Caractéristique	Détails
Type d'appareil	Caméra d'inspection
Résolution de l'image	640 x 480 pixels
Longueur du câble	3 mètres
Diamètre de la caméra	8 mm
Éclairage	LED intégrées
Alimentation	Batterie rechargeable
Utilisation	Inspection de conduits, murs, et espaces difficiles d'accès
Maintenance	Nettoyage de la lentille et vérification de l'état du câble
Sécurité	Utiliser uniquement dans des environnements secs et éviter les chocs
Poids	Environ 300 g
Dimensions	Non spécifiées

FOIRE AUX QUESTIONS - InspectorCamera 3DX Laserliner

Comment charger la Laserliner InspectorCamera 3DX ?

Pour charger la Laserliner InspectorCamera 3DX, connectez le câble USB fourni à la caméra et à une source d'alimentation compatible. Assurez-vous que la caméra est éteinte pendant la charge.

Pourquoi l'image de la caméra apparaît-elle floue ?

L'image peut apparaître floue si l'objectif est sale ou si la distance de mise au point n'est pas correcte. Nettoyez l'objectif avec un chiffon doux et assurez-vous que la caméra est à la bonne distance de l'objet.

Comment transférer des images de la caméra vers un ordinateur ?

Pour transférer des images, connectez la Laserliner InspectorCamera 3DX à votre ordinateur à l'aide du câble USB. Accédez au dossier de la caméra sur votre ordinateur et copiez les fichiers souhaités.

Que faire si la caméra ne s'allume pas ?

Si la caméra ne s'allume pas, vérifiez si elle est chargée. Si la batterie est faible, chargez-la pendant au moins 1 heure. Si elle ne s'allume toujours pas, essayez de réinitialiser l'appareil en appuyant sur le bouton de réinitialisation.

Comment régler la luminosité de l'image ?

Vous pouvez régler la luminosité de l'image via le menu des paramètres de la caméra. Accédez aux paramètres d'image et ajustez le niveau de luminosité selon vos préférences.

La caméra ne se connecte pas à mon smartphone, que faire ?

Assurez-vous que le Bluetooth est activé sur votre smartphone et que la caméra est en mode de couplage. Si le problème persiste, essayez de redémarrer les deux appareils et réessayez le couplage.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon en microfibre doux et sec pour nettoyer la lentille. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient rayer la lentille.

Quel est l'autonomie de la batterie de la Laserliner InspectorCamera 3DX ?

L'autonomie de la batterie est d'environ 3 heures d'utilisation continue, selon les conditions d'utilisation et l'éclairage.

Comment mettre à jour le logiciel de la caméra ?

Pour mettre à jour le logiciel, connectez la caméra à votre ordinateur et téléchargez le dernier logiciel depuis le site officiel de Laserliner. Suivez les instructions fournies pour effectuer la mise à jour.

Est-ce que la caméra est étanche ?

La Laserliner InspectorCamera 3DX n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour prévenir tout endommagement.

MODE D'EMPLOI InspectorCamera 3DX Laserliner

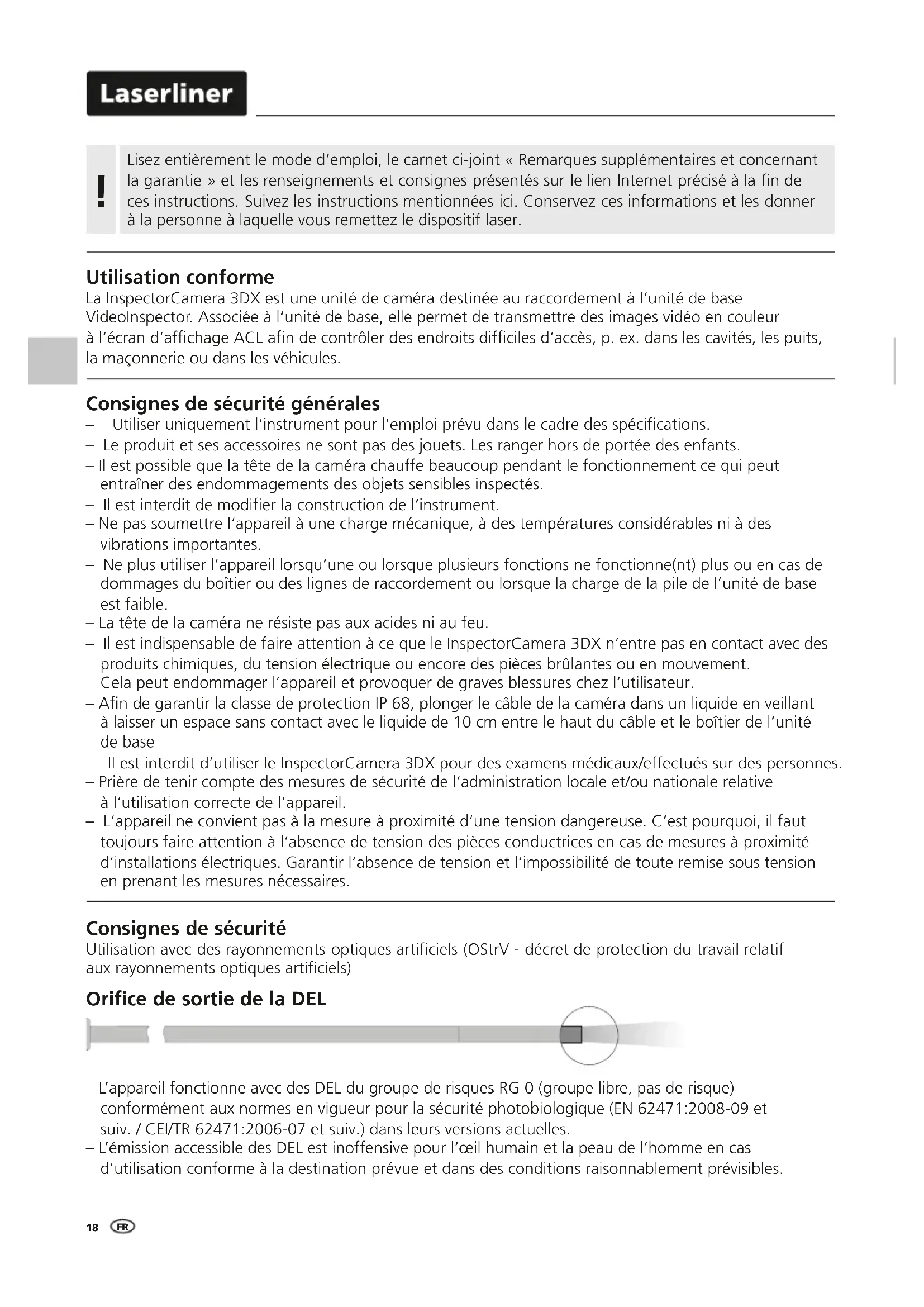

Lisez entiement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes presentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

La InspectorCamera 3DX est une unité de camera destinée au raccordement à l'unité de base Videolnspector. Associée à l'unité de base, elle permet de transmettre des images video en couleur à l'écran d'affichage ACL afin de contrôle des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maconnerie ou dans les vehicules.

Consignes de sécurité générales

Utiliser uniquement l'instrument pour I'emploi prevu dans le cadre des specifications.
- Le produit et ses accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
- Il est possible que la tete de laamera chauffe beaucouppendant le fonctionnement ce qui peut entrainer des endommagements des objets sensibles inspectés.
- Il est interdit de modifier la construction de l'instrument.
- Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
- Ne plus utiliser l'appareil lorsqu'une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou des lignes de raccordement ou lorsque la charge de la pile de l'unité de base est faible.
-La tete de la camera ne resisted pas aux acides ni au feu.
- Il est indispensable de faire attention à ce que le InspectorCamera 3DX n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
- Afin de garantir la classe de protection IP 68, plonger le cable de laamera dans un liquide en veillant à laisser un espace sans contact avec le liquide de 10cm entre le haut du cable et le boitier de l'unité de base
- Il est interdit d'utiliser le InspectorCamera 3DX pour des examens médicaux/effectués sur des personnes.
- Prière de tener compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
- L'appareil ne convient pas à la mesure à proximé d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pieces conductrices en cas de mesures à proximé d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension ennant les mesures nécessaires.

Consignes de sécurité

Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatifs aux rayonnements optiques artificiels)

Orifice de sortie de la DEL

• L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
• L'émission accessible des DEL est inoffensive pour l'oeil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.

Consignes de sécurité

Comportement à adopter lors de rayonnements electromagnétiques

L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité electromagnétique conformément à la directive CEM 2014/30/UE.
- Il faut tenir compte des restrictions des activités par ex. dans les hopitaux, les avions, les stations-services ou à proximé de personnes portant un stimulator cardiaque. Les apparèils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

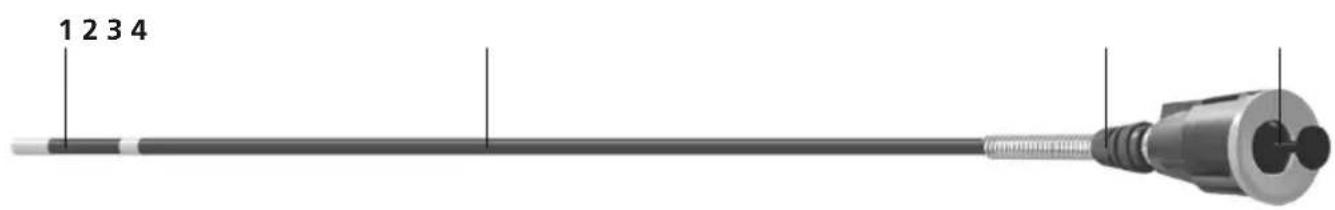

1 Tête deamera
3 Verrouillage de l'unité de camera
2 Sonde de laamera
4 Levier de commande pour faire bouger la tete de laamera

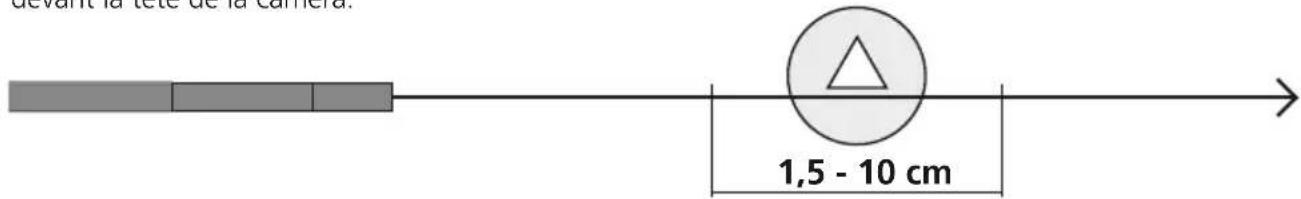

Zone de la profondeur du champ

La camera de la InspectorCamera 3DX fournit des images nettes à une distance comprise entre 1,5 et 10 cm devant la tete de la camera.

Les objets situés bien au-delà de la zone de mise au point peuvent apparaitre en flou.

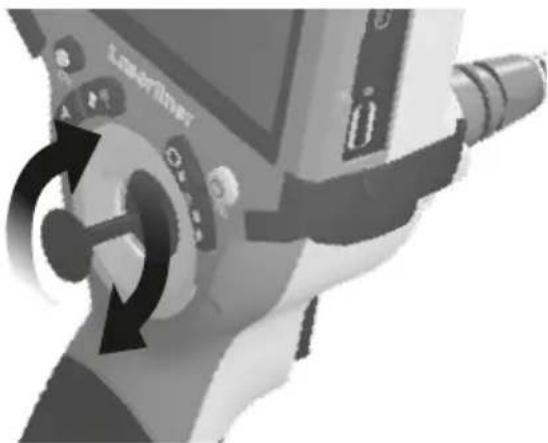

Orientation de la tete de laamera

La position angulaire maximale de la tete de laamera 3D est,depart usine,à l'etat neuf, 160^ avec une tolerationde ± 5^ .La sonde de laamera doit,pour cela,etre entierement droite,donc sans courbes ni flexions inutiles.Lusure mecanique normale peut réduire la position angulaire maximale tout au long de la vie du produit.

！

À l'etat plié, il ne faut pas soumettre la tête de laamera 3D mobile à de fortes contraintes mécaniques. Respecter la position angulaire maximale, le rayon de courbure minimum et la force de traction maximale afin de ne pas endommager la tête de laamera 3D. Ne pas tirer ou ne pas pousser la sonde de laamera d'un coup sec. Ne jamais bouger à la main la tête de laamera pendant l'intervention, mais uniquement en utilisant le levier de commande. À l'état enroule, la sonde de laamera ne doit pas être bougee à la main ou au moyen du levier de commande.

Les dommages de la tete et de la sonde de laamera 3D dus à un traitement incorrect sont exclus de la garantie.

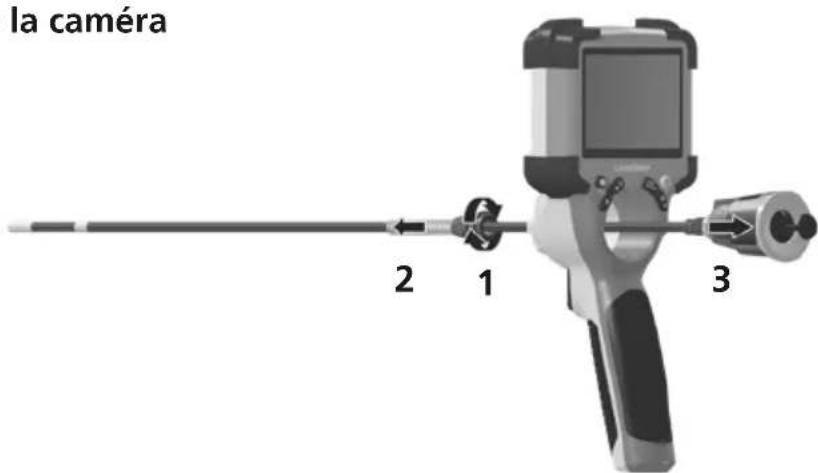

3 Remplacer l'unité de laamera

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légarement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.

Sous reserve de modifications techniques. 24W07

Donnés techniques

Diamètre de la tête deamera 9 mm
Type de protection de la sonde de laamera	IP 68 (Profondeur de plongée 1 m, 60 min)
Nombre d'ampoules LED 8
Résolution de laamera 1280 x 720	0 pixels
Champ de vision (FOV) 90°
Profondeur de champ (DOF) 1,5 ...	10 cm
Diamètre de la sonde 9 mm
Longueur de la sonde 1 m
Longueur tête de laamera 18 mm
Rayon de courbure min. de la sonde	150 mm
Caracteristique	Elle résiste au gazole, à l'essence, à l'huile moteur, à AdBlue®, à l'éthanol, à l'eau salée (teneur en sel de 28 %)
Conditions de travail	0°C ... 45°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 60°C, Humidité relative de l'air max. 80% RH, non condensante
Poids 160 g
Dimensions (L x H x P) 1050 mm x	42 mm x 42 mm

Réglements UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un apparéil électricque qui doit faire l'objet d'un recyclage respectieux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les ancients apparéils électriques et électroniques, les piles et les emballages afin de récapérer les matières premières précieuses. Ne pas jeter les apparéils électriques et l'emballage avec les ordures menagères. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur https://packd.li/II/ALM/in

Laserliner

！

Cet apparel se recycle

A DEPOSER EN MAGASIN

A DEPOSER EN DECHETERIE

Points de collecte sur www.quefaredemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil !
