InspectorCamera 3DX - Inspektsioonikaamera Laserliner - Tasuta kasutusjuhend

Toote tüüp	Inspektsioonikaamera
Kaubamärk	Laserliner
Mudel	InspectorCamera 3DX
Kaamera pea läbimõõt	9 mm
Kaitse tüüp	IP68 (sukeldumissügavus 1 m, 60 min)
LED-ide arv	8
Eraldusvõime	1280 x 720 pikslit
Vaateväli (FOV)	90°
Teravussügavus (DOF)	1,5 kuni 10 cm
Sondi läbimõõt	9 mm
Sondi pikkus	1 m
Kaamera pea pikkus	18 mm
Sondi minimaalne painderaadius	150 mm
Vastupidavus	Diiselkütus, bensiin, mootoriõli, AdBlue®, etanool, soolane vesi (28 %)
Kaal	160 g
Mõõtmed (pikkus x kõrgus x sügavus)	1050 mm x 42 mm x 42 mm
Töötingimused	0°C kuni 45°C, max niiskus 80 % RH, mittekondenseeruv, max kõrgus 2000 m
Säilitustingimused	-10°C kuni 60°C, max niiskus 80 % RH, mittekondenseeruv
Toide	Videolnspector põhiseadme kaudu (ei ole kaasas)
Sihipärane kasutamine	Ühendamine Videolnspector põhiseadmega ligipääsmatute alade värviliseks visuaalseks kontrolliks
Pea suunamine	Maks. nurk 160° (uues seisukorras), juhitav juhtkangiga
Ohutus	LED grupp RG 0 (ohutu), vältida kokkupuudet kemikaalide, elektrilise pingega, kuumade või liikuvate osadega
Hooldus	Puhastada kergelt niiske lapiga, ilma tugevate puhastusvahenditeta
Kaasasolevad tarvikud	Kaamera seade (pea + sond), juhtkang, lukustus

Korduma kippuvad küsimused - InspectorCamera 3DX Laserliner

Kuidas kasutada InspectorCamera 3DX inspektsioonikaamerat?

InspectorCamera 3DX ühendatakse Videolnspector põhiseadmega. Ühendage sond põhiseadmega, lülitage ekraan sisse ja kasutage juhtkangi kaamera pea suunamiseks. Järgige kindlasti ohutusjuhiseid.

Milline on pildi eraldusvõime?

Kaamera eraldusvõime on 1280 x 720 pikslit, pakkudes selgeid värvilisi pilte.

Milline on teravussügavus (fookuskaugus)?

Teravussügavus on 1,5 kuni 10 cm kaamera pea ees. Sellest kaugemal olevad objektid võivad tunduda udused.

Kuidas kaamerat puhastada?

Puhastage kõiki osi kergelt niiske lapiga. Vältige puhastusvahendite, küürimisvahendite või lahustite kasutamist. Hoidke seadet kuivas ja puhtas kohas.

Millised on olulised ohutusjuhised?

Vältige kokkupuudet kemikaalide, elektrilise pingega, kuumade või liikuvate osadega. Ärge kasutage meditsiinilisteks uuringuteks. Kaamera pea ei talu happeid ega tuld. Järgige kaitseklassi IP68, jättes kaabli ülemise osa ja põhiseadme korpuse vahele 10 cm vahe.

Milline on sondi pikkus?

Sondi pikkus on 1 meeter ja läbimõõt 9 mm.

Kas kaamerat saab kasutada vee all?

Jah, sondil on IP68 kaitse (sukeldumissügavus 1 m, 60 min). Veenduge, et kaabli ülemine osa jääks veest vähemalt 10 cm kõrgusele, et vältida kahjustusi.

Kuidas kaamera pead suunata?

Kasutage juhtkangi kaamera pea liigutamiseks. Ärge kunagi liigutage pead käsitsi töötamise ajal. Maksimaalne nurk on 160° (tolerants ±5°), kui sond on sirge.

Mida teha rikke korral?

Kui üks või mitu funktsiooni ei tööta, või kui korpus või kaablid on kahjustatud, või kui põhiseadme aku laetus on nõrk, lõpetage seadme kasutamine viivitamatult. Tutvuge täieliku juhendiga või võtke ühendust müügijärgse teenindusega.

Kust leian täieliku juhendi?

Täielik juhend on tasuta saadaval saidil notice-facile.com PDF-vormingus. See sisaldab 92 lehekülge ja hõlmab sihipärast kasutamist, ohutusjuhiseid ja tehnilisi andmeid.

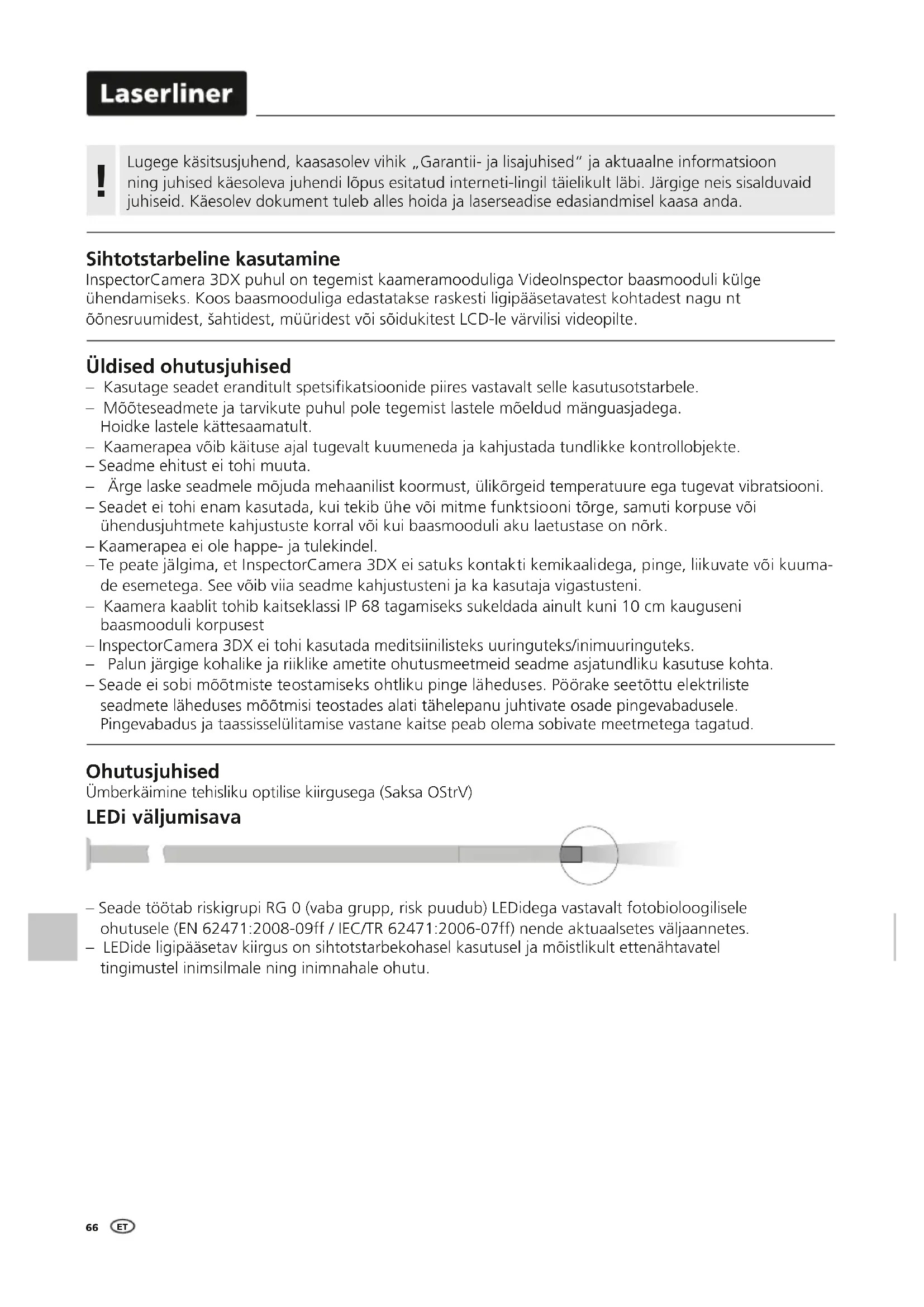

KASUTUSJUHEND InspectorCamera 3DX Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised" ja aktuaalne informatsion ning juhised käesoleva juhendi lopus esitatud interneti-lingil täielikult LABi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasaanda.

Siftotstarbeline kasutamine

InspectorCamera 3DX puhul on tegemist kaameramooduliga Videolnspector baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipäasetavatest kohtadest nagu nt ðonesruumidest, šahtidest, müridest voi soidukitest LCD-le varvilisi videopilte.

• Kasutage seadet eranditult spetsifikatsionide piires vastavlt selle kasutusotstarbele.
• Mõöteseadmete ja tarvikute puhul pole tegemist lastele moeldud mänguasjadega. Hoidke lastele kattesaamatult.
• Kaamerapea vöib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrollobjekte.
  Seadme ehitust ei tohi muuta.
• Arge laske seadmele mojuda mehaanilist koormust, ülikörgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe voi mitme funktsiooni torge, samuti korpuse voiuhendusjuhtmete kahjustuste korral voi kui baas mooduli aku laetustase on nork.
  Kaamerapea ei ole happe- ja tulekindel.
• Te peate jalgima, et InspectorCamera 3DX ei satuks kontakti kemikaalidega, pinge, liikuvate voi kuuma de esemetega. See voib via seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamera kaablit tohib kaitseklassi IP 68 tagamiseks sukeldada ainult kuni 10 cm kauguseni baas mooduli korpusest
• InspectorCamera 3DX ei tohi kasutada meditsinilisteks uuiringuteks/inimuuringuteks.
  Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
• Seade ei sobi moötmiste teostamiseks ohtliku pinge laheduses. Pörake seetottu elektriliste seadmete laheduses moötmisi teostades alati tahelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselulitamise vastane kaitse peab olea sobivate meetmetega tagatud.

Ohutusjuhised

Umberkäimine tehisliku optimise kiirgusega (Saksa OStrV)

LEDi valjumisava

• Seade toötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes valjaannetes.
• LEDide ligipäasetav kiirgus on sihtotstarbekohasel kasutusel ja moistlikult ettenähtavatel tingimustel inimsilmale ning imnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega umber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohlakke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates voi sudamerütmuritega inimesti laheduses. Valitseb ohtliku mojutamise voi hairimise voimalus elektroniliste seadmete poolt ja kaudu.

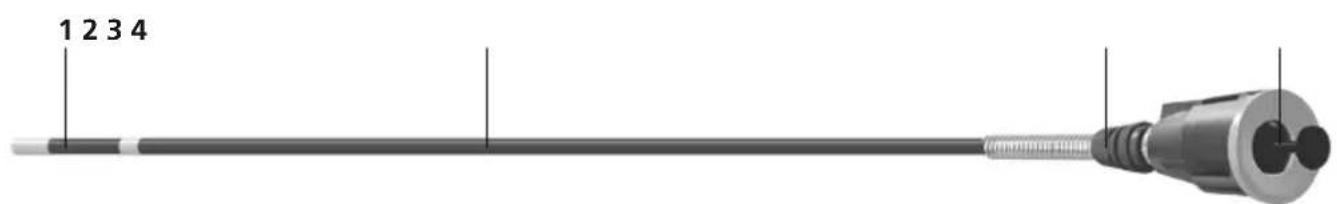

1 Kaamerapea
3 Kaameramooduli Iukustus
2 Kaamerasond
4 Kaamerapea liigutamise juhthoob

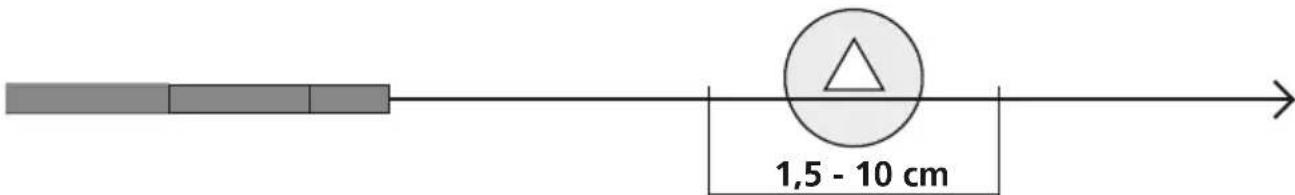

1 Teravussugavuse piirkond

InspectorCamera 3DX annab teravaid pilte kaamerapea ees 1,5-10 cm alal.

Kaugel valjaspool fookuspiirkonda asuvad objektid voivad naida hungused.

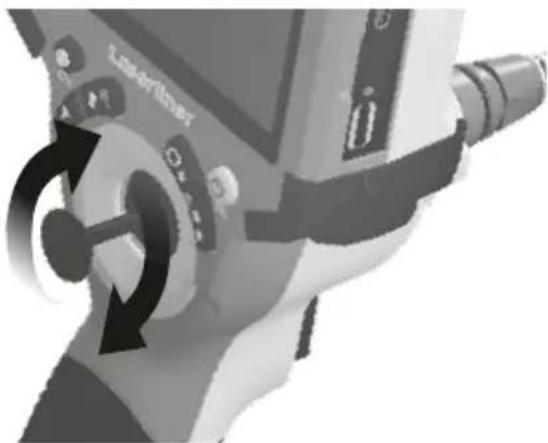

2 Kaamerapea joondamine

Uue 3D-kaamerapea maksimaalne nurgaasend on tehasepoolsalt 160^ , tolerantsiga ± 5^ . Selleks peab kaamerasond olema täiesti sirges asendis, st ilma ebavajalike kumeruste voi paineteta. Tavaline mehaaniline kulumine voib toote kasutusea jooksul vahendada maksimaalset nurgaasendit.

Liikuvale 3D-kaamerapeale ei tohi nurga all asendis mojuda tugev mehaaniline koormus. Jalgige maksimaalset nurgaasendit, minimaalset painderaiust ja maksimaalset tombejoudu, et mitte kahjustada 3D-kaamerapead. Arge tommake ega suruge kaamera sondi akiliselt. Kaamerapead ei tohi kaituse ajal kunagi kaega liigutada, vaid ainult juhthoova abiL. Kui kaamerasond on kokku keeratud, ei tohi seda kaega ega juhthoovaga liigutada.

Garantii ei holma 3D-kaamerapea ja -sondi kahjustusi, mis on tingitud asjatundmatust käsitsemisest.

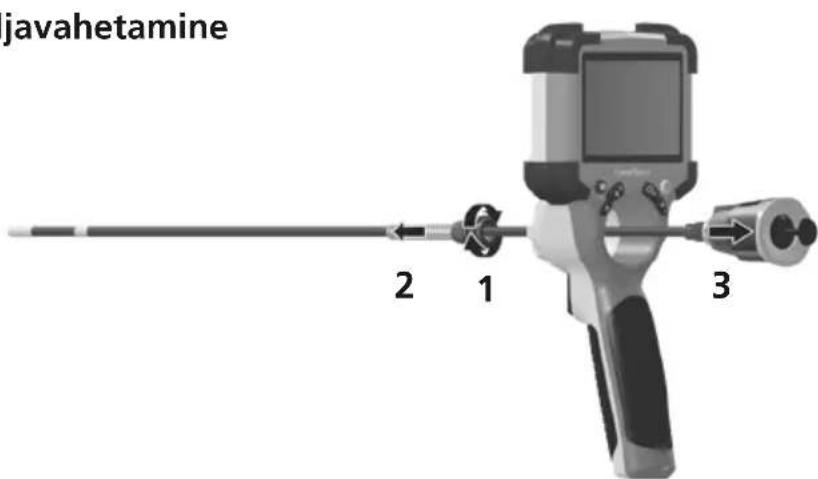

Kaameramooduli väljavahetamine

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja välttige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed
Oigus tehnilisteks muudatusteks reserveritud. 24W07

Kaamerapea lübimõot 9 mm
Kaamerasondi kaitseaste IP 68 (Sukeldussugavirus 1 m, 60 min.)
LED-valgustite arv 8
Kaamera resolutsoon 1280 x 720	pikslit
Vaateväli (FOV) 90°
Teravussugavirus (DOF) 1,5 ... 10 cm
Sondi lübimõot 9 mm
Sondi pikkus 1 m
Pikkus Kaamerapea 18 mm
Sondi min painderaadius 150 mm
Omadused	Vastupidav diisli, bensiini, mootoriöli, AdBlue®, etüülalkoholi, soolase vee (soolasisaldus 28%) suhtes
Töötingimused	0°C ... 45°C, Öhuniiskus max 80% rH, mittekondenseeruv, Töökörgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 60°C, Öhuniiskus max 80% rH, mittekondenseeruv
Kaal 160 g
Möötmed (L x K x S) 1050 mm x 42 mm x 42 mm

ELi ja UK nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb vaartuslike toorainete tagasisaamiseks suunata vastavalt Euroopa ja UK kasutatud elektri- ja elektronikaseadmete, akude ja pakendite direktiividele keskkonnasobralikku taaskasutusse. Elektriseadmed ja pakend ei kuulu olmeprugi hulka. Palun votke ühendust omä asukohajärgse omavalitsusega, et saada teavet sobivate jaatmejaamade kohta ning järgige vastavaid jaatmekäitlus- ja ohutusjuhiseid kogumispunktides.

Edasised ohutus- ja lisajuhised aadressil:

Edasised ohutus- ja lisajuhised aadressil:

https://packd.li/II/ALM/in

Laserliner

！
