InspectorCamera 3DX - Cameră de inspecție Laserliner - Manual de utilizare gratuit

Tip produs	Cameră de inspecție
Marcă	Laserliner
Model	InspectorCamera 3DX
Diametrul capului camerei	9 mm
Tip de protecție	IP68 (adâncime de scufundare 1 m, 60 min)
Număr LED-uri	8
Rezoluție	1280 x 720 pixeli
Câmp vizual (FOV)	90°
Adâncime de câmp (DOF)	1,5 până la 10 cm
Diametrul sondei	9 mm
Lungimea sondei	1 m
Lungimea capului camerei	18 mm
Raza minimă de curbură a sondei	150 mm
Rezistență	Motorină, benzină, ulei de motor, AdBlue®, etanol, apă sărată (28%)
Greutate	160 g
Dimensiuni (L x Î x A)	1050 mm x 42 mm x 42 mm
Condiții de lucru	0°C până la 45°C, umiditate max. 80% HR, necondensantă, altitudine max. 2000 m
Condiții de depozitare	-10°C până la 60°C, umiditate max. 80% HR, necondensantă
Alimentare	Prin unitatea de bază Videolnspector (nu este inclusă)
Utilizare conformă	Racordare la unitatea de bază Videolnspector pentru inspecție vizuală color a zonelor inaccesibile
Orientarea capului	Unghi max. 160° (în stare nouă), comandată prin maneta de comandă
Siguranță	LED grup RG 0 (fără risc), evitați contactul cu produse chimice, tensiune electrică, piese fierbinți sau în mișcare
Întreținere	Curățați cu o cârpă ușor umedă, fără produse de curățare agresive
Accesorii incluse	Unitate cameră (cap + sondă), manetă de comandă, încuietoare

Întrebări frecvente - InspectorCamera 3DX Laserliner

Cum se utilizează camera de inspecție InspectorCamera 3DX?

InspectorCamera 3DX se racordează la unitatea de bază Videolnspector. Conectați sonda la unitatea de bază, porniți ecranul și utilizați maneta de comandă pentru a orienta capul camerei. Asigurați-vă că respectați instrucțiunile de siguranță.

Care este rezoluția imaginii?

Rezoluția camerei este de 1280 x 720 pixeli, oferind imagini color clare.

Care este adâncimea de câmp (distanța de focalizare)?

Adâncimea de câmp este cuprinsă între 1,5 și 10 cm în fața capului camerei. Obiectele dincolo de aceasta pot apărea neclare.

Cum se curăță camera?

Curățați toate componentele cu o cârpă ușor umedă. Evitați utilizarea produselor de curățat, a produselor abrazive sau a solvenților. Depozitați aparatul într-un loc uscat și curat.

Care sunt instrucțiunile importante de siguranță?

Evitați orice contact cu produse chimice, tensiune electrică, piese fierbinți sau în mișcare. Nu utilizați pentru examene medicale. Capul camerei nu rezistă la acizi sau foc. Respectați clasa de protecție IP68 lăsând un spațiu de 10 cm între partea superioară a cablului și carcasa unității de bază.

Care este lungimea sondei?

Sonda are o lungime de 1 metru și un diametru de 9 mm.

Poate fi utilizată camera sub apă?

Da, sonda are protecție IP68 (adâncime de scufundare 1 m, 60 min). Totuși, asigurați-vă că partea superioară a cablului rămâne deasupra apei pe cel puțin 10 cm pentru a evita deteriorarea.

Cum se orientează capul camerei?

Utilizați maneta de comandă pentru a mișca capul camerei. Nu mișcați niciodată capul cu mâna în timpul funcționării. Unghiul maxim este de 160° (toleranță ±5°) atunci când sonda este dreaptă.

Ce trebuie făcut în caz de defecțiune?

Dacă una sau mai multe funcții nu mai funcționează, sau în caz de deteriorare a carcasei sau cablurilor, sau dacă încărcarea bateriei unității de bază este scăzută, opriți imediat utilizarea aparatului. Consultați instrucțiunile complete sau contactați serviciul post-vânzare.

Unde pot găsi instrucțiunile complete?

Instrucțiunile complete sunt disponibile gratuit pe notice-facile.com în format PDF. Acestea cuprind 92 de pagini și acoperă utilizarea conformă, instrucțiunile de siguranță și datele tehnice.

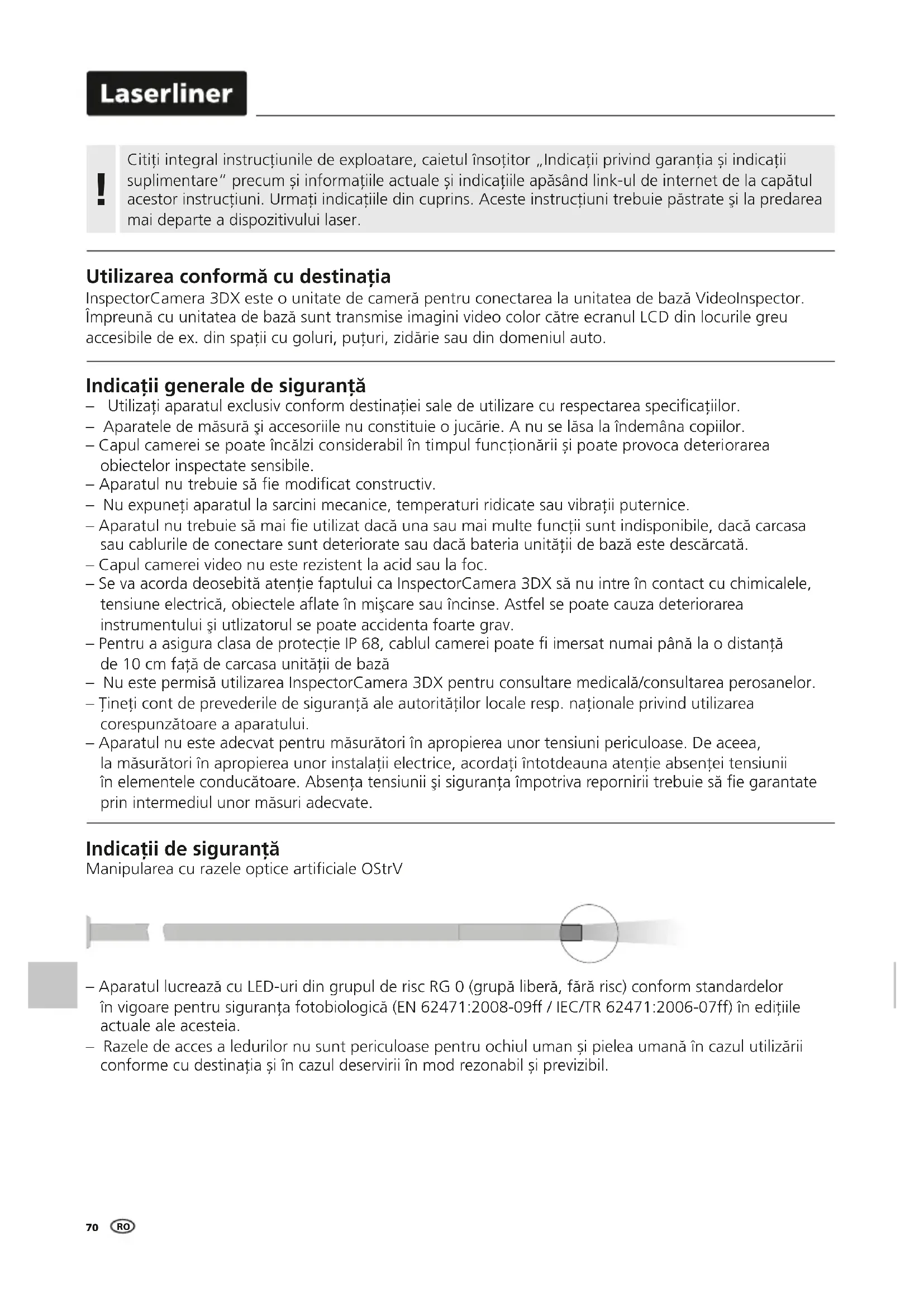

MANUAL DE UTILIZARE InspectorCamera 3DX Laserliner

Utilizarea conformă cu destinata

InspectorCamera 3DX este o unitate de camera pentru connectarea la unitatea de bază Videolnspector. Impreună cu unitatea de bază sunt transmise imagini video color CATRE ecranul LCD din locurile greu accesibile de ex. din spații cu goluri, puțuri, zidărie sau din domeniul auto.

• Utilizati aparatul exclusive conform destinatiei sale deutilizare cu respectarea specificaillor.
• Aparatele de masura si accesoriile nu constitue o jucarie. A nu se lasa la indemana copiilor.
• Capul camerei se poate incalzi considerabil in timpul functioarii si poate provoca deteriorarea obiectelor inspectate sensibile.
• Aparatul nu trebuie sā fie modificat constructiv.
• Nu expuneti aparatul la sarcini mecanice, temperaturi ridicate sau vibrati puternice.
• Aparatul nu trebuie sa mai fieutilizat dacă una tau mai multe functii sunt indisponibile, dacă carcasa tau caburile de conectare sunt deteriorate tau dacă bateria unităti de bază este descârcata.
• Capul camerei video nu este rezistent la acid sau la foc.
• Se va acorda deosebita atentie faptului ca InspectorCamera 3DX sā nu intre in contact cu chimicalele, tensiune electrică, obiectele aflate in miscare sau incinse. Astfel se poate cauza deteriorarea instrumentului.si utilizatorul se poate accidenta foarte grav.
• Pouru a asigura clasa de protecie IP 68, cablul camerei poate fi imersat numai pana la o distanla de 10 cm fata de carcasa unita tii de baz
• Nu este permisautilizarea InspectorCamera 3DX pentru consultare medicala/consultarea perosanelor.
• Tineti cont de prevederile de siguranță ale autoritateților locale resp. nationale privind適用area corespunzătoare a aparatului.
• Aparatul nu este adecvat pentru masurători în apropiertea unor tensiuni periculoase. De aceea, la masurători în apropiertea unor instalatai eletrice, acordati intotdeauna atentie absentei tensiunii în elementele conducțatoare. Absența tensiunii si siguranta impotriva repornirii trebuie sa fie garantate prin intermediul unor masuri adecva.

• Aparatul lucrează cu LED-uri din grupul de risc RG 0 (grupa liberă, fara risc) conform standardelor in vigoare pentru siguranta fotobiologica (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in editile actuale ale acesteia.

• Razele de acces a ledurilor nu sunt periculoase pentru ochiul uman si pielea umana in cazul utilizarii conforme cu destinata 山 in cazul deservirii in mod rezonabil si previzibil.

Indicati de siguranta

Manipularea cu razele electromagnetice

• Aparatul de masura respecta prescriptile si valorile limita pentru compatibilitatea electromagnetica in conformitate cu directiva EMC 2014/30/UE.
• Trebuie respectate limitarile locale de fonctionare de ex. in spitale, in aeroporturi, la benzinarii, sau in apropierea personelor cu stimulatoare cardiace. Exista posibilitatea unei influente periculoase sau a unei perturbaii de la si din cauza aparatelor eletrice.

1 Faça camerei
2 Sondà camera

3 Blocare unitate camera
4 Manetă de comanda a capului camerei

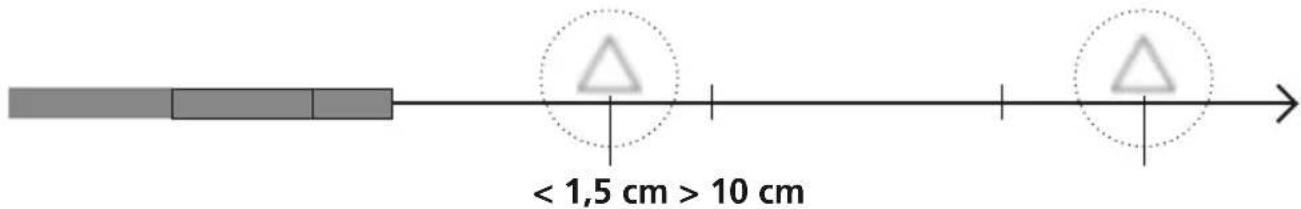

1 Domeniu de reglare a claritatei

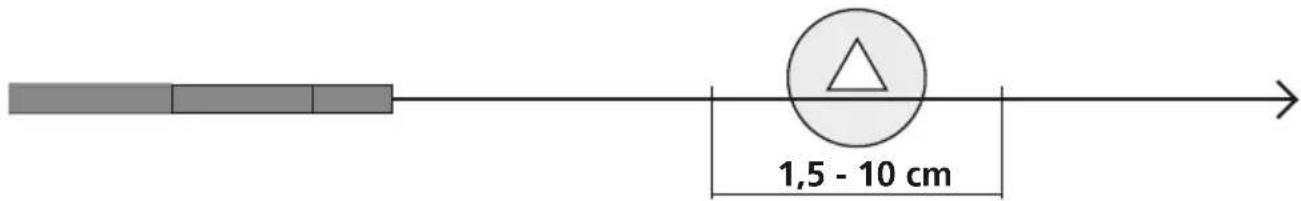

Camera frontala InspectorCamera 3DX furnisheza imagini clare in domeniul de 1,5 - 10 cm in faça camerei.

Obiectele cu mult in afara acstei raze de focusare pot aparea neclare.

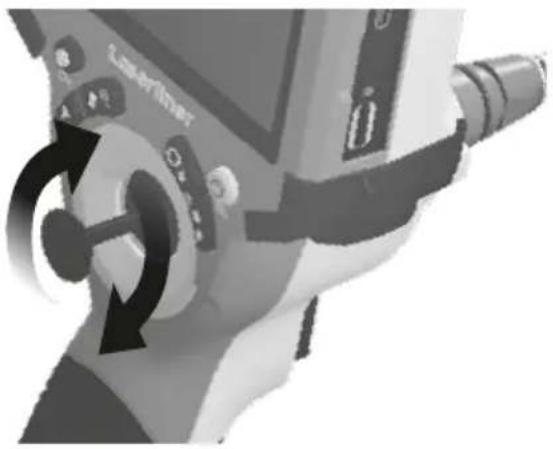

2 Orientarea capului camerei

Pozitia unghiulara maxima a capului camerei 3D, atunci cand este nou, este de 160^ din fabrica, cu o toleranță de ± 5^ . Pentru aceasta, sonda camerei trebuie sa se afle intr-o poziție complet dreaptă, adica fară curburi sau indoituri inutile. Uzura mecanica normală poate reduce poziția unghiulară maxima pe parcursul duratei de viață a produsului.

！

Capul mobil al camerei 3D nu trebuie s fié supus la solicitári mecanice puternice atunci cand este inclinat. Respectaţi poziţia unghiulară maxima, raza minimă de curburăși forța maximă de tractiune pentru a nu deteriorora capul camerei 3D. Nu bruscați si nu impingeti sonda camerei.

Capul camerei nu trebuie miscat niciodata cu mana atunci cand este Utilizat, ci exclusiv cu ajutorul manetei de comanda. In stare infasurata, sonda camerei nu trebuie sa fie miscata nici cu mana, nici cu maneta de comanda.

Deteriorarea capului camerei 3D Şi a sondei din cauza manipulării necorespunzătoare este exclusă de la garantție.

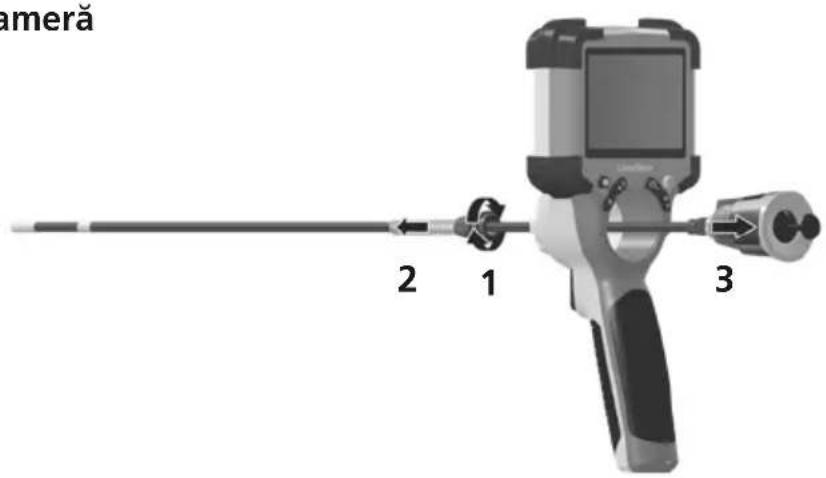

3 Schimbare unitate camera

Indicati privind intreinerea si ingrijirea

Curatai toate componentele cu o laveta uor umeda si evitaui utilizarea de agente de curatare, abrazivi si de dizolvare. Depozati aparatul la un loc curat, uscat.

Diametre cap camera 9 mm
Tip proteție sondă cu camera IP 68 (Adâncimea de operare 1 m, 60 min.)
Număr becuri LED 8
Rezoluție camera 1280 x 720 pixel
Câmp de vizibilitate (FOV) 90°
Adâncime claritate (DOF) 1,5 ... 10 cm
Diametre sondă 9 mm
Lungime sondă 1 m
Lungime Cap camera video 18 mm
Rază min. încovoiere sondă 150 mm
Caracteristicci	Rezistent la motorină, benzină, ulei de motor, AdBlue®, alcool etilic, apă sărată (conținut de sare 28 %)
Condiții de lucru	0°C ... 45°C, Umiditate aer max. 80% rH, fără formare condens, înțime de lucru max. 2000 m peste NN (nul normal)
Condiții de depositare -10°C ... 60°C, Umiditate aer max. 80% rH, fără formare condens
Greunate 160 g
Dimensiuni (L x l x A) 1050 mm x 42 mm x 42 mm

Prevederile UE.si UK.si debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mării pe teritoriul UEși UK.
Acest produs, inclusiv accesoriileși ambalajele, este un aparat electric care, conform cu Directivele Europeneși Britannice privind deșeurile de echipamente electriceși electronice, bateriiși ambalaje, trebuie reciclat intr-un mod ecologic pentru a recupera materii prime valoroase. Dispositivele electriceși ambalajele nu trebuie debarasate la deșeurile menajere. Pentru alte indicatorii privind sigurantași indicatorii supplimentare vizitate: Contactați autoritateile locale pentru a va informa in privința locurilor speciale de debarasare corespunzătoareși respectați instrucțiunile respective de debarasareși de siguranta la punctele de preluare.
