РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ InspectorCamera 3DX Laserliner

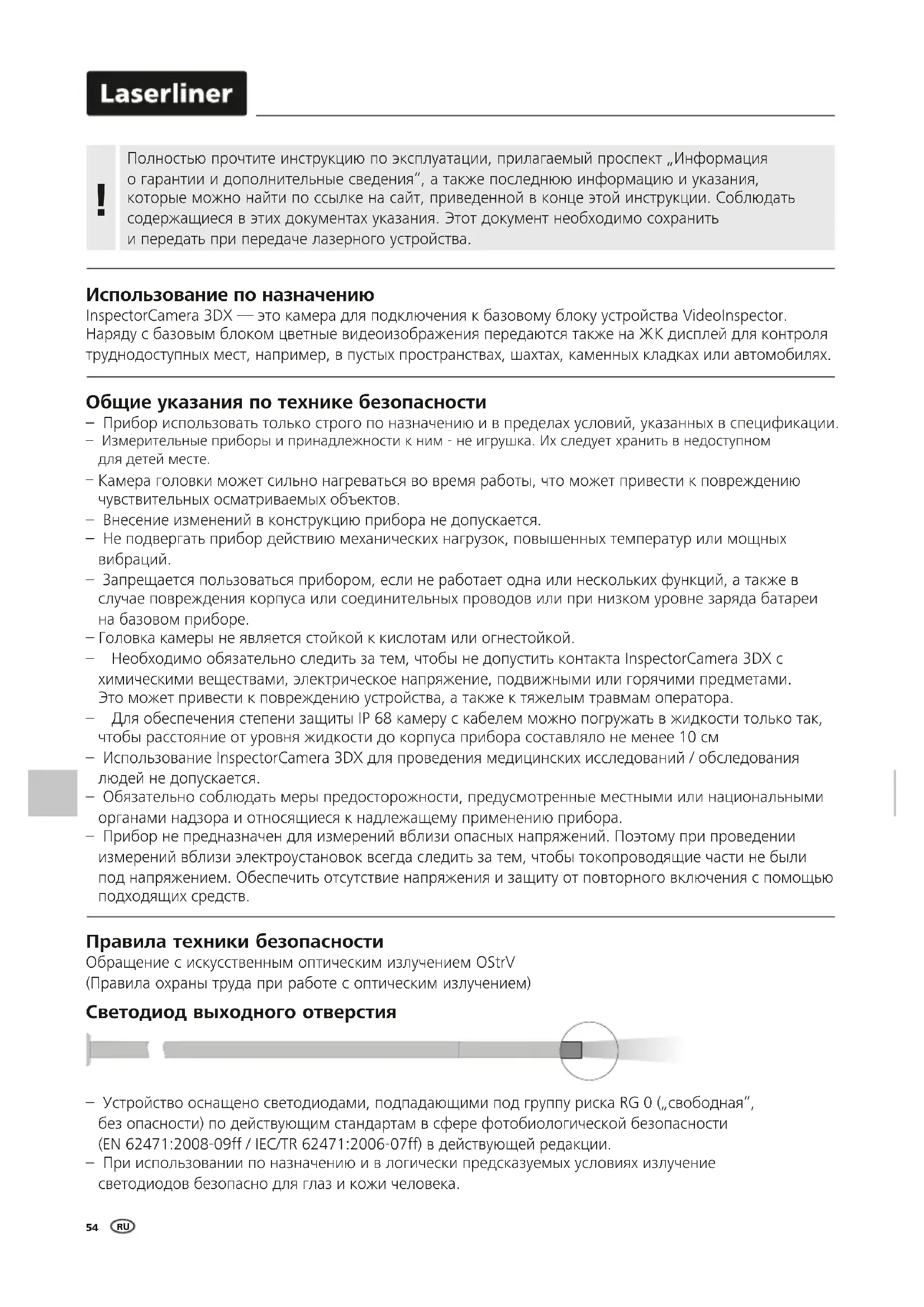

Использование по назначению InspectorCamera 3DX — это камера для подключения к базовому блоку устройства VideoInspector. Наряду с базовым блоком цветные видеоизображения передаются также на ЖК дисплей для контроля труднодоступных мест, например, в пустых пространствах, шахтах, каменных кладках или автомобилях. Общие указания по технике безопасности – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. – Измерительные приборы и принадлежности к ним - не игрушка. Их следует хранить в недоступном для детей месте.

Камера головки может сильно нагреваться во время работы, что может привести к повреждению чувствительных осматриваемых объектов. – Внесение изменений в конструкцию прибора не допускается. – Не подвергать прибор действию механических нагрузок, повышенных температур или мощных

– Запрещается пользоваться прибором, если не работает одна или нескольких функций, а также в случае повреждения корпуса или соединительных проводов или при низком уровне заряда батареи на базовом приборе. – Головка камеры не является стойкой к кислотам или огнестойкой. – Необходимо обязательно следить за тем, чтобы не допустить контакта InspectorCamera 3DX с химическими веществами, электрическое напряжение, подвижными или горячими предметами. Это может привести к повреждению устройства, а также к тяжелым травмам оператора. – Для обеспечения степени защиты IP 68 камеру с кабелем можно погружать в жидкости только так, чтобы расстояние от уровня жидкости до корпуса прибора составляло не менее 10 см – Использование InspectorCamera 3DX для проведения медицинских исследований / обследования людей не допускается. – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора. – Прибор не предназначен для измерений вблизи опасных напряжений. Поэтому при проведении измерений вблизи электроустановок всегда следить за тем, чтобы токопроводящие части не были под напряжением. Обеспечить отсутствие напряжения и защиту от повторного включения с помощью подходящих средств. Правила техники безопасности Обращение с искусственным оптическим излучением OStrV (Правила охраны труда при работе с оптическим излучением) Светодиод выходного отверстия – Устройство оснащено светодиодами, подпадающими под группу риска RG 0 („свободная“, без опасности) по действующим стандартам в сфере фотобиологической безопасности (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в действующей редакции. – При использовании по назначению и в логически предсказуемых условиях излучение светодиодов безопасно для глаз и кожи человека. Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Этот документ необходимо сохранить и передать при передаче лазерного устройства. !InspectorCamera 3DX

Фиксация камеры Рычажок управления для движения головки камеры

Глубина резкости Kамеры InspectorCamera 3DX позволяет получать четкие изображения на расстоянии 1,5 – 10 см от головки камеры. Объекты, находящиеся довольно далеко за пределами фокусного интервала, могут выглядеть нечетко. < 1,5 cm > 10 cm 1,5 - 10 cm

Правила техники безопасности Обращение с электромагнитным излучением – В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU. – Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.56

360° max. 160° Подвижная головка 3D-камеры не должна подвергаться сильным механическим нагрузкам в отклоненном положении. Соблюдайте максимальное угловое отклонение, минимальный радиус изгиба и максимальное растягивающее усилие, чтобы не повредить головку 3D-камеры. Не дергайте и не толкайте зонд камеры. Во время работы головку камеры нельзя передвигать вручную, а только с помощью рычажка управления. В свернутом состоянии запрещается двигать зонд камеры ни вручную, ни с помощью рычажка управления. На повреждения головки 3D-камеры и зонда, вызванные неправильным обращением, гарантия не распространяется. Максимальное угловое отклонение головки 3D-камеры в новом заводском состоянии составляет 160° с допуском ±5°. Для этого зонд камеры должен находиться в абсолютно прямом положении, т.е. без излишних изгибов и поворотов. Из-за нормального механического износа максимальное угловое отклонение может уменьшаться в течение срока службы изделия.

Выравнивание головки камеры Информация по обслуживанию и уходу Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Прибор хранить в чистом и сухом месте.

Замена камеры RUInspectorCamera 3DX

Технические характеристики Изготовитель сохраняет за собой права на внесение технических изменений. 24W07 Диаметр головки камеры 9 мм Класс защиты зонда камеры IP 68 (Глубина погружения 1 м, 60 мин.) Количество светодиодов 8 Разрешение камеры 1280 x 720 пикселов Зона обзора (FOV) 90° Глубина резкости (DOF) 1,5 … 10 см Диаметр зонда 9 мм Длина зонда 1 м Длина Головка камеры 18 мм Мин. радиус изгиба зонда 150 мм Характеристики Устойчив к дизельному топливу, бензину, моторному маслу, AdBlue®, этиловому спирту, соленой воде (содержание соли 28 %) Рабочие условия 0°C … 45°C, Влажность воздуха макс. 80% rH, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря Условия хранения -10°C … 60°C, Влажность воздуха макс. 80% rH, без образования

160 г Размеры (Ш x В x Г) 1050 мм x 42мм x 42мм Предписания ЕС и Великобритании и утилизация Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании. Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы и упаковка не относятся к бытовым отходам. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов. Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://packd.li/ll/ALM/in58

мм x 42 мм x 42 мм62
