| Тип продукт | Инспекционна камера |
| Марка | Laserliner |
| Модел | InspectorCamera 3DX |
| Диаметър на главата на камерата | 9 мм |
| Тип защита | IP68 (дълбочина на потапяне 1 м, 60 мин) |
| Брой LED | 8 |
| Резолюция | 1280 x 720 пиксела |
| Поле на видимост (FOV) | 90° |
| Дълбочина на рязкост (DOF) | 1,5 до 10 см |
| Диаметър на сондата | 9 мм |
| Дължина на сондата | 1 м |
| Дължина на главата на камерата | 18 мм |
| Минимален радиус на огъване на сондата | 150 мм |
| Устойчивост | Дизел, бензин, моторно масло, AdBlue®, етанол, солена вода (28 %) |
| Тегло | 160 г |
| Размери (Д x В x Ш) | 1050 мм x 42 мм x 42 мм |
| Условия на работа | 0°C до 45°C, влажност макс. 80 % RH, некондензираща, надморска височина макс. 2000 м |
| Условия на съхранение | -10°C до 60°C, влажност макс. 80 % RH, некондензираща |
| Захранване | Чрез базовото устройство Videolnspector (не се доставя) |
| Правилна употреба | Свързване към базовото устройство Videolnspector за цветен визуален преглед на недостъпни зони |
| Ориентация на главата | Макс. ъгъл 160° (в ново състояние), управлява се с лост |
| Безопасност | LED група RG 0 (без риск), избягвайте контакт с химически продукти, електрическо напрежение, горещи или движещи се части |
| Поддръжка | Почиствайте с леко влажна кърпа, без агресивни почистващи препарати |
| Включени аксесоари | Камера (глава + сонда), лост за управление, заключване |
Често задавани въпроси - InspectorCamera 3DX Laserliner
Въпроси на потребители за InspectorCamera 3DX Laserliner
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия инспекционна камера в PDF формат безплатно! Намерете ръководството си InspectorCamera 3DX - Laserliner и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. InspectorCamera 3DX на марката Laserliner.

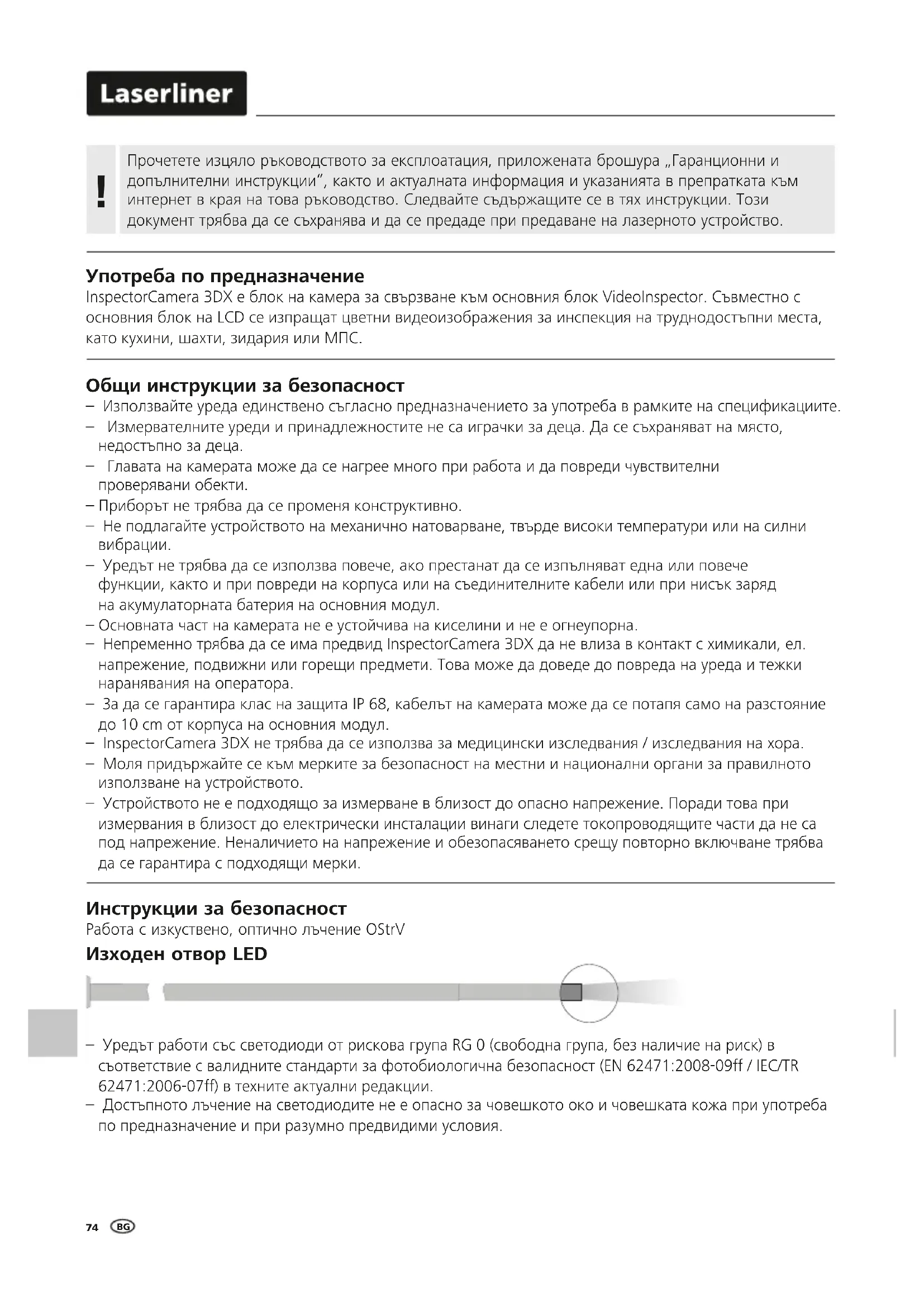

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ InspectorCamera 3DX Laserliner
Lisez entiement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes presentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.
Utilisation conforme
La InspectorCamera 3DX est une unité de camera destinée au raccordement à l'unité de base Videolnspector. Associée à l'unité de base, elle permet de transmettre des images video en couleur à l'écran d'affichage ACL afin de contrôle des endroits difficiles d'accès, p. ex. dans les cavités, les puits, la maconnerie ou dans les vehicules.
Consignes de sécurité générales
Utiliser uniquement l'instrument pour I'emploi prevu dans le cadre des specifications.
- Le produit et ses accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
- Il est possible que la tete de laamera chauffe beaucouppendant le fonctionnement ce qui peut entrainer des endommagements des objets sensibles inspectés.
- Il est interdit de modifier la construction de l'instrument.
- Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
- Ne plus utiliser l'appareil lorsqu'une ou lorsque plusieurs fonctions ne fonctionne(nt) plus ou en cas de dommages du boîtier ou des lignes de raccordement ou lorsque la charge de la pile de l'unité de base est faible.
-La tete de la camera ne resisted pas aux acides ni au feu.
- Il est indispensable de faire attention à ce que le InspectorCamera 3DX n'entre pas en contact avec des produits chimiques, du tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l'appareil et provoquer de graves blessures chez l'utilisateur.
- Afin de garantir la classe de protection IP 68, plonger le cable de laamera dans un liquide en veillant à laisser un espace sans contact avec le liquide de 10cm entre le haut du cable et le boitier de l'unité de base
- Il est interdit d'utiliser le InspectorCamera 3DX pour des examens médicaux/effectués sur des personnes.
- Prière de tener compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
- L'appareil ne convient pas à la mesure à proximé d'une tension dangereuse. C'est pourquoi, il faut toujours faire attention à l'absence de tension des pieces conductrices en cas de mesures à proximé d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension ennant les mesures nécessaires.
Consignes de sécurité
Utilisation avec des rayonnements optiques artificiels (OStrV - décret de protection du travail relatifs aux rayonnements optiques artificiels)
Orifice de sortie de la DEL
- L'appareil fonctionne avec des DEL du groupe de risques RG 0 (groupe libre, pas de risque) conformément aux normes en vigueur pour la sécurité photobiologique (EN 62471:2008-09 et suiv. / CEI/TR 62471:2006-07 et suiv.) dans leurs versions actuelles.
- L'émission accessible des DEL est inoffensive pour l'oeil humain et la peau de l'homme en cas d'utilisation conforme à la destination prévue et dans des conditions raisonnablement prévisibles.
Consignes de sécurité
Comportement à adopter lors de rayonnements electromagnétiques
L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité electromagnétique conformément à la directive CEM 2014/30/UE.
- Il faut tenir compte des restrictions des activités par ex. dans les hopitaux, les avions, les stations-services ou à proximé de personnes portant un stimulator cardiaque. Les apparèils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
1 Tête deamera
3 Verrouillage de l'unité de camera
2 Sonde de laamera
4 Levier de commande pour faire bouger la tete de laamera
Zone de la profondeur du champ
La camera de la InspectorCamera 3DX fournit des images nettes à une distance comprise entre 1,5 et 10 cm devant la tete de la camera.
Les objets situés bien au-delà de la zone de mise au point peuvent apparaitre en flou.
Orientation de la tete de laamera
La position angulaire maximale de la tete de laamera 3D est,depart usine,à l'etat neuf, 160^ avec une tolerationde ± 5^ .La sonde de laamera doit,pour cela,etre entierement droite,donc sans courbes ni flexions inutiles.Lusure mecanique normale peut réduire la position angulaire maximale tout au long de la vie du produit.
！
À l'etat plié, il ne faut pas soumettre la tête de laamera 3D mobile à de fortes contraintes mécaniques. Respecter la position angulaire maximale, le rayon de courbure minimum et la force de traction maximale afin de ne pas endommager la tête de laamera 3D. Ne pas tirer ou ne pas pousser la sonde de laamera d'un coup sec. Ne jamais bouger à la main la tête de laamera pendant l'intervention, mais uniquement en utilisant le levier de commande. À l'état enroule, la sonde de laamera ne doit pas être bougee à la main ou au moyen du levier de commande.
Les dommages de la tete et de la sonde de laamera 3D dus à un traitement incorrect sont exclus de la garantie.
3 Remplacer l'unité de laamera
Remarques concernant la maintenance et l'entretien
Nettoyer tous les composants avec un chiffon légarement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Stocker l'appareil à un endroit sec et propre.
Sous reserve de modifications techniques. 24W07
Donnés techniques
| Diamètre de la tête deamera 9 mm | |
| Type de protection de la sonde de laamera | IP 68 (Profondeur de plongée 1 m, 60 min) |
| Nombre d'ampoules LED 8 | |
| Résolution de laamera 1280 x 720 | 0 pixels |
| Champ de vision (FOV) 90° | |
| Profondeur de champ (DOF) 1,5 ... | 10 cm |
| Diamètre de la sonde 9 mm | |
| Longueur de la sonde 1 m | |
| Longueur tête de laamera 18 mm | |
| Rayon de courbure min. de la sonde | 150 mm |
| Caracteristique | Elle résiste au gazole, à l'essence, à l'huile moteur, à AdBlue®, à l'éthanol, à l'eau salée (teneur en sel de 28 %) |
| Conditions de travail | 0°C ... 45°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer |
| Conditions de stockage | -10°C ... 60°C, Humidité relative de l'air max. 80% RH, non condensante |
| Poids 160 g | |
| Dimensions (L x H x P) 1050 mm x | 42 mm x 42 mm |
Réglements UE et GB et élimination des déchets
L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne et au Royaume-Uni.
Ce produit, y compris les accessoires et l'emballage, est un apparéil électricque qui doit faire l'objet d'un recyclage respectieux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les ancients apparéils électriques et électroniques, les piles et les emballages afin de récapérer les matières premières précieuses. Ne pas jeter les apparéils électriques et l'emballage avec les ordures menagères. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.
Autres remarques complémentaires et consignes de sécurité sur https://packd.li/II/ALM/in
Laserliner
！
Cet apparel se recycle
A DEPOSER EN MAGASIN
A DEPOSER EN DECHETERIE
Points de collecte sur www.quefaredemesdechets.fr
Privilégiez la réparation ou le don de votre apparéil !
Umarex GmbH & Co. KG
-Laserliner
Gut Nierhof 2
59757 Arnsberg, Germany
