InspectorCamera 3DX - Kamera inspekcyjna Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Kamera inspekcyjna
Marka	Laserliner
Model	InspectorCamera 3DX
Średnica głowicy kamery	9 mm
Typ ochrony	IP68 (głębokość zanurzenia 1 m, 60 min)
Liczba diod LED	8
Rozdzielczość	1280 x 720 pikseli
Pole widzenia (FOV)	90°
Głębia ostrości (DOF)	od 1,5 do 10 cm
Średnica sondy	9 mm
Długość sondy	1 m
Długość głowicy kamery	18 mm
Minimalny promień gięcia sondy	150 mm
Odporność	Olej napędowy, benzyna, olej silnikowy, AdBlue®, etanol, słona woda (28 %)
Waga	160 g
Wymiary (Dł. x Wys. x Gł.)	1050 mm x 42 mm x 42 mm
Warunki pracy	od 0°C do 45°C, wilgotność max. 80 % RH, bez kondensacji, wysokość max. 2000 m
Warunki przechowywania	od -10°C do 60°C, wilgotność max. 80 % RH, bez kondensacji
Zasilanie	Poprzez jednostkę bazową Videolnspector (nie wchodzi w skład zestawu)
Zgodne z przeznaczeniem	Podłączenie do jednostki bazowej Videolnspector do wizualnej inspekcji kolorowej niedostępnych obszarów
Orientacja głowicy	Kąt max. 160° (w stanie nowym), sterowana dźwignią
Bezpieczeństwo	LED grupa RG 0 (bez ryzyka), unikać kontaktu z chemikaliami, napięciem elektrycznym, gorącymi lub ruchomymi częściami
Konserwacja	Czyścić lekko wilgotną szmatką, bez agresywnych środków czyszczących
Akcesoria w zestawie	Jednostka kamery (głowica + sonda), dźwignia sterująca, blokada

Często zadawane pytania - InspectorCamera 3DX Laserliner

Jak używać kamery inspekcyjnej InspectorCamera 3DX?

Kamerę InspectorCamera 3DX podłącza się do jednostki bazowej Videolnspector. Podłącz sondę do jednostki bazowej, włącz ekran i użyj dźwigni sterującej do orientacji głowicy kamery. Upewnij się, że przestrzegasz instrukcji bezpieczeństwa.

Jaka jest rozdzielczość obrazu?

Rozdzielczość kamery wynosi 1280 x 720 pikseli, oferując wyraźne obrazy w kolorze.

Jaka jest głębia ostrości (odległość ostrzenia)?

Głębia ostrości wynosi od 1,5 do 10 cm przed głowicą kamery. Obiekty poza tym zakresem mogą być nieostre.

Jak czyścić kamerę?

Wszystkie elementy czyść lekko wilgotną szmatką. Unikaj używania środków czyszczących, ściernych ani rozpuszczalników. Przechowuj urządzenie w suchym i czystym miejscu.

Jakie są ważne zasady bezpieczeństwa?

Unikaj kontaktu z chemikaliami, napięciem elektrycznym, gorącymi lub ruchomymi częściami. Nie używać do badań medycznych. Głowica kamery nie jest odporna na kwasy ani ogień. Przestrzegaj klasy ochrony IP68, zachowując odstęp 10 cm między górną częścią kabla a obudową jednostki bazowej.

Jaka jest długość sondy?

Sonda ma długość 1 metra i średnicę 9 mm.

Czy kamerę można używać pod wodą?

Tak, sonda ma ochronę IP68 (głębokość zanurzenia 1 m, 60 min). Należy jednak upewnić się, że górna część kabla pozostaje nad wodą przez co najmniej 10 cm, aby uniknąć uszkodzeń.

Jak orientować głowicę kamery?

Użyj dźwigni sterującej, aby poruszać głowicą kamery. Nigdy nie poruszaj głowicą ręcznie podczas pracy. Maksymalny kąt wynosi 160° (tolerancja ±5°) przy prostej sondzie.

Co zrobić w przypadku awarii?

Jeśli jedna lub więcej funkcji nie działa, lub w przypadku uszkodzenia obudowy lub kabli, lub jeśli poziom naładowania baterii jednostki bazowej jest niski, natychmiast zaprzestań używania urządzenia. Zapoznaj się z pełną instrukcją lub skontaktuj się z serwisem.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna bezpłatnie na notice-facile.com w formacie PDF. Zawiera 92 strony i obejmuje zgodne z przeznaczeniem użytkowanie, zasady bezpieczeństwa i dane techniczne.

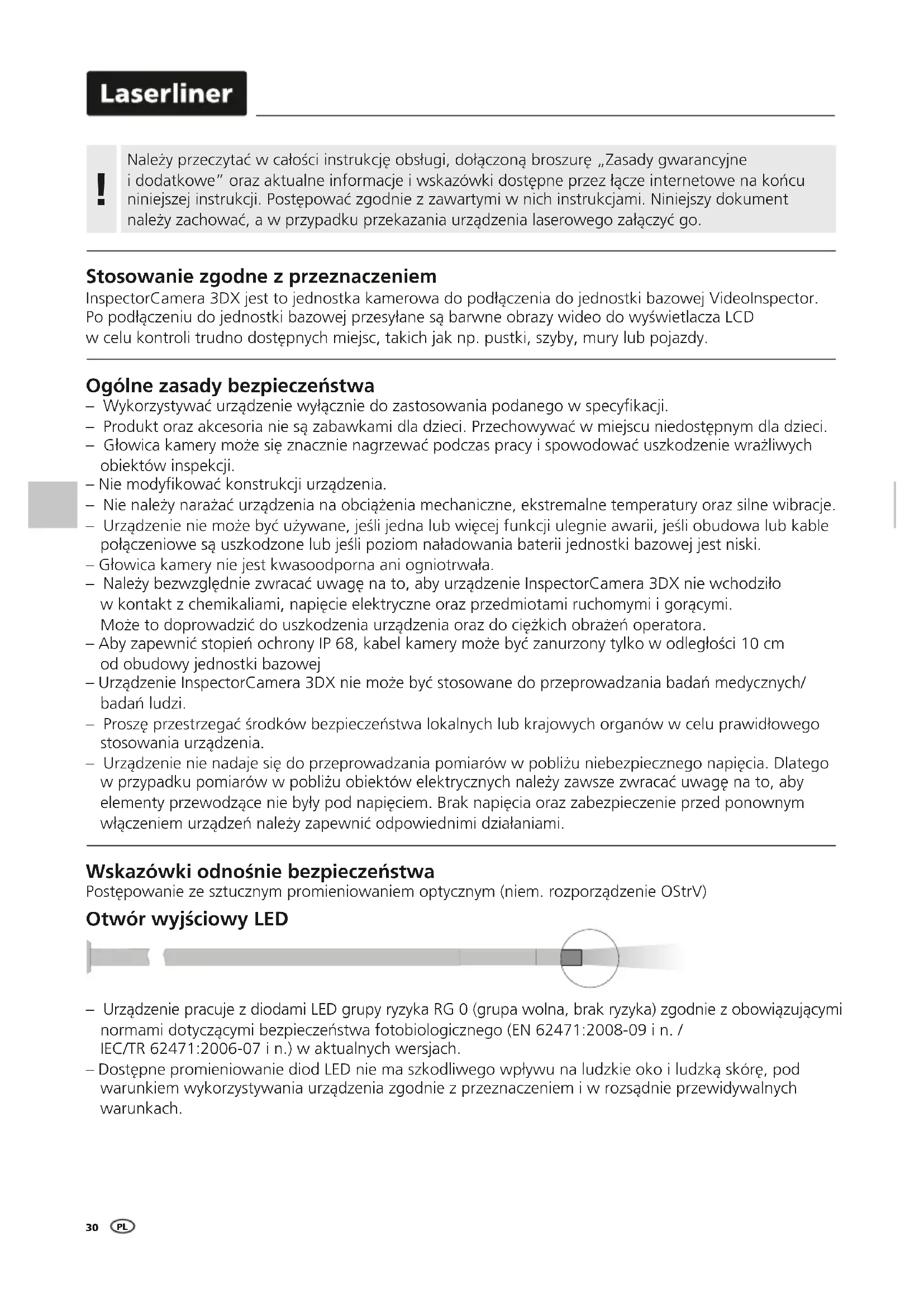

INSTRUKCJA OBSŁUGI InspectorCamera 3DX Laserliner

Nalezy przyȩczytać w calosci instrukcję obstrugi, dołączona broszure „Zasady gwarancyjne i dodatkowe" oraz aktualne informacja i wskazowy dostepne przyȩczte internetowej na koncu niniejszej instrukcjci. Postȩpowaec zgodnia z zawartymi w nich instrukcjami. Niniejszy dokument nalezy zachować, a w przypadku przyȩkania urzadzenia laserowej zaȩczyć go.

Stosowanie zgodne z przyznaczeniem

InspectorCamera 3DX jest to jegnostka kamerowa do podłaczenia do jegnostki bazowej Videolnspector. Po podłaczeniu do jegnostki bazowej przyśypane są barwne obrazy video do wyświetlacza LCD w celu kontroli trudno dostepnych mistręc, takich jak np. pustki, szyby, mury lub pojazdy.

Ogólnezasady bezpiecznychsta

• Wykorystwyac urzadzenie wyłacznie do zastosowania podanego w specyfikenci.
• Produkt oraz akcesoria nie są zagawkymi dla dane. Przechowywoć w miajscu niedostepnym dla daneci.
• Głowica kamery要去 znacznie nagrzewać podczas przy spowodowej uszkodzenia wraiżliychy obiektów inspekci.
• Nie modyfikować konstrukcji urzadzenia.
• Nie nalezy narażć urzadzenia na obciȩzenia mechaniczné, ekstremalne temperatury oraz silne wibracje.
• Urzadzenie nie moze byc uzywane, jesti jegna lub wiecej funkci ulegnie awarii, jesti obudowa lub kable połaczeniowe są uszkodzone lub jesti poziom naładowania bateriiaddresses jest niski.
  Glowica kamery nie jest kwasoodporna ani ogniotwala.
• Nalezy bezwzgliednie zwracć uwage na to, aby urzadzenia InspectorCamera 3DX nie wchodziwo kontakt z chemikaliami, napiecie elektryczne oraz przydmiotami ruchomymi i gorącymi. Może to doprowadźć do uszkodzenia urzadzenia oraz do ciȩkich obrażné operatora.
• Aby zapewnic stopien ochry IP 68, kabel kamery moze byc zanurzony tylko w odlegosto ci 10 cm od obudowy"Justostki bazowej
• Urzadzenia InspectorCamera 3DX nie są stosowane do przyȩrowadzania badań medycznych/badań ludzi.
  Prosze przyestrzegac srodkow bezpieczenstwa lokalnych lub krajowych organow w celu prawidlowego stosowania urzadzenia.
• Urzadzenia nie nada są do przypoprowadzania pomiarów w普查iu siebezmiegnocapięcia. Dlągo w przypadku pomiarów w普查iu obiektów elektrycznych sązy zawsze zwracu uwage na to, aby elementy przywodźne sąby pod napiȩciem. Brak napiȩcia oraz zabezmiecenie przy ponownym wącieniem urzadzen sązy zapewnic odpowiednimi dziataniami.

Wskazówki odnosnie bezpieczenstwa

Postepowanie ze sztucznym promieniowaniem optycznym (niem. Rozporzadzenie OStrV)

Otwó wyjsciowy LED

• Urzadzenie pracuje z diodami LED grupy ryzyka RG 0 (grupa wolna, brak ryzyka) zgodnie z obowiazujacymi normami dotyczymi bezpiecznych fotobiologicznego (EN 62471:2008-09 i n. / IEC/TR 62471:2006-07 i n.) wactualnych wersjach.
• Dostepe promieniowanie diod LED nie ma szkodliwego wpywu na ludzkie oko i ludzka skore, pod warunkiem wykorystywania uradzenia zgodnie z przyznaczeniem i w rozsadinie przywidywalnych warunkach.

Zasady bezpieczneistwa

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy zostal skonstruowany zgodnie z przypisami i wartosciami granicznych kompatybilnosci elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
• Nalezy zwracać uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w povlizu-osob z rozrusznikami serca. Wystepuje möglichść niebezpiecznego oddzialywania lub zaklocen w urzadzeniach elektronicznych i przyez urzadzenia elektronicze.

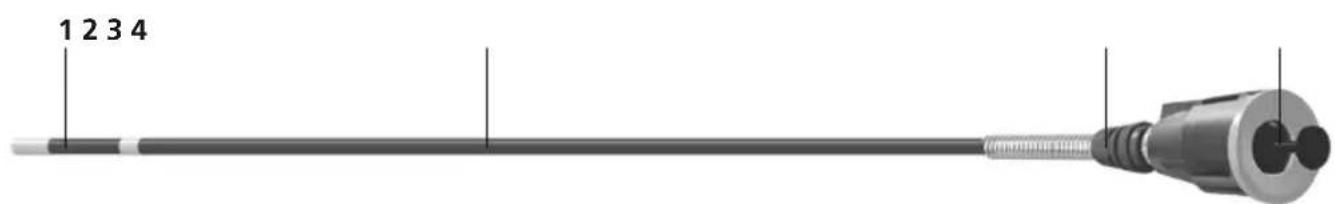

1 Głowica kamery
3 Blokada modulu kamery
2 Sonda kamery
4 Dzwignia sterujuca do przysuwania glowicy kamery

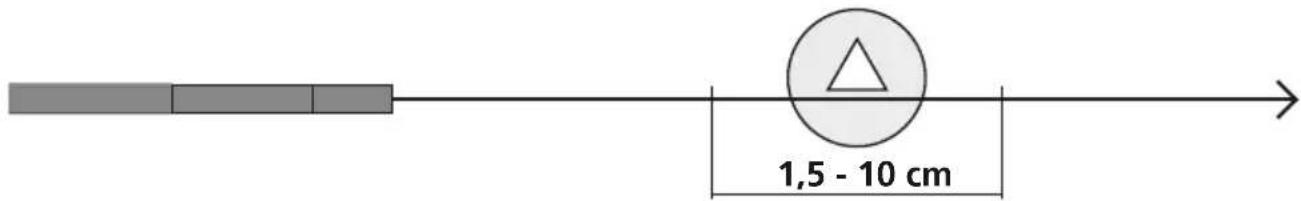

1 Zakres glębi ostrosci

Urzadzenia InspectorCamera 3DX wykonuje ostre zdjecia w zakresie 1,5-10 cm przyd glowica kamery.

Obiekty leźć daleko poza obszarem ogniskowania mogą byćNieostre.

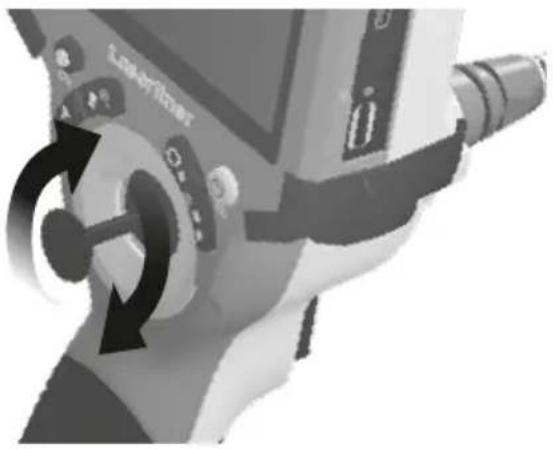

Ustawianie glowicy kamery

Maksymalne połozenia kątowe glowicy kamery 3D w stanie fabrycznie nowymDynosi 160^ z tolerancja ± 5^ . W tym celu sonda kamery musi znajdować sie w calkowicie prostej pozycji, tj. bez zbędnych zakrzywn lub zagie. Normalne zuźycie mechaniczne要去zmiejszyc maksymalne połozenia kątowe w okresie eksploataci produktu.

！

Ruchoma glowica kamery 3D nieMZe byc poddawana silnym naprzeniom mechanicznym pod katem. Nalezy przystrzegac maksymalneo go poTozenia katoWego, minimalneo promienia giecia i maksymalnej sily pociagowej, aby Nie uszkodzic glowicy kamery 3D. Nie szarpa c ani Nie naciskac sondy kamery. Glowicy kamery Nie wolno nigdy przesuwac rcznie, lecz wylacnie za pomocag dzwigni sterujacej. Po zwini ciu sonda kamery nieMZe byc poruszana rcznie ani za pomocag dzwigni sterujacej.

Uszkodzenia glowicy kamery 3D i sondy spowodowane niewlasciwag obsluga nie sa objete gwarancja.

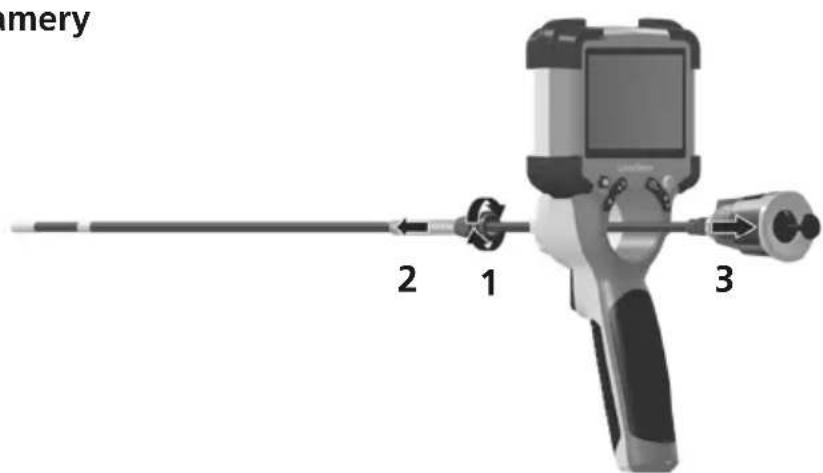

Wymiana modułukamery

Wskazówki dotyczé konserwacje i pielegnacje

Oczysć wszystkie komponenty lekko zwilżona sciereczka; unikać stosowania srodków czyszczących, srodków do szorOWANIA i Rozpuszczalników. Przechowywać urzadzenia w czystym, suchym mistręscu.

Zastrzega sie mözgliostc zmian technicznych. 24W07

Dane techniczne

Średnica glówny kamery 9 mm
Stopiéń ochrony sondy kamery IP 68 (zagȩbienenie 1 m, 60 min)
Liczba lamp LED 8
Rozdzielczość kamery 1280 x 720 pikseli
Pole widzenia (FOV) 90°
Głowiebia ostrość (DOF) 1,5 ... 10 cm
Średnica sondy 9 mm
Długość sondy 1 m
Długość Głowica kamery 18 mm
Min. promiéń gięcia sondy 150 mm
Cechy	Odporny na olej napędowy, benzynę, olej silnikowy, AdBlue®, alkalohol etylowy, sąoną wode (zawartość soli 28%)
Warunki pracy	0°C ... 45°C, Wilgotność powietrza maks. 80% wilgotność wźglȩdnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 60°C, Wilgotność powietrza maks. 80% wilgotność wźglȩdnej, bez skraplania
Masa 160 g
Wymiary (szer. x wys. x gl.) 1050 mm	mm x 42 mm x 42 mm

Przepisy UE i UK oraz utylizacja

Urzadzenie spełnia wszelkie normy wymagane do wolné gobrotu towarów w UE i UK.

Ten Produk, wraz z akcesoriami i opakowaniem, jest urzadzeniem elektrycznym, ktore nalezy poddać recycklingowy w sposob przyjazny dlaŚrodkowska, zgodnie z dyrektywami europejskimi i brytyskimi dotyczymi zuzytego spreztu elektrycznégo i elektronicznego, baterii i opakowan, w celu odzyskania cennych surowcow. Urzadzenia elektryczne i opakowanie nie na三点a do opadów domowych. Nalezy skontaktivość sie z gmina w celu uzyskania informaci na temat odpowiednich zakladów utylizacje i przystręgać odpowiednich instrukcji dotycznych utylizacje i bezpieczność w punktach zbiórki.

Dalsze wskazówki dotyczę bezpieczność i informacja dodatkowe patrz:
