KULLANIM KILAVUZU I-Spin Multiway Joie

TR Kullanım Kılavuzu

Joie™'ye Hoş Geldiniz

Joie ailesinin bir parçası olduğunuz için tebrikler! Çocuğunuz ile birlikte yapacağınız seyahatinizin bir parçası olmak bizi fazlasıyla heyecanlandırıyor. i-Spin Multiway geliştirilmiş çocuk koltuğuyla seyahat ederken, yüksek kaliteli, tam sertifikalı güvenlikli i-Size geliştirilmiş çocuk koltuğu kullanırısınız. Lütfen bu kılavuzu dikkatlice okuyun ve çocuğunuz için rahat bir sürüş ve en iyi korumayı sağladığınızdan emin olmak için her adımı izleyin.

ECE R129 Yönetmeliğine göre i-Size ISOFIX bağlantılara sahip bu Joie geliştirilmiş çocuk koltuğunu kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.

Arkaya Dönük: Çocuğun boyu 40cm-105cm/en fazla 18,5kg; Öne Dönük: Çocuğun boyu 76cm-125cm/en fazla 25kg;

Taban

Lütfen ürünü takmadan ya da kullanmadan önce bu kılavuzdaki tüm talimatları okuyun.

! ÖNEMLİ: İLERİDE BAŞVURMAK İÇİN SAKLAYIN. LÜTFEN DİKKATLİCE OKUYUN.

Lütfen kullanım kılavuzunu, sağdaki şekilde gösterildiği gibi, koltuğun arkasındaki saklama bölmesinde saklayın.

Garanti bilgileri için lütfen joiebaby.com adresindeki web sitemizi ziyaret edin.

Lütfen herhangi bir eksik parça olmadığından emin olun. Lütfen herhangi bir eksik varsa satıcıyla iletişime geçin.

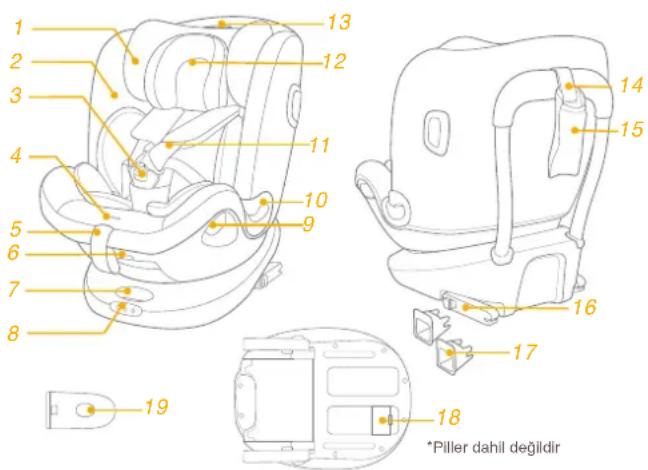

1 Baş Desteği
2 Koltuk Kılıfı
3 Toka
4 Kemer Seti Ayarı Düğmesi
5 Ayar Kayışı
6 Yatırma Ayarı Düğmesi
7 ISOFIX Ayarlayıcı Düğmesi
8 LED Elektronik Ekran
9 Döndürme Düğmesi
10 Bel Kemeri Kılavuzu
11 Omuz Kayışı
12 Bebek Eklentisi
13 Kafa Desteği Ayar Kolu
14 Üst Birleştirici Kayış
15 Üst Birleştirici Saklama Çantası
16 ISOFIX Bağlayıcı Konnektörü
17 ISOFIX Bağlayıcı Kılavuzları
18 Pil Kutusu
19 Yan Darbe Koruması
*sadece kapı tarafından kullanılmalıdır

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 *Piller dahil değildir

UYARI

! Geliştirilmiş çocuk koltuğu sisteminin sert ve plastik parçalarının, hareketli bir koltuğa veya aracın bir kapısına sıkışmayacak şekilde yerleştirilip monte edilmeleri gerektiğine DİKKAT EDİN.
! Arkaya bakan geliştirilmiş çocuk koltuğu sistemlerini, aktif öne bakan hava yastığı takılı iken KULLANMAYIN.
! Bu geliştirilmiş çocuk koltuğunu 129 Nolu AB Yönetmeliğine göre kullanmak için çocuğunuzun aşağıdaki gereklilikleri karşılaması gerekir.
! Arkaya Dönük: Çocuğun boyu 40cm-105cm/en fazla 18,5kg
! Öne Dönük: Çocuğun boyu 76cm-125cm/en fazla 25kg
ÖNEMLİ - ÇOCUK 15 AYINI DOLDURANA KADAR ÖNE DÖNÜK KONUMDA KULLANMAYIN (Talimatlara başvurun).
! Geliştirilmiş çocuk koltuğu bu konumlardan birinde kullanıldığında, onaylı tüm araçlara siğmayabilir.
! Gelişmiş çocuk koltuğunu araca sabitleyen kayışlar sıkı olmalıdır. Çocuğu tutan tüm kayışlar çocuğun vüçuduna göre ayarlanmalı ve kayışlar bükülmemelidir.

UYARI

! Talimatlarda açıklananların ve geliştirilmiş çocuk koltuğunda belirtilenlerin dışında yük taşıma temas noktaları kullanmayın.
! Çocuğunuz bu geliştirilmiş çocuk koltuğuna yerleştirildikten sonra, güvenlik kemeri doğru biçimde kullanılmalıdır. Herhangi bir kucak kemerinin alttan takıldığından emin olun, böylece kalça kemiği sağlam bir şekilde takılmalıdır.
! Bir kazada şiddetli zorlanmalara maruz kaldığında bu geliştirilmiş çocuk koltuğu değiştirilmelidir. Bir kaza, üzerinde göremeyebileceğiniz hasara neden olabilir.
Yetkili makamın onayı olmadan cihazda herhangi bir değişiklik veya ekleme yapılması ve geliştirilmiş çocuk koltuğu üreticisi tarafından sağlanan montaj talimatlarının tam olarak yerine getirilmemesi durumlarında ortaya çıkabilecek tehlikeleri dikkate alın.
! Lütfen bu geliştirilmiş çocuk koltuğunu güneş altında bırakmayın; aksi durumda çocuğun cildi için çok ısınabilir. Çocuğu içine yerleştirmeden önce geliştirilmiş çocuk koltuğunu mutlaka dokunarak kontrol edin.
! Çocuğunuzu, geliştirilmiş çocuk koltuğunda gözetimsiz BIRAKMAYIN.
! Çarpişma durumunda yaralanmalara neden olabilecek herhangi bir bavul veya diğer nesneler uygun biçimde sabitlenmelidir.

UYARI

! Geliştirilmiş çocuk koltuğu sistemi, tekstil malzemeleri olmadan KULLANILMAMALIDIR.
! Koltuk performansının önemli bir parçasını oluşturduklarından, tekstil malzemeleri üretici firmanın önerðiginin dışındakilerle değiştirilmemelidir.
! Lütfen satın almadan önce bu gelişmiş çocuk koltuğunun aracınıza doğru şekilde takılıp takılmadığını kontrol edin.
! Hiçbir geliştirilmiş çocuk koltuğu bir kazada yaralanmaya karşı tam koruma garanti edemez. Ancak bu geliştirilmiş çocuk koltuğunun doğru kullanılması, çocuğunuzun ciddi yaralanma veya ölüm riskini azaltacaktır.
! Bu geliştirilmiş çocuk koltuğunu bu kılavuzdaki talimatları dikkate almadan kurmayın; aksi durumda çocuğunuzu ciddi yaralanma veya ölüm riski altına sokabilirsiniz.
! Hasarlı veya eksik parçaları varsa bu geliştirilmiş çocuk koltuğunu kullanmayın.
! Omuz kayışları ve bacaklar arasındaki kasık kayışıyla doğru ve güvenli biçimde bağlanması engelleyebileceğinden, çocuğunuza geniş/büyük beden kıyafetler GİYDİRMEYİN.

Acil durum

Acil durum veya kaza hâlinde, ilk yardım ve tıbbi tedavi yoluyla çocuğunuzla hemen ilgilenilmesini sağlamak çok önemlidir.

Ürün Bilgisi

ISOFIX sistemi + Üst Birleştirici ile kurulum için

1. Bu bir i-Size Geliştirilmiş Çocuk Koltuğu Sistemidir. 129 numaralı BM Yönetmeliğine göre, aracın kullanım kılavuzunda araç üreticisi tarafından belirtilen i-Size uyumlu araç koltuğu konumlarında kullanım için onaylanmıştır.
2. Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.
   3 noktalı kemer + ISOFIX sistemi + Üst Birleştiriciyle kurulum için
3. Bu bir i-Size yükseltici koltuklu Geliştirilmiş Çocuk Koltuğu Sistemidir. Araç üreticileri tarafından araç kullanıcı el kitabında belirtildiği gibi, temel olarak “i-Size koltuk pozisyonlarında” kullanım için 129 No’lu BM Yönetmeliğine göre onaylanmıştır.
4. Şüphe duyulması durumunda Geliştirilmiş Çocuk Koltuğu Sisteminin üreticisine veya bayisine danışın.

Malzemeler Plastik, metal, kumaş

Patent No. Patentler beklemededir

Montaj Modunu Seçin

ECE R129	ÇocuğunBöyu/Kilosu	MontajModu	Montaj	ReferansYaş	EğimKonumu
	40cm-105cm/≤18,5kg	ArkayaDönük mod		Yaklaşık 4yaş	Konum1-6
	76cm-105cm/≤ 18,5kg	KüçükÇocukmodu		15 ay ilayaklaşık 4yaş	Konum1-6
	100cm-125cm/≤25kg	BüyükÇocukmodu		3.5 ila 7yaş	Konum1-6

Elektronik Modülü Kullanma

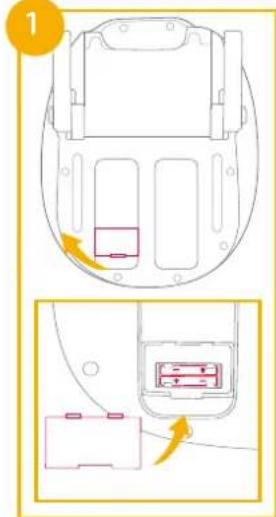

bkz. resim 1 - 2

! ISOFIX uyarı sistemi, 3 konektörden herhangi biri bir sabitleme noktasına bağlandığında devreye girecektir. Gerekli 3 bağlantıdan herhangi biri yanlış takılırsa ve gerilirse, LED göstergesi yanar ve bir uyarı sesi duyarsınız. Ses 3,5 dakika boyunca kademeli olarak artacak ve ardından konnektörlerden herhangi biri halen sağlam bir şekilde bağlanmamışsa 15 dakika sonra bir kez tekrarlanacaktır.
Pil azaldığında, uyarı sistemi pilleri değiştirmenizi hatırlatmak için çalar ve bu 15 saniye sürer.
! Piller dahil değildir.
Önerilen pil türü-tek kullanımlık alkalin pil, boyut AAA (2X1,5V). Pil türlerini ASLA karıştırmayın.
! Tüm ISOFIX konnektörleri güvenli bir şekilde bağlanıp gerildiğinde gösterge LED ışığı söner. ②

Montajda Dikkat Edilecek Noktalar

bkz. resim ⓣ - 6

Yan Darbe Korumasını Kullanma

bkz. resim 7 - 8

1. Geliştirilmiş çocuk koltuğu, çıkarılabilir yan darbe koruması ile birlikte teslim edilir. Bu yan darbe koruması en iyi koruma için aracın kapı tarafından kullanılmalıdır. Kurulum 7'de gösterilmiştir.
2. Yan Darbe Korumasını çıkarmak için serbest bırakma düğmesine basın. 8 -1 & 8 -2

Yatırma ayarı düğmesini 9 sıkıp, geliştirilmiş çocuk koltuğunu uygun konuma ayarlayın. Yatırma açıları 10 numaralı resimde gösterilmektedir.

Tüm bebek modu, küçük çocuk modu ve büyük çocuk modunda 6 yaslanma pozisyonu bulunur.

Yükseklik Ayarı Kafa Desteği ve Omuz Kayışı için

bkz. resim 11 - 13

1. Lütfen kafa desteğini ayarlayın ve omuz kayışlarının 11 & 12 & 13 numaralı resme uygun olarak doğru yükseklikte olduğunu kontrol edin
   ! Bebek modunda kullanılırken, omuz askısı yüksekliği, çocuğun omuzlarının üst kısmıyla eşit veya hemen altında olmalıdır. 11-1
   ! Yürümeye başlayan çocuk modunda kullanıldığında, omuz askısı yüksekligi çocuğun omuzlarıyla aynı hizada veya hemen üzerinde olmalıdır. 11-2
   ! Çocuk modunda kullanılırken, omuz kayışı yükseklığı çocuğun omuzlarıyla eşit olmalıdır. 12

2. Kafa desteği ayar kolunu kaldırırken 7 konumdan birine geçinceye kadar kafa desteğini yukarı veya aşağı itin. Kafa desteği konumları 13 numaralı resimde gösterilmektedir.

11 1 2

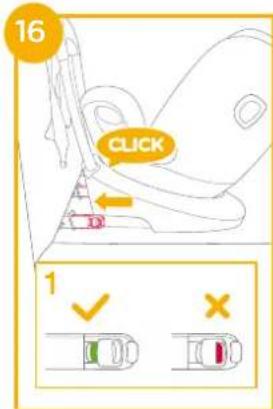

! ISOFIX kılavuzlarını ISOFIX bağlantı noktalarına yerleştirin (araç kullanım kılavuzuna bakın). 14
! ISOFIX konnektörlerini uzatmak için, önce ISOFIX ayar düğmesine basılı tutun. 15

! Her iki ISOFIX bağlayıcı konnektörünün de ISOFIX tutturma noktalarına sıkıca takıldığından emin olun. Her iki ISOFIX bağlayıcidaki göstergelerin renkleri tamamen yeşil olmalıdır. 16
! Güvenli bir şekilde bağlandıklarından emin olmak için her iki ISOFIX konnektörünü çekin.
! ISOFIX konnektörleri bağlandıktan sonra iki ISOFIX gösterge LED'inin de söndüğünden emin olun. her bir LED, aynı taraftaki ISOFIX konektörünün düzgün bağlanıp bağlanmadığını gösterir. ^17

! ISOFIX bağlayıcıları başarıyla taktıktan sonra, ISOFIX ayarı düğmelerine tekrar basarken, koltuğu aracın arkaliği ile temas edene dek geri doğru itin. 13

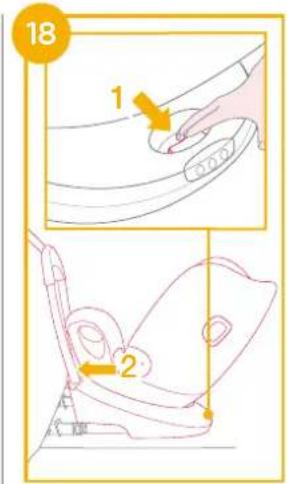

18 1 2

! ISOFIX bağlantısından ISOFIX konnektörlerine basın ve bırakın.

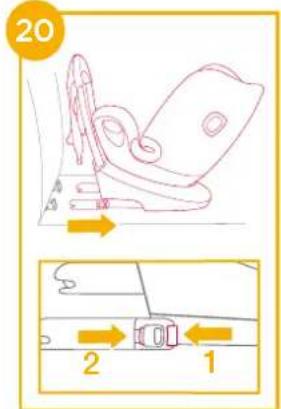

20 2 1

Ulaşım sırasında hasarı önlemek için, ISOFIX ayarlayıcı düğmesine 21-1 basın ve bağlayıcıyı tamamen katlayın. 21-2

Koltuğun çıkarılması

! Koltuğu araçtan çıkarmak için ISOFIX ayar düğmesine basın ve geliştirilmiş çocuk koltuğunu koltuktan çekin. 19

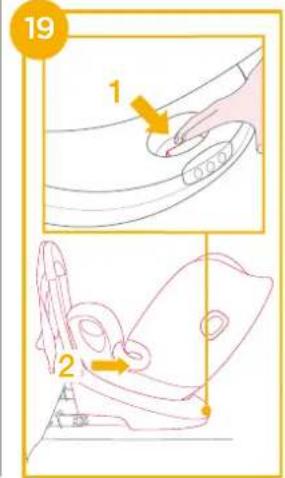

19 1 2

21 1 2

Kullanmak için üst birleştiriciyi uzatmak amacıyla, birleştirici ayarlayıcısındaki düğmeye basın ve uzatmak için çekin. ^22

Birleştirici çengelini aracın ankraj noktasına sağlam bir şekilde bağlayın. (araç kullanım kılavuzuna bakın). 23

! Birleştirici çengelinin ankoraj bağlantısına sağlam bir şekilde takıldığından emin olun. Birleştirici kayışı ayarlayıcısının gösterge rengi tamamen yeşil olmalıdır. ^24

22 2 1

Yatırma açısı ayarlanmışsa, üst birleştiricideki gerginliği kontrol edin veya açıyı ayarlamak için gevşetin ve ardından yeniden gerdirin.
! Üst birleştirme gösterge LED'inin (ortada) yanmaması, üst birleştiricinin güvenli bir şekilde bağlandığı anlamına gelir. 25

Bebek modunda kullanma (Çocuğun boyu 40cm-105cm/Çocuğun kilosu ≤18,5kg/bebek - 4 yaş)

bkz. resim 26 - 32

! Lütfen geliştirilmiş çocuk koltuğunu aracın arka koltuğuna monte edip ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.

Çocuğun yandan daha kolay yerleştirilmesi/çıkarılması amacıyla döndürmek için döndürme düğmesine basıp koltuğu arkaya dönük konuma döndürün. 26 & 27

Geliştirilmiş çocuk koltuğunu döndürmek için herhangi bir taraftaki döndürme düğmesine basın.

25 ↓ × ✓

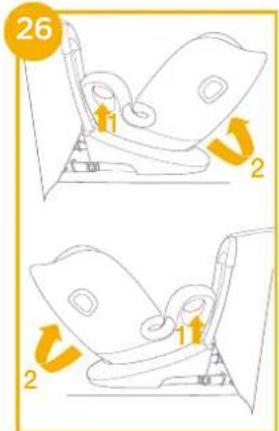

26 1 2 1 2

Çocuğu Sabitleme

1. Omuz kayışı kemerlerini uzatmak için, omuz kemerlerini çekerken kemer ayarlama düğmesine basarak gevşetin. (çekmek için her iki omuz pedini tutun). ^26
2. Kırmızı düğmeye basarak kayışın tokasını açın.

27

1. Çocuğun öne dönük modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafından bulunan tokaları 30 numaralı resimde gösterildiği gibi sabitleyin.

Bebek Eklentisi Kullanımı

30

Bebek 60 cm'den kisayken tam bebek eklentisinin kullanılmasını öneririz; eklentiye siğamayana kadar kullanılabilir. Bebek eklentisi yükselir yan darbe koruması.

1. Çocuğu geliştirilmiş çocuk koltuğuna yerleştirip her iki kolu kayıslardan geçirin.
2. Tokayı takın. Lütfen 31 numaralı resme başvurun.

31

1. Ayar şeridini aşağı çekin ve çocuğun doğru biçimde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın. 32 ! Çocuğu her zaman kaynaşa sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun

Küçük çocuk modunda kullanma (Çocuk boyu 76cm-105cm/Çocuk ağırlığı ≤18,5kg/15 ay - 4 yaş)

bkz. resim 33 - 36

! Lütfen geliştirilmiş çocuk koltuğunu araç koltuğuna monte edip, ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.

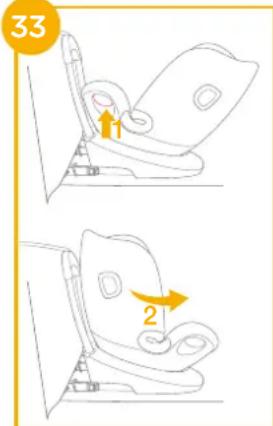

33 1 2

! Yürümeye başlayan çocuk modundayken bebek eklentisini çıkarın.

34

! Çocuğun öne dönük modda daha rahat yerleştirilmesini sağlamak için koltuğun her iki tarafından bulunan tokaları 35 numaralı resimde gösterildiği gibi sabitleyin.

35

!Tokayı takın.
Her iki ISOFIX bağlayıcı konnektöründeki göstergelerin renkleri tamamen yeşil olmalıdır. 36-1
! Birleştirici kayışı ayarlayıcısının göstergelerin renkleri tamamen yeşil olmalıdır. 36-2
Her iki ISOFIX bağlayıcısını çekerek, çocuk koltuğunun güvenli bir şekilde takıldığını kontrol edin.
Ayar şeridini aşağı çekin ve çocuğun doğru biçimde sabitlendiğinden emin olmak için uygun uzunluğa ayarlayın.
Çocuğu her zaman kaynaşta sabit ve gevşeklikler giderilerek uygun biçimde sıkıştırılmış şekilde tutun.

Çocuk modunda kullanma

(Çocuğun boyu 100cm-125cm/Çocuğun kilosu ≤25kg/3.5 - 7 yaş)

bkz. resim 37 - 44

! Lütfen geliştirilmiş çocuk koltuğunu araç koltuğuna monte edip, ardından çocuğu geliştirilmiş çocuk koltuğuna yerleştirin.
! Çocuk modundayken bebek eklentisini çıkarın.

37

! Kasık kemeri kapağını güvenli bir yerde saklayın.
! Tokayı ve kayış takımını, resimlerde gösterildiği gibi bölme içinde kayış takımı kapağıyla birlikte saklayın. 40 &41 &42 &43

! Her iki ISOFIX bağlayıcı konnektöründeki göstergelerin renkleri tamamen yeşil olmalıdır. 44-1
! Birleştirici kayışı ayarlayıcısının göstergelerin renkleri tamamen yeşil olmalıdır. 44-2
Araç güvenlik kemeri tokası (dişi toka ucu) geliştirilmiş çocuk koltuğunu güvenli biçimde bağlamak için çok uzunsa geliştirilmiş çocuk koltuğu kullanılamaz. 44-3
! Omuz kemeri, omuz kemeri kılavuzundan geçmelidir. 44-4
Her iki ISOFIX bağlayıcısını çekerek, çocuk koltuğunun güvenli bir şekilde takıldığını kontrol edin.

! Çocuğun ön kısmı boyunca aracın yalnızca bele yönelik kemerini asla kullanmayın.
! Omuz kemerini gevşek durumda veya kolun altında konumlandırılmış şekilde kullanmayın.
! Omuz kemerini çocuğun sırt kısmında kullanmayın.
! Boğulma tehlikesi açısından, çocuğun geliştirilmiş çocuk koltuğunda aşağı kaymasına izin vermeyin.

Tekstil Malzemelerini Ayırma

bkz. resim 45 - 48

Tokayı çıkarmak için kırmızı düğmeye basın. 45

Tekstil malzemelerini ayırmak için 46 - 48 arası adımları izleyin.

Tekstil malzemelerini tekrar takmak için lütfen yukarıdaki adımları ters yönde izleyin.

45

! Koltuk kaplamasını ve iç altlığı 30°C'nin altındaki soğuk suyla yıkayın.
! Tekstil malzemelerini ütülemeyin.
! Tekstil malzemelerini çamaşır suyuyla yıkamayın veya kuru temizlemeye vermeyin.
! Geliştirilmiş çocuk koltuğunu veya tabanı yıkamak için, seyreltilmemiş deterjan, gaz ya da başka bir organik çözelti kullanmayın. Bu işlem geliştirilmiş çocuk koltuğuna zarar verebilir.
! Koltuk kaplamasını ve iç altlığı kurutmak amacıyla sıkmayın. Bu, koltuk kaplamasında ve iç altlıkta kırışıklıklara neden olabilir.
! Koltuk kaplamasını ve iç pedi gölgede kurutun.
! Uzun bir süre kullanılmayacağını, geliştirilmiş çocuk koltuğunu ve tabanı aracın koltuğundan çıkarın. Geliştirilmiş çocuk koltuğunu çocuğunuzun erişemeyeceği serin ve kuru bir yere koyun.
! Temizlik sırasında kayış bağlayıcıları kurcalamayın.
