GEBRUIKSAANWIJZING I-Spin Multiway Joie

NL Instructiehandleiding

Patentnr. Patentmeldt

Gefeliciteerd dat u nu lid bent van de Joie-familie! Het doet ons veel genoegen om deel te kunnen uitmaken van uw reis met uw kleintje. Onderweg met het verbeterde i-Spin Multiway-kinderzitje maakt u gebruik van een volledig gecertificeerd verbeterd i-Size-kinderzitje. Lees deze handleiding zorgvuldig en volg elke stap om voor een comfortabele rit en de beste bescherming van uw kind te zorgen.

Om dit verbeterde Joie-kinderzitje met de i-Size ISOFIX-aansluitingen volgens de ECE R129-richtlijn te kunnen gebruiken, moet uw kind aan de volgende voorwaarden voldoen.

Naar achteren kijkend: Lengte kind 40cm-105cm/max. 18,5kg; Naar voren kijkend: Lengte kind 76cm-125cm/max. 25kg;

Voet

Lees alle aanwijzingen in deze handleiding voordat u het product opzet en gebruikt.

! BELANGRIJK: BEWAREN VOOR LATER GEBRUIK. LEES DIT ZORGVULDIG DOOR.

Bewaar de handleiding in het bewaarvak achterop de stoel zoals rechts is afgebeeld.

Bezoek voor informatie over de garantie onze website op joiebaby.com

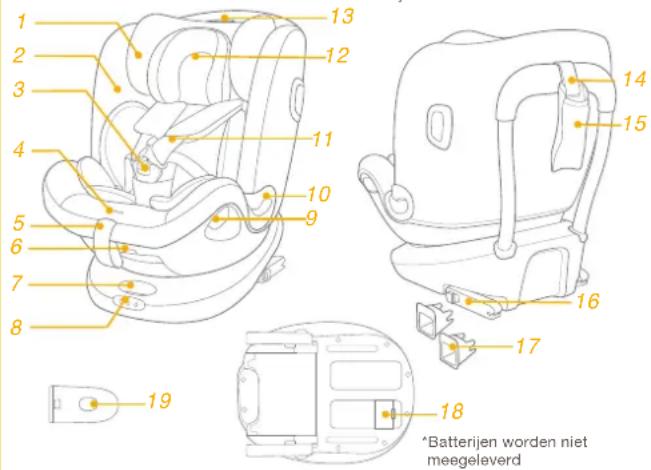

Controleer op ontbrekende onderdelen. Neem contact op met de verkoper als iets ontbreekt.

1 Hoofdsteun
2 Stoelbedekking
3 Gesp
4 Instelknop voor de riemen
5 Instellen gordel
6 Instelknop schuine stand
7 ISOFIX-instelknop
8 Elektronische LED-display
9 Draaiknop

10 Geleider heupgordel

11 Schouderriem

12 Baby-inzetstuk

13 Instelhendel voor hoofdsteun
14 Bovenste koord
15 Opbergtas bovenste koord
16 ISOFIX- bevestigingsaansluiting
17 ISOFIX- bevestigingsgeleiders
18 Batterijhouder
19 Afscherming voor inslag opzij

*mag alleen worden gebruikt aan deurzijde

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 *Batterijen worden niet meegeleverd

WAARSCHUWING

! ZORG ERVOOR dat de stugge items en plastic onderdelen van het verbeterde kinderzitsysteem zo moeten worden geplaatst en geïnstalleerd dat ze niet klem kunnen komen door een verplaatsbare stoel of in een deur van het voertuig.
! Gebruik NIET de naar achteren kijkende verbeterde kinderzitsystemen in stoelposities waarbij een actieve frontale airbag is geïnstalleerd.
! Om dit verbeterde kinderzitje volgens de VN-verordening nr. 129 te kunnen gebruiken, moet uw kind aan de volgende voorwaarden voldoen.
! Naar achteren kijkend: Lengte kind 40cm-105cm/max. 18,5kg
! Naar voren kijkend: Lengte kind 76cm-125cm/max. 25kg;
! BELANGRIJK - NIET VOORUIT KIJKEND GEBRUIKEN VOORDAT HET KIND OUDER IS DAN 15 MAANDEN (raadpleeg instructies).
! Het verbeterde kinderzitje past wellicht niet in alle goedgekeurde voertuigen bij gebruik in een van deze standen.
! Gordels die het kinderzitje op zijn plaats houden in het voertuig moeten aangetrokken worden. Gordels waarmee het kind wordt vastgezet dienen aangepast te worden aan het lichaam van het kind, en de gordels mogen niet worden gedraaid.

WAARSCHUWING

Gebruik GEEN andere lastdragende contactpunten dan degene die in de aanwijzingen worden beschreven en die op het verbeterde kinderzitje zijn aangegeven.
! Nadat uw kind in dit verbeterde kinderzitje is geplaatst, moet de veiligheidsriem op de juiste manier worden gebruikt. Zorg ervoor dat elke middelriem laag wordt gedragen, zodat het bekken stevig vast zit.
! Dit verbeterde kinderzitje moet worden vervangen als ze onderworpen zijn geweest aan zware spanningen bij een ongeluk. Een ongeluk kan daar schade aan veroorzaken die u niet kunt zien.
! Houd rekening met het gevaar van het aanbrengen van veranderingen of aanvullingen aan het apparaat zonder goedkeuring van de aangewezen instantie, en het gevaar van het niet nauwkeurig volgen van de aanwijzingen als geleverd door de fabrikant van het verbeterde kinderzitje.
! Houd dit verbeterde kinderzitje uit de buurt van zonlicht, anders kan het te heet worden voor de huid van uw kind. Raak het verbeterde kinderzitje altijd aan voordat u het kind er in plaatst.
! Laat uw kind NIET zonder toezicht achter in het verbeterde kinderzitsysteem.
! Bagage en andere voorwerpen die in geval van botsing letsel kunnen veroorzaken, moeten goed zijn vastgezet.

WAARSCHUWING

! GEBRUIK het verbeterde kinderzitje NIET zonder de zachte onderdelen.
! Vervang de zachte onderdelen alleen door de onderdelen die door de fabrikant worden aanbevolen omdat de zachte onderdelen een integraal onderdeel vormen van de werking van het kinderzitje.
! Controleer of dit verbeterde kinderzitje juist kan worden geïnstalleerd in uw voertuig voordat u het aanschaft.
! GEEN ENKEL verbeterd kinderzitje biedt volledige bescherming tegen letsel bij een ongeluk. Maar het juiste gebruik van het verbeterde kinderzitje vermindert het risico van ernstig letsel of de dood.
! Installeer dit verbeterde kinderzitje NIET zonder de aanwijzingen en waarschuwingen in deze handleiding te volgen, anders brengt u uw kind ernstig in gevaar.
! Gebruik dit verbeterde kinderzitje NIET als het is beschadigd of als onderdelen ontbreken.
! Kleed uw kind NIET in te ruimzittende kleding, omdat dit kan voorkomen dat uw kind, goed en stevig wordt vastgezet met de schoudergordels en de kruisriem tussen de benen.

Noodgeval

Bij een noodsituatie of een ongeluk is het heel belangrijk om uw kind direct te laten verzorgen met eerste hulp en medische behandeling.

Productinformatie

Voor installatie met het ISOFIX-systeem + bovenkoord

1. Dit is een i-Size verbeterd kinderzitsysteem. Het is goedgekeurd volgens VN-verordening nr. 129 voor gebruik in voor "i-Size geschikte" standen van autostoelen zoals is aangegeven door de fabrikant van de auto in de handleiding.

2. Neem in geval van twijfel contact op met de fabrikant van het verbeterde kinderzitsysteem of de verkoper.

Voor installatie met driepuntsgordel + ISOFIX-systeem + bovenste band

1. Dit is een i-Size kinderzitje met verbeterd veiligheidsriemsysteem. Het is goedgekeurd volgens VN-verordenning nr. 129 voor gebruik in voornamelijk "i-Size-zitstanden" zoals is aangegeven door de fabrikant van de auto in de handleiding.
2. Neem in geval van twijfel contact op met de fabrikant van het verbeterde kinderzitsysteem of de verkoper.

Materiaal Kunststoffen, metaal, geweven stoffen Patentnr. Patent aangevraagd

De installatiemodus kiezen

ECE R129	Grootte kind	Installatiestand	Installatie	Referentieleeftijd	Schulne stand
	40cm-105cm/≤18,5kg	Achteruit kijkende modus		Ongeveer 4 jaar	Stand 1 -6
	76cm-105cm/≤ 18,5kg	Peuterstand		15 maanden tot ongeveer 4 jaar	Stand 1 -6
	100cm-125cm/≤25kg	Juniorstand		3.5 jaar tot 7 jaar	Stand 1 -6

Elektronische module gebruiken

zie afbeeldingen

! Het ISOFIX-waarschuwingssyteem wordt geactiveerd wanneer een van de 3 aansluitingen aan een verankeringspunt is gehaakt. Als een van de 3 vereiste aansluitingen onjuist wordt geïnstalleerd en gespannen, gaat het LED-indicatielampje branden en u hoort een meldingsgeluid. Het volume van het geluid neemt gedurende 3,5 minuten geleidelijk aan toe, en dit wordt vervolgens na 15 minuten eenmaal herhaald als een van de aansluitingen nog steeds niet stevig is aangesloten.
! Wanneer de batterij bijna op is, klinkt het waarschuwingssysteem gedurende 15 seconden om eraan te herinneren om te vervangen door nieuwe batterijen.
! Batterijen worden niet meegeleverd.
Aanbevolen typen batterijen - wegwerp-alkaline, maat AAA (2X1,5V). Gebruik NOOIT verschillende soorten batterijen door elkaar.
Het LED-indicatielampje is uit wanneer alle ISOFIX-aansluitingen stevig zijn bevestigd en gespannen.

1

zie afbeeldingen 3 - 6

Gebruik de afscherming voor inslag opzij

zie afbeeldingen 7 - 8

1. Dit verbeterde kinderzitje wordt geleverd met verwijderbare afscherming voor inslag opzij. Deze afscherming voor inslag opzij moet worden gebruikt aan de deurzijde van het voertuig voor de beste bescherming. Installatie getoond in ?
2. Druk op de ontgrendelknop om de afscherming voor inslag opzij te verwijderen. 8-1&8-2

zie afbeeldingen 9 - 10

Knijp de instelknop schuinstand in 9 om het verbeterde kinderzitje in de juiste stand te zetten. De hoeken van de stand zijn afgebeeld in afb. 10.

De babystand, peuterstand en juniorstand hebben allemaal 6 hellende standen.

voor hoofdsteun en schouderriemen

zie afbeeldingen 11 - 13

1. Pas de hoogtesteun aan en controleer of de schouderriemen op de juiste hoogte zijn volgens 11 & 12 & 13
   ! Bij gebruik in de babystand moet de hoogte voor de schouderriemen gelijklopen met of net onder de schouders van het kind staan. 11-1
   ! Bij gebruik in de peuterstand moet de hoogte voor de schouderriemen gelijklopen met of net boven de schouders van het kind staan. 11-2

! Bij gebruik in de juniorstand moet de hoogte voor de schouderriemen gelijklopen met de schouders van het kind.

1. Hef de hendel voor de afstelling van de hoofdsteun op en trek tegelijkertijd de hoofdsteun op of druk het omlaag tot het in een van de 7 standen klikt. De standen van de hoofdsteun zijn afgebeeld in 3.

11 1 2

zie afbeeldingen 14 - 25

! Plaats ISOFIX-geleiders in ISOFIX-verankeringspunten (zie gebruikershandleiding van voertuig). 14
! Voor het verlengen van de ISOFIX-aansluitingen, moet u de ISOFIX-instelknop eerst ingedrukt houden. 15

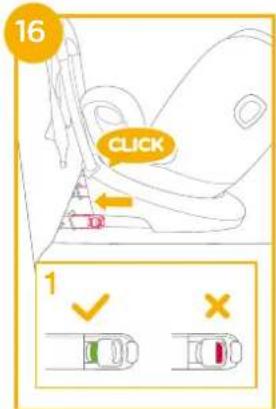

! Controleer of beide ISOFIX-bevestigingsaansluitingen stevig vastzitten in hun ISOFIX-ankerpunten. De kleur van de indicatoren op beide ISOFIX-connectoren moet volledig groen zijn. 16
! Trek aan beide ISOFIX-connectoren om ervoor te zorgen dat ze stevig zijn aangesloten.
! Zorg ervoor dat beide LED-indicatielampjes van de ISOFIX uit gaan nadat de ISOFIX-connectoren zijn aangesloten. Elk LED-lampje geeft aan of de ISOFIX-connector aan dezelfde zijde wel of niet goed is aangesloten. 17

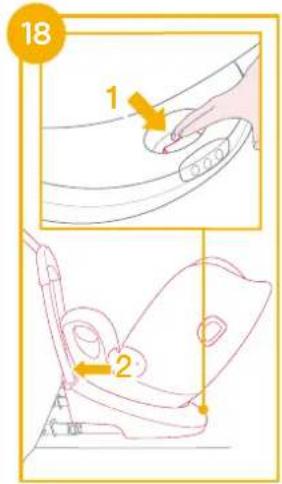

! Druk nogmaals op de ISOFIX-instelknoppen terwijl u het zitje naar achteren drukt totdat het in contact komt met de rugleuning van de autostoel. 151

18 1 2

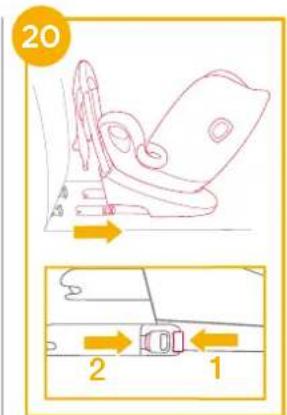

! Druk op en geef de ISOFIX-connectors vrij van ISOFIX-verankering. 20

20 2 1

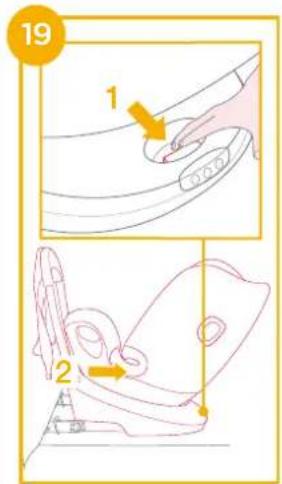

De stoel verwijderen

! Om te verwijderen uit het voertuig, drukt u op de ISOFIX-instelknop en trekt u het verbeterde kinderzitje weg van de stoel. 19

19 1 2

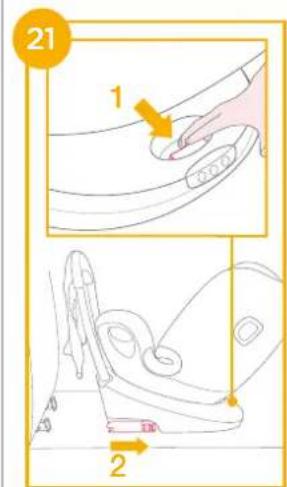

Voor het voorkomen van schade tijdens transport, drukt u op de ISOFIX-instelknop 21 -1 en vouwt u de aansluiting volledig. 21 -2

21 1 2

Om het bovenkoord voor gebruik te verlengen, drukt u op de koordafsteller en trekt u om het koord langer te maken. 22

Maak de koordhaak stevig vast aan het verankeringspunt van het voertuig. (zie gebruikershandleiding voertuig). 23

! Zorg ervoor dat de haak stevig vast zit aan het verankeringspunt. De kleur van de indicator op de koordafsteller moet volledig groen zijn. ^24

22 1

! Als de hellingshoek wordt aangepast, controleer dan de spanning op het bovenkoord of maak het los om de hoek aan te passen en span het opnieuw.
! Als het LED-indicatielampje van de bovenste band (in het midden) niet gaat branden, betekent dit dat de bovenste band stevig is aangesloten. 25

Gebruiken in de babystand (Lengte kind 40cm-105cm/gewicht kind ≤ 18,5kg/ kind - 4 jaar oud)

zie afbeeldingen 26 - 32

! Installeer het verbeterde kinderzitje op de achterbank en plaats het kind vervolgens in het verbeterde kinderzitje.

Druk op de draaiknop om te draaien voor eenvoudiger plaatsen/uitnemen van het kind aan de zijkant, en draai de stoel vervolgens naar de achteruit kijkende stand. 26 & 27

! Druk op de draaiknop op een van beide zijden voor het draaien van het verbeterde kinderzitje.

25 ↓ × ✓

26 1 2 1 2

Het kind vastzetten

1. Voor het verlengen van de schoudergordels, drukt u op de instelknop voor de riemen terwijl u de schoudergordels eruit trekt om losser te maken. (pak beide schouderkussens vast om te trekken). 28
2. Maak de gesp van de gordels los door op de rode knop te drukken.

1. Maak de gespen aan beide zijden van de stoel vast als getoond in 30, die zich bevinden aan beide zijden van de stoel zodat het kind gemakkelijker in de vooruit kijkende modus geplaatst kan worden.

Het baby-inzetstuk gebruiken

We adviseren het gebruik van het volledige baby-inzetstuk zolang de baby kleiner is dan 60cm of tot het te groot is voor het inzetstuk. Het babyinzetstuk verbetert de bescherming tegen zijdelingse inslagen.

1. Zet het kind in het verbeterde kinderzitje en steek beide armen door de riemen.

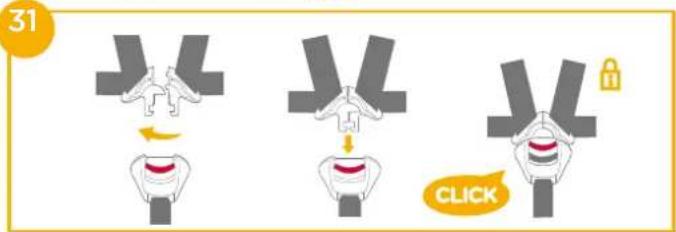

2. Maak de gesp vast. Raadpleeg 31

31 CLICK

1. Trek de rieminstelling omlaag en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit. 32
   ! Houd het kind altijd goed vast in de gordels door het wegnemen van alle vrije ruimte.

32

Gebruiken in de peuterstand

(Lengte kind 76cm-105cm/gewicht kind ≤18,5kg/15 maanden - 4 jaar oud)

zie afbeeldingen 33 - 36

! Installeer het verbeterde kinderzitje op de autostoel en plaats het kind vervolgens in het verbeterde kinderzitje.
! Verwijder het baby-inzetstuk bij de peuterstand.

33

Maak de gespen aan beide zijden van de stoel vast als getoond in 35, die zich bevinden aan beide zijden van de stoel zodat het kind gemakkelijker in de vooruit kijkende modus geplaatst kan worden.

! Maak de gesp vast.
! De kleur van de indicatoren op beide ISOFIX-bevestigingsconnectoren moet volledig groen zijn.
! De kleur van de indicatoren op de koordafsteller moet volledig groen zijn. Ⓤ-2
! Controleer of het kinderzitje goed vast zit door aan beide ISOFIX-aansluitingen te trekken.
! Trek de rieminstelling omlaag en stel hem op de juiste lengte af om ervoor te zorgen dat uw kind goed vast zit.
! Houd het kind altijd goed vast in de gordels door het wegnemen van alle vrije ruimte.

Gebruiken in de juniorstand (Lengte kind 100cm-125cm/gewicht kind < 25kg/3.5 - 7 jaar oud)

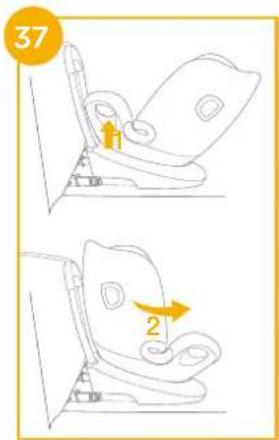

zie afbeeldingen 37 - 44

! Installeer het verbeterde kinderzitje op de autostoel en plaats het kind vervolgens in het verbeterde kinderzitje.

! Verwijder het baby-inzetstuk bij de juniorstand.

37 2

38

! Berg de kruisriemkap op een veilige plaats op. 39
! Berg de gesp en schoudergordel samen met de schoudergordelkap op in het compartiment zoals getoond in de afbeeldingen. 40 & 41 & 42 & 43

! De kleur van de indicatoren op beide ISOFIX-bevestigingsconnectoren moet volledig groen zijn. 44-1
! De kleur van de indicatoren op de koordafsteller moet volledig groen zijn. 44-2
! Het verbeterde kinderzitje kan niet worden gebruikt als de gesp van de veiligheidsriem (vrouwelijke gespkant) te lang is om het verbeterde kinderzitje veilig vast te zetten. 34-3
! De schouderriem moet door de schouderriemgeleider gaan. 44-4
! Controleer of het kinderzitje goed vast zit door aan beide ISOFIX-aansluitingen te trekken.

! Gebruik nooit een middelriem van de auto over het kind.
Gebruik de schouderriem niet los of onder de arm.
Gebruik de schouderriem niet achter de rug van het kind.
! Laat het kind niet omlaag glijden in het verbeterde kinderzitje vanwege de kans op verwurging.

Zachte voorwerpen losmaken

zie afbeeldingen 45 - 48

Druk op de rode knop om de riem te ontgrendelen. 45

Volg de stappen 46 - 48 voor het losmaken van zachte voorwerpen.

Om het zachte materiaal opnieuw te bevestigen, herhaalt u de bovenstaande stappen in omgekeerde volgorde.

45

Verzorging en onderhoud

Was de stoelbedekking en binnenvoering met koud water onder 30°C.
! De zachte voorwerpen niet strijken.
! De zachte voorwerpen niet bleken of laten stomen.
! Gebruik geen onverdund schoonmaakmiddel benzine of andere organische materialen om het verbeterde kinderzitje of de voet te wassen. Dat kan het verbeterde kinderzitje beschadigen.
! De stoelbedekking en binnenvoering niet uitwringen om ze te drogen. Daardoor kunnen de stoelbedekking en binnenvoering kreukelen.
! Hang de zachte voorwerpen en binnenvoering in de schaduw op.
! Haal het verbeterde kinderzitje en de voet uit de autostoel als het voor langere tijd niet wordt gebruikt. Berg het verbeterde kinderzitje op een koele en droge plaats op, waar uw kind er niet bij kan.
! Knoei niet met de gordelaansluitingen tijdens reiniging.

OPMERKING
