MANUALE UTENTE I-Spin Multiway Joie

IT Manuale di istruzioni

SE Bruksanvisning

consultati imaginile ① - ②

consultati imaginile 3 - 6

consultati imaginile 8 - 10

consultati imaginile 11 - 13

consultati imaginile 14 - 25

consultati imaginile 37 - 44

IT Benvenuto in Joie™

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di partecipare al tuo viaggio assieme al tuo bambino. Viaggiando con il sistema di ritenuta per bambini avanzato i-Spin Multiway, stai utilizzando un sistema di ritenuta per bambini i-Size di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.

Per utilizzare il sistema di ritenuta per bambini avanzato Joie con agganci i-Size ISOFIX in conformità alla normativa ECE R129, il bambino deve soddisfare i seguenti requisiti.

Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/max. 18,5 kg; Modalità in senso di marcia: Altezza del bambino 76cm-125cm/max. 25kg;

Base

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella parte posteriore del seggiolino, come mostrato nella figura a destra.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

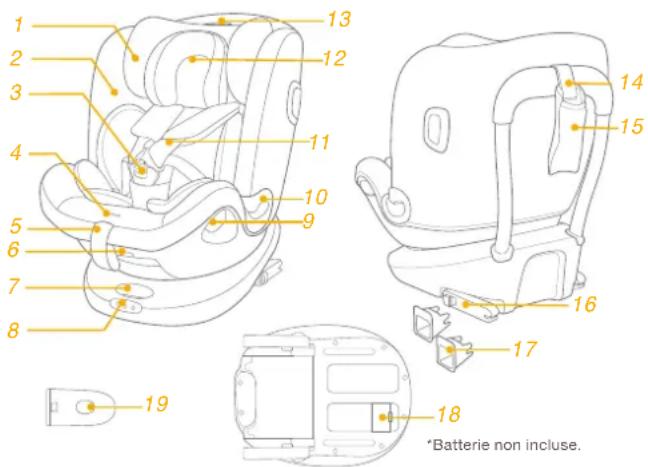

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 Poggiatesta
2 Fodera
3 Fibbia
4 Pulsante di regolazione della cintura
5 Regolatore
6 Pulsante di regolazione della reclinazione
7 Pulsante di regolazione ISOFIX
8 Display elettronico a LED
9 Pulsante di rotazione
10 Guida per la cintura addominale

11 Bretelle
12 Inserto per neonati
13 Leva di regolazione poggiatesta
14 Cinghia dell'imbracatura superiore
15 Sacca per conservare l'imbracatura superiore
16 Attacco ISOFIX
17 Guide attacchi ISOFIX
18 Vano batterie
19 Protezione da impatto laterale
*Deve essere solo sul lato portiera

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 *Batterie non incluse.

AVVERTENZA

! PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini potenziato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
! NON usare sistemi di ritenuta per bambini in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo.
! Per utilizzare il sistema di ritenuta per bambini avanzato in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti.
! Modalità contraria al senso di marcia: Altezza del bambino 40 cm-105 cm/max. 18,5 kg
! Modalità in senso di marcia: Altezza del bambino 76cm-125cm/max. 25kg;
! IMPORTANTE: NON UTILIZZARLO NEL SENSO DI MARCIA PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (fare riferimento alle istruzioni).
Il sistema di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni.
! Le cinghie che tengono il sistema di ritenuta per bambini sul veicolo devono essere strette. Le cinghie che trattengono il bambino devono essere regolate sul corpo del bambino e le cinghie non devono essere attorcigliate.

AVVERTENZA

! NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul sistema di ritenuta per bambini.
! Dopo aver messo il bambino nel sistema di ritenuta per bambini, utilizzare correttamente la cintura di sicurezza. È estremamente importante che la cinghia addominale sia indossata in basso in modo da sostenere il bacino.
Il sistema di ritenuta del bambino deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.
! Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza approvazione dell'autorità competente, e il pericolo di non seguire attentamente le istruzioni a di installazione fornite dal produttore del sistema di ritenuta del bambino.
! Tenere il sistema di ritenuta per bambini lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini prima di far sedere il bambino.
! NON lasciare mai il bambino incustodito nel sistema di ritenuta per bambini.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.

AVVERTENZA

Il sistema di ritenuta per bambini NON DEVE ESSERE UTILIZZATO senza il rivestimento imbottito.
Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del sistema di ritenuta.
! Prima di acquistare questo sistema di ritenuta per bambini potenziato, assicurarsi che possa essere installato correttamente nel veicolo.
! NESSUN sistema di ritenuta per bambini potenziato è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del sistema di ritenuta per bambini migliorato riduce il rischio di lesioni gravi o mortali per il bambino.
! NON installare il sistema di ritenuta per bambini senza osservare le istruzioni del presente manuale. Si potrebbero causare lesioni o decesso.
! NON utilizzare questo sistema di ritenuta per bambini se presenta danni o parti mancanti.
! NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere, correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

Per installazione con sistema ISOFIX + imbracatura superiore

1. È un sistema di ritenuta per bambini migliorato i-Size. È omologato secondo la Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale di istruzioni del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini.

Installazione con cintura a 3 punti + Sistema ISOFIX + Imbracatura superiore

1. È un sistema di ritenuta per bambini migliorato con rialzo i-Size. È omologato secondo la Normativa UN N.129, per l'uso principale nelle "posizioni dei sedili i-Size", come indicato dai produttori dei veicoli nel manuale di istruzioni del veicolo.

2. In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini.

Materiali Plastica, metallo, tessuto

N. brevetto In attesa di brevetto

Scelta della modalità di installazione

ECE R129	Dimensioni del bambino	Modalità di installazione	Installazione	Età di riferimento	Posizione reclinata
	40 cm-105 cm/ ≤18,5 kg	Modalità contraria al senso di marcia		Circa 4 anni	Posizione 1-6
	76 cm-105 cm /≤ 18,5 kg	Modalità "Primi passi"		Da 15 mesi a circa 4 anni	Posizione 1-6
	100cm-125cm/ ≤25kg	Modalità Junior		Da 3.5 a 7 anni	Posizione 1-6

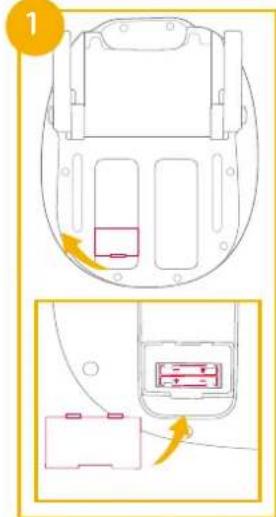

Uso del modulo elettronico

vedere le figure 1 - 2

Il sistema di avviso ISOFIX si aggancia quando uno dei 3 connettori viene agganciato al punto di ancoraggio. Se uni dei 3 collegamenti richiesti non è correttamente installato e teso, il LED si accende e si avverte un suono di notifica. Il suono aumenterà gradualmente di volume per 3,5 minuti, quindi si ripete una volta dopo 15 minuti se uno dei connettori non è ancora collegato saldamente.
! Quando la batteria è scarica, il sistema di avviso emette un segnale acustico che dura 15 secondi per ricordare di sostituire con batterie nuove.
! Le batterie non sono incluse.
Tipo consigliato: batterie alcaline usa e getta, formato AAA (2X1,5 V). NON mescolare MAI diversi tipi di batterie.
! Il LED si spegne quando tutti i connettori ISOFIX sono saldamente fissati e tensionati.

Dubbi sull'installazione

vedere le figure

Usare la protezione da impatto laterale

vedere le figure 7 - 8

1. Il sistema di ritenuta per bambini migliorato è fornito con protezione da impatto laterale rimovibile.
   Questa protezione da impatto laterale deve essere utilizzata sul lato della portiera del veicolo per una migliore protezione. Installazione mostrata in 7.
2. Premere il pulsante di rilascio per rimuovere la protezione da impatto laterale. 8-1&8-2

Regolazione della reclinazione

vedere le figure 9 - 10

Premere il pulsante di regolazione della reclinazione 9 per regolare il sistema di ritenuta per bambini avanzato nella posizione corretta. Gli angoli di reclinazione sono mostrati in 10.

Sono disponibili 6 posizioni di reclinazione in Modalità bambino, Modalità fratellare e Modalità "Junior".

Regolazione dell'altezza del poggiatesta e delle bretelle

vedere le figure 11 - 13

1. Regolare il poggiatesta e controllare se le cinture per le spalle sono all'altezza corretta in base a 11 & 12 & 13
   ! Se utilizzato in Modalità bambino, la cintura per le spalle deve essere all'altezza o appena sotto la parte superiore delle spalle del bambino. 11 -1
   ! Se utilizzato in Modalità fratellare, la cintura per le spalle deve essere all'altezza o appena Sopra le spalle la parte superiore delle spalle del bambino. 11-2
   ! Se utilizzate in Modalità "Junior", le guide della cintura di sicurezza devono essere all'altezza o appena sotto le spalle del bambino. 12

2. Sollevare la leva di regolazione del poggiatesta, mentre si tira verso l'alto o si spinge verso il basso il poggiatesta finché non scatta in una delle 7 posizioni. Le posizioni del poggiatesta sono mostrate in 13.

11 1 2

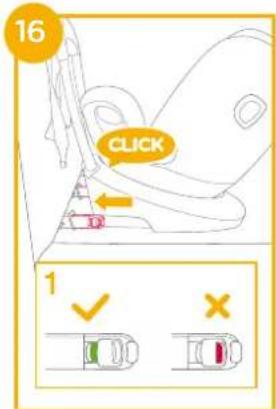

Installazione della base

vedere le figure

! Inserire le guide ISOFIX nei punti di ancoraggio ISOFIX (vedere il manuale di istruzioni del veicolo).

! Per estendere i connettori ISOFIX, tenere prima premuto il pulsante di regolazione ISOFIX. 15

! Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio degli ISOFIX. Il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. 16
! Tirare entrambi gli attacchi ISOFIX per assicurarsi che siano collegati saldamente.
! Assicurarsi che entrambi i LED ISOFIX si spengano dopo aver collegato gli attacchi ISOFIX. Ogni LED indica se il connettore ISOFIX sullo stesso lato è collegato correttamente o meno. 17

! Premere il pulsante di regolazione ISOFIX mentre si spinge il seggiolino indietro finché non viene a contatto con lo schienale del sedile del veicolo.

18 1 2

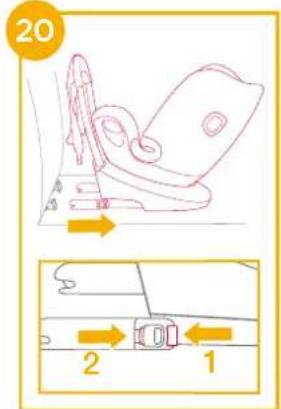

! Premere e rilasciare gli attacchi ISOFIX dall'ancoraggio ISOFIX.

20 2 1

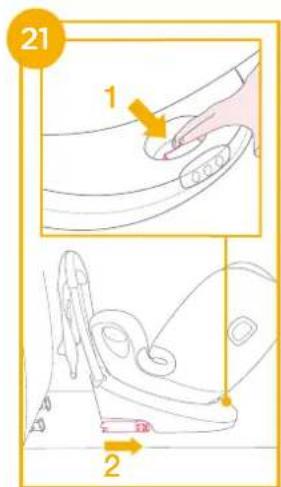

Per evitare danni durante il trasporto, premere il pulsante di regolazione ISOFIX 21 -1 e piegare completamente l'attacco. 21 -2

21 1 2

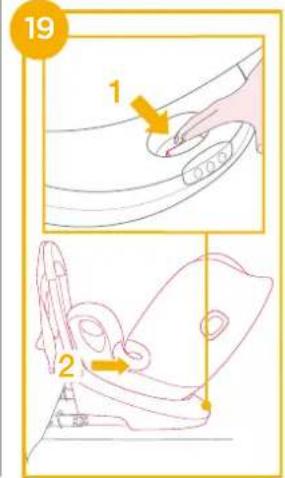

Rimozione del seggiolino

! Per rimuoverlo dal veicolo, premere il pulsante di regolazione ISOFIX ed estrarre il sistema di ritenuta per bambini dal sedile. 19

19 1 2

Per estendere l'imbracatura superiore, premere il pulsante sul regolatore dell'imbracatura e tirare per allungare.

Collegare saldamente il gancio dell'imbracatura sul punto di ancoraggio del veicolo. (Vedere il manuale di istruzioni del veicolo).

! Assicurarsi che il gancio dell'imbracatura sia fissato saldamente al punto di ancoraggio. Il colore dell'indicatore sul regolatore cinghia dell'imbracatura deve essere completamente verde. 24

22 2 1

! Se l'angolo di reclinazione è regolato, controllare la tensione sull'imbracatura superiore o allentare per regolare l'angolazione, quindi ritensionare.
Se il LED dell'imbracatura superiore (al centro) non si accende significa che l'imbracatura superiore è collegata saldamente. 25

Uso della Modalità bambino (Altezza del bambino 40 cm-105 cm/Peso del bambino ≤18,5 kg/Neonato - 4 anni)

vedere le figure 25 - 32

! Montare prima il sistema di ritenuta per bambini migliorato sul sedile posteriore della vettura e riporre poi il bambino nel sistema di ritenuta per bambini migliorato.

Premere il pulsante di rotazione per ruotare al fine di sistemare/togliere lateralmente il bambino in modo più semplice, quindi ruotare il sedile alla posizione contraria al senso di marcia.

! Premere il pulsante di rotazione su uno dei lati per ruotare il sistema di ritenuta per bambini.

25 ↓ × ✓

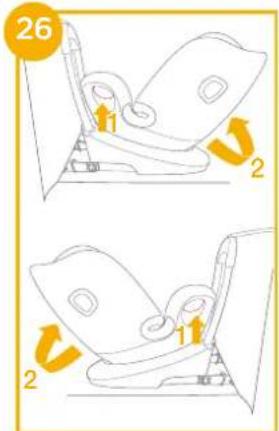

26 1 2 1 2

Bloccaggio del bambino

1. Per allungare le cinture di sicurezza per le spalle, premere il pulsante di regolazione dell'imbracatura mentre si estraggono le cinture per le spalle per allentarle. (Prendere entrambe le imbottiture per le spalle e tirare). ^28
2. Sganciare la fibbia delle bretelle premendo il pulsante rosso. 29

27

1. Fissare le fibbie su entrambi i lati del sedile come mostrato in 30 per agevolare il posizionamento del bambino in modalità in senso di marcia.

Uso dell'inserto per neonati

30

Si consiglia di utilizzare l'inserto completo finché il bambino non raggiunge i 60 cm o non diventa troppo grande per l'inserto. La fascia per neonati aumenta la protezione dagli impatti laterali.

1. Mettere il bambino nel sistema di ritenuta per bambini migliorato e infilare le braccia nelle cinture.
2. Agganciare la fibbia. Fare riferimento a 37

31

1. Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente fissato. 32
   ! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti.

32

Uso in Modalità fratellare

(Altezza del bambino 76 cm-105 cm/Peso del bambino≤18,5 kg/15 mesi - 4 anni)

vedere le figure

! Montare prima il sistema di ritenuta per bambini sul sedile del veicolo, quindi riporre il bambino nel sistema di ritenuta per bambini migliorato.

33

! Rimuovere il cuscino per neonati in Modalità fratellare.

34

! Fissare le fibbie su entrambi i lati del sedile come mostrato in 35 per agevolare il posizionamento del bambino in modalità in senso di marcia.

! Agganciare la fibbia.
Il colore degli indicatori su entrambi i connettori degli attacchi ISOFIX deve essere completamente verde. 36-1
Il colore degli indicatori sul regolatore cinghia dell'imbracatura deve essere completamente verde. 36-2
! Assicurarsi che il sistema di ritenuta per bambini sia installato saldamente tirando entrambi gli attacchi ISOFIX.
! Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente fissato.
! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti.

Uso in Modalità "Junior" (Altezza del bambino 100 cm-125 cm/Peso del bambino≤25 kg/3.5 - 7 anni)

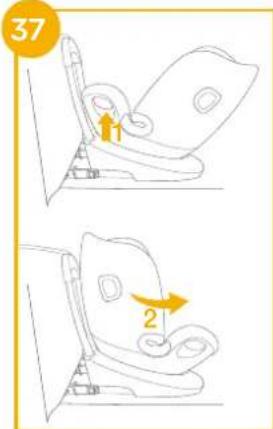

vedere le figure 37 - 14

! Montare prima il sistema di ritenuta per bambini sul sedile del veicolo, quindi riporre il bambino nel sistema di ritenuta per bambini migliorato.
! Rimuovere il cuscino per neonati in Modalità "Junior".

37 2

38

! Conservare la copertura della cintura spartigambe in un luogo sicuro.
! Conservare la fibbia e le bretelle con la copertura bretelle nel vano come nelle immagini mostrate. 40 & 41 & 42 & 43

! Il colore degli indicatori su entrambi i connettori degli attacchi ISOFIX deve essere completamente verde. 44-1
Il colore degli indicatori sul regolatore cinghia dell'imbracatura deve essere completamente verde. 44-2
Non è possibile utilizzare il sistema di ritenuta per bambini se la fibbia della cintura di sicurezza (estremità femmina della fibbia) è troppo lunga per ancorare in modo sicuro il sistema di ritenuta per bambini. 43-3
! La cinture per le spalle deve passare attraverso la relativa guida. 24-4
! Assicurarsi che il sistema di ritenuta per bambini sia installato saldamente tirando entrambi gli attacchi ISOFIX.

! Non utilizzare mai solo con cintura addominale del veicolo intorno alla parte anteriore del bambino.
! Non utilizzare la cintura per le spalle allentata o posizionata sotto il braccio.
! Non utilizzare la cintura per le spalle dietro le spalle del bambino.
! Non consentire al bambino di scivolare nel sistema di ritenuta per bambini in caso di strangolamento.

Rimozione del rivestimento imbottito

vedere le figure 45 - 48

Premere il pulsante rosso per sganciare la fibbia. 45 Seguire i passi 46 - 48 per rimuovere il rivestimento imbottito.

Per inserire di nuovo il rivestimento imbottito, ripetere le procedure di cui sopra in ordine inverso.

45

! Lavare la fodera e l'imbottitura interna con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
Non usare un detergente non diluito benzina o altri solventi organici per lavare il sistema di ritenuta per bambini o la base. Potrebbero danneggiare il sistema di ritenuta per bambini.
Non attorcigliare la fodera e l'imbottitura interna per asciugare. Si potrebbero lasciare grinze sulla fodera e l'imbottitura interna.
! Appendere la fodera e l'imbottitura interna all'ombra per asciugare.
! Rimuovere il sistema di ritenuta per bambini avanzato e la base dal sedile del veicolo se non vengono usati per un lungo periodo di tempo. Conservare il sistema di ritenuta per bambini avanzato in un luogo fresco, asciutto e a cui il bambino non può accedere.
! Non manomettere gli attacchi della cintura durante la pulizia.
