Ürün Tipi	Hava Temizleyici
Marka	Kärcher
Model	AFG 100
Boyutlar (Y × Taban Çapı)	1120 × 320 mm
Ağırlık	13 kg
Güç Kaynağı	110-240 V ~ 50/60 Hz
Nominal Güç	< 60 W
Bekleme Gücü Tüketimi	< 0,5 W
Ses Seviyesi	37 - 65 dB(A)
Filtrasyon Teknolojisi	3 kademeli filtre kartuşu: Ön filtre F7, EPA E11 filtre, aktif karbon filtre, plazma katalizör
Sensör	VOC sensörü (uçucu organik bileşikler)
Fan	5 hız + otomatik mod
Zamanlayıcı	1 ila 99 saat
LED Aydınlatma	10 renk + otomatik değişim, 10 parlaklık seviyesi
Önerilen Alan	60 m²'ye kadar
Çalışma Sıcaklığı	10 °C ila 30 °C
Çalışma Nemi	%20 ila %80 HR
Bakım	Dış kısmı yumuşak bir bezle temizleyin; ön filtreyi her 3-6 ayda bir temizleyin/değiştirin; filtre kartuşunu yaklaşık her 3 yılda bir değiştirin
Güvenlik	10 dakika hareketsiz kalındığında otomatik kapanma; çocuk kilidi (8 yaş ve üzeri); arıza durumunda kapanma
Yedek Parçalar	Ön filtre (ref. 6.640-869.0), 3 kademeli filtre kartuşu (ref. 6.640-870.0)
Garanti	Satın alma ülkesinde geçerli koşullara göre (Kärcher teknik servisine bakın)
Satış Sonrası Hizmet	Yerel Kärcher şubesiyle iletişime geçin
Sertifikalar	CE (2014/35/AB, 2014/30/AB, 2011/65/AB direktifleri)

Sık sorulan sorular - AFG 100 Kärcher

AFG 100'ün tabanını ve filtre kartuşunu nasıl kurarım?

Hava temizleyiciyi, tabanı, vidayı ve altıgen anahtarı çıkarın. Vidayı tabana takın, ardından tabanı anahtarla destek borusuna vidalayın. Cihazı tabanın üzerine yerleştirin. Filtre kartuşunu cihazdan çıkarın, koruyucu filmi ve nakliye emniyetlerini çıkarın, ardından üç pimi yuvalara hizalayarak takın. Kontrol ünitesini doğru şekilde yerine oturtun.

Cihazı nasıl açarım ve fanı nasıl çalıştırırım?

Fişi prize takın, ardından Açma/Kapama tuşuna basın. Cihaz son ayarla başlar. Fanı çalıştırmak için fan tuşuna iki kez basın (kapalıysa). Fan son seviyeden devam eder. Kapatmak için aynı tuşa iki kez basın.

Fan hızı nasıl ayarlanır?

Fan tuşuna basın, ardından seviyeyi 1'den 5'e ayarlamak için + ve - tuşlarını kullanın. Otomatik mod (AU), hızı VOC sensörü tarafından ölçülen hava kalitesine göre ayarlar. Otomatik moda geçmek için AU görünene kadar + tuşuna basın.

Otomatik mod nasıl kullanılır?

+ tuşuna "AU" görünene kadar basarak AU seviyesini seçin. VOC sensörü, çalıştırmadan sonra yaklaşık 2 dakika boyunca havayı değerlendirir, ardından fan otomatik olarak ayarlanır. Otomatik mod, kirlilik seviyesine göre arıtmayı optimize eder.

LED aydınlatma rengi nasıl ayarlanır?

Renk tuşuna basın. 10 sabit renk (0'dan 10'a) veya otomatik değişim modları (A1'den A9'a) arasından seçim yapmak için + ve - kullanın. Bir rengi değiştirmek için, Renk tuşuna yanıp sönene kadar basılı tutun, +/- ile ayarlayın, ardından onaylamak için tekrar basın. Dikkat: Renkler yalnızca parlaklık 0 değilse değiştirilebilir.

Zamanlayıcı nasıl programlanır?

Kalan süreyi görüntülemek için Zamanlayıcı tuşuna basın. 1 ila 99 saat arasında ayarlamak için + ve - kullanın. Kalan süre tam saat olarak görüntülenir; cihaz sonunda otomatik olarak kapanır. İptal etmek için Zamanlayıcı tuşuna iki kez basarak 0'a sıfırlayın.

Ön filtre ne zaman ve nasıl değiştirilir?

Ön filtre her 3 ila 6 ayda bir veya servis LED'i yanıp söndüğünde (hata kodu E7) değiştirilmelidir. Çıkarmak için klipsleri tabana doğru bastırın ve alttan çıkarın. Yeniyi alttan yerine oturana kadar takın. Değişimden sonra, E7 kodu görüntülenirken - tuşuna basarak ekranı sıfırlayın.

3 kademeli filtre kartuşu ne zaman ve nasıl değiştirilir?

Filtre kartuşu yaklaşık her 3 yılda bir veya servis LED'i yandığında (ön uyarı için E1, kullanım ömrü sonu için E5) değiştirilmelidir. Değiştirmek için kontrol ünitesini çıkarın, aşağı katlayın, ardından eski kartuşu tutamağından çekerek çıkarın. Yeniyi pimleri hizalayarak takın, ardından kontrol ünitesini yerine takın.

Hata kodu görüntülenirse ne yapmalıyım?

Servis LED'i yanıyorsa, hata kodunu görüntülemek için Servis tuşuna iki kez basın. Kullanım kılavuzundaki tabloya bakın: örn., E1 = filtre kartuşunu yakında değiştirin, F2 = fan bloke oldu. Giderme talimatlarını izleyin: filtreleri kontrol edin, cihazı yeniden başlatın veya hata devam ederse teknik servise başvurun.

Uyulması gereken temel güvenlik talimatları nelerdir?

Sadece belirtilen voltajda alternatif akıma bağlayın. Hava giriş/çıkışlarını kapatmayın. Temizlemeden önce fişi çekin. Patlayıcı veya nemli ortamlarda (banyo) kullanımı yasaktır. 8 yaşından küçük çocuklar ve kısıtlı yeteneklere sahip kişiler gözetim altında olmalıdır. Sadece orijinal Kärcher yedek parçalarını kullanın.

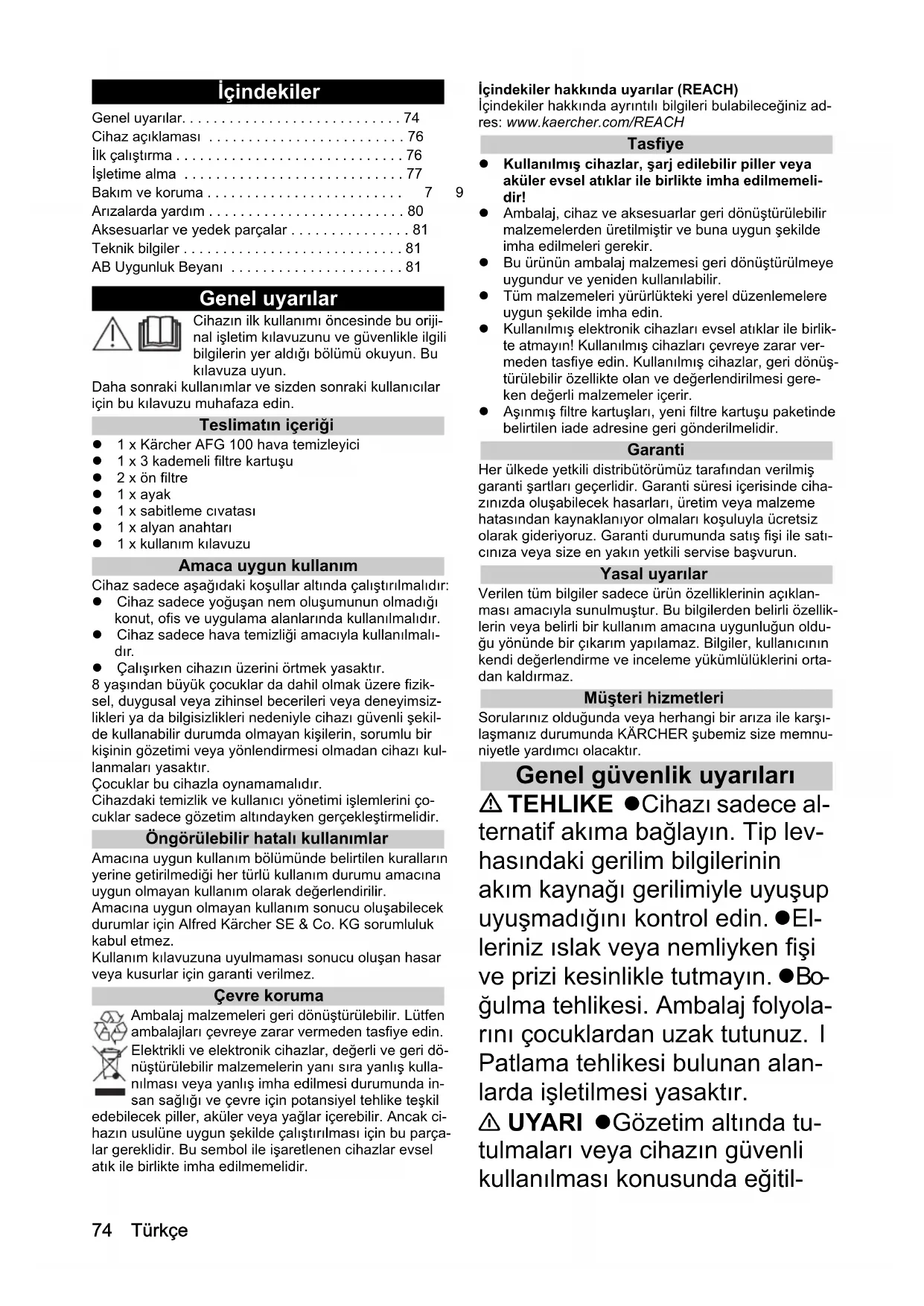

KULLANIM KILAVUZU AFG 100 Kärcher

Aksesuarlar ve yedek parçalar 81

Teknik bilgiler 81

AB Uygunluk Beyanı 81

Genel uyarılar

Cihazın ilk kullanımı öncesinde bu orijinal işletme kılavuzunu ve güvenlikle ilgili bilgilerin yer aldığı bölümü okuyun. Bu kılavuza uyun.

Daha sonraki kullanımlar ve sizden sonraki kullanıcılar için bu kılavuzu muhafaza edin.

Teslimatın içeriği

1 x Kärcher AFG 100 hava temizleyici - 1 x 3 kademeli filtre kartuşu - 2 x ön filtre - 1 x ayak - 1 x sabitleme vidası - 1 x alyan anahtarı - 1 x kullanım kılavuzu

Amaca uygun kullanım

Cihaz sadece aşağıdaki koşullar altında çalıştırılmalıdır:

Cihaz sadece yoğuşan nem oluşumunun olmadığı konut, ofis ve uygulama alanlarında kullanılmalıdır. Cihaz sadece hava temizliği amacıyla kullanılmalıdır. - Çalışırken cihazın üzerini örtmek yasaktır.

8 yaşından büyük çocuklar da dahil olmak üzere fiziksel, duygusal veya zihinsel becerileri veya deneyimsizlikleri ya da bilgisizlikleri nedeniyle cihazı güvenli şekilde kullanabilir durumda olmayan kişilerin, sorumlu bir kişinin gözetimi veya yönlendirmesi olmadan cihazı kullanmaları yasaktır.

Çocuklar bu cihazla oynamamalıdır.

Cihazdaki temizlik ve kullanıcı yönetimi işlemlerini çocuklar sadece gözetim altındayken gerçekleştirmelidir.

Öngörülebilir hatalı kullanımlar

Amacına uygun kullanım bölümünde belirtilen kuralların yerine getirilmediği her türlü kullanım durumu, amacına uygun olmayan kullanım olarak değerlendirilir.

Amacına uygun olmayan kullanım sonucu oluşabilecek durumlar için Alfred Kärcher SE & Co. KG sorumluluk kabul etmez.

Kullanım kılavuzuna uyulmaması sonucu oluşan hasar veya kusurlar için garanti verilmez.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Tasfiye

Kullanılmış cihazlar, şarj edilebilir piller veya aküler evsel atıklar ile birlikte imha edilmemelidir! - Ambalaj, cihaz ve aksesuarlar geri dönüştürülebilir malzemelerden üretilmiştir ve buna uygun şekilde imha edilmeleri gerekir. - Bu ürünün ambalaj malzemesi geri dönüştürülmeye uygundur ve yeniden kullanılabilir. - Tüm malzemeleri yürürlükteki yerel düzenlemelere uygun şekilde imha edin. - Kullanılmış elektronik cihazları evsel atıklar ile birlikte atmayın! Kullanılmış cihazları çevreye zarar vermeden tasfiye edin. Kullanılmış cihazlar, geri dönüştürülebilir özellikte olan ve değerlendirilmesi gereken değerli malzemeler içerir. - Aşınmış filtre kartuşları, yeni filtre kartuşu paketinde belirtilen iade adresine geri gönderilmelidir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyor olmaları koşuluyla ücretsiz olarak gideriyoruz. Garanti durumunda satışı yapan satıcınıza veya size en yakın yetkili servise başvurun.

Yasal uyarılar

Verilen tüm bilgiler sadece ürün özelliklerinin açıklanması amacıyla sunulmuştur. Bu bilgilerden belirli özelliklerin veya belirli bir kullanım amacına uygunluğun olduğu yönünde bir çıkarım yapılamaz. Bilgiler, kullanıcının kendi değerlendirme ve inceleme yükümlülüklerini ortadan kaldırmaz.

Müşteri Hizmetleri

Sorularınız olduğunda veya herhangi bir arıza ile karşılaştığınızda KARCHER şubemiz size memnuniyetle yardımcı olacaktır.

Genel güvenlik uyarıları

TEHLİKE: Cihazı sadece alternatif akıma bağlayın. Tip levhasındaki gerilim bilgilerinin akım kaynağı gerilimiyle uyuşup uyuşmadığını kontrol edin. Elleriniz ıslak veya nemliyken fişi ve prizi kesinlikle tutmayın. Boğulma tehlikesi. Ambalaj folyolarını çocuklardan uzak tutunuz. Patlama tehlikesi bulunan alanlarda kullanılması yasaktır.

UYARI: Gözetim altında tutulmaları veya cihazın güvenli kullanımı konusunda eğitilmiş olmaları ve kullanımdan kaynaklanan tehlikeleri anlamaları durumunda fiziksel, duyusal veya zihinsel yetenekleri azalmış veya yeterli deneyime ve bilgiye sahip olmayan kişiler cihazı kullanabilir.

8 yaş üzeri çocuklar, sadece güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımı ile ilgili eğitilmedikleri veya denetim altında olmadıkları ve oluşabilecek tehlikeleri anlamadıkları takdirde cihazı kullanamaz. Bu cihazla çocukların oynaması yasaktır. Cihazla oynamamaları için çocuklar gözetim altında tutulmalıdır. Çocuklar, temizliği ve bakımı sadece gözetim altında yapabilir. Her işletimden önce şebeke fişi ile birlikte şebeke bağlantı hattını hasarlara ilişkin kontrol edin. Hasarlı şebeke bağlantı hattına sahip cihazı çalıştırmayın. Hasarlı şebeke bağlantı hattının en kısa sürede yetkili müşteri hizmetleri / elektrik uzmanı tarafından değiştirilmesini sağlayın. Tüm temizlik ve bakım çalışmalarından önce cihazı kapatın ve elektrik fişini çekin.

TEDBİR: Elektrik fişini kablosundan tutarak prizden çekmeyin. Onarım çalışmalarının, yedek parça yerleştirmenin ve elektrikli yapı parçaları üzerindeki çalışmaların sadece yetkili müşteri hizmetleri tarafından yapılmasını sağlayın.

Hava girişi ve çıkışı kapatılmamalıdır. Her kullanımdan sonra cihazı kapatın ve elektrik fişini çekin. Cihazı bir ısı kaynağının yakınına kurmayın. Cihaz, yetersiz bir havalandırmanın yerine konmaz. Cihaz düz, sarsılmaz bir yüzey üzerinde durmalıdır. Sadece üretici tarafından onaylanmış olan aksesuarları ve yedek parçaları kullanın. Orijinal aksesuarlar ve orijinal yedek parçalar, cihazın güvenli ve arızasız çalışmasını sağlar. Cihazı örneğin banyo veya mutfak gibi nemli bir ortamda veya yüksek sıcaklıklı odalarda çalıştırmayın.

Tehlike kademeleri

△ TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

△ UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

△ TEDBİR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DİKKAT

Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Taşıma

Cihaz mümkünse sadece orijinal ambalajı içerisinde taşınmalı veya geri gönderilmelidir. Orijinal ambalaj mevcut değilse lütfen servis birimimize başvurun.

Cihaz açıklaması

Resimler için grafik sayfasına bakın.

① 3 kademeli filtre kartuşu ② Ön filtre ③ Ayak ④ Zamanlayıcı tuşu ⑤ Fan tuşu ⑥ Parlaklık tuşu ⑦ Renk tuşu ⑧ Kumanda ünitesi ⑨ Sıkma halkası ⑩ Servis LED'i ⑪ Açma/kapatma tuşu ⑫ Hava kalitesi/TS/Servis tuşu ⑬ "+" tuşu ⑭ "-" tuşu ⑮ Ekran

Ürün açıklaması

Oturma odaları, işyerleri, konferans salonları veya bekleme alanları gibi mekanlarda soluduğumuz hava tozlarla ve özellikle de sağlığa zarar veren ince tozlarla dolu. Ayrıca biyolojik ve kimyasal zararlı maddelerin de yoğun etkisi altındayız. Yapısal eksiklikleri, kullanılan malzemeleri, boyaları, ahşap koruyucu maddeleri ve uçucu organik bileşikler adı verilen maddeleri bu durumun nedenleri arasında sayabiliriz. Biz kendimizi zinde hissetmek ve performansımızı her zaman yüksek tutmak istiyoruz. Zararlı ince tozların olmadığı, uçucu organik bileşikler ile tıka basa dolu olmayan, pis kokmayan, bakteri ve virüsler nedeniyle enfeksiyon riskinin daha düşük olduğu ve çocuk odalarında daha az alerjene neden olan temiz bir havayı solumak istiyoruz. KÄRCHER AFG 100 bulunduğu mekanın havasını ince tozlardan, alerjenlerden, bakterilerden, kokulardan ve uçucu organik bileşiklerden arındırır.

Aydınlatma ve renk seçimi

Hoş bir ortam elde etmek için LED halkanın rengini ve parlaklığını kendi isteğinize göre ayarlayabilirsiniz. 10 renk seçeneği ve otomatik renk değiştirme özelliği mevcuttur. Renkler kullanıcı tarafından kendi istediği şekilde ayarlanabilir. Otomatik renk değişiminde tüm renkler yumuşak bir geçişle arka arkaya gösterilir. 10 parlaklık kademesi mevcuttur.

3 kademeli filtre kartuşu (PP)

3 kademeli filtre kartuşu; katalizör filtresinden, aktif karbon filtreden ve EPA filtresinden oluşur. Filtre polipropilen (PP) malzemeden üretilmiştir. E11 EPA filtresi büyüklüğü en fazla 0,3 µm olan toz parçacıklarının, ince tozların, alerjenlerin ve polenlerin filtrelenmesini sağlar.

Plazma elektrodu

Patentli plazma elektrodu; koku molekülleri, virüsler, bakteriler ve sporlar gibi çok küçük, gaz formundaki, organik karbon bileşiklerinin çevreye zarar vermeden giderilmesi için havayı katalize eder. 3 kademeli filtrede parçalanma reaksiyonları olur. Bu sırada plazma 3 kademeli filtreye rejeneratif etki yaparak 3 kademeli filtrenin çok uzun süre boyunca kullanılabilmesine olanak sağlar.

VOC sensörü

VOC sensörü, havadaki kirlilik derecesini ölçen özel bir sensördür.

Fan

Fan 5 farklı ayar kademesinde veya "AU" otomatik işletimde çalıştırılabilir. Otomatik işletim, sensör tarafından belirlenen kirlilik derecesine göre fan kademesini ayarlar.

Zamanlayıcı

1-99 saat arasında ayar yapılabilir. Ayarlanan süre dolduğunda cihaz kapanır. Konuttan veya ofisten çıkıldıktan sonra havanın temizlenmesi için idealdir.

Ön filtre

F7 filtre sınıfındaki ön filtre, emilen hava içerisindeki 3µm' den büyük olan tüm kirleri, ince tozları ve polenleri toplayarak daha sonra gelen filtreleri korumaya alır. Böylece işlevselliğin uzun süre korunması garanti edilir. Filtre polipropilen malzemeden üretilmiştir.

Servis göstergesi ve filtre değişimi

Servis gerektirilmesi gerektiğinde kumanda ünitesindeki servis LED'i yanar. Ön filtrenin değiştirilmesi gerektiğinde servis LED'i yanıp söner.

Terim açıklamaları

VOC (Volatile Organic Compounds - uçucu organik bileşikler); kapalı mekanlarda, ofislerde veya konutlarda etrafımızdaki ürünlerden açığa çıkan zararlı emisyonlardır.

Aerosol spreyler, temizlik maddeleri, dezenfeksiyon maddeleri, mobilyalar, halılar, boya ve tutkal gibi hobi aksesuarları, yapı malzemeleri, boyalar, uçucu maddeler, tırnak cilaları, böcek ilaçları ve hatta oda parfümleri VOC kaynaklarına örnek olarak verilebilir.

İlk çalıştırma

İlk kullanımdan önce

Cihaz fabrikayı terk etmeden önce ayrıntılı şekilde kontrol edilmiş ve özenle paketlenmiştir. - Ambalajın hasar görmüş veya açılmış olması durumunda, cihazı teslim aldıktan sonra cihazda görünür hasar olup olmadığını kontrol edin. - Hasarlı bir cihazı kesinlikle çalıştırmayın. Olası bir şikayet durumunda derhal satıcınıza başvurun. Cihazı ilk kez çalıştırmadan önce cihaza ilişkin teknik verileri ve güvenlik uyarılarını dikkate alın.

Montaj

1. Hava temizleyiciyi, ayağı, sabitleme civatasını ve alyan anahtarı ambalajından çıkartın.
2. Sabitleme civatasını alttan ayağın içinden geçirin. Not

Civatanın montaj deliği gömülüdür.

1. Alyan anahtarı kullanarak ayağı hava temizleyicinin denge borusuna vidalayın ve civatayı iyice sıkın.
2. Monte ettiğiniz cihazı ayak üzerine yerleştirin. 5.3 kademeli filtre kartuşunu cihazdan alın ve koruyucu folyosunu çıkarın.

6.3 kademeli filtre kartuşunun üstünde ve altında bulunan tüm taşıma emniyetlerini sökün. 7.3 kademeli filtre kartuşunu verilen talimatlara uygun şekilde yerleştirin. - Bakınız: 3 kademeli filtre kartuşunun yerleştirilmesi

3 kademeli filtre kartuşunun yerleştirilmesi

1. Kumanda ünitesini yukarı doğru çekin.
2. Kumanda ünitesini yana doğru katlayın.
3. 3 kademeli filtre kartuşunun taşıma emniyetlerini çıkarın. 4.3 kademeli filtre kartuşunu yerleştirin.

Not

Uç parçanın cihazdaki girintilere yerleşmiş olması gerekir. 3 kademeli filtre kartuşu sadece tek bir pozisyonda yerleştirilebilir. 5. Kumanda ünitesini cihaza üstten yerleştirin.

Not

Kumanda ünitesi sadece tek bir pozisyonda tamamen yerine oturur.

Kumanda ünitesi tamamen yerine oturmazsa cihaz çalıştırılamaz.

Cihazın yerleştirilmesi

1. Cihazı düz ve dengeli bir zemin üzerine yerleştirin.

Not

Cihazı sıcak yüzeylerin üzerine veya kaloriferin yakınına yerleştirmeyin.

Cihazın içerisine yabancı cisim (örn. metal cisimler) veya sıvı girmesine izin vermeyin.

1. Hava girişinin (alt) ve çıkışının (üst) engellenmemiş olduğundan emin olun.
2. Mevcut şebeke kablosunu kullanarak cihazı prize takın.
3. Kärcher AFG 100 artık çalışmaya hazırdır.

Not

Bulunduğunuz mekanın iyice temizlenebilmesi için cihazı ilk kullanımda bir gece boyunca çalıştırmanızı tavsiye ederiz.

İşletime alma

Cihazın açılması/kapatılması

1. Şebeke fişini prize takın.
2. Cihazı açmak için açma/kapatma tuşuna basın.

Not

Cihaz en son yapılan ayar ile çalışmaya başlar. Fan kademesi "0" olarak ayarlandıysa, cihazı kapatmak için açma/kapatma tuşuna kısaca basılması yeterli olacaktır.

Fanın açılması/kapatılması

Fanın açilması	Fan kapalıken fan tuşuna iki kez arka arkaya basın. Fan en son.Sectionilen kademeye ayarla- nır.
Fanın kapatil- ması	Fan tuşuna iki kez arka arkaya basın.

Not

Otomatik işletimde, cihaz açıldıktan sonra hava kalitesi bir sensör tarafından değerlendirilir. Bu işlem en az 2 dakika sürer.

Hava kalitesi değerlendirildikten sonra fan otomatiği cihazı otomatik olarak ayarlar.

Fanın ayarlanması

1. Fanı ayarlamak için fan tuşuna basın. Fan tuşu yanar.

Not

Fan otomatiği, cihaz açıldıktan en az 2 dakika sonra ayar işlemine başlar.

Fan otomatiği, cihaz açıldıktan sonra en geç 15 dakika içinde fanı optimum ayarına getirir.

Gösterge

Ekran Anlami
0 Fan kademesi 0
1...5 Fan kademesi 1...5
AU Otomatik iletim

Fan kademeleri

Fan ka-demesi	Isletim Türü Uygulu	ama örneği
1 - 2 Geç	boyunca sessiz surekli istim	Yatak odası
3 Gün iceriisinde Süreklı istim	Yakl. 25 m²ye kadar olan;kalık mekanlar
4 Gün iceriisinde Süreklı istim	Yakl. 60 m²ye kadar olan;büssen mekanlar
5 Hzkıçal Şirma Havanin	hizkıca temizlen-mesi veya aşırı kırlenmig havanın temizlenmesi,isindir.
AU Otomatik isletim Otomatik isletim, sensör tarafindan belirlenen hava kır;lilık derecesine,gore fan:hizinci ayarlar.

Fan kademelerinin ayarlanması

Fan kademesi- nin seçilmesi	Fan kademesini yüzeltmec icin "+" tu- suna basın. "+" tuşu basılı tutulduğun- da fan kademesi otomatik olarık yük- selir. Fan kademesini Düşürmek icin "-" tu- suna basın. "-" tuşu basılı tutulduğun- da fan kademesi otomatik olarık��- ser.
Otomatik ileti- min seçilmesi	Ekranda otomatik iletim icin "AU" go- runtülenene;kadar "+"tuşuna basın.

Rengin ayarlanması

1. Aydınlatma rengini ayarlamak için renk tuşuna basın.
2. Renk tuşu yanar.

Gösterge

Ekran Anlamı
0...10	0...10arasında bir renk ayarlı.
A1...A9	X dokka icerisinde:tüm renklerarasında geleç,is yapilir.Ornek:A3=3 dokka icerisinde:tüm renk-lerarasında geleç,is yapilir.

Renk kademeleri ele geçirmesi (fabrika ayarı)

Renk kade-mesi	Renk
0 Beyazdehyigungstirilemez
1 Kırkışıdehyigungstirilebilir
2 Yeşildehyigungstirilebilir
3 Mavidehyigungstirilebilir
4 Kırkışı-sarıdehyigungstirilebilir
5 Sarıdehyigungstirilebilir
6 Sarı-yesildehyigungstirilebilir
7 Cam跑去dehyigung
8 Cam跑去dehyigung
9 Macentadehyigung
10 Macenta-kırkışı		dehyigungstirilebilir

Not

Parlaklık kademesi "0"dan itibaren ayarlanabilir.

Renk kademesinin seçilmesi

On farklı renk ve dokuz renk değişimi aralığı arasından seçim yapabilirsiniz.

1...10 renk ka- demesinin se- çilmesi	Rendi/seçmek icin "+" tuşuna basın. " +" tuşu basılı tutulduğunda renk oto- matik olarakdehyır. Renk/seçimini kalırmak icin "-" tuşü- na basın. "-" tuşu basılı tutulduğunda renk otomatik olarakdehyır.
0 renk kademe- sinin seçilmesi	"0" renk kademesini seçmek icin renk tuşuna iki kez arka arkaya basın.

Renk kademelerinin değiştirilmesi

Mevcut tüm renkler için 1...10 arasında bir renk kademesini manuel olarak ayarlayabilirsiniz.

1. Renk tuşuna basın ve yanıp sönmeye başlayıncaya kadar tuşu basılı tutun. 2. "+" veya "-" tuşuna basarak renk kademesinin rengini değiştirin. 3. Rengi ilgili numaraya kaydetmek için renk tuşuna tekrar basın.

Aydınlatmanın açılması/kapatılması

Aydınlatmanı açilması	Işkı halkasinın aydinlatması kaplıy- ken parlakkı tuşuna iki kez arka arkaya basın. • Aydinlatma en son seçilen kade- meye ayarlanır.
Aydınlatmanı kapatilması	Parlakkı tuşuna iki kez arka arkaya basın.

Işık halkası parlaklığının ayarlanması

1. Işık halkasının parlaklığını ayarlamak için parlaklık tuşuna basın.
2. Parlaklık tuşu yanar.

Ekran	Anlamı
0	Aydınlatma kapalı.
1...10	1...10arasında bir parlakkıkademesi ayarlı.

Parlaklık kademelerinin ayarlanması

Işık halkası için on farklı parlaklık kademesi arasından seçim yapabilirsiniz.

Parlakık kade- melerinin ayar- anması

Parlakık kadesini:yükseltmek icin "+ "tuşuna basın. "+ "tuşu basılı tutul- duğunda parlakık kadesemi otomatik olarakdehyişir. Parlakık kadesini:yükseltmek icin "- "tuşuna basın. "- "tuşu basılı tutuldu- ğunda parlakık kadesemi otomatik olarakdehyişir.

Zamanlayıcının açılması

1. Zamanlayıcıyı açmak için zamanlayıcı tuşuna basın. Zamanlayıcı tuşu yanar.

Zamanlayıcının ayarlanması

Zamanlayıcıyı 1-99 saat arasına ayarlayabilirsiniz.

Kalan surenin ayarlanması

Kalan surenin uzatmak icın "+" tuşuna basın. "+" tuşu basılı tutulduğunda ka-lan säre otomatik olarak uzatlürk. Kalan sureni kılısmak icın "-" tuşuna basın. "-" tuşu basılı tutulduğunda ka-lan säre otomatik olarak kılısslir.

Gösterge

Zamanlayıcı, cihazın ayarlanan süre boyunca çalışmaya devam etmesi için kullanılır. Ayarlanan süre dolduğunda cihaz kendiliğinden kapanır.

Zamanlayıcı devreye sokulduğunda kalan süre saat olarak gösterilir. Gösterge ancak bir tam saat dolduğunda değişir, yani kalan süre 3,00 ile 2,01 saat arasındayken ekranda "3" görünmeye devam eder. Ancak 2,00 saat olduğunda gösterge "2" olarak değişir.

Ekran	Anlamı
0	Zamanlayüncü sifırlandı.
1...99	1...99 staatarasında bir kalan四周ayo;.

Zamanlayıcının sıfırlanması

Zamanlayiçı- n in sifirlanması

Zamanlayiçıyı "0"dehyerine geri almak , iocin zamanlayiçı tuşuna iki kez arka ar- kaya basin.

Hava kalitesinin VOC sensörü ile ölçülmesi

1. Hava kalitesini VOC sensörü ile ölçmek için hava kalitesi tuşuna basın.
2. Hava kalitesi yakl. 10 saniye süreyle LED halka üzerinde gösterilir. Zamanlayıcı tuşu yanar. Ekranda "--" gösterilir.
3. Hava kalitesi sensörünün çalışma evresinde LED halka kırkınlı renkte yanar.

Gösterge

Ekran	Anlamı
Kırkı	Kotü hava kalitesi
Sarı	Orta hava kalitesi
Yeşil	İyi hava kalitesi

Hata mesajlarının görüntülenmesi

1. Servis LED'i yanarsa servis tuşuna iki kez arka arkaya basın.
2. Hata kodu ekranda gösterilir.

Bakınız:

Hata kodu ve hata tanımı

Filtre değişimi servis göstergesi

• Ekranda gösterilen E1 hata kodu ile, 3 kademeli filtre kartuşunun sipariş ve değişim işlemlerinin zamanında gerçekleştirilmesi gerektiğine ilişkin bir uyarı verilir.

"Ön filtre değişimi" servis göstergesinin sıfırlanması

• Ön filtrenin değiştirilmesi gerektiğinde servis LED'i düzenli olarak yanıp söner. F7 hata kodu gösterilir. Bekleyen ön filtre değişimi göstergesini sıfırlamak istiyorsanız hata mesajı görüntülendiğinde "-" tuşuna basın.

Aydınlatmanın ve ekranın açılması/kapatılması

Aydınlatmanın ve ekranın kapatılması

Aydınlatmayı ve ekranı kapatmak için açma/kapatma tuşuna kısa süre basın.

• Aydınlatma ve ekran kapanır.

Aydınlatmanın ve ekranın açılması

Aydınlatmayı ve ekranı tekrar açmak için açma/kapatma tuşuna kısa süre basın.

• Aydınlatma ve ekran açılır.

Aydınlatmayı ve ekranı tekrar açmak için herhangi bir tuşa basın.

• Aydınlatma ve ekran açılır. Tuş fonksiyonu da eş zamanlı olarak devreye girer.

Enerji tasarrufu fonksiyonu

Cihazda bir çalışma gerçekleşmiyorsa, yani fan ve aydınlatma kapalıysa cihaz 10 dakika sonra kendiliğinden kapanır.

Not

Her tuşa basma işleminde kapanma süresi tekrar 10 dakikaya ayarlanır. - Fan veya ışık açıldığında cihaz kapanmaz.

Bakım ve koruma

Temizleme

△TEHLİKE

Elektrik çarpması nedeniyle hayati tehlike!

Temizleme çalışmaları sırasında ölüme kadar varabilecek ağır yaralanmalar söz konusu olabilir. Elektrik çarpması ölüme kadar varabilecek ağır yaralanmalara neden olabilir.

Temizleme ve bakım çalışmalarından önce cihazın şebeke fişini prizden çekin.

Cihazı veya şebeke kablosunu kesinlikle su içine daldırmayın veya ıslak şekilde temizlemeyin.

Hava temizleyici

Hava temizleyicinin dış kaplamasını ve ayağını, ev temizliğinde kullanılan aşındırıcı veya soyucu temizlik deterjanlarını kullanmadan sadece yumuşak bir bezle silerek temizleyin.

Ön filtre

Ön filtreyi kirlilik derecesine göre ve gerekli olduğunda temizleyin.

Temizlik için ön filtreyi cihazdan çıkararak dikkatlice silebilir, kirleri vakumla çekebilirsiniz.

Bakım zaman aralıkları

DİKKAT

Cihaz hasarı!

Cihaz ile uyumlu olmayan yedek parçaların kullanılması cihazda hasara yol açabilir.

Sadece Kärcher orijinal yedek parçalarını kullanın.

Parçā Bakīm	zaman aralı�能
Ön:filtre Her 3	-6 ayda birdehyşirin.
3 kademeli:filtre kartuşu	Orta seviye kirlilikte her 3 yılıda birdehyşirin.Filtrekartuşunun ne zamandehyşirilmesi gerektiğini "Servis LED'i" gosterir.

3 kademeli filtre kartuşu çalışma süresinin yaklaşık %10'u kaldığında bir uyarı gösterilir.

Bakınız:

Filtre değişimi servis göstergesi

Servis LED'inin yanıp sönmesi ön filtrenin değiştirilmesi gerektiğine işaret eder.

3 kademeli filtre kartuşunun değiştirilmesi

Bkz. Resim 1

1 Kumanda ünitesini yukarı doğru dışarı çekin. 2 Kumanda ünitesini yana doğru katlayın. 3 3 kademeli filtre kartuşunu öngörülen saptan tutarak dışarı çekin.

3 kademeli filtre kartuşunun yerleştirilmesi

3 kademeli filtre kartuşunu yerleştirin.

• Üstteki parçanın cihazdaki girintilere yerleşmiş olması gerekir.
• 3 kademeli filtre kartuşu sadece tek bir pozisyonda yerleştirilebilir.

2 Kumanda ünitesini cihaza üstten yerleştirin.

Kumanda ünitesi sadece tek bir pozisyonda tamamen yerine oturur. Kumanda ünitesi tamamen yerine oturmazsa cihaz çalıştırılamaz.

Ön filtrenin değiştirilmesi

Bkz. Resim 2

Cihaz ayağının etrafına iki ön filtre yerleştirilmiştir.

Ön filtrenin çıkarılması

1 Ön filtrenin her iki klipsine cihaz ayağı yönünde bastırın. 2 Ön filtreyi aşağı doğru dışarı çekin.

Ön filtrenin yerleştirilmesi

1. Ön filtreyi cihaza alttan yerleştirin. 2. Yerine oturuncaya kadar ön filtreyi cihazın içine doğru bastırın. Cihaz ancak filtreler yerine oturduktan sonra tekrar çalışabilir.

Arızalarda yardım Arıza giderme Hata kodu ve hata tanımı

Hata tanimi Hata giderme
Cihaz açilm;yor • Şebeke gerilimini kontrol edin.Kumanda ünitesinin cihaza.Doğru sekilde yerleştinirerek yerine oturtulmolduguşunu kontrol edin.3 kademeli filtret karthusunun yerleştinildigiin kontrol edin.Onc filtrenin yerleştinildigiin kontrol edin.Cihazi servise verin.	gürünüleyin.Hata mesajların,gırkıngenmesiHata giderme talimatları uygulayın.Hata kodu ve hata tanımı

Hata kodu Hata tanımı Hata giderme
E1	Kalan Çalışma süresi <220-SAat.	3 kademeli filtret Kartuşu sipariş edin.3 kademeli filtret Kartuşunu enGPC kullanımüresidoldu-ğundadehyişirin.
E2 Hava kalitesi se nsörür arizali. Cihaz sinirli sekilde kullanilabiliyor.	Cihazi artik otomatik ileltemde kullanmayın. Cihazi servise verin.
E4 Plazma ünitesi in kumanda elekt-ronişi vya gerilim beslemesi ariza-l. Cihaz sinirli sekilde kullanilabiliyor. Plazma ile temizlemeGPCleştili-miyor.	Bu hata nadiren ve düzensiz aralijklarla ortaya;cıkıyorsa:Cihazi kapatin ve birqacSaniiye sonra tekrar a.cn Bu hata surekli ortaya;cıkıyorsa:Cihazi servise verin.
E5 3 kademeli filtrékartuşunun kulla-nim süresi doldu. Plazma elektrodu kapanıyor. Plaz- ma ile temizlemeGPCleştilimi-yor.	Filtreyidehyişirin.
E6 Hava kalitesi se nsörün n Kalibras-yonu hatali.	Cihazi servise verin.
F2 Fan bloke oldu/arizali. Plazma elektrodu kapanıyor. Plaz- ma ile temizlemeGPCleştilmi-yor ve fan kapal durumda.	Cihazi servise verin.
F3 3 kademeli filtrékartuşulamı-yor. Plazma elektrodu kapanıyor. Plaz- ma ile temizlemeGPCleştilimi-yor ve fan kapal durumda.	3 kademeli filtrket Kartuşunun yerine.Doğru sekilde oturdu-ğunukontrol edin.Kumanda ünitesinin yerine.Doğru sekilde oturduğunu kontrol edin.Cihazi calistirmayın, cihazi servise verin.
F4 Dahili iletişim hatasi. Cihaz kapanıyor.	Cihazi a.cn Cihazi calistirmayın, cihazi servise verin.
F5 Plazma gerilimi;cok)dusuk. Plazma ile temizlemeGPCleştili-miyor.	Cihazi kapatin ve birkacSaniiye sonra tekrar a.cn Cihaz a.cn dalgalanan bir Şebeke gerilimindeçalistirildi-ğinda bu hata ortaya;cıkabilir.Cihazi calistirmayın, cihazi servise verin.
F6 Plazma gerilimi;cok)yüksek. Plazma ile temizlemeGPCleştili-miyor.	Cihazi kapatin ve birkacSaniiye sonra tekrar a.cn Cihazi calistirmayın, cihazi servise verin.
F7 On filtrte tavsiye edilen azami hava miktarınl滤reledi ve kullanı Öm-ründuoldurdu.	Önfiltrayidehyişirin vya temizleyin.F7 hata kodu:görüntülendigiinde"-tuşuna basarak hava miktari hesaplamasını sifırlayın.

Not: Bazı özel çalışma koşullarında ön filtreden koku gelebilir. Cihazı kapatın ve gerekirse ön filtreyi değiştirin.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Sipariş numaraları ve yedek parçalar

Ürün numarası EAN Ürün	tanımı
1.024-800.0 40542783019	14 AFG 100 beyaz
1.024-801.0 40542783019	21 AFG 100 antrasit
6.640-869.0 40542783167	10 AFG 100 yedek on filtre
6.640-870.0 40542783167	27 AFG 100 3 kademeli yedek filtre

Teknik bilgiler

	A
Şebeke gerilimi V 110 - 240
Şebeke frekansi Hz 1 ~ 50/60
Güç W < 60
Standby W < 0,5
Ses Güçü seviyesi LWA	dB(A) 37 - 65
Ağırlik	kg	13
Yükseklinik	mm	1120
Ayak plakası capi	mm	320
Ortam sıçaklıriage	°C	10 - 30
Bağil nem	%	20 - 80

Teknik değişiklik hakkı saklıdır.

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen cihazın mevcut tasarımı, yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AT direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Hava temizleyici

Tip: 1.024-xxx

İlgili AT direktifleri

2014/35/AB

2014/30/AT

2011/65/AT

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-65

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

EN 50581

Uygulanan ulusal normlar

Aşağıda imzası olan, yönetim adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40
