KULLANIM KILAVUZU KM 170600 R D Classic Kärcher

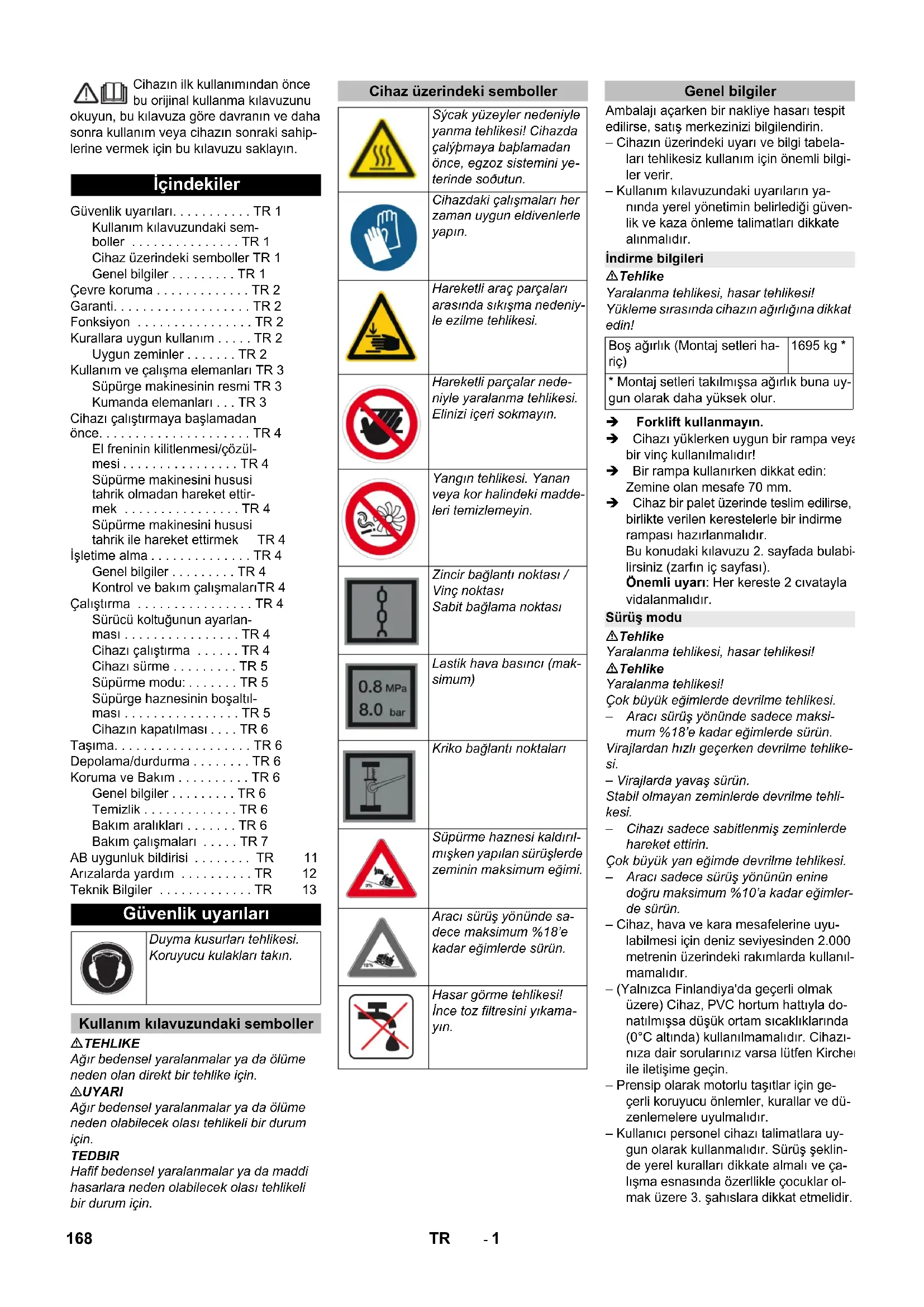

0,1 Διαστάσεις και βάρη Μήκος x Πλάτος x Ύψος mm 2742 x 1904 x 2213 Ακτίνα στροφής δεξιά mm 2525 Ακτίνα στροφής αριστερά mm 2490 Βάρος κενής μηχανής (χωρίς προσαρτώμενα εξαρτήματα) kg 1695 Επιτρεπόμενο συνολικό βάρος kg 2701 Επιτρεπόμενο φορτίο άξονα μπροστά kg 1703 Επιτρεπόμενο φορτίο άξονα πίσω kg 998 Περιεχόμενο δοχείου καυσίμων, ντίζελ l 26 Με την επιφύλαξη τεχνικών αλλαγών! KM 170/600 R D Classic 167EL- 1 Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahip- lerine vermek için bu kılavuzu saklayın. TEHLIKE Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için. 몇 UYARI Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için. TEDBIR Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için. Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin. – Cihazın üzerindeki uyarı ve bilgi tabela- ları tehlikesiz kullanım için önemli bilgi- ler verir. – Kullanım kılavuzundaki uyarıların ya- nında yerel yönetimin belirlediği güven- lik ve kaza önleme talimatları dikkate alınmalıdır. Tehlike Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin! Forklift kullanmayın. Cihazı yüklerken uygun bir rampa veya bir vinç kullanılmalıdır! Bir rampa kullanırken dikkat edin: Zemine olan mesafe 70 mm. Cihaz bir palet üzerinde teslim edilirse, birlikte verilen kerestelerle bir indirme rampası hazırlanmalıdır. Bu konudaki kılavuzu 2. sayfada bulabi- lirsiniz (zarfın iç sayfası). Önemli uyarı: Her kereste 2 cıvatayla vidalanmalıdır. Tehlike Yaralanma tehlikesi, hasar tehlikesi! Tehlike Yaralanma tehlikesi! Çok büyük eğimlerde devrilme tehlikesi. – Aracı sürüş yönünde sadece maksi- mum %18’e kadar eğimlerde sürün. Virajlardan hızlı geçerken devrilme tehlike- si. – Virajlarda yavaş sürün. Stabil olmayan zeminlerde devrilme tehli- kesi. – Cihazı sadece sabitlenmiş zem inlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. – Aracı sadece sürüş yönünün enine doğru maksimum %10’a kadar eğimler- de sürün. – Cihaz, hava ve kara mesafelerine uyu- labilmesi için deniz seviyesinden 2.000 metrenin üzerindeki rakımlarda kullanıl- mamalıdır. – (Yalnızca Finlandiya'da geçerli olmak üzere) Cihaz, PVC hortum hattıyla do- natılmışsa düşük ortam sıcaklıklarında (0°C altında) kullanılmamalıdır. Cihazı- nıza dair sorularınız varsa lütfen Kircher ile iletişime geçin. – Prensip olarak motorlu taşıtlar için ge- çerli koruyucu önlemler, kurallar ve dü- zenlemelere uyulmalıdır. – Kullanıcı personel cihazı talimatlara uy- gun olarak kullanmalıdır. Sürüş şeklin- de yerel kuralları dikkate almalı ve ça- lışma esnasında özerllikle çocuklar ol- mak üzere 3. şahıslara dikkat etmelidir. İçindekiler Güvenlik uyarıları. . . . . . . . . . . TR 1 Kullanım kılavuzundaki sem- boller . . . . . . . . . . . . . . . TR 1 Cihaz üzerindeki semboller TR 1 Genel bilgiler . . . . . . . . . TR 1 Çevre koruma . . . . . . . . . . . . . TR 2 Garanti. . . . . . . . . . . . . . . . . . . TR 2 Fonksiyon . . . . . . . . . . . . . . . . TR 2 Kurallara uygun kullanım . . . . . TR 2 Uygun zeminler . . . . . . . TR 2 Kullanım ve çalışma elemanları TR 3 Süpürge makinesinin resmi TR 3 Kumanda elemanları . . . TR 3 Cihazı çalıştırmaya başlamadan önce. . . . . . . . . . . . . . . . . . . . . TR 4 El freninin kilitlenmesi/çözül- mesi . . . . . . . . . . . . . . . . TR 4 Süpürme makinesini hususi tahrik olmadan hareket ettir- mek . . . . . . . . . . . . . . . . TR 4 Süpürme makinesini hususi tahrik ile hareket ettirmek TR 4 İşletime alma . . . . . . . . . . . . . . TR 4 Genel bilgiler . . . . . . . . . TR 4 Kontrol ve bakım çalışmalarıTR 4 Çalıştırma . . . . . . . . . . . . . . . . TR 4 Sürücü koltuğunun ayarlan- ması . . . . . . . . . . . . . . . . TR 4 Cihazı çalıştırma . . . . . . TR 4 Cihazı sürme . . . . . . . . . TR 5 Süpürme modu: . . . . . . . TR 5 Süpürge haznesinin boşaltıl- ması . . . . . . . . . . . . . . . . TR 5 Cihazın kapatılması . . . . TR 6 Taşıma. . . . . . . . . . . . . . . . . . . TR 6 Depolama/durdurma . . . . . . . . TR 6 Koruma ve Bakım . . . . . . . . . . TR 6 Genel bilgiler . . . . . . . . . TR 6 Temizlik . . . . . . . . . . . . . TR 6 Bakım aralıkları . . . . . . . TR 6 Bakım çalışmaları . . . . . TR 7 AB uygunluk bildirisi . . . . . . . . TR 11 Arızalarda yardım . . . . . . . . . . TR 12 Teknik Bilgiler . . . . . . . . . . . . . TR 13 Güvenlik uyarıları Duyma kusurları tehlikesi. Koruyucu kulakları takın. Kullanım kılavuzundaki semboller Cihaz üzerindeki semboller Sýcak yüzeyler nedeniyle yanma tehlikesi! Cihazda çalýþmaya baþlamadan önce, egzoz sistemini ye- terinde soðutun. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın. Hareketli araç parçaları arasında sıkışma nedeniy- le ezilme tehlikesi. Hareketli parçalar nede- niyle yaralanma tehlikesi. Elinizi içeri sokmayın. Yangın tehlikesi. Yanan veya kor halindeki madde- leri temizlemeyin. Zincir bağlantı noktası / Vinç noktası Sabit bağlama noktası Lastik hava basıncı (mak- simum) Kriko bağlantı noktaları Süpürme haznesi kaldırıl- mışken yapılan sürüşlerde zeminin maksimum eğimi. Aracı sürüş yönünde sa- dece maksimum %18’e kadar eğimlerde sürün. Hasar görme tehlikesi! İnce toz filtresini yıkama- yın. Genel bilgiler İndirme bilgileri Boş ağırlık (Montaj setleri ha- riç) 1695 kg *

• Montaj setleri takılmışsa ağırlık buna uy- gun olarak daha yüksek olur. Sürüş modu 168 TR- 2 – Cihaz, sadece kullanım konusunda eği- tim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. – Cihaz çocuklar ya da gençler tarafından kullanılmamalıdır. – Refakatçi kişilerin araca alınmasına izin verilmemektedir. – Oturulan cihazlar sadece koltuktan ha- rekete geçirilmelidir. Cihazın yetkisiz bir şekilde kullanılma- sını önlemek için, kontak anahtarı çekil- melidir. Cihaz, motor çalışırken kesinlikle göze- timsiz durumda bırakılmamalıdır. Kulla- nıcı personel, ancak motor durdurktan, cihaz denetimsiz hareketlere karşı em- niyete alındıktan, gerekirse el freni çe- kildikten ve kontak anahtarı çekildikten sonra cihazı terk etmelidir. Tehlike Yaralanma tehlikesi! – Egzoz gazı deliği kapatılmamalıdır. – Egzoz gazı deliğine doğru eğilmeyin ya da deliği tutmayın (yanma tehlikesi). – Tahrik motoruna dokunmayın ya da motoru tutmayın (yanma tehlikesi). – Egzoz gazları zehirlidir ve sağlığa zarar verir, bu gazlar solunum yoluyla alınma- malıdır. – Motorun, durdurulduktan sonra yakla- şık 3 - 4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölgesinden uzak durun. – Acil durumda, camları imdat çekiciyle kırın. NOT İmdat çekici, sürücü koltuğunu n altındaki ayak bölmesinde yer alır. – Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılma- lıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir. – Yedek parçalar hakkında diğer bilgileri, www.kaercher.com adresindeki Servis bölümünden alabilirsiniz. İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabi- leceğiniz adres: www.kaercher.com/REACH Her ülkede yetkili distribütörümüz tarafın- dan verilmiş garanti şartları geçerlidir. Ga- ranti süresi içinde cihazınızda oluşan muh- temel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücret- siz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize baş- vurunuz. Süpürme makinesi, süpürme kanadı pren- sibine göre çalışır. – Döner süpürme silindiri kiri doğrudan süpürme haznesine aktarır. – Yan fırça, süpürme yüzeyinin kenarları- nı ve köşelerini temizler ve kiri döner si- lindirin şeridine gönderir. – İnce toz, bir toz filtresi üzerinden süpür- me fanından geçirilerek emilir. Bu süpürme makinesini sadece bu kulla- nım kılavuzundaki bilgilere uygun olarak kullanın. Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçi- rilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. – Bu süpürme makinesi, dış alanlarda kir- lenmiş yüzeyleri temizlemek için belir- lenmiştir. – Cihaz, kapalı ortamlarda çalıştırılma- malıdır. – Uygun donanım (fabrika teslimi opsi- yon) olmadan oturulan cihazlara açık trafikte izin verilmemiştir. – Cihaz, sadece resmi bir denetim merke- zi tarafından daha önce teslim alındık- tan sonra açık trafik yollarında kullanıla- bilir. – Tüm cihaz kapakları yalnızca su teması bakımından korunan alanlarda açılabi- lir. – Cihaz, zararlı tozların emilmesi için uy- gun değildir. – Cihaz üzerinde değişiklikler yapılma- malıdır. – Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyi- niz/madde temizlemeyiniz! Buna, emi- len havayal girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahil edilir, ayrıca aseton, inceltilmiş asit ve çözücü mad- de de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bula- şabilir. – Yanan veya kor halindeki maddeleri sü- pürmeyiniz/temizlemeyiniz. – Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur. – Sadece işletmeci veya yetkilisi tarafın- dan, makine kullanımı için onaylanmış yüzeyler temizlenmelidir. – Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. – Genel olarak şu geçerlidir: Kolay tutu- şabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi). TEHLIKE Yaralanma tehlikesi! Sürüşten ön ce zemi- nin taşıma kapasitesini kontrol edin. – Asfalt – Sanayi zeminleri – Çimentolu döşeme – Beton – Kaldırım taşları TEDBIR Hasar tehlikesi! Süpürme silindirine dola- nabilecekleri için bantlar, ipler veya telleri süpürmeyin. Yanmalı motora sahip cihazlar Sürücü kabinli cihazlar Aksesuarlar ve yedek parçalar Çevre koruma Ambalaj malzemeleri geri dö- nüştürülebilir. Ambalaj malze- melerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabile- cekleri yerlere gönderin. Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin. Garanti Fonksiyon Kurallara uygun kullanım Uygun zeminler 169TR- 3 Şekil 1 Tank kapağı 2 Koltuk (koltuk kontak şalterli) 3 Direksiyon simidi 4 Cihaz kapağının kilidi 5 Blue Spot (opsiyonel) 6 Santrifüj kuvvetli ayırıcı 7 Cihaz kapağı 8 Yan fırça, sağ 9 Ön tekerlek 10 Süpürme merdanesine erişim 11 Sabit bağlama noktası 12 Tip levhası 13 Tepe lambası 14 Kumanda elemanları 15 Sağ cihaz kapağı 16 Kapak, sağ 17 Tahrik tekerleği 18 Kapak, sol 19 Sol kapak (motor kaputu) Şekil 1 Süpürge silindiri kolu aç/kapat 2 Kumanda kolu Süpürme haznesi kaldır/indir 3 Kumanda kolu Yan fırça kaldır/indir 4 Kumanda kolu Hazne kapağı aç/kapat 5 Park freni 6 Motor devir ayarı Gaz kolu 7 Sigortalar 8 Kontrol lambaları ve ekran 9 Fren pedalı 10 Gaz pedalı İleri/geri 11 Fan ve filtre temizleme şalteri Orta konum: Filtre temizliği ve fan kapalı Ön konum: Vantilatör açık Arka konum: Filtre temizliği açık 12 Korna şalteri 13 Kontak kilidi Konum 0: Motorun kapatılması Konum 1: Kontak açık Konum 2: Motorun çalıştırılması 14 Süpürge silindirine erişim anahtarı Şekil 1 Elektronik gösterge Motor devri Filtre temizliği aktif Akü kapasitesi Çalışma saati sayacı Depo göstergesi 2 Soğutma suyu sıcaklığı uyarı lambası 3 Ön kızdırma kontrol lambası 4 Kir kabı kapağı kontrol lambası kapalı 5 Kir kabı kapağını uyarı lambası açık 6Boş 7 Sinyal lambasının kontrol lambası Boş 8 Süpürme fanı göstergesi açık 9Boş 10 Çalışma aydınlatması kontrol lambası Boş 11 Akü kontrol lambası 12 Yakıt rezervi uyarı lambası 13 Yağ basıncı uyarı lambası Kullanım ve çalışma elemanları Süpürge makinesinin resmi Kumanda elemanları Kontrol lambaları ve ekran 170 TR- 4 El frenini çözün, bu sırada fren pedalına basın. El frenini kilitleyin, bu sırada fren peda- lına basın. 1Özel alet 2 Tek yönlü kavrama vidası 3 Hidrolik pompa Motor kapağını açın. Hidrolik pompa avara kolunun (kırmızı) cıvatasını 180° (saat yönünün tersine) döndürün. Özel aleti kullanın. NOT Özel alet (kırmızı vida anahtarı), araç şasi- sinde avara kolunun yanındaki bir tutucuda yer alır. TEDBIR Süpürme makinesini hususi tahrik olmadan uzun mesafeler boyunca ve 10 km/saatten daha hızlı hareket ettirmeyin. Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndü- rün. Makineyi kaydırdıktan sonra, hidrolik pompanın avara kolunu saat yönünde dayanağa kadar geriye doğru döndü- rün. Özel aleti kullanın. Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını çıkartın. Park frenini kilitleyin. Yakıt deposunun doldurma seviyesini kontrol edin. Motor yağı seviyesini kontrol edin. Soğutma suyu seviyesini kontrol edin. Lastik hava basıncını kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tekerlekleri bant sarılması açısından kontrol edin. Santrifüj kuvvetli ayırıcıyı ve hava filtre- sini kontrol edin, ihtiyaç anında temizle- yin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Not: Açıklama için Bkz. T emizlik ve bakım bölümü. 1 Soğutma sıvısı genleşme kabı 2 Kapak Donma tehlikesi varsa, soğutma suyun- da yeterli antifriz olup olmadığını kon- trol edin. Tehlike Patlama tehlikesi! – Sadece kullanım kılavuzunda belirtilen yakıt kullanılmalıdır. – Kapalı mekanlarda yakıt almayın. – Sigara içmek ve açık ateş yasaktır. – Sıcak yüzeylere yakıt gelmemesine dik- kat edin. Motoru stop edin. Depo kilidini vidalayın. Dizel yakıt doldurun. 6 °C dış sıcaklığın altında sadece kış di- zeli kullanılmalıdır; aksi takdirde dizel bileşenlerinin topraklanması nedeniyle işletime alma sırasında sorunlar oluşa- bilir. Taşan yakıtı temizleyin ve depo kapağı- nı kapatın. Depo kapağını kapatın. Koltuk ayarlama kolunu dışarı doğru çekin. Koltuğu itin, kolu bıra kın ve oturtun. Koltuğu ileri ve geri hareket ettirerek, bloke edilip edilmediğini kontrol edin. DIKKAT Fırçaların kaldırılmasını sağlayın. Tüm 4 kumanda kolu orta konumda ol- malıdır. Başlatma sırasında gaz pedalını tetikle- meyin! Cihaz, bir koltuk kontak şalteriyle dona- tılmıştır. Sürücü koltuğu terk edilirken cihaz kapatılır. Kontak açıldığında ince toz filtresi oto- matik olarak temizlenir. 1 Park freni 2 Motor devir ayarı Gaz kolu Sürücü koltuğuna oturun. Park frenine basın. Motor devrini, maksimum devrin yakl. %75 oranında ayarlayın. Kontak anahtarını kontak kilidine takın. Kontak anahtarını Ateşleme açık konu- muna (Konum I) döndürün. Dizel motor: Ön kızdırma kontrol lamba- sı yanar. Ön kızdırma kontrol lambası söndükten sonra kontak anahtarını pozisyon II’ye (motoru çalıştırma konumu) getirin ve motor çalışana kadar (maks. 10 saniye) sabit tutun. Kontak anahtarını bırakın. Kontak anahtarı Pozisyon I konumuna döner. 0°C' nin altındaki ortam sıcaklıklarında: Çalışmaya başlanmadan önce motoru düşük devirde ısıtın. Not Motor çalışmazsa, çalıştırma işlemini tek- rarlayın. Cihazı çalıştırmaya başlamadan önce El freninin kilitlenmesi/çözülmesi Süpürme makinesini hususi tahrik olmadan hareket ettirmek Süpürme makinesini hususi tahrik ile hareket ettirmek İşletime alma Genel bilgiler Kontrol ve bakım çalışmaları Çalışmaya başlamadan önce her gün Antifriz koruma Yakıt alma Çalıştırma Sürücü koltuğunun ayarlanması Cihazı çalıştırma 171TR- 5 TEHLIKE Kaza tehlikesi! Süpürme haznesi kaldırılmış durum- dayken aracı sürmek yasaktır! 몇 TEDBIR Hasar görme tehlikesi! Kalkıştan ya da aracın yüklenmesinden önce motoru yeterli derecede ısıtın. Gaz pedalına her zaman dikkatli ve ya- vaşça basın. İleri ve geri sürüş arasında ya da ters yönde ani geçişler yapmayın. 1 Fren pedalı 2 Gaz pedalı "ileri" 3 Gaz pedalı "geri" Motor devri ayarını tamamen öne itin (çalışma devri). Fren pedalına basın ve pedalı basılı tutun. Park frenini çözün. Gaz pedalına yavaşça basın. Sürüş yönüne direksiyon simidiyle ku- manda edin. Gaz pedalına "ileri" yavaşça basın. TEHLIKE Yaralanma tehlikesi! Geri hareket sırasında üçüncü kişiler için hiçbir tehlike oluşmamalıdır, gere- kirse yönlendirme yardımı alın. Gaz pedalına "geri" yavaşça basın. Gaz pedalıyla sürüş hızı kademesiz olarak ayarlanabilir. Hid rolik sistemi zarar görebileceği için pedala sarsarak basmaktan kaçının. Rampa yokuşlarda güç düşüşü meydana gelirse sürüş pedalını hafifçe geri çekin. Sürüş pedalını bırakın, cihaz kendiliğin- den frenler ve durup kalır. Daha kuvvetli fren etkisi için ya da acil durumlarda fren pedalına basın. DIKKAT Nesneler veya gevşek engellerin üzerinden geçilmemeli veya bunlar itilmemelidir. 70 mm’nin üstündeki sabit engellerin üstün- den geçilmesi: Engellerin üstünden sadece uygun bir rampayla geçin. 70 mm’ye kadar sabit engellerin üstünden geçilmesi: Yavaş ve dikkatlice ileri doğru üstünden geçin. TEDBIR Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekaniğinin zarar görmesine neden olur. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalı- dır. Not: İnce toz filtresi her 10 dakikada bir oto- matik olarak temizlenir. Not: İnce toz alanında birkaç kez çalışılma- sı durumunda filtrenin sık sık temizlenmesi gerekir. Bunun için ince toz filtresini arada bir temizleyin İnce toz filtresini filtre temizliği tuşu ile temizleyin. 1 Süpürge silindirini aç ve indir (öne doğ- ru ) / kapat ve kaldır (arkaya doğru) 2 Kir kabını indir (öne doğru) / kaldır (ar- kaya doğru) 3 Yan süpürgeyi indir (öne doğru) / kaldır (arkaya doğru) 4 Hazne içeriğini aç (öne doğru) / kapat (arkaya doğru) Fanı çalıştırın. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Not: Yeşil gösterge lambası yanmalıdır. Yüzey temizliği sırasında: Süpürge silindiri kolu (1) ileriye: Süpür- ge silindiri açılır ve alçalır. Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. Fan kapatın. Hazne kapağı kumanda kolu (4) öne doğru: Hazne kapağı açılır. Not: Yeşil gösterge lambası yanmalıdır. Yüzey temizliği sırasında: Süpürge silindiri kolu (1) ileriye: Süpür- ge silindiri açılır ve alçalır. Yan kenarların temizlenmesi sırasında: Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. TEHLIKE Yaralanma tehlikesi!

şal tma işlemi sırasında, süpürge haznesinin hareketli alanında hiç kimse ve hayvan bulunmamalıdır. TEHLIKE Ezilme tehlikesi! Asla boşaltma mekaniğinin çubukların- dan tutmayın. Kaldırılmış haznenin al- tında durmayın. TEHLIKE Devrilme tehlikesi! Cihazı, boşaltma işlemi sırasında düz bir zeminde bırakın. DIKKAT Yaralanma ve hasar tehlikesi! Boşaltma işlemi sırasında dönen süpür- me merdanesi nedeniyle dışarı doğru taşlar fırlayabilir. Cihazı sürme İleri sürme Geriye doğru sürüş Sürüş durumu Frenler/durma Engellerin üstünden geçilmesi Süpürme modu: İnce toz filtresini manuel olarak temizleyin Kumanda kolu Kuru zemini süpürme Nemli veya ıslak zeminleri temizlemek Süpürge haznesinin boşaltılması 172 TR- 6 Süpürme merdanesini ve yan fırçayı ku- manda kollarıyla kaldırın, bunun için ku- manda kollarını (1 ve 3) geriye itin. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Not: Kırmızı gösterge lambası yanmalı- dır. Süpürme haznesini kaldırın, bunun için süpürme haznesi kumanda kolunu (2) geriye itin. Toplama haznesine doğru yavaşça yaklaşın. Park frenini kilitleyin. Hazne kapağını açın, bunun için hazne kapağı kumanda kolunu (4) öne doğru bastırın ve süpürme haznesini boşaltın. Not: Yeşil gösterge lambası yanmalıdır. Hazne kapağını kapatın, bunun için son konuma yatana kadar hazne kapağı ku- manda kolunu (4) geriye doğru çekin. Not: Kırmızı gösterge lambası yanmalı- dır. Park frenini çözün. Yavaşça toplama haznesinden uzakla- şın. Süpürme haznesini son konuma indirin, bunun için süpürme haznesi kumanda kolu (2) öne itin. Süpürme merdanesini ve yan fırçayı ku- manda kollarıyla kaldırın, bunun için ku- manda kollarını (1 ve 3) geriye itin. Hazne kapağını kapatın, bunun için ku- manda kolunu (4) geriye itin. Motor devri ayarını tamamen arkaya çekin. Fren pedalına basın ve pedalı basılı tu- tun. Park frenini kilitleyin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. TEHLIKE Yaralanma ve hasar tehlikesi! Taşıma sıra- sında cihazın ağırlığına dikkat edin. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Cihazı, sabit bağlama noktalarından (4x) gergi kemerleri, halatlar ve zincir- lerle emniyete alın. Cihazı tekerleklerden takozlar koyarak emniyet altına alın. Araçlarda taşıma sırasında, cihazı ge- çerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın. TEHLIKE Yaralanma ve hasar tehlikesi!

Depolama sırasında ciha zın ağırlığına dikkat edin. Cihazı düz bir yere, donma olmayan bir ortama bırakın. Uygun örtülerle toza karşı koruyun. Süpürme silindiri ve yan fırçadaki kıllara zarar vermemek için yan fırçaları kaldı- rın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. Süpürme makinesini kaymaya karşı emniyete alın. Don bekleniyorsa, soğutma suyunu bo- şaltın ve yeterli miktarda antifriz bulu- nup bulunmadığını kontrol edin. Cihaz uzun süre kullanılmayacaksa, aşağıdaki hususları dikkate alın: Aracı içten ve dıştan temizleyin. Motor yağını değiştirin. Cihaz 4 haftadan uzun süre kullanılma- yacaksa akünün eksi kutbunu sökün. Aküyü, 2 aylık aralıklarla şarj edin. Aküyü örtün ve kısa devreye karşı koru- yun. TEDBIR Hasar görme tehlikesi! İnce toz filtresini yıkamayın. Tüm cihaz kapakları yalnızca su teması ba- kımından korunan alanlarda açılabilir. Onarımlar, sadece yetkili müşteri hiz- metleri merkezleri ya da geçerli tüm gü- venlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafın- dan yapılmalıdır. Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701'e göre güvenlik kontrolüne tâbidir. Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEDBIR Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi). Tehlike Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın. Cihazı bir bezle temizleyin. Cihaza tazyikli havayla üfleme yapın. Cihazı, hafif yıkama çözeltisine batırıl- mış nemli bir bezle temizleyin. Not: Agresif temizlik maddesi kullanmayın. Not: Çalışma saati sayacı, bakım aralığının zamanını gösterir. Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uz- man tarafından uygulanmalıdır. İhtiyaç anında, her zaman bir Kärcher yetkili servi- sine başvurulabilir. Günlük bakım: Yakıt deposunun doldurma seviyesini kontrol edin. Motor yağı seviyesini kontrol edin. Soğutma suyu seviyesini kontrol edin. Lastik hava basıncını kontrol edin. Süpürme merdanesinde ve yan fırçada aşınma ve sarılmış bant kontrolü yapın. Tekerlekleri bant sarılması açısından kontrol edin. Santrifüj kuvvetli ayırıcıyı ve hava filtre- sini kontrol edin, ihtiyaç anında temizle- yin. Tüm kumanda elemanlarına ait fonksi- yonu kontrol edin. Cihaza hasar kontrolü yapın. Toz filtresini filtre temizleme tuşuyla te- mizleyin. Haftalık bakım: Yakıt filtresini kontrol edin. Radyatörü temizleyin. Hidrolik yağı temizleyicisini temizleyin. Hidrolik sistemini kontrol edin. Hidrolik yağı seviyesini kontrol edin. Fren hidroliği seviyesini kontrol edin. Conta çıtalarına aşınma kontrolü yapın, ihtiyaç anında çıtaları değiştirin Hazne kapağını kontrol edin ve yağla- yın. Aşınmaya göre bakım: Sızdırmaz çıtaları değiştirin. Yan contaları ayarlayın veya değiştirin. Döner silindiri değiştirin. Yan süpürgeleri değiştirin. Not: Açıklama için Bkz. Bakım çalışmaları bölümü. Cihazın kapatılması Taşıma Depolama/durdurma Koruma ve Bakım Genel bilgiler Temizlik Cihazın iç temizliği Cihazın dış temizliği Bakım aralıkları Müşteri talebi sonucunda bakım 173TR- 7 50 çalışma saatinden sonra bakım: Muayene kontrol listesine göre ilk bakı- mı müşteri hizmetlerine yaptırın. 250/500/1000/1500/2000 çalışma saatin- den sonra bakım: Muayene kontrol listesine göre bakımı müşteri hizmetlerine yaptırın. Not: Garanti taleplerini sağlamak için, ga- ranti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher-müşteri hizmeti departmanınca bakım kitapçığına göre yapılmalıdır. Ön hazırlık: Süpürme makinesini düz bir yüzeye bı- rakın. Kontak anahtarını “0” konumuna çevirin ve anahtarı çıkartın. Park frenini kilitleyin. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin. 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). Akülerdeki çalışmalar sırasında aşağıdaki uyarıları mutlaka dikkate alın: Tehlike Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörlerine herhangi bir alet ya da benzeri bir madde koymayın. Tehlike Yaralanma tehlikesi! Yaraları kesinlikle kur- şunla temas ettirmeyin. Akülerdeki çalış- malardan sonra ellerinizi yıkayın. TEHLIKE Yanma ve patlama tehlikesi! – Sigara içmek ve açık ateş yasaktır. – Akülerin şarj edildiği bölümler, şarj işle- mi sırasınd a yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalan- dırılmış olmalıdır. Tehlike Yaralanma tehlikesi! – Göz ya da deriye asit temas etmesi du- rumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. – Daha sonra zaman kaybetmeden dok- tora gidin. – Kirlenmiş giysileri suyla yıkayın. Aküyü akü tutucu konumuna getirin. Tutucuları akünün zeminine sıkıca ta- kın. Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. Kutup terminalini eksi kutba (-) bağla- yın. Not: Akü kutuplarında ve kutup terminalle- rinde kutup koruyucu gresle yeterli düzey- de koruma kontrolü yapın. TEDBIR Asitle doldurulmuş akülerde düzenli olarak sıvı seviyesini kontrol edin. – Tam dolu bir akünün asidi, 20 °C'de 1,28 kg/l spesifik ağırlığa sahiptir. – Kısmen dolu bir akünün spesifik ağırlığı 1,00 ve 1,28 kg/l arasındadır. – Tüm hücrelerdeki spesifik ağırlık aynı olmalıdır. Tüm hücre bağlantılarını sökün. Asit test cihazıyla her hücreden bir nu- mune alın. Asit numunesini tekrar aynı hücreye dö- kün. Çok düşük sıvı seviyesinde hücreleri damıtılmış suyla işarete kadar doldu- run. Aküyü şarj edin. Hücre bağlantılarını takın. Tehlike Yaralanma tehlikesi! Akülerle uğraşırken güven lik talimatlarını dikkate alın. Şarj ciha- zı üreticisinin kullanım talimatını dikkate alın. Tehlike Aküyü sadece uygun bir şarj cihazıyla şarj edin. Tüm hücre bağlantılarını sökün. Şarj cihazının artı kutup kablosunu akü- nün artı kutup girişiyle bağlayın. Şarj cihazının eksi kutup kablosunu akünün eksi kutup girişiyle bağlayın. Elektrik fişini takın ve şarj cihazını çalış- tırın. Aküyü olabildiğince en küçük şarj akı- mıyla şarj edin. Not: Akü şarj edildikten sonra, şarj cihazını önce elektrik şebekesi ve daha sonra akü- den ayırın. Müşteri hizmeti talebi sonucunda bakım Bakım çalışmaları Genel güvenlik uyarıları Lütfen motor yağı, dizel ve ben- zinin çevreye yayılmasına izin vermeyin. Lütfen zemini koru- yun ve eski yağları çevre tekni- ğine uygun olarak imha edin. Akülerin güvenlik uyarıları Akü, kullanım kılavuzu ve araç kullanım kılavuzundaki uyarıla- ra dikkat edin! Koruyucu gözlük kullanın! Çocukları asit ve akülerden uzak tutun! Patlama tehlikesi! Ateş, kıvılcım, açık ışık ve siga- ra içmek yasaktır! Yaralanma tehlikesi! İlk yardım! Uyarı notu! Tasfiye edilmesi! Aküyü çöp bidonuna atmayın! Akünün takılması ve bağlanması Akünün sıvı seviyesinin kontrol edilmesi ve düzeltilmesi Aküyü şarj edin 174 TR- 8 Kutup terminalini eksi kutuptan (-) sö- kün. Kutup terminalini artı kutuptan (-) sö- kün. Tutucuları akünün tabanından gevşe- tin. Aküyü akü tutucusundan alın. Kullanılmış aküyü geçerli düzenlemele- re göre tasfiye edin. Tehlike Yanma tehlikesi! Motoru soğutmaya bırakın. Motor yağı seviyesinin kontrolünü en erken 5 dakika motorun stop edilmesin- den sonra uygulayın. 1 Yağ doldurma deliğinin vidalı tapası 2 Yağ ölçüm çubuğu Yağ ölçüm çubuğunu dışarı çıkartın. Yağ ölçüm çubuğunu silin ve itin. Yağ ölçüm çubuğunu dışarı çıkartın. Yağ seviyesini okuyun. Yağ ölçüm çubuğunu tekrar içeri sokun. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, motor yağı ekleyin. – Motora "MAX" işaretinin üzerinde yağ doldurmayın. Yağ doldurma deliğinin kapak cıvatası- nı gevşetin. Motor yağını doldurun. Yağ türü: bkz. Teknik Özellikler Yağ doldurma deliğini kapatın. En az 5 dakika bekleyin. Motor yağı seviyesini kontrol edin. 몇 UYARI Yanma tehlikesi! Motor yağını veya motor yağı filtresini değiştirmek için, yanma tehlikesi orta- dan kalkana kadar aracı soğumaya bı- rakın. Not Sıcak bir motor, motor yağı boşaltma işle- mini kolaylaştırır. 1 Yağ boşaltma cıvatası En az 10 litre yağa uygun bir toplama kabını hazırda bulundurun. Motoru stop edin. Yağ doldurma kapağını sökün. Yağ boşaltma vidasını sökün. Yağı boşaltın. 1 Yağ doldurma kapağı 2 Motor yağı filtresi Yağ filtresini sökün. Yuvayı v e sızdırmazlık yüzeylerini te- mizleyin. Yeni yağ filtresinin contasına montaj- dan önce yağ sürün. Yeni yağ filtresini takın ve elinizle sıkın. Yeni conta ile yağ tapasını vidalayın. Sıkma torku: ...Nm Motor yağını doldurun. Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın. Yağ doldurma kapağını kapatın. Motoru yaklaşık 30 saniye boyunca ça- lıştırın. En az 5 dakika bekleyin. Motor yağı seviyesini kontrol edin. Sızdırmazlık açısından kontrol edin. Eski yağı, bu iş için öngörülen toplama merkezlerine gönderin. 1 Kilit 2 Hava filtresi muhafazası 3 Emniyet kartuşu 4 Filtre kartuşu 5 Üfleme deliği aşağı doğru Kilidi açın. Hava filtresi muhafazasını çıkartın. Filtre kartuşunu çıkarın. Hava filtresi muhafazasının iç tarafını temizleyin. Emniyet kartuşunu sadece değiştiril- mişse çıkarın. Filtre elemanının temizlenmesi: Sert bir yüzeye vurarak tozu silkin, maks. 30 psi (2 bar) ile iç taraftan dışarıya doğru ba- sınçlı hava ile üfleyin. Conta yüzeyi ve filtre kartuşu montaj için temiz ve hasarsız olmalıdır. Temizlenmiş filtre kartuşunu yerleştirin. Önemli: Çok kirlenmiş ya da hasarlı bir filtre kartuşu değiştirilmelidir. Filtre elemanı değiştirilecekse emniyet kartuşu da değiştirilir. Önemli: Filtre elemanı ve emniyet kar- tuşu değiştirilirken toz hiçbir şekilde sü- pürme deliğinin içine girmemelidir. Uyarı: Montaj pozisyonu, üfleme deliği aşa- ğı gelecek şekildedir (bkz. Şekil). 1 Kanatlı somun 2 Santrifüj kuvvetli ayırıcı Kelebek somunu santrifüj kuvvetli ayırı- cıdan sökün. Santrifüj kuvvetli ayırıcıyı temizleyin. Akünün sökülmesi Motor yağ seviyesinin kontrol edilmesi ve yağ eklenmesi Motor yağı ve motor yağ filtresinin değiştirilmesi Hava filtresinin temizlenmesi ve değiştirilmesi 175TR- 9 NOT Süpürme haznesi kaldırılmamış olmalıdır. Motor kapağını açın. 1 Hidrolik yağ kontrol camı 2 Manometre 3 Yağ doldurma deliğinin vidalı tapası Hidrolik yağı seviyesini kontrol camın- dan kontrol edin. – Yağ seviyesi "MIN ve "MAX" işareti ara- sında olmalıdır. – Yağ seviyesi "MIN" işaretinin altınday- sa, hidrolik yağı ekleyin. Yağ dolum deliğinin kapağını sökün. Doldurma bölgesini temizleyin. Hidrolik yağı ekleyin. Yağ türü: bkz. Teknik Özellikler Yağ dolum deliğinin kapağını vidalayın. NOT Manometre yüksek bir hidrolik yağı basıncı gösterirse, hidrolik yağı filtresi Kärcher müşteri hizmetleri tarafından değiştirilmeli- dir. NOT Hidrolik sistemine sadece Kärcher müşteri hizmetleri tarafından bakım yapılmalıdır. Park frenini kilitleyin. Motoru çalıştırın. Tüm hidrolik hortumları ve bağlantılara sızdırmazlık kontrolü yapın. Tehlike Sıcak su nedeniyle yanma tehlikesi! Rad- yatörü en az 20 dakika soğutun. 1 Soğutma sıvısı genleşme kabı 2 Kapak Genleşme kabındaki soğutma suyu se- viyesini kontrol edin (su seviyesi MIN ve MAX. arasında olmalıdır) Radyatör lamellerini temizleyin. Radyatör hortumları ve bağlantılara sız- dırmazlık kontrolü yapın. Motoru çalıştırın. Süpürme haznesini son konuma kadar kaldırın. Motoru sto p edin. Park frenini kilitleyin. Yüksek boşaltma emniyet çubuğunu yerleştirin. Bantları veya ipleri döner silindirden çı- kartın. Emniyet çubuğunu dışarı alın. Motoru çalıştırın. Süpürme haznesini son konuma kadar indirin. Motoru stop edin. Kir kabı indirilmiş durumda. 1 Yan kaplama, sağ 2 Kanatlı somun 3 Yan conta Sağ yan kılıfı anahtar ile açın. Tutucu sacdaki kelebe somunları yan contadan sökün ve tutucu sacı çıkartın. 1 Süpürme silindiri bağlantısının sabitle- me cıvatası 2 Süpürme silindiri 3 Süpürme silindiri bağlantısı 4 Yan conta tutucu sacı 5 Yan conta Yan contayı dışarı doğru katlayın. Süpürme merdanesi yuvasının sabitle- me cıvatasını sökün ve yuvayı dışarı döndürün. Döner silindiri dışarı çıkartın. Süpürme silindirinin montaj konumu süsüş yönündedir (üstten görünüm) Not: Yeni süpürme silindirini takarken fırça- nın konumuna dikkat edin. Yeni süpürme silindirini takın. Süpürme silindirinin kanalları karşıdaki salınca- ğın eksantriklerine takılmalıdır. Not: Yeni süpürme merdanesinin montajın- dan sonra süpürge seviyesi yeniden ayar- lanmalıdır. Lastik hava basıncını kontrol edin. Vakum fanını kapatın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Süpürme merdanesini kumanda koluy- la indirin ve çalıştırın (yaklaşık 10 sani- ye). Döner silindiri kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürge aynasının şekli, 80-85 mm geniş- liğinde eşit bir kare oluşturmalıdır. Süpürme aynasını ayarlayın 1Yay 2 Ayar somunu 3 Kontra somun 4 Dişli çubuk Ayar vidasının ayarını değiştirerek sü- pürme yüzeyi konumunu ayarlayın. Süpürme aynasını kontrol edin. Hidrolik yağı seviyesinin kontrol edilmesi ve hidrolik yağı eklenmesi Hidrolik sisteminin kontrol edilmesi Radyatörün kontrol edilmesi ve bakımı Döner silindirin kontrolü Döner silindirin değiştirilmesi Döner silindire ait süpürge aynasının kontrol edilmesi ve ayarlanması 176 TR- 10 Lastik hava basıncını kontrol edin. Süpürme silindirini ve yan süpürgeyi ku- manda kollarıyla kaldırın. Toz veya kireçle kaplı olan süpürme makinesini düz ve kaygan bir zeminde sürün. Yan fırça kumanda kolu (3) öne doğru: Yan fırça iner. Yan süpürgeyi yakl. 10 saniye çalıştırın. Yan fırçaları kaldırın. Cihazı geriye doğru sürün. Süpürme aynasını kontrol edin. Süpürme yüzeyinin genişliği 40-50 mm ara- sında olmalıdır. Süpürme yüzeyini iki ayar vidasıyla dü- zeltin. Süpürme aynasını kontrol edin. Lastik hava basıncını kontrol edin. Süpürme haznesini yukarı götürün ve emniyet çubuğuyla emniyete alın. TEHLIKE Yaralanma tehlikesi! Süpürme haznesi kal- dırılmışken emniyet çubuğunu her zaman yerleştirin. Yüksek boşaltma tertibatının emniyet çubuğunu yukarı katlayın ve tutucuya takın (emniyetli). 1 Emniyet çubuğu tutucusu 2 Emniyet çubuğu "Süpürme silindirinin değiştirilmesi" bö- lümünde açıklandığı gibi yan kaplamayı açın. 6 kelebek somunu yan tutucu sacdan gevşetin. 3 somunu (SW 13) öndeki tutucu sac- dan gevşetin. Tabana 1 - 3 mm mesafeye gelene ka- dar yan contayı aşağı doğru bastırın (uzun delik). Tutucu sacları vidalayın. İşlemi cihazın diğer tarafında tekrarla- yın. Süpürme makinesini düz bir yüzeye bı- rakın. Hava basınç kontrol cihazını lastik valfa bağlayın. Hava basıncını kontrol edin ve gerekti- ğinde basıncı düzeltin. İzin verilen lastik hava basıncı için bkz. Teknik Bilgiler bölümü. 몇 UYARI Yaralanma tehlikesi! Filtre sisteminde çalışırken toz koruyucu maske takın. İnc e tozlarla uğraşırken gü- venlik talimatlarını dikkate alın. İnce toz filtresini filtre temizliği tuşu ile temizleyin. Süpürge haznesini boşaltın. 1 Cihaz kapağının kilidi 2 Cihaz kapağı Kilidi açın, bunun için yıldız kollu cıvata- yı sökün. Cihaz kapağını öne doğru katlayın. 1 Kilit, filtre kapağı (2x) 2 Filtre kapağı 3 Cihaz kapağı Filtre kapağını açın. 1 İnce toz filtresi 2 Filtre kapağı 3 Çapraz kiriş Filtre kapağını açın. İnce toz filtresini kontrol edin, gerekirse temizleyin ya da değiştirin. Not İnce toz filtresi yalnızca Kärcher müşteri hizmetleri tarafından değiştirilebilir. Filtre kapağını yerleştirin ve kilitleyin. V kayışı, 10 kg basınçta yaklaşık 7-9 mm esnemelidir. V kayış gerilimini yetkili müşteri hizmet- lerine ayarlatın. Yan fırçanın süpürge yüzeyinin kontrol edilmesi ve ayarlanması Yan contaların ayarlanması Lastik hava basıncının kontrol edilmesi İnce toz filtresini kontrol etme / değiştirme

V kayışının kontrol edilmesi ve ayarlanması 177TR- 11 1 Tırtıllı somun 2 Sigorta kutusunun kapağı Tırtıllı somunu sökün. Sigorta kutusunun kapağını açın. Sigortaları kontrol edin. Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. Sigortaları kontrol edin. Arızalı sigortaları yenileyin. Not: Sadece aynı sigorta değeri olan yeni sigortalar kullanın. İşbu belge ile aşağıda tanımlanan makine- nin konsepti ve tasarımı ve tarafımızdan pi- yasaya sürülen modeliyle AB yönetmelikle- rinin temel teşkil eden ilgili güvenlik ve sağ- lık yükümlülüklerine uygun olduğunu bildiri- riz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu be- yan geçerliliğini yitirir. Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder. Dokümantasyon sorumlusu: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2022/02/01 Sigortaların değiştirilmesi FU 01 Kontak 10 A FU 02 Ön kızdırma 5 A FU 03 Çok fonksiyonlu gösterge 5 A FU 04 Karıştırma sistemi 20 A FU 05 Geri sürüş uyarısı ve kat- lanma göstergesi 10 A FU 06 Kabin aydınlatması Cam sileceği (Opsiyon) 10 A FU 07 Aydınlatma Sinyal lambası (Opsiyon) 10 A FU 08 Aydınlatma Blue Spot (opsiyon) 10 A FU 09 Arka konum lambaları (op- siyon) 7,5 A FU 10 Kısa huzmeli far (opsiyon) 10 A FU 11 Ön konum lambaları (opsi- yon) 7,5 A FU 12 Hidrolik soğutucu 25 A FU 13 Ana sigorta 60 A FU 15 Buji 70 A FU 20 Fan (opsiyon) 20 A FU 21 Kabin fanı (opsiyon) 25 A FU 22 Kompresör (opsiyon) 7,5 A AB uygunluk bildirisi Ürün: Süpürme makinesi Otur- ma cihazı Tip: 1.186-145.0 İlgili AB yönetmelikleri 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG Kullanılmış olan uyumlu standartlar EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 Kullanılmış ulusal standartlar

Kullanılan uyumluluk değerlendirme yöntemleri 2000/14/EG: Ek V Ses şiddeti dB(A) Ölçülen: 100 Garanti edilen: 103 Chairman of the Board of Management Director Regulatory Affairs & Certification 178 TR- 12 Arızalarda yardım Arıza Arızanın giderilmesi Cihaz çalıştırılamıyor Sürücü koltuğuna oturun, koltuk kontak şalteri etkinleşir. Aküyü şarj edin ya da değiştirin Yakıt doldurun, yakıt sistemindeki havayı alın Yakıt filtresini değiştirin Yakıt ön filtresinin değiştirilmesi Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın Kärcher-müşteri hizmetini bilgilendirin Motor düzensiz çalışıyor Hava filtresini temizleyin veya filtre kartuşunu değiştirin Yakıt hat sistemi, bağlantıları kontrol edin ve gerekirse onarın Kärcher-müşteri hizmetini bilgilendirin Motor aşırı ısınmış Soğutma suyu ekleyin Radyatörü yıkayın V kayışını gerin Kärcher-müşteri hizmetini bilgilendirin Motor çalışıyor, ancak cihaz sade- ce yavaş hareket ediyor ya da hiç hareket etmiyor Park frenini çözün İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Hidrolikte ıslık sesi Hidrolik yağı ekleyin Kärcher-müşteri hizmetini bilgilendirin Fırçalar sadece yavaş dönüyor ya da hiç dönmüyor Gaz kolunu tamamen öne (yüksek devir) itin. İçeri sarılmış bantlar ve ipler açısından kontrol edin. Kärcher-müşteri hizmetini bilgilendirin Fırça bölgesindeki emme kuvveti az ya da hiç emme kuvveti yok Filtreyi temizleyin Kärcher-müşteri hizmetini bilgilendirin Cihaz toz kaldırıyor Yan contaların ayarlanması Fanı çalıştırın Toz filtresini temizleyin Filtre contalarını değiştirin Kärcher-müşteri hizmetini bilgilendirin Süpürme ünitesinde süpürülen malzeme kalıyor Süpürge haznesini boşaltın Süpürme haznesini tamamen kapatın. Toz filtresini temizleyin Süpürme silindirini değiştirin Süpürme aynasını ayarlayın Süpürme haznesinin şerit contalarını değiştirin Süpürme silindirindeki blokajı kaldırın Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi kalkmıyor ya da inmiyor Kir kabı emniyet kolunu çıkartın Kärcher-müşteri hizmetini bilgilendirin Süpürme haznesi sadece yavaş dönüyor ya da hiç dönmüyor Kärcher-müşteri hizmetini bilgilendirin Hidrolik hareket ettirilen parçalarda çalışma arızaları Kärcher-müşteri hizmetini bilgilendirin 179TR- 13 Teknik Bilgiler KM 170/600 R D Classic Cihaz bilgiler Sürüş hızı, ileri km/h 14 Sürüş hızı, geri km/h 14 Tırmanma kapasitesi (max.) -- 18% Yan süpürge olmayan yüzey gücü m

/h 18800 1 yan süpürgesi olan yüzey gücü m

/h 23800 2 yan süpürgesi olan yüzey gücü m

/h 28000 Yan süpürgeleri olmayan çalışma genişliği mm 1344 1 yan süpürgesi olan çalışma genişliği mm 1700 2 yan süpürgesi olan çalışma genişliği mm 2000 Su damla korumalı koruma türü -- IPX 3 Depo doluyken kullanım süresi h 4,5 Motor Tip: -- Kubota V1505 (E4B) Motor düzeni -- 4 silindir dört zamanlı dizel motor

AB yönetmeliği 2016/1628 (seviye V) ölçüm prosedürüne göre emisyon g/kWh 1018,0 Soğutma türü -- Su soğutma Dönme yönü -- Saat yönünün tersine doğru Motor hacmi cm

Maksimum güç kW/PS 18,5/24,8 2300 1/min Akü V, Ah 12, 72 İşletme maddeleri Motor yağı miktarı l 6 Motor yağı tipi > 25 °C SAE30, SAE10W-30, SAE15W-40

Hidrolik yağ -- Renol HV 46 Hidrolik yağı miktarı l 37 Soğutma sıvısı (SAE J814C) -- Stilmoil Antifrost Manuel yağlanacak yağlama noktaları için Çok amaçlı gres Süpürme haznesi Maksimum boşaltma yüksekliği mm 1540 Süpürge haznesinin hacmi l 600 Süpürme silindiri Döner silindir çapı mm 400 Döner silindir genişliği mm 1344 Devir 1/min 340 Süpürme yüzeyi mm 80 Yan fırça Yan süpürge çapı mm 650 Devir (kademesiz) 1/min 0 - 63 Lastik Ön ebatlar -- 6.00-8 Ön hava basıncı bar 8 Arka ebatlar -- 5.00-8 Arka hava basıncı bar 8 Frenler Ön tekerlekler -- mekanik Arka tekerlek -- hidrostatik 180 TR- 14 Filtre ve emme sistemi Motor düzeni -- Yatık filtre Devir 1/min 2900 İnce toz filtresi filtre yüzeyi m

/h 1650 Karıştırma sistemi -- Elektrik motoru Çevre koşulları Sıcaklık °C -5 ila +40 Hava nemi, çiy ile ıslanmamıştır % 0 - 90 60335-2-72'a göre belirlenen değerler Ses emisyonu Ses basıncı seviyesi L

dB(A) 82 Güvensizlik K

dB(A) 3 Ses basıncı seviyesi L

dB(A) 103 Cihaz titreşimleri El-kol titreşim değeri m/s

0,7 Güvensizlik K m/s

0,5 Güvensizlik K m/s
