Ürün Tipi	Süpürgeli elektrikli süpürge (süpürge vakum)
Marka	Kärcher
Model	KM 75/40 W Bp Pack
Boyutlar (U x G x Y) kaldırılmış gidon ile	1430 x 750 x 1190 mm
Boyutlar (U x G x Y) gidonsuz	1160 x 750 x 930 mm
Ağırlık (bataryasız)	79 kg
Ağırlık (bataryalı)	125 kg
İzin verilen toplam ağırlık	205 kg
Güç kaynağı	24 V DC, 2 adet 12 V 60 Ah batarya
Motor gücü	400 W
Çalışma süresi	Yaklaşık 1,5 ila 2 saat
Şarj süresi	Yaklaşık 12 saat
Süpürme hızı	4,5 km/h
Maksimum eğim	%12
Toz haznesi kapasitesi	40 L
Çalışma genişliği (yan fırçalarla)	750 mm
Filtre tipi	Toz filtresi, yüzey 1,8 m²
Ana işlevler	Kuru ve ıslak zemin süpürme, büyük atık kapağı (50 mm'ye kadar), sürekli hız ayarı
Bakım ve temizlik	Günlük filtre temizliği, hazne boşaltma, periyodik fırça ve çubuk değişimi
Güvenlik cihazları	Kapak kontak anahtarı, ana şalter (anahtarlı), park freni
Aksesuarlar ve yedek parçalar	Yan fırçalar, döner fırçalar (yumuşak, sert, antistatik), şarj cihazı, bataryalar
Uygun kullanım	İç ve dış yüzeyler (asfalt, beton, fayans vb.), profesyonel kullanım (oteller, okullar, hastaneler)
Uygunluk standartları	AB direktifleri, EN 55012, EN 60335-1, EN 60335-2-72, vb.

Sık sorulan sorular - KM 7540 W Bp Pack Kärcher

Kärcher KM 75/40 W Bp Pack süpürge nasıl çalıştırılır?

Kapağın kapalı ve frenin çekili olmadığından emin olun. Ana şalteri "1" konumuna çevirin. Döner fırça ve yan fırça dönmeye başlar. İlerlemek için ileri hareket kolunu çekin. Hız, kolun konumuyla sürekli olarak ayarlanır.

Toz haznesi nasıl boşaltılır?

Motoru durdurun ve anahtarı çıkarın. Tankın kapatma kolunu yukarı çekin, ardından toz haznesini çıkarın. Boşaltın ve kolu aşağı iterek yerine yerleştirin. Haznenin izin verilen maksimum ağırlığı 40 kg'dır.

Toz filtresi nasıl temizlenir?

Filtre temizleme kolunu (kapak üzerinde bulunur) birkaç kez çekerek tozu silkeleyin. Daha detaylı temizlik için kapağı açın, filtre kapağının sıkma vidasını sökün, filtreyi çıkarın ve gerekirse değiştirin. Filtreyi asla yıkamayın.

Döner fırça nasıl değiştirilir?

Makineyi durdurun ve anahtarı çıkarın. Toz haznesini ve bataryaları çıkarın. Cihazı öne doğru eğin, büyük atık kapağını kaldırın, ardından döner fırçayı çıkarın. Yeni fırçayı tahrik pimlerine yerleştirin ve diğer taraftaki yatağa oturtun. Ardından süpürme izini ayarlayın.

Süpürme izi nasıl ayarlanır?

Makinenin önünü kaldırın ve tozlu bir zeminde ilerletin. Fren yapın, ardından fırçayı 15-30 saniye döndürün. İz, 30-40 mm genişliğinde bir dikdörtgen oluşturmalıdır. Ayarlama kollarını (sol/sağ) uygun deliklere yerleştirin: daha aşağı = daha geniş iz, daha yukarı = daha dar iz.

Makine çalışmazsa ne yapmalı?

Kapağın iyice kapalı olduğunu kontrol edin (kapak kontak anahtarı). Batarya şarjını ve sigortaları kontrol edin. Sorun devam ederse Kärcher satış sonrası servisiyle iletişime geçin.

Yan fırçalar nasıl bakım yapılır?

Fırçaların aşınmasını düzenli olarak kontrol edin. Değiştirmek için fırçanın altındaki 3 vidayı sökün, eskisini çıkarın ve yenisini takın. Yan fırçanın alçalmasını, kelebek somunları gevşeterek ve ayar vidasını çevirerek ayarlayın.

Bataryanın çalışma süresi nedir?

Tam şarjdan sonra (12 saat) çalışma süresi yaklaşık 1,5 ila 2 saattir. Şarj süresi değişebilir. Yalnızca Kärcher tarafından önerilen bataryaları ve şarj cihazlarını kullanın.

Makine nasıl taşınır?

Motoru durdurun, anahtarı çıkarın, park frenini sıkın ve tekerlekleri takozlayın. Makineyi bağlantı noktalarına (kapağın altında ve gidonun üstünde) kayışlarla sabitleyin. Toplam ağırlık olan 205 kg'a uyun.

Makine uzun süreli nasıl saklanır?

Düz bir yüzeye park edin, anahtarı çıkarın ve freni sıkın. Fırçayı ve yan fırçaları kaldırın. İçini ve dışını temizleyin. Kuru ve korunaklı bir yerde saklayın. Bataryaları çıkarın ve her 2 ayda bir şarj edin.

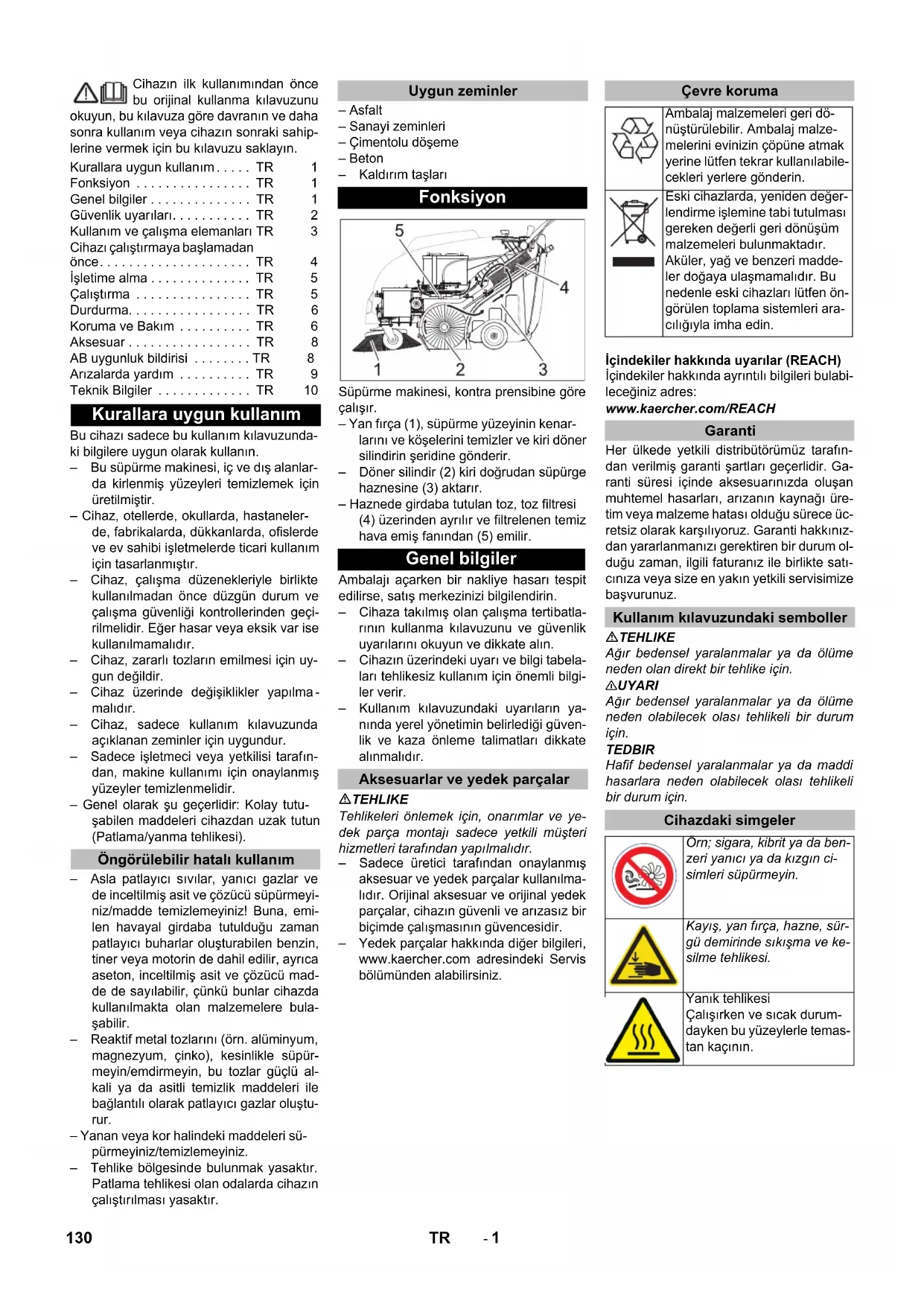

KULLANIM KILAVUZU KM 7540 W Bp Pack Kärcher

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Fonksiyon TR 1

Genel bilgiler TR 1

Güvenlik uyarıları TR 2

Kullanım ve çalışma elementarı TR 3

Cihazı çalıştırmaya başlamadan önce. TR 4

İşletime alma TR 5

Çalıştırma TR 5

Durdurma. TR 6

Koruma ve Bakım TR 6

Aksesuar TR 8

AB uygunluk bildirisi TR 8

Anizalarda yardim TR 9

Teknik Bilgiler TR 10

Kurallara uygun kullanim

Bu cihazi sadece bu kullanim kilavuzundaki bilgilere uygun olarak kullanin.

• Bu supürme makinesi, iç ve dış alanlarda kirlenmiş yüzeyleri temizlemek için üretilmiştir. Cihaz, otellerde, okullarda, hastanelerde, fabrikalarda, dükkanlarda, ofislerde ve ev sahibi işletmelerde ticari kullanım için tasarlanmıştır.
• Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. Cihaz, zararlı tozların emilmesi için uygun değildir. Cihaz üzerinde değişiklikler yapılmamalıdır.
• Cihaz, sadece kullanım kılavuzunda açıklanan zeminler için uygundur.
• Sadece işletmeci veya yetkilisi tarafından, makine kullanımı için onaylanmış yüzeyler temizlenmelidir.
• Genel olarak şu geçerlidir: Kolay tutuşabilen maddeleri cihazdan uzak tutun (Patlama/yanma tehlikesi).

Öngörülebilir hatalı kullanım

• Asla patlayıcı sıvılar, yanıcı gazlar ve de inceltilmiş asit ve çözücü süpürmeyiniz/madde temizlemeyiniz! Buna, emilen hava girdaba tutulduğu zaman patlayıcı buharlar oluşturabilen benzin, tiner veya motorin de dahildir, ayrıca aseton, inceltilmiş asit ve çözücü madde de sayılabilir, çünkü bunlar cihazda kullanılmakta olan malzemelere bulaşabilir. Reaktif metal tozlarını (örn. alüminyum, magnezyum, çinko), kesinlikle süpürmeyin/emmeyin, bu tozlar güçlü alkali ya da asitli temizlik maddeleri ile bağlantılı olarak patlayıcı gazlar oluşturur.
• Yanan veya kor halindeki maddeleri süpürmeyiniz/temizlemeyiniz.
• Tehlike bölgesinde bulunmak yasaktır. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır.

Uygun zeminler

- Asfalt - Sanayi zeminleri - Çimentolu döşeme - Beton Kaldırım taşları

Fonksiyon

Süpürme makinesi, kontra prensibine göre çalışır.

- Yan fırça (1), süpürme yüzeyinin kenarlarını ve köşelerini temizler ve kiri döner silindirin şeridine gönderir. - Döner silindir (2) kiri doğrudan süpürge haznesine (3) aktarır. - Haznede girdaba tutulan toz, toz filtresi (4) üzerinden ayrılır ve filtrelenen temiz hava emiş fanından (5) emilir.

Genel bilgiler

Ambalajı açarken bir nakliye hasarı tespit edilirse, satış merkezinizi bilgilendirin.

Cihaza takılmış olan çalışma tertibatlarının kullanma kılavuzunu ve güvenlik uyarılarını okuyun ve dikkate alın. Cihazın üzerindeki uyarı ve bilgi tabelaları tehlikesiz kullanım için önemli bilgiler verir. Kullanım kılavuzundaki uyarıların yanında yerel yönetimin belirlediği güvenlik ve kaza önleme talimatları dikkate alınmalıdır.

Aksesuarlar ve yedek parçalar

TEHLİKE

Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

• Sadece üretici tarafından onaylanmış aksesuar ve yedek parçalar kullanılmalıdır. Orijinal aksesuar ve orijinal yedek parçalar, cihazın güvenli ve arızasız bir biçimde çalışmasının güvencesidir.
• Yedek parçalar hakkında diğer bilgileri, www.kaearcher.com adresindeki Servis bölümünden alabilirsiniz.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Kullanım kılavuzundaki semboller

△TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.

△UYARI

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.

TEDBİR

Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.

Cihazdaki simgeler

Örn; sigara, kibrit ya da benzeri yanıcı ya da kızgın cisimleri süpürmeyin.

Kayış, yan fırça, hazne, sürgü demirinde sıkışma ve kesilme tehlikesi.

Yanık tehlikesi. Çalışırken ve sıcak durumdayken bu yüzeylerle temastan kaçının.

Güvenlik uyarıları

Kullanıma yönelik güvenlik uyarıları

• Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır.
• Tehlikeli alanlarda (örneğin benzin istasyonu) cihazın kullanılması durumunda gerekli emniyet tedbirlerinin dikkate alınması gerekir. Patlama tehlikesi olan odalarda cihazın çalıştırılması yasaktır. Kullanıcı personel cihazı talimatlara uygun olarak kullanmalıdır. Personel, yerel kuralları dikkate almalı ve çalışma sırasında özellikle çocuklar olmak üzere 3. şahıslara dikkat etmelidir.
• Çalışmaya başlamadan önce, kullanım personeli tüm koruma tertibatlarının düzgün şekilde takılmış olduğundan ve çalıştığından emin olmalıdır. Cihazın kullanım personeli, diğer kişilerle veya mallarıyla oluşan kazalardan sorumludur. Kullanım personelinin sıkı oturan giysiler giymesine dikkat edin. Sağlam ayakkabılar giyin ve gevşek giysilerden kaçının. Harekete geçmeden önce yakındaki bölgeyi kontrol edin (örn. Çocuklar). Görüşün yeterli olmasına dikkat edin! Cihazın yetkisiz bir şekilde kullanılmasını önlemek için, anahtar çekilmelidir.
• Ayrılırken cihaz istenmeyen hareketlere karşı emniyete alınmalıdır.
• Cihaz, sadece kullanım konusunda eğitim almış ya da kullanım konusundaki yeteneklerini ispatlamış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. Bu cihaz, (çocuklar dahil olmak üzere) fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılmamalıdır. Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

Sürüş moduna yönelik güvenlik uyarıları

△Tehlike

Yaralanma tehlikesi! Çok büyük eğimlerde devrilme tehlikesi. - Aracı sürüş yönünde sadece %12 kadar rampalarda ve eğimlerde sürün. Stabil olmayan zeminlerde devrilme tehlikesi. Cihazı sadece sabitlenmiş zeminlerde hareket ettirin. Çok büyük yan eğimde devrilme tehlikesi. - Aracı sadece sürüş yönünün enine doğru maksimum %12'lerde sürün. Sürüş hızı ilgili koşullara adapte edilmelidir.

Cihazın taşınmasına yönelik güvenlik uyarıları

• Taşıma sırasında cihazın ağırlığına dikkat edin. Cihazı taşımak için aküyü başlarından ayırın ve cihazı güvenli şekilde sabitleyin.

Aküyle çalıştırılan cihazlara yönelik güvenlik uyarıları

Not: Sadece Kärcher tarafından tavsiye edilen aküler ve şarj cihazlarını kullanın, garanti yükümlülüğü bulunmaktadır.

• Akü üreticisi ve şarj cihazı üreticisinin kullanma talimatlarına mutlaka uyulmalıdır. Akülerin kullanılmasına yönelik yasalara dikkat edin. Aküleri kesinlikle boşalmış durumda bırakmayın, aksine mümkün olduğunca kısa süre içinde tekrar şarj edin.
• Kaçak akımları önlemek için aküleri her zaman temiz ve kuru tutun. Metal tozları gibi kirlerden koruyun.
• Herhangi bir alet ya da benzeri cisimleri akünün üzerine koymayın. Kısa devre ve patlama tehlikesi.
• Her zaman aynı tipte 2 akü kullanın!
• Kesinlikle akünün yakınında ya da akü şarj bölümünde açık ateşle çalışmayın, kıvılcım oluşturmayın ya da sigara içmeyin. Patlama tehlikesi.
• Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değiştirin. Tahrik motoru girişi sıcak parçalara dokunmayın (yanma tehlikesi). Akü asidiyle çalışırken dikkatli olun. İlgili güvenlik talimatlarına dikkat edin! Kullanılmış aküleri, 91/157 EWG sayılı AB yönetmeliğine uygun olarak çevreye zarar vermeyecek şekilde imha edin.

Koruma ve bakıma yönelik güvenlik uyarıları

Cihazın temizlenmesi ve bakımı, parçaların değiştirilmesi ya da başka bir fonksiyona geçişten önce, cihaz kapatılmalı ve kontak anahtarı çekilmelidir. - Elektrik sistemindeki çalışmalar sırasında akü tapaları sökülmelidir. Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi). - Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da geçerli tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır. - Ticari amaçla kullanılan ve yeri değiştirilmiş cihazlara yönelik geçerli yerel Güvenlik kontrolüne dikkat edin. Cihazdaki çalışmaları her zaman uygun eldivenlerle yapın.

Güvenlik Düzenekleri

Cihaz kaputu

Cihaz, cihaz kapağı açılır açılmaz motoru kapatan bir kapak kontak şalteri ile donatılmıştır.

TEHLİKE

Arızalı kapak kontak şalteri nedeniyle yaralanma tehlikesi!

Cihaz kapağı açıldığında motor kapanmıyorsa, kapak kontak şalteri arızalıdır. Cihazı artık çalıştırmayın ve tamir ettirin.

Ana şalter

→ Tehlikeli durumlarda veya cihazı hızlı bir şekilde kapatmak için ana şalteri "0" konumuna getirin. → İstenmeden çalıştırmaya karşı emniyete almak için, ana şalteri "0" konumuna getirin ve anahtarı çekin.

Kullanım ve çalışma elemanları

1 İtme kolunu sabitleme civatası (2x) 2 Toz filtresi 3 Süpürme haznesi 4 Arka conta çıtası (süpürme haznesinde) 5 Şarj cihazı

(Sadece KM 75/40 W Bp Pack)

6 Aküler (Sadece KM 75/40 W Bp Pack) 7 Tahrik tekerlekleri 8 Yan conta çıtası 9 Döner silindir 10 Ön sızdırmaz çıta 11 Kaba kir kapağı 12 El freniyle birlikte direksiyon makarası 13 Yan fırça sabitlemesi 14 Yan fırça 15 Kapak kilidi 16 Cihaz kapağı 17 Akü şarj soketi (Sadece KM 75/40 W Bp) 18 İtme yayı 19 İleri hareket kolu 20 Kaba kir kapağını kaldırma ve indirme kolu

Kumanda alanı

1 Ana şalter 2 Yan fırçayı indirme ve kaldırma kolu 3 Toz filtresi kapağının vidalı tapası 4 Süpürme haznesinin vidalı tapası 5 Toz filtresinin filtre temizliği 6 Islak/kuru kapakçık

Ana şalter

0/OFF Motor kapalı

1 Motor	açık
A Anahtari Çekin
B	A r ıza güstergesi
C Akü güstergesi

Anahtarı çekin

→ Ana şalterin anahtarını "0" konumuna getirin ve çekin.

Cihaz kapağının açılması

Not

Cihaz kapağının kilidi ana şalterin anahtarıyla açılır.

Ana şalterin anahtarını kapak kilidine dokun ve saat yönünde 90° döndürün. → Kapak kilidini anahtardan dışarı çekin. Cihaz kapağını açın.

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin!

Boş ağırlik (taşima ağırkı)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Müsaade edilen toplam ağırkı
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

İndirme

→ Kartonu çıkartın. → Tekerlekleri emniyete almak için kullanılan ahşap takozları çıkartın ve cihazı elinizle paletten kaldırın. → Park frenini çözün.

İtme demirinin takılması

Cıvataları gevşetin. İtme kolunu dikin. Cıvataları sıkın.

Yan fırçaların takılması

Not: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın. Yan süpürgeleri taşıyıcıya takın ve sıkın.

Aküler

Akülerin Güvenlik uyarıları

Akülerdeki çalışmalar sırasında aşağıdaki uyarılar mutlaka dikkate alın:

	Akü, kullanım kılıvuzu ve araç kullanım kılıvuzundaki uyanıla- ra dikkat edin!
	Koruyucu gozlük kullanın!
	Çocukları asit ve akülerden uzak tutun!
	Patlama tehlükesi!
	Ateş, kılılcım, açık ileş ve siga- ra ilemek)yasaktır!
	Yaralanma tehlükesi!
	Ilk yarduş!
	Uyarı notu!
	Tasfiye edilmesi!
	Aküyü;cöp bidonuna atmayın!

△ Tehlike

Patlama tehlikesi! Akünün üzerine, yani uç kutupları ve hücre konektörüne herhangi bir alet ya da benzeri bir madde koymayın.

Tehlike

Yaralanma tehlikesi! Yaraları kesinlikle kurşunla temas ettirmeyin. Akülerdeki çalışmalardan sonra ellerinizi yıkayın.

△ TEHLİKE

Yangın ve patlama tehlikesi!

• Sigara içmek ve açık ateş yasaktır. Akülerin şarj edildiği bölümler, şarj işlemi sırasında yüksek oranda patlayıcı gazlar oluştuğu için iyi şekilde havalandırılmış olmalıdır.

Tehlike

Yaralanma tehlikesi!

• Göz ya da deriye asit temas etmesi durumunda, gözünüzü ya da derinizi bol temiz suyla yıkayın. Daha sonra zaman kaybetmeden doktora gidin.
• Kirlenmiş giysileri suyla yıkayın.

Tavsiye edilen aküler

	Sipariş No.	Hacim	Hava akimi
60 Ah, Bakım gerektı-miyor	6.654-226.0*	1,65** 0,6	6***

• Cihaz 2 aküye ihtiyaç duyar: ** m cinsinde ** m cinsinde/s

Maksimum akü ölçüleri

Uzunluk	Genişlik	Yükseklik
267 mm	177 mm	190 mm

Tavsiye edilen şarj cihazları

Şar cihazi	Sipariş No.
	6.654-225.0

Akülerin takılması ve bağlanması

Not

KM 75/40 W Bp Packhazı daha önceden takılmıştır.

Cihaz kapağını açın. → Aküleri montaj taşıyıcısına koyun. → Aküleri tutucu bantla emniyete alın.

→ Kutup terminalini (kırmızı kablo) artı kutba (+) bağlayın. → Bağlantı hattını akülere vidalayın. → Kutup terminalini eksi kutba (-) bağlayın.

Not: Akü kutuplarında ve kutup terminallerinde kutup koruyucu gresle yeterli düzeyde koruma kontrolü yapın.

Sadece kutup kapaklı aküler kullanın. Kaybederseniz kutup kapağını değiştirin.

TEDBİR

Cihazı devreye almadan önce aküleri şarj edin.

Akülerin Şarj Edilmesi

△ Tehlike

Yaralanma tehlikesi! Şarj cihazı, sadece elektrik kablosu hasar görmemişse çalıştırılmalıdır. Hasar görmüş bir elektrik kablosu, zaman kaybetmeden üretici, müşteri hizmetleri ya da kalifiye bir kişi tarafından değiştirilmelidir.

TEHLİKE

Elektrik çarpma tehlikesi. Akım hattı şebekesine ve sigortaya dikkat edin. Şarj cihazını sadece yeterli havalandırma bulunan kuru bölümlerde kullanın.

Not: Akü boşken şarj süresi yaklaşık 12 saattir.

△ Tehlike

Yaralanma tehlikesi! Akülerle uğraşırken güvenlik talimatlarını dikkate alın. Şarj cihazı üreticisinin kullanım talimatını dikkate alın.

Şarj işlemi - KM 75/40 W Bp Pack

Dikkat: Piller sadece oda sıcaklığında şarj edilmelidir!

Uyarı: Cihaz, standart olarak bakım gerektirmeyen akülere donatılmıştır.

→ Cihaz kapağını açın.

→ Şarj aletinin elektrik fişini prize takın.

Uyarı: Şarj aleti elektronik olarak ayarlanmıştır ve şarj işlemini otomatik olarak tamamlar. Şarj işlemi sırasında cihazın tüm fonksiyonları otomatik olarak durdurulur.

1 Akü durumu göstergesi

Akü durum göstergesi, elektrik fişi takılmış durumdayken şarj işleminin ilerleyişini gösterir:

Aküler Şarj ediliyor	Yeşil renkte ya-nıp.Sinceyor
Aküler Şarj edildi	Yeşil renkte ya-nıyor
Şarj aletinde arıza	Kırkını renkte yanıyor
Hata tablosundaki hata n mevcut	Bir durakla-mayla birlikte n kezkını renkte yanıp.Sinceyor

Hata tablosu:

1	Akü böglanmadi
2	Akü ters polaritesi
3	Akü aşırı boşalmış
4	Şarızzleligiyle ilgili sorun
5	Güç kaynakı;cok sıçak
6	Donanım hatası
7	Iletişim hatası (güç kaynakı modu)

Akü ömrünün uzun olmasını sağlamak için akünün her zaman tam olarak şarj edilmesi gerekir.

Şarj işlemi - KM 75/40 W Bp

→ Cihaz kapağını açın. → Şarj cihazının şarj kablosunu süpürgenin şarj fişine takın. → Şarj cihazının elektrik fişini takın ve şarj cihazını çalıştırın.

Şarj işleminden sonra

KM 75/40 W Bp Pack

→ Elektrik kablosunu çıkartın. → Elektrik kablosunu şarj cihazındaki kablo tutucusunun etrafına sarın. Cihaz kapağını kapatın.

KM 75/40 W Bp

→ Şarj cihazını kapatın ve şebekeden ayırın. → Şarj kablosunu cihazdan sökün. Cihaz kapağını kapatın.

Akünün dökülmesi

→ Cihaz kapağını açın. → Kutup terminalini eksi kutuptan (-) sökün. → Akülerin bağlantı hattını sökün. → Kutup terminalini artı kutuptan (+) sökün. Tutucu bandı çözün. → Aküyü dışarı alın. → Kullanılmış aküyü geçerli düzenlemelere göre tasfiye edin.

İşletime alma

Genel bilgiler

△TEHLİKE

Yaralanma tehlikesi. Süpürme haznesini çıkarmadan önce cihazı kapatın.

Not: İşletmeye alma sadece cihaz kapağı kapalıyken gerçekleşmelidir.

→ Süpürme makinesini düz bir yüzeye yerleştirin.

→ Motoru stop edin. → Park frenini kilitleyin.

Kontrol ve bakım çalışmaları

→ Akülerin şarj seviyesini kontrol edin. → Yan süpürgeleri kontrol edin. Döner silindiri kontrol edin. Toz filtresini temizleyin. → Süpürge haznesini boşaltın.

Not: Açıklama için Bkz. Temizlik ve bakım bölümü.

Çalıştırma

△ Tehlike

Cihazın uzun süre çalışması, titreşim nedeniyle ellerdeki kan dolaşım sisteminde sorunlara neden olabilir.

Birçok etki faktörü olduğu için genel geçerli kullanım verileri belirlenememektedir.

Kötü kan dolaşımı olan kişisel mizaç (parmakların sık aralıklarla soğuması, uyuşması). Düşük çevre sıcaklığı. Ellerinizi korumak için sıcak tutan eldivenler kullanın. - Sıkıca tutmak kan akışına zarar verir. - Kesintisiz bir çalışma, molalarla ara verilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve söz konusu belirtilerin (örn; parmakların uyuşması, soğuk parmaklar) tekrarlanarak ortaya çıkması durumunda, bir doktora muayene olmanızı öneriyoruz.

Cihazı çalıştırma

→ Park frenini çözün. Motoru çalıştırın. Ana şalteri "1" konumuna getirin. Not: Süpürme merdanesi ve yan fırça döner.

Cihazı sürme

İleri sürme

→ İleri hareket kolunu çekin.

Not: Sürüş hızı, kolun ileri hareket konumuna bağlı olarak kademesiz ayarlanabilir.

Rölanti

→ İleri hareket kolunu bırakın. Cihaz olduğu yerde kalır.

Engellerin üstünden geçilmesi

30 mm'ye kadar sabit engellerin üstünden geçilmesi:

Kaba kir kapağını kaldırın. → Yavaş ve dikkatlice engelin üstünden geçin.

30 mm'nin üstündeki sabit engellerin üstünden geçilmesi: → Engellerin üstünden sadece uygun bir rampayla geçilebilir.

Süpürme modu:

△Tehlike

Yaralanma tehlikesi! Döner silindir, açık kaba kir kapağında taş veya takıntıları öne doğru fırlatıp atar. Kişilerin, hayvanların veya cisimlerin zarar görmemesine dikkat edin.

TEDBİR

Paket bantları, teller veya benzeri cisimleri süpürmeyin, bunlar süpürge mekanizmasının zarar görmesine neden olur. Not: En uygun temizleme sonucunu elde etmek için, sürüş hızı ortama uyarlanmalıdır.

Kaldırılmış kaba kir kapağıyla

süpürme

Not: Örn; sigara paketleri gibi 50 mm'lik yüksekliğe sahip büyük parçaları süpürmek için kaba kir kapağı sürekli kaldırılmalıdır.

Kaba kir kapağının kaldırılması:

→ Kaba kir kapağını kaldırma kolunu çekin.

Kaba kir kapağının indirilmesi: → Kaba kir kapağını kaldırma kolunu bırakın.

Not: Sadece kaba kir kapağı tamamen indirilmişken optimum bir temizleme sonucu elde edilebilir.

Yan süpürgelerle süpürme

→ Yan fırçayı indirme kolunu öne getirin. Yan fırça indirilir.

Kuru zemini süpürme

Not: Süpürme haznesi, çalışma sırasında düzenli aralıklarla boşaltılmalıdır.

Not: Çalışma sırasında, toz filtresi düzenli aralıklarla temizlenmelidir.

→ Islak/kuru kapağını kapatın.

Nemli veya ıslak zeminleri temizlemek

→ Islak/kuru kapağını açın.

Not: Filtre, bu şekilde nemden korunur.

Akü göstergesi

Akü göstergesi, çalışma sırasında akülerin şarj seviyesini gösterir:

dolu	Yeşil olarak yanar
Kalan kasite % 30	sarı olarak yanar
Kalan kasite % 10	Kırkı Olarak yanıp)sıner
Boşalmaya karoşa koru- ma, cihaz kapanı	Kırkı Olarak yanar

Arıza göstergesi

Arıza göstergesi cihazda bir arıza olup olmadığını gösterir:

Motor kumandası ariza-sı

Kirmizı renkteyanıpSONUyor

Toz filtresinin temizlenmesi

Filtreyi temizlemek için birkaç kez dışarı çekin ve içeri itin.

Süpürge haznesinin boşaltılması

TEHLİKE

Yaralanma tehlikesi! Süpürme haznesini çıkartmadan önce cihazı kapatın.

Not: Süpürme haznesini boşaltırken contanın zarar görmemesine dikkat edin.

Not: Süpürme haznesinin izin verilen maksimum yükü 40 kg.

Toz filtresini temizleyin. → Süpürme haznesinin kapatma kolunu yukarı çekin. → Süpürme haznesini dışarı çekin. → Süpürge haznesini boşaltın. Süpürme haznesini içeri itin. → Süpürme haznesinin kapatma kolunu aşağı bastırın.

Cihazın kapatılması

Motoru stop edin. Ana şalteri "0" konumuna getirin.

→ Yan fırçaları kaldırın. → Park frenini kilitleyin. → Ana şalterin anahtarını "0" konumuna getirin ve çekin.

Taşıma

△ TEHLİKE

Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.

→ Motoru stop edin. → Ana şalterin anahtarını "0" konumuna getirin ve çekin. → Park frenini kilitleyin. → Cihazı tekerleklerden takozlar koyarak emniyete alın. Cihazı gergili kemerlerle veya halatlarla emniyete alın. → Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre kaymaya ve devrilmeye karşı emniyete alın.

1 İtme kolu üzerinden sabitleme bölgesi

2 Cihaz kapağı altındaki sabitleme bölgesi Not: Ana çerçevedeki sabitleme bölgesinin işaretlerini dikkate alın (Zincir sembolü).

Not: Bowden kablosu ya da telleri bükmeyin.

Depolama

TEHLİKE

Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin.

Durdurma

Süpürme makinesi uzun süre boyunca kullanılmadığı zaman aşağıdaki hususları dikkate alın:

→ Süpürme makinesini düz bir yüzeye bırakın. → Motoru stop edin. → Ana şalterin anahtarını "0" konumuna getirin ve çekin. → Park frenini kilitleyin. → Süpürme makinesini kaymaya karşı emniyete alın. → Döner silindiri kaldırın. Bu amaçla iki ayar kolunu en üstteki deliğe oturtun. → Yan fırçaları kaldırın. → Süpürme makinesini içten ve dıştan temizleyin. Cihazı korumalı ve kuru bir yere bırakın. → Akü kutup başlarını çıkartın. → Aküleri şarj edin ve yaklaşık 2 aylık aralıklarla şarj etmeye devam edin.

Koruma ve Bakım

Genel Bilgiler

• Onarımlar, sadece yetkili müşteri hizmetleri merkezleri ya da tüm güvenlik kuralları hakkında bilgi sahibi olan bu bölgeye ait teknisyenler tarafından yapılmalıdır.
• Yeri değiştirilmiş, mesleki amaçlarla kullanılan cihazlar, VDE 0701 güvenlik kontrolüne tabidir.

Temizlik

TEDBİR

Hasar görme tehlikesi! Cihazı, hortumu veya tazyikli suyla temizlenmemelidir (kısa devre veya başka hasar tehlikesi).

DİKKAT

Temizlik işlemlerinden önce şarj aletinin fişini prizden çekin. Temizlik işlemlerinden önce pilin artı kutbunu çıkarın.

Cihazın iç temizliği

△Tehlike

Yaralanma tehlikesi! Toz koruyucu maske ve koruyucu gözlük takın.

→ Cihaz kapağını açın. Cihazı bir bezle temizleyin. → Cihaza tazyikli havayla üfleme yapın. Cihaz kapağını kapatın.

Cihazın dış temizliği

Cihazı, hafif yıkama çözeltisine batırılmış nemli bir bezle temizleyin.

Not: Agresif temizlik maddesi kullanmayın.

Bakım aralıkları

Müşteri talebi sonucunda bakım

Günlük bakım:

→ Süpürme merdanesinde ve yan fırçada aşınma ve sarımı bant kontrolü yapın. → Tüm kumanda elemanlarına ait fonksiyonları kontrol edin. → Tüm kontrol lambalarına çalışma kontrolü yapın.

Haftalık bakım:

→ Tahrik kayışının gerilimi, aşınması ve çalışmasını kontrol edin. Kumanda telleri ve hareketli parçalara kolay çalışma kontrolü yapın. → Döner bölgedeki sızdırmaz çıtalarda ayar ve aşınma kontrolü yapın. → Döner silindirin süpürme aynasını kontrol edin. Toz filtresini temizleyin.

Not: Açıklama için Bkz. Bakım çalışmaları bölümü.

Not: Müşterinin talebi sonucundaki tüm servis ve bakım çalışmaları, yetkili bir uzman tarafından uygulanmalıdır. İhtiyaç halinde, her zaman bir Kärcher yetkili servisine başvurulabilir.

Müşteri hizmeti talebi sonucunda bakım İlk aydan ya da 5 çalışma saatinden sonra bakım:

→ İlk bakımı uygulayın. Her 50 çalışma saatinde bakım Her 100 çalışma saatinde ya da altı ayda bir bakım Her 300 çalışma saatinde bakım

Her 500 çalışma saatinde ya da her yıl bakım

Not: Garanti taleplerini sağlamak için, garanti işleyiş süresi esnasında tüm servis ve bakım çalışmaları yetkili Kärcher müşteri hizmetleri departmanınca bakım kitapçığına göre yapılmalıdır.

Bakım çalışmaları

Ön hazırlık:

→ Süpürme makinesini düz bir yüzeye bırakın. → Ana şalterin anahtarını "0" konumuna getirin ve çekin. → Park frenini kilitleyin.

Genel güvenlik uyarıları

△TEHLİKE

Yaralanma tehlikesi!

Motorun, durdurulduktan sonra yaklaşık 3 -

4 saniye ek çalışmaya ihtiyacı vardır. Bu zaman aralığında mutlaka çalışma bölgesinden uzak durun.

△UYARI

Temizlik ve onarım çalışmalarından önce cihazı yeterli düzeyde soğutmaya bırakın.

Tahrik motoru gibi sıcak parçalara dokunmayın.

DİKKAT

Bakım işlemlerinden önce şarj aletinin fişini prizden çekin.

Bakım işlemlerinden önce pilin artı kutbunu çıkarın.

DİKKAT

Cihazı yatırmadan önce, pilleri ve kir kabını çıkarın ve itme kolunu ileri doğru çevirin.

Cihazı itme kolunun üzerine koymayınız. Cihazdaki temizlik ve bakım çalışmalarından ve parçaları değiştirmeden önce cihaz kapatılmalıdır.

Sürüş tahriki telinin ayarlanması

Rampa çıkışlarında cihazın tahrik kuvveti yetersizse, bir ayarlama gereklidir.

→ Cihaz kapağını açın. → Kontra somunu gevşetin. → Ayar civatasının ayarını değiştirin. → Kontra somunu vidalayın.

Döner silindirin kontrolü

→ Park frenini kilitleyin. → Süpürme haznesini çıkartın. Bantları veya ipleri döner silindirden çıkartın.

Döner silindirin değiştirilmesi

Değişim, fırça kıllarının aşınması sonucunda fırçanın fonksiyonu olumsuz yönde etkilendiği takdirde gerekli olur.

DİKKAT

Piller cihazı yatırmadan önce sıkılaştırılmalıdır. Cihazı itme kolunun üzerine koymayınız.

Park frenini kilitleyin. → Süpürme haznesini çıkartın. Pilleri çıkarın. Cihazı geriye yatırın.

Kaba kir kapağını kaldırın, ana yatağı içeri bastırın ve süpürme merdanesini öne doğru çevirin. Döner silindiri dışarı çıkartın. Yeni süpürme merdanesini tahrik muylusuna (sol) oturtun. Karşı tarafta, ana yatağı süpürme merdanesi salıncağının deliğine oturtun.

TEDBİR

Hasar tehlikesi! Süpürme merdanesi salıncağının deliğine sert kılların sıkışmamasına dikkat edin.

Not: Yeni süpürme merdanesinin montajından sonra süpürge seviyesi yeniden ayarlanmalıdır.

Döner silindire ait süpürge ayarının kontrol edilmesi ve ayarlanması

Toz veya kireçle kaplı olan süpürme makinesini önden kaldırın ve düz ve kaygan bir zeminde sürün. → Park frenini kilitleyin. → Süpürme merdanesini yaklaşık 15-30 saniye döndürün. → Süpürme makinesini önden kaldırın ve yana sürün.

Süpürge aynasının biçimi, 30-40 mm genişlikte, eşit oranda bir dörtgen oluşturur.

Ayar aralıgü(-) 1...10 (+)
Minimum前提me seviyesi	1
Maksimum前提me seviyesi	10
Yeni前提me merdanesi 1...3

Süpürme aynasının ayarlanması: Cihaz kapağını açın. → Sol ve sağ ayar kolunun ayarını değiştirin ve aynı deliğe oturtun.

• Ayar kolu daha derindeki deliğe oturtulursa (+): Süpürme yüzeyi büyür.
• Ayar kolu daha yüksekteki deliğe oturtulursa (-): Süpürme yüzeyi küçülür → Süpürme aynasını kontrol edin.

Yan süpürgelerin değiştirilmesi

Değişim, fırça kıllarının aşınması sonucunda fırçanın fonksiyonu olumsuz yönde etkilendiği takdirde gerekli olur.

Not: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın.

→ Yan fırçanın alt tarafındaki 3 civatayı sökün. → Yan fırçayı çıkartın. Yeni yan süpürgeyi taşıyıcıya takın ve vidalayın.

Yan fırça inmesinin ayarlanması

Ayarlama, fırça kıllarının aşınması sonucunda yan fırçanın süpürme sonucunun olumsuz yönde etkilendiği takdirde gerekli olur.

→ Cihaz kapağını açın. → Kanatlı somunu gevşetin.

→ Ayar civatasının ayarını değiştirin. → Kanatlı somunu sıkın.

Kaba kir kapağı kalkmasının ayarlanması

• Ayarlama, kaba kir kapağı yeterli miktarda kaldırılamazsa gerekli olur. Örn; ön dudağın aşınması sonucu süpürme sonucu kötüleşirse, tel biraz bırakılmalıdır.

→ Cihaz kapağını açın. → Kontra somunu gevşetin. → Ayar civatasının ayarını değiştirin. → Kontra somunu sıkın.

Sızdırmaz çıtaların ayarlanması ve değiştirilmesi

Not: Cihazın yatırılmasından önce süpürme haznesini çıkartın ve itme kolunu öne çevirin. Cihazı itme kolunun üzerinde durdurmayın.

Ön sızdırmaz çıta

→ Conta çıtasının sabitlemesini gevşetin. → Conta çıtasını ayarlayın ya da değiştirin.

→ Conta çıtasının zemin mesafesini, 0-10 mm olacak şekilde ayarlayın.

→ Sızdırmaz çıtayı hizalayın.

→ Conta çıtasının sabitlemesini sıkın.

■ Arka sızdırmaz çıta

Süpürme haznesini çıkartın. → Conta çıtasının sabitlemesini gevşetin. → Conta çıtasını ayarlayın ya da değiştirin. → Conta çıtasının zemin mesafesini, 0-10 mm olacak şekilde ayarlayın. → Conta çıtasının sabitlemesini sıkın.

Yan sızdırmaz çıtalar

→ Conta çıtasının sabitlemesini gevşetin. → Conta çıtasını ayarlayın ya da değiştirin. Zemin aralığı ayarlamak için, maksimum 2 mm kalınlıktaki alüminyum altına sokun. → Sızdırmaz çıtayı hizalayın. → Conta çıtasının sabitlemesini sıkın.

Toz filtresinin değiştirilmesi

△UYARI

Toz filtresinin değiştirilmesine başlamadan önce süpürge haznesini boşaltın. Filtre sisteminde çalışırken toz koruyucu maske takın. İnce tozlarla uğraşırken güvenlik talimatlarını dikkate alın.

TEDBİR

Zarar görme tehlikesi!

Toz filtresini yıkamayın. → Park frenini kilitleyin. Toz filtresini temizleyin.

Toz filtresi kapağının vidalı tapasını saat yönünün tersine doğru döndürün. Toz filtresi kapağını kaldırın. Toz filtresini değiştirin. Toz filtresi kapağının doğru montaj konumunda olmasına dikkat edin (Bkz. Şekil).

→ Vidalı tapayı tahdide kadar döndürerek kapatın.

TEDBİR

Vidalı tapa tahdide kadar döndürülerek kapatılmazsa, hasarlar olabilir.

Not: Yeni filtrenin takılmasında, disklerin zararsız kalmasına dikkat edin.

Sigorta/rolenin değiştirilmesi

KM 75/40 W Bp

1 Sigorta F1 (50 A) 2 Sigorta F2 (2 A) 3 Röle 4 Akü Şarj soketi

Cihaz kapağını açın. → Arızalı sigorta ya da roleyi yenileyin. KM 75/40 W Bp Pack

Sigorta akü terminalinde bulunur.

Aksesuar

Yan erfolga; yumusak	6.905-626.0
Iç yüzyerledeki莅ce toz icin; İslanmayaDAYANİKLİ.
Süprüme silindiri, yumusak	6.906-886.0
Dogal kılırla: Özellikle ic yüzyerledekiKaygan zeminlerde莅ce tozun前提ürülmesi icin.Islanmaya DAYANİKLİdehyildir,assistanti yüzyer icin kullanmayın!
Süprüme silindiri, sert 6.906-885.0
Diş bölgelerde siki yapişmış kırın temizlenmesi icin, İslanmaya DAYANİKLİ.
Süprüme merdanesi, an-tistatik	6.906-950.0
Halilr veya yapay;cimler gibi statik olarakyüklene bilen yüzyer icin
Hali supürme ünitesi 2.641-571.0
Içindekiler: Toz suşgeci, antistatik前提-me silindiri,3

AB uygunluk bildirisi

Bu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.

Ürün: Süpürme makinesi

Tip: 1.049-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Kullanılmış olan uyumlu standartlar

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Kullanılmış ulusal standartlar

---

Kullanılan uyumluluk değerlendirme yöntemleri

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 86

Garanti edilen: 88

Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.

Dokümantasyon sorumlusu:

S. Reiser

Alfred Kärcher SE & Co. KG

Ariza	Arizanin giderilmesi
Cihaz Çalıstırılamıyor	Kapak kontak磷酸i cihazı kapattı. Cihaz kaputunu kapatma
	Akülerin Şarj edilmesi
	Aşkı yık emniyetinin kontrl edilmesi
	Kärcher-müsteri hizmetini bilgilendirin
Motor Çalıstıyor, ancak cihaz harek-etmiyor	Sürüş tahriki telinin ayarlanması
	V kayıslarınin kontrl edilmesi
	Kärcher-müsteri hizmetini bilgilendirin
Bir rampayıçikarken cihaz olduğuyerde kaliyor	Daha Dennis bir yolu çın
	Aşkı yık emniyetinin kontrl edilmesi
	Sürüş tahriki telinin ayarlanması
	V kayıslarınin kontrl edilmesi
	Kärcher-müsteri hizmetini bilgilendirin
Süpürme merdanesi hareketsiz, anıza goftergesisi kırkı renkte ya-niyor	Ana çalter "OFF" konumuna getirin,:fıçaya.Since,ismş nesneler olup olmadigün kontrl edin. Gere-kirse daha Dennisbir eğimi tirmanı. Anaçalter tekrar,açı. Bu ilem dört kez tekralandık tan sonra, kumanda次会议amacyla 2 dokalık zorunlu bir mola verir. Bu sure sirasinda cihaz�能istıla-maz.
Cihaz.Doğru supürmuyor	Döner silindirde ve yan,süpürgelerde,aşınma kontrlü yapın,gerekirse silindiridehyşirin
	Kaba kir kapakçınin calismasınti kontrl edin
	Kaba kir kapakçınin telini birakin (ayar;civatası)
	Kayış gerilim ve calisma kontrlü yapın,ihtiye,aç anındadehyşirin
	Süpürme aynasını ayarlayın
	Süpürme silindirindehyşirin
	Kärcher-müsteri hizmetini bilgilendirin
Cihaz toz kaldirıyor	Kaba kir kapakçınin calismasınti kontrl edin
	Kaba kir kapakçınin telini birakin (ayar;civatası)
	Toz filtresini kontrl edin,temizleyin veyadehyşirin
	Toz filtreyi,yıkanayın.
	Süpürge haznesı boşaltı
	Süpürme haznesindeki conta profilinidehyşirin
	Toz filtresindeki conta inkontrol edilmesi
	Sizdirmaz Çifalarda,aşınma kontrlü yapın,ihtiye,aç anında,fıçaları ayarlayın veyadehyşirin.
Kenar bölgede kottu,süpürme	Yan:fıçainmesi ayarlayın
	Yan,süpürgeleridehyşirin
	Yan:fıçainn Indirilmesi
	Yan:fıçaintahrik,yıstownin kontrl edilmesi
	Kärcher-müsteri hizmetini bilgilendirin
Yan:fıçakaldırma calismıyor	Yan:fıçakaldırmanı telini kontrl edin
	Kärcher-müsteri hizmetini bilgilendirin
Yeni,süpürme merdanesi,süpürme,haznesini,sıyiryor	Süpürme seviyesinin ayarınl,düzeltin,bu amaça lki ayar kolunu daha,yükskteki ilgili deligi(1..3)oturtun

Teknik Bilgiler

		KM 75/40 W Bp KM 75/40 W Bp Pack
Cihaz bilgiler
Uzunluk x Genişlik x Yükbeklik (itme kolu katlanı papatilmışı)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Uzunluk x Genişlik x Yükbeklik (itme kolu katlanı açınkı)	mm	1160 x 750 x 930	1160 x 750 x 930
Ağırlik (aküler harı)	kg	79	79
Ağırlik (akülerle birlikte)	kg	125	125
Müsaade edilen toplam ağırlik	kg	205	205
Sürüş ve supürmePTSİ	km/h	4,5	4,5
Tırmanma kapasitesi (max.)	%	12	12
Döner silindir�能i	mm 265 265
Yan supürge�能i	mm 410 410
Maksümum yüzeyGPCU	m/h	3400	3400
Yan supürgeler olmayan calisma geniligi	mm	550	550
Yan fircalarla birlikte calisma geniligi	mm	750	750
Süprüge haznésinin hacmi	I	40 40
Su damla korumalik korumatür	--	IPX 3	IPX 3
Motor
Tip:	--	Doğru akim sabit mktanslı motorDönme:yönü-SAga
Gerilim	V	24 24
Nominal akı	A	22	22
Nominal Güç	W 400 400
Devir	1/min	2750	2750
Korumasıkekli	--	IP 20	IP 20
Akü
Tip:	--	--	2x 12 V GiV
Kapasite	Ah	--	60 (5h)
Ağırlik	kg	--	23
Tam olarak boşalmış akünün Şarj suresi	h	--	12
Birden点钟 keş Şarj edildikten sonra calisma suresi	h	--	ca. 1,5-2
Şarci cihazi
Şebeke gerilimi	V~	--	230
Çkış gerilimi	V	--	24
Şarj akıml	A	--	10
Şebeke frekansı	Hz	--	50/60
Elektrik sigortası
Merkezi	A	50 50
Kumanda sigortası	A	2	--
Boşalma koruması	--	Rüle üzerinden	Rüle üzerinden
Şarj cihazi		---	T4A / 250 V AC
Filtre ve emme sistemi
Ince toz filtresi filtre yüzeti	m2	1,8	1,8
Salıküncü tehdıden tozlar ileç nilitre kullanı kategorisi	--	L	L
Emme sistemin nominal vakumu	mbar	5	5
Emme sistemin nominal hakim akıml	I/s	45	45
Çevre kosulları
Çalisma sıcalıkı	°C	-5 ila +40	-5 ila +40
Şarı sıcalıkı		---	Oda sıcalıkı
Hava nemi, çiye ile olşanmamıştr	%	0 - 90	0 - 90
60335-2-72
Ses basinci seviyesi Lpa	dB(A)	71 71
Güvensizlik Kpa	dB(A)	3	3
Ses basinci seviyesi Lwa + Güvensizlik Kwa	dB(A)	88 88
Güvensizlik Kwa		2	2
El-kol titresim değeri	m/s2	3,7	3,7
Güvensizlik K	m/s2	0,2	0,2

Teknik değişiklik yapma hakkı saklıdır.

İlk kullanımdan önce cihazın orijinal kullanım kılavuzunu okuyun, ardından buna göre hareket edin ve gelecekteki kullanıcılar için saklayın.

Bu orijinal kullanım kılavuzunu ilk kullanımdan önce okuyun, ardından buna göre hareket edin ve gelecekteki kullanıcılar için saklayın.

Amacına uygun kullanım RU 1

RU 1

Genel talimatlar 1

Güvenlik talimatları RU 2

Kumanda elemanlarının tanımı RU 4

Öngörülen kullanım RU 5

Çalışmaya başlama 6

Çalıştırma 6

Çalıştırmadan çıkarma 7

Bakım ve teknik servis RU 8

Arıza olasılıkları RU 10

AB uygunluk beyanı RU 10

Arıza durumunda yardım RU 11

Teknik veriler 12

Amacına uygun kullanım

Cihazı yalnızca bu kullanım kılavuzunda belirtilen şekilde kullanın.

• Bu cihaz, iç mekanlardaki kuru yüzeyleri temizlemek için tasarlanmıştır.
• Cihaz, örneğin oteller, okullar, hastaneler, fabrikalar, mağazalar ve ofisler gibi ticari kullanım için tasarlanmıştır. Cihazı ve aksesuarlarını kullanmaya başlamadan önce, bunların iyi durumda olduğunu ve güvenlik gereksinimlerine uygun olduğunu kontrol edin. Cihazın durumu kusursuz değilse, kullanmayın.
• Cihaz, sağlığa zararlı maddeleri toplamak için tasarlanmamıştır. Cihazı değiştirmek yasaktır. Cihaz yalnızca bu kullanım kılavuzunda belirtilen yüzeylerde çalışmak için tasarlanmıştır.
• Cihaz yalnızca kılavuzda belirtilen veya üretici ya da temsilcisi tarafından onaylanan yüzeylerde kullanılabilir. Genel bir kural olarak, cihazın alev alabilen maddelerle temas etmesine izin vermeyin (patlama/yangın riski).

Amaçlanan doğru kullanım

Cihazla asla patlayıcı sıvıları, yanıcı gazları, konsantre asitleri ve çözücüleri süpürmeyin/emmeyin! Reaktif metal tozlarının (örneğin alüminyum, magnezyum, çinko) güçlü alkali veya asidik temizlik maddeleriyle birlikte süpürülmesi/emilmesi yasaktır. Bu, patlayıcı gazların oluşmasına yol açabilir. Cihazla yanıcı veya sıcak nesneleri süpürmeyin. - Tehlikeli bölgede bulunmak yasaktır. Cihazın patlayıcı ortamlarda çalıştırılması yasaktır.

Uygun yüzeyler

- Halılar - Sert zeminler (örneğin fayans) - Beton - Parke

Amaç

Süpürme makinesi fırlatma prensibiyle çalışır.

• Silindirik fırça, kirlenmiş yüzeyin kenarlarındaki kiri temizler ve kiri dönen bir süpürme silindirine taşır. Dönen süpürme silindiri (2) kiri doğrudan kir haznesine iletir. - Kir haznesine giren toz, filtre (4) ile ayrılır ve filtrelenmiş hava emiş ünitesi (5) tarafından emilir.

Genel bilgiler

Cihazı paketinden çıkarırken veya taşıma sonucu oluşan hasarları fark ederseniz, derhal bu ürünü size satan satış noktasına başvurun.

• Güvenlik talimatlarını ve cihaza bağlı ekipmanın kullanım kılavuzunu okuyun ve bunlara uyun.
• Cihaza yapıştırılmış uyarı ve bilgi etiketleri, güvenli çalışma için gerekli önemli bilgileri içerir.

taun npnbopa.

Hapny Cyka3aHnA M No TexNke 6e3-ONaCHOCTN, CoepKaUIMNCB B pykoBOJCTBE NO 3KcIIpytauH, Heo6xONDMo TAKKe COJIIOdTa b Ousne NIOJOKeHN 3aKOHOaTeJIbCTBa NO TexNke 6eONaCHOCTN IN PpeDTbpaueHnO HechAcTHbIX ClyuaeB.

PnHaIeXHocTn 3aIacHbIe Detaln

ONACHOCTb

Bo u36exaHue onachocmu, pemohm uycmaHOeky 3anaChbix demaneu doJXhbl 6bl0nHmmb molkO aemopuzupoeaHHbI cepeuchble ueHmpbl.

Pa3pe7aetcNcNoJIb3OBAbT NCKIIOUHTeNbHO Te npHnADJNEXKHOCTn 3aIACHBIE DeTaIIN,NCNOb3OBAHHe KOToPbIX6blIO OoOpeHo n3rOToBntEnEM. NcNoJIb3OBAHHe OpuHnHaJIbHbIX npHnADJNEXKHOCTe N opuHnHaJIbHbIX 3aIacHBIXDeTanei rapaHTnpyET Bam HaJeXHyOpapBoTy npBopa. -Дальншую Инфорmaцио о зачacTЯХ Bbl HauDeTe Ha caiTe www.kaercher.comВ pa3dene Service.

3aunTa OKpykaIouei cpebl
