Ürün Türü	Termik Motorlu Çim Biçme Makinesi
Marka	STIGA
Model	Combi 748 SE
Motor Türü	4 Zamanlı İçten Yanmalı Motor
Önerilen Yakıt	Minimum 90 oktan, maksimum %10 etanol içeren kurşunsuz benzin
Önerilen Motor Yağı	SF-SG deterjanlı yağ, sıcaklığa bağlı olarak SAE 30 veya çok dereceli
Buji	Elektrot aralığı: 0,6 - 0,8 mm
Hava Filtresi	Sünger veya kartuş elemanı (versiyona bağlı)
Çalıştırma Sistemi	Halatlı marş veya elektrikli marş (opsiyonel batarya)
Batarya (Opsiyonel)	Şarj edilebilir lityum iyon, şarj cihazı dahil
Kullanım Amacı	Amatör kullanım, profesyonel değil
Güvenlik	Kullanmadan önce talimatları dikkatlice okuyun; KKD (kask, eldiven, gözlük) kullanın
Güvenlik	Kapalı alanda kullanmayın (CO zehirlenmesi riski)
Düzenli Bakım	Her kullanımdan önce yağ seviyesini kontrol edin; hava filtresini düzenli olarak temizleyin
Temizlik	Su jeti kullanmayın; basınçlı hava (maks. 6 bar) tercih edin
Yedek Parçalar	Sadece orijinal STIGA parçaları kullanın
Onarılabilirlik	Açıklanmayan herhangi bir müdahale için yetkili servis merkezine başvurun
Garanti	Uygunsuz kullanım veya motor modifikasyonu garantiyi geçersiz kılar
Kimlik	Motor seri numarası tanımlama etiketinde bulunur
Çevre Koruma	Makineyi ve bataryayı yerel yönetmeliklere uygun şekilde atın (AEEE)

Sık sorulan sorular - Combi 748 SE STIGA

Stiga Combi 748 SE motoru nasıl çalıştırılır?

Çalıştırmadan önce, bataryanın şarjlı olduğundan (varsa) ve kontrollerin kapalı olduğundan emin olun. Halatlı marş için, ipi yavaşça direnç hissedene kadar çekin, ardından sert bir şekilde çekin. Elektrikli marş için, bataryayı takın ve anahtarı çevirin (varsa). Tam prosedürler için kullanma kılavuzuna bakın.

Hangi tür motor yağı kullanılmalı?

Minimum SF-SG kalitesinde deterjanlı yağ kullanın. 5°C'nin üzerindeki sıcaklıklar için önerilen viskozite SAE 30 veya daha düşük sıcaklıklar için çok dereceli yağ (örn: 10W-30). Farklı yağ markalarını karıştırmayın.

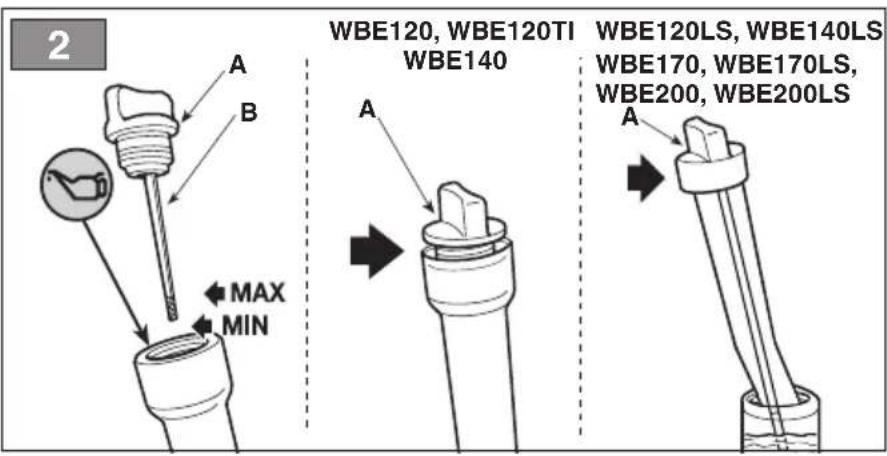

Yağ seviyesi nasıl kontrol edilir?

Makineyi düz bir zemine yerleştirin. Yağ doldurma kapağını çıkarın, çubuğu temizleyin, vidasız olarak takın ve ardından çıkarın. Seviye MIN ve MAX işaretleri arasında olmalıdır. Gerekirse, aynı tür yağı MAX işaretini geçmeyecek şekilde ekleyin.

Hangi yakıt kullanılmalı?

Temiz ve taze kurşunsuz benzin (minimum 90 oktan), maksimum %10 etanol kullanın. Yağ eklemeyin. Yakıt sistemini korumak için, makineyi uzun süre saklayacaksanız yakıt dengeleyicisi ekleyin.

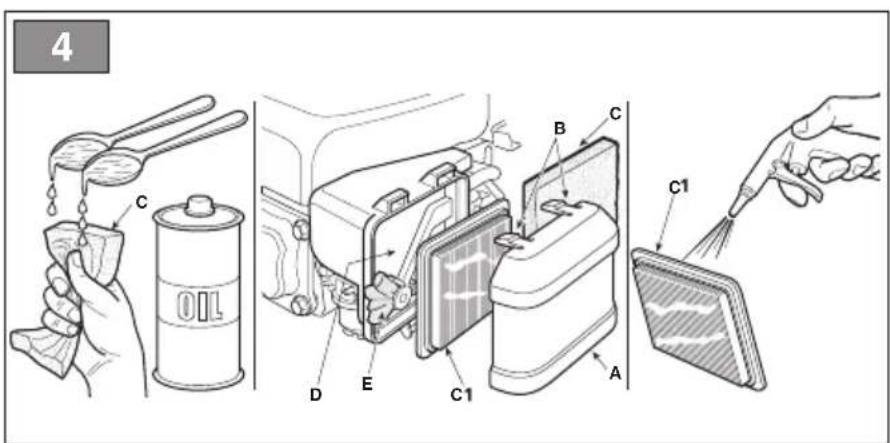

Hava filtresi nasıl temizlenir?

Sünger filtre için: su ve deterjanla yıkayın, kurutun, ardından 2 yemek kaşığı temiz motor yağı ile ıslatın ve fazlasını sıkın. Kartuş filtre için: içten dışa doğru basınçlı hava üfleyin. Filtreyi her zaman kuru ve temiz olarak takın.

Batarya (varsa) nasıl şarj edilir?

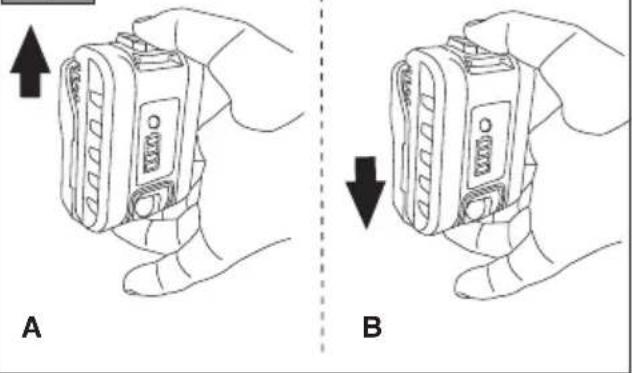

Düğmeye basarak bataryayı çıkarın ve yukarı doğru kaydırın. Lastik kapağı çıkarın, verilen şarj cihazını prize takın. Kırmızı LED şarj olduğunu, yeşil LED şarjın tamamlandığını gösterir. Her kullanımdan önce veya hareketsizlik halinde iki ayda bir tamamen şarj edin.

Motor çalışmakta zorlanırsa ne yapılmalı?

Önce yakıt ve yağ seviyesini, ardından buji durumunu (temiz, doğru aralık), hava filtresini (temiz) ve buji kapağının iyi oturduğunu kontrol edin. Makine bataryalıysa, bataryanın şarjlı olduğundan emin olun. Sorun devam ederse, bir servis merkezine başvurun.

Motor yağı ne zaman değiştirilmeli?

Yağ, ilk 5 saatlik kullanımdan sonra, ardından her 50 saatte bir veya sezon sonunda değiştirilmelidir. Motor tam yükte veya yüksek sıcaklıklarda çalışıyorsa her 25 saatte bir değiştirin. Yağ değişimini motor sıcakken yapın.

Kullanımdan sonra çim biçme makinesi nasıl temizlenir?

Su jeti veya yüksek basınçlı temizleyici kullanmayın. Kalıntıları ve tozu temizlemek için basınçlı hava tabancası (maks 6 bar) tercih edin. Susturucuyu ve silindir kanatçıklarını fırçayla temizleyin. Makineyi kuru ve havalandırılmış bir yerde saklayın.

Yedek parçalar nerede bulunur?

Sadece orijinal STIGA yedek parçaları kullanın; bunlar yetkili servis merkezleri ve yetkili bayilerden temin edilebilir. Orijinal olmayan parçaların kullanımı güvenliği tehlikeye atabilir ve garantiyi geçersiz kılabilir.

KULLANIM KILAVUZU Combi 748 SE STIGA

DIKKAT: makineyi kullanmadan once talimatar iceren kilavuzu dikkatle okuyun.

ITALIANO - Istruzioni Originali IT
БьлгAPСКИ - Иструкция заEkсплоатуця BG
BOSANSKI - Prijevod originalnih uputa BS
CESKY - Ppreklad puvodniho nadvu k pouzivani CS
DANSK-Oversaettelse af den originale brugsanvisning DA
DEUTSCH - Übersetzung der Originalbetriebsanleitung DE
ENGLISH - Translation of the original instruction
EAAHNIKA - Mεταφρaση των πρωτοτιπων σθηγιων
ESPANOL-Traduccion del Manual Original
EESTI - Algupärase kasutusjuhendi tölge ET
SUOMI - Alkuperäisten ohjeiden käannös FI
FRANÇAIS - Traduction de la notice originale
HRVATSKI - Prijevod originalih uputa
MAGYAR - Eredeti hasznalati utasitas forditasa HU
LIETUVISKAI - Originaliu instrukciju vertimas LT
LATVIEŠU - Instrukciju tulkojums no original valodas
MAKEHOHCHN-ⅡpeBoHaOpuHaJIHnTeyNaTCTBa MK
NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing
NORSK-Oversettelse av den originale bruksanvisningen
POLSKI - Tlumaczenie instrukcji oryginalnej PL
PORTUGUES - Traducao do manual original PT
ROMÁN - Traducerea manuaIului fabricantului RO
PUCCKH - IpeBOD opnHaJIbHbIX INcTpukni R
SLOVENSKY - Preklad pôvodného námodu na použitie
SLOVENsCINA - Prevod izvirnih navodil
SRPSKI - Prevod originalih uputstva
SVENSKA - Oversättning av bruksanvisning i original
TÜRKÇE - Original Talimatlarin Tercümesi TR

1
WBE120, WBE120TI, WBE140

6

7

8

9

10

3.1 Makine açiklaması ve amaçlanan kullanimi 4
3.2 Guvenlik isaretleri 4
3.3 Tanitma etiketi 4
3.4 Motor bilesenleri 4
3.5 Cevre kosullari 4
3.6Yakit 4
3.7 Yag.. 5
3.8 Hava filtresi 5
3.9 Buji 5

1. KULLANIM KURALLARI 5

4.1 Her kullanimdan once 5
4.2 Motorun calistirilmasi 6
4.3 Islem sonunda motorun durdurulmasi... 6
4.4 Temizlik ve depolama 6
4.5 Uzun sure hizmet dişi kalma.. 6

1. BAKIM 6

5.1 Genel 7
5.2 Bakim tablosu 7
5.3 AKU (varsa) 7

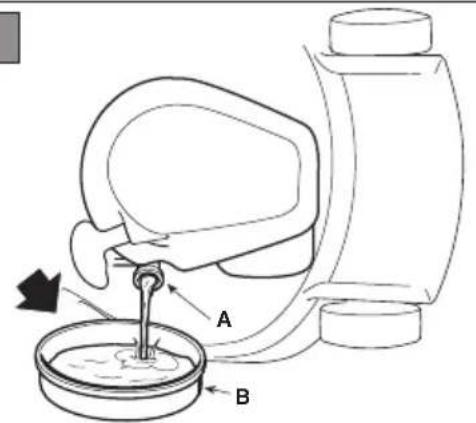

5.4 Yag degisimi 8
5.5 Susturucunun ve motorun temizlenmesi 8
5.6 Hava filtresinin bakimi 8
5.7 Buji kontrolleri ve bakimi 9

6.SORUN GIDERME. 9

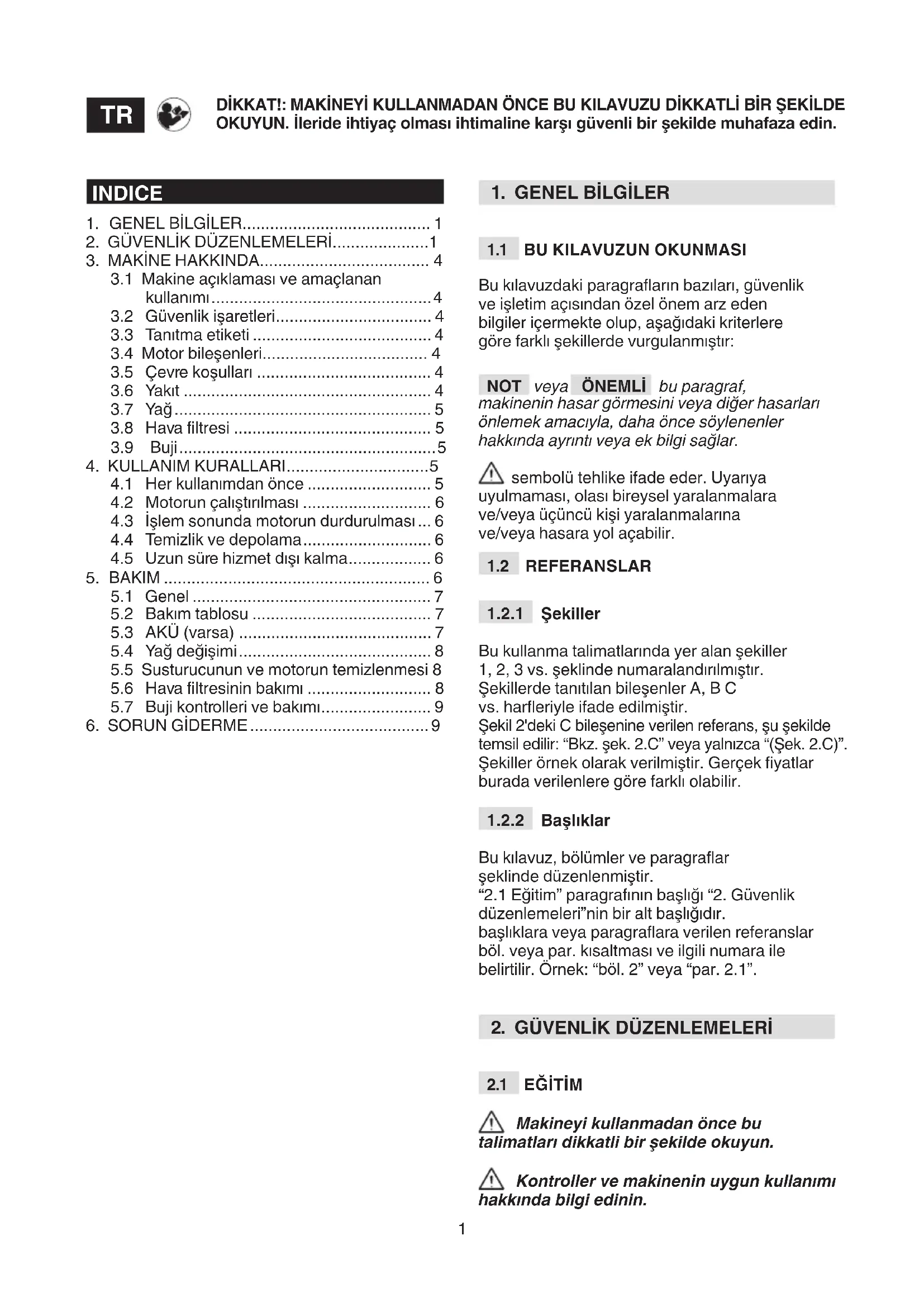

1. GENEL BILGILER

1.1 BU KILAVUZUN OKUNMASI

Bu kilavuzdaki paragraflarin bazilaru, guvenlik ve isletim açisindan özel onem arz eden bilgiler icermekte olup, asağidaki kriterlere gore farkl sekillerde vurgulanmistir:

NOT veya ONEMLI bu paragraf,
makinenin hasar gormesini veya diger hasarlari
önlemek amaciyla, daha once soylenenler
hakkinda ayrinti veya ek bilgi saglar.

sembolu tehlike ifade eder. Uyariya uyulmaması, olası bireysel yaralanmalarava/veya uçuncu kisi yaralanmalarina ve/veya hasara yol acabilir.

1.2 REFERANSLAR

1.2.1 Sekiller

Bu kullanma talimatlarda yer alan sekiller 1,2,3 vs. seklinde numaralandirilmistir. Sekillerde tanitlan bilesenler A,B C vs. harfleriyle ifade edilmistir. Sekil 2'deki C bileseine verilen referans, su sekilde temsil edilir: "Bkz. sek.2.C" veya yalnizca "(Sek.2.C)". Sekiller ornek olarak verilmistir. Gerecek fiyatlar burada verilenlere gore farkli olabilir.

1.2.2目前为止

Bu kilavuz, böllumer ve paragraflar seklinde duzenlenmistir.

"2.1 Egitim" paragrafinin basligi "2. Guvenlik duzenlemeleri"nin bir alt basligidir. baslklara veya paragraflara verilen referanslar bol. veya par. kisaltmasi ve ilgili numara ile belirtilir. Ornek: "bol. 2" veya "par. 2.1".

2. GÜVENLIK DÜZENLEMERİ

2.1 EGIIM

Makineyi kullanmadan once bu talimatlari dikkatli bir sekilde okuyun.

Kontroller ve makinenin uygun kullanimi hakkinda bilgi edinin.

Motorun hizli bir sekilde{nasil
durdurulacagini ogrenin.
Uyarilara ve talimatlara
uyulmaması, yangin cikmasina ve/veya ciddi
yaralanmalarayol acabilir.Tum uyarilari ve talimatlari ileride basvurmak uzere
guvenli bir sekilde muhafaza edin.

• Makinenin asla;cocuklar vya talimatlar hakkinda bilgi sahibi olmayan kisiler tarafindan kullanilmasina izin vermeyin. Yerel yasalar, kullanclar icin minimum yas belirleyebilir.
• Makineyi asla kullanici yorgun veya rahatsizsa veya ilac, uyusturucu, alkol veya refleksleri ve konsantrasyonu zayiflatan maddeler almissa kullanmayin.
• Baska kiselere veya mallarina gelebilecek kazalardan ve beklenmedik olaylardan operatoren veya kullanin sorumlu oldugunu unutmayin.

2.2 ÖN ISLEMLER

Kisisel Koruyucu Donanim (KKD)

• Makineyi asla uygun giysiler giymeden kullanmayin.
• Asla bol giysiler, bagcikl parçalar, taki veya takilabilecek diger nesneler kullanmayin; saçlariniz uzunsa arkadan toplayin ve emniyet mesafesini koruyun.
  Gurultuyu kesen kulaklikar takin.

Calisma / Makine Alani

• Motoru calistirmadan oce, makinenin hareketli parcalarini calistiran tum kontrollerin baglantisininis kesilmis oldugundan emin olun.

Icten yanmali motor: yakit

• Uyari: yakit oldukca yanici dir. Dikkatli kullanin! - Yakiti daima uygun kaplarda depolayin.
  Dolum veya takviye islemlerini hunikullanarak, yalinizca aqik havadagereklestirin ve bu islemlersirasinda asla sigara icmeyin.
  Motoru calistirmadan dolum yapin. Motor calisirken veya hala sicakken asla deponun kappaagini acmayin veya dolum yapmayin.
  Yakit dokulmesi durumunda motoru calistirmayin;aksiine, makineyi dokulmenin gerekteklestigi alandan uzaklastirin ve makineye veya yere doklms olanyakitin tamamini derhal temizleyin
  Yakit deposunun kapağini siki bir sekilde yerine takin.
• Giysilerinize yakit bulastirmaktan kaçınin ve bunun erfolçeklesmesi durumunda motoru calistirmadan once giysilerinizi degistirin.

2.3 KULLANIM SIRASINDA

Calisma Alani

• Makineyi patlama riski taşiyan ortamlarda, alev alabilir sivilarin, gazlarin veya tozlarin bulundugu ortamlarda kullanmayin. Elektrikletemas veya mekanik surtünme, tozu veya buhari tutusturabilecek kivilcimlar olusturabilir.
• Motoru, tehlikeli carbon monoksit dumanlarinin toplanabilecegi kapali yerlerde calistirmayin. Calistirma islemleri, acih havada veya iyi havalandirilan bir alanda gereceklestirimelidir. Egzo gazlarinin zehirli oldugunu daima asla unutmayin.
• Diger insanleri,*cocuklari ve hayvanlari calisma alanindan uzaklastirin. Cocuklar baska bir yetiskin gozetiminde olmaldir.

Davranis ilkeleri

• Onarim, temizlik, muayene, ayar islemleri yapmadan once, motoru kapatin ve buji kablosunu*cikarin (talimatardaaksi belirtilmediyse).
• Calisma sirasinda isinan motor parcalarina dokunmayin. Yanma riski.

Kullanim ksitlamalari

• Yeterli koruma mevcut degilse veya emniyet cihazlarin in kurulumu duzgün yapilmadiya makineyi kullanmayin.
• Kurulu emniyet sistemlerinin baglantisini kesmeyin veya bunlari kurcalamayin.
• Motor ayarlarini degistirmeyin veya maksimum rpm'yi asmayin. Motor asin hizda calismaya zorlanirsa, yaralanma riski artar.
• Marş sivilari veya dhe ber benzeri ürünler kullanmayın.
• Makineyi, yakit deposu kapağindan yakit sizacak noktaya kadar yanayatirmayin.
• Buji kullanmadan motora mars yaptirmayin.

2.4 BAKIM, DEPOLAMA VE NAKLIYE

Makineye duzenli bakim yapilmasi ve dokru depolanmasi, makinenin guvenliginin sürdurulmesini saglar.

Bozulan veya aşınan parçalar değistirilmelidir; bunlar asla tamir edilmemelidir. Yalnizca original parçaları kullanin: original olmayan veya yanlş monte edilen parçaları kullanilmasi, makinenin güvenligini etkiler ve dolayisiyla kazalara veya yaralanmalar neden olur ve Üreticinin her turlu yukumlüluk ve sorumluluğunu kaldırı.

Bakim

• Depo boşaltilabiliyorsa, bu ilemi açık havada ve motor soguduğunda yapın.
• Yangin riskini azaltmak icin, yag ve/ veya yakit sizintilar olup olmadigi n i duzenli olarak kontrol edin.

Depolama

• Makine, yakit buharlarinin açık alevler, kılıçınlar veya isi kaynaklariyla temas edebileceşi bir bina icinde depolanirsa asla depoda yakit birakmayin.
• Makineyi kapali ortamda depolamadan once sogumasini bekleyin.

Nakliye

• Makineyi boş depo ile taşıyın.

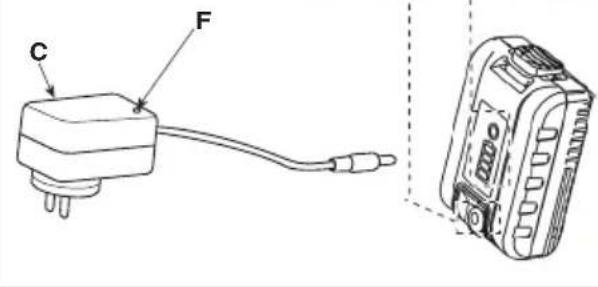

2.5 AKU,AKU SARJ CIHAZI (VARSA)

ÖNEMLI Asagida yer alan guvenlik talimatlari, bu makineyle birlikte verilen ilgili akü ve akü sarj cihazi kilavuzunda belirtilen guvenlik gereklilikereini tamamlayici niteliktedir.

• Akuyu sarj etmek icin yalnizca uretici tarafindan tavsiye edilen aku sarj cihazini kullanin. Uygunsuz bir sarj cihazi elektrik carpmasina, asiri isnmaya veya aküden korozyona ugratici sivi sismasina sebep olabilir.
• Sadece elinizdeki elektrikli alet icin öngrülen özel aküleri kullanin. Baska akülerin kullanı yaralanmalarava ve yangın riskine yol acabilir.
• Kontaklarinda kisa devreye yol acabileceğinden, kullanilmayan aküleri ataslar, demir paralar, anahtarlar, civi, vida veya diger kucuk metal esyalardan uzak tutun. Akü kontaklarınin kisa devre yapması, parlamaya veya yangina yol acabilir.
• Akı Şarj cihazıni buharlying, tutusabilir maddelerin bulundugu ortamlarda vya kagit, kumas, vs. gibi kolay yanıçı yüzeyler üzerinde kullanmayin. Şarj esnasindo, Şarj cihazısinir ve yangina sebep olabilir.
• Akumulatorin tasinmasi esnasinda kontaklarin birbirlerine baglanmadigina dikkat edin ve tasima icin metal kaplar kullanmayin.

2.6 CEVRE KORUMA

Cevrenin korunmasi; medeni ortak yasamin ve icinde yasadigiimiz cevrenin yararina olacak sekilde, makine kullanimi acisindan onemli ve en ust duzey oncelige sahip olmalidir.

Çevreye rahatsizlik vermekten seksin. Bu makineyi,gün icinde yalinizca makul zamanlarda kullanin (gürultünn rahatsizliga neden olabileceşi erken sabah saatlerinde veya akşamGPC saatlerde degil).

Ambalajlarin, bozulan parçalarin veya
cevresel etkisi gülü alan elemanlarin
bertarafinda yerel)yonetmeliklere uyun; bu
atiklar, normal atiklarla birlakte atilmamali,
ayrilarak malzemelerin geri donusumunu
yapan toplama merkezlerine goturilmelidir.
Atik malzemelerin bertarafi incn
yerel duzenlemelere uyun

Makineyi isletmeden cikardiginiza cevrede birakmayin; daha ziyade, yururlukteki yerel yonetmelikler dokrultusunda bir toplama merkezi ile iletisimeGPC.

Elektrikli cihazları ev atiklariyla birlikte atmayın. Elektrikli ve elektronik ekipman atiklari konulu 2012/19/EUayo Avrupa Direktifine ve bu direktifin ulusal standartlara uygun olarak uygulanmasina

gore, eski elektrikli ekipmanlar, eko uyumlu geridonusum icin ayri olarak toplanmaldir. Elektriklicihazlarin bir copluk veya toprak icinde bertarafedilmeleri halinde, zararl maddeler su katmanlarina ulasabilir, gida zincirine karisarak saglik ve sihatinizi zararl sekilde etkileyebilirler. Bu urunun bertarafi konusunda daha ayrintili bilgi edinemek icin ev atikarinin bertarafi alaninda Yetkili Kurum veya Saticinizla baglanti kurun.

Faydali omürlerini tamamladiklarinda aküleri cevremize gereken özeni gostererek bertaraf edin. Aküde hem kendiniz, hem de cevreniz açisindan tehligi maddeler bulunur. Akü

cikarildiktan sonra lityum iyon akuleri kabul eden bir yapida ayrica bertaraf edilmelidir.

Kullanilmis urun ve ambalajlarin ayin toplanmasi, malzemelerin geridonusturulmesine ve yeniden kullanilmasina olanak tanir. Geridonusturulen malzemelerin yeniden

kullanilmasi, cevrenin kirletilmesini onler ve hammadde talebini azaltir.

2.7 EMISYONLAR

Yanma isleminde, karbon monoksit, nitrojen oksit ve hidrokarbon gibi zehirli maddeler uretilir.

Fotokimyasal duman ve gunes
isigina dokrudan maruz kalinmasiyla
tepkimeye girebileceklerinden, bu
maddeleri kontrol etmek onemlidir.
Karbon monoksit, gunes isigina maruz
kalmaya ayni sekilde tepki vermez; fakat
yine de zehirli olarak kabul edilmelidir.

Makinelerimiz; yukarida anilan maddelere yonelik emisyon azaltimi sistemleriyle donatilmistir.

3. MAKINE HAKKINDA

3.1 MAKINE AÇIKLAMASI VE AMAÇLANAN KULLANIMI

Bu makine, kivilcim ateslemeli bir motordur.

Motor performansi, güvenilirgli ve hizmet Ömrü; baziları ve baziları kullananan ürünlerin kalitesi ve planı bakimla)yakindan iliskili faktörler olmak uzere birçok faktörden etkilenir. Makineniz hakinda daha fazla bilgi icin asagida ek bilgiler verilmistir. Yukaridakihususlara uymayan baska her turlu kullanim tehlikeli olabilir ve insanlara ve/veya esyalara zarar verebilir.

ÖNEMLI Makinenin uygunsuz kullanimi, garantinin geçersiz olmasina yol acar ve Üreticinin her turlu sorumluluğunu kaldirarak, her turlu hasar sorumluluğunu veya kullanicinekendisinin veya üçuncu sahislann yaralanmasiyla ilgili sorumluluklan kullaniciya yukler.

3.1.1 Kullanic tipi

Bu makine; tuketiciler,bara bir deyiisle profesyonel olmayan operatörler tarafindankullanim amaciyla dinunulmustur. "Hobi faaliyetlerine" yoneliktir.

3.2 GÜVENLIK ISARETLERİ

Makinenin ustunde ceşitli semboller vardu. İlevleri, operatore gerekli özen ve dikkat goctererek.Doğru kullanma kurllarini hatirlatmaktir. Sembollerin anlamlari:

Uyari! - Benzin yanici dir. Yakit doldurmadan once motoru en az 2 dakika soğumaya birakin.

Uyari: Kullanim oncesinde talimatlari okuyun.

Uyari! - Motorlar carbon monoksit yesterday. Kapali alanda CALISTIRMAYIN.

Tehlike! Sicak yüeylerden uzak durun.

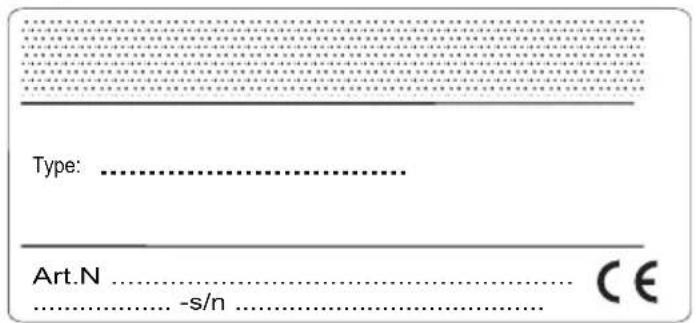

3.3 TANITMA ETIKETI

Makinenizin seri numarasini (S/n), kapagin arkasindaki etikette temin edilen alana yazin.

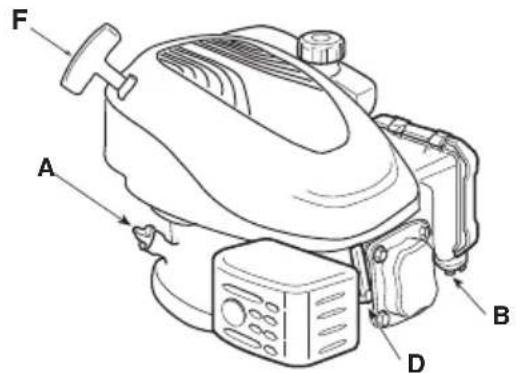

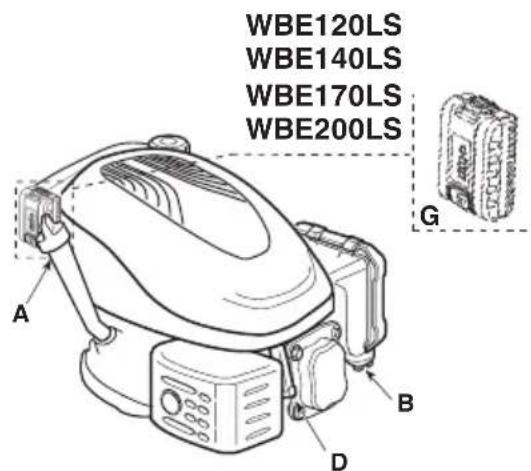

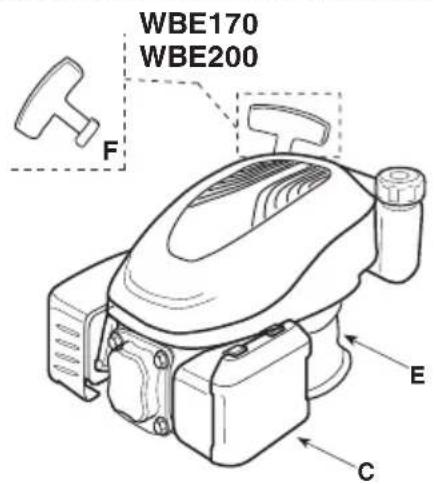

3.4 MOTOR BILESENLERI

Makine, asagidaki ana parcalardan olusur (sek. 1).

A. Seviye olçüm cubuğuna sahip yağ dolum kapağ
B. Karbürator
C. Hava filtresi kapagi
D. Buji bālīgī
E. Motor kodu
F. Marş ipi topuzu (varsa)
G. Akü (varsa)

3.5 CEVRE KOSULLARI

Dört zamanl endotermik motorun calismasi, asaigidakilerden etkilenir:

a) Sicaklik:

• Düşuk sicutkliklarda calisirken, sosuk baslatmalar zor olabilir.
• Cok yuksek sicutlkdarga calisirken, karbaturun samandira kabindaki veya pompadaki yakitin buharlasmasi nedeniyle sicut baslatmalar zor olabilir.
• Her durumda, isletim sicakliklarina gore dokru tipte yag kullanilmalidir.

b) Rakim:

Deniz seviyesinden yukseklik artikca, endotermik motorun uretti maks. guc azalir.
- Onemli bir rakim artisi oldugunda, makineye binen yuk azaltilmali ve ozellikle aigr islerden kaçınilmalidir.

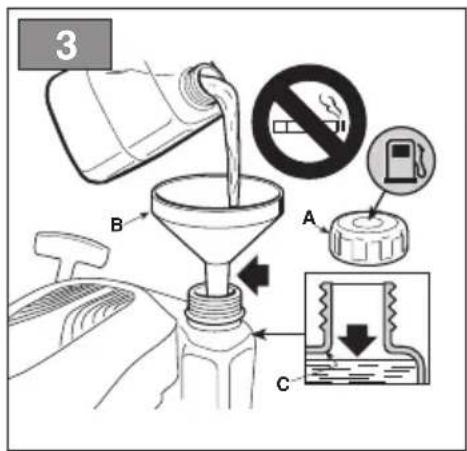

3.6 YAKIT

Iyi bir yakit kalitesi, motorun isletim Güvenilirigi icin en onemli sorundur.

Yakit, asaigidaki gerekliliklere uymalidir:

a) Minimum 90 oktan temiz, yeti kurşunsuz benzin kullanin
b) %10'dan fazla etanolle formüle edilmiş yakı kullanmayın;
c) Yag eklemeyin
d) Yakit sistemi oksitlenmis yakit artigi olusumana karsi korumak icin, yakitin icine yakit dengeleyici karistirin.

Onaylanmami yakitlarin kullanilmasi motor bile- senerine zarar verecektir; bu ise garanti kapsa-mina girmez.

NOT Yalnizca teknik veriler tablosunda belirtelen yakiti kullanin. Baska tiplerde yakit kullanmayin. Alkilat benzini gibi ekolojik yakilr kullanilabilir. Bu benzin bileşimi, insanlar ve hayvanlar üzerinde daha Dennis bir etkiye sahiptir. Bunlarin kullanilmasiyla alakali herhangi bir olumsuz etki bildirilmemistir. Bununla birlikte, piyasada kullanimlanyla ilgili özel talimat vermenin mumkün olmadigi akilat benzini türleri vardir.

3.7 YAG

Viskozite sinflarini isletim sicakligina gore secerek, daima yuksek kaliteli yaclar kullanin.

• Yalnizca kalitesi SF-SG'den dusuk olmayan temizleyici yag kullanin.
  SAE viskoitesini teknik veriler tablosuna dayali olarak secin.
• Cok mevsimli yag kullanilmasi, sicak havalarda tuketimin artmasina yol acabilir; buna gore, seviyenin dahasik kontrol edilmesi gerekir.
• Farkl marka ve özelliklerdeki yalıkari karistirmayın.
  SAE 30 yagi, +5^ nin altenda kullanilirsa, yetersiz yaglama sonucunda motor hasarina yol acabilir.

3.8 HAVA FILTRESI

Kalinti ve tozlarin motor tarafindan emilerek, makinenin verimliginin ve hizmet omrunun azalmasini onlemek icin, hava filtresi daima mukemmel calisir durumda olmalidir.

• Filtreleme elemanin daima kalintilardan ari olarak ve mukemmel calisir durumunda muhafaza edin (par. 5.6).
• Gerekirse, filtreleme elemanin original yedek parca ile degistirin Uygun olmayan filtreleme elemanlan, motorun verimligini ve hizmet omrunu azaltabilir.
• Motoru asla filtrelseme elemanini duzgün bir sekilde monte etmeden calistirmayin.

3.9 BUJI

Endotermik motorlara yonelik tum bujiler ayni degildir.

• Yalnizca onerilen tipte,ogrui istma araligna sahip bujiler kullanin.
  -ipligin uzunlugunu kontrol edin, cunku -cok uzun olursa - motora tamir edilemeyecek sekilde hasar verecektir.
• Elektrotlarin temiz olduğundan ve boşlukların饨olduğundan emin olun (par. 5.7)

4. KULLANIM KURALLARI

4.1 HER KULLANIMDAN ONCE

Her kullanimdan once, duzenli calismayi saglamak uzere asagidaki kontrl prosedürlerini gereklestirin.

4.1.1 Yag seviyesi kontrolü

1. Makineyi diz bir yüsey uzerine yerleşirin.
2. Yag dolum kapaginin cevresini temizleyin.
3. Kapağiözün (şek. 2.A), seviye olçüm cubuğunun ucunu temizleyin (şek. 2.B) ve kapak, gosterildigi gibi deligi temas edene kadar tekrar yerine kaydirin:

-seviye olcum cubugu kisya, kappa sabitlemeden yerlestirin,

• seviye olçüm*cubugu uzunsa, bir klik sesi ile tekrar yerine sabitleyin ve ardindan yüzün,

• Seviye olçüm*cubuğuyla kapaşiçkarin ve yag seviyesinin «MIN» ve «MAX» isaretlerininarasinda olduguṇu kontrl edin.

• Yaq gerekliyse, yaq dolum yerinin dinasa tasirmamaya dikkat ederek, «MAX» isaretine kadar ayni tipte yaq ekleyin
• Dolum kapağini tamamen sikin (sek. 2.A) ve dokülen yaşi silerek temizleyin.

NOT Az miktarlarda yag eklemek ve her seferinde seviyeyi kontrol etmek suretyle, kademeli olarak takviye gerektelestirin. "MAX" seviyesini gelecek sekilde doldurmayin; seviyen cok yuksek olması, asağidakilere yol acabilir:

egzozdan duman cikmasi;
- bujinin veya hava filtresinin kirlenmesi ve buna bagl atesleme guclugu.

NOT Gereken yag turü icin, teknik veriler tablosunda yer alan talimatlara uyun.

4.1.2 Hava filtresi kontrolü

Hava filtresinin verimliliigi, motorunogrucalismasi acisindan esastir; filtrElemani yoksa,bozuksa vya yetersiz yag doygunluguna sahipse asla motoru calistirmayin.

1. Filtre kapaigin cevresini temizleyin (sek.4.A).
2. Tirnaklan serbest birakarak (sek. 4.B) kapagi (sek. 4.A) cikarin;
3. Filtreleme elemanin durumunu (sek. 4.C veya 4.C.1) kontrol edin -sagliam, temiz ve mukemmel calisir durumda olmaldir-; degilse, ya bakim yapin ya da degistirin (bkz. 5.6).
4. Kapaigi tekrar yerine koyun (sek. 4.A).

4.1.3 Yakit ikmali

Yakit ikmali islemleri, makine kilavuzunda açiklanmis olup, burada anlatilmaktadir.
Yakit ikmali yapmak icin:

1. Yakit deposu dolum kapağıni gezün (sek. 3.A) ve cikarin.
2. Delige bir huni yerleşirin. (sek.3.B)
3. Yakit doldurun ve huniyi cikarin (sek.3.B)
4. Yakit ikmalinin sonunda, kapagi vidalayarak yerine takin (sek.3.A) ve dokuleneri temizleyin.

ÖNEMLI Makine veya motorun plastik parçalarina zarar vermemek icin bunlara yakit bulastirmaktan kaçınin ve dokülen yakit kalintilarini derhal tamamen temizleyin. Garanti, yakittan kaynaklanan plastik parca hasarlarini kapsamaz.

4.1.4 Buji bögliği

Basilgin icinde veya buji terminalinde kir kalintilari bulunmadigiindan emin olarak, buji kablosunun (sek. 5.B) basligini (sek. 5.A) sikica baglayin.

4.1.5 Akünun Şarj durumunun kontrolü

Paragraf 5.3.2'ye bakin

4.2 MOTORUN CALISTIRILMASI

Motor; makineyi ileri hareket ettrebilecek veya motoru durdurabilecek herhangi bir cihazi ayirmaya (varsa) her zaman dikkat ederek, makinenin Talimat Kilavuzunda açklandigi sekilde baslatilmalidir.

ÖNEMLİ Motorun.Doğru calismasini tehlikeye atmamak icin 20^ asan eğimli yüeylerde calismayin

ÖNEMLI Akü baslatmali modellerle calisirken akünün yuvasina dizgün bir sekilde yerleştiligiinden emin olun (par. 5.3.3)

4.3 ISLEM SONUNDA MOTORUN DURDURULMASI

1. Motoru, makinenin Talimat Kilavuzundayer alan talimatlara uyarak durdurun.

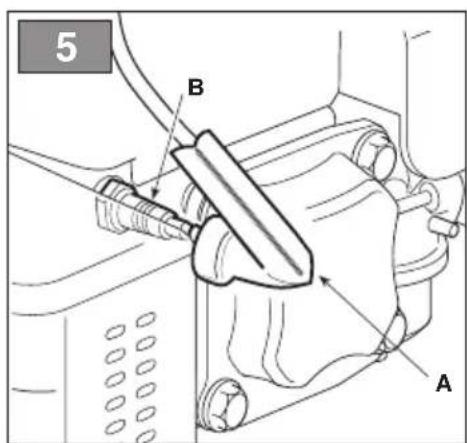

2. Motor sogukken, bujinin basligini (sek. 5.A) dokun ve mars anahtarin cikarin (varsa).
3. Yangin riskini azaltmak icin, motordaki ve ozellikle egzoz susturucunun cevresindeki kalintilar giderin.

4.4 TEMIZLIK VE DEPOLAMA

• Motorun dis kismini temizlemek icin su puskurtmeyin veya basincli yikama cubuklari kullanmayin.
• Tercichen basinçli hava tabancasi (maks. 6 bar) kullanarak, kalinti ve tozlarin iceriye sizmasini onleyin.
• Çim biçme makinesini (ve motoru) kuru, elemanirola karsi korumali ve yeterli havalandirmaya sahip bir yerde depolayin.

4.5 UZUN SURE HIZMET DIŞİ KALMA

Motor 30 gunden uzun bir sure kullanilmayacaksa (ornegin, mevsim sonunda), tekrar calisabilmesi icin birkac tedbir alinmasi gerekecektir.

• Deponun ve karbüratorün icinde birikimlerin o lus masini onlemek icin, motoru calistirn ve deponun ve karbüratorün icinde kalmis tum yakiti tuketecek sekilde stop edene kadar minimumda calistirn.
• Buiyiçikarin ve buji deliğine yaklaşık 3cl temiz motor yagi dokun, daha sonra, deligi bir bez parcasiyla kapattiktan sonra, motora birkac devir yaptirarak yagi silindirin ic yüzeyine dagitmak uzere mars motorunu kisa bir sureligiçé calistirin. Son olarak, kablo basligini baglamadan bujiyi yerine yerleşirin.

5. BAKIM

Emisyon kontrol sistemi herhangi bir kurcalama girisimi, emisyon seviyelerinin yasal sinirarin ustune cikmasina yol acabilir. Bu tanim; giri sstemi, yakit sistemi ve egzoz sistemi gibi parcalarin dokulmesini veya bu parcalarda degisiklik yapilmasini icerir.

5.1 GENEL

Bakimda izlenmesi gereken guvenlik duzenlemeleri par. 2.4'te açiklanmistir.

Tüm kontroller ve bakim ilemleri, makine ve motor kapalıken yapilmalidir. Bujiyi çikarin ve herhangi bir temizlik vya babim prosedürübine baslamadan.Once ilgili talimatlari okuyun. Herhangi bir bakim ilemi gerekteklestirmeden once uygun giysiler giyin, uygun eldiven ve gozluk takın.

• Islem siki ve turu, "Bakim tablosu"nda genel hatlariyla verilmistir.
• Original olmayan yedek parçalarin ve aksesuarlarin kullanıması makinenin isletimi ve güvenkı üzerinde olumsuz etkilere sahip olabilir. Üretici, bu ürünlerden kaynaklanan hasar veya yaralanmalarla ilgili her turlu sorumluluğu reddeder.
• Original parçalar, destek magazaları yetkili bayiler tarafindan temin edilir.

ÖNEMLI Bu kilavuzda yer verilmeyen her turlu bakim ve ayarlama islemi, Bayiniz veya Uzman bir Merkez tarafindan gerektelestirilmelidir.

5.2 BAKIM TABLOSU

ÖNEMLİ Asağidaki tabloda açıklanan makine bakim ilemlerininGPCekleşirilmesi, kullanicin sorumluluğundadir.

ÖNEMLİ Özellikle zorlayici kosullarda calisirken veya havada kalinti varken daha sik temizleyin.

NOT Makinenin cok tozlu zeminlerde kullanilmasi durumunda filtreler daha sik temizlenmeli / degistirilmelidir.

İşletim	ilk 5 saatten sonra	Her 5 saatte bir veya her kullanmadan sonra	Her 50 saatte bir veya mevsim sonunda	Her 100 saatte bir
Yağ seviyesi kontrolü (par. 4.1.1)	-√	-
Yağdehyisi (par. 5.4) √-√	-
Susturucunjun ve motorun temizlenmesi (par. 5.5)	-√	-
Hava filtresinin kontrol edilmesi ve temizlenmesi2 (par. 5.6)	-√	-
Hava filtresinindehyişirilmesi (par. 5.6)3	-	-	√
Buji kontrolü (par. 5.7)	-	-	√	-
Bujilerindehyişirilmesi (par. 5.7)	-	-	√

1 Motor aigr yuk sartlarnda veya sicak havada calisiyorsa, yaig 25 saatte bir degistirin.
2 Makine tozlu alanlarda calistirliyorsa hava filtresini daha sik temizleyin.
3Yalnizca kartus biciminde verilen filtreleme elemani icin.

5.3 AKU (VARSA)

Akünun uzun omūlū olmasini saglamak icin,
dikkatle bakiminin yapilmasi zorunludur.
Makine akūsū, asağidaki hallerde
daima sarj edilmelidir:

• satin aldiktan sonra makineyi ilk kez kullanmadan once;
• makinenin uzun bir sure boyunca (30 gunden fazla) kullanilmayacagidonem oncesinde (par. 4.5);
• makine uzun suresdir kullanilmamissa, makinevi calistirmadan once.

ÖNEMLI Uzun sure kullanilmayacagi zaman Ömrünu uzatmak icin bataryayi her iki ayda bir sarj edin.

Prosedüre uyulmaması vya akünün Şarj edilmemesi,airobi elemanlarina kalı olarak

hasar verebilir. Bosbir aku, mutlaka en kisa zamanda sarj edilmelidir.

ÖNEMLI Şarj,islemi yalinizca batarya sarj cihazi (res.7.C) kullanilarak yapilmalidir. Diger sarj sistemleri,bataryaya telafi edilemez sekilde hasar verebilirler.

5.3.1 Akünunçikarilmasi veşarj edilmesi

Akuyu sokmek için:

• Akünun üstunde yer alan dügmeye basarak, yukari dokru kaydirin (sek. 6.A).

Akuyu sarj etmek icin:

• Akünun alt tarafinda yer alan lastik kapagi seks 7.B
• akū sārj cihazīnī (sɛk. 7.C) bilgi etiketinde belirtilen gerilime uygun bir elektrik prizine baglayin.
• Akü baglandiğnda, akü sarj cihazınin isigi yanacaktir (sek 7.F): kirmizı isik, akün sun sarj oldugunu ifade ederken, yesil isik, sarjin tamamlandiğini ifade eder.

NOT Akü, cevre sicutigi 0 ve +45^ arasinda degilse sarj olmasini engelleyenbir koruma ile donatilmistir.

ÖNEMLI Akü, hasar görme riski olmaksüz, kismen de olsa her an Şarj edilebilir.

5.3.2 Akünun Şarj durumunun kontrolü

Akü, kullanıncın Şarj durumunu kontrol etmesini,... saglayan bir cihazla donatilm ,[ir (sek. 7.D).

Dügmeye basildiginda (sek. 7.E) akün kalan sarjini gosteren isiklar yanacaktir:

• üç yesil isik ve bir kirmizi, Şarjin %100 ile %78arasinda oldugunu ifade eder
• iki yesil isik ve bir kirmizi, sarjin %77 ile %55arasinda oldugunu ifade eder
• bir yesil isik ve bir kirmizi, sarjin %54 ile %33arasinda oldugunu ifade eder
• bir kirmizi isik, sarjin %32'dan az oldugunu ve akünün en kisa surede sarj edilmesi gerektigini ifade eder.

5.3.3 Akünun makineye geri takilması

Sarj tamamlandiktan sonra:

1. akuyu, aku sarj cihazindan ickarin

2. Akü Şarj cihazınin (şek. 7.C) elektrik sebekesi baglantisınisosin;

3. aküyü (sek. 1.G), "klik" sesi duyana kadar asağiDOGRU iterek (sek. 6.B) yuvasina takin: bu ses, akünun yerine kilitlendiğini ve baglantinin saglandigi ifade eder;

5.4 YAG DEGISIMI

Gereken yag turu icin, teknik veriler tablosunda yer alan talimatlara uyun.

ÖNEMLI Yaqı, sıçak motora vya basaltilan yaga temas etmemeye dikkat ederek, motor ilikken basaltin.

Kullanilacak yağ iar ilgili bolüme bakın.

ÖNEMLI Yaqı, sıçak motora veya
bosaltilan yaga temas etmemeye dikkat
ederek, motor ilikken bosaltın.

a) Motoru diz bir sekilde yerleştinir.
b) Yakit deposunun dolu olmadigiindan ve kapagin dizgün kapatildigiindan emin olun.
c) Yag dolum yerinin cevresini temizleyin (sek. 2.A.).
d) Dolum kapagini sökun (sek. 2.A).
e) Yagi toplamak iin bir kap hazirlayin (sek. 8.B).
f) Cim bcme makinesini, yag dolum yerinden yag bosaltilacak sekilde sag tarafina yatirin (sek. 8).
g) Cim biçme makinesini dizbir sekilde yerleştin ve yeni yag doldurun (bkz. 4.1.1).
h) Yag seviyesinin, seviye olcum cubugundaki «MAX» centigine ulastigini kontrl edin (sek. 2.B).
j) Dolum kapağini kapatin ve dokülen yagi silin.

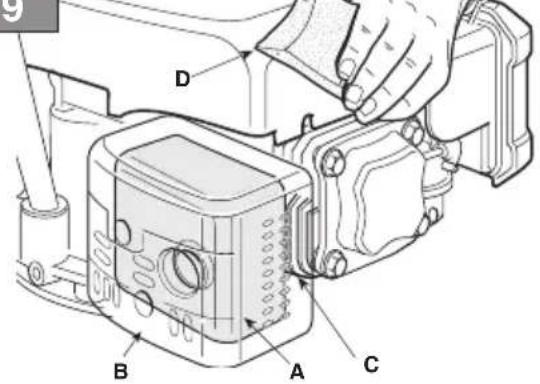

5.5 SUSTURUCUNUN VE MOTORUN TEMIZLENMESI

Susturucu, motor sogukken temizlenmelidir.

a) Susturucuda (sek. 9.A) ve koruyucu kapağindaki (sek. 9.B) yangina yol acabilecek kalntl ve kirleri gidermek icin basinçl hava jeti veya FIRCA kullanin.
b) Motorun soğumasini kolaylaşirmak ve asiri isinmasini onlemek icin silindiri ve silindir kafasi katçiklarini (sek. 9.C) temizleyin.
c) Plastik bileşenleri, su ve deterjanla islatilmış bir süngerle (sek. 9.D) temizleyin.

5.6 HAVA FILTRESININ BAKIMI

Filtreleme elemani iyice temizlenmis halde tutulmal ve bozulmasi veya hasar gormesi halinde degistirilmelidir.

a) Filtre kapaginin cevresini temizleyin (sek. 4.A).
b) Tirnaklari serbest birakarak (sek. 4.B) kapagi (sek. 4.A) cikarin.
c) Filtreleme elemanini cikarin (sek. 4.C veya 4.C.1).
d) Kir girisini onlemek icin giriş kanalini (sek. 4.E) bir bezle kapatin.

e) Asagida her bir tur uzerinde aci klandigi gibi filtreleme elemani uzerinde bakim yapin.
f) Giris borusunun (sek. 4.E) herhangi bir sey itmemeye dikkat ederek, toz, kalinti veya kirlerden kurtilmak uzere filtre muhafazasin (sek. 4.D) icini temizleyin.
g) Filtreleme elemanini (sek. 4.C veya 4.C.1) muhafazasinin icine yerleştin ve kapagini kapatin (sek. 4.B).

• Sünger filtrleme elemani (sek. 4.C)

Filtreleme elemanini temiz ve yagli durumda tutun.

Parcalamis, kesilmis vya kirilmissa deigistirin.

ÖNEMLI Filtreleme elemanı temizlemek icin basıngli hava kullanmayın.

• Sünger filtreleme elemanini su ve deterjanla temizleyin ve temiz bir bezle kurulayin.
• Filtreleme elemanin 2 servis kasigi dolusu temiz motor yaigyla islatin ve yaig esit dagitmak icin iyice sikin.
• Fazla yagi temiz bir bezle giderin.

Filtreleme elemanini degistirmeniz gerekirse, yeni

filtreyi yukarida açiklandigi gibi yağlayin.

Kartus filtreleme elemani (sek. 4.C.1)
- Toz ve kalintilar gidermek icin, icerden basinl hava ufleyin.

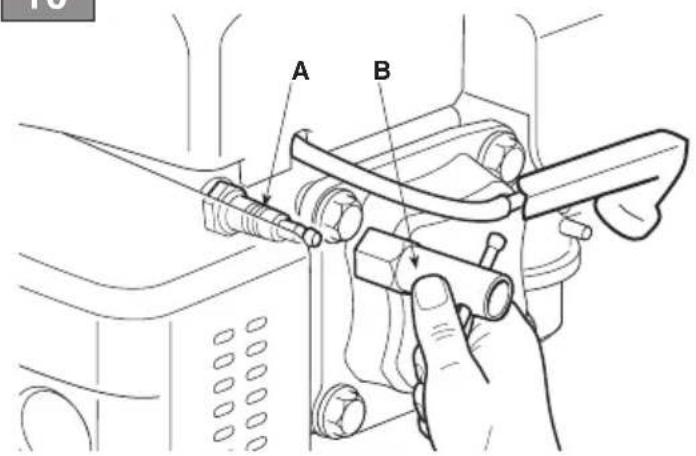

5.7 BUJI KONTROLLERI VE BAKIMI

1. Bujiyi (sek. 10.A) bir suket anahtari (sek. 10.B) kullanarak dokun.
2. Metal bir fircayla karonlu kalintilar ickararak, elektrotlar (sek. 10.C) temizleyin.
3. Kalinlik mastari (sek. 10.D) kullanarak, elekktlorarasindaki boşlugun.Doğru olmasini saglayin (0,6 - 0,8mm)
4. Bujiyi (sek. 10.A) yerine yerleşirin ve bir toket anahtari (sek. 10.B) kullanarak iyice sikin.

Elektrotlani yanmissa veya porselen kirilmisi veya zarar gormusse bujiyi degiistirin.

Yangin tehlikesi! Buji yerinde degilken atesleme sistemi kontrol etmeyin.

ÖNEMLI Yalnizca gerekli tipteki bujileri kullanin (Teknik veriler tablosuna bakiniz).

6. SORUN GIDERME

SORUN OLASI	NEDEN ÇÖZÜM
1. Motorun caliştirilmasinda güçlük	Yaküt yok Kontrol edin ve takviye edin (ból. 5.1.3)
	Yaküt deposunda eski yaküt veya kalıntilar	Yaküt deposunu boşaltın ve temiz)yaküt ekleyin
	Yanlış caliştirma prosedürü	Çalıştirma ileşmini.Doğrubir seksildeGPCeleşteşirin(par.5.2ve par.5.3)
	Buji yerindençıkmiş	Başkıng bujin dinüzerine takilolduğundan emin olun(par.5.1.4)
	Buji,islak veya buji elektrotlan kırileyea yetersizbir seksildeyerleştilmş	Kontrol edin(par.6.6)
	Tikalı hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Mevsime,gore yanlışyağUygun yağiledeğistirin(par.6.3)
	Artan sicutkıclar nedeniylekarbūratördeki yakıntinbuharlasması(buhar kilidi)	Birkaç dokika bekleyin,ardindan tekrarçaliştirmayideneyin(par.5.3)
	Karbūrasyon anıasio	Yetkili bir Yardu'm Merkeziyle ileisiime.Since
	Zayıf akü	Aküyüşarj edin(par.5.3.1)
	Akü doğruyerleştilmemiş	Aküyü doğrubir seksildeyerleştinir(par.5.3.3)
2. Düzensiz calişma.	Kirli buji elektrotlan veya yanlışboşlük	Kontrol edin(par.6.6)
	Buji basligiyanlıştakılmş	Başkıng siki bil sekilde takildındeHandemin olun(par.5.1.4)
	Tikalı hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Karbūrasyon anıasio	Yetkili bir Yardu'm Merkeziyle ileisiime.Since
3. İsletim sirasindo,guc kayib	Tikalı hava filtresi Kontrol edin ve temizleyin(par.6.5)
	Karbūrasyon anıasio	Yetkili bir Yardu'm Merkeziyle ileisiime.Since

Sorunlar, ilgili czum uygulandiktan sonra devam ederse, Bayinizle iletișime geleir.

TR • Bu Kullanici Kilavuzundaki icerik ve resimler açıkça ST. S.p.A. icin ureilmistir ve telif hakki ile korunmaktadir - dokumanin izinsiz olarak tamamen ya da kismen herhangi bir sekilde çogaltimasi ya da degistirlimesi)yasaktir.
