Combi 748 SE - Kosiarka do trawy STIGA - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka do trawy z silnikiem spalinowym
Marka	STIGA
Model	Combi 748 SE
Typ silnika	Czterosuwowy, wewnętrzne spalanie
Zalecane paliwo	Bezołowiowa benzyna o liczbie oktanowej min. 90, max 10% etanolu
Zalecany olej silnikowy	Olej detergentowy SF-SG, SAE 30 lub wielogatunkowy w zależności od temperatury
Świeca zapłonowa	Odstęp elektrod: 0,6 - 0,8 mm
Filtr powietrza	Element gąbkowy lub wkładowy (w zależności od wersji)
System rozruchu	Rozrusznik linkowy lub rozruch elektryczny (bateria opcjonalna)
Bateria (opcjonalna)	Litowo-jonowa ładowalna, ładowarka w zestawie
Przewidziane zastosowanie	Zastosowanie amatorskie, nieprofesjonalne
Bezpieczeństwo	Przed użyciem dokładnie przeczytaj instrukcje; noś ŚOI (kask, rękawice, okulary)
Bezpieczeństwo	Nie używać w zamkniętym pomieszczeniu (ryzyko zatrucia CO)
Regularna konserwacja	Sprawdzać poziom oleju przed każdym użyciem; regularnie czyścić filtr powietrza
Czyszczenie	Nie używać strumienia wody; preferować sprężone powietrze (max 6 barów)
Części zamienne	Używać wyłącznie oryginalnych części STIGA
Możliwość naprawy	Skontaktuj się z autoryzowanym centrum serwisowym w przypadku czynności nieopisanych
Gwarancja	Nieprawidłowe użytkowanie lub modyfikacja silnika unieważnia gwarancję
Identyfikacja	Numer seryjny silnika na tabliczce identyfikacyjnej
Ochrona środowiska	Utylizować maszynę i baterię zgodnie z lokalnymi przepisami (WEEE)

Często zadawane pytania - Combi 748 SE STIGA

Jak uruchomić silnik kosiarki Stiga Combi 748 SE?

Przed uruchomieniem upewnij się, że bateria jest naładowana (jeśli jest) i że elementy sterujące są wyłączone. W przypadku rozruchu linkowego, powoli ciągnij linkę aż poczujesz opór, a następnie pociągnij gwałtownie. W przypadku rozruchu elektrycznego, włóż baterię i obróć kluczyk (jeśli jest). Zapoznaj się z instrukcją dotyczącą dokładnych procedur.

Jaki rodzaj oleju silnikowego stosować?

Użyj oleju detergentowego jakości SF-SG minimum. Zalecana lepkość to SAE 30 dla temperatur powyżej 5°C, lub olej wielogatunkowy (np. 10W-30) dla niższych temperatur. Nie mieszaj różnych marek oleju.

Jak sprawdzić poziom oleju?

Ustaw maszynę poziomo. Odkręć korek wlewu oleju, wyczyść bagnet, włóż go bez wkręcania, a następnie wyjmij. Poziom powinien znajdować się między oznaczeniami MIN i MAX. W razie potrzeby dolej oleju tego samego typu, nie przekraczając oznaczenia MAX.

Jakie paliwo stosować?

Używaj czystej i świeżej bezołowiowej benzyny (min. 90 oktanów) z maksymalnie 10% etanolu. Nie dodawaj oleju. Aby chronić układ paliwowy, dodaj stabilizator paliwa, jeśli przechowujesz maszynę przez dłuższy czas.

Jak wyczyścić filtr powietrza?

W przypadku filtra gąbkowego: umyj go wodą i detergentem, wysusz, a następnie nasącz 2 łyżkami czystego oleju silnikowego i odciśnij nadmiar. W przypadku filtra wkładowego: przedmuchaj sprężonym powietrzem od wewnątrz na zewnątrz. Zawsze zakładaj suchy i czysty filtr.

Jak naładować baterię (jeśli jest wyposażona)?

Wyjmij baterię, naciskając przycisk i przesuwając ją do góry. Zdejmij gumową zatyczkę, podłącz dostarczoną ładowarkę do gniazdka. Czerwona dioda LED oznacza ładowanie, zielona oznacza pełne naładowanie. Ładuj całkowicie przed każdym użyciem lub co dwa miesiące w przypadku bezczynności.

Co zrobić, jeśli silnik ma problemy z uruchomieniem?

Najpierw sprawdź poziom paliwa i oleju, następnie stan świecy zapłonowej (czysta, prawidłowa przerwa), filtr powietrza (czysty) i czy nasadka świecy jest dobrze wciśnięta. Jeśli maszyna jest wyposażona w baterię, upewnij się, że jest naładowana. Jeśli problem nie ustąpi, skontaktuj się z centrum serwisowym.

Kiedy wymieniać olej silnikowy?

Olej należy wymienić po pierwszych 5 godzinach użytkowania, a następnie co 50 godzin lub na koniec sezonu. Jeśli silnik pracuje przy pełnym obciążeniu lub w wysokich temperaturach, wymieniaj co 25 godzin. Wymieniaj olej na ciepłym silniku.

Jak wyczyścić kosiarkę po użyciu?

Nie używaj strumienia wody ani myjki ciśnieniowej. Użyj pistoletu ze sprężonym powietrzem (max 6 barów), aby usunąć zanieczyszczenia i kurz. Wyczyść tłumik i żebra cylindra szczotką. Przechowuj maszynę w suchym i przewiewnym miejscu.

Gdzie znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych STIGA, dostępnych w autoryzowanych centrach serwisowych i u autoryzowanych dealerów. Używanie nieoryginalnych części może zagrozić bezpieczeństwu i unieważnić gwarancję.

INSTRUKCJA OBSŁUGI Combi 748 SE STIGA

Silnika - INSTRUKCJE OBSLUGI

OSTRZEZENIE: przy uzyciem maszyny, naleź uwaznie przyciezytcć niniejsza instrukcję.

Motor - MANUAL DE INSTRUÇOES

ATENÇA: antes de usar a máquina, leia atentamente o presente manual.

Motor - MANUAL DE INSTRUCTIONIUNI

ATENTIE: inalte de a utiliza masina, citti ci atentle manualul de fata.

DnraTeI - PYKOBODCTBO NO 3KcNlyATAUIN

BHIMAHHE: npexhe yem noIb3OBAbTaC8 o6OpyDoBaHHeM, BHIMATEbHo npOHTte 3TO

pykoBOCTBO NO 3KcNlyatauH.

Motora - NÁVOD NA POUŽITIE

UPOZORNENIE: pred pouzitim stroja si pozorne precitajte降至 navod.

Motorja -PRIROČNIK ZA UPORABO

POZOR: preden uporabite stroj, pajljivo preberite prilrocnik z navodill.

Motora - PRIRUCNIK SA UPUTSTVIMA

PAZNJA: pre korscenja masine pazljivo prociitati ovaj prirucnlk.

Motor - BRUKSANVISNING

- Preciastač u vidu spužve (sl. 4.C)

Preciastacse mora odrzavati u cistom stanju, natopljen uljem.Ako se polomi, budezasjecen ilmu dijelovi budu smrvljeni, mora ga se zamijeniti.

VAZNO

Ne koristite komprimovani

zrak za ciścenje prečistača.

• Preciastoc od spužve operite vodom i de terd zen tom i osušite suhom krpom.
• Pre Čistac natopiti sa 2 Žlice Čistog motornog ulja, te ga nekoliko puta izgnječiti, kako bi se ulje ravnomjerno rasporedilo.
• Eventualni visak ulja ukloniti cistom krpm.

Kod zamjene precista, potrebno je iznova obaviti nauljivanje novoga filtra, a prema gornjim

3.1 Opis maszyny i uzycie przywidziane.....4
3.2 Znaki bezpieczestewa 4
3.3 Tabliczka identyifikacyjna 4
3.4 Komponenty silnika 4
3.5 Warunkiśrodowiskowe 4
3.6 Paliwo 5
3.7 Olej 5
3.8 Filtrgowietrza 5
3.9 Swieca 5

4.ZASADY OBSLUGI. 5

4.1 Przed kaźdym uzyciem 5
4.2 Uruchomienie silnika 6
4.3 Zatrzymanie silnika po zakończeniu pracy 6
4.4Czyszczenieigarażowanie 6
4.5 Dlugi postoj 6

1. KONSERWACJA 7

5.1 Ogolne informace 7
5.2 Tabela konserwaksi 7
5.3 AKUMULATOR (jesli jest przywidziany) 7
5.4 Wymiana oleju 8
5.5Czyszczenie tIumika i silnika 8
5.6 Konserwacja filtra powietrza. 9
5.7 Kontrola i konserwacja swiecy 9

1. WYSZUKIWANIE USTEREK 10

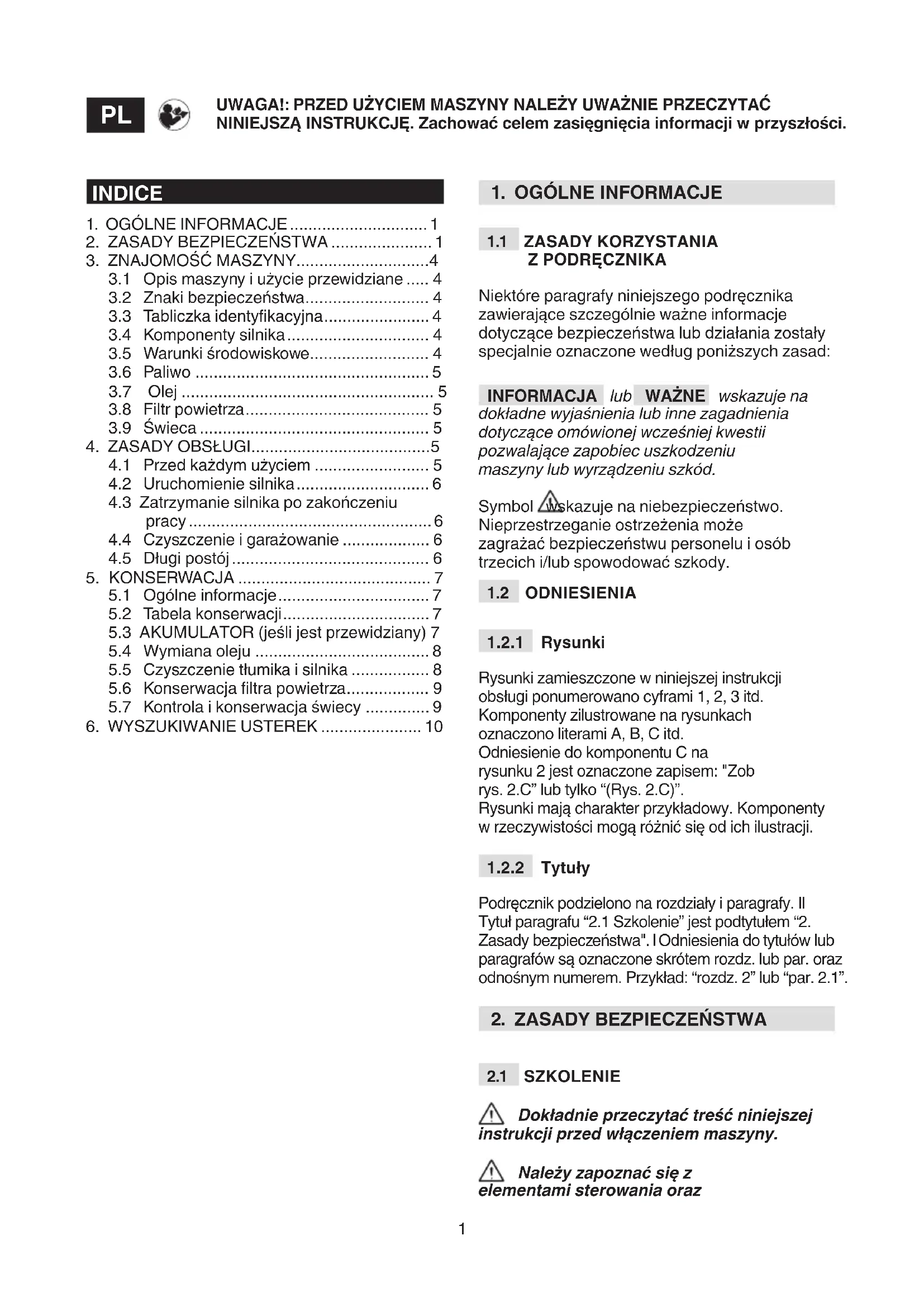

1. OGOLNE INFORMACJE

1.1 ZASADY KORZYSTANIA Z PODREÇNIKA

Niekóre paragrafy niniejszego podręcznika
zawierajućszȩgólnie wąne informacja
dotyczné bezpieczność lub dziatania zostymi
specjalnie oznaczone według poniższych zasad:

INFORMACJA lub WAZNE wskazuje na dokadne wyjasnienia lub inne zagadnienia dotyczace omowionejwczesnej kwestii pozwalajace zapobiec uszkodzeniu maszyny lub wyrzadzeniu szkód.

Symbol wskazuje na niebezpieczenstwo. Nieprzestrzeganie ostrzezenia要去 zagrazać bezpieczentwu personelu i osob trzechic h/lub spowodac szkody.

1.2 ODNIESIENIA

1.2.1 Rysunki

Rysunki zamieszczone w niniejszej instrukcji
obstugi ponumerowano cyframi 1, 2, 3 itd.
Komponenty zilustrowane na rysunkach
oznaczono literami A, B, C itd.
Odniesienie do componentu C na
rysunku 2 jest oznaczone zapisem: "Zob
rys.2.C" lub tylko "(Rys.2.C)".
Rysunki major Charakter przykladowy. Komponenty
w rzechywistosci moga rożnic sie od ich ilustraci.

1.2.2 Tytuhy

Podrécznik podzielono na rozdziy i paragrafy. Il Tytul paragrafu "2.1 Szkolenie" jest podtytulem "2. Zasady bezpieczędwa". I Odniesenia do tytulow lub paragrafów są oznaczone skrotem rozdz. lub par. oraz odnosnym numerem. Przyklad: "rozdz. 2" lub "par. 2.1".

2. ZASADY BEZPIECZENSTWA

2.1 SZKOLENIE

Dokladnie przyczytac tresc niniejszej instrukcji przydwzaczeniem maszyny.

Nalezy zapoznać sie elementami sterowania oraz

zzasadami odpowiedniej obstugi maszyny.
Nalezy nauczyc sie szybko wyłaczać silnik.
Nieprzestrzeganie ostrzeżen i instrukcjimość spowodowej pozar i/lub powazne urazy ciała. Zachownik wszymstkie ostrzeżenia i instrukcjce celem zasięgniecia informaciw przyszȩsci.

• Nie powierzac obstugi maszyny;dzieciom lub osobom niezaznajomionym ztrescia instrukcji. Minimalny wiek uzytkownika moze byc okreslony przyez przyepisy lokalne.
  Zabrania sie powierzania obstugi maszyny uzytkownikom zmeczonym lub w ztej formie fizycznej, po spożciu lekarstw, narkotyków, alkoholu lub substanci jaburzajycch zdolnosć koncentracji lub reakci.
• Nalezy pamiętac, ze operator lub uzytkownik ponosi odpowiedzialnosć za wypadki i zdarzenia nieprzewidziane, jakie moga wystapić z udziatem innych osob lub ich mienza.

Środki ochryny indywidualnej (ŚOI)

• Przed Rozpoczyciem przy z maszyna danezy obgowiazkowo załość odpowiednia odzież.
• Nie nosić luźnej odziezy, sznurowadel, büzuterii i innych przyedmiotów, króre moga zostac wciagniete przyez maszyny zwiazac dlugie wósy i zachowywoć bezpieczna odlegtość podczas węcznania.
  Załozyc stuchawski chroniace przyded haatasem.

Stefa robocza / Maszyna

• Przed wączeniem silnika nalezy upewnić sie, ze wyȩczono wzystkie elementy sterowania sCLUźace do wącznia ruchomych elementów maszyny.

Silnik o zapłonie iskrowym: paliwo

• Ostrzeżenie: paliwo jest wysoce tawopalne.

Nalezy postepowa z nim ostroznie!
Paliwo nalezy przechowywac w odpowiednich pojemnikach.
- Paliwo nalezy wlewac lub uzupeñniac\ przej lejek, wylacznie na zewnatrz\ pomieszczcen. Podczas tej czynnosci\ obowiazuju zakaz palenia tytoniu.
- Paliwo nalezy wlac przydwczieniem silnika. Nie odkrcac korka wlewu i nie wlewac paliwa, gdy silnik jestzsche pracuje lub jest goracy.
- Jeźeli paliwo wylewa sie, nie walkszac silnika. Nalezy odsunac maszyny od mistrsca tankowania i doklady usunac wszelkie wycieki oraz slady paliwa na podlozu lub na maszynie
- Starannie dokrecic korek zbiornika na paliwo.
- Unikać kontaktu paliwa z odzież.
W razie skazenia naleź yzmienic odzieź przydwaczenia silnika.

2.3 PODCZAS UZYCIA

Stefa robocza

• Nie uzywac maszyny w srodowiskach zagrozonych wybuchem, w ktorych wystepuja latwopalne cieczte, gazy lub pyly. Styki elektryczne lub tarcia mechaniczne moga generowac iskry powodujace zapalenie sie pytu lub gazu.
• Nie wączać silnika w zamknietych pomieszczeniach, w kórch moga gromadzic sie niebezpieczn opary tlenku wegla. Urzadzenia naleź wączać na zewnatrz pomieszczen lub w pomieszczeniach przyzewnych. Naleź pamietacja, ze spaliny sa tokyszne.
• Nie zezwalać na zblizanie sie do strefy roboczej osobom postronnym, daneciom i zwierzetom. Dzieci musza pozostac pod nadzorem osoby dorosjej.

Zasady postepowania

• Przed wykonaniem napraw, czyszczenia, kontroli lub regulacji nalezy wylączyc silnik i odłączyć przyzewód swiecy zapłonowej (o ile w instrukcjni nie wskazano inaczej).
• Nie dotykać elementów silnika, ktoré podczas pracy osiagaja wysoka temperature. Rzyko oparzenia.

Ograniczenia dotyczace obstugi

• Nie uzywac maszyny, jesti zastosowane oslony okazsie niewystarczajace lub gdy zabezpieczenia nie sa poprawnie ustawione.
• Nie odłaczc i nie zmieniac zainstalowanych zabezpieczen.
• Nie zmieniac regulacci silnika i nie doprowadzac do loro przyegrzania. Rzyko dla bezpieczene sta wosob zwieksza sie, gdy silnik pracuje na zbyt wysokich obrotach.
• Nie uzywaccieczy ułatwichajych rozruch ani innych tym podobnych preparatów.
• Nie przechylac maszyny na bok do tego stopnia, by z korka zbiornika silnika wyciekato paliwo.
• Nie wączać silnika bez swiecy.

2.4 KONSERWACJA, GARAZOWANIE I TRANSPORT

Naleź yapewnić systematyczna konserwacja maszyny oraz garazować są w bezpiecznych warunkach.

Komponenty uszkodzone lub zuzyte nalezy wymieniac, a nie naprawiac. Nalezy uzywac wyłacznie oryginalnych czesci zamiennych: stosowanie nieoryginalnych i/ lub nieprawidlowo zamontowych czesci zagraza bezpieczensteinwu maszyny,要去 spowodowac wypadek lub urazycia, a takze zwalnia Producenta z wszelkich obowiasków i odpowiedzialnosci.

Konserwacja

• W razie koniecznosci opróznienia zbiornika czynnosć tě naležy wykonac na zewnatrz pomieszczeni i po schłodzeniu silnika.
• Aby ograniczyc rzyko pożaru,NSEy systematycznie sprawdzać,czyNie wystepuja wycieki oleju i/lub paliwa.

Garażowanie

• Nie pozostawiać paliwa w zbiorniku, jestli maszyna jest garazowana w budynku, w ktorym opary paliwa mogmie kontakt z nieoslonietym ogniem, iskrami lub zrodami ciepla.
• Przed wpwadzeniem maszyny do zamykanego garazu nalezy ja schtodzic.

Transport

• Maszynę naleźy transportowy bez paliwa w zbiorniku.

2.5 AKUMULATOR, LADOWARKA (JESLI SA PRZEWIDZIANE)

WAZNE Poniszne przyopsis bezpieczeste stańowa uzupefnienie wymogów bezpieczeste zawartych w instrukcji obstugi akumulatora i fadowarki dołaczonej do urzadzenia.

• Doławomania akumulatora sąȩzy uzywać wyłącznych现代农业k dostarczonych przy bezroducenta. Zastosowanie niewlasciwej现代农业ki akumulatora sąȩ spowodowej porazenie prȩdom, przyegrzanie lub wyciek plnyu zracalgo z akumulatora.
  Uzywac wyłacznie scisce okreslonych akumulatorów, przywidzianych dla uzytkowanego naręźdia. Stosowanie innych akumulatorów sąby przyczyna obrąen oraz sąpowodac zagrozenia pozarowe.
• Nieuzywany akumulator danezy przechowywać z dala od spinaczy biurowych, monet, kluczzy, gwoździ, szrub lub innych małych przytedmiotów metalowych, ktorę mogłyby spowodowej zwarcie styków. Zwarcie styków akumulatora sąs spowodowej zapalanie lub pożar.
• Nie uzywać fadowarki akumulatora w obecnosci oparów, substancji latwopalnych lub na powierzchniach latwopalnych takich jak papier, tkanina itp. Podczas fadowania, fadowarka akumulatora nagrzewsia se, co mogłowby spowodować pożar.
• Podczas transportu akumulatorów, naleź uwaźć, aby kontakty nie zostały ze soba połączone iNie uzywać pojemników metalowych do transportu.

2.6 OCHRONA SRODOWISKA

Majac na uwadze bezpieczenstwo otoczenia i srodowiska, w ktorym zzyjemy, podczas eksploataci maszyny nalezy zworci szczeuglna uwag ne zagadnienia zwiazane z ochrona srodowiska. Nie nalezy zaktocac spokoju sąsiednich mieszkańcow. Uzywac urzadzenie tylko o odpowiednich porach dnia (nigdywczesnie rano albo w nocy, gdy haas moglby przeszkadza c innym osobom). Przestrzegac skrupatnie lokalnych przyepsów dotyczacych usuwania opakowan, zniszczonych czeci,czy jakichkolwiek innych elementow zanieczyszczajacych srodowisko; tego typu oppadow nie nalezy wyrzuca c innymi oppadami, lecz oddzielić i przyekazac do specjalnych zakladow zajmujacych sie ich recyklingiem. Nalezy skrupatnie przyestrzegac lokalnych przyepsów dotyczacych utylizacioni oppadow Po wycofaniu maszyny z uzytkOWANIA nalezy zanieczyszczacnia srodowiska. Zworci sie do zakladu zbiorki oppadow zgodnie z obowiuczujacymi lokalnymi przyepisami prawa.

Nie wyrzucac urzadzen elektrycznych wraz z odpadami domowymi. Zgodnie z Dyrektywa Europejska 2012/19/UE w sprawie zuzytego spreztu elektrycznego i elektronicznego oraz jej wykonawstwa

zgodnie z przyepsisami krajowymi, zuzyte
urzadzenia elektryczne musza byc zbierane
oddzielnie w celu ponownego ich wykorzystania w
sposob przyjazny dla srodowiska. Jeźeli
urzadzenia elektryczne są usuwane na
składowisku odpadów lub w terenie, szkodliwe
substancje moga dotrzeć do wód gruntowych i
wejsć do tăncucha tokarmowej, powodujac
zagrożenie dla zdrowia ludzkiego i dobrego
samopoczucia. Aby uzyskać wiecej szczegółowych
informaci na temat utylizacja unto produktu,NSEZwrócić sie do organu odpowiedzialnégo za
utylizacja odpadów z gospodarstw domowych lub
do Państwa sprezedawcy.

Li-ion

Pod koniec okresu uzytkowania, w trosce o srodowisko naturalne, dokonać utylizacji akumulatora. Akumulator zawiera materiał, kóry jest niebeźpieczny dla odśob i otoczenia.

Akumulator powinien byc poddany utylizaci w wyspecializowanym punkcie, ktory zajmuje sie recyklingiem akumulatorów litowo-jonowych.

Dzieki selektywnej zbiórc zuzytych produktów i opakowanozliwy jest recyckling i ponowne wykorzystanie materiałow. Ponowne wykorzystanie materiałow pochodźycyh z recycklinger

chroniŚrodkowsko naturalne i zmniejsza popyt na surowce.

2.7 EMISJA

Proces spelania powoduje wytywarzanie
substancji toksycznych, takich jak tlenek
wegla, tlenki azotu i węglowodory.
Kontrola takich substanji jest istotna,
poniewaz moga one wchodzic w reakcję ze
smogiem fotochemicznym oraz reagować na
bezposrednie dzialanie promieni stonecznych.
Tlenek węgla nie reaguje na swiatto stoneczne,
ale nalezy uwazać go za gaz toksyczny.

Nasze maszyny wyposazone są w systemy redukcji emisi wskazanych wyjej substancji.

3. ZNAJOMOSC MASZNY

3.1 OPIS MASZNYI UZYCIE PRZEWIDZIANE

Przedmiotowa maszyny wyposaźonow silnik o zapłonie iskrowym.

Silnik jest urzadzeniem, którego osiagi, prawidowej dziatanie i zwyotnosć eksploatacyjna zaleź od wielu czynników, tak zewétrznych, jak i scisce zwiazanych z jakoscią wykorystwyanych produktów i naleźty konserwacja. Poniȩzej zamieszczono kilka dodatkowych informaci pozwalajnych na swiadome korzystanie z zakupionej maszyny. Wszelkie inné zastosowania niewskazane powyȩzej moga stanowyć zagrozenia i spowodowej szkody-osobowe i/lub materialne.

WAZNE Nieprawidlowa obstuga maszyny skutkuje utrata gwarancji iustaniem odpowiedzialnosci Producenta, przenoszac jegnoczesnie na uzytkownika wszelka odpowiedzialnosc za szkody i usczcerbki na zdrowiu wjasnym lub podmiotow trzechich.

3.1.1 Uzytkownik maszyny

Przedmiotowa maszyna要去byc obstugiwana.
przej standardowych uzytkownikow,czyli
niewyspecjalizowanych operatorow.Maszyna
jest przyznaczona do uzytku,hobbistyczneo".

3.2 ZNAKI BEZPIECZENSTWA

Na maszynie zamieszczono rożnégo rodzaju symbole. Ich zadaniem jest zwrócenie uwagi operatora nazasady postepowania zapewniajaçne nalezyta ochrone i ostrożnosć. Znaczenia symboli:

Ostrzeżenie! - Benzyna jest tatwopalna. Przed tankowaniem pozostawic silnik do ochłodzenia co najmiej na 2 minuty.

Uwaga: Przed uzyciem maszyny naleź przy przyczytacininstrukcje.

Uwaga! - Silniki wyzielajatlenek wegla. NIE uruchamiac w zamknietym pomieszczeniu.

Zagrożenie! Utrzymywać odpowiednia odleglosć od Rozgrzanych powierzchni.

3.3 TABLICZKA IDENTITYFIKACYJNA

Numer fabryczny (S/n) maszyny naleź wpisac w specjalnym polu z tyfu okładki.

3.4 KOMPONENTY SILNIKA

Maszyna składa sie z nastepujacych glównych komponentów (rys. 1).

A. Korek wlewu oleju ze wskaznikiem poziomu
B. Gažnik
C. Pokrywa filtra powietrza
D. Nasadka swiecy
E. Numer fabryczny silnika
F. Uchwyt linki Rozrusznika (jesli jest przywidziana)
G. Akumulator (jesli jest przywidziany)

3.5 WARUNKI SRODOMWISKOWE

Na dzialanie czterosuwowych silnika spalinowego wplywa:

a) Temperatura:

W czasie pracy w niskich temperaturach moga zaistniec trudnosci z rozruchem na zimno.
W czasie pracy w bardzo wysokich temperaturach moga wystapic trudnosci z rozruchem na goraco, spowodowane wyparowaniem paliwa ze zbiornika gaznika lub pompy.
- W kaźdym przypadku typ oleju naleź y dostosowej do temperatury roboczej.

b) Wysokosc n.p.m.:

• Maksymalna moc silnika spalinowej zmiejejsza sie progresywnie

wraz ze wzrostem wysokosci nad poziomem morza.

-Zwiększajć znacznie wysokość, naleź zatem zmiejeśzyc obcieżenie maszyny,unikajć prac szczególnie cięzkich.

3.6 PALIWO

Dobra jakosc paliwa jest niedzbedna do prawidlowego funkcionowania silnika.

Paliwo musi speltniać nastepujuć wymagania:

a) Stosowac czysta, swieza benzyn, bezto wiowa, o liczbie oktanowej minimum 90;
b) Nie stosowac paliwa o zawartosci etanolu powyzej 10%
c)Nied dolewac oleju;
d) W celu ochrony ukladu paliwowego przywo rzeniem sie osadowszywicznych, doda stabi lizator paliwa.

Stosowanie niedzolonego paliwa prowadzi do uszkodzenia elementów silnika i powoduje utrata gwarancji.

INFORMACJA Uzywac wyłacznie paliwo wskazane w tabeli danych technicznych. Nie uzywac innego rodzaju paliwa. Istnieje moziwość uzywania paliw ekologicznych, na przyklat benzyny alkilowej, ktora jest mniej szkodliwa dla osob i srodowiska. Nie zaobserwowano negatywnych skutkow uzywania tego typu paliw. Niemniej jaknak w sprzedźy dostepne są pewne rodzaje benzyny alkilowej, ktoryd dokladne zalecenia dotyczze zastosowania nie zostaly okresione.

3.7 OLEJ

Uzywac zawsze olejow dobrey jakosci, wybierajac gradacie w zaleznosci od temperatury eksploataci.

Uzywac wyłacznie oleju przyemYWajacego o jakosci co najmiej SF-SG.
- Wybrać stopien lepkosci SAE na podstawie danych zamieszczonych w tabeli danych technicznych.
Zuwagi na fakt, ze zuzycie oleju uniwersalnego moze wzrasta c w sezonachciephych,nalezy czesciej sprawdzać loro poziom.
- Nie mieszac olejow roznych producentow i o roznych parametrach.
Uzywanie oleju SAE30 w temperaturach ponizej +5^ moze spowodowauc uszkodzenie silnika wskutek nieprawidlowego smarowania.

3.8 FILTR POWIETRZA

Wydajnosc filtra powietrza ma istotny wphyw na ochrone silnika przyd zasysaniem resztek

i pytow i w konsekwencji obnizeniem loro osiagów i zwyotnosci eksploatacyjnej.

• Wład filtra naleźcy zyszcie z resztek i stale utrzymywać seinen optymalna wydajnosć (par. 5.6).
• Ježeli to konieczne, przy wymianie wiktadu filtra nalezy stosowac oryginalne czeci zamienne; nieodpowednie wiktady filtra moga negatywnie wptywac na wydajnosc i czas eksploataci silnika.
  Zabrania sie wyczania silnika bez poprawnie zamontowanego wkladu filtra.

3.9 SWIECA

Nie wzystkie吞噬 sienilikow spalinowych sa JDBCOWe.

• Nalezy uzywac wyłacznieazolecanego typuść o odpwiednej gradaci termicznej.
  Zwracaucwagane dlugosc gwintu, zbytdlugi gwint moze spowodacnieodwracalne uszkodzenie silnika.
• Sprawdzać czystość i prawidłowowa odlegość między elektrodami (par. 5.7)

4. ZASADY OBSLUGI

4.1 PRZED KA.ZDYM U.ZYCIEM

Przed kaźdym użyciem silnikaazoleca sie, aby wykonac szereg kontrli majęcych na celu zapewnioie.gojo prawidlowego dzialania.

4.1.1 Kontrola poziomu oleju

1. Ustawic maszyna na plaskim podlozu.
2. Wyczyscic strefewokot korkawlewu.
3. Odkręcić korek (rys. 2.A), oczyScić koncłowek wskaźnika poziomu oleju (rys. 2.B) i wtozyme go, opierajac korek na wlewie, w sposobPokazany na rysunku: -w przypadku krótkiego wskaźnika oprzeć korek, nie wkręcajac go, -w przypadku dlugiego wskaźnika ponownie go wkręcić na jedem skok, a nastepnie raz jestzsche odkrecić,
4. Wyjac ponownie korek ze wskaźnikiem i sprawdzić poziom oleju. Oiej powinien siegać poziomu pomiedzy dwoma naciemici «MIN» i «MAX».
5. W razie koniecznosci uzupehnic poziom olejem tego samego typu, az do osiagniecia poziomu «MAX», nie dopuszczajac do wylania sie oleju z otworu
6. Zakrecic korek do oporu (rys. 2.A) i wycyscic wszelkie ewentualne slady rozlanego oleju.

INFORMACJA Poziom nalezy uzupeñniac
stopniowo, dolewajć niewielkie ilosci oleju i sprawdzajć kaźdorazowo poziom.
Nie przyekraczać poziomu «MAX» zbyt
wysocki poziom要去 spowodować:

-dymienie przy wydechu;
- zabrudzenia swiecy lub filtragowietrata i tym samym trudnosci z rozruchem.

INFORMACJA W zakresie rodzaju oleju nalezy przystrzejac wskazowek podanych w tabeli danych technicznych.

4.1.2 Kontrola filtrapowietrza

Odpowiednie dzialanie filtra powietrza jest warunkiem niedzedom dla prawidlowego dzialania silnika; nie uruchamiac silnika bez elementu filtrujucego, gdy jest on uszkodzony lub niedostatecznie nawilzony olejem.

1. Oczyszcie strefewokolPokrywy (rys.4.A) filtra.
2. ZdjacPokrywe (rys.4.A),odczepiajacwpusty (rys.4.B);
3. Sprawdzić stan wkladu filtra (rys. 4.C lub 4.C.1), kóry powinien byc czysty, sprawny i nieme sąsć sladow uszkodzenia; w przyciwn ywepadku, przywidzieć和他的 konserwacje lub wymianę (zobacz 5.6).
4. Ponownie załoźcy sukrowy (rys. 4.A).

4.1.3 Uzupelnianie poziomu paliwa

Czynnosci zwiagane z uzupelnianiem poziomu paliwa opisano w instrukcji maszyny i streszczo n opijej. Aby uzupelnic poziom paliwa, nalezy:

1. Odkrećic korek (rys.3.A) zbiornika i zdjac go.
2. Włoźyc lejek. (rys.3.B)
3. Wlac paliwo i wyjac lejek (rys.3.B)
4. Po zakoniceniu tankowania wkrćić korek (rys.3.A) i usunć ewentualne slady rozlanego paliwa.

WAZNE Nie dopuszczac do kontaktu paliwa z plastikowymi czesciami silnika lub maszyny, poniewaz要去 spowodowa c ich uszkodzenie. Bezzwocznie usuwac wszelkie ewentualne slady Rozlanego paliwa. Gwarancja nie poukrywa uszkodzeni czeci plastikowych spowodanych kontaktem z paliwem.

Połaczystabilnie nasadke (rys.5.A) przewodu ze swieca zaplonowa (rys.5.B),upewniajac sie,ze wewnatrz nasadki i na konćowce swiecyNie wystepuja zabrudzenia.

4.1.5 Kontrola stanu naładowania akumulatora

Patrz paragraph 5.3.2

4.2 URUCHOMIENIE SILNIKA

Rozruch silnika musi odbywac sie wedugzasad opisanych w Podrczniku instrukcji maszyny i po uproznim upewnieniu sie, ze wylaczono wszelkie urzadzenia (jesli wystepuja), ktore moglyby spowodawac przesuniwie maszyny lub zatrzymanie silnika.

WAZNE Aby zapewnic prawidlowe dziatanie silnika, nie uzywac urzadzenia na powierzchniach o nachyleniu przyekraczajacym 20^

WAZNE W przypadku modeli zasilanych za pomocakumulatora, upewnic sie, ze akumulator zostaf prwidfowo wlozony do odpowiednej komory (par. 5.3.3)

4.3 ZATRZYMANIE SILNIKA PO ZAKONCZENIU PRACY

1. Zatrzymać silnik w sposób opisany w Podręczniku instrukcji maszyny.
2. Przy zimnym silniku odłaczyc nasadke (rys. 5.A) swiecy i wyjać kluczyk zapłonu (jesli jest przywidziany).
3. Aby zmniejszyc ryzyko pozaru, oczysi ci silnik, a w szczeugolnosci strefe tumika wydechu, z wszelkich resztek.

4.4 CZYSZCENIE I GARAZOWANIE

• Do czyszczenia zewétrznych częsci silnika nieNSEZY uzywać strumienia wody ani lanc pod ciñnieniem.
• Zaleca sie uzywanie do tego celu pistoletu spreżonego powietrza (maks. 6 barów), aby zapobiec przyedostawaniu sie resztek i pyłów do wewétrznych czȩsci.
• Umiesci maszynę (i silnik) w suchym i przyzewynnem sąjecu, z dala od skutkow niedkorzystnych warunkowy atmosserycznych.

4.5 Dlugi POSTOJ

W razie planowanego postoju silnika przyez okres powyzej 30 dni (np. po zakończeniusezonu), celem ułatwienia.gojo ponownego uruchomienia, nalezy wykonać kilkaprac zabezmiejczych.

Uruchomic silnik i utrzymac go w ruchu, až do zatrzymania, tak aby wykorzystac calosc paliwa pozostalego

w zbiorniku i w gazniku, aby zapobiec powstawania osadow w ich wnétrzu.

• Wyjac吞噬 i wracw jej otwor okoto 3 cl czystego oleju silnikowego, po czym, trzymajac zatkany szmatka otwor, uruchomic na krtoko Rozrusznik, aby silnik wykonat kilka obrotow, Rozprowadzajac olej po wewnetrzej powierzchni cylindra. Nastepnie zamontowa吞噬, ale nie fuczyc jej z nasadka przyzewodu.

5. KONSERWACJA

Jakakolwiek proba pominięcia systemu kontrolli emisi są podniać poziom emisi ponad ten dozwolony przyopsisami prawa. Do definicji tej zalicza są usuwanie lub modyfikowanie czeci takich, jak system zasysania, instalacja zasilania oraz instalacja spustowa.

5.1 OGOLNE INFORMACJE

Zasady bezpieczestewa obwiazujuce podczas wykonywania prac konserwacyjnych opisano w par. 2.4.

Wszystkie kontrrole i pracke ncerwacyjne nalezy wykonywaoc po uprzednim wyłaczeniu maszyny i zatrzymaniu pracy silnika. Przed Rozpoczeciem jakiejkolwiek praccy konserwacyjnej i czyszczenia odłaczyc swiece i przyczyta instrukcie. Przed Rozpoczeciem prac konserwacyjnych nalezy załozyc odpowiednia odzież, rrekawice i okulary.

Czestotliwość i rodzaj prac opisanow „Tabeli konserwacja".
- Stosowanie nieoryginalnych czosci zamiennych要去 negatywnie wptywac na dzialanie i bezpieczenstwo maszyny. Producent nie ponosi odpowiedzialnosci za szkody zdzialem osob i/lub mienia powstates wskutek stosowania unto typu czosci.
- Oryginalne.częsci zamienne można zakuci w warsztatach serwisowych i u autoryzowanych odsprźedawcow.

WAZNE Wszystkie prace konserwacyjne i regulacyjne nieopisane w niniejszym podrczniku musza byc wykonywane przye odsprzedawce urzadzenia lub wyspecializowany serwis.

5.2 TABELA KONSERWACJI

WAZNE Wlascieli jest odpowiedzialny za przyperowadzanie czynnosci konserwacyjnych opisanych w ponieszzej tabei.

WAZNE Zwiekszyc czestotliwość czyszczenia w przypadku szczegolnie trudnych warunkowy pracy lub w przypadku obecnosci zanieczyszczemu wgowietrzy.

INFORMACJA Jesli maszyna pracuje w srodowisku o duzym zapyleniu, nalezy czosciej czyscić / wymieniać filtry.

Czynnosć	Po pierwyszych 5 godzimach	Co 5 godzin lub po kaczym uzyciu	Co 50 godzin lub po zakoroczenu sezuni	Co 100 godzin
Kontrola poziomu oleju (par. 4.1.1)	-√	-	-
Wymiana oleju1(par. 5.4)	√	-	√	-
Czyszczenie tłumika i silnika (par. 5.5)	-√	-	-
Kontrola i czyszczenie filtra powietrza2(par. 5.6)	-√	-	-
Wymiana filtra powietrza (par. 5.6)3	-	-	√
Sprawdzenie świecy zapłonowej (par. 5.7)	-	√	-
Wymiana świecy zapłonowej (par. 5.7)	-	-	√

1 Jeźeli silnik pracuje pod pełnym obcieżemium lub w yysokiej temperaturze, olej naleź wyjmieniaco 25 godzin.
2 Jeźeli maszyna jest eksploatowan w srodowisku zakurzonym, filtr powietrza naleźczyscić czȩciej.
3 Tylko w przypadku wkladu filtrujuść.

5.3 AKUMULATOR (JESLI JEST PRZEWIDZIANY)

Podstawwym elementem jest prawidłowa konserwacja akumulatora w celu zapewnienia mu dlugiej zywnosci. Akumulator Państwa maszyny musi byc koniecznie naładowany:

• przyzyciem maszyny po raz pierwszy po zakupie;
• przyded kaźdym dluszyszym okresem bezczynnosci (powyzej 30 dni) (par. 4.5);
• przyd zastosowaniem po dluzszym okresie nieduzytkowania.

WAZNE Akumulator doit bec ponownie naładowany w kaźdej chwili, równieczeciowo, bez ryzyka和他的 uszkodzenia.

Nieprzestrzeganie wyzej wymienionej procedury lub nienaładowanie akumulatora mogloby spowodować bezpwrotne uszkodzenia mye elementów. Rozladowany akumulator musi byc jak najszybciej poddany ladowaniu.

WAZNE Ladowanie musi sie odywac wyfacznie za pomocagadowarki do akumulatorow (rys.7.C).Inne systemy ladowania akumulatora moga powodawac jegnieodwracalne uszkodzenie.

5.3.1 Wyjecie i ponowne ladowanie akumulatora

W celu wyjęcia:

• Nacisnac przycisk umieszczony na akumulatorze, przyszuwajc go do góry (rys. 6.A).

W celu dojadowania:

• Wymontowac gumowa zatyczke znajdujacza sie w dolnej czeci akumulatora (rys. 7.B)
• podłaczyc dostarczona tadowskarke (rys. 7.C) do gniażda wtykowygo o napieciu zgodnym z wartoscią wskazana na tabliczce znamionowej tadowsarki.
• Po podłaczeniu akumulatora wączy są kontrolka tadowarki (rys. 7.F): są kontrolka swieci są czerwono - tadowanie jest w toku, są swieci są na zielono - tadowanie zostato zakończone.

UWAGA Akumulator jest wyposzaźny w zabeepieczenie uniemożliwȩage doładowanie, są temperatura otoczenia nie mięsci są przyzdzie spoędź 0 i +45°C.

UWAGA AkumulatorMZostac doJadowanywkazdejchwili,rowniez czeciowo,bezrykajejoguszkodzenia.

5.3.2 Kontrola stanu naładowania akumulatora

Akumulator jest wyposzaźony w system umozgliwiauxy sprawdzenia stanu jegno naładowania (rys. 7.D).

Po naciśću przyciscu (rys. 7.E) sączsi kontrolki wskazujuce czesciowe naładowanie akumulatora:

• trzy kontrolki swieczace są na Zielono i jeder na czerwono wskazuja stan naładowania od 100% do 78%

• dwie kontrolki swiecace sie na Zielono i jegna na czerwono wskazuja stan naładowania od 77% do 55%

• jegna kontrolka swiecaca sie na Zielono i jegna na czerwono wskazuja stan naładowania od 54% do 33%
• jegna kontrolka migajca na czerwono wskazuje stan czeciwogo naładowania ponizej 32% oraz koniecznosc jak najszybszego doładowania.

5.3.3 Ponowny montaž akumulatoraw maszynie

Po zakończeniu ladowania akumulatora:

1. odłaczyc akumulator od tadowarki
2. odłaczycźadowskarke (rys. 7.C) od sieci elektrycznej;
3. wlozyc akumulator (rys. 1.G) do odpowiednej komory, popychajac go do konca w dof (rys. 6.B), az do uslyszenia kliknipecia blokujacego i zapewniajacego styk elektryczny;

5.4 WYMIANA OLEJU

W zakresie rodzaju oleju naleź przy przystrzegać wskazówek podanych w tabeli danych technicznych.

WAZNE Spuisci olej, gdy silnik jest Rozgrzany, uwazajac, aby nie dotknacrozgrzanych czeci silnika ani spuszczonego oleju.

Przy wyborze rodzaju oleju kierować sie wskazów-kami podanymi w odpowiednim rozdziale.

WAZNE Spuisci olej, gdy silnik jest Rozgrzany, uważajac, aby nie dotykać rozgrzanych częsci silnika ani spuszczonego oleju.

a) Ustawic maszyne na plaskim podtzo.
b) Upewnic sie, ze zbiornik paliwa nie jest peñny oraz, ze zakrtka jest dobrze zamknieta.
c) Oczyszcie strefe wokot korka wlewu (rys. 2.A.).
d) Odkrećic korek (rys. 2.A).
e) Przygotowej odpwiedni pojemnik (rys. 8.B) do zebrania oleju.
f) Przewrócić maszynę na prawy bok tak, aby wylac olej z otworu wlewowygo (rys. 8).
g) Ponownie ustawic maszyne prosto i napelnic nowym olejem (patrz par. 4.1.1).
h) Sprawdzić na wskaźniku (rys. 2.B), czy poziom oleju osiaga oznaczenia «MAX».
j) Nałozć zakrétke i oczyScić wszelkie slady ewentualnie rozlanego oleju.

5.5 CZYSZCZENIE TlUMIKA I SILNIKA

Tlumik nalezy czyscić przy zimnym silniku.

a) Usunac z tllumika (rys. 9.A) i z loro oslony (rys. 9.B) wzelkie resztki, slady resztek lub brudu, lub

jakiekolwiek innate elementy, któ moga wywołac pożar. W tym celu najlepiej uzyc szczotki lub sprezonego powietrza.

b) Oczysćskrzydětka cylindra oraz glowicy cylindra (rys. 9.C), aby ułatwoch chłodzenia iunikność nadmiernego nagrzania silnika.
c) Przetrzech elementy wykonane ze sztuczego tworzywa gąbka (rys. 9.D) namoczonaw w wodzie z detergentem.

5.6 KONSERWACJA FILTRA POWIETRZA

Element filtrujacy musi byc zawsze utrzymywany w czystosci i musi byc wymieniony, juicesi jest pękniety lub uszkodzony.

a) Oczysćc strefe wokófPokrywy (rys. 4.A) filtra.
b) ZdjacPokrywe (rys. 4.A), odczepiajacwpusty (rys. 4.B).
c) Wyjac element filtrujacy (rys. 4.C lub 4.C.1).
d) Zatkac szmatka przywod dolotowy (rys. 4.E), abyunikné przypodostania sie zanieczyszczen.
e) Wykonac konserwacje elementu filtrujacego jak podano nizej dla rożnych typów.
f) Oczyszcie wétrze gniażda (rys. 4.D) filtrz pyłu, reszek lub brudu, uwazȩjac, aby nie wpwadźć ich do przyzewodu dolotowej (rys. 4.E).
g) Wtozyc element filtrujacy (rys. 4.C lub 4.C.1) do odpowiedniego gniazda i zamknacPokrywe (rys. 4.B).

- Element filtrujacy z gabwe (rys. 4.C)

Element filtrujacy musi być utrzymywny w czystosci nasiąkniety olejem oraz wymiendony gdy jest pekkniety, przyciety lub z czȩciami elektry potęchność.

WAZNE Nie uzywac sprezonegogowietrada czyszczenia elementu filtrujucego.

• Plukac element filtrujacy z gąbki w wodzie i detergencie i osuszyc go za pomocă czystej sciereczki.
• Nasycic element filtrujacy za pomocag 2 hyzek czystego oleju silnikowego i wyzać kilkakrotnie w celu rownomierneo Rozprowadzenia oleju.
• Usunac ewentualny nadmiar oleju czysta szmatka.

W przypadku zastapienia elementu filtrujucego, na-lezy wykonac oliwienie nowego filtra tak, jak podano wyjej.

• Element filtrujacy w formie wkladu (rys. 4.C.1)
• Dmuchać spreźonymgowiatrzem od wewnatrixdusuniecia pylu i resztek.

5.7 KONTROLA I KONSERWACJA ŚWIECY

1. Wyjac swiece zaplonowa (rys. 10.A) za pomocca klucza nasadowego (rys. 10.B).
2. Oczyszcie elektry (rys. 10.C) metalowaszczotka, usuwajc ewentualne osady wegla.
3. Za pomocagrobosciomierza (rys. 10.D) sprawdzić prawidtowa odlegostość między elektrodami (0,6 - 0,8mm)
4. Ponownie zamontowac swiece zaplonowa (rys. 10.A) i dokrecic do oporu za pomocaklucza nasadowego (rys. 10.B).

W przypadku spalenia elektrod lub pęknićcia/ uszkodzenia porcelainny, swiecz naleź wymienić.

Niebezpieczenstwo pozar! Nie przypegowadzac kontrlu ukladu zaplonu, jesti swieca nie jest wkrcecona w swoje gniazdo.

WAZNE Uzywac wyłacznie zalecanych typow swiecy (zob. Tabela danych technicznych).

6. WYSZUKIWANIE USTEREK

USTERKA	PRAWDOPODOBNA PRZYCZYNA	NAPRAWA
1. Problemy z Rozruchem	Brak paliwa Sprawdzić i uzupelnić pozio m (rozdz. 5.1.3)
	Stare paliwo lub osady w zbiorniku Opróźnić zbiornik i wlac nowe paliwo
	Nieprawidłowa procedura Rozruchu	Przempowadzić rozruch w odpwiedni sposób (par. 5.2 i par. 5.3)
	Odlączona świeca	Sprawdzić,czy nasadka jest stabilnie ułożona na świecy (par. 5.1.4)
	Zamocznona świeca lub zabrudzone elektrody świecy lub niedpwiednia odleglość	Sprawdzić (par. 6.6)
	Zatkany filtr powietrza Sprawdzić i wyczyscić (par. 6.5)
	Olej niedostosowany do pory roku Wymiemenić na odpwiedni olej (par. 6.3)
	Wyparowanie paliwa z gaźnika (vapor lock) z powodu wysokich temperatur	Odczekać kilka minut, a nastepnie ponownie sprebowAAC uruchomiec silnik (par. 5.3)
	Problemy zwiȩzane ze spalaniem	Skontaktowaość są za autoryzowanym serwisem
	Rozladowany akumulator DoładowAAC akumulator (par 5.3.1)
	Akumulator włoźony nieprawidłowo Włoźcie prawidłowo akumulator (par. 5.3.3)
2. Nieprawidłowedzie附件anie.	Zabrudzone elektrydość lub niedpwiednia odleglość	Sprawdzić (par. 6.6)
	Nasadka świecy zostafa załoźona w niedpwiedni sposób	Sprawdzić,czy nasadka jest stabilnie załoźona (par. 5.1.4)
	Zatkany filtr powietrza Sprawdzić i wyczyscić (par. 6.5)
	Problemy zwiȩzane ze spalaniem	Skontaktowaość są za autoryzowanym serwisem
3. Spadek mocy podczas przyca	Zatkany filtr powietrza Sprawdzić i wyczyscić (par. 6.5)
	Problemy zwiȩzane ze spalaniem	Skontaktowaość są za autoryzowanym serwisem

Ježeli wykonanie opisanych prac naprawczych nie pozwala na usunięcie usterki, skontaktowej są z odsprzemadwca.

INDICE

1. INFORMAÇÖES GERAIS 1
2. NORMAS DE SEGURANCA 1
3. CONHECER A MAQUINA 4

PL • Tresc oraz ilustracej zawarte w niniejszej instrukcj obstrigi powstaly na zlecenie spolki ST. S.p.A. i są chronione prawami autorskimi – Zabriania sie wszelkiego kopiowania badz modyfikowania, takze czeciwoego, niniejszego dokumentu bez uzyskania stosownej zgody.
