NAUDOJIMO INSTRUKCIJA Combi 748 SE STIGA

Variklio - NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

[2] Degalai (bešvinis benzinas) [3] Variklio alyvos [4] Degalų bako talpa [5] Dugninės talpa [6] Žvakės [7] Atstumas nuo elektrodų [8a]

[8b] Šie CO₂ matavimo re- zultatai gauti atliekant nustatytą bandymų ciklą laboratorinėmis sąlygomis su (pirminiu) varikliu, atitin- kančiu variklių tipą (variklių šeimą), ir jie neužtikrina ir negarantuoja konkretaus variklio eksploatacinių cha- rakteristikų.

5.5 ČIŠTĚNÍ TLUMIČE A MOTORU

Instrukcijų vadovo tekste kai kurie paragrafai, kuriuose yra ypač svarbi informacija apie saugumą ar veikimą, yra pažymėti išskirtinai, pagal šiuos kriterijus: PASTABA arba SVARBU pateikiami prieš tai jau nurodyti paaiškinimai ar kitos dalys, kad nepažeistumėte mašinos, ar nesukeltumėte žalos. Simbolis rodo galimą pavojų. Perspėjimų nesilaikymas gali sukelti asmeninę žalą ir (arba) žalą tretiems asmenims.

Šiose naudojimo instrukcijose paveikslėliai sunumeruoti 1, 2, 3 ir t. t. Paveikslėliuose pavaizduotos sudedamosios dalys yra žymimos A, B, C ir t. t. Nuoroda į dalį C paveikslėlyje 2 yra nurodoma užrašu: „Žr pav. 2.C“ arba paprasčiau „(2.C pav.)“. Paveikslėliai yra pavyzdiniai. Tikros dalys gali skirtis nuo parodytųjų paveikslėliuose.

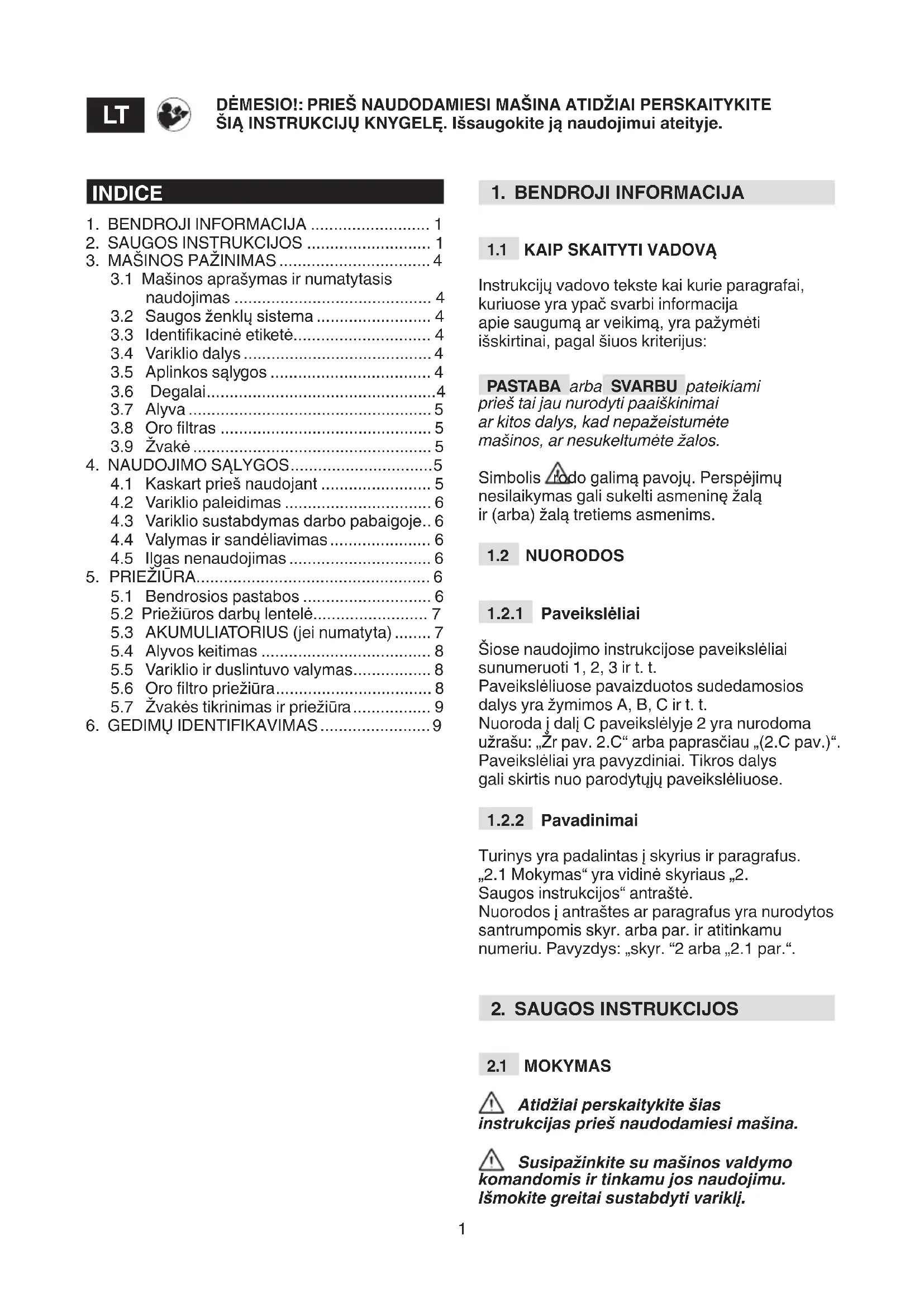

Turinys yra padalintas į skyrius ir paragrafus. „2.1 Mokymas“ yra vidinė skyriaus „2. Saugos instrukcijos“ antraštė. Nuorodos į antraštes ar paragrafus yra nurodytos santrumpomis skyr. arba par. ir atitinkamu numeriu. Pavyzdys: „skyr. “2 arba „2.1 par.“.

Atidžiai perskaitykite šias instrukcijas prieš naudodamiesi mašina. Susipažinkite su mašinos valdymo komandomis ir tinkamu jos naudojimu. Išmokite greitai sustabdyti variklį. DĖMESIO!: PRIEŠ NAUDODAMIESI MAŠINA ATIDŽIAI PERSKAITYKITE ŠIĄ INSTRUKCIJŲ KNYGELĘ. Išsaugokite ją naudojimui ateityje.

3.1 Mašinos aprašymas ir numatytasis

3.3 Identikacinė etiketė.............................. 4

4.4 Valymas ir sandėliavimas ...................... 6

5.2 Priežiūros darbų lentelė......................... 7

5.7 Žvakės tikrinimas ir priežiūra ................. 9

6. GEDIMŲ IDENTIFIKAVIMAS ........................ 92

Instrukcijų ir perspėjimų nesilaikymas gali sukelti gaisrą ir (arba) stiprius sužalojimus. Saugokite visus perspėjimus ir instrukcijas ateičiai.

• Niekuomet neleiskite mašinos naudoti vaikams ar asmenims, tinkamai nesusipažinusiems su šiomis instrukcijomis. Vietiniai įstatymai gali riboti mašinos naudojimo amžių.

• Niekada nenaudokite mašinos, jei naudotojas yra pavargęs ar sergantis, arba yra pavartojęs vaistų, narkotikų, alkoholio ar kitų kenksmingų medžiagų, galinčių paveikti žmogaus reeksus ar dėmesio sutelkimą.

• Prisiminkite, kad operatorius ar naudotojas yra atsakingas už bet kokius nelaimingus ar nenumatytus atsitikimus, galinčius įvykti kitiems asmenims ar jų nuosavybei.

2.2 PRADINĖS OPERACIJOS

Asmeninės apsaugos priemonės (AAP)

• Niekada nenaudokite mašinos be tinkamų drabužių.

• Nedėvėkite laisvų drabužių, kaklaraiščių, papuošalų ar kitų objektų, kurie galėtų būti įsukti; Susiriškite ilgus plaukus ir laikykitės saugaus atstumo užvedimo metu.

• Dėvėkite apsaugines ausines. Darbinė zona / Mašina

• Prieš užvesdami variklį, išjunkite visas komandas, kurios paleidžia judančias mašinos dalis. Degimo varikliai: degalai

• Dėmesio: degalai labai lengvai užsiliepsnoja. Elkitės su jais ypač atsargiai! – Laikykite degalus tam skirtuose induose. – Degalus pildykite ir pilkite tik lauke, naudokite piltuvėlį ir niekada nerūkykite. – Pripildykite degalų baką prieš užvesdami variklį. Kai variklis veikia ar tebėra karštas, negalima atsukti bako dangtelio ar pilti benzino. – Išlaisčius degalus, neveskite variklio, bet patraukite mašiną iš tos vietos, kur išsiliejo degalai ir nedelsiant išvalykite ant mašinos ir ant žemės esančius degalus – Gerai užsukite degalų bako dangtelį. – Venkite degalų patekimo ant drabužių, o taip atsitikus, persirenkite prieš užvesdami variklį.

• Nenaudokite mašinos sprogimo rizikos zonose, ten kur yra degių skysčių, dujų ar dulkių. Dėl elektros kontaktų ir mechaninės trinties gali susidaryti kibirkštys, kurios gali uždegti dulkes ar garus.

• Neužveskite variklio uždarose vietose, kuriose gali kauptis kenksmingos anglies monoksido dujos. Mašina turi būti užvedama tik atvirame ore ar labai gerai vėdinamoje vietoje. Niekuomet nepamirškite, kad išmetamos dujos yra kenksmingos.

• Neleiskite prieiti arti darbinės zonos kitiems žmonėms, vaikams ir gyvūnams. Vaikai turi būti prižiūrimi suaugusiojo. Veiksmai

• Prieš atlikdami taisymo, valymo, apžiūros ir reguliavimo veiksmus, išjunkite variklį ir nuimkite žvaklaidį nuo žvakės (nebent nurodyta kitaip instrukcijose).

• Nelieskite variklio dalių, kurios varikliui veikiant įkaista. Nudegimų pavojus. Naudojimo apribojimai

• Nenaudokite mašinos, jeigu nepakanka apsaugų arba jeigu apsaugos prietaisai nėra tinkamose padėtyse.

• Nenuimkite ir nereguliuokite esamų apsaugos sistemų.

• Nekeiskite variklio nustatymų ir neleiskite jam veikti aukštu sūkių dažniu. Sužeidimo galimybė padidėja, kai variklis veikia aukštu sūkių dažniu.

• Nenaudokite paleidimo skysčių ar panašių produktų.

• Nepaverskite mašinos šonu, kad per variklio bako dangtelį neišsilietų degalai.

Reguliari techninė priežiūra ir tinkamas laikymas išsaugo mašinos saugumą. Sugedusios ar nusidėvėjusios dalys turi būti pakeistos, o ne taisomos. Naudokite tik originalias atsargines dalis: neoriginalių ir (arba) netinkamai sumontuotų atsarginių dalių naudojimas gali paveikti mašinos saugumą, gali sukelti avarijas ar asmeninę žalą ir atleidžia Gamintoją nuo bet kokių prievolių ir atsakomybės. Priežiūra

• Jeigu bakas turi būti ištuštintas, šį veiksmą atlikite atvirame ore ir varikliui esant šaltam.

• Norėdami išvengti gaisro pavojaus, reguliariai tikrinkite, ar nėra alyvos ir (arba) degalų nuotėkio.3 Laikymas

• Mašinos, kurios bake yra benzino, niekada nelaikykite pastatuose, kur benzino garai gali užsiliepsnoti nuo atviros ugnies, kibirkščių ar šilumos šaltinių.

• Prieš palikdami mašiną uždaroje vietoje, leiskite pirma atvėsti varikliui. Transportavimas

• Mašiną transportuokite tuščiu baku.

AKUMULIATORIAUS ĮKROVIKLIS (JEI NUMATYTA) SVARBU Šie saugos reikalavimai papildo saugos nurodymus, aprašytus atitinkamoje kartu su įrenginiu pristatomoje akumuliatoriaus ir akumuliatoriaus įkroviklio instrukcijų knygelėje.

• Norėdami įkrauti akumuliatorių, naudokite tik gamintojo pateiktą akumuliatoriaus įkroviklį. Netinkamas įkroviklis gali sąlygoti elektros smūgį, perkaitimą arba korozinio akumuliatoriaus skysčio išsiliejimą.

• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kitokių akumuliatorių naudojimas gali sąlygoti sužalojimus ir gaisro riziką.

• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąlygoti dūmus arba liepsną.

• Nenaudoti akumuliatoriaus įkroviklio vietose, kur yra degių garų, medžiagų arba lengvai užsidegančių paviršių, tokių kaip popierius, audiniai ir t.t. Įkrovimo metu akumuliatoriaus įkroviklis įkaista ir gali sukelti gaisrą.

• Akumuliatorių transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

Naudojantis mašina, privalu atsižvelgti ir laikyti prioritetu aplinkos apsaugą visuomenės ir aplinkos, kurioje mes gyvename, labui. Venkite trukdyti kaimynams. Įrenginį naudoti tik tinkamu laiku (ne anksti ryte arba ne vėlai vakare, kai ši veikla galėtų trukdyti kitiems asmenims). Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai šalinimu; Šios atliekos turi būti išmetamos ne į šiukšlių dėžę, bet atskirtos ir pristatytos į atitinkamus surinkimo centrus, kuriuose medžiagos bus perdirbamos. Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas Eksploatavimo nutraukimo metu, nepalikite mašinos aplinkoje, bet kreipkitės į surinkimo centrą, pagal vietoje galiojančias taisykles. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/UE dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais teisės aktais nuostatas, nebeeksploatuojami elektriniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba patenka į dirvožemį, nuodingos medžiagos gali pasiekti gruntinio vandens klodus ir patekti į maisto grandinę, pakenkdamos jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio pašalinimą, kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio Pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas sudaro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

Degimo proceso metu susidaro toksiškos medžiagos - tai yra anglies monoksidas, azoto oksidai ir angliavandeniliai. Šių medžiagų kontrolė yra svarbi dėl jų savybės reaguoti į fotocheminį smogą, tai yra į tiesioginius saulės šviesos spindulius. Anglies monoksidas taip nereaguoja į saulės šviesą, bet taip pat laikomas toksišku. Mūsų mašinose yra anksčiau minėtų medžiagų išlakų sumažinimo sistemos.4

NUMATYTASIS NAUDOJIMAS Ši mašina yra su degimo varikliu. Variklio nustatymai, veikimo tinkamumas ir trukmė yra įtakojami daugybės tiek išorinių, tiek susijusių su naudojamų gaminių kokybe ir techninės priežiūros reguliarumu, veiksnių. Toliau pateikiama papildoma informacija, kuri leis jums geriau pasirūpinti savo mašina. Bet koks kitas, neįtrauktas viršuje, naudojimas, gali būti pavojingas, padaryti žalą žmonėms ir (arba) turtui. SVARBU Netinkamas mašinos naudojimas iš karto nutraukia garantiją ir atleidžia Gamintoją nuo bet kokios atsakomybės. Vartotojas tampa atsakingu už bet kokios žalos sau ar trečiajai šaliai padengimą.

3.1.1 Naudotojo tipas

Ši mašina skirta naudoti vartotojams, t.y. neprofesionaliems naudotojams. Ši mašina yra skirta „mėgėjiškam naudojimui“.

3.2 SAUGOS ŽENKLŲ SISTEMA

Ant mašinos yra įvairių simbolių. Jie skirti priminti operatoriui apie veiksmus, kuriuos atlikdamas jis turi skirti tinkamą dėmesį ir būti atsargus. Simbolių reikšmės: Dėmesio! - Benzinas yra degus. Leiskite varikliui atvėsti bent 2 minutes prieš pildami degalus. Dėmesio: Prieš naudojantis įrenginiu perskaityti instruk- cijas. Dėmesio! - Varikliai skleidžia anglies monoksidą. NEPA- LEISTI uždaroje patalpoje. Pavojus! Laikytis atokiau nuo karštų paviršių.

3.3 IDENTIFIKACINĖ ETIKETĖ

Savo mašinos serijinį numerį užrašykite tam skirtoje vietoje etiketėje esančioje viršelio gale.

Mašina sudaryta iš šių pagrindinių dalių (1 pav. ). A. Alyvos pripildymo dangtelis su lygio matuokliu B. Karbiuratorius C. Oro ltro dangtis D. Žvakės antgalis E. Variklio serijinis numeris F. Starterio lyno rankena (jei numatyta) G. Akumuliatorius (jei numatyta)

3.5 APLINKOS SĄLYGOS

Keturtakčio endoterminio variklio veikimui įtaką daro: a) Temperatūra: – Esant žemai temperatūrai, gali būti sunku taikyti šaltąjį užvedimą. – Esant labai aukštai temperatūrai, gali būti sunku užvesti karštu varikliu dėl degalų garavimo karbiuratoriaus inde arba siurblyje. – Bet kuriuo atveju svarbiausia pritaikyti alyvos tipą prie naudojimo temperatūros. b) Aukštis: – Maksimali endoterminio variklio galia progresyviai mažėja didėjant aukščiui virš jūros. – Stipriai didinant aukštį, reikia sumažinti krūvį mašinai ir vengti ypač sunkių darbų.

Aukšta kuro kokybė yra labai svarbi tinkamam variklio darbui. Kuras privalo atitikti šiuos reikalavimus: a) Naudoti švarų, šviežią, bešvinį, ne mažiau 90 oktanų benziną; b) Nenaudoti degalų, kuriame etanolis viršija 10 %; c) Nereikia primaišyti alyvos; d) Siekiant apsaugoti karbiuracijos sistemą nuo dervingų nuosėdų susidarymo, pridėti kuro stabilizatoriaus. Netinkamo kuro naudojimas pažeidžia variklio su- dedamąsias dalis, joms nėra taikomas garantinis aptarnavimas.5 PASTABA Naudokite tik techninių duomenų lentelėje nurodytus degalus. Nenaudokite kitų tipų degalų. Galima naudoti ekologiškus degalus, pavyzdžiui alkilinimo benziną. Šio tipo benzinas dėl savo sudėties yra mažiau kenksmingas žmonėms ir gamtai. Nėra nepageidaujamų poveikių, susijusių su jo naudojimu. Vis dėlto rinkoje yra alkilinimo benzino tipų, apie kurių naudojimą neįmanoma pateikti tikslių duomenų.

Visuomet naudokite tik aukštos kokybės alyvą ir pasirinkite naudojimo temperatūrai tinkamą gradaciją.

• Naudokite tik detergentinę, ne žemesnės nei SF-SG kokybės, alyvą.

• SAE klampumo laipsnį pasirinkite pagal techninių duomenų lentelę.

• Dėl skirtingų laipsnių alyvos naudojimo, gali padidėti suvartojimas šilto sezono metu, dėl to lygį reikia tikrinti dažniau.

• Nemaišykite skirtingų savybių ar prekinių ženklų alyvų.

• „SAE 30“ alyvos naudojimas esant žemesnei nei +5°C temperatūrai, gali sukelti žalą varikliui dėl nepakankamo tepimo.

Geras oro ltro veikimas yra būtinas, kad neleistų į variklį patekti šiukšlėms ir dulkėms, kurios galėtų pabloginti veikimo sąlygas ir sumažinti veikimo trukmę.

• Visuomet išlaikykite ltruojantį elementą švarų, be šiukšlių ir puikiai veikiantį ( 5.6 par.).

• Jeigu reikia, pakeiskite ltruojantį elementą originalia dalimi; Netinkami ltruojantys elementai gali sutrikdyti variklio veiksmingumą ir sutrumpinti variklio veikimo laiką.

• Niekuomet nebandykite užvesti variklio tinkamai nesumontavę ltruojančio elemento.

Ne visos endoterminių variklių žvakės yra vienodos.

• Naudokite tik nurodyto tipo ir tinkamo šiluminio laipsnio žvakes.

• Atsižvelkite į laidelio ilgį; Per ilgas laidelis nepataisomai pažeidžia variklį.

• Patikrinkite valymą ir teisingą atstumą tarp elektrodų (5.7 par.)

Kaskart prieš naudodamiesi varikliu, atlikite patikras, kad užtikrintumėte tinkamą veikimą.

4.1.1 Alyvos lygio patikra

1. Pastatyti mašiną lygioje vietoje.

2. Nuvalykite zoną aplink pripildymo dangtelį.

3. Atsukite dangtelį (2.A pav.), nuvalykite lygio

matuoklio galą (2.B pav.) ir uždėkite dangtelį ant angos, kaip pavaizduota, jo neužsukdami: – jei lygio matuoklis trumpas, laikykite dangtelį jo neužsukdami, – jei lygio matuoklis ilgas, užsukite jį dar kartą paspausdami, o paskui vėl atsukite,

4. Ištraukite dangtelį su lygio matuokliu

ir patikrinkite alyvos lygį, kuris turėtų būti tarp „MIN“ ir „MAX“ juostelių.

5. Jeigu reikia, labai atsargiai, kad

neišpiltumėte pro šalį, pripildykite to paties tipo alyva, kol pasieks „MAX“ lygmenį

6. Užsukite iki galo dangtelį (2.A pav.) ir

nuvalykite išlaistytos alyvos likučius. PASTABA Pildykite iš lėto, įpildami po mažą kiekį alyvos ir kaskart tikrindami pasiektą lygį. Niekuomet neviršykite „MAX“ lygmens; Per didelis kiekis gali sukelti:

• išmetimo sistemos dūmingumą;

• žvakės ar oro ltro užteršimą ir to pasekoje sunkumus užvedant. PASTABA Naudotinos alyvos tipą žiūrėkite techninių duomenų lentelėje.

4.1.2 Oro ltro tikrinimas

Geras oro ltro veikimas yra būtina sąlyga geram variklio veikimui; nepaleisti variklio jeigu ltravimo elemento nėra, yra sugadintas arba nepakankamai sumirkytas alyvoje.

1. Išvalykite zoną aplink ltro dangtį (4.A pav.).

3. Patikrinkite ltruojančio elemento būklę (4.C

arba 4.C.1 pav.), kuris turi būti nepažeistas, švarus ir puikiai veikiantis; kitu atveju, pasirū- pinti jo priežiūra arba pakeitimu (žiūr. 5.6).

4. Uždėkite iš naujo dangtį (4.A pav.).6

4.1.3 Degalų įpylimas

Degalų pildymo veiksmai yra aprašyti mašinos instrukcijose ir čia yra tik pakartotos. Norėdami pripildyti degalus:

1. Atsukite bako uždarymo dangtelį

(3.A pav.) ir jį nuimkite.

2. Įstatykite piltuvėlį. (3.B pav.)

3. Pripilkite degalus ir išimkite piltuvėlį (3.B pav.)

4. Baigus kuro papildymą, gerai

užsukite bako dangtį (3.A pav.) ir nuvalykite galimas nuotekas. SVARBU Stenkitės neišlieti degalų ant plastikinių variklio ar mašinos dalių, kad jų nepažeistumėte ir nedelsdami išvalykite bet kokius išpiltų degalų pėdsakus. Garantija nepadengia degalų padarytos žalos plastikinėms dalims.

4.1.4 Žvakės antgalis

Tvirtai prisukite žvaklaidžio antgalį (5.A pav.) prie žvakės (5.B pav.), įsitikinę, kad nėra jokio purvo pačiame antgalyje ir ant žvakės galo.

4.1.5 Akumuliatoriaus įkrovimo

būsenos kontrolė Žr. 5.3.2 skyrių

4.2 VARIKLIO PALEIDIMAS

Variklis turi būti užvestas kaip nurodyta mašinos Instrukcijų vadove. Ypač svarbu laikytis perspėjimo sustabdyti bet kokį įrenginį (jeigu numatytas), galintį užvesti ar išjungti variklį. SVARBU Nedirbkite ant statesnių nei 20° šlaitų, kad variklis veiktų tinkamai SVARBU Modeliuose su akumuliatoriniu paleidimu, būtinai tinkamai įstatykite akumuliatorių į tinkamą skyrių (5.3.3 par.)

1. Sustabdykite variklį, kaip nurodyta

mašinos Instrukcijų vadove.

2. Varikliui esant šaltam, atjunkite

žvakės antgalį (5.A pav.) ir ištraukite užvedimo raktelį (jeigu numatyta).

3. Pašalinkite bet kokias šiukšles iš

variklio, ypač iš duslintuvo zonos, kad sumažintumėte gaisro pavojų.

4.4 VALYMAS IR SANDĖLIAVIMAS

• Nenaudokite vandens srovių ar antgalių su slėgiu išorinių variklio dalių valymui.

• Geriausia naudoti suspausto oro pistoletą (maks. 6 barai), vengiant šiukšlių ir dulkių prasiskverbimo į vidines dalis.

• Pastatykite mašiną (ir variklį) sausoje, gerai vėdinamoje ir nuo oro veiksnių apsaugotoje vietoje.

4.5 ILGAS NENAUDOJIMAS

Jeigu žinote, kad nenaudosite variklio ilgiau nei 30 dienų (pavyzdžiui, sezono pabaigoje), reikia atlikti tam tikrus veiksmus, kad būtų lengviau jį sugrąžinti į eksploataciją.

• Paleisti variklį ir laikyti jį užvestą tokiu būdu, kad būtų sunaudoti visi bakelyje ir karbiuratoriuje likę degalai, tam, kad būtų išvengiamos viduje susiformuojančios nuosėdos.

• Ištraukite žvakę ir į angą pripilkite apie 3 cl švarios variklio alyvos. Tuomet, uždengę angą skudurėliu, labai trumpam įjunkite paleidimo varikliuką, kad variklis prasisuktų keletą kartų ir taip būtų paskirstyta alyva po vidinį cilindro paviršių. Galiausiai įsukite žvakę, bet neprijunkite žvaklaidžio antgalio.

Bet koks bandymas atlikti neleistinus veiksmus išlakų kontrolės sistemai gali padidinti išlakų lygį, viršijantį įstatymo numatytą ribą. Turima galvoje nuėmimas ar pakeitimas tokių dalių, kaip siurbimo sistema, maitinimo įrenginys ir šalinimo įrenginys.

5.1 BENDROSIOS PASTABOS

Saugos instrukcijos, kurių būtina laikytis atliekant priežiūros veiksmus, yra aprašytos 2.4 par. Visi aptarnavimo ar techninės priežiūros darbai gali būti atliekami tik tuomet, kai yra išjungtas variklis ir mašina nedirba. Atjunkite žvakę ir perskaitykite atitinkamas instrukcijas prieš pradėdami bet kokius valymo ar techninės priežiūros veiksmus. Apsivilkite tinkamus drabužius, pirštines ir akinius prieš atlikdami priežiūros darbus.

• Darbų tipai ir jų dažnumas yra apibendrinti „Priežiūros darbų lentelėje“.7

• Neoriginalių dalių ar priedų naudojimas gali pakenkti mašinos darbui ir saugumui. Gamintojas neprisiima atsakomybės už nelaimingus atsitikimus ir patirtą žalą naudojant neoriginalias atsargines dalis ar priedus.

• Firmines gamintojo atsargines detales galima įsigyti serviso dirbtuvėse ir iš daugelio tiekėjų. SVARBU Visi techninės priežiūros ir reguliavimo veiksmai neaprašyti šiame vadove turi būti atliekami mūsų pardavėjo ar specializuotame centre.

5.2 PRIEŽIŪROS DARBŲ LENTELĖ

SVARBU Mašinos savininkas yra atsakingas už apačioje lentelėje aprašytų techninės priežiūros darbų atlikimą. SVARBU Valykite dažniau, jei yra labai sunkios darbo sąlygos arba, jei ore yra teršalų. PASTABA Filtrus reikia valyti / keisti dažniau, jei mašina dirba ant labai dulkėtos žemės. Operacija Po pirmų 5 valandų Kas 5 valandas arba po kiekvieno naudojimo Kas 50 valandų arba sezono pabaigoje Kas 100 valandų Alyvos lygio patikra ( 4.1.1 par.)

Oro ltro tikrinimas ir valymas

Žvakės tikrinimas ( 5.7 par.) - - √ - Žvakės keitimas ( 5.7 par.) - - - √

Alyvą keiskite kas 25 valandas, jeigu variklis dirba pilnu krūviu ar esant aukštai temperatūrai.

Oro ltrą valykite dažniau, jeigu dirbate su mašina zonose, kur daug dulkių.

Kruopšti akumuliatoriaus priežiūra yra pagrindinis dalykas norint užtikrinti ilgą akumuliatoriaus veikimą. Jūsų įrenginio akumuliatorius turi būti būtinai įkrautas:

• prieš pirmąjį kartą naudojant įrenginį po jo įsigijimo;

• prieš kiekvieną ilgesnį nenaudojimo laikotarpį (jei jis viršija 30 dienų) ( 4.5 par.);

• prieš pradedant naudoti po ilgo nenaudojimo periodo. SVARBU Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus prailginta jo eksploatavimo trukmė. Šios procedūros nesilaikymas arba akumuliatoriaus neįkrovimas, gali sąlygoti nepataisomus nuostolius akumuliatoriaus elementams. Išsikrovęs akumuliatorius turi būti kuo skubiau vėl įkrautas. SVARBU Įkrauti reikia išskirtinai tik akumuliatorių įkrovikliu (7.C pav.). Kitokios įkrovimo sistemos gali nepataisomai sugadinti akumuliatorių.

5.3.1 Akumuliatoriaus išėmimas

ir įkrovimas Išimti:

• Paspauskite akumuliatoriaus viršuje esantį mygtuką, stumdami jį aukštyn (6.A pav.). Įkrauti:

• Nuimkite guminį kamštį, esantį akumuliatoriaus apačioje (7.B pav.)

• prijungti pridėtą akumuliatoriaus įkroviklį (7.C pav.) prie elektros lizdo, kurio įtampa atitinka nurodytą ant akumuliatoriaus įkroviklio plokštelės.

• Prijungus akumuliatorių, užsidegs akumuliatoriaus įkroviklio lemputė (7.F pav.): jei lemputė raudona, vyksta įkrovimas, žalia - įkrovimas baigtas. PASTABA Akumuliatoriuje yra įrengta apsauga, kuri sustabdo įkrovimą jei aplinkos temperatūra nėra tarp 0 ir +45 °C. PASTABA Akumuliatorių galima įkrauti bet kuriuo metu, net iš dalies, be jokio žalos pavojaus.8

5.3.2 Akumuliatoriaus įkrovimo

būsenos kontrolė Akumuliatoriuje yra įrengta sistema, leidžianti patikrinti įkrovos būseną (7.D pav.). Paspaudus mygtuką (7.E pav.) užsidegs lemputės, rodančios likusį akumuliatoriaus įkrovimą:

• trys žalios ir viena raudona lemputės rodo įkrovimą nuo 100 % iki 78 %

• dvi žalios ir viena raudona lemputės rodo įkrovimą nuo 77 % iki 55 %

• viena žalia ir viena raudona lemputės rodo įkrovimą nuo 54 % iki 33 %

• raudona lemputė rodo mažiau nei 32% įkrovimą, todėl reikia įkrauti kuo skubiau.

5.3.3 Akumuliatoriaus sumontavimas

atgal į įrenginį Užbaigus įkrovimą:

1. atjungti bateriją nuo akumuliatoriaus įkroviklio

2. atjungti akumuliatoriaus įkroviklį

(7.C pav.) nuo elektros tinklo;

3. įstatyti akumuliatorių (1.G pav.) į jo

korpusą pastumiant iki galo (6.B pav.), kol pasigirs spragtelėjimas, tokiu būdu jis bus užblokuotas teisingoje padėtyje ir bus užtikrintas elektros kontaktas;

Naudotinos alyvos tipas nurodytas techninių duo- menų lentelėje. SVARBU Alyvą išleiskite varikliui esant karš- tam ir būkite atsargūs, kad nepaliestumėte karštų variklio dalių ar išleistos alyvos. Dėl alyvos tipo naudojimo, sekti indikacijas aprašytas tam tikrame skyriuje. SVARBU Alyvą išleiskite varikliui esant karš- tam ir būkite atsargūs, kad nepaliestumėte karštų variklio dalių ar išleistos alyvos. a) Lygiai pastatyti įrenginį. b) Užsitikrinti, kad degalų bakelis nebūtų pilnas ir, kad kamštis būtų gerai uždarytas. c) Nuvalyti zoną aplink pripildymo kamštį (2.A. pav.). d) Atsukti kamštį (2.A pav.). e) Iš anksto paruošti tinkamą talpyklą (8.B pav.) aly- vai surinkti. f) Paguldyti įrenginį ant dešiniojo šono taip, kad iš alyvos užpylimo angos (8) išbėgtų alyva. g) Atgal lygiai pastatyti įrenginį ir pripilti naujos aly- vos ( žiūr. 4.1.1 par.). h) Patikrinti ant lygio matuoklio (2.B pav.), kad alyva pasiektų žymę „MAX“. j) Uždaryti kamštį ir nuvalyti kiekvieną galimai išsilie- jusią alyvos dėmę.

5.5 VARIKLIO IR DUSLINTUVO VALYMAS

Duslintuvo valymas turi būti atliekamas su šaltu va- rikliu. a) Pageidautina naudojant šepetį arba suspaustą orą pašalinti nuo duslintuvo (9.A pav.) ir nuo jo apsaugos (9.B pav.) bet kokias šiukšles ar šiukšlių liekanas, purvą ar visa kita, kas galėtų išprovo- kuoti užsidegimą. b) Nuvalyti cilindro ir viršutinės dalies (9.C pav.) lie- žuvėlius, taip palengvinant atvėsinimą ir išven- giant variklio perkaitimo. c) Pereiti plastmasines dalis su sudrėkinta vandeniu ar valikliu kempine (9.D pav.).

5.6 ORO FILTRO PRIEŽIŪRA

Filtravimo elementas turi būti visada švarus ir turi būti pakeistas jeigu yra sulūžęs arba sugadintas. a) Išvalyti zoną aplink ltro dangtį (4.A pav.). b) Nuimti dangtį (4.A pav.), atkabinant liežuvėlius (4.B pav.). c) Pašalinti ltro elementą (4.C arba 4.C.1 pav.). d) Su audiniu uždengti siurbimo kanalą (4.E pav.), taip išvengiant purvo patekimo. e) Atlikti ltravimo elemento priežiūrą, kaip nurodyta žemiau skirtingiems tipams. f) Išvalyti nuo dulkių, šiukšlių ar purvo ltro korpuso vidų (4.D pav.), pasirūpinant, kad nepatektų į siur- bimo kanalą (4.E pav.). g) Įdėti ltravimo elementą (4.C ar 4.C.1 pav.) į jo korpusą ir uždaryti dangtį (4.B pav.).

• Kempininis ltravimo elementas (4.C pav.) Filtravimo elementas turi būti išlaikomas švarus ir sudrėkintas alyva, ir pakeistas jeigu yra sugadintas arba su išsipešiojusiomis dalimis. SVARBU Nenaudoti suslėgto oro ltravimo elemento valymui. – Kempininį ltravimo elementą plauti vandenyje ir valiklyje ir džiovinti švariu skudurėliu. – Filtravimo elementą įmerkti su 2 šaukštais švarios variklio alyvos ir paspaudyti keletą kartų taip lygiai paskirstant alyvą. – Pašalinti papildomą alyvą su švaria šluoste. Filtravimo elemento pakeitimo atveju, reikia atlikti naujo ltro sutepimą kaip aprašyta viršuje.

• Kasetinis ltro elementas (4.C.1 pav.) – Pūsti suslėgtu oru iš vidinės pusės dulkėms ir šiukšlėms pašalinti.9

5.7 ŽVAKĖS TIKRINIMAS IR PRIEŽIŪRA

1. Išsukite žvakę (10.A pav.)

veržliarakčiu (10.B pav.).

2. Nuo elektrodų (10.C pav.) metaliniu šepetėliu

nuvalykite susidariusias anglies nuosėdas.

3. Tarpumačiu (10.D pav.) išmatuokite tinkamą

atstumą tarp elektrodų (0,6 - 0,8 mm).

4. Įsukite žvakę (10.A pav.) veržliarakčiu

iki pat galo (10.B pav.). Pakeiskite žvakę, jeigu elektrodai yra nudegę arba jeigu porcelianas yra įskilęs. Gaisro pavojus! Neatlikite užvedimo įrenginio patikrų, jeigu žvakė nėra įsukta į savo vietą. SVARBU Naudokite tik nurodyto tipo žvakes (žr. Techninių duomenų lentelėje).

Nėra degalų Patikrinkite ir pripildykite (5.1.3 . skyr.) Seni degalai arba nuosėdos bake Ištuštinkite baką ir įpilkite šviežių degalų Netinkami užvedimo veiksmai Užvedimą atlikite tinkamai ( 5.2 ir 5.3 par.) Atjungta žvakė Patikrinkite, ar dangtelis yra gerai užksuotas ant žvakės (5.1.4 par.) Žvakė drėgna arba žvakės elektrodai purvini arba netinkamas atstumas tarp jų Patikrinkite (6.6 par.) Užsikimšęs oro ltras Patikrinkite ir išvalykite (6.5 par.) Alyva netinkama metų laikui Pakeiskite tinkama alyva (6.3 par.) Degalų garavimas į karbiuratorių (vapor lock) dėl aukštos temperatūros Palaukite keletą minučių ir bandykite užvesti iš naujo (5.3 par.) Karbiuracijos problemos Susisiekite su Įgaliotu servisu Akumuliatorius išsikrovęs Įkrauti akumuliatorių (5.3.1 par.) Akumuliatorius įdėtas netinkamai Įstatyti akumuliatorių teisingai (5.3.3 par.)

2. Neįprastas veikimas.

Žvakės elektrodai purvini arba netinkamas atstumas tarp jų Patikrinkite (6.6 par.) Žvakės antgalis uždėtas netinkamai Patikrinkite, ar antgalis yra užksuotas tinkamai (5.1.4 par.) Užsikimšęs oro ltras Patikrinkite ir išvalykite (6.5 par.) Karbiuracijos problemos Susisiekite su Įgaliotu servisu

3. Galios praradimas

darbo metu Užsikimšęs oro ltras Patikrinkite ir išvalykite (6.5 par.) Karbiuracijos problemos Susisiekite su Įgaliotu servisu Jeigu atlikus aukščiau aprašytus veiksmus mašina ir toliau normaliai neveikia, susisiekite su savo pardavėju.1
