BRUGSANVISNING Combi 748 SE STIGA

Motor - BRUGSANVISNING ADVARSEL: læs instruktionsbogen omhyggeligt igennem, før du tager denne maskine i brug.

[8b] Denne CO₂-måling hi- drører fra prøvning ved en fast prøvningscyklus under laboratorieforhold af en (stam)motor, der er repræsentativ for motor- typen (motorfamilien), og hverken indebærer eller udtrykker en garanti for en bestemt motors ydelse.

I vejledningens tekst er nogle sektioner, med oplysninger af særlig betydning for sikkerheden og driften, fremhævet, i henhold til følgende kriterie: BEMÆRK eller VIGTIGT indeholder detaljer eller yderligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen eller at der forårsages skader. Symbolet angiver en fare. Manglende overholdelse af sådanne advarsler kan medføre risiko for skader på brugeren, andre personer og/eller skade på ting.

Figurerne i denne vejledning er angivet med numrene 1, 2, 3, osv. Delene der vises på gurerne er angivet med bogstaverne A, B, C, osv. En reference til delen C på guren 2, angives med forkortelsen:"Se g. 2.C" eller "(Fig. 2.C)”. Figurerne er vejledende. De reelle dele kan variere i forhold til den der vises på guren.

Vejledningen er opdelt i kapitler og afsnit. Overskriften på afsnit "2.1 Uddannelse" er et afsnit under kapitlet: "2. Sikkerhedsstandarder". Referencerne til overskrifter eller afsnit angives med forkortelsen kap. eller afs. og det relative nummer. Eksempel: “kap. 2” o “afs. 2.1”.

Læs nærværende vejledning grundigt, inden maskinen anvendes. Bliv fortrolig med styringen og den korrekte brug af maskinen. ADVARSEL!: INDEN MASKINEN ANVENDES SKAL DENNE VEJLEDNING LÆSES GRUNDIGT. Skal opbevares til fremtidig brug.

3.1 Beskrivelse af maskinen og forudset

anvendelse ............................................ 4

3.2 Sikkerhedsafmærkning ......................... 4

4.3 Standsning af motoren efter arbejdets

5.5 Rengøring af lyddæmperen og motoren 8

5.6 Vedligehold af luftlteret ........................ 8

5.7 Kontrol og vedligehold af tændrøret ...... 9

6. IDENTIFICERING AF PROBLEMER ............ 92

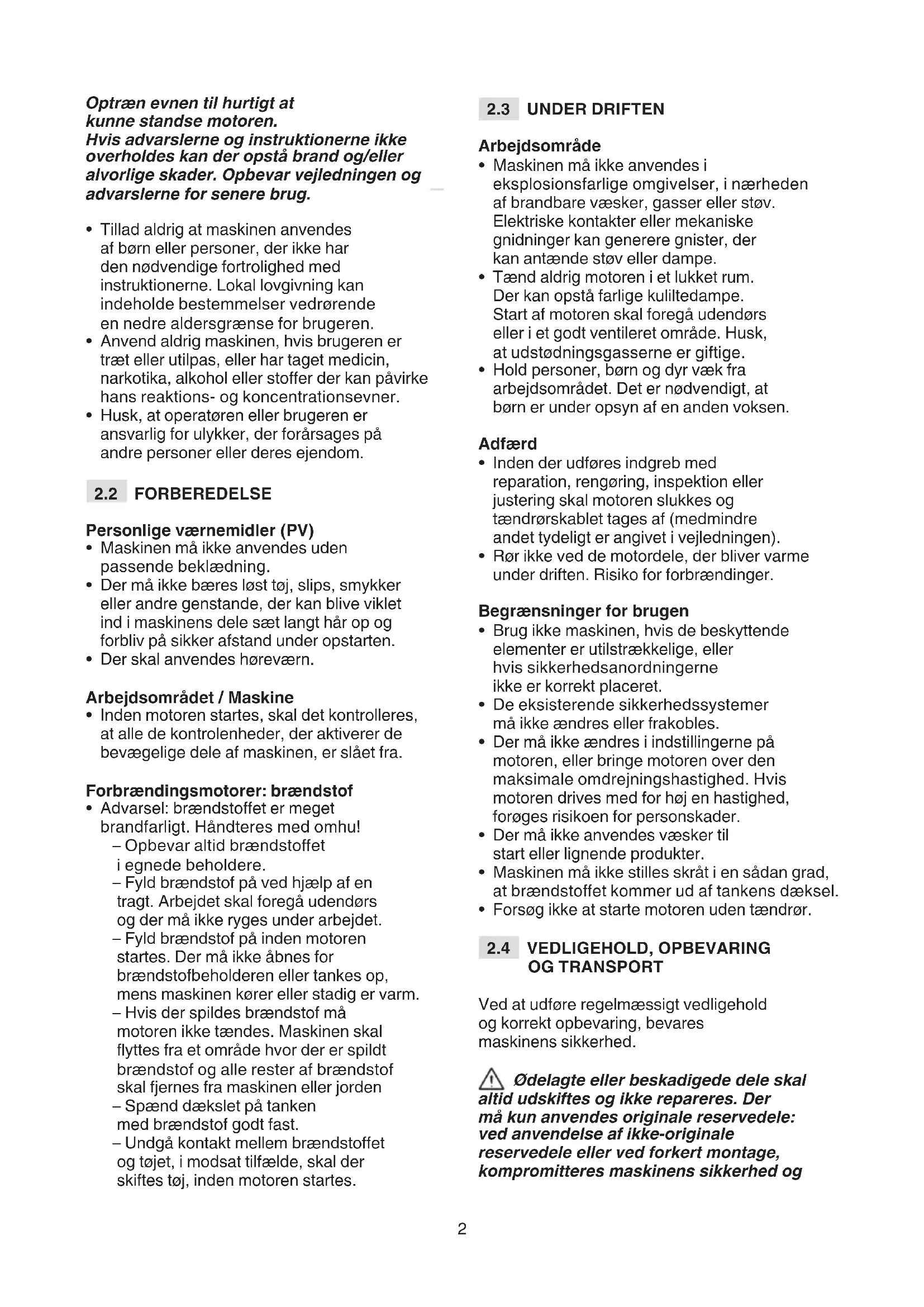

Optræn evnen til hurtigt at kunne standse motoren. Hvis advarslerne og instruktionerne ikke overholdes kan der opstå brand og/eller alvorlige skader. Opbevar vejledningen og advarslerne for senere brug.

• Tillad aldrig at maskinen anvendes af børn eller personer, der ikke har den nødvendige fortrolighed med instruktionerne. Lokal lovgivning kan indeholde bestemmelser vedrørende en nedre aldersgrænse for brugeren.

• Anvend aldrig maskinen, hvis brugeren er træt eller utilpas, eller har taget medicin, narkotika, alkohol eller stoer der kan påvirke hans reaktions- og koncentrationsevner.

Personlige værnemidler (PV)

• Maskinen må ikke anvendes uden passende beklædning.

• Der må ikke bæres løst tøj, slips, smykker eller andre genstande, der kan blive viklet ind i maskinens dele sæt langt hår op og forbliv på sikker afstand under opstarten.

• Der skal anvendes høreværn. Arbejdsområdet / Maskine

• Inden motoren startes, skal det kontrolleres, at alle de kontrolenheder, der aktiverer de bevægelige dele af maskinen, er slået fra. Forbrændingsmotorer: brændstof

• Advarsel: brændstoet er meget brandfarligt. Håndteres med omhu! – Opbevar altid brændstoet i egnede beholdere. – Fyld brændstof på ved hjælp af en tragt. Arbejdet skal foregå udendørs og der må ikke ryges under arbejdet. – Fyld brændstof på inden motoren startes. Der må ikke åbnes for brændstofbeholderen eller tankes op, mens maskinen kører eller stadig er varm. – Hvis der spildes brændstof må motoren ikke tændes. Maskinen skal yttes fra et område hvor der er spildt brændstof og alle rester af brændstof skal fjernes fra maskinen eller jorden – Spænd dækslet på tanken med brændstof godt fast. – Undgå kontakt mellem brændstoet og tøjet, i modsat tilfælde, skal der skiftes tøj, inden motoren startes.

• Maskinen må ikke anvendes i eksplosionsfarlige omgivelser, i nærheden af brandbare væsker, gasser eller støv. Elektriske kontakter eller mekaniske gnidninger kan generere gnister, der kan antænde støv eller dampe.

• Tænd aldrig motoren i et lukket rum. Der kan opstå farlige kuliltedampe. Start af motoren skal foregå udendørs eller i et godt ventileret område. Husk, at udstødningsgasserne er giftige.

• Hold personer, børn og dyr væk fra arbejdsområdet. Det er nødvendigt, at børn er under opsyn af en anden voksen. Adfærd

• Inden der udføres indgreb med reparation, rengøring, inspektion eller justering skal motoren slukkes og tændrørskablet tages af (medmindre andet tydeligt er angivet i vejledningen).

• Rør ikke ved de motordele, der bliver varme under driften. Risiko for forbrændinger. Begrænsninger for brugen

• Brug ikke maskinen, hvis de beskyttende elementer er utilstrækkelige, eller hvis sikkerhedsanordningerne ikke er korrekt placeret.

• De eksisterende sikkerhedssystemer må ikke ændres eller frakobles.

• Der må ikke ændres i indstillingerne på motoren, eller bringe motoren over den maksimale omdrejningshastighed. Hvis motoren drives med for høj en hastighed, forøges risikoen for personskader.

• Der må ikke anvendes væsker til start eller lignende produkter.

• Maskinen må ikke stilles skråt i en sådan grad, at brændstoet kommer ud af tankens dæksel.

• Forsøg ikke at starte motoren uden tændrør.

2.4 VEDLIGEHOLD, OPBEVARING

OG TRANSPORT Ved at udføre regelmæssigt vedligehold og korrekt opbevaring, bevares maskinens sikkerhed. Ødelagte eller beskadigede dele skal altid udskiftes og ikke repareres. Der må kun anvendes originale reservedele: ved anvendelse af ikke-originale reservedele eller ved forkert montage, kompromitteres maskinens sikkerhed og3 der kan opstå brand eller personskade. Producenten frasiger sig ethvert ansvar. Vedligehold

• Hvis tanken skal tømmes, skal dette foregå udendørs, og når motoren er kold.

• For at reducere risikoen for brand, skal det regelmæssigt kontrolleres, at der ikke forekommer lækage af olie og/eller brændstof. Opbevaring

• Efterlad ikke brændstof i tanken, hvis maskinen opbevares i en bygning, hvor benzindampene kan komme i kontakt med åben ild, gnister eller varmekilder.

• Maskinen skal køle ned inden den sættes til opbevaring indendørs. Transport

• Maskinen må kun transporteres, når tanken er tom.

2.5 BATTERI, BATTERIOPLADER

(OM FORUDSET) VIGTIGT De følgende sikkerhedsforskrifter integrerer sikkerhedskravene i den specikke instruktionsbog til batteriet og opladeren, der leveres sammen med maskinen.

• Batteriet må kun oplades ved hjælp af batteriopladere, som er leveret af producenten. En uegnet batterioplader kan medføre elektriske stød, overophedning og udslip af batterisyre.

• Anvend kun de batterier, der specikt er beregnet til dit værktøj. Anvendelse af andre batterier kan medføre kvæstelser og brandfare.

• Hold batteriet væk fra papirklips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan skabe kortslutning mellem batteriklemmerne, når batteriet ikke er i brug. En kortslutning mellem batteriklemmerne kan medføre forbrændinger eller brandfare.

• Brug ikke batteriopladeren i omgivelser med brandfarlige dampe eller stoer eller på et letantændeligt underlag, som papir, stof eller lign. Batteriopladeren bliver varm under opladningen og kan medføre brand.

• Sørg for, at klemmerne ikke forbindes med hinanden under transport af batterierne. Batterierne må ikke transporteres i metalbeholdere.

2.6 MILJØBESKYTTELSE

Beskyttelsen af miljøet bør være en prioritet, og et vigtigt aspekt ved anvendelse af maskinen, til gavn for samfundet og det miljø, vi lever i. Undgå at forstyrre naboer unødvendigt. Brug kun maskinen på fornuftige tider (ikke tidligt om morgenen eller sent om aftenen/natten, når der kan være til gene for de nærmeste omgivelser). Overhold nøje de lokale bestemmelser hvad angår bortskaelse af emballage, slidte dele og andre komponenter, som kan påvirke miljøet aald af en sådan art skal ikke smides i skraldespanden, men skal separeres og leveres til egnede genbrugsstationer, der vil sørge for den korrekte genbrug og bortskaelse af materialerne. Overhold nøje de lokale bestemmelser vedrørende bortskaelse af restmaterialet efter klipningen Når maskinen skal kasseres, må den ikke efterlades i naturen. der skal rettes henvendelse til en genbrugsstation og den gældende lokale lovgivning skal følges. Elektriske apparater må ikke bortskaes sammen med husholdningsaald. Ifølge det europæiske direktiv 2012/19/EU om bortskaelse af elektriske og elektroniske apparater og dets genanvendelse i henhold til de nationale bestemmelser, skal elektriske apparater efter endt levetid indsamles separat med det formål at kunne genanvendes på en miljøforsvarlig måde. Hvis elektriske apparater bortskaes direkte på losseplads eller i terræn, kan skadelige stoer sive ned til grundvandet og trænge ind i fødekæden med risiko for menneskers sundhed og velvære. Yderligere oplysninger om bortskaelse af dette produkt kan fås hos de lokale myndigheder for bortskaelse af husholdningsaald eller hos din forhandler. Når batterierne er udtjente, skal de bortskaes på en miljøvenlig måde. Batteriet indeholder materiale, som er skadeligt for jer og for miljøet. Det skal fjernes og bortskaes særskilt på en genbrugsstation, som tager imod litium-ion- batterier. Aaldssortering af produkter og brugt emballage sikrer, at materialer kan genbruges og genanvendes. Brug af genbrugte materialer hjælper med at forhindre miljøforurening og reducerer efterspørgslen efter råmaterialer.4

Forbrændingsprocessen genererer giftige substanser såsom carbonmonoxid, nitrogenoxider og carbonhydrid. Kontrol af disse stoer er vigtig på grund af deres evne til at reagere på fotokemisk smog og derfor på direkte eksponering for sollys. Carbonmonoxid reagerer ikke på samme måde ved eksponering for sollys, men skal stadig betregtes som giftig. Vores maskiner er udstyret med emissionsreduktionssystemer til de ovennævnte stoer.

Denne maskine er en forbrændingsmotor. En motors ydelse, korrekte funktion og levetid afhænger af mange faktorer. Det kan være ydre omstændigheder eller omstændigheder der afhænger af kvaliteten på de anvendte produkter og det regelmæssige vedligehold. Nedenfor er anført nogle supplerende oplysninger, der muliggør en mere kvaliceret brug af maskinen. Enhver anden anvendelse, der adskiller sig fra de ovenfor nævnte, kan være farlig og forårsage skade på personer og/eller ting. VIGTIGT Ved forkert brug af maskinen bortfalder garantien og producenten frasiger sig ethvert ansvar for skader på brugeren eller tredjeperson, der i stedet påhviler brugeren selv.

Denne Maskine er beregnet til anvendelse af forbrugere, dvs. ikke-professionelle operatører. Maskinen er beregnet til "hobbybrug".

3.2 SIKKERHEDSAFMÆRKNING

Der er placeret forskellige symboler på maskinen. Deres funktion er at minde operatøren om den korrekte adfærd der skal følges, for at avende maskinen med omhu og den påkrævede forsigtighed. Symbolernes betydning: Advarsel! - Benzin er brandfar- lig. Lad motoren afkøle i mindst 2 minutter, inden der fyldes benzin i. Pas på: Læs anvisningerne inden maskinen tages i brug. Advarsel! - Motorer udsender carbonmonoxid. MÅ IKKE TÆNDES i et lukket rum. Fare! Hold afstand til varme flader.

Maskinen består af følgende primære dele (g. 1 ). A. Dæksel til påfyldning af olie med standmåler (oliepind) B. Karburator C. Dæksel luftlter D. Tændrørshætte E. Motorens serienummer F. Håndtag til wiren til start (om forudset) G. Batteri (om forudset)

Driften af en retakts forbrændingsmotor påvirkes af: a) Temperatur: – Hvis maskinen anvendes ved lave temperaturer kan der være vanskeligheder ved koldstart. – Hvis maskinen anvendes ved meget høje temperaturer, kan der opstå vanskeligheder ved start med varm motor, på grund af fordampning af brændstof i ydekammeret i karburatoren eller i pumpen. – Under alle omstændigheder bør typen af den anvendte olie tilpasses temperaturerne ved anvendelsen. b) Højde: – Den maksimale eekt for en forbrændingsmotor aftager gradvist med stigende højde over havets overade.5 – Ved en markant forøgelse af arbejdshøjden, er det derfor nødvendigt at reducere belastningen på maskinen og undgå særligt belastende arbejdsopgaver.

Brændstof af god kvalitet af afgørende for at motoren fungerer korrekt. Brændstoet skal overholde følgende krav: a) Anvend ren, ny blyfri benzin med et oktantal på mindst 90 b) Anvend ikke brændstof med et ætanolindhold på over 10 % c) Tilsæt ikke olie d) Tilsæt et brændstofstabiliseringsmiddel for at forhindre dannelse af harpiksaejringer. Brug af ikke tilladt brændstof beskadiger motorens dele, og medfører at garantien bortfalder. BEMÆRK Brug kun den type brændstof, der er speciceret i tabellen med de tekniske data. Der må ikke anvendes andre typer brændstof. Det er muligt at anvende miljøvenlige brændstoer, såsom alkylatbenzin. Sammensætningen af denne benzintype har en mindre indvirkning på mennesker og miljø. Der er ikke rapporteret nogen negative virkninger forbundet med anvendelsen af dette produkt. På markedet ndes der imidlertid typer af alkylatbenzin, for hvilke det ikke er muligt at give præcise oplysninger om deres anvendelse.

Anvend altid olie af god kvalitet og vælg olie efter de temperaturforhold hvorunder maskinen skal anvendes.

• Anvend kun en olie med en kvalitet der ikke er under SF-SG.

• Vælg viskositetsgrad SAE efter tabellen med de tekniske data.

• Brugen af multigrade olie kan føre til øget forbrug i de varme perioder, hvorfor olieniveauet skal kontrolleres oftere.

• Bland ikke olier af forskellig kvalitet og mærke.

• Anvendelsen af olie SAE 30 med temperaturer på under +5°C kan medføre skader på motoren, på grund af den utilstrækkelige smøring.

Eektiviteten af luftlteret er afgørende for at forhindre at snavs og støv kan opsuges af motoren, hvilket reducerer ydeevnen og motorens levetid.

• Hold lterelementet fri for snavs og i perfekt orden (afs. 5.6).

• Udskift om nødvendigt lterelementet med en original reservedel lterelementer der ikke er kompatible, kan kompromittere ydeevnen og motorens levetid.

• Motoren må ikke tændes uden at det ltrerende element er korrekt monteret.

Tændrørene til forbrændingsmotorer er ikke alle ens.

• Anvend udelukkende tændrør af den angivne type og med de korrekte termiske egenskaber.

• Pas på gevindets længde et længere gevind skader motoren uigenkaldeligt.

• Kontrollér at der er den korrekte afstand mellem elektroderne og at de er rene (afs. 5.7)

Hver gang, inden motoren anvendes, anbefales det at gennemføre en række kontrolindgreb med henblik på at sikre en korrekt drift.

2. Rens området omkring påfyldningsdækslet.

3. Skru dækslet af (g. 2.A), rengør enden af

oliepinden (g. 2.B) og sæt den tilbage med dækslet støttet på påfyldningsrøret, som vist: – hvis oliepinden er kort, skal dækslet lægges på uden at skrue det fast, – hvis oliepinden er lang, skal den skrues på indtil du hører et klik, og derefter skal den skrues af igen,

4. Tag dækslet med pinden af og kontroller

oliestanden, som skal bende sig et sted mellem mærkerne «MIN» og «MAX».

5. Om nødvendigt, påfyldes olie af samme

type indtil niveauet «MAX». Pas på ikke at spilde olie uden for påfyldningshullet

6. Skru dækslet (g. 2.A) godt til og fjern al

den olie, der eventuelt er blevet spildt. BEMÆRK Fyld olie på lidt ad gangen ved at tilføje små mængder olie, samtidig med at oliestanden kontrolleres løbende. Fyld ikke olie på til over niveauet «MAX» for store mængder olie kan forårsage:

• tilsmudsning af tændrør og luftlter med deraf følgende vanskeligheder med at starte maskinen. BEMÆRK Vedrørende typen af olie der skal anvendes, se anvisninger i tabellen med de tekniske data.

4.1.2 Kontrol af luftlter

Eektiviteten af luftlteret er en ufravigelig betingelse for korrekt drift af motoren motoren må ikke startes uden lter-element, hvis lter-elementet er ækket eller hvis lter-elementet ikke er tilstrækkeligt gen- nemvædet med olie.

1. Rengør området omkring dækslet (g.4.A) på lteret.

eller 4.C.1), som skal være intakt, rent og i god stand, i modsat tilfælde skal det vedligeholdes eller udskiftes (se 5.6).

4. Sæt dækslet på igen (g. 4.A).

4.1.3 Brændstofpåfyldning

Arbejdet med påfyldning af brændstof er beskrevet i maskinens manual og gengives kun her. For at påfylde brændstof:

1. Skru dækslet (g.3.A) på

brændstoftanken af og fjern det.

2. Sæt tragten i. (g.3.B)

3. Fyld brændstof på tanken og

fjern tragten (g.3.B)

4. Når påfyldningen er færdig, skal låget

skrues korrekt på (g.3.A) og eventuelt spildt brændstof skal tørres op. VIGTIGT Undgå at der kommer brændstof på motorens plastdele eller motoren eller maskinen for at undgå at de bliver skadede, og gør rent efter ethvert eventuelt spild af brændstof. Garantien dækker ikke skader på delene i plastik, forårsaget af brændstoet.

Tilslut hætten (g. 5.A) på kablet til tændrøret (g. 5.B), og sørg for at der ikke er spor af snavs inde i hætten og på tændrørets terminal.

4.1.5 Kontrol af batteriets ladningstilstand

Motoren skal startes som beskrevet i maskinens instruktionsmanual og enhver del (om forudset) som kan sætte maskinen i bevægelse eller standse motoren skal frakobles. VIGTIGT For at bevare motorens korrekte funktion må der ikke udføres arbejde på skråninger over 20° VIGTIGT For modeller med batteristart skal du sørge for, at batteriet er sat korrekt i dets hus (afs. 5.3.3)

1. Stands motoren, ved at følge instruktionerne

angivet i instruktionsmanualen for maskinen.

2. Med kold motor, afbrydes hætten

(g. 5.A) fra tændrøret og tændingsnøglen fjernes (hvis den ndes).

3. Fjern alle rester af snavs på motoren,

især i området omkring udstødningen, for at reducere risikoen for brand.

• Der bør helst anvendes en trykluftpistol (maks. 6 bar) og vær opmærksom på, at rester af snavs og støv ikke trænger ind i de indre dele.

• Anbring maskinen (og motoren) på et tørt og tilstrækkeligt udluftet sted, der er beskyttet mod påvirkning fra skiftende vejrforhold.

4.5 LANGVARIG INAKTIVITET

Hvis motoren ikke skal anvendes over en periode på mere end 30 dage (for eksempel ved afslutningen af sæsonen), skal der foretages en række forholdsregler for at lette ibrugtagningen af maskinen når den igen skal anvendes.

• Start motoren og hold den i gang, indtil den stop per, for at bruge alt det brændstof, der er tilbage i tanken og i karburatoren. På denne måde undgår man dannelse af bundfald inde i tank og karburator.

• Fjern tændrøret og kom ca. 3 cl ren motorolie i tændrørets hul. Hold derefter hullet lukket med en klud og betjen startmotoren kortvarigt for at få motoren til at dreje rundt nogle gange, så olien fordeles over cylinderens indre overade. Montér derefter tændrøret igen, uden at forbinde tændrørshætten.7

Ethvert forsøg på at manipulere med emissionskontrolsystemet kan øge emissionsniveauet ud over lovgrænsen. Denne denition omfatter fjernelse eller ændring af dele som indsugningssystemet, brændstofsystemet og udstødningssystemet.

De sikkerhedsregler der skal følges under arbejdet med vedligehold er beskrevet i afs. 2.4. Alle indgreb med kontrol og vedligehold skal udføres med standset maskine og slukket motor. Frakobl tændrøret og læs den specikke vejledning, inden der udføres indgreb med vedligehold eller rengøring. Bær passende tøj, handsker og beskyttelsesbriller, inden der udføres indgreb med vedligehold.

• Frekvensen og typen af indgreb, der skal udføres, er sammenfattet i "Tabel for vedligehold".

• Ved anvendelse af ikke-originale reservedele eller ved forkert montage, kompromitteres maskinens sikkerhed og funktionsevne. Producenten frasiger sig ethvert ansvar for skader forårsaget af anvendelse af ikke-originale reservedele.

• Originale reservedele leveres fra producentens serviceværksteder og autoriserede forhandlere. VIGTIGT Alle indgreb med vedligehold og justering der ikke er beskrevet i denne vejledning skal udføres af forhandleren eller af et specialiseret servicecenter.

5.2 TABEL VEDLIGEHOLD

VIGTIGT Det er maskinejerens ansvar at udføre de vedligeholdelsesindgreb, der er beskrevet i nedenstående tabel. VIGTIGT Rengør hyppigere under særligt vanskelige arbejdsvilkår eller i tilfælde af, at der er snavs i luften. BEMÆRK Filtre skal rengøres / udskiftes oftere, hvis maskinen arbejder på meget støvet jord. Indgreb Efter de første 5 timer Hver 5. time eller efter hver brug Hver 50. time eller ved sæsonens afslutning Hver 100. time Kontrollér olieniveau (afs. 4.1.1)

Rengøring af lyddæmperen og motoren (afs. 5.5)

Kontrol og rensning af luft

Udskiftning af luftlter (afs. 5.6)

Kontrol af tændrør (afs. 5.7)

Udskiftning af tændrør (afs. 5.7)

Udskift olien hver 25. time, hvis motoren arbejder ved fuld belastning eller ved høje temperaturer.

Luftltret skal renses hyppigere, hvis maskinen arbejder i omgivelser med støv i luften.

Det er meget vigtigt at vedligeholde batteriet omhyggeligt, for at sikre en lang driftslevetid. Batteriet i maskinen SKAL oplades:

• inden maskinen anvendes første gang

• inden enhver længere periode uden brug (over 30 dage) (afsnit 4.5)

• når maskinen skal bruges efter en længere stilstandsperiode. VIGTIGT Ved længere tids opmagasinering skal batteriet oplades hver anden måned for at forlænge dets levetid. Manglende overholdelse af fremgangsmåden eller manglende genopladning af batteriet kan resultere i uoprettelig skade på batteriets elementer. Et adt batteri skal genoplades så hurtigt som muligt.8 VIGTIGT Opladning må udelukkende ske via opladeren (g. 7.C). Brug af andre former for batteriladere kan medføre uoprettelig skade på batteriet.

5.3.1 Fjernelse og opladning af batteri

• forbind batteriopladeren, som medfølger, (g. 7.C) til en stikkontakt med en spænding, som svarer til den, der er angivet på batteriopladerens skilt.

• Når batteriet er forbundet, tænder batteriopladerens kontrollampe (g. 7.F): hvis den lyser rødt, er batteriet ved at blive opladet. Hvis lyset er grønt, er batteriet ladet helt op. BEMÆRK Batteriet er udstyret med en beskyttelse, som hindrer opladning, såfremt temperaturen er under frysepunktet (0 °C) eller over +45 °C. BEMÆRK Batteriet kan oplades (også delvist) på et hvilket som helst tidspunkt, uden at dette indebærer risiko for beskadigelse heraf.

5.3.2 Kontrol af batteriets ladningstilstand

Batteriet er udstyret med et system, som gør det muligt at kontrollere opladningsstatussen (g. 7.D). Når du trykker på knappen (g. 7.E) tænder lysene, som angiver hvor meget batteri der er tilbage:

• tre grønne lys og et rødt lys betyder fra 100 % til 78 % opladning

• to grønne lys og et rødt lys betyder fra 77 % til 55 % opladning

• en grønt lys og et rødt lys betyder fra 54 % til 33 % opladning

• et rødt lys betyder mindre end 32 % af resterende opladning og at det er nødvendigt at oplade batteriet snarest muligt.

1. kobl batteriet fra batteriopladeren

2. kobl batteriopladeren (g. 7.C) fra elnettet

3. indsæt batteriet (g. 1.G) i dets hus

og skub det helt i bund (g. 6.B), indtil der høres et "klik", som låser det på plads og sikrer elektrisk kontakt

5.4 UDSKIFTNING AF OLIE

Vedrørende typen af olie der skal anvendes, se an- visninger i tabellen med de tekniske data. VIGTIGT Udfør udtømning af olien med varm motor. Vær opmærksom på ikke at røre motorens varme dele eller olien der tømmes ud. Med hensyn til den type olie, der skal anvendes, hen- vises til anvisningerne i det pågældende afsnit. VIGTIGT Udfør udtømning af olien med varm motor. Vær opmærksom på ikke at røre motorens varme dele eller olien der tømmes ud. a) Anbring maskinen på en plan overade. b) Tjek, at brændstoftanken ikke er fuld, og at prop- pen er lukket godt. c) Rens området omkring påfyldningsproppen (g. 2.A.). d) Skru proppen (g. 2.A) af. e) Klargør en passende beholder (g. 8.B) for at samle olien. f) Læg maskinen på højre side, således at olien kommer ud ad påfyldningshullet (g. 8). g) Stil maskinen igen i plan tilstand og påfyld ny olie (se afs. 4.1.1). h) Kontrollér på oliepinden (g. 2.B), at oliestanden når op til mærket «MAX». j) Luk proppen. Hvis der er spildt olie, tør den da omhyggeligt af.

5.5 RENGØRING AF LYDDÆMPEREN

OG MOTOREN Rensningen af lyddæmperen skal udføres, mens motoren er kold. a) Fjern alle rester eller spor af rester, eller alt andet, der kan medføre brand, fra lyddæmperen (g. 9.A) og dens beskyttelse (g. 9.B). Dette udføres bedst med en børste eller trykluft. b) Rens kølelamellerne på cylinderen og hovedet (g. 9.C) for at lette afkøling og for at undgå over- ophedning af motoren. c) Rens plastikdelene med en svamp (g. 9.D), der er vædet med sæbevand.

5.6 VEDLIGEHOLD AF LUFTFILTERET

Filter-elementet skal altid holdes fuldstændigt rent og skal udskiftes, hvis det er brudt eller beskadiget. a) Rens området omkring ltrets låg (g. 4.A). b) Fjern dækslet (g. 4.A) ved at løsne klapperne (g. 4.B). c) Fjern lterelementet (g. 4.C eller 4.C.1). d) Luk udsugningskanalen (g. 4.E) med en klud for at undgå indtrængen af smuds. e) Vedligehold lter-elementet som angivet nedenfor9 for de forskellige typer. f) Rens det indre af lterhuset (g. 4.D) for støv, re- ster eller snavs. Pas på, at disse ikke falder ind i indsugningskanalen (g. 4.E). g) Anbring lterelementet (g. 4.C eller 4.C.1) i dets hus og luk låget (g. 4.B) igen.

• Svampeagtigt lterelement (g. 4.C) Filter-elementet skal holdes godt rent og vædet med olie. Er det knækket, skåret eller (delvist) smuldret, skal det udskiftes. VIGTIGT Der må ikke bruges trykluft for at rense lter-elementet. – Filter-elementet vaskes med en svamp og rense- middel opløst i vand, og tørres med en ren klud. – Væd lter-elementet med 2 spiseskeer ren olie for motorer, og vrid det ere gange for at fordele olien jævnt. – Eventuel overskydende olie fjernes med en ren klud. Hvis lter-elementet skiftes ud med et nyt, skal det nye lter vædes med olie som forklaret ovenfor.

1. Fjern tændrøret (g. 10.A) med

en metalbørste og fjern eventuelle kulstofaejringer.

3. Kontrollér med en følelære

(g. 10.D) den rigtige afstand mellem elektroderne (0,6 - 0,8 mm).

4. Montér tændrøret igen (g. 10.A) og stram

godt til med en rørtang (g. 10.B). Hvis elektroderne er brændt eller porcelænet er knækket eller revnet, skal tændrøret udskiftes. Fare for brand! Der må ikke udføres kontrolindgreb på tændingsanlægget, hvis tændrøret ikke er skruet fast på sin plads. VIGTIGT Der må kun anvendes tændrør af den angivne type (se tabellen med de tekniske data).

1. Startvanskeligheder

Manglende brændstof Kontrollér og tilføj (kap. 5.1.3) Gammelt brændstof eller aejringer i tanken Tøm tanken og fyld frisk brændstof på Startprocessen er udført forkert Udfør den korrekte startproces (afs. 5.2 og afs. 5.3) Tændrøret er frakoblet Kontrollér, at hætten er korrekt anbragt på tændrøret (afs. 5.1.4) Tændrørene er våde eller elektroderne på tændrørene er snavsede eller afstanden er forkert Kontrollér (afs. 6.6) Luftlter tilstoppet Kontrollér og rens (afs. 6.5) Olien er uegnet til årstiden Udskift med en egnet olie (afs. 6.3) Fordampning af brændstof i karburatoren (vapor lock) på grund af for høje temperaturer Vælg nogle minutter og prøv at starte maskinen igen (afs. 5.3) Karbureringsproblemer Kontakt et godkendt servicecenter Aadet batteri Oplad batteriet (afsnit 5.3.1) Batteriet er ikke sat korrekt i Sæt batteriet korrekt i (afsnit 5.3.3)

2. Uregelmæssig drift.

Elektroderne på tændrørene er snavsede eller afstanden er forkert Kontrollér (afs. 6.6) Tændrørshætten sidder ikke ordentligt fast Kontrollér at tændrørshætten er sat ordentligt fast (afs. 5.1.4) Luftlter tilstoppet Kontrollér og rens (afs. 6.5) Karbureringsproblemer Kontakt et godkendt servicecenter

3. Ydeevnen forringes

under arbejdet Luftlter tilstoppet Kontrollér og rens (par. 6.5) Karbureringsproblemer Kontakt et godkendt servicecenter Hvis problemerne fortsætter, efter at have forsøgt de beskrevne handlinger, skal der tages kontakt til forhandleren.1

• koble den medfølgende batteriladeren (g. 7.C) til et strømuttak, med en spenning som tilsvarer den som er indikert på skiltet til batteriladeren.
