Produkttype	Gressklipper med bensinmotor
Merke	STIGA
Modell	Combi 748 SE
Motortype	4-takts forbrenningsmotor
Anbefalt drivstoff	Blyfri 90 oktan minimum, maks 10% etanol
Anbefalt motorolje	Rensende olje SF-SG, SAE 30 eller flergrads avhengig av temperatur
Tennplugg	Elektrodeavstand: 0,6 - 0,8 mm
Luftfilter	Svampelement eller patron (avhengig av versjon)
Startsystem	Snorstarter eller elektrisk starter (batteri valgfritt)
Batteri (valgfritt)	Oppladbart litium-ion-batteri, lader medfølger
Tiltenkt bruk	Amatørbruk, ikke profesjonelt
Sikkerhet	Les instruksjonene nøye før bruk; bruk personlig verneutstyr (hjelm, hansker, vernebriller)
Sikkerhet	Ikke bruk i et lukket rom (risiko for CO-forgiftning)
Regelmessig vedlikehold	Kontroller oljenivået før hver bruk; rengjør luftfilteret regelmessig
Rengjøring	Ikke bruk vannstråle; bruk trykkluft (maks 6 bar)
Reservedeler	Bruk kun originale STIGA-deler
Reparerbarhet	Kontakt et autorisert servicesenter for alle inngrep som ikke er beskrevet
Garanti	Ikke-konform bruk eller modifisering av motoren ugyldiggjør garantien
Identifikasjon	Motorens serienummer på identifikasjonsetiketten
Miljøvern	Kasser maskinen og batteriet i henhold til lokale forskrifter (WEEE)

Ofte stilte spørsmål - Combi 748 SE STIGA

Hvordan starter jeg motoren på Stiga Combi 748 SE?

Før start, kontroller at batteriet er ladet (hvis montert) og at kontrollene er deaktivert. For snorstarter, dra langsomt i snoren til du kjenner motstand, så dra raskt. For elektrisk start, sett inn batteriet og vri på nøkkelen (hvis montert). Se håndboken for nøyaktige prosedyrer.

Hvilken type motorolje skal jeg bruke?

Bruk en rensende olje av kvalitet SF-SG minimum. Anbefalt viskositet er SAE 30 for temperaturer over 5°C, eller flergradsolje (f.eks. 10W-30) for lavere temperaturer. Ikke bland forskjellige oljemerker.

Hvordan kontrollerer jeg oljenivået?

Plasser maskinen horisontalt. Fjern oljepåfyllingslokket, rengjør peilepinnen, sett den inn uten å skru, og ta den ut. Nivået skal være mellom MIN- og MAX-markeringene. Tilsett om nødvendig olje av samme type uten å overskride MAX.

Hvilket drivstoff skal jeg bruke?

Bruk ren og fersk blyfri bensin (minimum 90 oktan), med maks 10% etanol. Ikke tilsett olje. For å bevare forgassersystemet, tilsett drivstoffstabilisator hvis maskinen lagres lenge.

Hvordan rengjør jeg luftfilteret?

For svampefilter: vask det med vann og vaskemiddel, tørk det, og bløtlegg det i 2 spiseskjeer ren motorolje og klem ut overflødig. For patronfilter: blås trykkluft innenfra og ut. Sett alltid tilbake tørt og rent filter.

Hvordan lader jeg batteriet (hvis montert)?

Fjern batteriet ved å trykke på knappen og skyve det oppover. Fjern gummidekslet, koble medfølgende lader til en stikkontakt. Rød LED indikerer lading, grønn indikerer fulladet. Lad opp helt før hver bruk eller hver andre måned ved inaktivitet.

Hva gjør jeg hvis motoren har problemer med å starte?

Kontroller først drivstoff- og oljenivået, deretter tennpluggens tilstand (ren, riktig gap), luftfilteret (rent) og at tennplugghetten er godt påsatt. Hvis maskinen har batteri, sjekk at det er ladet. Hvis problemet vedvarer, kontakt et servicesenter.

Når skal jeg skifte motorolje?

Oljen må skiftes etter de første 5 timene, deretter hver 50. time eller ved slutten av sesongen. Hvis motoren jobber under full belastning eller høye temperaturer, skift hver 25. time. Tøm oljen mens motoren er varm.

Hvordan rengjør jeg gressklipperen etter bruk?

Ikke bruk vannstråle eller høytrykksspyler. Bruk en trykkluftpistol (maks 6 bar) for å fjerne rusk og støv. Rengjør lyddemperen og sylinderens kjøleribber med en børste. Oppbevar maskinen tørt og luftig.

Hvor finner jeg reservedeler?

Bruk kun originale STIGA-reservedeler, tilgjengelig hos autoriserte servicesentre og forhandlere. Bruk av ikke-originale deler kan kompromittere sikkerheten og ugyldiggjøre garantien.

BRUKSANVISNING Combi 748 SE STIGA

ADVARSEL: les dette bruksanvisinngen noye for du bruker maskinen.

4.1.4 Taendrørshaete

• Filterelement med patron (fig. 4.C.1)

• Blaes med trykluft fra det indre for at fjerne stov og rester.

5.7 KONTROL OG VEDLIGEHOLD AF TÄNDRÖRET

4.1 For haver bruk.. 5
4.2 Start av motoren.. 6
4.3 Stans av motoren etter avsluttet arbeide 6
4.4 Rengjoring og lagring 6
4.5 Langvarig inaktivitet 6

1. VEDLIKEHOLD 6

5.1 Generelt 6
5.2 Vedlikeholdstabell 7
5.3 BATTERI (utstyrsavhengig) 7
5.4 Skifte av olje 8
5.5 Rengjering av lydpotten og motoren.....8
5.6 Vedlikehold av luftfilteret.. 8
5.7 Kontroll og vedlikehold av pennpluggen. 9

1. IDENTIFISERING AV PROBLEMER 9

1. GENERELL INFORMASJON

1.1 HVORDAN LESE INSTRUKSSJONSBOKEN

Instruksjonsboken har noen avsnitt som
inneholder viktige og sikkerhets- og
driftsopplysninger. Disse avsnittene er uthevet
på forskjellige mær etter følgende kriterier:

MERK eller VIKTIG presiserer det som er forklart tidligere for a forhindre at maskinen odelegges, ellr at det oppstar skader.

Symbolet angir fare. Manglende overholdelse av advarselen medforer mulighet for personlige skader, ellr skader pa tredjemann.

1.2 REFERANSER

1.2.1 Figurer

Figurene i donne bruksanvisningen er nummerert 1,2,3 og sa videre.
Komponentene angitt i figurene er merket med bokstavene A,B,C,og sa videre.
En referanse til component C i figur 2 er angitt med teksten: "Se fig.2.C"ller"(Fig.2.C).
Figurene er veiledende.De faktiske delene kan variere i forhold til det som er vist.

1.2.2 Titler

Bruksanvisningen er delt inn i kapitler og avsnitt. Tittelen på avsnitt "2.1 Opplæring" er en undertittel til "2. Sikkerhetsbestemmelier". til Referansene titler og avsnitt angis med forkortelsen kap. eller avsn. og nummerering. Eksempel: "kap. 2" eller "avsn. 2.1".

2. SIKKERHETSBESTEMMELSER

2.1 OPPLAERING

Les disse anvisingene noye for bruk av maskinen.

Bli kjent med kontrollene og riktig bruk av maskinen. Lær deg a stoppe motoren hurtig.

Manglende overholdelse av advarsler og instruksjoner kan forarsake brann og/eller alvorlig personskade. Ta varé på alle advarsler og instruksjoner for fremtidig konsultasjon.

• La aldri barn eller personer som ikke har不同程度 kjennskap tilppe bestemmelsene bruke maskinen. Lokale lover kan fastsette aldersgrense på Brukeren.
• Bruk aldri maskinen hvis brukeren er trett eller uvel, eller har inntatt medisiner, narkotika, alkohol eller stoffer som kan pavarke vedkommenes evne til a reagere og konsentrere seg.
  Husk pa at foreren ell er brukeren er ansvarlig for ulykker som pafores andre mennesker ell deres eiendom.

2.2 KLARGJØRING

Personlig verneutstyr (PVU)

• Ikke bruk maskinen uten Å ha på passende klær.
• Ikke ta på vide klær, lisser, smykker erler andre gjenstander som kan hekte seg fast Samle opp langt hare og hold deg på sikkerhetsavstand under oppstart.
• Bruk hørselsvern.

Arbeidsomrade/Maskin

• Før oppstart av motoren, sjekk at du har slätt av alle kontrollene som driver de bevegelige delene av maskinen.

Forbrenningsmotorer: drivstoff

• Adversel: drivstoff er meget brannfarlig.
  Handteres med forsiktigkeit!

• Oppbevar drivstoffe iegnede beholderene.
  -Fyllpàdrivstoffvedhjelpaventrakt,kun utendors,ogutenaroykeunder disse operasjonene.
  -Fyll paformotonstartes. Ikke fjern tanklokket ellpafdrivstoffnarn motoren erigang erervarm.

• Ikke start motoren dersom det lekker ut drivstoff, men fjern maskinen fra det området

• Skru tanklokket til drivstoffkannene godt fast.
• Unngå at klærkommen i kontakt med drivstoffet. Skjer dette, skal klærne skiftes for oppstart av motoren.

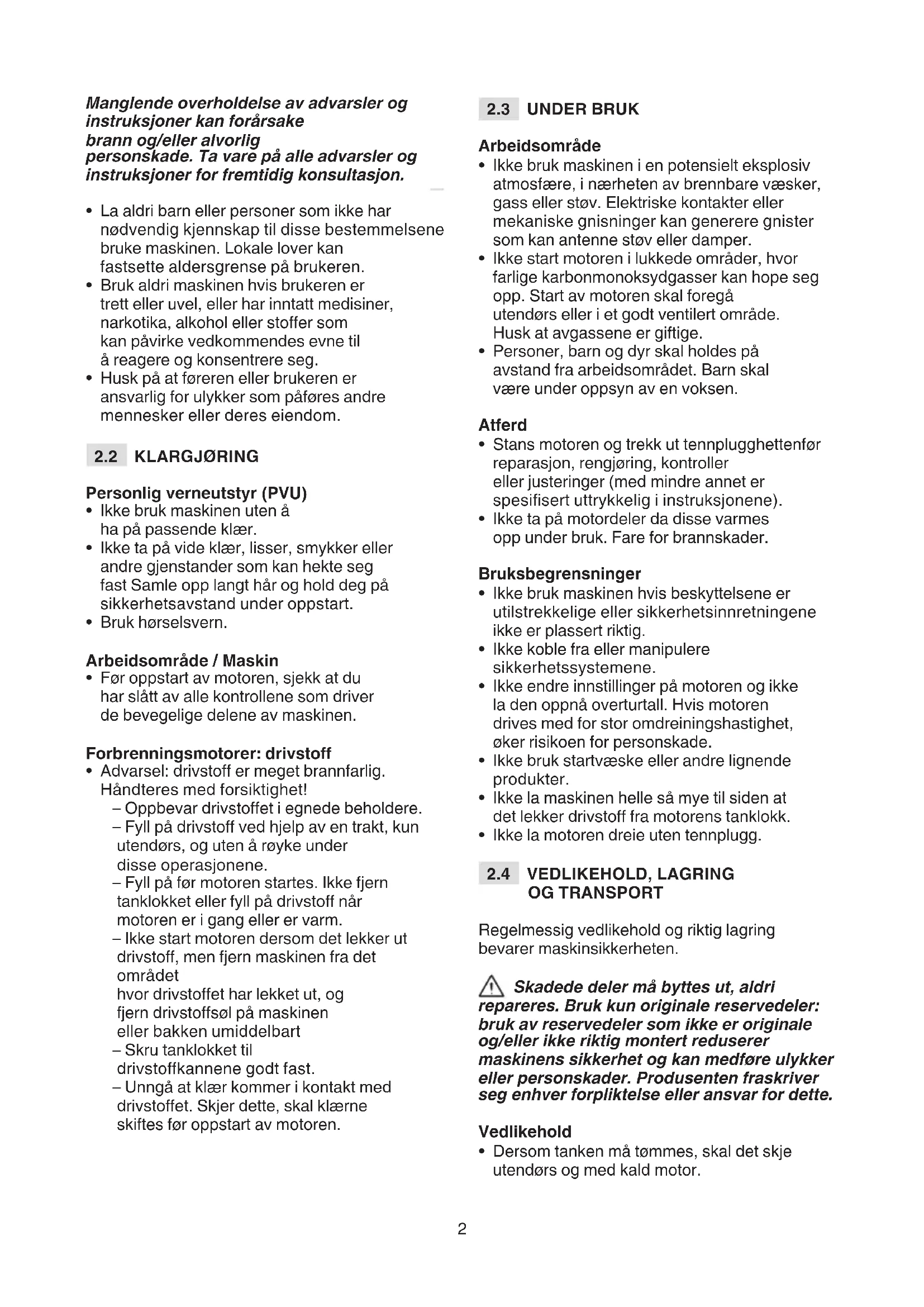

2.3 UNDER BRUK
