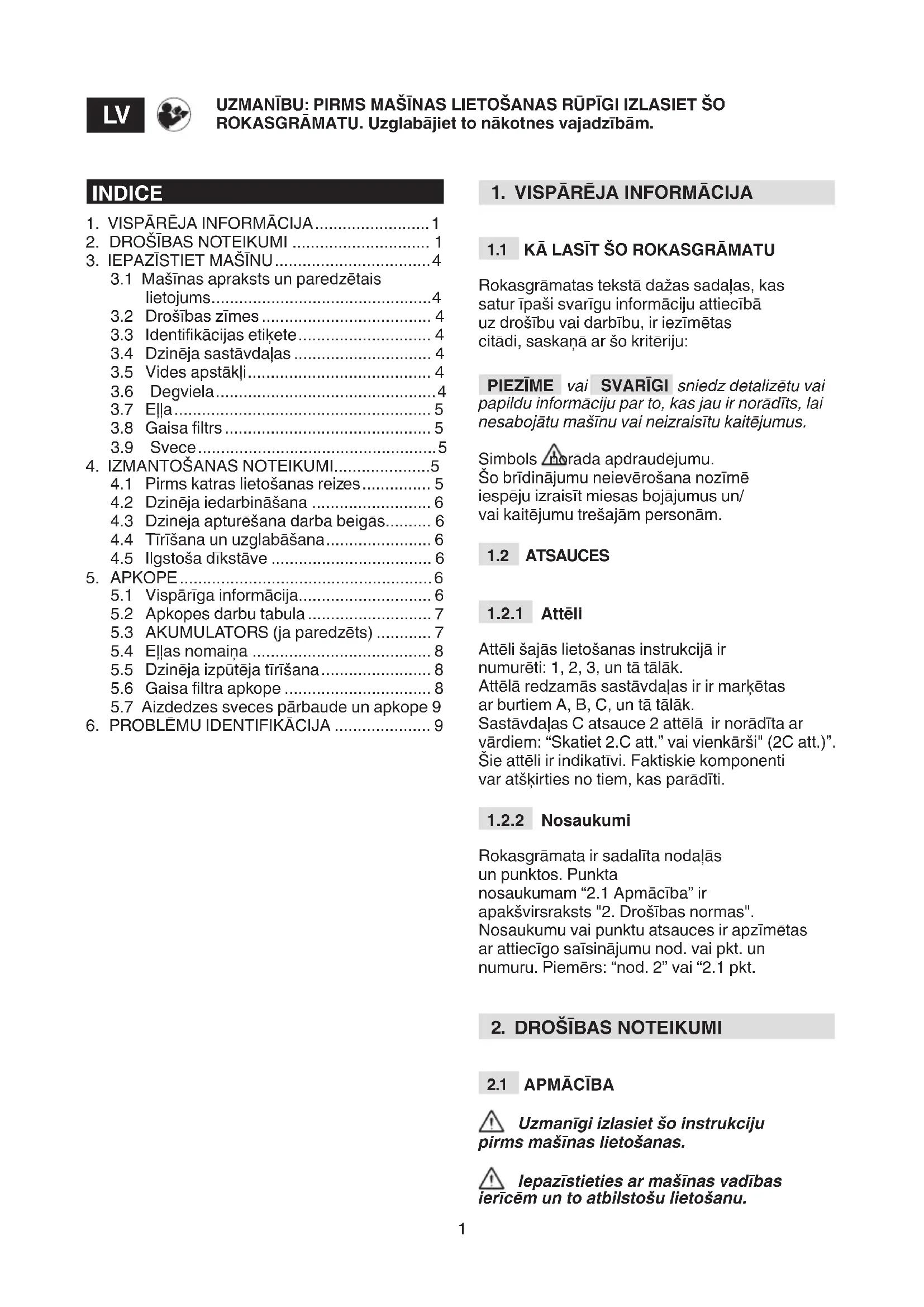

LIETOŠANAS INSTRUKCIJA Combi 748 SE STIGA

[8b] Šis CO₂ mērījumu rezultāts iegūts, testējot motora tipu (motoru sai- mi) pārstāvošo (cilmes) motoru ksētā testa ciklā laboratorijas apstākļos, un nedrīkst netieši norādīt vai izteikt jebkādu garantijas izpildījumu attiecībā uz konkrēto motoru. [1] MK - ТЕХНИЧКИ ПОДАТОЦИ [2] Гориво (безоловен бензин) [3] Моторно масло [4] Капацитет на резервоарот

Rokasgrāmatas tekstā dažas sadaļas, kas satur īpaši svarīgu informāciju attiecībā uz drošību vai darbību, ir iezīmētas citādi, saskaņā ar šo kritēriju: PIEZĪME vai SVARĪGI sniedz detalizētu vai papildu informāciju par to, kas jau ir norādīts, lai nesabojātu mašīnu vai neizraisītu kaitējumus. Simbols norāda apdraudējumu. Šo brīdinājumu neievērošana nozīmē iespēju izraisīt miesas bojājumus un/ vai kaitējumu trešajām personām.

Attēli šajās lietošanas instrukcijā ir numurēti: 1, 2, 3, un tā tālāk. Attēlā redzamās sastāvdaļas ir ir marķētas ar burtiem A, B, C, un tā tālāk. Sastāvdaļas C atsauce 2 attēlā ir norādīta ar vārdiem: “Skatiet 2.C att.” vai vienkārši" (2C att.)”. Šie attēli ir indikatīvi. Faktiskie komponenti var atšķirties no tiem, kas parādīti.

Rokasgrāmata ir sadalīta nodaļās un punktos. Punkta nosaukumam “2.1 Apmācība” ir apakšvirsraksts "2. Drošības normas". Nosaukumu vai punktu atsauces ir apzīmētas ar attiecīgo saīsinājumu nod. vai pkt. un numuru. Piemērs: “nod. 2” vai “2.1 pkt.

Uzmanīgi izlasiet šo instrukciju pirms mašīnas lietošanas. Iepazīstieties ar mašīnas vadības ierīcēm un to atbilstošu lietošanu. UZMANĪBU: PIRMS MAŠĪNAS LIETOŠANAS RŪPĪGI IZLASIET ŠO ROKASGRĀMATU. Uzglabājiet to nākotnes vajadzībām.

3.1 Mašīnas apraksts un paredzētais

3.3 Identikācijas etiķete ............................. 4

3.4 Dzinēja sastāvdaļas .............................. 4

4.2 Dzinēja iedarbināšana .......................... 6

4.3 Dzinēja apturēšana darba beigās.......... 6

4.4 Tīrīšana un uzglabāšana ....................... 6

4.5 Ilgstoša dīkstāve ................................... 6

5. APKOPE ....................................................... 6

5.1 Vispārīga informācija ............................. 6

5.5 Dzinēja izpūtēja tīrīšana ........................ 8

5.6 Gaisa ltra apkope ................................ 8

5.7 Aizdedzes sveces pārbaude un apkope 9

6. PROBLĒMU IDENTIFIKĀCIJA ..................... 92

Uzziniet, kā ātri apturēt dzinēju. Instrukcijas brīdinājumu neievērošana var izraisīt aizdegšanos un/vai nopietnas traumas. Saglabājiet visus brīdinājumus un instrukcijas turpmākai izmantošanai.

• Nekādā gadījumā nepieļaut, lai mašīnu izmantotu bērni vai personas, kas nav nepieciešamajā līmenī iepazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

• Nekad neizmantot mašīnu, ja lietotājs ir noguris vai jūt nespēku, vai arī ir lietojis medikamentus, narkotikas, alkoholu vai citas kaitīgas vielas, kas palēnina reakciju vai novērš uzmanību.

• Atcerēties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem īpašuma bojājumiem, kuros ir iesaistītas trešās personas vai to īpašums.

Individuālās aizsardzības līdzekļi (IAL)

• Neizmantojiet mašīnu bez atbilstoša apģērba.

• Nevalkāt vaļīgu apģērbu, saites, rotaslietas vai citus priekšmetus, kas varētu ieķerties; garus matus sasiet un ieslēgšanas brīdī uzturēties drošā attālumā.

• Jālieto dzirdes aizsargi. Darbavieta/mašīna

• Pirms dzinēja iedarbināšanas pārbaudiet, vai ir izslēgtas visas vadības ierīces, kas darbina mašīnas kustīgās daļas. Iekšdedzes dzinēji: degvielas

• Brīdinājums: degviela ir viegli uzliesmojoša. Rīkoties uzmanīgi! – Degviela vienmēr jāuzglabā piemērotās tvertnēs. – Iepildiet vai papildiniet degvielu, izmantojot piltuvi, tikai ārpus telpām; nesmēķējiet, veicot šīs darbības. – Degvielu uzpildiet pirms dzinēja iedarbināšanas. Nenoņemiet tanka vāciņu vai neuzpildiet degvielu, ja dzinējs darbojas vai vēl joprojām ir karsts. – Ja degviela ir izlijusi, nedarbināt dzinēju, bet gan aizvākt mašīnu no noplūdes vietas, un nekavējoties notīrīt uz mašīnas vai zemes izlijušo degvielu – Pienācīgi uzskrūvējiet degvielas tanka vāciņu. – Izvairieties, lai degviela nesaskartos ar apģērbu; šinī gadījumā, pirms iedarbināt dzinēju, nomainīt apģērbu.

• Neizmantojiet mašīnu sprādzienbīstamā vidē, uzliesmojošu šķidrumu, gāzes vai putekļu klātbūtnē. Elektriskie kontakti vai mehāniskā berze var radīt dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

• Nedarbināt dzinēju slēgtās telpās, jo var uzkrāties bīstamā tvana gāze. Iedarbināšana jāveic ārpus telpām vai labi vēdināmā vietā. Vienmēr atcerieties, ka izplūdes gāzes ir toksiskas.

• Darba zonu aizsargāt no personām, bērniem un dzīvniekiem. Nepieciešams, lai bērni atrastos pieaugušo uzraudzībā. Rīcība

• Pirms remonta, tīrīšanas, pārbaudes un korekciju darbu veikšanas izslēdziet dzinēju un atvienojiet aizdedzes sveces vadu (ja instrukcijā nav skaidri noteikts citādi).

• Nepieskarieties dzinēja daļām, kas lietošanas laikā sakarst. Var izraisīt apdegumus. Lietošanas ierobežojumi

• Neizmantojiet mašīnu, ja aizsardzības līdzekļi ir nepietiekami, vai, ja drošības ierīces nav pareizi novietotas.

• Neatvienot vai neaizskart esošās drošības sistēmas.

• Nemainīt dzinēja iestatījumus vai nepārsniegt tā apgriezienu skaitu. Ja dzinējs tiek darbināts ar pārmērīgu apgriezienu skaitu, palielinās miesas bojājumu risks.

• Nelietojiet iedarbināšanas šķidrumus vai līdzīgus produktus.

• Nesasveriet mašīnu uz sāniem, lai neradītu degvielas noplūdi caur dzinēja degvielas tanka vāciņu.

• Nedarbiniet dzinēju bez aizdedzes sveces.

Veicot regulāru apkopi un pareizu uzglabāšanu, tiek saglabāta mašīnas drošība. Nolietotās vai bojātās daļas ir jānomaina, bet ne jālabo. Lietot tikai oriģinālās rezerves daļas: izmantojot neoriģinālās rezerves daļas un/vai, ja tās nav pareizi uzstādītas, tiek apdraudēta mašīnas drošība, un var tikt izraisīti negadījumi vai miesas bojājumi, un tiek atcelti jebkādi ražotāja pienākumi un atbildība.3 Apkope

• Ja tvertne jāiztukšo, tas jādara ārpus telpām un jāatdzesē dzinējs.

• Lai samazinātu uzliesmošanas risku, regulāri pārbaudiet, vai nav eļļas un/vai degvielas noplūžu. Uzglabāšana

• Mašīnu ar tvertnē iepildītu degvielu nekad neuzglabājiet ēkās, kur degvielas izgarojumi var nonākt saskarē ar atklātu liesmu, dzirkstelēm vai siltuma avotiem.

• Pirms mašīnas novietošanas telpās ļaujiet tai atdzist. Transportēšana

• Pārvadājot mašīnu, tankam jābūt tukšam.

2.5 AKUMULATORS, AKUMULATORA

UZLĀDĒTĀJS (JA PAREDZĒTS) SVARĪGI Turpmāk izklāstītie drošības noteikumi ietver noteikumus, kuri ir ietverti attiecīgajā akumulatora un akumulatoru lādētāja rokasgrāmatā, kura ir pievienota mašīnai.

• Akumulatora uzlādēšanai izmantojiet tikai ražotāja rekomendējamos akumulatoru lādētājus. Nepiemērota akumulatoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.

• Lietojiet tikai jūsu elektroierīcei speciāli paredzētos akumulatorus. Citu akumulatoru izmantošana var izraisīt traumas un ugunsgrēku.

• Kamēr akumulators netiek izmantots, turiet to tālu no saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kuri var izraisīt izvadu īssavienojumu. Akumulatora spaiļu īssavienojums var izraisīt uzliesmošanos vai ugunsgrēku.

• Neizmantojiet akumulatoru lādētāju vietās ar uzliesmojošiem tvaikiem vai vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma u.c. Uzlādēšanas laikā akumulatoru lādētājs sasilst un var izraisīt ugunsgrēku.

• Akumulatoru transportēšanas laikā sekojiet tam, lai starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

2.6 VIDES AIZSARDZĪBA

Izmantojot mašīnu, vides aizsardzībai jābūt prioritātei un svarīgam aspektam pilsoniskās sabiedrības un vides, kurā mēs dzīvojam, labā. Izvairīties, lai tā nekļūtu par traucējošu elementu apkārtnei. Izmantojiet mašīnu tikai piemērotā laikā (neizmantojiet to agri no rīta vai vēlā vakarā, kad jūs varat traucēt citiem cilvēkiem). Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest atkritumu tvertnē; tie jāatdala un jānogādā uz atbilstošajiem savākšanas centriem, kas nodrošina materiālu otrreizēju izmantošanu. Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz atkritumu utilizāciju Ekspluatācijas pārtraukšanas brīdī neatstājiet mašīnu vidē, bet gan nogādājiet to uz savākšanas centru saskaņā ar vietējiem noteikumiem. Neizmetiet elektriskās iekārtas kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas Direktīvu 2012/19/UE par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo likumdošanu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sadzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju. Pēc akumulatoru kalpošanas mūža beigām utilizējiet tos vidi saudzējošā veidā. Akumulators satur gan jums, gan videi bīstamas vielas. Tas ir jāizņem un jānodod šķirotai pārstrādei uzņēmumā, kas nodarbojas ar litija jonu akumulatoru utilizāciju. Izlietoto izstrādājumu un iepakojumu šķirotā vākšana ļauj pārstrādāt un atkārtoti izmantot materiālus. Pārstrādāto materiālu atkārtota izmantošana ļauj izvairīties no vides piesārņošanas un samazina pieprasījumu pēc izejvielām.

Degšanas laikā rodas toksiskas vielas, piemēram, oglekļa monoksīds, slāpekļa oksīdi un ogļūdeņraži. Ir svarīgi kontrolēt šīs vielas, jo tās spēj reaģēt ar fotoķīmisko smogu tiešu saules staru iedarbībā. Kaut arī oglekļa monoksīds saules iedarbībā nereaģē šādā veidā, to uzskata par toksisku.4 Mūsu mašīnas ir aprīkotas ar iepriekš minēto vielu emisijas samazināšanas sistēmām.

Šai mašīnai ir iekšdedzes dzinējs. Dzinējs ir aparāts, kura sniegumu, vienmērīgu darbību un izturību ietekmē daudzi faktori, daži ārējie un citi cieši saistīti ar izmantotā produkta kvalitāti un apkopes regularitāti. Zemāk tiek sniegta papildu informācija, kas ļauj apzinātāki izmantot savu mašīnu. Jebkura cita veida izmantošana, kas atšķiras no iepriekšminētās, var būt bīstama un nodarīt miesas bojājumus un/ vai radīt materiālos zaudējumus. SVARĪGI Mašīnas nepareizas lietošanas gadījumā tiek anulēta garantija, un ražotājs atsakās no jebkādas atbildības, uzliekot maksājumus, kas izriet no bojājumiem vai kaitējuma sev vai citiem lietotājiem.

3.1.1 Lietotāja tips

Šī mašīna ir paredzēta lietošanai patērētājiem, t.i., neprofesionāliem operatoriem. Tā ir paredzēta "hobija lietošanai".

Uz mašīnas ir redzami dažādi simboli. To uzdevums ir atgādināt operatoram rīcību, kas jāievēro, lai to izmantotu uzmanīgi un ar nepieciešamo piesardzību. Simbolu nozīme: Uzmanību! - Benzīns ir viegli uzlies mo joša viela. Ļaujiet dzi- nējam atdzist vismaz 2 minūtes pirms uzpildes veikšanas. UZMANĪBU: pirms mašīnas lietošanas izlasīt instrukcijas. Uzmanību! - Dzinēju izplūde satur oglekļa monoksīdu. NE- IEDARBINIET dzinēju slēgtās telpās. Bīstamība! Turēties drošā at- tālumā no karstām virsmām.

3.3 IDENTIFIKĀCIJAS ETIĶETE

Pierakstiet mašīnas sērijas numuru (S/n), kas ir uz etiķetes norādītajā vietā uz aizmugurējā vāka.

3.4 DZINĒJA SASTĀVDAĻAS

Mašīna sastāv no šādām galvenajām sastāvdaļām (1. att.). A. Eļļas iepildes vāciņš ar mērstieni B. Karburators C. Gaisa ltra vāks D. Aizdedzes svece E. Dzinēja sērijas numurs F. Startera auklas poga (ja paredzēta) G. Akumulators (ja paredzēts)

Četrtaktu iekšdedzes dzinēja darbību ietekmē: a) Temperatūra: – var rasties grūtības to palaist pie zemām temperatūrām. – Strādājot pie ļoti augstas temperatūras, var rasties grūtības siltās palaišanas laikā, ko izraisa degvielas iztvaikošana karburatora kamerā vai sūknī. – Jebkurā gadījumā eļļas tips jāpielāgo izmantošanas temperatūrām. b) Augstums: – Iekšdedzes dzinēja maksimālā jauda pakāpeniski samazinās, pieaugot augstumam virs jūras līmeņa. – Tāpēc, ievērojami palielinoties augstumam, nepieciešams samazināt mašīnas slodzi, izvairoties no īpaši smagiem darbiem.

Degvielas laba kvalitāte ir ļoti svarīga dzinēja pareizai darbībai. Degvielai jāatbilst šādām prasībām: a) Izmantojiet tīru, svaigu un svinu nesaturošu benzīnu, kura oktānskaitlis nav zemāks par 90; b) Neizmantojiet degvielu ar etanola saturu augstāku par 10%; c) Nepievienojiet eļļu; d) Lai aizsargātu karburācijas sistēmu no sveķai- nām nogulsnēm, pievienojiet degvielas stabi- lizatoru. Neatbilstošas degvielas izmantošana bojā dzinēja sastāvdaļas un garantija uz šiem gadījumiem ne- attiecas.5 PIEZĪME Izmantojiet tikai degvielu, kas norādīta tehnisko datu tabulā. Neizmantojiet cita veida degvielu. Jūs varat izmantot videi draudzīgas degvielas, piemēram, alkalīta benzīnu. Šī benzīna sastāvs atstāj mazāku ietekmi uz cilvēkiem un vidi. Nav norādīts par nelabvēlīgu ietekmi attiecībā uz tā izmantošanu. Tomēr tirgū ir pieejami alkilētā benzīna veidi, attiecībā uz kuriem nav iespējams sniegt precīzu informāciju par to izmantošanu.

Vienmēr jāizmanto labas kvalitātes eļļa, gradāciju izvēloties atkarībā no izmantošanas temperatūras.

• Izmantojiet tikai tīrīšanas eļļu ar kvalitāti ne zemāku par SF-SG.

• SAE viskozitātes pakāpi izvēlieties saskaņā ar tehnisko datu tabulu.

• Universālās eļļas lietošana var izraisīt paaugstinātu patēriņa pieaugumu siltajos periodos, tāpēc līmenis jāpārbauda biežāk.

• Nejauciet dažādu marku un funkciju eļļas.

• SAE 30 eļļas lietošana pie temperatūras, kas zemāka par + 5°C, nepietiekamas eļļošanas rezultātā var izraisīt dzinēja bojājumus.

Gaisa ltra efektivitāte ir būtiska, jo novērš, ka dzinējs iesūc netīrumus un putekļus, kas samazina veiktspēju un kalpošanas laiku.

• Uzturēt ltra elementu tīru un pilnīgā kārtībā (5.6 pkt.).

• Ja nepieciešams, nomainiet ltra elementu ar oriģinālo rezerves daļu; nesaderīgi ltra elementi var apdraudēt dzinēja efektivitāti un kalpošanas laiku.

• Nekad nedarbināt dzinēju bez pareizi uzstādīta ltra elementa.

Visas iekšdedzes dzinēju aizdedzes sveces nav vienādas.

• Lietojiet tikai norādītā veida sveces ar pienācīgu termisko gradāciju.

• Pievērsiet uzmanību vītņu daļas garumam; pārāk gara vītņu daļa neglābjami bojā dzinēju.

• Pārbaudiet tīrību un pareizo attālumu starp elektrodiem (5.7 pkt.)

Pirms dzinēja katras lietošanas reizes ir pienācīgi jāveic virkne pārbaužu, lai nodrošinātu tā netraucētu darbību.

4.1.1 Eļļas līmeņa pārbaude

1. Mašīnu novietot uz līdzenas virsmas.

2. Notīrīt vietu ap tvertnes ielietnes vāciņu.

3. Noskrūvēt vāciņu (2.A att.), notīrīt

mērstieņa galu (2.B att.) un ievietot to, atbalstot vāciņu pret uzpildes atveri, kā redzams, to neieskrūvējot: – īsas mērstieņa gadījumā noturiet vāciņu bez ieskrūvēšanas, – gara mērstieņa gadījumā, ieskrūvējiet to vēlreiz ar klikšķi un tad atkal atskrūvējiet,

4. No jauna izņemt vāciņu ar mērstieni

un pārbaudīt eļļas līmeni, kam jābūt starp atzīmēm "MIN" un "MAX".

5. Ja nepieciešams, pieliet tāda

paša veida eļļu, līdz tiek sasniegts līmenis "MAX", uzmanoties, lai eļļa neizlītu pār uzpildes atverei

6. Ieskrūvēt vāciņu līdz galam

(2.A att.) un notīrīt izlijušo eļļu. PIEZĪME Uzpildīt pakāpeniski, pielejot nelielu daudzumu eļļas un, katru reizi, pārbaudot sasniegto līmeni. Neuzpildiet virs atzīmes "MAX"; pārmērīgi augsts līmenis var izraisīt:

• aizdedzes sveces vai gaisa ltra piesārņojumu ar no tā izrietošām iedarbināšanas grūtībām. PIEZĪME Attiecībā uz izmantojamo eļļas veidu jāievēro norādījumi, kas sniegti tehnisko datu tabulā.

4.1.2 Gaisa ltra pārbaude

Gaisa ltra efektivitāte ir obligāts nosacījums dzinēja pareizai darbībai; neiedarbiniet dzinēju, ja ltrele- menta nav, ja tas ir bojāts vai, ja tas nav pietiekoši labi ieeļļots.

1. Notīrīt platību ap ltra vāku (4.A att.).

2. Noņemiet vāku (4.A att.), atāķējot mēlītes (4.B

kuram jābūt veselam, tīram un labā darba kār- tībā; pretējā gadījumā veiciet tā tehnisko apkopi vai nomainiet to (skatiet 5.6). 4.Uzlikt no jauna vāku (4.A att.).6

4.1.3 Degvielas uzpilde

Degvielas uzpildes operācijas ir aprakstītas mašīnas rokasgrāmatā un šeit tikai pieminētas. Lai uzpildītu degvielu:

1. Atskrūvējiet un noņemiet

tanka vāciņu (3.A att.).

4. Pēc degvielas uzpildes uzskrūvējiet

vāciņu (3.A att.) un noslaukiet jebkādas iespējamās noplūdes paliekas. SVARĪGI Jāizvairās degvielu uzliet uz dzinēja vai mašīnas plastmasas daļām, lai izvairītos no bojājumiem; nekavējoties jānotīra izlijusī eļļa. Garantija neattiecas uz plastmasas daļu bojājumiem, kurus izraisa degviela.

4.1.4 Aizdedzes svece

Kabeļa uzmavu (5.A att.) aizdedzes svecei (5.B att.), pārliecinoties, vai uzmavā un uz aizdedzes sveces spailes nav netīrumu pēdu.

4.1.5 Akumulatora uzlādes

statusa pārbaude Skatīt 5.3.2. apakšpunktu

4.2 DZINĒJA IEDARBINĀŠANA

Dzinēja ieslēgšana jāveic, kā norādīts mašīnas lietošanas instrukcijā, vienmēr ņemot vērā brīdinājumu atvienot jebkuru ierīci (ja tāda ir), kas var izraisīt mašīnas pārvietošanos uz priekšu vai izslēgt dzinēju. SVARĪGI Nestrādāt nogāzēs ar slīpumu, kas pārsniedz 20°, lai neietekmētu dzinēja pareizu darbību SVARĪGI Ar bateriju darbināmiem modeļiem noteikti ievietojiet pareizi bateriju attiecīgajā nodalījumā (sad. 5.3.3)

1. Apturiet dzinēju, kā norādīts

mašīnas lietošanas instrukcijā.

2. Kad motors atdzisis, noņemiet no

sveces uzmavu (5.A att.) un izņemiet aizdedzes atslēgu (ja tāda ir).

3. Notīriet no dzinēja visas netīrumu atliekas

un, jo īpaši, izplūdes izpūtēja zonā, lai samazinātu aizdegšanās risku.

4.4 TĪRĪŠANA UN UZGLABĀŠANA

• Dzinēja tīrīšanai no ārpuses neizmantojiet ūdens strūklu vai spiediena ierīci.

• Vēlams izmantot saspiestā gaisa pistoli (maks. 6 bāri), izvairoties ,ka netīrumi un putekļi nokļūst iekšējās daļās.

• Mašīnu (un dzinēju) uzglabājiet sausā, no laika apstākļiem aizsargātā un labi vēdināmā vietā.

4.5 ILGSTOŠA DĪKSTĀVE

Gadījumā, ja tiek paredzēta dzinēja dīkstāve vairāk par 30 dienām (piemēram, sezonas beigās), jāīsteno daži piesardzības pasākumi, lai atvieglotu vēlāku iedarbināšanu.

• Iedarbiniet dzinēju un darbiniet to līdz tas apstājas, lai tiktu izlietota visa tvertnē un karburatorā palikusī degviela, lai izvairītos no nogulšņu veidošanās tajos.

• Noņemiet aizdedzes sveci un ielejiet sveces atverē aptuveni 3 cl tīras motoreļļas; pēc tam, aizbāžot caurumu ar lupatu, īslaicīgi iedarbiniet starteri, lai dzinējs izdarītu dažus apgriezienus un eļļu izkliedētu pa cilindra iekšējo virsmu. Visbeidzot, nomainiet aizdedzes sveci, nepievienojot kabeļa uzmavu.

Jebkādi mēģinājumi patvaļīgi regulēt emisiju kontroles sistēmu var paaugstināt emisiju līmeni virs likumā noteiktās robežvērtības. Šī denīcija ietver gaisa ieplūdes sistēmas, degvielas padeves sistēmas un izplūdes sistēmas noņemšanu vai modikāciju.

5.1 VISPĀRĪGA INFORMĀCIJA

Drošības noteikumi, kas jāievēro apkopes darbu laikā, tiek aprakstīti 2.4 pkt. Visi pārbaužu un apkopes darbi jāveic, mašīnai atrodoties nekustīgi un ar izslēgtu dzinēju. Pirms uzsākt jebkādus tīrīšanas un apkopes darbus, atvienojiet aizdedzes sveci un izlasiet attiecīgās instrukcijas. Pirms apkopes veikšanas uzvelciet piemērotu apģērbu, cimdus un uzlieciet aizsargbrilles.

• Iejaukšanās biežums un veidi ir apkopoti "Apkopes tabulā".

• Rezerves daļu un piederumu lietošana, kas nav oriģinālie, var negatīvi ietekmēt mašīnas ekspluatāciju un drošību. Ražotājs neuzņemas nekādu atbildību7 par zaudējumiem vai miesas bojājumiem, ko izraisa šie izstrādājumi.

• Oriģinālās rezerves daļas tiek piegādātas pilnvarotām remontdarbnīcām un tirgotājiem. SVARĪGI Visi apkopes un pielāgošana darbi, kas nav aprakstīti šajā rokasgrāmatā, jāveic jūsu dīlerim vai specializētā centrā.

5.2 APKOPES DARBU TABULA

SVARĪGI Mašīnas īpašnieks ir atbildīgs par turpmākajā tabulā aprakstīto tehniskās apkopes darbību veikšanu. SVARĪGI Īpaši smagos darba apstākļos vai putekļaina gaisa apstākļos veiciet tīrīšanu biežāk. PIEZĪME Ja mašīna darbojas ļoti putekļainā vietā, ltri ir jātīra/jāmaina biežāk. Operācija Pēc pirmajām 5 stundām Ik pēc 5 stundām vai pēc katras lietošanas reizes Ik pēc 50 stundām vai pēc sezonas beigām Ik pēc 100 stundām Pārbaudīt eļļas līmeni (4.1.1 pkt.)

Dzinēja izpūtēja tīrīšana (5.5. pkt.)

Gaisa ltra pārbaude un tīrīšana

Nomainīt eļļu ik pēc 25 stundām, ja dzinējs darbojas pie pilnas slodzes vai augstām temperatūrām.

Gaisa ltru tīrīt biežāk, ja mašīna strādā putekļainās vietās.

Tikai kārtridžu ltra elementam.

5.3 AKUMULATORS (JA PAREDZĒTS)

Ir ārkārtīgi svarīgi veikt akumulatora rūpīgu tehnisko apkopi, lai nodrošinātu tā ilgu kalpošanas laiku. Jūsu mašīnas akumulators ir obligāti jāuzlādē šādos gadījumos:

• pirms mašīnas pirmās lietošanas reizes pēc iegādes;

• pirms katras mašīnas ilgstošas dīkstāves (ilgāk par 30 dienām) (par. 4.5);

• pirms mašīnas ievades ekspluatācijā pēc ilgstošas dīkstāves. SVARĪGI Ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu. Ja procedūra netiek ievērota vai akumulators netiek uzlādēts, akumulatora elementi var tikt neatgriezeniski bojāti. Izlādējušais akumulators jāuzlādē pēc iespējas ātrāk. SVARĪGI Uzlāde jāveic tikai ar akumulatora lādētāju (att. 7.C). Citas uzlādēšanas sistēmas var neatgriezeniski sabojāt akumulatoru.

5.3.1 Akumulatora izņemšana

un uzlādēšana Lai noņemtu:

• Nospiediet pogu uz akumulatora augšdaļas, bīdot to uz augšu (6.A att.). Lai uzlādētu akumulatoru:

• Noņemiet gumijas spraudni, kas atrodas akumulatora apakšdaļā (7.B att.)

• pievienojiet akumulatoru lādētāju (7.C att.) pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai uz tehnisko datu plāksnītes.

• Kad akumulators ir pievienots, iedegas akumulatora lādēšanas indikators (7.F. att..): ja gaisma ir sarkana, notiek lādēšana, ja tā ir zaļa, uzlāde ir pabeigta. PIEZĪME Akumulators ir aprīkots ar aizsargierīci, kas aptur uzlādēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C. PIEZĪME Akumulatoru var uzlādēt jebkurā laikā, pat daļēji, neriskējot to sabojāt.8

5.3.2 Akumulatora uzlādes

statusa pārbaude Akumulators ir aprīkots ar sistēmu, kas ļauj pārbaudīt uzlādes stāvokli (7.D att.). Nospiežot pogu (7.E att.), tiks ieslēgtas gaismas, kas norāda atlikušo akumulatora enerģiju:

• trīs zaļās gaismas un viena sarkanā norāda uzlādi no 100% līdz 78%

• divas zaļās gaismas un viena sarkanā norāda uzlādi no 77% līdz 55%

• viena zaļā gaisma un viena sarkanā norāda uzlādi no 54% līdz 33%

• sarkana gaisma norāda, ka atlikušā uzlāde ir mazāka par 32%, un drīz ir nepieciešams veikt uzlādi.

5.3.3 Akumulatora uzstādīšana

atpakaļ mašīnā Pēc uzlādēšanas pabeigšanas:

1. atvienojiet akumulatoru no

akumulatora uzlādētāja

2. atvienojiet akumulatoru lādētāju

(att.7.C) no elektrības tīkla;

3. atveriet akumulatora nodalījuma vāku

(att.1G), ievietojiet akumulatoru (att.6.B) attiecīgajā nodalījumā, iestumjot to līdz galam līdz klikšķim, lai to nobloķētu un nodrošinātu elektrisko kontaktu;

Attiecībā uz izmantojamo eļļas veidu jāievēro norādī- jumi, kas sniegti tehnisko datu tabulā. SVARĪGI Iztecināt eļļu no dzinēja, kamēr tas karsts, raugoties, lai nepieskartos dzinēja sakarsuša- jām daļām vai iztecinātajai eļļai. Informācijai par lietojamo eļļas tipu skatiet atbilsto- šajā nodaļā izklāstītos norādījumus. SVARĪGI Iztecināt eļļu no dzinēja, kamēr tas karsts, raugoties, lai nepieskartos dzinēja sakarsuša- jām daļām vai iztecinātajai eļļai. a) Novietojiet mašīnu horizontālajā stāvoklī. b) Pārliecinieties, vai degvielas tvertne nav uzpildīta un vai aizbāznis ir labi pieskrūvēts. c) notīrīt vietu ap tvertnes ielietnes vāciņu (2.A.att.). d) Atskrūvējiet aizbāzni (att.2.A). e) Sagatavojiet piemērotu savākšanas trauku (8.B att.), lai savāktu izlejamo eļļu. f) Nolieciet mašīnu uz kreisā sāna tā, lai eļļa izlietos no ielietnes (8. att.). g) Novietojiet mašīnu horizontālā stāvoklī un uzpil- diet jaunu eļļu (sk. 4.1.1 sad.). h) Ar mērstieni (2.B att.) pārbaudiet, vai eļļas līmenis sasniedz atzīmi «MAX». j) Aizveriet aizbāzni un noslaukiet visas eļļas pēdas, ja tā izlējās.

5.5 DZINĒJA IZPŪTĒJA TĪRĪŠANA

Trokšņa slāpētāja tīrīšanas laikā dzinējam jābūt auk- stam. a) Ar birstes vai saspiestā gaisa palīdzību novāciet no trokšņa slāpētāja (9.A) un no tā aizsardzības (9.B) visus gružus un netīrumus, jo tie var izraisīt ugunsgrēku. b) Notīriet cilindra un tā galvas (9.C) ribas, lai paāt- rinātu tā dzesēšanu un izvairītos no dzinēja pār- karsēšanas. c) Noslauciet plastmasas daļas ar ziepjūdenī slapi- nātu sūkli (9.D).

5.6 GAISA FILTRA APKOPE

Filtrējošais elements jāuztur tīrs un tas jānomaina, ja tas ir saplīsis vai bojāts. a) Notīrīt platību ap ltra vāku (4.A att.). b) Noņemiet vāku (4.A att.), atāķējot mēlītes (4B). c) Izņemiet ltra elementu (4.C vai 4.C.1. att.). d) Pārklājiet sūcējcauruli (4.E att.) ar drānu, lai izvai- rītos no netīrumu nokļūšanas tajā. e) Veiciet ltrelementa tehnisko apkopi, kā norādīts zemāk dažādiem tipiem. f) Notīriet ltra ligzdas (4.D att.) iekšpusi no gružiem un netīrumiem, sekojot tam, lai tie neiekļūtu iesūk- šanas caurulē (4.E att.). g) Novietojiet ltrelementu (4.C vai 4.C.1 att.) ligzdā un aizveriet vāku (4.B att.).

• Sūkļveida ltrelements (4.C att.) Filtrelementam jābūt tīram un ieeļļotam, bet ja tas ir saplīsis, sagriezts vai bojāts, tas ir jā no maina. SVARĪGI Filtrelementa tīrīšanai neizmantojiet saspiesto gaisu. – Izmazgājiet ltrelementu ar ziepjūdenī slapinātu sūkli un noslauciet ar tīru lupatu. – Piesūciniet ltrelementu ar 2 tīras motoreļļas ka- rotēm un saspiediet to dažas reizes, lai vienmērīgi sadalītu eļļu. – Noņemiet lieku eļļu ar tīras lupatas palīdzību. Nomainot ltrelementu, ir jauns ltrelements ir jāieeļļo saskaņā ar augstāk aprakstīto procedūru.

• Kasetnes ltra elements (4.C.1..B att.) – Iepūtiet saspiesto gaisu no iekšējā sāna, lai no- vāktu putekļus un netīrumus.9

uzgriežņatslēgas (10.B att.) palīdzību.

2. Elektrodus (10.C att.) notīrīt ar metāla birsti,

noņemot jebkādas oglekļa nogulsnes.

3. Ar taustekļa (10.D att.) palīdzību

pārbaudīt, vai atstarpe starp elektrodiem (0,6-0,8 mm) ir pareiza.

4. No jauna uzmontēt aizdedzes sveci

(10.A att.) un pievilkt līdz galam ar uzgriežņatslēgas (10.B att.) palīdzību. Nomainīt aizdedzes sveci, ja elektrodi ir izdeguši vai porcelāns ieplīsis vai saplaisājis. Aizdegšanās risks! Neveikt aizdedzes sistēmas pārbaudi, ja aizdedzes svece nav ieskrūvēta atbilstošajā vietā. SVARĪGI Izmantot tikai norādītā veida aizdedzes sveces (skatiet Tehnisko datu tabulu).

1. Ieslēgšanas grūtības

Trūkst degvielas Pārbaudīt un uzpildīt (5.1.3 .5.1.3) Veca degviela vai nogulsnes tankā Iztukšot tanku un uzpildīt ar svaigu degvielu Nepareiza ieslēgšanas procedūra Ieslēgt pareizi (5.2 pkt. un 5.3 pkt.) Aizdedzes svece atvienota Pārbaudīt, vai uzmava ir pareizi uzmaukta aizdedzes svecei (5.1.4 pkt.) Mitra aizdedzes svece vai tās elektrodi netīri vai neatrodas atbilstošajā attālumā Pārbaudīt (6.6 pkt.) Gaisa ltrs aizsērējis Pārbaudīt un iztīrīt (6.5 pkt.) Sezonai neatbilstoša eļļa Nomainīt ar atbilstošu (6.3 pkt.) Iztvaikošana no degvielas karburatora (vapor lock ) sakarā ar augstām temperatūrām Uzgaidīt dažas minūtes, tad mēģināt ieslēgt no jauna (5.3 pkt.) Karburatora problēmas Sazināties ar autorizētu servisa centru Akumulators izlādējies Uzlādējiet akumulatoru (5.3.1. sad.) Akumulators ir uzstādīts nepareizi Uzlādējiet akumulatoru (5.3.3. sad.)

2. Nevienmērīga darbība.

Aizdedzes sveces elektrodi netīri vai neatrodas atbilstošajā attālumā Pārbaudīt (6.6 pkt.) Aizdedzes sveces uzmava nepareizi uzlikta Pārbaudīt, vai uzmava ir kārtīgi uzlikta (5.1.4. pkt.) Gaisa ltrs aizsērējis Pārbaudīt un iztīrīt (6.5 pkt.) Karburatora problēmas Sazināties ar autorizētu servisa centru

darba laikā Gaisa ltrs aizsērējis Pārbaudīt un iztīrīt (6.5 pkt.) Karburatora problēmas Sazināties ar autorizētu servisa centru Ja problēmas pēc iepriekšminēto darbību veikšanas neizzūd, sazināties ar vietējo dīleri.1
