KULLANIM KILAVUZU RBC31SESO RYOBI

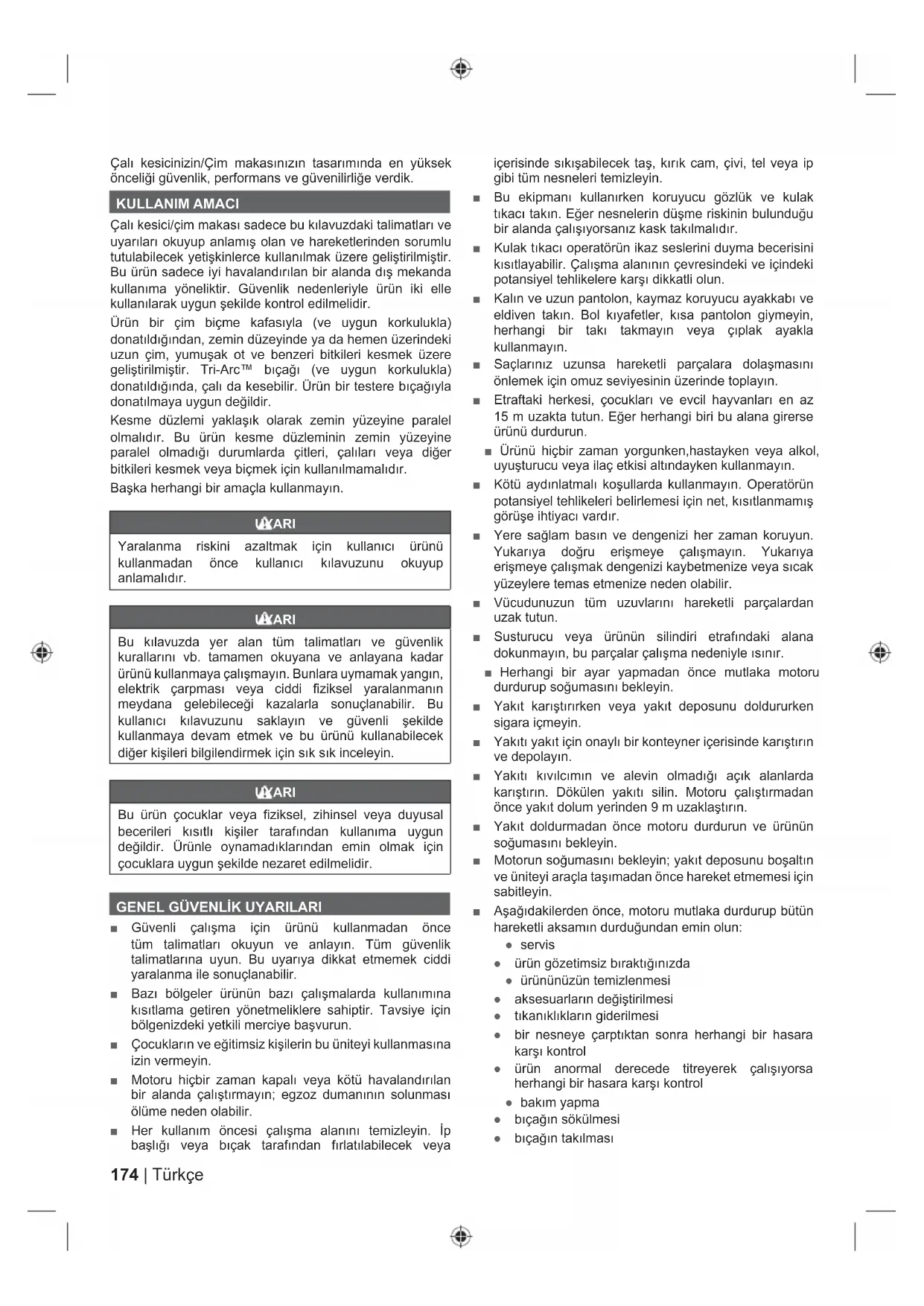

Попередження174 | Türkçe Çalı kesicinizin/Çim makasınızın tasarımında en yüksek önceliği güvenlik, performans ve güvenilirliğe verdik. KULLANIM AMACI Çalı kesici/çim makası sadece bu kılavuzdaki talimatları ve uyarıları okuyup anlamış olan ve hareketlerinden sorumlu tutulabilecek yetişkinlerce kullanılmak üzere geliştirilmiştir. Bu ürün sadece iyi havalandırılan bir alanda dış mekanda kullanıma yöneliktir. Güvenlik nedenleriyle ürün iki elle kullanılarak uygun şekilde kontrol edilmelidir. Ürün bir çim biçme kafasıyla (ve uygun korkulukla) donatıldığından, zemin düzeyinde ya da hemen üzerindeki uzun çim, yumuşak ot ve benzeri bitkileri kesmek üzere geliştirilmiştir. Tri-Arc™ bıçağı (ve uygun korkulukla) donatıldığında, çalı da kesebilir. Ürün bir testere bıçağıyla donatılmaya uygun değildir. Kesme düzlemi yaklaşık olarak zemin yüzeyine paralel olmalıdır. Bu ürün kesme düzleminin zemin yüzeyine paralel olmadığı durumlarda çitleri, çalıları veya diğer bitkileri kesmek veya biçmek için kullanılmamalıdır. Başka herhangi bir amaçla kullanmayın. UYARI Yaralanma riskini azaltmak için kullanıcı ürünü kullanmadan önce kullanıcı kılavuzunu okuyup anlamalıdır. UYARI Bu kılavuzda yer alan tüm talimatları ve güvenlik kurallarını vb. tamamen okuyana ve anlayana kadar ürünü kullanmaya çalışmayın. Bunlara uymamak yangın, elektrik çarpması veya ciddi fiziksel yaralanmanın meydana gelebileceği kazalarla sonuçlanabilir. Bu kullanıcı kılavuzunu saklayın ve güvenli şekilde kullanmaya devam etmek ve bu ürünü kullanabilecek diğer kişileri bilgilendirmek için sık sık inceleyin. UYARI Bu ürün çocuklar veya fiziksel, zihinsel veya duyusal becerileri kısıtlı kişiler tarafından kullanıma uygun değildir. Ürünle oynamadıklarından emin olmak için çocuklara uygun şekilde nezaret edilmelidir.

GENEL GÜVENLİK UYARILARI

■ Güvenli çalışma için ürünü kullanmadan önce tüm talimatları okuyun ve anlayın. Tüm güvenlik talimatlarına uyun. Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir. ■ Bazı bölgeler ürünün bazı çalışmalarda kullanımına kısıtlama getiren yönetmeliklere sahiptir. Tavsiye için bölgenizdeki yetkili merciye başvurun. ■ Çocukların ve eğitimsiz kişilerin bu üniteyi kullanmasına izin vermeyin. ■ Motoru hiçbir zaman kapalı veya kötü havalandırılan bir alanda çalıştırmayın; egzoz dumanının solunması ölüme neden olabilir. ■ Her kullanım öncesi çalışma alanını temizleyin. İp başlığı veya bıçak tarafından fırlatılabilecek veya içerisinde sıkışabilecek taş, kırık cam, çivi, tel veya ip gibi tüm nesneleri temizleyin. ■ Bu ekipmanı kullanırken koruyucu gözlük ve kulak tıkacı takın. Eğer nesnelerin düşme riskinin bulunduğu bir alanda çalışıyorsanız kask takılmalıdır. ■ Kulak tıkacı operatörün ikaz seslerini duyma becerisini kısıtlayabilir. Çalışma alanının çevresindeki ve içindeki potansiyel tehlikelere karşı dikkatli olun. ■ Kalın ve uzun pantolon, kaymaz koruyucu ayakkabı ve eldiven takın. Bol kıyafetler, kısa pantolon giymeyin, herhangi bir takı takmayın veya çıplak ayakla kullanmayın. ■ Saçlarınız uzunsa hareketli parçalara dolaşmasını önlemek için omuz seviyesinin üzerinde toplayın. ■ Etraftaki herkesi, çocukları ve evcil hayvanları en az 15 m uzakta tutun. Eğer herhangi biri bu alana girerse ürünü durdurun. ■ Ürünü hiçbir zaman yorgunken,hastayken veya alkol, uyuşturucu veya ilaç etkisi altındayken kullanmayın. ■ Kötü aydınlatmalı koşullarda kullanmayın. Operatörün potansiyel tehlikeleri belirlemesi için net, kısıtlanmamış görüşe ihtiyacı vardır. ■ Yere sağlam basın ve dengenizi her zaman koruyun. Yukarıya doğru erişmeye çalışmayın. Yukarıya erişmeye çalışmak dengenizi kaybetmenize veya sıcak yüzeylere temas etmenize neden olabilir. ■ Vücudunuzun tüm uzuvlarını hareketli parçalardan uzak tutun. ■ Susturucu veya ürünün silindiri etrafındaki alana dokunmayın, bu parçalar çalışma nedeniyle ısınır. ■ Herhangi bir ayar yapmadan önce mutlaka motoru durdurup soğumasını bekleyin. ■ Yakıt karıştırırken veya yakıt deposunu doldururken sigara içmeyin. ■ Yakıtı yakıt için onaylı bir konteyner içerisinde karıştırın ve depolayın. ■ Yakıtı kıvılcımın ve alevin olmadığı açık alanlarda karıştırın. Dökülen yakıtı silin. Motoru çalıştırmadan önce yakıt dolum yerinden 9 m uzaklaştırın. ■ Yakıt doldurmadan önce motoru durdurun ve ürünün soğumasını bekleyin. ■ Motorun soğumasını bekleyin; yakıt deposunu boşaltın ve üniteyi araçla taşımadan önce hareket etmemesi için sabitleyin. ■ Aşağıdakilerden önce, motoru mutlaka durdurup bütün hareketli aksamın durduğundan emin olun: ● servis ● ürün gözetimsiz bıraktığınızda ● ürününüzün temizlenmesi ● aksesuarların değiştirilmesi ● tıkanıklıkların giderilmesi ● bir nesneye çarptıktan sonra herhangi bir hasara karşı kontrol ● ürün anormal derecede titreyerek çalışıyorsa herhangi bir hasara karşı kontrol ● bakım yapma ● bıçağın sökülmesi ● bıçağın takılması175 Türkçe |

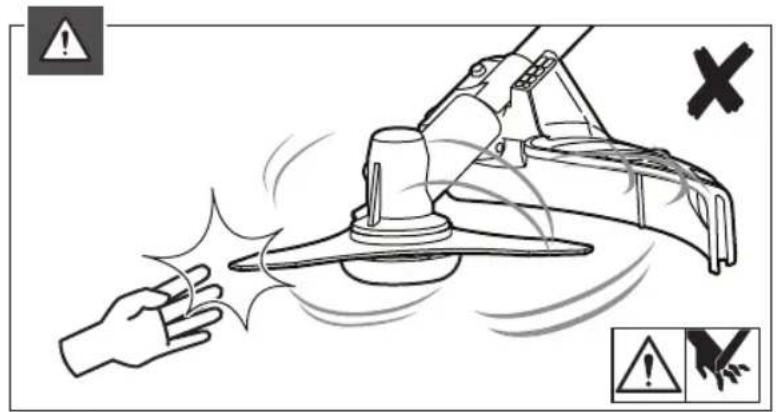

UYARI Asla bu kılavuzda Ryobi tarafından belirtilmemiş kesici aksam veya eklenti kullanmayın. Buna çok parçalı metal döner zincirler ve dövücü bıçakların kullanımı da dahildir. Kullanım sırasında kırıldığı bilinen bu parçalar operatöre ya da izleyiciler için ciddi yaralanmaya yönelik yüksek risk oluşturur. UYARI Düşürdükten veya başka bir darbeden sonra inceleme. Ürünü iyice inceleyin ve tüm arıza durumlarını ve hasarları belirleyin. Hasarlı her tür parça yetkili servis merkezi tarafından uygun şekilde onarılmalı veya değiştirilmelidir.

ÇİM MAKASI GÜVENLİK UYARILARI

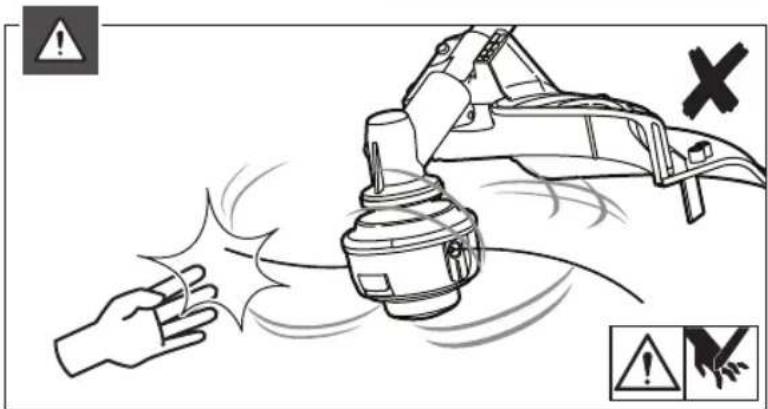

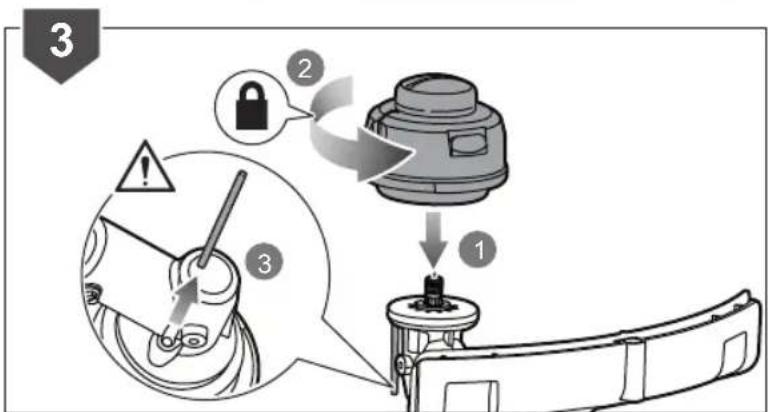

■ Çatlamışsa, kırılmışsa veya herhangi bir şekilde zarar görmüşse ip başlığını değiştirin. Tel kafanın düzgün şekilde takılı olduğundan ve güvenli şekilde sıkıştırıldığından emin olun. Aksi hâlde ciddi yaralanmaya neden olabilir. ■ Islak çim üzerinde kullanmaktan kaçının. ■ Ürünü kullanırken geri geri yürümeyin. ■ Yürüyün, hiçbir zaman koşmayın. ■ Kesme eklentisine takılı olan küçük bıçak, güvenli ve en iyi performans için yeni çekilmiş teli doğru uzunlukta kesmek içindir. Çok keskindir; özellikle ürünü temizlerken dokunmayın. ■ Havalandırma girişlerinin her zaman birikintiden arındırılmış hâlde tutulduğundan emin olun. ■ Her kullanım öncesi ve her hangi bir darbeden sonra hasarlı parça olmadığını kontrol edin. Kesme araçlarını çatlak ve diğer hasar belirtilerine karşı inceleyin. Arızalı bir anahtarın ya da hasarlı veya aşınmış herhangi bir parçanın yetkili bir servis tarafından gerektiği gibi onarılması ya da değiştirilmesi gerekir. ■ Başlık bağlantısının doğru şekilde takıldığından ve güvenli şekilde sabitlendiğinden emin olun. ■ Tüm korkuluk, deflektör, tutamak, cıvata ve tespit elemanlarının yerlerinde bulunduklarından emin olun. ■ Üründe herhangi bir şekilde değişiklik yapmayın Bu, sizin ve başkalarının yaralanma tehlikesini artırabilir. ■ Kesme başlığında sadece üreticinin yedek ipini kullanın. Başka bir kesme aparatı kullanmayın. ■ Ürünü hiçbir zaman kesme bağlantısı koruması yerinde ve iyi durumda değilken kullanmayın. ■ Kesme sırasında her iki tutamağı da sıkıca kavramayı sürdürün. Tel kafayı göğüs seviyesinin altında tutun. Hiçbir zaman yerden 76 cm veya daha yukarıda bulunan ip başlığı ile kesim yapmayın. ÇALI KESİCİ GÜVENLİK UYARILARI ■ Yukarıdaki kurallar ile birlikte ürünü çalı tırpanı modunda kullanırken bu ek talimatlara uyulmalıdır. ■ Kanatları takar ya da sökerken ağır hizmet tipi eldiven kullanın, kanat kenarları keskindir. ■ Dönerken bıçağa dokunmaya veya durdurmaya çalışmayın. ■ Hareketli bir kanat ciddi yaralanmaya yol açabilir. Bıçak dönmeyi bütünüyle kesene kadar iki elle ürünün kontrolünü sürdürün. ■ Hasar gören tüm bıçakları değiştirin. Her kullanım öncesi bıçağın doğru şekilde takıldığından ve güvenli bir şekilde sabitlendiğinden her zaman emin olun. ■ Sadece üreticinin bu üründe kullanılmak üzere tasarlanmış yedek TRI-ARC bıçağını kullanın. Başka bir kesme aparatı kullanmayın. ■ Hiçbir zaman çapı 13 mm’den büyük malzemeleri kesmeyin. ■ Ürününüz bir kayış takımıyla donatılmıştır. Kayış donanımını ürünün ağırlığını rahatça destekleyecek şekilde ve sağ tarafınızda kalacak gibi sırtınıza asın. ■ Hızlı serbest bırakma mekanizmasını tanıyın ve ürünü kullanmaya başlamadan önce bunu kullanarak pratik yapın. Doğru şekilde kullanılması acil bir durumda ciddi yaralanmaları önleyebilir. Hiçbir zaman kayış tertibatının üzerine ek kıyafet giymeyin, aksi hâlde hızlı serbest bırakma mekanizmasına erişim kısıtlanabilir. ■ Üniteyi depolamadan önce veya taşıma sırasında bıçağı bıçak koruyucu ile koruma altına alın. Üniteyi kullanmadan önce her zaman bıçak koruyucuyu çıkartın. Eğer çıkartılmazsa bıçak koruyucu bıçak dönmeye başladığında fırlayan bir nesneye dönüşebilir. ■ Bıçağı bu üniteyle birlikte kullanırken çok dikkatli olun. Bıçağın itme hareketi dönen bıçak kesemeyeceği herhangi bir nesneyle temas ettiğinde meydana gelebilecek bir tepkidir. Bu temas bıçağın kısa bir süre durmasına ve aniden cihazı çarptığı nesneden “itmesine” neden olabilir. Bu tepki kullanıcının ünitenin kontrolünü kaybetmesine neden olacak kadar şiddetli olabilir. Eğer bıçak takılır, saplanır veya dolanırsa birdenbire bıçak itme hareketi meydana gelebilir. Bunun kesilen malzemeyi görmenin zor olduğu alanlarda meydana gelme ihtimali daha yüksektir. ■ Kolay ve güvenli kesim için kesilen otlara soldan sağa doğru yaklaşın. Beklenmedik bir nesne veya odunsu gövdeyle karşılaşılması durumunda bu, bıçağın itme tepkisini en aza indirebilir. Ürünü kontrol etmek için her zaman iki elinizi de kullanmalısınız. MONTAJ PAKETTEN ÇİKARMA Bkz. sayfa 181-182. Bu ürünün monte edilmesi gerekir. ■ Aleti ve diğer aksesuarları kutudan dikkatlice çıkartın. Paket listesinde listelenen tüm parçaların pakette olduğundan emin olun. ■ Nakliye sırasında hiçbir kırık veya hasarın meydana gelmediğinden emin olmak için ürünü dikkatli bir şekilde inceleyin.176 | Türkçe UYARI Herhangi bir parça eksik ya da hasarlıysa o parçaları değiştirmeden ürünü çalıştırmayın. Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir.

KAYIŞ ASICININ AYARLAMASI

Bkz. sayfa 185/189. Bıçak ya da kesme eklentisi yer yüzeyinden 100 mm ile 300 mm arası yukarıda olacak şekilde kayış asıcıyı rahat ve dengeli bir konumda ayarlayın.

BAĞLARIN KULLANILMASI

Bkz. sayfa 185/189. NOT: Ünitenizle birlikte kayış tertibatını her zaman kullanın. NOT: Ürünü kayış tertibatından çabucak serbest bırakmak için hızlı serbest bırakma tırnağını sertçe çekin.

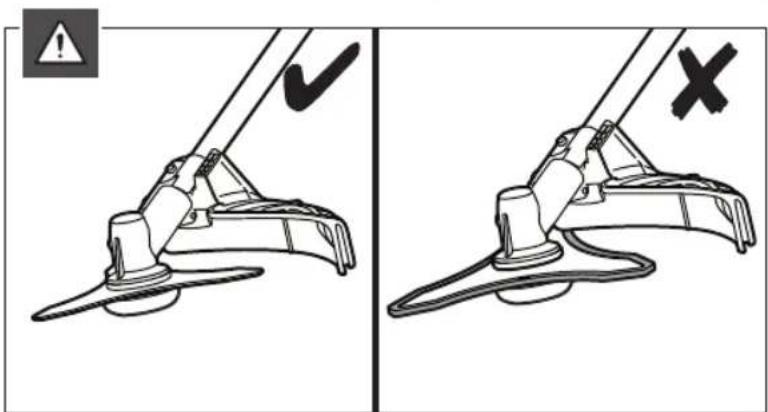

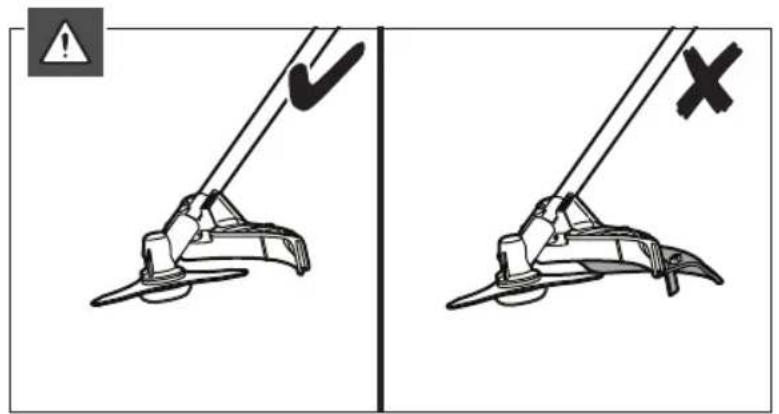

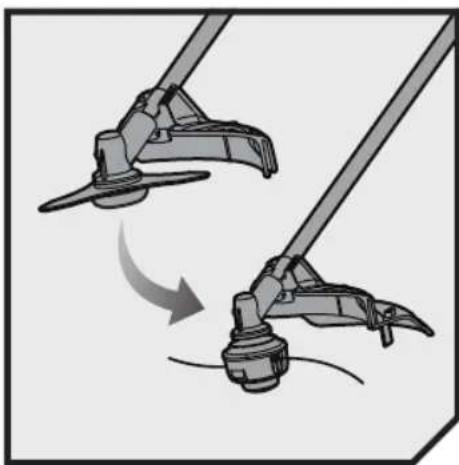

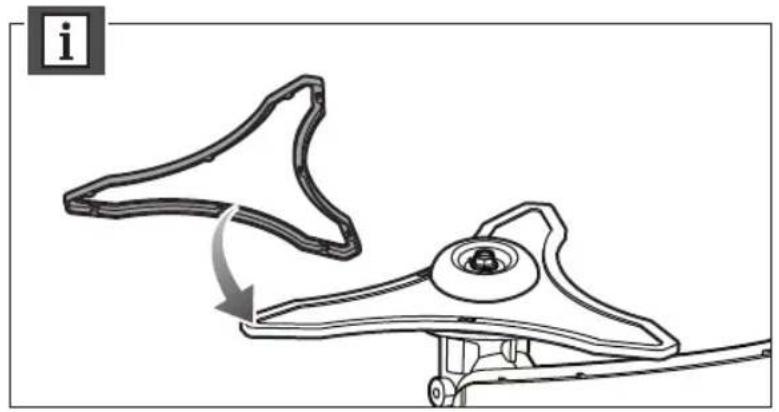

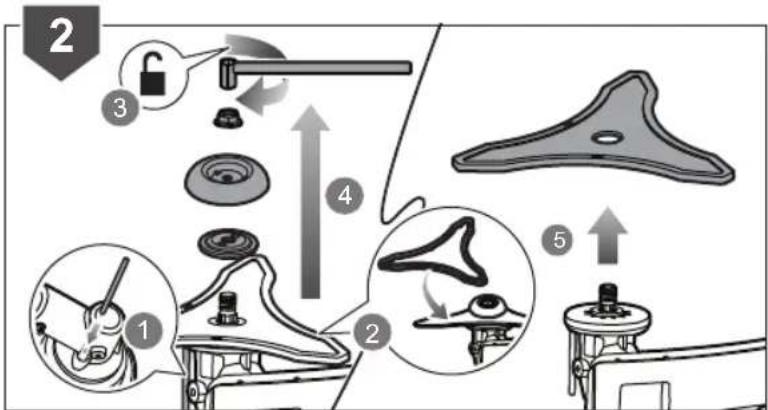

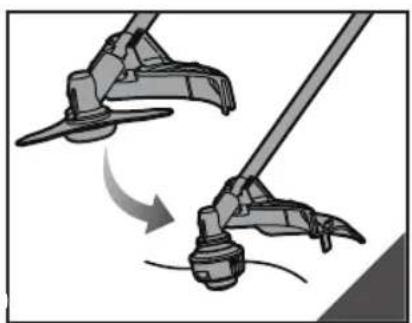

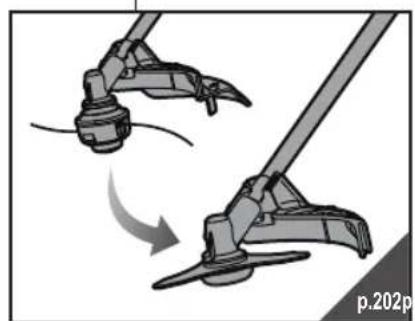

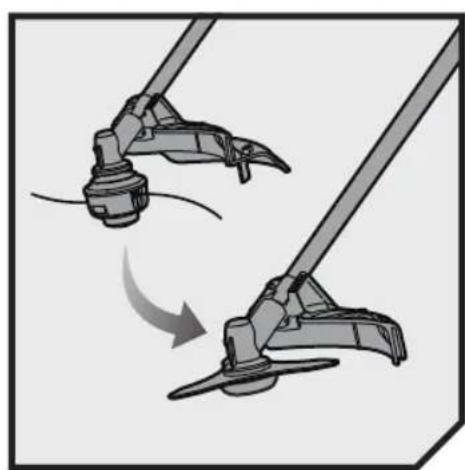

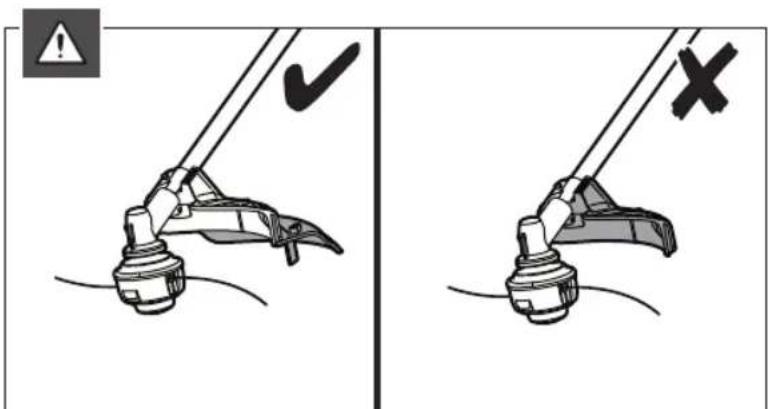

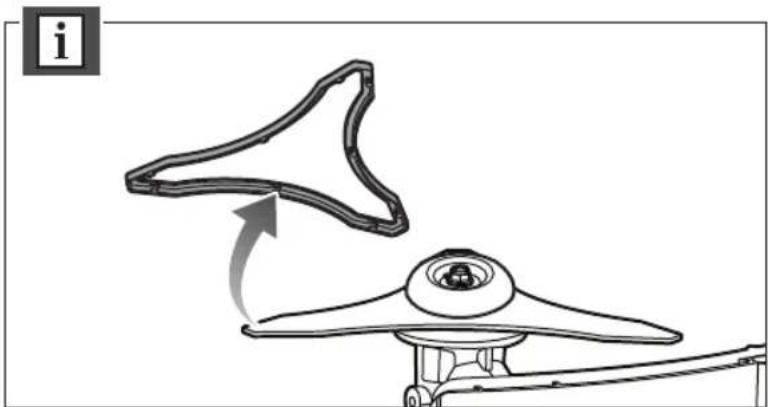

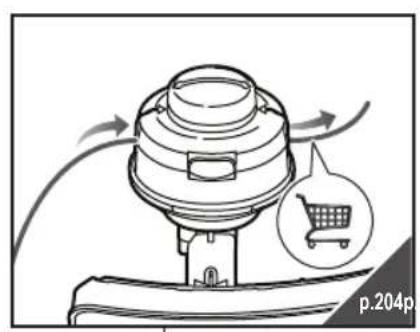

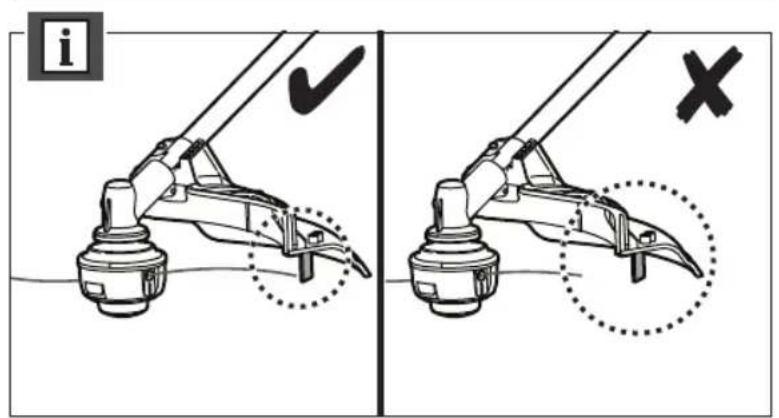

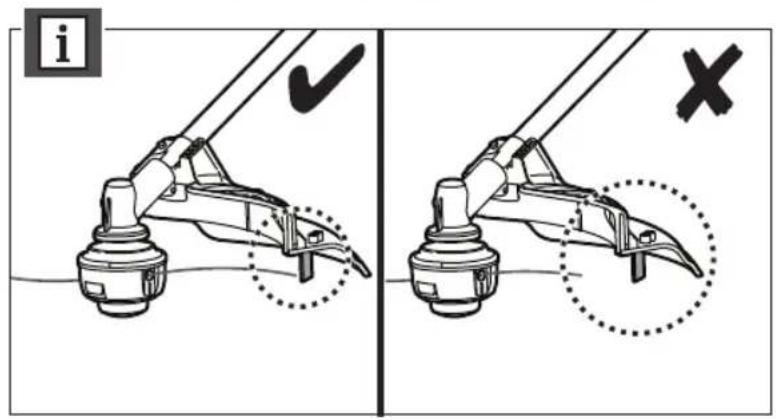

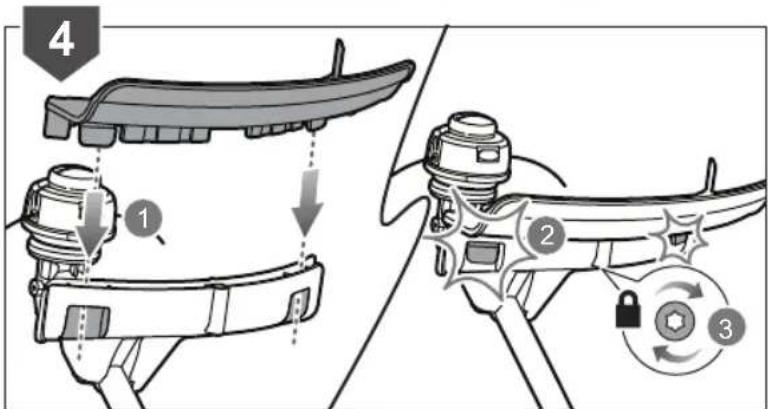

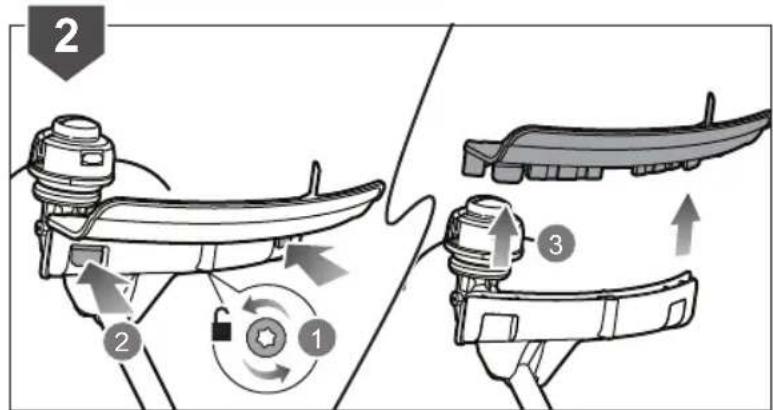

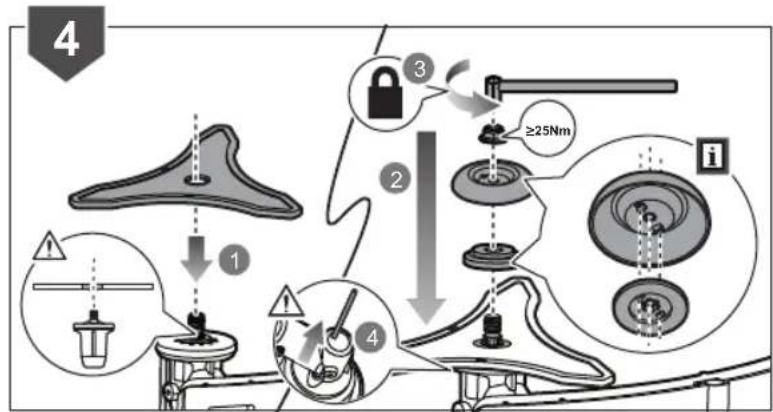

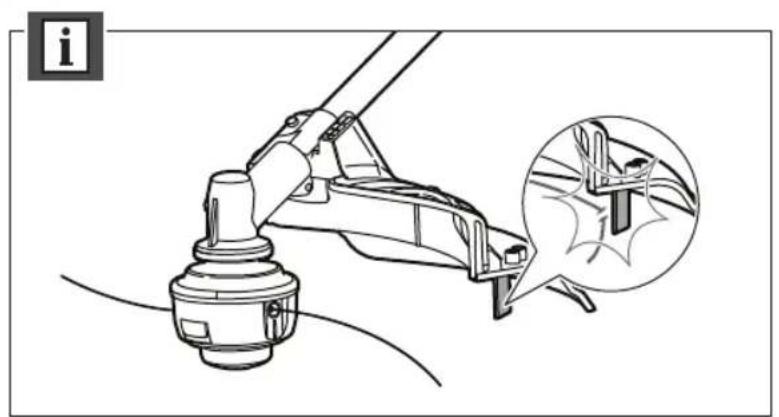

■ ReelEasy™ çim budama başlığını kullanırken çim deflektörünün bıçak muhafazasına takılı olması gereklidir. (Bkz. sayfa 203). ■ Tri-Arc™ bıçağı kullanırken çim deflektörünün bıçak muhafazasından çıkarılması gereklidir. (Bkz. sayfa 202). UYARI Her zaman motoru çalıştırmadan önce dişli şaftını kilitleyen pimi çıkarın (bkz. sayfa 185, adım 4) KULLANİM

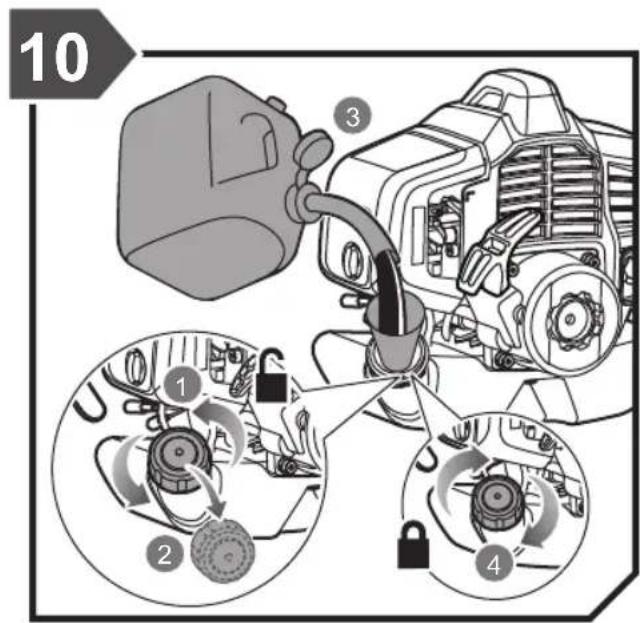

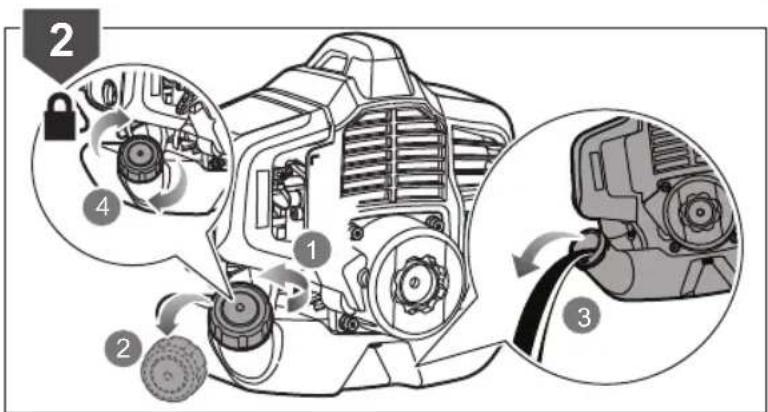

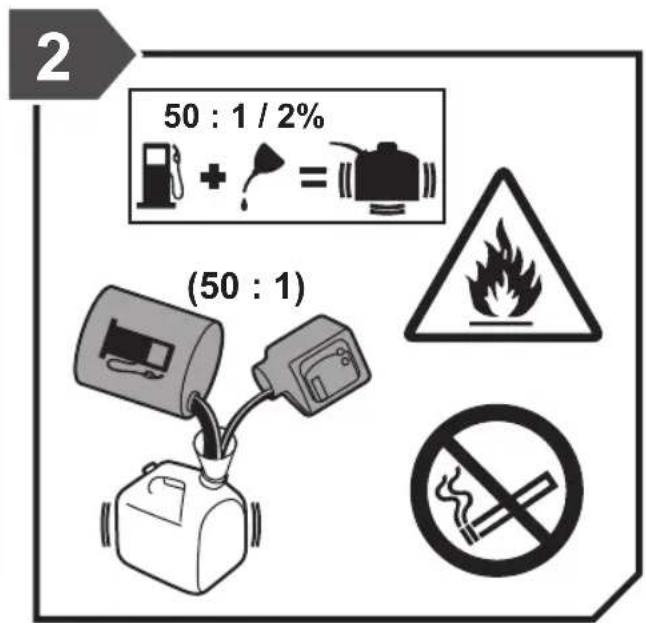

YAKIT VE YAKIT DOLUMU

Bkz. sayfa 184. ■ Yakıtı her zaman dikkatli bir şekilde taşıyın, son derece yanıcıdır. ■ Bu ürüne bir 2 zamanlı motor ile güç sağlanır ve benzin ve 2 zamanlı motor yağının önceden karıştırılmasını gerektirir. Kurşunsuz benzin ve 2 zamanlı motor yağını benzin için onaylı temiz bir konteynerde önceden karıştırın. ■ Bu motorun 91 ([R + M] / 2) veya üzeri oktanla otomobillerde kullanıma yönelik kurşunsuz benzinle kullanılması onaylanmıştır. ■ Akaryakıt istasyonlarındaki hiçbir önceden karıştırılmış benzini / yağı kullanmayın. ■ Sadece sentetik 2 zamanlı motor yağı kullanın. Otomobil yağı veya 2 zamanlı dış motor yağı kullanmayın. ■ %2 sentetik 2 zamanlı motor yağını benzinle karıştırın. Bu oran 50:1’dir. ■ Yakıt doldurmadan önce her seferinde yakıtı iyice karıştırın. ■ Küçük miktarlarda karıştırın. 30 günlük kullanılabilir miktardan daha fazla miktarlarda karıştırmayın. Yakıt dengeleyici içeren sentetik 2 zamanlı motor yağının kullanılması önerilir. DEPONUN DOLDURULMASI ■ Kirlenmeyi önlemek için yakıt kapağının etrafındaki yüzeyi temizleyin. ■ Basıncı tahliye etmek ve yakıtın kapağın etrafından kaçmasını önlemek için yakıt kapağını yavaşça gevşetin. ■ Yakıt karışımını depoya dikkatli bir şekilde dökün. Dökülmesini önleyin. ■ Yakıt kapağını değiştirmeden önce contayı inceleyin ve temizleyin. ■ Yakıt kapağını hemen yerine takın ve elinizle sıkın. Dökülen yakıtı silin. Motoru çalıştırmadan önce yakıt dolum yerinden 9 m uzaklaştırın. MOT

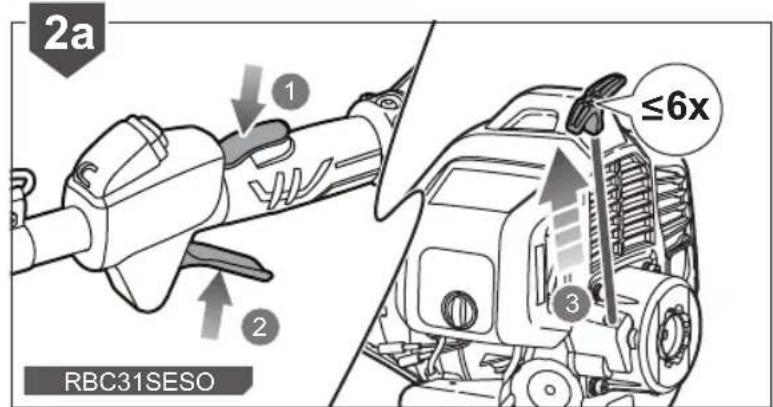

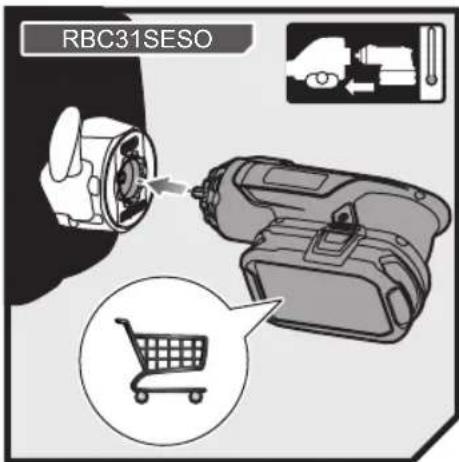

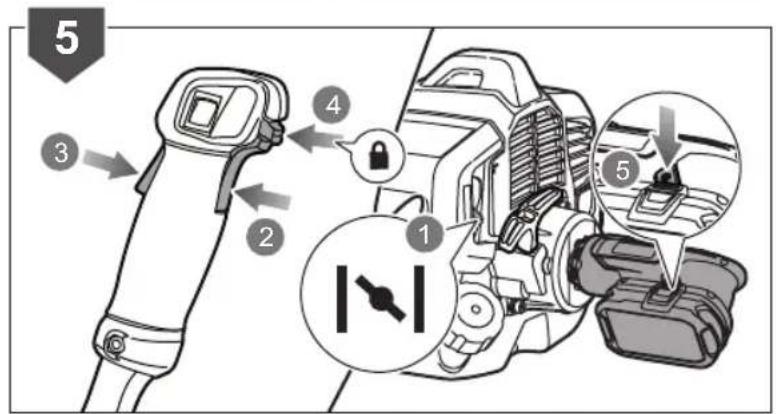

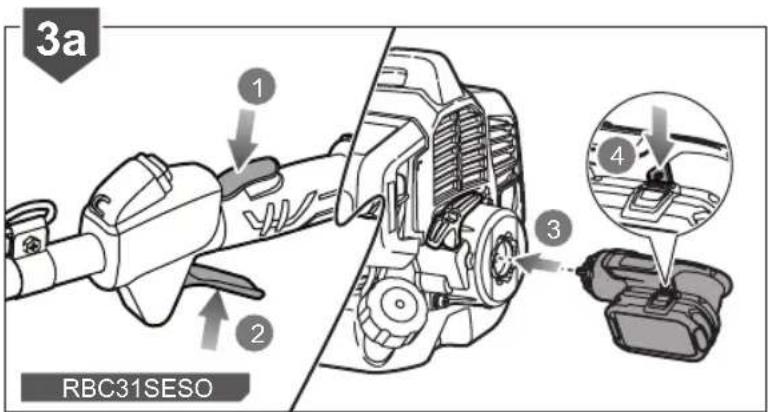

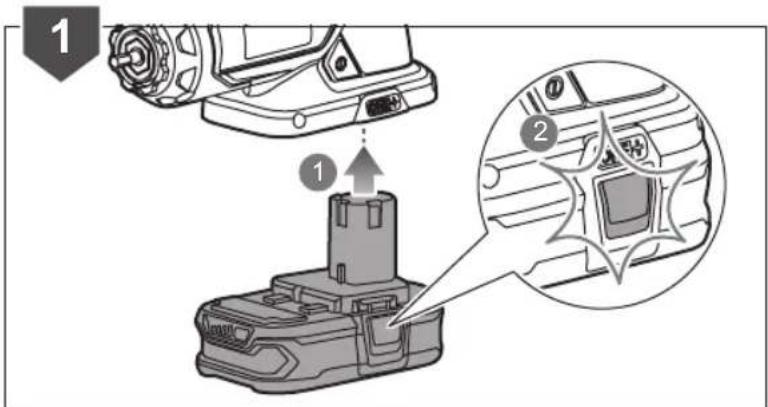

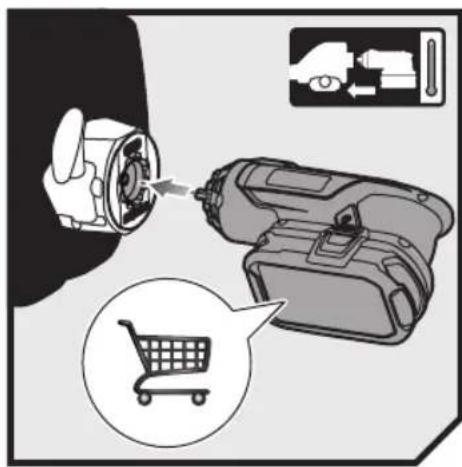

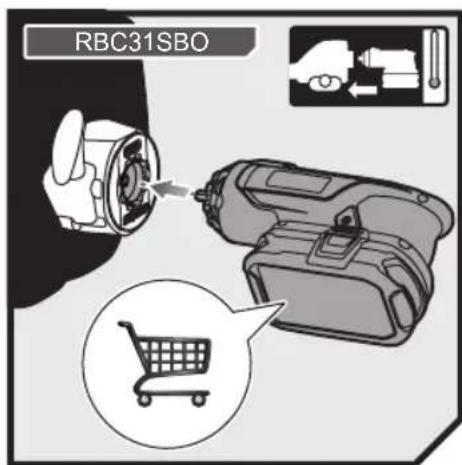

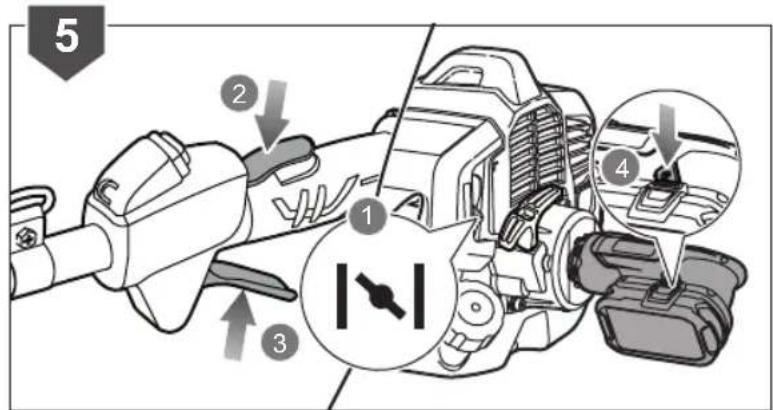

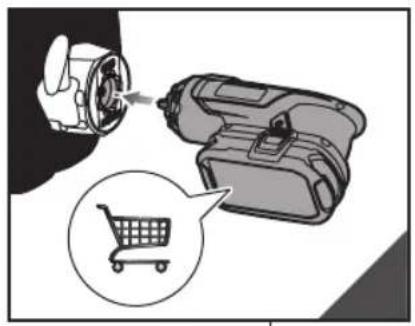

ORU MARŞ MOTORU (OPSİYONEL) KULLANA-

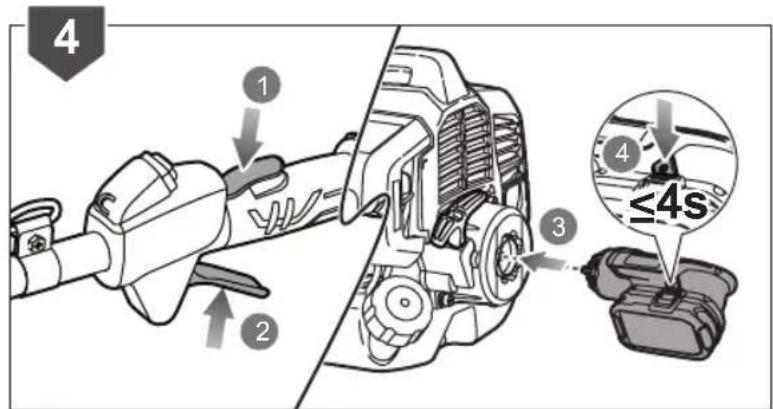

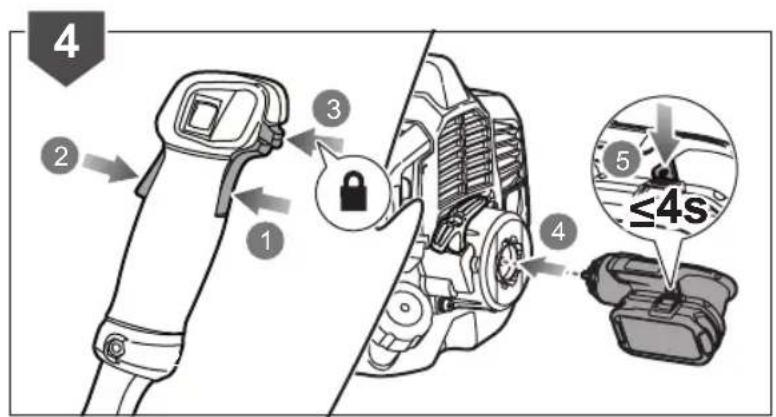

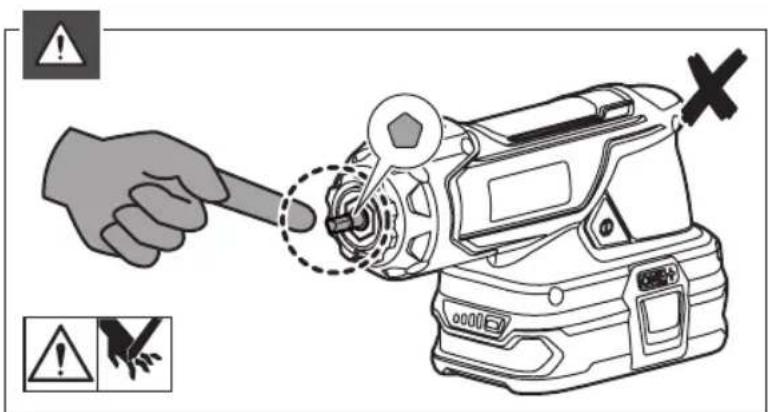

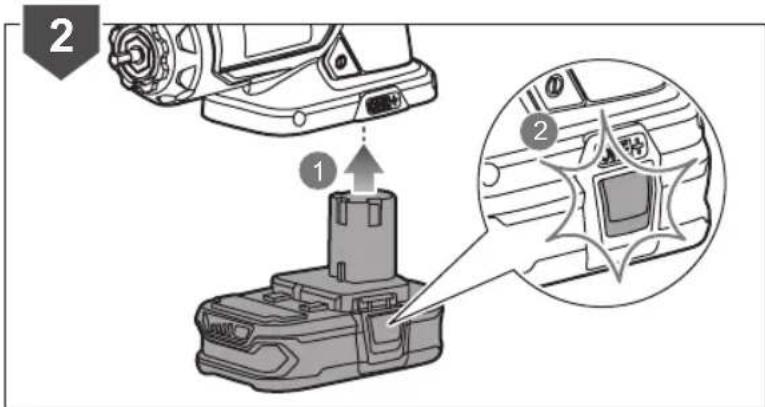

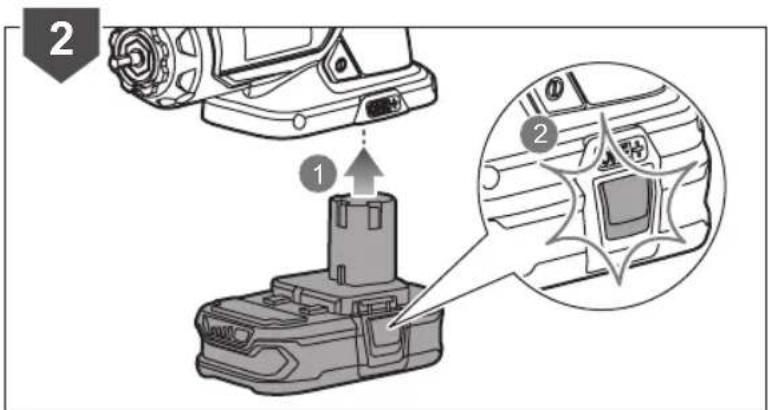

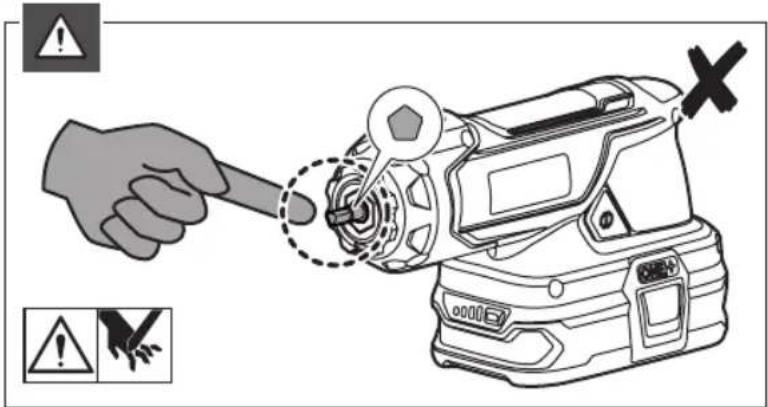

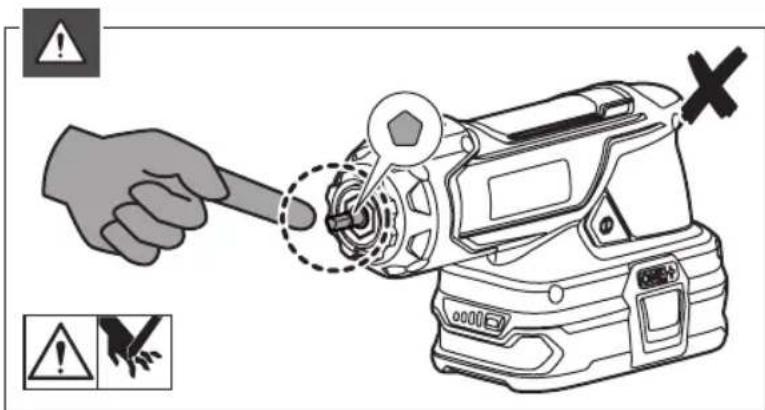

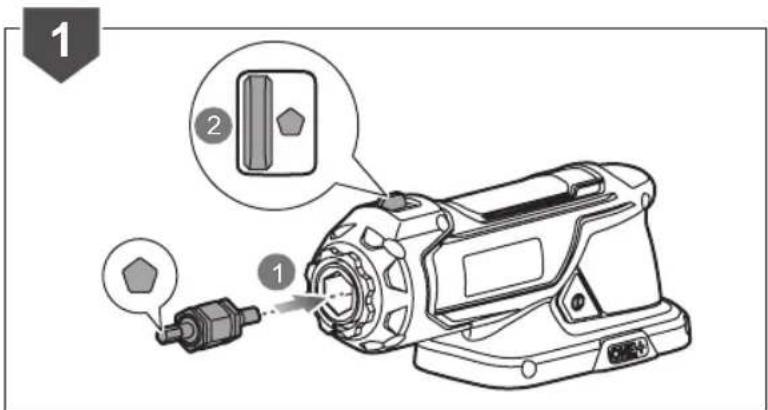

RAK ÇALIŞTIRMAK: Bkz. sayfa 196-201. UYARI Yalnızca Ryobi OES18 elektrikli başlatıcı kullanın. Başka bir marş kullanmak motora hasar verebilir ve ağır yaralanmalara neden olabilir. UYARI Ürünü çalıştırmak için elektrikli başlatıcı kullanmadan önce yanlış kullanım ve ciddi kişisel yaralanmadan kaçınmak için OES18 elektrikli başlatıcının kullanım kılavuzunu tamamen okuyup anlayın. ■ Yalıtımlı şaftı sol elinizle tutun ve başlatıcı uç şaftını motordaki şaft deliğine sokmak için sağ elinizi kullanın. Aksi halde motor çalışmayacaktır. ■ Marş ucunun doğru takıldığından emin olun. NOT: Marş motoru bir emniyet kilidi ile donatılmıştır. Marş motoru milini motorun mil deliğine sokarken düğmeyi basılı tutmayın. Eğer marş motoru doğru takılmazsa marş çalışmayacaktır. ÇİM BUDAMA

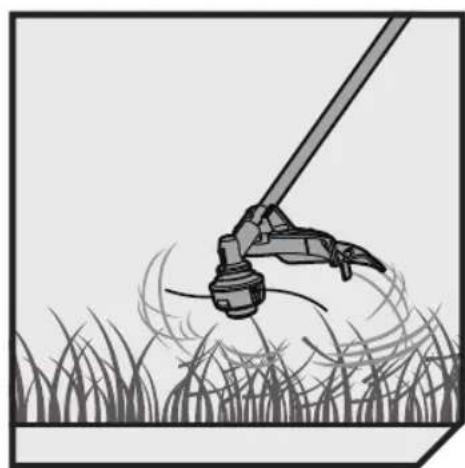

MAKİNESİNİN KULLANIMI

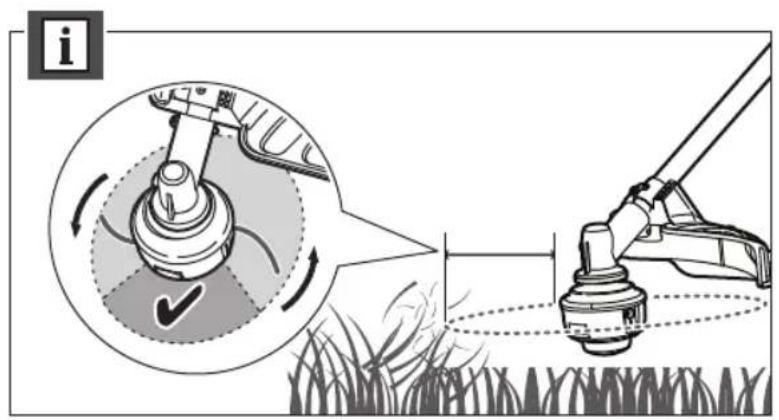

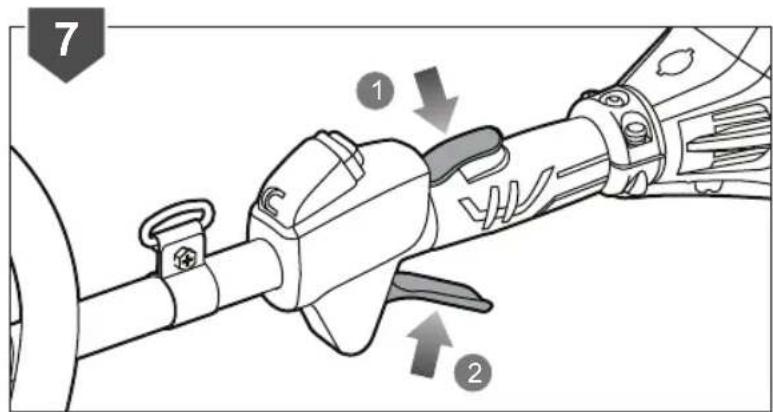

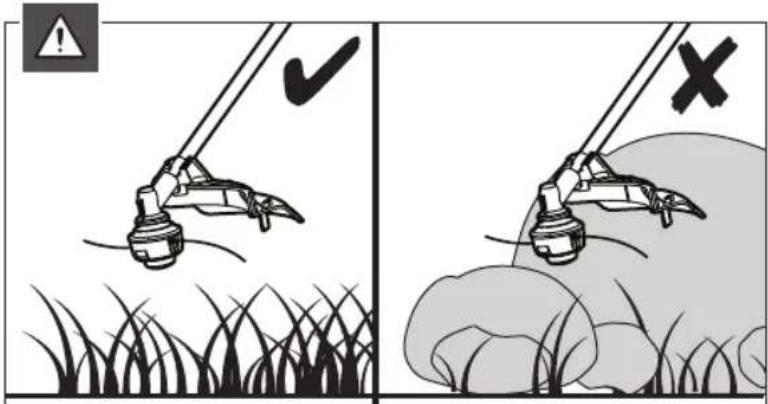

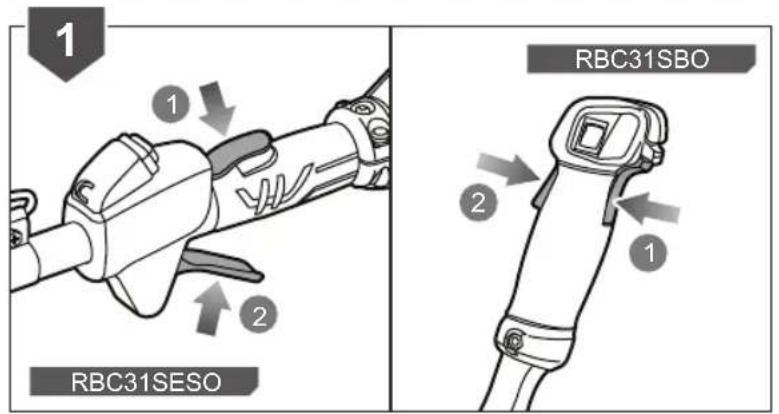

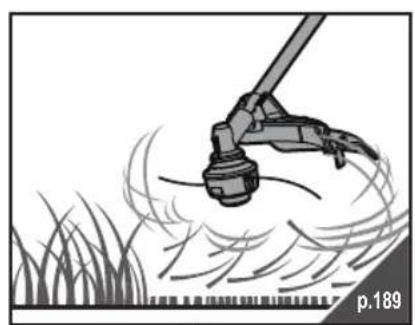

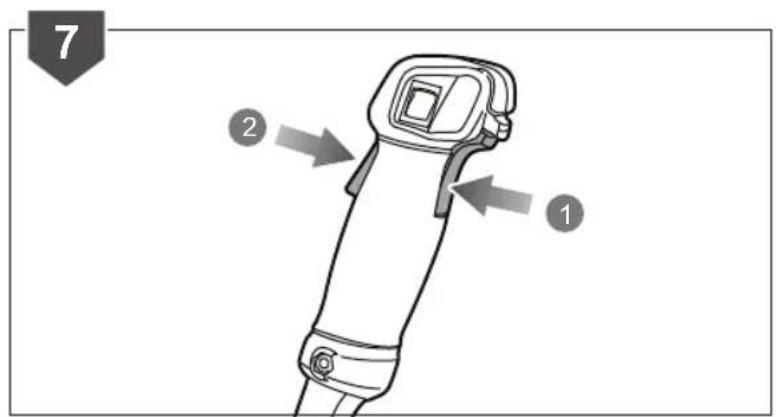

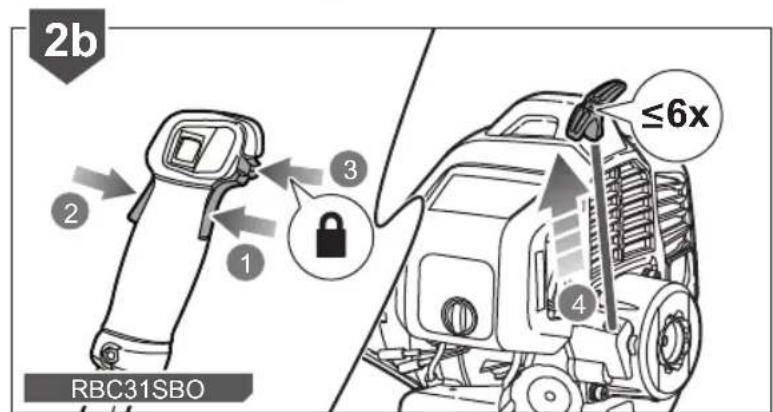

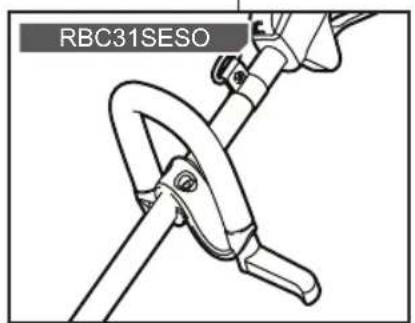

Bkz. sayfa 189. RBC31SESO: Ürünü arka kulbundan sağ elinizle ve ön kulbundan sol elinizle tutun. RBC31SBO: Ürünü tetik kulbundan sağ elinizle ve sol kulbundan sol elinizle tutun. ■ Kullanırken iki elinizle sıkıca tutun. ■ Bu ürün tetik kolu yaklaşık olarak kalça yüksekliğinde rahat bir pozisyonda tutulmalıdır. ■ Ürünü her zaman tam gazda çalıştırın. Yarı gazda uzun süre kesim yapmak susturucudan yağ damlamasına neden olur. ■ Otun aşırı ısınma nedeniyle hasara neden olacak şekilde mil gövdesinin ve mil başlığının etrafına sarılmasını önlemek için uzun çimleri üstten kesin. ■ Kesme araçlarına çim ya da çöp dolanırsa motoru durdurun. Keskin bıçak yaralanmalarından kaçınmak için ağır iş eldivenleri giyin ve çöpü temizleyin. ■ Kesilecek çimin içine doğru itmeyin. Bir yandan diğer177Türkçe |

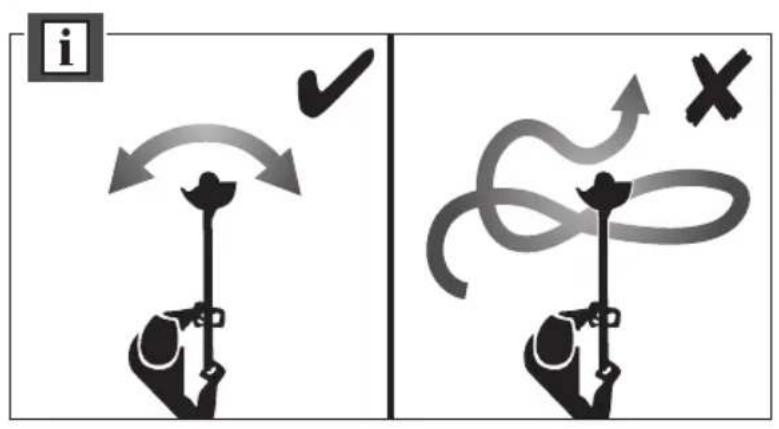

yana doğru kullanın. Yandan yana yapılan her turun sonunda biraz öne doğru ilerletin. ■ Ürünü kesilen alana doğru eğik hâlde tutun. ■ Tehlikeli ortamlarda kullanmayın. ■ Kesimi yapmak için ipin ucunu kullanın; ip başlığını kesilmeyen çime doğru bastırarak zorlamayın. ■ Tel ve kazık çitler ek ip aşınmasına ve hatta kopmasına neden olur. Taş ve tuğla duvarlar, bordürler ve tahta ipin hızlıca aşınmasına neden olabilir. ■ Ağaçlardan ve bodur ağaçlardan kaçının. Ağaç kabuğu, tahta çıtalar, giydirmeler ve çit direkleri ip nedeniyle kolayca zarar görebilir.

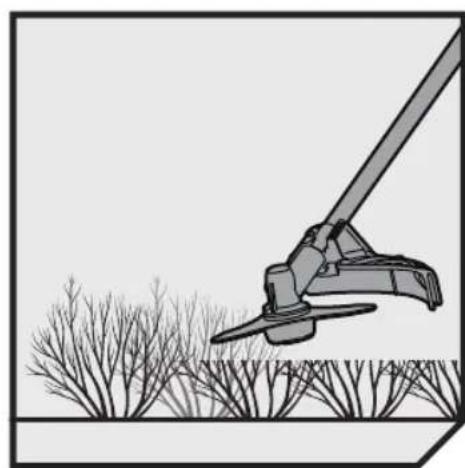

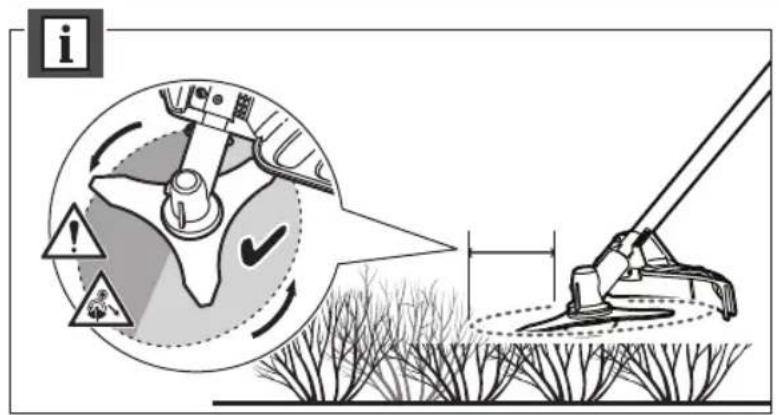

ÇALI TIRPANININ KULLANILMASI

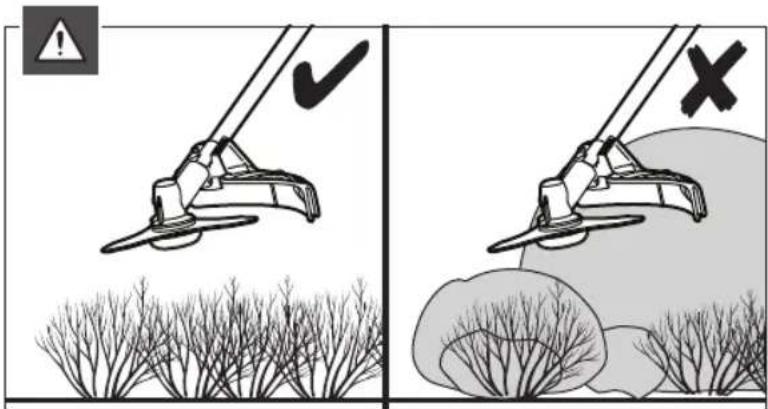

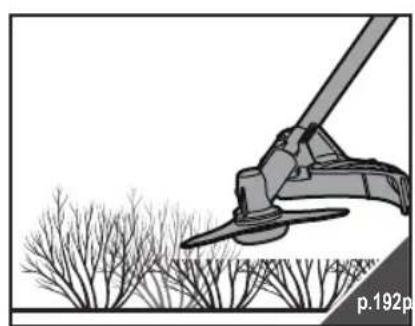

Bkz. sayfa 192. Geri tepme riskini azaltmaya yardı mcı olmak için: Kesilecek malzemenin içine doğru itmeyin. Düzenli hareketlerle sağdan sola ilerletin. Yandan yana yapılan her turun başında biraz öne doğru ilerletin. RBC31SESO: Ürünü arka kulbundan sağ elinizle ve ön kulbundan sol elinizle tutun. RBC31SBO: Ürünü tetik kulbundan sağ elinizle ve sol kulbundan sol elinizle tutun. ■ Bu ürün tetik kolu yaklaşık olarak kalça yüksekliğinde rahat bir pozisyonda tutulmalıdır. ■ Sıkıca tutun ve her iki ayağınız üzerinde dengede durun. Kesme bıçağının geri tepme tepkisi nedeniyle dengenizi kaybetmeyeceğiniz bir pozisyona geçin. ■ Kayışlı askıyı rahat bir konuma ayarlayın. ■ Bıçağı bu üniteyle birlikte kullanırken çok dikkatli olun. Bıçağın itme hareketi dönen bıçak kesemeyeceği herhangi bir nesneyle temas ettiğinde meydana gelebilecek bir tepkidir. Bu temas bıçağın kısa bir süre durmasına ve aniden cihazı çarptığı nesneden “itmesine” neden olabilir. Bu tepki kullanıcının ünitenin kontrolünü kaybetmesine neden olacak kadar şiddetli olabilir. Eğer bıçak takılır, saplanır veya dolanırsa birdenbire bıçak itme hareketi meydana gelebilir. Bunun kesilen malzemeyi görmenin zor olduğu alanlarda meydana gelme ihtimali daha yüksektir. Kolay ve güvenli kesim için kesilen otlara soldan sağa doğru yaklaşın. Beklenmedik bir nesne veya odunsu gövdeyle karşılaşılması durumunda bu, bıçağın itme tepkisini en aza indirebilir.

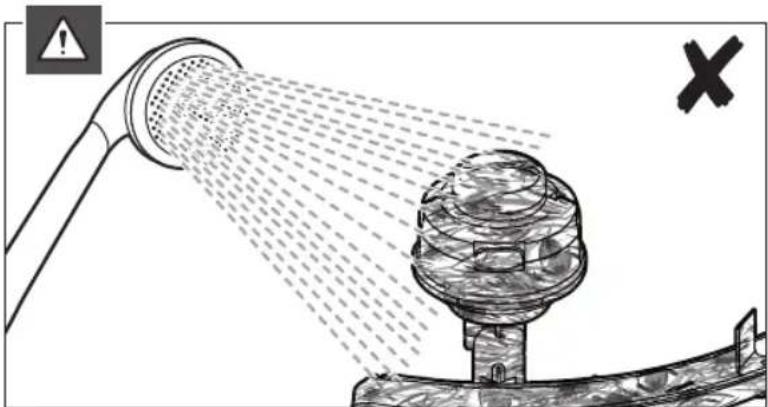

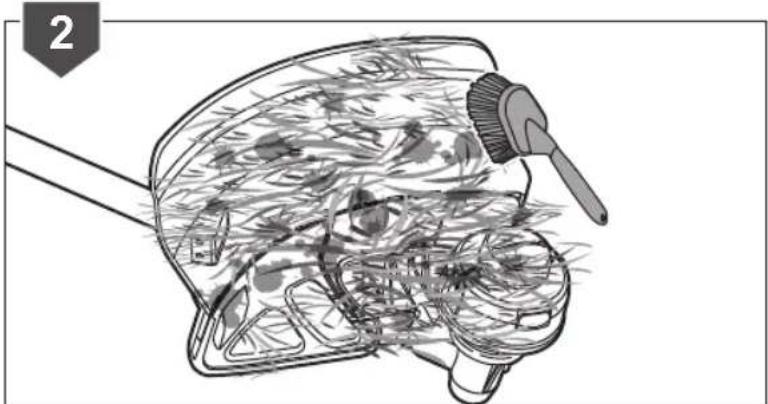

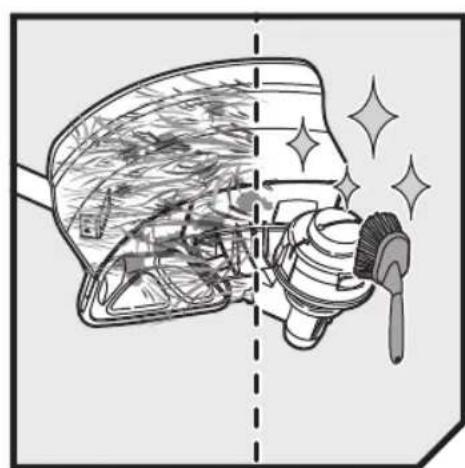

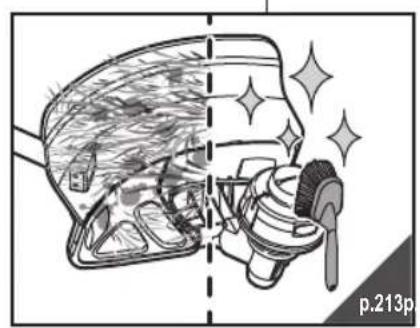

■ Motoru durdurun ve depolamadan veya taşımadan önce soğumasını bekleyin. ■ Üründeki tüm yabancı maddeleri temizleyin. ■ Kesici bıçak takılması halinde, bıçağı bir bıçak koruyucusuyla örtün. ■ Depodaki tüm yakıtı benzin için onaylı bir konteyner içine boşaltın. Yakıt kapağını uygun şekilde yerine takmayı ve sıkmayı unutmayın. ■ Motoru durana kadar çalıştırın. Bu, bayatlayabilecek ve yakıt sisteminde vernikli ve yapışkan bir madde bırakabilecek tüm yakıtı giderecektir. ■ Çocukların erişemeyeceği serin, kuru ve iyi havalandırılan bir yerde depolayın. Bahçe kimyasalları ve buz çözücü tuzlar gibi korozif maddelerden uzak tutun. Açık alanda depolamayın. ■ Taşınacağı zaman insanların yaralanmasını veya ürünün zarar görmesini önlemek amacıyla ürünü hareket etmemesi veya düşmemesi için sabitleyin. ■ Ürünü hiçbir zaman motor çalışırken elinizle veya araçla taşımayın. ■ Benzinin güvenli şekilde depolanması ve taşınması için tüm devlet yönetmeliklerine ve yerel yönetmeliklere uyun. Fazla yakıt diğer 2 zamanlı motor ile sevk sağlanan ekipmanlarda kullanılabilir.

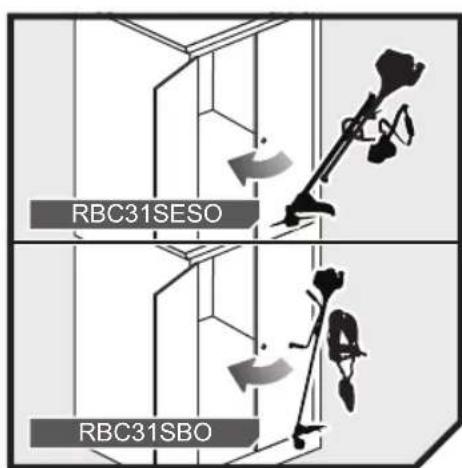

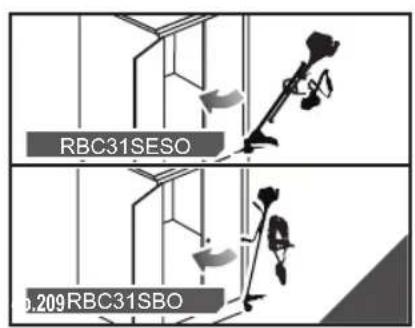

İ DEPOLAMA ■ Motoru durdurun ve depolamadan önce soğumasını bekleyin. ■ Üründeki tüm yabancı maddeleri temizleyin. ■ Çocukların erişemeyeceği serin, kuru ve iyi havalandırılan bir yerde depolayın. ■ Bahçe kimyasalları ve buz çözücü tuzlar gibi korozif maddelerden uzak tutun. ■ Açık alanda depolamayın. BAKİM UYARI Sadece orijinal üreticinin yedek parçalarını, aksesuarlarını ve ek parçalarını kullanın. Aksi hâlde olası yaralanmalara, zayıf performansa neden olabilir ve garantinizi geçersiz kılabilir. UYARI Kesme eki rölanti modunda dönmelidir. Eğer bu sonuç tatmin edici değilse kavramanın ayarlanması veya makinenin nitelikli bir teknisyen tarafından bakımının yapılması gerekir. UYARI Sızdıran bir yakıt kapağı bir yangın tehlikesidir ve derhal değiştirilmelidir. UYARI Bıçak somunun tek seferlik kullanılan bir naylon girişli kilit somunu olduğuna dikkat edin. Naylon kilitli somunu tekrar kullanmayın. Kurulum/tekrar kurulum esnasında yeni bir naylon girişli kilit somunu kullanın. Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir. UYARI Bıçağı takarken somun torkunun ≥ 25Nm olduğ undan emin olun. Bu uyarıya dikkat etmemek ciddi yaralanma ile sonuçlanabilir. (bkz. sayfa 202, adım 4) ■ Herhangi bir ayar yapmadan önce mutlaka motoru178 | Türkçe durdurup soğumasını bekleyin. ■ Sadece bu kılavuzda açıklandığı şekilde ayar veya onarım yapabilirsiniz. Diğer onarım çalışmaları için ürünün servisini yetkili bir servis temsilcisine yaptırın. ■ Hatalı bakımın sonuçları arasında performans kaybına neden olan aşırı karbon birikimi ve susturucudan damlayan siyah yağ artığı tahliyesi yer olabilir. ■ Yedek tel olarak yalnızca bu kılavuzun spesifikasyonlar tablosunda belirtilen çapta naylon tel kullanın. ■ Yeni kesme telini çektikten sonra her zaman çalışmaya başlamadan ürünü normal çalışma konumuna getirin. Her kullanım sonrası ürünü yumuşak ve kuru bir bezle temizleyin. ■ Fiziksel yaralanma riskini önlemek için tüm korumaların, kayışların, deflektörlerin ve kulpların doğru ve güvenli şekilde takıldığından emin olun. BAKIM PLANI Tutturucunun iyice sıkıldığını kontrol edin Her kullanım öncesi Muayene: Kesme eki rölanti modunda dönmelidir.

Her kullanım öncesi Yakıt hortumunu kontrol edin Her kullanım öncesi Tüm hortum bağlantılarını kontrol edin Her kullanım öncesi Yakıt deposunu ve fi ltreyi temizleyin

Her 3 ayda veya 50 saat kullanımda bir Yakıt fi ltresini değiştirin

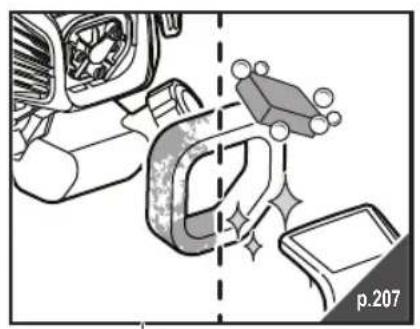

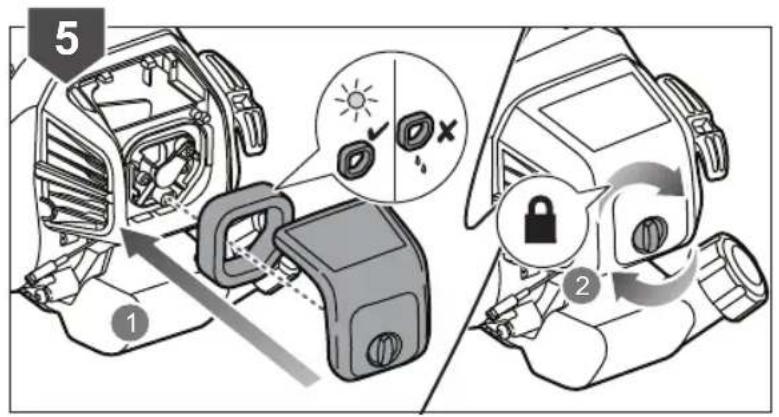

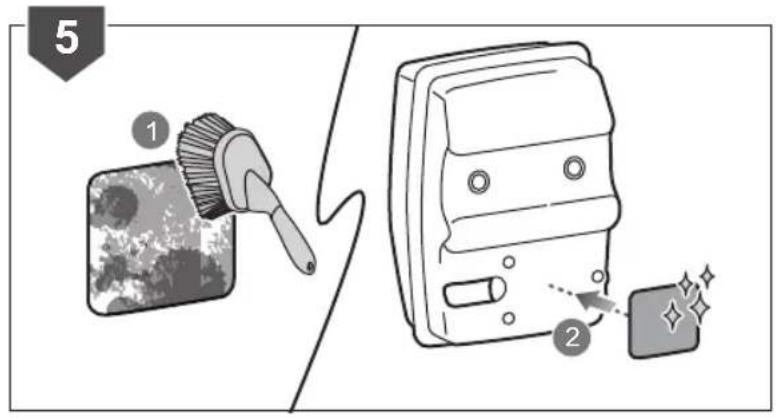

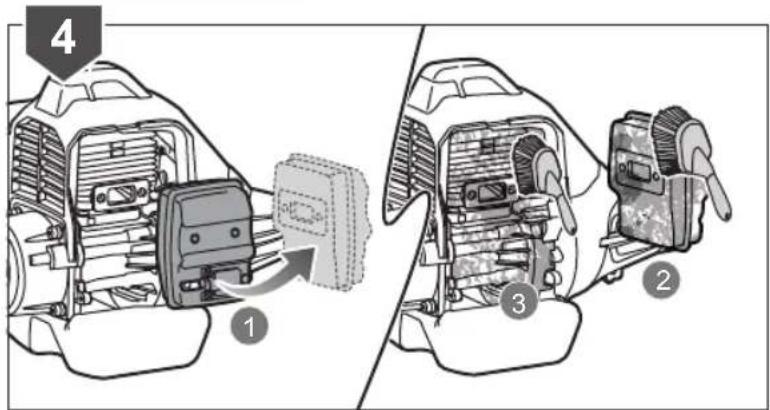

Her yıl ya da 300 saat çalışmadan sonra Yakıt kapağı ya da (varsa) yakıt deposu buhar havalandırmasında sızıntı olup olmadığını kontrol edin Her kullanım öncesi Hava fi ltresini temizleyin. Her 25 saatte Hava fi ltresini değiştirin Her yıl ya da 300 saat çalışmadan sonra Bujiyi temizleyin ya da ayarlayın Her 6 ayda veya 100 saat kullanımda bir Bujiyi değiştirin Her yıl ya da 300 saat çalışmadan sonra Kıvılcım tutucuyu temizleyin Her 25 saatte Yeni bir kıvılcım tutucuyla değiştirin. Her yıl ya da 300 saat çalışmadan sonra

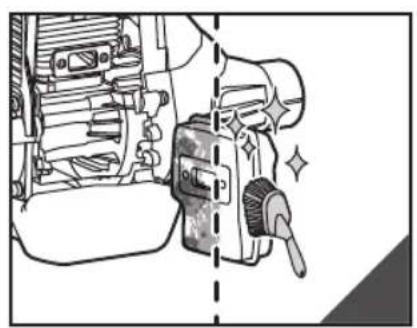

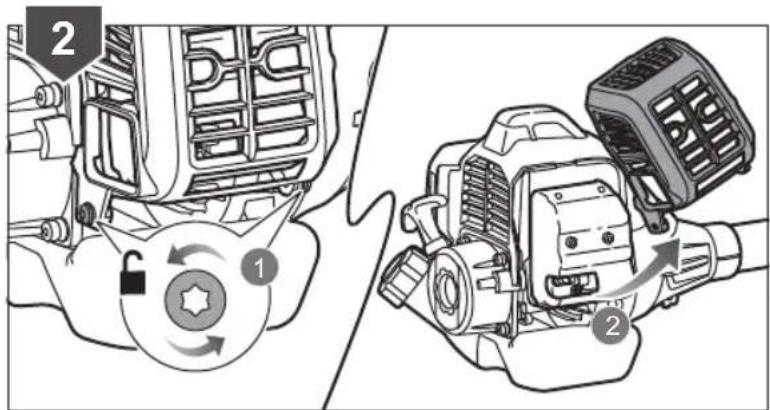

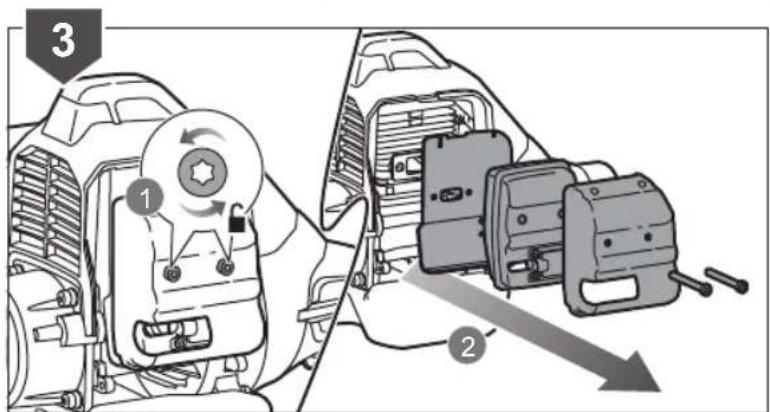

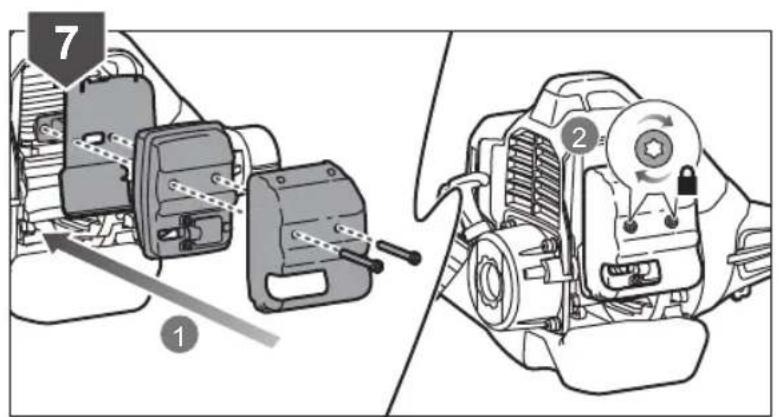

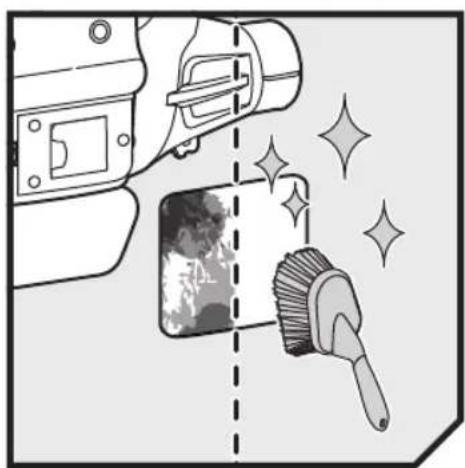

SUSTURUCUNUN TEMİZLENMESİ Her 25 saatte 1 Bu çalışmalar sadece yetkili bir servis merkezi tarafından yapılmalıdır. 2 Bu gereksinim karşılanmadıysa tamir ya da ayarlama için yetkili bir servis merkezi ile iletişime geçin.

Ürün belirtilen şekilde kullanıldığında bile belirli artık risk faktörlerini tamamen ortadan kaldırmak mümkün değildir. Kullanım sırasında aşağıdaki tehlikeler ortaya çıkabilir ve kullanıcının aşağıdaki durumları önlemek için özellikle dikkatli olması gerekir: ■ Kesme aletleriyle temas. – Ürün kullanılmadığı zaman kanat koruyucularının takılı olmasını sağlayın. Ellerinizi ve ayaklarınızı daima bıçaklardan uzak tutun. ■ Titreşim nedeniyle yaralanma. – İş için her zaman doğru aleti kullanın, belirtilen saplardan tutun; çalışma ve maruz kalma süresini sınırlandırın. ■ Gürültüye maruz kalma nedeniyle işitme kaybı meydana gelebilir. – Kulak tıkacı takın ve maruz kalma süresini sınırlandırın. ■ Fırlayan birikintiler nedeniyle göz yaralanması. – Her zaman uygun kulak tıkacı takın. ■ Nesne düşme riski – Eğer herhangi bir nesnenin düşme riski varsa kask takın. Çalı tırpanını kullanırken geri tepme meydana gelebilir. Belirlenmiş tutamakları iki elinizle tutarak gerekli kontrolü sağlayın. Geri tepme riskini düşürmek için bu kullanma kılavuzunun diğer bölümlerindeki talimatları okuyup uygulayın.

El aletlerinden kaynaklanan titreşimlerin belirli kişilerde Raynaud Sendromu adı verilen bir durumu etkilediği bildirilmiştir. Semptomlar içerisinde parmaklarda genellikle soğuğa maruz kaldığında açığa çıkan karıncalanma, hissizlik ve ağarma yer bulunabilir. Kalıtımsal faktörler, soğuğa ve neme maruz kalma, diyet, sigara içme ve çalışma uygulamalarının hepsinin bu semptomların gelişimini etkilediği düşünülmektedir. Titreşim etkilerini azaltmak için kullanıcı tarafından alınabilecek önlemler vardır: ■ Soğuk havada vücut ısınızı koruyun. Ürünü kullanırken ellerinizi ve bileklerinizi sıcak tutmak için eldiven giyin. Soğuk havanın Raynaud Sendromu’nu etkileyen önemli bir faktör olduğu bildirilmiştir. ■ Her kullanım süresinden sonra kan dolaşımını artırmak için egzersiz yapın. ■ Çalıştırmadan önce ürünün doğru şekilde belirlenen çalışma pozisyonunda olduğundan emin olun. ■ Günlük maruz kalma miktarını sınırlayın. Sık çalışma molası verin. Eğer bu durumla ilgili herhangi bir semptom görürseniz çalışmayı derhal bırakın ve bu semptomlar hakkında doktorunuza başvurun.179Türkçe |

UYARI Ürünün uzun süre kullanılması nedeniyle yaralanmalar meydana gelebilir veya kötüleşebilir. Herhangi bir alet uzun süre kullanıldığında düzenli molalar verdiğinizden emin olun.

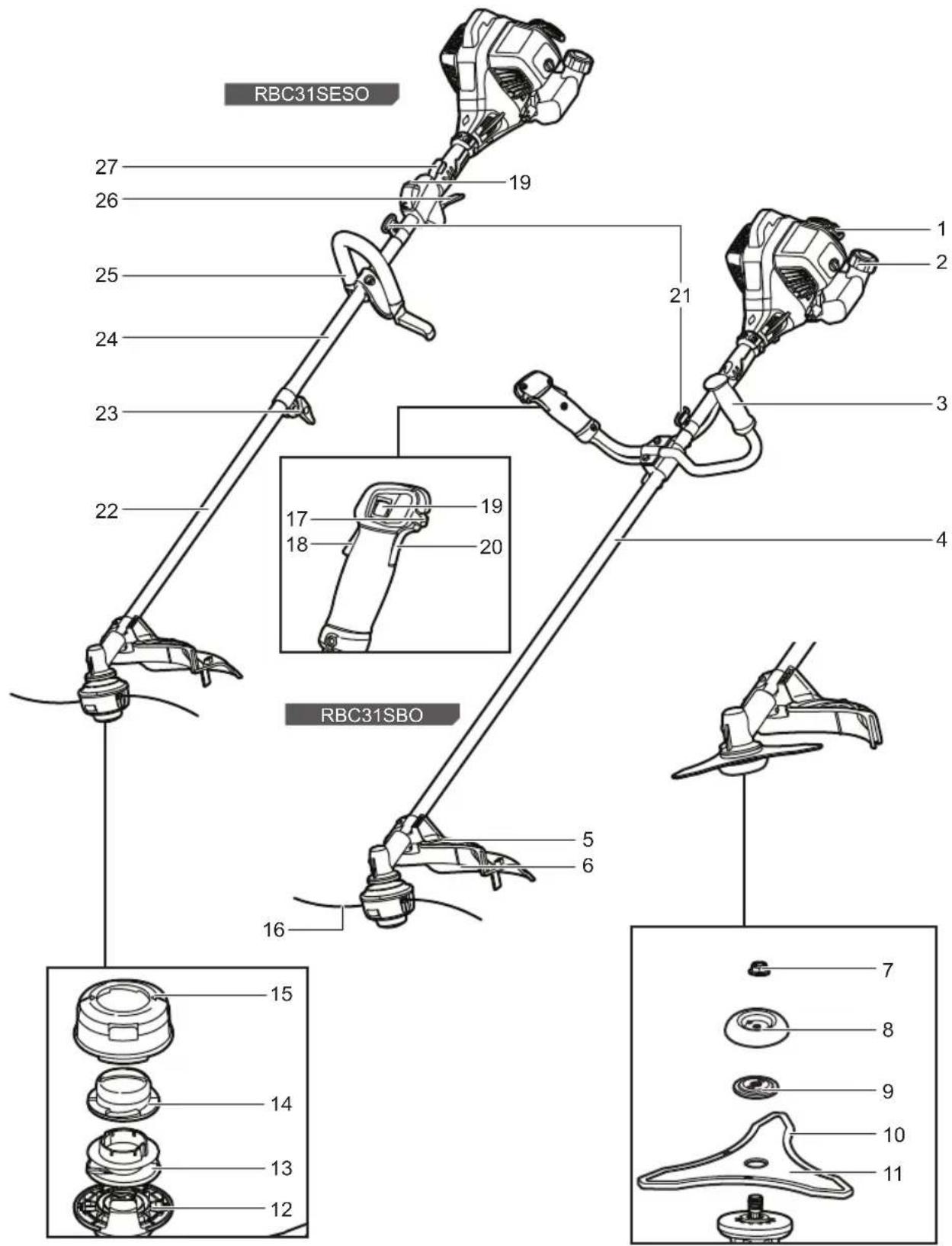

4. RBC31SBO: Tahrik şaftı

12. Üst tel başlık gövdesi

15. Alt tel başlık gövdesi

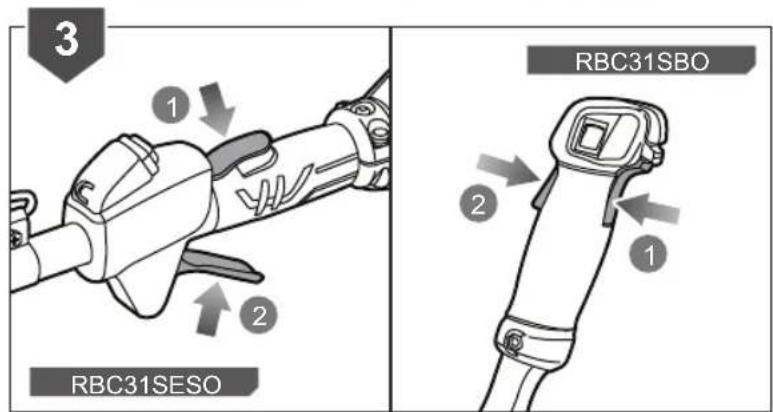

17. RBC31SBO: Gaz kelebeği geçmeli kilidi

18. RBC31SBO: Gaz kelebeği tetiği

20. RBC31SBO: Gaz Kelebeği Geçmeli Kilidi

26. RBC31SESO: Gaz kelebeği tetiği

27. RBC31SESO: Gaz Kelebeği Geçmeli Kilidi

ÜRÜN ÜZERİNDEKİ SEMBOLLER

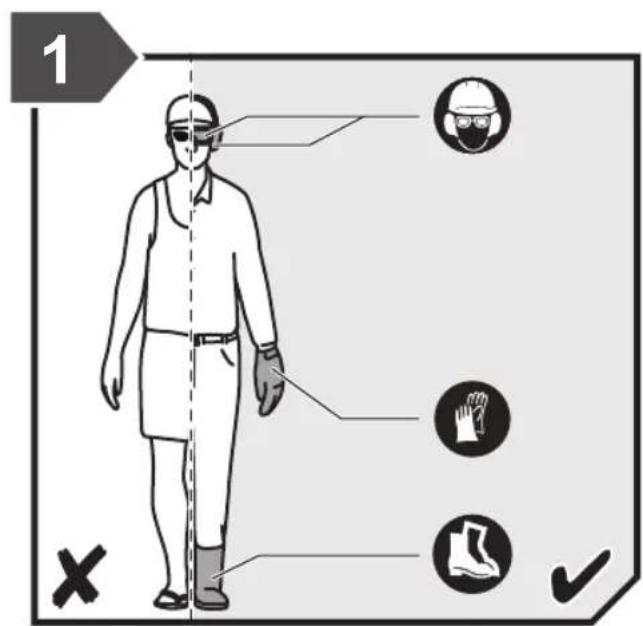

Güvenlik ikazı Ürünü kullanmadan önce tüm talimatları okuyun ve anlayın, tüm uyarılara ve güvenlik talimatlarına uyun. Kulak tıkacı, gözlük ve kask takın. Ürünü kullanırken kaymaz güvenlik ayakkabısı giyin. Kaymaz, ağır iş eldiveni giyin. Fırlayan ve sıçrayan nesnelere dikkat edin. Üçüncü şahısları, özellikle çocukları ve evcil hayvanları çalışma alanından en az 15 m uzakta tutun. Bu koruma tırtıklı testere tipi bıçakla birlikte kullanıma yönelik değildir. Yaralanma veya hasar riskini azaltmak için herhangi bir sıcak yüzeye temas etmekten kaçının. Ellerinizi bıçaklardan uzak tutun. Güvenceli ses gücü seviyesi Çalışma konumu Jikle kolunu “TAM” jikle konumuna getirin. Jikle kolunu “YARIM” jikle konumuna getirin. Bekleme süresi 10 saniye. İÇİNE YAKIT DÖKÜP ÇALIŞMAYA HAZIRLAYIN Hortum puarına 10 kez basın. Marş ipini çekin. Çalıştırmak için gaz kelebeği tetiğini sıkın. Gaz kelebeği geçmeli kilit düğmesine basarak gaz kelebeğini yerine kilitleyin. 91 oktan ([R+M]/2) veya daha yüksek oktanlı motorlu taşıtlarda kullanıma yönelik kurşunsuz benzin kullanın. Hava soğutmalı motorlar için 2 zamanlı motor yağı kullanın. Yakıt karışımını yakıt doldurmadan önce her seferinde iyice karıştırın. Soğuk bir motoru elle çalıştırmak Sıcak bir motoru elle çalıştırmak Soğuk bir motoru marş motoruyla çalıştırmak Sı cak bir motoru marş motoruyla çalıştırmak Düz şaft sembolü: Tel makarası kesici aksama takılırken, operatörün bu simgeyi görüyor olması gerekir. Tri-Arc™ bıçak bu ünite için ve yumuşak otların ve asmaların kesilmesi için uygundur.180 | Türkçe Kanat itmesine dikkat edin Kesme eki için mil dönüş yönü ve maksimum hızı. Çekin: Hızlı serbest bırakma tırnağı Ürünün satın alındığı AB ülkesindeki tüm düzenleyici standartlara uygundur. EurAsian Uygunluk İşareti Ukrayna uygunluk işareti. Aşağıdaki işaret sözcükler ve anlamları bu ürünle ilişkili risk seviyelerinin açıklanmasına yöneliktir. TEHLİKE Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanacak ciddi tehlike içeren bir durumu gösterir. UYARI Önlenmemesi durumunda ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir. İKAZ Önlenmemesi durumunda önemsiz veya orta derece yaralanma ile sonuçlanabilecek potansiyel olarak tehlikeli bir durumu gösterir. İKAZ Güvenlik uyarısı sembolü olmadığında Maddi hasarla sonuçlanabilecek bir durumu gösterir.

про технічне обслуговування.SORUN GİDERME EĞER BU ÇÖZÜMLER SORUNUNUZU ÇÖZMEZSE YETKİLİ SERVİS BAYİNİZİ ARAYIN. Sorun Olası nedeni Çözümü Motor çalışmıyor. 1. Kıvılcım yok. 1. Buji hasar görmüş olabilir. Çıkarın ve pislik ve çatlak açısından gözden geçirin. Yeni bir bujiyle değiştirin.

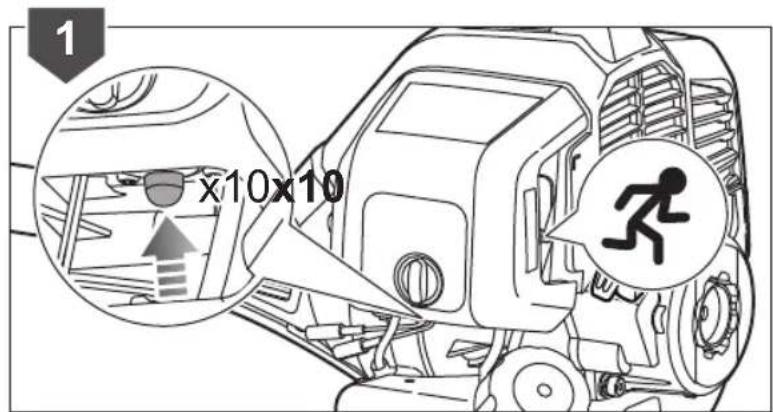

2. Yakıt yok 2. Puar yakıtla dolana kadar hortum puarına basın. Eğer puar dolmazsa

ana yakıt ikmal sistemi tıkanmıştır. Yetkili servis merkezini arayın. Ön ısıtıcı doluysa, motor boğulmuş olabilir. Bir sonraki adıma geçin.

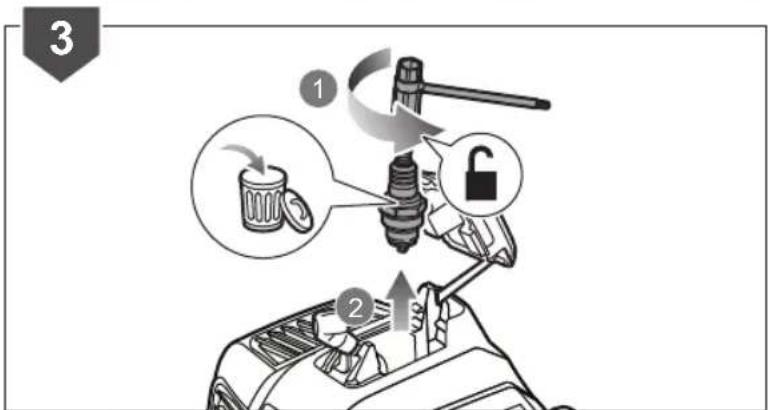

3. Motor taşmaya maruz kalmış. 3. Bujiyi çıkartın. Ürünü buji yere dönük olacak şekilde çevirin.

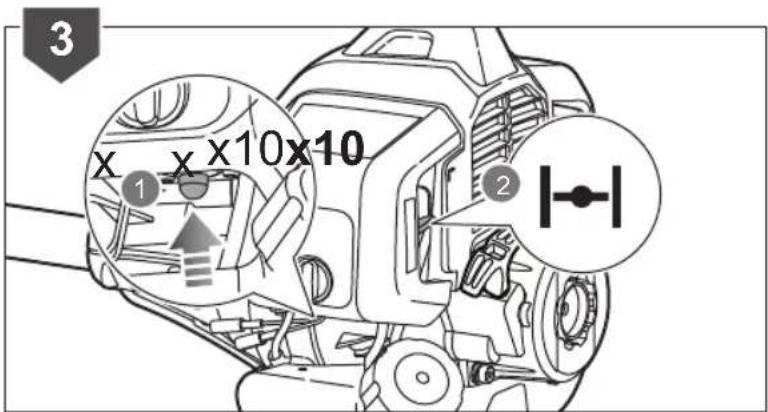

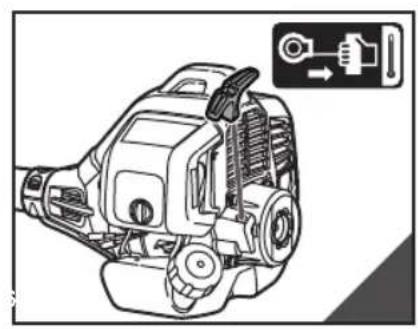

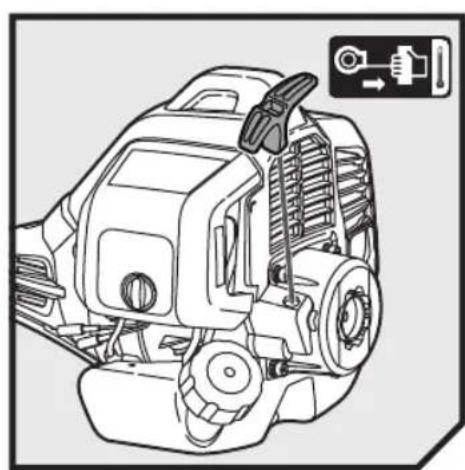

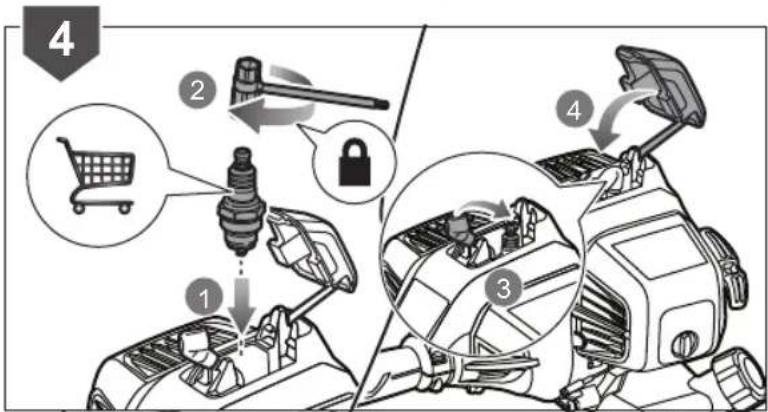

Jikle kolunu konumuna döndürün ve marş kablosunu 10 ila 15 kez çekin. Bu, motordaki fazla yakıtı temizler. Üründeki bütün yakıtı boşaltın. Bujiyi temizleyin ve yeniden takın. Dökülen yakıtı temizleyin ve yeniden çalıştırmadan önce dökülen alandan en az 9 m uzaklaştırın. Jikle kolu konumundayken marşı üç kez çekin. Motor çalışmaya başlamazsa jikle kadranını konumuna çevirin ve ardından normal çalıştırma prosedürünü tekrarlayın. Eğer motor yine çalışmazsa prosedürü yeni bir bujiyle tekrarlayın.

4. Starter ipi şimdi yeni halinden daha

4. Yetkili servis merkezini arayın.

5. Eski yakıt. 5. Sadece önerilen yağ ile karıştırılmış yeni yakıt kullanın. 30 günden

eski yakıt ünitenin çalıştırılmasını önleyebilir. Motor çalışıyor ama hızlanmıyor. Motorun ısınması için yaklaşık olarak üç dakika gerekir. Motorun tamamen ısınmasını bekleyin. Eğer motor üç dakika sonra hızlanmazsa bir servis bayini arayın. Motor çalışıyor ama sadece yarım jiklede yüksek hızda çalışıyor. Carburettor requires adjustment. Yetkili servis merkezini arayın. Motor tam hıza ulaşmıyor ve aşırı duman çıkarıyor.

1. Yağ-yakıt karışımını kontrol edin. 1. Yeni yakıt ve doğru 2 zamanlı motor yağı karışımı kullanın.

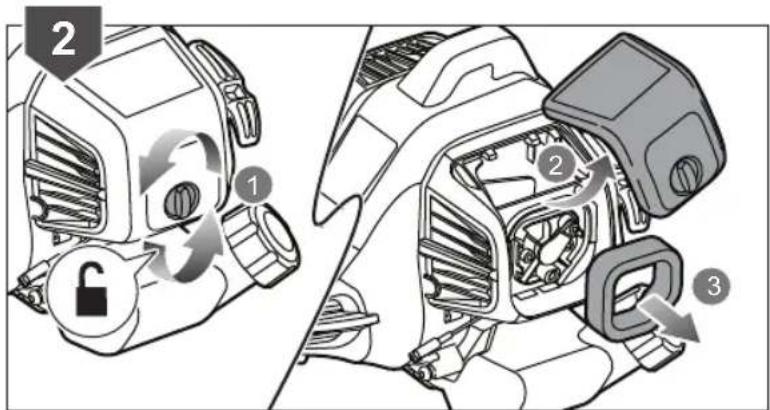

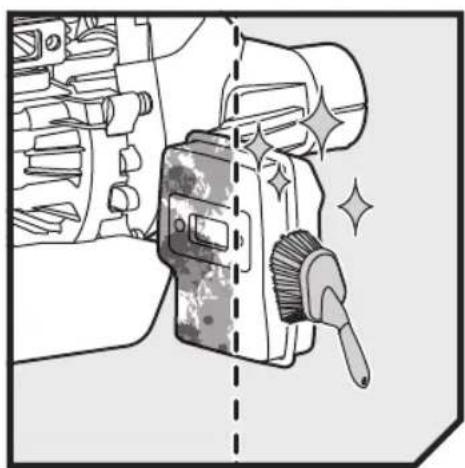

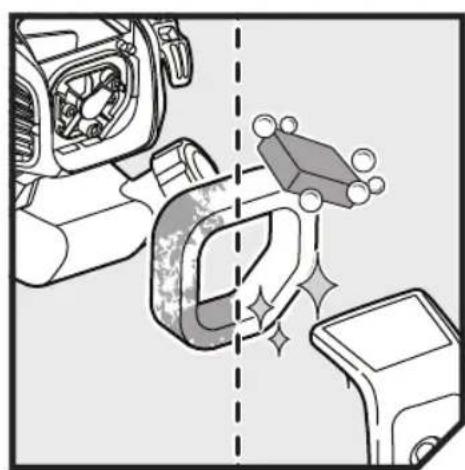

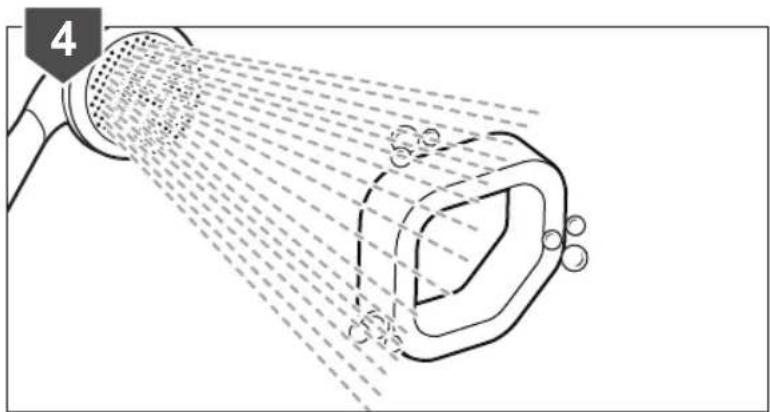

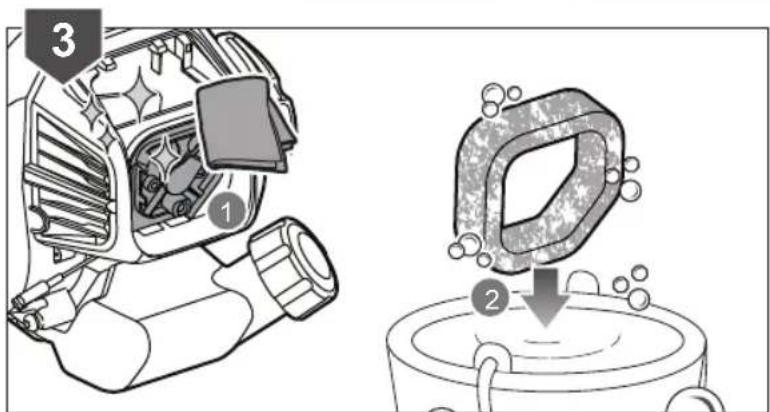

2. Hava filtresi kirli. 2. Hava filtresini temizleyin. Bu kılavuzdaki “Hava Filtresini Temizleme”

3. Kıvılcım tutucu eleği kirli. 3. Yetkili servis merkezini arayın.

Motor çalışıyor ve hızlanıyor ama rölantiye geçmiyor. Karbüratör üzerindeki rölanti hız vidasının ayarlanması gerekir. Yetkili servis merkezini arayın. İp beslenmez. 1. İ p kendinden kaynaklıdır. 1. Silikon sprey ile yağlayın.

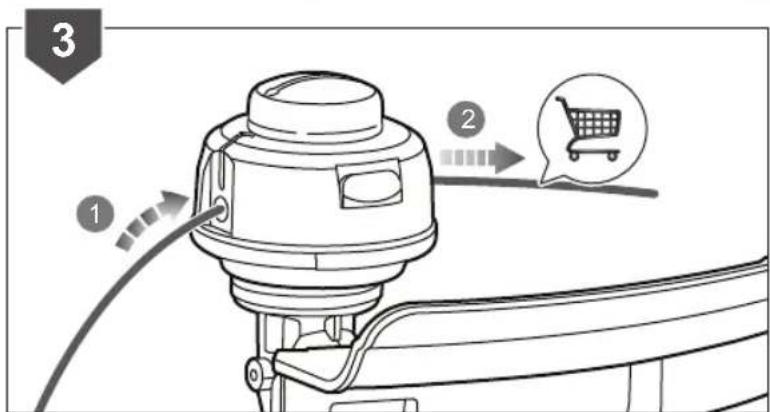

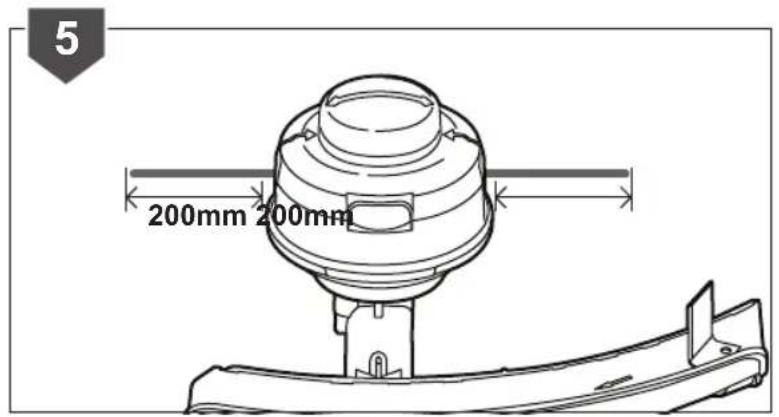

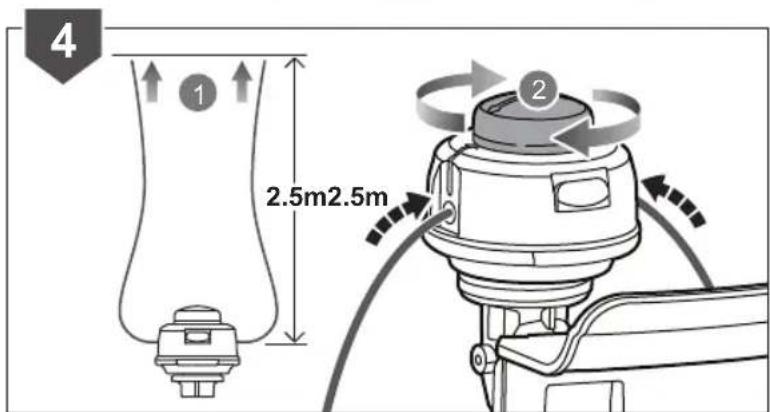

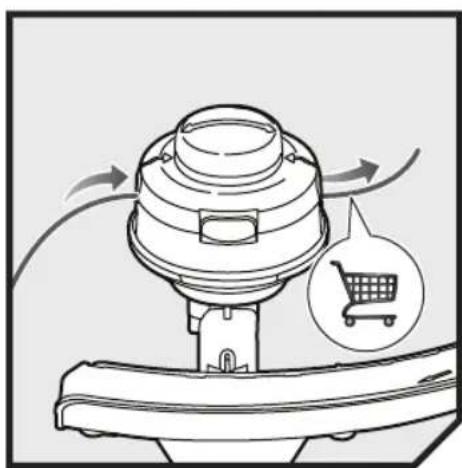

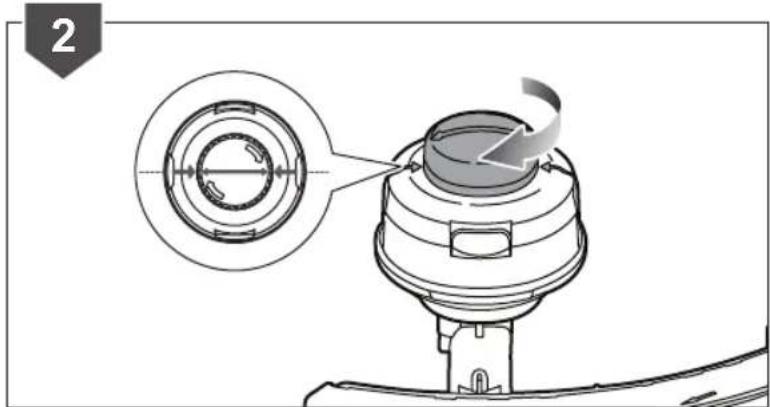

2. Sargıda yeterince ip yok. 2. Daha fazla ip takın. Bu kılavuzdaki "Tel Değiştirme" bölümüne bakın.

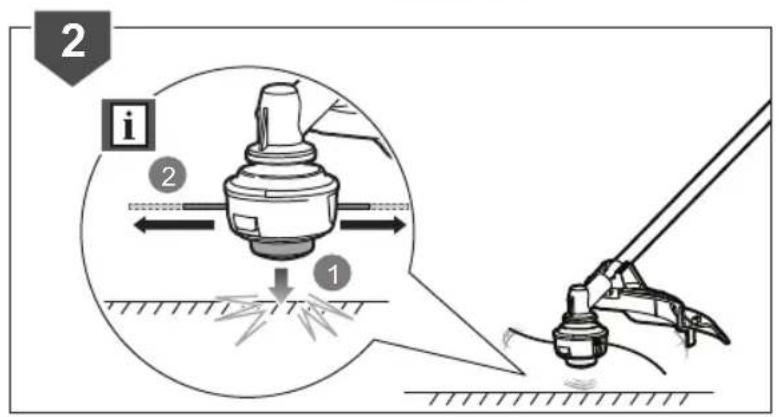

3. Aşınan ip çok kısa. 3. Aynı anda düğmeye aşağı doğru basıp çarpma başlığını serbest

bırakırken ipleri çekin.

4. İp sargıya dolanmış. 4. İpi sargıdan sökün ve yeniden sarın. Bu kılavuzdaki "Tel Değiştirme"

5. Motor hızı çok yavaş. 5. Hat boyunca tam gazla ilerleyin

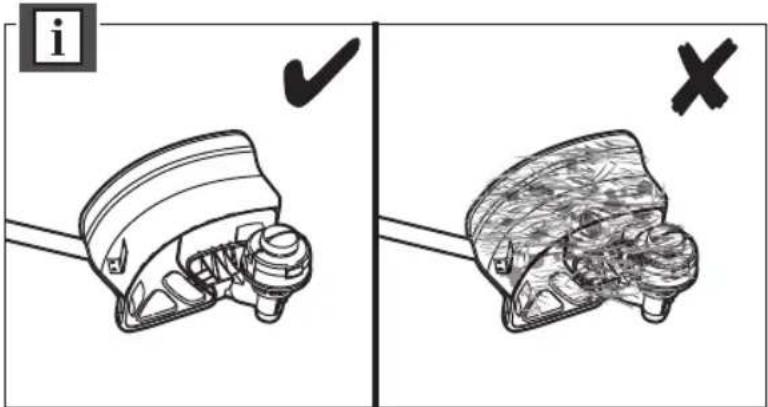

Şaft mahfazasına ve darbe kafasına ot sarılmı

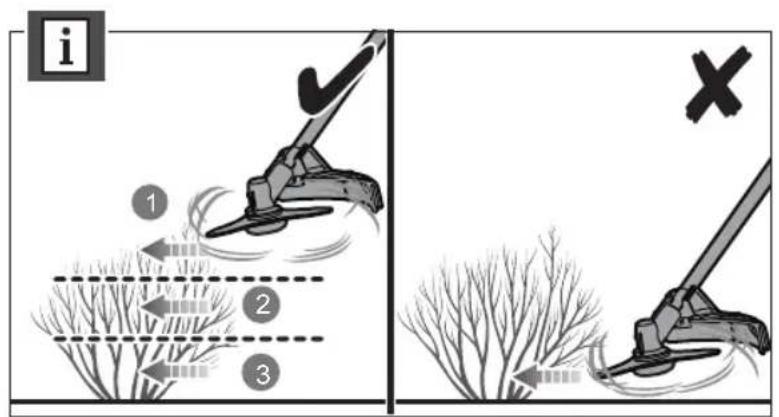

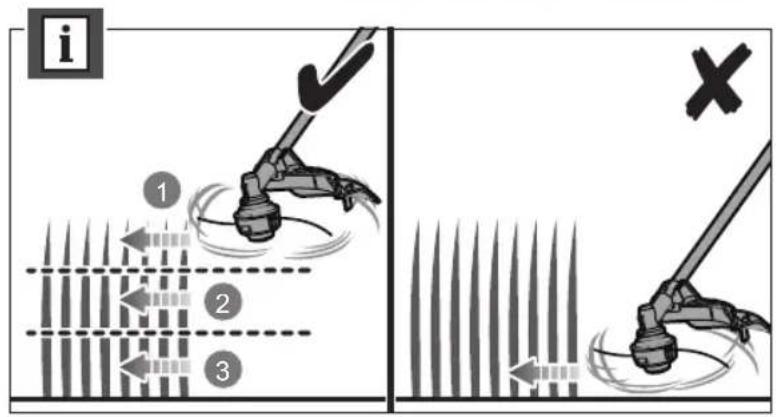

1. Uzun çimler yer seviyesinde kesmek 1. Uzun otları yukarıdan aşağıya doğru kesin.

2. Ürünü kısmi gazda kullanmak 2. Ürünü her zaman tam gazda çalıştırın.

Darbe düğmesi zor dönüyor Vida başları kirli ya da hasarlı Dişleri temizleyin ve gresle yağlayın. Hiçbir iyileşme yoksa çarpma topuzunu değiştirin. Susturucudan yağlama yağı damlıyor 1. Ürünü kısmi gazda kullanmak 1. Ürünü her zaman tam gazda çalıştırın.

2. Yağlama yağı/yakıt karışımı kirli 2. Yeni yakıt kullanın ve 2 zamanlı sentetik yağlayıcı karışımını

Yakıtsız, bıçak ile, kayış tertibatı

Hat çapı: Biçme kafası

Alımdan kaynaklanan yasal haklara ek olarak, ürün aşağıda belirtilen garanti kapsamındadır.

1. Tüketiciler için 24 ay olan garanti süresi, ürünün satın alındığı tarihte

başlar. Bu tarihin bir fatura ya da alım kanıtıyla belgelenmesi gerekir. Ürün sadece tüketim ve özel kullanım için geliştirilmiş ve adanmıştır. Bu nedenle, profesyonel ya da ticari kullanım halinde garanti kapsamı sağlanmaz.

2. Bahçe aletlerinin bir bölümü (AC/DC) için www.ryobitools.eu sayfasındaki

kayıt işlemini kullanarak garantinin belirtilen sürenin ötesine uzatma imkanı mevcuttur. Aletlerin garanti süresinin uzatılmasına uygun olup olmadığı mağazalarda ve / veya ambalajda açıkça belirtilmiş olup, ürün dokümantasyonunda gösterilir. Son kullanıcının yeni aldığı aletleri satın alma tarihini izleyen 30 gün içinde kaydettirmesi gerekir. Son kullanıcı ikamet ettiği ülkede, bu seçeneğin geçerli olduğu çevrimiçi kayıt formunda belirtilmişse, uzatılmış garanti süresi için kayıt yaptırabilir. Dahası, son kullanıcıların çevrimiçi giriş için gerekli verilerin kaydedilmesine izin vermeli ve hüküm ve koşulları kabul etmelidir. E-posta ile gönderilen kayıt teyit makbuzu ve alım tarihini gösteren orijinal fatura uzatılmış garantinin kanıtı olarak değerlendirilir.

3. Garanti, ürünün alım tarihindeki işçilik ve malzeme kusurları nedeniyle

garanti süresi içinde oluşacak bütün arızalarını kapsar. Bu garanti onarım ve değiştirmeyle sınırlı olup, tesadü ya da dolaylı hasarlar da dahil, ancak bunlarla kısıtlı olmayan başka hiçbir taahhüdü kapsamaz. Garanti, ürünün kötü, kullanıcı kılavuzuna aykırı kullanılmış ya da yanlış bağlanmış olması halinde geçerli değildir. Bu garanti aşağıdakileri kapsamaz: – üründe, yanlış bakımdan kaynaklanan herhangi bir hasar – değiştirilmiş ya da modifiye edilmiş herhangi bir ürün – orijinal tanıtım işaretleri (ticari marka, seri numarası) silinmiş, değiştirilmiş ya da kaldırılmış herhangi bir ürün – kullanma kılavuzuna uymamaktan kaynaklanmış herhangi bir hasar – herhangi bir AT dışı ürün – kalifiye olmamış personel tarafından ya da önceden Techtronic Industries onayı alınmadan onarılmış herhangi bir ürün. – uygunsuz güç kaynağına (amper, voltaj, frekans) bağlanmış herhangi bir ürün – uygunsuz bir yakıt karışımıyla (yakıt, yağ, yap yüzdesi) kullanılmış herhangi bir ürün – harici etkenlerden (kimyasal, fiziksel, darbe) veya yabancı cisimlerden kaynaklanan her türlü hasar – normal aşınır ve yıpranır aksam – uygunsuz kullanım, aletin aşırı yüklenmesi – onaysız aksesuar veya parça kullanımı – Karbüratörlere uygulanacak her türlü periyodik ayar, bakım veya temizlik – Darbe Düğmeleri, Tahrik Kayışları, Kavrama, Çit Budama ya da Çim Biçme Makinelerinin Bıçakları, Kayış Koşumlar, Kablolu Gaz, Kömür Fırçalar, Güç Kablosu, Dişler, Keçe Rondelalar, Bağlantı Pimleri, Üfleyici Pervaneleri, Üfleyici ve Vakum Boruları, Vakum Torbası ve Kayışları, Kılavuz Çubuklar, Zincir Testereler, Hortumlar, Konektör bağlantıları, Püskürtme Memeleri, Çarklar, Püskürtme Çubukları, Dahili Makaralar, Harici Makaralar, Kesme Telleri, Bujiler, Hava Filtreleri, Gaz Filtreleri, Malçlama Bıçakları vb. gibi parçaları kapsayan, ancak bunlarla sınırlı olmayan, aşınma ve yıpranmaya tabi bileşenler (aksam ve aksesuarlar).

4. Ürünün servis için her ülkede aşağıdaki servis istasyonları adres listesinde

yer alan yetkili bir RYOBI servis istasyonuna gönderilmesi ya götürülmesi gereklidir. Bazı ülkelerde, yerel RYOBI distribütörünüz ürünü RYOBI servis teşkilatına göndermeyi üstlenir. Bir ürün bir RYOBI servis istasyonuna gönderilirken, ürünün güvenli bir biçimde ambalajlanması, benzin gibi tehlikeli maddeler içermemesi, gönderenin adresini taşıması ve arızanın kısa bir açıklamasını içermesi gerekir.

5. Bu garanti kapsamında yapılacak onarım / değişiklik ücretsizdir. Garanti

süresinin uzatılması ya da yeniden başlatılması anlamına gelmez. Değiştirilmiş parçalar veya aletler bize ait olur. Bazı ülkelerde teslima ücretleri veya posta giderlerinin gönderici tarafından ödenmesi gerekir. Alımdan kaynaklanan yasal haklarınız etkilenmez

6. Bu Garanti Avrupa Topluluğu, İsviçre, İzlanda, Norveç, Liechtenstein,

Türkiye ve Rusya'da geçerlidir. Bu alanların dışında, başka bir garantinin geçerli olup olmadığını belirlemek için lütfen yetkili RYOBI distribütörünüzle irtibata geçin.

YETKİLİ SERVİS MERKEZİ

En yakın yetkili servis merkezini öğrenmek için http://uk.ryobitools.eu/header/ service-and-support/service-agents sitesine girin.DE

Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany İş bu belge ile bu ürünün Benzinli Çalı Kesici/Çim biçme makinesi Marka: Ryobi Model numarası: RBC31SESO/RBC31SBO Seri numarası aralığı:

aşağıdaki Avrupa Direktiflerine ve uyumlaştırılmış standartlara uygun olduğunu beyan ediyorum 2006/42/EC, 2014/30/EU, 2000/14/EC, 2005/88/EC, 97/68/EC ile değiştirilen 2012/46/EU, EN ISO 11806-1:2011, EN ISO 14982:2009, EN ISO 3744:2010 Ölçülen ses gücü seviyesi: 111.3 dB(A) Güvenceli ses gücü seviyesi: 113 dB(A) 2005/88/AT ile değiştirilen 2000/14/AT Direkti Ek V uyarınca uygunluk değerlendirmesi yöntemi Floyd Jeffrey Nesom (BSME) Kıdemli Mühendislik Yöneticisi Winnenden, Dec. 9, 2016 Teknik dosyayı derlemekle yetkili sorumlu: Alexander Krug, İdari Müdür Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany960405039-01 Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany
