KULLANIM KILAVUZU PowerCut Li58HT MCCULLOCH

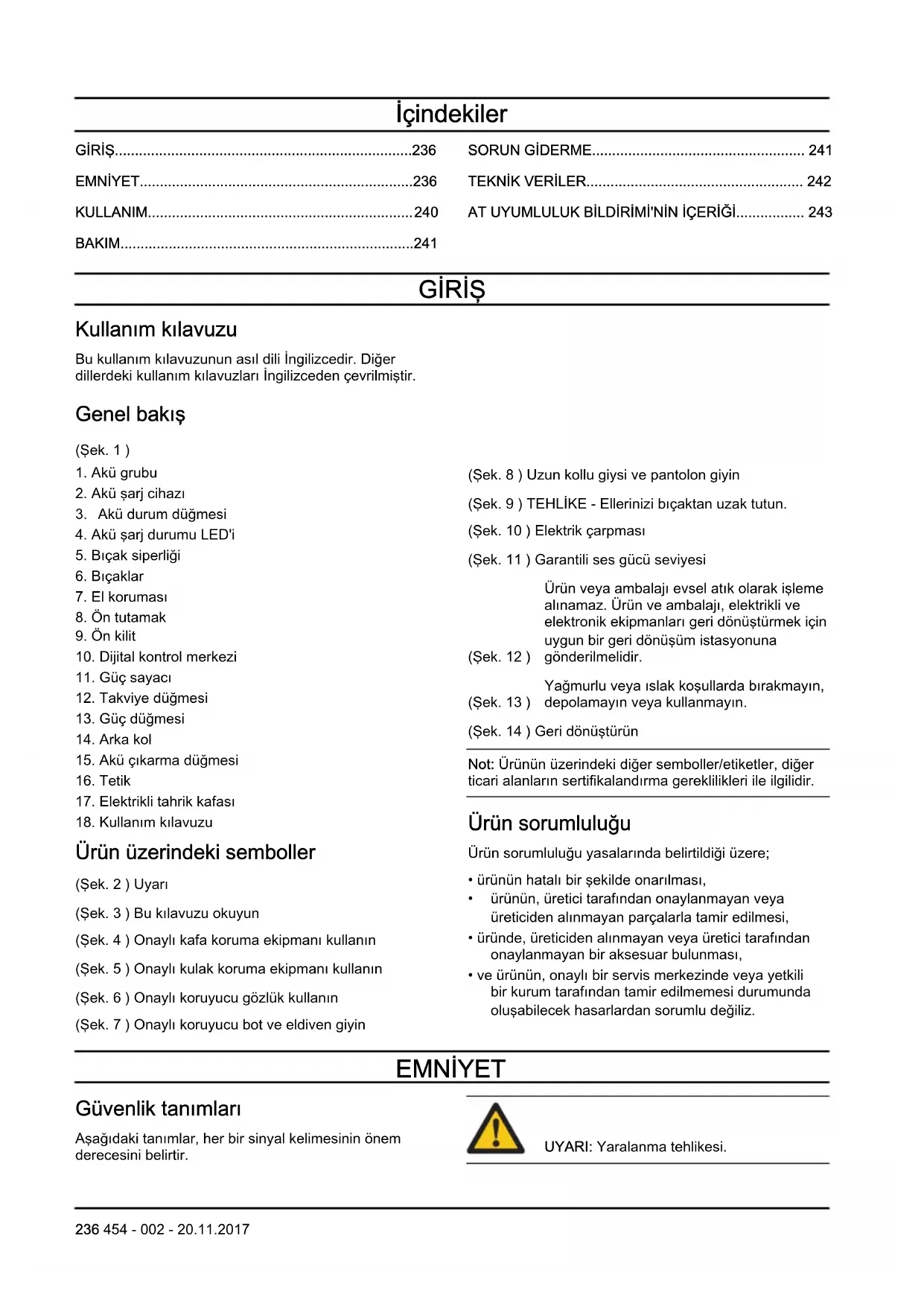

AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ................. 243 GİRİŞ Kullanım kılavuzu Bu kullanım kılavuzunun asıl dili İngilizcedir. Diğer dillerdeki kullanım kılavuzları İngilizceden çevrilmiştir. Genel bakış (Şek. 1 )

4. Akü şarj durumu LED'i

10. Dijital kontrol merkezi

15. Akü çıkarma düğmesi

17. Elektrikli tahrik kafası

18. Kullanım kılavuzu

Ürün üzerindeki semboller (Şek. 2 ) Uyarı (Şek. 3 ) Bu kılavuzu okuyun (Şek. 4 ) Onaylı kafa koruma ekipmanı kullanın (Şek. 5 ) Onaylı kulak koruma ekipmanı kullanın (Şek. 6 ) Onaylı koruyucu gözlük kullanın (Şek. 7 ) Onaylı koruyucu bot ve eldiven giyin (Şek. 8 ) Uzun kollu giysi ve pantolon giyin (Şek. 9 ) TEHLİKE - Ellerinizi bıçaktan uzak tutun. (Şek. 10 ) Elektrik çarpması (Şek. 11 ) Garantili ses gücü seviyesi (Şek. 12 ) Ürün veya ambalajı evsel atık olarak işleme alınamaz. Ürün ve ambalajı, elektrikli ve elektronik ekipmanları geri dönüştürmek için uygun bir geri dönüşüm istasyonuna gönderilmelidir. (Şek. 13 ) Yağmurlu veya ıslak koşullarda bırakmayın, depolamayın veya kullanmayın. (Şek. 14 ) Geri dönüştürün Not: Ürünün üzerindeki diğer semboller/etiketler, diğer ticari alanların sertifikalandırma gereklilikleri ile ilgilidir. Ürün sorumluluğu Ürün sorumluluğu yasalarında belirtildiği üzere;

• ürünün hatalı bir şekilde onarılması,

ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,

• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,

• ve ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi durumunda oluşabilecek hasarlardan sorumlu değiliz. EMNİYET Güvenlik tanımları Aşağıdaki tanımlar, her bir sinyal kelimesinin önem derecesini belirtir. UYARI: Yaralanma tehlikesi. 236 454 - 002 - 20.11.2017DİKKAT: Ürünün hasar görme tehlikesi. Not: Bu bilgiler, ürünün kullanımını kolaylaştırır. Genel elektrikli alet güvenlik uyarıları UYARI: Tüm güvenlik uyarılarını ve talimatları okuyun. Uyarılar ve talimatların göz ardı edilmesi elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Tüm uyarı ve talimatları ilerde başvurmak üzere saklayın. Uyarılardaki "elektrikli alet" ifadesi, şebeke akımıyla çalışan (kablolu) elektrikli aletinizi veya aküyle çalışan (kablosuz) elektrikli aletinizi belirtmektedir. Çalışma alanı güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış tutun. Kalabalık veya karanlık alanlar kazalara neden olabilir.

• Elektrikli aletleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya gazı ateşleyebilecek kıvılcımlar çıkarır.

• Elektrikli aletleri kullanırken çocukları ve yanınızdakileri uzakta tutun. Dikkatinizin dağılması, kontrolü kaybetmenize neden olabilir. Elektrik güvenliği

• Elektrikli aletlerin fişleri prize uygun olmalıdır. Hiçbir zaman fişler üzerinde herhangi bir değişiklik yapmayın. Topraklı elektrikli aletler ile herhangi bir adaptör fiş kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır.

• Boru, radyatör, alan, soğutucu gibi topraklı yüzeylerle vücut temasından kaçının. Vücudunuz topraklı ise elektrik çarpması riski artar.

• Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli aletin içine giren su, elektrik çarpması riskini artırır.

• Kabloyu kötü kullanmayın. Kabloyu asla elektrikli aleti taşımak, çekmek veya fişini çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzakta tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Elektrikli aleti dış mekanda kullanırken, dış mekan kullanımı için uygun bir uzatma kablosu kullanın. Dış mekan için uygun bir kordon kullanmak, elektrik çarpması riskini azaltır.

• Elektrikli aleti mutlaka nemli bir ortamda çalıştırmanız gerekiyorsa toprak arızası devre kesicisi (GFCI) korumalı bir güç kaynağı kullanın. GFCI kullanmak elektrik çarpması riskini azaltır. Kişisel güvenlik

• Elektrikli aletleri kullanırken dikkatinizi yaptığınız işe verin ve sağduyulu olun. Yorgunken veya uyuşturucu, alkol ya da ilaç etkisi altındayken elektrikli aletleri kullanmayın. Elektrikli alet kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmaya neden olabilir.

• Kişisel koruyucu araçlar kullanın. Daima koruyucu gözlük takın. Uygun durumlarda toz maskesi, kaymayan güvenlik ayakkabıları, çelik başlık veya kulak koruma aygıtı gibi koruyucu ekipman kullanımı yaralanmaları azaltır.

• Makinenin kendiliğinden çalışmasını önleyin. Güç kaynağına ve/veya akü grubuna takmadan, aracı kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız çalıştırma düğmesindeyken taşımak veya açık elektrikli aletlere enerji vermek kazalara davetiye çıkarır.

• Elektrikli aleti açmadan önce ayarlama anahtarlarını veya İngiliz anahtarlarını çıkarın. Elektrikli aletin dönen kısmına takılı bırakılan İngiliz anahtarı veya anahtar yaralanmaya neden olabilir.

• Makineyi kullanırken erişim alanınızın dışındaki yerlere uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu, elektrikli aletin beklenmedik durumlarda daha iyi kontrolünü sağlar.

• Uygun giyinin. Bol elbise veya takı giymeyin. Saçınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzakta tutun. Bol elbiseler, takılar veya uzun saç hareketli parçalara takılabilir.

• Cihazlar toz çekme ve toplama takımı bağlantısı ile geldiyse bunların bağlı olduğundan ve düzgün kullanıldığından emin olun. Toz toplama özelliği tozla ilgili tehlikeleri azaltabilir. Elektrikli alet kullanımı ve bakımı

• Elektrikli aleti zorlamayın. Yapacağınız iş için uygun olan elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı oranda işi daha iyi ve güvenli yapar.

• Anahtar, elektrikli aleti açıp kapatmıyorsa elektrikli aleti kullanmayın. Anahtar ile kontrol edilemeyen elektrikli aletler tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden veya elektrikli aletleri saklamadan önce elektrikli aletteki güç kaynağı fişini çekin ve/ veya pillerini çıkarın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin kazara çalıştırılma riskini azaltır.

• Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde saklayın ve elektrikli alete veya elektrikli aleti kullanmak üzere bu talimatlara yabancı olan kişilere izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.

• Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış konumlandırılması veya bağlanması, parçaların kırılması ve elektrikli aletin çalışmasını etkileyebilecek herhangi bir durum olup olmadığını kontrol edin. Hasarlı ise kullanmadan

454 - 002 - 20.11.2017 237önce elektrikli aleti tamir ettirin. Çoğu kaza yetersiz

bakım yapılmış elektrikli aletlerden kaynaklanmaktadır.

• Kesme araçlarını keskin ve temiz tutun. Bakımı düzgün yapılmış, kesen tarafları yeterli keskinlikte olan kesme araçlarının takılma ihtimali daha az olup kontrol etmesi daha kolaydır.

• Elektrikli aleti, aksesuarları ve araç parçalarını vb. çalışma koşullarını ve yapılacak işi göz önünde tutarak bu talimatlara uygun şekilde kullanın. Elektrikli aletin düşünülen amaçlar dışında kullanılması tehlikeli bir duruma yol açabilir. Akülü alet kullanımı ve bakımı

• Sadece üreticinin belirttiği şarj aletiyle şarj edin. Bir akü grubu için uygun olan bir şarj aleti başka bir akü grubuyla kullanıldığında yangın riski doğurabilir.

• Sadece özel geliştirilmiş akü paketlerine sahip elektrik aletleri kullanın. Farklı türde akü takımları kullanılması yangın ve yaralanma riski doğurabilir.

• Akü grubu kullanımda değilken ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal cisimler gibi bir ucun başka bir uca bağlanmasına neden olabilecek cisimlerden uzak tutun. Akü uçlarının kısa devre yapması vücudun yanmasına veya yangına neden olabilir.

• Zorlayıcı koşullarda aküden elektrolit sızabilir; dokunmayın. Kazayla temas ederseniz bol suyla yıkayın. Sıvı göze temas ederse ayrıca doktora başvurun. Aküden sızan sıvı cildin tahriş olmasına veya yanıklara neden olabilir. Servis

• Elektrikli aletinizin yalnızca aynı yedek parçalar kullanan uzman bir tamirci tarafından onarılmasını sağlayın. Bu, elektrikli aletin güvenliğinin sağlanması için gereklidir. Çit düzeltici güvenlik uyarıları

• Çit düzelticiyi iki elinizle kullanın. Tek elle kullanılması kontrolün kaybedilmesine ve ciddi yaralanmalara yol açabilir.

• Tüm vücudunuzu testere bıçağından uzak tutun. Bıçaklar hareket halindeyken kesilecek malzemeyi çıkarmaya veya tutmaya çalışmayın. Sıkışmış cisimleri temizlerken düğmenin kapalı olduğundan emin olun. Kapatıldıktan sonra bıçaklar bir süre dönmeye devam eder. Çit düzelticiyi kullanırken bir anlık bir dikkatsizlik, ciddi yaralanmalara neden olabilir.

• Çit düzelticiyi, testere bıçağı durmuşken sapından tutarak taşıyın. Çit düzelticinin doğru kullanılması, testere bıçaklarının doğurabileceği yaralanma riskini azaltır.

• Elektrikli aleti yalnızca yalıtılmış kavrama yüzeylerinden tutun; kesici bıçak gizli kablo bağlantılarına temas edebilir. Testere bıçaklarının, içinden "elektrik geçen" bir elektrik kablosuna temas etmesi elektrikli aletin metal parçalarına "elektrik yüklenmesine" ve kullanıcıya elektrik çarpmasına neden olur.

• TEHLİKE – Ellerinizi bıçaktan uzak tutun. Bıçakla temas ciddi yaralanmalara yol açabilir. Pil güvenliği Yalnızca üreticinin akü takımlarını kullanın ve yalnızca üreticinin akü şarj cihazları ile şarj edin. Şarj edilebilir akü takımları yalnızca ilgili kablosuz ürünler için güç kaynağı olarak kullanılır. Yaralanmayı önlemek için akü başka cihazlarda güç kaynağı olarak kullanılmamalıdır.

• Akü grubunu sökmeyin, açmayın veya parçalamayın.

Akü gruplarını gün ışığı altında veya ısınacak yerlerde tutmayın. Akü gruplarını ateşten uzak tutun.

• Akü grubu şarj cihazında ve akü grubunda hasar olup olmadığını düzenli olarak kontrol edin. Hasarlı veya değiştirilmiş akü grupları yangın, patlama veya yaralanma riski oluşturabilir. Hasarlı akü gruplarını onarmayın veya açmayın.

• Kusurlu, değiştirilmiş veya hasarlı bir akü grubu veya ürün kullanmayın.

• Ürün veya akü gruplarını değiştirmeyin ve onarmayın. Onarımı yalnızca yetkili bayinize yaptırın.

• Hücre veya akü grubuna kısa devre yaptırmayın. Akü takımlarını başka metal cisimler ile kısa devre yapabilecekleri bir kutu veya çekmeceye koymayın.

• Kullanım için gerekli olana kadar akü gruplarını orijinal ambalajlarından çıkarmayın.

• Akü takımlarına mekanik darbe uygulamayın.

• Aküde sızıntı varsa sıvının cildinize veya gözlerinize temas etmesine izin vermeyin. Sıvıya dokunduysanız etkilenen bölgeyi bolca suyla yıkayın ve tıbbi yardım alın.

• Akü grubu ile kullanılması belirtilen akü şarj cihazı dışında bir cihazı kullanmayın.

• Doğru çalışması için akü grubu ve ürün üzerindeki artı (+) ve eksi (-) işaretlerine bakın.

• Ürün ile kullanım için üretilmemiş bir akü grubunu kullanmayın.

• Cihazda farklı voltaj üreten veya farklı bir üreticinin akü gruplarını bir arada kullanmayın.

• Akü gruplarını çocuklardan uzakta tutun.

• Her zaman ürün için doğru akü gruplarını satın alın.

• Aküleri temiz ve kuru tutun.

• Akü grubu terminalleri kirlendiğinde, temiz ve kuru bir bezle silin.

• İkincil akü grupları kullanmadan önce şarj edilmelidir. Mutlaka doğru akü şarj cihazını kullanın ve doğru şarj talimatları için kılavuza bakın.

• Akü grubunu kullanmadığınızda sürekli şarjda bırakmayın.

• Daha sonra bakabilmek için kılavuzu saklayın.

• Akü grubunu yalnızca gerektiği uygulamalarda kullanın.

• Kullanmadığınızda akü grubunu üründen çıkarın. 238 454 - 002 - 20.11.2017• Kullanım sırasında akü grubunu ataç, anahtar, çivi, vida veya diğer küçük metal nesnelerden uzakta tutun. Bu, terminaller arasında bir bağlantı oluşturabilir. Akü grubu terminallerinin kısa devre yapması, vücudun yanmasına veya yangına neden olabilir. Genel güvenlik talimatları

• Ürünü doğru şekilde kullanın. Yaralanma veya ölüm, hatalı kullanımın olası sonuçlarıdır. Ürünü, yalnızca bu kılavuzda belirtilen işler için kullanın. Ürünü başka işler için kullanmayın.

Bu kılavuzdaki talimatlara uyun. Güvenlik sembollerine ve güvenlik talimatlarına uyun. Operatörün talimatlara ve sembollere uymaması yaralanma, hasar veya ölümle sonuçlanabilir.

• Bu kılavuzu atmayın. Ürününüzü monte etmek, çalıştırmak ve iyi durumda tutmak için talimatlara başvurun. Ataşmanların ve aksesuarların doğru kurulumu için talimatlara başvurun. Yalnızca onaylanmış ataşmanları ve aksesuarları kullanın.

• Hasarlı ürünü kullanmayın. Bakım takvimine uyun. Yalnızca bu kılavuzda ilgili talimatı bulduğunuz bakım çalışmalarını gerçekleştirin. Diğer tüm bakım işlerini onaylı bir servis merkezi yapmalıdır.

• Bu kılavuz, ürünü kullanırken oluşabilecek tüm durumları kapsayamaz. Dikkatli olun ve sağduyunuzu kullanın. Durumdan emin değilseniz ürünü kullanmayın veya ürün üzerinde bakım yapmayın. Bilgi almak için bir ürün uzmanına, bayinize, servis noktasına veya onaylı servis merkezine danışın.

• Ürünü monte etmeden, depoya koymadan veya üründe bakım yapmadan önce akü grubunu çıkarın.

• Orijinal özellikleri değiştirilmişse ürünü kullanmayın. Üreticinin onayı olmadan ürünün bir parçasını değiştirmeyin. Yalnızca üretici tarafından onaylanmış parçaları kullanın. Hatalı bakım çalışmaları, yaralanma veya ölümle sonuçlanabilir.

• Ürünü kapalı yerlerde veya yanıcı maddelerin yakınında çalıştırmayın.

• Ürün kullanılırken motor elektromanyetik bir alan oluşturur. Elektromanyetik alan, tıbbi implantlara zarar verebilir. Ürünü kullanmadan önce doktorunuzla ve tıbbi implant üreticinizle iletişime geçin.

• Ürünü, bir çocuğun kullanmasına izin vermeyin. Talimatlar hakkında bilgisi olmayan birinin ürünü çalıştırmasına izin vermeyin.

• Fiziksel veya zihinsel kapasitesi düşük olan bir kişi ürünü kullanırken daima gözetim altında tutun. Her zaman sorumlu bir yetişkin olmalıdır.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün, nesneleri fırlatarak yaralanmaya sebep olabilir. Yaralanma veya ölüm riskini azaltmak için güvenlik talimatlarına uyun.

• Motor açıkken üründen uzaklaşmayın.

• Oluşabilecek kazalardan operatör sorumludur.

• Ürünü kullanmadan önce parçaların hasarlı olmadığından emin olun.

• Ürünü kullanmadan önce insanlardan ve hayvanlardan güvenli bir mesafede olduğunuzdan emin olun. Etrafınızdaki bir kişinin ürünü kullanacağınızı bildiğinden emin olun.

• Ulusal veya yerel yasalara uyun. Bazı koşullarda bu yasalar, ürünün kullanımını önleyebilir veya kısıtlayabilir. Ürün üzerindeki koruyucu cihazlar

• Ürünün bakımını düzenli olarak yaptığınızdan emin olun.

• Ürünün kullanım ömrü artar.

• Kaza riski azalır. Ürün üzerinde ayarlama veya onarım yapılması için düzenli olarak ürünün onaylı bir bayi veya onaylı bir servis merkezi tarafından incelenmesini sağlayın.

• Ürünü, hasarlı koruyucu ekipmanla kullanmayın. Ürün hasar görürse onaylı bir servis merkeziyle görüşün. El koruması El koruması ellerin hareketli bıçaklara değmesini engeller. Örneğin operatör ön tutma yerini bıraktığında.

• El korumasının doğru şekilde takıldığından emin olun.

• Korumanın hasar görmemiş olduğundan emin olun. Bıçak siperliği

• Bıçak siperliğinin hasarlı veya çatlak olmadığından emin olun.

• Bıçak siperliğini ürünün nakliyesi veya depolanması sırasında takın. Bakım için güvenlik talimatları UYARI: Yanlış bakım, motorun hasar görmesi veya yaralanmayla sonuçlanabilir. Kullanım kılavuzunda belirtilen gerekli tüm bakımların yapılmasından ürünü çalıştıran sorumludur. Bakım yapmadan önce akü grubunu sökün.

454 - 002 - 20.11.2017 239KULLANIM

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın. Ürünü çalıştırmadan önce

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Somun, vida ve cıvataları kontrol edin.

• Tetiğin düzgün çalışıp çalışmadığını kontrol edin.

• Güç düğmesinin düzgün çalışıp çalışmadığını kontrol edin. Akü grubunun takılması (Şek. 15 )

• Akü grubunun dişlerini akü bölmesindeki tutturma yuvalarıyla hizalayın. Bir tıklama duyuncaya kadar akü grubunu akü bölmesinin içine doğru itin.

• Akü grubunu çıkarmak için akü çıkarma düğmesini basılı tutup akü grubunu dışarı çekin. Motorun çalıştırılması

1. Akü grubunu monte edin. Bkz.

Akü grubunun takılması sayfada: 240

2. Işık yanana kadar güç düğmesine basın.

3. Ön tutma yerini sol elinizle, arka tutma yerini sağ

elinizle tutun. Ön kilitleme düğmesine basın.

4. Çalıştırmak için tetiğe basın.

• Daha düşük hız için tetiğe hafif basın.

• Daha yüksek hız için tetiğe daha sert basın.

Çalı kesme (Şek. 16 )

• Kenarları keserken ürünü alttan taşıyın.

• Motoru çalıdan uzağa doğru tutun.

• Doğru dengeyi sağlamak için ürünü vücudunuza olabildiğince yakın tutun.

• Bıçağın ucunun yere değmediğinden emin olun.

• Çalıları çok hızlı kesmeyin. Kaliteli bir kesim yapıncaya kadar yavaş ve sürekli olarak kesin. Güç modunun değiştirilmesi Ürünün güç modu ürün çalışır durumdayken değiştirilebilir. İki (2) güç modu vardır:

1. Standart mod - Enerji tasarrufu sağlar ve çalışma

süresini maksimuma çıkarır. Standart mod çoğu iş için kullanılabilir. Not: Ürün başlatıldığında Standart moda ayarlıdır.

2. Güç arttırma modu - Ürün Güç arttırma modunda

yüksek hızda çalışır. Güç arttırma modu, kolay olmayan işler için maksimum güçte çalışır. Güç arttırma modunu başlatmak için lamba yanıncaya dek Güç arttırma düğmesine basın. Güç arttırma modunu durdurmak için lamba sönünceye dek Güç arttırma düğmesine basın. Not: Tetik çalışma sırasında bırakılırsa ürün en son modda başlar. Ürün otomatik olarak durursa veya operatör güç düğmesine basarsa son kullanılan mod bellekten silinir. Ürün başlatıldığında tekrar Standart moda ayarlanır. Güç sayacı Güç sayacı ürünün çalışma sırasında ne kadar güç kullandığını gösterir.

• LED lambaları 4 ve 5, en iyi performansı ve en yüksek akü verimini gösterir.

Sağ taraftaki LED lambası 6, maksimum gücü ve minimum akü verimini gösterir. Akü şarj durumu LED'i Akü grubunun durumu tetik çekilinceye kadar gösterilir. Tetiği bıraktığınızda akü grubunun durumu tekrar gösterilir. Açık durumdaki LED'lerin sayısı, akü grubunun o andaki şarj durumunu gösterir. LED ışıkları Akü durumu Tüm Yeşil LED'ler yanar Tam Şarjlı (%100 - %76) LED 1, 2 ve 3 yanar Akü grubu % 75 - % 51 şarjlı dur- umda. LED 1 ve 2 ya- nar Akü grubu % 50 - % 26 şarjlı dur- umda. LED 1 yanar Akü grubu % 25 - % 6 şarjlı durum- da. LED 1 yanıp sö- nüyor Akü grubu % 5 - % 0 şarjlı durum- da. Not: Motor durur ve güç LED'i yanık durumda kalırsa akü grubundaki düğmeye basın. Olası çözümler için bkz. Hata kodları sayfada: 241

Not: Akü grubu tamamen şarj olduğunda, motor anında durur. Not: Akü grubu veya motor denetleyicisi ağır çalışma sırasında aşırı ısınırsa motor otomatik olarak durur. Motorun ve akü grubunun soğumasını bekleyin. Ürün daha sonra sıfırlanır.

240 454 - 002 - 20.11.2017BAKIM

UYARI: Ürünü temizlemeden, ürün üzerinde onarım veya bakım işlemi yapmadan önce güvenlik bölümünü okuyup anlayın. Günlük bakım

• Akü grubunu çıkarın. Düzgün bakım için akü grubunun kullanım talimatlarına başvurun.

• Somun, vida ve cıvataları kontrol edin.

• Tetiğin düzgün çalışıp çalışmadığını kontrol edin.

• Güç düğmesinin düzgün çalışıp çalışmadığını kontrol edin.

• Ürünün dışındaki istenmeyen maddeleri yumuşak bir fırça veya kuru bir bezle silin. Temizlemek için su, temizlik sıvısı veya çözücü kullanmayın.

• Hava deliklerindeki istenmeyen maddeleri almak için yumuşak bir fırça kullanın.

• Üründe eksik, hasarlı, gevşek veya aşınmış parçalar olup olmadığını kontrol edin.

• Hareketli parçaların hizalandığından ve çalıştırma için güvenli olduğundan emin olmak için ürünü kontrol edin.

Paslanmayı önlemek için bıçakları yağlayın. Yağ zehirli veya insanlar, hayvanlar ve bitkiler için tehlikeli olmamalıdır. Yağın üst ve alt bıçaklara gittiğinden emin olun.

• Bıçak siperliğini takın.

• Ürünü, çocukların ve onaylanmayan kişilerin ulaşamayacağı bir yere kilitleyin.

• Ürün hasar görürse onaylı bir servis merkeziyle görüşün. Hasarlı ürünü kullanmayın.

Sorun Olası arızalar Olası adım Ürün çalışmıy-

Güç kapalıdır. Gücü açın. Bkz. Motorun çalıştırılması sayfada: 240

Ürün ve akü grubu arasında elektrik teması yoktur. Akü grubunu doğru takın. Bkz. Akü grubunun takılması sayfada:

Akü grubu şarj edilmemiştir. Akü grubunu şarj edin. Akü grubu için kullanım kılavuzuna bakın. Akü grubu veya ürün aşırı sı- caktır. Ürünü çalıştırmadan önce akü grubunun ve ürünün soğumasını bekleyin. Akü grubu veya ürün aşırı soğuktur. Ürünü çalıştırmadan önce akü grubunun ve ürünün ısınmasını be- kleyin. Motor denetleyicisi aşırı sı- caktır. Ürünü çalıştırmadan önce akü grubunun ve ürünün en az 1 saat soğumasını bekleyin. Bıçaklar hare- ket etmiyor Bıçaklar engelleniyordur İstenmeyen maddeleri çıkarın Hata kodları Hata kodları, şarj sırasında akü grubu ve/veya akü şarj cihazındaki sorunları gidermenize yardımcı olur. (Şek. 17 ) Not: LED lambalarının doğru yönde olduğunu görmek için akünün tırnakları yukarı dönük halde şarj LED'inin akü durumuna bakın. LED ekran Olası arızalar Olası adımlar LED 1 kırmızı ve LED 4 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Dahili sigorta yanmıştır Yetkili bir servis merkezine başvurun.

454 - 002 - 20.11.2017 241LED ekran Olası arızalar Olası adımlar

LED 1 kırmızı Hücre voltajı düzensiz Yetkili bir servis merkezine başvurun. LED 4 yeşil Akü grubu aşırı şarj ol- muştur Akü grubunu akü şarj cihazından çıkarın ve ürüne takın. Ürünü çalıştırın. Akü şarj cihazı arızalı olabilir. Yetkili bir servis merkezine başvurun. LED 1 kırmızı ve LED 2 yeşil, akü grubu şarj olmuyor veya üründe doğru çalışmıyor Akü grubu arızası Akü grubunu üründen çıkarın. Şarj etmeyin. Akü grubu ha- sar görmüş ve değiştirilmesi gerekiyor. Yetkili bir servis merkezine başvurun. Şarj olma sırasında veya akü grubu akü şarj cihazındayken KIRMIZI LED yanıyor, LED 2 yeşil ve yanıp sönüyor Dahili akü sıcaklığı şarj işlemi için çok düşük veya çok yüksek Akü şarj cihazını ve akü grubunu, takımın dahili sıcaklığın- ın 5°C (41°F) ile 45°C (113°F) arasında olabileceği bir yere taşıyın. Akü grubu takıldığında KIR- MIZI LED yanıp sönüyor ve LED 2 yeşil yanıp sönüyor. Dahili akü sıcaklığı çok düşük veya çok yüksek Akünün iç sıcaklığı -15°C (5°F) ile 70°C (158°F) arasında olmalıdır. Akü grubundaki ortam sıcaklığı çok düşük veya çok yüksek.

Akü grubu ortam nedeniyle çok soğuksa akü grubunu ve akü şarj cihazını sıcak bir ortama taşıyın.

Akü grubu, özellikle de çalıştırmadan sonra aşırı sı- caksa akü grubunu ve akü şarj cihazını sıcak ortam- dan uzağa taşıyın.

birim Li 58HT (BHT58VPR) Motorun teknik özellikleri Motor tipi Fırçasız Motor voltajı V (DC) 58 Motor gücü W 400 Akü ve şarj cihazı teknik özellikleri Varsayılan akü grubu tipi Li 582.6A Varsayılan akü şarj cihazı tipi Li 58V 2.5CGR Gürültü ve titreşim verileri Eşdeğer titreşim seviyesi (ahv, eq), ön tutma yeri. Not 1'e bakın. m/sn

2,865 Eşdeğer titreşim seviyesi (ahv, eq), arka tutma yeri. Not 1'e bakın. m/sn

3,321 Ses gücü seviyesi, garanti edilmiş (LWA). Not 2'e bakın. dB(A) 95 Ses gücü seviyesi, ölçülen. Not 2'e bakın. dB(A) 93 Operatörün kulağındaki ses basıncı seviyesi. Not 3'e bakın. dB(A) 82 Bıçak teknik özellikleri 242 454 - 002 - 20.11.2017birim Li 58HT (BHT58VPR) Bıçak hızı (standart / güç arttırıcı) dak

1400 / 1900 Bıçak uzunluğu cm (inç) 55 (21,6) Kesme kapasitesi mm (inç) 19 (0,75) Ürün boyutları Ağırlık (aküsüz) kg (lb) 3,66 (8,1) Not 1: Eş değer titreşim seviyesi için bildirilen verilerin tipik istatistik dağılımı (standart sapması) 1,5 m/s

şeklindedir. Not 2: Ortamda ölçülen gürültü yayma değeri, 2000/14/AT sayılı AB direktifine uygun olarak ses gücü (LWA) olarak ölçülmüştür. Makine için bildirilen ses seviyesi, en yüksek seviyeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses düzeyi arasındaki fark, garantili ses gücünün 2000/14/AT Sayılı Direktif doğrultusunda ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir. Not 3: Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerdeki tipik istatistik dağılım (standart sapma) 3 dB (A) şeklindedir. AT UYUMLULUK BİLDİRİMİ'NİN İÇERİĞİ Husqvarna AB, SE 561 82 Huskvarna, İSVEÇ olarak, sunulan ürünün tek sorumlusu olma vasfıyla aşağıdaki beyanlarda bulunmaktayız: Açıklama Çit Düzeltici Marka McCulloch Platform / Tür / Model Li 58HT modelini temsil eden BHT58VPR platfor-

Parti 2017 ve daha ileri tarihli seri numaraları aşağıdaki AB direktifleri ve düzenlemeleriyle tamamen uyumludur: Direktif/Düzenleme Açıklama 2006/42/AT "makinelerle ilgili" 2014/30/AB "elektromanyetik uyumlu- lukla ilgili" 2000/14/EC "açık alanda gürültüyle il- gili" 2011/65/AB "tehlikeli maddelerle ilgili" Uygulanan uyumlulaştırılmış standartlar ve/veya teknik özellikler şu şekildedir: EN 60745-1, EN 60335-1, EN 60745-2-15, EN 62233, EN 55014-1, EN 55014-2 2000/14/AT direktifi Ek V uyarınca beyan edilen ses değerleri, bu kılavuzun teknik veriler kısmında ve imzalı AT Uyumluluk Bildirimi'nde belirtilmiştir. TUV Rheinland, Husqvarna AB adına, makinelerle ilgili 2006/42/AT sayılı AT Konsey direktifi Uygunluk belgesi uyarınca gönüllü bir inceleme gerçekleştirmiştir. İmzalı AT Uyumluluk Bildirimi'nde sağlandığı haliyle sertifika, tüm üretim yerleri ve Menşe Ülkeleri için üründe belirtildiği şekilde geçerlidir. Verilen çit düzeltici, incelemeden geçmiş örnekle uyumludur.
