GEBRUIKSAANWIJZING PowerCut Li58HT MCCULLOCH

NL Gebruiksaanwijzing 146-154

NO Bruksanvisning 155-162

PL Instruktja obslugi 163-171

PT Manual do utiliser 172-180

RO Instructiuni deutilizare 181

RU PykoBoDCTBO no 3KcnnyaTaunn 190-200

SK Navod na obsluhu 201-209

SL Navodila za uporabo 210-218

SR Prirucnik za rukovaoca 219-227

SV Bruksanvising 228-235

TR Kullanim kilavuzu 236-243

UK Noci6HnK KopncTyBaaya 244-253

BHT58VPR

Contents

INTRODUCTION. 4

SAFETY 5

OPERATION 8

MAINTENANCE. 9

TROUBLESHOOTING. 9

TECHNICAL DATA. 10

De oorspronkelijke taal van deze gebruikshandleiding is Engels. Bedieningshandleideringen in andere talen zijn vertalingen uit het Engels.

Overzicht

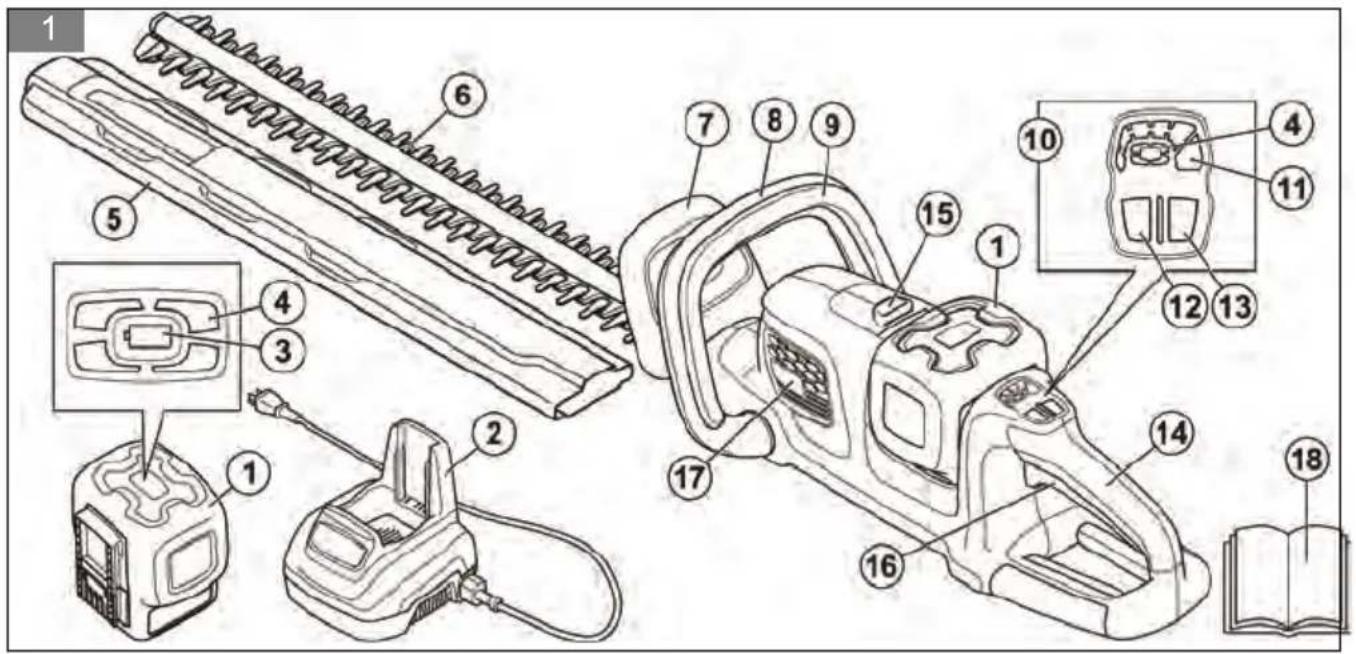

(Fig. 1)

1.Accupack
2. Acculader

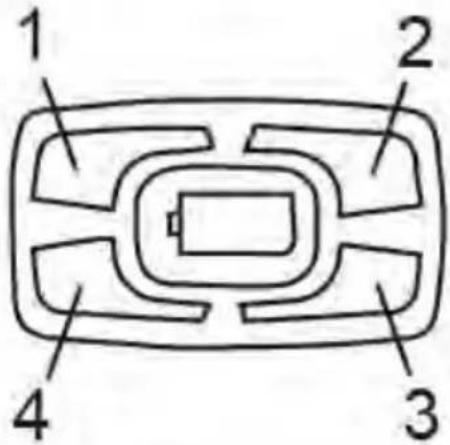

3. Knop accustatus
4. LED laadstatus accu
5. Bladbeschemkap
6. Messen
7. Handbescherming
8. Voorste handgreep
9. Voorste vergrendeling
10. Digaal regelcentrum
11. Vermogensmeter
12. Boost-knop
13. Aan/uit-knop
14. Achterste handvat
15. Accuontgrendelknop
16. Gashendel
17. Elektrische krachtbron
18. Husqvarna Automowere 420/430X/440

Symbolen op het product

(Fig. 2) Waarschuwing

(Fig. 3) Lees deze handleiding

(Fig. 4) Gebruik goedgekeurde hoofdbescherming

(Fig. 5) Gebruik goedgekeurde gehoorbescherming

(Fig. 6) Gebruik goedgekeurde oogbescherming Gebruik beschemende laarzen en

(Fig. 7) veiligheidshandschoenen

(Fig. 8 ) Draag lange mouwen en een lange broek GEVAAR - Houd uw handen UIT de buurt van

(Fig. 9) het blad.

(Fig. 11) Gegerandeerd geluidsvermogenniveau

Het product of de verpakking kan nicht worden beschouwd als huishoudelijk afval. Het product en de verpakking要去en worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van

(Fig. 12) elektrische en elektronische apparatuur.

Het apparaat Niet gebruiken, opslaan of achterlaten in de regen of onder vochtige

(Fig. 13) omstandigheden.

(Fig. 14) Recyclen

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciele markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden voroortaatk, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat die nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareererd door een erkend servicepunt of door een erkende autoriteit.

VEILIGHEID

Veiligheidsdefinities

De onderstaande definities geben de mate van ernst\ weer voor elk trefwoord.

WAARSCHUWING: Letsel aan personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst zobel waar gereedschappen die op hetlichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken.

Veiligheid van het werkgebied

Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.
- Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creeren vonken waardoor het stof of de dampen+kunnen ontbranden.
- Houd kinderen en omstanders op afstand wanner u elektrisch gereedschap gebruikt. U kurz de controle over het apparaat verliezen als u afgeleid worden.

• Elektrisch gereedschap moet geschikt+zijn voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigste stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en

koelksten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.

• Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
• Gebruik het snoer Niet voor oneigenlijke doeleinden. Gebruik het snoer nooit om het elektrische apparaat aan te dragen, te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmte, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de knoop geraakte snoeren verhogen het risico op elektrische schokken.
• Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis wonneer u buiten werkt met elektrisch gereedschap. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
  In het geval dat het onvermijdelijk is om elektrisch gereedschap in een vochtige locatie te gebruiken, kaak dan gebruik van een voeding die beschermd wordt door een aardlekbeveiliging (GFCI). Het gebruik van een aardlekbeveiliging verlaagt het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees algid alert, kijk wat u doet en gebruik uw gezonde verstand wanner u elektrisch gereedschap gebruikt. Gebruik een elektrisch apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.
  Maak altijd gebruik van persoonlijke beschemingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tjnde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situatuies.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwhaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar konnen verstrikt raken in bewegende onderdelen.

• Als de möglichkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze worden gezruikt. Het gebruik van stofopvang kan stofgerelateerde bevaren beperken.

Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap nicht voor taken waarvooor het Niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat(Int)kunt u de taak better en veiliger uitvoeren met de snelheid waarvooor het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/ uitschakelaar Niet werkt. Elektrische apparaten die niedeti bediend+kennen worden met de schakelaar+zijn gevaarlijk en moeten gerepareerd worden.
  Haal de stekker uit het stopcontact en/of verwijder de accu van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.
• Berg elektrisch gereedschap dat u Niet nodig hebt op buiten het bereik van kinderen en LAST personen die onbekend zich met het elektrisch gereedschap of deze instructies Niet werken met het elektrisch gereedschap. Elektrische apparaten zich gevaarlijk in handen van ongetrainde gelebruikers.
• Onderhoud elektrisch gereedschap goed. Controller het apparaat op verkeerde uittlijing of bevestiging van bewegende onderdelen, breuk van onderdelen en andere condities die de werkung van het elektrische apparaat negatif konnen beinvloeden. Als het elektrische apparaat beschadigd is,要去 u het latent repareren voordat u het gebruikt. Veel ongelukken wordenveroorzaakt door slecht onderhonden elektrische apparaten.
• Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en+zijn eenvoudiger onder controle te houden.
• Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijkke in overeenstemming met deze instructies en houd hierbij rekening met de werkkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waaroor het is bedoeld, kan er een gevaarlijke situatie ontstaan.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gezruikt.

• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere occupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het.Accupack Niet gebruikt worden, houd hem danuit de buurt van andere metalen voorwerpen,zoalspaperclips,munte, sleutels,spijkers, schroeven ofanderekleine metalen voorwerpen die eenverbinding tussen de twee klemmen hunnen make. Als er kortsluiting tussen de accuaansluitingenontstaat, kunnen er brandwonden of brand ontstaan.
• Als het.Accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze Niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen kommt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden verroorzaken.

Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruikuitsuitend identieke verrangingsonderdelen. Dit zorgt ervoor dat de verilgheid van het elektrisch gereedschap worden gehandhaafd.

Veiligheidswaarschuwingen voor heggenschaar

• Gebruik beiden handen wanneer u met de heggenschaar werkt. Met een hand kurz u de contrôle over de heggenschaar verliezen en dit kan ernstig persoonlijk letsel tot gevolg hebben.
• Houd alle lichaamsdelen uit de buurt van de messenset. Verwijder geen snoeiafval en houd geen afval vast dat moet worden afgesneden als de messen bewegen. Zorg dat de schakelaar isuitgeschakeld als u vastgelopen materiaal verwijdert. De messen komen na het uitschakelen Niet meteen tot stilstand. Eén moment van onoplettendheidijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met de messenset uitgeschakeld. Op de juiste manier omgaan met de heggenschaar vermindert de kans op letsel door het snijblad.
• Houd het elektrisch gereedschap alleen vast aan de geisoleerde handgrepen, waar de zaagketting verborgen bedrading kan raken. Als de messenset een draad onder stroom aanraakt, kennen blootligende draden de metalen onderdelen van het elektrisch gereedschap onder stroom zieten en kan de gebruiker een elektrische schok krijgen.
• GEVAAR - Houd uw handen uit de buurt van het blad. Aanraking van het blad heeft ernstig letsel tot gevolg.

Veiligheid bij accu's

Gebruik alleen accupacks van de fabrikant en laad ze alleen op in een acculader van de fabrikant.

De oplaadbare accupacks worden uitsluitend gebruikt voor voeding van de desbeteffende snoerloze producten. Om letsel te voorkomen, mag het.accupack Niet worden gebruikt als voedingsbron voor andere apparaten.

• Accupacks nicht uit elkaar halen, openen of vernietigen.
  Stel accupacks nicht bloot aan direct zonlicht of warmte. Houd accupacks uit de buurt van vuur.
• Controller de accapack-lader en het accapack regelmatig op schade. Beschadigde of gewijzigde accupacks kuren leiden tot brand, explosiegevaar of risico van letsel. Repareer of open beschadigde accupacks Niet.
• Gebruik geen.Accupack of product dat defect, gewijzigd of beschadigd is.
• Voer geen wijzigingen of reparativesuit aan het accupack. Laat het uitvoeren van reparativesuitsluitend over aan uw erkende dealer.
• Zorg dat er geen kortsluiting ontstaat in een cel of accupack. Berg accupacks nicht in een doos of lade op, waar der dan kortsluiting door andere metalen voorwerpen kan ontstaan.
• Haal een accupack pasuit de originele verpakking wannerdeze nodigisvoor gebruik.
• Stel accupacks nicht bloat aan mechanische schokken.
• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.
• Gebruik alleen acculaders die zich gespecifieerd voor gebruik in combinatie met het.Accupack.
• Kijk waar de plus (+) en min (-) markeringen op het.Accupack en het product om een goede werkig te garanderen.
• Gebruik geen.accupack dat Niet is bedoeld voor gebruik in combinatie met het product.
• Gebruik in een apparaat geen.Accupacks met verschillende spanningen of van een andere fabrikant.
• Houd accupacks buiten het bereik van kinderen.
• Koop algijde juiste accupacks voor het product.
  Houd de accu's schoon en droog.
• Veeg de aansluitingen van het accupack af met een schone, droge doek als ze vuil worden.
• Secundaire accupacks要去 voor gebruik worden opgeladen. Gebruik altijd de juiste acculader en raadpleeg de handleiding voor de juiste oplaadinstructies.
• Laad een accupack nicht voortdurend op als dazu nicht worden gekruikt.
• Bewaar de handleiding voor later gebruik.
• Gebruik het.Accupack alleen voor deoodzakelijkere Werkzaamheden.

• Verwijder het accupack uit het product wanneer het Niet worden gebruikt.

• Houd het accupackijdens gelebruik uit de buurt van paperclips, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen. Hierdoor kan sluiting tussen de aansluitingen ontstaan. Als er kortsluiting tussen de aansluitingen van het accupack ontstaat, kunnen er brandwonden of brand ontstaan.

Algemene veiligheidsinstructies

• Gebruik het product op de juiste manier. Onjuist gebruik leidt möglichk tot letsel of de dood. Gebruik het product uitsluitend voor de taken die in deze handleiding worden genoemd. Gebruik het product Niet voor andere taken.
• Volg de instructies in deze handleiding op. Volg de veiligheidssymbolen en veiligheidsinstructies op. Het Niet in alot nemen van de instructies en de symbolen kan leiden tot letsel, schade of de dood.
• Gooi deze handleiding Niet weg. Gebruik de instructies voor het monteren, gebruiken en onderhonden van uw product. Gebruik de instructies voor een correcte installmentie van opzetstukken en accessoires. Gebruik alleen goedgekeurde opzetstukken en accessoires.
• Gebruik nooit een beschadigd product. Neem het onderhoudsschema in acht. Voer alleen onderhoudswerkzaamheden uit waarvoor u in deze handleding een instructie aantreft. Alle overige onderhoudswerkzaamheden要去en door een erkend servicepunt worden uitgevoerd.
• Deze handleding kan nicht alle situatuies beschrijven die zich voor kuren doen wanner u dit product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product Niet en voer geen onderhoudwerkzaamheden aan het productuit als u nied zeker bent van de situatie. Neem voor meer informatie contact op met een productexpert, uw dealer, serviceworkplaats of erkende servicepunt.
• Verwijder het accupack voordat u het product monteert, het product opslaat of onderhoudswerkzaamhedenuitvoert.
• Gebruik het product zich als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderden van het product zonder toestemming van de fabrikant. Gebruik alleen onderden die+zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.
• Start het product Niet in gesloten ruimtes of in de buurt vanlicht ontvlambaar materiaal.
• De motor genereert een elektromagnetisch veld wanneer u het product gebruikt. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Raadpleeg uw arts en fabrikant van het medische implantaat voordat u het product gebruikt.
• Laat het product Niet door een kind bedieren. Laat het product Niet bedieren door Personen die de instructies Niet hebben gelezen.
  Zorg ervoor dat u personen met een lichamelijke of geestelijkke beperking die het product gebruiken,

altijd in de gaten houdt. Er要去 allen tijde een verantwoordelijkke volwassene aanwezig zijn.

• Berg het product op in een afgesloten ruimte die nicht toegankelijk is voor kinderen of onbevoegde Personen.
• Het product kan objcten uitwerpen en letsel veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of de dood te verlagen.
• Blijf in de buurt van het product wanner de motor is ingeschakeld.
• De gekruiker van het product is verantwoordelijk indien zich een ongeval voordoet.
  Zorg dat er geen onderdelen beschadigd zijn, voordat u het product gebruikt.
• Zorg ervoor dat u op veilige afstand van andere personen en dieren verwijderd bent, voordat u het product gaat gebruiken. Zorg ervoor dat Personen in aangrenzende gebieden weten dat u het product gaat gebruiken.
• Neem nationale en lokale wetgeving in acheit. Deze kan het gebruik van het product in sommige situatives beperken of verbieten.

Veiligheidsvoorzieningen op het product

Zorg ervoor dat u regelmatig onderhoudswerkzaamhedenuitvoert aan het product.

• De levensduur van het product neemt toe.
• Het risico van ongevalen neemt af.

Laat het product regelmatig door een erkende dealer of een erkend servicepunt controeren, zodat er

aanpassingen en reparations uitgevoerd+kunnen worden.
- Gebruik geen product met beschadigde beschermingsmiddelen. Als het product beschadigd is, neemt u dan contact op met een erkend servicepunt.

Handbescherming

De handbescherming voorkomt dat handen in contact kuren komen met de bewegende bladen. Als de gebruiker bijvoorbeeld de hendel loslaat.

• Zorg dat de handbescherming op de juiste manier is aangebracht.
• Controller of de handbescherming nicht is beschadigd.

Bladbeschemkap

• Controller de bladbeschemkap op beschadigingen en verrormingen.
• Breng de bladbeschemkap aanijdens transport en opslag van het product.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Onjuist onderhoud kan leiden tot schade aan de motor of letsel.

De gebruiker van het product is verantwoordelijk voor het uitvoeren van alle vereiste onderhoudswerkzaamheden, zoals beschreiben in de bedieningshandleiding.

Verwijder het accupack voordat u onderhouduitvoert.

BEDIENING

WAARSCHUWING: Lees en begrijp het hoofdstuk over veilighheid voordat u het product gebruikt.

Voordat u het product inschakelt

• Controller het product op ontbrekende, beschadigde, loszittende of versleten onderdelen.
• Controller de moeren, schroeven en boute.
• Controller of de gashendel maar behoren werk.
• Controller of de aan/uit-knop maar behoren werkkt.

Accupack aanbrengen

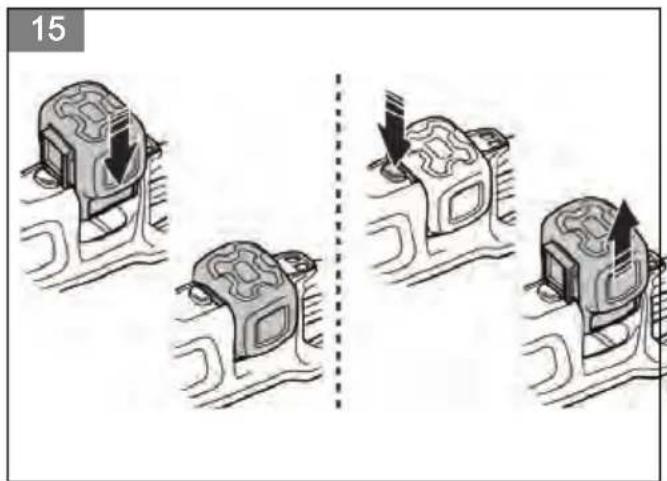

(Fig. 15)

• Lijn de ribben van het accapack uit met de montagesleuven in het accuvak. Duw het accapack in het accuvak totdat u een klik hoort.
• Om het.Accupack te verwijderen, houdt u de accuontgrendelknop ingedrukt en trekt u het accupack eruit.

De motor starten

1. Breng het.Accupack aan.Zie Accupack aanbrengen op pagina 150.
2. Druk op de aan/uit-knop totdat het lampje brandt.
3. Houd de voorste handgreep vast met uw linkerhand en dechterste handgreep met uwrechterland. Druk op de blokkeerknop.

4. Knijp de gashendel in om het product te bedieren.

5. Knijp de gashendel Licht in voor een lager toerental.

6. Knijp de gashendel harder in voor een hoger toerental.

7. Gebruik het product.

Heg knippen

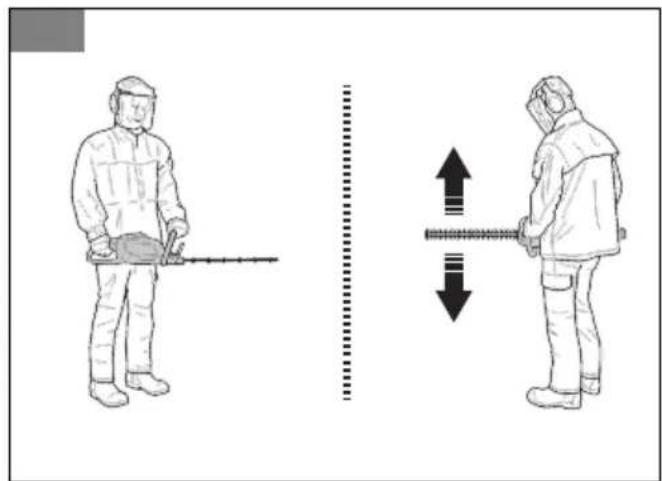

(Fig. 16)

• Beweeg het product van benedenaar boven heen en weeer wonneer u de zijkanten knipt.

• Houd de motor uit de buurt van de heg.

• Houd het product zo zich möglichk bij uw lichaam voor de juiste balans.

• Zorg ervoor dat de punt van het blad de grond nicht raakt.
• Knip Niet te snel. Knip langzaam en regelmatig totdat u een goed knipresultaat ziet.

Vermogensmodus wizzigien

De vermogensmodus van het product kan worden gewijzigd verwijl het product in gebruik is. Er zijn 2 vermogensmodi:

1. Standaardmodus - Bespaart energia en optimaliseert de bedrijfstijd. Standaardmodus van toepassing op de meeste taken.
   Let op: Het product worden ingesteld op de standaardmodus wanner het worden ingeschakeld.
2. Boost-modus - In de Boost-modus werkt het product met een hoog torental. De Boost-modus werkt met het maximale vermogen en worden gezruikt voor taken die Niet eenvoudig zijn. Om de Boost-modus in te schakelen, drukt u op de knop voor de Boost-modus totdat het lampje gaat branden. Om de Boost-modusuit te schakelen, drukt u op de knop voor de Boost-modus totdat het lampje dooft.

Let op: Als de gashendelijdens gebruik worden losgelaten, start het product in de)[-stgebruekte modus. Als het product automatisch stopt, of als de gebruiker op de aan/uit-knopt drukt, worden de [-aatstgebruekte modus uit het geheugen gewist. Wanner het product wordt ingeschakeld, worden het weer ingesteld op de standardmodus.

Vermogensmeter

De vermogensmeter maar zien hoeveel vermogen het product tijdens gelebruikt verbruikt.

• LED-lampjes 4 en 5 péri de beste prestaties en de beste accu-efficiency zien.
• LED-lampje 6 aan de rechterzijde maar het maximaal vermogen en de minimale accu-efficiency zich.

LED laadstatus accu

De status van het accupack worden weergegeven totdat u de gashendel bedient. Wanner u de gashendel loslaat, wordt de status van het accupack waar weergegeven.

Aan de hand van het aantal LED's dat brandt, kutu het huidige laadniveau van het accupack zien.

LED's die bran- den	Accustatus
Alle groene LED's branden	Volledig opgeladen (100% - 76%)
LED 1, 2 en 3 branden	Het accurapack 75% - 51% opgela- den.
LED 1 en 2 branden	Het accurapack 50% - 26% opgela- den.
LED 1 brandt Het	accupack 25% - 6% opgeladen.
LED 1 knippert Het	accupack 5% - 0% opgeladen.

Let op: Als de motor stocht en de voedings-LED blijdt branden, druk dan op de knop op het accupack. Zie Foutcodes op pagina 152 voor möglichke oplossingen.

Let op: Als het accupack volledig is ontladen, stopt de motor onmiddelijk.

Let op: De motor stopt automatisch als het.Accupack of de motorregelaarijdens zwaar gebruik te warm wordt. Laat de motor en het accupack afkoelen. Het product wordt dan geset.

ONDERHOUD

WAARSCHUWING: Lees en begrijp het hoofdstuk over veilighheid voordat u gaat reinigen of reparations of onderhoud gaatuitvoeren.

Dagelijks onderhoud

• Verwijder het.accupack.Raadpleeg de bedieningsinstrumenties van het.accupack voor correct onderhoud.
• Controller de moeren, schroeven en bauten.
• Controller of de gashendel maar behoren werk.
• Controller of de aan/uit-knop maar behoren werkt.

• Gebruik een zachte borstel of droge doeck om vreemd, ongewenst materiaal van het product te verwijderen. Nooit reinigen met water, reinigingsmiddelen of oplosmiddelen.

• Gebruik een zachté borstel om ongewenst materiaal van de luchtopeningen te verwijden.

• Controller het product op ontbrekende, beschadigde, loszittende of versleten onderdelen.
• Controller het product om ervoor te zorgen dat de bewegende delen zijn uitgelijnd en veiligijken voor gebruik.
• Smeer de bladen om corrosie te voorkomen. Het smeermiddel mag Niet giftig of gevaarlijk zijn voor Personen, dieren of planten. Zorg dat het smeermiddelCUShen het bovenste en onderste blad terechtkomt.
• Bevestig de bladbeschemkap.
• Berg het product op in een afgesloten ruimte die nicht toegankelijk is voor kinderen of onbevoegde Personen.

PROBLEMEN OPLOSSEN

Probleem Mogelijke fouten Mogelijkste stap
Het product start nicht	De voeding is uitgeschakeld.	Schakel de voeding in. Zie De motor starten op pagina 150.
	Er is geen elektrisch contact tussen het product en het ac-cupack.	Breng het accapack op de juiste manier aan. Zie Accupack aan-brengen op pagina 150.
	Het accupack is Niet opgela-den.	Laad het accupack op. Zie de bedieningshandleiding van het ac-cupack.
	Het accupack of het product is te heet.	Laat het accupack en het product afkoelen voordat u het product inschakelt.
	Het accupack of het product is te koud.	Laat het accupack en het product opwarmen voordat u het product inschakelt.
	Motorcontroller is te warm. Laat	het accupack en het product minimaal 1aar afkoelen voordat u het product inschakelt.
De bladen be-geven nicht	De bladen zijn geblokkeerd Verwijder ongewenst materiaaal

Foutcodes

De foutcodes helpen u bij het oplossen van storingen van het.Accupack en/of de acculader wonneer er wordt opgeladen.

(Fig. 17)

Let op: Kijk maar het laadniveau van de LED, verwijl de ribben van de accu� boven wijzen, om de juiste stand van de LED-lampjes te zien.

LED-schem Mogelijkke fouten	Mogelijkke stappen
LED 1 is rood en LED 4 is groen,.accapack laadt Niet op of werkt Incorrect in het product	Interne zekering is door- gebrand	Neem contact op met een erkend servicecentrum.
LED 1 is rood Onregelmatige	celspan- ning	Neem contact op met een erkend servicecentrum.
LED 4 is groen Accapack is overladen Verwijder het accuipack uit de accelader en plaats deze in het product.Gebruik het product.Acculader is maybeijk defect. Neem contact op met een erkend servicecentrum.
LED 1 is rood en LED 2 is groen,accapack laadt Niet op of werkt Incorrect in het product	Defect in accupack Verwijder het accupack uit het product. Niet opladen. Het accupack is beschadigd en moet worden verrangen. Neem contact op met een erkend servicecentrum.
Rode LED brandt, LED 2 is groen en knippertijdens het opladen,of wanner het accelapack op de lader is aan- gesloten	Interne temperatuur van accupack is te laag of te hoog voor opladen	Verplaats de accelader en het accupack waar een locatie waar de interne temperatuur van het accupackussen \(5^{\circ}C\) (41°F) en 45°C (113°F) kanijken.
LED-schem Mogelijk fouten	Mogelijk stappen
Rode LED knippert en LED 2 knippert groen wanner het.Accupack is geplaatst.	Interne accutemperatuur is te laag of te hoog	De interne temperatuur van de accu要去ussen -15°C (5°F) en 70°C (158°F) liggen. De omgevingstemperatuur in het.Accupack is te laag of te hoog. • Als het.Accupack te koud is ten opzichte van de omge-vingstemperatuur,plaats het.accupack en de accelad-er dan in een warme omgeving. • Als het.accupack te warm is,vooral na gebruik,plaats het.accupack en de accelader dan in een koelere om-geving.

TECHNISCHE GEGEVENS

	eenheid Li 58HT (BHT58)VPR
Motorspecificities
Motortype Borstelloos
Motorspanning V (DC) 58
Motorvermogen W 400
Specificities accu en acculader
Standaard type accupack Li 582.6A
Standaard type acculader Li 58V 2.5CGR
Geluids- en trillingsgegevens
Vergelijkbaar trillingsniveau (ahv, eq) voorhand-greep. Zie opmerking 1.	m/s2	2,865
Vergelijkbaar trillingsniveau (ahv, eq)chterhand-greep. Zie opmerking 1.	m/s2	3,321
Geluidsvermogenniveau, gegardeerd (LWA). Zie opmerking 2.	dB(A) 95
Geluidsvermogenniveau, gemeten. Zie opmerking 2.	dB(A) 93
Geluidsdrukniveau bij hetoor van de gebruiker. Zie opmerking 3.	dB(A) 82
Specifications blad
Toerental blad (standaard / boost) min	1	1400 / 1900
Meslengte cm (inch) 55 (21,6)
Sneecapaciteit mm (inch) 19 (0,75)
Productafmetingen
Gewicht (zonder accu)	kg (lb)	3,66 (8,1)

Opmerking 1: De gerapporteerde gevevens voor een vergelijkbaar trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,5m / s^2

Opmerking 2: Geluidsemissie in het milieu gemeten als geluidsvermogen (Lwa) volgens EG-richtlijn 2000/14/EG. Het gerapporteerde

geluidsvermogenniveau voor de machine is gemeten met de originele snijuitrusting die het hoogste nivea geeft. Het verschilussen gegarandeerd en gemeten

geluidsvermögen is dat het gegardeerde geluidsvermögen ook spreiding in het meetresultaat omvat en de verschillen:tussen de verschillende machines van hetzelfde model conform Richtlijn 2000/14/EG.

Opmerking 3: De gerapporteerde geevens voor een vergelijkbaar geluidsdrukniveau voor de machine vertonen een typische statistische spreiding (standaardafwijking) van 3 dB(A).

INHOUD VAN DE EG-VERKLARING VAN OVEREENSTEMMING

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder once alleenverantwoordelijkheid dat het gerepresenteerde product:

Beschrijving Heggenschaar
Merk McCulloch
Platform / Type / Model Platform BHT58VPR, ver-gethervoordigend model Li 58HT
Partij Serienummer vanaf 2017 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening Beschchrijving

2006/42/EG "beteffende machines"

2014/30/EU "beteffende elektronik-netische compatibiliteit"

2000/14/EG "beteffende geleuid buren-shuis"

2011/65/EU "beteffende veaarlijke stoffen"

Toegepaste geharmoniseerde normen en/of technische specificaties zich als volgt: EN 60745-1, EN 60335-1, EN 60745-2-15, EN 62233, EN 55014-1, EN 55014-2

In overeenstemming met richtlijn 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming.

TUV Rheinland heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB, onder vermelding van Certificaat van overeenstemming met Machinerichtlijn 2006/42/EG van de Europese Raad.

Het certificaat, als vermeld op de ondertekende EGverklaring van overeenstemming, is van toepassing op alle fabriekslocaties en landen van herkomst, zoals vermeld op het product.

De geleverde heggenschaar is conform het geteste exemplaar.

Namens Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, 4-12-2017

John Thompson, Product and Marketing Director
Verantwoordelijk voor technische documentatie

INNHOLD

INNLEDNING 155

FEILSØKING. 160

SIKKERHET 156

TEKNISKE DATA. 161

DRIFT 159

INNHOLDET I EF-SAMSVARSERKLÄERINGEN...... 162

VEDLIKEHOLD. 160

INNLEDNING

Bruksanvisning

Det originale språket i dette braupsanvisingen er engelsk. Bruksanvisninger på andre sprák er oversettelser fra engelsk.

Oversikt

(Fig. 1)

1. Batteripakken
2. Batterilader
3. Batteristatusknapp
4. Ladelampens batteristatus
5. Knivbeskyt telse
6. Kniver
7. Handbeskyttele
8. Fremre händtak
9. Fremre knapp for effektregulatorsperre
10. Digitalt kontrollsenter
11. Strømmåler
12. Boost-knapp
13. Av/pa-knapp
14. Bakre händtak
15. Batterriutløserknapp
16. Gassregulator
17. Elektrisk forgasser
18. Bruksanvisning

Dispositive de protectie la produs
