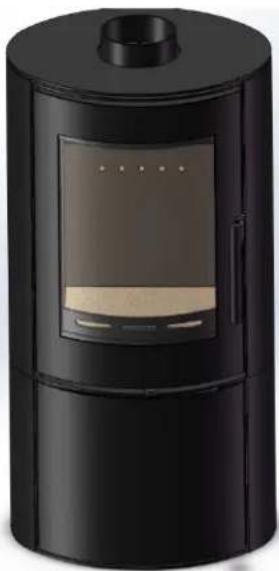

BRUKSANVISNING WSS-01 MSW

A- Tovforseglingssamling
B- Tappehane

Montering av varmeplaten (blankingsplaten)

Overbelastning av drivstoff

Den maksimale mengden drivstoff som er spesifisert i denne håndboken bør ikke overskrides, overbelastning kan forårsake overflødig røyk. Se avsnittet om tekniske data i denne håndboken.

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Vedspis
Modell	MSW-WSS-01
Bränsletyp	Trä
Värmeeffekt [kw]	Max: 9 (trä)Nominell: 5 (trä)
Energieffektivitet [%] Max: 80 (trä)
Bränslegastemperatur [°C] 281
CO-utsläpp [%] 13, O2: 0,09 (trä)
Härdstemperatur [°C] >100
Luftutloppsrör [mm] 127
Minsta säkerhetsavständ från brännbara material [mm]	R=400B=100L=400
Mätt [bredd * längd * höjd; mm] 465*375*960
Vikt [kg] 72

Beskrivning

Produkten är designad för att effektivt värma upp utrymmen, vilket säkerställer snabb och kostnadseffektiv värme.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Installation

Installationskrav

Härdar och fördjupningar

Kaminen bör installeras på en yta med tillräcklig bärförmåga.

Om den befintliga konstruktionen inte uppfyller denna förutsättning bör lämpliga åtgärder (t.ex. lastfördelningsplåt) vidtas för att uppnå detta. Var särskilt uppmärksam när du undersöker befintliga byggnadsarbeten för att uppfylla följande krav.

Vid installation av en kamin bör härdar ha en tillräckligt plan yta för att möjliggöra en stadig sittyta för kaminkroppen att placeras under installationen. Stenarbeten, ojämnt tegel, löst kakel etc. kan behöva ytterligare arbete för att säkerställa att detta kan uppnås.

Kaminen ska installeras på en obrännbar yta som inte är mindre än 150 mm tjock (i enlighet med byggreglerna om inget annat anges) med lämplig bärförmåga och värmebeständighet. Hänsyn bör tas till utvidgning och sammandragning av material som är monterade upp till och nära apparaten.

Eldstadens yta bör vara fri från brännbara material.

I de flesta byggnader med massiva betong- eller stengolv kommer kravet att uppfyllas av själva golvet, men markera eldstaden för att säkerställa att golvbeläggningar hålls långt borta eller använd olika nivåer för att markera eldstadens omkrets.

Var medveten om att varm luft kan orsaka fläckar ovanför elden på liknande sätt som väggar ovanför radiatorer.

För att förhindra detta och sprickbildning rekommenderar vi att all puts ovanför elden förses med förstärkande expanderande nät minst 220 mm ovanför, och hela elders bredd. Du bör också använda ett lämpligt värmebeständigt gips som bör få tillräckligt med tid för att torka helt innan du använder kaminen, annars kan det uppstå sprickor.

Brännbara material

Se typskylten som medföljde din kamin för specifika minimiavständ till brännbara mätningar.

Helst bör intilliggande väggar vara av lämplig obrännbar konstruktion, helst murverk.

I stora eldstäder, se till att alla bärande balkar skyddas av en 13 mm skiva av värmebeständig eldplatta placerad 12 mm från ytan med remsor av obrännbart material. Se till att det finns ett mellanrum mellan ett oisolerat röksystem och eventuellt brännbart material. Denna spalt måste vara minst 3X rökkanalens ytterdiameter, eller 1,5X rökkanalens diameter till obrännbara ytor.

Vänligen konsultera skorstenstillverkarens specifikation för isolerade rökkanaler.

Luft för förbränning

Alla kaminer kräver ventilation för att brinna säkert och korrekt. Det finns ett antal krav som måste uppfyllas när man installerar en kamin, till exempel för att möjliggöra husets permeabilitet (luftgenomsläpplighet är det allmänna läckage av luft in i huset via ventilationsöppningar, dörrar och fönster etc.)

Det måste alltid finnas en permanent anordning för att tillföra luft för förbränning i rummet där kaminen är installerad. Luftsvält kommer att resultera i dåligt rökgasdrag och kan göra att rök läcker in i rummet.

Om det finns mer än en apparat i fastigheten ska varje apparat förses med tillräcklig förbränningsluft så att alla apparater kan tändas samtidigt.

Placeringen av en ventilationsöppning måste vara så att den inte kan blockeras eller blockeras. Helst bör den också placeras där det är osannolikt att det orsakar kalldrag. Den ska inte placeras i eldstadens urtag.

Rökkanal och skorstenar

Krav

Kaminen ska anslutas till en lämplig och effektiv rökkanal så att förbränningsprodukter (ångor) från kaminen drivs ut till utomhusluften. Kom ihåg att skorstensdraget beror på fyra huvudfaktorer:

• Rökgastemperatur
• Rökrörshöjd
• Rökkanalens storlek
• Rökkanal

För att säkerställa ett bra uppdrag är det viktigt att rökgaserna hålls varma och att rökkanalens storlek passar kaminen. Avslutningen av utloppet högst upp i rökkanalen behöver också följa byggreglerna. Den minsta effektiva höjden på rökkanalen måste vara minst 4,5 meter från toppen av kaminen till toppen av rökkanalens utlopp. När den är varm bör rökgasdraget vara mellan 0,1 till 0,2mb.

Dragningen av en skorsten / rökkanal kan variera i olika väderförhållanden.

En skorsten kan följa föreskrifter men kan fortfarande utsättas för drag och liknande problem. En skorsten som slutar ovanför nocknivån är mindre sannolikt att drabbas av sådana problem

Om en ny skorsten tillhandahålls bör den helt överensstämma med de relevanta byggreglerna som anger kraven för installationer för förbränning av fast bränsle. Lämpliga typer av skorstenar inkluderar följande:

• Murad skorsten: Byggd med lera eller betongfoder, eller ett skorstenssystem som uppfyller byggreglerna. Dessa typer av skorstenar bör installeras i enlighet med Byggreglerna och BS EN15287-1:2007.
• Fabrikstillverkad isolerad skorsten: Uppfyller BS 4543: Del 2 (ofta kallad klass 1 prefabricerad metallskorsten). Dessa typer av skorstenar bör installeras i enlighet med Byggreglerna och BS EN 15287-1:2007.

På grund av det gradvisa införandet av europeiska skorstensstandarder kommer skorstenar att specificeras enligt deras prestandabeteckning som definieras i BS EN 1443 som täcker de allmänna kraven för skorstenar. Minsta prestandabeteckning som krävs för användning med fastbränslekaminer är T450 N2 S D3.

Se till att rökrörets diameter inte är mindre än diametern på apparatens utlopp.

Rökkanalen och skorstensinstallationen måste noggrant kontrolleras av en kompetent person innan kaminen monteras för att säkerställa att den är lämplig och fungerar säkert.

Om skorstenen är gammal (dvs: byggd av tegel eller sten utan foder) eller öppnas upp för återanvändning, bör ytterligare kontroller och rökprovning enligt beskrivningen i bilaga E till det godkända dokumentet J 2010 Edition också utföras för att säkerställa rökkanalen. och skorstenen är i gott skick.

Kontrollera att den befintliga rökkanalen är i gott skick med lämplig åtkomst för uppsamling och borttagning av skräp.

Det är också viktigt att lämplig rökrör (rekommenderas minst 600 mm i längd) enligt byggreglerna används för att ansluta kaminen till rökkanalen i skorstenen. Lämplig åtkomst bör tillhandahållas in i rökkanalen för regelbunden inspektion och sotning av rökkanalerna.

Installatören bör följa byggreglernas krav när det gäller att tillhandahålla en anslagsskylt som ger detaljer om skorstenen, skorstenen, eldstaden och installationen av eldstaden.

Skorstenar ska vara så raka som möjligt. Horisontella körningar bör undvikas förutom där apparatens bakre utlopp används, i vilket fall den horisontella sektionen inte bör överstiga 150 mm lång. Vid behov kan en kombination av 45° och 90° böjar användas, så länge som summan av deras vinklar inte är större än 180° totalt. IE: fyra x 45°-böjar eller två x 45° och en 90°-böjar.

Om kaminen arbetar hårt men producerar mycket lite uteffekt till rummet är det troligt att överskottsdrag finns i skorstenen och att värme sugs ut ur apparaten och upp genom skorstenen. Om så är fallet rekommenderar vi montering av en dragstabilisator framför ett rökgasspjäll, för säkerhet och effektivitet.

För att göra kaminen lättare att manövrera (och säkrare) rekommenderar vi att du tar bort följande delar som sedan kan sättas tillbaka när kaminen är i sitt slutliga läge: Foder, lucka (för att förhindra att glaset går sönder), halsplatta och bränslehållare.

Uppackning

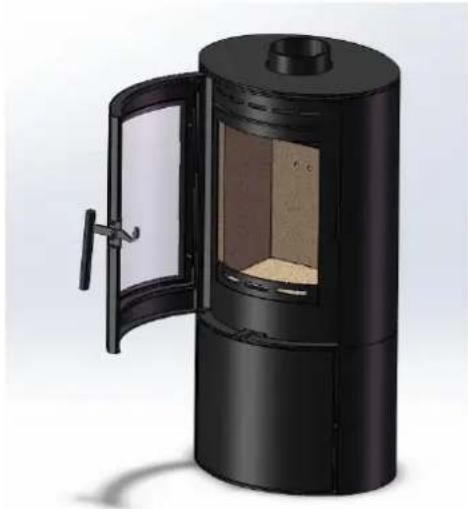

1. Ta bort den yttre packningen

• Ta försiktigt bort packningsremmarna och lyft av den övre lådan.

- Ta bort plastpåsen och ta ner spisen från bottenpanelen.

• VIKTIGT - Se till att plastpåsen kasseras på rätt sätt och förvaras borta från barn.

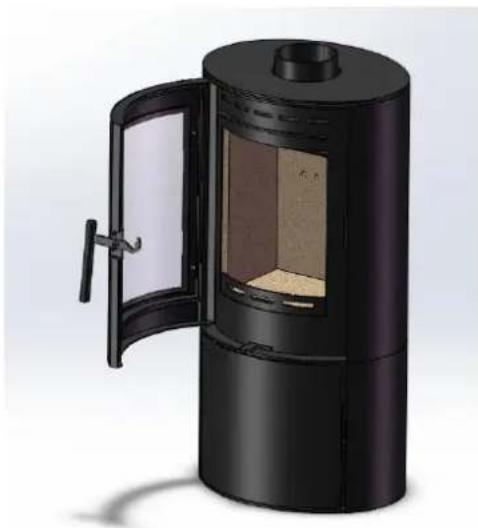

1. Öppna dörren, ta ut allt innehåll. Placera alla föremål på en kartong eller yta som inte repar eller skadar delarna.

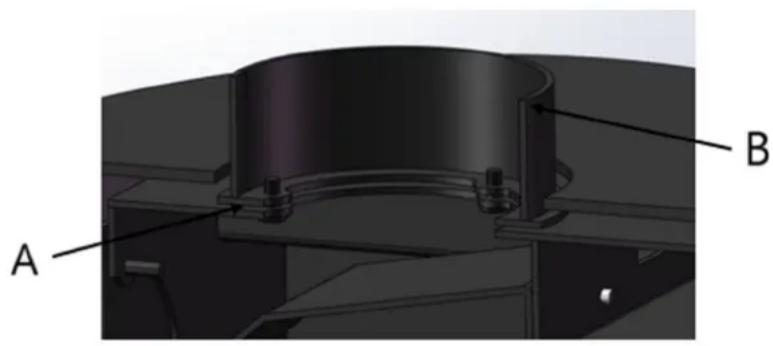

2. Montera rökröret med de medföljande ställskruvarna och brickorna. Bakre eller övre rökkanal alternativ.

Om det övre rökrörsläget krävs, ta bort det monterade rökrörskåpan och sätt tillbaka den på den bakre öppningen.

1. Montera hållaren enligt bilden.

1. Montera det bakre yttre luftintaget med ställskruvarna och packningarna.

Ta bort halsplattan och liners

Halsplattan vilar på det bakre fodret och kanten inom den övre kanten av dörröppningen. Tryck upp på mitten av halsplattan med ena handflatan. Med den andra, ta bort det övre bakre fodret och sänk sedan ner halsplattan framåt från kanten. Vrid halsplattan diagonalt för att tillåta borttagning genom dörröppningen. De återstående fodren kan nu tas bort. Återigen omvänd procedur för återmontering.

Montering av rökrörsutlopp

Rökrörsutloppet finns packat inuti apparaten. Beroende på den speciella installationen kan rökrörsutloppet antingen monteras på det övre eller bakre utloppet. Tappens beslag fästs på kaminstommen med hjälp av 3no. M6 fyrkantiga bultar, brickor och muttrar medföljer. Observera, se till att reptätningen är på plats innan du drar åt fästena helt. Ett mycket tunt skikt av brandcement kan också appliceras på de passande ytorna.

Montera värmeplattan (blankplatta)

Värmeplattan, eller ibland kallad blankplatta, kommer att levereras inuti kaminen. Återigen kan detta monteras på båda uttagen på apparaten och är beroende av installationskraven. Monteringen görs enkelt med hjälp av de medföljande M6 muttrarna och brickorna (inga bultar krävs eftersom dubbar är fabriksmonterade på värmeplattan). Återigen kan brandcement användas tillsammans med den självhäftande reptätningen.

VIKTIG! Vid montering av rökrör & värmeplatta, se alltid till att reptätningen är monterad.

Underlåtenhet att göra det kan leda till avgasläckage in i fastigheten och potentiell kolmonoxidförgiftning.

Anslutning av tappens utlopp till rökkanalen

Rökröret måste monteras inuti utloppsröret som visas på bilden nedan angående rökrörs- och tappkoppling.

Underlåtenhet att göra det kan leda till att kondensspill rinner ner i rökkanalen. Brandcement bör användas för att skapa en lufttät tätning mellan rökkanalen och tappen.

Firebox liner paneler används på sidan, baksidan och vardera sidan av det roterande gallret till basen av apparaten. Kaminen kommer att levereras med linerpanelerna på plats; det kan dock vara lättare att ta bort dessa under installationen.

Användning

Varningar

• Alla Cylinderkaminer FÅR INTE anslutas till ett delat röksystem.
  Varsel: Klassificeringen av dessa apparater är endast för intermittent användning.
• Använd inte aerosolsprayer eller andra brandfarliga material i närheten av apparaten när den används. Använd inte apparaten som förbränningsugn.
• Använd endast rekommenderade bränslen, STRIGT INGA olämpliga och icke-rekommenderade bränslen eller material eller flytande bränslen tillåtna.
• Ren petroleumkoks eller bituminöst huskol får INTE brännas i denna apparat. Användningen av dessa bränslen gör apparatens garanti ogiltig.
• Se till att luftintagsgallren till bostaden inte är blockerade eller kan blockeras.
• Försiktighet måste iaktas när apparaten används eftersom både interna och externa ytor blir varma att röra vid, använd vanten när apparaten är i drift.

• Ett brandskydd som överensstämmer med BS 8423:2002 bör användas i närvaro av barn eller äldre personer.

• Observera alltid avständen till brännbara material som anges på apparatens typskylt och i avsnittet om tekniska data i denna bruksanvisning. Se till att inga mjuka möbler eller brännbara material är känsliga för värme som strålar ut från apparaten.

• Under INGA omständigheter får kaminen användas under längre perioder med öppen huvudbranddörr. Detta kommer att resultera i en övertändningssituation och kommer att leda till allvarliga skador på kaminen och rökkanalen.
• Att ignorera varningarna kan leda till skador/skador på personer och/eller egendom.
• Det är viktigt att apparaten har tillräcklig lufttillförsel för förbränning och ventilation. Öppningar som tillhandahålls för detta ändamål får inte vara begränsade eller täckta.
  • Se riktlinjerna för hälsa och säkerhet för råd om hantering av tunga och/eller stora föremål

Rekommenderade bränslen - Woods

Som ett naturligt och förnybart bränsle är ved förstahandsvalet för eldning, men att elda ved kräver lite ansträngning och planering.

Alla typer av trä är lämpliga (även om lövträ är att föredra) förutsatt att det är väl kryddat och har en fukthalt under 20 %. Detta innebär vanligtvis att virket har lagrats på lämpligt sätt så att fukt kan avdunsta i minst 9 månader när det gäller mjukt trä och minst 24 månader när det gäller hårt trä. Vi rekommenderar att ved för allmän eldning klyvas i stockar med en diameter på högst 100 mm (4 tum).

Om du vid eldning ser tecken på klibbig tjära inuti apparaten eller skorstenen, är din ved grön eller för blöt och kräver ytterligare kryddning. En elektronisk fuktmätare kan fås för att bestämma fukthalten i ditt vedbränsle. Våt ved får inte användas eftersom detta bidrar till bildning av tjära och kreosot som i extrema fall kan rinna ner i skorstenen i flytande form. Detta kommer att skada både skorstenen och apparaten allvarligt och öka risken för en skorstensbrand.

Operationsförberedelser

1. Produkten är konstruerad för att användas med branddörren/-arna stängda hela tiden, förutom tankning (vid tändning) eller rengöring (när den är kall).

2. Lämna aldrig apparaten utan uppsikt under en längre tid med dörren/dörrarna öppen. Innan du tänder kaminen för första gången, kontrollera med installatören att:

3. Installation och alla byggnadsarbeten är klara.

4. Skorstenen är sund, har sopats och är fri från hinder.
5. Byggregler och eventuella lokala stadgar har följts under installationen.
6. Alla eldstadspaneler och halsplatta är på plats.
7. Skorstensdraget har kontrollerats och ligger inom specifikationen (mellan 0,1 mb till 0,2 mb, eller 10-20 pascal). Detta säkerställer att din kamin fungerar förutsägbart och effektivt.
8. Kolmonoxiddetektor är korrekt installerad i samma rum som apparaten.
9. Lämplig försörjning av förbrännings- och ventilationsluft, beroende på byggregler har utförts av installatören.

10. Hänsyn måste tas till behovet av extra ventilation om en annan värmekälla som behöver luft samtidigt ska drivas. Om en utsugsfläkt föreslås monteras på ett anslutningsområde i huset, efter att kaminen har installerats, bör professionell rådgivning sökas från en kvalificerad ingenjör.

11. Se till att du har läst och förstått dessa instruktioner innan du tänder elden.

12. Bär alltid lämpliga brandskyddshandskar när du tankar din kamin. Håll alltid den varma handsken borta från öppen låga och gnistor när du fyller på bränsle.

13. Det rekommenderas att du tänder en liten eld under de första dagarna av användning för att härda färgen och låta gjutgodset slappna av.
14. Du kan höra din produkt producera klickande eller tickande ljud medan den värms upp eller svalnar. Detta är helt normalt och orsakas av expansion och sammandragning av stälkomponenterna i din kamin när dess temperatur ändras.

Produkten kräver luft för att fungera, denna kommer in längst ner på baksidan av apparaten.

Beroende på installationen kan en valfri direktluftssats köpas som anslutningspunkt för installationskraven för direktluftmatning/-kanal.

A B

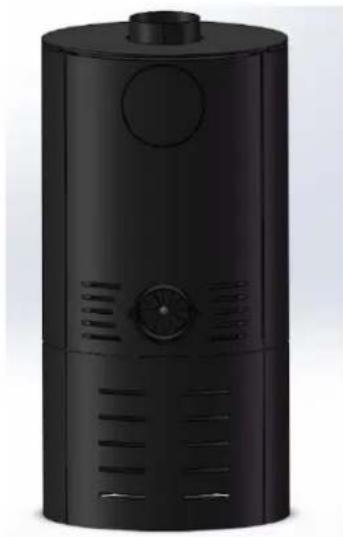

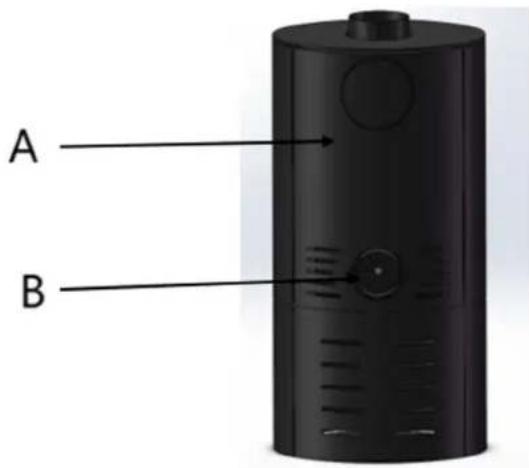

A- Vy bakifrån av spis
B- Luftintag till luftkontroller

Varsel: Täck inte eller blockera inte apparatens luftintagsöppningar.

Sekundär luftkontroll

Den sekundära luftstyrningen reglerar luften som kommer in i eldstadens kammare och tillför ett överdrag av luft till bränslebädden, tillsammans med tillförsel av luft framför glaspanelen i dörrenheten. Detta är också känt som lufttvättsystemet.

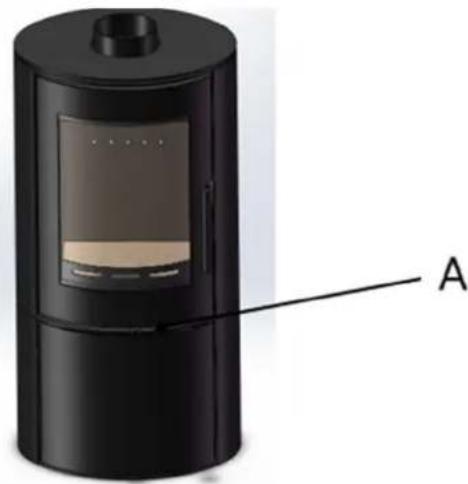

A- Sekundär och tertiär luftkontrollplats

Kontrollen har en intern roterande platta med slitsar, inrymd inuti apparatens kropp och är placerad under det högra hörnet av branddörrsenheten, när man tittar på apparatens framsida.

Genom att skjuta kontrollvredet utåt så längt det går, uppnås det helt öppna läget, se figur A. Om du skjuter det inåt stängs/minskar du luften som visas i figur B.

Fig. A. Helt öppet läge

Fig. B. Stängt/Reducerat läge

Att tända kaminen

Rökkontrollområden

Kontrollera om din bostad är belägen i ett rökkontrollområde innan installation eller användning.

Bränsleöverbelastning

Den maximala mängden bränsle som anges i denna manual bör inte överskridas, överbelastning kan orsaka överskott av rök. Se avsnittet om tekniska data i denna manual.

Drift med dörren öppen

Drift med dörren öppen kan orsaka överskott av rök. Apparaten FÅR INTE användas med apparatens lucka öppen förutom enligt instruktionerna.

Spjäll/luftreglage vänster öppna

Drift med luftreglagen eller apparatens spjäll öppna kan orsaka överskott av rök. Apparaten får inte användas med luftreglagen, apparatens spjäll eller dörr(ar) öppna förutom enligt anvisningarna i dessa instruktioner.

Brinnande ved

När ved förbränns är det i själva verket de flyktiga gaser som frigörs från veden som brinner, och detta kräver en god tillförsel av luft som kommer ovanifrån bränslet. Av denna anledning kommer vi att använda alla luftintag när vi tänder kaminen men kommer sedan att reducera detta till luft som kommer från lufttvättsystemet och över drag. Så mycket som 40 % av värmen från eldning av ved kommer från sekundär förbränning och detta kan allvarligt hämmas av att luft kommer in i eldstaden underifrån bränslet.

1. Tänd elden genom att lägga flera lager torrt ved i ett kors och tvärs rutmönster ovanpå gallerstängerna. Användningen av två eller tre tändare kan hjälpa till att tända tändningen.
2. Öppna de sekundära luftreglagen helt och tänd eldständare och/eller ved.
3. Efter att tändningen har fattats bör du nästan stänga branddörren och lämna den på glänt med cirka 10 mm. Detta kommer att underlätta rökgasdraget under den första tändningen av elden.
4. Rökgastemperaturen och suget bör fastställas efter fem minuter, och tändningen reduceras till en glödbädd. Ladda försiktigt kaminen med välkryddad ved och stäng eldluckan helt.

Varning-Rök/Rökutsläpp

Rätt installerad, med en lämplig rökkanal eller skorsten, driven och underhållen på rätt sätt, kommer denna apparat inte att avge rök in i bostaden. Enstaka ångor vid avaska och tankning kan förekomma.

VIKTIG! Sluta använda apparaten om du luktar ångor eller ser rök komma ut.

Om ångutsläppet fortfarande kvarstår bör följande omedelbara åtgärder vidtas:

• Öppna dörrar och fönster för att ventilera rummet.
• Låt elden dö eller släcka och kassera bränsle från apparaten på ett säkert sätt.
• Kontrollera om det finns stopp i rökkanalen eller skorstenen och rengör vid behov.

Sök expertråd från din godkända installatör.

Försök inte att tända elden igen förrän orsaken till rökutsläppet har identifierats och åtgärdats.

Tankar på en låg eldsäng

Om det inte finns tillräckligt med brinnande material i eldstaden för att tända en ny bränsleladdning kan alltför stora rökutsläpp uppstå. Tankning ska utföras på en tillräcklig mängd glödande glöd och aska för att den nya bränsleladdningen ska antändas inom rimlig tid. Om det finns för lite glöd i eldbädden, lägg till lämplig tändning för antändning för att förhindra överdriven rök.

Viktiga anmärkningar om användning för att uppfylla kraven för undantag från rökkontroll:

- Ladda alltid på heta glöd.

Cylinder vedeldad 5KW spis

• Lämna inte apparaten utan uppsikt förrän lågorna är väl etablerade.
  • Periodisk förbränning av bränslebädden vid hög effekt för att förbränna eventuellt kvarvarande träkol.

Ytterligare information

Minskad förbränning (långsam förbränning)

När ved förbränns långsamt i en stängd apparat (t.ex.: luftreglage på lägsta inställningen) producerar det fukt och tjära, vilket skapar kondens och avlagringar i skorstenen. Denna effekt kan minimeras genom att bränna hårt under en kort period, femton till tjugo minuter två gånger om dagen.

För att undvika skorstensproblem bör din apparat inte brännas med en reducerad förbränningshastighet utan en period av snabb förbränning. Snabbbränning är när kaminen eldas med en "livlig låga" och högre temperatur. Vi avråder starkt från att elda upp brasan med ved och minska luftinsläppen innan du lämnar kaminen för att släcka (kanske när du drar dig tillbaka till sängen) eftersom detta kan leda till att kaminen och rökkanalen svalnar, vilket också resulterar i ofullständig förbränning, sotavlagringar och höga nivåer av förorenande gaser som släpps ut i miljön.

Överskjutning

Övertänd INTE din apparat. Att elda kaminen maximalt under längre perioder kan leda till övereldning. Om skorstensanslutningen eller höljet lyser rött övertänds apparaten, vilket kan leda till en skorstensbrand. Andra tecken inkluderar skevhet och en röd oxidfärgning kommer att visa överhettning av inre delar, kroppsfärg som har blivit dammig vit är också ett tecken på sådan användning.

Skorstensbränder

Används på rätt sätt, med rätt bränsle och regelbundet underhåll får en skorstensbrand aldrig inträffa, men i händelse av en skorstensbrand bör följande procedur vidtas utan dröjsmål:

• Ring brandkåren - DIAL 999
• Stäng omedelbart alla luftintag på apparaten för att minska lufttillförseln till kaminen.
- Flytta bort möbler och brännbart material från kaminens omgivningar för att minska brandrisken och möjliggöra åtkomst för brandförsvaret.
- Se till att det finns tillgång till loftet.
- Evakuera fastigheten.

Perioder av icke-användning (sommarmånader)

Se till att din kamin lämnas ren och att rörliga komponenter är väl smorda med en vattenavvisande korrosionsinhibitor under sommarmånaderna (under perioder av långvarig icke-användning). Förvara om möjligt halsplattan utanför spisen. Kontrollera alla rörliga komponenter med jämna mellanrum för att säkerställa att de rör sig fritt. Tillåt luftrörelse genom kaminen genom att öppna reglagen för primärluftintag till ungefär halvvägs, öppna eller lämna luckan på glänt. Detta tillåter ett fritt luftflöde genom apparaten och förhindrar att fukt och kondens bildas inuti kaminen och skorstenen. Detta förebyggande underhåll säkerställer att din kamin håller sig i bästa skick under de kommande vintermånaderna.

Multi Fuel Kit valfria tillbehör

För att gå runt gallret måste huvudbranddörren vara öppen, öppna branddörren försiktigt.

Multi Fuel Kit Valfria tillbehör monterad gåta spak, med hjälp av handsken, flytta spaken vänster till höger, upprepade gånger, tills glöden/aska bädden har reducerats.

Notera: Om denna procedur utförs kraftigt då aska släpps ut från eldstaden, bör försiktighet iakttas för att undvika att detta händer.

WARNING! Se till att använda en handske

Extrem försiktighet måste iakttas om apparaten är under eld, risk för skada eller brännskada.

Borttagning av aska

Asklådan ska tömmas när asknivån när toppen av asklådan. Under inga omständigheter får askan byggas upp så att den nuddar undersidan av gallret, eftersom detta minskar rostens livslängd.

För att ta bort asklådan ANVÄND ALLTID handsken och manöververktyget.

• Öppna kaminluckan och gör en kort paus när den står på glänt så att elden kan anpassa sig till den ökade lufttillförseln.
  • Sätt in manöververktygets gaffelände i asklådan (se bild 9.).
• Dra försiktigt ut asklädan från asklädan.
• Töm askan i en lämplig metallbehållare. Sätt tillbaka asklädan i spisen, omvänd ovanstående procedur och stäng brandluckan.

WARNING! Aska kan vara väldigt varmt! Se till att inte bränna händer eller hushållsföremål med fallande glöd.

Töm endast i en metallbehållare. Även om askan verkar kall, kan glödheta glöd döljas och lätt kan starta en brand eller orsaka skada.

Ersättningsdelar

Du kan hitta en komplett lista över reservdelar och förbrukningsvaror såsom foder, ersättningsgaller och halsplattor samt artiklar för att förbättra dess visuella utseende och effektivitet, såsom spisfärg och repsatser.

Det är värt att notera att montering av icke-officiella delar på din kamin kommer att ogiltigförklara garantin.

Klassificering

Alla cylinderkaminer klassas som intermittent drift. Detta innebär att för att ge nominell nominell effekt måste du tanka minst 45 minuter för ved eller 1 timme för fast bränsle, som anges i EN 13240:2001 och 13240-A2:2004.

Ogynnsamma väderförhållanden

Om din kamin på grund av ogynnsamma väderförhållanden inte fungerar korrekt och får kaminen att avge rök, behandla det inte som en olägenhet, denna rök kommer att indikera att kolmonoxid släpps ut i rummet. Släck kaminen genom att minska eldningshastigheten, öppna fönster och låt kaminernas bränsle brinna ut innan du stänger fönstren. Den troliga orsaken är otillräckligt drag, kontrollera rökkanalerna och låt prova skorstenen för rökgstryck.

Dörrglas

Dörrglaset ska förbli klart under normal förbränning. Men under vissa förhållanden, som att bränna i låg eller längsam takt, använda fuktig ved eller bränna över natten, kan glaset bli svärtat. För att åtgärda detta, kör apparaten i snabb takt. Alternativt när kaminen är kall, öppna luckan och rengör insidan av glaset med en fuktig trasa eller med glasrengöringsmedel.

Branddörrhandtag

OBS!

• Försiktighet måste iakttas när du öppnar och stänger branddörren eftersom alla omgivande ytor blir MYCKET VARMA.
  • Använd alltid de varma handskarna när du använder branddörren - risk för personskada kan uppstå.
• Försiktighet måste iakttas när du fyller på bränsle, håll handsken borta från öppen låga och gnistor.

Underhåll

Behovet av regelbundet underhåll på din spis kommer att säkerställa en säker och effektiv användning av din apparat. Följande artikellista bör kontrolleras och inspekteras av en kompetent person eller ingenjör regelbundet.

VARSEL! Se till att kaminen är släckt och kall innan du försöker inspektera nedanstående föremål.

Justering av dörrgångjärnen

När apparaten har varit under eld under en tid kan branddörren tyckas ha rört sig ur linje med dörröppningen eller spärren. Detta är ganska normalt och på grund av avsättningen av gjutningen. Det kan vara möjligt att dra åt fästskruvarna på gångjärnsenheten.

Liners / Firebricks

Kaminfodren (även känd som eldstenar) kan bli spruckna efter långa perioder av tung användning eller efter att ha blivit knackade av bränsleladdning eller en dåligt riktad eldstav. Om linersen fortfarande stannar på plats och kan stödja sig själva på rätt sätt finns det inget behov av att byta ut dem. Spruckna foder påverkar inte i sig kaminens prestanda.

Halsplatta

Halsplattan kan tas bort från spisen; genom att lyfta halsplattan och ta bort det bakre fodret, kommer detta att låta baksidan av halsplattan svänga ner. Lossa den främre läppen på halsplattan från den övre placeringsfästet. Vrid halsplattan diagonalt över eldstaden och manipulera plattan genom dörröppningen.

Eventuella ansamlade avlagringar bör rengöras bort, detta görs bäst med en borste. Medan du gör det, inspektera halsplattan för eventuella skador.

Branddörrstätning

Reptätningen runt kanterna på huvudbranddörren bör också kontrolleras. Leta efter tecken på fransar, skalar bort eller att ändarna inte möts. Om repet inte kan skapa en bra tätning med kaminstommen bör det bytas ut. En dålig tätning kommer att minska din förmåga att kontrollera förbränningshastigheten och dess effektivitet samtidigt som det leder till en ökning av värmeförlusten genom rökkanalen.

Sprucket glas

Det rekommenderas inte att driva kaminen med sprucket glas, detta kan leda till övertändning på grund av att luft läcker in i eldstaden och det kan misslyckas helt, vilket kan leda till personskada eller brand.

Du bör avbryta användningen av din kamin tills den har reparerats.

Skorstens- / rökgassopning

Sotning bör utföras med en borste av lämplig storlek och stavar för att passa skorstenens storlek och typ. Som med alla apparater är regelbunden sotning av rökkanalen/skorstenen väsentlig för att undvika risker för blockering och utsläpp av giftiga ångor. Tillträde för rengöring bör också ingå i skorstenen (t.ex. Sotdörr eller åtkomst genom registreringsskylt etc.)

Det är viktigt att rökrörsanslutningar, rökrör och skorsten rengörs före upptändning efter en längre tid utan användning.

Delardiagram

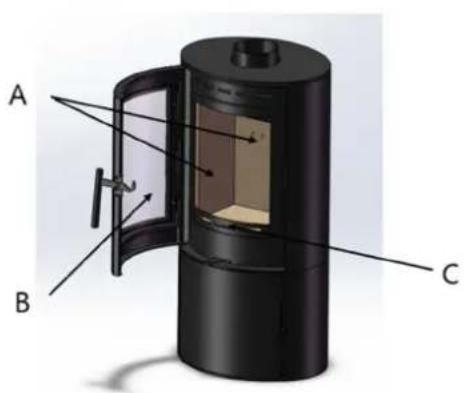

Extern

A B C D

E F

Nummer på del Beskrivning
A	Branddörrsmontering
B	Luftkontroller
C	Översta rökgasutlopp(OBS: De övre och bakre rökgasutloppen är utbytbara och beror på installationen.)
D	Branddörrhandtag
E	Bakre rökgasutlopp(OBS: De övre och bakre rökgasutloppen är utbytbara och beror på installationen.)
F	Luftkanalskydd

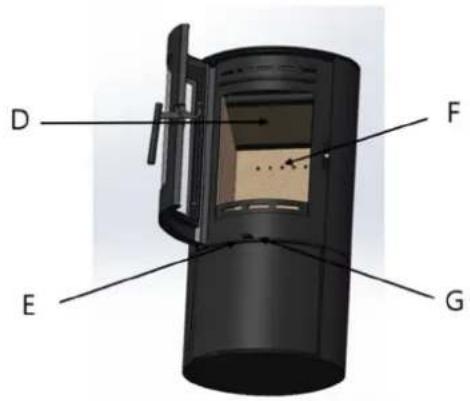

Inre

A B C

D F E G

Nummer på del Beskrivning
A Firebox liners (sidor och bak)
B	Branddörr
C	Bränslehållare
D	Halsplatta
E	Sekundär
F	Tertiärt
G	Tertiär

glas

luftkontroll

uttag

luftkontroll
