KÄYTTÖOHJE WSS-01 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkäne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Puuhella
Malli	MSW-WSS-01
Polttoainetyyppi	Puu
Lämpöteho [kw]	Enintään: 9 (puu)Nimellinen: 5 (puu)
Energiatehokkuus [%] Enintään: 80 (puu)
Polttoainekaasun lämpötila [°C] 281
CO-päästöt [%] 13, O2: 0,09 (puu)
Takan lämpötila [°C] >100
Ilmanpoistoputki [mm] 127
Vähimmäisturvaetäisyydet palaviinmateriaaleihin [mm]	R = 400B = 100L = 400
Mitat [leveys * pituus * korkeus; mm] 465*375*960
Paino [kg] 72

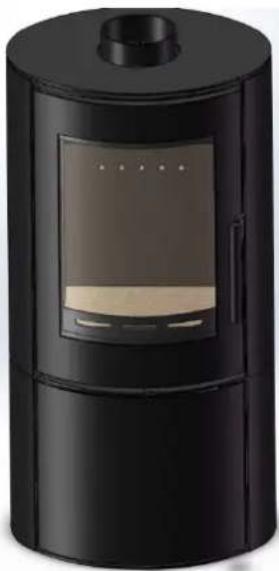

Kuvaus

Tuote on suunniteltu lämmittämään tiloja tehokkaasti, mikä takaa nopean ja kustannustehokkaan lämmön. Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Asennus

Asennusvaatimukset

Tulet ja syvennykset

Takka tulee asentaa alustalle, jolla on riittävä kantavuus.

Jos olemassa oleva rakenne ei täytä tätä edellytystä, sen saavuttamiseksi on ryhdyttävä sopiviin toimenpiteisiin (esim. kuormanjakolevy). Kiinnitä erityistä huomiota, kun tutkit olemassa olevien rakennustöiden soveltuvuutta seuraavien vaatimusten täyttämiseen.

Takaa asennettaessa tulisijan pinnan tulee olla riittävän tasainen, jotta kiukaan rungolle jää tukeva istuinpinta asennuksen aikana. Kivityöt, epätasaiset tiilet, löysät laatat jne. saattavat vaatia lisätyötä tämän saavuttamiseksi.

Takka tulee asentaa palamattomalle pinnalle, jonka paksuus on vähintään 150 mm (rakennusmääräysten mukainen, ellei toisin mainita), jolla on sopiva kantavuus ja lämmönkestävyys. Laitteeseen ja sen läheisyyteen asennettujen materiaalien laajeneminen ja kutistuminen on otettava huomioon.

Tulisijan pinnan tulee olla vapaa palavista materiaaleista.

Useimmissa rakennuksissa, joissa on massiivibetoni- tai kivilattiat, vaatimuksen täyttää itse lattia, mutta merkitse tulisija varmistaaksesi, että lattiapäällysteet pysyvät hyvin kaukana, tai käytä eri tasoja tulisijan ympärysmitan merkitsemiseen.

Huomaa, että kuuma ilma voi aiheuttaa tahroja tulen yläpuolelle samalla tavalla kuin patterien yläpuolella olevat seinät.

Tämän ja halkeilun estämiseksi suosittelemme, että tulen yläpuolella oleva kipsi tulee varustaa vahvistavalla laajenevalla verkolla vähintään 220 mm ylhäältä ja koko tulen leveydeltä. Käytä myös sopivasti lämmönkestävää kipsiä, jonka tulee antaa riittävästi aikaa kuivua täysin ennen kuin käytät takkaa tai halkeilua voi esiintyä.

Palavat materiaalit

Katso liesi mukana tulleesta tietokilvestä tietyt vähimmäisetäisyydet palavien materiaalien mittoihin.

Ihannetapauksessa vierekkäisten seinien tulisi olla sopivaa palamatonta rakennetta, mieluiten tiiliä.

Suurissa tulisijoissa on huolehdittava siitä, että tukipalkki on suojattu 13 mm:n lämmönkestävällä palolevyllä, joka on sijoitettu 12 mm:n etäisyydelle pinnasta palamattoman materiaalin kaistaleilla. Varmista, että eristämättömän hormijärjestelmän ja mahdollisen palavan materiaalin välillä on rako. Tämän raon on oltava vähintään 3X savuputken ulkohalkaisija tai 1. 5X savuputken halkaisija palamattomiin pintoihin nähden.

Katso hormien valmistajan eristetyt hormit.

Ilmaa palamiseen

Kaikki uunit tarvitsevat ilmanvaihdon palaakseen turvallisesti ja oikein. Kiukaan asennuksessa on täytettävä useita vaatimuksia, esimerkiksi talon läpäisevyys (ilmanläpäisevyys tarkoittaa yleistä ilman tihkumista taloon tuuletusaukkojen, ovien ja ikkunoiden jne. kautta).

Huoneessa, johon takka asennetaan, tulee aina olla pysyvä väline palamisilman syöttämiseksi. Ilmanpuute johtaa huonoon savuhormien vetoon ja saattaa aiheuttaa savun vuotamista huoneeseen.

Jos kiinteistössä on useampia laitteita, jokaiseen laitteeseen on syötettävä riittävästi palamisilmaa, jotta kaikki laitteet voidaan sytyttää samanaikaisesti.

Kaikki tuuletusaukot on sijoitettava siten, että ne eivät voi tukkeutua tai tukkeutua. Ihannetapauksessa se tulisi myös sijoittaa paikkaan, jossa se ei todennäköisesti aiheuta kylmää vetoa. Sitä ei saa sijoittaa takan syvennykseen.

Hormi ja savupiiput

Vaatimukset

Takka on liitettävä sopivaan ja tehokkaaseen savuhormiin, jotta kamiinan palamistuotteet (höyryt) poistuvat ulkoilmaan. Muista, että savupiipun veto riippuu neljästä päätekijästä:

• Savukaasujen lämpötila
• Savupiipun korkeus
• Savupiipun koko
• Savupiippu

Hyvän sisäänvedon varmistamiseksi on tärkeää, että savukaasut pidetään lämpiminä ja savuhormin koko sopii takkaan. Myös hormin yläosassa olevan poiston päätteen on oltava rakennusmääräysten mukainen. Savuhormin tehollisen korkeuden tulee olla vähintään 4,5 metriä kiukaan yläosasta savuhormin yläosaan. Lämpimänä hormin vedon tulee olla 0,1 - 0,2mb.

Savupiipun/hormin veto voi vaihdella eri sääolosuhteissa.

Savupiippu saattaa olla määräysten mukainen, mutta se voi silti olla alttiina vedolle ja vastaaville ongelmille. Harjanteen yläpuolelle päättyvä savupiippu ei todennäköisesti kärsi tällaisista ongelmista

Jos hankitaan uusi savupiippu, sen tulee olla täysin asiaankuuluvien rakennusmääräysten mukainen, jotka määrittelevät kiinteän polttoaineen polttolaitteistoja koskevat vaatimukset. Sopivia savupiipputyyppejä ovat seuraavat:

• Muurattu savupiippu: Rakennettu savi- tai betonivuorauksella tai rakennusmääräysten mukaisella savupiippujärjestelmällä. Tämäntyppiset savupiiput tulee asentaa rakennusmääräysten ja standardin BS EN15287-1:2007 mukaisesti.
• Tehdasvalmistineen eristetty savupiippu: BS 4543:n osan 2 mukainen (kutsutaan usein luokan 1 esivalmistetuksi metallipiipuksi). Tämäntyyppiset savupiiput tulee asentaa rakennusmääräysten ja standardin BS EN 15287-1:2007 mukaisesti.

Eurooppalaisten savupiippustandardien asteittaisen käyttöönoton vuoksi savupiiput määritellään niiden suoritusarvojen mukaan, kuten on määritelty BS EN 1443:ssa, joka kattaa savupiippujen yleiset vaatimukset. Vähimmäistehomerkintä, joka vaaditaan käytettäessä kiinteän polttoaineen uunien kanssa, on T450 N2 S D3.

Varmista, että savuputken halkaisija ei ole pienempi kuin laitteen poistoaukon halkaisija.

Ammattitaitoisen henkilön on tarkastettava hormi- ja savupiippuasennus huolellisesti ennen takan asentamista varmistaakseen, että se on sopiva ja toimii turvallisesti.

Jos savupiippu on vanha (esim. rakennettu tiilestä tai kivestä ilman vuorausta) tai avataan uudelleenkäyttöä varten, tulee myös suorittaa lisätarkastuksia ja savutestauksia hyväksytyn asiakirjan J 2010 painoksen liitteessä E kuvatulla tavalla hormin varmistamiseksi. ja savupiippu hyvässä toimintakunnossa.

Tarkista, että olemassa oleva savuhormi on hyvässä kunnossa ja on sopiva pääsy roskien keräämiseen ja poistamiseen.

Tärkeää on myös, että takka liitetään savupiipun hormiin sopivalla rakennusmääräysten mukaisella hormiputkella (suositeltava pituus vähintään 600 mm). Hormiin tulee järjestää sopiva pääsy hormireittien säännöllistä tarkastusta ja lakaisua varten.

Asentajan tulee noudattaa rakennusmääräysten vaatimuksia ilmoituskilven toimittamisesta, jossa on yksityiskohtaiset tiedot savupiipusta, savuhormista, tulisijasta ja tulisijan asennuksesta.

Savupiippujen tulee olla mahdollisimman suoria. Vaakasuoria ajoja tulee välttää paitsi silloin, kun käytetään laitteen takaulostuloa, jolloin vaakasuuntaisen osan pituus ei saa ylittää 150 mm. Tarvittaessa voidaan käyttää

45° ja 90° mutkien yhdistelmää, kunhan niiden kulmien summa on yhteensä enintään 180°. IE: neljä x 45° taivutusta tai kaksi x 45° ja 90° mutka.

Jos takka toimii kovasti, mutta tuottaa hyvin vähän tehoa huoneeseen, on todennäköistä, että piipussa on ylimääräistä vetoa ja lämpöä imetään ulos laitteesta ja savupiippua ylöspäin. Jos näin on, suosittelemme vedonvakaimen asentamista savupellin sijaan turvallisuuden ja tehokkuuden vuoksi.

Lieden asennus

Takan ohjaamisen helpottamiseksi (ja turvallisemmaksi) suosittelemme, että poistat seuraavat osat, jotka voidaan sitten asentaa takaisin, kun takka on lopullisessa asennossaan: vuoraukset, ovi (estääksesi lasin rikkoutumisen), kaulalevy ja polttoaineen pidike.

Purkaminen

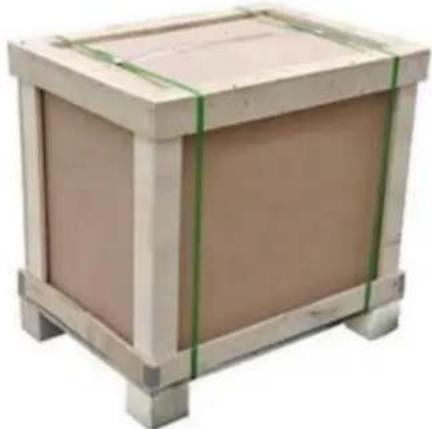

1. Poista ulompi pakkaus

- Irrota pakkaushihnat varovasti ja nosta ylempi laatikko pois.

- Poista muovipussi ja irrota liesi alapaneelista.

• TÄRKEÄÄ - Varmista, että muovipussi hävitetään oikein ja säilytetään lasten ulottumattomissa.

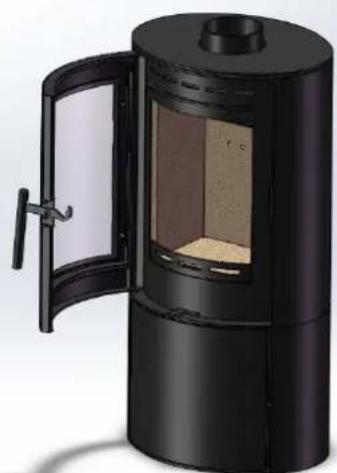

1. Avaa ovi, ota kaikki sisältö ulos. Aseta kaikki esineet pahvilaatikolle tai pinnalle, joka ei naarmuta tai vahingoita osia.

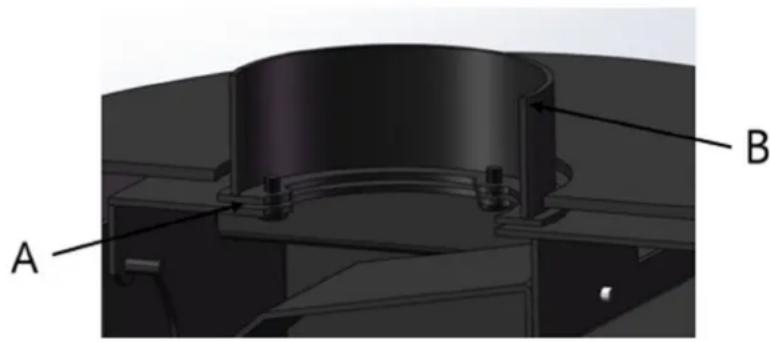

2. Asenna savuputken kaulus mukana toimitetuilla säätöruuveilla ja aluslevyillä. Taka- tai ylähormivaihtoehto. Jos ylähormin asentoa vaaditaan, irrota asennettu hormin kansi ja asenna se takaisin taka-aukoon.

1. Asenna kiinnitystanko kuvan mukaisesti.

1. Asenna takaosan ulkoinen ilmanotto säätöruuveilla ja tiivisteillä.

Kurkkulevyn ja vuorausten poistaminen

Kurkkulevy lepää takasuojuksen ja reunan päällä oviaukon yläreunassa. Työnnä kurkkulevyn keskiosaa ylös yhden käden kämmenellä. Irrota toisella ylempi takasuojus ja laske sitten kurkkulevy eteenpäin reunasta. Kierrä kaulalevyä vinosti, jotta se voidaan poistaa oven aukosta. Loput vuoraukset voidaan nyt poistaa. Jälleen käänteinen asennustapa.

Savuhormin poistoaukon asennus

Savuhormin poistoaukko löytyy pakattuna laitteen sisällä. Asennuksesta riippuen savuputken ulostulo voidaan asentaa joko ylä- tai takaulostuloon. Tapin kiinnitys kiinnitetään takan runkoon 3n:n avulla. Mukana M6 Neliömäiset kuppipultit, aluslevyt ja mutterit. Huomaa, että köyden tiiviste on paikoillaan ennen kuin kiristät kiinnikkeet kokonaan. Vastapinnoille voidaan levittää myös erittäin ohut kerros palosementtiä.

Keittolevyn asennus (tyhjennyslevy)

Keittolevy tai jota joskus kutsutaan sulkulevyksi, toimitetaan uunin sisällä. Tämä voidaan jälleen asentaa kumpaan tahansa laitteen pistorasiaan ja se riippuu asennusvaatimuksista. Asennus tehdään yksinkertaisesti mukana toimitetuilla M6-muttereilla ja aluslevyillä (pultteja ei tarvita, koska nastat on asennettu tehtaalla keittolevylevyyn). Jälleen palosementtiä voidaan käyttää yhdessä itseliimautuvan köysitiivisteen kanssa.

TÄRKEÄÄ! Kun asennat savuputkea ja keittolevyä, varmista aina, että köyden tiiviste on asennettu. Jos

näin ei tehdä, se voi johtaa pakokaasujen vuotamiseen kiinteistöön ja mahdolliseen häkämyrkytykseen.

Tapin liittäminen hormijärjestelmään

Savupiippu on asennettava poistoaukon sisään alla olevan kuvan mukaisesti hormi- ja tappiliitosta.

Jos näin ei tehdä, seurauksena voi olla kondenssiveden roiskuminen savuhormiin. Palosementtiä tulee käyttää ilmatiiviin tiivisteen luomiseksi hormin ja yhdysputken välille.

Tulipesän vuorauspaneeleja käytetään pyörivän arinan sivuilla, takana ja kummallakin puolella laitteen pohjassa. Takka toimitetaan vuorauspaneelien kanssa paikan päällä; ne voi kuitenkin olla helpompi poistaa asennuksen aikana.

Käyttö

Varoitukset

• Kaikkia sylinteriuunia El SAA liittää yhteiseen hormijärjestelmään.

Huomautus: Näiden laitteiden luokitus on tarkoitettu vain ajoittaiseen käyttöön.

• Älä käytä aerosolisuihkeita tai muita syttyviä materiaaleja laitteen lähellä käytön aikana. Älä käytä laitetta polttouunina.
• Käytä vain suositeltuja polttoaineita, EI SAA EHDOTTOMASTI sopimattomia ja ei-suositeltuja polttoaineita tai materiaaleja tai nestemäisiä polttoaineita.
• Tässä laitteessa El saa polttaa puhdasta öljykoksia tai bitumisista talohiiltä. Näiden polttoaineiden käyttö mitätöi laitteen takuun.
  • Varmista, että asunnon ilmanottoaukon ritilät eivät ole tukossa tai tukkeutumassa.
• Laitteen käytön aikana on noudatettava varovaisuutta, sillä sekä sisä- että ulkopinnat ovat kuumia kosketettaessa. Käytä kintasta laitteen ollessa käytössä.
• Lasten tai vanhusten läsnäollessa tulee käyttää standardin BS 8423:2002 mukaista palosuojaa.
• Noudata aina laitteen arvokilvessä ja tämän käsikirjan teknisten tietojen osiossa ilmoitettuja etäisyyksiä palaviin materiaaleihin. Varmista, etteivät pehmeät kalusteet tai palavat materiaalit ole herkkiä laitteesta säteilevälle lämmölle.
• Takaa ei saa missään tapauksessa käyttää pitkiä aikoja pääpalo-luukun ollessa auki. Tämä johtaa ylisytytystilanteeseen ja johtaa vakaviin vaurioihin takka- ja hormijärjestelmässä.
• Varoitusten huomiotta jättäminen voi johtaa henkilö- ja/tai omaisuusvahinkoihin.
• On tärkeää, että laitteessa on riittävä ilmansyöttö palamista ja ilmanvaihtoa varten. Tätä tarkoitusta varten tarkoitettuja aukkoja ei saa rajoittaa tai peittää.
• Tutustu terveys- ja turvallisuusohjeisiin saadaksesi neuvoja raskaiden ja/tai suurten esineiden käsittelystä

Suositeltavat polttoaineet - Woods

Luonnollisena ja uusiutuvana polttoaineena puu on ensisijainen polttovaihtoehto, mutta puun polttaminen vaatii hieman vaivaa ja suunnittelua.

Kaikki puulajit sopivat (vaikka lehtipuu on parempi), jos se on hyvin maustettu ja sen kosteuspitoisuus on alle 20 %. Tämä tarkoittaa yleensä sitä, että puutavaraa on säilytetty sopivasti kosteuden haihtumisen mahdollistamiseksi vähintään 9 kuukautta pehmeän puun osalta ja vähintään 24 kuukauden ajan kovapuun tapauksessa. Suosittelemme, että yleispolttoa varten puu halkaisee halkaisijaltaan enintään 100 mm:n (4 tuuman) tukiksi.

Jos puuta poltettaessa näet laitteen tai savupiipun sisällä tahmean tervan merkkejä, puu on vihreää tai liian märkää ja vaatii lisämaustetta. Voit hankkia elektronisen kosteusmittarin, jolla voit määrittää puupolttoaineesi kosteuspitoisuuden. Märkää puuta ei saa käyttää, koska se edistää tervan ja kreosootin muodostumista, jotka voivat ääritapauksissa valua savupiippua pitkin nestemäisessä muodossa. Tämä vahingoittaa vakavasti sekä savupiippua että laitetta ja lisää savupiippupalon vaaraa.

Toiminnan valmistelu

1. Tuote on suunniteltu käytettäväksi palo-ovien ollessa aina kiinni tankkausta (sytytettynä) tai puhdistusta (kylmänä) lukuun ottamatta.

2. Älä koskaan jätä laitetta ilman valvontaa pitkäksi ajaksi luukku(t) auki. Ennen kuin sytytät takan ensimmäistä kertaa, tarkista asentajalta, että:

3. Asennus ja kaikki rakennustyöt on tehty.

4. Savupiippu on ehjä, lakaistu eikä siinä ole esteitä.

5. Asennuksen aikana on noudatettu rakennusmääräyksiä ja paikallisia määräyksiä.

6. Kaikki tulipesän vuorauspaneelit ja kaulalevy ovat paikoillaan.
7. Savupiipun veto on tarkastettu ja se on ohjeiden mukainen (0,1-0,2 mb tai 10-20 pascalia). Tämä varmistaa, että liesi toimii ennustettavasti ja tehokkaasti.
8. Häkäilmaisin on asennettu oikein samaan huoneeseen laitteen kanssa.
9. Asennusasentaja on huolehtinut sopivasta palo- ja tuuletusilmasta rakennusmääräyksistä riippuen.

10. Ylimääräisen ilmanvaihdon tarve on otettava huomioon, jos samanaikaisesti käytetään toista ilmaa tarvitsevaa lämmönlähdettä. Jos talon liitosalueelle aiotaan asentaa poistotuuletin, on kiukaan asennuksen jälkeen pyydettävä ammattiapua pätevältä insinööriltä.

11. Varmista, että olet lukenut ja ymmärtänyt nämä ohjeet ennen tulen sytyttämistä.

12. Käytä aina sopivia palosuojakäsineitä, kun tankkaat takkaa. Pidä kuuma käsine aina poissa avotulesta ja kipinöistä, kun tankat laitetta uudelleen.
13. On suositeltavaa sytyttää pieni tuli muutaman ensimmäisen käyttöpäivän ajan, jotta maali kovettuu ja valukappaleet rentoutuvat.
14. Saatat kuulla tuotteesi naksahtavan tai tikittavan ääniä sen lämmetessä tai jäähtyessään. Tämä on täysin normaalia, ja se johtuu uunin teräsosien laajenemisesta ja kutistumisesta sen lämpötilan muuttuessa.

Ilman sisääntulon säätimet

Ilmanotto

Tuote vaatii toimiakseen ilmaa, joka tulee laitteen takaosan alareunasta.

Asennuksesta riippuen lisävarusteena saatava suorailmasarja voidaan ostaa liitäntäpisteeksi suoralle ilmansyötölle/kanavalle, asennusvaatimukset.

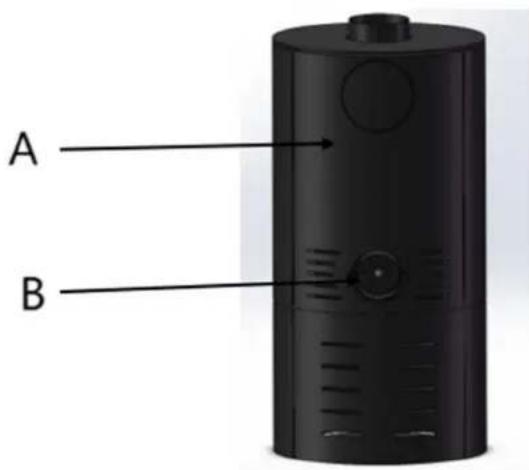

A B

A- Takanäkymä uunista
B- Ilmanotto ilman säätimiin

Huomautus: Älä peitä tai peitä osittain laitteen ilmanottoaukkoja.

Toissijainen ilmanohjaus

Toissijainen ilmansäätö säätelee tulipesään tulevaa ilmaa syöttäen ylimääräistä ilmaa polttoainepetiin sekä syöttämällä ilmaa ovikokoonpanon lasin katselupaneelin eteen. Tämä tunnetaan myös ilmanpesujärjestelmänä.

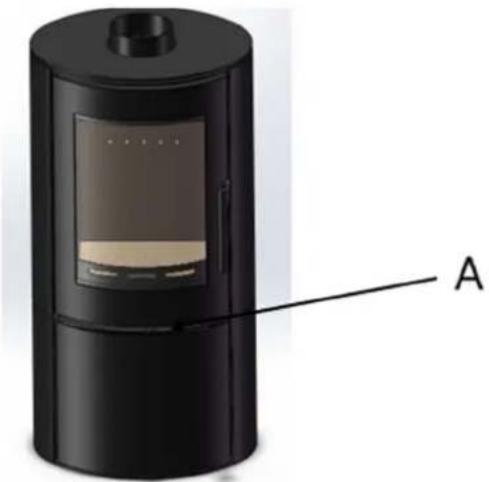

A- Toissijainen ja tertiäärinen ilmanohjauspaikka

Ohjaimessa on sisäinen pyörivä levy, jossa on aukkoja, joka sijaitsee laitteen rungon sisällä ja sijaitsee palo-ovikokoonpanon oikean kulman alapuolella, kun katsot laitteen etuosaa.

Liu'uttamalla säätönuppia ulospäin niin pitkälle kuin se menee, saavutetaan täysin auki-asento, katso kuva A. Sen liu'uttaminen sisään sulkee/vähentää ilmaa kuvan B mukaisesti.

Kuva A. Täysin avoin asento

Kuva B. Suljettu/Supistettu asento

Lieden sytytys

Savunhallinta-alueet

Tarkista ennen asennusta tai käyttöä, sijaitseeko asuntosi savuntorjunta-alueella.

Polttoaineen ylikuormitus

Tässä ohjekirjassa ilmoitettua enimmäismäärää polttoainetta ei saa ylittää, sillä ylikuormitus voi aiheuttaa ylimääräistä savua. Katso tämän oppaan tekniset tiedot.

Käyttö oven ollessa auki

Käyttö oven ollessa auki voi aiheuttaa ylimääräistä savua. Laitetta El SAA käyttää laitteen luukun ollessa auki, paitsi ohjeiden mukaisesti.

Pellit/ilman säätimet jätetty auki

Käyttö ilmasäätimien tai laitteen peltien ollessa auki voi aiheuttaa ylimääräistä savua. Laitetta ei saa käyttää ilman säätimiä, laitteen peltiä tai ovea (ovet) jätettynä auki paitsi näissä ohjeissa ohjeiden mukaisesti.

Puun polttaminen

Puuta poltettaessa itse asiassa palavat puusta vapautuvat haihtuvat kaasut, mikä edellyttää hyvää polttoaineen yläpuolelta tulevaa ilmaa. Tästä syystä käytämme kaikkia ilmanottoaukkoja uunin sytytyksen aikana, mutta vähennämme sen sitten ilmanhuuhtelujärjestelmästä tulevaksi ilmaksi ja ylivedoksi. Jopa 40 % puun polttamisesta syntyvästä lämmöstä saadaan toissijaisesta poltosta ja tätä voi vakavasti vaikeuttaa tulipesään polttoaineen alta tuleva ilma.

1. Sytytä tuli asettamalla useita kerroksia kuivaa sytytyspuuta ristikkäiseen ritiläkuvioon arinatankojen päälle. Kahden tai kolmen sytyttimen käyttö voi auttaa tulen sytyttämisessä.
2. Avaa toisioilmasäätimet kokonaan ja sytytä tulipalot ja/tai sytytyspuut.
3. Kun sytytys on syttynyt, tulisi palo-ovi melkein sulkea ja jättää se raolleen noin 10 mm. Tämä helpottaa savuhormien vetoa tulen alkusytytyksen aikana.
4. Savuhormin lämpötila ja veto tulee määrittää viiden minuutin kuluttua, ja sytytystä vähennettävä hiilospatjaksi. Täytä takkaan varovasti hyvin maustetut puut ja sulje palo-ovi kokonaan.

Varoitus - savu-/savupäästöt

Oikein asennettu, sopiva hormi tai savupiippu, oikein käytetty ja huollettu laite ei päästä asuntoon höyryjä. Ajoittain saattaa esiintyä savua tuhkanpoiston ja tankkauksen aikana.

TÄRKEÄÄ! Lopeta laitteen käyttö, jos haistat savua tai haistat savua.

Jos savupäästöt jatkuvat, on ryhdyttävä välittömästi seuraaviin toimiin:

• Avaa ovet ja ikkunat huoneen tuulettamiseksi.
• Anna tulen sammua tai sammua ja hävitä polttoaine turvallisesti laitteesta.
• Tarkista savuhormien tai savupiipun tukokset ja puhdista tarvittaessa.

Pyydä asiantuntija-apua hyväksytyltä asentajaltasi.

Älä yritä sytyttää tulta uudelleen ennen kuin savukaasupäästön syy on tunnistettu ja korjattu.

Tankkaus Low Fire Bedille

Jos tulipesässä ei ole tarpeeksi palavaa materiaalia uuden polttoainepanoksen sytyttämiseksi, voi syntyä liiallista savua. Tankkaus tulee suorittaa riittävälle määrälle hehkuvaa hiillosta ja tuhkaa, jotta uusi polttoainepanos syttyy kohtuullisessa ajassa. Jos tulisijassa on liian vähän hiillosta, lisää sopiva sytytyssytytys liiallisen savun estämiseksi.

Tärkeitä käyttöä koskevia huomautuksia savuntorjuntavapautuksen vaatimusten täyttämiseksi:

• Lataa aina kuumalle hiillokselle.

Sylinteri puulämmitteinen 5kW liesi

• Älä jätä laitetta vartioimatta, ennen kuin liekit ovat täysin syttyneet.
• Polttoainepedistä ajoittain polttaminen suurella teholla jäljellä olevan hiilen polttamiseksi.

Lisätietoja

Vähentynyt palaminen (hidas palaminen)

Kun puuta poltetaan hitaasti suljetussa laitteessa (esim. ilmasäätimet minimiasennossa), se tuottaa kosteutta ja tervaa, jotka muodostavat kondensaatiota ja kerrostumia savupiippuun. Tämä vaikutus voidaan minimoida polttamalla kovaa lyhyen ajan, 15-20 minuuttia kahdesti päivässä.

Savupiippu-ongelmien välttämiseksi laitetta ei tule polttaa alhaisemmalla palonopeudella ilman nopeaa palamisjaksoa. Nopea palaminen on, kun kiuas poltetaan "elävällä liekillä" ja korkeammalla lämpötilalla. Suosittelemme vahvasti olemaan polttamatta tulta puilla ja vähentämättä ilmanottoaukkoja ennen kuin jätät takan sammumaan (ehkä nukkumaan mentäessä), koska tämä voi johtaa kiukaan ja savuhormin jäähtymiseen, mikä johtaa myös epätäydelliseen palamiseen, nokikertymiin ja korkeisiin tasoihin. ympäristöön vapautuneista saastekaasuista.

Yli ampuminen

ÄLÄ sytytä laitettasi liikaa. Kiukaan sytytys maksimiteholla pitkiä aikoja voi johtaa ylisytytykseen. Jos savupiipun liitin tai kotelo hehkuu punaisena, laitetta kuumennetaan liikaa, mikä voi aiheuttaa savupiipun tulipalon. Muita merkkejä ovat vääntyminen ja punainen oksidivärjäys osoittaa sisäosien ylikuumenemisen, myös pölyvalkoiseksi muuttunut korimaali viittaa tällaiseen käyttöön.

Savupiipun tulipalot

Oikein käytettynä, oikealla polttoaineella ja säännöllisellä huollolla ei saa koskaan syntyä savupiippupaloa, mutta savupiippupalon sattuessa on viipymättä toimittava seuraavasti:

• Soita palokuntaan - DIAL 999
- Sulje välittömästi kaikki laitteen ilmanottoaukot vähentääksesi ilman syöttöä uuniin.
- Siirrä huonekalut ja palavat aineet pois takan lähialueelta vähentääksesi tulipalon vaaraa ja salliaksesi palokunnan pääsyn.
- Varmista, että parvitilaan on pääsy.
- Evakuoi omaisuus.

Pois käytöstä (kesäkuukaudet)

Varmista, että takka jätetään puhtaaksi ja liikkuvat osat on voideltu hyvin vettä hylkivällä korroosionestoaineella kesäkuukausina (pitkäaikaisena seisontajaksona). Jos mahdollista, säilytä kurkkulevyä uunin ulkopuolella. Tarkista kaikki liikkuvat osat säännöllisin väliajoin varmistaaksesi, että ne liikkuvat vapaasti. Anna ilman liikkua uunin läpi avaamalla pääilman tuloaukon säätimet noin puoliväliin, avaamalla tai jättämällä luukun raolleen. Tämä mahdollistaa ilman vapaan virtauksen laitteen läpi, mikä estää kosteuden ja kondenssiveden muodostumisen takkaan ja savupiippuun. Tämä ennaltaehkäisevä huolto varmistaa, että takkasi pysyy parhaassa kunnossa tulevina talvikuukausina.

Multi Fuel Kit Valinnaiset lisävarusteet

Tulipesän arvoitus

Arinan arvoittelemiseksi pääpalo-oven on oltava auki, avaa palo-ovi varovasti.

Multi Fuel Kit Valinnaisiin lisävarusteisiin asennettu arvoitusvipu liikuta vipua hansikkaalla vasemmalta oikealle toistuvasti, kunnes hiillos/tuhkakerros on vähentynyt.

Huomautus: Jos tämä toimenpide suoritetaan voimakkaasti ja tuhka poistuu tulipesästä, on huolehdittava, ettei näin tapahdu.

VAROITUS! Muista käyttää käsinettä

On noudatettava äärimmäistä varovaisuutta, jos laite on tulipalossa, loukkaantumis- tai palovammavaarassa.

Tuhkan poisto

Tuhkaastia tulee tyhjentää, kun tuhkan taso saavuttaa tuhka-astian yläosan. Tuhkan ei saa missään tapauksessa päästää kerääntymään koskettamaan arinan alapintaa, sillä se lyhentää arinan käyttöikää.

Tuhka-astian poistamiseen KÄYTÄ AINA käsinettä ja käyttötyökalua.

• Avaa kiukaan luukku ja pysähdy hetkeksi raolleen, jotta tuli sopeutuu lisääntyneeseen ilmansyöttöön.
• Työnnä käyttötyökalun haarukkapää tuhkaastiaan (katso kuva 9.).
- Vedä tuhkaastia varovasti pois tuhkakuoppakammiosta.
• Tyhjennä tuhka sopivaan metallisäiliöön. Aseta tuhka-astia liedelle päinvastoin ja sulje palo-ovi.

VAROITUS! Tuhka voi olla erittäin kuumaa! On varottava polttamasta käsiä tai kodin esineitä putoavilla hiilloksilla.

Tyhjennä vain metallisäiliöön. Vaikka tuhka näyttäisikin kylmältä, kuumat hiillos voivat olla piilossa ja voivat helposti sytyttää tulipalon tai aiheuttaa vamman.

Varaosat

Löydät täydellisen luettelon varaosista ja tarvikkeista, kuten vuorauksista, varaosista ja kaulalevyistä, sekä ulkonäköä ja tehokkuutta parantavista esineistä, kuten liesimaaleista ja köysisarjoista.

On syytä huomata, että ei-virallisten osien asentaminen takkaan mitätöi sen takuun.

Luokitus

Kaikki sylinteriuunit on luokiteltu jaksoittaisesti toimiviksi. Tämä tarkoittaa, että nimellistehoa varten sinun on tankattava vähintään 45 minuuttia puuta tai 1 tunti kiinteää polttoainetta standardeissa EN 13240:2001 ja 13240-A2:2004 esitetyllä tavalla.

Haitalliset sääolosuhteet

Jos takkasi ei toimi epäsuotuisten sääolosuhteiden vuoksi oikein ja siitä tulee savua, älä käsittele sitä haittana, tämä savu osoittaa, että huoneeseen pääsee häkää. Sammuta takka alentamalla sytytysnopeutta, avaa ikkunat ja anna uunien polttoaineen palaa loppuun ennen ikkunoiden sulkemista. Todennäköinen syy on riittämätön veto, tarkista hormikanavat ja tarkasta savupiippu savupaineen suhteen.

Oven lasi

Oven lasin tulee pysyä kirkkaana normaalin palamisen aikana. Tietyissä olosuhteissa, kuten alhaisella tai hitaalla poltolla, kostealla puulla tai yön yli poltettaessa, lasi saattaa kuitenkin tummua. Tämän korjaamiseksi käytä laitetta nopeasti. Vaihtoehtoisesti, kun liesi on kylmä, avaa luukku ja puhdista lasin sisäpinta kostealla liinalla tai lasinpuhdistusaineella.

Palo-oven kahva

HUOMIO!

• Palo-oven avaamisessa ja sulkemisessa on oltava varovainen, sillä kaikki ympäröivät pinnat ovat ERITTÄIN KUUMIA.
• Käytä aina kuumia käsineitä, kun käytät palo-ovea - voi esiintyä henkilövahinkojen vaara.
  • Laitteen tankkauksen yhteydessä on oltava varovainen ja suojattava hansikkaat avotulelta ja kipinöiltä.

Huolto

Kiukaan säännöllisen huollon tarve varmistaa laitteesi turvallisen ja tehokkaan käytön. Pätevän henkilön tai insinöörin tulee tarkistaa ja tarkastaa seuraavat kohteet säännöllisesti.

HUOMIO! Varmista, että liesi on sammutettu ja kylmä, ennen kuin yrität tarkastaa alla olevat kohteet.

Oven saranoiden säätäminen

Kun laite on ollut tulessa jonkin aikaa, palo-ovi saattaa näyttää siirtyneen pois linjasta oven aukkoon tai salpaan nähden. Tämä on aivan normaalia ja johtuu valun laskeutumisesta. Saattaa olla mahdollista kirstää saranakokoonpanon kiinnitysruuvit.

Liners / Firebricks

Uunin vuoraukset (tunnetaan myös nimellä tulenkestävät tiilet) voivat halkeilla pitkän raskaan käytön jälkeen tai polttoaineen lataamisen tai huonosti suunnatun palopokerin kolhuttua. Jos vuoraukset pysyvät edelleen paikallaan ja pystyvät tukeutumaan kunnolla, niitä ei tarvitse vaihtaa. Halkeilevat vuoraukset eivät sinänsä vaikuta uunin suorituskykyyn.

Kurkkulevy

Kurkkulevy voidaan irrottaa uunista; nostamalla kurkkulevyä ja poistamalla takasuojus, tämä sallii kaulalevyn takaosan kääntyä alas. Irrota kurkkulevyn etuhuuli ylemmästä kiinnikkeestä. Kierrä kurkkulevyä vinosti tulipesän poikki ja käsittele levyä oviaukon läpi.

Kertyneet kerrostumat tulee puhdistaa pois, tämä on parasta tehdä harjalla. Tarkasta samalla kaulalevy vaurioiden varalta.

Palo-oven tiiviste

Myös pääpalo-oven reunojen köysitiiviste tulee tarkistaa. Etsi merkkejä rispaantumisesta, irtoamisesta tai siitä, että päät eivät kohtaa. Jos köysi ei pysty muodostamaan hyvää tiivistystä takan runkoon, se on vaihdettava. Huono tiiviste heikentää kykyäsi hallita palamisnopeutta ja sen tehokkuutta samalla kun se lisää savuhormin kautta menevää lämpöä.

Säröillä oleva lasi

Kiukaan käyttöä lasisäröillä ei suositella, koska se voi johtaa tulipesään vuotavan ilman vuoksi ylisytytykseen ja se voi epäonnistua kokonaan, mikä johtaa henkilövahinkoon tai tulipaloon.

Sinun tulee lopettaa liesi käyttö, kunnes se on korjattu.

Savupiipun/hormin lakaisu

Lakaisu on suoritettava sopivan kokoisella harjasharjalla ja sauvoilla savupiipun koon ja tyypin mukaan. Kuten kaikkien laitteiden kohdalla, hormin/savupiipun säännöllinen lakaisu on välttämätöntä tukkeutumisvaaran ja myrkyllisten höyryjen välttämiseksi. Myös savupiippuun tulee olla pääsy puhdistusta varten (esim. nokiovi tai pääsy rekisterikilven kautta jne.)

On tärkeää, että hormiliitokset, savuputki ja savupiippu puhdistetaan ennen sytytystä pitkän seisokin jälkeen.

Osakaavio

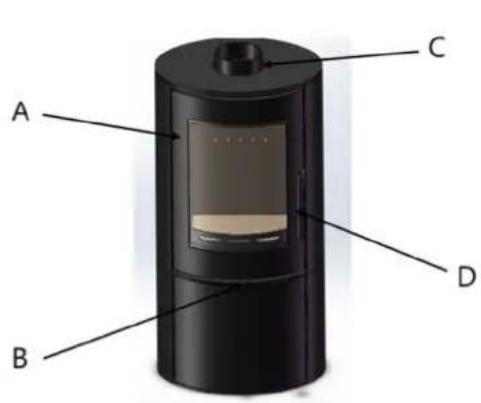

Ulkoinen

A B C D

E F

Osan numero Kuvaus
A	Palo-oven
B	Ilmanohjaimet
C	Yläilman ulostulo(HUOMAA: Ylä- ja takahormien ulostulot ovat vaihdettavissa ja ne riippuvat asennuksesta.)
D	Palo-oven
E	Takahormin ulostulo(HUOMAA: Ylä- ja takahormien ulostulot ovat vaihdettavissa ja ne riippuvat asennuksesta.)
F	Ilmakanavan

kokoonpano

kahva

kansi

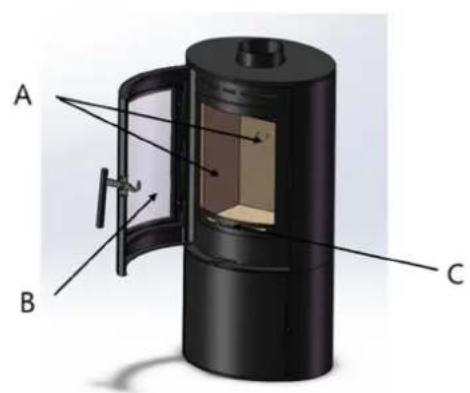

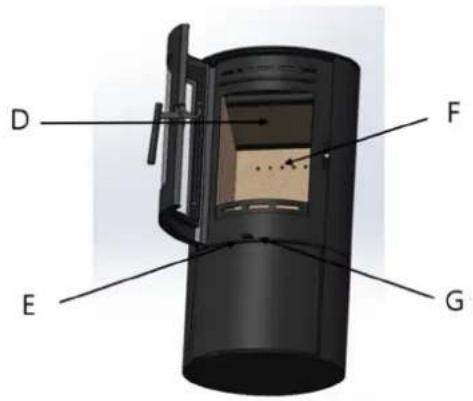

Sisäinen

A B C

D F E G

Osan numero Kuvaus
A Fireboxin vuoraukset (sivut ja taka)
B	Palo-oven
C	Polttoaineen
D	Kurkkulevy
E	Toissijainen
F	Tertiary
G Tertiary Air Control

lasi pidike

ilmanohjaus Outlet
