KÄYTTÖOHJE PLT-W24 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus		Parametrin arvo
Tuotteen nimi		Pellettiuuni
Malli		MSW-PLT-W24
Virtalähteen jännite [V~] / taajuus [Hz]		230 / 50
Nimellissyöttöteho [W]		140-380
Nimellinen ja alennettu lämpöteho [kW]	Maksimaalinen	24
	Veden lämmitys	22
	Ilmalämmitys	5
Energiatehokkuus [%]	Maksimaalinen	90
	Minimaalinen	80
Tuhkasisältö [%]		0,12
Sähkön lisäkulutus [W]		140-380
Polttoainetyyppi		puupelletit
Tuloputken halkaisija [mm]		50
Poistoputken halkaisija [mm]		80
Laitteen tietyn puolen vähimmäisturvaetäisyys syttyvistä materiaaleista [mm]		Oikea - 1200 Takana - 250 Vasen - 1200
Mitat (leveys x syvyys x korkeus) [cm]		60 x 61 x 113
Netto/bruttopaino [kg]		150/165

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva. (yleinen varoitusmerkki)

Käytä suojakäsineitä

HUOMIO! Sähköiskuvaara!

VAROITUS! Myrkyllisiä aineita, myrkytysvaara!

HUOMIO! Kuuma pinta, palovammavaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammoihin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan: Pellettiuuni

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.
b) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä

lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

c) Älä käytä laitetta, jos virtajohto on vaurioitunut, tai jos siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi.
d) Sähköiskun välttämiseksi älä upota johtoa, pistotulppaa tai laitetta veteen tai muihin nesteisiin. Älä käytä laitetta märillä pinnoilla.
e) Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä.
f) Estä laitteen kastuminen. Sähköiskun vaara!
g) Tarkista ennen ensimmäistä käyttökertaa, että pääjännitetyyppi ja -virta vastaavat tyyppikilvessä ilmoitettuja tietoja.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
d) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
e) Tulipalon sattuessa käytä jauhe- tai hiilidioksidi (CO2) -palosammutinta (joka on tarkoitettu käytettäväksi jännitteisissä sähkölaitteissa) sammuttamiseen.
f) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
g) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
h) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
i) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
j) Pidä laite poissa lasten ja eläinten ulottuvilta.
k) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole suunniteltu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäviksi, joilla on rajoitetut henkiset ja sensoriset toiminnot tai henkilöt, joilla ei ole asianmukaista kokemusta ja/tai tietämystä, elleivät he ole heidän turvallisuudestaan vastaavan henkilön valvonnassa tai he ovat saaneet opastusta laitteen käyttöön. laite.

c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammoihin.
d) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
f) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
g) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
h) Älä laita käsiäsi tai muita esineitä laitteen sisälle, kun se on käytössä!

2.4. Laitteen turvallinen käyttö

a) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
b) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
c) Laite on pidettävä poissa lasten ulottuvilta.
d) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
e) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
f) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
g) Älä siirrä, säädä tai käännä laitetta työn aikana.
h) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
i) Käytä laitteessa vain ilmaa. Älä muita kaasuja.
j) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
k) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
I) Älä käytä laitetta tyhjänä.
m) Älä anna laitteen toimia kuivana (ilman vettä).
n) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
o) Älä ylikuormita laitetta.
p) Älä ylitä suurinta sallittua käyttöpainetta!
q) Älä peitä tuuletusaukkoja!
r) HUOMAA: Jotkut laitteen osat kuumenevat käytön aikana erittäin kuumiksi – palovammavaara!
s) Älä aseta tai kuivaa pyykkiä tuotteen päälle. Kaikki kuivausrummut tai vastaavat tulee säilyttää sopivalla etäisyydellä tuotteesta.
t) Tuotteen väärä käyttö tai väärä huolto voi aiheuttaa vakavan räjähdysvaaran palotilassa!
u) Tuotteen käynnistäminen oven ollessa auki tai rikkoutuneen lasin kanssa on kielletty. Jos sytytysjärjestelmä on vaurioitunut, älä pakota sytytystä syttyvillä materiaaleilla.

v) Ennen asennusta ota yhteyttä paikalliseen rakennusviranomaiseen (kuten kaupungin rakennusvirasto, palokunta, palokunta, toimisto jne.) selvittääksesi, tarvitaanko lupa ja/tai tarkastus.

w) Asennus, sähköliitäntä, tarkastukset, huolto ja korjaukset ovat toimintoja, jotka saa suorittaa vain pätevä henkilöstö, jolla on asiantuntemusta tuotteesta.

x) Tuotteen lähellä olevat seinät eivät saa olla valmistettu syttyvistä materiaaleista.

y) Vähimmäisetäisyydet seinistä ja muista esineistä tulee ottaa huomioon turvallisen käytön varmistamiseksi.

z) Tarkista, että lattia, jolle tuote asennetaan, on oikein vaakasuorassa.

aa) Takan kokoaminen on tehtävä vähintään kahden henkilön toimesta.

bb) Käytä pellettiuunissasi vain suositeltuja puupellettejä.

cc) Älä koskaan käytä nestemäisiä polttoaineita pellettiuunin sytyttämiseen tai hiillosten sytyttämiseen.

dd) Varmista, että kiukaan asennuspaikka on riittävän tuuletettu, kun takka sytytetään.

ee) Älä poista suojaritilä pellettisäiliöstä.

ff) Toistuvista epäonnistuneista sytytyssytytyksistä johtuvat käyttämättömät pelletit polttimeen on poistettava ennen kuin takka yritetään sytyttää uudelleen.

dd) Takan käyttö voi aiheuttaa sen, että pinnat, kahvat, savupiippu ja lasit kuumenevat erittäin kuumaksi. Kun takka on käynnissä, koske näihin osiin vain suojavaatetusta käyttäessäsi, muuten käytä asianmukaisia työkaluja.

ee) Älä aseta esineitä, jotka eivät ole lämmönkestäviä liedelle tai suositellulle vähimmäissuoja-alueelle.

ff) Älä avaa ovea, kun takka on toiminnassa,äläkä käytä takkaa, jos lasi on rikki.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

HUOMAA: Tämä tuote ei sovellu käytettäväksi mobiililaitteissa, kuten ajoneuvoissa, asuntovaunuissa, teltoissa jne.

HUOMIO! Jos asennusta ei ole suoritettu ohjeiden mukaisesti, voi sähkönsyötön katketessa osa pakokaasuista tunkeutua huoneeseen. Joissakin tapauksissa voi olla tarpeen asentaa UPS-yksikkö vedon ylläpitämiseksi.

Expondo ei ole millään tavalla vastuussa henkilöille tai esineille aiheutuneista vahingoista, jotka johtuvat edellä mainituissa kohdissa kuvattujen sääntöjen noudattamatta jättämisestä tai tuotteista, joita ei ole asennettu standardien mukaisesti.

3. Yleiset käyttöohjeet

Laite on suunniteltu tuottamaan lämpöä rakennusten ja veden lämmitykseen polttamalla pellettejä. Se soveltuu kiinteään asennukseen rakennuksiin, mutta se ei sovellu käytettäväksi elementtitaloissa.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

4. Asennusohjeet

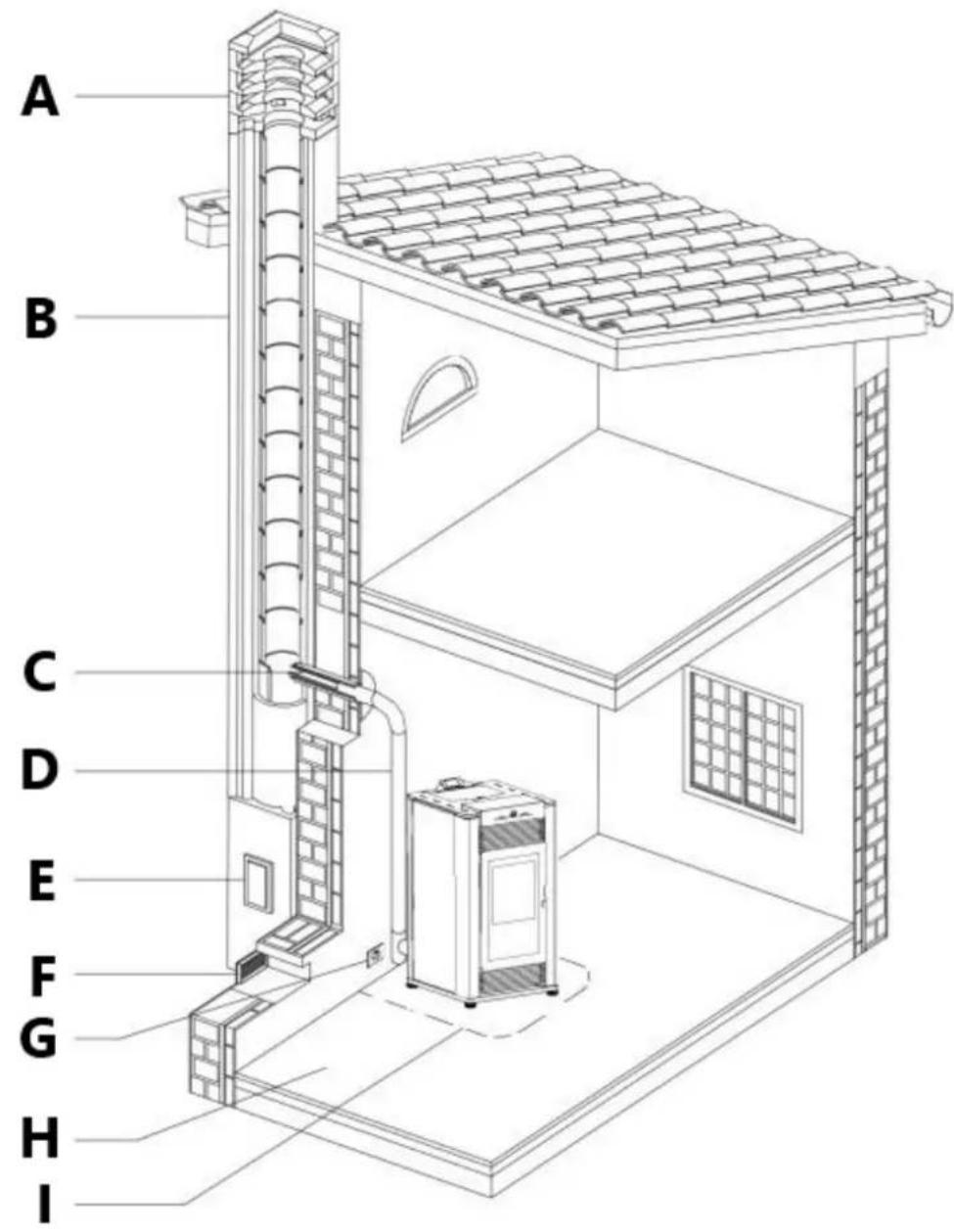

Varmista, että tuotteesi asennus on kaikkien alla annettujen ohjeiden mukainen.

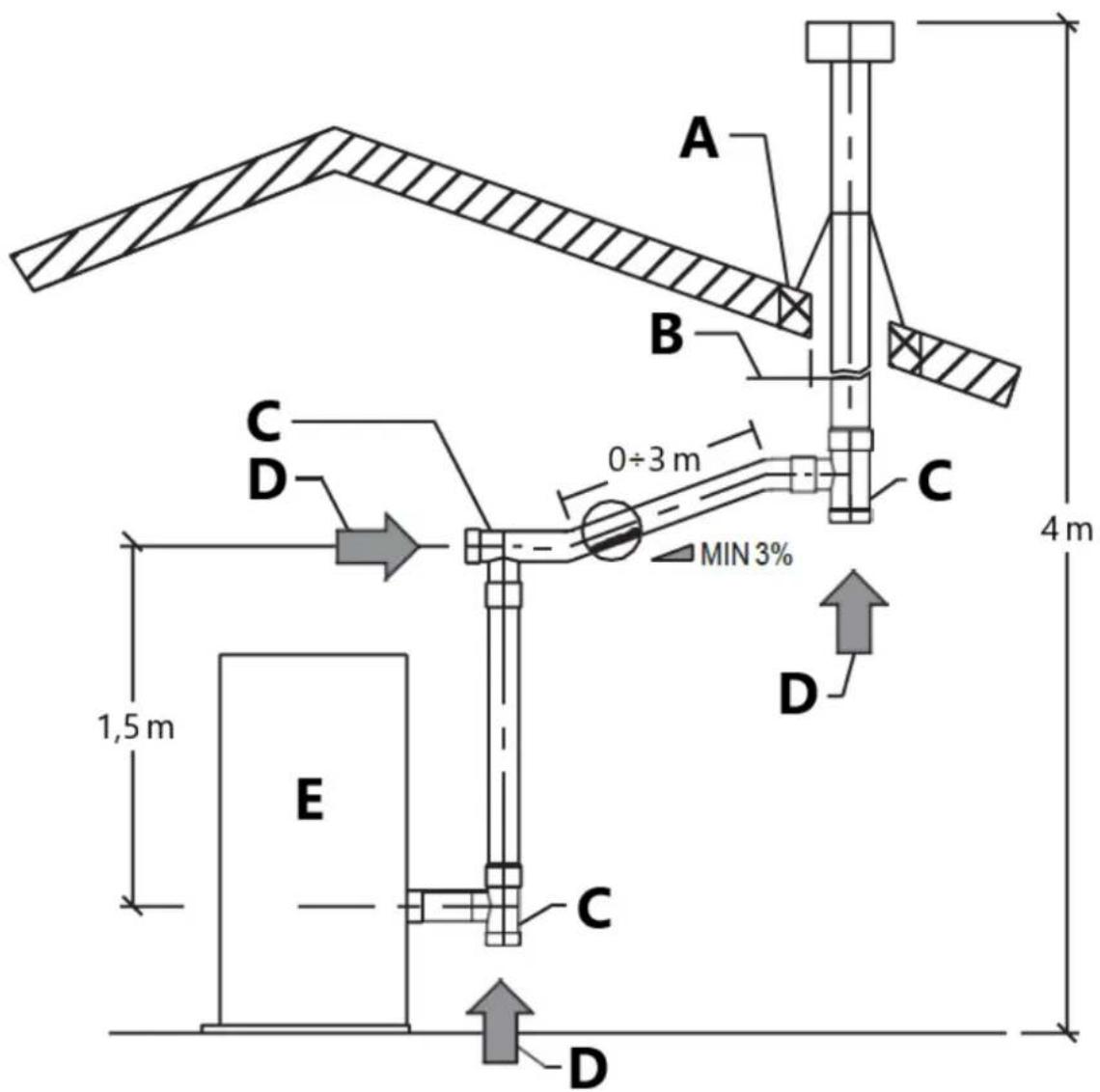

C – liitäntä hormiin

D – pakokaasun poistokanava

E - nokitarkastusaukko

F - raitisilmanotto

G – sähkönsyöttö

H - lattian kantavuuskuorma

I - vähimmäisturvaetäisyydet

Noen tarkastus

Suosittelemme, että hormissa tulee olla liitännän alapuolella oleva kammio kiinteiden aineiden ja kondenssiveden keräämistä varten, joka on helposti tarkastettavissa ilmatiiviin oven avulla. (Kuva 1)

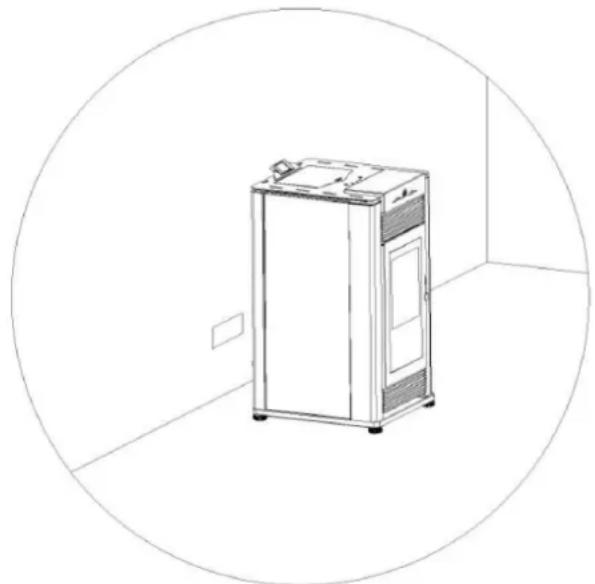

Raitisilmanotto

Takan häiriöttömän toiminnan varmistamiseksi tulee palamiseen tarvittava ilma olla käytettävissä, ja tämä saadaan raitisilman kautta.

Raitisilman sisäänoton tulee:

- niiden vapaa kokonaispoikkileikkaus on vähintään yhtä suuri kuin kohdassa " Tekniset tiedot " annettu koko;

- suojattava säleikköllä tai sopivalla suojuksella, jos se ei pienennä suositeltua vähimmäispituutta;

- olla sellaisessa asennossa, jossa sitä ei voida estää.

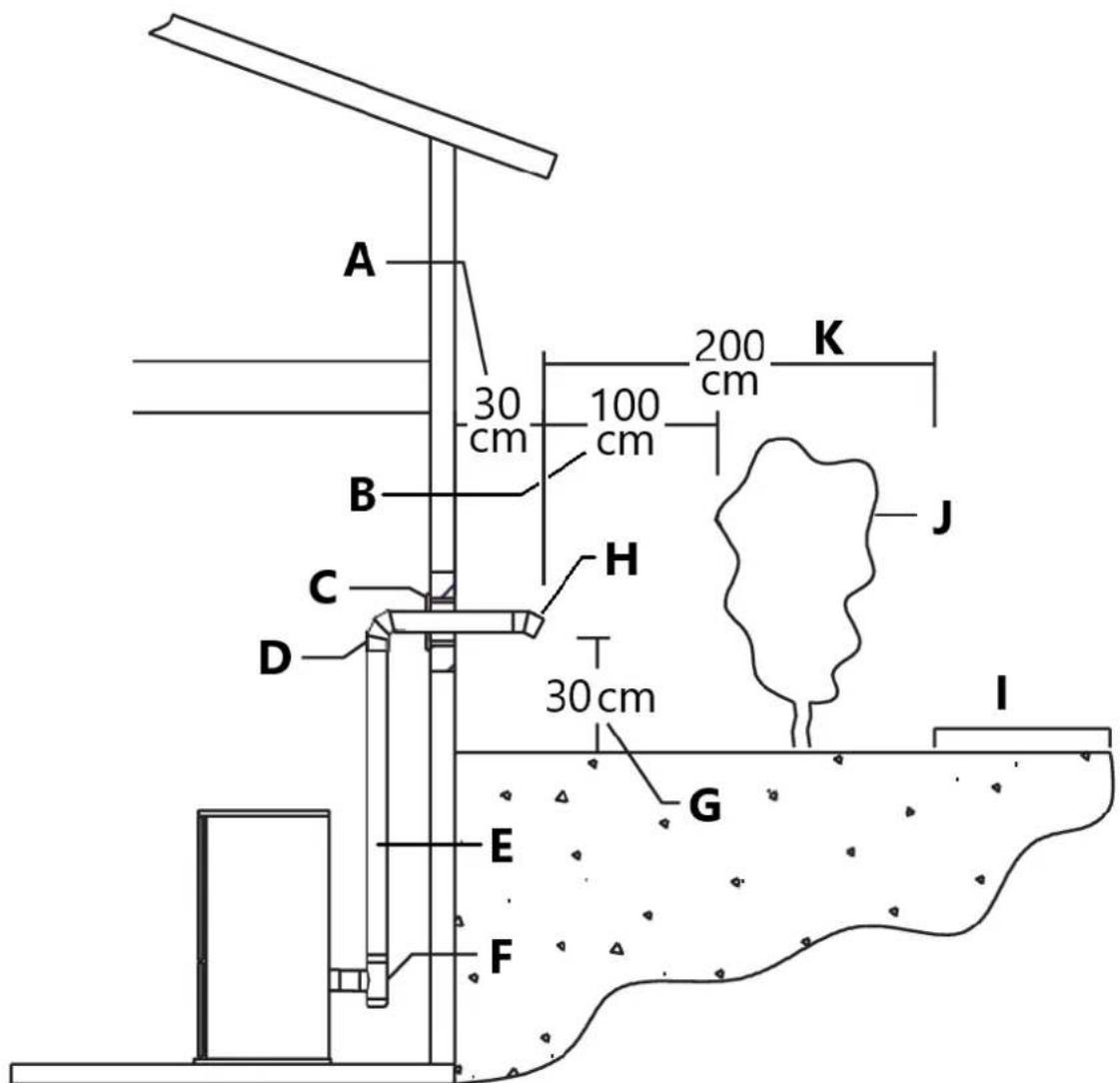

Ulkoinen palamisilma

On suositeltavaa liittää takka ulkopuoliseen palamisilman lähteeseen tietyissä olosuhteissa (alipaine).

Käytä ulkoilman asennukseen mitä tahansa 2" (5 cm) sisähalkaisijaltaan joustavaa metalliletkua tai jäykkää metalliputkea (putkia).

Se on liitettävä palamisilman sisääntuloputken ympärille (EI SISÄLLE) (kuva 3).

Kasvata ulkoilmaputken halkaisija 3 tuumaan (76 mm) yli 4,5 metrin (15 jalkaa) ja yli 1 metrin korkeudessa.

Pitkiä lenkkejä tulee välttää.

Varo, ettet purista tai taivuta ulkoilmaputkea liian pienellä säteellä.

Ulkoilmaputki voidaan päättää samalle tasolle ulkoseinän kanssa, mutta se tulee suojata tuulelta ja säältä hupulla.

Ulkoilmaputken on päätyttävä maksimilumirajan yläpuolelle ja poistoilman poistoaukon alapuolelle.

Varo vetämästä kylmää ilmaa vesiputkien ohi, jotka voivat jäätyä.

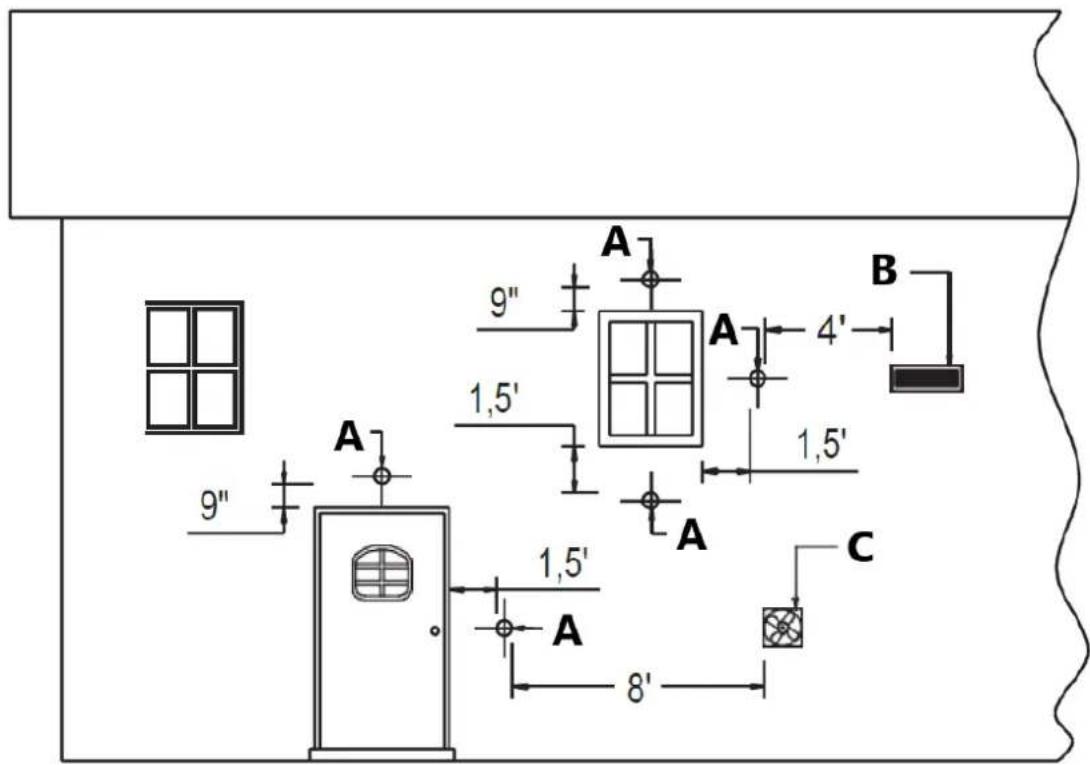

Ulkoilmaputken aukon päälle tulee asettaa avoin verkkoverkko, jotta lintuja tai jyrsijöitä ei pesiisi aukkoon.

Käytä kyynärpäätä tai kilpiä estääksesi vallitsevia tuulia puhaltamasta suoraan ulkoilman imuputkeen.

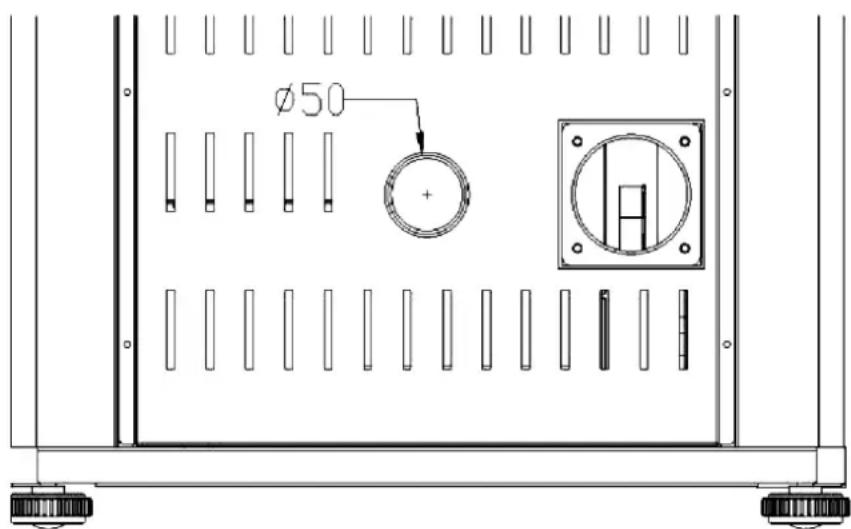

Ø50

Kuva 3

HUOMAA: Mesh-näytön koko ei saa olla pienempi kuin 1/4" x 1/4" (6,4 x 6,4 mm).

Ulkopuolista polttoilmaa tarvitaan kaikkiin asuntoautoasennuksiin ja rakennusmääräysten vaatimiin kohteisiin.

Makuuhuone- tai kylpyhuoneasennuksissa tarvitaan ulkoilmaliitäntä.

Ympäristö

Ota yhteyttä paikalliseen rakennusviranomaiseen ennen asennusta selvittääksesi, tarvitaanko lupa ja/tai tarkastus.

Kun sijoitat laitettasi, ota huomioon rakennuksen rakenne varmistaaksesi, että tuuletusaukko ei häiritse kattopalkkeja, kattopalkkeja, seinäkiinnikkeitä, vesiputkia tai sähköjohtoja. Laitteen siirtäminen uuteen paikkaan saattaa olla helpompaa kuin rakennuksen rakenteen uusiminen.

Huoneen, johon laite asennetaan, on täytettävä seuraavat vaatimukset:

Niitä ei saa käyttää autotallina, palavien materiaalien varastona tai toimiin, joissa on palovaara.

Takan sijoittaminen räjähdysalttiiseen tilaan on kielletty.

Ne eivät saa olla tyhjiössä ulkoympäristöön nähden vastakkaisvedon vaikutuksesta, joka johtuu siitä, että huoneessa, johon tulipesä on asennettu, on jokin muu laite tai poistolaite.

Takkaa tai tulipesää ei saa käyttää samanaikaisesti yhteistyyppisten ilmanvaihtokanavien kanssa, joissa on tai ei ole poistoilma, muiden laitteiden tai muiden laitteiden kanssa, kuten: pakkotuuletusjärjestelmät tai muut lämmitysjärjestelmät, jotka käyttävät ilmanvaihtoa ilman vaihtamiseen. Tällaiset järjestelmät voivat aiheuttaa tyhjiön asennusympäristöön, vaikka ne asennettaisiin vierekkäisiin tai toisiinsa yhteydessä oleviin huoneisiin.

Lattian kantavuus

Tarkista lattian kantavuus katsomalla tuotteen painoa kappaleessa "TEKNISET TIEDOT". Jos lattialla ei ole sopivaa kantavuutta, on ryhdyttävä asianmukaisiin vastatoimiin.

Minimi turvaetäisyydet

Asenna tuote suositeltujen turvaetäisyyksien mukaisesti lämpöherkistä tai syttyvistä materiaaleista ja syttymättömistä, kantavista ja muista seinistä sekä puuelementeistä, huonekaluista jne.

Vähimmäisetäisyydet ovat:

• 4" (10 cm) takan takana olevasta seinästä;
• 6" (15 cm) sivuseinästä;
• 32" (80 cm) lämpösäteilyalueella ja kuumailmapuhaltimen ulostulossa.

Jos lattia on lämpöherkkä tai syttyvä, lattia on suojattava palamattomalla eristemateriaalilla, esim. teräslevyillä, marmorilla, laatoilla jne.

Lattiasuojan tulee ulottua:

- tuotteen alla;

- vähintään 6" (152 mm) yksikön edessä ja polttoaineen täyttö- ja tuhkanpoistoaukon molemmilla puolilla (4" / 10 cm pinnoitteen ulkopuolelta).

Savuhormiin liitettäessä tulee noudattaa kuvissa esitettyjä vähimmäisturvaetäisyyksiä lämpöherkistä rakenneosista tai syttyvistä materiaaleista (puupaneelit, palkit tai katot jne.).

Varoitus!

Liesi kuumenee käytön aikana. Pidä lapset poissa kaikista liesipinnoista.

Suora kosketus lieden kanssa käytön aikana voi aiheuttaa ihon palovammoja.

Pidä kaikki palavat tuotteet, kuten puiset huonekalut, verhot, matot, palavat nesteet jne. kaukana uunista, kun se on sytytetty (vähimmäisetäisyys 32"/80 cm).

Suosittelemme, että uunin ympärille jätetään yllä mainittuja suurempia etäisyyksiä, jotta laitteen parissa tarvittavat työt helpottavat.

Asenna tuuletusaukko tuuletusaukon valmistajan määrittelemille välyksille.

Tietyt paikalliset koodirajoitukset voivat olla voimassa.

Tarkista ensin paikallisilta viranomaisilta ennen asennusta.

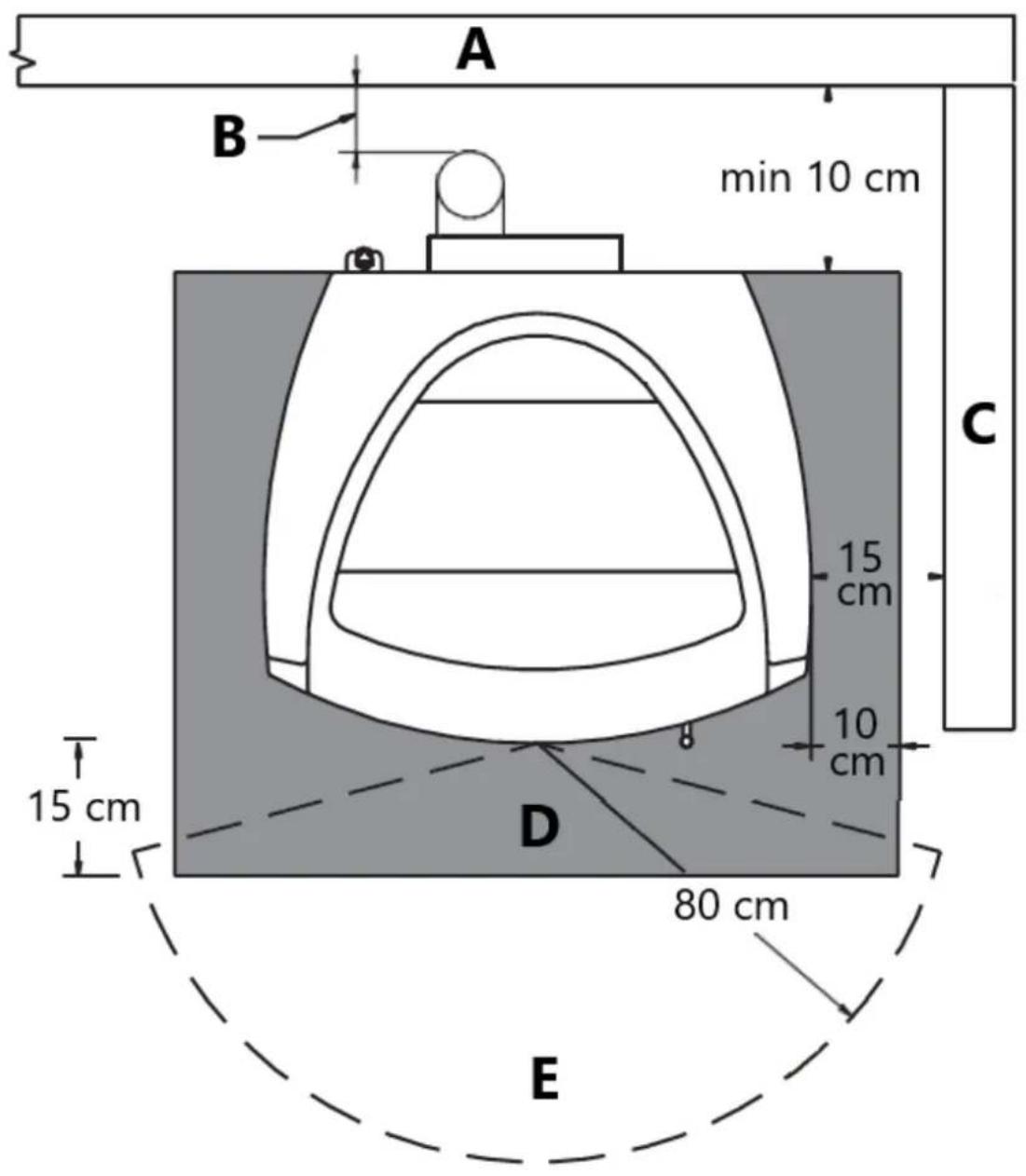

A B min 10 cm C 15 cm 10 cm D 80 cm 15 cm E

Kuva 4

A – Takaseinä
B – Katso tuuletusaukon valmistajan ohjeet
C – Sivuseinä
D – Lattian suojaus
E – Lämpösäteilyalue

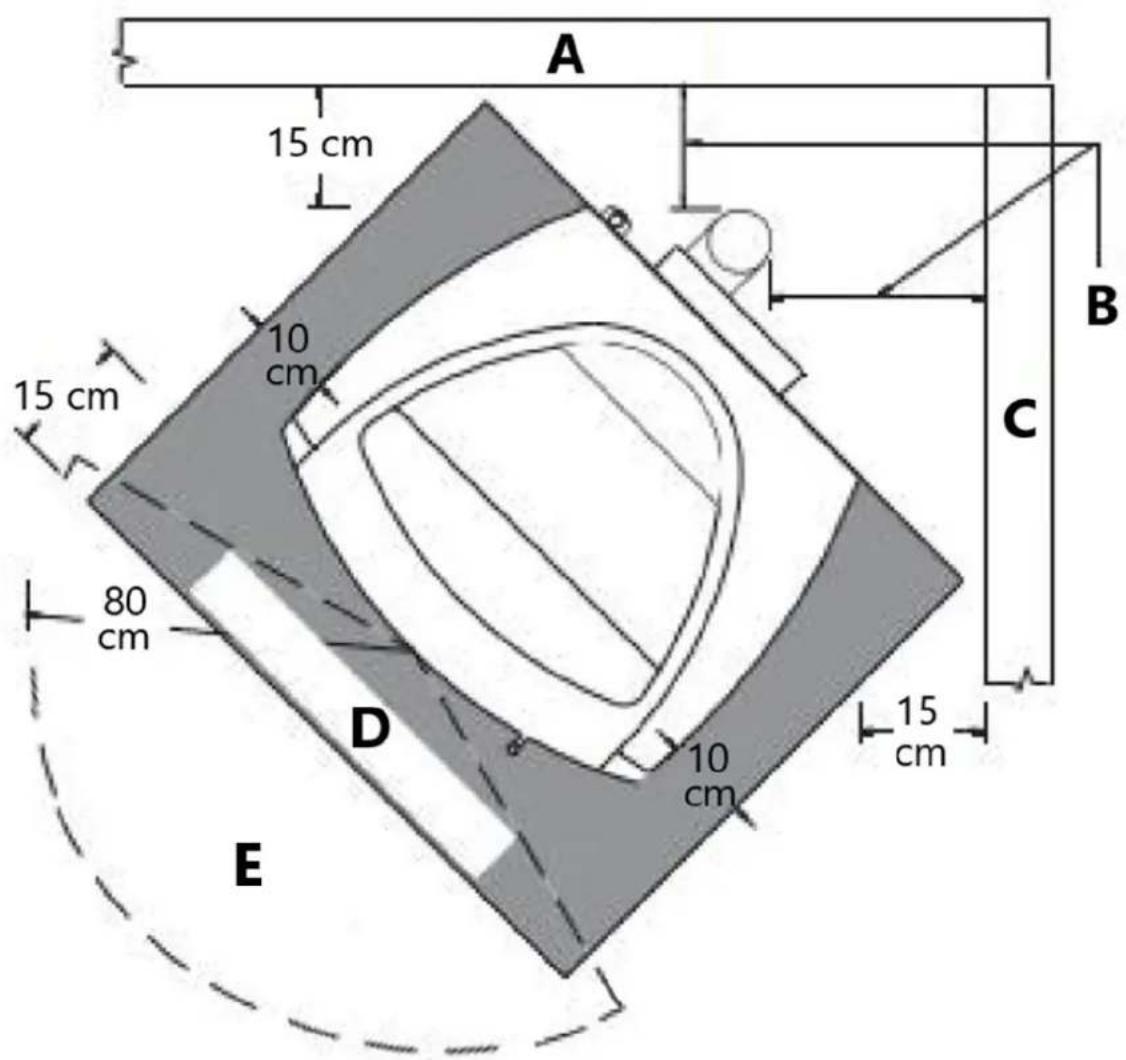

A 15 cm 10 cm 15 cm 80 cm D 10 cm 15 cm B C E

Kuva 5

A - Takaseinä
B – Katso tuuletusaukon valmistajan ohjeet
C – Sivuseinä
D – Lattian suojaus
E – Lämpösäteilyalue

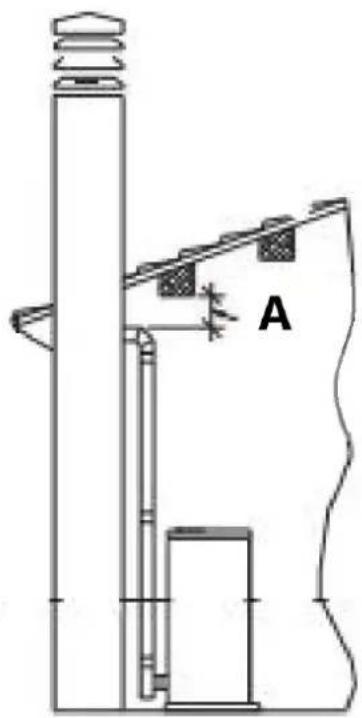

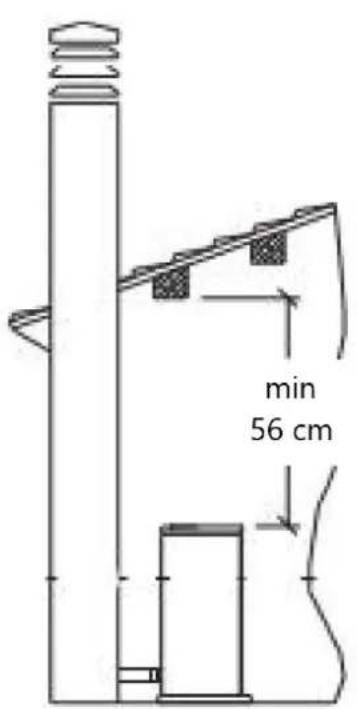

min 56 cm

Kuva 6

A – Katso tuuletusaukon valmistajan ohjeet

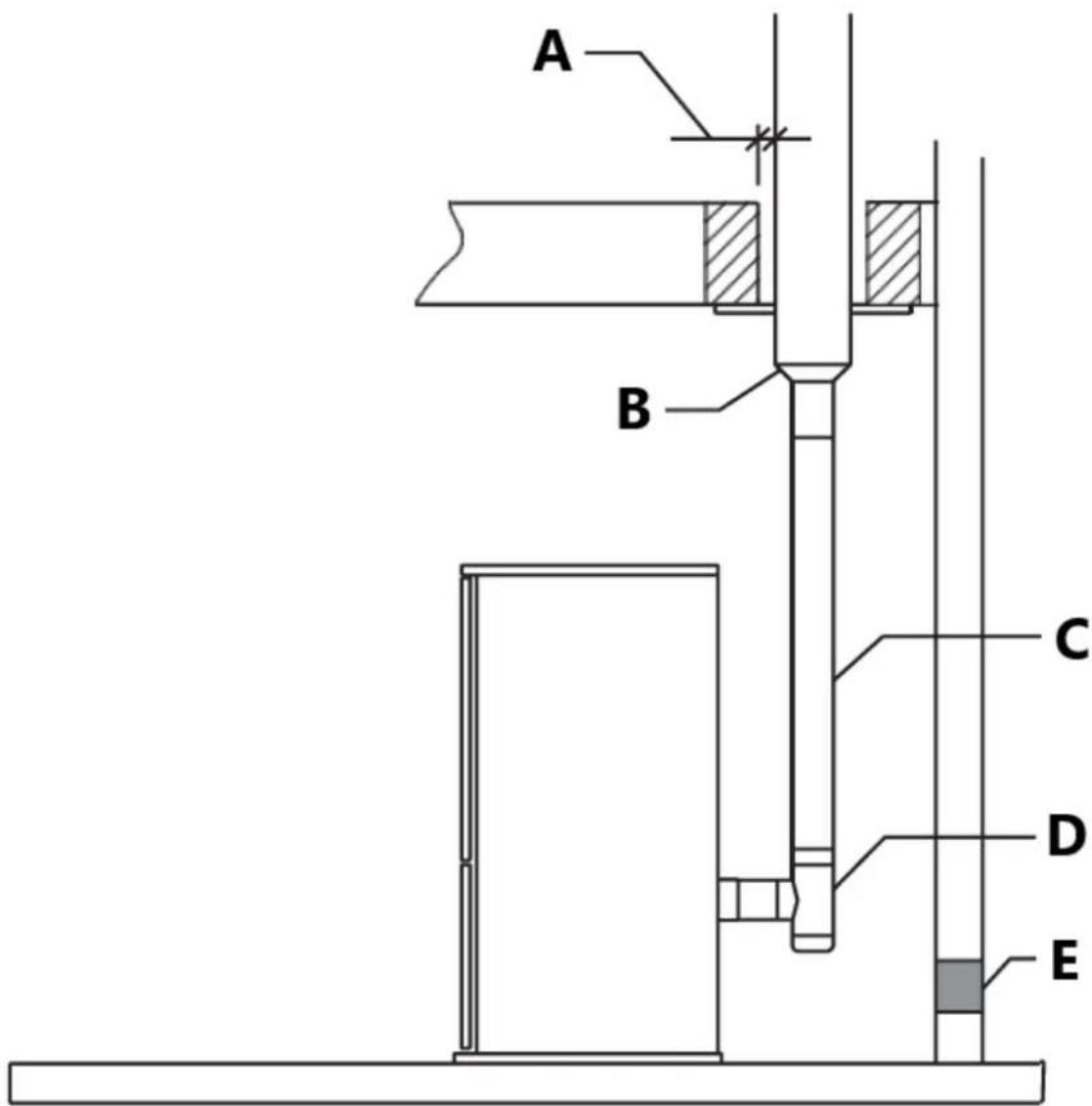

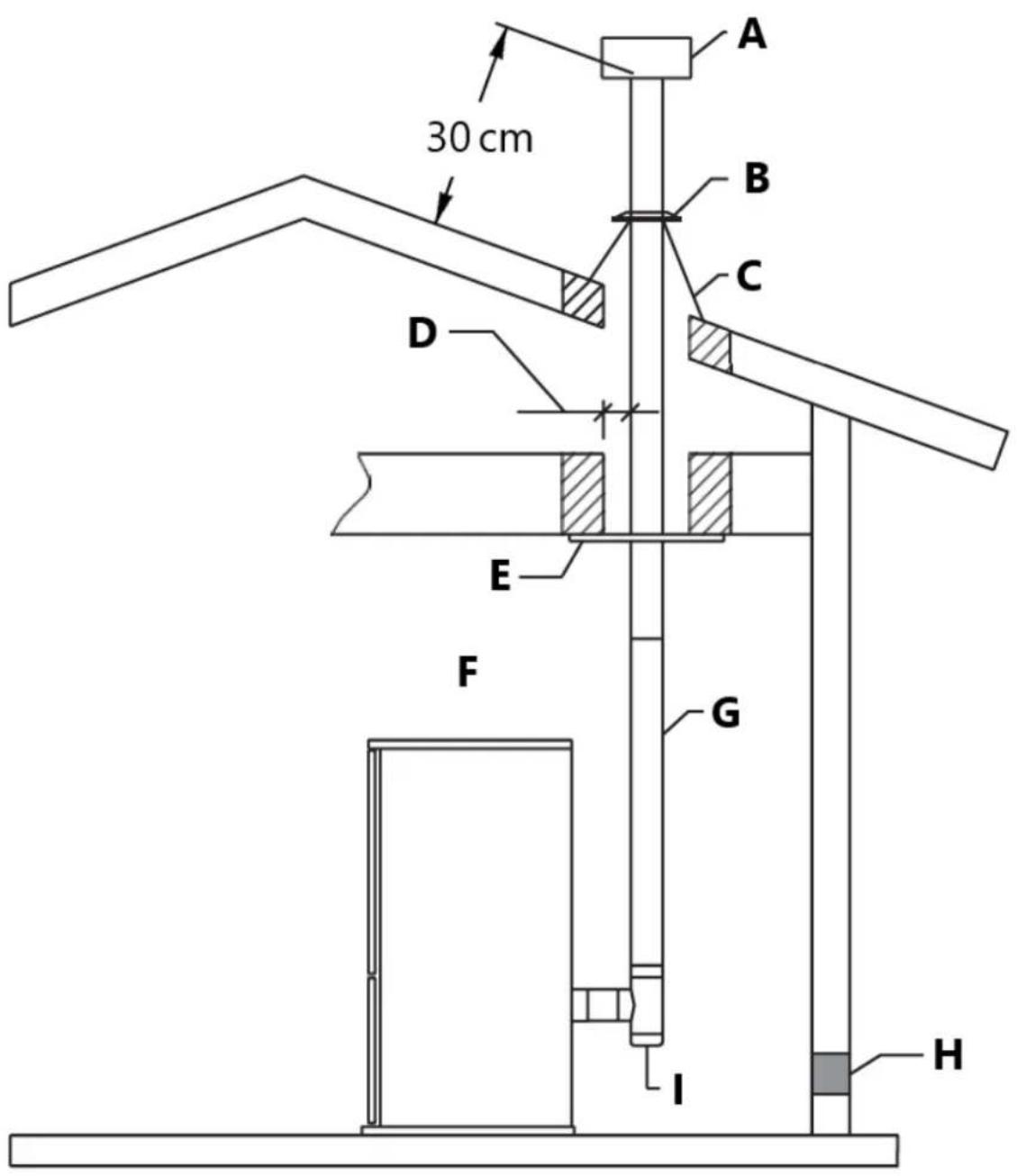

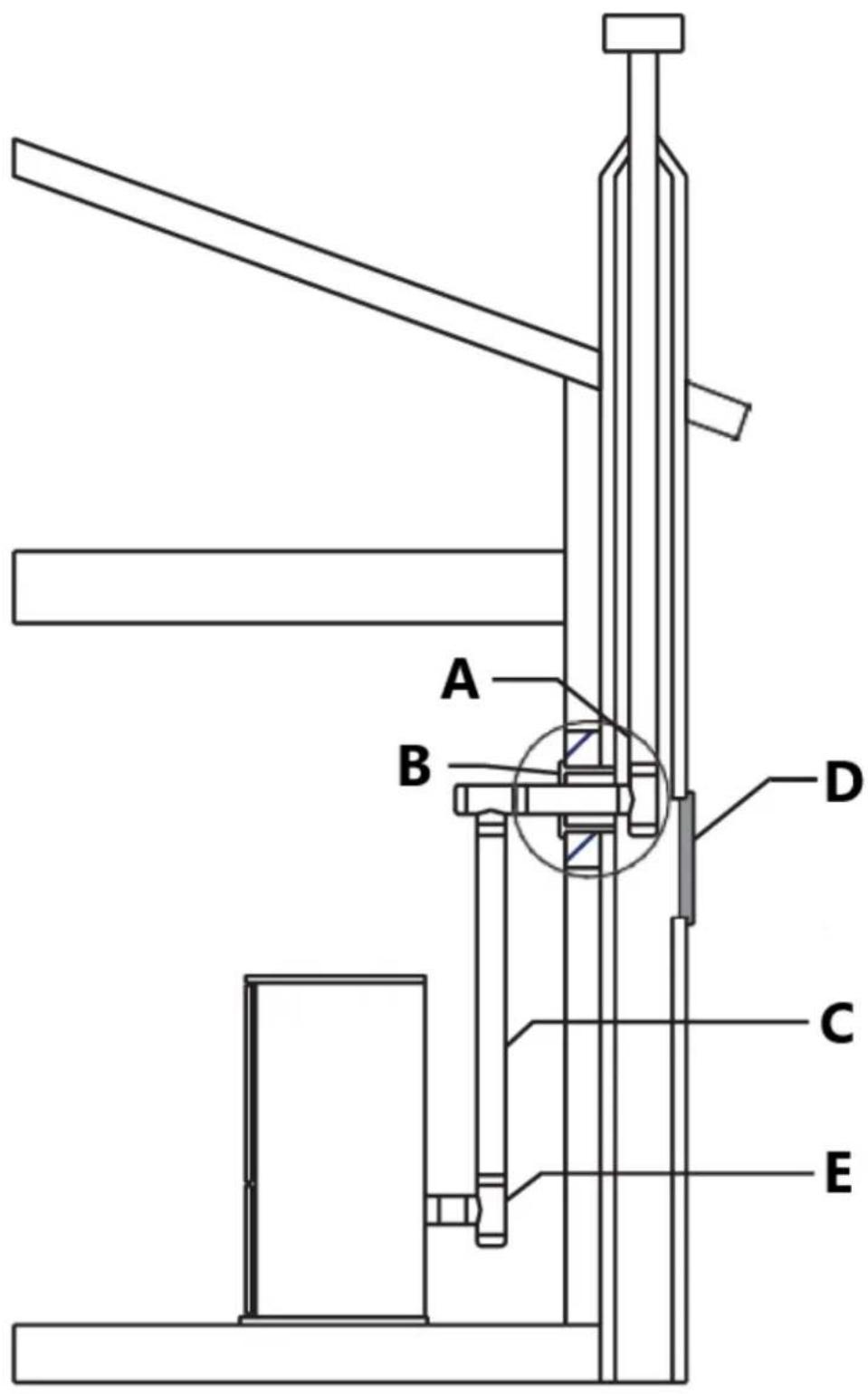

Pakokaasun poistokanava

Takka vaatii CE-merkityn pellettituulettimen. Ilmausjärjestelmän tulee siis olla sertifioidun testauslaboratorion hyväksymä pellettitamiineja varten.

PL Tuuletusventtiiliä on käytettävä kaikkien vapaasti seisovien liesien tuulettamiseen.

Älä käytä pellettilaitteen ilmaamiseen näitä tuuletusmateriaaleja ja -tuotteita:

• Kuivausrumpu
• Kaasulaitteen (tyyppi B) tuuletusaukko
• PVC (muovi) putki
• Yksiseinäinen liesiputki.

Pellettiuuni ei ole sama kuin muut uunit. Siinä on tuulettimen pakotettu savukaasuveto, joka pitää tulipesän tyhjiössä ja koko pakokaasun poistokanava paineistuu hieman. Tästä syystä hormin tulee olla täysin ilmatiivis ja oikein asennettu, jotta varmistetaan sekä häiriötön toiminta että käyttäjän turvallisuus.

• Pakokaasun poistokanavan on oltava erikoistuneen henkilöstön tai yritysten tehtävä alla kuvatulla tavalla.
• Savuhormi on asennettava siten, että säännöllinen puhdistus voidaan suorittaa ilman osien purkamista.
• Putket tulee aina tiivistää silikonilla ( ei sementtipohjaisilla tiivisteillä ) tai erityisesti sovitetuilla tiivisteillä, jotka säilyttävät lujuutensa ja kimmoisuutensa korkeissa lämpötiloissa (>450°F/230°C) ja ne tulee kiinnittää vähintään kolmella levyllä. metalliset ruuvit.

Kiinnitä savuhormi vastaavilla putkikiinnikkeillä seinään siten, että se ei paina savutuuletinta. Älä asenna savupeltiä tämän laitteen poistoilmajärjestelmään.

Älä kytke tätä laitetta savupiippuun, joka palvelee toista laitetta.

Älä liitä pakokaasujen poistokanavaan, johon liesituulettimet johtavat höyryjä.

Erittäin kuumat pakokaasut voivat aiheuttaa palovammoja iholle: pidä riittävä etäisyys laitteesta.

Pellettipolttoaineen palamisesta syntyvät pakokaasut voivat likaa seinien ulkopinnan. Tämän mahdollisuuden välttämiseksi sulje tuuletusaukko kattolinjan yläpuolelle.

Putket ja suurimmat käyttöpituudet

Kaikkien liesien pakoputki on ulkohalkaisijaltaan 3" (76 mm), joten takka on suunniteltu 3" liesiputkisovittimelle, mutta putkien halkaisijat riippuvat asennustyypistä. Asennuksesi saattaa edellyttää 4 tuuman (10 cm) tuuletusaukon käyttöä taulukon 1 mukaisesti.

Taulukko 1: liitäntä savuputkeen - putken pituus
ASENNUSTYYPPI	3” PUTKELLA	KAKSISEINISEINÄLLÄ HALKAISIJAKSI 4” PUTKILLA
Maksimipituus (kolme 90° kyynärpäätä)	25' (7,6 m) 35' (10,7 m)
Asennuksiin yli 4000' (1200 m) merenpinnan yläpuolella	- Edellytetään
Kyynärpäiden enimmäismäärä	3 4
Vaakaosien pituus vähintään 3 % kaltevuudella	10' (3 m) 10' (3 m)

90°:n kulmakulmaan liittyviä painehäviöitä voidaan verrata kolmen jalan putken aiheuttamiin painehäviöihin. Tarkastettavaa t-paitaa voidaan pitää 90° mutkana.

ESIMERKKI: jos asennat yli 20' (6 m) pituisen osan halkaisijaltaan 3" (76 mm) putkella, laske suurin käyttöpituus seuraavilla tavoilla:

• Jos käytetään enintään kolmea 90° kulmaa, osion enimmäispituus on 25' (7,6 m).
• Jos käytetään enintään kahta 90° kulmaa ja kun otetaan huomioon, että 90° mutka voidaan korvata 3' putkella, osuuden enimmäispituus on 25'+3'=28' (8,5 m).
• Jos käytetään enintään yhtä 90° kulmaa ja kun otetaan huomioon, että 90° mutka voidaan korvata yhdellä metrillä putkea, osuuden enimmäispituus on 25'+3'+3'=31' (9,4). m).

Jos on käytettävä halkaisijaltaan 4" (10 cm) putkea, liitä se uunin savuhormiin 3" (76 mm) liitosliittimellä ja käytä sitten 3" – 4" (76-102mm) sovitinta (kuva 8).

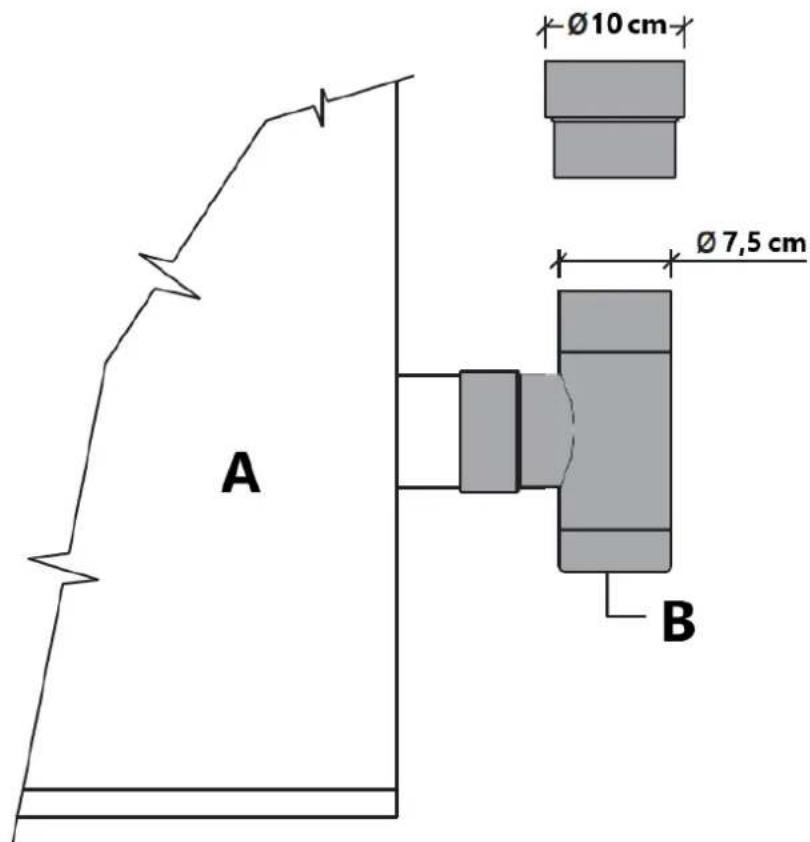

Ø10 cm Ø7,5 cm A B

Kuva 8

A - Pellettiuuni

B - Tee W / Tee cap

Union-tee

Tämän tyyppisten liitosten käytön on mahdollistettava putken sisälle kerääntyvän noen sekoittuneen kondensaitin kerääntyminen.

Sen on myös mahdollistettava savuhormin säännöllinen puhdistus ilman tarvetta purkaa putkia.

Yksi- tai kaksinkertaisia puhdistuspaitoja voidaan käyttää.

Alla on esimerkki pakokaasun poistokanavan liitännästä, joka mahdollistaa täydellisen puhdistuksen ilman putkien purkamista (kuva 9).

A B C D 0÷3 m MIN 3% C 4 m 1,5 m E C D

Kuva 9

A - Loukkaava materiaali
B - Katso tuuletusaukon valmistajan ohjeet
C - Tee
D - Puhdistuksen suunta
E - Pellettiuuni

Sisäilman asennus

Tällainen asennus tarjoaa luonnollisen vedon, joka syntyy pystysuorasta noususta, jolloin vältetään savun pääsy taloon, kun yksikön sähkö katkeaa palavien tai kytevien pellettien jäädessä paloarinaan.

Tuuletusaukkojen yleinen asettelu on esitetty kuvassa ja menettely on seuraava: Sijoita laite haluamaasi paikkaan laitteen asennusvaatimusten mukaisesti.

- Määritä PL Tuuletusaukon sijainti kattoon luotijohdolla.

- Leikkaa kattoon ja runkoon reikä sopivan kokoiseksi. Kehysmateriaalin on oltava sama kuin viereisen palkkimateriaalin.

- Asenna musta kattotuki palkkitason alta ja kiinnitä 4–1,5" (102 mm - 38 mm) kierrenauloilla tai ruuveilla (kuva 10). Vaihtoehtoisesti mustan kattotuen tilalla voidaan käyttää tukikokoonpanoa, joka sopii kattoaukkoon alhaalta ja kiinnitetään palkkeihin 4 -1,5" (102 mm - 38 mm) kierrenauloilla tai ruuveilla (kuva 10).

- Aseta ensimmäinen tuuletusosa tuen läpi ja kiristä kiristysruuvi. Kiinnitä tuuletusaukko lisäksi neljällä ruuvilla (max ½" / 12 mm pitkä) tukikauluksen läpi ja tuuletusaukon sisäpuolelle.

- Asenna tuuletusosa(t) ensimmäisen päälle. Kierrä lukkoosat yhteen kääntämällä myötäpäivään. Ennen kuin käännät, työnnä tuuletusosat tiukasti yhteen, jotta lukitusväkä kiinnittyy kunnolla. Riittävä vääntövoima on käytettävä sen varmistamiseksi, että kaulukset puristavat tiivistemateriaalia.

- Palosuojat vaaditaan, kun tuuletusaukko tunkeutuu lattiaan tai kattoon. Leikkaa sopivan kokoinen reikä kattoon/lattiaan ja asenna Palokatko palkin ylä- tai alapuolelta. Kiinnitä palokatkos nauloilla kulmien läpi (kuva 10).

- Kyynärpäitä voidaan käyttää tuuletusaukon siirtämiseen tarpeen mukaan lenkkeilypalkkien tai kattotuolien ympärillä. Käytä mahdollisimman vähän kyynärpäitä, koska ne vähentävät tuuletusaukon vetokapasiteettia.

- Jatka tuuletusaukkoa ylös kattolinjan läpi.

- Liu'uta välähdys tuuletusaukon yli, kunnes se asettuu kattolinjalle. Pujota Flashing-alustan yläpuoli kattopaanujen alle. Naula kattoon vähintään 8 kattonaulalla. Tiivistä Flashing-pohjan sopivalla kattomassalla.

- Liu'uta myrskypanta alas tuuletusaukkoa, kunnes se asettuu vilkkujen päälle. Levitä silikonihelmi Storm-kauluksen yläosan ympärille.

- Pidennä PL tuuletusaukkoa vähintään 12" (30 cm) kattolinjan yläpuolelle ja päätä PL-listalla olevaan sadesuojaan (kuva 11). Jos tuuletusaukko ulottuu yli 6' katon läpiviennin yläpuolelle, kattotuen pylväitä ja kattotuen nauhaa on käytettävä sivuttaistuen tarjoamiseen.

Maantieteellisillä alueilla, joilla ympäristön lämpötila on jatkuvasti alhainen, on suositeltavaa sulkea ulkoiset tuuletusaukot kattolinjan alapuolelle. Tämä auttaa vähentämään kondensaatiota, noen kertymistä ja huonoa vedonlyöntiä.

- Aseta sadesuoja ylempään tuuletusosaan ja lukitse se ylempään tuuletusosaan (kuva 11).

- Jos tuuletusjärjestelmä lävistää ilma/höyrysulun, sulku on tiivistettävä kattokannattimeen tai palosuojaan.

Varoitus!

Varmista, että käytät hyväksyttyä pellettituuletusputkea ja katon läpivientiä palavien kattojen läpivientiin.

Noudata tarkasti PL Ventin valmistajan turvallisuusmääräyksiä, kun käytät kattoläpivientiä. Asenna tuuletusaukko tuuletusaukon valmistajan määrittelemille välyksille.

Varmista, että kaikki asennustyöt suoritetaan ammattimaisten standardien mukaisesti.

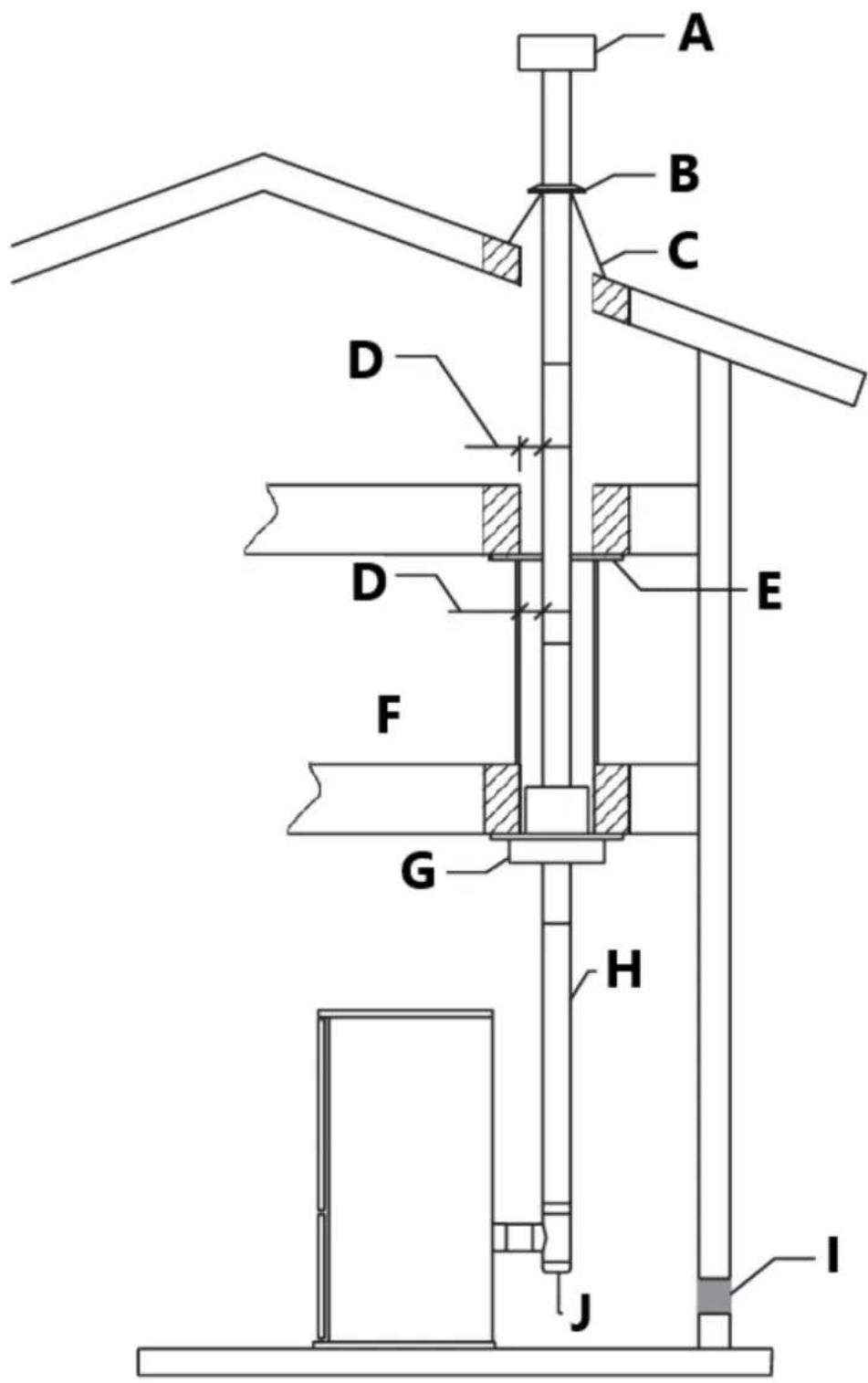

A - Sademyssy
B - Storm kaulus
C - Vilkkuu
D - Katso tuuletusaukon valmistajan ohjeet
E - Palokatko
F - Kotelo

G - Musta kattotuki
H - Vent
I - Raitisilmanotto
J - Tee

A - Sademyssy
B - Storm kaulus
C - Vilkkuu
D - Katso tuuletusaukon valmistajan ohjeet

E - Tuki
F - Tuuletusosa
G - Vent
H - Raitisilmanotto
I - tee

Liittäminen perinteiseen savupiippuun

Takka voidaan liittää olemassa olevaan luokan A savupiippuun tai muurattuun savupiippuun, joka täyttää NFPA 211:n vähimmäisvaatimukset. Tällaista asennusta käytettäessä pellettiuuni voi vedota luonnollisesti ilman poistopuhaltimen toimintaa (vika), mikä vähentää takaisinpalamisen ja takaisinvedon todennäköisyyttä.

Tarkista, että liitäntä pakokaasun poistokanavaan on kaasu-/savutiivis, koska laite toimii tyhjiössä.

- Jos haluat käyttää olemassa olevaa savupiippua, on erittäin suositeltavaa tarkastaa se ammattimaisella nuohoojalla varmistaksesi, että se on täysin ilmatiivis (kuva 12). Syynä tähän on se, että savu voi, koska se on lievästi paineistettu, tunkeutua hormin halkeamiin ja karkaa asuintiloihin. Jos tarkastuksen yhteydessä huomaat, että savupiippu ei ole täysin ehjä, savupiippu voidaan joutua vuoraamaan joko PL-tuulettimella tai yksiseinäisellä ruostumattomalla teräsputkella, jotta savupiippu saadaan vaatimustenmukaiseksi. Jos olemassa oleva savupiippu on riittävän leveä, suosittelemme putkea, jonka halkaisija on enintään 15 cm.

Huomio: joillakin alueilla hormin yläosaan on aina asennettava vuoraus kuvan osoittamalla tavalla, vaikka olemassa oleva savupiippu olisi vaatimusten mukainen (kuva 13).

- Kun savupiippuja vuorataan, tarvitaan savupiipun hattu, joka pienentää savupiipun ulostulon vuorauksen kokoiseksi. Pidennä poistoaukko savupiipun kannen yläpuolelle ja viimeistele se a sademyssy.

Yksiseinäinen vuoraus saattaa olla tarpeen eristää riittävän pakokaasun lämpötilan ylläpitämiseksi ilmanvaihtojärjestelmässä.

Ulkopuolella savupiippuja on usein vaikea pitää lämpimänä: on suositeltavaa eristää vuoraus.

• Tuuletus olemassa olevan muuratun savupiipun sivulle tulee tehdä muuratun sormustimen kautta. Kun seinän läpivienti on välttämätöntä muuratun savupiippuun pääsyä varten, käytä listattua PL-tuulettimen seinämätä (kuva 12-13).
• Kun tuuletat luokan A teräspiippuun (kuva 14), käytä sopivaa PL Vent adapteria.

Noudata tarkasti PL Vent -valmistajan turvallisuusohjeita.

Asenna tuuletusaukko tuuletusaukon valmistajan määrittelemille välyksille.

Varmista, että kaikki asennustyöt suoritetaan ammattimaisten standardien mukaisesti.

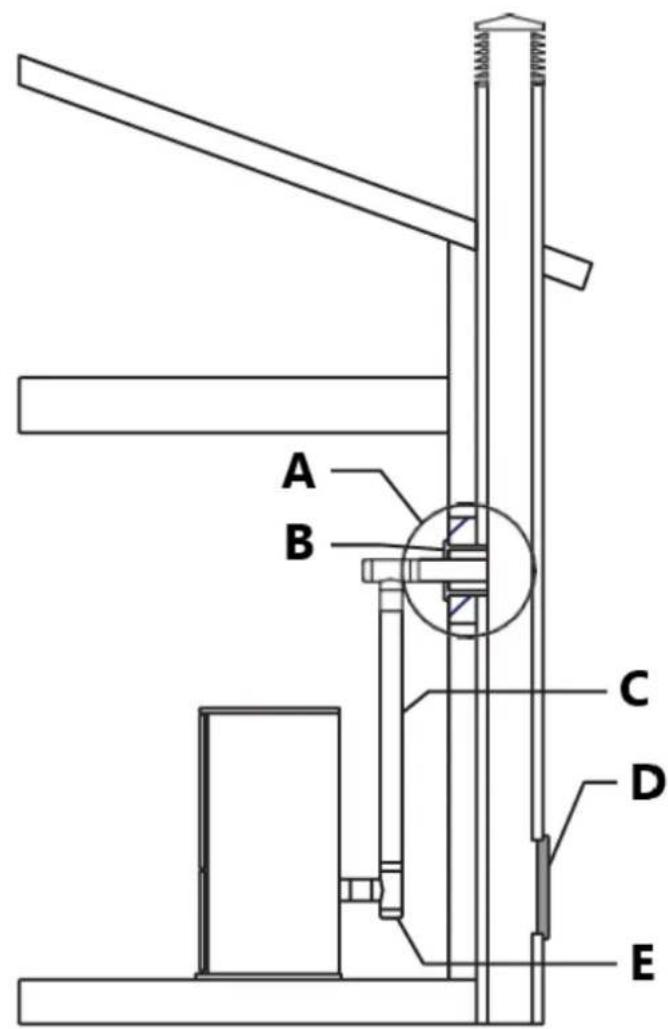

A B C D E

Kuva 12

A - Muurattu mutasormustus
B - Pl adapteri
C - Vent
D - Noen tarkastusaukko
E - T-paita (t)

A B D C E

Kuva 13

A - Muurattu mutasormustus
B - PI adapteri
C - Vent
D - Noen tarkastusaukko
E - T-paita (t)

A B C D E

Kuva 14

A - Katso tuuletusaukon valmistajan ohjeet
B - PL tuuletussovitin
C - Vent
D - Tee
E - Raitisilmanotto

Olemassa olevaan tulipesän savupiippuun

Tällainen asennus tarjoaa myös luonnollisen vedon sähkökatkon sattuessa.

Asennettaessa tulisijakiukaan tulipesään yksikkö on joko vuorattava uudelleen, päätyen savupiipun yläpuolelle tai liitettävä positiivisesti olemassa olevaan savupiippujärjestelmään lohkon irtilevyn avulla (kuva 15-16).

On käytettävä hyväksyttyä joustavaa PL-tuuletinta.

Kiinnitä huomiota: jotkut alueet edellyttävät, että savuhormin yläosaan on aina asennettava vuoraus, kuten kuvassa 16.

Varoitus!

• Savupiippujärjestelmä, jossa on tunnettuja vetoongelmia, saattaa vaatia vuorauksen, joka voi myös olla eristettävä, jotta tuuletusjärjestelmä pysyy lämpimänä kylmässä savupiippuympäristössä.
• Piippuun tulee asentaa korkki sateen välttämiseksi.
• Noudata tarkasti PL Vent -valmistajan turvallisuusohjeita.
• Asenna tuuletusaukko tuuletusaukon valmistajan määrittelemille välyksille.
• Käytä tiukasti lueteltuja pellettituulettimen liittimiä.
  • Varmista, että kaikki asennustyöt suoritetaan ammattistandardien mukaisesti

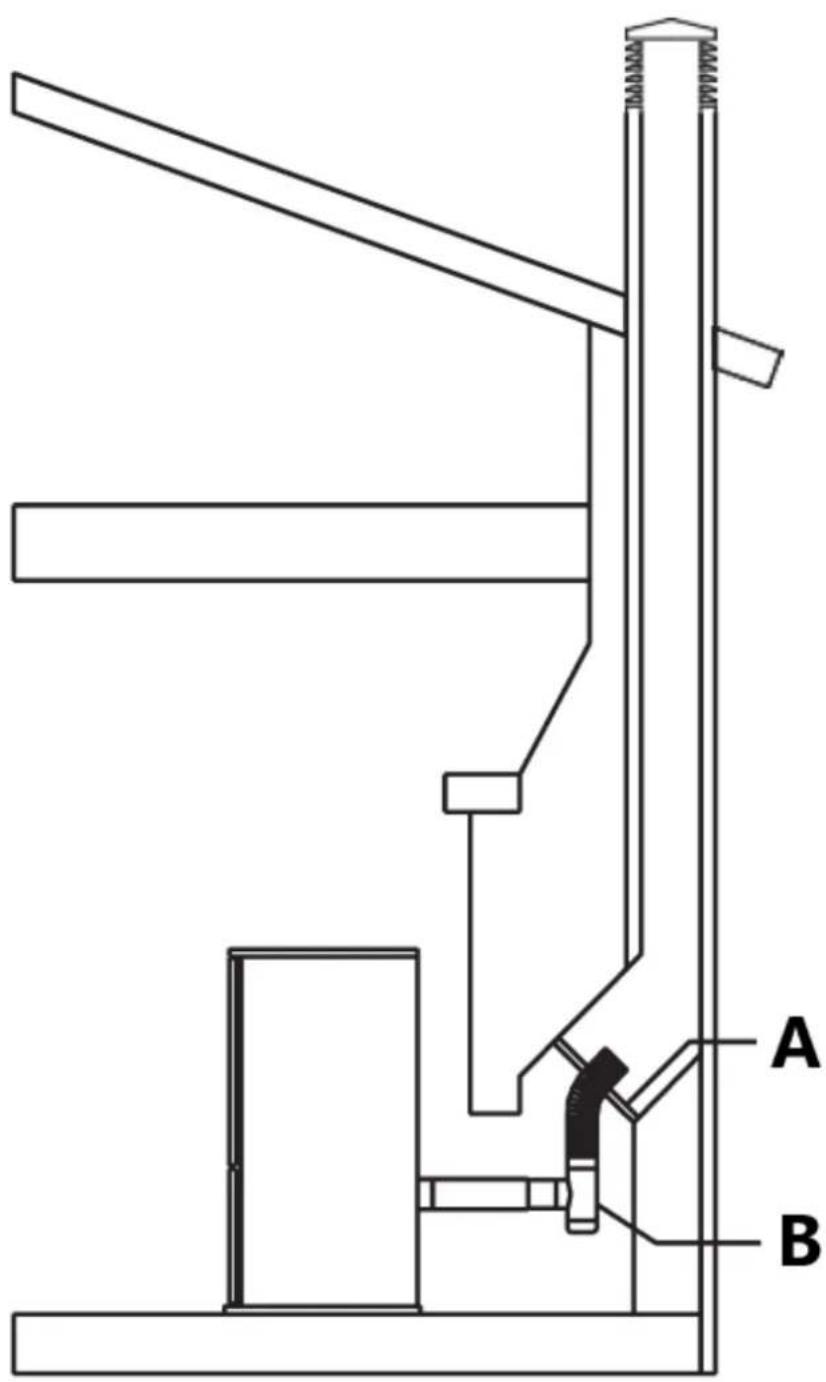

A - Positiivinen esto pois
B - Lautas T-paita

Kuva 16

A - Sadelakka
B - Savupiippu
C - Vent
D - Positiivinen lohko irti levystä
E - Tee

Lyhyen nousun asennus-seinäpistorasia

Päätettäessä pakojärjestelmä talon räystäiden alle (kuva 17) on täytettävä seuraavat vaatimukset:

- laitteen ja tuuletusaukon paikkoja valittaessa on otettava huomioon NPFA 211 6-3.5 - sääntö, joka koskee poistumispäätteen etäisyyttä ikkunasta ja aukoista;

- Vie tuuletusaukko pystysuoraan seinää vasten varmistaen, että seinän ja tuuletusaukon välissä on vähintään 3" tilaa;

- seinänauha on asennettava juuri T-linjan yläpuolelle ja vähintään joka 6' tuuletusaukon nousu tai, jos nousu on pienempi, pystvsuoran juoksun lopussa;

- vähintään 1,5 m:n nousun jälkeen asenna 90° kulmakulma ulospäin rakennuksen seinästä;

- kiinnitä 45° kyynärpää 90° kyynärpäähän suuntaamalla toinen kyynärpää alas kohti maata. Päätä tuuletusaukko kauluksella, jonka seula on kiinnitetty 45° kyynärpäähän;

- tuuletusputkijärjestelmän pään on oltava vähintään 12 tuumaa (12") seinästä ja 24" räystään alapuolella. Tämä konfiguraatio auttaa estämään tuuletusaukon tukkeutumisen lumen aiheuttaman ajon aikana. Myös 5 jalan (1,5 m) pystysuora juoksu varmistaa pakokaasun ilmanvaihdon sähkökatkon sattuessa ja helpottaa puhdistamista t-pinnan puhdistuksen avulla.

Varoitus!

• Tietyt paikalliset koodirajoitukset voivat olla voimassa.

- Tarkista ensin paikallisilta viranomaisilta ennen asennusta.

- Noudata tarkasti PL Ventin valmistajan turvallisuusohjeita, kun käytät läpivientiä.

- Asenna tuuletusaukko tuuletusaukon valmistajan määrittelemille välyksille.

- Kaksiseinämäinen PL-ilmanpoistoaukko vaatii vähimmäisetäisyyden palaviin aineisiin valmistajan turvallisuusmääräysten mukaisesti, ja tarvittaessa on käytettävä listattua seinäkoskettimia, palosuojaa tai kattoleimausta.

- Älä aseta liitoksia seinän läpivientien sisälle.

- Varmista, että kaikki asennustyöt suoritetaan ammattimaisten standardien mukaisesti.

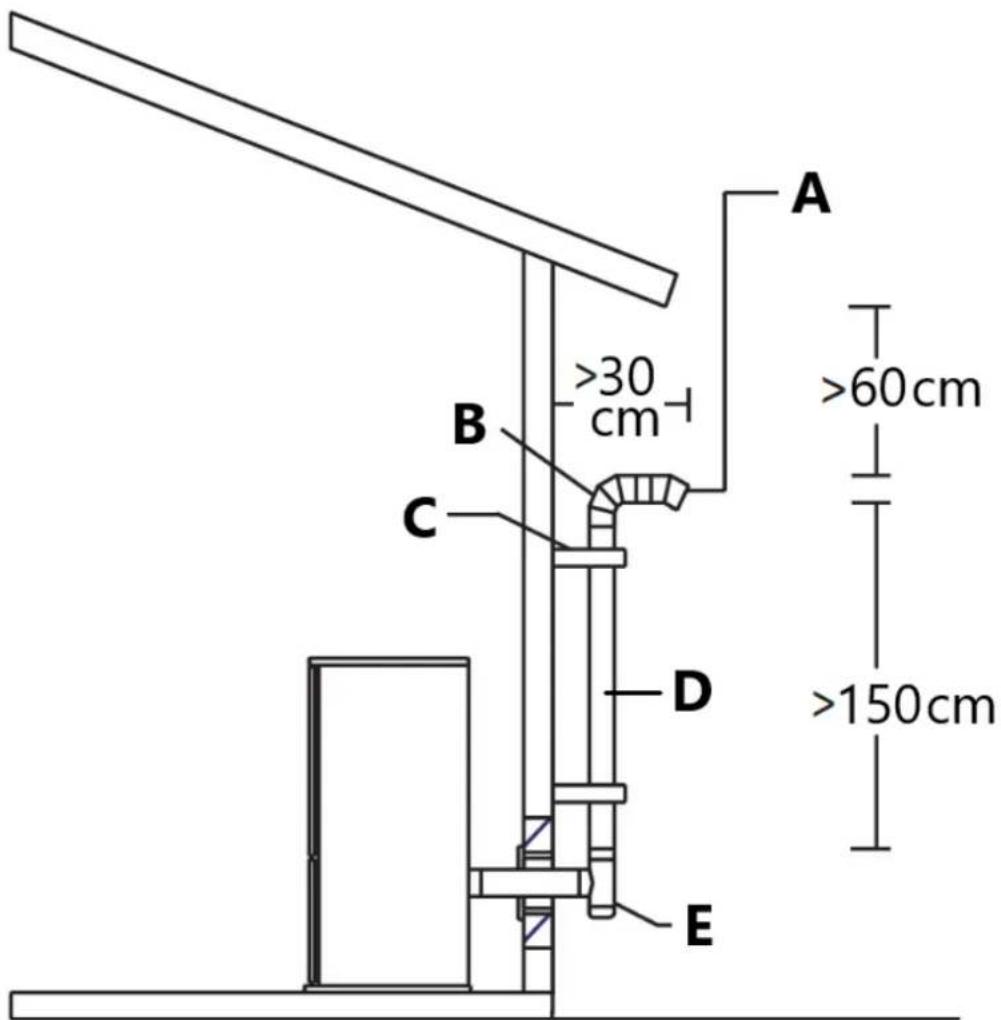

A B >30 cm C D E >60cm >150cm

Kuva 17

A - Päätepanta

B - 90° kyynärpää

C - Seinänauha

D - Vent

E - Tee

Tuuletus: päätevaatimukset

Kun määrität optimaalisen tuuletuspään, arvioi huolellisesti ulkoiset olosuhteet, erityisesti kun tuuletat suoraan seinän läpi. Koska joudut käsittelemään hajuja, kaasuja ja lentotuhkaa, ota huomioon estetiikka, vallitsevat tuulet, etäisyydet ilmanottoaukoista ja palavista aineista, viereisten rakenteiden sijainti ja mahdolliset koodivaatimukset.

• Poistoilman on päätyttävä paloilman tuloaukon korkeuden yläpuolelle.
• Älä päätä tuuletusaukkoa suljetussa tai puolisuljetussa tilassa (esim. autokatos, autotalli, ullakkoryömintätila jne.) tai missä tahansa paikassa, jossa voi muodostua savupitoisuutta.
• Liittimiä ei saa upottaa seinään tai sivuraidetta vasten.
• Asetettaessa savuhormin korkkeja paikoilleen tulee ottaa huomioon tuulen tekijät, kuten hallitsevat tuulen suunnat ja virtaukset, jotta vältytään vedolta, lentotuhkalta ja/tai savulta.

- Tuuletuspinnat voivat kuumentua tarpeeksi kuumiksi aiheuttaen palovammoja, jos lapset koskettavat niitä.

Palamaton suojus tai suojukset saattavat olla tarpeen.

- Muista käyttää hyväksyttyjä pellettituuletusputkia ja seinän läpivientiliittimiä palavien materiaalien läpi menemiseen.

Asennustyyppi on ensin harkittava ennen kuin määritetään tuuletuspään tarkka sijainti suhteessa alukseen oviin, ikkunoihin, onteloihin tai tuuletusaukoihin. Katso kuvat 18-19.

Ilman ulkopuolista polttoilmaa kytkettynä yksikköön.

Katso tämäntyyppiset asennukset kuvan 18 mitoista.

Oven, ikkunan tai ontelon välin on oltava vähintään:

- 4' (1,2 m) alapuolella;

- 4' (1,2 m) vaakasuunnassa;

- 1' (305 mm) yläpuolella.

Raitisilmanottoaukon pellettiuunin tai muun laitteen polttoa varten tai rakennuksen ei-mekaaniseen ilmansyöttöaukkoon tulee olla vähintään 1,2 m.

Rakennuksen mekaanisen ilmansyöttöaukon on oltava vähintään 10' (3 m).

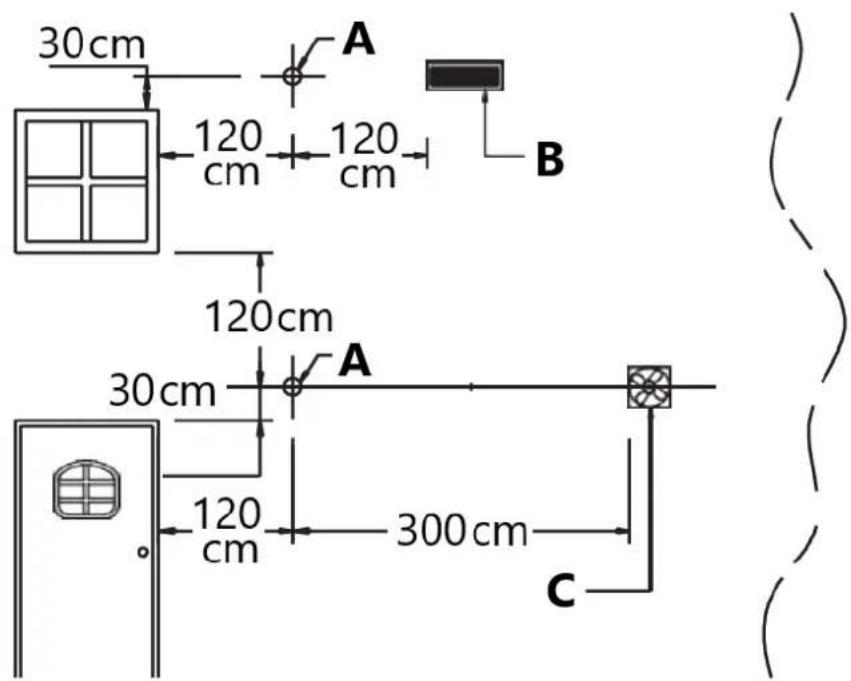

30cm 120 cm 120 cm 120 cm 30cm 120 cm 300cm A B A C

Kuva 18

A - Pakokaasuterminaali
B - Raikas ilma
C - Mekaaninen ilmansyöttö

Laitteeseen liitettynä ulkoisen palamisilman.

Katso tämäntyyppiset asennukset kuvan 19 mitoista.

A - Pakokaasuterminaali
B - Raikas ilma
C - Mekaaninen ilmansyöttö

Oven, ikkunan tai ontelon välin on oltava vähintään:

• 1,5' (458 mm) alla;
• 1,5' (458 mm) vaakasuunnassa;
• 9" (230 mm) yläpuolella.

Raitisilmanottoaukon pellettiuunin tai muun laitteen polttoa varten tai rakennuksen eimekaaniseen ilmansyöttöaukkoon tulee olla vähintään 1,2 m.

Rakennuksen mekaanisen ilmansyöttöaukon etäisyyden tulee olla vähintään 2,5 m.

Pakoputken päätekohdan (kuva 20) on oltava vähintään:

• 1' (305 mm) maanpinnan yläpuolella. Huomio: pystysuoran vähimmäisnousun on aina oltava vähintään 5' (1,5 m). 1' maanpinnan yläpuolella oleva hormi ei ole lapsiturvallinen: suosittelemme, että hormin poistopäätä nostetaan vielä 4' loukkaantumisen välttämiseksi.
• 7' (2,1 m) yleisestä kävelytiestä, mutta huomioi, mihin tuuletusaukon tulee päättyä, koska se ei saa olla kahden perheasunnon välissä tai palvella kahta perheasuntoa ja/tai suoraan jalkakäytävien tai päällystettyjen ajoteiden yläpuolella;
  • 1' (305 mm) seinän lävistyskohdasta;
  • 3' (915 mm) kaasumittari/säädinkokoonpanosta;
• 3' (915 mm) kaikista viereisistä palavista aineista, kuten viereisistä rakennuksista, aidoista, rakenteen ulkonevista osista, katon räystäistä tai ulkonemista, kasveista, pensaista jne.

- Pellettipolttoaineen palamisesta syntyvät pakokaasut voivat likaantua seinien ulkopuolelta.

Tämän mahdollisuuden välttämiseksi päätä tuuletusaukko kattolinjan yläpuolelle.

- Varmista, että kaikki asennustyöt suoritetaan ammattistandardien mukaisesti.

A 30 cm 100 cm 200 cm K B H J C D 30 cm I G E F

Kuva 20

A - Etäisyys seinän läpäisykohtaan

B - Puhdistus palaviin aineisiin

C - Sormustin

D - 90° kyynärpää

E - Vent

F - Tee

G - Maavara

H - 45° kyynärpää päätteellä

I - Julkinen kävelymatka

J - Palavat aineet

K - Tyhjennys

Kotitalouspalojen ehkäisy

Tuote on asennettava ja käytettävä valmistajan ohjeiden ja kansallisten standardien sekä paikallisten määräysten mukaisesti.

- Kun savuputki kulkee seinän tai katon läpi, on käytettävä erityisiä asennusmenetelmiä (suojaus, lämpöeristys, etäisyydet lämpöherkistä materiaaleista jne.) Katso kappaleet "Sisätilojen tuuletusaukon asennus" - "Lyhyen nousun asennus - pistorasia".

• On myös suositeltavaa, että kaikki palavasta tai syttyvästä materiaalista valmistetut elementit, kuten palkit, puiset huonekalut, verhot, syttyvät nesteet jne., pidetään takan lämpösäteilyalueen ulkopuolella ja vähintään 32"/80 etäisyydellä. cm lämmityslohkosta.
• Katso lisätietoja kappaleesta "Minimiturvaetäisyydet" - "Ilmaus: päätevaatimukset".
• Savupiippu, savupiippu, savupiippu ja raitisilmanottoaukko tulee aina olla esteetön, puhdas ja tarkastettu määrääjoin, eli vähintään kahdesti kauden aikana takkasytytyksestä ja sen käytön aikana. Kun takkaa ei ole käytetty vähään aikaan, on suositeltavaa suorittaa edellä mainitut tarkastukset. Lisätietoa saa nuohoojalta.
• Käytä vain suositeltuja polttoaineita (katso kohta " Polttoaine " ).

Asuntovaunun asennus

Takka on testattu ja listattu asuntoautoasennuksiin.

Yksikkö on asennettava seuraavien vaatimusten mukaisesti: Valmistettu koti- ja turvallisuusstandardi EN14785:2006, CFR

Kaikkien aiemmin yksityiskohtaisten vaatimusten lisäksi asuntoautoasennuksissa on noudatettava seuraavaa:

• Kiinnitä takka pysyvästi lattiaan. Käytä 4 ruuvia [A] pohjalevyn vasemmalle ja oikealle puolelle sijoitettujen 4 reiän läpi kuvan 21 mukaisesti.
• Maadoita takka sähköisesti kodin metallirunkoon käyttämällä numero 8 tai sitä suurempaa kuparilankaa [B].
• Säilytä tehokas höyrysulku paikassa, jossa PL tuuletusaukko poistuu rakenteesta.
• Lattian suojaus- ja välysvaatimuksia on noudatettava tarkasti, kuten edellisissä kappaleissa on esitetty.
• Poistoilmanpoistoon on käytettävä PL Venttiä. (Yksiseinäinen tuuletusaukko ei ole sallittu). Noudata PL Ventin valmistajan asennusohjeita ja huomioi kaikki luetellut välykset palaviin aineisiin.
• Tarkista muut paikalliset rakennusmääräykset tai muut mahdollisesti sovellettavat koodit.

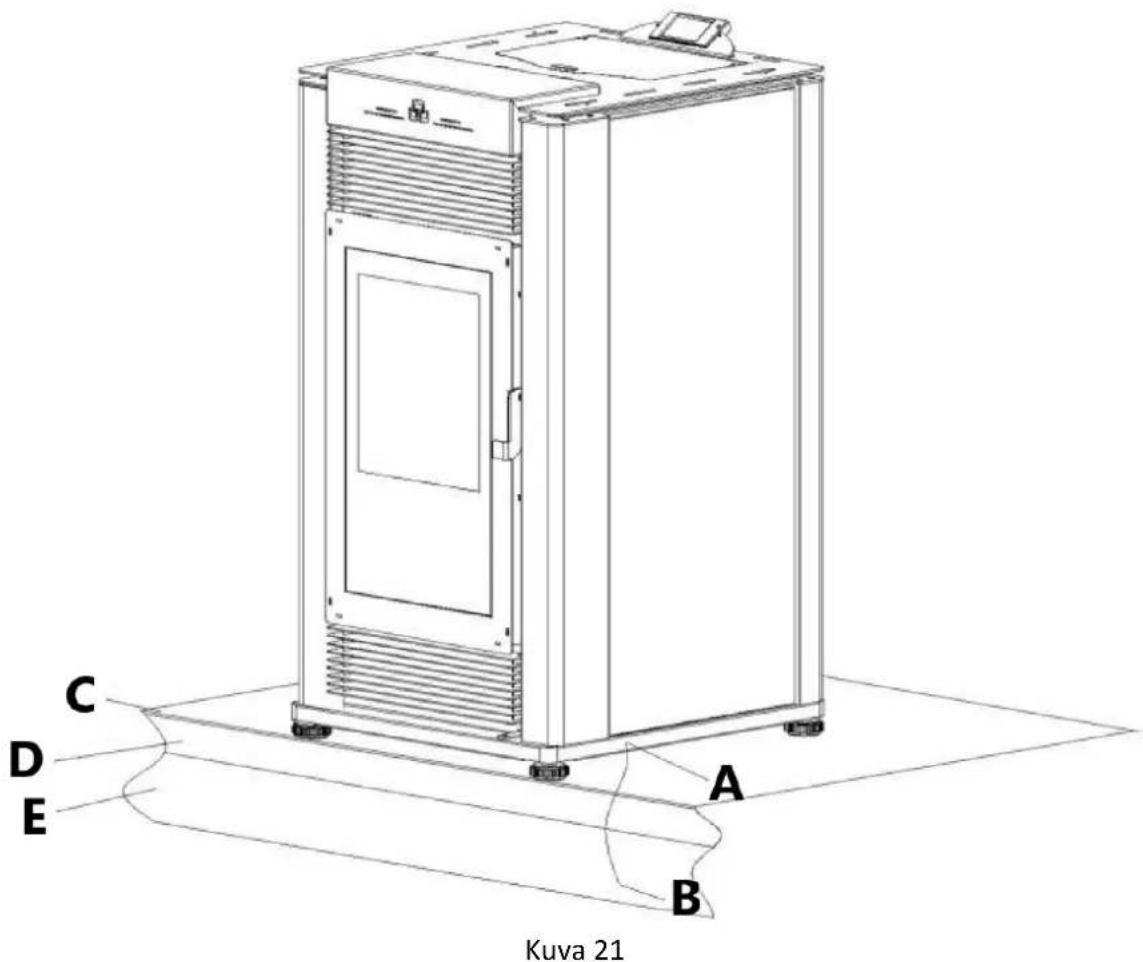

Kuva 21 A B C D E

A - 4 ruuvia
B - kuparilanka
C - Lattian suojaus
D - Lattia
E - Metallirunko

Varoitus!

• Älä asenna makuuhuoneeseen.
• Palamisilman tulee tulla asuntoauton ulkopuolelta!
• Jos näin ei tehdä, asuntovaunuun voi muodostua alipainetta ja se voi häiritä pellettiuunin asianmukaista tuuletusta ja toimintaa.
• Käyttäjän on rutiininomaisesti tarkastettava paikka, jossa ilmaa imetään varmistaakseen, että se on puhdas lehdistä/roskista ja jäästä tai lumesta.
• Varoitus: lattioiden, seinien, katon ja katon rakenteellinen eheys on säilytettävä.
• Liesi on kuuma käydessään. Pidä lapset, vaatteet ja huonekalut loitolla. Kosketus voi aiheuttaa ihon palovammoja.
• Pidä palavat materiaalit, kuten ruoho, lehdet jne., vähintään 4 jalan etäisyydellä suoraan tuuletusaukon päätteestä.

5. Polttoaine

Puupelletti saadaan puristamalla puusahanpurua, joka jää jäljelle luonnollisen kuivatun puun työstämisestä. Tyypillinen pieni, sylinterimäinen muoto saadaan viemällä materiaali suulakkeen läpi. Raaka-aineen puristamisen aikana vapautuvan luonnon alkuaineen ligniinin ansiosta pelletit saavat hyvän koostumuksen ja tiiviyden ilman lisä- tai paakkuuntumista. Markkinoilla on erilaisia pellettityyppejä, joiden ominaisuudet ja ominaisuudet vaihtelevat sen mukaan, mitä prosesseja niille on suoritettu ja minkä tyyppistä puuta valmistetaan. Koska pelletin ominaisuudet ja laatu vaikuttavat merkittävästi takan suorituskykyyn, tehokkuuteen ja oikeaan toimintaan, suosittelemme korkealaatuisten pellettien käyttöä. Valmistaja ja jakelija on testannut ja ohjelmoinut uuninsa ja voi varmistaa parhaan suorituskyvyn ja häiriöttömän toiminnan käyttämällä pellettejä, joilla on seuraavat erityisominaisuudet:

Pelletin ominaisuudet
Komponentit	puhdas luonnonpuupelletti
Pituus, n.	14'' - 114'' / (7 - 30 mm)
Halkaisija, n.	0,23'' - 0,25'' / (6 - 6,5 mm)
Näennäinen tiheys, n.	40,5 lb/ft3 / (650 kg/m3)
Nettolämpöarvo, n.	8000 BTU/lb / (5 kWh/kg)
Kosteus, n.	< 8%
Jäännöstuhka, n.	< 0.5%
HUOM Yllä olevat tiedot koskevat pyökki/kuusipellettejä

Varmistaaksesi ongelmattoman toiminnan:

Älä käytä pellettejä, joiden mitat ovat muut kuin valmistajan suosittelemat.

Älä käytä huonolaatuisia pellettejä, jotka sisältävät sahanpurua, kuorta, maissia, hartseja tai kemiallisia aineita, lisääaineita tai liimoja.

Älä käytä kosteita pellettejä.

Muiden ja sopimattomien pelletien valinta

• tukkii arinan ja savukaasuputket;
• lisää polttoaineen kulutusta;
• vähentää tehokkuutta;
• tarkoittaa, että uunin asianmukaista toimintaa ei voida taata;
• aiheuttaa lian kertymistä lasille;
• jättää palamatta jääneet hiukkaset ja raskaita tuhkaa.

Kosteuden läsnäolo pelletissä lisää niiden tilavuutta ja aiheuttaa niiden halkeamisen, mikä puolestaan aiheuttaa:

• polttoaineen täyttöjärjestelmän toimintahäiriö;
• tehoton palaminen.

Pelletit tulee säilyttää suojaisessa, kuivassa paikassa.

Jotta voidaan käyttää hyvälaatuisia pellettejä, joiden mitat ja lämpöä tuottavat ominaisuudet ovat muut kuin yllä suositellut, tulee kiukaan toimintaparametreja muuttaa.

Korpupuun käyttö on kielletty. Älä polta roskia tai syttyviä nesteitä, kuten bensiiniä, teollisuusbensiiniä tai moottoriöljyä.

Jälleenmyyjän valtuutetun henkilöstön tulee suorittaa tämä liesiasetusten "mukauttaminen". Vanhentuneiden tai valmistajan suositusten vastaisten pellettien käyttö ei ainoastaan vahingoita takkaa ja vaaranna sen suorituskykyä, vaan voi mitätöidä takuun ja vapauttaa valmistajan kaikesta vastuusta.

6. Asennuksen valmistelu

Onnettomuuksien tai tuotteen vahingoittumisen estämiseksi suosittelemme seuraavaa:

• pakkauksesta purkamisen ja asennuksen on suoritettava vähintään kaksi henkilöä;
• jokainen toimenpide, johon liittyy tuotteen liikuttamista, on suoritettava asianmukaisilla työkaluilla voimassa olevien turvallisuusmääräysten mukaisesti;
• pakattu tuote on säilytettävä pakkauksessa olevien kaavioiden ja ilmoitusten ohjeiden mukaisesti;
• jos käytetään köysiä, hihnoja tai ketjuja, varmista, että ne kestävät pakkauksen painon ja että ne ovat hyvässä kunnossa;
• Älä koskaan seiso lastaus-/purkauslaitteiden (trukit, nosturit jne.) läheisyydessä;

Pura tuote pakkauksesta varoen vahingoittamasta tai naarmuuntamasta sitä, ota lisävarustepakkaus ja mahdolliset polystyreeni- tai pahvipalat, joilla on kiilattu liikkuvia osia jne., pois liesipesästä. Pidä pakkaukset (muovipussit, polystyreeni jne.) poissa lasten ulottuvilta, koska ne voivat olla mahdollinen vaaran lähde, ja hävitä paikallisten määräysten mukaisesti.

Takan siirtämisen ja käsittelyn helpottamiseksi asennusta varten on suositeltavaa irrottaa verhous kappaleessa "verhouksen irrotus" kuvatulla tavalla ja asentaa se takaisin asennuksen päätyttyä. Jos päätät asentaa kiukaan verhousta irroittamatta, varo, ettet nurjaa, naarmuunnu tai millään tavalla vahingoita sivupaneelien pohjaa ja alempaa etupaneelia.

Takan asennuksen ja asennuksen saa suorittaa vain pätevä henkilöstö.

7. Käyttää

Pellettiuuni on erityyppinen kiuas. Sen toiminta ja huolto eroavat perinteisestä puukiukasta. Noudata näitä käyttöohjeita täsmälleen ohjeiden mukaisesti varmistaaksesi turvallisen ja luotettavan toiminnan.

• Älä käytä liettä ruoanlaittoon.
• Varmista, ettähuone, johon liesi on asennettu, ei ole riittävän hyvin tuuletettu (tuorehiustuki).

• Tietty määrä hiilimonoksidia voi muodostua uunissa palamisen sivutuotteena. Kaikki poistoilmaliitännät on tiivistettävä RTV-silikonilla kaasutiiviin tiiviyden varmistamiseksi. Virheellisestä asennuksesta tai kiukaan virheellisestä käytöstä johtuvat vuodot suljetulle alueelle voivat aiheuttaa huimausta, pahoinvointia ja äärimmäisissä tapauksissa kuoleman.

• Tarkista (tai tarkasta) säännöllisesti, että hormi on puhdas.

• Älä missään tapauksessa käytä muita polttoaineita kuin pellettejä.
• Poista kaikki käyttämättömät pelletit, jotka ovat jääneet epäonnistuneen sytytyksen seurauksena, ennen kuin käynnistät kiukaan uudelleen.

Varoitus!

Suora kosketus takkaan käytön aikana voi aiheuttaa ihon palovammoja.

Käytön aikana jotkin kiukaan osat (ovi, kahva, säätimet, keraamiset osat) voivat nousta korkeisiin lämpötiloihin. Ole erittäin varovainen ja noudata kaikkia tarvittavia varotoimia, erityisesti lasten, vanhusten tai vammaisten ja lemmikkien läsnä ollessa.

Pidä kaikki syttyvät esineet kaukana uunista käytön aikana (MINIMI 32"-80 cm)

etupaneelista. Käytön aikana oven tulee pysyä kiinni ja lasin on oltava paikallaan ja ehjänä.

Suojaritilän poistaminen pellettisäiliön sisällä on ehdottomasti kielletty.

Jos lisäät pellettejä liesi palaessa, varmista, ettei pussi joudu kosketuksiin kuumien pintojen kanssa.

Käytä tätä laitetta vain polttoainesäiliön kansi suljettuna. Jos näin ei tehdä, suppilosta voi vapautua palamistuotteita

tietyin edellytyksin. Pidä suppilon tiiviste hyvässä kunnossa.

Pellettien lastaus

Kun sytytät takkasi ensimmäistä kertaa tai aina kun pelletit loppuvat, sinun on täytettävä suppilo. Pelletit syötetään syöttösuppilosta polttoastiaan kairan avulla. Suuren vääntömomentin moottori, joka voi aiheuttaa vakavaa vahinkoa sormille, käyttää ruuvia ja tästä syystä pellettiuuniin on sijoitettu suojaritilä suppilon sisään.

Älä poista pellettisäiliön sisällä olevaa suojaritilää.

Pellettien lataamiseksi suppiloon on suositeltavaa repiä säkin reuna irti ja tyhjentää säkki suoraan suppiloon. Tämä helpottaa täyttämistä ja välttää pellettien kaatamisen kiukaan päälle.

Varoitus!

• Älä anna sahanpurun kerääntyä suppilon pohjalle.
• Älä jätä pellettejä takan päälle – ne voivat syttyä tuleen!
• Älä täytä suppiloa liikaa.
• Pidä suppilon tiiviste hyvässä kunnossa.

- Älä täytä pellettejä, kun laite on päällä, jos pellettisäiliön sisällä näkyy punainen uudelleenlatauksen merkkivalo (katso kuva sivulla).

Jos haluat ladata pellettejä, jos punainen uudelleenlatauksen merkkivalo on näkyvissä, toimi seuraavasti:

• sammuta laite,
• täytä suppilo edellä kuvatulla tavalla. Kairalla on oltava aikaa täyttyä;
• tässä vaiheessa pelletit eivät jakaannu tulipesän sisällä ja on enemmän kuin todennäköistä, että ensimmäinen yritys sytyttää laite epäonnistuu;
• tyhjennä ja puhdista suuri. Taas sytytetään uudelleen.

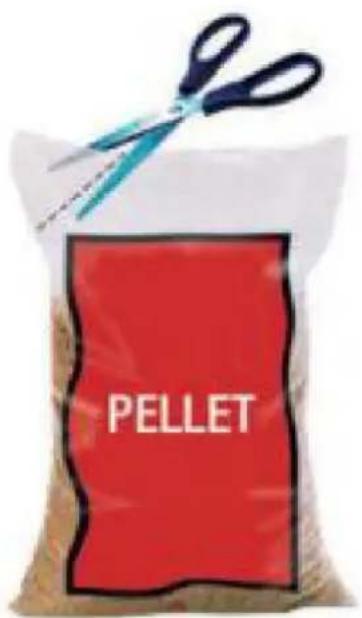

PELLET

Kuva 22

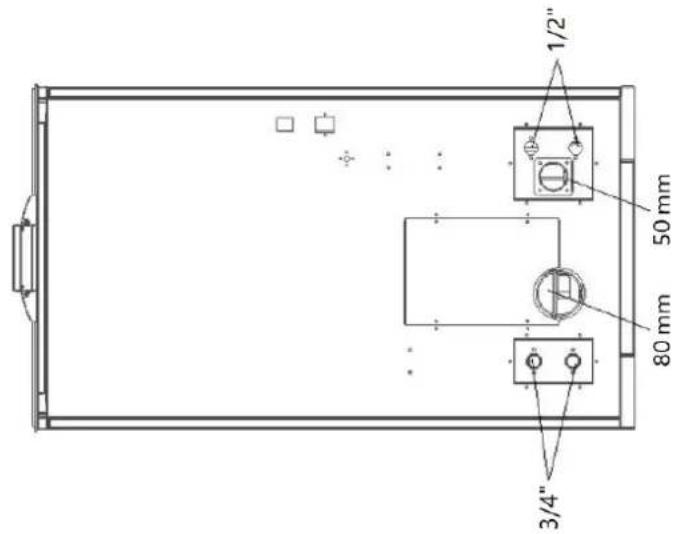

8. Tuote- ja ohjausjärjestelmä Mittakaavio

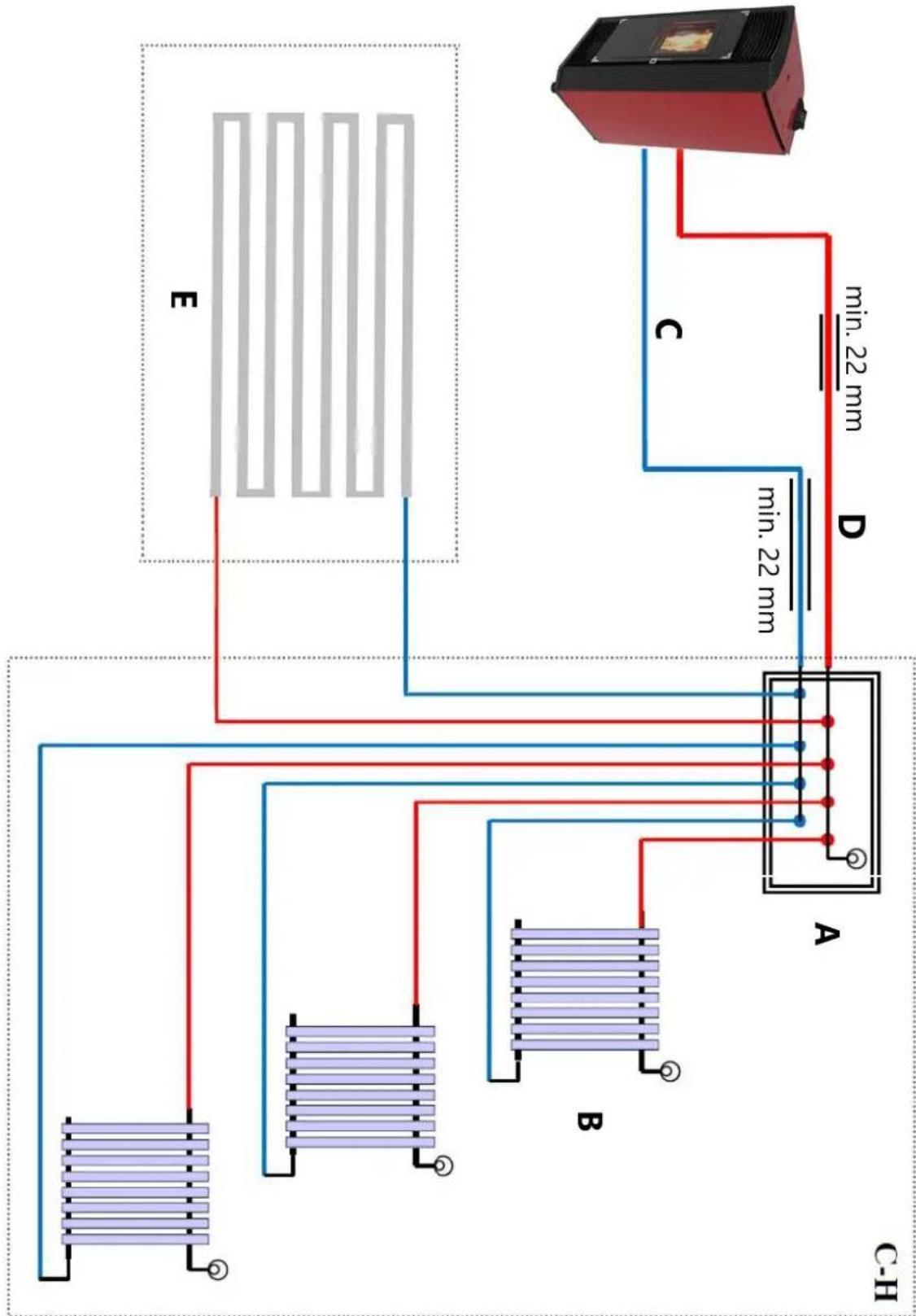

Keskuslämmityksen asennuskaavio

Ennen kuin liität kiukaan lämmitysjärjestelmään, säädä vedenpaine alle 1,5 baariin. Suurin käyttöpaine on 1,6 bar.

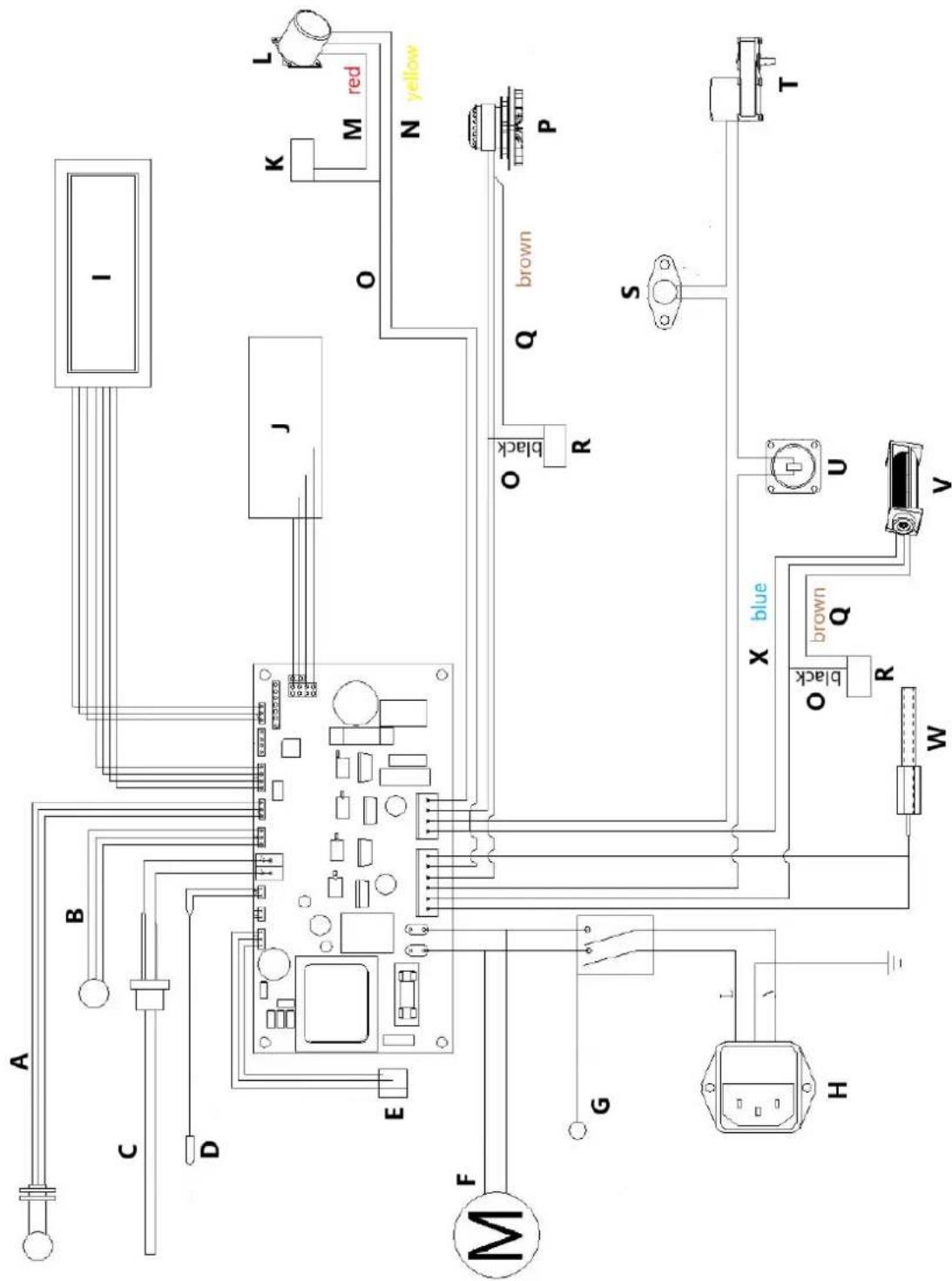

Kytkentäkaavio

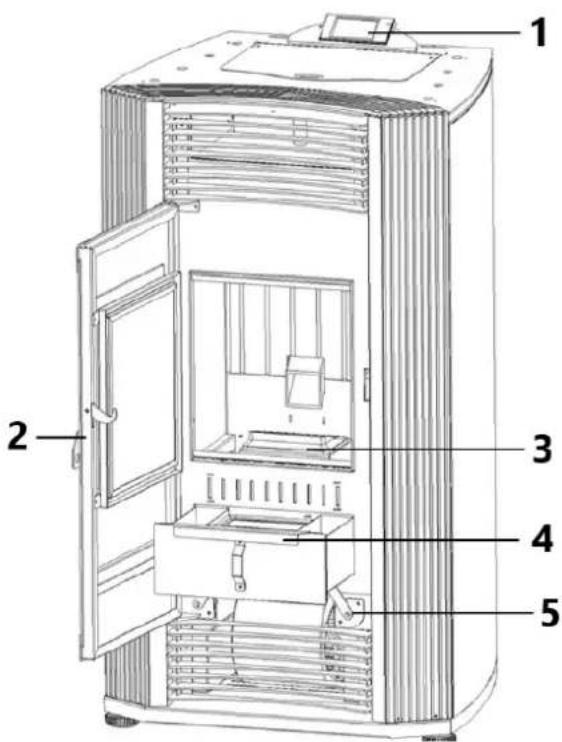

Tuotteen yleiskatsaus

1 - Ohjauspaneeli
2 - Polttokammion oven nuppi
3 - Palava laatikko
4 - Tuhkakuppi
5 - Tuhkan puhdistustanko
6 - Virtaliitäntä
7 - Virtakytkin
8 - Veden ylikuumenemisen palautuspainike
9 - Kuuman veden lähtö ( ∅ 3/4" )
10 - veden kiertoaukko ( ∅ 3/4" )
11 - Vesi paineenpoistoputken päällä
12 - Veden tyhjennysputki
13 - Pakoputki
14 - Ilmanottoputki
15 - Paisunta-astia
16 - Vesipumppu
17 - Pakokaasumoottori
18 - Tuuletustuuletin
19 - Veden paineen vapautumisarvo 3 Bar
20 - Ilmanpoistoventtiili
21 - Vedenpaineanturi 2,5 bar
22 - Veden virtausanturi ja veden lämpötila-anturi
23 - Vedenpoistoarvo
24 - Lämmönvaihtimen tuhkavarasto

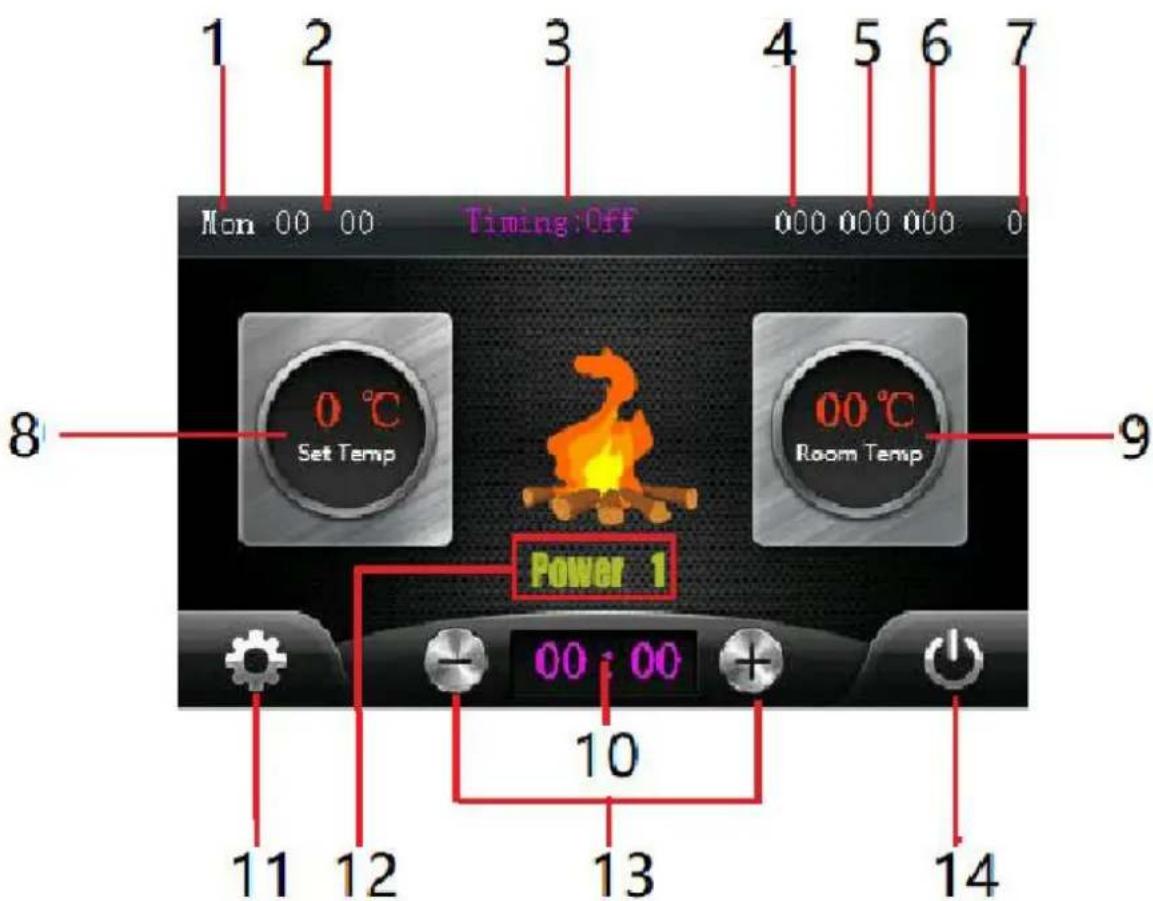

Ohjausjärjestelmä - Pääsivu

1 2 3 4 5 6 7 Mon 00 00 Timing:Off 000 000 000 0 8 0 °C Set Temp Power 1 00:00 9 11 12 13 14

1 - Viikko
2 - Nykyinen aika
3 - Viikoittainen ajastusohjelma, napsauta kytkeäksesi päälle tai pois päältä
4 - uunin alipainearvo
5 - Veden virtausarvo (vain vesilämmityskiuas)
6 - Savun lämpötila
7 - WIFI-yhteyden kunto
8 - Aseta lämpötila, napsauta sitä ja napsauta + / - säätääksesi lämpötilaa.
9 - Nykyinen huoneen lämpötila
10 - Yksinkertainen ajastuksen viiveohjelma
11 - Asetukset-painiketta, napsauta siirtyäksesi asetussivulle
12 - Nykyinen toimintatila / tehotaso
13 - + / --painike, säädettävä lämpötila ja nopea ajastusviive
14 - Kytkinpainike, napsauta kytkeäksesi liesi päälle / pois päältä.

Ohjausjärjestelmä – Asetussivu

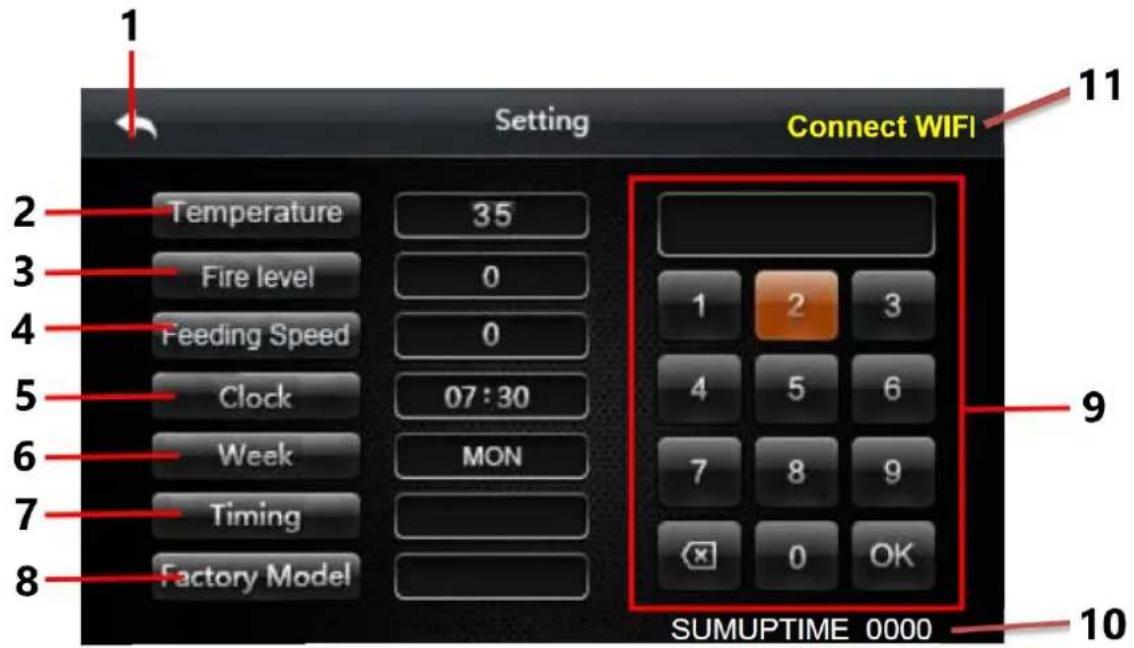

Setting Connect WIFI 1 2 Temperature 35 3 Fire level 0 4 Feeding Speed 0 5 Clock 07:30 6 Week MON 7 Timing 8 Factory Model 9 1 2 3 4 5 6 7 8 9 × 0 OK SUMUPTIME 0000 10

1 - Palaa etusivulle
2 - Paina asettaaksesi veden lämpötilan (10 - 85)
3 - Paina asettaaksesi palotason, "0" on automaattitila, liesi säätää tehoa automaattisesti. 1 \~ 4 on manuaalinen tila, liesi toimii kiinteällä teholla
4 - pelletien syöttönopeuden asetus, 0-10

	Ruokintanopeus (%)	Tuulettimen nopeus (RPM)
0	-25%	+250
1	-20%	+200
2	-15%	+150
3	-10%	+100
4	-5%	+50
5	0	0
6	5%	-50
7	10%	-100
8	15%	-150
9	20%	-200
10	25%	-250

5 - Nykyinen aika-asetus
6 - Viikon asetus
7 - Ajoitusohjelma, napsauta päästäksesi sisään
8 - Tehdastila, napsauta ja syötä salasana päästäksesi sisään
9 - Rekisterikilpi arvon asettamiseen
10 - Kokonaistyöaika
11 - Napsauta yhdistääksesi WIFI-moduulin

Ohjausjärjestelmä - Asetussivu

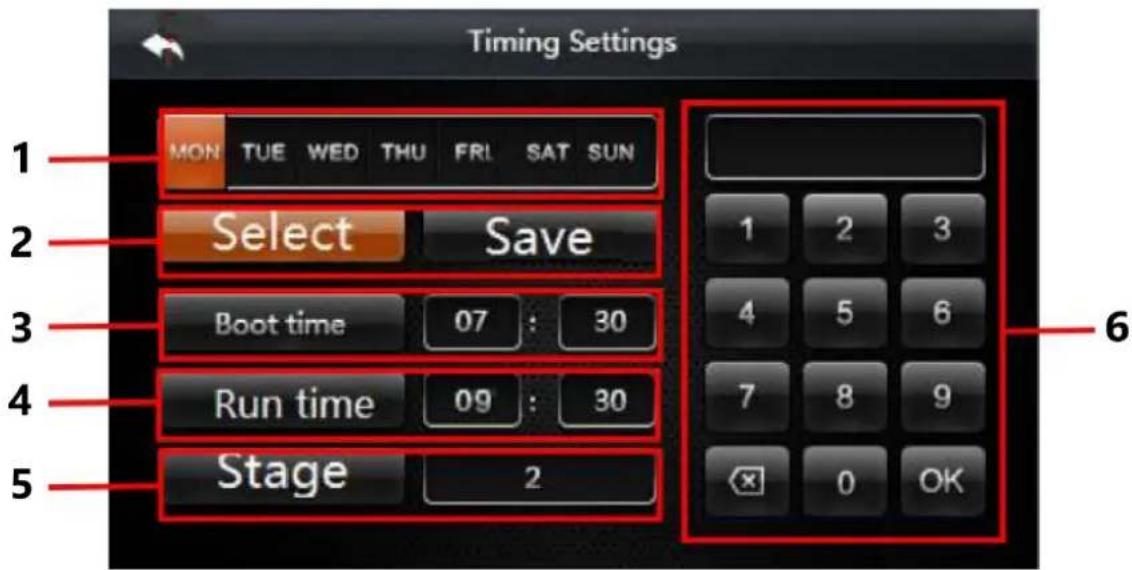

Timing Settings MON TUE WED THU FRI SAT SUN 1 Select Save 3 Boot time 07 : 30 4 Run time 09 : 30 5 Stage 2 6

1 - Viikko, valitse ajastusohjelma napsauttamalla
2 - Napsauta Valitse ja valitse "viikko" ja napsauta sitten Tallenna
3 - Automaattinen käynnistysaika (24 tuntia vuorokaudessa)
4 - Suoritusaika: Aja esimerkiksi kaksi tuntia ja kolme minuuttia ja syötä sitten lomakkeeseen 02 30
5 - Vaihe, napsauta muuttaaksesi, neljä vaihetta yhden päivän aikana, käynnistysaika ei saa olla aikaisempi kuin
6 - Rekisterikilpi kellonajan asettamiseen

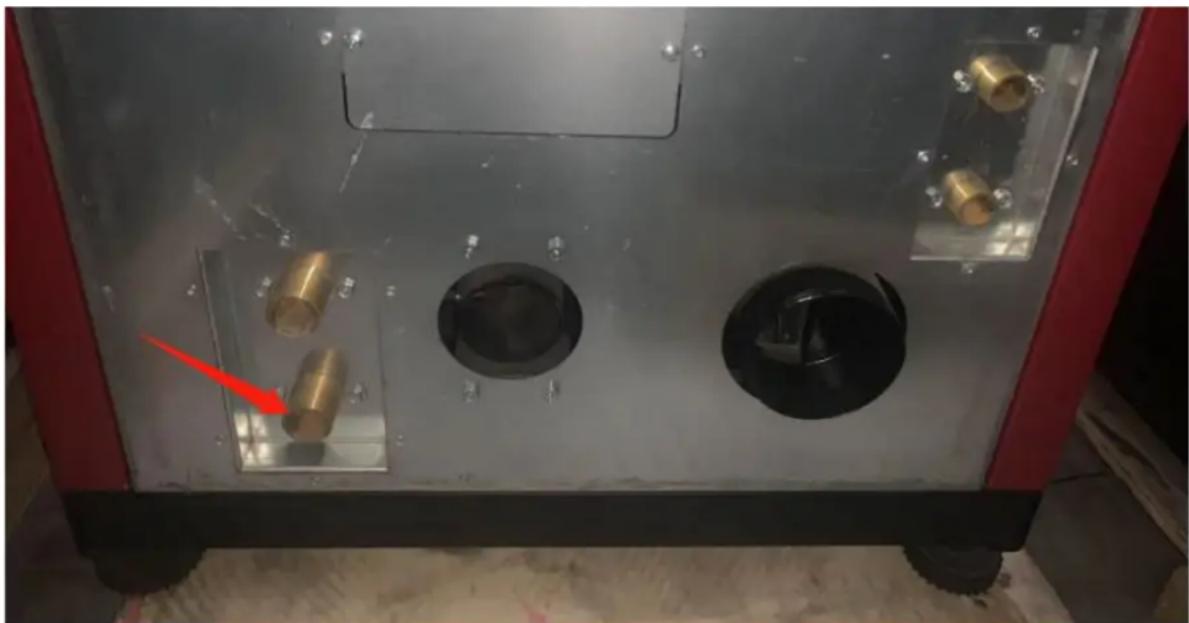

Liitä lämmitysjärjestelmään ja käytä ensimmäistä kertaa

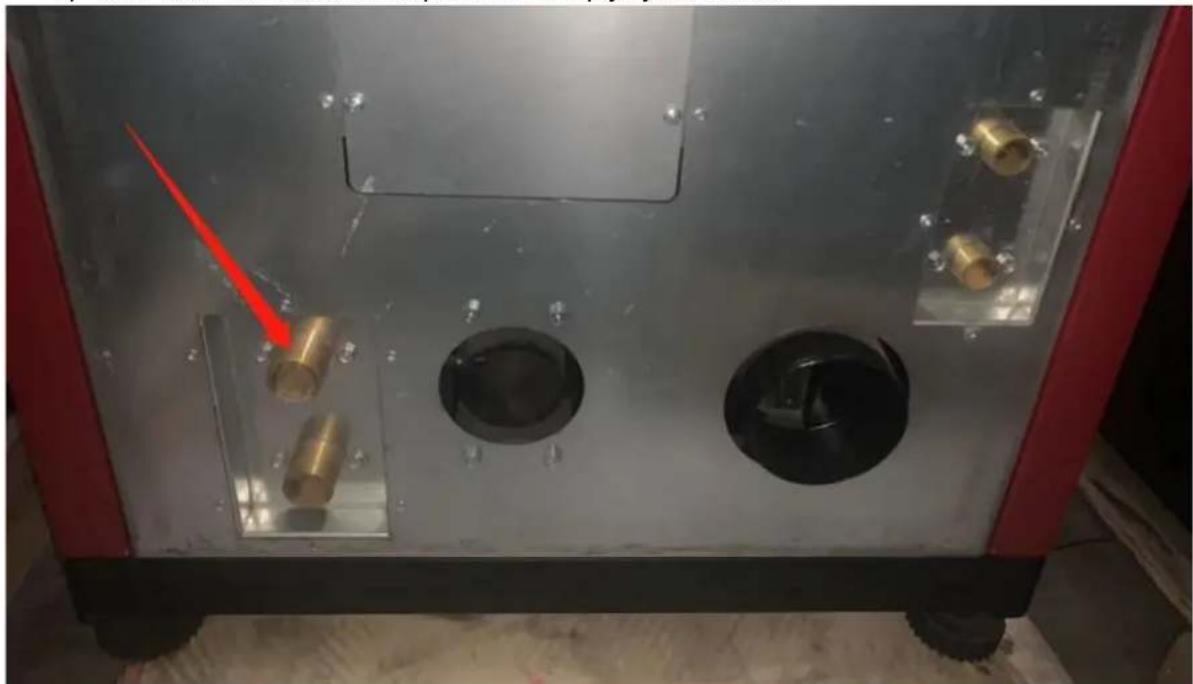

1) Liitä kuuman veden lähtöputki lämmitysjärjestelmään.

2) Liitä kylmän veden paluuputki lämmitysjärjestelmään.

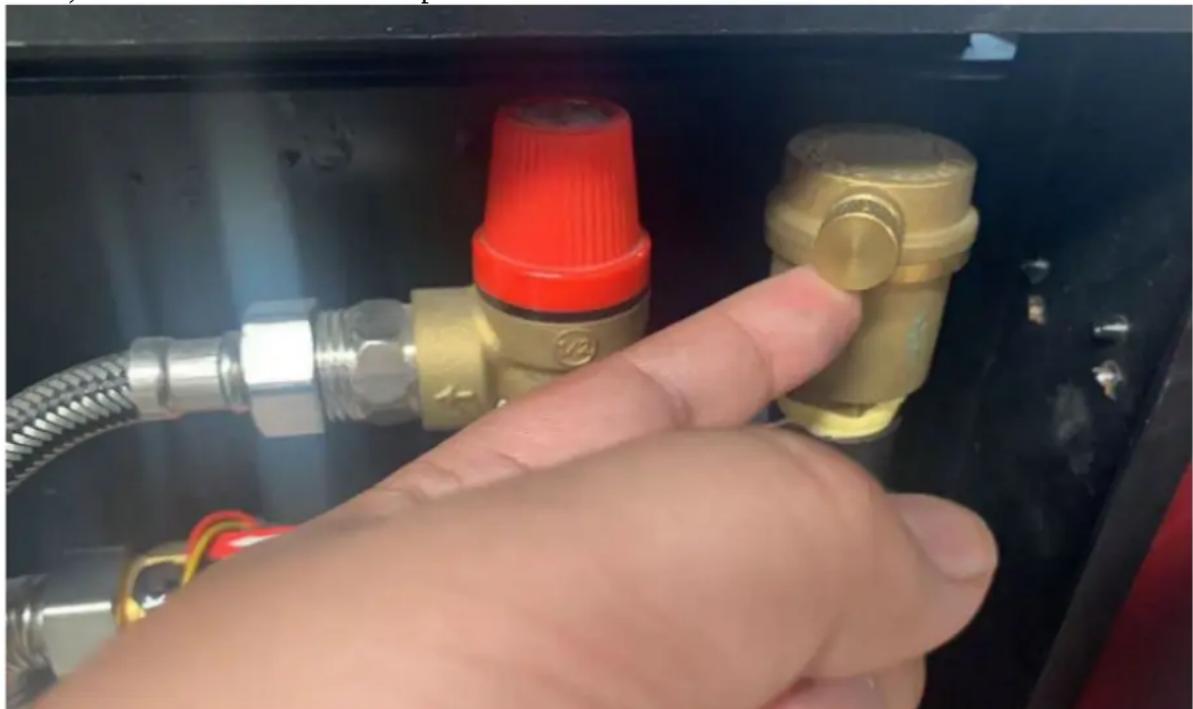

3) Pidä automaattinen ilmanpoistoventtiili auki.

4) Täytä kattilan säiliö täyteen vedellä, kun säiliö täyttyy, kuulee ilman vapautusventtiilin ääniä, kun ilmanpoistoventtiili on hiljainen, tarkoittaa, että vesi on jo täynnä säiliössä, tarvitsee yleensä 5-10 pöytäkirja.
5) Tarkista lämmitysjärjestelmän painemittari, varmista, että paine ei ole korkeampi kuin 1,5 baaria, jos paine on yli 1,5 baaria, vapauta vettä/painetta lämmitysjärjestelmästä.
6) Liitä virtajohto. Vaihda yksi kattila, käynnistä kattila näytöstä.

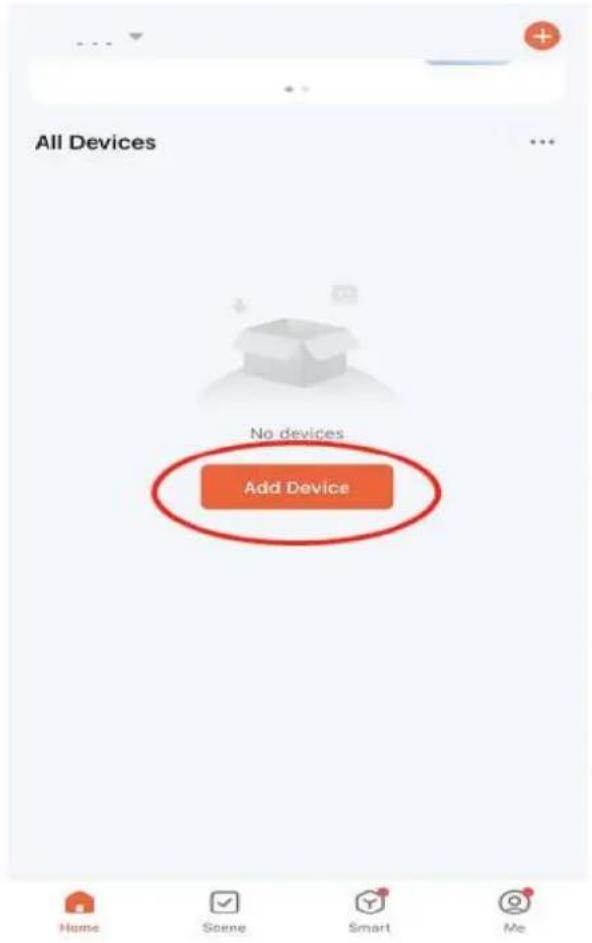

Yhdistä WIFI-moduuli

1) Lataa sovellus

2) Rekisteröidy ja kirjaudu sisään Tuya-sovellukseen
3) Napsauta lisätäksesi mew-laitteen

5) Yhdistä WIFI-verkkoon, jonka matkapuhelimesi on jo yhdistänyt

6) Napsauta "Blik nopeasti" (mutta tässä WIFI-moduulissa ei ole valoja)

Reset the device

7) Napsauta liesinäytön asetuksia – Yhdistä WIFI ja odota sitten noin 30 sekuntia, sovellus löytää laitteesi.

Connecting Device

8) Napsauta löytämääsi laitetta ja vahvista lisääminen, niin voit ohjata kiukaa matkapuhelimella.

9. Virhe ja ratkaisu

Virhekoodi	Virheen nimi	Mahdollinen virhe	Ratkaisu
E1	Huoneen/veden lämpötila-anturin vika	1. Huono johtoliitäntä ohjauskorttiin2. Anturi rikki	1. Tarkista johdinliitäntä ohjauskortilla2. Vaihda uusi anturi
E2	Savutunnistimen vika	1. Huono johtoliitäntä ohjauskorttiin2. Anturi rikki	1. Tarkista johtoliitäntä ohjauskortilla 2. Vaihda uusi anturi
E3	Sytytysvika / tulipalohäiriö	1. Säiliö on tyhjä2. Pelletit voivat juuttua syöttölaitteeseen3. Pelletin syöttö on liikaa/vähemmän nykyiselle tehotasolle	1. Lataa pelletit uudelleen2. Tarkista ja puhdista syöttöjärjestelmä3. Säädä syöttönopeutta
E4	Palava grilli väärässä asennossa	Polttava grilli ei ole oikeassa paikassa	1. Tarkista, onko tuhkakuppi täynnä2. Käynnistä liesi uudelleen ja odota, että liesi korjaa grillin
E5	Palokammion paine epänormaali	1. Hopper on auki2. Lieden ovi auki3. Pakoputki tukossa	1. Sulje suppilo2. Sulje ovi3. Tarkista ja puhdista tuhkavarasto ja kaikki savuputket
E6 (vain vesi/kattila)	Veden virtausvirhe	1. Liian paljon ilmaa kattilan säiliön sisällä, säiliö ei ole täysin täynnä2. Veden virtausanturin huono yhteys piirilevyyn3. Veden virtausanturi rikki4. Vesipumppu ei toimi	1. Avaa ilmanpoisto, kytke kattilan vedensyöttö päälle, kunnes säiliö on täynnä vettä2. Tarkista johtojen liitäntä3. Vaihda uusi anturi4. Tarkista pumpun virtaliitäntä / vaihda uusi pumppu
E7 (vain vesi/kattila)	Vesi ylikuumenee	1. Pelletin syöttönopeus on liian korkea (liian paljon tehoa)2. Vesianturi rikki	1. Säädä syöttönopeutta2. Tarkista anturin liitäntä tai vaihda uusi anturi
E8	Virhe sähkönsyötössä	1. Jännite- tai taajuusvirhe	2. Tarkista virtalähde
E9	Huolto vaaditaan	1. Kokonaistyöaika yli 900 tuntia, näyttö näyttää E9 ja jatka normaalisti2. Kokonaistyöaika yli 1200 tuntia, vain liesi voi toimia Power1:ssä	1. Ota yhteyttä paikalliseen jälleenmyyjään huoltaaksesi ja nollataksesi kokonaistyöajan

10. Huolto

Uunin moitteeton toiminta edellyttää tiettyjä huoltotehtäviä, jotka yleensä riippuvat ensisijaisesti käyntiajasta ja polttoaineen laadusta. Jotkut niistä on tehtävä joka päivä, kun taas toiset voidaan tehdä vain kerran kaudessa.

Käyttäjä on vastuussa puhdistus- ja huoltotehtävistä, joista osan voi suorittaa itse. Muita tehtäviä on pyydettävä valmistajan tai jakelijan nimeämältä ja valtuuttamalta tekniseltä palveluosastolta.

Varoitus!

Kaikki toimenpiteet on suoritettava, kun uuni on täysin jäähtynyt.

Ennen kuin teet mitään puhdistusta tai huoltoa, varmista, että uuni on irrotettu virtalähteestä.

Huoltotaulukko

Sitten kuvailemme joukon huoltotoimenpiteitä ja suositeltua tiheyttä. Muista, että tuhkan huolto- ja keräysohjeet koskevat yleensä korkealaatuisten männystä valmistettujen

pellettien polttamista, mikä saattaa olla tarpeen tehdä useammin riippuen käytetyn polttoaineen laadusta.

Toiminta ja operaattori	Taajuus
	8-12 tuntia	1 päivä	2-3 päivää	1 kuukausi	1 kausi
Tulipesän puhdistus (käyttäjät)	X
Tuhkakupin puhdistus (käyttäjät)	X
Lasioven puhdistus (käyttäjät)	X
Savutuhkakammion puhdistus (käyttäjät)	X
Lämmönvaihtimen ja savutien puhdistus (erikoistunut tekninen palvelu)	X
Polttokammion syväpuhdistus (erikoistunut tekninen palvelu)	X
Savupiipun puhdistus (asennuksen poisto) (erikoistunut tekninen palvelu)	X
Vuositarkastus (erityinen tekninen palvelu)	X

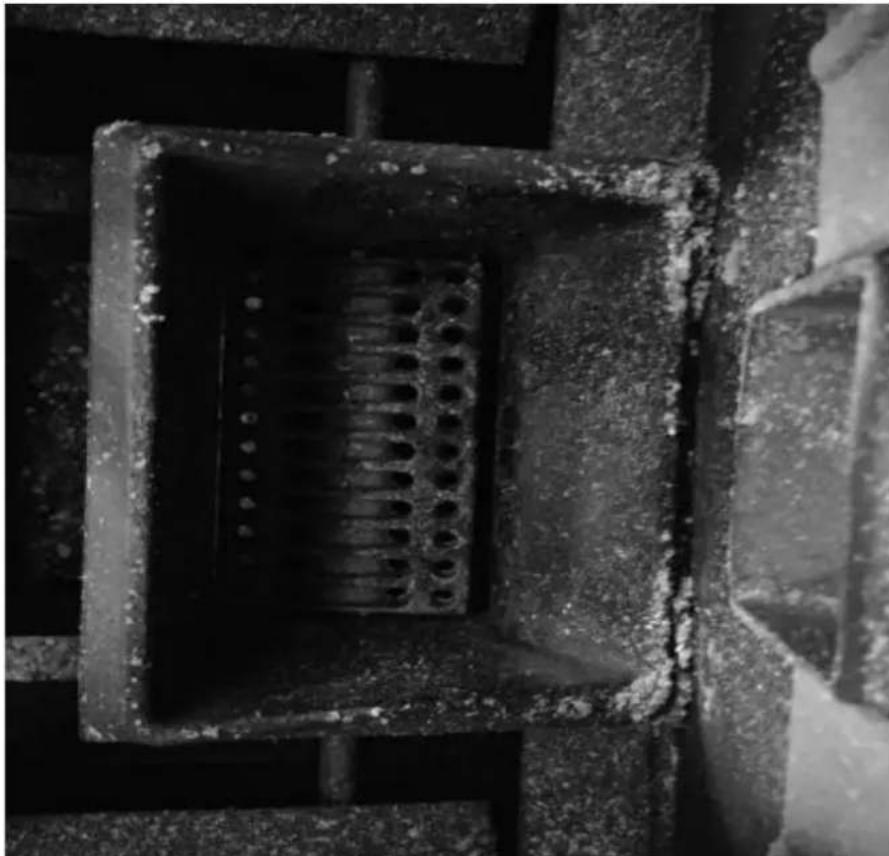

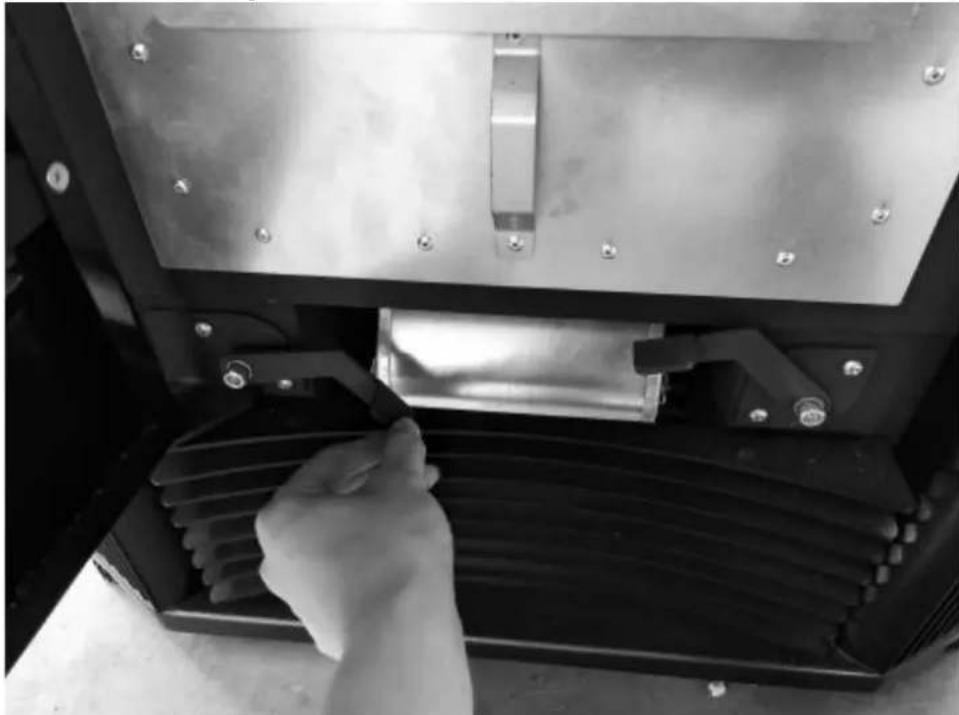

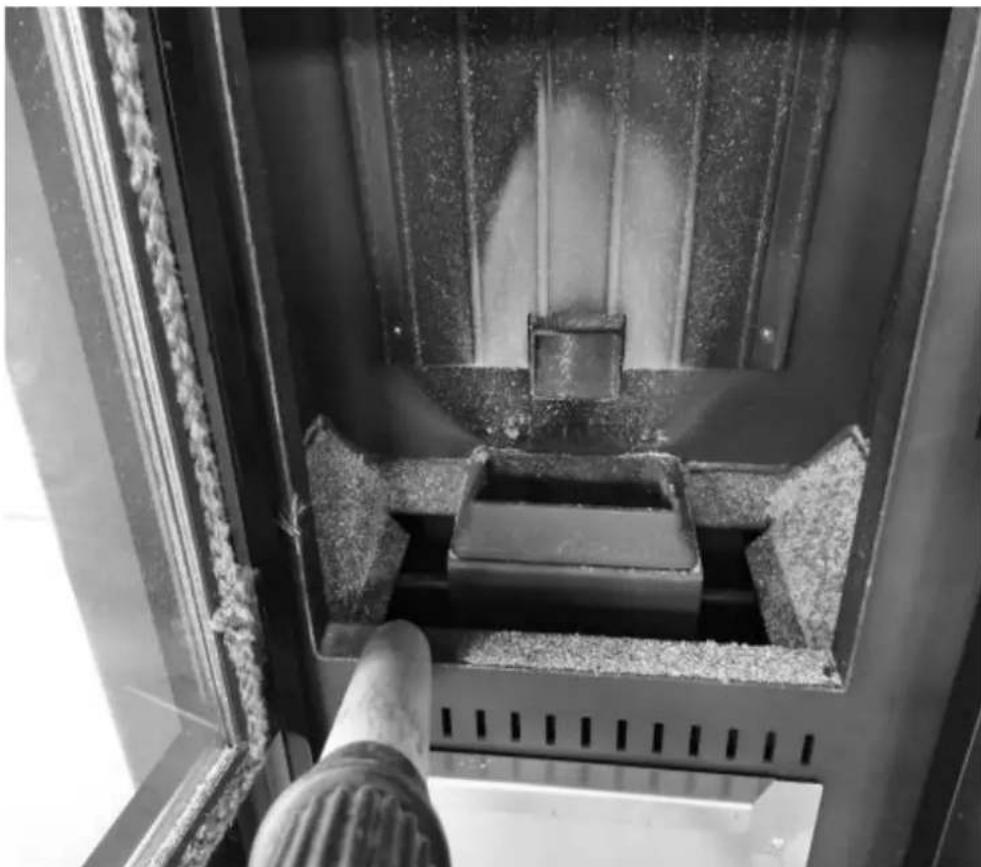

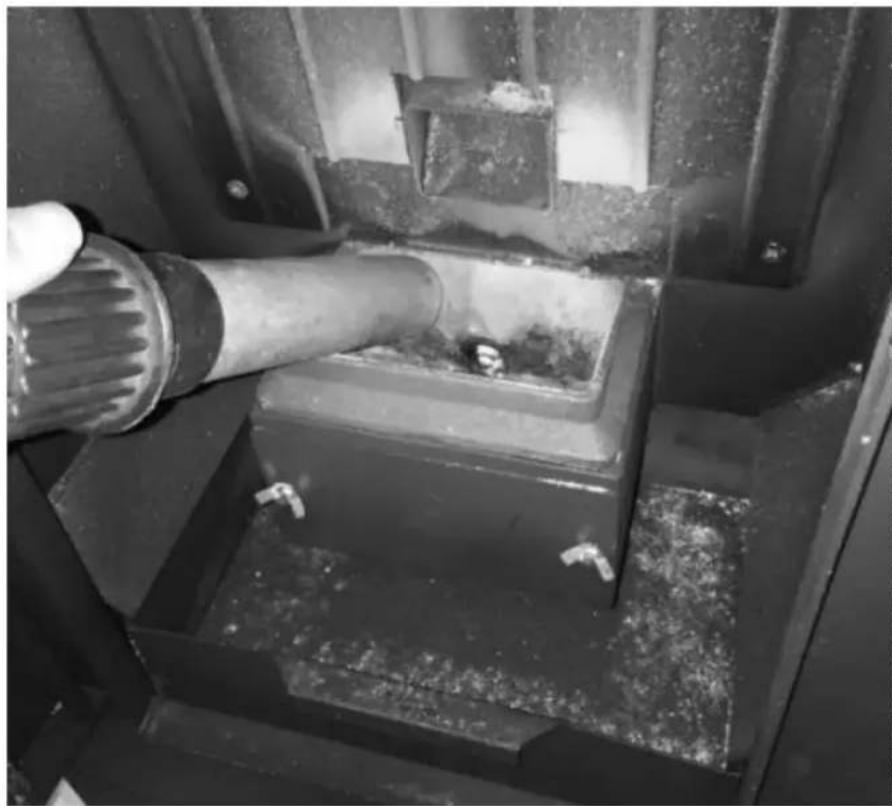

Tulipesän puhdistus (pölynimurilla)

1) Puhdista tulipesä

2) Puhdista arinan reiät

3) Puhdista palotila

Lämmönvaihtimen puhdistus

Puhdista lämmönvaihtimen putket painamalla näitä kahta tankoa.

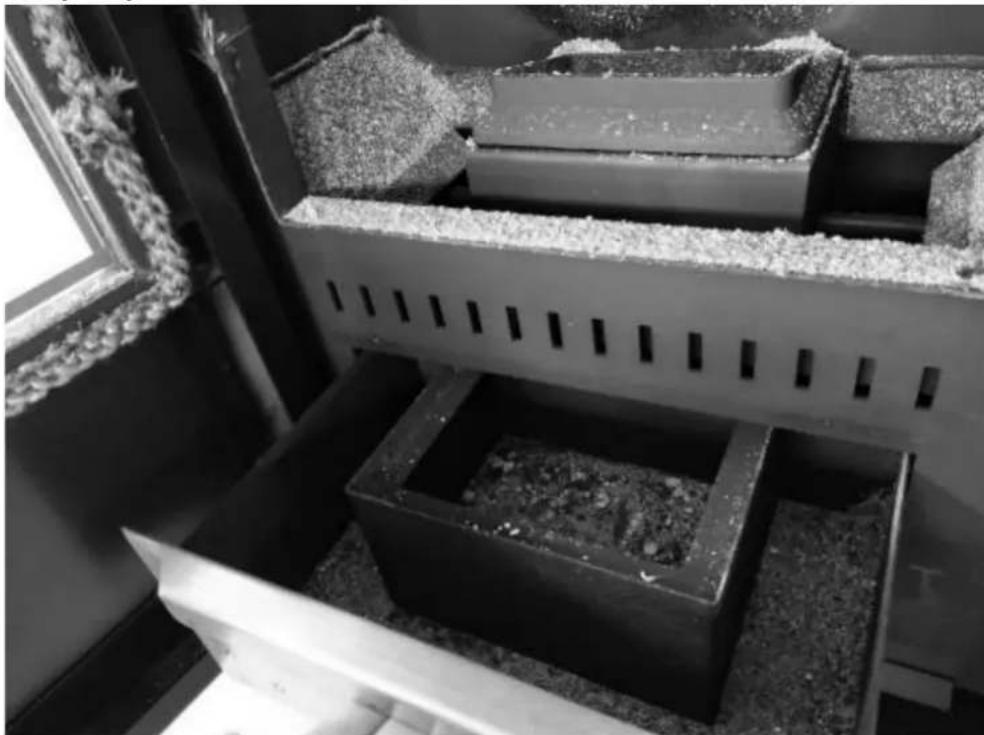

Tuhkakupin puhdistus

Poista tuhkat tuhkakupista pölynimurilla tai käsin.

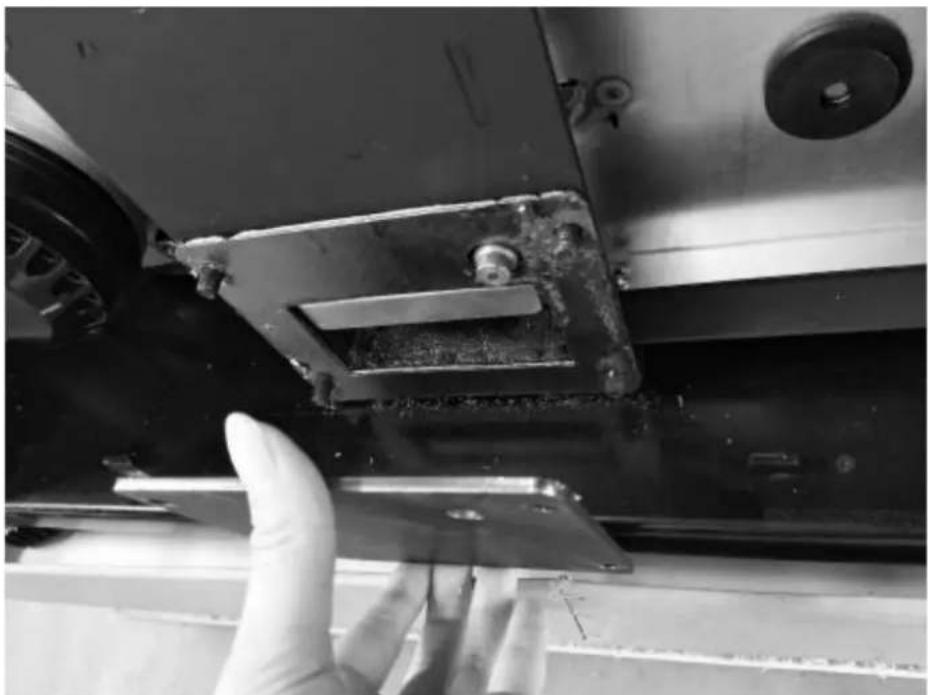

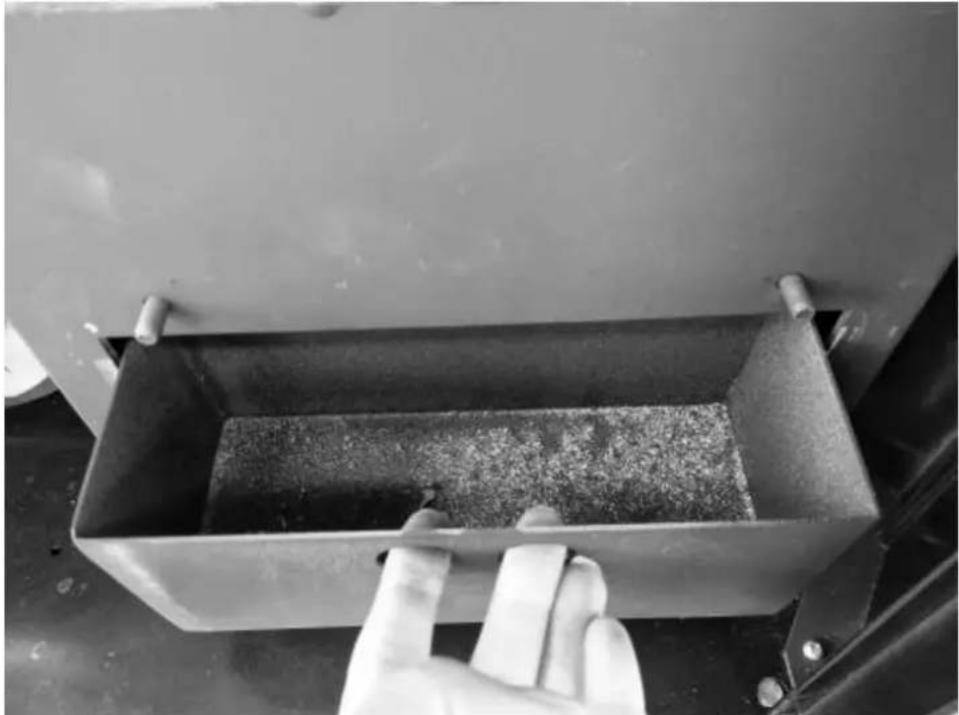

Puhdista lämmönvaihtimen tuhkavarasto

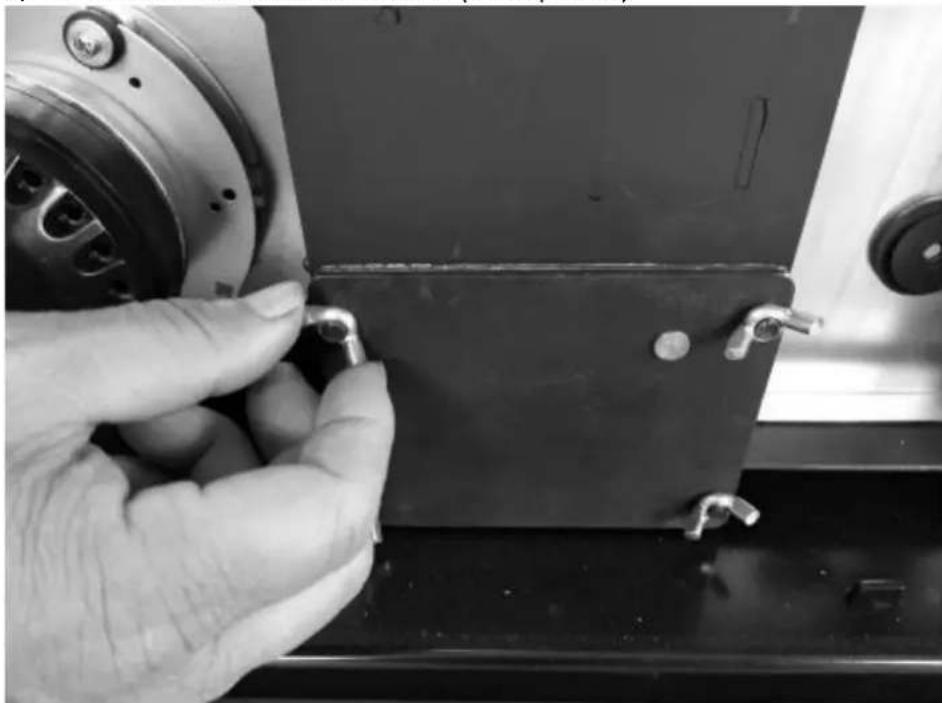

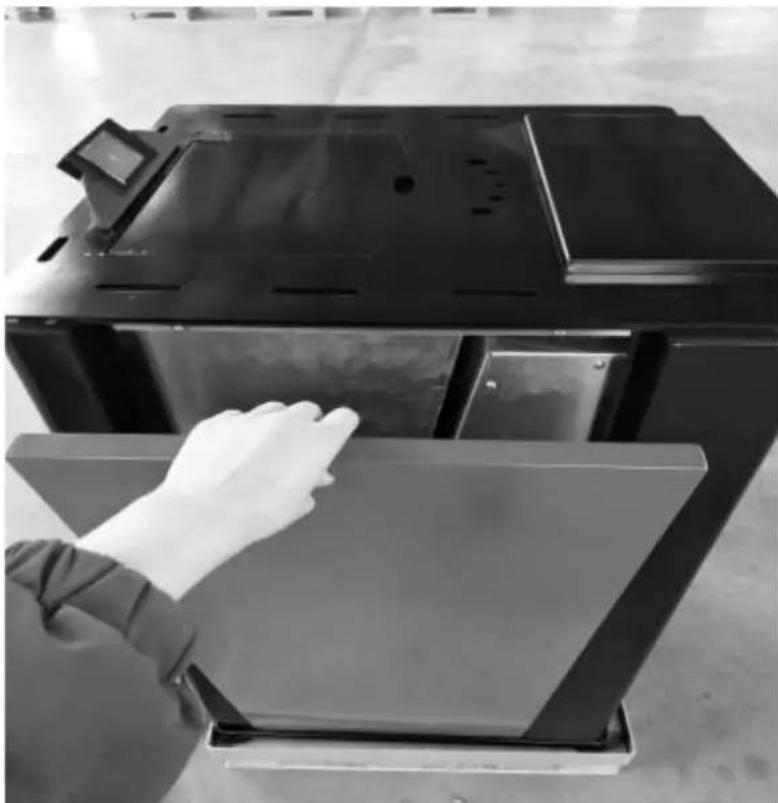

1) Avaa kaksipuolinen paneeli

2) Ruuvaa irti tuhkavaraston kansi (kaksi puolta)

3) Ota kansi pois (kaksi puolta)

4) Ota tuhkavarasto pois ja puhdista se (kahdelta puolelta)

Puhdista uunin lasiovi säännöllisesti rasvanpoistoaineella (ei syövyttävällä tai hankaavalla). Jos lasi on vielä kuuma, jätä uunin luukku auki ennen puhdistusta sen jäähtymiseen tarvittavan ajan. Älä käytä materiaaleja, jotka voivat vahingoittaa tai naarmuttaa lasia.

Polttokammion syväpuhdistus

Yleensä kerran vuodessa (mieluiten kauden alussa) tulee suorittaa polttokammion ylimääräinen puhdistus, jotta takka toimisi kunnolla. Tämän toimenpiteen tiheys riippuu käytetyn polttoaineen tyypistä ja käyttötiheydestä. Tämän puhdistuksen suorittamiseksi on suositeltavaa ottaa yhteyttä tekniseen tukikeskukseen tai jälleenmyyjään. Takassa on liekkitunnistin palotilan yläosassa, käsiksi ja puhdista se.

Savupiipun puhdistus (poisto)

On suositeltavaa jatkaa tätä huoltoa erikoispuhdistusvaiheessa. Irrota liitin T-liitännästä ja puhdista koko kanava. On välttämätöntä, että vähintään ensimmäisen kerran suorittaa pätevä henkilöstö. On myös suositeltavaa puhdistaa "T"-korkki vähintään kerran kuukaudessa.

Vuosittainen tarkastus

Kutsumme "vuosikatsastukseksi" ylimääräistä huoltoa, jossa tehdään täydellinen ja täydellinen takkapuhdistus sekä kamiinan kaikkien laitteiden toiminnan ja kulumisen tarkastus.

Sinun on myös puhdistettava savupiippu (tyhjennysasennus), jotta tulisijan tulisija toimii kokonaisuudessaan asianmukaisesti ja suoritettava tarvittavat säädöt.

Se, kuinka usein se on suoritettava, on ilmoitettu huoltotaulukossa.

Vuositarkastuksen saa suorittaa vain pätevä henkilöstö tai valtuutettu henkilö.

Puhdista ja tyhjennä vesisäiliö

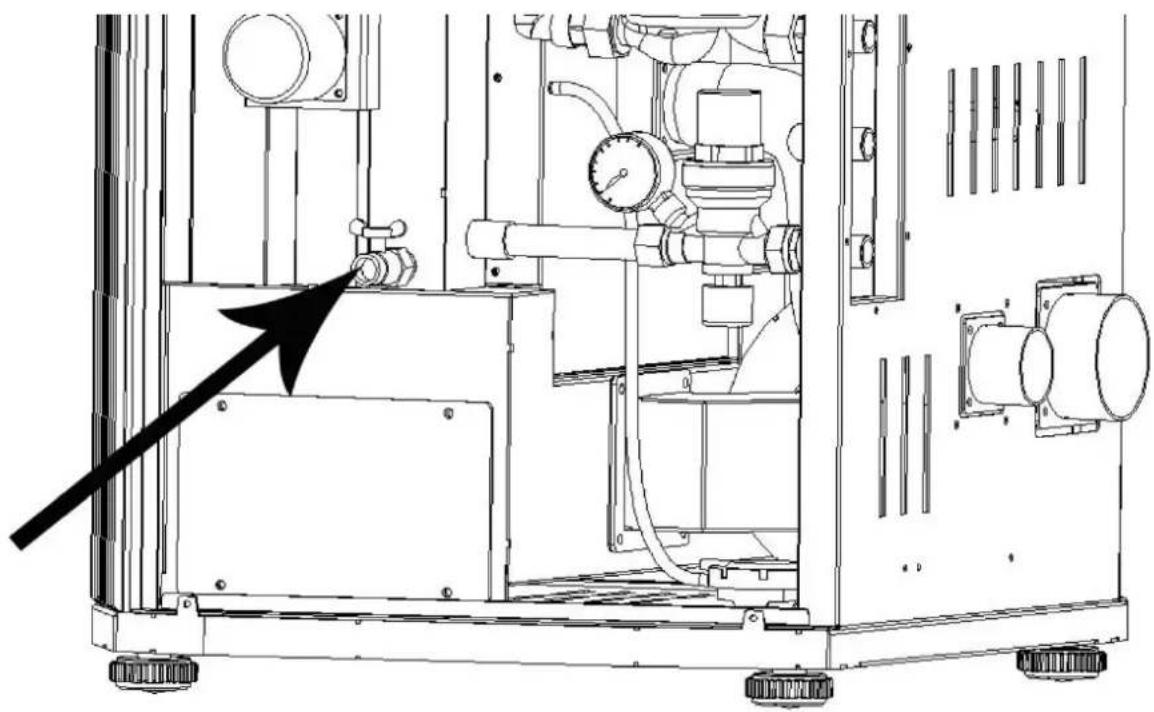

Kun takkaa ei käytetä, avaa tyhjennysventtiili, jotta kaikki vesi valuu pois kattilasta (kuva 39).
