KÄYTTÖOHJE PLT-N8 MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Pellettiuuni
Malli	MSW-PLT-N8
Nimellinen ja alennettu lämpöteho [kW]	Max 8Min 3
Energiatehokkuus [%]	Max 90Min 80
Palamistuotteet [%]	Minimi 0,12
Polttoainetyppi	Puupelletit
Ilmanpoistoputki [mm]	100
Ilmanottoputki [mm]	50
Mitat [leveys x syvyys x korkeus; mm]	470 x 500 x 860
Paino [kg]	66

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

Käytä suojakäsineitä

VAROITUS! Myrkyllisiä aineita, myrkytysvaara!

HUOMIO! Kuuma pinta, palovammavaara!

Käytä vain sisätiloissa.

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin polketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO!

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten noudattamatta jättäminen voi johtaa vakaviin vammahiin tai kuolemaan.

Varoituksissa ja ohjeissa käytetään termejä "laite" ja "tuote", joilla viitataan: Pellettiuuni

2.1. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
d) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
e) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
f) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
g) Laite tuottaa käytössä pölyä ja roskaa. On tärkeää suojella sivullisia niiden haitallisilta vaikutuksilta.
h) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.
i) Säilytä pakkauselementit ja pienet kokoonpano-osat lasten ulottumattomissa.
j) Pidä laite poissa lasten ja eläinten ulottuvilta.
k) Jos tätä laitetta käytetään yhdessä muiden laitteiden kanssa, on myös niiden käyttöohjeita noudatettava.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.2. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäväksi, joilla on rajoittunut toimintakyky tai joilla ei ole asianmukaista kokemusta ja/tai tietoa laitteen käytöstä, ellei heitä valvo heidän turvallisuudestaan vastaava henkilö tai ellei heitä ole opastettu laitteen käytössä.
c) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammaoihin.
d) Käytä laitteen kanssa työskennellessäsi tarvittavia henkilökohtaisia suojavarusteita, jotka on määritelty kohdassa 1 "Merkkien selitys". Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
e) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.

f) Jos laitteeseen on tarkoitus liittää imu, tarkista kaikki liitännät ja varmista, että ne ovat tiiviit. Pölynpoistojärjestelmän käyttö voi vähentää pölyyn liittyviä riskejä.
g) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
h) Älä laita käsiäsi tai muita esineitä laitteen sisälle, kun se on käytössä!

2.3. Laitteen turvallinen käyttö

a) Älä käytä laitetta, jos "ON/OFF"-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
b) Irrota laite virtalähteestä ennen säätö-, puhdistus- ja huoltotöiden aloittamista. Tällainen ennaltaehkäisevä toimenpide vähentää tahattoman käynnistymisen riskiä.
c) Laite on pidettävä poissa lasten ulottuvilta.
d) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
e) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
f) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
g) Älä siirrä, säädä tai käännä laitetta työn aikana.
h) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
i) Käytä laitteessa vain ilmaa. Älä muita kaasuja.
j) Älä peitä ilmanotto- tai ilmanpoistoaukkoa.
k) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
I) Älä käytä laitetta tyhjänä.
m) Älä anna laitteen toimia kuivana (ilman vettä).
n) Älä tee muutoksia laitteeseen sen parametrien tai rakenteen muuttamiseksi.
o) Älä ylikuormita laitetta.
p) Älä ylitä suurinta sallittua käyttöpainetta!
q) Älä peitä tuuletusaukkoja!
r) HUOMAA: Jotkut laitteen osat kuumenevat käytön aikana erittäin kuumiksi – palovammavaara!
s) Älä aseta tai kuivaa pyykkiä tuotteen päälle. Kaikki kuivausrummut tai vastaavat tulee säilyttää sopivalla etäisyydellä tuotteesta.
t) Tuotteen väärä käyttö tai väärä huolto voi aiheuttaa vakavan räjähdysvaaran palotilassa!
u) Tuotteen käynnistäminen oven ollessa auki tai rikkoutuneen lasin kanssa on kielletty. Jos sytytysjärjestelmä on vaurioitunut, älä pakota sytytystä syttyvillä materiaaleilla.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

VAROITUS: Tämän tuotteen käyttö autoissa, asuntovaunuissa, kuorma-autoissa, teltoissa jne.

HUOMIO! Jos asennusta ei ole suoritettu ohjeiden mukaisesti, voi sähkönsyötön katketessa osa pakokaasuista tunkeutua huoneeseen. Joissakin tapauksissa voi olla tarpeen asentaa UPS-yksikkö vedon ylläpitämiseksi.

Expondo ei ole millään tavalla vastuussa henkilöille tai esineille aiheutuneista vahingoista, jotka johtuvat edellä mainituissa kohdissa kuvattujen sääntöjen noudattamatta jättämisestä tai tuotteista, joita ei ole asennettu standardien mukaisesti.

3. Yleiset käyttöohjeet

Laite on suunniteltu tuottamaan lämpöä rakennusten ja veden lämmitykseen polttamalla pellettejä. Se soveltuu kiinteään asennukseen rakennuksiin, mutta se ei sovellu käytettäväksi elementtitaloissa.

TÄRKEÄÄ: tuote on suunniteltu polttamaan vain puupellettejä, älä käytä muita pellettejä ja puuta. Suosittelemme käyttämään pellettejä, jotka täyttävät (tai ylittävät) seuraavat standardit:

Kosteus (polton jälkeen) standardien CEN/TS 14774-1 ja ISO 687 mukaan	≤12%
Tuhkapitoisuus (polton jälkeen) ISO 1171:n mukaan	≤0,7 % (ilman kuorta) ≤2,0 % (kuoren kanssa)
Haihtuvien aineiden pitoisuus (kuiva, tuhkaton pohja) ISO 562:n mukaan	80 % - 88 %
Vetypitoisuus (polton jälkeen) ISO 609 mukaan	5,0–6,5 %
Hiilipitoisuus (polton jälkeen) ISO 609 mukaan	40 % - 50 %
Rikkipitoisuus (polton jälkeen) ISO 351 ja ISO 334 mukaan	≤0.1%
Lämpöarvo ISO 1928:n mukaan	16 900 KJ/kg - 19 500 KJ/kg
Halkaisija	6 mm
Pituus	≤40 mm

Kosteiden ja/tai saastuneiden pellettien (esim. korkea suola- tai hiekkapitoisuus) käyttö heikentää yksikön toimintaa ja suorituskykyä. Myös pellettien väärä varastointi vaikuttaa niiden tehokkuuteen, varsinkin kun niitä ei säilytetä kuivassa huoneessa ja/tai niiden rakenne on vaurioitunut.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

3.1. Laitteen kuvaus

Primäärilman tuloaukko Primääriilma on välttämätön palamisprosessille. Ensisijainen ilmanottoaukko on kiukaan takaosassa (halkaisija 50 mm) ja sen toiminta on taattava, takaseinään tulee olla vähintään 8-10 cm etäisyys. Primäärilman ansiosta myös tuli pysyy hengissä.

Toissijainen ilmanotto Tämä tuloaukko suosii sitä, että ensiöpolton palamaton hiili voi kärsiä jälkipoltosta, mikä lisää tehokkuutta ja varmistaa lasin puhdistuksen. Tämä ilmanottoaukko sijaitsee uunin luukussa.

Kaksoispoltto . Tässä takkamallissa on kaksoispoltto. Tällä järjestelmällä saamme toisen esilämmitetyn ensimmäisen palamisen, jolla saavutetaan korkea suorituskyky, suuri polttoaineensäästö ja epäpuhtauspäästöjen väheneminen.

Tuloilman esilämmitystä ei voi säätää millään käyttölaitteella. Ilma syötetään polttokammion takaseinässä olevien reikien kautta.

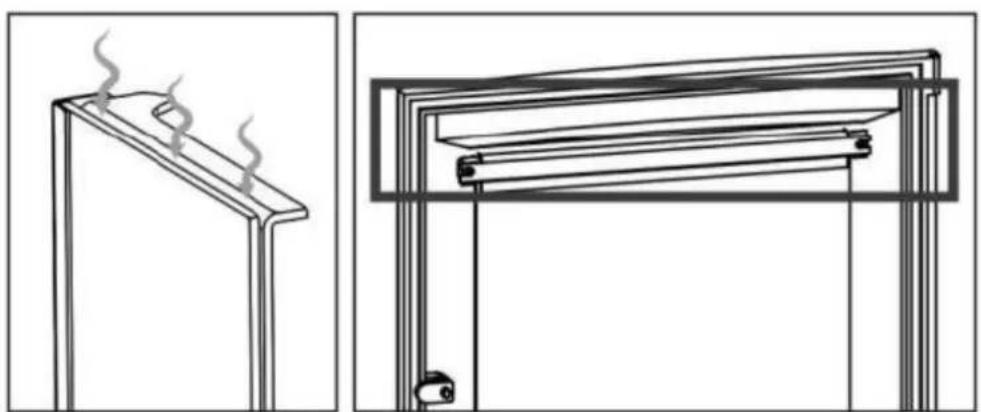

Ohjauslevy on kiukaan oikean toiminnan perusosa. takkaa ei saa käyttää ilman välilevyä. Tämä mitätöisi takuun.

Savupiipun vedon säätö, se sijaitsee kiukaan pohjassa, juuri kytkinvivun alapuolella. Sen liike on sisäänpäin ja ulospäin. Sisäänpäin suuntautuva liike lisää vetoa (maksimiteho) ja lisää polttoaineen kulutusta, mutta ulospäin suuntautuvat liikkeet vähentävät kiukaan vetoa ja tehoa (minimiteho).

Huonolaatuisen pelletin tai muun polttoaineen käyttö, joka on ristiriidassa alla mainittujen ominaisuuksien kanssa, merkitsee takuun ja tuotteeseen liittyvän vastuun mitätöimistä.

On erittäin suositeltavaa, että pelletti sertifioidaan laatusertifikaateilla, koska se on ainoa tapa taata pelletin tasainen laatu.

Tässä suositellaan pellettien käyttöä, joiden halkaisija on 6 mm, enintään 3,5 cm ja joiden kosteusprosentti on alle 8%. On erittäin suositeltavaa, että pelletti sertifioidaan laatusertifikaatilla, koska se on ainoa tapa taata pelletin tasainen laatu.

Sopimattomien pellettien valinta aiheuttaa:

• Tuhka-astian ja savukanavien tukos,
- Polttoaineen kulutuksen kasvu,
• Lieden tehon heikkeneminen,
• Se ei takaa uunin normaalia toimintaa,
- Lika lasissa,

- Polttamattomien rakeiden ja raskaan tuhkan tuotanto.

Pelleteissä oleva kosteus lisää kapselien tilavuutta ja aiheuttaa latausjärjestelmän toimintahäiriön ja väärän palamisen.

Jos huomaat sienimäisiä, kovia jäännöspellettejä, vaihda takkapuhdistuksen aikana (joka tapauksessa tuhkaton) käytetyt pelletit, ne voivat olla peräisin huonosta sahanpurujätteestä, jota ei voida käyttää tämän tyyppisessä takassa. Vaatiminen voi aiheuttaa tulipalon tai voimakkaan savun muodostumisen savupiippuun.

Muun muassa hiiltä, kuoria ja paneeleja, kosteita polttopuita tai maali- tai muovimateriaaleja ei saa käyttää. Näissä tapauksissa takan takuu raukeaa. Jätteiden käyttö on kiellettyä ja se vahingoittaa laitteita.

Sytytykseen saa käyttää vain sytyttimiä.

PELLETIN SÄILYTYS

Ongelmattoman palamisen varmistamiseksi pelletti on säilytettävä kuivassa ympäristössä, pussien käsittelyyn on kiinnitettävä erityistä huomiota, jotta vältetään niiden murskaantuminen ja siitä johtuva sahanpurun muodostuminen.

PELLETIT

Älä anna polttoainepussin joutua kosketuksiin uunin kuumien pintojen kanssa.

Syöttääksesi takkaan, nosta kamiinan yläkansi (yläosa) ja siirrä pellettien latausvipu kiinni-asentoon. Paina pellettisäiliön kantta, kunnes sen avulla voit avata lukituskahvan, nosta säiliön kansi ja tyhjennä pellettipussi suoraan, varoen vuodamasta yli. Pellettilataus voidaan tehdä myös kiukaan ollessa käynnissä.

Tässä tapauksessa polttoaineen täytön jälkeen edelliset vaiheet toistamalla on pellettien täyttövipu avattava, jotta polttimeen tai keittimeen saadaan polttoainetta ja kiukaan toiminta sallitaan.

VAROITUS: Tankkauksessa kiukaan ollessa päällä tankkaus on suoritettava nopeasti ja on varmistettava, että pelletti ei ole täysin tyhjentynyt ja että liekki on aina läsnä keittimessä tai polttimessa; jos liekki sammuu, voi uuden pelletin putoamisen yhteydessä muodostua paksua valkoista savua, joka voi aiheuttaa kaasutusta palotilassa. Tämä kaasutus voi aiheuttaa palotilan räjähtämisen jopa takan läpi, joka on varustettu turvajärjestelmällä (räjähdyssuojattu järjestelmä) seurausten minimoimiseksi.

TÄRKEÄÄ : Takaa ei saa käyttää säiliön kansi auki. Tämä aiheuttaa vakavan turvallisuusriskin.

3.2. Laitteen kokoaminen

Takan asennustapa vaikuttaa turvallisuuteen ja oikeaan toimintaan. Tästä syystä on suositeltavaa, että asennuksen suorittavat henkilöt, jotka ovat päteviä ja perillä asennus- ja turvallisuusnormien noudattamisesta. Jos takkaa ei ole asennettu oikein, se voi aiheuttaa vakavia vaurioita.

Ennen asennusta suorita seuraavat tarkistukset:

• Varmista, että lattia kestää laitteen painon ja tee asianmukainen eristys siinä tapauksessa, että se on valmistettu syttyvästä materiaalista (puu) tai materiaalista, johon voi kohdistua lämpöshokki (esim. muovivalu).
• Jos laite asennetaan lattialle, joka ei ole täysin tulenkestävä tai syttyvä, kuten parketti, matto jne., tämä osa on vaihdettava tai asennettava palonkestävä pohja niin, että se työntyy ulos takasta 30 cm. Esimerkkejä materiaaleista ovat teräslattia, lasipohja tai mikä tahansa muu palonkestävä materiaali.
• Varmista, että asennuspaikassa on asianmukainen ilmanvaihto (ilmanotto).
• Vältä asennusta paikkoihin, joissa on yhteisilmanvaihtoputkia, liesituuletteja ilmanpoistolla tai ilman, B-tyypin kaasulaitteita, lämpöpumppuja tai laitteita, jotka voivat aiheuttaa kiukaan vedon huonon, jos niitä käytetään samanaikaisesti.
• Varmista, että savukanava ja savupiippuun käytettävät putket sopivat kiukaan toimintaan.
• Savuvuodon estämiseksi polttokammio tulee pitää suljettuna, paitsi ensimmäiset 4-7 minuuttia sytytyksen yhteydessä ja puhdistustoimenpiteiden aikana, jotka suoritetaan takka sammutettuna.

Suosittelemme, että soitat asentajallesi tarkistaaksesi sekä savupiipun että palamisen ilmavirran.

Tämä tuote voidaan asentaa lähelle seiniä, kunhan ne täyttävät seuraavat vaatimukset:

• Asentajan on varmistettava, että seinä on kokonaan muurattu tiili, termosavi, betoni, tiili jne. ja että se on päällystetty materiaaleilla, jotka kestävät korkeita lämpötiloja. Siksi minkä tahansa muun materiaalin (kipsilevy, puu, ei-keraaminen lasi jne.) kohdalla asentajan on eristettävä riittävästi tai pidettävä vähintään 80-100 cm turvaetäisyys seinään.
• Pidä syttyvät tai lämpöherkät materiaalit (huonekalut, verhot ja vaatteet) vähintään noin 100 cm:n etäisyydellä, mukaan lukien lastausoven edessä oleva alue. Vähimmäisetäisyyksiä pienempiä mittauksia ei tule käyttää.

Laitteen asennuksessa otetaan huomioon riskit, joten sinun tulee noudattaa seuraavia turvatoimenpiteitä:

• Älä aseta syttyviä esineitä yläpuolelle.
• Älä sijoita uunia lähelle palavia seiniä.
• Lietaa tulee käyttää vain, kun tuhkaastia on asetettu paikalleen.
• On suositeltavaa asentaa häkäilmaisin (CO) huoneeseen, johon laite asennetaan.
• Käytä mukana toimitettua käsinettä tai oven avaamista ja sulkemista sekä säätimiä, koska ne voivat olla erittäin kuumia.
• Kiinteät palamisjäännökset (tuhka) tulee kerätä ilmatiiviiseen astiaan, joka kestää paloa.
• Laitetta ei saa koskaan käynnistää, jos siitä tulee kaasuja tai höyryjä (esim. linoleumiliimaa, bensiiniä jne.)
• Älä sijoita lähelle syttyviä materiaaleja.
• Kiinnitä erityistä huomiota lasten läsnäoloon lieden lähellä, jotta he eivät pala.

VAROITUS!! On huomattava, että sekä liesi että lasi kuumenevat hyvin, eikä niihin saa koskea.

TOIMENPITEET HÄTÄTAPAUKSESSA

Jos uunissa tai hormissa syttyy tuli:

• Sulje latausluukku.
• Sulje ensisijainen ja toissijainen ilmanotto
• Sammuta palo hiilidioksidisammuttimilla (CO2-jauhe).
• Pyydä palomiehiltä välitöntä väliintuloa.

ÄLÄ SAMMUTA TULIA VEDELLÄ.

VAROITUS: Valmistaja ei ota vastuuta sellaisen asennuksen toimintahäiriöstä, joka ei ole näiden ohjeiden vaatimusten mukainen, tai sopimattomien lisätuotteiden käytöstä.

3.3. Lieden asennus

3.3.1. Savupiippu

Savupiippu on kiukaan moitteettoman toiminnan kannalta oleellinen ja sillä on ensisijaisesti kaksi tehtävää:

• Evakuoi savu ja kaasu turvallisesti ulos talosta.
- Jätä takkaan riittävästi vetoa tulen säilyttämiseksi.

Siksi on tärkeää, että se on valmistettu täydellisesti ja että se huolletaan, jotta se pysyy hyvässä kunnossa (monet toimintahäiriösyistä johtuvat vaatimukset koskevat yksinomaan huonoa vetoa). Savupiippu voidaan tehdä muuratusta tai metallista putkimassasta.

Lieden asianmukaisen toiminnan varmistamiseksi on noudatettava seuraavia vaatimuksia:

• Sisäosan tulee olla täysin pyöreä.
• Se on lämpöeristettävä koko pituudeltaan kondensaation estämiseksi (savu nesteytyy lämpöshokin vaikutuksesta) ja vielä enemmän, jos asennus on talon ulkopuolella.
• Jos käytämme metalliputkea asennuksessa talon ulkopuolelle, on lämpöeristetyn putken käyttö pakollista. Se koostuu kahdesta samankeskisestä putkesta ja niiden välissä on lämpöeriste. Lisäksi vältämme kondensaatioongelmia.
• Siinä ei saa olla pullonkauloja (suurennuksia tai pienennyksiä) ja sen on oltava pystysuora ja poikkeama ei saa olla suurempi kuin 45°.
  • Vaakasuuntaisten tai laskevien osien asentaminen ON KIELLETTY.
• Jos sitä on käytetty aiemmin, sen on oltava puhdas.
• Savupoiston tulee aina olla katolla. Suora tyhjennys seiniin tai suljettuihin tiloihin, myös kirkkaalla taivaalla, on kielletty.
• Kaikkien komponenttien tulee olla paloteknisyyysluokan A1 materiaalia, etenkään jatkettavien taipuisten metalliputkien käyttö ei ole sallittua.
  • Noudata käyttöohjeen teknisiä tietoja.

Uunien optimaalinen veto vaihtelee välillä 12+/-2 Pa (1,0-1,4 mm vesipatsas). Suosittelemme tarkistamaan tuotteen tekniset tiedot.

Pienempi arvo aiheuttaa huonon palamisen aiheuttaen hiilikerrostumia ja liiallista savun muodostumista, vuotoja ja vielä pahempaa lämpötilan nousua, joka voi vaurioittaa kiukaan rakenneosia, kun taas korkeampi arvo johtaa liian nopeaan palamiseen lämmön mukana. leviäminen hormin läpi.

Savupiippuun kiellettyjä ja siten laitteiston moitteetonta toimintaa haittaavia materiaaleja ovat: kuitusementti, galvanoitu teräs (ainakin ensimmäisillä metreillä) sekä karheat ja huokoiset sisäpinnat. Piirustus näyttää esimerkkejä ratkaisusta.

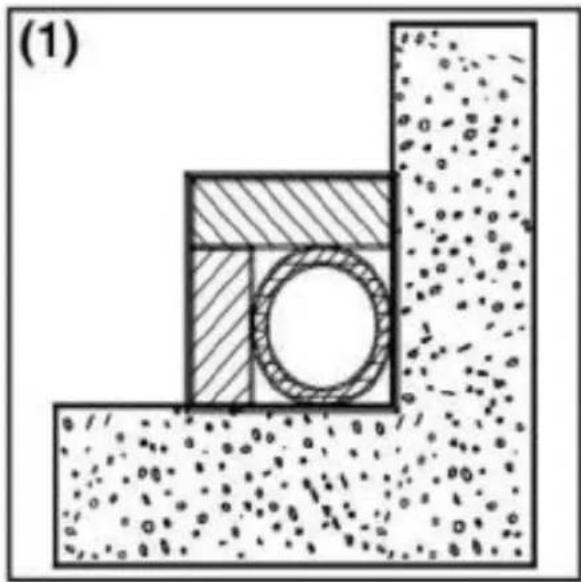

(1) Ruostumattomasta teräksestä valmistettu savupiippu AISI 316 kaksoiseristetyllä kammiolla ja materiaalin kestävä 400°C asti. Tehokkuus 100 % optimaalinen.
(2) Perinteinen savipiippu neliömäisellä osalla ja reikillä. Tehokkuus 80 % optimaalinen.
(3) Savupiippu, jossa on tulenkestävää materiaalia ja kaksoiseristetty kammio sekä kevytbetonipinnoite. Tehokkuus 100 % optimaalinen.
(4) Vältä savupiipuja, joiden säännöllinen sisäosa poikkeaa piirustuksen mukaisesta. Tehokkuus 40 % huono. Ei suositeltu.
Kaikissa uuneissa, jotka lähettävät savua ulos, tulee olla oma piippu.

Älä koskaan käytä samaa savupiippua useille laitteille samanaikaisesti.

Sisäosan tulee olla vähintään 4 dm2 (esim. 20 × 20 cm) halkaisijaltaan alle 200 mm tai 6,25 dm2 (esim. 25 × 25 cm) laitteissa, joiden halkaisija on yli 200 mm.

Savupiipun suuri osa (esimerkiksi suositeltua suurempi putken halkaisija) voi aiheuttaa tilavuuden, joka on liian suuri lämmitettäväksi, ja siksi se voi aiheuttaa vaikeuksia laitteen asianmukaisessa toiminnassa.

Tämän ongelman välttämiseksi on välttämätöntä sulkea savupiippu koko pituudeltaan. Pieni osa (esimerkiksi suositeltua pienempi putken halkaisija) voi kuitenkin vähentää vetoa.

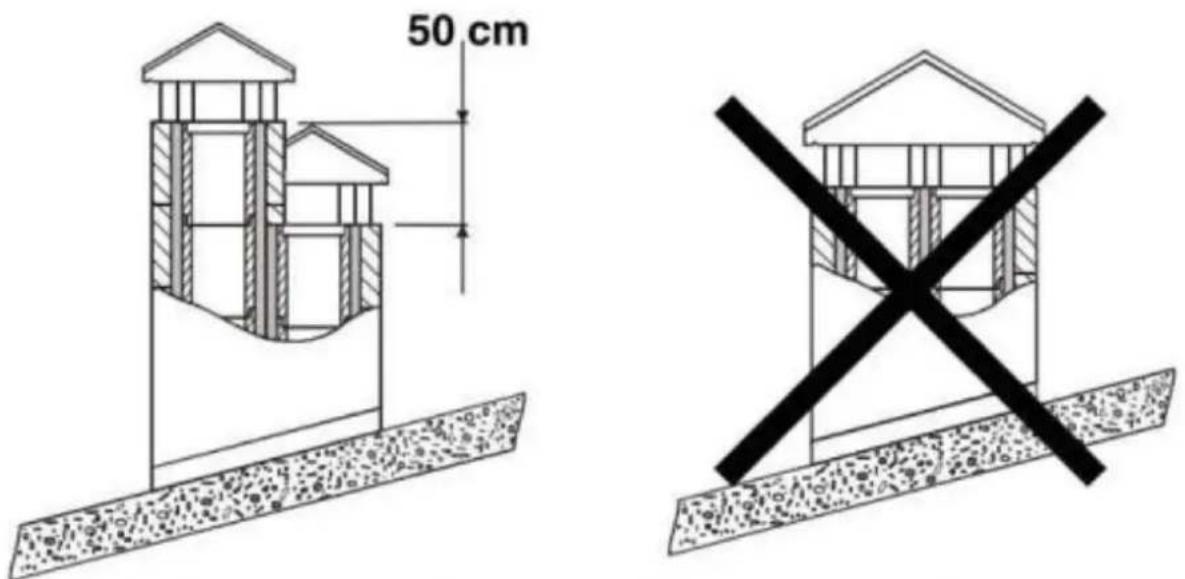

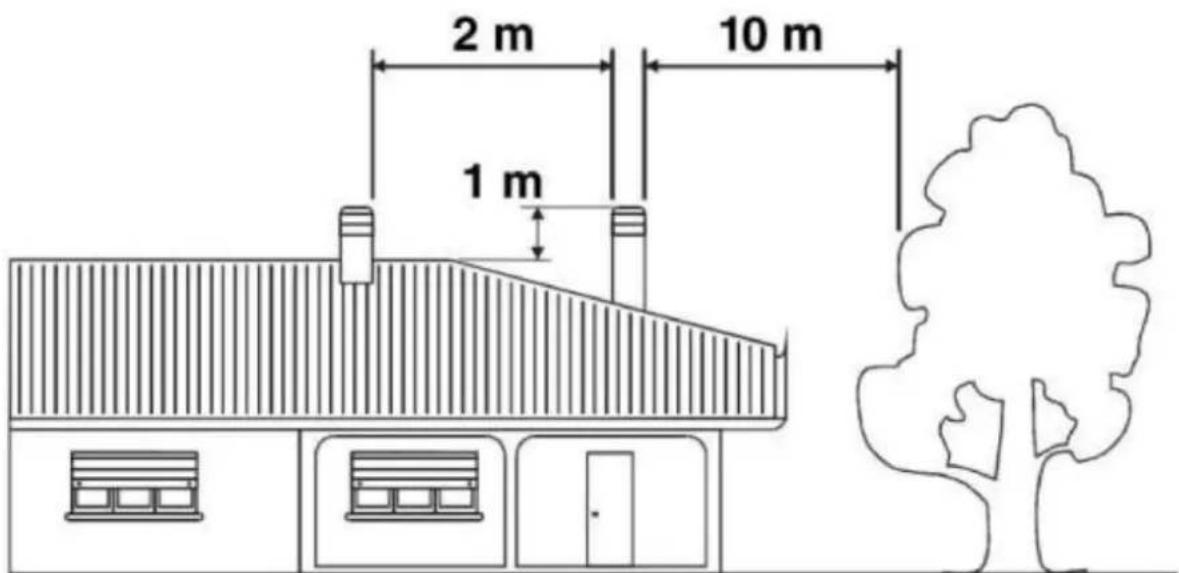

Mikäli savupiipuja on sijoitettu vierekkäin, yhden niistä tulee ylittää vähintään 50 cm, jotta vältytään paineliikkeiltä niiden välillä.

2 m 10 m 1 m

Savupiipulla ei saa olla esteitä noin 10 metrin etäisyydellä seinistä tai puista. Muussa tapauksessa nosta se vähintään 1 m esteen yläpuolelle. Savupiipun tulee ylittää katon yläosan vähintään 1 m.

Savuhormin on oltava poissa syttyvistä tai palavista materiaaleista sopivan eristeen tai ilmakammion kautta. Jos ne kulkevat syttyvien materiaalien yhdisteiden läpi, ne on eliminoitava. Sisällä on kiellettyä olla laitteistojen putkia tai ilmanpoistokanavia. Myös liikkuvien tai kiinteiden aukkojen tekeminen muiden erilaisten laitteiden liittämistä varten on kiellettyä. Jos käytämme materiaaliputkia muuratun kanavan sisällä, on olennaista, että ne on eristetty hyvin ja sopivilla materiaaleilla (eristyskuitupinnoitteet), jotta vältetään muurauksen tai sisäpinnan pinnoitteen huononeminen.

3.3.2. Takan liitäntä savupiippuun

Kiukaan liittäminen savunpoistoa varten tulee tehdä jäykällä aluminoidulla teräsputkella tai ruostumattomalla teräsputkella.

Joustavien metalliputkien tai kuitusementtiputkien käyttö on kiellettyä, koska ne vahingoittavat liitoksen turvallisuutta, koska ne ovat alttiina nykimisille ja murtumille, mikä aiheuttaa savuhäviöitä.

Savupiippu on kiinnitettävä ilmativiisti kamiinan savun poistoaukkoon. Sen tulee olla suoraviivainen ja materiaalista, joka kestää korkeaa lämpötilaa (vähintään 400 °C). Sen maksimikaltevuus voi olla 45o, jolloin vältetään syttymisen alkuvaiheessa syntyvän liiallisen kondenssiveden kerääntyminen ja/tai liiallinen noen muodostuminen. Lisäksi se välttää savun hidastumisen, kun se tulee ulos. Liitoksen tiiviyden puute voi aiheuttaa laitteen toimintahäiriön.

Liitosputken sisähalkaisijan tulee vastata laitteiston savupiipun ulkohalkaisijaa.

3.3.3. Savupiipun kansi

Savupiipun veto riippuu myös savupiipun kopasta.

Savupiipun kopan tulee varmistaa savun poisto myös tuulisina päivinä ottaen huomioon, että sen tulee ylittää katon yläosan.

Savupiipun kopan on täytettävä seuraavat vaatimukset:

• Siinä on oltava sama sisäosa kuin uunissa.
• Siinä on oltava käyttökelpoinen poistumisosa, joka on kaksinkertainen savupiipun sisäosaan verrattuna.
• Se on rakennettava siten, että sade, lumi tai mikään muu esine ei pääse sisälle.
• Sen on oltava helposti saatavilla huolto- ja puhdistustehtäviä varten.

Jos savupiipun koppa on metallista, sen oman putken halkaisijaan mukautetun rakenteensa vuoksi savunpoisto on taattu. On olemassa erilaisia malleja metallista savupiipun koppa, kiinteä, paluu esto ja pyörivä tai poisto.

3.3.4. Ulkoilmanotto

Takan moitteettoman toiminnan kannalta on välttämätöntä, että ilmaa on riittävästi sen ympäristön palamiseen ja uudelleen/hapettumiseen, johon se asennetaan. "Energiatehokkuuden" vaatimusten mukaisesti rakennetuissa taloissa, joissa on hyvä ilmatiiviys, on mahdollista, että ilmanottoa ei voida taata. Tämä tarkoittaa, että ilman on voitava liikkua palamista varten joidenkin ulkopuolisten aukkojen kautta, vaikka ovet ja ikkunat ovat kiinni. Lisäksi sen on täytettävä seuraavat vaatimukset:

• Se on sijoitettava niin, ettei se voi tukkeutua.
- Se on liitettävä ympäristöön, johon laite asennetaan, ja se on suojattava arinalla.
- Poistoaukon vähimmäispinta-ala ei saa olla pienempi kuin 100 cm ^2 . Tarkista tätä asiaa koskevat määräykset.
- Kun ilmavirta tulee aukkojen kautta, jotka on liitetty viereisten ympäristöjen ulkopuolelle, on tärkeää välttää ilmanottoa autotallien, keittiöiden, wc-tilojen jne. yhteydessä.

3.4. Laitteen käyttö - käynnistys (ensimmäinen sytytys)

Tulen sytyttämiseksi suosittelemme käyttämään pieniä puuliuskoja paperilla tai muulla tavalla, kuten sytytin. On kiellettyä käyttää nestemäisiä aineita, kuten alkoholia, bensiiniä, öljyä tai vastaavia tuotteita.

VAROITUS! Alussa on mahdollista havaita savua tai hajua, jota syntyy tyypillisesti metallien ollessa korkeissa lämpötiloissa tai maalin ollessa vielä tuoretta.

Älä koskaan sytytä laitetta, jos ympäristössä on palavia kaasuja.

Korkeissa lämpötiloissa käytettävillä maaleilla käsiteltyjen tuotteiden oikeanlainen käynnistys on tärkeää ottaa huomioon seuraavat ehdot:

• Tuotteiden materiaalit eivät ole homogeenisia, koska niissä on valurautaosia ja teräsosia.
• Tuotteen rungon lämpötila ei ole tasainen: eri vyöhykkeiden välillä on vaihtelevia lämpötiloja 300°C ja 500°C välillä.
• Tuotteeseen kohdistuu elinkaarensa aikana sytytyskatkoksia jopa samana päivänä sekä intensiivistä käyttöä tai käyttämättä jättämistä vuodenajasta riippuen.
• Laitteisiin tulee aluksi tehdä erilaisia käynnistysjaksoja, jotta kaikki materiaalit ja maali voivat suorittaa erilaisia elastisia laajennuksia.

Siksi on tärkeää toteuttaa nämä toimenpiteet sytytysvaiheen aikana:

1. Varmista, että laitteen asennuspaikassa on hyvä ilmantäyttö.
2. 4-5 ensimmäisen sytytyksen aikana älä kuormita liikaa palotilaa ja pidä takka kunnossa vähintään 6-10 tuntia yhtäjaksoisesti.
3. Ensimmäisen sytytyksen aikana ei saa asettaa mitään esineitä laitteen päälle ja etenkään lakatuille pinnoille. Lakattuihin pintoihin ei saa koskea, kun laitetta kuumennetaan.

3.5. Sytytys ja normaali toiminta

Kun pellettisäiliö on ladattu, takka on valmis syttymään.

Avaa pelletien täyttövipu kokonaan ja aseta se valmiusasentoon, jotta polttoaine putoaa polttimeen ja täyttyy kokonaan; nyt on mahdollista avata kiukaan luukku ja laittaa polttimessa olevan pelletin päälle kiinteä sytytin tai sytytin ja sytyttää liekki tulitikulla tai sytyttimellä; jäta kiukaan luukku auki 4-7 minuutiksi (riippuu talon ja takan lämpötilasta). Sulje luukku vasta, kun liekki saavuttaa vähintään 10-12 cm korkeuden. Tässä vaiheessa liesi on päällä.

VAROITUS: Pelletin kaataminen suoraan kädellä polttimeen on KIELLETTY, polttimen täyttö tulee tehdä vain täyttövipua painamalla. On TÄRKEÄÄ tarkistaa aina polttimen puhtaus ennen aloittamista toimintahäiriöiden estämiseksi. Ime polttimelle kertynyt tuhka pölynimurin avulla ja varmista, että kaikki polttimen reiät ovat puhtaat.

VAROITUS: Tee tämä aina liesi pois päältä ja kylmänä palovammojen välttämiseksi.

Jotta tuli pysyy elossa, pidä pellettien latausvipu auki ja valmiusasennossa.

Savupiipun veto vaikuttaa palamisen voimakkuuteen ja siten koneen lämmitystehoon. Säädä savupiipun vetosäädintä optimaalisen palamisen ylläpitämiseksi.

Turvallisuussyistä säiliön luukun on oltava suljettuna takkaa käytettäessä. Avaa luukku vain polttoaineen lataamista varten.

On mahdollista, että riippuen käytetyn polttoaineen laadusta sekä kiukaan jatkuvasta käyttöajasta, se edellyttää polttimen tuhkan poistamista oikean palamisen saavuttamiseksi, tähän voidaan käyttää lisävarustetta (koukkua), varo erityisesti, ettet saa palovammoja.

3.6. Lieden sammuttaminen

Kun pellettien latausvipu suljetaan, pelletin putoaminen polttimen suuntaan pysähtyy, palaminen jatkuu noin 10-20 minuuttia, jonka jälkeen takka sammu.

3.7. Puhdistaminen ja huolto

Takka, savupiippu ja yleensä koko asennus on puhdistettava kokonaan vähintään kerran vuodessa tai tarvittaessa.

VAROITUS! Huolto- ja huoltotoimenpiteet tulee tehdä, kun takka on kylmä.

PUHDISTUS

Kun puupelletti poltetaan hitaasti, se tuottaa tervoja ja muita orgaanisia höyryjä, jotka yhdessä kosteuden kanssa muodostavat kreosootin (noen). Liallinen noen kerääntyminen voi aiheuttaa ongelmia savun ulostulossa ja jopa savukanava voi syttyä tulipaloon. Nuohoojan tulee suorittaa tämä tehtävä ja samalla tutkia savukanava. Puhdistustehtävissä savunvaimentimien irrottaminen on välttämätöntä noen putoamisen helpottamiseksi.

LASIN PUHDISTUS

TÄRKEÄÄ: Puhdista lasi vain sen ollessa kylmä, jotta se ei räjähtäisi.

Erityistuotteita voidaan käyttää. Älä käytä aggressiivisia tai hankaavia tuotteita, jotka tahraavat lasia.

LASIEN RIKKUMINEN: lasit kestävät 750°C:een asti eivätkä ole alttiina lämpöiskuille. Rikkoutuminen voi johtua vain mekaanisista iskuista (törmäykset tai oven raju sulkeminen jne.) Siksi sen vaihtaminen ei sisälly takuuseen.

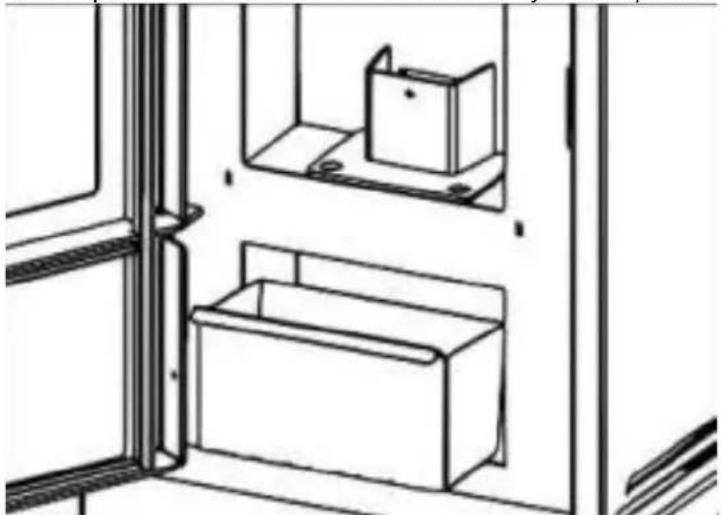

TUHKAN PUHDISTAMINEN

Kaikissa liesissä on tuhka-astia tuhkankeräystä varten.

Suosittelemme, että tyhjennät laatikon ajoittain (vähintään kerran päivässä), jotta palamisjäämät eivät pääse polttimeen tai partitilaan.

Tuhka on sijoitettava suljetulla kansilla varustettuun metallisäiliöön, kunnes tuhka on täysin sammunut, suljettu säiliö on asetettava palamattomalle alustalle tai maadoitettu ja etäällä palavista materiaaleista.

HUOMIO : tuhka pitää hiillos elossa pitkään!

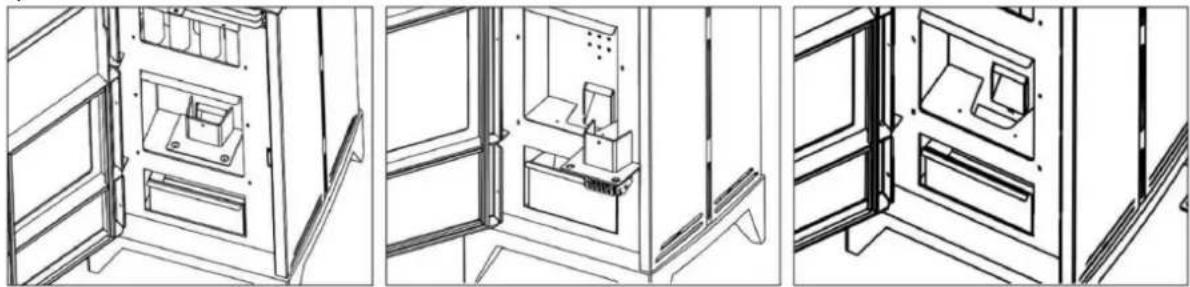

POLTTIN PUHDISTUS

Kun liekki muuttuu punaiseksi tai heikoksi ja siihen liittyy mustaa savua, se voi tarkoittaa, että siinä on tuhka- tai kalkkikerrostumia, jotka eivät estä takkaa toimimasta kunnolla, ja se on poistettava. Irrota poltin joka päivä yksinkertaisesti nostamalla se pois paikaltaan; puhdista se sitten tuhkasta ja mahdollisesta hilseestä kiinnittäen erityistä huomiota mahdollisten tukkeutuneiden reikien poistamiseen työkalulla.

Toimenpide on tarpeen varsinkin, jos käytät erilaatuisia rakeita. Tämän toiminnon tiheys määräytyy käyttötiheyden ja polttoaineen valinnan mukaan.

VAROITUS : Tarkista ennen lämmittimen käynnistämistä, että poltin on asetettu oikein.

PALOKAMMION PUHDISTUS

Polttokammion viikoittainen puhdistus poistamalla polttokammioon kertynyt tuhka pölynimurilla.

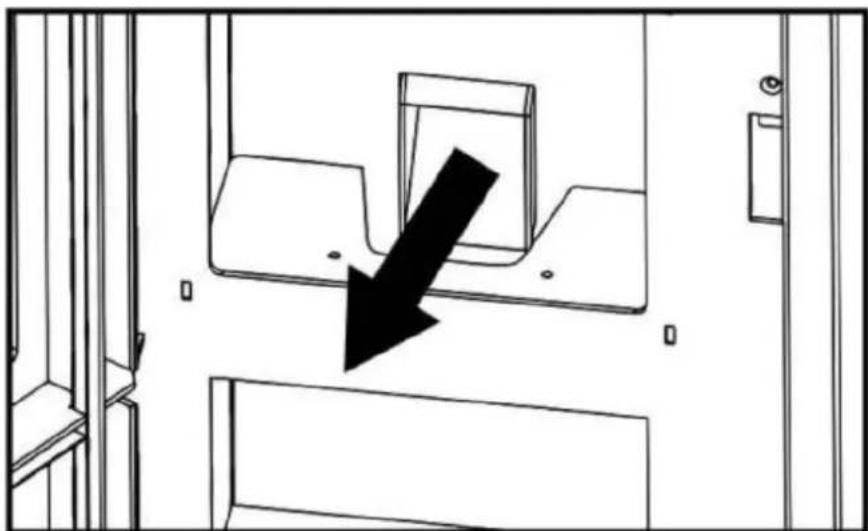

PELLETIN SYÖTTÖKANAVAN PUHDISTUS

Puhdista kaavin tai kylmien käsien apuvälineellä kanava, jota pitkin pelletti laskeutuu polttimeen, mahdollisesta kattilasta, joka saattaa hidastaa tai estää pelletin putoamisen.

Suosittelemme tämän toimenpiteen suorittamista 7-10 päivän välein oikean toiminnan ylläpitämiseksi.

Älä puhdista kiukaan ulkopintaa vedellä tai hankaavilla aineilla, koska ne voivat vahingoittaa takkaa. Käytä höyhenpyyhkettä tai hieman märkää riepua.

KAUSIKESKUKSET

Kun savupiippu ja takka on puhdistettu poistamalla tuhka ja muut jäämät, sulje kaikki ovet ja säätimet. Savupiippu on suositeltavaa puhdistaa vähintään kerran vuodessa. Tarkista sillä välin liitokset, sillä jos ne eivät ole hyvässä kunnossa (eivät sovi oveen), ne eivät takaa kiukaan asianmukaista toimintaa! Tästä syystä niitä olisi syytä muuttaa.

Kaikkien mekanismien tai liikkuvien osien puhdistus ja toiminta on tarkastettava.

Jos kiukaan asennuspaikassa on kosteutta, laita imukykyisiä suoloja laitteen sisään. Suojaa sisäosat neutraalilla vaseliinilla, jotta ulkonäkö säilyy koko ajan.

Huomautus "PRO" tarkoittaa, että tehtävän tulee suorittaa pätevä ammattilainen.
Ongelmien ratkaisminen

ONGELMA	MAHDOLLINEN SYY	RATKAISU
Takasta tulee savua	Sopimaton käyttö	Tarkista ensiöilman sisääntulo
	Savukanava on kylmä	Esilämmitä liesi
	Savukanava on tukossa	Tarkista, onko kanava ja liitin tukossa tai onko niissä liikaa nokea	"PRO"
	Savukanava on ylimitoitettu	Asenna sopiva halkaisija	"PRO"
	Savukanava on tiivis	Asenna sopiva halkaisija	"PRO"
	Tasapeli ei riitä	Lisää pituutta savupiippuun	"PRO"
	Savukanava, jossa on tunkeutumisia	Tiivistä osien väliset liitokset	"PRO"
	Kanavaan on kytketty useampi kuin yksi laite	Irrota loput laitteet ja sulje sisäänkäynnit	"PRO"
Ilma palaa	Palamisalue liian alhainen. Piirtämisen puute.	Käytä takkaa sopivalla alueella. Lisää ensisijaista ilmanottoa
	Liaallinen tuhkan kertyminen	Tyhjennä tuhkaastia usein
	Savukanava ei ulotu katon yläosaan	Lisää pituutta savupiippuun	"PRO"
Palaminen käsistä	Ovea ei ole tiivistetty kunnolla tai se on auki	Sulje ovi tai vaihda tiivistysnarut	"PRO"
	Liaallinen tasapeli	Tarkista asennus tai asenna vedonvaihtoventtiili	"PRO"
	Tulenkestävä tiivistekipsi on vaurioitunut	Tarkista saumat ja käytä tulenkestävää kittiä	"PRO"
	Savukanava on ylimitoitettu	Asenna sopiva halkaisija	"PRO"
	Voimakkaat tuulet	Asenna sopiva savupiipun koppa	"PRO"
	Huonolaatuinen polttoaine	Käytä hyvälaatuista polttoainetta
Riittämätön lämpö	Ensisijaisen ilman puute	Lisää ensisijaista ilmanottoa
	Savukanava ilman tunkeutumisia	Käytä eristettyä savupiippujärjestelmää
	Savupiipun muurattu ulkopinta on kylmä	Eristä savupiippu lämpöisesti	"PRO"
	Lämpöhäviö talossa	Tiivistä ikkunat, aukot jne

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN:

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli.

Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.
