BRUKSANVISNING WSS-01 MSW

Krav til installation

Ildsteder og fordybninger

- Fjern plastposen, og tag komfuret ned fra bundpanelet.

1. Monter holdestangen som vist.

Foringspaneler til ildsted

Forberedelse til drift

Sekundær luftkontrol

Multi Fuel Kit Valgfrit tilbehør

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Vedovn
Modell	MSW-WSS-01
Drivstofftype	Tre
Varmeeffekt [kw]	Maksimum: 9 (tre)Nominell: 5 (tre)
Energieffektivitet [%] Maksimum: 80 (tre)
Drivstoffgasstemperatur [°C] 281
CO-utslipp [%] 13, O2: 0,09 (tre)
Herdetemperatur [°C] >100
Luftutløpsrør [mm] 127
Minimum sikkerhetsavstand fra brennbare materialer [mm]	R=400B=100L=400
Dimensjoner [bredde * lengde * høyde; mm] 465*375*960
Vekt [kg] 72

Beskrivelse

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

Installasjon

Installasjonskrav

Ildsteder og utsparinger

Ovnen bør installeres på en overflate med tilstrekkelig bæreevne.

Dersom eksisterende konstruksjon ikke oppfyller denne forutsetningen, bør egnede tiltak (f.eks. lastfordelingsplate) iverksettes for å oppnå dette. Vær spesielt oppmerksom når du undersøker eksisterende bygningsarbeider for egnethet til å oppfylle følgende krav.

Ved installasjon av en ovn bør ildstedene ha en tilstrekkelig flat overflate til at en fast sitteflate for ovnskroppen kan plasseres under installasjonen. Steinarbeid, ujevn murstein, løse fliser etc. kan trenge ytterligere arbeid for å sikre at dette kan oppnås.

Ovnen skal installeres på en ikke-brennbar overflate som ikke er mindre enn 150 mm tykk (i samsvar med byggeforskriftene med mindre annet er spesifisert) med passende bæreevne og varmebestandighet. Det bør tas hensyn til utvidelse og sammentrekning av materialer som er montert opp til og i nærheten av apparatet.

I de fleste bygninger med solide betong- eller steingulv vil kravet oppfylles av selve gulvet, men merk ildstedet for å sikre at gulvbelegg holdes godt unna eller bruk ulike nivåer for å markere ildstedets omkrets.

Vær oppmerksom på at varm luft kan forårsake flekker over brannen på samme måte som vegger over radiatorer.

For å forhindre dette og oppsprekking anbefaler vi at all puss over brannen monteres med forsterkende ekspanderende netting i minst 220 mm over, og hele brannens bredde. Du bør også bruke et passende varmebestandig plaster som bør få tilstrekkelig tid til å tørke helt før du bruker ovnen, eller det er sannsynlig at det oppstår sprekker.

Vennligst se dataskiltet som fulgte med ovnen din for spesifikke minimumsavstander til brennbare mål.

Ideelt sett bør tilstøtende vegger være av passende ikke-brennbar konstruksjon, fortrinnsvis murverk.

I store peiser må du passe på at enhver støttebjelke er beskyttet av en 13 mm plate med varmebestandig brannplate plassert 12 mm fra overflaten med strimler av ikke-brennbart materiale. Pass på at det er et gap mellom et uisolert røykrørssystem og eventuelt brennbart materiale. Dette gapet må være minst 3X den ytre diameteren til røykrøret, eller 1,5X røykrørets diameter til ikke-brennbare overflater.

Vennligst konsulter avtrekksprodusentens spesifikasjoner for isolerte røykkanaler.

Luft til forbrenning

Alle ovner krever ventilasjon for å brenne sikkert og riktig. Det er en rekke krav som må oppfylles når du installerer en komfyr, for eksempel å ta hensyn til husets permeabilitet (luftgjennomtrengelighet er den generelle sivningen av luft inn i huset via lufteventiler, dører og vinduer osv.)

Det skal alltid være et permanent middel for å tilføre luft til forbrenning inn i rommet der ovnen er installert. Utsulting av luft vil føre til dårlig avtrekk og kan føre til at røyk lekker inn i rommet.

Hvis det er mer enn ett apparat i eiendommen, må hvert apparat forsynes med tilstrekkelig forbrenningsluft slik at alle apparater kan tennes samtidig.

Plasseringen av en luftventil må være slik at den ikke kan være utsatt for blokkering eller hindringer. Ideelt sett bør den også plasseres der det er usannsynlig å forårsake kald trekk. Den skal ikke plasseres i peisfordypningen.

Røykrør og skorsteiner

Krav

Ovnen skal kobles til et egnet og effektivt røykrør slik at forbrenningsprodukter (røyk) fra ovnen drives ut i uteluften. Husk at skorsteinstrekk er avhengig av fire hovedfaktorer:

• Røykgasstemperatur
• Røykrørshøyde
• Røykrør størrelse
• Røykrørsterminal

For å sikre et godt opptrekk er det viktig at røykgassene holdes varme, og at røykrørets størrelse passer til ovnen. Avslutningen av utløpet på toppen av røykrøret må også være i samsvar med byggeforskriftene. Minste effektive høyde på røykrøret må være minst 4,5 meter fra toppen av ovnen til toppen av røykrøret. Når det er varmt, bør trekket være mellom 0,1 og 0,2mb.

Trekningen av en skorstein / røykkanal kan variere i forskjellige værforhold.

En skorstein kan være i samsvar med forskriftene, men kan fortsatt være utsatt for trekk og lignende problemer. En skorstein som avsluttes over mønenivået er mindre sannsynlig å lide av slike problemer

Hvis en ny skorstein leveres, skal den fullt ut være i samsvar med de relevante byggeforskriftene som spesifiserer kravene til installasjoner for fast brensel. Egnede typer skorsteiner inkluderer følgende:

• Murskorstein: Bygget med leire eller betongforinger, eller et skorsteinssystem som oppfyller byggeforskriftene. Denne typen skorsteiner bør installeres i samsvar med byggeforskriftene og BS EN15287-1:2007.
• Fabrikklaget isolert skorstein: Samsvarer med BS 4543: Del 2 (ofte kalt klasse 1 prefabrikkert metallskorstein). Denne typen skorsteiner bør installeres i samsvar med byggeforskriftene og BS EN 15287-1:2007.

På grunn av den gradvise innføringen av europeiske skorsteinsstandarder vil skorsteiner spesifiseres i henhold til ytelsesbetegnelsen som definert i BS EN 1443 som dekker de generelle kravene til skorsteiner. Minste ytelsesbetegnelse som kreves for bruk med ovner med fast brensel er T450 N2 S D3.

Pass på at røykrørets diameter ikke er mindre enn diameteren på apparatets utløp.

Røykrøret og skorsteinsinstallasjonen må kontrolleres nøye av en kompetent person før montering av ovnen for å sikre at den er egnet og fungerer sikkert.

Hvis skorsteinen er gammel (dvs. bygget av murstein eller stein uten foring) eller åpnes for gjenbruk, bør det også utføres ytterligere kontroller og røyktesting som beskrevet i vedlegg E til det godkjente dokumentet J 2010-utgaven for å sikre røykrøret og skorsteinen er i god stand.

Kontroller at eksisterende røykrør er i god stand med egnet tilgang for oppsamling og fjerning av rusk.

Det er også viktig at det benyttes egnet røykrør (anbefalt minst 600 mm i lengde) i samsvar med byggeforskriftene for å koble ovnen til røykrøret i skorsteinen. Det bør gis egnet tilgang til røykkanalen for regelmessig inspeksjon og feiing av røykkanalene.

Installatøren bør overholde byggeforskriftens krav med hensyn til å levere en merknadsplate som gir detaljer om skorstein, røykrør, ildsted og installasjon av peis.

Skorsteinene skal være så rette som mulig. Horisontale løp bør unngås unntatt der det bakre utløpet på apparatet brukes, i så fall bør den horisontale delen ikke overstige 150 mm i lengde. Om nødvendig kan en kombinasjon av 45° og 90° bend brukes, så lenge summen av deres vinkler ikke er større enn 180° totalt. IE: fire x 45° bøyninger eller to x 45° og en 90° bøyning.

Hvis ovnen jobber hardt, men produserer svært lite ytelse til rommet, er det sannsynlig at det er for mye trekk i skorsteinen, og at varme suges ut av apparatet og opp gjennom skorsteinen. Hvis dette er tilfelle, anbefaler vi montering av en trekkstabilisator fremfor et røykspjeld, av hensyn til sikkerhet og effektivitet.

Montering av komfyren

For å gjøre ovnen enklere å manøvrere (og sikrere) anbefaler vi at du fjerner følgende deler som deretter kan monteres på nytt når ovnen er i sin endelige posisjon: Foringer, dør (for å forhindre at glasset går i stykker), halsplate og drivstoffholder.

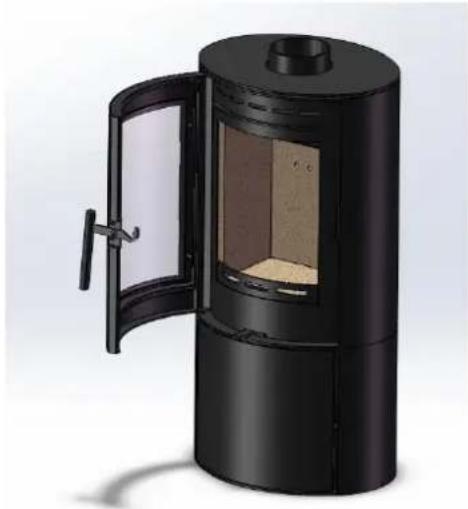

Pakker ut

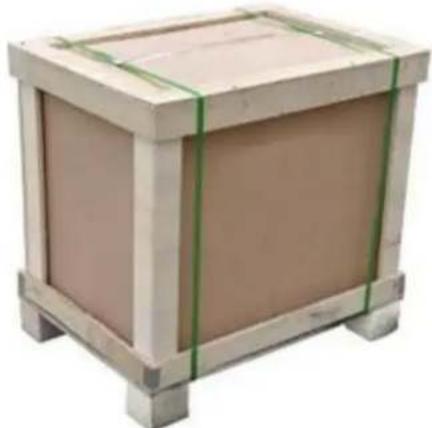

1. Fjern den ytre pakningen

- Fjern pakkestroppene forsiktig og løft av den øvre kassen.

• Ta ut plastposen og ta ned komfyren fra bunnpanelet.

• VIKTIG - Sørg for at plastposen kastes på riktig måte og holdes unna barn.

1. Åpne døren, ta ut alt innholdet. Plasser alle gjenstandene på en pappeske eller overflate som ikke vil ripe eller skade delene.

2. Monter røykrøret med de medfølgende settskruene og skivene. Mulighet for avtrekk bak eller øverst.

Hvis den øverste røykkanalen er påkrevd, fjern det monterte røykrørdekselet og sett på den bakre åpningen.

1. Monter holdestangen som vist.

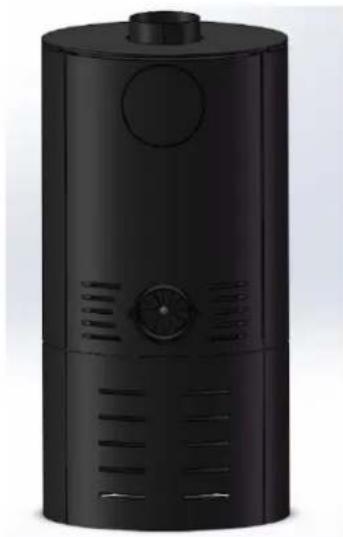

1. Monter det bakre ytre luftinntaket med settskruene og pakningene.

Fjerning av halsplaten og foringene

Halsplaten hviler på den bakre foringen og kanten innenfor den øvre kanten av døråpningen. Skyv opp på midten av halsplaten med den ene hånden. Med den andre, fjern den øvre bakre foringen og senk deretter halsplaten fremover fra kanten. Vri strupeplaten diagonalt for å tillate fjerning gjennom døråpningen. De resterende foringene kan nå fjernes. Igjen omvendt prosedyre for ommontering.

Montering av røykrørsutløpet

Røykrørsutløpet er pakket inne i apparatet. Avhengig av den spesielle installasjonen, kan røykstussens utløp enten monteres på topp- eller bakutløpet. Beslaget til tappen festes til ovnskroppen ved hjelp av 3no. M6 Firkantede bolter, skiver og muttere følger med. Merk, sørg for at taupakningen er på plass før du strammer festene helt. Et veldig tynt lag brannsement kan også påføres på de parrende overflatene.

Varmeplaten eller noen ganger referert til som en blanking plate, vil bli levert inne i komfyren. Igjen kan dette monteres på begge uttakene på apparatet og er avhengig av installasjonskravene. Monteringen gjøres enkelt ved å bruke de medfølgende M6-mutrene og skivene (ingen bolter kreves da bolter er fabrikkmontert på varmeplateskiven). Igjen kan brannsement brukes sammen med den selvklebende taupakningen.

VIKTIG! Ved montering av røykrør og varmeplate, sørg alltid for at taupakningen er montert. Unnatelse øre det kan føre til lekkasje av eksosgass inn i eiendommen og potensiell karbonmonoksidforgiftning.

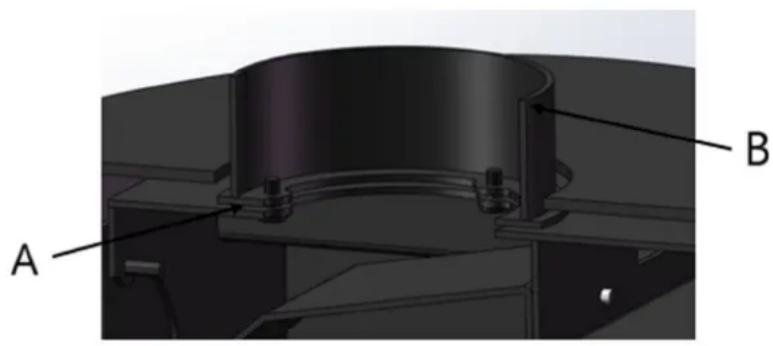

Koble tapputløpet til røykrørsystemet

Røykrøret må monteres på innsiden av utløpstussen som vist på bildet nedenfor angående rør- og rørtilpasning.

Unnlatelse av å gjøre dette kan føre til at søl av kondens renner ned i røykrøret. Brannsement bør brukes for å lage en lufttett forsegling mellom røykrøret og tupp.

A- Taustetningsskjøt
B- Spigot

Firebox Liner Paneler

Firebox liner paneler brukes på siden, baksiden og hver side av den roterende risten til bunnen av apparatet. Ovnen vil bli levert med foringspanelene in situ; det kan imidlertid være lettere å fjerne disse under installasjonen.

Bruk

Advarsler

• Alle sylinderovner MÅ IKKE kobles til et felles røyksystem.
  Merk: Klassifisering av disse apparatene er kun for periodisk bruk.
• Ikke bruk aerosolspray eller andre brennbare materialer i nærheten av apparatet når det er i bruk. Ikke bruk apparatet som en forbrenningsovn.
• Bruk kun anbefalt drivstoff, STRENGT INGEN uegnet og ikke-anbefalt drivstoff eller materialer eller flytende drivstoff tillatt.
• Ren petroleumskoks eller bituminøst huskull må IKKE brennes i dette apparatet. Bruk av disse drivstoffene vil ugyldiggjøre apparatgarantien.
• Sørg for at luftinntaksgrillene til boligen ikke er blokkert eller kan bli blokkert.
• Forsiktighet må utvises under bruk av apparatet da både innvendige og utvendige overflater vil være varme å ta på, bruk votten når apparatet er i drift.
  • En brannvakt i samsvar med BS 8423: 2002 bør brukes i nærvær av barn eller eldre mennesker.
  • Overhold alltid avstandene til brennbare materialer som angitt på apparatets typeskilt og i avsnittet om tekniske data i denne håndboken. Sørg for at ingen myke møbler eller brennbare materialer er mottakelige for varme som stråler ut fra apparatet.

• Under INGEN omstendigheter skal ovnen brukes i lengre perioder med hovedbranndøren åpen. Dette vil føre til en overtenningssituasjon og vil føre til alvorlig skade på ovnen og avtrekkssystemet.
- Å ignorere advarslene kan føre til skader på personer og/eller eiendom.
- Det er viktig at apparatet har tilstrekkelig lufttilførsel for forbrenning og ventilasjon. Åpninger tilveiebrakt for dette formålet skal ikke begrenses eller tildekkes.
• Se retningslinjer for helse og sikkerhet for råd om håndtering av tunge og/eller store gjenstander

Anbefalt drivstoff - Woods

Som et naturlig og fornybart brensel er ved førstevalget for brenning, men å brenne ved krever litt innsats og planlegging.

Alle tresorter er egnet (selv om løvre er å foretrekke) forutsatt at det er godt krydret og har et fuktighetsinnhold under 20 %. Dette innebærer vanligvis at tømmeret har blitt lagret slik at fuktighet kan fordampe i minst 9 måneder når det gjelder mykt tre, og minst 24 måneder når det gjelder hardt tre. Vi anbefaler at ved generell brenning kløyves i vedkubber med en diameter på ikke mer enn 100 mm (4 tommer).

Hvis du ser tegn til klebrig tjære inne i apparatet eller skorsteinen når du brenner ved, er veden din grønn eller for våt og krever ytterligere krydder. En elektronisk fuktighetsmåler kan fås for å bestemme fuktighetsinnholdet i vedbrenselet ditt. Våt ved må ikke brukes da dette vil bidra til dannelse av tjære og kreosot som i ekstreme tilfeller kan renne ned i pipen i flytende form. Dette vil skade både skorsteinen og apparatet alvorlig og øke risikoen for pipebrann.

Driftsforberedelse

1. Produktet er konstruert for å betjenes med brandøren(e) lukket til enhver tid, bortsett fra påfylling (når den er tent) eller rengjøring (når den er kald).

2. Forlat aldri apparatet uten tilsyn i lengre tid med døren(e) åpen. Før du tenner ovnen for første gang, sjekk med installatøren at:

3. Installasjon og alt byggearbeid er fullført.

4. Skorsteinen er solid, har blitt feid og er fri for hindringer.
5. Byggeforskrifter og eventuelle lokale vedtekter har blitt fulgt under installasjonen.
6. Alle brannboksforingspaneler og halsplate er på plass.
7. Skorsteinstrekket er kontrollert og er innenfor spesifikasjonen (mellom 0,1 mb til 0,2 mb, eller 10-20 pascal). Dette sikrer at ovnen din vil fungere forutsigbart og effektivt.
8. Karbonmonoksiddetektor er riktig installert i samme rom som apparatet.
9. Egnet tilrettelegging for forbrennings- og ventilasjonsluft, avhengig av byggeforskrifter er utført av installatøren.

10. Det må tas hensyn til behov for ekstra ventilasjon dersom en annen varmekilde som trenger luft samtidig skal driftes. Hvis det foreslås montert en avtrekksvifte på et tilkoblingsområde i huset, etter at ovnen er installert, bør profesjonell rådgivning søkes fra en kvalifisert ingeniør.

11. Sørg for at du har lest og forstått disse instruksjonene før du fyrer opp.

12. Bruk alltid egnede brannhansker när du fyller på ovnen. Hold alltid den varme hansken unna åpen ild og gnister när du fyller på apparatet.

13. Det anbefales at du fyrer opp et lite bål de første dagene av bruk for å herde malingen og la avstøpningene slappe av.

14. Du kan høre at produktet produserer klikkelyder eller tikkende lyder mens det varmes opp eller avkjøles. Dette er helt normalt og forårsakes av utvidelse og sammentrekning av ståkomponentene i ovnen när temperaturen endres.

Produktet krever luft for å fungere, denne kommer inn nederst på baksiden av apparatet.

Avhengig av installasjon, kan et valgfritt direkteluftsett kjøpes som tilkoblingspunkt for installasjonskravene for direkte luftmating/kanal.

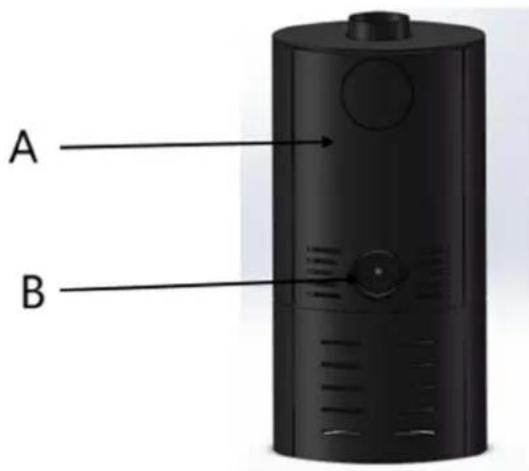

A B

A- Komfyr sett bakfra
B- Luftinntak til luftkontroller

Merk: Ikke dekk til eller delvis blokker luftinntaksåpningene til apparatet.

Sekundær luftkontroll

Den sekundære luftkontrollen regulerer luften som kommer inn i brannkammeret, og tilfører et overtrekk av luft til drivstoffbedet, sammen med tilførsel av luft foran glasspanelet i dørmontasjen. Dette er også kjent som luftvaskesystemet.

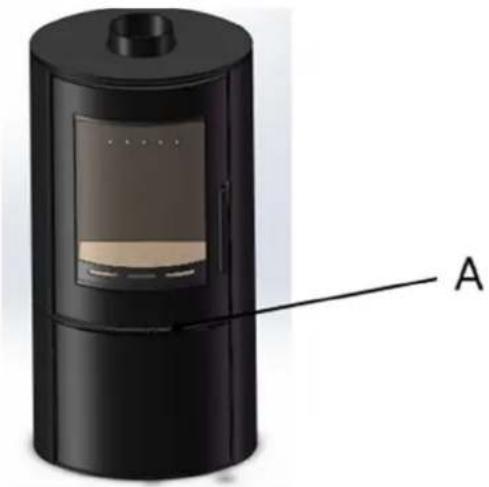

A- Sekundær og tertiær luftkontrollplassering

Kontrollen har en intern roterende plate med spor, plassert inne i apparatets kropp og er plassert under høyre hjørne av branndørenheten, når man ser på fronten av apparatet.

Ved å skyve kontrollknappen utover, så langt det går, oppnås den helt åpne posisjonen, se figur A. Skyv den innover vil stenge/redusere luften som vist i figur B.

Fig. A. Helt åpen posisjon

Fig. B. Lukket/redusert posisjon

Tenning av komfyren

Røykkontrollområder

Vennligst sjekk om boligen din ligger i et røykkontrollområde før installasjon eller bruk.

Betjening med døren åpen

Drift med døren åpen kan forårsake overflødig røyk. Apparatet MÅ IKKE brukes med apparatdøren åpen, med mindre det er angitt i instruksjonene.

Spjeld/luftkontroller venstre åpne

Drift med luftkontroller eller apparatspjeld åpne kan forårsake overflødig røyk. Apparatet må ikke brukes med luftkontrollene, apparatspjeldet eller døren(e) åpne, med mindre det er angitt i disse instruksjonene.

Brennende ved

Når ved brennes, er det faktisk de flyktige gassene som frigjøres fra veden som brenner, og dette krever god tilførsel av luft som kommer fra over brenselet. Av denne grunn vil vi bruke alle luftinntakene mens vi tenner ovnen, men vil da redusere dette til luft som kommer fra luftvaskesystemet og over trekk. Så mye som 40 % av varmen fra vedfyring kommer fra sekundærforbrenning og dette kan bli alvorlig hemmet av luft som kommer inn i brannboksen fra under brenselet.

1. Sett opp bålet ved å legge flere lag med tørr opptenningsved i et rutemønster på kryss og tvers på toppen av riststengene. Bruk av to eller tre tennere kan hjelpe til med å tenne opp.
2. Åpne sekundærluftkontrollene helt og tenn tennene og/eller veden.
3. Etter at tenningen har tatt lys, bør du nesten lukke brandøren og la den stå på gløtt med ca. 10 mm. Dette vil hjelpe avtrekkstrekk under den første opptenningen av bålet.
4. Røyktemperaturen og trekket bør etableres etter fem minutter, og opptenningen reduseres til et glødebed. Fyll ovnen forsiktig med godt krydret ved og lukk brandøren helt.

Advarsel-Røyk/røykutslipp

Riktig installert, med egnet røykrør eller skorstein, drevet og vedlikeholdt på riktig måte, vil ikke dette apparatet avgi røyk inn i boligen. Av og til kan det oppstå røyk ved avaske og fylling av drivstoff.

VIKTIG! Slutt å bruke apparatet hvis du lukter røyk eller ser røyk slippe ut.

Hvis røykutslipp vedvarer, bør følgende umiddelbare tiltak iverksettes:

• Åpne dører og vinduer for å ventilere rommet.
  • La brannen dø eller slukke og kast drivstoff fra apparatet på en sikker måte.
  • Se etter blokkering av røykrør eller skorstein, og rengjør om nødvendig.

Søk ekspertråd fra din godkjente installatør.

Ikke forsøk å tenne bålet på nytt før årsaken til røykutslippet er identifisert og korrigert.

Tanking på en lav brannseng

Hvis det ikke er nok brennende materiale i brannbunnen til å tenne en ny drivstoffladning, kan det oppstå for høy røykutslipp. Påfylling av drivstoff må utføres på en tilstrekkelig mengde glødende glør og aske til at den nye drivstoffladningen vil antennes innen rimelig tid. Hvis det er for lite glør i brannbedet, legg til egnet opptenning for opptenning for å hindre for mye røyk.

Viktige merknader om bruk, for å oppfylle kravene til røykekontrollfritak:

- Lad alltid opp på varme glør.

Sylinder vedfyrt 5KW komfyr

• Ikke la apparatet være uten tilsyn før flammene er godt etablert.
  • Periodisk utbrenning av drivstoffleien ved høy effekt for å forbrenne gjenværende kull.

Ytterligere informasjon

Redusert forbrenning (langsom forbrenning)

Når ved brennes sakte i et lukket apparat (f.eks. luftkontroller på minimumsinnstilling), produserer det fuktighet og tjære, som vil skape kondens og avleiringer i skorsteinen. Denne effekten kan minimeres ved å brenne hardt i en kort periode, femten til tjue minutter to ganger om dagen.

For å unngå skorsteinsproblemer bør ikke apparatet brennes med redusert brennhastighet uten en periode med rask brenning. Rask brenning er når ovnen brennes med en "livlig flamme" og høyere temperatur. Vi fraråder på det sterkeste å fyre opp bålet med ved og redusere luftinntakene før du forlater ovnen for å slukke (kanskje når du legger deg til sengs), da dette kan føre til avkjøling av ovnen og røykrøret som også resulterer i ufullstendig forbrenning, sotavleiringer og høye nivåer. av forurensende gasser som slippes ut i miljøet.

Over skyting

IKKE overfyr apparatet. Å fyre ovnen på maksimalt i lengre perioder kan føre til overtenning. Hvis skorsteinskontakten eller huset lyser rødt, blir apparatet overtent, og dette kan føre til brann i skorsteinen. Andre tegn inkluderer vridning og en rød oksidfarging vil demonstrere overoppheting av indre deler, kroppsmaling som har blitt støvete hvit er også en indikasjon på slik bruk.

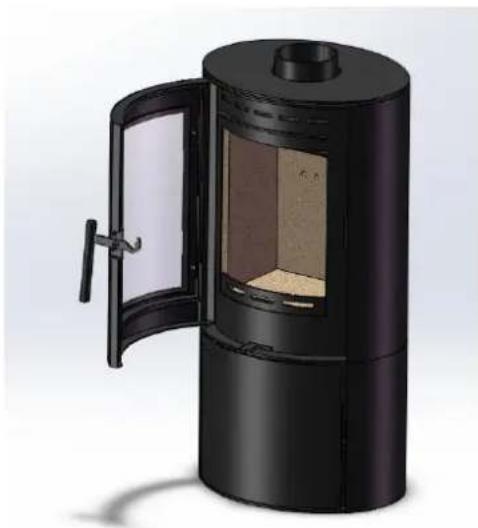

Skorsteinsbranner

Brukt på riktig måte, med riktig drivstoff og regelmessig vedlikehold skal det aldri oppstå en skorsteinsbrann, men i tilfelle en skorsteinsbrann bør følgende prosedyre iverksettes uten forsinkelse:

• Ring brannvesenet - DIAL 999
- Lukk umiddelbart alle luftinntaksforsyningene på apparatet for å redusere lufttilførselen til ovnen.
- Flytt møbler og brennbare gjenstander vekk fra området rundt ovnen, for å redusere brannfaren og gi tilgang for brannvesenet.
- Sørg for at tilgang til loftet er tilgjengelig.
- Evakuer eiendommen.

Perioder med ikke-bruk (sommermåneder)

Sørg for at ovnen forblir ren og bevegelige komponenter er godt smurt med en vannavvisende korrosjonshemmer for sommermånedene (i perioder med langvarig ikke-bruk). Hvis mulig, oppbevar halsplaten utenfor komfyren. Kontroller alle bevegelige komponenter med jevne mellomrom for å sikre at de beveger seg fritt. Tillat luftbevegelse gjennom ovnen ved å åpne kontrollen(e) for primærluftinntak til omtrent halvveis, åpne eller la døren stå på gløtt. Dette vil tillate en fri strøm av luft gjennom apparatet og forhindrer dermed fuktighet og kondens i ovnen og skorsteinen. Dette forebyggende vedlikeholdet vil sikre at ovnen din holder seg i best mulig stand de kommende vintermånedene.

Multi Fuel Kit Valgfritt tilbehør

For å pusle med risten, må hovedbranndøren være åpen, åpne branddøren forsiktig.

Multi Fuel Kit Valgfritt tilbehør montert gåtespak, bruk hansken, flytt spaken fra venstre mot høyre, gjentatte ganger, til glør-/askebunnen er redusert.

Note: Hvis denne prosedyren utføres kraftig og deretter aske som slippes ut fra brennkammeret, bør det utvises forsiktighet for å unngå at dette skjer.

ADVARSEL! Sørg for å bruke en hanske

Det må utvises ekstrem forsiktighet hvis apparatet er under brann, fare for skade eller brannskader.

Askefjerning

Askebeholderen skal tømmes när askenivået när toppen av askebeholderen. Asken skal under ingen omstendighet tillates å bygge seg opp til å berøre undersiden av risten, da dette vil redusere levetiden til risten.

For å fjerne askebeholderen, BRUK ALLTID hansken og betjeningsverktøyet.

• Åpne døren til ovnen, og ta en liten pause når den står på gløtt for å la ilden tilpasse seg den økte lufttilførselen.
• Sett gaffelenden av betjeningsverktøyet inn i askebeholderen (se fig. 9.).
• Trekk askebeholderen forsiktig ut av askebeholderen.
• Tøm asken i en passende metallbeholder. Sett askebeholderen inn i komfyren, reverser prosedyren ovenfor og lukk brandøren.

ADVARSEL! Aske kan være veldig varmt! Vær forsiktig så du ikke brenner hender eller husholdningsgjenstander med fallende glør.

Du kan finne en komplett liste over reservedeler og forbruksvarer som foringer, erstatningsristdeler og halsplater samt gjenstander for å forbedre dets visuelle utseende og effektivitet, for eksempel komfyrmaling og tausett.

Det er verdt å merke seg at montering av ikke-offisielle deler til ovnen din vil ugyldiggjøre garantien.

Klassifikasjon

Alle sylinderovner er klassifisert som intermitterende drift. Dette betyr at for å gi nominell nominell ytelse, må du fylle drivstoff i minimum 45 minutter for ved eller 1 time for fast brensel, som angitt i EN 13240:2001 og 13240-A2:2004.

Ugunstige værforhold

Hvis ovnen din på grunn av ugunstige værforhold ikke fungerer som den skal og får ovnen til å avgi røyk, må du ikke behandle det som en plage, denne røyken vil indikere at karbonmonoksid slippes ut i rommet. Slukk ovnen ved å redusere fyringshastigheten, åpne vinduer og la ovnenes brennstoff brenne ut før du lukker vinduene. Den sannsynlige årsaken er utilstrekkelig trekk, sjekk avtrekksveier og få skorsteinen testet for røykrørstrykk.

Dørglass

Dørglasset skal forbli klart under normal brenning. Men under visse forhold, som for eksempel brenning i lav eller langsom hastighet, ved bruk av fuktig ved eller brenning over natten, kan glasset bli svart. For å avhjelpe dette, bruk apparatet raskt. Alternativt når ovnen er kald, åpne døren og rengjør innsiden av glasset med en fuktig klut eller med glassrens.

Branndørhåndtak

OBS!!!

• Det må utvises forsiktighet ved åpning og lukking av branndøren, da eventuelle omkringliggende overflater vil være SVÆRT VARME.
• Bruk alltid de varme hanskene när du bruker branndøren - fare for personskade kan oppstå.
  • Forsiktighet må utvises når du fyller på apparatet, hold hansken unna åpen ild og gnister.

Vedlikehold

Behovet for regelmessig vedlikehold på komfyren vil sikre sikker og effektiv bruk av apparatet. Følgende vareliste bør kontrolleres og inspiseres av en kompetent person eller ingeniør regelmessig.

MERKNAD! Sørg for at ovnen ikke er tent og kald før du prøver å inspisere elementene nedenfor.

Justering av dørhengslene

Når apparatet har vært under brann i en periode, kan det se ut som om branndøren har beveget seg ut av justering i forhold til døråpningen eller låsen. Dette er ganske normalt og på grunn av setningen av støpingen. Det kan være mulig å stramme festeskruene på hengselenheten.

Liners / Firebricks

Komfyrforingene (også kjent som firebricks) kan bli sprukket etter lange perioder med mye bruk eller etter å ha blitt slått av påfylling av drivstoff eller en dårlig rettet ildstav. Hvis foringene fortsatt forblir på plass og er i stand til å støtte seg selv på riktig måte, er det ikke nødvendig å erstatte dem. Sprukne foringer vil i seg selv ikke påvirke ytelsen til ovnen.

Halsplate

Halsplaten kan fjernes fra komfyren; ved å løfte strupeplaten og fjerne den bakre foringen, vil dette la baksiden av strupeplaten svinge ned. Løsne frontleppen på halsplaten fra den øvre plasseringsbraketten. Roter halsplaten, diagonalt over brennkammeret, og manipuler platen gjennom døråpningen.

Eventuelle akkumulerte avleiringer bør renses bort, dette gjøres best med en børste. Mens du gjør det, inspiser halsplaten for skader.

Branndørforsegling

Taupakningen rundt kantene på hovedbranndøren bør også kontrolleres. Se etter tegn på frynsing, avskalling eller at endene ikke møtes. Hvis tauet ikke klarer å lage en god tetning med ovnskroppen, bør det skiftes ut. En dårlig tetning vil redusere din evne til å kontrollere brennhastigheten og dens effektivitet, samtidig som den fører til en økning i varmetap gjennom røykrøret.

Sprukket glass

Det anbefales ikke å bruke ovnen med sprukket glass, dette kan føre til overtenning på grunn av luft som lekker inn i brennkammeret og det kan svikte helt og føre til personskade eller brann.

Du bør slutte å bruke ovnen til den er reparert.

Skorstein / røykrør feiing

Feiing bør utføres med en bustbørste og stenger av passende størrelse for å passe størrelse og type skorstein. Som med alle apparater er regelmessig feiing av røykkanalen/skorsteinen avgjørende for å unngå farer for blokkering og utslipp av giftige gasser. Tilgang for rengjøring bør også innarbeides i skorsteinen (f.eks. sotdør eller tilgang gjennom registreringsskilt etc.)

Det er viktig at avtrekksforbindelsene, røykrøret og skorsteinen rengjøres før tenning etter en lengre periode uten bruk.

Delediagram

Utvendig

A B C D

E F

Artikkelnummer	Beskrivelse
A	Branndørmontering
B	Luftkontroller
C	Topp avtrekksutløp(MERK: Topp- og bakre røykrør kan byttes ut og vil avhenge av installasjonen.)
D	Branndørhåndtak
E	Avløp bak(MERK: Topp- og bakre røykrør kan byttes ut og vil avhenge av installasjonen.)
F	Luftkanaldeksel

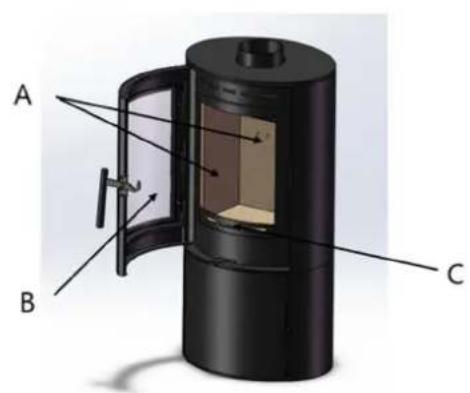

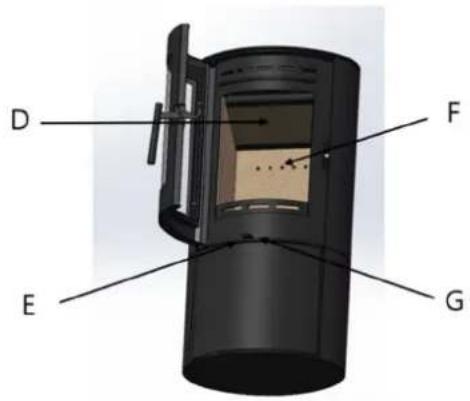

Innvendig

A B C

D F E G

Artikkelnummer	Beskrivelse
A Brannboksforinger (sider og bak)
B	Branndør
C	Drivstoffbeholder
D	Halsplate
E	Sekundær
F	Tertiæruttak
G	Tertiær

Glass

luftkontroll

luftkontroll

Installation av kaminen
