BRUKSANVISNING RS 29 18.0 C Flex

7 Pendulslagskontakt

8 Tænd-/sluk-knap

Pendulslagskontakten må kun aktiveres, när savklingen står stille!

Arbeid med pendelslag

FORSIKTIG!

Pendelslagbryteren må bare aktiveres när sagbladet er i ro!

Buller och vibrationer 87

Bruksanvisning 88

Underhåll och skötsel 90

Anvisningar gällande avfallshantering .. 91

C €-överensstämmelse 91

Ansvarsfriskrivning 91

Använda symboler

WARNING!

Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en potentiellt farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Använd ögonskydd!

Använd hörselskydd!

Skrotningsanvisning för den gamla maskinen (se sida 91)!

Tekniska data

Batteridriven tigersåg RS	29 18.0
Märkspänning V 18
Batteri AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Tomgångsslagtal	min-1	0–3100
Slaglängd mm 29
Max. materialtjocklek– Metall– Metallrör– Plaströr– Trä	mm mm mm mm	18 100 200 180
Vikt motsvarande "EPTA-procedur 01/2003" (utan batteri)	kg 2,9
Vikt batteri 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

RS 29 18.0

SV

Översikt

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Såganhåll

2 LED-belysning

För att lysa upp arbetsytan.

3 Verktygshållare

4 Låsanordning verktygsfäste

5 Låsanordning såganhåll

6 Främre handtag

7 Omkopplare för pendelfunktion

8 Strömställare

För till- och frånkoppling samt acceleration upp till maximalt slagtal.

13 Frigöringsknapp för batteri

14 Batteriets laddningsindikering

15 Typskylt *

* ej synlig

SV

RS 29 18.0

För din säkerhet

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Läs innan elverktyget tas i bruk noggrant igenom och följ

– den föreliggande bruksanvisningen,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr: 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Men det finns ändå risk för att användaren eller personer i närheten skadas när maskinen används. Det finns även risk för materiella skador. Elverktyget får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ.

Fel som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Den batteridrivna tigersågen är avsedd

• för yrkesmässig användning inom industri och hantverk,
• för sågning i metall, plast och trä
• för sågning i kakelplattor och keramik
• för rak sågning och kurvsågning
• för kapning av rör
• för användning med lämpliga och av tillverkaren för denna maskin rekommenderade verktyg.

Säkerhetsanvisningar för tigersågar

Håll alltid maskinen i de isolerade handtagen när du utför arbeten som innebär att verktyget kan träffa dolda strömledningar eller den egna nätsladden. Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
Håll händerna på avständ från sågens arbetsområde. Håll inte under arbetsstycket. Vid kontakt med sågbladet finns risk för skador.
■ För endast elverktyget mot arbetsstycket när det är tillkopplat. Annars finns risk för bakslag om insatsverktyget fastnar i arbetsstycket.
Se till att såganhållet alltid ligger an mot arbetsstycket vid sågning. Sågbladet kan fastna, vilket kan leda till att du tappar kontrollen över elverktyget.
■ Stäng av elverktyget efter avslutat arbete och dra inte ur sågbladet ur snittet förrän det har stannat helt. På så sätt undviker du bakslag och kan lägga ifrån dig elverktyget på ett säkert sätt.
■ Använd endast oskadade, felfria sågblad. Böjda eller slöa sågblad kan brytas av eller orsaka bakslag.
■ Bromsa inte sågbladet genom att trycka det åt sidan när du har stängt av elverktyget. Sågbladet kan skadas, brytas av eller orsaka bakslag.
Spänn fast materialet ordentligt. Stötta inte arbetsstycket med handen eller foten. Vidrör inga föremål eller marken med sågen när den är igång. Det medför risk för bakslag.
Använd lämpliga detektorer för att hitta dolda försörjningsledningar eller kontakta den lokala leverantören. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Att såga i en vattenledning innebär risk för materiella skador och elstötar.

RS 29 18.0

SV

Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan börja brinna eller explodera.
Vänta tills elverktyget har stannat helt innan du lägger det ifrån dig. Insatsverktyget kan fastna och göra att man tappar kontrollen över elverktyget.
Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare på plats än med handen.

Särskilda säkerhetsanvisningar

■ Använd endast originalbatterier med den spänning som anges på ditt elverktygs typskylt. Om andra batterier används, t.ex. kopior, rekonditionerade batterier eller främmande fabrikat, finns det risk för person- och sakskador till följd av exploderande batterier.
Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är avsedd för en viss typ av batterier används för andra batterier finns det risk för brand.
På grund av spetsiga föremål som t.ex. en spik eller skruvmejsel eller på grund av yttre kraftpåverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan börja brinna, röka, explodera eller överhettas.
■ Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion.
■ Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.
■ Bearbeta ej material som avger hälsovådliga ämnen (t.ex. asbest).
■ Använd endast självhäftande dekaler för att märka elverktyget. Borra ej hål i huset.

Buller och vibrationer

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta bullernivå under typiska förhållanden ger följande värden:

• Ljudtrycksnivå: 90 dB(A);
  – Ljudeffektnivå: 101 dB(A);
• Osäkerhet K: 3 dB.

Sammanlagt svängningsvärde:

- vid sågning i trä:

– Emissionsvärde a_h : 20,2 m/s ^2
- Osäkerhet K: 1,5 m/s ^2

OBS!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

i OBS!

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan tydligt höja svängningsbelastningen över hela livslängden.

För en exakt bedömning av svängningsbelastningen bör den tid då verktyget är avstängt, eller då det är igång men inte används, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Inför extra säkerhetsrutiner för att skydda användaren mot vibrationer, till exempel: underhåll av elverktyg och insatsverktyg, att händerna hålls varma, organisering av arbetsprocesser.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

SV

RS 29 18.0

Bruksanvisning

Före idrifttagning

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och att inga transportskador uppstått.

OBS

Vid leveransen är batterierna inte helt laddade. Ladda batterierna helt innan maskinen används första gången. Se bruksanvisningen till laddaren.

Sätta i/byta batteri

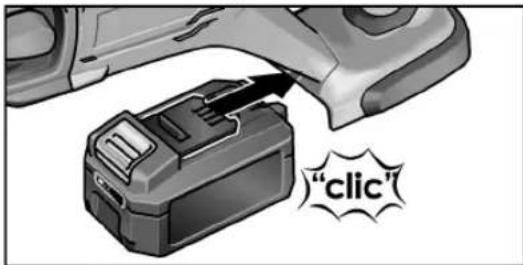

■ Tryck in det laddade batteriet i elverktyget tills batteriet snäpper fast helt.

"click"

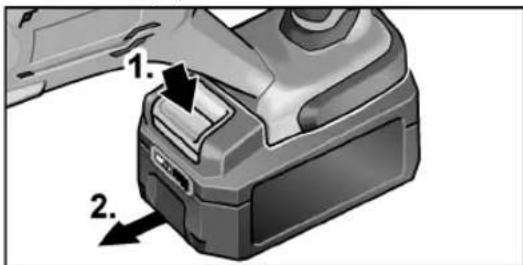

■ För att ta ur batteriet, tryck på frigöringsknapparna (1.) och dra ur batteriet (2.).

Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakten, vilket innebär explosions- och brandfara!

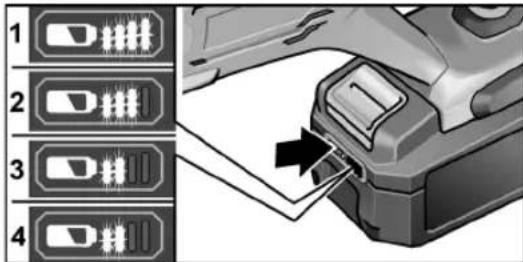

Batteriets laddningsnivå

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

1 2 3 4

Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut. Indikeringen slocknar efter fem sekunder.

OBS

Läs anvisningarna för laddning av batteriet i bruksanvisningen till laddaren.

Montering/byte av sågbladen

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

VAR FÖRSIKTIG!

Insatsverktyg kan bli heta. Använd skyddshandskar!

Välj rätt sågblad för det material som ska bearbetas. Se tillverkarens katalog för information om vilka sågblad som kan användas.

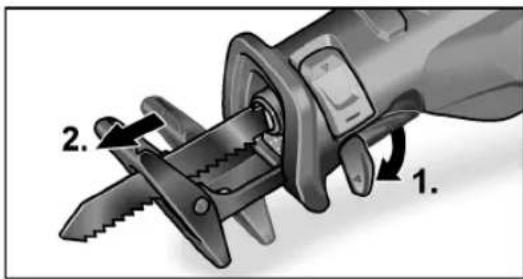

■ Fäll ut låsanordningen till verktygsfästet och tryck den nedåt (1.).
■ Dra det använda sågbladet framåt ur verktygsfästet.

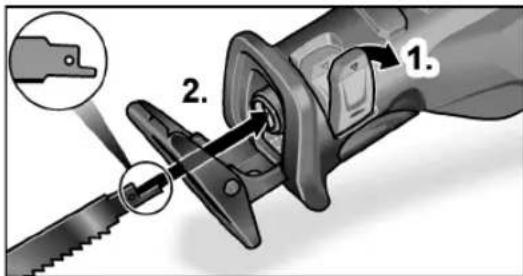

■ Sätt i sågbladet i verktygsfästet och skjut in det tills det tar stopp (2.).
■ Lås låsanordningen till verktygsfästet.

RS 29 18.0

SV

Justering av såganhållet

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

Såganhållet ska alltid ligga an mot materialet vid sågning för att undvika överdrivna vibrationer.

Genom justering av såganhållet kan till exempel sågbladets skärdjup begränsas.

■ Tryck såganhållets låsanordning nedåt (1.).

1. 2.

■ Ställ in såganhållet på det djup som behövs (2.).
■ Tryck såganhållets låsanordning uppåt tills det tar stopp.

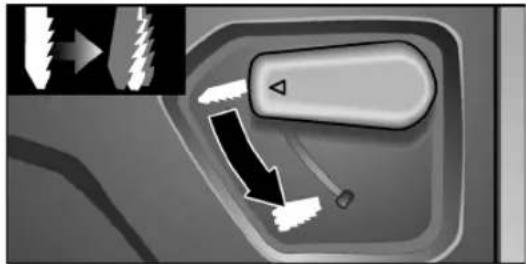

Arbete med pendling

VAR FÖRSIKTIG!

Omkopplaren för pendling får endast manövreras när sågbladet inte rör sig!

• Utan aktiverad pendling utför sågbladet endast horisontala rörelser. Detta lämpar sig framför allt för kapning av metall. Använd även denna inställning om en mycket god snittyta behövs vid sågning i trä.
  – Vid aktiverad pendling utför sågbladet horisontala och vertikala rörelser (pendelrörelser). Detta lämpar sig framför allt för snabb kapning av trä. Kvaliteten på snittkanten blir sämre.

Aktivering av pendlingen:

■ Tryck omkopplaren för pendelfunktionen nedåt tills det tar stopp.

■ Tryck omkopplaren uppåt tills det tar stopp för att stänga av pendlingen.

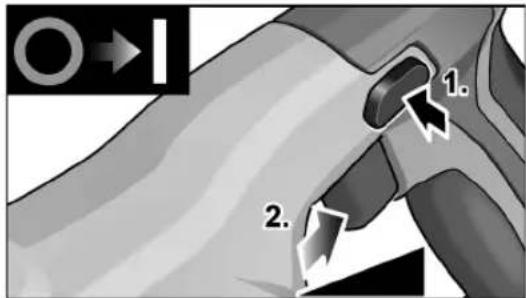

Till- och frånkoppling av elverktyget

O→I 1. 2.

■ Tryck på tillkopplingsspärren (1.).
■ Håll strömställaren intryckt (2.). Elverktyget startar.
■ Släpp tillkopplingsspärren.

Elverktygets strömställare gör det möjligt att öka slagtalet långsamt upp till maximalvärdet.

När elverktyget är tillkopplat lyser LEDbelysningen upp arbetsytan.

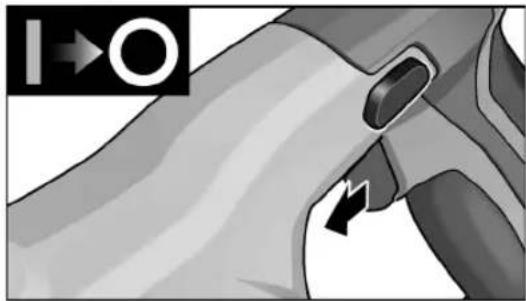

Maskinens frånkoppling:

■ Släpp strömställaren.

Håll alltid elverktyget med båda händerna!

■ Spänn fast det arbetsstycke som ska kapas i ett skruvstycke om det är möjligt.
Sågen har ett såganhåll. Detta bidrar till att reducera vibrationer. Dessutom gör det att snitten får räta vinklar.
■ Efter frånkoppling fortsätter sågklingan att rotera en kort stund.
■ Ta aldrig i sågbladet direkt efter användning. Det kan vara mycket hett.

Sågning i metall

Använd smörjmedel längs snittet vid sågning i metall. Detta förhindrar att materialet blir för varmt.

Sågning i trä

Sätt sågen i rät vinkel mot arbetsstycket. För sågen med jämnt tryck genom träet och tryck såganhållet mot arbetsstycket.

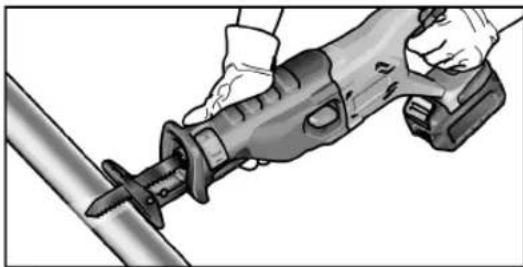

Sågning direkt vid väggen

Tack vare bimetall-sågbladens elasticitet är det möjligt att kapa rör som går längs med väggen. Använd ett tillräckligt långt sågblad som är längre än rörets diameter. Lägg an sågbladet mot väggen så att böjen ligger utanför arbetsstycket som ska sågas.

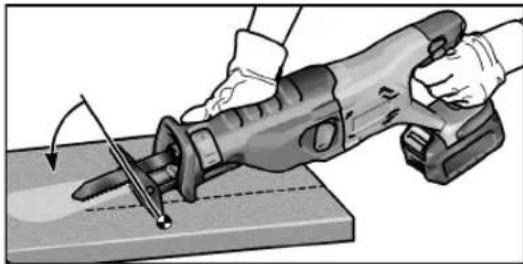

Doppsågning

Sågen är lämpad för doppsågning i trä och plast. Använd endast korta sågblad (<150 mm) vid doppsågning!

■ Aktivera pendling vid doppstågning.
■ Sätt sågen med underkanten på såganhållet mot arbetsstycket, så att sågbladet inte vidrör arbetsstycket.

■ Starta sågen.
■ Tryck såganhållet mot arbetsstycket och vinkla sågen framåt. Sänk långsamt ner sågbladet i arbetsstycket.
■ Fortsätt såga längs det önskade snittet när såganhållet ligger an helt mot arbetsstycket.

i OBS

Utför inte doppstågning i metall.

Övrigt

• Användning av "vassa" insatsverktyg ökar effektiviteten och förlänger elverktygets livslängd.
  – Rengör maskinen efter arbetet och förvara den i transportväskan på en torr plats.

Underhåll och skötsel

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på husets insida.

Rengör elverktyget och ventilationsgallret regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden.

■ Blås regelbundet ur husets insida och motor med torr tryckluft.

RS 29 18.0

SV

Laddare

WARNING!

Dra ur nätkontakten innan du utför arbeten på laddaren. Använd varken vatten eller andra flytande rengöringsmedel.

■ Ta bort smuts och damm från huset med en pensel eller en torr trasa.

Drev

i OBS!

Lossa inte skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reparation

Reparationer får endast utföras av en serviceverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

i OBS!

Använd vid byte endast tillverkarens originaldelar. Vid användning av andra tillverkares delar upphör tillverkarens garantiförpliktelser att gälla.

Se tillverkarens kataloger för ytterligare tillbehör, särskilt insatsverktyg.

Sprängskisser och reservdelslistor hittar du på vår webbplats:

www.flex-tools.com

Anvisningar gällande avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater.

Kasta ej elverktyg i hushållssoporna! Enligt det europeiska direktivet

2012/19/EG om avfall av gamla elektriska och elektroniska apparater och omsättningen i nationell rätt ska förbrukade elverktyg samlas separat och lämnas in till miljövänlig återvinning.

Materialåtervinning istället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

WARNING!

Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Öppna inte förbrukade ackumulatorer.

Ackumulatorer/batterier ska samlas in, återvinnas eller avfallshanteras på miljövänligt sätt.

Endast för EU-stater:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

i OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

CE-överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 60745 enligt bestämmelserna i direktiven 2004/108/EG (t.o.m. 2016-04-19), 2014/30/EU (fr.o.m. 2016-04-20), 2006/42/EG, 2011/65/EG.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad inkomst till följd av driftavbrott som orsakats av produkten eller av att produkten inte har kunnat användas. Tillverkaren och dennes representanter tar inget ansvar för skador som uppstår genom felaktig användning eller tillsammans med produkter från andra tillverkare.
