MANUAL DE USUARIO RS 29 18.0 C Flex

es Instrucciones de funcionamiento originales ..... 39

Símbolos empleados	39
Datos técnicos	39
Vista general	40
Para su seguridad	41
Ruidos y vibraciones	42
Indicaciones para el uso	43
Mantenimiento y cuidado	46
Indicaciones de eliminación	47
Conformidad (€)	47
Exención de responsabilidad	47

Símbolos empleados

ADVERTENCIA

Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte o lesiones de la mayor gravedad.

PRECAUCIÓN

Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.

NOTA

Indica consejos para el uso e información importante.

Símbolos en el aparato

Lea las instrucciones antes de poner en funcionamiento el equipo.

Utilice protección para la vista.

Utilice protección para el oído.

Indicaciones para la eliminación de la máquina en desuso (ver la página 47).

Datos técnicos

Sierra de sable a batería	RS 29 18.0
Tensión nominal V 18
Batería AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Número de carreras en vacío	r.p.m.	0–3100
Carrera mm 29
Grosor máx. de material– metal– tubos metálicos– tubos plásticos– madera	mm mm mm mm	18 100 200 180
Peso según «EPTA-procedure 01/2003» (sin batería)	kg 2,9
Peso batería de 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

es

RS 29 18.0

Vista general

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Apoyo de la sierra
2 Iluminación LED

para alumbrar la zona de trabajo

3 Portaherramientas
4 Bloqueo del portaherramientas
5 Bloqueo del apoyo de la sierra
6 Empuñadura delantera
7 Interruptor de elevación oscilante
8 Interruptor de encendido/apagado para encender y apagar la herramienta, y para acelerar hasta el número máximo de carreras.
9 Bloqueo de seguridad

10 Empuñadura trasera
11 Compartimento para inserción de la batería
12 Batería de litio (2,5 Ah o 5,0 Ah)
13 Pulsador de desbloqueo de la batería
14 Indicación de estado de la batería
15 Placa de características *

* no es visible

Para su seguridad

ADVERTENCIA

Lea todas las indicaciones de seguridad y las instrucciones pertinentes. Si no se cumplen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse una descarga eléctrica, quemaduras o lesiones graves. Conserve todas las indicaciones de seguridad e instrucciones en un lugar seguro.

Antes de utilizar la herramienta eléctrica, lea y siga:

• las instrucciones de funcionamiento presentes,
• las «Indicaciones generales de seguridad» para el uso de herramientas eléctricas en el cuadernillo adjunto (n° de texto: 315.915),
• las reglas y prescripciones vigentes para la prevención de accidentes en el lugar de uso.

Esta herramienta eléctrica se ha diseñado según los avances técnicos actuales y las normas reconocidas de seguridad técnica. A pesar de ello, pueden existir riesgos para la vida y salud del operario u otras personas durante su uso, así como producirse daños en la máquina u otros activos. La herramienta eléctrica deberá utilizarse exclusivamente

- para trabajos adecuados a su función,

- en estado óptimo de condiciones técnicas de seguridad.

Deben eliminarse inmediatamente todas aquellas perturbaciones que afecten a la seguridad.

Utilización conforme al uso previsto

La sierra de sable a batería está diseñada:

- para su aplicación profesional e industrial,

- para serrar metal, plástico y madera,

- para serrar baldosas y cerámica,

- para realizar cortes rectos y curvos,

- para su utilización con las herramientas adecuadas, aprobadas y recomendadas para esta máquina por el fabricante.

- para su aplicación profesional e industrial, - para serrar metal, plástico y madera, - para serrar baldosas y cerámica, - para realizar cortes rectos y curvos, - para cortar tubos, - para su utilización con las herramientas adecuadas, aprobadas y recomendadas para esta máquina por el fabricante.

Indicaciones de seguridad para sierras de sable

■ Sujetar la máquina por las superficies aisladas correspondientes cuando la herramienta de inserción pueda incidir en conductores eléctricos ocultos o cables pertenecientes a la red eléctrica. El contacto con conductores bajo tensión puede aplicar esta tensión también a las partes metálicas de la máquina y provocar una descarga eléctrica.

■ Mantener las manos fuera de la zona de serrado. No introducir las manos debajo de la pieza de trabajo. En caso de contacto con la hoja, existe peligro de sufrir lesiones.

Dirigir la herramienta eléctrica contra la pieza solo cuando esté encendida. De lo contrario, existe riesgo de rebote si la herramienta insertable queda enganchada en la pieza.

Asegurarse de que el apoyo de la sierra esté siempre en contacto con la pieza durante el serrado. La hoja puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica.

■ Una vez finalizado el trabajo, apagar la herramienta eléctrica y no retirar la hoja del corte hasta que se haya detenido por completo. De este modo se evitará que se produzca un rebote y se podrá guardar la herramienta con seguridad.

- Utilizar únicamente hojas que se encuentren en perfecto estado. Una hoja combada o no afilada puede romperse o provocar un rebote.

■ Al apagar la herramienta, no intentar frenar la hoja aplicando una contrapresión lateral. La hoja puede resultar dañada, romperse o provocar un rebote.

Fijar bien el material. No utilizar la mano ni el pie para afianzar la herramienta. No tocar ningún objeto ni el suelo con la sierra en funcionamiento. Existe riesgo de rebote.

es

RS 29 18.0

• Utilizar equipo adecuado para la localización de líneas de alimentación ocultas, o bien consultar a las compañías de abastecimiento correspondientes. El contacto con conductores eléctricos puede dar lugar a incendios o descargas eléctricas. El daño causado a una línea de gas puede ser causa de explosiones. La penetración en una tubería de agua causa daños materiales o descargas eléctricas.
  ■ Sujetar la herramienta eléctrica con ambas manos y asegurarse de estar bien apoyado en el suelo. Es más seguro guiar la herramienta eléctrica con las dos manos.
  ■ Mantener el sitio de trabajo limpio. Las mezclas de materiales son especialmente peligrosas. Los polvos de metales ligeros pueden incendiarse o explotar.
  Esperar a que la herramienta eléctrica se haya parado por completo antes de depositarla sobre ninguna superficie. La herramienta insertable puede engancharse y provocar la pérdida de control sobre la herramienta eléctrica.
  ■ Asegurar la pieza de trabajo. Los dispositivos de sujeción retienen la pieza de trabajo con mayor firmeza y seguridad que si se sujeta solo con la mano.

Indicaciones de seguridad especiales

• Utilizar solo baterías originales con la tensión indicada en la placa de características de la herramienta eléctrica. Si utiliza otras baterías, por ejemplo, imitaciones, baterías reparadas o de otro fabricante, existe peligro de que explote la batería con las consiguientes lesiones y daños materiales.
  Cargar las baterías exclusivamente con cargadores recomendados por el fabricante. Existe riesgo de incendio si un cargador apto para un determinado tipo de batería se utiliza con otras baterías.
  ■ Los objetos puntiagudos, como clavos o destornilladores, o la acción de una fuerza externa pueden dañar la batería. Podría darse un cortocircuito interno y provocar que la batería se incendie, humee, explote o se sobrecargue.

No exponer la batería a fuentes de calor, como por ejemplo, la radiación solar prolongada o el fuego, tampoco al agua ni a la humedad. Existe peligro de explosión.
En caso de daño o uso inadecuado de la batería, pueden desprenderse vapores. Tomar aire fresco y consultar a un médico si se sienten molestias. Los vapores pueden irritar las vías respiratorias.
■ No procesar materiales de los cuales puedan desprenderse sustancias nocivas para la salud (p. ej., amianto).
- Utilizar exclusivamente etiquetas adhesivas para la identificación de la herramienta eléctrica. No perforar la carcasa.

Ruidos y vibraciones

Los niveles de ruido y de vibraciones han sido determinados según EN 60745.

El nivel de ruido con calificación A de la máquina es habitualmente de:

- nivel de presión sonora: 90 dB(A)

- nivel de potencia sonora: 101 dB(A)

- incertidumbre K: 3 dB

Valor total de vibración:

- al serrar madera:

-valor de emisión a_h : 2 ^20
- incertidumbre K: 1,5 m/s ^2

ATENCIÓN

Los valores indicados son válidos para máquinas nuevas. Los valores de ruido y de vibración varían durante el uso diario.

i NOTA

El nivel de vibraciones indicado en estas instrucciones ha sido medido según el procedimiento de medición conforme a EN 60745 y puede utilizarse para la comparación de herramientas eléctricas. También es apto para una estimación provisional de las vibraciones.

El nivel de vibraciones indicado es representativo para las principales aplicaciones de la herramienta eléctrica.

RS 29 18.0

es

Sin embargo, si la herramienta eléctrica se utiliza para otros fines, con herramientas insertables diferentes o con un mantenimiento deficiente, los niveles de vibraciones pueden diferir. Esto puede aumentar significativamente la carga por vibraciones durante todo el periodo de trabajo.

Para una estimación exacta de la carga por vibraciones, deberán tenerse en cuenta también los tiempos durante los cuales la máquina está desconectada, o bien durante los cuales, aun estando conectada, no se ha utilizado. Esto puede reducir significativamente la carga por vibraciones durante todo el periodo de trabajo.

Es necesario implementar medidas de seguridad adicionales para la protección del operario frente al efecto de las vibraciones como, por ejemplo, realizar un correcto mantenimiento de la herramienta eléctrica y las herramientas insertables, mantener calientes las manos y organizar las secuencias de trabajo.

PRECAUCIÓN

Utilizar protección para el oído en caso de niveles de presión sonora superiores a los 85 dB(A).

Indicaciones para el uso

Antes de la puesta en marcha

Desembalar la herramienta eléctrica y los accesorios, comprobar que estén todos los componentes y que no se hayan producido daños durante el transporte.

NOTA

Las baterías no vienen completamente cargadas. Cargar completamente las baterías antes de la primera puesta en marcha. Véase para ello el manual de instrucciones del cargador.

Introducción/cambio de la batería

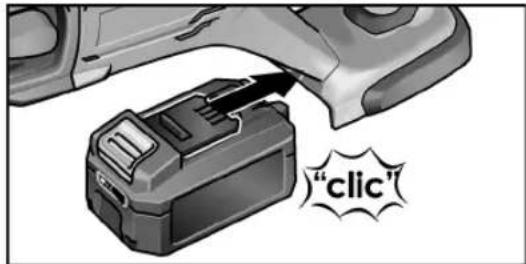

■ Introducir la batería cargada en la herramienta eléctrica presionando hasta que encastre por completo.

"click"

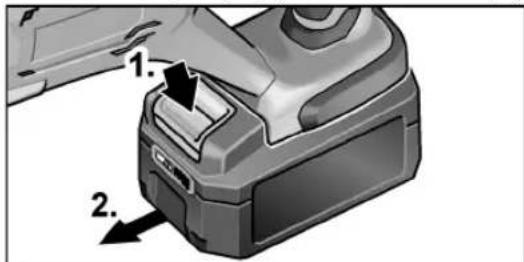

Para extraerla, presionar los pulsadores de desbloqueo (1.) y sacar la batería (2.).

Proteger los contactos de la batería cuando esta no se utilice. Las piezas de metal sueltas pueden cortocircuitar los contactos y existe peligro de explosión y de incendio.

Estado de carga de la batería

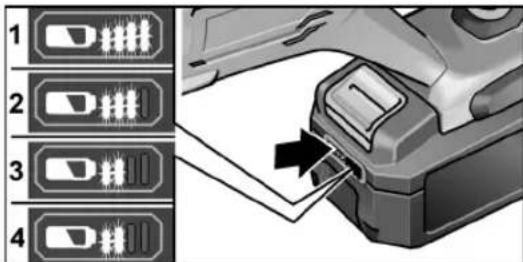

■ Presionando el pulsador se puede comprobar el estado de carga en los LED de la indicación de estado de la batería.

1 2 3 4

Si uno de los LED parpadea, es necesario cargar la batería. Si al accionar el pulsador no se enciende ningún LED, significa que la batería está averiada y debe sustituirse.

La indicación se apaga tras 5 segundos.

i NOTA

Respetar las instrucciones que se dan en el manual del cargador para cargar la batería.

es

RS 29 18.0

Introducción/cambio de las hojas ADVERTENCIA

Extraer la batería antes de realizar cualquier trabajo en la herramienta eléctrica.

PRECAUCIÓN

Las herramientas pueden calentarse durante el uso. Usar guantes de protección. Selecionar la hoja en función del tipo de material que se va a procesar. Consultar los catálogos del fabricante para obtener información sobre los tipos de hojas válidos.

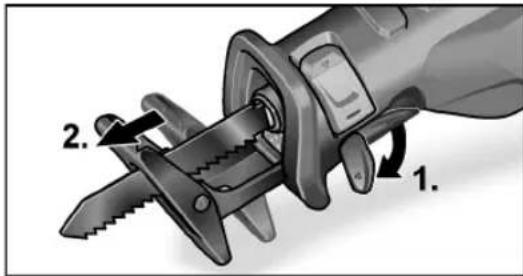

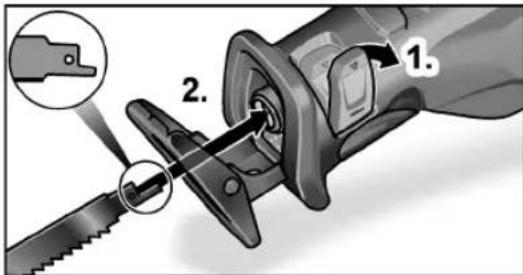

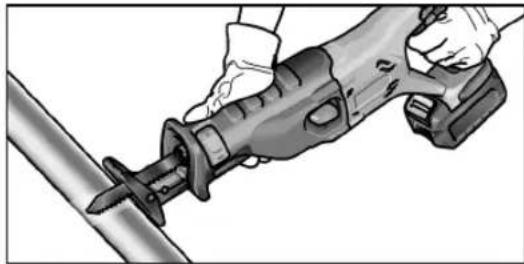

■ Desplegar el bloqueo del portaherramientas y presionarlo hacia abajo (1.).
■ Extraer hacia delante la hoja utilizada para retirarla del portaherramientas.

• Insertar la hoja en el portaherramientas e introducirla hasta el tope (2.).
  ■ Cerrar y fijar el bloqueo del portaherramientas.

Ajuste del apoyo de la sierra

ADVERTENCIA

Extraer la batería antes de realizar cualquier trabajo en la herramienta eléctrica.

El apoyo de la sierra siempre debe estar en contacto con el material durante el serrado para evitar un exceso de vibraciones.

Ajustando el apoyo de la herramienta se puede limitar, por ejemplo, la profundidad de corte de la sierra.

■ Presionar hacia abajo el bloqueo del apoyo de la sierra (1.).

1. 2.

■ Ajustar el apoyo de la sierra a la profundidad necesaria (2.).
■ Presionar el bloqueo del apoyo de la sierra hacia arriba hasta el tope.

Uso de la elevación oscilante

PRECAUCIÓN

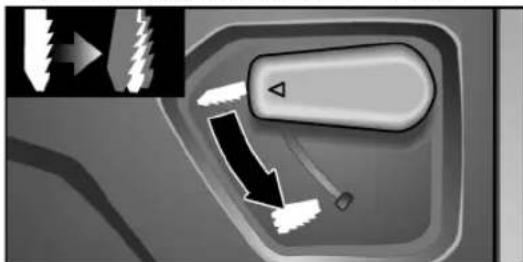

El interruptor de elevación oscilante se debe accionar solo cuando la hoja esté totalmente detenida.

- Si no está conectada la elevación oscilante, la hoja ejecuta solo desplazamientos en horizontal. Esto está especialmente indicado para corte en metal.

Este ajuste también se debe utilizar en caso de que para serrar madera se requieran aristas de corte muy bien definidas.

- Si está conectada la elevación oscilante, la hoja ejecuta desplazamientos en vertical y horizontal (movimientos oscilantes). Esto está especialmente indicado para corte rápido en madera. La calidad de la arista de corte es peor.

Para conectar la elevación oscilante:

■ Presionar el interruptor de elevación oscilante hacia abajo hasta el tope.

Para desconectar la elevación oscilante, presionar el interruptor hacia arriba hasta el tope.

RS 29 18.0

es

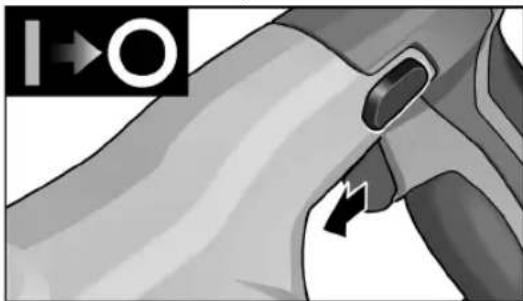

Encendido/apagado de la herramienta eléctrica

1. 2.

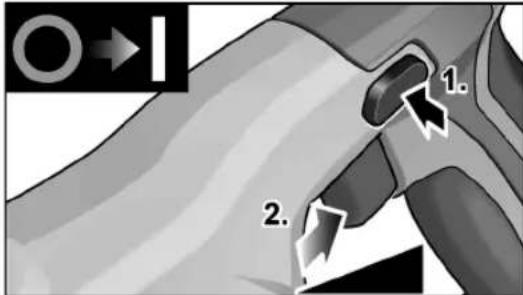

■ Presionar el bloque de seguridad (1.).
■ Presionar el interruptor y mantenerlo así (2.). La herramienta eléctrica se pone en marcha.
■ Soltar el bloqueo de seguridad.

El interruptor de la herramienta eléctrica permite aumentar lentamente el número de carreras hasta el valor máximo.

Si la herramienta eléctrica está encendida, el LED alumbra la zona de trabajo.

Apagado de la máquina:

■ Soltar el interruptor.

Indicaciones para el trabajo

ADVERTENCIA

Sujetar la herramienta eléctrica siempre con ambas manos.

A ser posible, fijar la pieza de trabajo en un tornillo de banco.

La sierra dispone de un apoyo. Sirve para reducir las vibraciones y permite, además, realizar cortes en ángulo recto.
■ Después de apagar la máquina, la hoja de sierra sigue girando por un tiempo.
■ No tocar la hoja justo después de Haberla utilizado, ya que puede estar muy caliente.

Serrado de metal

Aplicar un lubricante a lo largo de la línea de corte al serrar metal. Esto impedirá que el material se caliente en exceso.

Serrado de madera

Colocar la sierra en ángulo recto con respecto a la pieza. Guiar la sierra por la madera aplicando una presión uniforme y presionando siempre el apoyo de la sierra contra la pieza.

Serrado directo en la pared

La elasticidad de las hojas bimetal permite cortar los tubos a ras con la pared. Para ello se debe utilizar una hoja de sierra suficientemente larga que exceda el diámetro del tubo. Colocar la hoja enrasada con la pared de modo que el punto de doblado quede fuera de la pieza de serrado.

Cortes de inmersión

La sierra es apta para cortes de inmersión en madera y plástico. Utilizar solo hojas cortas (<150 mm) para realizar cortes de inmersión.

■ Conectar la elevación oscilante para realizar cortes de inmersión.

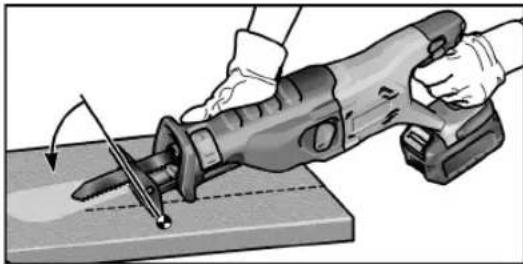

Colocar la sierra en la pieza con el borde inferior del apoyo de modo que la hoja no toque la pieza.

es

RS 29 18.0

■ Encender la sierra.
■ Presionar con fuerza el apoyo de la sierra contra la pieza y bascular la sierra hacia delante. Introducir la hoja lentamente en la pieza.
■ Una vez que el apoyo esté completamente en contacto con la pieza, serrar a lo largo de la línea de corte deseada.

i NOTA

No realizar cortes de inmersión en metal.

Advertencias adicionales

• La utilización de herramientas de inserción «afiladas» aumenta el rendimiento de trabajo y la vida útil de la herramienta eléctrica.
• Concluida la tarea, limpiar la herramienta eléctrica y guardar la maleta de transporte en un sitio seco.

Mantenimiento y cuidado

ADVERTENCIA

Extraer la batería antes de realizar cualquier trabajo en la herramienta eléctrica.

Limpieza

ADVERTENCIA

Cuando se procesan metales, puede depositarse polvo conductor en el interior de la carcasa.

Limpiar regularmente la herramienta eléctrica y las ranuras de ventilación. La frecuencia de la limpieza dependerá del material y la intensidad de uso.

■ Limpiar periódicamente la parte interior de la carcasa y el motor con aire comprimido seco.

Cargador

ADVERTENCIA

Antes de efectuar cualquier trabajo en el cargador, desconectar el enchufe de red. No utilizar agua ni productos de limpieza líquidos.

- Eliminar la suciedad y el polvo de la carcasa con un pincel o un paño seco.

Engranaje

i NOTA

No aflojar los tornillos del cabezal del engranaje durante el período de garantía. En caso de incumplimiento, se extinguirá la garantía del fabricante.

Reparaciones

Encargar las reparaciones exclusivamente a un taller de servicio técnico autorizado por el fabricante.

Repuestos y accesorios

i NOTA

Utilizar únicamente repuestos originales del fabricante. En caso de utilizar productos de terceros, se anula la garantía del fabricante.

Para obtener más información sobre accesorios, especialmente herramientas insertables, consultar el catálogo del fabricante.

Los dibujos de despiece y las listas de repuestos se encuentran en nuestra página web:

www.flex-tools.com

RS 29 18.0

es

Indicaciones de eliminación

ADVERTENCIA

Inutilizar los equipos inservibles cortando el cable de alimentación.

Únicamente para países pertenecientes a la UE.

No desechar las herramientas

eléctricas con la basura doméstica.

Según la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su implementación a través de leyes nacionales, los equipos eléctricos o electrónicos en desuso deben clasificarse por separado para su aprovechamiento de manera respetuosa con el medio ambiente.

Recuperación de materia prima en lugar de desechar.

El equipo, los accesorios y el embalaje deben reciclarse para su aprovechamiento de manera respetuosa con el medio ambiente. Con el fin de garantizar un reciclado adecuado para cada tipo de material, las piezas de plástico están debidamente identificadas.

ADVERTENCIA

No eliminar las pilas y baterías junto con los residuos domésticos ni echarlos al agua o al fuego. No abrir las baterías en desuso.

Las pilas y baterías deben entregarse para su reciclaje o su eliminación de forma respetuosa con el medio ambiente.

Unicamente para países pertenecientes a la UE:

Según la Directiva 2006/66/CE, las pilas y baterías en desuso deben reciclarse.

NOTA

Solicitar información a su distribuidor habitual acerca de las opciones de eliminación.

Conformidad C€

Declaramos bajo nuestra única responsabilidad que el producto descrito en «Datos técnicos» cumple las siguientes normas y documentos normativos:

EN 60745 según las disposiciones de las Directivas 2004/108/CE (hasta el 19.04.2016), 2014/30/UE (desde el 20.04.2016), 2006/42/CE, 2011/65/CE.

Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exención de responsabilidad

El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados por la interrupción del funcionamiento de la empresa, debidos al producto o a la no utilización del mismo. El fabricante y su representante no asumen responsabilidad alguna por los daños derivados de un uso incorrecto o del uso en combinación con productos de terceros.

pt

RS 29 18.0

Índice

Caraterísticas técnicas

A serra de sabre de acumulador está preparada

Estado de carga do acumulador
