RS 29 18.0 C - Píla Flex - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová sabľová píla
Značka	Flex
Model	RS 29 18.0 C
Menovité napätie	18 V
Typ batérie	Li-ion AP 18.0 (2,5 Ah alebo 5,0 Ah)
Otáčky naprázdno	0 – 3100 min⁻¹
Zdvih	29 mm
Max. hrúbka - kov	18 mm
Max. hrúbka - kovová rúra	100 mm
Max. hrúbka - plastová rúra	200 mm
Max. hrúbka - drevo	180 mm
Hmotnosť bez batérie (EPTA)	2,9 kg
Hmotnosť batérie 2,5 Ah	0,42 kg
Hmotnosť batérie 5,0 Ah	0,72 kg
Hladina akustického tlaku	90 dB(A)
Hladina akustického výkonu	101 dB(A)
Vibrácie (rezanie dreva)	20,2 m/s² (K=1,5 m/s²)
LED osvetlenie	Áno, pracovná oblasť
Kyvný zdvih	Áno, nastaviteľný
Podpera rezania	Nastaviteľná do hĺbky
Upevnenie čepele	Bez kľúča, aretácia
Použitie v súlade s určením	Kov, plast, drevo, obkladačky, keramika, rúry
Údržba a čistenie	Pravidelne vyfukovať stlačeným vzduchom, neuvoľňovať skrutky prevodovky
Náhradné diely	Len originálne na www.flex-tools.com

Často kladené otázky - RS 29 18.0 C Flex

Ako nainštalovať batériu na pílu RS 29 18.0 C?

Vložte nabitú batériu do priestoru až po úplné zapadnutie. Cvaknutie potvrdí zaistenie. Na vybratie stlačte odblokovacie tlačidlá na každej strane a potiahnite batériu dozadu.

Ako vymeniť čepeľ na sabľovej píle?

Pred akýmkoľvek zásahom vyberte batériu. Sklopte aretáciu upevnenia nástroja (1.), vytiahnite starú čepeľ dopredu, vložte novú čepeľ až na doraz (2.) a zatvorte aretáciu. Noste ochranné rukavice, pretože čepele môžu byť horúce.

Aký typ batérie použiť s RS 29 18.0 C?

Používajte výhradne originálne batérie Flex AP 18.0 s napätím 18 V, dostupné v kapacitách 2,5 Ah alebo 5,0 Ah. Použitie iných batérií môže viesť k riziku výbuchu alebo požiaru.

Ako nastaviť podperu rezania?

Uistite sa, že je batéria vybratá. Sklopte aretáciu podpery rezania (1.), posuňte podperu na požadovanú hĺbku (2.), potom zatlačte aretáciu nahor až na doraz. Podpera musí počas rezania vždy spočívať na obrobku.

Na čo slúži kyvný zdvih a kedy ho použiť?

Kyvný zdvih pridáva vertikálny pohyb k horizontálnemu pohybu čepele na urýchlenie rezu, najmä v dreve. Aktivujte ho len pri zastavenej čepeli stlačením spínača kyvného zdvihu. Pre čistý rez (kov alebo dokončovanie dreva) ho deaktivujte (horná poloha).

Dá sa touto pílou robiť ponorný rez?

Áno, na drevo a plastové materiály. Použite krátke čepele (<150 mm) a aktivujte kyvný zdvih. Položte pílu spodným okrajom podpery na obrobok bez dotyku čepele, zapnite ju, potom pílu nakloňte dopredu a pomaly ponorte čepeľ.

Aké opatrenia prijať pri rezaní kovu?

Použite mazivo pozdĺž línie rezu, aby ste zabránili nadmernému zahrievaniu. Deaktivujte kyvný zdvih pre čistý rez. Dbajte na to, aby čepeľ bola vhodná na kov (bimetalová) a obrobok bol dobre upnutý.

Ako čistiť a udržiavať pílu RS 29 18.0 C?

Pred čistením vyberte batériu. Pravidelne vyfukujte vnútro krytu a vetracie otvory suchým stlačeným vzduchom. Počas záručnej doby nikdy neuvoľňujte skrutky prevodovky. Nepoužívajte vodu ani tekuté prostriedky.

Kde nájsť náhradné diely a príslušenstvo?

Rozložené pohľady a zoznamy náhradných dielov nájdete na stránke www.flex-tools.com. Používajte výhradne originálne diely Flex. Príslušenstvo (čepele atď.) je uvedené v katalógoch výrobcu.

Ako zlikvidovať pílu a jej batériu po skončení životnosti?

Nevyhadzujte náradie ani batériu do domáceho odpadu. V súlade s európskou smernicou ich odneste do zberného miesta na recykláciu. Batérie sa musia vkladať do špeciálnych nádob. Informujte sa u svojho predajcu.

NÁVOD NA OBSLUHU RS 29 18.0 C Flex

7 Spínač kyvného zdvihu

8 Vypínač

– hladina akustického tlaku: 90 dB(A);

Pro zapnutí kyvného zdvihu:

Za technické podklady zodpovídá:

Vylúčenie zodpovednosti ..... 144

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Používajte ochranu sluchu!

Pokyn na likvidáciu použitého spotrebiča (pozri strana 144)!

Technické údaje

3 Uchytenie nástroja
4 Zaistenie upínania nástroja
5 Zaistenie dosadacej podpery píly
6 Predná rukovät'
7 Spínač výkyvného zdvihu
8 Vypínač

Na zapnutie a vypnutie a na nabehnutie až na maximálne otáčky.

9 Blokovanie zapnutia

10 Zadná rukovät'
11 Nabíjacia šachta pre akumulátor
12 Lítium-iónový akumulátor (2,5 Ah alebo 5,0 Ah)
13 Odist'ovacie tlačidlo pre akumulátor
14 Indikácia stavu akumulátora
15 Výrobný štítok *

* nie je viditeľný

Prečítajte si všetky bezpečnostné upozomenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozomení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozomenia a pokyny uschovajte na budúce použitie.

• tento návod na obsluhu,
• „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915).
• pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podľa nich.

Toto elektrické náradie je skonštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravídiel. Pri použivaní môže napriek tomu dôjst’k ohrozeniu zdravia a života používateľa alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len

• na určené použitie,
• v bezchybnom bezpečnostnotechnickom stave.
  Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

– na profesionálne použitie v priemysle a remeselníctve,
– na pílenie kovu, plastu a dreva,
– na pílenie obkladačiek a keramiky,
- na rovné a oblé rezy,
- na rezanie rúr,
– na použitie s nástrojom, ktorý je pre tento účel vhodný a výrobcom pre toto náradie odporučený.

Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ruky držte v bezpečnej vzdialenosti od oblasti píly. Nesiahajte pod obrobok. Pri kontakte s pilovým listom hrozí nebezpečenstvo poranenia.

■ Ved'te len zapnuté elektrické náradie proti obrobku. Ináč hrozí nebezpečenstvo spätného rázu, keď sa vkladací nástroj sprieči v obrobku.

Dávajte pozor, aby dosadacia podpera píly pri pílení vždy dosadala na obrobok. Pílový list sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.

■ Používajte len nepoškodené, bezchybné pílové listy. Ohnuté alebo neostré pílové listy sa môžu zlomit' alebo spôsobit' spätný ráz.

Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list sa môže poškodit', zlomit' alebo spôsobit' spätný ráz.

■ Materiál pevne upnite. Obrobok nikdy nepodopierajte rukou alebo nohou. Nedotýkajte sa žiadnych predmetov alebo podlahy s bežiacou pílou. Hrozí nebezpečenstvo spätného rázu.

■ Používajte vhodné prístroje na vyhľadávanie skrytých elektrických vedení, alebo sa obrát’te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit’ požiar alebo mat’ za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže viest’ k výbuchu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže spôsobit’ úraz elektrickým prúdom.

sk

RS 29 18.0

■ Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.
Udržiavajte vaše pracovisko čisté. Zvlášť nebezpečné sú materiálové zmesi. Prach lahkých kovov môže horiet' alebo explodovať.
■ Skôr než elektrické náradie odložíte, počkajte, až sa úplne zastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacím zariadením, je držaný spolahlivejšie ako vašou rukou.

Špeciálne bezpečnostné pokyny

■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.

■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.

■ Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.

■ Chráňte akumulátor pred horúčavou, napr. tiež pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.

■ Pri poškodení a nesprávnom použití akumulátora môžu unikat' pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhladajte lekársku pomoc. Pary môžu dráždit' dýchacie cesty.

■ Neobrábajte materiály, z których sa uvolňujú látky, ktoré ohrozujú zdravie (napr. azbest).

Hodnoty hluku a vibrácií boli zistené podľa EN 60745.

– Hladina akustického tlaku: 90 dB(A);
– Hladina akustického výkonu: 101 dB(A);
- Neistota K: 3 dB.

Celková hodnota vibrácií:

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie dynamického namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'.

Pre presný odhad dynamického namáhania by sa mali tiež zohladnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže dynamické namáhanie v priebehu celej pracovnej zmeny výrazne znížit'. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

RS 29 18.0

sk

Návod na obsluhu

Pred uvedením do prevádzky

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri návod na obsluhu nabíjačky.

Vloženie/výmena akumulátora

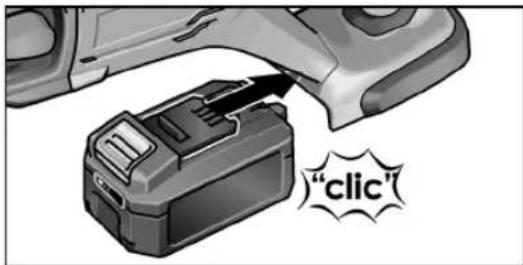

■ Zatlačte nabitý akumulátor až po úplné zaskočenie do elektrického náradia.

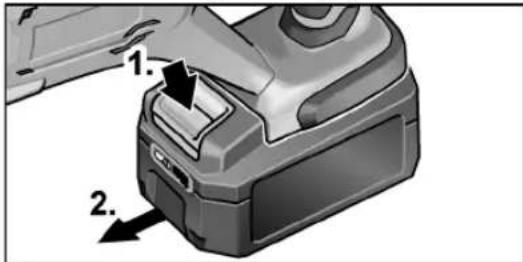

■ Pri vyberaní stlačte zaist'ovacie tlačidlá (1.) a akumulátor vytiahnite (2.).

Pri nepoužívaní chráňte kontakty akumulátora. Voľné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

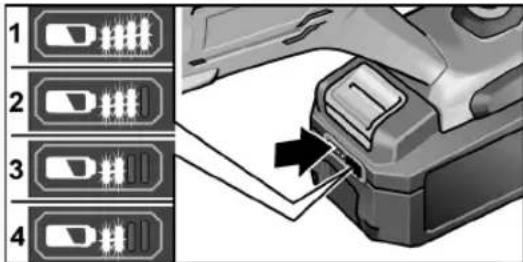

Stav nabitia akumulátora

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovat' stav nabitia.

Ak niektorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'. Indikácia po 5 sekundách zhasne.

UPOZORNENIE

Dodržiavajte pokyny na nabíjanie akumulátora uvedené v návode na obsluhu nabíjačky.

Vloženie/výmena pílových listov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.

POZOR!

Použité pracovné nástroje môžu byt' horúce. Noste ochranné rukavice! Zvoľte vhodný pílový list podľa opracovávaného materiálu. Pílové listy nájdete v katalógoch výrobcu.

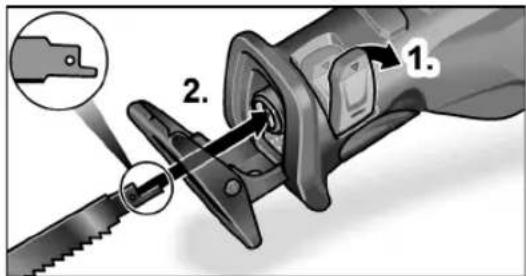

■ Zaistenie upínania nástrojov vyklopte a stlačte nadol (1.).
■ Použitý pílový list vytiahnite dopredu z upínania nástrojov.

Pílový list vložte do upínania nástrojov a zasuňte až na doraz (2.).
■ Zaistenie upínania nástroja zatvorte.

sk

RS 29 18.0

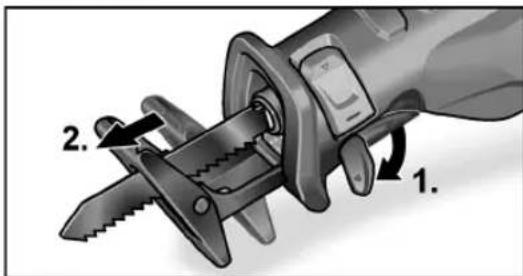

Nastavenie dosadacej podpery píly VAROVANIE!

Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.

Nastavením dosadacej podpery pily sa môže napríklad obmedzit' hlbka rezu pilového listu.

■ Zaistenie dosadacej podpery pily stlačte nadol (1.).

Práca s výkyvným zdvihom

POZOR!

- Bez zapnutého výkyvného zdvihu vykonáva pílový list len horizontálne pohyby. To sa hodí predovšetkým na rezanie kovu.

Ak je pri pílení dreva potrebný veľmi dobrý výhľad na rez, tiež použite toto nastavenie.

– Pri zapnutom výkyvnom zdvihu vykonáva pílový list horizontálne a vertikálne pohyby (výkyvné pohyby). Hodí sa to predovšetkým na rýchle rezanie dreva. Kvalita reznej hrany je horšia.

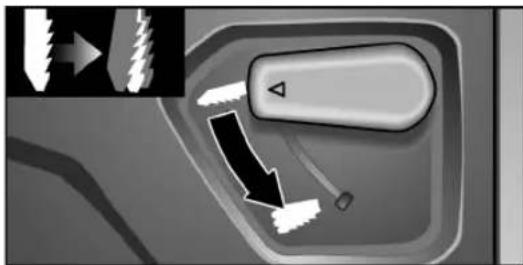

Zapnutie výkyvného zdvihu:

■ Spínač výkyvného zdvihu tlačte nadol až na doraz.

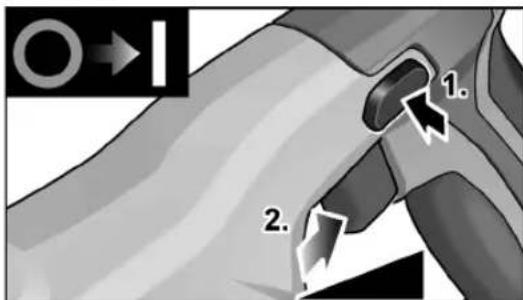

Zapnutie/vypnutie elektrického náradia

■ Rezaný obrobok podľa možnosti upnite do zveráka.
Píla má dosadaciu podperu. Slúži na redukciu vibrácií. Okrem toho sa ňou docielia pravouhlé rezy.
■ Po vypnutí pílový list ešte krátky čas dobieha.
Pílový list nikdy nechytajte priamo po použití, pretože ešte môže byť horúci.

Pílenie kovu

Pri pílené kovu použitie mazací prostriedok pozdíž línie rezu. Zabráni sa tak silnému ohriatiu materiálu.

Pílenie dreva

Pílu priložte na obrobok v pravom uhle. Pílu veďte rovnomerným tlakom cez drevo, pričom dosadaciu podperu píly tlačte proti obrobku.

Pílenie priamo pri stene

Vd'aka elasticite bimetalového pílového listu je možné zarovnávat' rúry priamo so stenou. Použite dostatočne dlhý pílový list, ktorý presahuje priemer rúry. Pílový list priložte tesne k stene tak, aby miesto zlomu bolo mimo píleného obrobku.

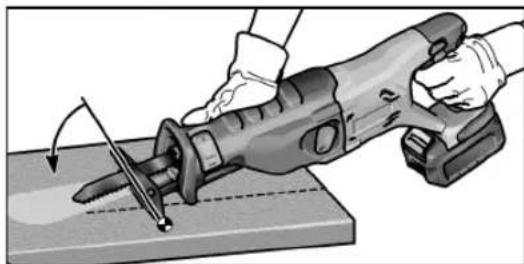

Ponorné rezy

Píla je vhodná na ponorné rezy do dreva a plastu. Pri ponorných rezoch používajte len krátke pílové listy (< 150 mm)!

■ Pri ponorných rezoch zapnite výkyvný zdvih.

Pílu priložte na obrobok dolnou hranou dosadacej podpery tak, aby sa pílový list nedotýkal obrobku.

– Použitie „ostrých“ vkladacích nástrojov zvyšuje pracovný výkon a predlžuje životnosť elektrického náradia.
- Po ukončení práce elektrické náradie vyčistite a uložte v prepravnom kufríku na suchom mieste.

Pred všetkými prácami na elektrickom náradí vyberte akumulátor z náradia.

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

sk

RS 29 18.0

Nabíjačka

VAROVANIE!

Pred všetkými prácami na nabíjačke vytiahnite siet'ovú zástrčku. Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Nečistoty a prach odstráňte z telesa štetcom alebo suchou handričkou.

Prevodovka

UPOZORNENIE!

Počas záručnej lehoty neuvolňujte skrutky na hnacej hlave. Pri nedodržaní uvedeného zaniknú záručné záväzky výrobcu.

Opravy

Opravy zverte výhradne servisnej dielni autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

UPOZORNENIE!

Pri výmene používajte len originálne súčiastky výrobcu. Pri použití výrobkov iných výrobcov zaníknú záručné závázky výrobcu.

Čalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla zabezpečte, aby sa náradie, ktoré už doslúžilo, nedalo používat'.

Len pre krajiny EÚ.

Podla európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu

Náradie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu.

Plaštové časti sú označené na recykláciu podla druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte.

Akumulátory/batérie sa majú zbierať, recyklovať alebo ekologicky vhodným spôsobom zlikvidovat'.

Len pre krajiny EÚ:

Podla smernice 2006/66/ES sa musia chybné alebo použité akumulátory/batérie recyklovat'.

UPOZORNENIE!

O možnostiach likvidácie sa informujte u špecializovaného predajcu!

Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ sa zhoduje s nasledujúcimi normami alebo normativnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk následkom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo nemožnost'ou jeho použitia. Výrobca a jeho zástupca nenesú zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
