KÄYTTÖOHJE RS 29 18.0 C Flex

fi Alkuperäinen käyttöohjekirja 92

Käytetyt symbolit 92

Tekniset tiedot 92

Kuva työkalusta 93

Turvallisuudesta 94

Melu ja tärinä 95

Käyttöohjeet 96

Huolto ja hoito 99

Kierrätysohjeita 99

(€-vaatimustenmukaisuus .... 100

Vastuun poissulkeminen 100

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE!

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 99)!

Tekniset tiedot

Akkupuukkosaha RS 29	18.0
Nimellisjännite V 18
Akku AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Tyhjäkäynti-iskuluku	min ^-1	0–3100
Iskupituus mm 29
Max. materiaalin paksuus– Metalli– Metalliputket– Muoviputket– Puu	mm mm mm mm	18 100 200 180
Paino EPTA-menettelyn 01/2003 mukaisesti (ilman akkua)	kg 2,9
Paino akku 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

RS 29 18.0

fi

Kuva työkalusta

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Sahausjalka

2 L E D - v a l o

Työskentelykohdan valaisemiseen.

3 Työkalun istukka

4 Istukan lukitsin

7 Heiluritoiminnon katkaisija

8 Virtakytkin

Käynnistys ja pysäytys sekä maksimiiskuluvun säätö.

9 Päälle kytkemisen salpa

10 Takakahva

11 Akkulokero

12 Litiumioniakku (2,5 Ah tai 5,0 Ah)

13 Akun lukituksen vapautuspainike

14 Akun tilanäyttö

15 Tyyppikilpi *

* ei kuvassa

fi

RS 29 18.0

Turvallisuudesta

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• sähkötyökalun käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa sähkötyökalun käyttäjälle ja muille henkilöille ja itse työkalu tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
• sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Akkupuukkosaha on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
  – metallin, muovin ja puun sahaamiseen,
  – laattojen ja keramiikan sahaamiseen,
  – suoraan ja kuvioleikkaamiseen,
• putkien leikkaamiseen,
  – käytettäväksi tarkoitukseen sopivalla ja valmistajan tälle koneelle suosittelemalla työkalulla.

Puukkosahoja koskevat turvallisuusohjeet

Pidä kiinni työkalusta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa sähkötyökalu voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Kosketus jännitteiseen johtoon voi tehdä myös työkalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Pidä kätesi kaukana sahausalueesta. Älä laita käsiä työkappaleen alle. Sahanterän kosketus aiheuttaa loukkaantumisvaaran.
■ Paina sähkötyökalua työkappaletta vasten vain sen ollessa päälle kytkettynä. On olemassa takaiskun vaara, jos työkalu jää kiinni materiaaliin.
■ Huolehdi, että sahausjalka on aina sahattavaa materiaalia vasten. Sahanterä voi jäädä kiinni, jolloin käyttäjä menettää sähkötyökalun hallinnan.
■ Katkaise sähkötyökalusta käytön jälkeen virta ja vedä sahanterä leikkauskohdasta vasta sitten, kun työkalu on täysin pysähtynyt. Näin vältät takaiskun ja voit laskea työkalun turvallisesti käsistäsi.
Käytä vain ehjiä, virheettömiä sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa tai aiheuttaa takaiskun.
- Älä hidasta sahanterän nopeutta painamalla sitä sivusuuntaan. Sahanterä voi vahingoittua, katketa tai aiheuttaa takaiskun.
Kiinnitä materiaali hyvin. Älä tue työkappaletta kädellä tai jalalla. Älä kosketa esineitä tai maata käynnissä olevalla sahalla. Takaiskun vaara.
Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen tai käänny paikallisen energia- ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa tai saattaa aiheuttaa sähköiskun.

RS 29 18.0

fi

Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun käyttäminen on turvallista vain molemmin käsin.
- Pidä työskentelypaikkasi siistinä. Eri materiaalien sekoitukset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin lasket sen käsistäsi. Käyttötyökalu saattaa tarttua kiinni ja seurauksena voi olla sähkötyökalun hallinnan menettäminen.
Kiinnitä työkappale kunnolla. Kiinnityslaitteella työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

Erityisiä turvallisuusohjeita

Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitettu sähkötyökalun tyyppikilvessä. Käytettäessä muita akkuja, esimerkiksi jäljitelmätuotteita, kunnostettuja akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot akkujen räjähtämisen takia.
■ Lataa akut vain valmistajan suosittamilla latureilla. Kun määrätyn tyyppisille akuille tarkoitettua laturia käytetään muiden akkujen lataamiseen, syntyy tulipalon vaara.
■ Akku saattaa vaurioitua terävien esineiden, kuten naulojen tai ruuvitaltan sekä ulkoisen voiman, vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, räjähtää tai ylikuumentua.
- Älä altista akkua kuumuudelle tai esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista ja jos esiintyy oireita, hakeudu lääkärinhoitoon. Höyryt saattavat ärsyttää hengitysteitä.

• Älä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).
  Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä sähkötyökalun runkoon.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

• Äänenpainetaso: 90 dB(A);
• Äänitehotaso: 101 dB(A);
• Epävarmuus K: 3 dB.
  Tärinän kokonaisarvo:
  – Puuta sahatessa:

– Päästöarvo a h: 20,2 m/s ^2
– Epävarmuus K: 1,5 m/s ^2

HUOM.!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE!

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

fi

RS 29 18.0

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja työkaluterien huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Käyttöohjeet

Ennen käyttöönottoa

Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

OHJE

Akut eivät ole toimitushetkellä täyteen ladattuja. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Sitä varten ks. latauslaitteen käyttöohje.

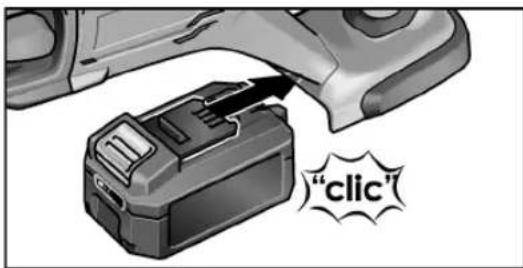

Akun kiinnitys/vaihto

■ Työnnä ladattu akku sähkötyökaluun kunnolla lukitukseen saakka.

"clic"

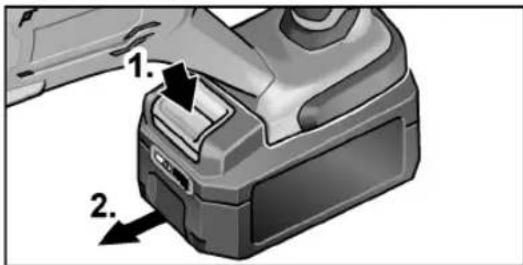

- Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä akku irti (2.).

Kun akku ei ole käytössä, suojaa sen virtanavat. Irtonaiset metallikappaleet voivat oikosulkea virtanavat. Tällöin on räjähdys- ja tulipalovaara!

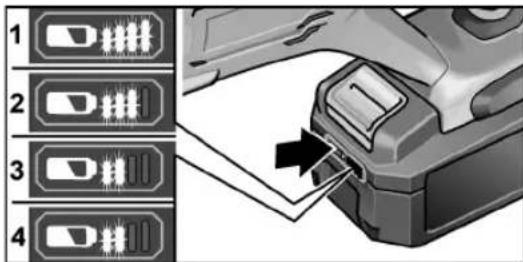

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED- valoista.

1 2 3 4

Jos LED-valo vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa.

Näyttö sammuu 5 sekunnin kuluttua.

OHJE

Noudata latauslaitteen käyttöohjeessa annettuja akun lataamisohjeita.

Sahanterien kiinnitys/vaihto

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

VARO!

Vaihtotyökalut voivat kuumentua käytössä. Käytä suojakäsineitä!

Valitse sahanterä työstettävän materiaalin mukaan. Katso sopivat sahanterät valmistajan tuote-esitteistä.

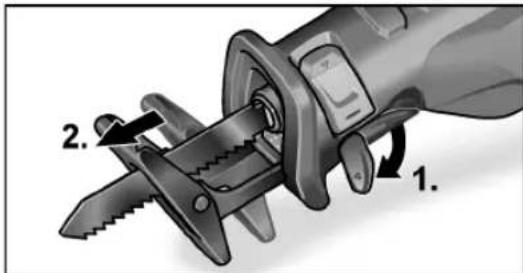

Käännä työkalun istukan lukituskytkin esiin ja paina sitä alas (1.).
■ Vedä käytetty sahanterä eteenpäin istukasta ulos.

RS 29 18.0

fi

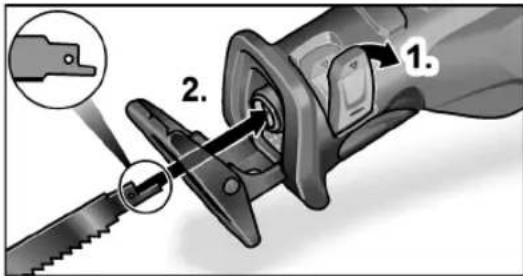

■ Aseta sahanterä istukkaan ja työnnä vasteeseen saakka (2.).
■ Sulje istukan lukitus.

Sahausjalan käyttäminen

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahausjalan pitää olla aina sahattaessa materiaalia vasten liiallisen tärinän välttämiseksi.

Sahausjalan käyttämisellä voi esimerkiksi rajoittaa sahanterän leikkauksen syvyyttä.

■ Paina sahausjalan lukitsin alas (1.).

1. 2.

■ Aseta sahausjalka tarvittavalle syvyydelle (2.).
■ Paina sahausjalan lukitsinta ylöspäin vasteeseen saakka.

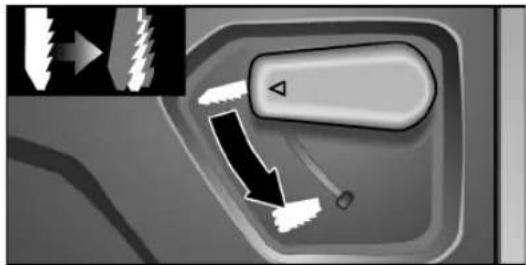

Työskentely heiluritoiminnolla

VARO!

Paina heiluritoiminnon katkaisinta vain sahanterän ollessa pysähdyksissä!

– Jos heiluritoiminto ei ole päällä, sahanterä liikkuu vain vaakatasossa, mikä sopii ennen kaikkea metallin leikkaamiseen. Jos tarvitset puuta sahatessa erittäin hyvää sahausjälkeä, älä myöskään käytä heiluritoimintoa.

– Jos heiluritoiminto on päällä, sahanterä liikkuu pysty- ja vaakasuunnassa (heiluriliike). Tämä sopii ennen kaikkea puun nopeaan leikkaamiseen.

Sahausreunan laatu on huonompi.

Heiluritoiminnon päälle kytkeminen:

■ Paina heiluritoiminnon katkaisijaa alas vasteeseen saakka.

■ Pois päältä laittaaksesi paina ylöspäin vasteeseen saakka.

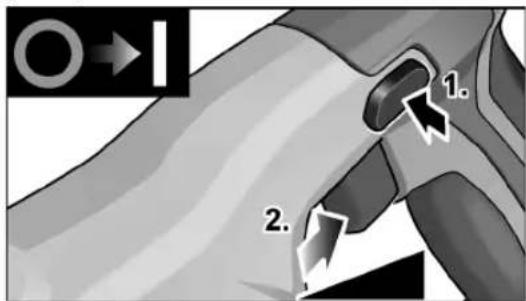

Sähkölaitteen kytkeminen päälle ja pois päältä

1. 2.

■ Paina päälle kytkemisen salpaa (1.).
■ Paina käynnistyskytkintä ja pidä painettuna (2.). Sähkötyökalu on päällä.
Päästä käynnistysvarmistin vapaaksi. Sähkötyökalun käyttökytkimellä on mahdollista lisätä vähitellen iskulukua maksimiarvoon saakka.

Päällä olevan sähkötyökalun LED-valo valaisee työskentelykohdan.

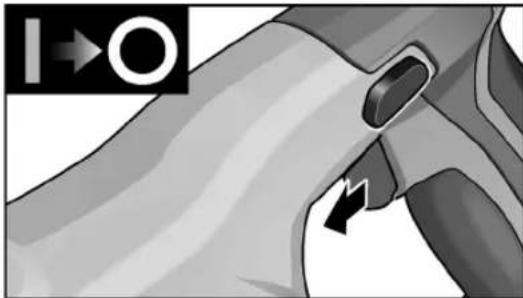

Työkalun pysäytys:

■ Päästä käynnistyskytkin vapaaksi.

fi

RS 29 18.0

Pidä sähkötyökalusta aina kiinni molemmin käsin!

Kiinnitä sahattava työkappale mahdollisuuksien mukaan ruuvipenkkiin.
Sahassa on sahausjalka. Se vähentää tärinää. Lisäksi sillä saa suorakulmaisen leikkauksen.
■ Pysäyttämisen jälkeen sahanterä on vielä jonkin aikaa käynnissä.
- Älä koskaan koske sahanterään heti käytön jälkeen, koska se voi olla erittäin kuuma.

Metallin sahaaminen

Metallia sahatessa levitä voiteluainetta leikkauslinjalle. Näin estetään materiaalin liika kuumeneminen.

Puun sahaaminen

Aseta saha kohtisuoraan työkappaletta kohti. Ohjaa sahaa tasaisella painamisella puun läpi, paina samalla sahausjalkaa työkappaletta vasten.

Sahaaminen suoraan seinällä

Bimetalli-sahanterien joustavuuden ansiosta putkia voi sahata seinää vasten. Käytä siihen tarpeeksi pitkää sahanterää, jonka pituus ylittää putken halkaisijan pituuden. Aseta sahanterä seinää vasten, niin että taivutuskohta on sahattavan työkappaleen ulkopuolella.

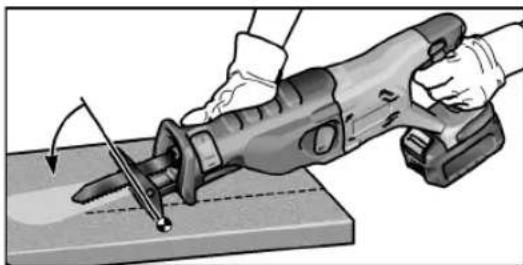

Upotussahaus

Saha sopii muoviin ja puuhun tehtäviin upotuksiin. Käytä upotussahauksissa vain lyhyitä sahanteriä (< 150 mm)!

Käytä upotussahaukseen heiluritoimintoa.
■ Aseta sahausjalan alareuna työkappaleelle niin, että sahanterä ei koske työkappaletta.

■ Kytke saha päälle.
■ Paina sahausjalkaa lujasti työkappaletta vasten ja käännä sahaa eteenpäin. Upota sahanterä hitaasti työkappaleeseen.
■ Kun sahausjalka on kokonaan työkappaletta vasten, jatka sahaamista halutun sahauslinjan mukaisesti.

i OHJE

Älä tee upotusleikkausta metalliin.

Lisäohjeita

– Terävien työkalujen käyttö lisää työtehoa ja pidentää sähkötyökalun käyttöikää.
– Puhdista sähkötyökalu töiden jälkeen ja säilytä sitä kuljetuslaukussa kuivassa paikassa.

RS 29 18.0

fi

Huelto ja hoito

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

VAROITUS!

Äärimmäisissä käyttöolosuhteissa metalleja työstettäessä työkalun rungon sisälle saattaa kerääntyä sähköä johtavaa pölyä.

Puhdista työkalu ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta.

■ Puhalla työkalun sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein.

Laturi

VAROITUS!

Irrota pistoke pistorasiasta ennen kaikkia latauslaitteeseen kohdistuvia töitä. Älä käytä vettä tai nestemäisiä puhdistusaineita.

■ Puhdista lika ja pöly kotelosta pensselillä tai kuivalla kankaalla.

Vaihteisto

OHJE!

Älä avaa vaihteistopään ruuveja sähkötyökalun takuuaikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

OHJE!

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosia. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Katso muut lisätarvikkeet, etenkin käyttötyökalut, valmistajan tuote-esitteestä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat.

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeeseen.

Raaka-aineet uusiokäyttöön jätehuollon asemasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Toimita akut/paristot keräykseen, kierrätykseen tai hävitä ne ympäristöystävällisesti jätehuoltomääräysten mukaan.

Vain EU-maat:

Vialliset tai loppuunkäytetyt akut/paristot tulee toimittaa kierrätykseen direktiivin 2006/66/EY mukaisesti.

OHJE!

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

fi

RS 29 18.0

CE-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2004/108/EY

(19.4.2016 saakka), 2014/30/EU

(20.4.2016 alkaen), 2006/42/EY,

2011/65/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.
