NÁVOD K OBSLUZE RS 29 18.0 C Flex

cs Originální návod k obsluze 129

sk Originálny návod na obsluhu 137

Použité symboly ..... 129

Technické údaje 129

Přehled 130

Pro vaši bezpečnost ..... 131

Hlučnost a vibrace .... 132

Návod k použití 133

Údržba a ošetřování ..... 135

Pokyny pro likvidaci .... 136

CE shoda 136

Vyloučení odpovědnosti 136

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Pri nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ!

Označuje tipy pro použití a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Noste ochranné brýle!

Noste chrániče sluchu!

Pokyn pro likvidaci starého nářadí (viz stránku 136!

Technické údaje

Akumulátorová šavlová pila	RS 29 18.0
Jmenovité napětí V 18
Akumulátor AP 18.0 (2,5 Ap 18.0 (5,0 Ah)	Ah)
Počet zdvihů při volnoběhu	min-1	0–3100
Zdvih mm 29
Max. tloušt’ka materiálu – kov – kovové trubky – plastové trubky – dřevo	mm mm mm mm	18 100 200 180
Hmotnost podle standardu „EPTA-procedure 01/2003“ (bez akumulátoru)	kg 2,9
Hmotnost akumulátoru 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

cs

RS 29 18.0

Přehled

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 O p ě r k a

2 LED světlo

Pro osvětlení pracovního prostoru

3 Uchycení nástroje

4 Zajištění uchycení nástroje

5 Zajištění opěrky

6 Přední rukojet'

K zapnutí a vypnutí a dále rozběhnutí na maximální počet zdvihů.

9 Aretace proti zapnutí

10 Zadní rukojet'

11 Otvor pro vložení akumulátoru

12 Akumulátor Li-Ion (2,5 Ah nebo 5,0 Ah)

13 Odjišťovací tlačítko akumulátoru

14 Ukazatel stavu akumulátoru

15 Typový štítek*

* není viditelný

RS 29 18.0

cs

Pro vaši bezpečnost

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržení bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a všechny pokyny si do budoucna uschovejte.

Před použitím elektrického nářadí si přečtěte:

• tento návod k obsluze,
• „Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (č. publikace: 315.915),
• pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich.

Toto elektrické zařízení je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. k poškození zařízení nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

• v souladu s určeným účelem,
• v bezvadném bezpečnostnětechnickém stavu.

Okamžitě odstraňte poruchy omezující bezpečnost.

Použití v souladu s určeným účelem

Akumulátorová šavlová pila je určená

– pro profesionální použití v průmyslu a řemesle,
– pro řezání kovu, plastu a dřeva,
– pro řezání dlaždic a keramiky,
– pro rovné a křivkové řezy,
– pro řezání trubek,
- k použití s nástrojem vhodným k tomuto účelu a doporučeným výrobcem pro toto nářadí.

Bezpečnostní upozornění pro šavlové pily

Když provádíte práce, při kterých může nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem.

Nedávejte ruce do oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění.

■ Elektrické nářadí ved'te proti obrobku jen zapnuté. Jinak hrozí nebezpečí, že se nástroj zasekne v obrobku.

■ Dbejte na to, aby opěrka při řezání vždy dosedala na obrobek. Pilový list se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.

■ Po ukončení práce elektrické nářadí vypněte a pilový list vytáhněte z řezu až po úplném zastavení. Tak zabráníte zpětnému rázu a budete moct elektrické nářadí bezpečně odložit.

■ Používejte pouze nepoškozené, bezvadné pilové listy. Deformované nebo neostré pilové listy mohou prasknout nebo způsobit zpětný ráz.

■ Nepřibrzdujte pilový list po vypnutí přitlačením na stranu. Pilový list se může poškodit, prasknout nebo způsobit zpětný ráz.

■ Materiál dobře upněte. Nepodepírejte obrobek rukou nebo nohou. Běžící pilou se nedotýkejte žádných předmětů nebo země. Hrozí nebezpečí zpětného rázu.

■ Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo provedte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickými vedeními může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Vniknutí do vodovodního potrubí způsobí věcné škody nebo může způsobit úraz elektrickým proudem.

■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Oběma rukama budete elektrické nářadí vést bezpečněji.

cs

RS 29 18.0

■ Udržujte pracoviště čisté. Nebezpečné jsou zejména materiálové směsi. Prach z lehkých kovů může začít hořet nebo explodovat.
■ Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
■ Zabezpečte obrobek. Obrobek uchycený upínacím zařízením je držený spolehlivěji než vaší rukou.

Speciální bezpečnostní upozornění

■ Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru.
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory.
■ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř akumulátoru může dojít ke zkratu a akumulátor může začít hořet, vybouchnout, přehřát se nebo se z něj může kouřit.
■ Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
■ Z poškozeného a nesprávně použitého akumulátoru mohou unikat páry. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékařskou pomoc. Páry mohou dráždit dýchací cesty.
■ Neopracovávejte materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).
■ K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte do nářadí otvory.

Hlučnost a vibrace

Hodnoty hluku a vibrací byly zjištěny podle EN 60745.

Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:

– hladina akustického výkonu: 101 dB(A);

- nejistota K: 3 dB.

Celková hodnota vibrací:

- při řezání dřeva:

• emitovaná hodnota a_h : 20,2 m/s ^2 ;
• nejistota K: 1,5 m/s ^2 .

POZOR!

Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění.

i UPOZORNĚNÍ!

Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit.

Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit.

Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů.

POZOR!

Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.

RS 29 18.0

cs

Návod k použití

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě.

i UPOZORNĚNÍ

Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Víz k tomu návod k obsluze nabíječky.

Nasazení/výměna akumulátoru

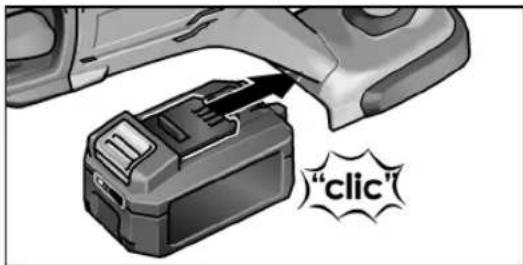

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.

"click"

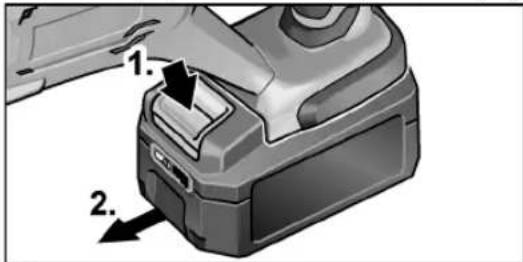

■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

Stav nabití akumulátoru

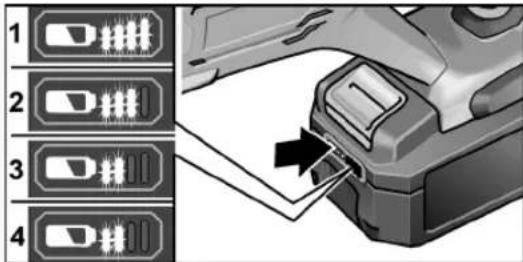

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

1 2 3 4

Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačitka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit. Ukazatel zhasne za 5 sekund.

i UPOZORNĚNÍ

Dodržujte pokyny pro nabíjení akumulátoru uvedené v návodu k obsluze nabíječky.

Nasazení/výměna pilových listů

⚠️ VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

POZOR!

Použité nástroje mohou být horké. Noste ochranné rukavice!

Zvolte pilový list vhodný pro příslušný řezaný materiál. Použitelné pilové listy najdete v katalozích výrobce.

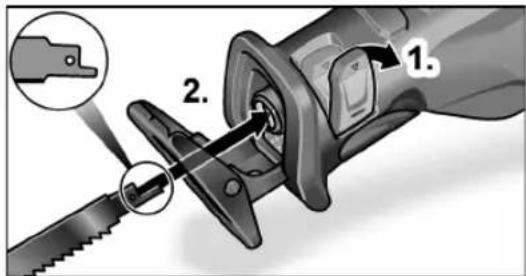

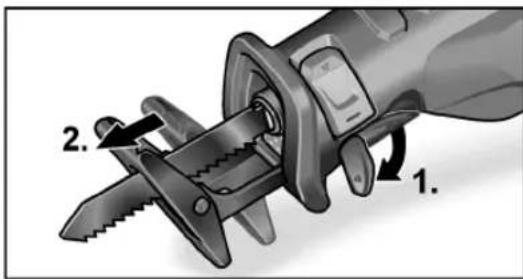

■ Vyklopte zajištění uchycení nástroje a zatlačte ho dolů (1.).

■ Použitý pilový list vytáhněte dopředu z uchycení nástroje.

■ Nasad'te pilový list do uchycení nástroje a zasuňte ho až nadoraz (2.).

■ Zavřete zajištění uchycení nástroje.

cs

RS 29 18.0

Nastavení opěrky

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Opěrka by měla při řezání vždy dosedat na materiál, aby se zabránilo nadměrným vibracím.

Nastavením opěrky lze například omezit hloubku řezu pilového listu.

■ Zatlačte zajištění opěrky dolů (1.).

1. 2.

■ Nastavte opěrku na potřebnou hloubku (2.).

■ Zajištění opěrky zatlačte až nadoraz nahoru.

Práce s kyvným zdvihem

POZOR!

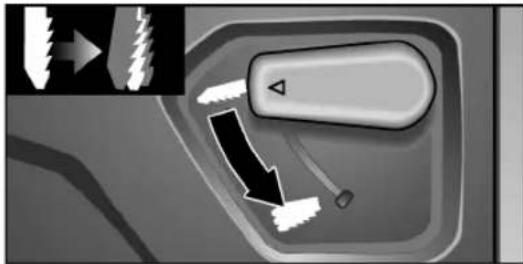

Spínač kyvného zdvihu používejte pouze při zastaveném pilovém listu!

- Bez zapnutého kyvného zdvihu se pilový list pohybuje pouze horizontálně. To je vhodné především pro řezání kovu. Pokud je při řezání dřeva zapotřebí velmi dobře vypadající řez, použijte rovněž toto nastavení.

– Při zapnutém kyvném zdvihu se pilový list pohybuje horizontálně a vertikálně (kyvné pohyby). To je vhodné především pro rychlé řezání dřeva. Kvalita řezné hrany je horší.

■ Stiskněte spínač kyvného zdvihu až nadoraz dolů.

■ Pro vypnutí kyvného zdvihu stiskněte spínač až nadoraz nahoru.

Zapnutí/vypnutí elektrického nářadí

1. 2.

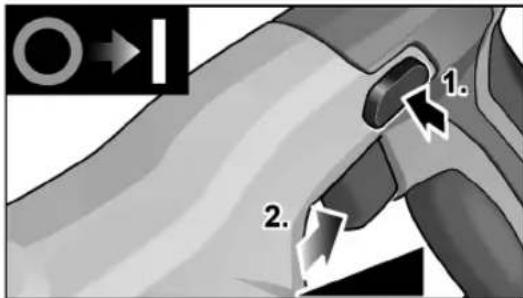

■ Stiskněte aretaci proti zapnutí (1.).

■ Stiskněte vypínač a držte ho stisknutý (2.). Elektrické nářadí se spustí.

■ Uvolněte aretaci proti zapnutí.

Vypínač elektrického nářadí umožňuje pomalé zvyšování počtu zdvihů až na maximální hodnotu.

Při zapnutém elektrickém nářadí osvětluje pracovní prostor LED.

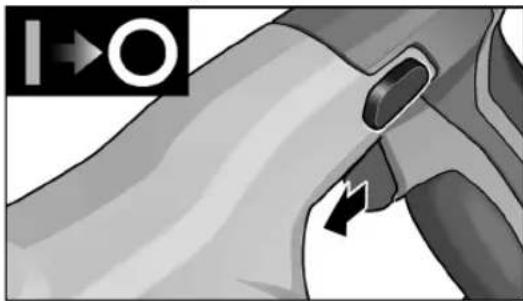

Vypnutí nářadí:

■ Uvolněte vypínač.

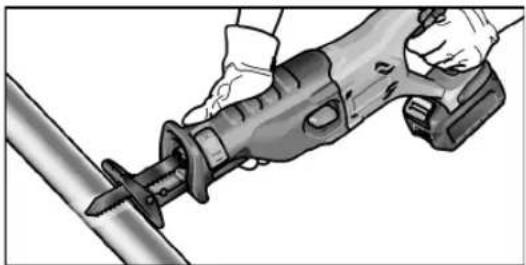

Elektrické nářadí vždy pevně držte oběma rukama!

• Řezaný obrobek pokud možno upněte do svěráku.
  ■ Pila je vybavená opěrkou. Ta slouží ke snížení vibrací. Kromě toho s ní dosáhnete pravoúhlých řezů.
  ■ Po vypnutí pilový list ještě krátkou dobu dobíhá.
  Pilového listu se nikdy nedotýkejte bezprostředně po použití, protože může být velmi horký.

Řezání kovu

Při řezání kovu použijte podél linie řezu mazivo. Zabrání se tak příliš silnému zahřívání materiálu.

Řezání dřeva

Pilu nasad'te na obrobek v pravém úhlu. Ved'te pilu s rovnoměrným přítlakem dřevem, opěrku přitom tlačte proti obrobku.

Řezání přímo u zdi

Díky pružnosti bimetalových pilových listů je možné odřezávat trubky zarovnaně se zdí. Použijte k tomu dostatečně dlouhý pilový list, přesahující průměr trubky. Přiložte pilový list až ke zdi, aby místo ohybu bylo mimo řezaný předmět.

Ponorné řezy

Pila je vhodná pro ponorné řezy do dřeva a plastu. Při provádění ponorných řezů používejte pouze krátké pilové listy (< 150 mm)!

■ Při provádění ponorných řezů zapněte kyvný zdvih.

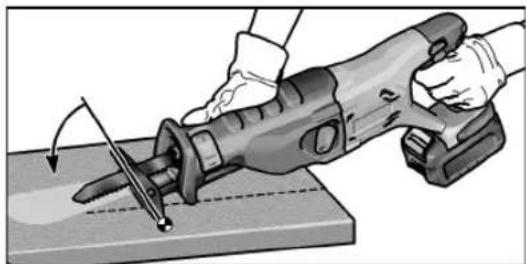

Pilu nasad'te na obrobek spodní stranou opěrky tak, aby se pilový list nedotýkal obrobku.

■ Zapněte pilu.
■ Opěrku pevně přitlačte k obrobku a pilu nakloňte dopředu. Pomalu zanořujte pilu do obrobku.
Když opěrka zcela přiléhá k obrobku, řežte podél požadované linie řezu dál.

i

UPOZORNĚNÍ

Neprovádějte ponorné řezy do kovu.

Ostatní pokyny

– Použitím „ostrých“ nástrojů se zvyšuje pracovní výkon a prodlužuje životnost elektrického nářadí.
- Po ukončení práce elektrické nářadí vyčistěte a uložte v přepravním kufříku na suchém místě.

Údržba a ošetřování

VAROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Čistění

VAROVÁNÍ!

Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach.

Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.

■ Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.

cs

RS 29 18.0

Nabíječka

VAROVÁNÍ!

Před prováděním veškerých prací na nabíječce vytáhněte sit'ovou zástrčku ze zásuvky. Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Nečistoty a prach odstraňte z krytu štětcem nebo suchým hadrem.

Převodovka

i UPOZORNĚNÍ!

Během záruční doby nepovolujte šrouby na převodové hlavě. Při nedodržení zaniknou záruční závazky výrobce.

Opravy

Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem.

Náhradní díly a příslušenství

i UPOZORNĚNÍ!

K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.

Další příslušenství, zejména nástroje, najdete v katalozích výrobce.

Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com.

Pokyny pro likvidaci

VAROVÁNÍ!

Odstraněním síťového kabelu zajistěte, že bude vysloužilé nářadí nepoužitelné.

Pouze pro země EU. Nevyhazujte elektrické nářadí do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

VAROVÁNÍ!

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.

Akumulátory/baterie je třeba shromažďovat, recyklovat nebo ekologicky zlikvidovat.

Pouze pro země EU:

Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.

i UPOZORNĚNÍ!

O možnostech likvidace se informujte u specializovaného prodejce!

CE shoda

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:

EN 60745 podle ustanovení směrnic

2004/108/ES (do 19.04.2016),

Vyloučení odpovědnosti

Výrobce a jeho zástupce neodpovídají za škody a ušlý zisk vlivem prerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.

Výrobce a jeho zástupce neodpovídají za škody, které byly způsobeny nesprávným použitím nebo ve spojení s výrobky jiných výrobců.

RS 29 18.0

sk

Obsah

Použité symboly ..... 137

Technické údaje 137

Prehlad 138

Pre vašu bezpečnost' 139

Hlučnost' a vibrácie ..... 140

Návod na obsluhu 141

Údržba a ošetrovanie ..... 143

Pokyny na likvidáciu 144

CE Vyhlásenie o zhode ..... 144

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Používajte ochranu očí!

Akumulátorová chvostová píla	RS 29 18.0
Menovité napätie V 18
Akumulátor AP 18.0 (2,5	Ah)AP 18.0 (5,0 Ah)
Počet zdvihov naprázdno	min-1	0–3100
Zdvih mm 29
Max. hrúbka materiálu– kov– kovové rúry– plastové rúry– drevo	mmmmmmmm	18100200180
Hmotnost' podľa „EPTA-procedure 01/2003“(bez akumulátora)	kg 2,9
Hmotnost'akumulátora 2,5 Ah5,0 Ah	kgkg	0,420,72

sk

RS 29 18.0

Prehlad

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Dosadacia podpera píly
2 LED osvetlenie

Na osvetlenie pracovnej oblasti.

Pred použitím elektrického náradia si prečítajte:

Akumulátorová chvostová píla je určená

Bezpečnostné upozornenia pre chvostové píly

■ Po skončení práce vypnite elektrické náradie a pílový list vytiahnite z rezu až vtedy, keď sa zastaví. Zabránite tak spätnému rázu a elektrické náradie môžete bezpečne odložit'.

■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte otvory do telesa náradia.

Hlučnost' a vibrácie

Hladina hluku náradia vyhodnotená s filtrom A je typicky:

– Pri pílení dreva:
- Hodnota emisií a_h : 20,2 m/s ^2
- Neistota K: 1,5 m/s ^2

POZOR!

Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

UPOZORNENIE

Dosadacia podpera píly by mala pri pílení vždy dosadat' na materiál, aby sa zabránilo nadmerným vibráciám.

■ Dosadaciu podperu píly nastavte na potrebnú híbku (2.).
■ Zaistenie dosadacej podpery pily tlačte nahor až na doraz.

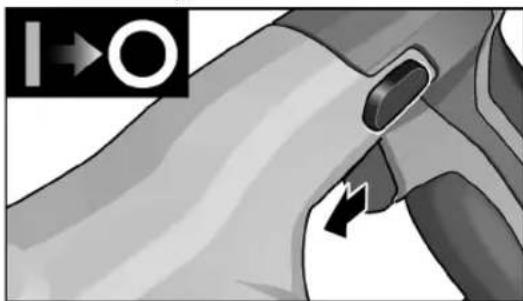

Spínač výkyvného zdvihu aktivujte len vtedy, ked'je pílový list zastavený!

Ked' chcete výkyvný zdvih vypnút', spínač tlačte nahor až na doraz.

■ Stlačte blokovanie zapnutia (1.).
■ Stlačte vypínač a držte ho stlačený (2.). Elektrické náradie sa rozbehne.

■ Uvočnite blokovanie zapnutia.

Vypínač elektrického náradia umožňuje pomalé stupňovanie počtu zdvihov až na maximálnu hodnotu.

Pri zapnutom elektrickom náradí osvetljuje LED pracovní oblast'.

Vypnutie náradia:

■ Uvoľnite vypínač.

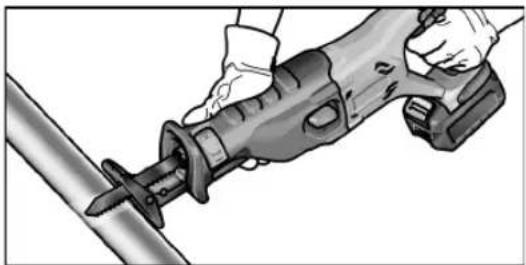

Elektrické náradie držte vždy pevne obidvoma rukami!

Údržba a ošetrovanie

VAROVANIE!

Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania.

Pokyny na likvidáciu

VAROVANIE!

Nevyhadzujte elektrické náradie do domového odpadu!

EN 60745 podla ustanovení smerníc

2004/108/ES (do 19.04.2016),

2014/30/EÜ (od 20.04.2016), 2006/42/ES, 2011/65/ES.

Zodpovednost' za technické podklady:
