KASUTUSJUHEND RS 29 18.0 C Flex

et Originaalkasutusjuhend 145

It Originali naudojimo instrukcija 153

Kasutatud sümbolid ..... 145
Tehnilised andmed 145
Ülevaade 146
Teie ohutuse heaks 147
Müra ja vibratsioon 148
Kasutusjuhend 149
Hooldus ja korrashoid .... 151
Jäätmekäitlus 152
(€-vastavus 152
Vastutuse välistamine 152

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ohtu. Juhise eiramine võib põhjustada surma või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugege kasutusjuhendit!

Kandke kaitseprille!

Kandke kuulmiskaitset!

Vana seadme jäätmekäitlus (vaata pt 152)!

Tehnilised andmed

Aku-pendelsaag RS 29	18.0
Nimipinge V 18
Aku AP 18.0 (2,5 Ah)	AP 18.0 (5,0 Ah)
Tühijooksu käiguarv	min ^-1	0–3100
Käik mm 29
Materjali maksimumpaksus– metall– metalltorud– plasttorud– puit	mm mm mm mm	18 100 200 180
Kaal „EPTA-procedure 01/2003“ (ilma akuta) järgi	kg 2,9
Kaal: aku 2,5 Ah 5,0 Ah	kg kg	0,42 0,72

et

RS 29 18.0

Ülevaade

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1 Saagimistugi

2 LED-valgustus

tööala valgustamiseks.

4 Tööriista kinnituse riivistus

5 Saagimistoe riivistus

6 Eesmine käepide

7 Pendelkäigulüliti

8 Sisse/välja lüliti

sisse- ja väljalülitamiseks ning

kiirendamiseks kuni max käiguarvuni.

9 Sisselülitustõkis

10 Tagumine käepide

11 Aku pesa

12 Liitiumioonaku (2,5 Ah või 5,0 Ah)

13 Aku lukustusest vabastamise nupp

14 Aku olekunäidik

15 Andmeplaat*

* ei ole näha

RS 29 18.0

et

Teie ohutuse heaks

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhendid.

Ohutusnõuete ja juhendite eiramise tagajärg võib olla elektrilöök, tulekahju ja/või rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhendid alles, et neid ka hiljem lugeda.

Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni:

• see kasutusjuhend,
• elektritööriistade käsitsemise „Üldised ohutusjuhised” lisatud brošüüris (vihikunr 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult

- selleks ette nähtud otstarbel,

- tehniliselt laitmatus seisukorras.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Aku-pendelsaag sobib

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– metalli, plasti ja puidu saagimiseks,
- keraamiliste plaatide ja keraamilise materjali saagimiseks,
– sirgelt ja kaarjalt lõikamiseks,
- torude lõikamiseks,
- tarvitamiseks selleks sobiva ja tootja poolt käesoleva tööriista jaoks soovitatud tarvikuga.

Aku-pendelsaagide ohutusjuhised

Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda toitejuhet, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke käed saagimisalast eemal. Ärge pange kätt töödeldava materjali alla. Kokkupuutel saelehega võite saada vigastada.

■ Pange elektritööriist vastu töödeldavat materjali vaid sisselülitatud olekus. Vastasel juhul võib tööriist materjalisse kinni jääda ja ähvardab tagasilöögi oht.

■ Veenduge, et saagimistugi on saagimisel alati vastu töödeldavat materjali. Saeleht vöib kinni jääda ja nii vöib kaduda kontroll elektritööriista üle.

Lülitage pärast töö löpetamist elektritööriist välja ja tömmake saeleht löikekohast välja alles siis, kui see on seiskunud. Nii väldite tagasilööki ja saate elektritööriista turvaliselt käest panna.

■ Kasutage vaid laitmatus seisukorras saelehti. Paindunud või nürid saelehed võivad murduda ja tekitada tagasilöögi.

- Ärge pidurdage saelehte pärast väljalülitamist külgmise vastusurve avaldamisega. Saeleht võib saada kahjustada, murduda või tekitada tagasilöögi.

Kinnitage materjal tugevasti. Ärge toetage materjali kunagi käe või jalaga. Ärge puudutage töötava saega ühtki eset või maapinda. Tagasilöögi oht!

■ Kasutage varjatud juhtmete leidmiseks sobivat detektorit või põörduge info saamiseks piirkondliku elektritarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu ja tekitada elektrilöögi ohu. Gaasijuhtme kahjustamine võib põhjustada plahvatuse. Veetorustiku vigastamine toob endaga kaasa materiaalse kahju või võib põhjustada elektrilöögi.

et

RS 29 18.0

■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend. Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.
■ Hoidke oma töökoht puhas. Eriti ohtlikud on materjalisegud. Kergmetallide tolm võib süttida või plahvatada.
■ Enne elektritööriista käestpanekut oodake, kuni see on seiskunud. Elektritööriist võib materjalisse kinni jääda ja nii võib kaduda kontroll selle üle.
■ Kinnitage töödeldav materjal. Kinnitusrakisesse kinnitatud töödeldav materjal seisab kindlamini paigal kui ainult käega kinni hoides.

Eriohutusjuhised

■ Kasutage vaid originaalakusid, millel on teie elektritööriista andmeplaadil esitatud pinge. Teistsuguste akude, nt völtsingute, ümberehitatud akude või teiste tootjate akude kasutamisel ähvardab vigastusoht ja materiaalse kahju oht akude plahvatamise töttu.
■ Laadige akusid ainult tootja soovitatud akulaadijaga. Kui akulaadijaga laaditakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, vöib tekkida tulekahju.
■ Teravad esemed (näiteks naelad, kruvikeerajad) või tugevad lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
■ Kaitske akut kuumuse, ka näiteks pideva päikesekiiirguse ja tule eest, kuid samuti vee ja niiskuse eest. Plahvatusoht!
■ Aku kahjustumisel või väärkasutuse korral võivad tekkida aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.
■ Töödelda ei tohi materjale, mis eraldavad tervist kahjustavaid osakesi (nt asbest).
■ Kasutage elektritööriista märgistamiseks ainult kleebiseid. Ärge puurige korpusesse auke.

Müra ja vibratsioon

Müra- ja vibratsiooninäitajad on saadud vastavalt standardile EN 60745.

Seadme tüüpiline A-väärtuse müratase:

- helivõimsuse tase: 101 dB(A);

- määramatus K: 3 dB.

Vibratsiooni koguväärtus:

- puidu saagimisel:

• emissiooni väärtus a_h : 20,2 m/s ^2
• määramatus K: 1,5 m/s ^2

TÄHELEPANU!

Esitatud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooninäitajad muutuvad.

i MÄRKUS

Nendes juhendites esitatud vibratsioonitase on mõõdetud standardiga EN 60745 määratud mõõtmismeetodi järgi ning seda võib kasutada elektritööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Esitatud vibratsioonitase kehtib elektritööriista jaoks ette nähtud rakenduse kohta. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või on küll sees, kuid sellega parajasti ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvalt vähendada.

Määrake kindlaks lisameetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektritööriista ja tarvikute hooldamine, käte soojashoidmine, töötoimingute korraldamine.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

RS 29 18.0

et

Kasutusjuhend

Enne kasutuselevõttu

Võtke elektritööriist ja tarvikud pakendist välja ja kontrollige, kas kõik osad on olemas ja ega mõni neist ei ole saanud transpordi käigus kahjustada.

MÄRKUS

Akud ei ole tarnimisel päris täis laetud. Laadige enne kasutuselevõttu akud täis. Selle kohta vaadake laadija kasutusjuhendist.

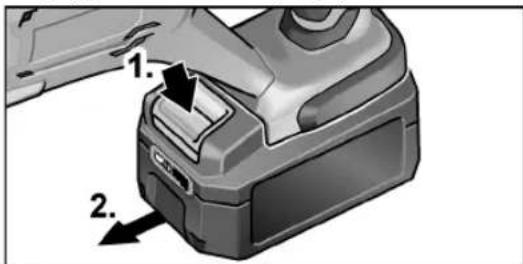

Aku sisestamine/vahetamine

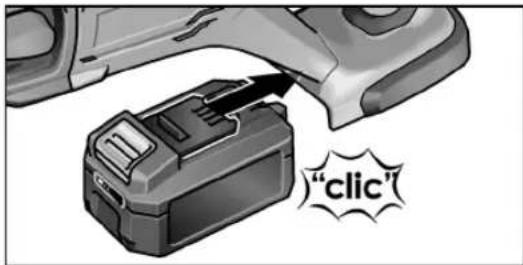

■ Lükake laetud aku kuni täieliku fikseerumiseni elektritööriista.

"click"

Väljavõtmiseks vajutage vabastusnuppu (1.) ja võtke aku välja (2.).

Kaitske akukontakte ajal, mil seda ei kasutata. Metallosadega kokkupuutumisel võib tekkida lühis. Ettevaatust, plahvatus- ja tuleoht!

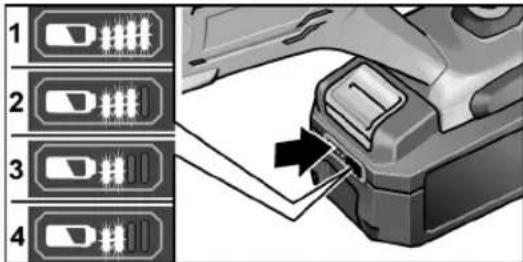

Aku laadimisolek

Nupulevajutusega saab laadimisoleku näidiku LEDilt kontrollida aku laetuse taset.

1 2 3 4

Kui üks LEDidest vilgub, tuleb akut laadida. Kui pärast nupulevajutust ei sütti ükski LED, on aku defektne ja tuleb välja vahetada. Näit kustub 5 sekundi pärast.

MÄRKUS

Järgige laadija kasutusjuhendis olevat teavet aku laadimise kohta.

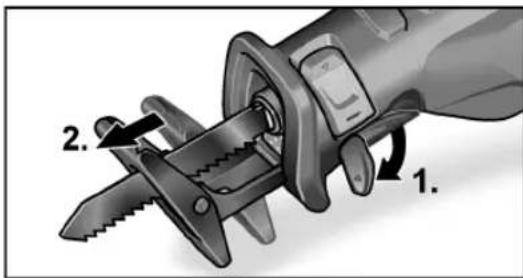

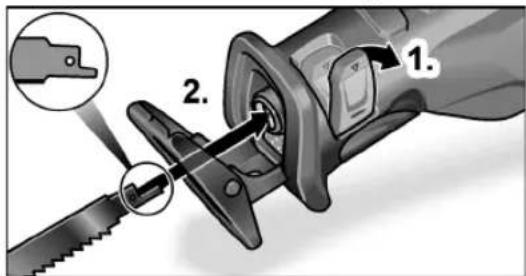

Saelehtede sisestamine/vahetamine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

ETTEVAATUST!

Kasutatud tarvikud võivad minna kuumaks. Kandke kaitsekindaid!

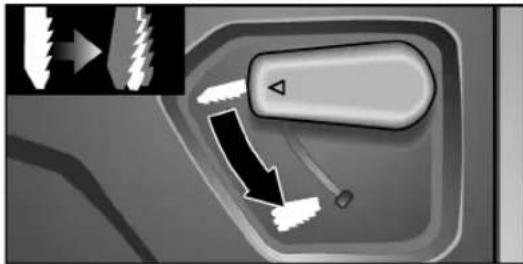

Valige töödeldavale materjalile vastav saeleht. Vaadake kasutatavaid saelehti tootja kataloogidest.

■ Pöörake tööriista kinnituse riivistus välja ja vajutage alla (1.).
Tömmake kasutatud saeleht suunaga ette tööriista kinnitusest välja.

■ Pange saeleht tööriista kinnitusse ja lükake piirikuni sisse (2.).
■ Sulgege tööriista kinnituse riivistus.

et

RS 29 18.0

Saagimistoe kohandamine

HOIATUS!

Enne köiki elektritööriistal tehtavaid töid eemaldage sellest aku.

Ülemäärase vibratsiooni vältimiseks peab saagimistugi olema saagimisel alati vastu materjali.

Saagimistoe kohandamisel saab nt piirata saelehe lõikesügavust.

■ Vajutage saagimistoe riivistus alla (1.).

1. 2.

■ Seadke saagimistugi vajalikule sügavusele (2.).
■ Tõmmake saagimistoe riivistus piirikuni üles.

Töötamine pendelkäiguga

ETTEVAATUST!

Rakendage pendelkäigulülitit vaid saelehe paigalseisu ajal!

– Kui pendelkäik ei ole sees, liigub saeleht vaid horisontaalselt. See sobib ennekõike metalli lõikamiseks.

Kui puidu saagimisel on vaja eriti head vaadet tööalale, kasutage samuti seda seadet.

- Kui pendelkäik on sisse lülitatud, liigub saeleht horisontaalselt ja vertikaalselt (pendelliikumine). See sobib ennekõike puidu kiirlõikamiseks. Lõikeserva kvaliteet on sel juhul kehvem.

Pendelkäigu sisselülitamiseks tehke järgmist.

■ Vajutage pendelkäigulüliti piirikuni alla.

■ Pendelkäigu väljalülitamiseks tömmake lüliti piirikuni üles.

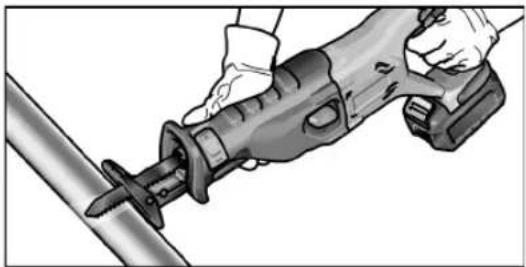

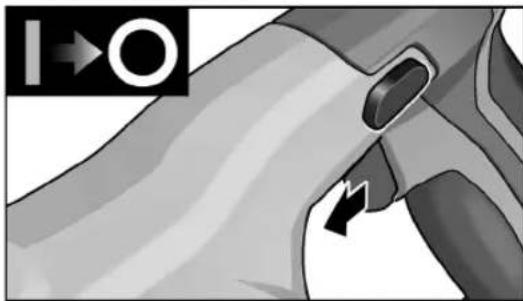

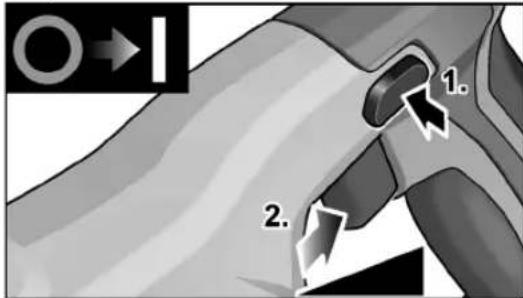

Elektritööriista sisse- ja väljalülitamine

O→I 1. 2.

■ Vajutage sisselülitustökist (1.).
■ Vajutage lülitile ja hoidke seda all (2.). Elektritööriist käivitub.
■ Vabastage sisselülitustökis.

Elektritööriista lüliti võimaldab käiguarvu aeglast tõstmist maksimumini.

Elektritööriista sisselülitamisel valgustab LED tööala.

Seadme väljalülitamine.

■ Laske lüliti lahti.

Hoidke tööriista kinni alati mölema käega!

■ Kinnitage saetav materjal võimaluse korral kruustangide vahele.
■ Sael on saagimistugi. See on vibratsiooni vähendamiseks. Lisaks saadakse nii täisnurksed löiked.
Pärast väljalülitamist liigub saeleht veel mõnda aega.
- Ärge saelehte kohe pärast kasutamist puudutage, kuna see võib olla väga kuum.

Metalli saagimine

Metalli saagimisel kasutage piki lõikejoont määrdevahendit. Nii takistate materjali liigset kuumenemist.

Puidu saagimine

Asetage saag täisnuga all töödeldavale materjalile. Juhtige saagi ühtlasel survel läbi puidu, surudes seejuures saagimistuge vastu töödeldavat materjali.

Saagimine otse seina juures

Tänu bimetall-saelehtede elastsusele on võimalik torude mahalõikamine seinaga tasapinnaliselt. Kasutage selleks piisavalt pikka saelehte, mis ulatub üle toru läbimõõdu. Asetage saeleht seinaga tasapinnaliselt, nii et paindekoht jääb saetavast materjalist väljapoole.

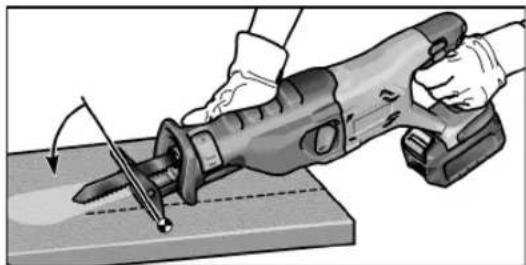

Saagimine materjali keskelt (nn uputuslöige)

Saag sobib puitu ja plasti uputuslõigete tegemiseks. Uputuslõigete tegemiseks kasutage vaid lühikesi saelehti (<150 mm)!

■ Uputuslöigete tegemiseks lülitage pendelkäik sisse.
■ Asetage saag materjalile saagimistoe alumise servaga peale nii, et saeleht ei puutu materjali.

■ Lülitage saag sisse.
■ Suruge saagimistugi kindlalt vastu materjali ja kallutage saagi ettepoole. Viige saeleht aeglaselt materjali.

Kui saagimistugi on täielikult materjalil, saagige mööda soovitud lõikejoont edasi.

i MÄRKUS

• Teravate tarvikute kasutamine suurendab tööjõudlust ja pikendab elektritööriista tööiga.
  – Pärast töö löpetamist puhastage elektritööriist ja pange hoiustamiseks transpordikohvris kuiva ruumi.

Hooldus ja korrashoid

HOIATUS!

Enne kõiki elektritööriistal tehtavaid töid eemaldage sellest aku.

Puhastamine

HOIATUS!

Metallide töötlemise või äärmuslike töötingimuste korral võib korpuse sisepinnale koguneda elektrit juhtiv tolm. Puhastage regulaarselt elektritööriista ja ventilatsioonipilusid. Sagedus söltub töödeldavast materjalist ja kasutuse kestusest.

■ Puhastage korpuse sisemust ja mootorit regulaarselt kuiva suruõhuga.

et

RS 29 18.0

Laadija

HOIATUS!

Enne laadijal tööde alustamist tömmake välja toitepistik. Ärge kasutage vett ega vedelaid pesuvahendeid.

■ Eemaldage korpuselt pintsli või kuiva lapiga mustus ja tolm.

Reduktor

i MÄRKUS

Reduktoripea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Selle nõude eiramisel kaotab tootja garantii kehtivuse.

Remonttööd

Laske remonttöid teha ainult tootja poolt volitatud klienditeeninduses.

Varuosad ja tarvikud

i MÄRKUS

Kasutage ainult originaalvaruosasid. Teiste ettevõtete varuosade kasutamisel kaotab tootja garantii kehtivuse.

Lisatarvikud on loetletud tootja kataloogides. Koostejoonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigake ära toitejuhe ja muutke see nii kasutuskõlbmatuks.

Ainult ELi riikidele. Ärge visake elektritööriistu olmeprügi hulka!

Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi 2012/19/EÜ ja vastava riikliku seaduse kohaselt tuleb koguda kasutatud elektritööriistad eraldi ning anda need keskkonnasäästlikusse jäätmete taaskasutusse.

Tooraine taaskasutamine äraviskamise asemel.

Suunake seade, tarvikud ja pakend keskkonnaohutusse taaskasutusse. Jäätmete liigiti kogumiseks on plastmaterjalist osad vastavalt tähistatud.

HOIATUS!

Akusid/patareisid ei tohi visata olmeprügi hulka, tulle ega vette. Kasutuskölbmatuid akusid ei tohi avada.

Akud/patareid tuleb koguda, taaskasutada või keskkonnasõbralikult jäätmena käidelda.

Ainult ELi riikidele: direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.

i MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest.
