MANUAL DE UTILIZADOR RS 29 18.0 C Flex
pt Instruções de serviço originais 48
- para cortar tubos,
Símbolos utilizados 48
Caraterísticas técnicas ..... 48
Panorâmica da máquina 49
Para sua segurança 50
Ruído e vibração 51
Instruções de utilização ..... 52
Manutenção e tratamento ..... 55
Indicações sobre reciclagem ..... 56
Conformidade C€. 56
Exclusão de responsabilidades ..... 56
Símbolos utilizados
AVISO!
Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves.
ATENÇÃO!
Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais.
INDICAÇÃO!
Carateriza conselhos de utilização e informações importantes.
Símbolos no aparelho
Antes da colocação em funcionamento, leia as Instruções de serviço!
Usar óculos de proteção!
Usar proteção auditiva!
Indicações sobre reciclagem para o aparelho usado (ver a pág. 56)!
| Serra de sabre de acumulador | RS 29 18.0 | |
| Tensão nominal V 18 | ||
| Acumulador AP 18.0 (2,5 Ah)AP 18.0 (5,0 Ah) | ||
| Número de cursos com rotação em vazio | rpm 0-3100 | |
| Curso mm 29 | ||
| Espessura máx. do material- Metalmm18- Tubos de metalmm100- Tubos de plásticomm200- Madeiramm180 | mm | 18 |
| mm | 100 | |
| mm | 200 | |
| mm | 180 | |
| Peso de acordo com "EPTA-procedure 01/2003" (sem acumulador) | kg 2,9 | |
| Peso do acumulador de -2,5 Ahkg0,42-5,0 Ahkg0,72 | kg | 0,42 |
| kg | 0,72 | |

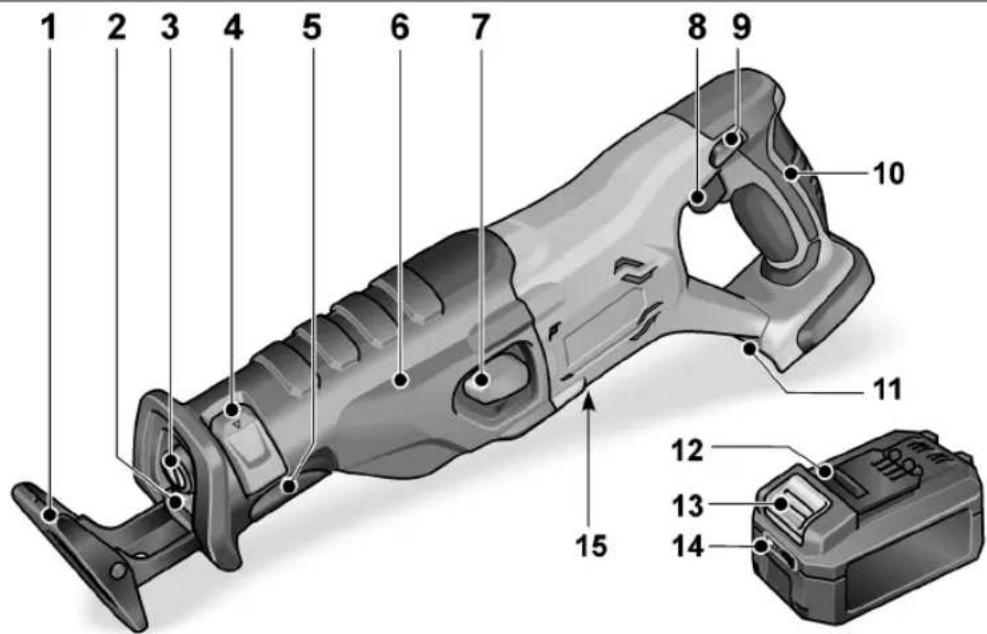

Panorâmica da máquina
2 Iluminação LED
Para iluminar a área de trabalho.
3 Admissão da ferramenta
4 Bloqueio da admissão da ferramenta
5 Bloqueio do assento da serra
6 Punho dianteiro
7 Interruptor do curso pendular
8 Botão de ligar/desligar
Para ligar e desligar, assim como para aumentar a velocidade até ao número máximo de cursos.
9 Bloqueio de ligação
10 Punho traseiro
11 Módulo recetor para o acumulador
12 Acumulador de iões de lítio
(2,5 Ah ou 5,0 Ah)
13 Tecla para desbloquear o
acumulador
14 Indicação do estado do acumulador
15 Placa de caraterísticas *
pt
RS 29 18.0
Para sua segurança
AVISO!
Leia todas as indicações de segurança e instruções. A não observação das indicações de segurança e das instruções pode ter como consequência um choque elétrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.
Ler antes da utilização da ferramenta elétrica e proceder em conformidade:
- estas Instruções de serviço,
- as instruções gerais de segurança para utilização de ferramentas elétricas na documentação anexa (textos n.º: 315.915),
- as regras e as normas em vigor para prevenção contra acidentes no local de utilização.
Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada
- de acordo com as disposições legais,
- em perfeita situação de segurança técnica.
As avarias que prejudiquem a segurança devem ser imediatamente eliminadas.
Utilização de acordo com as disposições legais
- para utilização profissional na indústria e em oficinas,
- para serrar metal, plástico e madeira,
- para serrar azulejos e cerâmica,
- para cortes a direito e curvos,
- para cortar tubos,
- para a utilização com a ferramenta adequada para tal e recomendada pelo fabricante para este aparelho.
Indicações de segurança para serras de sabre
■ Quando efetuar trabalhos nos quais a ferramenta utilizada possa encontrar cabos elétricos ocultos ou o próprio cabo de alimentação de corrente, segure o aparelho somente pelas superfícies do punho isoladas. O contacto com um cabo sob tensão também pode colocar componentes metálicos do aparelho sob tensão e provocar um choque elétrico.
Mantenha as mãos afastadas da zona de serrar. Não segure na peça pela parte de baixo. No contacto com a lâmina da serra, existe perigo de ferimentos.
■ Conduza a ferramenta elétrica sempre ligada contra a peça. Caso contrário, existe perigo de um contragolpe, se a ferramenta utilizada se prender na peça.
Tenha atenção para que o assento da serra, ao serrar, esteja sempre apoiado na peça. A lâmina da serra pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica.
■ Desligue a ferramenta elétrica depois de terminado o trabalho e retire a lâmina de serra do corte só depois de esta estar completamente imobilizada. Assim, evita um contragolpe e a ferramenta elétrica pode ser pousada com segurança.
Utilize somente lâminas de serra intactas, em perfeito estado de conservação. Lâminas de serra empenadas ou rombas podem partir ou provocar um contragolpe.
Não trave a lâmina de serra, depois de desligado o aparelho, exercendo pressão lateral sobre ela. A lâmina de serra pode ser danificada, partir ou provocar um contragolpe.
- Fixe bem o material. Não fixe a peça com a mão ou com o pé. Não toque em qualquer objeto, nem no chão, com a serra a funcionar. Existe perigo de contragolpe.
RS 29 18.0
pt
Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais ou pode provocar um choque elétrico.
- Segure a ferramenta elétrica com ambas as mãos ao trabalhar e procure manter uma posição de segurança. A ferramenta elétrica é mais segura quando conduzida com ambas as mãos.
■ Mantenha o posto de trabalho limpo. Misturas de materiais são particularmente perigosas. O pó de metais leves pode inflamar ou explodir.
■ Espere até que a ferramenta elétrica esteja completamente parada, antes de a pousar. A ferramenta utilizada pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica.
■ Fixe a peça a trabalhar. Uma peça mantida fixa com um dispositivo de fixação está mais segura do que presa na sua mão.
Indicações de segurança especiais
Utilize apenas acumuladores originais com a tensão indicada na placa de caraterísticas da sua ferramenta elétrica. No caso de utilização de outros acumuladores, p. ex., imitações, acumuladores restaurados ou de outros fabricantes, existe perigo de ferimentos e de danos materiais devido a explosão.
Carregue os acumuladores apenas com carregadores recomendados pelo fabricante. Um carregador apropriado para um determinado tipo de acumuladores pode causar um incêndio se for utilizado com outros acumuladores.
O acumulador pode ser danificado por objetos afiados, como, p. ex., pregos ou chaves de fendas, ou pela aplicação de força externa. Pode dar-se um curto-circuito interno e o acumulador queimar, fumegar, explodir ou sobreaquecer.
■ Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua, fogo, água e humidade. Existe perigo de explosão.
No caso de danos e utilização indevida do acumulador, podem libertar-se vapores. Ventile com ar fresco e procure um médico em caso de má disposição. Os vapores podem irritar as vias respiratórias.
Não usar em materiais que libertem substâncias prejudiciais à saúde (p. ex., amianto).
Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura.
Ruído e vibração
Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.
O nível de ruído de valorização A do aparelho comporta, normalmente:
- Nível de pressão acústica: 90 dB(A);
- Nível de potência acústica: 101 dB(A);
- Insegurança K: 3 dB.
Valor global de vibrações:
- Ao serrar madeira:
- Valor de emissão a_h : 20,2 m/s ^2
- Insegurança K: 1,5 m/s ^2
ATENÇÃO!
Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de vibração alteram-se.
i INDICAÇÃO!
O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.
O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica.
pt
RS 29 18.0
No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.
Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho. Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.
Instruções de utilização
Antes da colocação em funcionamento
Desembalar a ferramenta elétrica e acessórios e verificar se o fornecimento está completo e se existem danos provocados pelo transporte.
INDICAÇÃO
Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar as Instruções de serviço do carregador.
Aplicar/substituir o acumulador

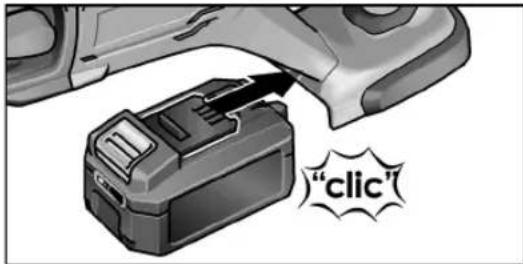

■ Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica.


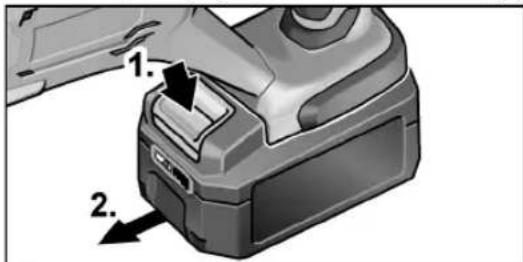

"click"■ Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acumulador (2.).
No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio!

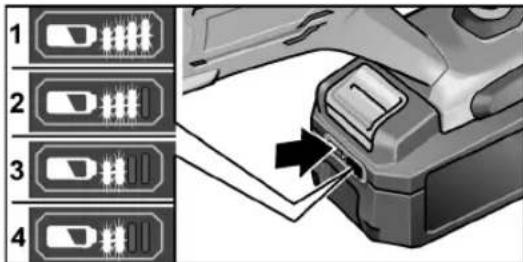

■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.
A indicação apaga-se após 5 segundos.
RS 29 18.0
pt
i INDICAÇÃO
Respeite as instruções de carregamento do acumulador apresentadas nas Instruções de serviço do carregador.
Colocar/substituir a lâmina de serra
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
ATENÇÃO!
As ferramentas de aplicação utilizadas podem ficar muito quentes. Utilizar luvas de proteção!
Seleccionar a lâmina de serra de acordo com o material a trabalhar. Consultar as lâminas de serra utilizáveis no catálogo do fabricante.

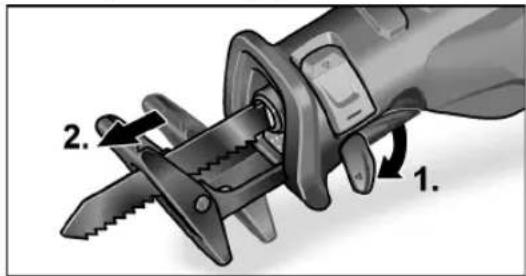

Abrir o bloqueio da admissão da ferramenta para fora e pressionar para baixo (1.).
■ Retirar a lâmina de serra usada para a frente, para fora da admissão da ferramenta.

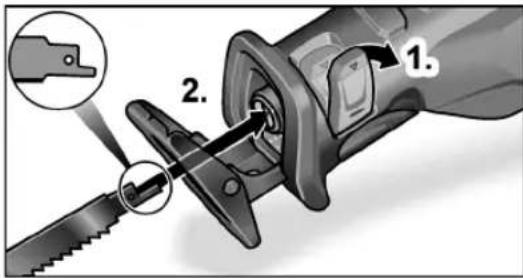

Colocar a lâmina de serra na admissão da ferramenta e empurrar até ao encosto (2.).
■ Fechar o bloqueio da admissão da ferramenta.
Ajustar o assento da serra
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Ao serrar, o assento da serra deve assentar sempre no material, para evitar vibrações excessivas.
Ajustando o assento da serra, é possível, por exemplo, limitar a profundidade de corte da lâmina de serra.
■ Pressionar o bloqueio do assento da serra para baixo (1.).
■ Pressionar o bloqueio do assento da serra para cima, até ao encosto.
Trabalhar com curso pendular
ATENÇÃO!
Acionar o interruptor do curso pendular somente com a lâmina de serra imobilizada!
- Sem o curso pendular ligado, a lâmina de serra só efetua movimentos horizontais. Isto adequa-se, especialmente, ao corte de metal.
Se, ao serrar madeira, for necessária uma imagem de corte muito boa, utilizar também este ajuste. - Com o curso pendular ligado, a lâmina de serra executa movimentos horizontais e verticais (movimentos pendulares). Isto adequa-se, especialmente, ao corte rápido de madeira. A qualidade da aresta de corte é pior.

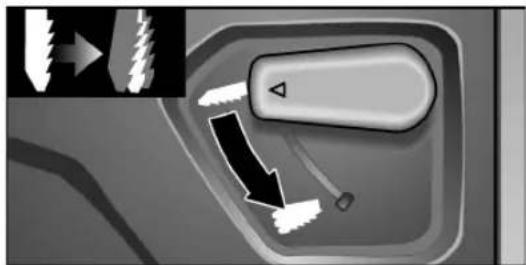

Para ligar o curso pendular:
■ Pressionar o interruptor do curso pendular para baixo, até ao encosto.
Para desligar o curso pendular, pressionar o interruptor para cima, até ao encosto.

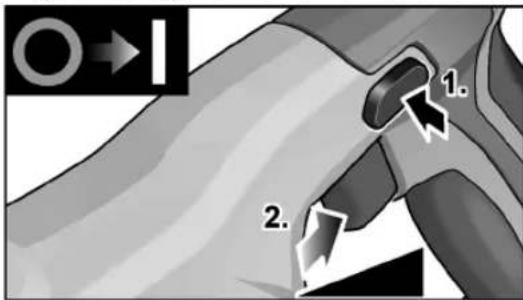

Ligar/desligar a ferramenta elétrica
■ Pressionar o interruptor (2.) e mantê-lo premido. A ferramenta elétrica começa a funcionar.
■ Libertar o bloqueio de ligação.
O interruptor da ferramenta elétrica permite um aumento lento do número de cursos, até ao valor máximo.
Com a ferramenta elétrica ligada, o LED ilumina a área de trabalho.

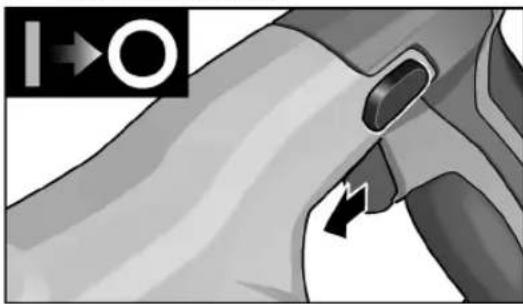

Desligar o aparelho:
■ Soltar o interruptor.
Indicações sobre trabalho
AVISO!
Segurar a ferramenta elétrica sempre com as duas mãos!
Se possível, fixar a peça a cortar num torno de bancada.
A serra dispõe de um assento de serra. Este serve para reduzir as vibrações. Além disso, obtêm-se cortes em esquadria.
■ Depois de desligar, a lâmina de serra ainda se movimenta por um breve período de tempo.
■ Nunca tocar na lâmina de serra imediatamente após a sua utilização, pois ela pode estar muito quente.
Serrar metal
Ao serrar metal, utilizar um lubrificante ao longo da linha de corte. Com isto, evita-se um aquecimento excessivo do material.
Serrar madeira
Assentar a serra em esquadria na peça. Conduzir a serra com pressão uniforme sobre a madeira, pressionando o assento da serra contra a peça.

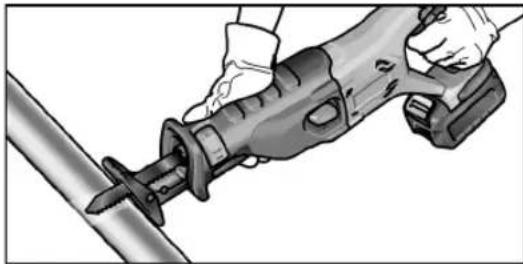

Serrar diretamente na parede
Devido à elasticidade das lâminas de serra bimetálicas, é possível separar tubos à face da parede. Para isso, utilizar uma lâmina de serra suficientemente longa, cujo comprimento seja superior ao diâmetro do tubo. Assentar a lâmina de serra à face da parede, de modo a que o ponto de dobra se localize fora da peça a serrar.
Cortes de penetração
A serra é indicada para cortes de penetração em madeira e plástico.
Ao realizar cortes de penetração, utilizar apenas lâminas de serra curtas (< 150 mm)!
Para realizar cortes de penetração, ligar o curso pendular.
RS 29 18.0
pt

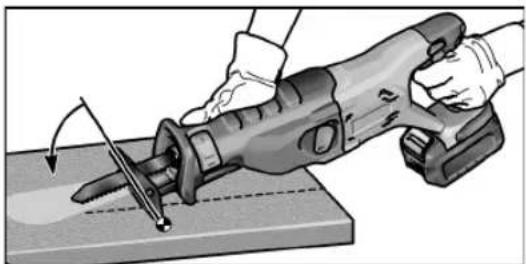

■ Assentar a serra na peça com a aresta inferior do assento da serra, de modo a que a lâmina de serra não toque na peça.
■ Ligar a serra.
■ Pressionar o assento da serra firmemente contra a peça e inclinar a serra para a frente.
Fazer a lâmina de serra penetrar lentamente na peça.
■ Quando o assento da serra assentar completamente na peça, continuar a serrar ao longo da linha de corte pretendida.
i INDICAÇÃO
Não realizar cortes de penetração em metais.
Outras indicações
- A utilização de ferramentas de aplicação «afiadas» aumenta o rendimento e o tempo de vida útil da ferramenta elétrica.
- Depois do trabalho, limpar a ferramenta elétrica e guardá-la dentro da mala de transporte, num local seco.
Manutenção e tratamento
AVISO!
Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.
Limpeza
AVISO!
Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura.
Limpar regularmente a ferramenta elétrica e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.
■ Limpar o interior da estrutura com motor regularmente, com ar comprimido seco.
Carregador
AVISO!
Antes de qualquer intervenção no carregador, desligar a ficha da tomada. Não utilizar água ou produtos de limpeza líquidos.
- Eliminar a sujidade e o pó da estrutura do aparelho com um pincel ou um pano seco.
Engrenagem
i INDICAÇÃO!
Não desapertar os parafusos da cabeça de engrenagem durante o período de garantia. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.
Reparações
As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.
Peças de reparação e acessórios
i INDICAÇÃO!
Na substituição, utilizar somente peças originais do fabricante. Caso sejam utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.
Para mais acessórios, principalmente ferramentas de aplicação, consulte o catálogo do fabricante.
Pode consultar desenhos de explosão e listas de peças de substituição na nossa Homepage:
www.flex-tools.com
pt
RS 29 18.0
Indicações sobre reciclagem
AVISO!
Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes o cabo de ligação à rede.
Só para os países da UE. Não coloque as ferramentas elétricas no lixo doméstico!
Em conformidade com a Diretiva Europeia 2012/19/CE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.
Recuperação de matérias-primas em vez de eliminação de resíduos.
O aparelho, os acessórios e a embalagem devem ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.
AVISO!
Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.
Os acumuladores/baterias devem ser reunidos e reciclados de forma não poluente para o meio ambiente.
Só para os países da UE:
De acordo com a diretiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm de ser reciclados.
INDICAÇÃO!
Informe-se sobre possibilidades de reciclagem junto do agente especializado!
Conformidade C€
Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:
determinações das diretivas
Responsável pela documentação técnica:
Exclusão de responsabilidades
O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio provocada pelo produto ou pela impossibilidade de utilização do mesmo.
O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
RS 29 18.0
nl
