Produkttyp	Vibrationsplatta
Varumärke	Altrad
Modell	BELLE PCX 500
Arbetsbredd	500 mm
Höjd (Honda motor)	610 mm
Längd (Honda motor)	798 mm
Vikt (Honda motor)	88 kg
Drivmedel	Blyfri bensin (Honda GX160) eller Diesel Hatz 1B20-7
Bränsletankens kapacitet	3,6 L (bensin)
Motorolja	SAE 10W30, 0,6 L
Vibratorolja	Turbinolja 32, 0,4 L
Centrifugalkraft	16,5 kN
Vibrationsfrekvens	101 Hz
Maximal gånghastighet (Honda)	21 m/min
Statiskt tryck (Honda)	351 kg/m²
Ljudeffektsnivå	107 dB(A)
Dual Force-teknik	Ja, enligt NRSWA HAUC
Vattningssystem	Valfritt (vattenflaska fram)
Transporttillbehör	Avtagbara eller fasta hjul som tillval
Periodiskt underhåll	Byte av motorolja, rengöring av luftfilter, justering av remspänning
Reservdelar	Tillgängliga hos Altrad Belle
Garanti	1 år (12 månader) för ursprunglig köpare

Vanliga frågor - BELLE PCX 500 ALTRAD

Hur startar man vibrationsplattan BELLE PCX 500 med Honda-motor?

Öppna bränslekranen (spak till höger), sätt på choken om motorn är kall, vrid strömbrytaren till « I », ställ gasen på tomgång, dra sedan startsnöret. När den startat, öppna choken gradvis.

Vilken olja ska användas till motorn och vibratorn?

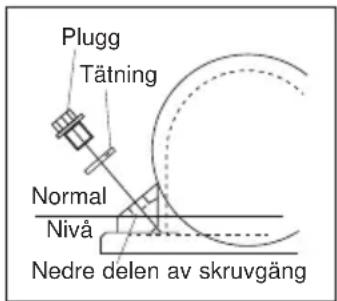

För Honda-motorn: olja SAE 10W30 (0,6 L). För vibratorn: turbinolja ISO 32 (0,4 L). Kontrollera nivåerna regelbundet.

Hur justerar man drivremmens spänning?

Ta bort kåpan, tryck mitt på remmen: nedböjningen ska vara 5-10 mm. För justering, lossa motorbultarna, vrid spännbulten (dra åt för att öka), dra sedan åt igen.

Kan jag använda plattan på asfalt?

Ja, men använd vattningssystemet för att undvika vidhäftning. För gatsten, montera en speciell stenplatta.

Vad är den rekommenderade maximala användningstiden per dag?

Se specifikationstabellen: för modell PCX 500 med Honda-motor är tiden 342 minuter (cirka 5,7 timmar) baserat på uppmätta vibrationer.

Hur transporterar man vibrationsplattan?

Använd det valfria transporttillbehöret (hjul). För att lyfta, fäst stroppar endast i lyftpunkten på ovansidan. Lyft den aldrig ensam.

Vad gör man om motorn inte startar?

Kontrollera bränsle, strömbrytare, tändstift (smutsigt?), choken. Om motorn är dränkt, öppna choken, full gas, och dra startsnöret flera gånger. Om inget fungerar, kontakta en tekniker.

Plattan vibrerar mindre än tidigare, vad ska man kontrollera?

Är motorvarvtalet max? Kontrollera remspänning och luftfilter. Om problemet kvarstår kan vibratorn eller drivningen vara felaktig.

Vilka säkerhetsåtgärder är viktiga?

Använd skyddsskor, hörselskydd, skyddsglasögon och handskar. Använd aldrig inomhus (giftiga gaser). Stäng av motorn före underhåll.

Var hittar jag reservdelar till BELLE PCX 500?

Originaldelar finns hos auktoriserade Altrad Belle-återförsäljare. Använd endast Altrad Belle-delar för att behålla garantin.

BRUKSANVISNING BELLE PCX 500 ALTRAD

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar harned att om den prodkt som beskrivs i detta intyg ar kopt fr an auktorisder Belle-terfalsare inom EEG, overensstammer med folande EEG-direktiv: 2006/42/CE (Detta direktiv erssater direktiv 98/37/EG), Elekromagnetisk kompatibilitet 2014/30/UE (andrat genom direktiv 89/336/EEG, 92/31/EEG, 93/68 EEG och 2004/108/CE). Avfall fran elektroniska och elektroniska Produktker (WEEE) 2012/19/UE (andrat genom direktiv 2002/96/CE), lagspanningsdirektet 2014/35/UE (andrat genom direktiv 2006/95/CE), BS EN ISO 12100-1:2003. Maskinsakerhet och tillhlorande harmoniserade standarder, i forekommande fall. Buller fola direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enigt artikel 12 anomaloder organar av AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Buller Tekniska filer innes av Ray Neilson pa Belle Group Huvudkontor adress som anges oan.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrette at his produktet et beskrevet i dette certifikatet er kjopt fra an autorisert Belle Group forhander innenfor EOS, folger det med til folgende EEC direktiv: 2006/42/CE (Dette direktiv erstater direktiv 98/37/EF), Det elektron magnetik kompatabilités-direktivet 2014/30/UE (endret ved 89/33/EEC, 92/31/EEC, 93/68 EEC og 2004/108/CE). Avfallet Elektrisk og Elektronisk Utstyr (WEEE) 2012/19/UE (endret ved 2002/96/CE), Lavspenningsdirektivet 2014/35/UE (endret ved 2006/95/CE), BS EN ISO 12100-1:2003 Sikkerhet av maskiner og tilhorende harmoniserte standarder, der dette er aktuelt. Lydefekt samsvar med direktiv 2000/14/EC vedlegg VI og 2005/88/EG, for maskiner i henhold til artickel 12 i meldte organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Stay Tekniske filene holds av Ray Nellson @ Belle gruppen hovedkontor adresse som er angitt ovenfor.

Plats av Forsklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Sted av Erklaering - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förlaring - 2007

Denna bruksanvisning ar till for att hjälpa Dig att använda och underhalla vibroplattan på ett säkert satt. Bruksanvisningen ar avsedd for Återförsäljare och användare av vibroplattan.

Inledning

Avsnitet "Miljo" ger instruktioner om hur kasserade apparater atervinns på att miljovniligt satt.

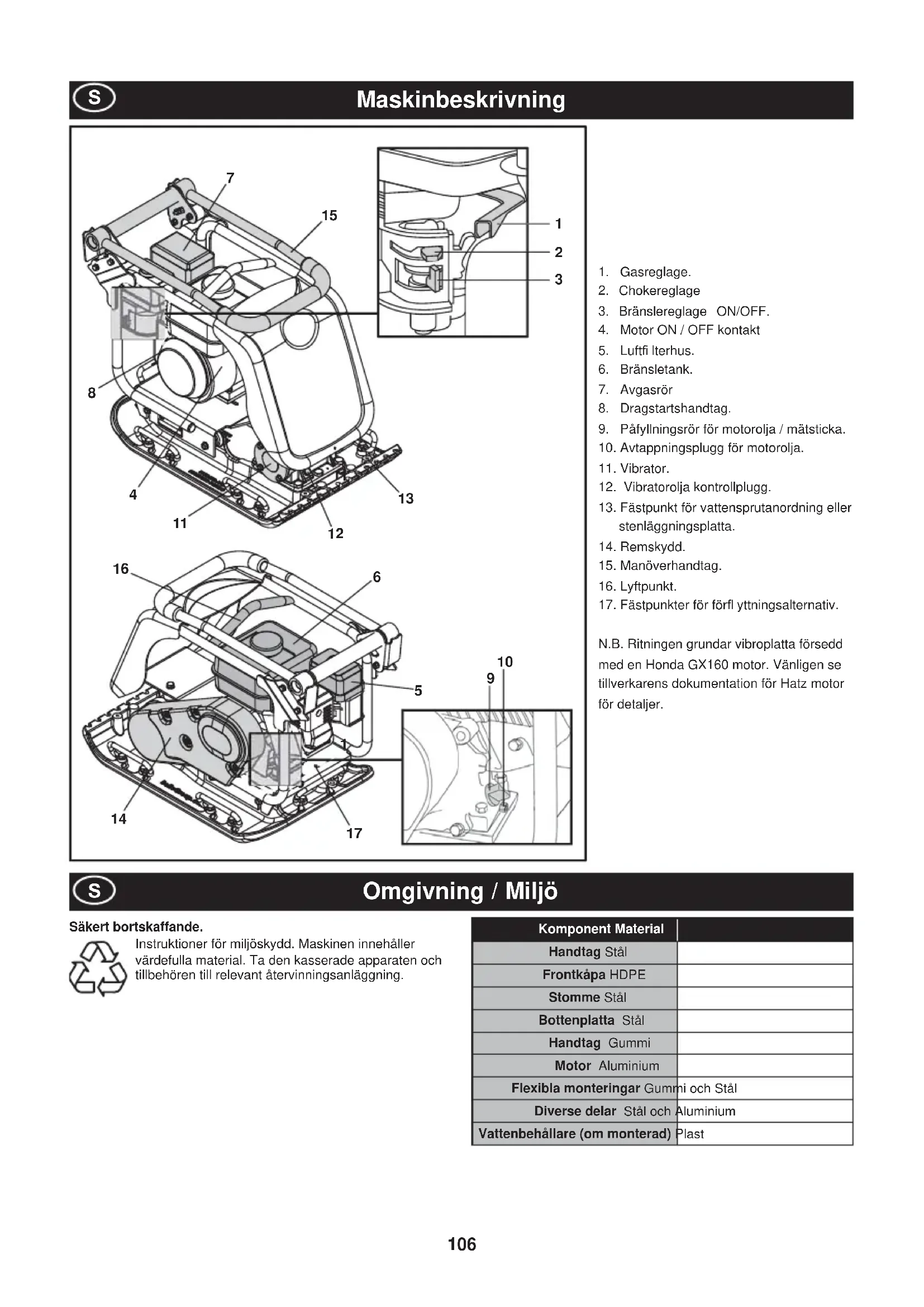

Avsnitet "Maskinbeskrivning" hjälper Dig att satta Dig in i maskinens utrustning och reglage.

Avsnitten "Allman sakerhet" och "Halsa och sakerhet" beskriver hur maskinen anvands for att garantera Din och allmanhetens sakerhet.

Avsnittet "Start och Stopp" hjälper Dig med att starta och stoppa maskinen.

Tipsen och anvisiningarna i "Felsökning"hjalper Dig om Du har problem med Din maskin.

Avsnittet "Service" finns for att Hjalpa Dig med det vanlga underhallet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsforfarande.

Avsnittet "Dual Force" visar packningsspecificationerna maskinen kan utratta.

Avsnittet "Forsakran om overensstammelse" visar vilka standarder maskinen konstruerats after.

Direktiv med avseende på beteckninger.

Den text i denna bruksanvising som särskilt maste uppmärksammas visas på foljande satt:

SE UPP

Produkten kan utgöra en risk. Maskinen aller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

VETA hur enchetens reglage anvands paett sakert satt och hur man utfor underhall paett sakert satt.

(NB Var saker pa att Du vet hur man stanger av maskinen innan Du satter pa den, utifall Du hamnar i svarghteter.)

Använd ALLTID lamplig skyddsutrustning som kravs for Din personiga sakerhet.

Om Du har NAGRA FRAGOR om saker anvandning ell er underhall avenna enhet, FRAGA DIN ARBETSLEDARE ELLER

KONTAKTA Altrad Belle. ([phone])

Innehäll

Hur man anvanderenna bruksanvisning. 105

WARNING 105

Maskinbeskrivning 106

Miljö 106

Tekniska data. 107

Dekals. 108

Allman sakerhet. 109

Hälsa och sakerhet. 109

Kontroller innan start 109

Anledninger for packing 110

Packningsspecifikationer 110

Tillampningar 111

Start och Stopp 111

Drift av vibroplattan. 112

Felsökningsguide 112

Underhäll & Reparationer 113

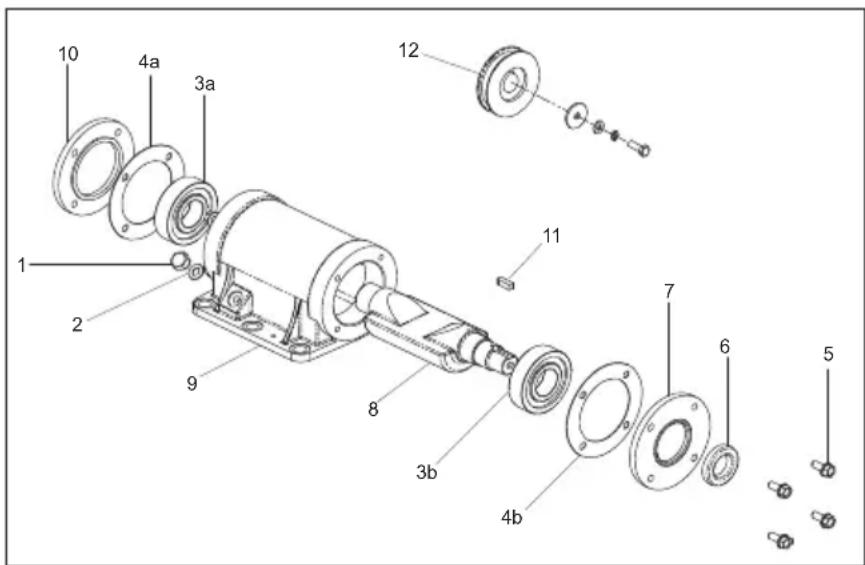

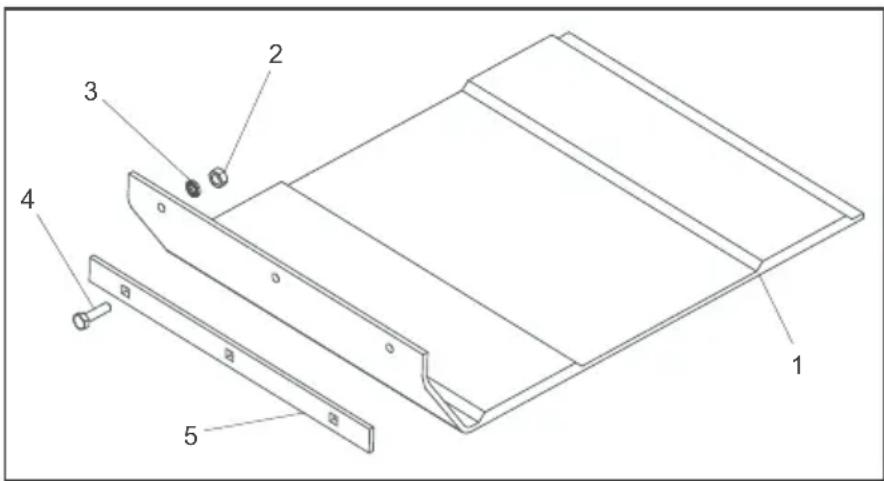

Monteringsinstruktioner 114

Instruktioner for miljoskydd. Maskinen innehaller vardefulla material. Ta den kasserade apparaten och tillbehoren till relevant atervinningsanlaggning.

Komponent Material
Handtag Stål
Frontkäpa HDPE
Stomme Stål
Bottenplatta Stål
Handtag Gummi
Motor Aluminium
Flexbla monteringar Gummi och Stål
Diverse delar Stål och Aluminium
Vattenbehällare (om monterad)	Plast

Model PCX 450 PCX 500

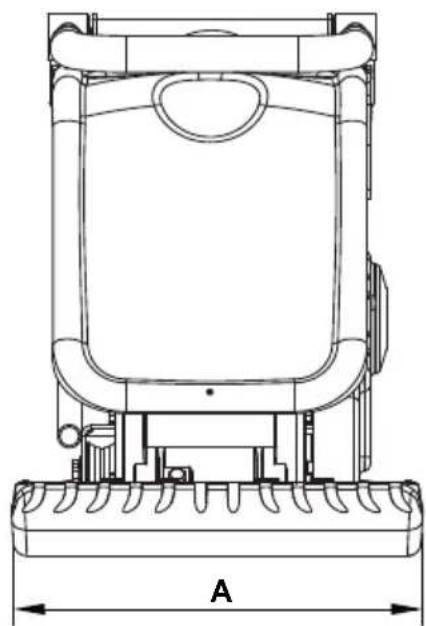

A - Bredd (mm) 450 500
B - Höjd - Honda (mm) 610 610
B - Höjd - Hatz (mm) 75 675
C - Längd - Honda (mm) 798 798
C - Längd - Hatz (mm) 870 870
Vikt - Honda (kg) 86 88
Vikt - Honda (kg) 86 88
Motor Varvital 3850 3850
Vibrationskraft (kN) 16.5 16.5
Frekvens (Hz)	101 101
Max. förflyttningshastighet - Honda (m/min)	23	21
Max. förflyttningshastighet - Hatz (m/min)	22	21
Statiska Trycket - Honda (kg/m2)	382 351
Statiska Trycket - Hatz (kg/m2)	440 404
Ljudeffektnivå - Honda (dB(A))	105 107
Ljudeffektnivå - Hatz (dB(A))	107 107
3 Axelvibration - Honda (m/sec2)	1.90 2.96
3 Axelvibration - Hatz (m/sec2)	2.45 2.64
Använd tid - Honda (Mins)	831 342
Använd tid - Hatz (Mins) 499 430

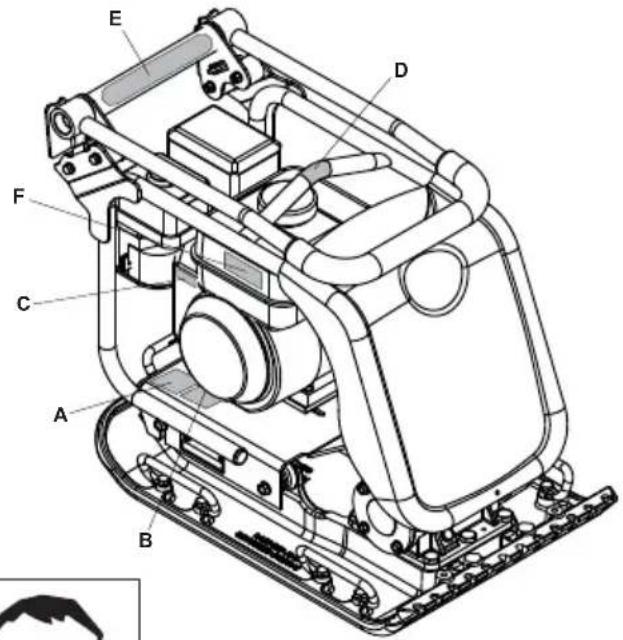

A. Sakerhetsdekal
B. Ljudniva dekal
C. Motorvarv dekal.
D Lyftpunkt dekal.
E. Låg HAV dekal.
F. Motor varning dekal.

A - Sakerhetsdekal (Del nr. 19.0.373)

Läss

bruksanvisin-gen.

Anvand

skyddsskor.

Anvand

horselskydd.

Anvand

skydds-

glasogon.

B-Ljudniva dekal (800-99951 & 800-99942)

Maskinens ljudniva vid drift ar 105 / 107 dB(A).

C-Motorvarv dekal

Högt

motorvarvital.

Lagt

motorvarvital.

D-Lyftpunkt dekal

E-Lag HAV dekal (800-99965)

Maskinen har UK Patenterad konstruktion vilket minskar HAV nivaer och darrigenom mojiggor langre anvandningstid.

F - Motor varning dekal

Bensin ar mycket lattantändigt.

torn och lat den svalna.

Motorn avger koloxid. Kor inte

motorn i ett slute t utrymme.

Las motorns

bruksanvising.

Allman sakerhet

For Din egen personlga sakerhets skull och for sakerheten for personerna i Din omgivning, var vänlig och las och sakerstall att Du till fullo forstar foljande sakerhetsinformation. Det ar anvandarens ansvar att han/hon till fullo forstar hurenna utrustning anvands pa ett sakert satt. Om du ar osaker gallande sakerheten och korrekt anvandning av vibroplattan, konsultera Din arbetsledare erer Altrad Belle.

SE UPP

Felaktig(t) unterhalb aller användning kan vara forenat med fara. Läs och Första detta avsnitt innan Du utfor nagot unterhalb, service aller reparationer.

• Denna utrusting ar tung och fär inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lamplig lyftanordning. Ett speciellt transportmontage finns tillgangligt for vibroplattan (se tilval).
• Spärra av arbetsomraret och häll allmänheten och obehörig personal på ett saker tert avstand.
  Personlig SkyddsUtrustning (PSU) maste alltid baras av anvandaren nar utrustingen anvands (se Halsa & Sakerhet).
• Var saker pa att Du vet hur man stanger AV maskinen innan Du satter Pä den, utifall Du hamnar i svärigheter.
  Stang alltid AV motorn innan transport, forflyttning inom arbetsplatsen eller underhall.
  Under anvandningen blir motorn mycket het, lat motorn svalna innan Du ror den. Lämna aldrig motorn igang utan uppsikt.
• Avlagsna eller mixtra aldrig med nagra monterade skydd, de finns dar for Din sakerhet. Kontrolera alltid skydden for tillstand och sakerhet, om nagot saknas eller ar skadat, ANVAND ALDRIG VIBROPLATTAN innan skyddet har ersatts er reparerats.
• Använd inte vibroplattan Near Du ar sjuk, trött, aller om Du ar paverkad av alkohol eller droger.

Branslesakerhet.

SE UPP

Bransle ar lattantändigt. Det kan orsaka persorskador och egendomsskador. Stäng av motorn, släck all oppen eld och rök inte vid pafylling av bransletanken. Torka alltid upp branslespill.

• Innan pafylling, stäng av motorn och lát den svalna.
  Vi pafyllning, ROK INTE ell tillat oppen eld inom omradet.
• Utspill bransle maste omedelbart tas om hand med anvandning av sand. Om Du spiller bransle pa kladerna, byt dem.
• Forvara bransle i darfor avsedda behallare bort ifran varme- och gnistkallor.

Hälsa och sakerhet

Vibration

En viss vibration fran maskinen overfors genom handtaget till anvandarens hander. Altrad Belle's utbud av vibroplattor har specielt designats for att minsa vibrationsnivaerna for anvandarens underarmar-hander. Hanvisning till specifikationer & tekiska data for vibrationsnivaer och anvandningsid (rekommenderad maximal daglig exponeringsid). OVERSKRID INTE maximal anvandningsid.

PSU (Personlig SkyddsUtrustning).

Lamplig PSU maste baras narr denna utrusting anvands dvs. skyddsglasogon, handskar, horselskydd, andningsskydd och fotbekladnad med stalhatta.

Anvand klader som ar lampliga for det arbete Du utfor. Bind bak langt har och tag av alla smycken vilka annars kan fastna i maskinens rorliga delar.

Damm.

Packningsprocessen kan astadkomma damm, vilket kan vara skadligt for Din halsa.

Använd alltid en mask som ar avpassad für den typ av damm som uppkommer.

Bransle.

Svalj inte bransle erler andas inte in bransleangor och undvik hudkontakt. Tvatta omedelbart bort branslestänk.

Om Du fãr bransle i ögonen, skölj med mycket vatten och sök lækarvård sa fort som möjligt.

Avgaser

SE UPP

Avgaserna som produceras av denna utrustning ar mycket gftiga och kan vara dödliga!

Anvand inte vibroplattan inomhus eri ett slutet utrymme, sakerstall att arbetsomradet ar tilrackligt ventilerat.

Kontroller innan start

Foljande besiktning innan start maste utforas varje gang innan arbetet paborjas ell erfer var fjarde timmes anvandning, vilket som intraffar forst. Vänligen se avsnittet for underhall for narmare instruktioner. Om nagra felaktigheter upptacks, farr inte vibroplattan anvandas innan felet har atgards.

1. Besiktiga vibroplattan noggrant for tecken pa skador. Kontrolera att alla delar finns och ar fastsatta. Var särskilt uppmärksam pa drivremmens sakerhetsskydd som ar monterat mellan motorn och vibratorenheten.
2. Kontrollera oljenivan i motorn och fyll pa om nodvändigt.
3. Kontrollera bransleniván i motorn och fyll pa om nodvändigt.
4. Kontrollera for bransle- och oljelackage.

Jord, vilken har spritts ut elln nyigen fylts, bassikt och fyllnadsskkt farninde halrum erer luftfickor om de inte packas, vilket leder till att eer fl er problem uppkommen.

1. Allt eftersom trafik gär tvärs over ytan pa ett opackat omrade, komprimeras materialet. Detta leder till sattninger i toppskiktet allt eftersom materialet fyller halrummen.
2. En liknande situation inträffar med statisk belastning pa opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med halrum ar mer mottaglia for genomsipring av vatten, vilket leder till erosion.

Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och drar ihop sig under torra perioder. Expansion och ihopdragning ar en betydande orsak till skador pa byggnaders fundament vilket normalt leder till att strukturen behover stottas under. Packning okar materialets densitet och darigenom okas dess belastningsformaga. Reducerar lufthal och darigenom reduceras risken for sattninger, expansion och ihopdragning, pa grund av intrangande vatten.

Packningsspecifi kationer

Olika metoder har forr anvnts for att definiera packningsbehovet for olica tillampningar. Faktorer att ta med i berakningen ar, materialets eigenskaper, lagrets tjocklek, tillampat tryck, vibration och antelet passeringar. En storre insikt i hur man packar harlett till att nya packningsspecifikationer har inforts. De senaste specifikationerna ar en del av U.K.'s NRSWA (New Roads & Street Works Act). Vag & vattenbygnadsingengörer har nu antagit dessa specifikationer for att sakerstalla bättre packning for allt arbete pa plats.

NRSWA (HAUC specifi kation).

Specificationen sammanstälde s av HAUC (Highways Authorities & Utilities Committee).

"The New Roads and Street Works Act" 1991 (Aktion for nya vagar och vagreparationer), satt upp en ny standard for reparationer och aterstallande av vagar i UK. Den omfattar material, metoder, utrustning och sakerhet vid utforande av aterstallande av vagar och gangvagar. Anledningen tillenna akt ar att sakerstalla att reparationer och aterstallande utfors med en Hogre standard och slutigen varar langre. Detta reducerar i sin tur behovet av kostsamma atgardsarbenen och minskar trafikforseningar.

Det finns två kategorier specifierade for vibroplattor.

1. 1400 till 1800kg / m2 2. Over 1800kg / m2

Dessa tal ar relaterade till det statiska trycket som maskinen tillampar

OBS: Ingen standard envägs vibroplatta uppyller medenna minimum specifikation. For arbete p motorvagar, anvand alltid "Dual Force" vibroplatta.

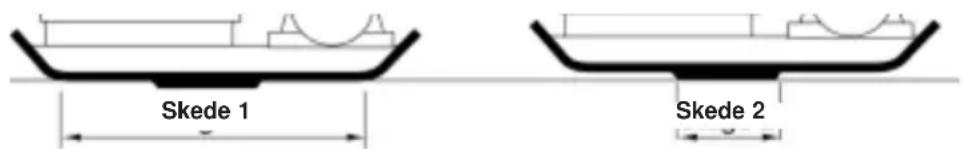

DUAL FORCE

Altrad Belle studerade akten och utvecklade och patenterade darefter utrustning for att mojiggora for entrepreneurer att uppylla aktens krav. NRSWA's lagstiftning kraver att packningsutrusting uppyller minimi specifikationen. Genom att anskaffa en Altrad Belle "Dual Force" uppyller du omedelbart den del av akten. For att afterleva specifikationen och uppratthalla yttolerans, ar Altrad Belle "Dual Force" bottenplattor indelade i två områden som erbjuder två arbetsskeden for packing.

Skede 1. Den hela bottenplattan anvands for att packa material likt en standardmaskin.
Skede 2. Bottenplattan som hojs upp pa "Dual Force" sekctionen ger 3 till 4 ganger kraftigare packning an standardplattor.

Tillampningar

Tillampningar/material faller under tre kategorier:

1. Kohesionsjord (mindre an 20% granulerad) t.ex. lera, slam & kraftig jord.
2. Granulerade material (mer an 20% granulerad) t.ex. hards underlag, sand & latt jord.
3. Bituminosa material t.ex. asfalt (grovasfalt), kalla lager (bitumenemulsionsprodukker).

Tabellen visar HAUC specificationer for lagerdjup och antal passeringar for "Dual Force" plattor. Om standardmaskiner anvands, kan inte optimal packning garanteras, likval, om lagerdjupet reduceras och antelet passeringar okas, kan resultatet forbattras.

Luftfuktigheten i sammanhängand material ar nodvändig for packningsformagan Alltfor torrt granulat material riskeras att spridas runtomkring plattan istallet fär att effektiv packas. Om luftfuktigheten ar for hög, riskerar materialmassan att torka ut after packningen och leda till att for krympning uppstár.

1400 - 1800 kg/m2	PACKINGSPASSERINGAR PER LAGER FÜR PACKINGSTJOCKLEKAR UPP TILL
	40mm 60m	m 80mm 100mm	150mm
Kohesionsssammanhän-gande material**	2** 4** 5**	6** Reducerad lagertjocklek
Granulerade material** 2* 3*	4* 5	9
Bituminösa	6	10	12		Reducerad lagertjocklek

• Förekommande placering I 100 mm lager ar inte angiven in HAUC specificationen
  ** Egenskaperna i olika typar av sammanhängande material gör att jordpackning ar en komplicerad process där ett flertal faktorer spelar in. Optimal packning garanteras inte av HAUC.

Start och Stopp

SE UPP

Felaktigt unterhäll kan vara forenat med fara. Läs och Första detta avsnitt innan Du utfor nagot unterhäll, service aller reparationer.

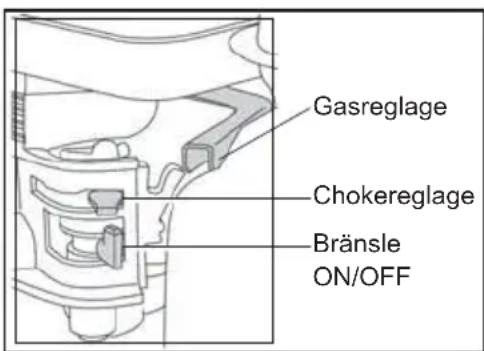

Honda GX120 & GX160

1. Oppna bransletillforseln genom att flytta branslets ON/OFF reglage helt till hoger.
2. Om motorns startas kall, stall choken till ON genom att flytta chokereglaget helt till vänster. Vid start av varm motor kravs som regel inte choke, dock, om motorn har svalnat nagot kan choken delvis behovas.
3. Vrid motorns ON / OFF kontakt medurs till lage 'I'.
4. Ställ in gasen i tomgängslaget genom att flytta gasreglaget welt till höger. Starta inte motorn på full gas eftersom vibroplattan dä vibrerar sänrt motorn startas.
5. Ta ett ordentigt grepp om manoverhandtaget med en hand, greppa starthhandtaget med den andra. Dra i starthhandtaget till motständ kännns, lát)darefter startern gà tillbaka.
6. Se till att inte dra ut startsnoret welt, dra i starten snabbt och bestamt.
7. Upprepa tills motorn tander.
8. After att motorn startat, stall chokereglaget gradvis mot OFF-laget genom att flytta det till hoger.
9. Om motorn inte startar afterett flertal forsk, folj felsokningsguiden pa sida 98.
10. For att stanga av motorn, stall in gasen i tomgangslaget och vrid motorns ON / OFF kontakt moturs till lage '0'.
11. Stang branslekranen.

Hatz 1B20-7 Diesel motor (se after i motorns bruksanvisning for alla detaljer)

1. Oppna bransletillforseln genom att flytta branslets ON/OFF reglage helt till hoger.
2. Stall motors varvtalsreglage for start.
3. Ta ett ordentligt grepp om manoverhandtaget med en hand, greppa starthandtaget med den andra. Dra i starthandtaget till motstand kanns, lat direfter startern gà tillbaka.
4. Se till att inte dra ut startsnoret welt, dra i starten snabbt och bestamt med bada händerna.
5. Upprepa tills motorn tander.
6. Om motorn inte startar after ett flertal forsok, konsultera motorns manual som levererades tillsammans med maskinen.
7. For att stanga av motorn, stall gasreglaget i tomgangslage och tryck in och hällinne den röda stoppnappen tills motorn stannar.

- Ta vibroplattan till där den skall användas.

Om 'avtagbart' transportfaste anvands till hjulenheten, luta vibroplattan framat for att hoja upp transporthjulen fran underlaget.

Sväng transportramen bakat, direfter tvärs over for att koppla bort den fran vibroplattans bakre del. Förvara transportramen på ett sākert stäle till nasta gäng den behövs. För maskiner med 'fast' transportanordning, luta maskinen framåt, dra transportanordningen bakat och uppät, sänk maskinen mot underlaget och spärra transportanordningen i 'upp' lakget.

Dar det ar nodvendigt att anvanda en lyftanordning for att placera vibroplattan maste det sakerstallas att lyfthanordningen har en lamplig WLL (Working Load Limit) anpassad for vibroplattans vikt (se specifikationstabellen pa sida 6 erer maskinskylen). Fasl lampliga kedjor ell spannband ENBART i lyftpunkten ovanpa vibroplattan.

• Om vibroplattan ar utrustad med vattensprutningsystem och tillampingen kraver dess anvandning, kontrollera att vattnets utloppsventil ar stangd och fyll direfter pa vattenbehallaren med rent vatten.

- Efter att ha utfort kontrollerna listade i avsnittet "Innan start" kan Du starta motorn.

Altrad Belle "PCX" utbud av vibroplattor ar utrustade med centrifugalkoppling, detta mojllgfor motorn att koras pa tomgang utan att vibratorn drives. Alleftersom hastigkeit okar griper kopplingen in och motorn kommer att driva vibratorn. For en riktig Funktion skull hastigheten vara stalld pa max.

Stall in gasreglaget pa max. och anvand manoverhandtaget for att styra och svangab vibroplattan.

Vibratorn far inte embarbottenplattan att vibrera utan fär även maskinen att forflyta sig framát. Under normal drift ska du inte behöva skjuta vibroplattan utan lata den forflyta sig i sin egen takt. Fforflytningshastigheten bestäms av ytförhallandet for det som packas. Om ytan som skull packas ar pa en sluttning maste stor forsiktig het iaktagas nar vibroplattans korrikting andras. Om nodvändigt, faspett lampligt rep pa en lagpunkt i vibroplattans stomme for att gora det mojigt for en hantlangare att ta upp en del av vibroplattans vikt. Arbeta uppat och nedat pa sluttningen, inte tvärs over.

- Arbeta vibroplattan over ytan i ett organiserat mönster tills önskad packning uppnas.

Narett flertalager av olikamaterialskallpackasovanpa varandra,packa var ochett av lagrendividuelt.

• For att stoppa vibroplattans vibration, ställ gasreglaget i tomgångsläge.

Felsökningsguide

Problem Orsak Åtgård
Il motore non parte.	Inget brännle.	Öppna bränslekranen.
		Fyll bränsetanken.
	Motorns strömbrytare i Lage off. Sätt på motorns	strömbrytare.
	Tändstift smutsigt Rengör och Återställ elektrodavstand.
	Motorn kall. Stäng choken.
	Motorn fl ödad.	Honda, öppen choke, helt öppen gas, dra i starhandtaget tills motorn tänder.
		Hatz, fl ytta varvtalsreglaget till stopp, dra i starhandtaget 5 gänger och upprepa)därefter startproceduren.
Motorn startar fortfarande inte.	Allvarligt fel	Kontakta äterförsäljare eller Altrad Belle.
Enheten vibrerar inte.	Motorvarvet För längsamt. Ställ motorns hastighetsreglage für hög hastighet.
	Drivremsspänningen slapp. Justera remspanning
	Luftfiltret igensatt.	Rengör erler byt luftfilter.
	Drivningsfel	Kontakta äterförsäljare eller Altrad Belle.
	Vibratorfel.	Kontakta äterförsäljare eller Altrad Belle.
Asfalt fastnar på plattan.	För lite smörjning.	Använd vattensprutningsanordning.
Beläggningsblock skadade	Plattan i direkt kontakt med material.	Använd en stenläggningsplatta.
	Standardplatta använd på Dual Force platta.	Montera korrekt Dual Force platta
Bituminös yta fl agar(skiktar).	Överpackning.	Avlågsna och lagg om.
Lög förlyttningshastighet(plattan sjunker).	För djupt lager.	Avlågsna en del av materialet.
	Fukthalten forhög eller for lagg.	Avlågsna materialet och justera.

Underhäll & Reparationer

UNDERHALL

Altrad Belle "PCX" utbud av envags vibroplattor ar designade for att ge manga ars problemfri fonction. Det ar, emellertid, viktigt att det enkla regelbundna underhallet som finns listat i detta avsnitt utfors.

Vi rekommenderat en av Altrad Belle godkand aterforsaljare utfor allt storre underhall och storre reparater.Anvand alltid original Altrad Belle reservdilar, anvanding av "piratelar" kan komma att uphava Din garanti.

Innan nagot underhall utfors pa maskinen, stang av motorn. Vid arbete pa en maskin med bensinmotor, avlagsna tandkabeln fran tandstiftet. Vi arbete pa en dieselmotor, sakerstell att stopkontakten ar i avstigt lage.

Placera alltid vibroplattan pa ett jamt underlag for att alla vatskenivaer kommer att avlasas correkt. Anvand enbart rekommenderade oljor (se tabell pa foljande sida).

Inkörningsperiod

After att vibroplattan som ny har anvants och inkorningsperioden ar over, maste motoroljan bytas (se after i motorns brauksanvising for alla detaljer). Vibratoraxelhusets olja maste bytas after de forsta 100 driftimmarna, och direfter var 500:e drifttimme. For detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet".

Remspanningen skall kontrolleras after 4 timmars anvandning.

Drivrem

Avlagsna remskyddet och kontrollera)darefter remspanninger genom att latt trycka et finger ovanpa remmen, sa nara mitten som mojligt mellan motorns drivskiva och vibratorns remskiva. Remmen ske slacka mellan 5mm och 10mm. Om remspanninger maste justeras, lossa motorns fyra faskruvar sa mycket att motorn kan rubbas. Justera motorns position genom att vrida spannbulten medurs for att oka remspanninger, moturs for att minska. Efter justeringen, aterdra motorns faskruvar och kontrollera remspanninger en andra gang. Slutligen, satt tillbaka remskyddet och se till att det ar korrekt och fast monterat.

Rutinmässigt unterhalb		after 4första timmar	fürsta mankinden/20t	3 mankinder/50t	6 mankinder/100t
Motorola	Kontrolera nivân	✓
	Byt		✓		✓
LuftFilter	Kontrolera tillstånd / Rengör		✓		✓
	Byt om nödvändigt / Var 12:e mankind
Tändslift Byt					✓
Drivrem Spänning		✓✓✓

Olja/Bransle Typ & Mangd - Tandstift Typ

	Oljetyp	Mängd(Liter)	Bränsle typ	Mängd(Liter)	Tändstift typ	Elektrofabvänd (mm)
Bensin MotorHonda GX100	S.A.E. 10W 30 0.6	6		2.5	BM6ES or BPR6ES	0.7 - 0.8
Bensin MotorHonda GX160			Piombo	3.6 0.6 -	0.7
Diesel Motor Hatz 1B20-6 S.A.E.	10W 30 0.9		Diesel(BS2869)	Se after I Manual	N/A N/A
Vibrator	Turbin Olja 32 0.4 N/A N/A N/A	N/A	N/A

Vibratorenhet.

Avlagsna pluggen tillsammans med tatningen, kontrollera att oljenivan nár nedersta delen pa oljeplugghaletsgangning. Fyll pa om nodvändigt med korrekt olja (se tabell).

Monteringsinstruktioner for vibrator

1. Gör rent huset (9) med sprutmunstycke och blás darefter torrt med tryckluft.
2. Montera bakre lager (3a) i huset och skjut axeln (8) in i lagret.
3. Montera frâmre lager (3b) pá axeln och in i huset.
4. Montera lageroverfall B' (10) c/w packing (4a) mot husets bakre del.
5. Montera oljetätning (6) i lageröverfall 'A' (7)
6. Montera lageroverfall 'A' c/w packing (4b) mothusetsframre del.
7. Montera woodruffkilen (11) och remskiva (12)
   på axeln.
8. Hall olja i oljans avtappningshal tills det précis borjar sippra ut.
9. Montera kopparbrickka (2) och oljeavtappningsplugg (1)
10. Montera vibrator på bottenplattan och dra at bultarna med ett moment på 150Nm.
11. Kör i ungefar 2 minuter for att sakerstalla att ingen olja lacker fran vibratorn.

Stenlaggningsplattan ar designad for anvandning vid nedstampning av belaggningsplattor och belaggningsstenblock. Dock ske den inte anvandas for normalt packningsarbete. Innan montering, sakerstall att din stenlaggningsplatta har ratt storlek och ar av ratt typ (HAUC 'Dual Force' eller standard).

For att montera stenlaggningsplattan (1), placera stenlaggningsplattan under plattan med faskhalen uppat och halen framtilpbottenplattan. Lasskruvarna (4) skall gagenom klamlisten (5) direfter stenbelaggningsplattan (1) och slutligen genom bottenplattan.De ar i sin tur lasta pa plats med muttern (2) och brickan (3).

Transportfastet mojiggor for anvandaren att flytta vibroplattan till arbetsplatsen med minimal ansträngning.

Borttagbart transportfeste

For att montera transportfastet, rikta in den vridbara konsolen med halen baktill pa bottnplattan. De tva lasskruvarna skall gigenom den vridbara konsolen och bottnplattan. De ar i sin tur lasta pa plats med Nylocmuttern och brickan. Skjut hjulets ram pa den vridbara konsolen, luta vibroplattan framat och svang darefter hjulets ram framat och under. Slutligen, luta vibroplattan bakat och pa hjulen.

Fast transportfaste

For att montera transportfastet, rikt in den vridbara konsolen med halen baktill pa bottenplattan. De tva lasskruvarna skall gigenom konsolen och in i bottenplattan.

Denna maskin ar utrustad med en 'Dual Force' bottenplatta.

Denna maskin ar inte utrustad med en 'Dual Force' bottenplatta.

När utrustad med en 'Dual Force' bottenplatta ar den statiska viktden per enchetsyta forenna maskin over 1400 kg/m2 och sa overensstämmer med NRSWA (HAUC specification) for vibroplattor i kategorien 1400 - 1800kg/m2.

Verkstallande direktor

R. Neilson

'Dual Force' gör det möjligt für Altrad Belle vibroplattor att anvandas for Återställande av motovägar i enliget med specifikationerna angivna i NRSWA (New Roads and Streetworks Act 1991) Bilaga A8.

Standard Altrad Belle vibroplattor kan kompletteras med 'Dual Force', kontakta Altrad Belle for detaljer.

Garanti

Din nya Altrad Belle "PCX" envägs vibroplatta garanteras for den ursprungliga anskaffaren for en period av ett ár (tolv帽子er) frän det ursprungliga anskaffningsdatumet. Altrad Belle garantin ár emot brister i design, material och tillverkningsfel.

Följande tacks inte av Altrad Belle garantin:

1. Skador orsakade av bristfälligt unterhalb, felaktig använding, fall aller liknande skador orsakade av erler som ett resultat av underlätelse att folja monterings-, bruks-, användar-ller underhalsinstruktioner.
2. Åndringar, ombyggnader eller reparationer utfördá av annan ¬ An Altrad Belle ell derss godkända ombud.
3. Transport-ller fraktkostnader till och fran Altrad Belle ell derss godkanda representanter, for reparation ell utvardering av garantiansprak p na nagon maskin.
4. Material och/eller arbetskostnader for renovering, reparation ell utbyte av komponenter pahrgrund av normalt slitage.

Foljande componenter tacks inte av garantin.

• Drivrem(mar)
• Luftfiter till motor
  Tändstift

Altrad Belle och/eller deras godkanda ombud, chefer, anstalda eller forsakringsgivare kan inte hallas ansvariga for indirectka erler andra skador, forluster eller kostnader i anslutng till ell er osakade av oformaga att anvanda maskinen for nagot andamal.

Garantiansprak

Alla garantiansprak sk forst och framst stallas till Altrad Belle, antingen per telefon, fax, E-post eller brev.

För garantianspräk:

Tfn: [phone] Fax: [phone] E-post: [e-mail]

Skriv till:

Bettening av vibroplaten 123

Montasjveeledning 125

Dobbelkraft-sertifikat. 126

Garanti 126

CE-sertifikat 3

1. Gasshandtak
2. Choke-handtak
3. Drivstoffets AV-/PA-handtak
4. Motorens AV-PA-bryter
5. Luftfi Iterhylse
6. Drivstofftank
7. Eksos
8. Rekyl-starthandtak
9. Motorens oljepafyllingsr/malepinne
10. Motorens bunnpropp
11. Vibrator
12. Vibratorens oljekontrollplugg
13. Vannoverrislingsventilens festepunkt System-ller brusteinplate
14. Reimvern
15. Manoverhandtak
16. Loftepunkt
17. Transportorens festepunkter Valg.
