BRUKSANVISNING BELLE PCX 450 ALTRAD

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI till maskiner enligt artikel 12 anmälda organet är AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, Storbritannien. Teknisk dokumentation vad gäller test av maskiners ljud/bullernivå finns dokumenterad hos Belle-Groups huvudkontor i Sheen, England.

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrefte at hvis produktet er beskrevet i dette sertifikatet er kjøpt fra en autorisert Belle Group forhandler innenfor E∅S, følger det med til følgende EEC direktiver: 2006/42/CE (Dette direktivet erstalter direktiv 98/37/EF), Det elektromagnetisk kompatabillets-direktivet 2004/108/CE (endret ved 89/336/EEC, 92/31/EEC og 93/68 EEC). Avfallet Elektrisk og Elektronisk Utstyr (WEEE) 2002/96/CE, Lavspenningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Sikkerhet av maskiner og tilhørende harmoniserte standarder, der dette er aktuelt. Lydeffekt samsvar med direktiv 2000/14/EC vedlegg VI, for maskiner i henhold til artikkel 12 i meldte organ er AV Technology Limited, AVTECH House, Birhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2007

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla vibroplattan på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och användare av vibroplattan.

Inledning

Avsnittet "Miljö" ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnittet "Maskinbeskrivning" hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnitten "Allmän säkerhet" och "Hälsa och säkerhet" beskriver hur maskinen används för att garantera Din och allmänhetens säkerhet.

Avsnittet "Start och Stopp" hjälper Dig med att starta och stoppa maskinen.

Tipsen och anvisningarna i "Felsökning" hjälper Dig om Du har problem med Din maskin.

Avsnittet "Service" finns för att Hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet "Garanti" beskriver garantins omfattning och reklamationsförfarande.

Avsnittet "Dual Force" visar packningsspecifikationerna maskinen kan uträtta.

Avsnittet "Försäkran om överensstämmelse" visar vilka standarder maskinen konstruerats efter.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt:

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet.

Om Du har NÄGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA BELLE GROUP. ([phone])

Innehåll

Hur man använder denna bruksanvisning....114

WARNING 114

Maskinbeskrivning....115

Miljö 115

Tekniska data....116

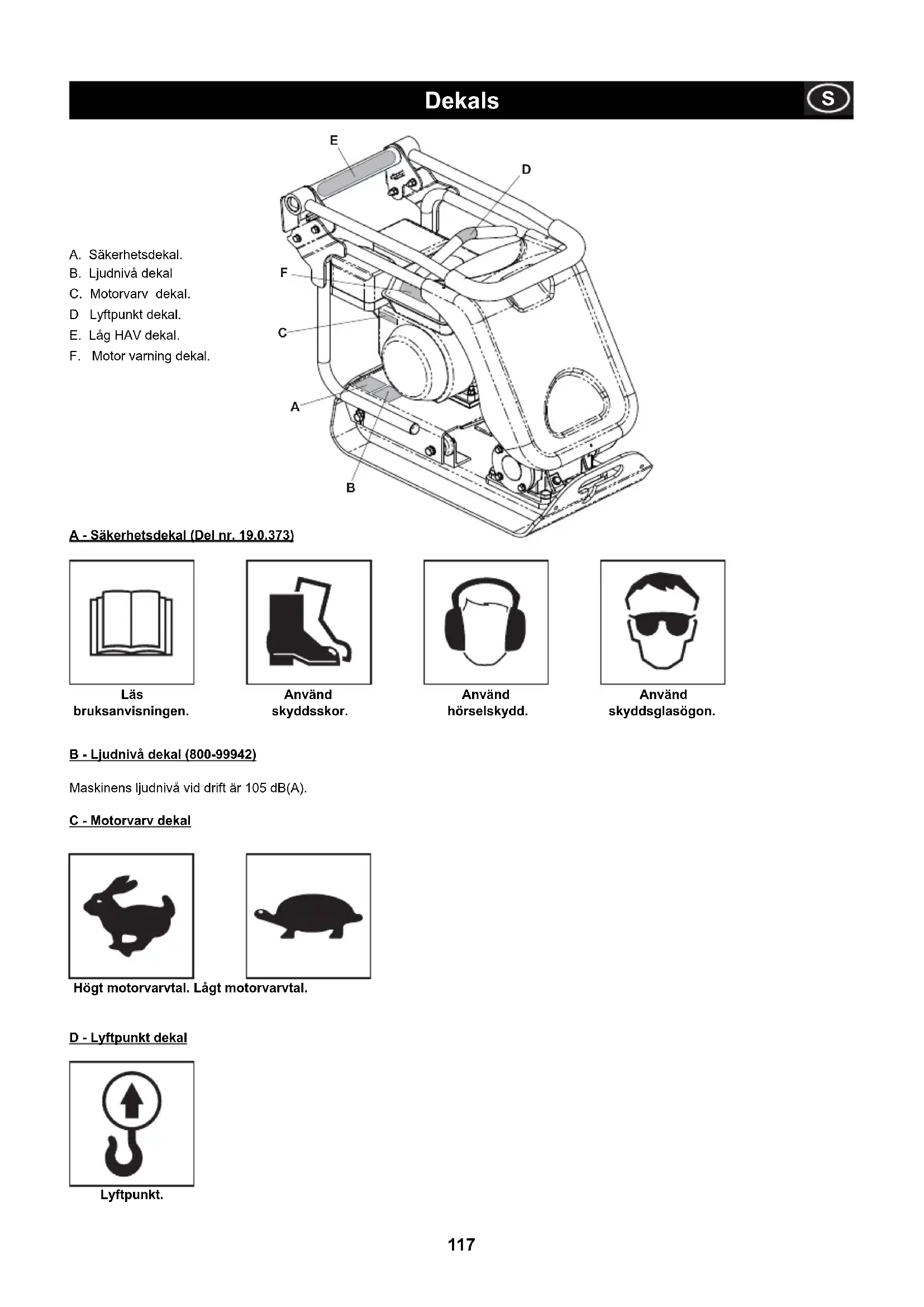

Dekals....117 - 118

Allmän säkerhet....118

Hälsa och säkerhet....119

Kontroller innan start 119

Start och Stopp....120

Anledningar för packning....120

Packningsspecifikationer 122

Felsökningsguide....122

Underhåll & Reparationer....123

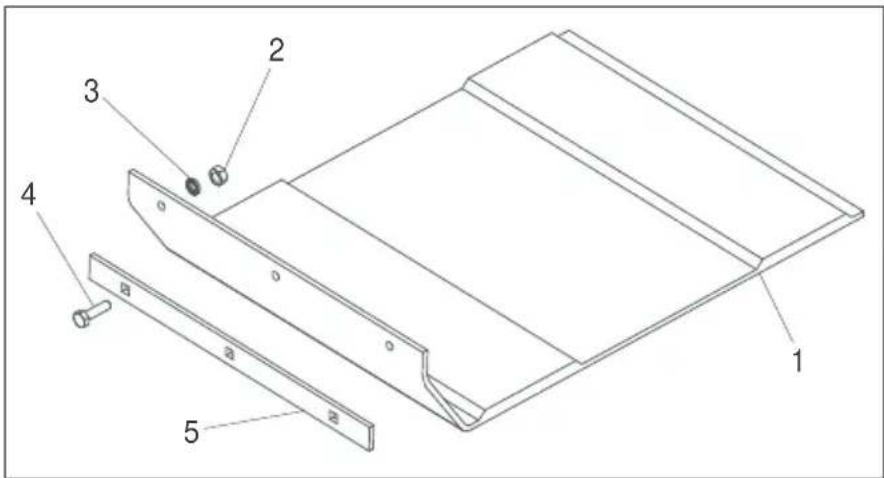

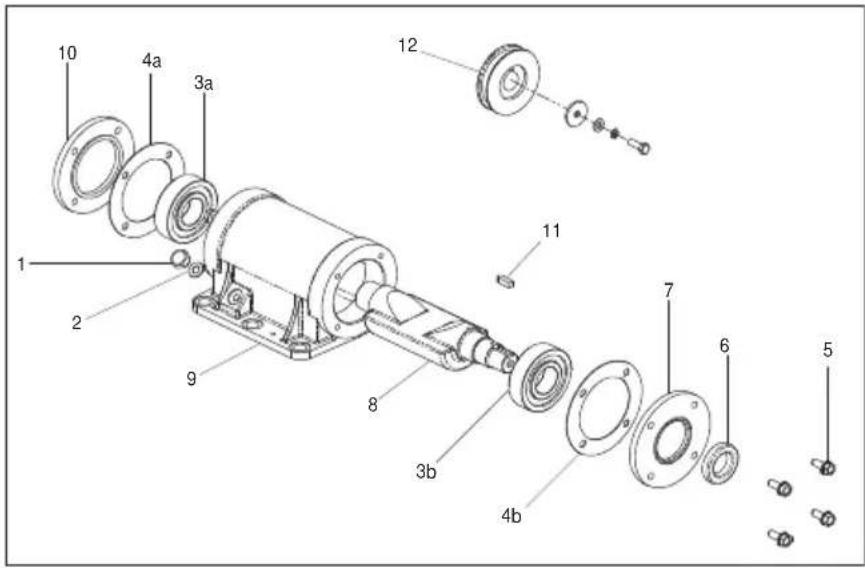

Monteringsinstruktioner 124

1. Gasreglage.
2. Chokereglage
3. Bränslereglage ON/OFF.
4. Motor ON / OFF kontakt
5. Luftfi Iterhus.
6. Bränsletank.
7. Avgasrör
8. Dragstartshandtag.
9. Påfyllningsrör för motorolja / mätsticka.
10. Avtappningsplugg för motorolja.
11. Vibrator.
12. Vibratorolja kontrollplugg.
13. Fästpunkt för vattensprutanordning eller stenläggningsplatta.
14. Remskydd.
15. Manöverhandtag.
16. Lyftpunkt.
17. Fästpunkter för förl yttningsalternativ.

N.B. Ritningen grundar vibroplatta försedd med en Honda GX 160 motor. Vänligen se tillverkarens dokumentation för Robin & Hatz motor för detaljer.

Omgivning / Miljö

Säkert bortskaffande.

Instruktioner för miljöskydd.

Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning.

Komponent	Material.
Handtag	Stål
Frontkåpa	HDPE
Stomme	Stål
Bottenplatta Stål Gummi
Handtag Motor Aluminium
Flexibla monteringar Gummi och Stål
Diverse delar Stål och Aluminium
Vattenbehållare	Plast
(om monterad)

C B

Läs
bruksanvisningen.

Använd
skyddsglasögon.

B - Ljudnivå dekal (800-99942)

Maskinens ljudnivå vid drift är 105 dB(A).

C - Motorvarv dekal

Högt motorvarvtal. Lågt motorvarvtal.

D - Lyftpunkt dekal

Maskinen har UK Patenterad konstruktion vilket minskar HAV nivåer och därigenom möjliggör längre användningstid.

F - Motor varning dekal

Bensin är mycket lättantändligt. Innan påfyllning, stäng av motorn och låt den svalna.

Motorn avger koloxid. Kör inte motorn i ett slutet utrymme.

Läs motorns bruksanvisning.

Allmän säkerhet

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, var vänlig och läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur denna utrustning används på ett säkert sätt. Om du är osäker gällande säkerheten och korrekt användning av vibroplattan, konsultera Din arbetsledare eller Belle Group.

SE UPP

Felaktig(t) underhåll eller användning kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning. Ett speciellt transportmontage finns tillgängligt för vibroplattan (se tillval).
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller underhåll.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG VIBROPLATTAN innan skyddet har ersatts eller reparerats.
• Använd inte vibroplattan när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vi påfyllning, • RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare bort ifrån värme- och gnistkällor.

Hälsa och säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till användarens händer. Belle Group's utbud av vibroplattor har speciellt designats för att minska vibrationsnivåerna för användarens underarmar-händer. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning).

Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta.

Använd kläder som är lämpliga för det arbete Du utför. Bind bak långt här och tag av alla smycken vilka annars kan fastna i maskinens rörliga delar.

Damm.

Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa.

Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Bränsle.

Svälj inte bränsle eller andas inte in bränsleångor och undvik hudkontakt. Tvätta omedelbart bort bränslestänk.

Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser

SE UPP

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Använd inte vibroplattan inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

Kontroller innan start

Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte vibroplattan användas innan felet har åtgärdats.

1. Besiktiga vibroplattan noggrant för tecken på skador. Kontrollera att alla delar finns och är fastsatta. Var särskilt uppmärksam på drivremmens säkerhetsskydd som är monterat mellan motorn och vibratorenheten.
2. Kontrollera oljenivån i motorn och fyll på om nödvändigt.
3. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
4. Kontrollera för bränsle- och oljeläckage.

SE UPP

Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

HondaGX120&GX160.

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF reglage helt till höger.

2. Om motorns startas kall, ställ choken till ON genom att flytta chokereglaget helt till vänster. Vid start av varm motor krävs som regel inte choke, dock, om motorn har svalnat något kan choken delvis behövas.

3. Vrid motorns ON / OFF kontakt medurs till läge 'I'.

4. Ställ in gasen i tomgångsläget genom att flytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom vibroplattan då vibrerar så snart motorn startas.

5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motständ känns, låt därefter startern gå tillbaka.

6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.

7. Upprepa tills motorn tänder.

8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att flytta det till höger.

9. Om motorn inte startar efter ett flertal försök, följ felsökningsguiden på sida 98.

10. För att stänga av motorn, ställ in gasen i tomgångsläget och vrid motorns ON / OFF kontakt moturs till läge '0'.

11. Stäng bränslekranen.

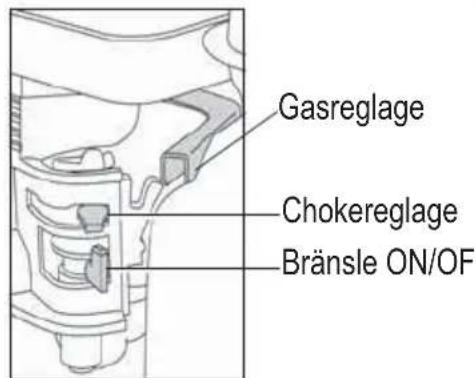

Gasreglage Chokereglage Bränsle ON/OF

Robin EX 13 & EX 17 Bensinmotor

1. Öppna bränslekranen.
2. Vrid STOPP KONTAKTEN till läget 'I' (ON)
3. Ställ varvtalsregleringsspaken på 1/3 av sträckan mot läget för högsta hastighet.
4. Stäng chokereglaget.

- Om motorn är kall och omgivningstemperaturen är låg, stäng chokereglaget helt.

- Om motorn är varm och omgivningstemperaturen är hög, öppna chokereglaget halvvägs, eller håll det helt öppet.

1. Dra långsamt i starchandtaget till motständ känns. Detta är 'kompressions/på'punkten. Återför handtaget till sitt ursprungliga läge och dra snabbt och bestämt. Dra inte ut snöret helt och hålllet. Efter att motorn startat, låt starchandtaget återgå till sitt ursprungliga läge samtidigt som du fortfarande håller i det.
2. Efter att motorn startat, öppna chokereglaget gradvis genom att vrida det och slutligen håll det helt öppet. Öppna inte chokereglaget helt på en gång när motorn är kall och omgivningstemperaturen är låg, eftersom motorn då kan stanna.
3. Stänga av motorn Ställ varvtalsreglaget vid ett lågt hastighetsläge och låt motorn gå på tomgång i 1 till 2 minuter innan stopp.
4. Vrid STOPP KONTAKTEN moturs till läget '0' (OFF)
5. Stäng bränslekranen.
6. Dra långsamt i starchandtaget och återför handtaget till sitt ursprungliga läge när motständ känns. Detta är nödvändigt för att förebygga att fuktig luft utifrån tränger in i förbränningskammaren.

Hatz 1B20-7 Diesel motor (se efter i motorns bruksanvisning för alla detaljer)

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF reglage helt till höger.
2. Ställ motorns varvtalsreglage för start.
3. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motständ känns, låt därefter startern gå tillbaka.
4. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt med båda händerna.
5. Upprepa tills motorn tänder.
6. Om motorn inte startar efter ett flertal försök, konsultera motorns manual som levererades tillsammans med maskinen.
7. För att stänga av motorn, ställ gasreglaget i tomgångsläge och tryck in och håll inne den röda stoppknappen tills motorn stannar.

Anledningar för packning

Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftfickor om de inte packas, vilket leder till att ett eller fl er problem uppkommer.

1. Allt eftersom trafik går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.
2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion.

Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och drar ihop sig under torra perioder.

Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under. Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten.

Drift av vibroplattan

• Ta vibroplattan till där den skall användas.

Om 'avtagbart' transportfäste används till hjulenheten, luta vibroplattan framåt för att höja upp transporthjulen från underlaget. Sväng transportramen bakåt, därefter tvärs över för att koppla bort den från vibroplattans bakre del. Förvara transportramen på ett säkert ställe till nästa gång den behövs. För maskiner med 'fast' transportanordning, luta maskinen framåt, dra transportanordningen bakåt och uppåt, sänk maskinen mot underlaget och spärra transportanordningen i 'upp' läget. Där det är nödvändigt att använda en lyftanordning för att placera vibroplattan måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för vibroplattans vikt (se specifikationstabellen på sida 6 eller maskinskylten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå vibroplattan.

- Om vibroplattan är utrustad med vattensprutningssystem och tillämpningen kräver dess användning, kontrollera att vattnets utloppsventil är stängd och fyll därefter på vattenbehållaren med rent vatten.

- Efter att ha utfört kontrollerna listade i avsnittet "Innan start" kan Du starta motorn.

Belle Group "PCX" utbud av vibroplattor är utrustade med centrifugalkoppling, detta möjliggör för motorn att köras på tomgång utan att vibratorn drivs. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn. För en riktig funktion skall hastigheten vara ställd på max.

- Ställ in gasreglaget på max. och använd manöverhandtaget för att styra och svänga vibroplattan.

Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att förflytta sig framåt. Under normal drift ska du inte behöva skjuta vibroplattan utan låta den förflytta sig i sin egen takt. Förflytningshastigheten bestäms av ytförhållandet för det som packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när vibroplattans körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i vibroplattans stomme för att göra det möjligt för en hantlangare att ta upp en del av vibroplattans vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

- Arbeta vibroplattan över ytan i ett organiserat mönster tills önskad packning uppnås.

När ett flertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

- För att stoppa vibroplattans vibration, ställ gasreglaget i tomgångsläge.

Tillämpningar

Tillämpningar/material faller under tre kategorier:

1. Kohesionsjord (mindre än 20% granulerad) t.ex. lera, slam & kraftig jord.
2. Granulerade material (mer än 20% granulerad) t.ex. hårda underlag, sand & lätt jord.
3. Bituminösa material t.ex. asfalt (grovasfalt), kalla lager (bitumenemulsionsprodukter).

Tabellen visar HAUC specifikationer för lagerdjup och antal passeringar för "Dual Force" plattor. Om standardmaskiner används, kan inte optimal packning garanteras, likväl, om lagerdjupet reduceras och antalet passeringar ökas, kan resultatet förbättras.

Luftfuktigheten i sammanhängand material är nödvändig för packningsförmågan Alltför torrt granulat material riskeras att spridas runtomkring plattan istället får att effektivt packas. Om luftfuktigheten är för hög, riskerar materialmassan att torka ut efter packningen och leda till att för krympning uppstår.

1400 -1800 kg/m2		PACKNINGSPASSERINGAR PER LAGER FÖR PACKNINGSTJOCKLEKAR UPP TILL.
40MM	60MM 80MM 100MM	150MM
Kohesionssammanhängande material**		2**	4**	5**	6**	Reducerad lagertjocklek
Granulerade material		2*	3*	4*	5	9
Bituminösa		6	10	12		Reducerad lagertjocklek

* Förekommande placering I 100 mm lager är inte angiven in HAUC specificationen
** Egenskaperna i olika typer av sammanhängande material gör att jordpackning är en komplicerad process där e flertal faktorer spelar in. Optimal packning garanteras inte av HAUC.

Packningsspecifi kationer

Olika metoder har förr använts för att definiera packningsbehovet för olika tillämpningar. Faktorer att ta med i beräkningen är, materialets egenskaper, lagrets tjocklek, tillämpat tryck, vibration och antalet passeringar. En större insikt i hur man packar har lett till att nya packningsspecifikationer har införts. De senaste specifikationerna är en del av U.K.'s NRSWA (New Roads & Street Works Act). Väg & vattenbyggnadsingengörer har nu antagit dessa specifikationer för att säkerställa bättre packning för allt arbete på plats.

NRSWA (HAUC specifi kation).

Specifikationen sammanställdes av HAUC (Highways Authorities & Utilities Committee).

"The New Roads and Street Works Act" 1991 (Akten för nya vägar och vägreparationer), satt upp en ny standard för reparationer och återställande av vägar i UK. Den omfattar material, metoder, utrustning och säkerhet vid utförande av återställande av vägar och gångvägar. Anledningen till denna akt är att säkerställa att reparationer och återställande utförs med en högre standard och slutligen varar längre. Detta reducerar i sin tur behovet av kostsamma åtgårdsarbeten och minskar trafikförseningar.

Det finns två kategorier specificerade för vibroplattor.

1. 1400 till 1800kg/m2 2. Över 1800kg/m2

Dessa tal är relaterade till det statiska trycket som maskinen tillämpar

OBS: Ingen standard envägs vibroplatta uppfyller med denna minimum specifikation. För arbete på motorvägar, använd alltid "Dual Force" vibroplatta.

DUAL FORCE

Belle Group studerade akten och utvecklade och patenterade därefter utrustning för att möjliggöra för entreprenörer att uppfylla aktens krav. NRSWA's lagstiftning kräver att packningsutrustning uppfyller minimi specifikationen. Genom att anskaffa en Belle Group "Dual Force" uppfyller du omedelbart den del av akten. För att efterleva specifikationen och upprätthålla yttolerans, är Belle Group "Dual Force" bottenplattor indelade i två områden som erbjuder två arbetsskeden för packning.

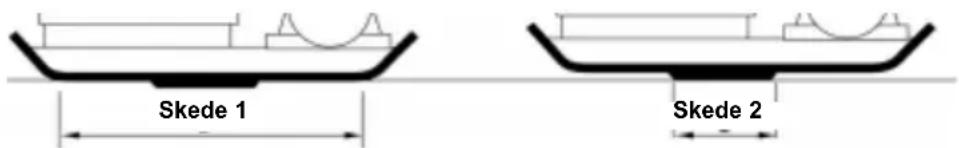

Skede 1 Skede 2

Skede 1. Den hela bottenplattan används för att packa material likt en standardmaskin.

Skede 2. Bottenplattan som höjs upp på "Dual Force" sektionen ger 3 till 4 gånger kraftigare packning än standardplattor.

Felsökningsguide

Problem	Örsak	Åtgård
Motorn startar inte. Inget bränsle. Fyll bränsletanken.Motorns strömbrytare i läge off. Tändstift smutsigt. Rengör och Motorn kall. Stäng choken.tills motorn tänder.5 gånger och upprepa därefter startproceduren.	Öppna bränslekranen.
	Sätt på motorns strömbrytare.
	ch återställ elektrodavständ.
	Motorn flödad.	Honda, öppen choke, helt öppen gas, dra i starchandtaget
		Hatz, flytta varvtalsreglaget till stopp, dra i starchandtaget
Motorn startar fortfarande inte.	Allvarligt fel Kontakta återförsäljare eller Belle Group.
Enheten vibrerar inte.Drivremsspänningen slapp.DrivningsfelVibratorfel.	Motorvarvet för långsamt.	Ställ motorns hastighetsreglage för hög hastighet.
	Justera remspänning
	Luftfiltret igensatt.	Rengör eller byt luftfilter.
	Kontakta återförsäljare eller Belle Group.
	Kontakta återförsäljare eller Belle Group.
Asfalt fastnar på plattan	För lite smörjning.	Använd vattensprutningsanordning.
Beläggningsblock skadade.Standardplatta använd på Dual Force platta. Montera korrekt Dual Force platta.		Använd en stenläggningsplatta
Bituminös yta flagar (skiktar).	Överpackning.	Avlägsna och lägg om.
Låg förflyttningshastighet(plattan sjunker).	För djupt lager.	Avlägsna en del av materialet.
	Fukthalten för hög eller för låg.	Avlägsna materialet och justera.

Underhåll & Reparationer

UNDERHÅLL

Belle Group "PCX" utbud av envägs vibroplattor är designade för att ge många års problemfri funktion. Det är, emellertid, viktigt att det enkla regelbundna underhållet som fi nns listat i detta avsnitt utförs.

Vi rekommenderar att en av Belle Group godkänd återförsäljare utför allt större underhåll och större reparationer. Använd alltid original Belle Group reservdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn. Vid arbete på en maskin med bensinmotor, avlägsna tändkabeln från tändstiftet. Vi arbete på en dieselmotor, säkerställ att stoppkontakten är i avstängt läge.

Placera alltid vibroplattan på ett jämnt underlag för att alla vätskenivåer kommer att avläsas korrekt. Använd enbart rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att vibroplattan som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se efter i motorns bruksanvisning för alla detaljer). Vibratoraxelhusets olja måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet".

Remspänningen skall kontrolleras efter 4 timmars användning.

Drivrem

Avlägsna remskyddet och kontrollera därefter remspänningen genom att lätt trycka ett finger ovanpå remmen, så nära mitten som möjligt mellan motorns drivskiva och vibratorns remskiva. Remmen ska slacka mellan 5mm och 10mm. Om remspänningen måste justeras, lossa motorns fyra fästskruvar så mycket att motorn kan rubbas. Justera motorns position genom att vrida spännbulten medurs för att öka remspänningen, moturs för att minska. Efter justeringen, återdra motorns fästskruvar och kontrollera remspänningen en andra gång. Slutligen, sätt tillbaka remskyddet och se till att det är korrekt och fast monterat.

Rutinmässigt underhåll efter 4 första 3 månader 6 månader första timmar månaden / 20t / 50t / 100t
Motorolja	Kontrollera nivån			√
	Byt		√		√
LuftFilter	Kontrollera tillstånd / Rengör		√		√
	Byt om nödvändigt / Var 12:e månad
Tändstift	Byt				√
Drivrem	Spänning	√	√	√

Olja/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ Type	Elektrodavständ (mm)
Bensin Motor Honda GX120	S.A.E. 10W 30	0.6	Blyfri	2.5	BM6ES or BPR6ES	0.7 - 0.8
Bensin Motor Honda GX160	S.A.E. 10W 30	0.6	Blyfri	3.6	BM6ES or BPR6ES	0.6 - 0.7
Bensin Motor Robin EX13	S.A.E. 10W 30	0.6	Blyfri	2.7	NGK BR-6HS
Bensin Motor Robin EX17	S.A.E. 10W 30	1.1	Blyfri	3.6	NGK BR-6HS
Diesel Motor Hatz 1B20-6	S.A.E. 10W 30	0.9	Diesel (BS2869)	Se efter I Manual	N/A	N/A
Vibrator	Turbin Olja 32	0.4	N/A	N/A	N/A	N/A

Plugg Tätning Normal nivå Nedre delen på skruvgångan

Vibratorenhet.

Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån när nedersta delen på oljeplugghålets gängning. Fyll på om nödvändigt med korrekt olja (se tabell).

Monteringsinstruktioner för vibrator

1. Gör rent huset (9) med sprutmunstycke och blås därefter torrt med tryckluft.
2. Montera bakre lager (3a) i huset och skjut axeln (8) in i lagret.
3. Montera främre lager (3b) på axeln och in i huset.
4. Montera lageröverfall 'B' (10) c/w packning (4a) mot husets bakre del.
5. Montera oljetätning (6) i lageröverfall 'A' (7)
6. Montera lageröverfall 'A' c/w packning (4b) mothusets främre del.
7. Montera woodruffkilen (11) och remskiva (12) på axeln.
8. Häll olja i oljans avtappningshål tills det precis börjar sippra ut.
9. Montera kopparbricka (2) och oljeavtappningsplugg (1)
10. Montera vibrator på bottenplattan och dra åt bultarna med ett moment på 150Nm.
11. Kör i ungefär 2 minuter för att säkerställa att ingen olja läcker från vibratorn.

Stenläggningsplattan är designad för användning vid nedstampning av beläggningsplattor och beläggningsstenblock. Dock ska den inte användas för normalt packningsarbete. Innan montering, säkerställ att din stenläggningsplatta har rätt storlek och är av rätt typ (HAUC 'Dual Force' eller standard).

För att montera stenläggningsplattan (1), placera stenläggningsplattan under plattan med fästhålen uppåt och hålen framtill på bottenplattan.

Låsskruvarna (4) skall gå igenom klämlisten (5) därefter stenbeläggningsplattan (1) och slutligen genom bottenplattan. De är i sin tur låsta på plats med muttern (2) och brickan (3).

Transportfästet möjliggör för användaren att fl ytta vibroplattan till arbetsplatsen med minimal ansträngning.

För att montera transportfästet, rikta in den vridbara konsolen med hålen baktill på bottenplattan. De två låsskruvarna skall gå igenom den vridbara konsolen och bottenplattan. De är i sin tur låsta på plats med Nylocmuttern och brickan. Skjut hjulets ram på den vridbara konsolen, luta vibroplattan framåt och sväng därefter hjulets ram framåt och under. Slutligen, luta vibroplattan bakåt och på hjulen.

Fast transportfäste

För att montera transportfästet, rikta in den vridbara konsolen med hålen baktill på bottenplattan. De två låsskruvarna skall gå igenom konsolen och in i bottenplattan.

Denna maskin är utrustad med en 'Dual Force' bottenplatta.

Denna maskin är inte utrustad med en 'Dual Force' bottenplatta.

När utrustad med en 'Dual Force' bottenplatta är den statiska vikten per enhetsyta för denna maskin över 1400 kg/m2 och så överensstämmer med NRSWA (HAUC specifikation) för vibroplattor i kategorien 1400 - 1800kg/m2.

Verkställande

direktör

R.

Neilson

'Dual Force' gör det möjligt för Belle Group vibroplattor att användas för återställande av motorvägar i enlighet med specifikationerna angivna i NRSWA (New Roads and Streetworks Act 1991) Bilaga A8.

Dual Force finns endast på Belle Group vibroplattor. Konstruktionen är skyddad världen över och i Storbritannien av patent (nr. 2261840).

Standard Belle Group vibroplattor kan kompletteras med 'Dual Force', kontakta Belle Group för detaljer.

Garanti

Din nya Belle Group "PCX" envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Belle Group garantin är emot brister i design, material och tillverkningsfel.

Följande täcks inte av Belle Group garantin:

1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att fölia monterings-, bruks-, användar- eller underhållsinstruktioner.
2. Ändringar, ombyggnader eller reparationer utförda av annan än Belle Group eller dess godkända ombud.
3. Transport- eller fraktkostnader till och från Belle Group eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin.
4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

• Drivrem(mar)
• Luftfi Iter till motor
  • Tändstift

Belle Group och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Belle Group, antingen per telefon, fax, E-post eller brev.

För garantianspråk:

Tfn: [phone] Fax: [phone]

Dobbel kraft-sertifikat....137

Garanti....137

CE-sertifikat....3
