KÄYTTÖOHJE BELLE PCX 450 ALTRAD

Me, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettinen yhteensopivuutta direktiivin 2004/108/CE (muutettuna 89/336/ETY, 92/31/ETY ja 93/68 ETY). Tuhlaa Sähkö ja Sähköinen Varusteet (WEEE) 2002/96/CE, the matalajännitedirektiivistä 2006/95/CE, SFS-EN ISO 12100-1:2003 Koneturvallisuus ja niihin liittyvien yhdenmukaistettujen standardien tarvittaessa. Melupäästöjä täyttävät direktiivin 2000/14/EY littteessä VI, koneiden 12 artiklan mukaisesti ilmoitetun laitoksen on AV Technology Limited, AVTECH House, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, GB. Melumittausten teknilliset arvot ovat saatavana Belle Group pääkonttorin ylläolevasta osoitteesta.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2007

Tämä käyttöohje on laadittu helpottamaan "PCX" maantiivistäjän käyttöä ja huoltoa turvallisesti.

Teos on tarkoitettu "PCX" maantiivistäjän jälleenmyyjien ja käyttäjien käyttöön.

Esipuhe

"Ympäristö" osassa annetaan ohjeita kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla.

"Moottorin kuvaus" osa helpottaa tutustumaan moottoriin ja auttaa sen hallinnassa.

"Yleinen turvallisuus" ja "Terveys ja turvallisuus" osat kertovat kuinka kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä.

"Käynnistys ja Pysäytys" helpottavat laitetta käynnistettäessä ja pysäytettäessä.

"Vianetsintä" osa auttaa, jos laitteessa esiintyy häiriö.

“Huolto” osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi.

"Kaaviot ja Osaluettelo" osassa esitellään laitteen osat yksityiskohtaisesti ja kaikkien osien numerot jos mahdollinen varaosatarve ilmenee.

"Takuu" osa kertoo mitä takuu kattaa ja kuinka takuuhakemus tehdään.

"Dual Force" osa selvittää laitteen tiivistyksen suoritusarvot.

"Yhdenmukaisuusselvitys" osassa selvitetään standardit, joiden mukaisesti laite on rakennettu.

Huomioidut direktiivit.

Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia merkintöjä

VAARA

Laite saattaa aiheuttaa vaaraa. Laite tai käyttäjä saattaa vahingoittua tai vammautua, jos toimenpidettä ei suoriteta oikealla tavalla.

VAROITUS

Laitteen käyttäjän henki saattaa olla vaarassa.

VAROITUS

VAROITUS

LUE JA OPETTELE tämä käyttöohje ennenkuin käytät tai ennenkuin huollat tätä laitetta.

OPETTELE kuinka tämän laitteen säätimiä käytetään turvallisesti ja mitä toimia tämän laitteen turvallinen huolto vaatii.

(Huom! Ennenkuin käynnistät laitteen, niin selvitä kuinka laite sammutetaan mahdollisessa ongelmatilanteessa.)

KÄYTÄ aina asianmukaisia henkilökohtaisia turvavälineitä.

Jos sinulla on jotain KYSYTTÄVÄÄ laitteen turvallisesta käytöstä tai tämän laitteen huollosta, niin KYSY ESIMIEHELTÄSI TAI OTA YHTEYTTÄ Several Oy Puh. 09-3489110.

Sisällysluettelo

Käyttöohjeen lukuohjeet 138

Varoitus....138

Laitteen kuvaus 139

Ympäristö 139

Teknillinen erittely 140

Tarrat 141 - 142

Yleinen turvallisuus....142

Terveys ja turvallisuus 143

Turvallisuustarkistukset ennen käynnistämistä 143

Käynnistys ja pysäytystoiminnot....144

Syyt maantiivistämiseen 144

Toimintaohjeet 145

Käyttökohteet....145

Tiivistämisen vaatimukset....146

Vianetsintäohje 146

Huolto 147

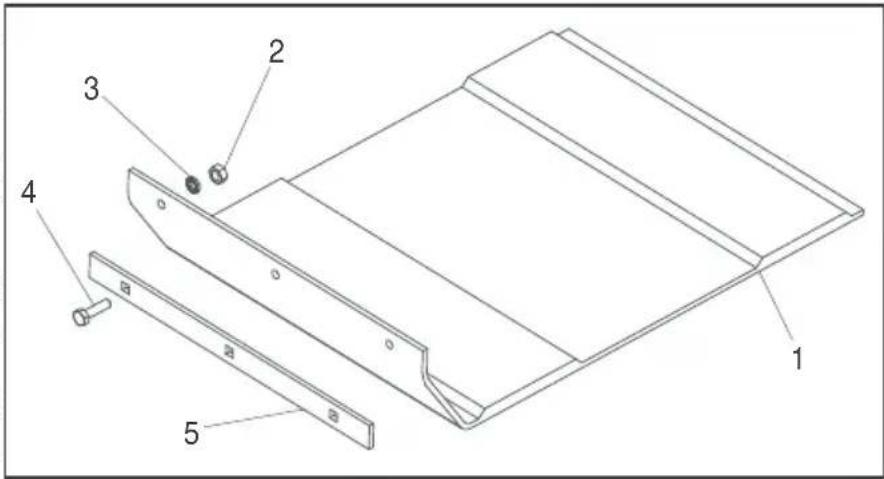

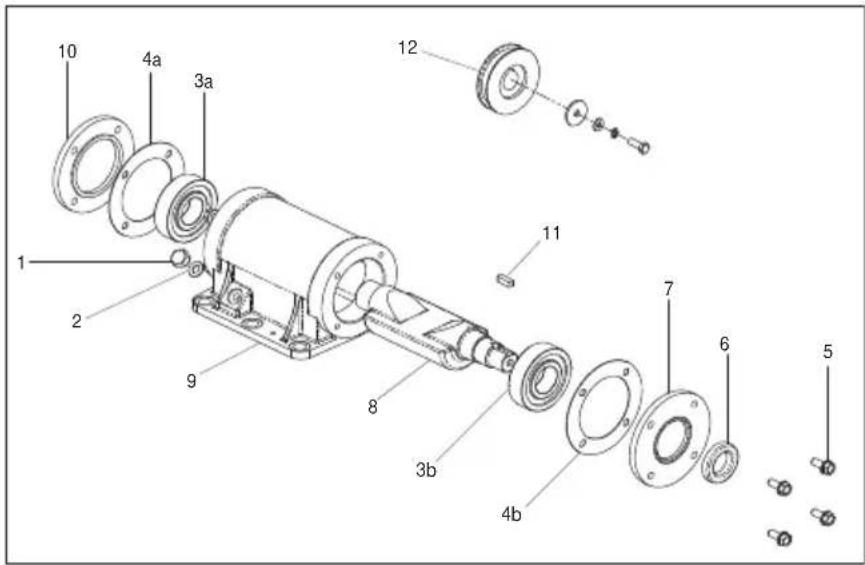

Asennusohje....148

Kiinnitysohjeet 148

Yhdenmukaisuus vakuutus....3

1. Kaasuvipu
2. Rikastinvipu
3. Polttoaineen AUKI/KIINNI vipu
4. Moottorin PÄÄLLÄ/POIS katkaisin
5. Ilmansuodattimen kotelo
6. Polttoainesäiliö
7. Pakoputki
8. Käynnistyskahva
9. Moottoriöljyn täyttö/ mittatikku
10. Moottoriöljyn tyhjennystulppa
11. Tärytin
12. Täryttimen öljyn tarkistustulppa
13. Kiinnityskohta vesisuihkutinlaitteelle tai katukivisuojalle
14. Hihnasuoja
15. Ohjauskahva
16. Nostokohta
17. Kiinnityskohdat kuljetuslisävarusteille

Huomioi ! Piirrokset perustuvat maantiivistäjään, jossa on Honda GX160 moottori.

Pyydä tarvittaessa valmistajan materiaali Robin & Hatz moottorin yksityiskohdista.

Ympäristö

Turvallinen käytöstä poisto.

Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Osa	Materiaali
Ohjauskahva TeräsSuojakuori edessä HDPELaitteen runko TeräsPohjalevy TeräsKädensijat KumiMoottori AlumiiniJoustokiinnikkeet Teräs ja kumiMuut osat Teräs ja alumiiniVesisäiliö Muovi(jos asennettu)

C B

Malli	PCX350		PCX400		PCX450		PCX500
A - Pohjalevyn Leveys (mm) 350 400 450	500
B - Korkeus-Bensiini (mm) 610 610 610	610
B - Korkeus-Diesel (mm) - 675 675 675
C - Pituus-Bensiini (mm) 798 798 798 798
C - Pituus-Diesel (mm) 870 870 870 870
Massa Honda GX120 4.0hv/3kW (kg) 80 83 86			90
Massa Honda GX160 5.5hv/4kW (kg)	-		-		-		85
Massa Robin EX 13 4.5hv (kg)	79		81		83		85
Massa Robin EX 6hv (kg)	79		81		83		85
Massa Hatz Diesel 4.6hv/3.5kW (kg)	-		105.5		110.5		115
Moottorin RPM - Honda / Robin	3600		3600		3600		3600
Moottorin RPM - Hatz	3600		3600		3600		3600
Tärinävoima (kN)	14.5		16.5		16.5		16.5
Taajuus (Hz)	101		101		101		101
Suurin kulkunopeus – Bensiini (m/min)	18.5		18.5		18.5		18.5
Suurin kulkunopeus – Diesel (m/min)	-		13.8		13.8		13.8
Staattiseen Paineeseen (kg/m2)	451		405		368		340
Dual Force (NRSWA) Honda (kg/m2)	2016		1808		1965		1812
Dual Force (NRSWA) Hatz (kg/m2)	-		2087		2062		1895
Äänen voimakkuustaso GX120, EX13 & Hatz	107 (Lw(A))		107 (Lw(A))		107 (Lw(A))		107 (Lw(A))
Äänen voimakkuustaso GX120, EX13	105 (Lw(A))		105 (Lw(A))		105 (Lw(A))		105 (Lw(A))
3 suunnan tärinä (m/sec ^2 )	Honda Ta-vanmukainen2.26	Honda HAUC2.01	Honda Ta-vanmukainen2.50	Honda HAUC2.25	Honda Ta-vanmukainen2.45	Honda HAUC2.20	Honda Ta-vanmukainen2.50	Honda HAUC2.25
Työskentelyaika (Tuntia)	12.2	15.5	10	12.2	10.5	13	10	12.2

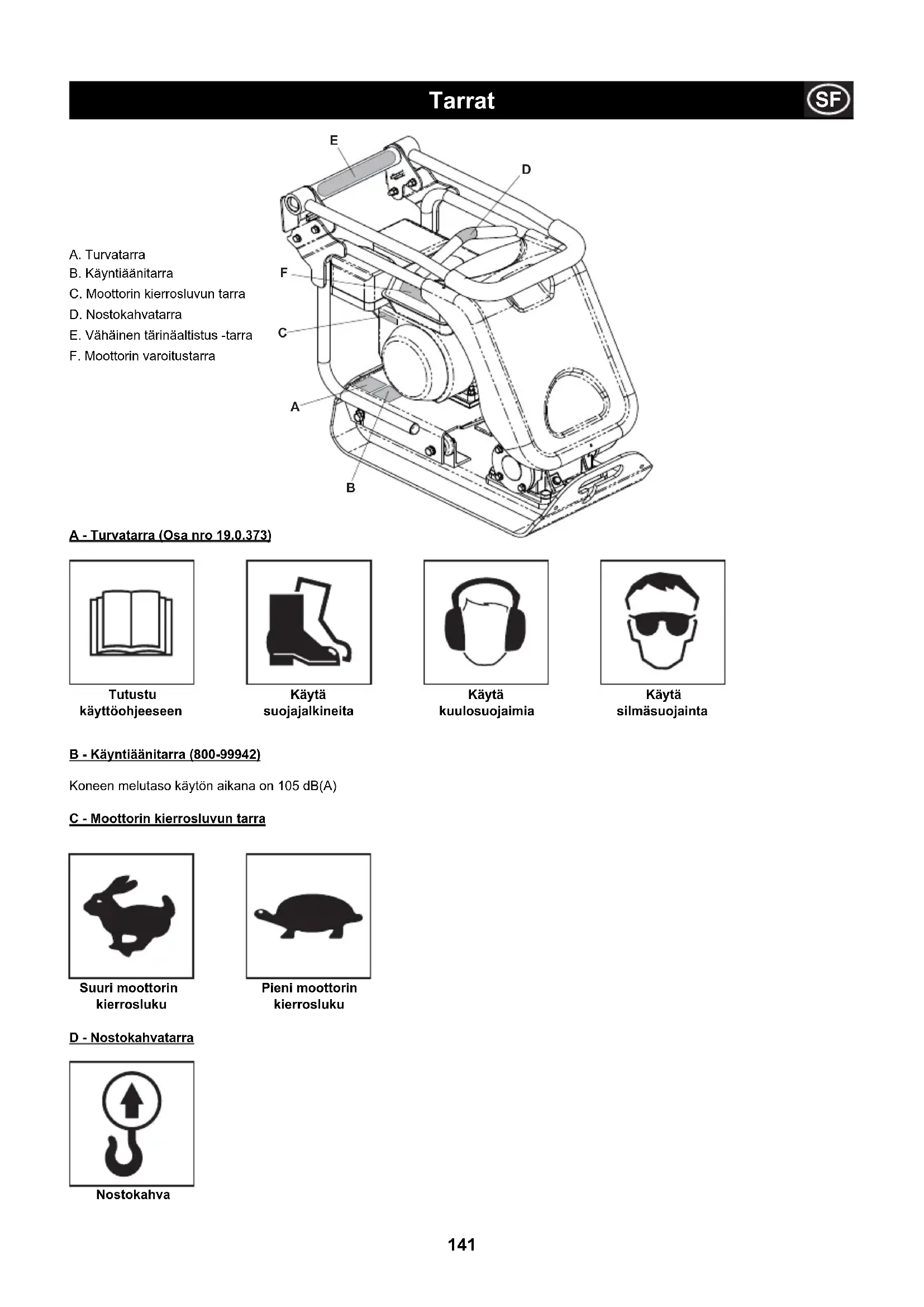

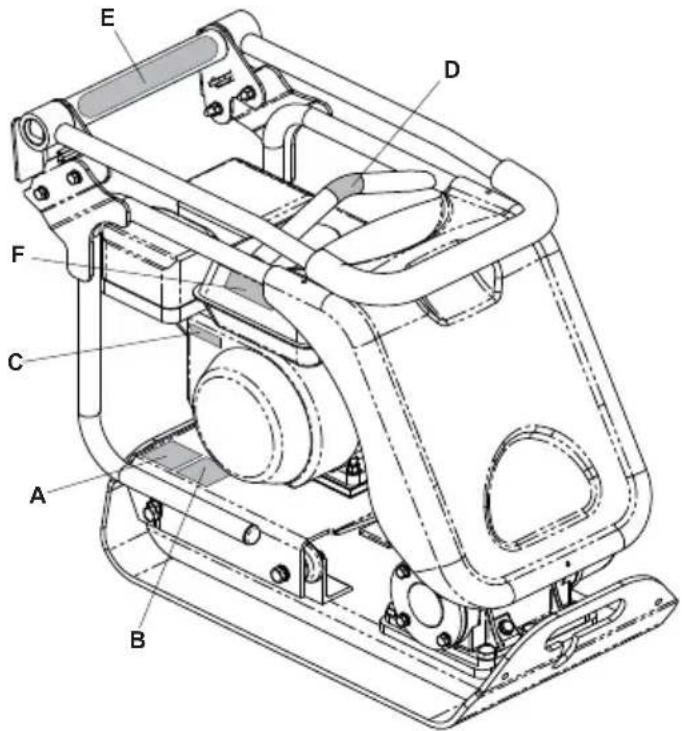

A. Turvatarra
B. Käyntiäänitarra
C. Moottorin kierrosluvun tarra
D. Nostokahvatarra
E. Vähäinen tärinäaltistus -tarra
F. Moottorin varoitustarra

Tutustu käyttöohjeeseen

Käytä suojajalkineita

Käytä kuulosuojaimia

Käytä silmäsuojainta

B - Käyntiäänitarra (800-99942)

Koneen melutaso käytön aikana on 105 dB(A)

C - Moottorin kierrosluvun tarra

Suuri moottorin kierrosluku

Pieni moottorin kierrosluku

D - Nostokahvatarra

E - Vähäinen tärinäaltistus -tarra (800-99965)

Koneessa on Isossa-Britanniassa patentoitu suunnittelu, joka vähentää käyttäjän yläraajoihin kohdistuvaa tärinää ja mahdollistaa pidemmän käyttöajan.

F - Moottorin varoitustarra

Bensiini on herkästi syttyvää. Sammuta moottori ja anna sen jäähtyä ennen tankkausta.

Moottorista syntyy myrkyllisiä häkäpäästöjä. Moottoria ei saa pitää käynnissä suljetussa tilassa.

Tutustu käyttöohjeeseen

Yleinen turvallisuus

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma "PCX " maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Belle Groupista lisätietoja.

VAARA

Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja ymmärrä tämä osa ennenkuin suorita mitään huoltoa tai korjaustoimenpidettä.

• Tämä laite on raskas, sitä ei saa nostaa yksin, hanki APUA tai käytä sopivaa nostolaitetta. Maantiivistäjään on saatavana kuljetusta varten lisälaite (katso lisävarusteet)
• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä
• Laitteen käyttäjän on pukeuduttava turvaliiveihin(PPE) aina, kun laitetta käytetään (ks. Terveys&Turvallisuus)
• Varmistu ennen laitteen käynnistämistä, että hätätilanteessa tiedät kuinka laite sammutetaan
• SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltoa
• Käytön aikana laite kuumenee, anna moottorin jäähtyä ennenkuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota
• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai asetettu paikoilleen.
• Älä käytä Maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen

Polttoaine Turvallisuus

VAARA

Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vamman tai esinevahingon. Sammuta moottori, sammuta kaikki avotuli, älä tupakoi täyttäessäsi polttoainesäiliötä. Pyyhi pois aina välittömästi kaikki polttoaineroiskeet.

• Sammuta moottori ja anna sen jäähtyä ennen polttoaineen täyttöä
• Kun lisäät polttoainetta, niin ÄLÄ tupakoi tai salli avotulta lähistöllä
• Roiskunut polttoaine täytyy poistaa turvallisesti välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteille, niin vaihda ne
• Säilytä polttoaine hyväksytyssä sitä varten tehdysä astiassa, poissa kuumuudesta ja erillään kipinälähteistä.

Terveys ja turvallisuus

Värinä

Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin.

Käsitärinän vähentäminen oli uuden Belle Group "PCX" tärinälevy valikoiman suunnittelun lähtökohtana.

Tarkastelun kohteena on mittaus- ja tekniset tiedot värähtelytasoista ja käyttöajoista

(suositellut suurimmat päivittäiset käyttöajat). ÄLÄ ylitä maksimi käyttöaikoja.

Henkilökohtaiset suojavarusteet

Kun käytät laitetta, pue yllesi henkilökohtaiset suojavarusteet, suojalasit, -käsineet, korvatulpat, pölysuoja ja teräskärjellä suojatut jalkineet.

Käytä työn mukaista vaatetusta. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin.

Pöly

Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pölylle soveltuvaa suojaa.

Polttoaine

Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi.

Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi.

Pakokaasut

VAARA

Tämän laitteen pakokaasut ovat erittäin myrkyllisiä ja voivat johtaa kuolemaan!

Älä käytä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työskentelyalue on hyvin tuuletettu.

Tarkistukset ennen käynnistämistä

Tarkistukset ennen käynnistämistä

Oheiset tarkistukset tulee tehdä aina työpäivän alussa ennen laitteen käynnistämistä tai joka neljän tunnin käytön jälkeen, sen mukaan kumpi ajankohta on aikaisemmin.

Löydät tarkemmat ohjeet huolto-ohjeista. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu.

1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta. Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.
2. Tarkista moottorin öljytaso ja täytä tarvittaessa.
3. Tarkista polttoainetaso ja täytä tarvittaesssa.
4. Tarkista polttoaine ja öljyvuodot.

VAARA

Sopimaton huolto saattaa olla vaarallinen Lue ja ymmärrä tämä osa ennenkuin suoritat mitään kunnossapito huolto tai korjaus tehtäviä

Honda GX120 & GX160

1. Avaa polttoainehana kääntämällä ON/OFF vipua loppuun asti oikealle.
2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä loppuun asti vasemmalle. Lämpimän moottorin käynnistäminen ei yleensä vaadi rikastimen käyttöä, kuitenkin jos moottori on osittain jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.
3. Käännä moottorin ON/OFF katkaisin myötäpäivää "I" asentoon.
4. Aseta kaasuvipu joutokäyntiasentoon kääntämällä kaasuvipua loppuun asti oikealle. Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistytyä.
5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistyskahva saattaen paikoilleen.
6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.
7. Toista, kunnes moottori käynnistyy.
8. Kun moottori käynnistyy säädä rikastinvipua vähitellen OFF asentoon kääntämällä sitä oikealle.

9. Käännä polttoainevipu OFF asentoon.

10. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä-ohjetta sivulla 28

11. Jos haluat pysäyttää moottorin, käännä kaasuvipu joutokäyntiasentoon ja käännä moottorin ON/OFF katkaisinta vastapäivään "0" asentoon.

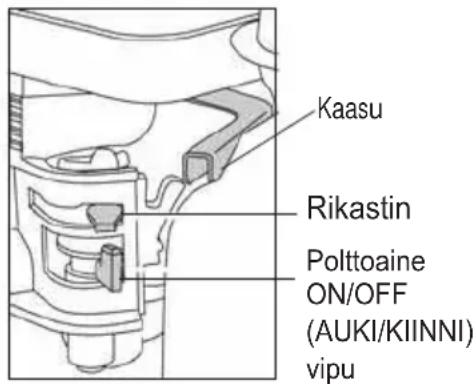

Kaasu Rikastin Polttoaine ON/OFF (AUKI/KIINNI) vipu

Robin EX 13 & EX 17 Bensiinimooottori

1. Avaa polttoainehana.
2. Käännä PYSÄYTYSKYTKIN "I" asentoon (ON)
3. Aseta kaasuvipu 1/3 asentoon täydestä kaasusta.
4. Sulje rikastinläppä
5. Avaa polttoainehana.
6. Käännä PYSÄYTYSKYTKIN "I" asentoon (ON)
7. Aseta kaasuvipu 1/3 asentoon täydestä kaasusta.
8. Sulje rikastinläppä
9. jos moottori on kylmä tai ulkolämpötila on alhainen sulje rikastinläppä kokonaan
10. jos moottori on lämmin tai ulkolämpötila on korkea avaa rikastinläppä puoliksi tai jätä se täysin avoimeksi.
11. Vedä käynnistyskahvaa vähitellen, kunnes tunnet vastusta. Tällöin on saavutettu "paine" kohta. Palauta kahva alkuperäiseen asemaansa ja vedä nopeasti. Älä vedä käynnistysnarua kokonaan ulos. Kun moottori on käynnistynyt anna käynnistyskahvan palata alkuasentoon samalla kahvaa saattaen.
12. Kun moottori on käynnistynyt niin avaa rikastinläppää vähitellen kunnes se on täysin auki. Älä avaa rikastinläppää yht'äkkiä jos moottori on kylmä tai ulkolämpötila on alhainen, koska moottori saattaa pysähtyä.
13. Jos haluat pysäyttää moottorin, niin käännä kaasuvipu pienimpään asentoon ja anna moottorin käydä 1-2 minuuttia ennen sammuttamista.
14. Käännä VIRTA-AVAINTA vastapäivään asentoon "0"(OFF)
15. Sulje polttoainehana
16. Vedä käynnistyskahvasta kevyesti asentoon, jossa tuntuu vastusta ja anna kahvan palautua alkuperäiseen asentoonsa. Tämä toimenpide on välttämätön, koska se estää kostean ilman tunkeutumisen kampikammioon.

Hatz 1B20-7 Diesel moottori (katso täydelliset ohjeet moottorin käyttöohjekirjasta)

1. Avaa polttoainehana kääntämällä AUKI/KIINNI (ON/OFF) vipu kokonaan oikealle.
2. Käännä moottorin kaasuvipu käynnistysasentoon.
3. Ota toisella kädellä tukeva ote ohjaustangosta, vedä toisella kädellä käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, anna käynnistimen palautua.
4. Huomioi, ettet vedä käynnistysnarua kokonaan ulos, nykäise käynnistintä molemmin käsin.
5. Toista tämä toimenpide kunnes moottori käynnistyy.
6. Jos moottori ei käynnisty useista yrityksistä huolimatta, niin etsi apua maantiivistäjän moottorin valmistajan käyttöohjeesta.
7. Jos haluat sammuttaa moottorin, käännä kaasuvipu joutokäyntiasentoon, paina sen jälkeen punaista sammutusnappulaa ja pidä sitä pohjassa, kunnes moottori pysähtyy.

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältää huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia.

1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Tämä johtaa pinnan vajoamiseen, koska massa täyttää huokoset.
2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa( esim.rakennus)
3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon.
   Kosteus saattaa aiheuttaa maaperän laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista.
   Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä.
   Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Toimintaohjeet

- Kuljeta maantiivistäjä haluttuun paikkaan.

Jos käytät kuljettamiseen "irrotettavia" pyöriä, niin käännä maantiivistäjää eteenpäin ja irroita pyörät. Käännä kuljetuskehys takaisin irroita se sitten maantiivistäjän takaosasta. Laita kuljetuskehys sellaiseen säilytyspaikkaan, josta löydät sen seuraavan kuljetustarpeen syntyessä. Jos laitteessa on "kiinteä" kuljetuskehys, niin käännä laite eteenpäin, vedä kuljetuskehystä taaksepäin ja ylöspäin, laske laite alas ja lukitse kuljetuskehys yläasentoon. Jos maantiivistäjän siirto vaatii nostolaitetta, niin varmista, että nostolaite soveltuu maantiivistäjän massalle (katso mittatiedot taulukosta sivulla 6 tai laitteen tunnuskilvestä). Kiinnitä tarpeelliset ketjut tai hihnat VAIN maantiivistäjän nostokohtiin.

- Jos maantiivistäjä on varustettu vesisuihkulaitteistolla ja työ edellyttää sen käyttöä, niin varmista, että vesiventtiili on suljettuna. Täytä sen jälkeen vesisäiliö puhtaalla vedellä.

- Kun olet käynyt läpi "Ennenkuin käynnistät" tarkistuslistan voit käynnistää moottorin.

Belle Group "PCX" sarjan maantiivistäjät on varustettu keskipakokytkimellä, jonka vuoksi moottorin käydessä joutokäynnillä maantiivistäjä ei liiku eteenpäin. Kun moottorin pyörintänopeus kasvaa, niin kytkin kytkeytyy ja maantiivistäjä kulkee eteenpäin. Oikea toiminta edellyttää, että moottori käy suurimmalla pyörintänopeudella.

- Säädä moottorin kaasu täysille ja käytä ohjaustankoa maantiivistäjän ohjaamiseen tai kääntämiseen.

Värisijä tärisyttää laitteen pohjalevyä ja lisäksi se kuljettaa laitetta eteenpäin. Maantiivistäjän toimiessa normaalisti sinun ei tarvitse työntää sitä eteenpäin vaan sen tulee antaa liikkua omaa tahtia. Kulkunopeus määräytyy tiivistettävän pinnan laadun mukaan. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän kulkusuunnan tarkkailuun on kiinnitettävä suurta huomiota. Käytä tarvittaessa maantiivistäjän alaosaan kiinnitettyä köyttä keventämään sen painoa. Kaltevalla pinnalla liikkeen on oltava ylös alas suntainen, ei poikittaissuuntainen.

- Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu.

Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.

- Säädä kaasuvipu joutokäynnille, jos haluat pysäyttää maantiivistäjän värinän.

Käyttökohteet

Käyttökohteet/ materiaalit jaetaan kolmeen luokkaan:

1. Koheesio materiaalit( rakeisuus alle 20 %) esim. savi, siltti ja raskaat maalajit.
2. Rakeiset maalajit( rakeisuus yli 20 %) esim. sepeli, hiekka ja kevyet maalajit
3. Bitumipitoiset materiaalit esim. asfaltti( öljysora), bitumiseokset

Oheisesta taulukosta selviää HAUC vaatimukset kerrospaksuuden ja ylityskertojen määrät "Dual Force" levyllä. Jos käytetään tavallista laitetta parhainta tiivistystä ei voida taata, kuitenkin jos kerrospaksuutta ohennetaan ja ylityskertoja lisätään, niin tulos paranee.

1400 -1800 kg/m2	TIIVISTYSKERTOJEN MÄÄRÄ/ KERROS TIIVISTYSKERROKSEN PAKSUUS
40MM 60MM 80MM 100MM	150MM
Koheesio Materiaalit**	2**	4**	5**	6**	Ohenna kerroksen paksuutta
Rakeiset Materiaalit	2*	3*	4*	5	9
Bitumipitoiset Materiaalit	6	10	12		Ohenna kerroksen paksuutta

* Yleensä kerrospaksuus on vähintään 100mm, joten näille kerroksille HAUC ei määrittele ylityskertoja.
** Koheesio materiaalia on vaikea tiivistää levytiivistäjällä. Optimi tiivistystä on vaikea saavuttaa, joten HAUC ei määrittele ylityskertoja.

Maantiivistämisen mittaamiseen on aikaisemmin käytetty erilaisiin kohteisiin monenlaisia mittausmenetelmiä. Huomioitavat tekijät ovat materiaalin ominaisuudet, kerroksen paksuus, pintaan kohdistuva paine, tärinä ja tiivistyskertojen määrä. Kasvanut tietous kuinka tiivistys toimii on johtanut mittausmenetelmien syntymiseen. Uusin mittausmenetelmä on osa Britannian tietöiden teknisiä vaatimuksia (NRSWA - New Roads & Street Works Act). Insinöörit ovat ottaneet nämä määrittelyt lähtökohdaksi kun halutaan varmistaa hyvä tiivistystyötulos.

NRSWA (HAUC vaatimukset)

HAUC (Highways Authorities & Utilities Committee – Maantie asiantuntijat & viranomaiset komitea) kokosi nämä vaatimukset. Uusi "Maantie- ja katutyö laki 1991" – New Roads and Street Works Act 1991, asetti uudet standardit tiekorjauksille ja rakentamiselle Iso-Britanniassa. Se kattaa maanteiden ja katujen rakentamisessa käytettävät materiaalit, menetelmät, laitteet ja turvallisuuden. Maanteiden korjaus- ja rakentamistyön laadun parantaminen ja vaatimukset kestoiän lisäämiseksi olivat syitä uuden lain laatimiselle. Tällä tavoin vähennetään myös tarvetta kalliisiin korjaustöihin ja parannetaan liikenteen sujuvuutta.

Maantiivistäjille on kaksi luokkaa.

1. 1400 - 1800 kg/m²
2. Yli 1800 kg/m²

Nämä luvut perustuvat laitteen staattiseen paineeseen.

Huomio: Mikään vakio yhteen suuntaan kulkeva levymaantiivistäjä ei täytä tätä vähimmäisvaatimusta. Käytä maantietöissä aina "Dual Force" levytiivistäjää.

DUAL FORCE

Belle Group tutki lakia, kehitti ja patentoi laitteen, jolla rakentajat voivat täyttää tämän lain vaatimukset. NRSWA lainsäädäntö edellyttää, että maantiivistäjä täyttää vähimmäisvaatimukset. Hankkimalla Belle Group "Dual Force" levyn täytät tämän lain vaatimukset. Belle Group "Dual Force" maantiivistäjän pohjalevy on kaksiosainen tiivistäen alustan kahdessa vaiheessa, jotta lain vaatimus voidaan täyttää.

Vaihe 1 Vaihe 2

Vaihe 1. Koko pohjan pinta tiivistää materiaalia kuten tavallinen laite.

Vaihe 2. Pohja nousee tiivistymisen kasvaessa "Dual Force" alueelle tiivistäen 3 – 4 kertaa suuremmalla voimalla kuin tavallinen laite.

Vianetsintäohje

Ongelma	Syy	Korjaus
Moottori ei käynnisty Polttoaine loppu Avaa polttoainehana
Lisää polttoainetta
Virta-avain sammutettu asennossa Käännä virta päälle
Sytytystulppa on karstainen Puhdista ja säädä kärkiväli
Moottori on kylmä Käännä rikastin päälle
Moottori tulviikäynnistintä, kunnes moottori käynnistyy.
Hatz, käännä kaasuvipukäynnistimestä 5 kertaaja toista käynnistystoimenpide
Moottori ei käynnisty Vika vaatii selvitystä Ota yhteyttä jälleenmyyjään tai Several Oy
Laite ei tärise	Moottorin nopeus liian alhainen	Säädä nopeutta suuremmaksi
Vetohihna löysällä	Säädä hihnan kireys
Ilmansuodatin tukossa	Puhdista tai vaihda suodatin
Vetovika	Ota yhteyttä jälleenmyyjään tai Several Oy
Tärinävika	Ota yhteyttä jälleenmyyjään tai Several Oy
Asfaltti tarttu levyyn	Puutteellinen voitelu	Käytä vesisuihkulaitetta
Kiveys vahingoittuu	Levy on välittömässä yhteydessä kiveykseen	Käytä kiveyksensuojalevyä
	Tavallinen katukiveyslevy Dual Force tiivistäjässä	Käytä sopivaa Dual Force levyä
Bitumipinta suomuinen	Liika tiivistys	Poista ja levitä pinta uudelleen
Hidas kulku(levy vajoaa)	Kerrospaksuus liian suuri	Poista osa materiaalista
	Kosteuspitoisuus liian korkea tai matala	Poista materiaalia ja säädä

YLLÄPITOHUOLTO

Belle Group "PCX" sarjan yhteen suuntaan kulkevat maantiivistäjät on suunniteltu toimimaan useita vuosia virheettömästi. On kuitenkin tärkeää, että säännölliset oheisen taulukon mukaiset ylläpitohuollot suoritetaan. Suosittelemme, että valtuutettu Belle Group jälleenmyyjä suorittaa kaikki suurehkot ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Belle Group varaosia, muiden osien käyttö saattaa päättää laitteen takuun.

Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Irrota korkeajännite kaapeli sytytystulpasta. Diesel käyttöisessä laitteessa varmistu, että sammutuskytkin on sammutus asennossa.

Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein.

Käytä vain suositeltuja öljyjä (katso taulukkoa seuraavalla sivulla).

Säännölliset tarkistukset

Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen ( katso tarkemmat tiedot moottorin valmistajan ohjekirjasta). Täryttimen akselikotelon öljy tulee vaihtaa 100 tunnin käytön jälkeen ja sen jälkeen 500 tunnin välein. Tarkemmat ohjeet täryttimen akselikotelon öljynvaihdosta, katso "Tärytin" kohdasta.

Hihnan kireys tulisi tarkistaa 4 tunnin välein.

Irrota hihnasuoja ja tarkista sitten hihnan kireys painamalla hihnaa yläpuolelta moottorin vetopyörän ja täryttimen hihnapyörän puolivälistä. Hihnan tulisi joustaa 5 – 10 mm. Jos hihna vaatii säätöä, niin löysää neljä moottorin kiinnityspulttia kunnes voit siirtää moottoria. Jos haluat lisätä hihnan kireyttä, niin säädä moottorin asentoa kääntämällä kiristyspulttia myötäpäivään, jos haluat löysätä, niin käännä vastapäivään. kun säätö on tehty, niin kiristä moottorin kiinnityspultit ja tarkista kireys vielä kerran. Kiinnitä lopuksi hihnasuoja, varmista, että se on paikoillaan ja hyvin kiristetty.

Ylläpitohuolto ensimmäisen ensimmäisen 3 kk 6 kk				1 tunnin jä	keen kk / 20
Moottori öljy Tarkista öljyn taso √
	Vaihda		√		√
Ilmansuodatin	Tarkista kunto/Puhdista		√		√
	Uusi tarvittaessa / 12 kk välein
Sytytystulppa	Vaihda				√
Vetohihna	Kireys	√	√	√

tuntia

Öljy/Polttoaine tyyppi & Määrä – Sytytystulppa tyyppi

	Öljy tyyppi	Määrä (Litraa)	Polttoaine tyyppi	Määrä (Litraa)	Sytytystulppa NGK tyyppi	Kärkiväli (mm)
Bensiini Moottori Honda GX120	S.A.E. 10W 30	0.6	lyijytön	2.5	BM6ES tai BPR6ES	0.7 - 0.8
Bensiini Moottori Honda GX160	S.A.E. 10W 30	0.6	lyijytön	3.6	BM6ES tai BPR6ES	0.6 - 0.7
Bensiini Moottori Robin EX13	S.A.E. 10W 30	0.6	lyijytön	2.7	NGK BR-6HS
Bensiini Moottori EX17	S.A.E. 10W 30	1.1	lyijytön	3.6	NGK BR-6HS
Diesel Moottori Hatz 1B20-6	S.A.E. 10W 30	0.9	Diesel (BS2869)	Katso moottorin valmistajan ohjekirja	N/A	N/A
Tärytin	Turbiinöljy 32	0.4	N/A	N/A	N/A	N/A

Öljytulppa Tiiviste Oikea taso kierteen alaosa

Tärytinlaite

Irrota tulppa tiivisteineen, tarkista, että öljytaso ylettyy kierteen pohjaan öljytulpan reiässä.

Lisää oikean tyyppistä öljyä tarvittaessa( katso taulukkoa)

Täryttimen asennusohje

1. Pese kotelo painepesurilla ja puhalla paineilmalla kuivaksi (9).
2. Laita takalaakeri koteloon ja työnnä akseli laakeriin (3a & 8).
3. Laita etulakeri akselille ja koteloon (3b).
4. Laita laakerikotelo "B" tiivisteineen kotelon takaosaan (10 & 4a).
5. Laita öljytiiviste laakerikoteloon "A" (6 & 7).
6. Laita laakerisuoja "A" tiivisteineen kotelon etupäähän (4b).
7. Laita kiila ja hihnapyörä akseliin (11 & 12)
8. Kaada kotelon öljyaukosta öljy sisään kunnes sitä alkaa valua ulos.
9. Laita kuparitiiviste ja öljytulppa paikoilleen (2 & 1).
10. Kiinnitä tärytin pohjalevyyn ja kiristä kiinnitysruuvit 150 Nm momenttiin.
11. Käytä laitetta noin 2 minuuttia ja varmista, ettei täryttimestä valu öljyä

Katukiveyslevy on suunniteltu käytettäväksi betonilaattojen tai -kivien tamppaamiseen.

On kuitenkin huomattava, ettei sitä ole tarkoitettu normaaliin tiivistystyöhön.

Ennen kiinnittämistä varmista, että katukiveyslevy on oikean kokoinen ja, että se on oikean tyyppinen( HAUC"Dual Force" tai vakio malli).

Aloita katukiveyslevyn (1) asennus asettamalla se pohjalevyn alle varmistaen, että kiinnitysreiät ovat samalla kohdalla kuin pohjalevyn etuosassa olevat reiät.

Vie kiinnityspultit (4) ensin kiinnitysraudan (5) läpi, sitten katukiveyslevyn kiinnitysreiän ja kierrä lopuksi pohjalevyyn. Kiinnitä aluslevyt (2) ja mutterit (3) paikoilleen ja kiristä ne kunnolla.

Aloita kuljetuskiinnittimen asennus kohdistamalla saranakehyksen reiät pohjalevyn takana olevien reikien kanssa. Saranakehys kiinnitetään pohjalevyn kahdella kiinnityspultilla. Kiinnitä pullteihin aluslevyt ja lukitusmutterit ja kiristä ne. Liu'uta pyörärunko saranakehykseen, kallista maantiivistäjää eteenpäin ja käännä pyöräkehys eteenpäin, laitteen alle. Käännä maantiivistäjä takaisin ja pyörien varaan.

Kiinteän kuljetusvarustus

Aloita kuljetuskiinnittimen asennus kohdistamalla kehyksen reiät pohjalevyn takana olevien reikien kanssa. Kehys kiinnitetään pohjalevyyn kahdella kiinnityspultilla.

Tämä laite on varustettu "Dual Force" pohjalevyllä

Tämä laite ei ole varustettu "Dual Force" pohjalevyllä

Kun laite on varustettu “Dual Force” pohjalevyllä, niin staattinen paine pohjalevyn alla on yli 1400 kg/m² ja se täyttää maantiivistäjien NRSWA (HAUC ohjearvot) kategoriassa 1400-1800 kg/m².

Toimitusjohtaja

R. Neilson

"Dual Force" pohjalevyllä varustetulla Belle Group maantiivistäjällä täytetään maantietöiden Iso-Britannian NRSWA vaatimukset (Uusi maantie- ja katutöitä koskeva laki 1991) Osa A8.

"Dual Force" on saatavana ainoastaan Belle Group maantiivistäjiin. Rakenne on suojattu maailmanlaajuisella Iso-Britanniassa haetulla patentilla Nro. 2261840. Vakiomallisiin Belle Group maantiivistäjiin voidaan jälkikäteen vaihtaa "Dual Force" pohjalevy. Ota yhteyttä Several Oy:n lisätietojen saamiseksi.

Takuu

Belle Group "PCX" yhteensuuntaan kulkevien maantiivistäjien takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien.

Belle Group takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Belle Group takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Belle Group tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Belle Groupille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja.

Seuraavat osat eivät kuulu takuun piiriin.

• Vetohihna/-t
  • Moottorin ilmasuodatin
  • Moottorin sytytystulppa

Belle Group ja/tai sen valtuuttamat maahantuojat, johtajat, työntekijät tai vakuuttajat eivät ole vastuussa välillisistä tai muista vahingoista, tappioista tai mistään kuluista, jotka aiheutuvat laitteen käyttökelvottomuudesta tai muusta laitteen käytöstä johtuvasta syystä.

Takuu hakemus

Kaikki takuuhakemukset osoitetaan Several Oy:Ile, puhelimella, Faksilla, sähköpostilla tai kirjallisesti.

Takuuhakemukset:

Sähköposti: [e-mail]

Kirjallisesti:

Several Oy

Takkatie 10 E

00370 Helsinki
