LIETOŠANAS INSTRUKCIJA BELLE PCX 450 ALTRAD

Mës, Belle Group Sheen UK, Nr. Buxton, Derbyshire, SK17 0EU, ar šo apliecinâm, ar šo apliecinu, ka gadījumā, ja produkts aprakstīts šajā sertifikātā ir iegādājies no pilnvarota Belle grupas dīlera teritorijā EEK, tā atbilst šādām EK direktīvām: 2006/42/CE (Šī direktīva aizvieto Direktīvu 98/37/EK), Elektromagnētiskās saderības direktīvu 2004/108/CE (kurā grozījumi izdarīti ar 89/336/EEK, 92/31/EEK un 93/68 EEK). Elektrisko un elektronisko iekārtu atkritumiem (EEIA), 2002/96/CE, zemspreguma directive 2006/95/CE, BS EN ISO 12100-1:2003 Mašīnu drošība un saistītos saskaņotus standartus, ja vajadzīgs. Troksņa emisijas neatbilst Direktīvas 2000/14/EK VI pielikumā, mašīnu saskaņā ar 12 pilnvarotā iestāde ir AV Technology Limited, AVTECH house, Birdhall Lane, Cheadle Heath, Stockport, Cheshire, SK3 0XU, LIELBRITĀNIJA.

Tehniskā dokumentācija par lekārtu trokšņu līmeni glabājas Belle Grupas galvenajā birojā, kura adrese ir norādīta augšā.

Dienas deklarācija - 2007.

Šī lietošanas instrukcija palīdzēs jums ievērot drošību, lietojot PCX plāksnes blietētāju un veicot tā apkopi. Lietošanas instrukcija ir paredzēta PCX plāksnes blietētāju izplatītājiem un operatoriem.

levads

Nodałā Apkārtējā vide ir paskaidrots, kā likvidēt nolietotu blietētāju videi draudzīgā veidā.

Nodalā Blietētāja apraksts sniegta informācija par blietētāja uzbūvi un vadības elementiem.

Nodaļa Veselība un drošība aprakstīts, kā lietot blietētāju, garantējot savu un citu cilvēku drošību.

Nodałā ledarbināšanas un izslēgšanas kārtība norādīts, kā iedarbināt un izslēgt blietētāju.

Nodaļa Bojājumu novēršana palīdzēs novērst blietētāja bojājumus.

Nodałą Apkope sniegti norādījumi par blietētāja vispārīgo apkopi un servisu.

Nodaļā Garantija ir izklāstīta garantijas būtība un prasījumu kārtība.

Nodałą Dual Force ir sniegtas blietėšanas specifikācijas, ko spēj nodrošināt šis blietētājs.

Nodaļā CE sertifikāts ir standarti, saskaņā ar kuriem ir izstrādāts šis blietētājs.

Norādījumi saistībā ar piezīmēm.

Rokasgrāmatā teksts, kam jāpievērš īpaša uzmanība, apzīmēts šādā veidā:

UZMANIBU

lespējams risks. Neievērojot norādījumus, ierīce var tikt bojāta vai jūs varat gūt savainojumus.

BRĪDINĀJUMS

Var tikt apdraudēta lietotāja dzīvība.

Brīdinājums

BRĪDINĀJUMS

Pirms lietojat ierīci vai veicat jebkādus apkopes darbus, JUMS JĀIZLASA un JĀIELĀGO šī rokasgrāmata.

JĀZINA, kā droši lietot ierīces vadības elementus un veikt drošu apkopi.

(NB: Pirms ierīces ieslēgšanas vienmēr pārliecinieties, ka zināt, kā to izslēgt, gadījumā, ja rastos sarežģijumi.)

VIENMĒR valkājiet vai izmantojiet atbilstošu drošības aprīkojumu, kas nepieciešams jūsu aizsardzībai.

Ja jums ir KĀDI JAUTĀJUMI par šīs ierīces drošu lietošanu vai apkopi, VAICĀJIET DARBU VADĪTĀJAM VAI SAZINIETIES AR BELLE GROUP.

Saturs

Kā izmantot šo rokasgrāmatu....186

Bridinājums....186

lerīces apraksts....187

Vide....187

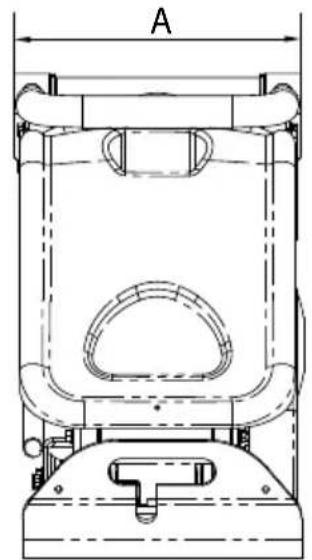

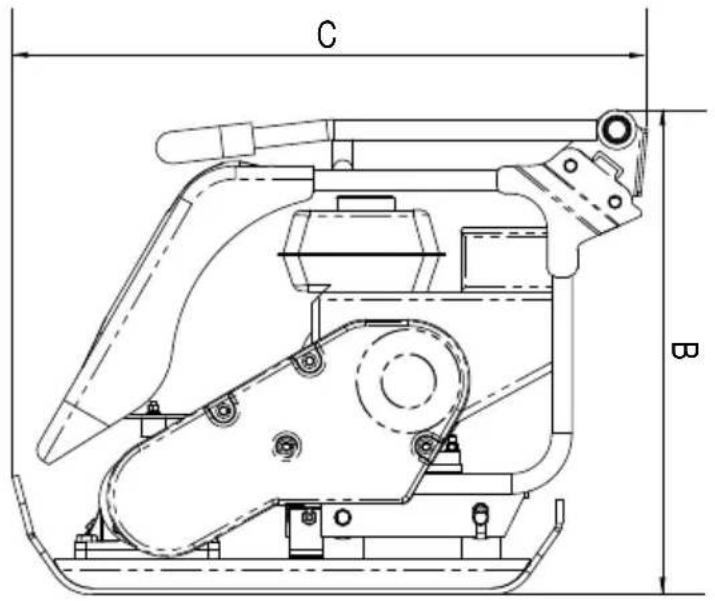

Tehniskie dati 188

Apzīmējumi....189 - 190

Vispārējā drošība 190

Veselība un drošība....191

Pārbaudes pirms darba sākšanas 191

leslēgšanas un izslēgšanas procedūra 192

Blietēšanas iemesli....192

Blietētāja lietošana....193

Izmantošana 193

Blietēšanas specifikācijas 194

Bojājumu izlabošana 194

Serviss un apkope 195

Montāžas norādījumi 196

Instalēšanas norādījumi....196

Dual Force sertifikāts....197

Garantija....197

CE sertifikāts 4

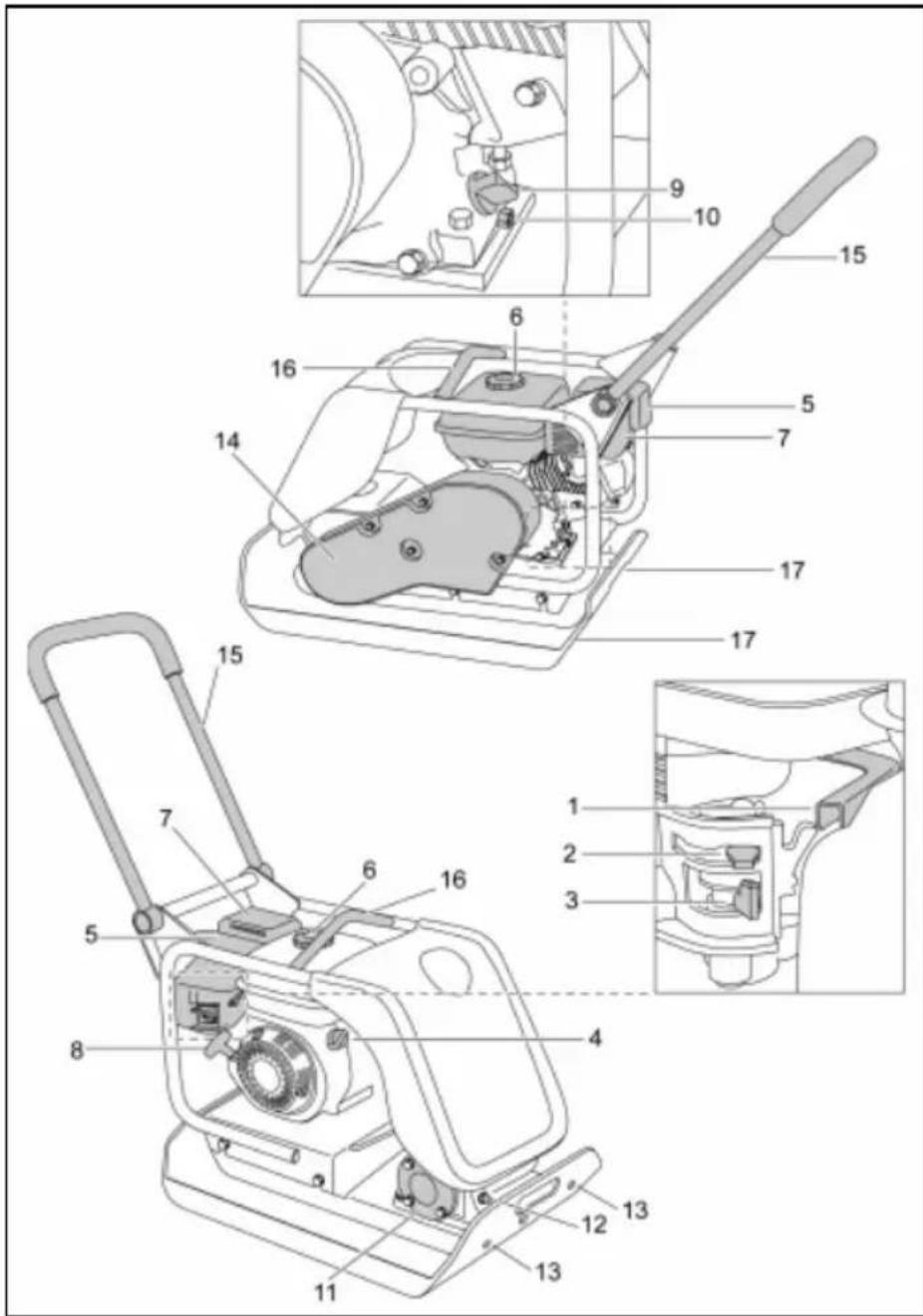

1. Degvielas droseles svira.
2. Gaisa droseles svira.
3. Degvielas padeves svira.
4. Dzinēja slēdzis.
5. Gaisa filtra korpuss.
6. Degvielas tvertne.
7. Izpūtējs.
8. Startera rokturis.
9. Dzinēja ellas ielietne/mērstienis.
10. Dzinēja ellas tvertnes aizbāznis.
11. Vibrators.
12. Vibratora ellas tvertnes aizbāznis.
13. Ūdens smidzinātāja sistēmas vai bruģēšanas uzlikas instalēšanas punkts.
14. Piedziñas siksnas aizsargelements.
15. Vadības rokturis.
16. Pacelšanas ierīces instalēšanas punkts.
17. Transportēšanas ierīces instalēšanas punkti.

UZMANĪBU. Zīmējumā ir redzams blietētājs, kas aprīkots ar Honda GX160 dzinēju.

Informācija par Robin&Hatz dzinēja dalām ir atrodama ražotāja lietošanas instrukcijā.

Vide

LV

Droša iznīcināšana

Norādījumi vides aizsardzībai. Ierīce satur vērtīgus materiālus. Nolietoto ierīci un aksesuārus nogādājiet uz atbilstošām otrreizējās pārstrādes vietām.

Detala	Materiāls.
Rokturis TēraudsPriekšējais vāks HDPEGalvenais rāmis TēraudsPamatnes plāksne TēraudsTvēriena vietas GumijaDzinējs AlumīnijsElastīgi stiprinājumi Tērauds un gumijaDažādas detaļas Tērauds un alumīnijsŪdens trauks (ja instalēts) Plastmasa

C B

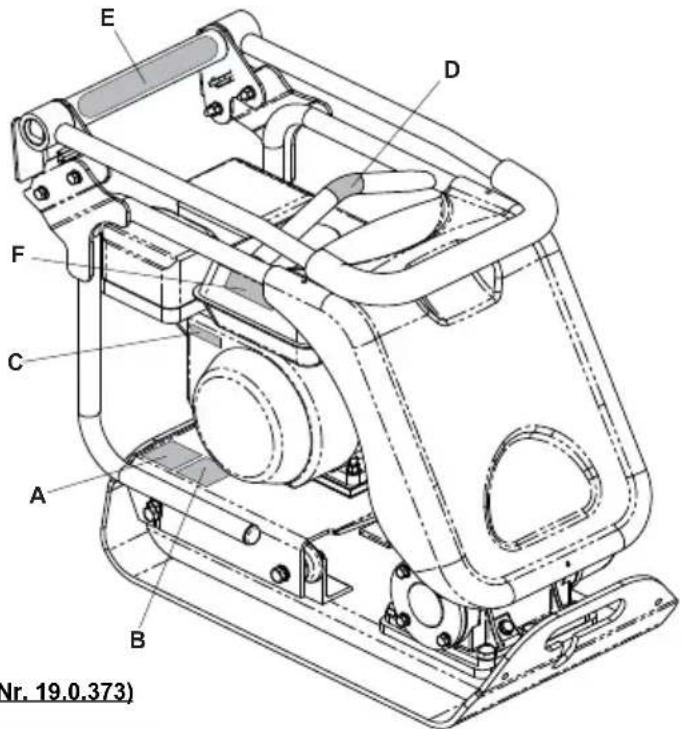

A. Drošības apzīmējums.
B. Trokšna apzīmējums.
C. Dzinēja apgriezienu apzīmējums.
D. Pacelšanas punkta apzīmējums.
E. Zema HAV apzīmējums.
F. Dzinēja brīdinājuma apzīmējums.

E D F C A B Nr. 19.0.373)

A - Drošibas apzimējums (Dalas Nr. 19.0.373)

Izlasiet lietotāja rokasgrāmatu

Valkājiet aizsargājošus apavus

Valkājiet ausu aizsargu

Valkājiet aizsargbrilles

B - Trokšna apzimējums (800-99942)

Trokšna līmenis ierīces darbības laikā ir 105 dB(A).

C - Dzinēja apgriezienu apzīmējums

Dzinēja liela ātruma pozīcija

Dzinēja neliela ātruma pozīcija

D - Pacelšanas punkta apzimējums

E - Zema HAV apzīmējums (800-99965)

Ierīcei ir AK patentēts dizains, kas pazemina HAV līmeni ilgākā lietošanas laikā.

F - Dzinēja brīdinājuma apzīmējums

Degviela ir viegli uzliesmojoša. Pirms degvielas uzpildes izslēdziet dzinēju un ľaujiet ierīcei atdzist.

No dzinēja izplūst toksiskais oglekļa monoksīds. Nedarbiniet dzinēju noslēgtās telpās.

Izlasiet lietotāja rokasgrāmatu.

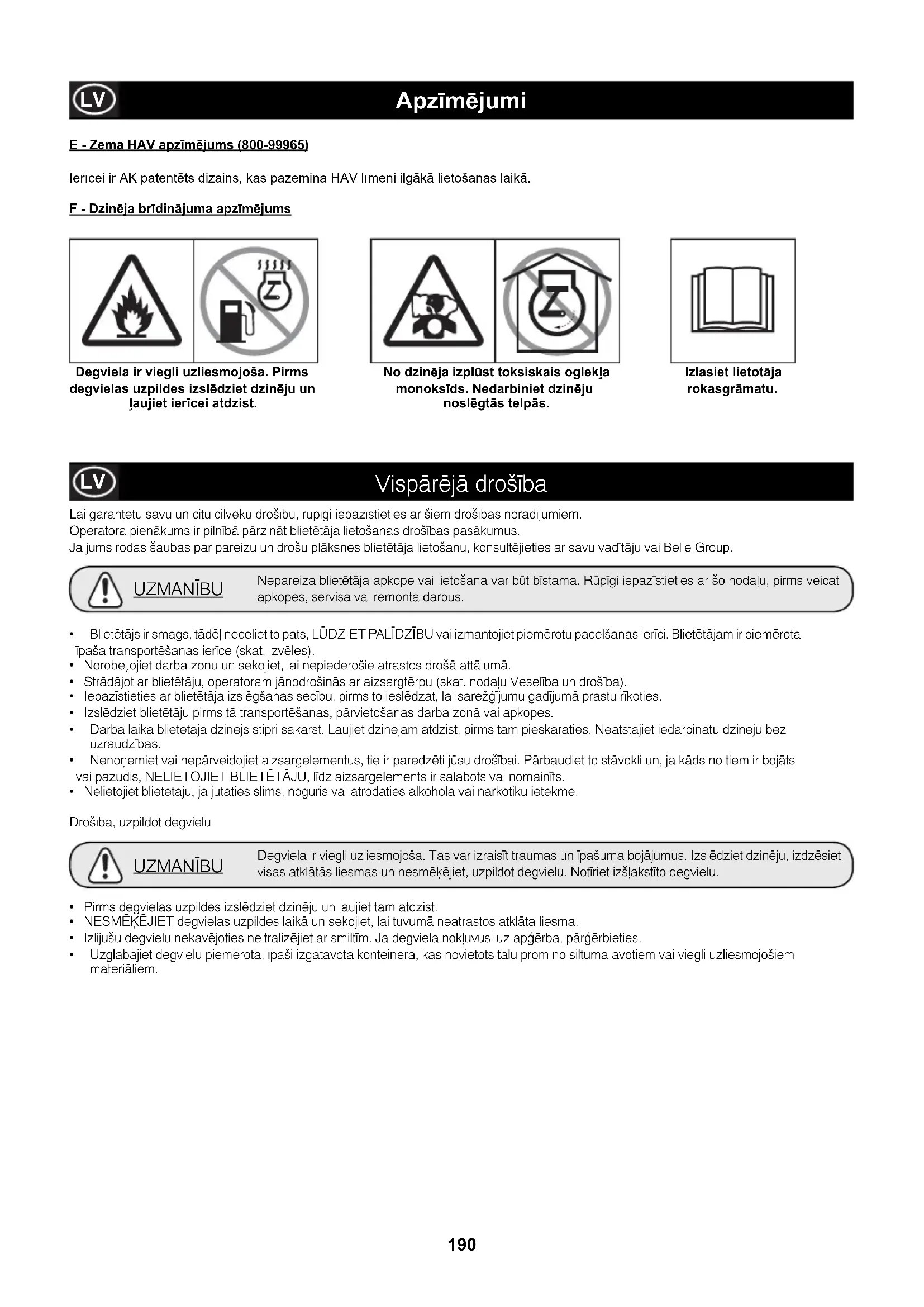

Vispārējā drošība

Lai garantētu savu un citu cilvēku drošību, rūpīgi iepazīstieties ar šiem drošības norādījumiem.

Operatora pienākums ir pilnībā pārzināt blietētāja lietošanas drošības pasākumus.

Ja jums rodas šaubas par pareizu un drošu plāksnes blietētāja lietošanu, konsultējieties ar savu vadītāju vai Belle Group.

UZMANIBU

Nepareiza blietētāja apkope vai lietošana var būt bīstama. Rūpīgi iepazīstieties ar šo nodaļu, pirms veicat apkopes, servisa vai remonta darbus.

• Blietētājs ir smags, tādēl neceliet to pats, LŪDZIET PALĪDZĪBU vai izmantojiet piemērotu pacelšanas ierīci. Blietētājam ir piemērota īpaša transportēšanas ierīce (skat. izvēles).
• Norobe_ojiet darba zonu un sekojiet, lai nepiederošie atrastos drošā attālumā.
• Strādājot ar blietētāju, operatoram jānodrošinās ar aizsargtērpu (skat. nodaļu Veselība un drošība).
• lepazīstieties ar blietētāja izslēgšanas secību, pirms to ieslēdzat, lai sarežģijumu gadījumā prastu rīkoties.
• Izslēdziet blietētāju pirms tā transportēšanas, pārvietošanas darba zonā vai apkopes.
• Darba laikā blietētāja dzinējs stipri sakarst. ľaujiet dzinējam atdzist, pirms tam pieskaraties. Neatstājiet iedarbinātu dzinēju bez uzraudzības.
• Nenoņemiet vai nepārveidojiet aizsargelementus, tie ir paredzēti jūsu drošībai. Pārbaudiet to stāvokli un, ja kāds no tiem ir bojāts vai pazudis, NELIETOJIET BLIETĒTĀJU, līdz aizsargelements ir salabots vai nomainīts.
• Nelietojiet blietētāju, ja jūtaties slims, noguris vai atrodaties alkohola vai narkotiku ietekmē.

Drošība, uzpildot degvielu

UZMANIBU

Degviela ir viegli uzliesmojoša. Tas var izraisīt traumas un īpašuma bojājumus. Izslēdziet dzinēju, izdzēsiet visas atklātās liesmas un nesmēkējiet, uzpildot degvielu. Notīriet izšlakstīto degvielu.

• Pirms degvielas uzpildes izslēdziet dzinēju un laujiet tam atdzist.
• NESMĚKĚJIET degvielas uzpildes laikā un sekojiet, lai tuvumā neatrastos atklāta liesma.
• Izlijušu degvielu nekavējoties neitralizējiet ar smiltīm. Ja degviela nokļuvusi uz apģērba, pārgērbieties.
• Uzglabājiet degvielu piemērotā, īpaši izgatavotā konteinerā, kas novietots tālu prom no siltuma avotiem vai viegli uzliesmojošiem materiāliem.

Veselība un drošība

Vibrācija

Blietēšanas laikā vibrācija dalēji iedarbojas uz operatora rokām. Belle Group plāksnes blietētāji ir izstrādāti tā, lai samazinātu vibrācijas ietekmi uz plaukstām/rokām. Sīkāka informācija par vibrācijas līmeniem un lietošanas laiku ir atrodama nodalā Specifikācijas un tehniskie dati (maksimālais ieteicamais iedarbības laiks dienā). NEPĀRSNIEDZIET maksimālo lietošanas laiku.

Aizsargtērps

Strādājot ar blietētāju, nepieciešams piemērots darba apgērbu un aksesuāri, piemēram, aizsargbrilles, cimdi, ausu aizsargi, putekļu maska un apavi ar tērauda apkalumu.

Izmantojiet darba apgērbu, kas piemērots jūsu darba specifikai. Sasieniet garus matus un noņemiet rotaslietas, jo tās var iekļūt blietētāja kustīgajās daļās.

Putekli

Blietēšanas laikā reizēm rodas putekli, kas var būt bīstami veselībai. Vienmēr lietojiet masku, kas aizsargā no putekliem.

Degviela

Nenorijiet degvielu un neieelpojiet degvielas izgarojumus, kā arī sekojiet, lai tā nenonāktu kontaktā ar ādu. Nekavējoties noskalojiet izšlakstītu degvielu.

Ja degviela nokluvusi acis, izskalojiet tās ar lielu daudzumu üdens un, tiklīdz iespējams, vērsieties pēc medicīniskās palīdzības.

Izplūdes gāzes

UZMANIBU

Blietētāja radētās izplādes gāzes ir žpai toksiskas un var izraisāt nāvi!

Nedarbiniet blietçtâju slçgtâs telpâs vai ierobetotâ zonâ. Sekojiet, lai darba zona bûtu pietiekami ventilçta.

Pārbaudes pirms darba sākšanas

Pārbaudes pirms iedarbināšanas

Šīs pārbaudes pirms iedarbināšanas jāveic pirms katras darba sesijas vai ik pēc četrām darba stundām atkarībā no tā, kas ir pirmais. Sekojiet norādījumiem nodalā Apkope. Ja atklājat bojājumu, blietētāju nedrīkst izmantot, līdz bojājums tiek novērsts.

1. Rūpīgi pārbaudiet, vai uz blietētāja nav redzamas bojājumu pazīmes. Pārbaudiet, vai visas detaļas ir instalētas un nostiprinātas. Īpašu uzmanību pievērsiet piedziņas siksnas aizsargelementam, kas instalēts starp dzinēju un vibratoru.
2. Pârbaudiet dzinêja ellas lîmeni un papildiniet to, ja nepieciešams.
3. Pârbaudiet dzinêja degvielas lîmeni un papildiniet to, ja nepieciešams.
4. Pârbaudiet, vai nav radusies degvielas un ellas noplüde.

BRĪDINĀJUMS

Nepareizi veikt apkopi ir bīstami. Pirms veicat apkopi vai remontu, rūpīgi iepazīstieties ar šajā nodalā sniegtajiem norādījumiem.

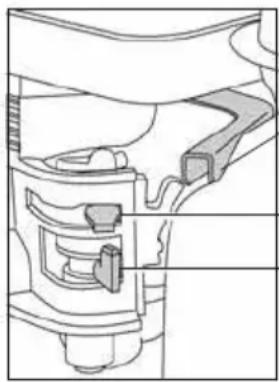

HondaGX120&GX160

1. Atveriet degvielas krBnu, virzot degvielas padeves sviru lodz galam pa labi.
2. Ja dzin3js ir atdzisis, aktiviz3jiet gaisa droseli, virzot tbs sviru lodz galam pa kreisi. Ja jbiedarbina uzsilis dzin3js, gaisa drosele parasti nav nepiecieљama, taiu, ja dzin3js ir atdzisis, iesp3jams, vajadz3s dan3ji izmantot gaisa droseli.
3. Pagrieziet dzin3ja sl3dzi pulksteta rbdotbja virzienb lodz pozocijai I.
4. Noregulajiet degvielas droseli tukpgaitb, virzot tbs sviru lodz galam pa labi. Nedarbiniet dzin3ju, ja degvielas drosele noregul3ta pilnb jaudb, jo bliet3tajs sbk vibr3t, tiklodz iedarbinets dzin3js.
5. Сиењi satverot ar vienu roku vadobas rokturi, otrb rokb satemiet startera rokturi. Pavelciet starteri, lodz jytama dzinaja pretestoba, un pzc tam naujiet starterim atgriezties svkotnžjb pozocijb.
6. lev3rojot piesardzobu, lai neizvilktu pilnobb startera trosi, strauji pavelciet startera rokturi.
7. Atkbrtojiet to, lodz dzin3js sbk darboties.
8. Kad dzinəjs iedarbinbts, pakbpeniski atbrovojiet gaisa droseles sviru, virzot to pa labi.

9. Aizveriet degvielas krānu.

10. Ja dzinajs nesbk darboties p3c vairbkiem m3minbjumiem, sekojiet norvdojumiem nodanb Bojbjumu novzrpana 13. lpp.

11. Lai izslągtu dzinąju, noreguląjiet degvielas droseli tukpgaitb un pagrieziet dzinąja slądzi pretąji pulksteta rbdotsja virzienam lodz pozīcijai 0.

Robin EX 13 & EX 17 benzīna dzinējs

1. Atveriet degvielas krānu.
2. Pagrieziet slēdzi STOP pozīcijā I (ieslēgts)
3. Noregulējiet ātruma vadības sviru pozīcijā, kas ir 1/3 no lielākā ātruma.
4. Aizveriet gaisa droseles sviru.
5. Atveriet degvielas krānu.
6. Pagrieziet slēdzi STOP pozīcijā I (ieslēgts)
7. Noregulējiet ātruma vadības sviru pozīcijā, kas ir 1/3 no lielākā ātruma.
8. Aizveriet gaisa droseles sviru.
9. Ja dzinējs ir atdzisis un gaisa temperatūra ir zema, aizveriet gaisa droseles sviru pilnībā.
10. Ja dzinējs ir uzsilis vai gaisa temperatūra ir augsta, atveriet gaisa droseles sviru līdz pusei vai pilnībā.
11. Lēnām pavelciet startera rokturi, līdz jūtama pretestība. Šis ir kompresijas punkts. Noregulējiet rokturi sākotnējā pozīcijā un strauji pavelciet to. Neizvelciet trosi pilnībā. Pēc dzinēja iedarbināšanas, turot startera rokturi, laujiet tam atgriezties sākotnējā pozīcijā.
12. Pēc dzinēja iedarbināšanas pakāpeniski atveriet gaisa droseli, pagriežot tās sviru, līdz tā ir pilnībā atvērta. Neatveriet gaisa droseles sviru pilnībā uzreiz, ja dzinējs ir atdzisis vai gaisa temperatūra ir zema, jo dzinējs var noslāpt.
13. Lai izslēgtu dzinēju, noregulējiet ātruma vadības sviru zemā ātrumā un ľaujiet dzinējam darboties 1 vai 2 minūtes, pirms to izslēdzat.
14. Pagrieziet slēdzi STOP pretēji pulksteņa rādītāja virzienam līdz pozīcijai 0 (izslēgts).
15. Aizveriet degvielas krānu.
16. Lēnām pavelciet startera rokturi un noregulējiet to sākotnējā pozīcijā, kad jūtama pretestība. Šī darbība ir jāveic, lai degkamerā neiekļūtu mitrs gaiss.

Hatz 1B20-7 dīzeļdzinējs (sīkāka informācija dzinēja lietošanas instrukcijā)

1. leslēdziet degvielas padevi, pagriežot degvielas padeves sviru līdz galam pa labi.
2. Noregulējiet dzinēja ātruma vadības sviru dzinēja iedarbināšanai.
3. Cieši satverot ar vienu roku vadības rokturi, otrā rokā saņemiet startera rokturi. Pavelciet starteri, līdz jūtama dzinēja pretestība, un pēc tam laujiet starterim atgriezties sākotnējā pozīcijā.
4. levērojot piesardzību, lai neizvilktu pilnībā startera trosi, strauji pavelciet startera rokturi.
5. Atkārtojiet to, līdz dzinējs sāk darboties.
6. Ja dzinējs nesāk darboties pēc vairākiem mēginājumiem, sekojiet norādījumiem dzinēja lietošanas instrukcijā, ko saņēmāt kopā ar blietētāju.
7. Lai izslēgtu dzinēju, noregulējiet degvielas droseli tukšgaitā un pēc tam turiet piespiestu sarkano taustiņu Stop, līdz dzinējs tiek izslēgts.

Blietēšanas nepieciešamība

Zemē, kas tikusi apstrādāta, vai jaunā pildījumā apakškārtā un virskārtā veidojas nelieli tukšumi vai gaisa kabatas, kas var izraisīt dažādas problēmas, ja netiek veikta blietēšana.

1. Satiksmei škērsojot nenoblietētu zonu, materiāls tiek saspiests. Tā rezultātā virsējā kārta iegrūst, materiālam aizpildot tukšumus.
2. Līdzīga situācija iespējama, ja uz neblietētas zemes ir statiska slodze. Slodze (piemēram, ēka) sāk grimt.
3. Materiālos, kuros izveidojušies tukšumi, pastāv lielāka ūdens izplūdes iespēja, izraisot eroziju.

Materiālā nokļuvušais ūdens var izraisīt zemes izplešanos sala apstāklos un saraušanos karstumā. Izplešanās un saraušanās ir galvenais ēku pamatu bojājumu cēlonis, un parasti tā rezultātā nepieciešama pamatu rekonstrukcija.

Blietēšana palielina materiāla blīvumu, un tādējādi palielinās slodzes izturība. Tā ari samazina gaisa kabatas, tādējādi samazinās izplūdes, izplešanās un saraušanās risks, materiālā noklūstotūdenim.

Blietētāja lietošana

• Pārvietojiet blietētāju uz darba zonu.

Izmantojot nonemamo transportēšanas ierīci blietētāja stumšanai, sasveriet blietētāju uz priekšu, lai paceltu transportēšanas ritenus virs zemes. Pavelciet transportētāja rāmi uz aizmuguri un pēc tam uz priekšu, lai atvienotu to no blietētāja aizmugures. Novietojiet transportētāja rāmi drošā vietā līdz nākošajai lietošanas reizei. Lietojot blietētāju ar nenoņemamu transportētāju, sasveriet blietētāju uz priekšu, pavelciet transportētāju uz aizmuguri un uz augšu, novietojiet blietētāju uz zemes un nostipriniet transportētāju augšējā pozīcijā. Ja blietētāja transportēšanai nepieciešams izmantot pacelšanas ierīci, sekojiet, lai pacelšanas ierīces darba slodzes ierobežojumi atbilstu blietētāja masai (skat. specifikāciju tabulu 6. lappusē vai blietētāja numura plāksni). Piestipriniet piemērotas kēdes vai stropes TIKAI pie pacelšanas ierīces punktiem blietētāja virspusē.

- Ja blietētājs ir aprīkots ar ūdens smidzinātāja sistēmu un to nepieciešams izmantot, pārbaudiet, vai ūdens izplūdes vārsts ir aizvērts, un pēc tam piepildiet tvertni ar tīru ūdeni.

- Ja veiktas visas pārbaudes, kas norādītas nodalā Pārbaudes pirms iedarbināšanas, varat iedarbināt dzinēju.

Belle Group PCX blietētāji ir aprīkoti ar centrifūgas sajūgu, kas Įauj darbināt dzinēju tukšgaitā, nedarbinot vibratoru.

Palielinot dzinēja ātrumu, iedarbojas sajūgs un vibrators. Lai blietētājs darbotos pareizi, dzinēja ātrumam jābūt maksimālam.

- Noregulējiet degvielas droseli maksimālā pozīcijā un izmantojiet vadības rokturi, lai vadītu vai pagrieztu blietētāju.

Vibratora darbības ietekmē pamatnes plāksne ne tikai vibrē, bet arī virzās uz priekšu. Normālos darbības apstākļos blietētāju nav nepieciešams stumt, tam jāvirzās uz priekšu pašam.

Kustības ātrumu nosaka blietējamās virsmas stāvoklis. Blietējot uz nogāzes, ievērojiet īpašu piesardzību, regulējot blietētāja kustības virzienu. Ja nepieciešams, pievienojiet blietētāja šasijas apakšdaļā piemērotu trosi, lai palīgs varētu uzņemties daļu blietētāja svara. Strādājiet uz nogāzes virzienā uz augšu un uz leju, nevis šķērsām.

- Apstrādājiet virsmu ar blietētāju, līdz panākts vēlamais blietējums.

Ja nepieciešams blietēt vairākus slāņus citu uz cita, blietējiet katru slāni atseviški.

- Lai pārtrauktu blietētāja vibrēšanu, noregulējiet degvielas droseli tukšgaitā.

Izmantošana

Izmantošana/materiāli tiek iedalīti trīs kategorijās.

1. Saistvielu materiāli (mazāk nekā 20 % granulu), piemēram, māls, nogulumi un smaga augsne.
2. Granulēti materiāli (vairāk nekā 20 % granulu), piemēram, škembas, smiltis un viegla augsne.
3. Bitumena materiāli, piemēram, asfalts, bituma emulsijas produkti.

Tabulā norādīta HAUC slāna dziluma un blietējumu skaita specifikācija Dual Force plāksnēm. Izmantojot standarta ierīces, optimālu blietēšanu nav iespējams nodrošināt, taču, samazinot slāna dzilumu un palielinot blietējumu skaitu, rezultātu ir iespējams uzlabot.

Saistvielu un granulētu materiālu mitruma saturs ievērojami ietekmē blietēšanas efektivitāti. Ja granulēts materiāls ir pārāk sauss, tas plūst ap plātni, nevis tiek blietēts. Ja mitruma saturs ir pārāk augsts, materiāls pēc blietēšanas var izžūt, izraisot saraušanos.

1400 -1800 kg/m2			BLIETĒJUMU SKAITS, KAS NEPIECIEŠAMS KATRAM SLĀNIM DZIŁUMĀ LĪDZ
40MM 60MM 80MM 100MM			150MM
Saistvielu materiāli ** 2** 4** 5** 6** S			Samazināt slāṇa	dzilumu
Granulēti materiāli			2*	3*	4*	5	9
Bitumena materiāli			6	10	12		Samazināt slāṇa dzilumu

* Parasti novietots minimāli 100 mm slānī, kas netiek norādīts HAUC.
** Saistvielu materiālu raksturs apgrūtina blietēšanu ar plātnes blietētāju. HAUC negarantē optimālu blietējumu un neiesaka izmantot plātnes blietētāju.

Laika gaitā ir izmantotas dažādas metodes, nosakot dažādiem materiāliem piemērotu blietēšanas specifikāciju. Vērā jāņem tādi faktori kā materiāla īpašības, slāna dzilums, lietotais spiediens, vibrācija un blietējumu skaits. legūstot dziļāku izpratni par blietēšanas būtību, ir ieviestas jaunas blietēšanas specifikācijas.

Vismodernākās specifikācijas ir iekļautas Lielbritānijas NRSWA (Likums par autoceļu būvniecību un rekonstrukciju). Civilin_enieri tagad tās piemēro, lai nodrošinātu teicamus blietēšanas rezultātus, veicot būvdarbus.

NRSWA (HAUC specifikācija)

Šo specifikāciju sastādījusi HÀUC (Autocelu pārraudzības un apsaimniekošanas komiteja).

Jaunais likums par autocelu būvniecību un rekonstrukciju (1991) ieviesa jaunu celu būvdarbu standartu Lielbritānijā. Tas attiecas uz materiāliem, metodēm, ierīcēm un drošību, veicot celu un ietvju būvdarbus.

Likuma nolūks ir nodrošināt augstāku celu būvdarbu standartu un ilgāku celu ekspluatāciju. Tas savukārt samazina dārgu remontdarbu nepieciešamību un ierobe, o satiksmes sastrēgumus.

Plāksnes blietētāji tiek iedalīti divās kategorijās:

1. 1400–1800 kg/m ^2 2. virs 1800 kg/m ^2

Šie skaitli attiecas uz blietētāja lietoto statisko spiedienu.

PIEZIME: standarta vienvirziena plaksnes blietētāji neizpilda šo minimālo specifikāciju. Autoceļu būvdarbiem drīkst izmantot tikai Dual Force plaksnes blietētāju.

DUAL FORCE

Uznēmums Belle Group, iepazīstoties ar jauno likumu, ir izstrādājis un patentējis blietētāju, kas Įauj darbuzņēmējiem ievērot likumā noteiktās prasības.

Saskaṇā ar NRSWA likumdošanu blietētājiem jāatbilst minimālajām specifikācijām. Iegādājoties Belle Group Dual Force plāksnes blietētāju, jūs automatiski ievērojat šo likumdošanas prasību.

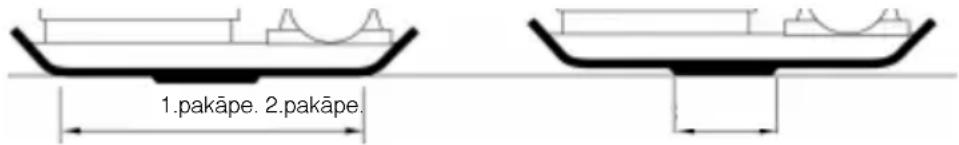

Lai atbilstu specifikācijām un saglabātu kvalitatīvu virsmu, Belle Group Dual Force pamatnes plāksnes tiek iedalītas divās grupās, nodrošinot divas blietēšanas pakāpes.

1.pakāpe. 2.pakāpe.

1. pakāpe. Pilnizmēra pamatne blietē materiālu kā standarta ierīce.
2. pakāpe. Pamatne tiek pārveidota par Dual Force, nodrošinot no trim līdz četrām reizēm lielāku blietēšanas spēku nekā standarta plāksnes.

Bojājumu izlabošana

Problēma	Cēlonis Risinājums
Nevar iedarbināt dzinējuPapildiniet degvielu tveIzslēgts dzinējs. IeslēdzAizsērējusi aizdedzes sveAtdzisis dzinējs. Aizveriēt gaisa droseli .Pārplūdis dzinējs. Hondadroseli, pavelciet starteri, līdz dzinējs sāk darboties.Hatz – noregulējiet ātruma vadības slēdzi pozīcijā Stop, pavelcietstarteri 5 reizes, pēc tam atkārtojiet iedarbināšanas secību.	Nav degvielas. Atveriet degvielas krānu.tnē.
	et dzinēju.
	ce. Notīriet aizdedzes sveces un noregulējiet tās atstarpi.
	gaisa droseli .
	– atveriet gaisa droseli, pilnībā atveriet degvielas.
	droseli, pavelciet starteri, līdz dzinējs sāk darboties.
	Hatz – noregulējiet ātruma vadības slēdzi pozīcijā Stop, pavelcietstarteri 5 reizes, pēc tam atkārtojiet iedarbināšanas secību.
Dzinēju joprojām nevar Nopietns bojājums. Kontaktējaties ar oficiālo pārstāvi vai Belle Group.iedarbināt
Blietētājs nevibrē DzinējaPiedziņas siksnā pārāk valīga. Noregulējiet piedziņas sksnas spriegojumu.Blokēts gaisa filtrs.Pievada bojājums.Vibratora bojājums.	ātrums pārāk zems. Noregulējiet lielāko dzinēja ātrumu.
	alīga. Noregulējiet piedziņas sksnas spriegojumu.
	Iztīriet vai mainiet gaisa filtru.
	Kontaktējaties ar oficiālo pārstāvi vai Belle Group.
	Kontaktējaties ar oficiālo pārstāvi vai Belle Group.
Asfalts līp pie plāksnes	Pārāk maz smērvielu.	Izmantojiet ūdens smidzinātāja sistēmu.
Tiek bojāti bruģakmeni	Plāksne tiešā saskarē ar materiāliem.	Izmantojiet bruģēšanas uzliku.
	Standarta uzlika instalēta uz Dual Forceplāksnes.	Instalējiet piemērotu Dual Force uzliku.
Bitumena virsma lobās(saškeļas)	Pārāk spēcīgs blietējums.	Noņemiet un pārstrādājiet.
Zems kustības ātrums(plāksne grimst)	Pārāk dzilš slānis.	Noņemiet daļu materiāla.
	Pārāk augsts vai pārāk zems mitruma saturs.	Noņemiet materiālu un noregulējiet.

APKOPE

Belle Group PCX segmenta vienvirziena plâksnes blietëtãji ir izstrādāti tã, lai garantētu ilgstošu darbību. Taču svarīgi ir ievērot apkopes norādījumus, kas sniegti tālāk šajā nodalā. Galvenos apkopes un remonta darbus ieteicams veikt pie oficiālā pārstāvja vai Belle Group. Izmantojiet tikai originālās Belle Group rezerves daļas, nepiemērotu rezerves daļu lietošanas rezultātā var tikt anulēta garantija.

Pirms veicat apkopes darbus, izslēdziet dzinēju. Strādājot ar benzīna dzinēja blietētāju, atvienojiet HT pievadu no aizdedzes sveces. Strādājot ar dīzeldzinēja blietētāju, sekojiet, lai slēdzis Stop atrastos pozīcijā Stop.

Novietojiet blietētāju uz horizontālas virsmas, lai degvielas līmeņa rādītāji tiktu nolasīti precīzi. Izmantojiet tikai ieteicamās eļļas (skat. tabulu nākošajā lappusē).

lebraukšanas periods

Pirmo reizi izmantojot jaunu blietētāju, dzinēja ellā jāmaina pēc sākotnējā iebraukšanas perioda (skat. sīkāku informāciju dzinēja lietošanas instrukcijā). Vibratora vārpstas ellā jāmaina pēc pirmajām 100 darba stundām, pēc tam ik pēc 500 darba stundām. Sīkāka informācija par vibratora ellas mainišanu atrodama nodalā Vibratora vienība. Siksnas spriegojums jāpārbauda ik pēc četrām darba stundām.

Nonemiet piedziñas siksnas aizsargelementu, pēc tam pārbaudiet siksnas spriegojumu, viegli piespie ot ar pirkstu uz siksnas starp dzinēja pievadu un vibratora skriemeli. Siksnā drīkst ieliekties no 5 līdz 10 mm. Ja siksnas spriegojumu nepieciešams noregulēt, atskrūvējiet četras dzinēja stiprinājuma skrūves, lai varētu kustināt dzinēju. Noregulējiet dzinēju vēlamajā pozīcijā, pagrie ot spriegojuma skrūvi pulksteņa rādītāja virzienā, lai palielinātu spriegojumu, un pretēji pulksteņa rādītāja virzienam, lai samazinātu spriegojuma. Kad spriegojums noregulēts, pievelciet dzinēja skrūves un vēlreiz pārbaudiet siksnas spriegojumu. Pēc tam pievienojiet piedziñas siksnas aizsargelementu un pārbaudiet, vai tas ir cieši nostiprināts.

Regulārā apkope		Pēc pirmajām4 h	Pirmaismēnesis/20 h	3 mēneši/50 h	6 mēneši/100 h
Dzinēja elļa	Pārbaudiet līmeni √
	Nomainiet		√		√
Gaisa fi ltrs	Pārbaudiet stāvokli / Notīriet		√		√
	Nomainiet, kad nepieciešams/ Ik pēc 12 mēnešiem
Aizdedzes svece	Nomainiet				√
Piedziņas siksna	Nospriegojums	√	√	√

Ellas/degvielas tips un tilpums – aizdedzes sveces tips

	Ellas tips	Daudzums	Degvielas tips	Tilpums	Aizdedzes veces tips	Elektrodu atstarpe (mm)
Degviela Honda GX120	S.A.E. 10W 30	0.6 l	Svinu nesaturoša	2.5 l	BM6ES vai BPR6ES	0.7 - 0.8
Degviela Honda GX160	S.A.E. 10W 30	0.6 l	Svinu nesaturoša	3.6 l	BM6ES vai BPR6ES	0.6 - 0.7
Degviela Robin EX13	S.A.E. 10W 30	0.6 l	Svinu nesaturoša	2.7 l	NGK BR-6HS
Degviela Robin EX17	S.A.E. 10W 30	1.1 l	Svinu nesaturoša	3.6 l	NGK BR-6HS
Dīzeldegviela Hatz 1B20-6	S.A.E. 10W 30	0.9 l	Dīzeldegviela (BS2869)	Skat. lietošanas instrukciju	N/A	N/A
Vibrators	Turbine Oil 32	0.4 l	N/A	N/A	N/A	N/A

Aizbāznis Blivslēgs Svira Vīlnes apakšdaja

Vibratora vienība

Nonemiet aizbāzni kopā ar blīvslēgu, pārbaudiet, vai ellas līmenis sasniedz vītnes apakšdaļu uz ellas aizbāžņa atveres. Papildiniet to, ja nepieciešams, izmantojot piemērotu ellļu (skat. tabulu).

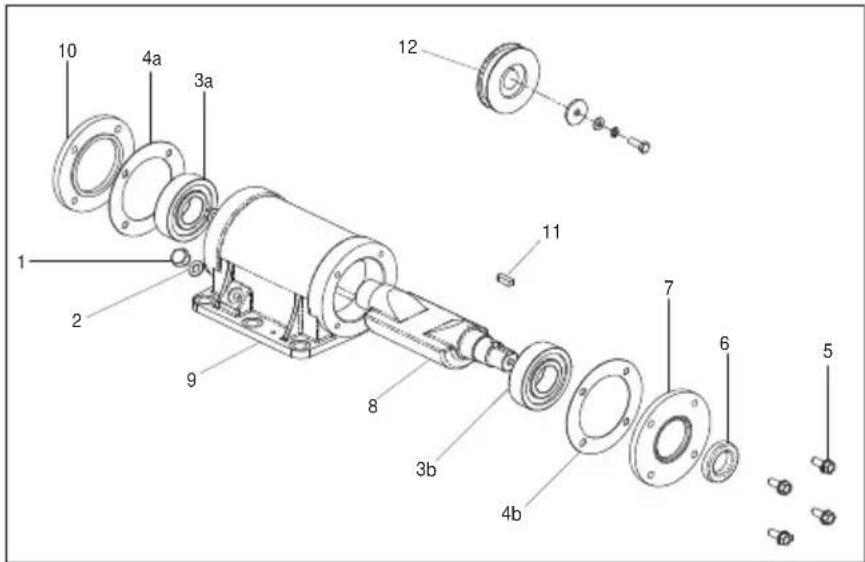

Norādījumi vibratora montāžai

1. Iztīriet korpusus (9) ar ūdens strūklu un pēc tam nožāvējiet ar saspiestu gaisu.
2. Pievienojiet aizmugurējo gultni (3a) korpusam un iestumiet vārpstu (8) gultnī.
3. Pievienojiet priekšējo gultni (3b) vārpstai un korpusam.
4. Pievienojiet gultna ietvaru B (10) kopā ar paplāksni (4a) korpusa aizmugurē.
5. Pievienojiet ellas tvertnes blivslēgu (6) gultna ietvaram A (7).
6. Pievienojiet gultna ietvaru A kopā ar paplāksni (4b) korpusa priekšpusē.
7. Pievienojiet kili (11) un skriemeli (12) vārpstai.
8. lelejiet ellu korpusā pa ellas iztecināšanas atveri, līdz ella sāk pilēt.
9. Pievienojiet vara paplāksni (2) un ellas tvertnes aizbāzni (1).
10. Pievienojiet vibratoru pamatnes plâksnei un pievelciet skrūves līdz spriegojumam 150 Nm.
11. Darbiniet blietētāju apmēram divas minūtes, lai pārbaudītu, vai no vibratora netek ella.

Norādījumi instalēšanai

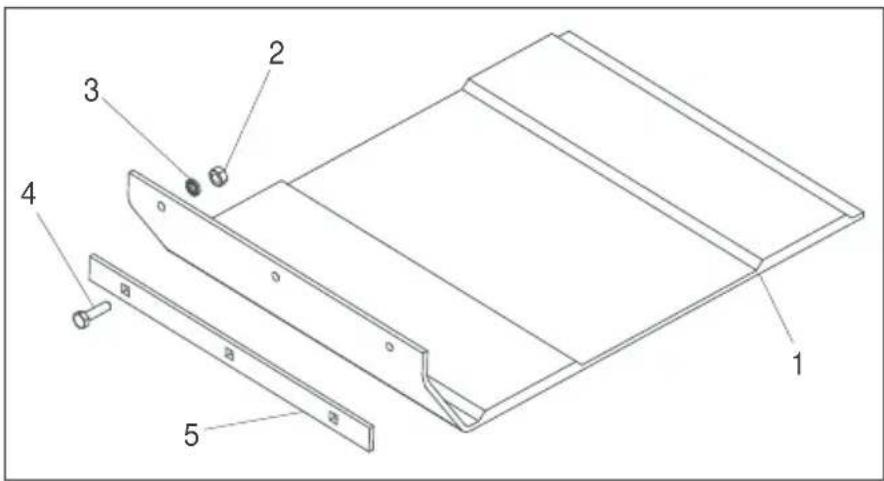

Bruğešanas uzlika

Bruğešanas uzlika ir paredzēta cela seguma plātnu un bruğakmeņu blietēšanai. Tā nav paredzēta parastiem blietēšanas darbiem.

Pirms uzlikas instalēšanas pārbaudiet, vai tā ir pareizā izmēra un tipa uzlika (HAUC Dual Force vai standarts).

Lai instalētu bruģēšanas uzliku (1), novietojiet uzliku zem pamatnes plāksnes, lai stiprinājumu atveres sakristu ar atverēm pamatnes plāksnes priekšpusē. levietojiet stiprinājuma skrūves (4) skavās (5), bruģēšanas uzlikā (1) un pēc tam pamatnes plāksnē. Nostipriniet tās pēc kārtas ar uzgriezni (2) un paplāksni (3).

Transportēšanas ierīce

Transportēšanas ierīce lauj operatoram ērti pārvietot blietētāju uz darba zonu.

Nonemama transportēšanas ierīce

Lai instalētu transportēšanas ierīci, novietojiet kronšteinus līdzās atverēm pamatnes plāksnes aizmugurē. Abas stiprinājuma skrūves jāievieto gan kronšteinā, gan pamatnes plāksnes atverēs. Pēc tam nostipriniet tās ar Nyloc uzgriezni un paplāksni.

Novietojiet ritenu rāmi uz kronšteina, sasveriet blietētāju uz priekšu un virziet ritenu rāmi uz priekšu un uz leju. Pēc tam sasveriet blietētāju uz aizmuguri un novietojiet uz riteniem.

Nenonemama transportēšanas ierīce

Lai uzstādītu transportēšanas ierīci, novietojiet kronšteinus līdzās atverēm pamatnes plāksnes aizmugurē. Abas stiprinājuma skrūves jāievieto gan kronšteinā, gan pamatnes plāksnes atverēs.

Šī ierīce ir aprīkota ar Dual Force pamatnes plāksni.

Šī ierīce nav aprīkota ar Dual Force pamatnes plāksni.

Ja instalēta Dual Force pamatnes plāksne, ierīces statiskā masa uz kvadrātmetru ir virs 1400 kg/m² un tādējādi atbilst NRSWA (HAUC specifikācija) plāksnes blietētājiem kategorijā 1400-1800 kg/m².

Rīkotājdirektors

R. Neilson

Dual Force lauj izmantot Belle Group pläksnes blietētājus autocelu būvdarbiem saskaņā ar NRSWA (Likums par autocelu būvniecību un rekonstrukciju, 1991) A8. pielikumā norādītajām specifikācijām.

Dual Force ir piemērojama tikai Belle Group plāksnes blietētājiem. Tās dizainu visā pasaulē un Lielbritānijā aizsargā patents (Nr. 2261840).

Standarta Belle Group plāksnes blietētājus ir iespējams aprīkot ar Dual Force, sīkākai informācijai kontaktējieties ar Belle Group.

Garanti

Jūsu jaunā Belle Group PCX vienvirziena plāksnes blietētāja garantija attiecas tikai uz originālo pircēju un ir spēkā vienu gadu (12 mēnešus) no originālā pirkuma datuma.

Belle Group garantija sedz konstrukcijas, materiālu un ražošanas bojājumus.

Belle Group garantija nesedz

1. Bojājumus, kas radušies nepareizas lietošanas vai nomešanas rezultātā, vai citus bojājumus, kas radušies, neievērojot lietošanas instrukcijā sniegtos montāžas, ekspluatācijas vai apkopes norādījumus.
2. Modifikācijas, papildinājumus vai remontdarbus, ko nav veikuši Belle Group darbinieki vai oficiālie pārstāvji.
3. Izmaksas, kas rodas transportējot un pārvadājot blietētāju pie Belle Group vai oficiālajiem pārstāvjiem un atpakal garantijā paredzētā remonta vai novērtējuma veikšanai.
4. Materiālu un/vai darba izmaksas, atjaunojot, labojot vai mainot nodilušas detalas.

Garantija nesedz šādu blietētāja daļu bojājumus:

• piedziñas siksnas,
• dzinēja gaisa filtrs,
• dzinēja aizdedzes svece.

Belle Group un/vai oficiālie pārstāvji, direktori, darbinieki vai apdrošinātāji nav atbildīgi par netiešiem vai citiem bojājumiem, zaudējumiem vai izdevumiem, kas radušies saistībā ar nespēju lietot blietētāju vai tā rezultātā.

Garantijas prasījumi

Ar garantijas prasijumiem lüdzam vērsties vispirms pie Belle Group pa telefonu, faksu, e-pastu vai rakstiski.

Garantijas prasījumi

Tālr. [phone]

Fakss [phone]
