BRUKSANVISNING BELLE PCX 450 ALTRAD

Dato for erklæringen - 2007.

EGKONFORMITÄTSERKLÄRUNG / DICHIARAZIONE CE DI CONFORMITÁ / EG-VERKLARING VAN OVEREENSTEMMING / EC SAMSVARSERKLÆRING / EY-YHDENMUKAISUUSILMOITUS / DEKLARACJA ZGODNOSCI Z PRZEPISAMI UE

Lydtekniske filer er arkivert hos Bell Group Hovedkontor med adresse som nevnt ovenfor.

Sted av Erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Dato av Erklæring - 2007

Check før start....83

Start- og stopprocedure....84

Grunde for komprimering 84

Betjening af vibratoren 85

Anvendelser....85

Komprimeringsspecifikationer 86

Alle garantikrav bør først anmeldes til Belle Group enten per telefon, per fax, per email, eller per brev.

For garantikrav:

Tlf.: [phone] Fax: [phone]

Drift av vibroplattan....121

Tillämpningar 121

Besiktning innan start

Denne bruksanvisningen er blitt skrevet for å hjelpe deg å betjene og for å foreta service på vibroplaten uten å bli skadet. Denne bruksanvisningen er beregnet på forhandlere og operatører av vibroplaten.

Forord

Avsnittet 'Miljø' informerer hvordan man skal greie å resirkulere et kassert apparat på en miljøvennlig måte.

Avsnittet 'Maskinens beskrivelse' hjelper deg å bli kjent med maskinens layout og kontroller.

Avsnittene 'Generell sikkerhet' og 'Helse og sikkerhet' forklarer hvordan du skal bruke maskina for å forsikre din egen og allmenhetens sikkerhet.

'Start- og stopp-prosedyre' hjelper deg å starte og stoppe maskina.

'Feilsøkingsguide' hjelper deg hvis du har problemer med maskina di.

Avsnittet 'Vedlikehold' skal hjelpe deg med generelt vedlikehold og ytelse av service på maskina di.

Avsnittet 'Garanti' forteller inngående om hva garantien dekker og hvordan man skal reklamere.

Avsnittet 'Dobbel kraft' handler om komprimeringsspesifikasjonen som maksina kan oppnå.

Avsnittet 'CE-sertifikat' viser standardene maskina er blitt bygget opp etter.

Teksten i denne brukerveiledningen som man skal rette spesiell oppmerksomhet til vises på følgende måte:

OBS

Produktet kan være i fare. Maskina eller du selv kan bli ødelagt eller skadet hvis prosedyrene ikke følges på en korrekt måte.

ADVARSEL

Operatørens liv kan være utsatt for fare.

ADVARSEL

ADVARSEL

DU MÅ LESE og STUDERE denne brukerveiledningen før du betjener eller vedlikeholder maskina.

DU MÅ VITE hvordan du skal bruke maskinas kontroller og hva du må gjøre for trygt vedlikehold. (NB! Vær sikker på at du vet hvordan du skal slå av maskina før du slår den på i tilfelle du får problemer.)

Bruk ALLTID riktige sikkerhetsartikler som kreves for personvern. SP∅R DIN ARBEIDSLEDER ELLER TA KONTAKT MED BELLE GROUP (Storbritannia og Nord-Irland): [phone] hvis du har SP∅RSMÅL om trygg bruk eller vedlikehold av maskina.

Innhold

Hvordan bruke denne bruksanvisningen?......126

Advarsel....126

Maskinens beskrivelse 127

Miljø....127

Tekniske data 128

Skilt 129 - 130

Generell sikkerhet....130

Helse og sikkerhet....131

Kontroll før start....131

Start- og stopp-prosedyre....132

Komprimeringsgrunner....132

Betjening av vibroplaten....133

Anvendelsesområder....133

Komprimeringsspesifikasjon....134

Feilsøkingsguide....134

Vedlikehold....135

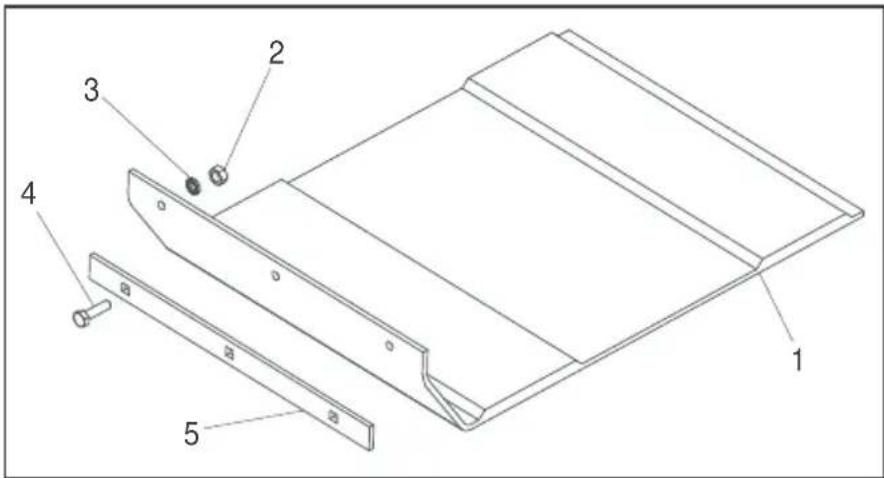

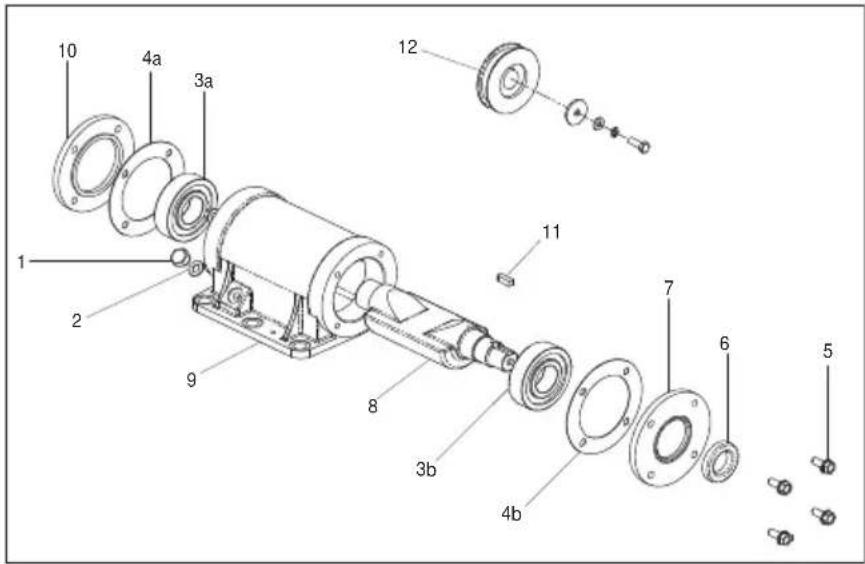

Montasjeveiledning....136

Montasjeveiledning....136

NB! Tegningen tar utgangspunkt i motoren Honda GX160. Se produsentens litteratur for detaljene til Robin & Hatz-motor.

Miljø

NO

Trygt avfall

Retningslinjer for miljøvern. Maskina inneholder verdifulle materialer. Bring det kasserte apparatet og deler til et relevant resirkuleringsanlegg.

Del	Materiale
Håndtak	Stål
Forside HDPE /høytet	hetspolyetylen/
Hovedramme Stål
Maskinkropp Stål
Håndtak Gummi
Motor Aluminium
Fleksible deler Stål og gummi
Diverse deler Stål og aluminium
Vannfl aske	Plast
(hvis utstyrt med den)

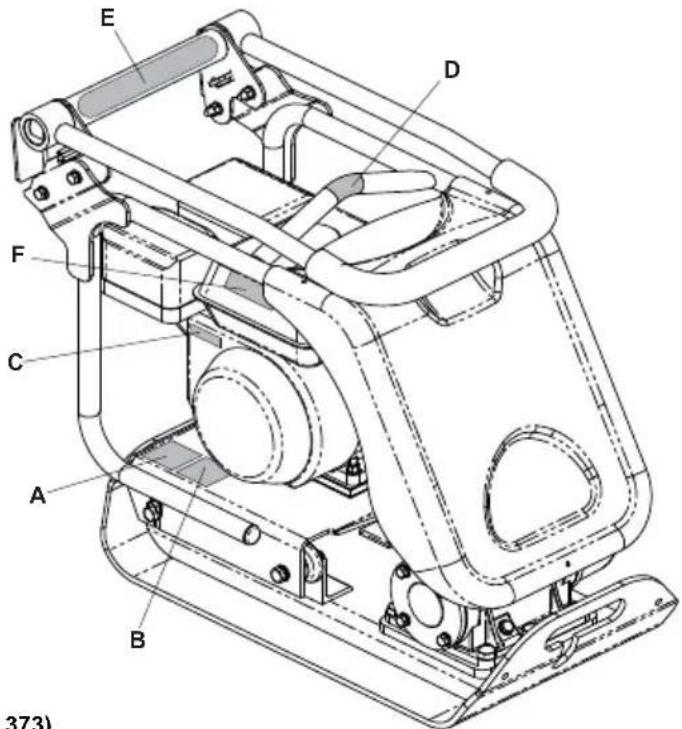

C B

A. Sikkerhetsmerke.
B. Lydmerke.
C. Merke som viser motorens omdreininger per minutt.
D Løftepunktsmerke.
E. Lav hånd-arm-vibrasjon.
F. Motorens varselsmerke.

Maskinens støynivå under drift er 105 dB(A)

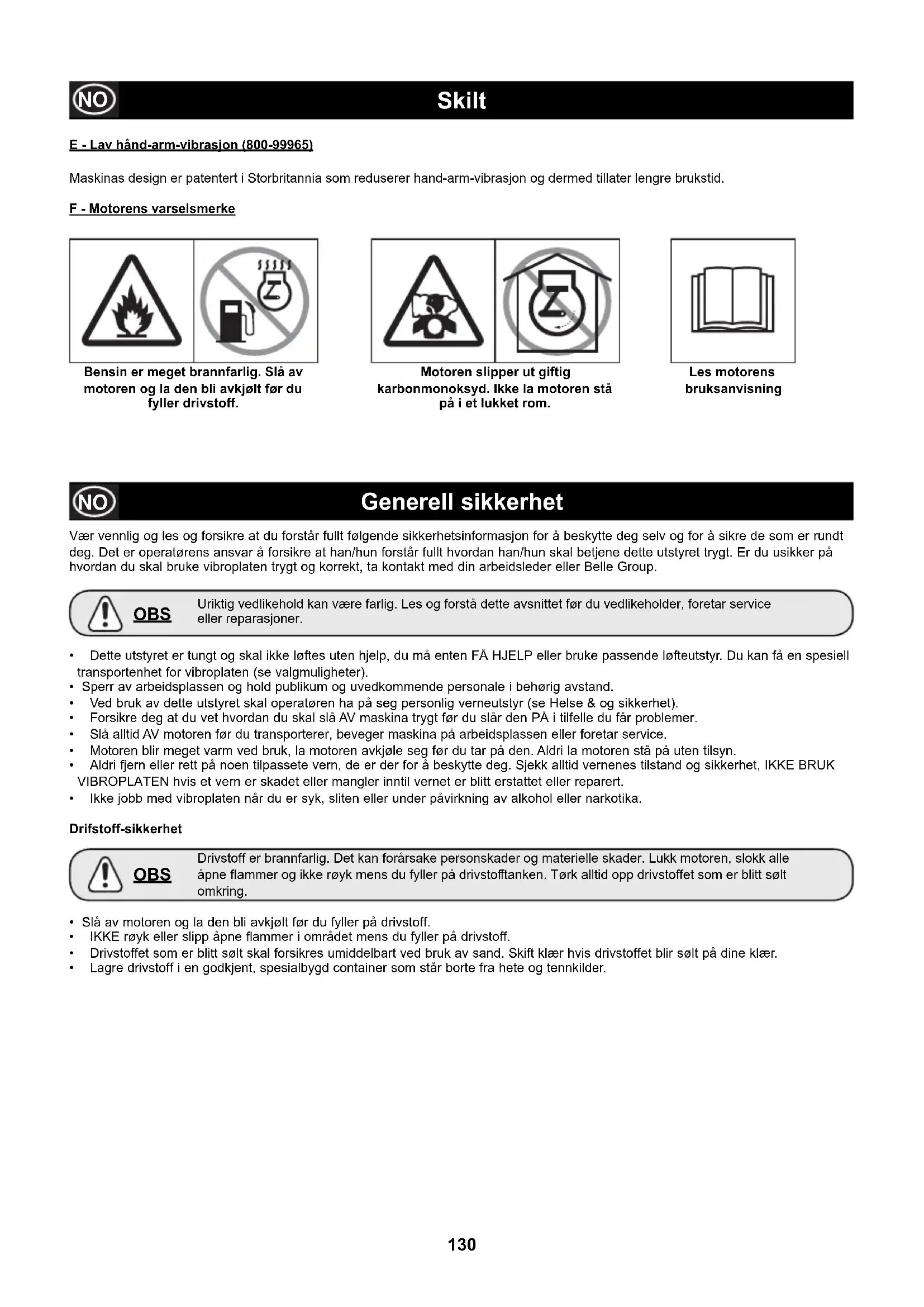

C - Merke som viser motorens omdreininger per minutt

Maskinas design er patentert i Storbritannia som reduserer hand-arm-vibrasjon og dermed tillater lengre brukstid.

F - Motorens varselsmerke

Vær vennlig og les og forsikre at du forstår fullt følgende sikkerhetsinformasjon for å beskytte deg selv og for å sikre de som er rundt deg. Det er operatørens ansvar å forsikre at han/hun forstår fullt hvordan han/hun skal betjene dette utstyret trygt. Er du usikker på hvordan du skal bruke vibroplaten trygt og korrekt, ta kontakt med din arbeidsleder eller Belle Group.

OBS

Uriktig vedlikehold kan være farlig. Les og forstå dette avsnittet før du vedlikeholder, foretar service eller reparasjoner.

• Dette utstyret er tungt og skal ikke løftes uten hjelp, du må enten FÅ HJELP eller bruke passende løfteutstyr. Du kan få en spesiell transportenhet for vibroplaten (se valgmuligheter).
• Sperr av arbeidsplassen og hold publikum og uvedkommende personale i behørig avstand.
• Ved bruk av dette utstyret skal operatøren ha på seg personlig verneutstyr (se Helse & og sikkerhet).
• Forsikre deg at du vet hvordan du skal slå AV maskina trygt før du slår den PÅ i tilfelle du får problemer.
• Slå alltid AV motoren før du transporterer, beveger maskina på arbeidsplassen eller foretar service.
• Motoren blir meget varm ved bruk, la motoren avkjøle seg før du tar på den. Aldri la motoren stå på uten tilsyn.
• Aldri fjern eller rett på noen tilpassete vern, de er der for å beskytte deg. Sjekk alltid vernenes tilstand og sikkerhet, IKKE BRUK VIBROPLATEN hvis et vern er skadet eller mangler inntil vernet er blitt erstattet eller reparert.
• Ikke jobb med vibroplaten när du er syk, sliten eller under påvirkning av alkohol eller narkotika.

Drifstoff-sikkerhet

OBS

Drivstoff er brannfarlig. Det kan forårsake personskader og materielle skader. Lukk motoren, slokk alle åpne flammer og ikke røyk mens du fyller på drivstofftanken. Tørk alltid opp drivstoffet som er blitt sølt omkring.

• Slå av motoren og la den bli avkjølt før du fyller på drivstoff.
• IKKE røyk eller slipp åpne flammer i området mens du fyller på drivstoff.
• Drivstoffet som er blitt sølt skal forsikres umiddelbart ved bruk av sand. Skift klær hvis drivstoffet blir sølt på dine klær.
• Lagre drivstoff i en godkjent, spesialbygd container som står borte fra hete og tennkilder.

Helse og sikkerhet

Vibrasjon

Noe vibrasjon blir overført fra komprimeringsoperasjonen via håndtaket til operatørens hender. Belle Groups utvalg av vibroplater er blitt spesielt designet for å forminske hånd-/armvibrasjonsnivåer. Se spesifikasjoner & tekniske data om vibrasjonsnivåer og brukstider (anbefalt daglig maksimal eksponeringstid). IKKE overskrid de maksimale brukstidene.

Personlig verneutstyr

Ved bruk av utstyret skal man ha på seg egnet personlig verneutstyr som sikkerhetsbriller, hansker, hørselsvern, støvmaske og vernesko. Ta på klær som er egnet til arbeidet du utfører. Bind opp langt hår og fjern alle smykker som kan bli fanget av utstyrets bevegelige deler.

Støv

Komprimeringsprosessen produserer støv nå og da som kan være farlig for din helse. Ta alltid på maske som er egnet til å beskytte mot den type støv som blir produsert.

Drivstoff

Ikke svelg drivstoff eller inhaler drivstoffdamp og unngå at de får kontakt med huden din. Vask drivstoffsprut med en gang. Hvis du får drivstoff i øynene, spyl rikelig med vann og oppsøk legehjelp så fort som mulig.

Eksosgasser

OBS

Eksosgassene produsert av dette utstyret er meget giftige og kan drepe!

Ikke betjen maskina innendørs eller i et trangt lokale, sjekk at arbeidsområdet er blitt tilstrekkelig ventilert.

Kontroll før start

Inspeksjon før start

Du må foreta følgende inspeksjon før du starter hver arbeidsøkt eller etter hver fjerde brukstime, hvilken enn kommer først. Se avsnittet om service for detaljert veiledning. Hvis man finner en feil, skal vibroplaten ikke brukes så lenge feilen er blitt reparert.

1. Sjekk grundig at vibroplaten ikke har skadetegn. Sjekk at delene er der og at de er i orden. Rett spesiell oppmerksomhet til reimvernets beskyttelsesskjerm mellom motoren og vibratorenheten.
2. Sjekk motorens oljestand og fyll opp hvis nødvendig.
3. Sjekk motorens drivstoffnivå og fyll opp hvis nødvendig.
4. Sjekk at det ikke er drivstoff- og oljelekkasjer.

OBS

Uriktig vedlikehold kan være farlig. Les og forstå dette avsnittet før du vedlikeholder, foretar service eller reparasjoner.

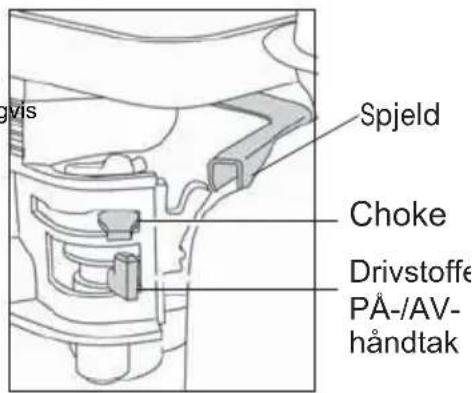

Honda GX120 & GX160 Bensinmotor

1. Åpne bensinkran ved å trekke bensinens PÅ/ AV-håndtak helt til høyre.
2. Hvis du starter en kald motor, sett PÅ choken ved å trekke choke-håndtaket helt til venstre. Hvis du starter en varm motor på nytt trengs choken ikke. Allikevel, hvis motoren er blitt avkjølet til en viss grad, er det mulig at man trenger choke delvis.
3. Snu motorens AV/ PÅ-bryter med urviseren til stillingen I.
4. Sett spjeldet i hvilestilling ved å trekke gasshåndtaket helt til høyre. Ikke start motoren på fullt spjeld siden vibroplaten vibrerer med en gang man starter motoren.
5. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den andre. Dra rekylstarteren så lenge du føler motorens motstandskraft og la deretter starteren returnere.
6. Dra starterhändtaket raskt, men pass på at du ikke drar startertauet helt ut.
7. Gjenta så lenge motoren tenner.
8. Sett choke-håndtaket i stillingen AV ved å trekke det til høyre när motoren tennes gradvis.
9. Følg feilsøkingsguiden på side 8 hvis motoren ikke tennes etter flere forsøk.
10. Sett spjeldet i hvilestilling og snu motorens PÅ/AV-bryter mot urviseren til stillingen 0 for å stoppe motoren.
11. Steng av besninkrana.

Spjeld Choke Drivstoffe PÅ-/AV- håndtak

Robin EX13 & EX17 Bensinmotor

1. Åpne bensinkrana.
2. Snu STOPP-BRYTEREN til stillingen I (PÅ).
3. Dra hastighetsreguleringshåndtaket 1/3 av veien mot stillingen høy fart.

4. Steng choke-håndtaket.

5. Steng choke-håndtaket helt hvis motoren er kald eller omgivelsestemperaturen er lav.

6. Åpne choke-håndtaket halvveis eller la det stå helt åpent hvis motoren er varm eller omgivelsestemperaturen er høy.
7. Dra starterhåndtaket sakte til du føler motsandskraften. Det er kompresjonspunktet. Dra håndtaket tilbake til dets opprinnelige stilling og dra hurtig. Ikke dra tauet helt ut. La starterhåndtaket returnere til dets opprinnelige stilling mens du holder håndtaket etter at du har startet motoren.
8. Åpne gradvis choken ved å snu chokehåndtaket og la det til slutt stå helt åpent, etter at du har startet motoren. Ikke åpne chokehåndtaket helt med en gang när motoren er kald eller omgivelsestemperaturen er lav siden motoren kan stoppe da.
9. For å stoppe motoren sett hastighetsreguleringshåndtaket på stillingen lav fart og la motoren gå på lav fart 1 til 2 minutter før du stopper den.
10. Snu STOPP-BRYTEREN mot urviseren til stillingen 0 (AV).
11. Steng bensinkrana.
12. Dra starterhåndtaket sakte og returner håndtaket til dets opprinnelige stilling når du føler motstand. Denne operasjonen er nødvendig for å hindre at fuktig luft utenfra trenger seg inn i forbrenningskammeret.

Hatz 1B20-7 dieselmotor (se motorens bruksanvisning for å få detaljert oversikt)

1. Åpne dieselkran ved å trekke dieselens PÅ/ AV-håndtak helt til høyre.
2. Sett motorens hastighetsregulering på start.
3. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den andre. Dra håndtaket så lenge du føler motorens motstandskraft og la deretter starteren returnere.
4. Dra starterhändtaket raskt, men pass på at du ikke drar startertauet helt ut.
5. Gjenta så lenge motoren tenner.
6. Følg feilsøkingsguiden som følger kompaktoren hvis motoren ikke tennes etter flere forsøk.
7. For å stoppe motoren sett spjeldreguleringen i hvilestilling og trykk deretter på den røde stoppknappen og hold den inntil motoren stopper.

Komprimeringsgrunner

Jordsmonn som man har rørt eller ny utfylling, bære-lag og svart overflate har små tomrom eller lufthull som fører til en eller flere problemer hvis de ikke blir komprimert.

1. Materialet blir presset sammen som følge av trafikk over overflaten av ukomprimert areal. Dette fører til innsynking av overflaten siden materialet fyller tomrommene.
2. Lignende situasjon oppstår med statiske belastninger på ukomprimert jord. Lasten (for eksempel et bygg) synker.
3. Materialer med tomrom er mer mottakelige til vannlekkasje og fører til erosjon. Inntreden av vann kan også gjøre at jordsmonnet utvider seg når det er frysetemperatur og trekker seg sammen under tørre perioder. Utvidelse og sammentrekking er de viktigste grunnene til grunnmursskader og fører normalt til behov for oppstøtting. Komprimering øker materialets tetthet og derfor øker dets bæreevne. Komprimering reduserer lufthull og derfor reduserer risikoen for ras, utvidelse og krymping som skyldes vanninntrenging.

Bruksanvisning

- Bring vibroplaten dit den trengs.

Vipp vibroplaten framover for å løfte transporthjulene fra bakken hvis du bruker den avtakbare transportenheten for å trille enheten. Sving transportørrammen tilbake, deretter på tvers for å frakople den fra vibroplatens bakparti. Plasser transportørens ramme et sikkert sted inntil den trens på nytt. Vipp maskina framover, dra transportøren bakover og oppover, senk maskina til gulvet og sperr transportøren i oppadstillingen hvis du bruker maskin med fast transportør.

Forviss deg om at løfteutstyret har passende lastgrense for vibroplatens vekt hvis det er nødvendig å bruke løfteutstyr for å plassere vibroplaten (se spesifikasjonen i tabellen på side 4 eller maskinas serieskilt). Fest passende lenker eller stropper BARE til løftepunktet på toppen av vibroplaten.

- Sjekk at vannavtrekksventilen er stengt, deretter fyll vannflaska med rent vann hvis vibroplaten er utstyrt med overrislingsanlegg og anvendelsen krever at man bruker det.

- Du kan starte motoren etter at du har utført kontroll i henhold til avsnittet 'Før start'.

Belle Groups 'PCX' -utvalg av vibroplater er utstyrt med sentrifugalkopling som gjør det mulig for motoren å gå i hvilestillingen uten å dra vibratoren.

Når man øker motorens hastighet blir kløtsjen koplet til og den drar vibratoren.

Motorens hastighet skal settes på maksimalt for korrekt funksjon.

- Sett spjeldet på maksimalt og bruk manøverhåndtaket for å styre eller snu vibroplaten.

Vibratoren gjør ikke bare at maskinkroppen vibrerer, men får den også til å bevege seg framover.

Bevegelsesfarten blir bestemt av tilstanden til overflaten som blir komprimert.

Man skal sjekke vibroplatens bevegelsesretning grundig hvis overflaten som skal komprimeres er på skrå. Bruk et passende tau som er knyttet til vibroplaten lavt på chassis hvis nødvendig for å la en hjelper ta deler av vekta til vibroplaten. Arbeid opp og ned skråningen, ikke tvers over den.

- Arbeid med vibroplaten over overfl aten i et organisert mønster inntil nødvendig komprimering er oppnådd.

Komprimer hvert lag for seg hvis det skal komprimeres flere forskjellige lag på toppen av hverandre.

- For å stoppe vibroplatens vibrasjon, sett spjeldet i hvilestillingen.

Anvendelsesområder

Anvendelsesområder/materialer deles i tre kategorier:

1. Kohesjonsmateriale (mindre enn 20 % kornet), for eksempel leire, gjørme, tung jord.
2. Kornet materiale (mer enn 20 % kornet), for eksempel kultlag, sand & løs jord.
3. Bituminøse materialer, for eksempel asfalt (asfaltert vei), kaldt lag (bituminøse emulsjonsprodukter).

Tabellen viser Veivesenets og Hjelpesystemutvalgets spesifikasjoner for lagdybde og antall gjennomløp for plater med dobbel kraft. Ved bruk av standardmaskiner kan man ikke garantere optimal komprimering, allikevel, hvis lagdybdene blir redusert og antall gjennomløp økt, kan resultatene bli forbedret.

Fuktinnholdet av kohesjonsmateriale og kornet materiale er kritisk i forhold til effektiv komprimering. Hvis kornet materiale er for tørt flyter det rundt platen istedenfor å komprimere. Hvis fuktinnholdet er for høyt kan materialet tørke etter komprimering og forårsake krymping.

1400 -1800 kg/m2			PÅBUDTE KOMPRIMERINGSGJENNOML∅P PER LAG KOMPRIMERT TYKKELSE INNTIL
40MM 60MM 80MM 100MM				150MM
Kohesjonsmateriale**			2**	4**	5**	6**
Kornet materiale			2*	3*	4*	5
Bituminøse materialer			6	10	12

* Vanligvis plassert i minimalt 100 mm lag slik at det ikke er spesifisert av Veivesenet og Hjelpesystemutvalget.
** Egenskapene av kohesjonsmateriale gjør platekomprimering vanskelig. Veivesenet og Hjelpesystemutvalget garanterer ikke optimal komprimering og anbefaler det ikke.

Komprimeringsspesifi kasjon

Forskjellige metoder har vært brukt tidligere for å spesifisere komprimeringen som kreves i forskjellige anvendelsesområder. Forhold som må tas i betraktning er: materiale egenskaper, lagtykkelse, brukt trykk, vibrasjon og antall gjennomløp. Bedre forståelse for hvordan komprimeringen virker har ført til at det er blitt presentert nye komprimeringsspesifikasjoner. Den mest moderne spesifikasjonen er en del av Storbritannias lov om nye veier & gatearbeider (NRSWA). Sivilingeniører tar nå disse spesifikasjonene i bruk for å forsikre god komprimering av alt arbeid på byggeplassen.

Lov om nye veier & gatearbeider (NRSWA) (HAUC-spesifi kasjon /Veivesenet & Hjelpesystemutvalg/)

Spesifikasjonen ble satt sammen av Veivesenet & Hjelpesystemutvalget.

Lov om nye veier og gatearbeider fra 1991 satte en ny standard for reparasjon av veier i Storbritannia. Den handler om materialer, metoder, utstyr, og sikkerhet ved vei- og fortau-arbeider.

Årsaken til denne loven er å forsikre at arbeidene utføres i henhold til høyere standard og at de til sist varer lenger. Dette igjen reduserer nødvenidgheten for kostbare reparasjonsarbeider og forminsker forsinkelser i trafikken.

For vibroplater er det blitt spesifi sert to kategorier:

1. 1400 til 1800 kg/m2
2. Over 1800 kg/m2

Disse tallene henviser til statisk trykk fra maskina.

MERKNAD: Ingen standard enveis-vibroplate er i samsvar med denne minimumsspesifikasjonen. Bruk alltid vibroplate med dobbel kraft på hovedveier.

DOBBEL KRAFT

Belle Group undersøkte loven da den ble utarbeidet og patenterte utstyr for å gjøre det mulig for entreprenører å jobbe i samsvar med lovens krav. Lov om nye veier og gatearbeider krever at komprimeringsutstyr er i samsvar med minimumsspesifikasjonen. Ved å kjøpe Belle Groups vibroplate med dobbel kraft etterkommer du med en gang denne lovbestemmelsen. For å etterkomme spesifikasjonen og opprettholde overflatetoleransen er Belle Groups bunnplater med dobbel kraft delt i to områder som tilbyr 2-trinns komprimering.

Trinn 1 Trinn 2

Trinn 1: Hele bunnplaten komprimerer grunnen som en standard maskin.

Trinn 2: Bunnplaten hever seg til dobbel kraft-stillingen for å utøve 3 til 4 ganger kraftigere komprimeringskraft enn standardplater.

Feilsøkingsguide

Problem	Årsak	Løsning
Motoren starter ikke. Mangler drivstoff. Åpne drivstoffkrana.
		Fyll drivstofftanken.
Motoren er slått av. StartTennpluggen er skitten.Motoren er kald.Motoren er overfylt.	motoren.
	Rengjør og sett på pluggen.
	Steng choken.
	Honda: åpne choken, åpne inntil motoren tennes.Hatz: dra hastighetsreguleringen for å stoppe, dra rekylstarteren 5 ganger, deretter gjenta startprosedyren.
Motoren vil fortsatt ikke starte.	Alvorlig feil.	Ta kontakt med representanten eller med Belle Group.
Maskina vil ikke vibrere.Drivreima er ikke tilstrekkelig spent. Juster reimas spenning.		Sett motorens hastighetsreguleringen til stillingen høy fart.
Drivefeil.Vibratorens feil.	Luftfilteren er blokkert.	Rengjør eller bytt ut luftfilteren.
	Ta kontakt med representanten eller med Belle Group.
	Ta kontakt med representanten eller med Belle Group.
Asfalten kleber seg til platen.	Smøringen mangler.	Bruk overrislingsanlegg.
Brustein ødelagt.	Platen er i direkte kontakt med materialet.	Bruk brusteinpute.
	Standard pute brukt på platen med dobbel kraft.	Utstyr med riktig pute for dobbel kraft.
Bituminøs overflate flakner av (laminerer).	Overkomprimering.	Fjern eller legg om.
Lav ganghastighet(platen synker).	Lagtykkelse for dyp.	Fjern noe av materialet.
	Fuktinnholdet for høyt eller for lavt.	Fjern materialet og rett opp.

Vedlikehold

'PCX'-utvalg av enveis-vibroplater fra Belle Group er blitt konstruert for å muliggjøre feilfri drift i mange år. Det er allikevel viktig å vedlikeholde maskina regelmessig slik som listet i dette avsnittet.

Det anbefales at en godkjent forhandler fra Belle Group utfører alt større vedlikehold og reparasjoner. Bruk alltid ekte reservedeler fra Belle Group, bruk av uekte deler kan oppheve din garanti.

Slå av motoren før du vedlikeholder maskina. Slå av motoren og frakople høyspenningsuttaket fra tennpluggen før du vedlikeholder maskina. Sørg for at stopp-bryteren er i stillingen stopp hvis du arbeider med dieselmotor. Sett alltid vibroplaten på jevn grunn for å forsikre at væskenivåene blir lest riktig. Bruk bare anbefalte typer av olje (see tabell på neste side).

Innkjøringsperiode

Når vibroplaten blir først brukt som ny skal man bytte motorolje etter innkjøringsperioden (se motorprodusentens bruksanvisning for detaljert oversikt). Oljen til vibratorens akselkasse skal byttes ut etter bruk de første 100 timene, deretter etter hver 500 arbeidstimer. For detaljert oversikt over utbytting av oljen til vibratorens akselkasse se „Vibratorenhet”. Reimspenningen skal sjekkes etter 4-timers bruk.

Drivreim

Fjern reimvernet og deretter sjekk reimspenningen ved å presse fingeren lett på reima på toppen, sentralt mellom motordriften og vibratorskiven. Reima skal avbøye seg fra 5 til 10 mm. Løsne de fire motorbukkboltene tilstrekkelig for å la motoren bli beveget hvis reimas spenning trenger justering. Juster motorens stilling ved å skru strekkbolten med urviseren for å øke reimspenningen og mot urviseren for å forminske reimspenningen. Hvis spenningen er i orden, skru igjen motorbukkboltene og sjekk reimspenningen for annen gang. Sett reimvernet på til slutt og sjekk at det sitter riktig og sikkert.

Planmessig vedlikehold Etter første Første måned 3 måneder 6 måneder4 timer / 20 timer / 50 timer / 100 timer
Motorolje	Sjekk standen			√
	Bytt		√		√
Luftfilter	Sjekk tilstanden/Rengjør		√		√
	Bytt ut hvis nødvendig/hver 12. måned
Tennplugg	Bytt ut				√
Drivreim	Spenning	√	√	√

Olje-/drivstofftype & mengde - tennpluggtype

	Olje-type	Mengde (Liter)	Drivstoff-type	Kapasitet (Liter)	Tennplugg -type	Elektrodeavstand (mm)
Bensin Honda GX120	S.A.E. 10W 30	0.6	Blyfri	2.5	BM6ES eller BPR6ES	0.7 - 0.8
Bensin Honda GX160	S.A.E. 10W 30	0.6	Blyfri	3.6	BM6ES eller BPR6ES	0.6 - 0.7
Bensin Robin EX13	S.A.E. 10W 30	0.6	Blyfri	2.7	NGK BR-6HS
Bensin Robin EX17	S.A.E. 10W 30	1.1	Blyfri	3.6	NGK BR-6HS
Diesel Hatz 1B20-6	S.A.E. 10W 30	0.9 (BS2869)	Diesel visningen	Se bruksan-	Ikke relevant	Ikke relevant
Vibrator	Turbinolje 32	0.4	Ikke relevant	Ikke relevant	Ikke relevant	Ikke relevant

Plugg Tetning Vanlig nivå Lavere del av skruegjengen

Vibratorenhet

Fjern plugget avsluttet med tetning, sjekk at oljestanden når bunngjengen på olje-lensehull. Fyll opp hvis nødvendig med korekt olje (se tabell).

Vibratorens montasjeveiledning

1. Rens hylsen (9) med geværvask, deretter blås tørr med trykkluft.
2. Tilpass baklageret (3a) inn i hylsen og dytt akselen (8) inn i lageret.
3. Tilpass forlageret (3b) opp på akselen og inn i hylsen.
4. Tipass lagerdekselet B (10) med pakningen (4a) til bakerste del a hylsen.
5. Tilpass oljetettingen (6) inn i lagerdekselet A (7).
6. Tilbass lagerdekselet A med pakningen (4b) til forsiden av hylsen.
7. Tilpass skivekilen (11) og skiven (12) inn i akselen.
8. Slå oljen inn i oljeavløpshullet i hylsen inntil oljen begynner å dryppe ut.
9. Tilpass kobberpakningen (2) og bunnproppen (1).
10. Tilpass vibratoren opp på maskinkroppen og skru igjen boltene til kraftmoment150 Nm.
11. Kjør for omtrent 2 minutter for å forsikre at oljen ikke lekker fra vibratoren.

Brusteinblokken er beregnet til å brukes for å tette igjen fortausheller og stein. Den skal allikevel ikke brukes til normal komprimeringsarbeid.

Sjekk at brusteinblokken du har er av riktig størrelse og type (Veivesenets og Hjelpesystemutvalgets dobbel kraft eller standard) før montasje.

For å montere brusteinblokken (1) plasser blokken under platen og forsikre deg at festehullene er på linje med hullene på forsiden av maskinkroppen. Festeboltene (4) skal gå gjennom klemremsen (5), deretter brusteinblokken (1) og til slutt gjennom maskinkroppen. De igjen er forsikret med mutter (2) og skive (3).

Transportørfeste gjør det mulig for operatøren å transportere vibroplaten til arbeidsplassen med minimal anstrengelse.

Avtakbar transportørfeste

Still svingplaten med hull på maskinkroppens bakerste del for å montere transportørfeste.

De to festeboltene skal gå gjennom svingplaten og maskinkroppen. De er igjen forsikret med nylocmutter og skive.

La hjulrammen skli opp på svingplaten, vipp vibroplaten framover, deretter sving hjulrammen framover og under. Til slutt vipp vibroplaten tilbake og opp på hjulene.

Fast transportørfeste

Still platen med hull på fundamentplatens bakerste del for å montere transportørfeste. De to festeboltene skal gå gjennom platen og inn i fundamentplaten.

Dobbel kraft / HAUC /Veivesenet & Hjelpesystemutvalg/ / NRSWA-sertifi kat /lov om nye veier og gatearbeider

Denne maskina er utstyrt med bunnplate for dobbel kraft.

Denne maskina er ikke utstyrt med bunnplate for dobbel kraft.

Den statiske vekta per enhetsareal av denne maskina er over 1400 kg/m2 hvis utstyrt med bunnplate for dobbel kraft og da er maskina i samsvar med lov om nye veier og gatearbeider (Veivesents & Hjelpesystemutvalgets spesifikasjon) for vibroplater i kategorien 1400 – 1800 kg/m².

Administrerende

direktør

R. Neilson

Dobbel kraft tillater å bruke vibroplater fra Belle Group for reparasjon av hovedveier i samsvar med spesifikasjonene fastsatt i lov om nye veier og gatearbeider fra 1991, vedlegg A8.

Dobbel kraft finnes bare på vibroplater fra Belle Group. Utførelsen er beskyttet over hele verden og i Storbrittania med patent (nr. 2261840).

Dobbel kraft kan ettermonteres på standard vibroplater fra Belle Group, kontakt Belle Group for detaljer.

Garanti

Belle Group gir den opprinnelige kjøperen av 'PCX' enveis-vibroplate ettårig (12 måneders) garanti fra den opprinnelige kjøpsdatoen. Belle Group gir garanti mot feil ved design, materialer og utførelse.

Garanti fra Belle Group dekker ikke følgende:

1. Skade forårsaket av misbruk, feilaktig anvendelse, når noen lar den falle eller andre lignende skader forårsaket av eller som følge av brudd på instruksjoner angående montasje, drift eller vedlikehold.
2. Forandringer, tillegg eller reparasjoner som er blitt utført av andre enn Belle Group eller deres godkjente representanter.
3. Kostnader for transport eller forsendelse med skip til og fra Belle Group eller deres godkjente representanter for reparasjoner eller bedømmelse av et garantikrav.
4. Material- og/eller lønnskostnader for å fornye, reparere eller skifte ut deler som skyldes normal slitasje.

Belle Group og/eller deres godkjente representanter, direktører, arbeidere eller forsikrere skal ikke stå ansvarlige for følgeskader eller andre skader, tap eller utgifter i tilknytning til eller på grunn av eller udugelighet til å bruke maskina for hvilket som helst formål.

Krav under garanti

Alle krav under garantien skal først rettes til Belle Group enten per telefon, fax, e-post eller skriftlig.

For krav under garanti:

Tel: [phone], fax: [phone]
