Produkttype	Ensrettet vibrerende plate
Merke	Altrad (Belle Group)
Modell	BELLE PCX 16/50

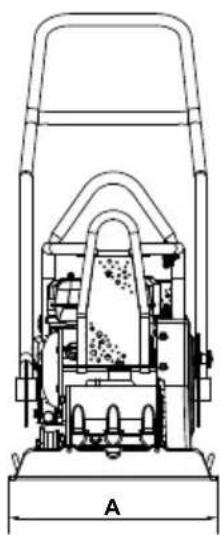

Platebredde	500 mm
Platens lengde (lagring)	995 mm
Lengde i drift	1065 mm
Høyde (lagring)	995 mm
Platens kontaktflate	420 x 500 mm
Nettovekt	91,5 kg
Drivstoff	Bensinmotor Honda GX160, 4,0 kW (5,5 hk)
Drivstofftankkapasitet	3,6 L (blyfri)
Motoroljetype	SAE 10W30, 0,6 L
Vibratoroljetype	SAE 10W40, 0,3 L
Vibratorkraft	16 kN
Vibrasjonsfrekvens	85 Hz
Maksimal bevegelseshastighet	21 m/min
Maksimal helning	20°
Komprimeringskraft	435,7 kg/m²
Lydeffektnivå	107 dB(A)
Overførte vibrasjoner (hånd-arm)	2,87 m/s² (3 akser)
Maksimal daglig brukstid	364 min (ca. 6 timer)
Hovedfunksjoner	Komprimering av kohesive, granulære og bituminøse jordarter
Rutinemessig vedlikehold	Kontroll av motorolje, luftfilter, tennplugg, reimstramming
Sikkerhet	Obligatorisk personlig verneutstyr (briller, hansker, hjelm, sko), stopp motoren før vedlikehold
Garanti	12 måneder (deler og arbeid)

Ofte stilte spørsmål - BELLE PCX 16/50 ALTRAD

Hva brukes vibrasjonsplaten BELLE PCX 16/50 til?

Den brukes til å komprimere jord, tilslag og asfalt for å stabilisere fundamenter, grøfter og overflater før belegg.

Hvordan starter jeg vibrasjonsplaten?

Åpne bensinkranen, sett choke hvis motoren er kald, vri bryteren til «I», trekk i startsnoren til den starter, og slå av choken.

Hvilke sikkerhetstiltak bør jeg ta?

Bruk vernebriller, hansker, støyvernhjelm og sikkerhetssko. Ikke arbeid i trange rom på grunn av eksosgasser.

Hva er anbefalt vedlikeholdsintervall?

Kontroller motorolje og reimstramming hver 4. time. Rengjør luftfilteret hver måned. Skift motorolje hver 20. time og vibratorolje hver 500. time.

Hva gjør jeg hvis motoren ikke starter?

Sjekk drivstoff, bryter, tennplugg (rengjør den), choke. Hvis motoren er overflommet, åpne choken, full gass og trekk i startsnoren. Kontakt en tekniker hvis problemet vedvarer.

Hva er vekten på vibrasjonsplaten?

Nettovekten er omtrent 91,5 kg. Det anbefales å ikke løfte den alene; bruk egnet løfteutstyr.

Hva er dimensjonene på platen?

Bredde: 500 mm, lengde ved lagring: 995 mm, lengde i drift: 1065 mm, høyde: 995 mm. Kontaktflate: 420 x 500 mm.

Hva er støynivået til maskinen?

Lydeffektnivået er 107 dB(A). Bruk av støyvernhjelm er obligatorisk under bruk.

Hvordan redusere vibrasjonene for operatøren?

Maskinen er designet for å begrense vibrasjoner. Overhold maksimal brukstid på 364 minutter per dag. Bruk antivibrasjonshåndtak og ta pauser.

Hvor finner jeg reservedeler?

Kontakt en autorisert Altrad Belle-forhandler. Bruk kun originale deler for å opprettholde garantien.

BRUKSANVISNING BELLE PCX 16/50 ALTRAD

Dato for erklæringen - 2016....

EGKONFORMITÄTSERKLÄRUNG / DICHIARAZIONE CE DI CONFORMITÁ / EG-VERKLARING VAN OVEREENSTEMMING / EC SAMSVARSERKLÆRING / EY-YHDENMUKAISUUSILMOITUS / DEKLARACJA ZGODNOSCI Z PRZEPISAMI UE

Vi, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, herved bekrefte at hvis produktet er beskrevet i dette sertifikatet er kjøpt fra en autorisert Belle Group forhandler innentfor E∅S, følger det med til følgende EEC direktiver: 2006/42/CE (Dette direktivet erstatter direktiv 98/37/EF), Det elektromagnetisk kompatabilitets-direktivet 2004/108/CE (endret ved 89/336/EEC, 92/31/EEC og 93/68 EEC). Avfallet Elektrisk og Elektronisk Utstyr (WEEE) 2002/96/CE. Lavspenningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Sikkerhet av maskiner og tilhørende harmoniserte standarder, der dette er aktuelt. Lydeffekt samsvar med direktiv 2000/14/EC vedlegg VI og 2005/88/EG, for maskiner i henhold til artikkel 12 i meldte organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Støy Tekniske filene holdes av Ray Neilson på Belle gruppen hovedkontor adresse som er angitt ovenfor.

Sted av Erklæring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Dato av Erklæring - 2016

Check før start....82

Grunde for komprimering 83

Anvendelser....83

Start- og stopprocedure....84

Betjening af vibratoren 85

Bær ∅reværn Bær ∅jen- beskyttelse

C - Støj Etiket

Alle garantikrav bør først anmeldes til Altrad Belle enten per telefon, per fax, per email, eller per brev.

For garantikrav:

Tlf.: [phone] Fax: [phone] Email : [e-mail]

Skriv til:

Drift av vibroplattan....121

Felsökningsguide....122

Besiktning innan start

Denne bruksanvisningen er blitt skrevet for å hjelpe deg å betjene og for å foreta service på vibroplaten uten å bli skadet. Denne bruksanvisningen er beregnet på forhandlere og operatører av vibroplaten.

Forord

Avsnittet 'Miljø' informerer hvordan man skal greie å resirkulere et kassert apparat på en miljøvennlig måte.

Avsnittet 'Maskinens beskrivelse' hjelper deg å bli kjent med maskinens layout og kontroller.

Avsnittene 'Generell sikkerhet' og 'Helse og sikkerhet' forklarer hvordan du skal bruke maskina for å forsikre din egen og allmenhetens sikkerhet.

'Start- og stopp-prosedyre' hjelper deg å starte og stoppe maskina.

'Feilsøkingsguide' hjelper deg hvis du har problemer med maskina di.

Avsnittet 'Vedlikehold' skal hjelpe deg med generelt vedlikehold og ytelse av service på maskina di.

Avsnittet 'Garanti' forteller inngående om hva garantien dekker og hvordan man skal reklamere.

Avsnittet 'CE-sertifikat' viser standardene maskina er blitt bygget opp etter.

Teksten i denne brukerveiledningen som man skal rette spesiell oppmerksomhet til vises på følgende måte:

OBS

Produktet kan være i fare. Maskina eller du selv kan bli ødelagt eller skadet hvis prosedyrene ikke følges på en korrekt måte.

ADVARSEL

Operatørens liv kan være utsatt for fare.

ADVARSEL

ADVARSEL

DU MÅ LESE og STUDERE denne brukerveiledningen før du betjener eller vedlikeholder maskina.

DU MÅ VITE hvordan du skal bruke maskinas kontroller og hva du må gjøre for trygt vedlikehold. (NB! Vær sikker på at du vet hvordan du skal slå av maskina før du slår den på i tilfelle du får problemer.)

Bruk ALLTID riktige sikkerhetsartikler som kreves for personvern. SP∅R DIN ARBEIDSLEDER ELLER TA KONTAKT MED Altrad Belle (Storbritannia og Nord-Irland): [phone] hvis du har SP∅RSMÅL om trygg bruk eller vedlikehold av maskina.

Innhold

Hvordan bruke denne bruksanvisningen? 126

ADVARSEL....126

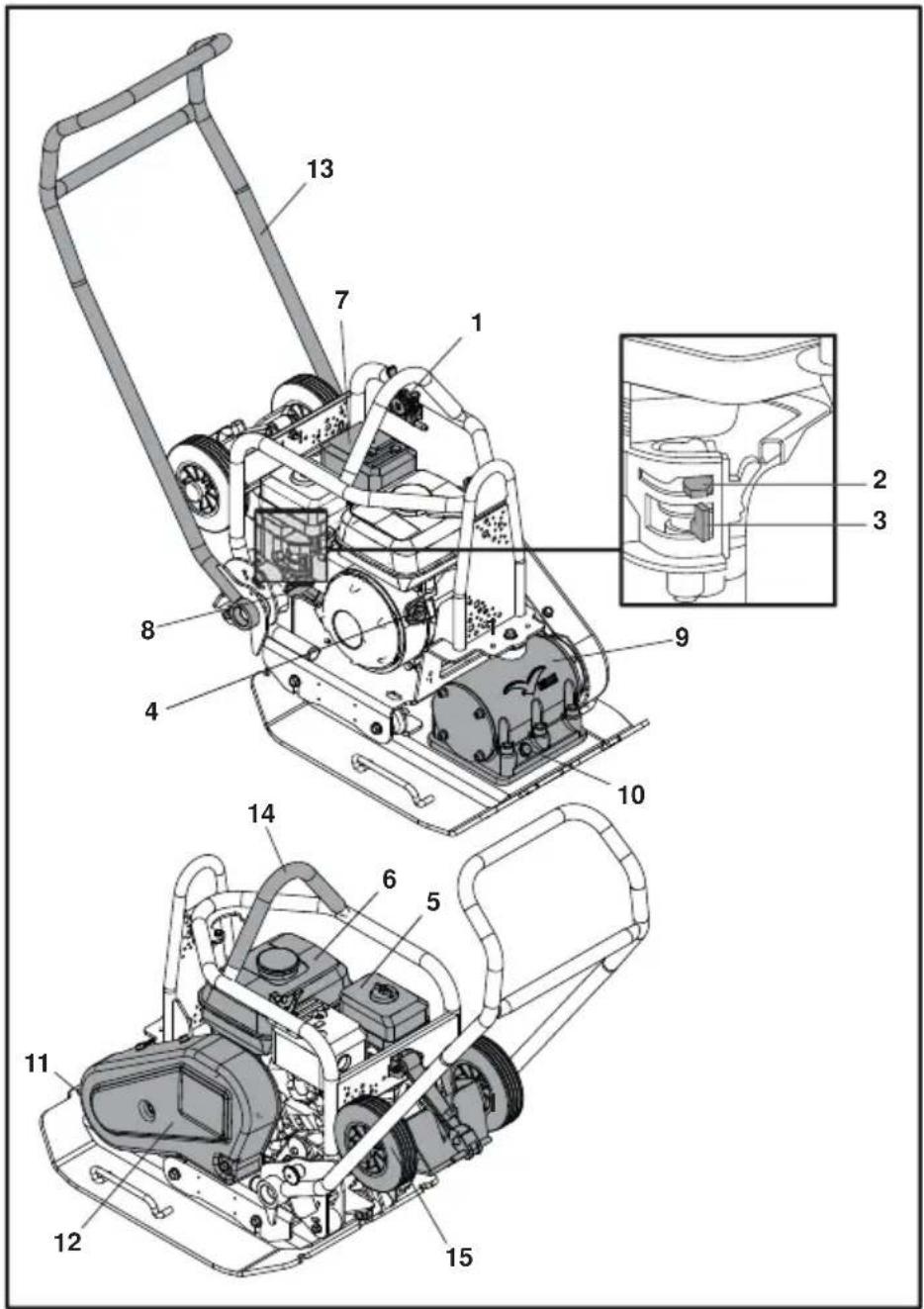

Maskinens beskrivelse 127

Miljø 127

Tekniske data 128

Skilt....129

Generell sikkerhet 130

Helse og sikkerhet....130

Kontroll før start....130

Komprimeringsgrunner....131

Anvendelsesområder....131

Start- og stopp-prosedyre.... 132

Betjening av vibroplaten....133

Feilsøkingsguide....134

Vedlikehold 135

Montasjeveiledning....136

Montasjeveiledning....136

Garanti....137

CE-sertifikat 3

Retningslinjer for miljøvern. Maskina inneholder verdifulle materialer. Bring det kasserte apparatet og deler til et relevant resirkuleringsanlegg.

Component Material
Håndtak Stål
Forside høytetthetspolyetylen
Hovedramme Stål
Maskinkropp Stål
Håndtak Gummi
Motor Aluminium
Fleksible deler Stål og gummi
Diverse deler Stål og aluminium
Vannflaske (hvis utstyrt med den)	Plast

* Minimumsgrense til En500 Del 4.

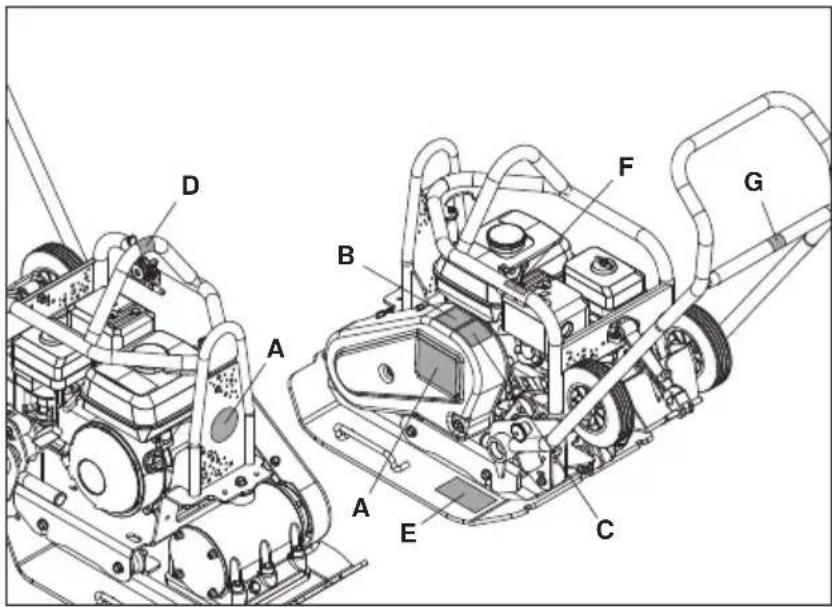

A - Merkevarebygging Dekor
B - Sikkerhetsmerke
C - Lydmerke
D - Løftepunktsmerke
E - Hjulsettet Passer Merket
F - Merke som viser motorens omdreininger per minutt
G - "ingen heis her 'klistremerke

Merkevarebygging dekor for å identifisere modell av maskinen.

B - Sikkerhetsmerke

Les driftshåndboka

Indikerer at dette området kan brukes til å løfte maskinen ved hjelp av en mekanisk vinsj.

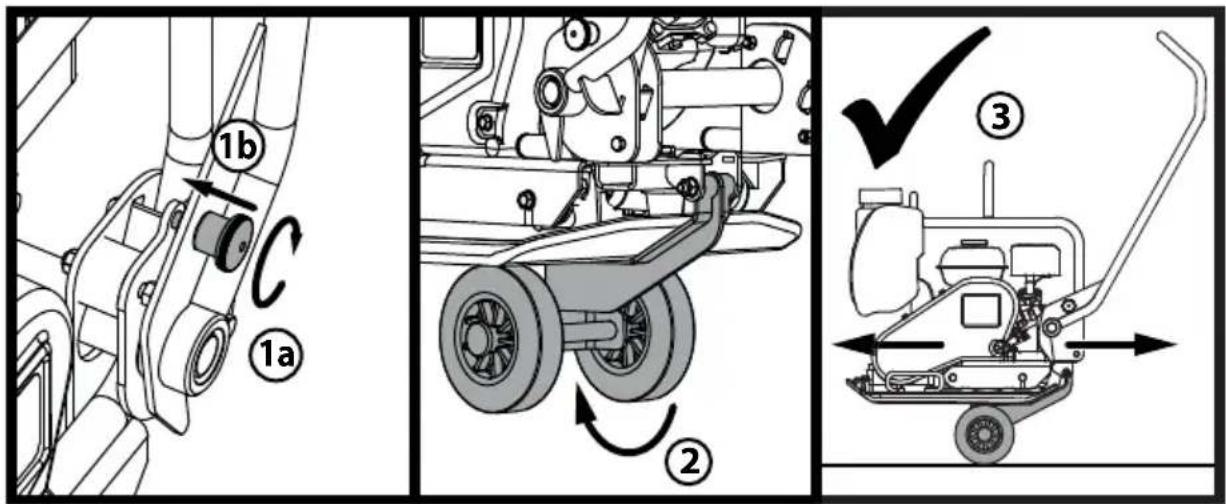

E - Hjulsettet Passer Merket

Vennligst se 'Monteringsinstrukser' delen av denne nettsiden for forklaring.

F - Merke som viser motorens omdreininger per minutt

Høy motorturtallss- tilling

Lav motorturtallss- tilling

G - "ingen heis her 'klistremerke

Dette er av maskinen er ikke beregnet på å løfte med en mekanisk vinsj.

Vær vennlig og les og forsikre at du forstår fullt følgende sikkerhetsinformasjon for å beskytte deg selv og for å sikre de som er rundt deg. Det er operatørens ansvar å forsikre at han/hun forstår fullt hvordan han/hun skal betjene dette utstyret trygt. Er du usikker på hvordan du skal bruke vibroplaten trygt og korrekt, ta kontakt med din arbeidsleder eller Altrad Belle.

OBS

Uriktig vedlikehold kan være farlig. Les og forstå dette avsnittet før du vedlikeholder, foretar service eller reparasjoner.

• Dette utstyret er tungt og skal ikke løftes uten hjelp, du må enten FÅ HJELP eller bruke passende løfteutstyr. Du kan få en spesiell transportenhet for vibroplaten (se valgmuligheter).
• Sperr av arbeidsplassen og hold publikum og uvedkommende personale i behørig avstand.
• Ved bruk av dette utstyret skal operatøren ha på seg personlig verneutstyr (se Helse & og sikkerhet).
• Forsikre deg at du vet hvordan du skal slå AV maskina trygt før du slår den PÅ i tilfelle du får problemer.
• Slå alltid AV motoren før du transporterer, beveger maskina på arbeidsplassen eller foretar service.
• Motoren blir meget varm ved bruk, la motoren avkjøle seg før du tar på den. Aldri la motoren stå på uten tilsyn.
• Aldri fjern eller rett på noen tilpassete vern, de er der for å beskytte deg. Sjekk alltid vernenes tilstand og sikkerhet, IKKE BRUK VIBROPLATEN hvis et vern er skadet eller mangler inntil vernet er blitt erstattet eller reparert.
• Ikke jobb med vibroplaten när du er syk, sliten eller under påvirkning av alkohol eller narkotika.

Drifstoff-sikkerhet

OBS

Drivstoff er brannfarlig. Det kan forårsake personskader og materielle skader. Lukk motoren, slokk alle åpne flammer og ikke røyk mens du fyller på drivstofftanken. Tørk alltid opp drivstoffet som er blitt sølt omkring.

• Slå av motoren og la den bli avkjølt før du fyller på drivstoff.
• IKKE røyk eller slipp åpne flammer i området mens du fyller på drivstoff.
• Drivstoffet som er blitt sølt skal forsikres umiddelbart ved bruk av sand. Skift klær hvis drivstoffet blir sølt på dine klær.
• Lagre drivstoff i en godkjent, spesialbygd container som står borte fra hete og tennkilder.

Helse og sikkerhet

Vibrasjon

Noe vibrasjon blir overført fra komprimeringsoperasjonen via håndtaket til operatørens hender. Altrad Belles utvalg av vibroplater er blitt spesielt designet for å forminske hånd-/armvibrasjonsnivåer. Se spesifikasjoner & tekniske data om vibrasjonsnivåer og brukstider (anbefalt daglig maksimal eksponeringstid). IKKE overskrid de maksimale brukstidene.

Personlig verneutstyr

Ved bruk av utstyret skal man ha på seg egnet personlig verneutstyr som sikkerhetsbriller, hansker, hørselsvern, støvmaske og vernesko. Ta på klær som er egnet til arbeidet du utfører. Bind opp langt hår og fjern alle smykker som kan bli fanget av utstyrets bevegelige deler.

Støv

Komprimeringsprosessen produserer støv nå og da som kan være farlig for din helse. Ta alltid på maske som er egnet til å beskytte mot den type støv som blir produsert.

Drivstoff

Ikke svelg drivstoff eller inhaler drivstoffdamp og unngå at de får kontakt med huden din. Vask drivstoffsprut med en gang. Hvis du får drivstoff i øynene, spyl rikelig med vann og oppsøk legehjelp så fort som mulig.

Eksosgasser

OBS

Eksosgassene produsert av dette utstyret er meget giftige og kan drepe!

Ikke betjen maskina innendørs eller i et trangt lokale, sjekk at arbeidsområdet er blitt tilstrekkelig ventilert.

Kontroll før start

Inspeksjon før start

Du må foreta følgende inspeksjon før du starter hver arbeidsøkt eller etter hver fjerde brukstime, hvilken enn kommer først. Se avsnittet om service for detaljert veiledning. Hvis man finner en feil, skal vibroplaten ikke brukes så lenge feilen er blitt reparert.

1. Sjekk grundig at vibroplaten ikke har skadetegn. Sjekk at delene er der og at de er i orden. Rett spesiell oppmerksomhet til reimvernets beskyttelsesskjerm mellom motoren og vibratorenheten.
2. Sjekk motorens oljestand og fyll opp hvis nødvendig.
3. Sjekk motorens drivstoffnivå og fyll opp hvis nødvendig.
4. Sjekk at det ikke er drivstoff- og oljelekkasjer.

Komprimeringsgrunner

Jordsmonn som man har rørt eller ny utfylling, bære-lag og svart overflate har små tomrom eller lufthull som fører til en eller flere problemer hvis de ikke blir komprimert.

1. Materialet blir presset sammen som følge av trafikk over overflaten av ukomprimert areal. Dette fører til innsynking av overflaten siden materialet fyller tomrommene.
2. Lignende situasjon oppstår med statiske belastninger på ukomprimert jord. Lasten (for eksempel et bygg) synker.
3. Materialer med tomrom er mer mottakelige til vannlekkasje og fører til erosjon. Inntreden av vann kan også gjøre at jordsmonnet utvider seg når det er frysetemperatur og trekker seg sammen under tørre perioder. Utvidelse og sammentrekking er de viktigste grunnene til grunnmursskader og fører normalt til behov for oppstøtting.

Komprimering øker materialets tetthet og derfor øker dets bæreevne. Komprimering reduserer lufthull og derfor reduserer risikoen for ras, utvidelse og krymping som skyldes vanninntrenging.

Komprimeringsspesifi kasjon

Forskjellige metoder har vært brukt tidligere for å spesifisere komprimeringen som kreves i forskjellige anvendelsesområder. Forhold som må tas i betraktning er: materiale egenskaper, lagtykkelse, brukt trykk, vibrasjon og antall gjennomløp. Bedre forståelse for hvordan komprimeringen virker har ført til at det er blitt presentert nye komprimeringsspesifikasjoner. Den mest moderne spesifikasjonen er en del av Storbritannias lov om nye veier & gatearbeider (NRSWA). Sivilingeniører tar nå disse spesifikasjonene i bruk for å forsikre god komprimering av alt arbeid på byggeplassen.

Anvendelsesområder

Anvendelsesområder/materialer deles i tre kategorier:

1. Kohesjonsmateriale (mindre enn 20 % kornet), for eksempel leire, gjørme, tung jord.
2. Kornet materiale (mer enn 20 % kornet), for eksempel kultlag, sand & løs jord.
3. Bituminøse materialer, for eksempel asfalt (asfaltert vei), kaldt lag (bituminøse emulsjonsprodukter)

OBS

Uriktig vedlikehold kan være farlig. Les og forstå dette avsnittet før du vedlikeholder, foretar service eller reparasjoner.

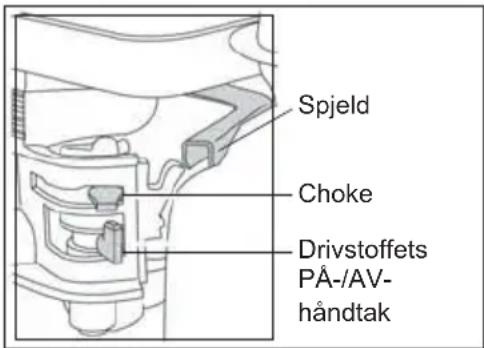

Honda GX160 Bensinmotor

1. Åpne bensinkran ved å trekke bensinens PÅ/ AV-håndtak helt til høyre.
2. Hvis du starter en kald motor, sett PÅ choken ved å trekke choke-håndtaket helt til venstre. Hvis du starter en varm motor på nytt trengs choken vanligvis ikke. Allikevel, hvis motoren er blitt avkjølet til en viss grad, er det mulig at man trenger choke delvis.
3. Snu motorens AV/ PÅ-bryter med urviseren til stillingen I.
4. Sett spjeldet i hvilestilling ved å trekke gasshåndtaket helt til høyre. Ikke start motoren på fullt spjeld siden vibroplaten vibrerer med en gang man starter motoren.
5. Ta godt tak i manøverhåndtaket med den ene hånda, og rekylstarterhåndtaket med den andre. Dra rekylstarteren så lenge du føler motorens motstandskraft og la deretter starteren returnere.
6. Dra starterhåndtaket raskt, men pass på at du ikke drar startertauet helt ut.
7. Gjenta så lenge motoren tenner.
8. Sett choke-håndtaket i stillingen AV ved å trekke det til høyre när motoren tennes gradvis.
9. Følg feilsøkingsguiden hvis motoren ikke tennes etter flere forsøk.

10. Steng av besninkrana.

11. Sett spjeldet i hvilestilling og snu motorens PÅ/AV-bryter mot urviseren til stillingen 0 for å stoppe motoren.

Spjeld Choke Drivstoffets PÅ-/AV- håndtak

- Bring vibroplaten dit den trengs.

Vipp vibroplaten framover for å løfte transporthjulene fra bakken hvis du bruker den avtakbare transportenheten for å trille enheten. Sving transportørrammen tilbake, deretter på tvers for å frakople den fra vibroplatens bakparti. Plasser transportørens ramme et sikkert sted inntil den trens på nytt. Vipp maskina framover, dra transportøren bakover og oppover, senk maskina til gulvet og sperr transportøren i oppadstillingen hvis du bruker maskin med fast transportør.

Forviss deg om at løfteutstyret har passende lastgrense for vibroplatens vekt hvis det er nødvendig å bruke løfteutstyr for å plassere vibroplaten (se Tekniske data på maskinen nummerskiltet). Fest passende lenker eller stropper BARE til løftepunktet på toppen av vibroplaten.

- Sjekk at vannavtrekksventilen er stengt, deretter fyll vannflaska med rent vann hvis vibroplaten er utstyrt med overrislingsanlegg og anvendelsen krever at man bruker det.

- Du kan starte motoren etter at du har utført kontroll i henhold til avsnittet 'Før start'.

Altrad Belles 'PCX' -utvalg av vibroplater er utstyrt med sentrifugalkopling som gjør det mulig for motoren å gå i hvilestillingen uten å dra vibratoren.

Når man øker motorens hastighet blir kløtsjen koplet til og den drar vibratoren.

Motorens hastighet skal settes på maksimalt for korrekt funksjon.

- Sett spjeldet på maksimalt og bruk manøverhåndtaket for å styre eller snu vibroplaten.

Vibratoren gjør ikke bare at maskinkroppen vibrerer, men får den også til å bevege seg framover.

Bevegelsesfarten blir bestemt av tilstanden til overflaten som blir komprimert.

Man skal sjekke vibroplatens bevegelsesretning grundig hvis overflaten som skal komprimeres er på skrå. Bruk et passende tau som er knyttet til vibroplaten lavt på chassis hvis nødvendig for å la en hjelper ta deler av vekta til vibroplaten. Arbeid opp og ned skråningen, ikke tvers over den.

- Arbeid med vibroplaten over overflaten i et organisert mønster inntil nødvendig komprimering er oppnådd.

Komprimer hvert lag for seg hvis det skal komprimeres flere forskjellige lag på toppen av hverandre.

- For å stoppe vibroplatens vibrasjon, sett spjeldet i hvilestillingen.

Problem Årsak Løsning
Motoren starter ikke.	Mangler drivstoff.	Åpne drivstoffkrana.
		Fyll drivstofftanken.
	Motoren er slått av. Start motoren.
	Tennpluggen er skitten. Rengjør og sett på pluggen.
	Motoren er kald. Steng choken.
	Motoren er overfylt.	Honda: åpne choken, åpne spjeldet helt, dra rekylstarteren inntil motoren tennes.
Motoren vil fortsatt ikke starte. Alvorlig feil.		Ta kontakt med representanten eller med Altrad Belle.
Maskina vil ikke vibrere.	Motorens hastighet er for lav.	Sett motorens hastighetsreguleringen til stillingen høy fart.
	Drivreima er ikke tilstrekkelig spent. Juster reimas spenning.
	Luftfilteren er blokkert.	Rengjør eller bytt ut luftfilteren.
	Drivefeil.	Ta kontakt med representanten eller med Altrad Belle.
	Vibratorens feil.
Asfalten kleber seg til platen.	Smøringen mangler. Bruk overrislingsanlegg.

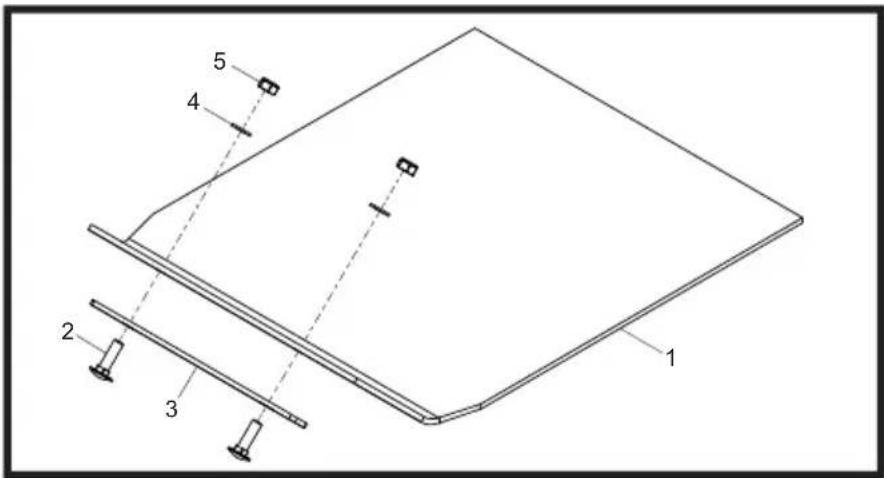

Brustein ødelagt. Platen er i direkte kontakt med materialet. Bruk brusteinpute.
Bituminøs overflate flakner av (laminerer).	Overkomprimering. Fjern eller legg om.
Lav ganghastighet (platen synker).	Lagtykkelse for dyp. Fjern noe av materialet.
	Fuktinnholdet for høyt eller for lavt.	Fjern materialet og rett opp.

Vedlikehold

'PCX'-utvalg av enveis-vibroplater fra Altrad Belle er blitt konstruert for å muliggjøre feilfri drift i mange år. Det er allikevel viktig å vedlikeholde maskina regelmessig slik som listet i dette avsnittet.

Det anbefales at en godkjent forhandler fra Altrad Belle utfører alt større vedlikehold og reparasjoner. Bruk alltid ekte reservedeler fra Altrad Belle, bruk av uekte deler kan oppheve din garanti.

Slå av motoren før du vedlikeholder maskina. Slå av motoren og frakople høyspenningsuttaket fra tennpluggen før du vedlikeholder maskina. Sørg for at stopp-bryteren er i stillingen stopp hvis du arbeider med dieselmotor. Sett alltid vibroplaten på jevn grunn for å forsikre at væskenivåene blir lest riktig. Bruk bare anbefalte typer av olje (see tabell på neste side).

Innkjøringsperiode

Når vibroplaten blir først brukt som ny skal man bytte motorolje etter innkjøringsperioden (se motorprodusentens bruksanvisning for detaljert oversikt). Oljen til vibratorens akselkasse skal byttes ut etter bruk de første 100 timene, deretter etter hver 500 arbeidstimer. For detaljert oversikt over utbytting av oljen til vibratorens akselkasse se „Vibratorenhet”. Reimspenningen skal sjekkes etter 4-timers bruk.

Drivreim

Fjern reimvernet og deretter sjekk reimspenningen ved å presse fingeren lett på reima på toppen, sentralt mellom motordriften og vibratorskiven. Reima skal avbøye seg fra 5 til 10 mm. Løsne de fire motorbukkboltene tilstrekkelig for å la motoren bli beveget hvis reimas spenning trenger justering. Juster motorens stilling ved å skru strekkbolten med urviseren for å øke reimspenningen og mot urviseren for å forminske reimspenningen. Hvis spenningen er i orden, skru igjen motorbukkboltene og sjekk reimspenningen for annen gang. Sett reimvernet på til slutt og sjekk at det sitter riktig og sikkert.

Planmessig vedlikehold		Etter første 4 timer	Første måned / 20 timer	3 måneder / 50 timer	6 måneder / 100 timer
Motorolje	Sjekk standen	√
	Bytt		√		√
Luftfi Iter	Sjekk tilstanden/Rengjør		√		√
	Bytt ut hvis nødvendig/hver 12. måned
Tennplugg Bytt					√
Drivreim Spenning		√ √	√

Olje-/drivstofftype & mengde - tennpluggtype

	Oljetyp	Mengde (Liter)	Drivstoff-type	Kapasitet (Liter)	Tennplug-gtype	Elektrodeavstand (mm)
Bensin Motor Honda GX160	S.A.E. 10W 30 0.6 Blyfri 3.6				BM6ES eller BPR6ES	0.6 - 0.7
Vibrator	S.A.E. 10W 40 0.3 Ikke relevant Ikke relevant Ikke relevant	Ikke relevant Ikke relevant Ikke relevant Ikke relevant	Ikke relevant Ikke relevant Ikke relevant	Ikke relevant Ikke relevant	relevant

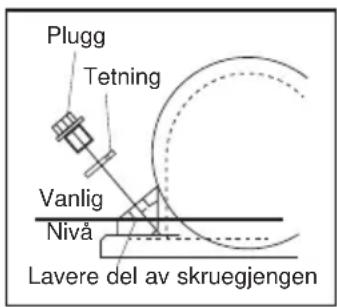

Plugg Tetning Vanlig Nivå Lavere del av skruegjengen

Vibratorenhet

Fjern plugget avsluttet med tetning, sjekk at oljestanden når bunngjengen på olje-lensehull. Fyll opp hvis nødvendig med korekt olje (se tabell).

Brusteinblokk

Brusteinblokken er beregnet til å brukes for å tette igjen fortausheller og stein. Den skal allikevel ikke brukes til normal komprimeringsarbeid. Sjekk at brusteinblokken du har er av riktig størrelse og type før montasje.

For å montere brusteinblokken (1) plasser blokken under platen og forsikre deg at festehullene er på linje med hullene på forsiden av maskinkroppen. Festeboltene (2) skal gå gjennom klemremsen (3), deretter brusteinblokken (1) og til slutt gjennom maskinkroppen. De igjen er forsikret med mutter (5) og skive (4). Stram til 50 Nm.

1 2 3 4 5

Transportørfeste

Transportørfeste gjør det mulig for operatøren å transportere vibroplaten til arbeidsplassen med minimal anstrengelse.

1. Drei håndtaket låseskruen til å engasjere seg i håndtaket Latch og lås håndtaket.
2. Når håndtaket er låst på plass, slipper du hjulsettet og skyve under bunnplaten.
3. Med håndtak fortsatt låst på plass, er maskinen nå klar til å transporteres ved hjelp av hjulsettet.

Altrad Belle gir den opprinnelige kjøperen av 'PCX' enveis-vibroplate ettårig (12 måneders) garanti fra den opprinnelige kjøpsdatoen. Altrad Belle gir garanti mot feil ved design, materialer og utførelse.

Garanti fra Altrad Belle dekker ikke følgende:

1. Skade forårsaket av misbruk, feilaktig anvendelse, när noen lar den falle eller andre lignende skader forårsaket av eller som følge av brudd på instruksjoner angående montasje, drift eller vedlikehold.
2. Forandringer, tillegg eller reparasjoner som er blitt utført av andre enn Altrad Belle eller deres godkjente representanter.
3. Kostnader for transport eller forsendelse med skip til og fra Altrad Belle eller deres godkjente representanter for reparasjoner eller bedømmelse av et garantikrav.
4. Material- og/eller lønnskostnader for å fornye, reparere eller skifte ut deler som skyldes normal slitasje.

Altrad Belle og/eller deres godkjente representanter, direktører, arbeidere eller forsikrere skal ikke stå ansvarlige for følgeskader eller andre skader, tap eller utgifter i tilknytning til eller på grunn av eller udugelighet til å bruke maskina for hvilket som helst formål.

Krav under garanti

Alle krav under garantien skal først rettes til Altrad Belle enten per telefon, fax, e-post eller skriftlig.

For krav under garanti:

I et forsøk på å bli grønnere og mer miljøvennlig har ALTRAD Belle innført online garantiregistrering. For å få tilgang til registreringssiden på vår nettside, bruk følgende adresse:

http://www.bellegroup.com/index.php?p=warranty_registration.

Alternativt kan du skanne tilhørende QR-kode (Quick Response Code) ved å bruke smarttelefonen for å få tilgang til registreringssiden.

* Minimumsgrense til EN500 Del 4.
