BELLE PCX 16/50 - Vibracinė plokštė ALTRAD - Nemokama naudojimo instrukcija

Produkto tipas	Vienakryptė vibracinė plokštė
Prekės ženklas	Altrad (Belle Group)
Modelis	BELLE PCX 16/50
Plokštės plotis	500 mm
Plokštės ilgis (sandėliavimas)	995 mm
Veikimo ilgis	1065 mm
Aukštis (sandėliavimas)	995 mm
Plokštės sąlyčio paviršius	420 x 500 mm
Grynasis svoris	91,5 kg
Maitinimas	Benzininis variklis Honda GX160, 4,0 kW (5,5 AG)
Degalų bako talpa	3,6 L (bešvinis)
Variklio alyvos tipas	SAE 10W30, 0,6 L
Vibracinės alyvos tipas	SAE 10W40, 0,3 L
Vibracijos jėga	16 kN
Vibracijos dažnis	85 Hz
Maksimalus judėjimo greitis	21 m/min
Maksimalus nuolydis	20°
Tankinimo jėga	435,7 kg/m²
Garso galios lygis	107 dB(A)
Perduodamos vibracijos (rankos-rankos)	2,87 m/s² (3 ašys)
Maksimali kasdienio naudojimo trukmė	364 min (apie 6 val.)
Pagrindinės funkcijos	Riešutinių, granuliuotų ir bituminių dirvožemių tankinimas
Įprastinė priežiūra	Variklio alyvos, oro filtro, uždegimo žvakės, diržo įtempimo patikra
Sauga	Privalomi apsaugos priemonės (akiniai, pirštinės, šalmas, avalynė), variklio išjungimas prieš techninę priežiūrą
Garantija	12 mėnesių (dalys ir darbas)

Dažnai užduodami klausimai - BELLE PCX 16/50 ALTRAD

Kam naudojama vibracinė plokštė BELLE PCX 16/50?

Ji naudojama dirvožemiams, granulatams ir bituminiams mišiniams tankinti, siekiant stabilizuoti pamatus, tranšėjas ir paviršius prieš dėvint dangą.

Kaip užvesti vibracinę plokštę?

Atidarykite degalų čiaupą, jei variklis šaltas, įjunkite starterį, pasukite jungiklį į «I» padėtį, traukite užvedimo virvę, kol variklis užsives, tada išjunkite starterį.

Kokių saugos priemonių turiu imtis?

Dėvėkite apsauginius akinius, pirštines, triukšmą slopinantį šalmą ir apsauginius batus. Nedirbkite uždaroje erdvėje dėl išmetamųjų dujų.

Koks rekomenduojamas priežiūros dažnis?

Tikrinkite variklio alyvą ir diržo įtempimą kas 4 valandas. Valykite oro filtrą kas mėnesį. Keiskite variklio alyvą kas 20 valandų, o vibracinę alyvą kas 500 valandų.

Ką daryti, jei variklis neužsiveda?

Patikrinkite degalus, jungiklį, uždegimo žvakę (išvalykite), starterį. Jei variklis užtvindytas, atidarykite starterį, pilnas dujas ir traukite užvedimo virvę. Jei problema išlieka, kreipkitės į techniką.

Koks yra vibracinės plokštės svoris?

Grynasis svoris yra apie 91,5 kg. Nerekomenduojama kelti vienam; naudokite tinkamą kėlimo įrangą.

Kokie yra plokštės matmenys?

Plotis: 500 mm, ilgis sandėliavimo metu: 995 mm, ilgis darbo metu: 1065 mm, aukštis: 995 mm. Sąlyčio paviršius: 420 x 500 mm.

Koks yra mašinos garso lygis?

Garso galios lygis yra 107 dB(A). Naudojimo metu privaloma dėvėti triukšmą slopinantį šalmą.

Kaip sumažinti vibraciją operatoriui?

Mašina sukurta riboti vibracijas. Laikykitės maksimalios naudojimo trukmės – 364 minutės per dieną. Naudokite antivibracines rankenas ir darykite pertraukas.

Kur rasti atsargines dalis?

Kreipkitės į įgaliotą Altrad Belle atstovą. Naudokite tik originalias dalis, kad išlaikytumėte garantiją.

NAUDOJIMO INSTRUKCIJA BELLE PCX 16/50 ALTRAD

Mes, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, patvirtinu, kad jei produktas, kaip aprašyta šio sertifikato pirkti iš leidžiama Belle frakcijos atstovas pagal EEB, jis atitinka šiuos EEB direktyvas: 2006/42/CE (ši direktyva pakeičia Direktyvą 98/37/EB), elektromagnetinio suderinamumo direktyvos 2004/108/CE (su pakeltimais, padarytais 89/336/EEB, 92/31/EEB ir 93/68 EEB). Elektros ir elektroninės jrangos atlieku (EEI atlieku), 2002/96/CE, Žemosios įtampos jrangos direktyvą 2006/95/CE, LST EN ISO 12100-1:2003 Mašinų sauga ir susiję darnieji standartai, jei taikytina. Triukšmo emisija neatitinka Direktyvos 2000/14/EB VI priede UN 2005/88/EB, už mašinos pagal 12 straipsnio nuostatas, notifikuotoji įstaiga yra AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB Triukšmo Techniniai failai vyks Ray Neilson Belle grupės buveinės adresu, kuris nurodytas aukščiau.

Data deklaracijos - 2016

Šiame vadove pateikta informacija padės saugiai valdyti ir prižiūrėti PCX serijos plokštinį tankintuvą.

Ši knyga skirta PCX plokštinių tankintuvų prekybos atstovams bei operatoriams.

Pratarmè

Skyriuje ‘Aplinkosauga’ pateiktos instrukcijos, kaip pakartotinai panaudoti nebetinkamą naudoti jrenginį aplinkai nekenksmingu būdu.

Skyriuje ‘Irenginio aprašymas“ pateikta informacija apie šio Irenginio struktūrą bei valdymo prietaisus.

Skyriuose ‘Bendros saugumo priemonės’ ir ‘Sveikata ir saugumas’ aiškinama, kaip saugiai naudotis įrenginiu ir apsaugoti aplinkinius.

Skyriuje 'ljungimo ir išjungimo tvarka' aprašyta, kaip tinkamai jungti ir sustabdyti jrenginj.

Skyriuje ‘Gedimų nustatymas’ pateikta naudingų patarimų, kaip išspręsti įrenginio naudojimo metu iškilusias problemas.

Skyriuje ‘Techninė priežiūra’ aptariami bendrieji jrenginio eksploatavimo ir remonto bei techninės priežiūros darbai.

Skyriuje ‘Garantija’ aprašytos garantijos taikymo sąlygos bei paraiškų pateikimo tvarka.

Skyriuje ‘CE sertifikatas’ nurodyti standartai, kuriais remiantis buvo sukurtas aprašomas jrenginys.

Informacija šioje instrukcijoje, i kurią reikia atkreipti ypatingą dėmesį, pateikta kaip pastabos atitinkamai jas paženklinant:

ATSARGIAI

Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti.

ISPÉJIMAS

Operatoriaus gyvybei gresia pavojus.

lspèjimas

ISPÉJIMAS

Prieš pradėdami naudoti ar remontuoti ši įrenginį, ĮDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.

ISIDEMEKITE visas saugaus jrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remonta.

(Gerai jsidėmėkite: prieš jjungdami įrenginį, pasitikrinkite, ar žinote, kaip reikia jį išjungti, jei kiltų problemų.)

VISUOMET naudokite tinkamas asmenines apsaugos priemones. JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS I SAVO KONSULTANTĄ ARBA SUSISIEKITE SU ALTRAD BELLE

Turinys

Kaip naudotis šia instrukcija 198

lspèjimas 198

Mažinos apražymas.... 199

Aplinkosauga....199

Techniniai duomenys....200

Ispèjamieji lipdukai 201

Bendros saugumo priemonės....202

Sveikata ir saugumas 202

Saugumo patikrinimas prieš darbą....202

Tankinimo svarba 203

Taikymas....203

Pradėjimo ir užbaigimo procedūra....204

Tankintuvo valdymas 205

Gedimų apžvalga.... 206

Techninė priežiūra 207

Surinkimo instrukcijos....208

Montavimo instrukcijos 208

Garantija 209

CE sertifikatas 4

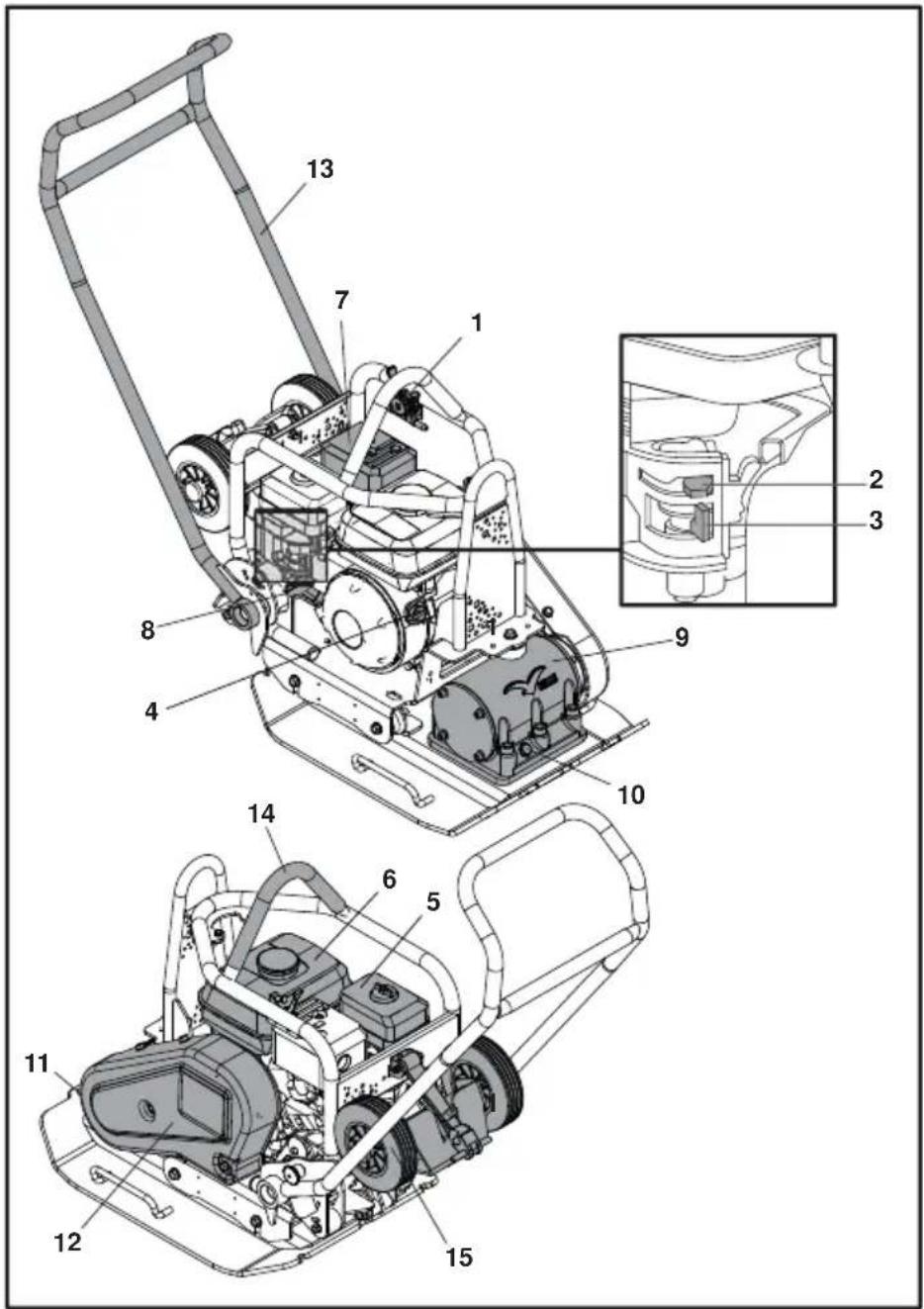

1. Droselio svirtis.
2. Droselinės sklendės svirtis.
3. Kuro jungimo/išjungimo (ON/OFF) svirtis
4. Variklio jjungiklis/išjungiklis (ON/OFF)
5. Oro fi Itro korpusas.
6. Kuro bakas.
7. Išmetimo sistema.
8. Atšokanti starterio rankena.
9. Vibratorius.
10. Vibratoriaus alyvos patikrinimo kamštis
11. Vandens purškimo sistemos arba tvirtinimo padėklo tvirtinimo vieta.
12. Diržo apsauga.
13. Valdymo rankena.
14. Kélimo taškas.
15. Transporterio Mechanizmas

Aplinkosauga

LT

Saugus perdirbimas.

Instrukcijos dėl aplinkosaugos.

Mašinoje yra vertingų medžiagų. Nereikalingą įrenginį ir jo priedus nuvežkite į atitinkamas atliekų perdirbimo tarnybas.

Komponentas Medžiaga
Rankena Plienas
Priekinis gaubtas HDPE
Pagrindinis rémas Plienas
Bazinė plokštė	Plienas
Rankenos Guma
Variklis Aliuminis
Lankstūs laikikliai Plienas ir guma
Įvairios dalys Plienas ir aliuminis
Vandens indas (jei montuojamas) Plastikas

Modelis PCX 16/45 PCX 16/50

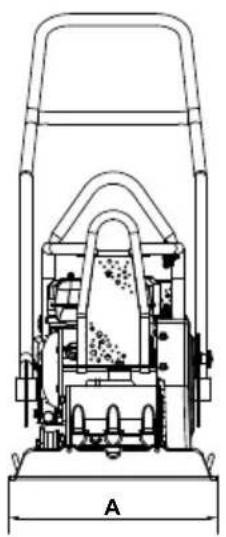

A - Plotis (mm) 450 500
B - Saugojimo Ilgis (mm) 995 995
C - Darbinis Ilgis (mm) 1065 1065
D - Sandėliavimo Aukštis (mm)	995	995
E - Darbinis Aukštis (mm) 995 995
Plate Contact Area P x I (mm) 420 x 450 420 x 500
Svoris (kg) 90.5 91.5
Dzinėja (apgr./min)	5.5 / 4.0	5.5 / 4.0
Variklio (Aps./Min.)	3800 3800
Vibratoriaus Jėga (kN)	16	16
Dažnis (Hz)	85	85
Maks. Judėjimo Greitis (m/min)	21	21
Maksimalus Nuolydžio Kampas (°)	20	20
Statiniu Sl.Ėgiu (kg/m2)	478.8	435.7
3 Ašies Vibracija (m/sec2)	2.87 2.87
Naudojimo Laikas (Protokolas) 364 364
Garso Stiprumo Lygis (dB(A))	107 107

* Minimalus lygis EN500 4 dalis

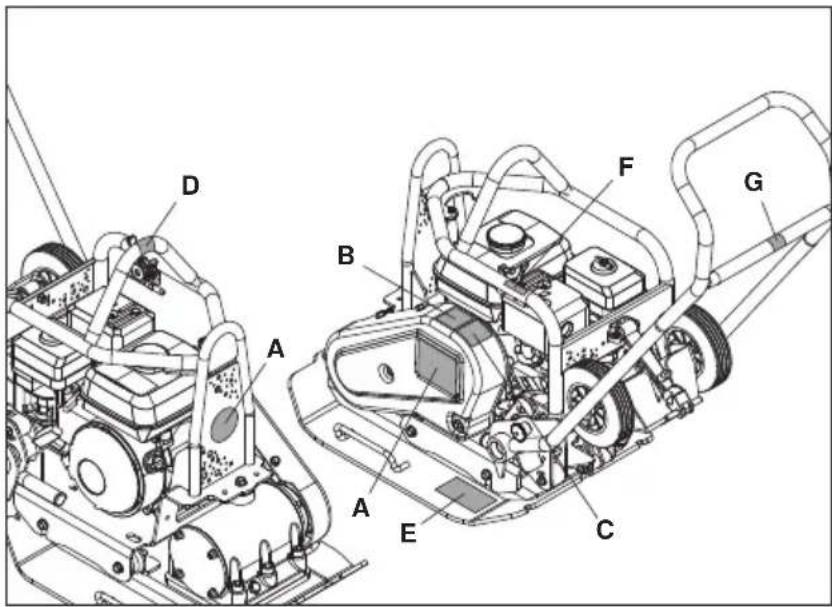

A - Prekės Ženklo Lipdukas
B - Apie Apsaugą Ispėjantis Lipdukas
C - Apie Triukšmą Įspėjantis Lipdukas
D - Lipdukas, Informuojantis Apie K élimo Tašką
E - Ratų Komplektas Montuoti Lipdukas
F - Lipdukas, Informuojantis Apie Variklio Aps./Min.
G - "ne čia pakelti" Lipdukas

A - Prekės ženklo lipdukas

Prekės ženklo lipdukas identifikuoti mašinos modelį..

B - Apie Apsauga Jspėjantis Lipdukas

Prašome per- skaityti valdymo instrukcijas

Naudoti akių apsaugos priemones.

C - Apie Triukšma Jspėjantis Lipdukas

Nurodomas garantuojamas jrenginio skleidžiamo garso stiprumo lygis, išreikštas dB(A).

D - Lipdukas, Informuojantis Apie Kélimo Tašką

Parodė, kad tai plotas gali būti naudojamas pakelti mašiną naudojant mechaninį keltuvą.

E - Ratų Komplektas Montuoti Lipdukas

Prašome žiūrėti "Montavimo Instrukcijos" skyrių šio tinklalapio už paaiškinimą.

F - Lipdukas, Informuojantis Apie Variklio Aps./Min.

Didžiausio variklio greičio padėtis

Mažiausio variklio greičio padėtis

G - "ne čia pakelti" Lipdukas

Šis aparatui, yra nėra sukonstruoti žmonėms kelti su mechaniniu keltuvo.

Savo pačių bei aplinkinių saugumo sumetimais prašome įdėmiai perskaityti ir įsidėmėti visą pateiktą informaciją apie saugumą.

Operatorius yra atsakingas už saugų šio įrenginio valdymą, todėl jis turi gerai išmanyti jo naudojimo principus. Jei nesate tikras, kaip reikėtų tinkamai ir saugiai naudoti plokštinį tankintuvą, pasikonsultuokite su savo vadovu arba Altrad Belle atstovu.

ATSARGIAI

Netinkamai prižiūrėdami arba naudodami įrenginį galite sukelti pavojų. Prieš eksploatuodami, remontuodami įrenginį ar atlikdami jo techninės priežiūros darbus, perskaitykite ir gerai įsidėmėkite šiame skyriuje pateiktą informaciją.

• Šis jrenginys yra sunkus, todėl nekelkite jo vienas, paprašykite kitų PAGALBOS arba naudokitės atitinkamu kėlimo prietaisu. Galima naudoti specialų tankintuvo transportavimo agregatą (žr. papildomą įrangą).
• Užtverkite darbo vietą ir užtikrinkite saugų atstumą iki pašalinių ar nejgaliotų asmenų.
• Dirbdamas su jrenginiu, operatorius visuomet turi naudoti asmenines apsaugos priemones (AAP) (žr. skyrių „Sveikata ir saugumas“).
• Prieš ijungdami jrenginj, jsitikinkite, ar žinote, kaip saugiai ji išjungti, jei iškiltų pavojus.
• Prieš transportuodami, perkeldami j kitą vietą ar remontuodami jrenginį, visuomet išjunkite variklj.
• Darbo metu variklis labai jkaista, todėl nelieskite jo, kol neatvės. Niekuomet nepalikite veikiančio variklio be priežiūros.
• Niekuomet nenuimkite ir neperdirbkite jokių apsaugos įrenginių, nes jie sumontuoti jūsų saugumui užtikrinti. Visuomet patikrinkite apsauginių įrenginių būklę ir saugumą; pastebėję pažeidimų arba jei šių įrenginių trūksta, NENAUDOKITE TANKINTUVO tol, kol jie nebus pakeisti ar suremontuoti.
• Nenaudokite tankintuvo, jei jaučiatės pavargę, sergate arba esate paveikti alkoholio ar vaistų.

Saugus kuro naudojimas

ATSARGIAI

Kuras yra degus skystis. Jis gali tapti rimtų sužalojimų ar turto sugadinimo priežastimi. Pildami kurą į baką, išjunkite variklį, užgesinkite visas atviras liepsnas, nerūkykite. Jei kuras išsilieja, visuomet į išvalykite.

• Norėdami pripilti kuro, išjunkite variklj ir leiskite jam atvėsti.
• Pilant kurą, NEGALIMA šalia rūkyti arba naudoti atvirą liepsną.
• Išsiliejęs kuras nedelsiant turi būti užpiltas smėliu. Jei kuro patenka ant jūsų rūbų, būtina juos visus pakeisti.
• Kurą laikykite tinkamuose ir specialiai šiam tikslui skirtuose kontineriuose, atokiai nuo karštu ir užsidegančiu šaltiniu.

Sveikata Ir Saugumas

Vibracija

Dalis vibracijos, veikiant jrenginiui, persiduoda nuo rankenos j operatoriaus rankas. Altrad Belle plokštinis tankintuvas specialiai sukurtas siekiant sumažinti rankų/rankenos vibracijos lygį. Vibracijos lygis ir naudojimo laikas (rekomenduojamas maksimalus kasdienio naudojimo laikas) nurodytas specifikacijų ir techninių duomenų lentelėje. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko.

Naudojantis jrenginiu, būtina dévēti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių bei apsauginę avalynę su plienine pirštų apsauga.

Dévékite darbo pobūdį atitinkančius rūbus. Suriškite ilgus plaukus ir nusiimkite visus papuošalus, kuriuos gali įtraukti judančios įrenginio dalys.

Dulkès

Dirbant su tankintuvu, gali susidaryti jūsų sveikatai kenksmingų dulkių. Visuomet dėvėkite specialią kaukę nuo atitinkamų dulkių.

Kuras

Nenurykite kuro ir nekvėpuokite kuro garais, saugokitės, kad jo nepatektų ant odos. Užtiškusį kurą nedelsdami nuplaukite. Jei kuro pateko į akis, išplaukite jas dideliu kiekiu vandens ir kuo skubiau kreipkitės į gydytoją.

Išsiskiriantys garai

ATSARGIAI

Iš šio įrenginio išsiskiriančios dujos yra labai nuodingos ir gali tapti net mirties priežastimi!

Nenaudokite tankintuvo patalpų viduje arba uždaroje vietoje. Patikrinkite, ar darbo vieta yra pakankamai vėdinama.

Patikrinimas Prieš Darbą

Patikrinimas prieš darba

Kiekvienąkart prieš pradėdami darbą arba po kiekvieno keturių valandų naudojimo, nesvarbu, kas išpuola anksčiau, atlikite čia aprašytą įrenginio patikrą. Išsamūs nurodymai pateikti skyriuje „Techninė priežiūra“. Aptikus bet kokį gedimą, tankintuvo naudoti negalima, kol nebus pašalinta nustatyta problema.

1. Atidžiai patikrinkite tankintuvą, ar nematyti pažeidimų. Patikrinkite, ar yra visi komponentai ir ar jie saugūs. Ypač gerai apžiūrėkite pavaros diržo apsaugą, pritvirtinta tarp variklio ir vibratoriaus.
2. Patikrinkite variklio alyvos lygi ir, jei būtina, jpilkite jos.
3. Patikrinkite variklio kuro lygi ir, jei reikia, papildykite.
4. Patikrinkite, ar nėra kuro ir tepalo nutekėjimo požymių.

Tankinimo Svarba

Pažeistas gruntas arba nauja perdanga ir asfalto danga yra porėti arba juose yra oro ertmių, kurių nesutankinus, ateityje gali kilti problemų.

1. Mašinos, judėdamos per nesutankintą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes.
2. Panašiai atsitinka ir tuomet, kai nesutankintas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.
3. Medžiagos su ertmėmis yra labiau pažeidžiamos vandens protėkio, o tai sukelia eroziją. Be to, dėl patekusio vandens danga gali esant šaltam orui išsiplėsti, o šiltuoju periodu – susitraukti. Dangos susitraukimas ir išsiplėtimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo.

Tankinimas ne tik padidina med iagos tankumą, bet ir sutvirtina ją, todėl ji gali išlaikyti didesnę apkrovą. Sumažindami oro ertmes, sumažinate ir nusėdimo riziką bei apsaugote dangą nuo pratekančio vandens poveikio – susitraukimo ir išsiplėtimo

Tankinimo specifi kacijos

Anksčiau buvo taikomi įvairūs metodai konkrečios dangos tankinimo specifikacijoms nustatyti. Buvo atsižvelgiama į tokius veiksnius kaip medžiagos savybės, sluoksnio storis, slėgis, vibracija bei judesių skaičius. Geriau išsiaiškinus tankinimo darbų specifiką, pateiktos naujos tankinimo specifikacijos. Šiuolaikinės specifikacijos yra Jungtinės Karalystės NRSWA (naujo kelių ir gatvių tvarkymo darbų įstatymo) dalis. Civiliniai inžinieriai dabar šias specifikacijas taiko siekdami užtikrinti geresnius tankinimo rezultatus visose darbo vietose.

Taikymas

Taikymo sritys/medžiagos skirstomos j tris kategorijas:

1. Sukibusios medžiagos (ma, iau nei 20% granuliuotumo), pvz., molis, dumblas ir kietas gruntas.
2. Granuliuotos medžagos (daugiau nei 20% granuliuotumo), pvz., tvirtas granuliuotas paviršius, smėlis ir purus gruntas.
3. Bituminės medžiagos, pvz., asfaltas (gudronuota skaldos danga), šaltas asfaltbetonis (bituminės emulsijos produktai).

ATSARGIAI

Netinkamai eksploatuojamas jrenginys gali sukelti pavojų. Prieš eksploatuodami, remontuodami jrenginį ar atlikdami jo techninės priežiūros darbus, perskaitykite ir gerai įsidėmėkite šiame skyriuje pateiktą informaciją.

Honda GX160 Benzinas Variklis

1. Nuimkite kuro bako kaištj iki galo pasukdami kuro IJUNGIMO/IŠJUNGIMO (ON/OFF) svirtj j dešinę.
2. Jei pradedate dirbti šaltu varikliu, droselinę sklendę pasukite i IJUNGIMO padėtį (ON) iki galo pasukdami droselinės sklendės svirtį i kaireę. Jei pradedate dirbti esant įšilusiam varikliui, droselinės sklendės paprastai atidaryti nereikia, tačiau, jei variklis yra atvėsęs, droselinė sklendė turi būti atidaryta iki pusės.
3. Pasukite variklio IJUNGIMO/IŠJUNGIMO (ON/OFF) pagal laikrodžio rodyklę iki I padėties.
4. iki galo pasukdami droselio svirti i dešinę, nustatykite droseli i tuščiosios eigos režimą. Nejunkite variklio esant iki galo nustatytam droseliui, nes jjungus varikli tankintuvas iškart ims vibruoti.
5. Neištraukite starterio troso iki galo; starterio rankeną traukite staigiu judesiu.
6. Kartokite tol, kol užvesite variklj.
7. Jei po kelių bandymų nepavyksta užvesti variklio, peržiūrėkite gedimų pašalinimo instrukcijas.

8. Atjunkite kuro tiekimą.

9. Viena ranka stipriai laikykite jrenginio valdymo rankeną, o kita ranka suimkite atšokančią starterio rankeną. Traukite starterį tol, kol pajusite variklio pasipriešinimą, tada atleiskite starterį.

10. Užvedę varikli, pamažu nustatykite droselinės sklendės svirtį i IŠJUNGIMO (OFF) padėtį, pasukdami ją į dešinę.

11. Norėdami sustabdyti variklj, nustatykite droselį i tuščiosios eigos režimą ir pasukite variklio IJUNGIMO/IŠJUNGIMO (ON/OFF) jungiklj prieš laikrodžio rodyklę į 0 padėtį.

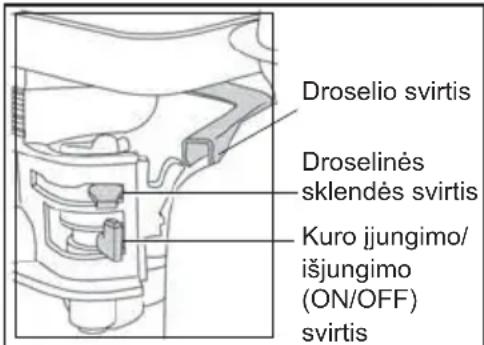

Droselio svirtis Droselinės sklendės svirtis Kuro jungimo/ išjungimo (ON/OFF) svirtis

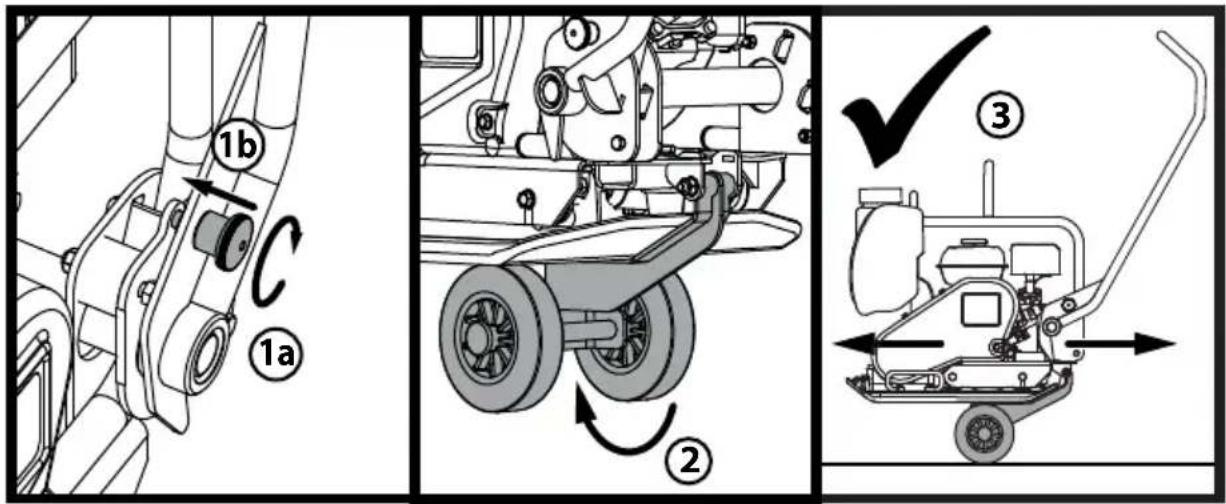

- Tankintuvo transportavimas i darbo vieta

Jei naudojate nuimamą transportavimo mechanizmą jrenginiui gabenti, palenkite tankintuvą i priekį, kad pakeltumėte transportavimo ratus nuo žemės. Paslinkite transporterio rėmą atgal, o po to išilgai ir atkabinkite jį nuo tankintuvo galinės dalies. Padėkite transporterio rėmą i saugią vietą ir laikykite iki kol vėl jo prireiks. Jei naudojate jrenginį su pritvirtintu transporteriu, palenkite jrenginį i priekį, truktelkite transporterį i priekį ir atgal, nuleiskite jrenginį ant žemės ir užfiksuokite transporterį pakeltoje padėtyje. Jei norėdami pastatyti tankintuvą naudojate kėlimo įrangą, patikrinkite, ar kėlimo įranga turi nustatytą DAL (darbinės apkrovos ribą), atitinkančią tankintuvo svorį (žiūrėkite Techniniai duomenys skyrių mašinos numerio). Reikiamas grandines arba diržus tvirtinkite TIK prie kėlimo tvirtinimo vietos tankintuvo viršutinėje dalyje.

- Jei prie tankintuvo yra pritvirtinta vandens purškimo sistema ir ji yra reikalinga atitinkamam darbui atlikti, patikrinkite, ar uždaryta vandens išleidimo sklendė, tada jpilkite j vandens indą švaraus vandens.

- Atlikę patikrą, nurodytą skyrelyje „Patikrinimas prieš darba“, galite jjungti variklj.

Altrad Belle PCx serijos tankintuvai turi išcentrinę sankabą, kuri leidžia varikliui dirbti tuščiaja eiga neveikiant vibratoriui. Padidėjus variklio apsukų skaičiui, įsijungia sankaba ir aktyvuoja vibratorių. Kad variklis tinkamai veiktų, turi būti variklio greitis turi būti nustatytas ties maksimalia padala.

- Nustatykite droselį i maksimalią padėtį, o tankintuvą valdykite arba jo kryptį keiskite naudodamiesi valdymo rankena.

Vibratorius sąlygos ne tik bazinės plokštės vibravimą, bet ir jos judėjimą i priekį. Atlikdami įprastą darbą, tankintuvo nespauskite – leiskite jam judėti savu tempu. Įrenginio eigos greitis priklauso nuo tankinamo paviršiaus būklės.

Jei tankinamas paviršius yra nuokalnéje, ypač reikėtų kontroliuoti tankintuvo judėjimo kryptį. Jei būtina, naudokite atitinkamą prie tankintuvo važiuoklės žemiausios vietos pritvirtintą lyną, leidžiantį perimti dalį tankintuvo svorio. Dirbdami nuokalnéje (judėdami į viršų ar žemyn) nestatykite įrenginio skersai.

- Tankinkite paviršių sistemingai, kol pasieksite reikiamą rezultatą.

Jei reikia sutankinti keletą skirtingų dangos sluoksnių, tankinkite kiekvieną sluoksnį atskirai.

- Jei norite sustabdyti tankintuvo vibraciją, nustatykite droselį i tuščiosios eigos režimą.

Problema Priežastis Sprendimas
Neužsiveda variklis.	Į variklj nepatenka kuras.	Nuimkite kuro bako kaištį.
		Įpilkite kuro.
	Išjungtas variklis.	Įjunkite variklj.
	Užsiterše degimo žvakė.	Išvalykite žvakės tarpą ir vėl ją įstatykite.
	Šaltas variklis.	Uždarykite droselinę skelndę.
	Užsisiurbė variklis.	Honda: atidarykite droselinę sklendę, iki galo atidarykite droselį, traukite atšokantį starterį, kol užsives variklis.
Variklis vis dar neužsiveda. Didelis gedimas		Susisiekite su atstovybės arba Altrad Belle darbuotojais.
Įrenginys nevibruoja.	Per mažos variklio apsukos.	Nustatykite variklio greičio reguliatorių į didžiausio greičio padėtį
	Atsilaisvinęs pavaros diržas.	Sureguliuokite diržo įtempimą.
	Užsiteršęs oro filtras.	Išvalykite arba pakeiskite oro filtrą.
	Pavaros gedimas	Susisiekite su atstovybės arba Altrad Belle darbuotojais.
	Vibratoriaus gedimas
Asfaltas limpa prie plokštės.	Nepakankamai sutepama.	Naudokite vandens purškimo sistemą.
Pažeisti grindinio blokai.	Plokštė teisiogiai liečiasi su medžiaga.	Naudokite tvirtinimo padėklą.
Bituminis paviršius trūkinėja (skyla).	Per didelis sutankinimas.	Nuimkite ir iš naujo padenkite.
Per mažas judėjimo greitis (plokštė grimzta).	Per didelis sluoksnio storis. Pašalinkite medžiagos dalį.
	Per didelis arba per mažas drėgmės kiekis.	Pašalinkite medžiagą ir sureguliuokite.

Techninė priežiūra

Techniné Priežiūra

Altrad Belle PCX serijos vienkrypčiai plokštiniai tankintuvai sukurti taip, kad sklandžiai veiktų ilgus metus ir nekeltų jokių rūpesčių. Nepaisant to, labai svarbu reguliariai atlikti šiame skyriuje aprašytus techninės priežiūros darbus.

Visus pagrindinius techninės priežiūros bei remonto darbus rekomenduojama patikėti patvirtintam Altrad Belle atstovui. Visuomet naudokite originalias Altrad Belle dalis. Naudodami neoriginalias dalis galite netekti garantijos.

Prieš atliekant bet kokius jrenginio priežiūros darbus, būtina išjungti variklj. Jei dirbate su benzininiu varikliu varomu jrenginiu, atjunkite aukštos įtampos laidą nuo degimo žvakės. Jei dirbate su dyzeliniu varikliu varomu jrenginiu, patikrinkite, ar išjungiklis yra stop padėtyje. Visuomet pastatykite tankintuvą ant lygios vietos, kad galėtumėte tiksliai nustatyti bet kokių skysčių lygį. Naudokite tik rekomenduojamus tepalus (žr. lentelę kitame puslapyje).

Pradinis periodas

Kai pradedate pirmą kartą naudoti naują tankintuvą, būtinai pakeiskite variklio alyvą po pradinio naudojimo periodo (žr. variklio naudojimo instrukcijas). Vibratoriaus ašies dėžės alyva keistina po pirmųjų 100 valandų naudojimo, po to kas 500 darbo valandų. Iššamesnė informacija apie vibratoriaus ašies dėžės tepalo keitimą pateikta skyriuje „Vibratorius”. Diržo įtemptumas turi būti tikrinamas kas 4 darbo valandas.

Pavaros Diržas

Nuimkite diržo apsaugą ir patikrinkite diržo įtempimą lengvai paspausdami pirštu diržo viršų, kuo arčiau centro tarp variklio pavaros ir vibratoriaus skriemulio. Diržo nuokrypis turėtų būti 5-10 mm. Jei reikia sureguliuoti diržo įtemptumą, atsukite keturis variklio tvirtinimo varžtus, kad galėtumėte pajudinti variklį. Sureguliuokite variklio padėtį sukdami įtempimo varžtą pagal laikrodžio rodyklę ir taip labiau įtempdami diržą; sukant prieš laikrodžio rodyklę diržo įtempimas bus sumažintas. Sureguliavę priver, kite variklio tvirtinimo varžtus ir dar kartą patikrinkite diržo įtempimą. Galiausiai pakeiskite diržo apsaugą ir patikrinkite, ar ji saugiai ir tinkamai pritvirtinta.

Iprastiniai techninės priežiūros darbai		po pirmuju 4 valandų	pirmaji mėnesį po 20 h	po 3 mėn. / 50 h	po 6 mėn. / 100 h
Variklio alyva	Patikrinkite lygį	√
	Keitimas		√		√
Oro fi ltras	Patikrinkite / išvalykite		√		√
	Keitimas, jei būtina/kas 12 mėn.
Degimo žvakė Keitimas					√
Pavaros diržas ľvarža		√ √	√

Alyvos/kuro tipas ir kiekis – degimo žvakės tipas

	Alyvos tipas Kiekis Kuro tipas Talpa				Degimožvakės tipas	Tarpas tarpelektrodų (mm)
Benzininis Honda GX100 S.A.E.	10W 30 0.6 I Neetiliuotas 3.6 I				BM6ES arbaBPR6ES	0.6 - 0.7
Vibratorius	S.A.E. 10W 40	0.3 I	Nenustatyta	Nenustatyta	Nenustatyta	Nenustatyta

Kaištis Tarpiklis Normalus Lygis Apatinė Dalis Sriegio

Vibratorius

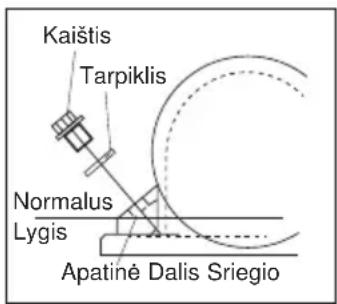

Išimkite visą kaištį su tarpikliu, patikrinkite, ar alyvos lygis siekia sriegio apatinę dalį alyvos kaiščio angoje. Jei reikia, jpilkite atitinkamos alyvos (žr. lentelę).

Grindinio Trinkelémis

Tvirtinimo padėklas skirtas naudoti plūkiant kelio dangos plokštes ir grindinio plytas. Tačiau jis nenaudotinas atliekant standartinius tankinimo darbus.

Prieš montuodami, patikrinkite, ar jūsų turimas tvirtinimo padėklas yra tinkamo dydžio ir reikiamo tipo.

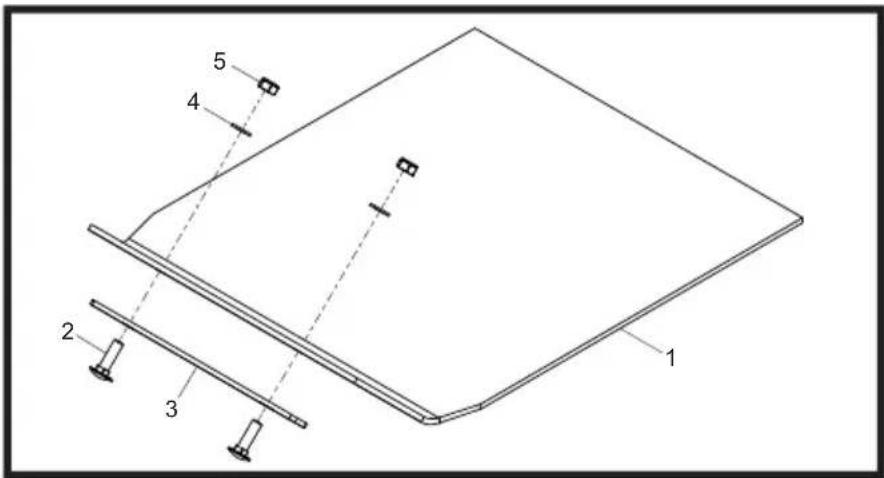

Jei norite sumontuoti tvirtinimo padėklą (1), padėkite jį po plokšte – žiūrėkite, kad tvirtinimo angos sutaptų su bazinės plokštės priekinės dalies angomis. Tvirtinamieji varžtai su kvadratine galvute (2) turi būti perkišti per fi ksavimo juostą (3), tada per padėklą (1) ir galiausiai per bazinę plokštę. Jie tvirtai priveržiami su veržle (5) ir poveržle (4). Priveržkite iki 50nm.

1 2 3 4 5

Transporterio Mechanizmas

Naudodamasis transporterio mechanizmu, operatorius gali be didelių pastangu perkelti tankintuvą i darbo vieta.

1. Pasukite rankeną sagties rankenėle verstis rankenos sklasčio ir užrakinti rankenos.
2. Kai rankena yra užrakintas i vietą, išleisti rato komplektas ir pastumti po pagrindo plokštės.
3. su rankenėle dar užrakintoje i vietą, mašina yra paruoštas būti gabenami rato rinkinys.

Naujam Altrad Belle PCX tankintuvui su vienkrypte plokšte suteikiama vienerių metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gaminį. Altrad Belle garantija taikoma atsiradus konstrukcijos, medžiagų arba gamybos defektams.

Altrad Belle garantija negalioja tokiais atvejais:

1) kai jrenginys sugenda dėl netinkamo ar aplaidaus jo naudojimo, jį numetus arba atsiradus panašiems gedimams dėl gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukcijų nesilaikymo;
2) jei pakeitimai, papildymai ar remontas atliekamas ne Altrad Belle atstovų ar jų įgaliotų asmenų;
3) esant transportavimo ar gabenimo bet koku transportu iki ir iš Altrad Belle arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;
4) medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar keičiant gaminio dalis dėl natūralaus nusidėvėjimo.

Žemiau išvardytiems komponentams garantija netaikoma:

• pavarų diržams;
• variklio oro fi ltrui;
• variklio degimo žvakei.

Altrad Belle ir/arba jų įgalioti atstovai, vadovai, darbuotojai ar draudikai neprisiima atsakomybės už gedimus, nuostolius ar išlaidas, tiesiogiai ar kitaip atsiradusius dėl nemokėjimo naudotis gaminiu.

Paraiškos dėl garantijos

Visos paraiškos dėl garantijos pirmiausia turi būti perduotos Altrad Belle atstovams telefonu, faksu, el. paštu arba paprastu paštu:

Paraiškos dėl garantijos:

Garantijos Registracija

Siekdami pagerinti „ALTRAD Belle“ įmonės rodiklius aplinkosaugos srityje, pradėjome taikyti garantijos registraciją internetu. Registracijos puslapį mūsų interneto svetainėje galima rasti adresu:

http://www.bellegroup.com/index.php?p=warranty_registration

I registracijos puslapi galima patekti ir savo išmaniuoju telefonu nuskenavus QR (Quick Response) kodą.
