Produkto tipas	Atbulinė vibracinė plokštė
Prekės ženklas	Altrad (BELLE)
Modelis	RPC 60/80D
Variklis	Hatz 1D81Z dyzelinis
Variklio galia	15,0 AG / 11,0 kW
Variklio sūkiai	3000 aps./min
Svoris	475 kg
Sutankinimo jėga	1773 kg/m²
Išcentrinė jėga	60 kN
Dažnis	70 Hz
Maksimalus nuolydis	20°
Maksimalus važiavimo greitis	25,5 m/min
Vibracija (3 ašys)	6,48 m/s²
Garso lygis	109 dB(A)
Matmenys (I × P × A)	1322 × 700 × 945 mm
Kuro bakas	10 L (dyzelinas BS2869)
Variklio alyva	SAE 10W30, 1,8 L
Pavarų dėžės alyva	SAE 75W90, 1,2 L
Hidraulinė alyva	Shell Tellus 32 arba Fuchs Renolin MR520, 0,2 L
Važiuoklės medžiaga	Plienas
Apatinė plokštė	Plienas
Rankena	Plienas su poliuretano putų rankena
Kėlimo žiedas	Taip
Sankaba	Išcentrinė
Garantija	12 mėnesių

Dažnai užduodami klausimai - BELLE RPC 60/80D ALTRAD

Kaip užvesti Hatz dyzelinį variklį ant BELLE RPC 60/80D vibracinės plokštės?

Rankiniam paleidimui patraukite dekompresijos svirtelę iki galo, penkis kartus pasukite rankeną, tada ryžtingai sukite. Elektriniam paleidimui pasukite raktelį į padėtį „Il“ ir atleiskite, kai variklis užsiveda. Įsitikinkite, kad stabdymo svirtis yra įjungimo padėtyje, o droselio svirtis – START padėtyje.

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite SAE 10W30 alyvą (1,8 L). Prieš kiekvieną naudojimą patikrinkite lygį matuokliu, varikliui išjungus ir esant lygioje vietoje. Jei reikia, papildykite neviršydami maksimalios žymos.

Kaip sureguliuoti pavaros diržo įtempimą?

Nuimkite apsauginį dangtelį. Paspauskite diržo viduryje: jis turėtų judėti 10–15 mm. Jei reikia, atlaisvinkite įtempimo įtaiso varžtus, paslinkite atramą, kad sureguliuotumėte, tada vėl priveržkite varžtus.

Kokios rekomenduojamos asmeninės apsaugos priemonės?

Dėvėkite apsauginius akinius, pirštines, ausines (garso lygis 109 dB(A)), dulkių kaukę, plieniniais antgaliais batus ir tinkamą aprangą. Pridėkite ilgus plaukus ir nuimkite papuošalus.

Vibracinė plokštė nejuda pirmyn, ką daryti?

Pirmiausia patikrinkite hidraulinės alyvos lygį (per daug alyvos gali sulėtinti judėjimą pirmyn). Jei reikia, išleiskite orą iš sistemos. Jei problema išlieka, kreipkitės į savo Altrad Belle platintoją.

Kaip išleisti orą iš hidraulinės sistemos?

Padėkite mašiną horizontaliai, nuimkite užpildymo dangtelį, pripilkite iki maksimalaus lygio. Lėtai pumpuokite rankeną atbuline eiga, kol lygis nukris, tada vėl pripilkite. Tęskite, kol pajusite pasipriešinimą ir rankena užsiblokuos atbuline eiga. Užsukite dangtelį ir išbandykite.

Koks yra naujos mašinos įvažinėjimo laikotarpis?

Po pirmųjų 4 naudojimo valandų patikrinkite diržo įtempimą. Pakeiskite variklio alyvą po pradinio įvažinėjimo laikotarpio (žr. variklio vadovą). Hatz varikliui laikykitės gamintojo rekomendacijų.

Kaip saugiai pakelti vibracinę plokštę?

Naudokite tik tam skirtą kėlimo žiedą. Įsitikinkite, kad kėlimo įranga turi pakankamą talpą (svoris 475 kg). Pritvirtinkite tinkamas grandines ar diržus prie žiedo. Niekada nekelkite vienas, paprašykite pagalbos arba naudokite kėlimo įrenginį.

Mašina vibruoja netolygiai, galima priežastis?

Tai gali kilti dėl pažeistų silentblock (lanksčių atramų). Pakeiskite keturias plieno ir gumos atramas. Taip pat patikrinkite, ar visi apsauginiai dangteliai yra tinkamai uždėti.

Kur rasti atitikties deklaraciją?

Atitikties deklaracija pateikiama instrukcijos pradžioje. Ji nurodo, kad prietaisas atitinka Europos direktyvas (2006/42/EB, 2014/30/ES ir kt.). Ją pasirašė Belle Group Sheen UK generalinis direktorius.

NAUDOJIMO INSTRUKCIJA BELLE RPC 60/80D ALTRAD

Mes, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, patvirtinu, kad jei produktas, kaip aprašyta šio sertifikato pirkti iš leidžiama Altrad Belle frakcijos atstovas pagal EEB, jis atitinka šiuos EEB direktyvas: 2006/42/CE (ši direktyva pakeičia Direktyvą 98/37/EB), elektromagnetinio suderinamumo direktyvos 2014/30/UE (su pakeitimais, padarytais 89/336/EEB, 92/31/EEB, 93/68 EEB ir 2004/108/CE). Elektros ir elektroninės įrangos atlieku (EEJ atlieku), 2012/19/UE (su pakeitimais, padarytais 2002/96/CE), Žemosios įtampos įrangos direktyvą 2014/35/UE (su pakeitimais, padarytais 2006/95/CE), LST EN ISO 12100-1:2003 Mašinų sauga ir susiję darnieji standartai, jei taikytina. Triušmo emisija neatitinka Direktyvos 2000/14/EB VI priede UN 2005/88/EB, už mašinos pagal 12 straipsnio nuostatas, notifikuotoji istaiga yra AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Triušmo Techniniai failai vyks Ray Neilson Belle grupės buveinės adresu, kuris nurodytas aukščiau.

Data deklaracijos - 2003

Ši naudojimo instrukcija parengta siekiant jums padėti saugiai naudoti ir prižiūrėti presą. Ši instrukcija yra skirta preso pardavėjams ir naudotojams.

Pratarmè

Skyriuje „Irenginio aprašymas“ aprašyta irenginio schema ir jo valdymo principai.

Skyriuje „Aplinka” pateikiami nurodymai, kaip aplinkai nekenksmingu būdu išrūšiuoti išmetamo aparato dalis.

Skyriuose „Bendros saugumo priemonės“ ir „Sveikata ir saugumas” aiškinama, kaip saugiai naudotis įrenginiu ir apsaugoti aplinkinius.

Skyriuje „ljungimo ir išjungimo tvarka” aiškinama, kaip jjungti ir išjungti jrenginį.

„Gedimų apžvalgoje“ pateikta informacija padės jums įveikti problemas, kurių gali iškilti eksploatuojant įrenginį.

Skyriuje „Techninė apžiūra ir remontas” aptariami bendri techninės priežiūros ir remonto darbai.

Skyriuje „Garantija” pateikta informacija apie garantijos taikymo sąlygas ir pretenzijų pateikimo procedūrą.

Skyriuje „Atitikties deklaracija” nurodyti standartai, kuriais remiantis buvo pagamintas jrenginys.

Šioje instrukcijoje surašyta informacija, į kurią reikia atkreipti ypatingą dėmesį, pateikta kaip pastabos atitinkamai jas paženklinant:

ATSARGIAI

Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti.

ISPÉJIMAS

Operatoriaus gyvybei gresia pavojus.

lspèjimas

ISPÈJIMAS

Prieš pradėdami naudoti ar remontuoti ši įrenginį, ĮDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.

JSIDĖMĖKITE visas saugaus įrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remonta.

(Gerai jsidémékite: prieš jjungdami jrenginj, pasitikrinkite, ar žinote, kaip reikia jj išjungti, jei kiltų problemų.)

VISUOMET naudokite tinkamas asmenines apsaugos priemones.

JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS I SAVO KONSULTANTĄ ARBA SUSISIEKITE SU „BELLE” GRUPE.

Turinys

Kaip naudotis šia instrukcija 134

lspèjimas 134

Irenginio aprašymas 135

Techniniai duomenys....135

Su presavimu susijusios priešastys....135

Bendros saugumo priemonės....136

Sveikata ir saugumas 136

Saugumo patikrinimas prieš darbą....137

ljungimo ir išljungimo procedūra.... 137 - 138

Naudojimo Instrukcijos ....138

Aplinkosauga....139

Gedimų apžvalga....139

Techninė priežiūra ir remontas 140 - 141

Garantija....141

CE sertifikatas ....4

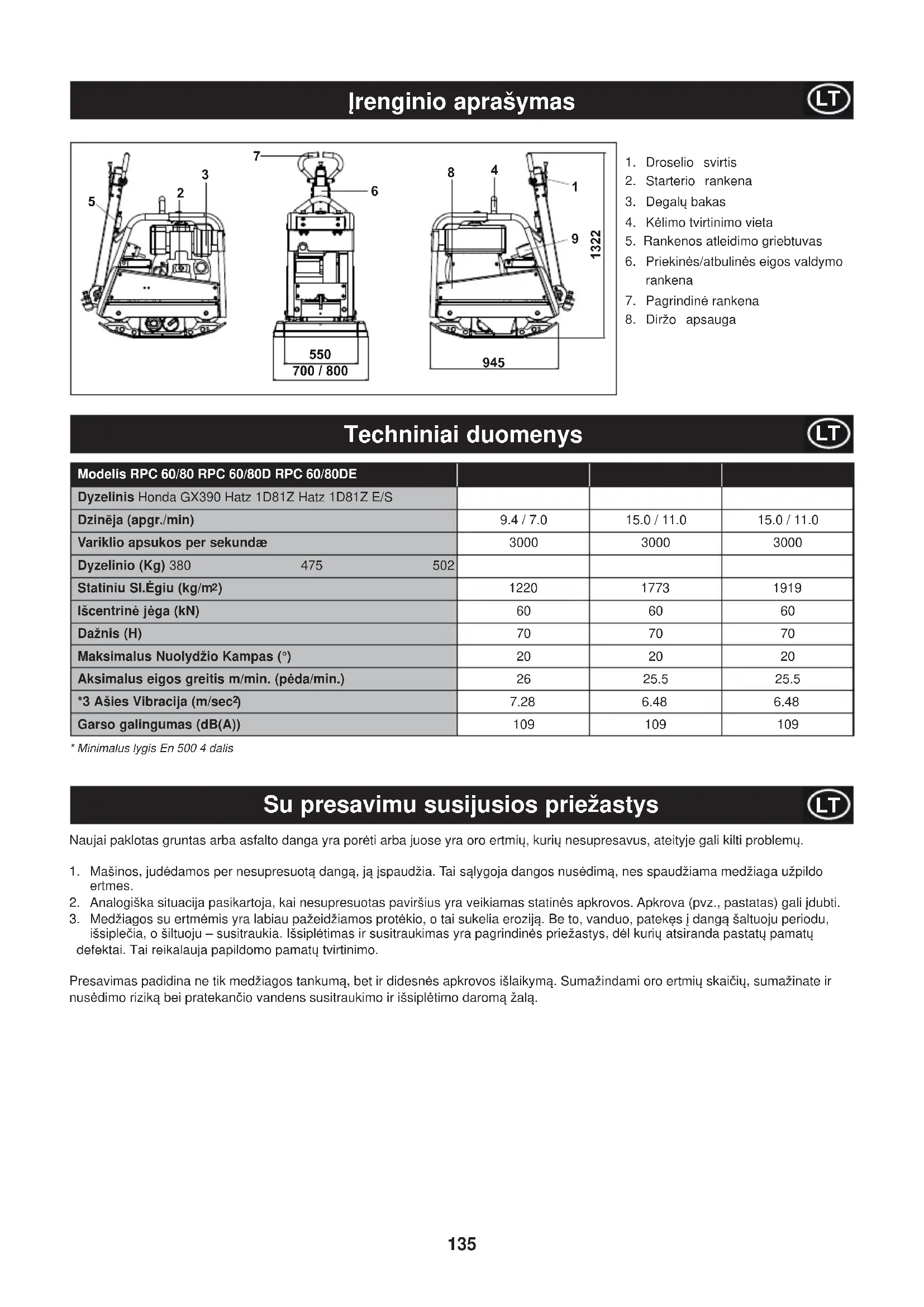

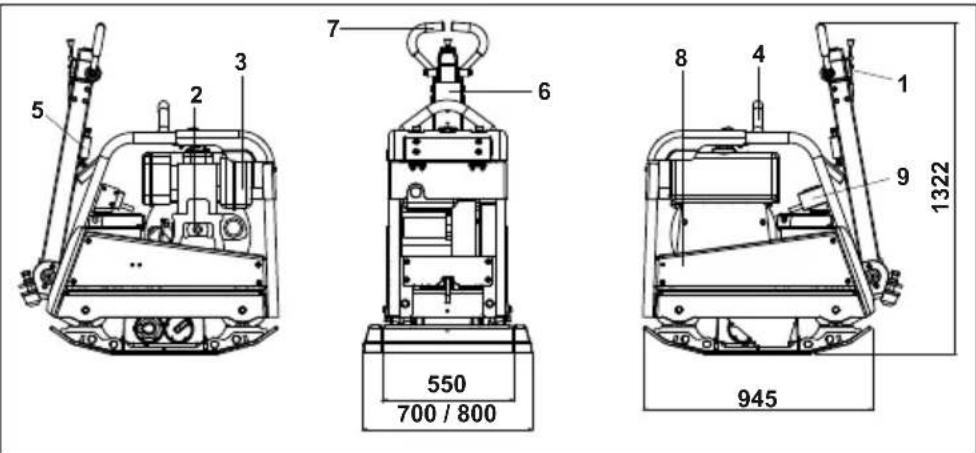

5 2 3 7 6 8 4 1 9 1322 550 700 / 800 945

1. Droselio svirtis
2. Starterio rankena
3. Degalų bakas
4. Kélimo tvirtinimo vieta
5. Rankenos atleidimo griebtuvas
6. Priekinės/atbulinės eigos valdymo rankena
7. Pagrindinė rankena
8. Diržo apsauga

Techniniai duomenys

Modelis RPC 60/80 RPC 60/80D RPC 60/80DE
Dyzelinis Honda GX390 Hatz 1D81Z Hatz 1D81Z E/S
Dzinēja (apgr./min)	9.4 / 7.0	15.0 / 11.0	15.0 / 11.0
Variklio apsukos per sekundæ	3000	3000	3000
Dyzelinio (Kg) 380 475 502
Statiniu Sl.Ėgiu (kg/m2)	1220	1773	1919
Išcentrinė jėga (kN)	60	60	60
Dažnis (H)	70	70	70
Maksimalus Nuolydžio Kampas (°)	20	20	20
Aksimalus eigos greitis m/min. (pėda/min.)	26	25.5	25.5
*3 Ašies Vibracija (m/sec ^2 )	7.28	6.48	6.48
Garso galingumas (dB(A))	109	109	109

* Minimalus lygis En 500 4 dalis

Su presavimu susijusios priežastys

Naujai paklotas gruntas arba asfalto danga yra porėti arba juose yra oro ertmių, kurių nesupresavus, ateityje gali kilti problemų.

1. Mašinos, judėdamos per nesupresuotą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes.
2. Analogiška situacija pasikartoja, kai nesupresuotas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.
3. Medžiagos su ertmėmis yra labiau pažeidžiamos protėkio, o tai sukelia eroziją. Be to, vanduo, patekęs į dangą šaltuoju periodu, išsiplečia, o šiltuoju – susitraukia. Išsiplėtimas ir susitraukimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo.

Presavimas padidina ne tik medžiagos tankumą, bet ir didesnės apkrovos išlaikymą. Sumažindami oro ertmių skaičių, sumažinate ir nusėdimo riziką bei pratekančio vandens susitraukimo ir išsiplėtimo daromą žalą.

Jūsų ir aplinkinių saugumo sumetimais prašome įdėmiai perskaityti šias saugumo taisykles. Dirbantis su įrenginiu asmuo turi patvirtinti, kad jis suprato ir įsidėmėjo darbo saugos taisykles. Jei jūs abejojate, ar saugiai ir tinkamai naudojate įrenginį, kreipkitės į skyriaus vadovą arba Altrad Belle.

ATSARGIAI

Netinkamai naudojant jrenginį gali kilti pavojus. Prieš naudodamiesi jrenginiu ir prieš atlikdami priežiūros ir remonto darbus, perskaitykite ir jsidėmėkite šią informaciją.

• Šis jrenginys yra sunkus ir neturėtų būti keliamas be kitų pagalbos, todėl, norėdami pakelti jrenginį, pasitelkite ką nors į pagalbą arba naudokite atitinkamą kėlimo įrangą.
• Atitverkite darbo vietą, neleiskite, kad i ją patektų pašaliniai asmenys.
• Naudojantis jrenginiu būtina dévēti tinkamas AAP (asmenines apsaugos priemones) (žr. Sveikata ir saugumas).
• Prieš jjungdami (ON padėtis) šį įrenginį, pasitikrinkite, ar žinote, kaip jį saugiai išjungti (perjungti į OFF padėti).
• Prieš transportuodami, perkeldami arba remontuodami jrenginj, visuomet išjunkite variklj (perjungite j OFF padėtį).
• Dirbdamas variklis labai jkaista, todėl nelieskite jo, kol neatvės.
  Nepalikite neprižiūrimo/veikiančio variklio.
• Nenuimkite apsauginių dalių – jos skirtos jūsų apsaugai užtikrinti.
  Visuomet patikrinkite apsaugos dalių būklę ir saugumą. Jei apsaugos dalys pažeistos arba jų nėra, nenaudokite preso, kol jos nebus suremontuotos arba pakeistos.
• Nenaudokite preso, jei sergate, esate pavargę, išgėrę alkoholio arba vartojote narkotikų.

ATSARGIAI

Benzinas lengvai užsidega, todėl jis gali būti pavojingas jūsų sveikatai ir nuosavybei. Pildydami benzino baką, išjunkite variklj, užgesinkite bet kokią atvirą ugnį ir nerūkykite. Visuomet išvalykite išsiliejusį benziną.

• Prieš pildami degalus, išjunkite variklj ir leiskite jam atvěsti.
  • Pildami degalus nerūkykite ir užgesinkite bet kokia atvirą ugnj.
• Išsiliejusius degalus tuoj pat pašalinkite naudodami smėlj. Jei degalai išsiliejo ant jūsų drabužių, pasikeiskite juos.
• Degalus laikykite specialiame šiam tikslui skirtame konteineryje, nustatytoje vietoje, toliau nuo įkaitusių ir kibirkščiuojančių šaltinių.

Sveikata ir saugumas

Vibracija

Dalis vibracijos, veikiant jrenginiui, persiduoda nuo rankenos j operatoriaus rankas. Belle grupės presai sukurti, siekiant sumažinti persiduodančią vibraciją. Informacijos apie vibracijos lygį ir jrenginio naudojimo laiką (rekomenduotiną maksimalų darbo laiką) ieškokite skyrelyje Techninės sąlygos/duomenys. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko.

AAP (asmeninės apsaugos priemonės)

Naudojantis jrenginiu, būtina dévēti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių bei apsauginę avalynę su pirštų apsauga.

Dévékite darbo pobūdį atitinkančius rūbus. Suriškite ilgus plaukus ir nusiimkite visus papuošalus, kuriuos gali įtraukti judančios įrenginio dalys. Saugokitės, kad ant odos nepatektų cemento.

Dulkès

Presuojant atsiranda dulkių, kurios kelia grėsmę sveikatai. Visuomet užsidenkite veidą apsaugine kauke.

Degalai

Nenurykite benzino arba nejkvėpkite benzino garų, saugokitės, kad ant odos nepatektų benzino. Tuoj pat nuvalykite išsiliejusį benziną. Jei benzino pateko į akis, išskalaukite jas kuo didesniu kiekiu vandens ir kreipkitės pagalbos į medikus.

Išmetamosios dujos

ISPÉJIMAS

Šio jrenginio išmetamosios dujos yra itin nuodingos ir yra pavojingos gyvybei!

Nedirbkite su presu uždarose patalpose, patikrinkite, ar darbo vieta yra tinkamai vėdinama.

Saugumo patikrinimas prieš darba

Patikrinimas prieš paleidžiant variklj

Šis patikrinimas turi būti atliekamas kiekvieną kartą prieš pradedant darbą arba po to, kai įrenginys buvo naudojamas keturias valandas. Išsamesnės informacijos ieškokite skyriuje Techninės priežiūra. Nustačius defektus, presas neturi būti naudojamas, kol defektai nebus pašalinti.

1. Kruopščiai patikrinkite, ar presas nėra pažeistas. Patikrinkite, ar yra visi komponentai, ar jie saugūs naudoti. Atkreipkite ypatingą dėmesį j diržo apsaugą.
2. Patikrinkite variklio tepalų lygį ir hidraulinės alyvos lygį. Papildykite tiek, kiek reikia.
3. Patikrinkite degalų lygį ir papildykite tiek, kiek reikia.
4. Patikrinkite, ar nėra degalų arba tepalų nuotėkio.

ljungimo ir išjungimo procedūra

Benzininis Honda variklis

1. Iki galo perjungdami degalų ON/OFF (jjungti/išjungti) svirtį į dešinę, atidarykite degalų čiaupą.
2. Jei jungimo momentu variklis yra šaltas: iki galo perstumdami droselinės sklendės svirtį į kairę, nustatykite droselį į ON (jjungti) padėtį. Jei jungimo momentu variklis yra įkaitęs: nereikia perkelti droselinės sklendės, nebent variklis yra atvėsęs – tuomet būtinas dalinis perkėlimas.
3. Sukdami pagal laikrodžio rodyklę variklio ON/OFF (jjungti/išjungti) jungiklj, nustatykite poziciją.

4. Iki galo perstumdami droselio svirti i dešinę, nustatykite jj i tuščiosios eigos pozicija. Nejunkite variklio, kai droselis nustatytas i pilnos eigos poziciją presas pradeda veikti iškart jjungus variklj.

5. Viena ranka laikykite valdymo rankenos griebtuvus, kita ranka patraukite atitraukiamo starterio rankeną . Traukite tol, kol pajusite variklio pasipriešinimą, po to leiskite starteriui grjžti i pradinę padėtį.

6. Stengdamiesi neištraukti iki galo starterio troso, smarkiai truktelėkite starterio rankeną.

7. Kartokite šiuos veiksmus, kol užsives variklis.

8. Užsivedus varikliui, pamažu, perkeldami droselinės sklendės svirtį i dešinę, nustatykite ją i OFF (išjungti) poziciją.

9. Jei po keleto mėginimų variklis neužsiveda, žr. skyrių Gedimų apžvalga.

10. Norėdami sustabdyti variklj, nustatykite droselį i tuščiosios eigos poziciją ir prieš laikrodžio rodyklę pasukite variklio ON/OFF (jjungti/išjungti) jungiklj i O poziciją.

11. Išjunkite degalų tiekimo funkcija.

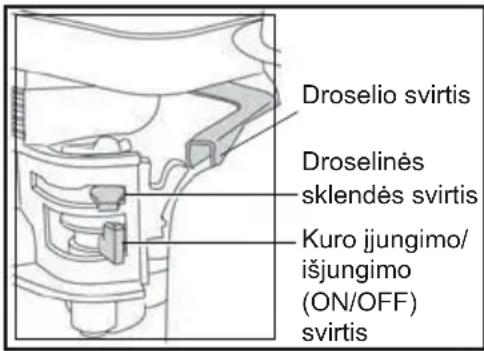

Droselio svirtis Droselinės sklendės svirtis Kuro jjungimo/ išjungimo (ON/OFF) svirtis

Dyzelinis Hatz variklis (paleidimo rankena)

1. Jei jmanoma, atjunkite variklj nuo varomosios jrangos. Papildomą jrangą laikykite tam skirtoje vietoje.
2. Laikydamiesi reikalavimų, nustatykite greičio valdymo svirtį į padėtį tarp START (paleisti) ir max. START (paleisti maksimaliu greičiu).
3. Patikrinkite, ar veikia stabdymo svirtis (jei jmontuota).
4. Pasukite slėgio mažinimo svirtį, kol ši sustos. Šioje pozicijoje jjungiamas automatinio slėgio mažininimo funkcija ir galima u. vesti variklj.
5. Norėdami padidinti slėgį (veikiant automatiniam slėgio mažinimo įtaisui), 5 kartus pasukite rankeną.
6. Abiem rankomis suimkite paleidimo rankeną ir truktelėkite ją. Maksimalus variklio apsukų skaičius turi būti pasiektas per laiką, kol slėgio mažinimo svirtis sugrįš į,0' poziciją. Užvedus varikljį, ištraukite paleidimo rankeną iš kreipiamosios įvorės.
7. Jei variklis sproginėja (nepakankamai stipriai pasukta rankena), atlaisvinkite rankeną ir sustabdykite variklj.
8. Norėdami iš naujo paleisti variklj, palaukite, kol jis sustos, o po to pakartokite paleidimo veiksmus.

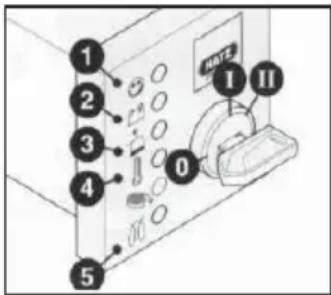

Dyzelinis Hatz variklis (elektrinis paleidimas)

1. Nustatykite slėgio reguliavimo svirtį j ,O' padėtį, jjunkite perjungiklį ir pasukite jį ,I' poziciją (užsidega baterijos įkrovos ir alyvos slėgio signalinės lemutės).
2. Pasukite paleidimo jungiklj i ,II' pozicija.
3. Pradėjus veikti varikliui, išjunkite paleidimo jungiklį. Jis turi sugrįžti į ,‘ poziciją ir likti joje iki darbo pabaigos. Pradėjus veikti įrenginiui, išsijungia baterijos įkrovos ir alyvos slėgio signalinės lemputės. Veikiant varikliui, dega ,1‘ indikatoriaus lemputė.
4. Pastebėję įrenginio darbo defektus, tuoj pat sustabdykite variklį ir pašalinkite gedimus (žr. „Gedimų apžvalga”).
5. Jeigu temperatūra cilindro galvuėje yra per aukšta, užsidega variklio temperatūros ,4' displėjus (papildoma įranga). Išjunkite variklj ir pašalinkite defektus.

Veikiant varikliui arba jj stabdant, nenaudokite elektrinio starterio. Galite sulaužyti starterio dantratuką arba krumpliaračio mechanizmą.

Nestabdykite variklio perkeldami slėgio mažinimo svirtį. Pertraukų metu arba baigus darbą, paleidimo rankeną ir jungiklį laikykite saugioje vietoje.

1. Prieš iš naujo paleisdami variklį, nustatykite paleidimo jungiklį į ,0' padėtį. Tai apsaugo nuo galimo motoro pa, eidimo.
2. Atitraukite, 1' greičio valdymo svirti atgal, i STOP (stabdymo) pozicija.
3. Lėtaeigiai varikliai neturi, 1' svirties, todėl perkelkite, 2' stabdymo svirtį STOP (stabdymo) kryptimi. Laikykite, kol sustos variklis.

4. Sustojus varikliui, atleiskite ,2' stabdymo svirti ir patikrinkite, ar ji sugrižo i įprastinę padėti (užsidegs įkrovos ir alyvos slėgio lemputės).

5. Perkelkite jungiklj i ,0' poziciją ir ištraukite ji. Turi užgesti lemputės.

Naudojimo instrukcijos

- Preso transportavimas j darbo vieta

Kai norėdami pastatyti presą naudojate kėlimo įrangą, įsitikinkite, ar kėlimo įranga turi DAL (darbinės apkrovos limitą), atitinkantį preso svorį (žr. skyrių Techniniai duomenys arba ant mašinos serijinės plokštės). Reikiamas grandines arba dir, us tvirtinkite TIK prie kėlimo tvirtinimo vietos, esančios ant preso viršutinės dalies.

- Atlikę patikrą, nurodytą skyriuje Patikrinimas prieš darba, galite ijungti varikli.

Belle grupės RPC tipo presai turi išcentrinę sankabą – tai leid ia varikliui veikti tuščiaja eiga be varančiosios pavarų dėžės. Padidėjus variklio apsukų skaičiui, sankaba jungia ir valdo pavarų dėžę. Kad variklis tinkamai veiktų, turi būti nustatytas maksimalus variklio apsukų u greitis.

- Iki galo atidarykite droselj, o krypčiai nustatyti (pasukti, vairuoti) naudokite valdymo rankeną.

Valdymo rankena yra sukonstruota taip, kad operatoriui paleidus rankeną, o įrenginiui veikiant reversine eiga, ji automatiškai persijungtų ir įrenginys pradėtų judėti priekine eiga. Tai įrenginio saugumo ypatybė.

Įprastos darbinės operacijos metu nespauskite preso ir nesistenkite padidinti jo darbo tempo. įrenginio eigos greitį sąlygoja presuojamo paviršiaus būklė.

Dirbdami reversine eiga, laikykitės saugumo reikalavimų. Įsitikinkite, ar įrenginiui veikiant reversine eiga nebus jokių kliuvinių. Jei presuojamas paviršius yra nuokalnėje, preso darbinė eiga turi būti ypač kontroliuojama. Norėdami sumažinti preso pasvirimo kampa, jei būtina, naudokite prie preso važiuoklės žemutinės dalies pritvirtintą lyną. Esant nuokalnei, nedirbkite skersai (preso eigos kryptis į viršų/į apačią).

- Dirbdami su presu, naudokite jprastus metodus, kol bus pasiektas reikiamas dangos suspaudimas.

Jei jums reikia supresuoti keletą skirtingų dangos sluoksnių, supresuokite kiekvieną sluoksnį atskirai.

- Sustabdykite preso vibraciją ir nustatykite droselį į tuščiosios eigos režimą. Variklio sustabdymo procedūra aprašyta atitinkamame skyrelyje apie START/STOP (jjungti/išjungti).

Aplinkosauga

Nurodymai dėl saugaus atliekų tvarkymo

Aplinkosaugos instrukcijos.

Mašinoje yra vertingų medžiagų. Atsižvelgdami i atliekų tvarkymo ypatybes, išmontuokite išmetimui skirtą aparatą dalimis.

Detalė	Medžiaga
Rankena	Plienas
Priekinis Dangtis	HDPE
Pagrindinis Korpusas	Plienas
Pagrindo Plokštė	Plienas
Rankenos	Poliuretano Puta
Variklis	Aliuminis
Pritaikomi Įtvarai	Plienas, Guma
Įvairios Dalys	Metalas ir Aliuminis

Gedimų apžvalga

Problema Priežastis Ka daryti
Neveikia variklis.	Baigėsi degalai.	Nuimkite degalų bako kamštį.
		Pripildykite degalų baką.
	Išsijungė variklis.	Ijunkite variklj.
	Apsinešusi žvakė.	Išvalykite ir vėl surguliuokite žvakės protarpį.
	Šaltas variklis.	Uždarykite droselinę sklendę.
	Teka iš variklio.	Honda: atidarykite droselį, iki galo atidarykite droselinę sklendę, patraukite atitraukiamą starterį, kol užsives variklis.
		Hatz: greičio valdymo jungiklj perjunkite į stabdymo poziciją, truktelėkite starterį 5 kartus, po to pakartokite procedūrą.
Neužsiveda variklis.	Techninis gedimas.	Kreipkitės į tarpininką arba Belle grupę.
Nejuda presas.	Per mažas variklio greitis. Nustatykite variklio greitį.
	Atsilaisvinęs varantysis diržas.	Sureguliuokite diržo įvaržą.
	Užsikimšo oro filtras.	Išvalykite arba jį pakeiskite.
	Nusidėvėjusi arba pažeista sankaba.	Patikrinkite arba pakeiskite kaip turi būti.
	Sugedusi pavara.	Kreipkitės į tarpininką arba Belle grupę.
	Sugedusi pavarų déžė.	Kreipkitės į tarpininką arba Belle grupę.
Lėta eiga į priekį.	Hidraulinėje galvutėje yra pernelyg daug tepalų.	Sumažinkite tepalų lygį.
	Neteisingas valdymo sistemos nustatymas.	Kreipkitės į tarpininką arba Belle grupę.
Lėta reversinė eiga	Nepakankamas tepalų kiekis galvutėje.	Papildykite tepalų kiekį ir išleiskite orą iš sistemos.
	Oras valdymo sistemoje.	Išleiskite orą.
	Neteisingas valdymo sistemos nustatymas.	Kreipkitės į tarpininką arba Belle grupę.
Hidraulinės alyvos nuotėkis.	Nuotėkis jungtyse.	Užsandarinkite jungtis
	Pažeista hidraulinė žarna.	Pakeiskite ją.
	Pavarų déžės stūmoklio sandarinimo defektai.	Kreipkitės į tarpininką arba Belle grupę.
Netolygiai veikiantis irenginys.	Pažeistas smūginis aptaisas.	Pakeiskite visus keturis aptaisus.

Belle grupės presas su reversine plokšte yra pritaikytas ilgalaikei eksploatacijai. Nepaisant to, labai svarbu, kad būtų atliekami šiame skyriuje nurodyti techninės priežiūros darbai.

Rekomenduotina, kad visus pagrindinius techninės priežiūros ir remonto darbus atliktų Belle grupės patvirtintas tarpininkas. Visuomet naudokite Belle grupės atsargines dalis - naudojant falsifikuotas dalis negalioja garantija.

Prieš atlikdami mašinos remonto darbus, išjunkite variklj. Dirbdami su dyzeliniu varikliu, patikrinkite, ar stabdiklis yra stabdymo pozicijoje.

Kad būtų nustatytas tikslus skysčio lygis, presą visuomet statykite ant lygaus paviršiaus. Naudokite tik nurodytus tepalus (žr. kitame puslapyje pateiktą lentelę).

Idirbio laikotarpis

Naudojant presą pirmą kartą, variklio alyva turi būti keičiama po pirminio įdirbio (išsamesnę informaciją rasite Gamintojo vadove). Diržo įtempimas turi būti tikrinamas po 4 valandų naudojimo.

Varomasis diržas

Nuimkite diržo apsaugą, po to smiliumi spustelėkite diržo vietą, esančią tarp variklio pavaros ir pavarų dėžės skriemulio, ir patikrinkite jo įvaržą. Diržas turėtų išsitempti nuo 10 iki 15 mm. Norėdami sureguliuoti diržo įvaržą, atlaisvinkite ant diržo įtempimo įtaiso esantį nustatymo sraigtą ir paslinkite jį dešinę. Jei nustatėte įvaržą, vėl priveržkite nustatymo sraigtą ir patikrinkite diržo įvaržą dar kartą. Baigdami tinkamai ir saugiai sumontuokite diržo apsaugą.

Periodinė techninė priežlūra		Kas 8 Valandas	Pirmą mėnesį / 50 Valandų	150 Valandų	250 Valandų	500 Valandų
Variklio Tepalas	Patikrinkite lygį	√
	Keitimas		√		√
Oro Filtras	Patikrinkite / išvalykite		√
	Keitimas, jei būtina/kas 12 mėn.
Varantysis Diržas Įvarža			√		√

Alyva/degalų tipas ir kiekis – žvakės tipas

	Alyvos Tipas	Kiekis (Litrai)	Kuro Tipas	Talpa (Litrai)	Degimo Žvakės Tipas	Tarpas Tarp Elektrodų (Mm)
Benzininis Honda GX390 S.A.E.	10W 30 1.1 Neetiliuotas 6.4				BM6ES or BPR6ES	0.6 - 0.7
Dyzelinis Hatz 1D81Z	S.A.E. 10W 30 1.8	Dyzelis (BS2869)	10 N/A N/A

Alyvos tipas ir kiekis

Komponentas Alyvos Tipas		Honda GX390 (Litrai)	Hatz 1D81Z (Litrai)
Pavarų Dėžė	S.A.E. 75W 90	1.2	1.2
Hidraulinis Valdymas	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

ATSARGIAI

ŠIOS OPERACIJOS METU PATARTINA UŽKELTI MAŠINA ANT GUMOS PAKLOTO ARBA ANALOGIŠKO PAGRINDO, KAD BŪTŲ NEUTRALIZUOTA VIBRACIJA.

Hidraulinės sistemos išleidimas

1. Jsitikinkite, ar jrenginys stovi ant lygaus pagrindo.
2. Nuimkite pripylimo dangtį ir pripildykite pompos galvutę alyvos. Pildykite tol, kol lygio indikatorius užfiksuos maksimalų alyvos lygi.
3. Naudodami valdymo rankeną (padėtis „eiga i priekį“ keičiama i padėtį „reversinė eiga“) lėtai siurbkite tol, kol sumažės alyvos lygis.
4. Vél pripildykite pompos galvutę alyvos. Siurbkite tol, kol pajusite pasipriešinimą, o rankena užsifiksuos „reversinės eigos” padėtyje.
5. Vėl įpilkite maksimalų alyvos kiekį.
6. Priveržkite išleidimo varžta ir patikrinkite jrenginio veikimą.

Techninė priežiūra ir remontas

Valdymo pompos surinkimas

1. Suspaustu oru kruopščiai išvalykite vidinę korpuso dalj. Patikrinkite, ar nejbrėžti slankiojantys cilindrai (su O žiedais) ir ar tarp jų nėra aštrių kampų.
2. Idėkite įvorę i korpusą.
3. Sutepkite viršutinj tarpiklj hidrauline alyva ir uždėkite jį ant krumpliastiebinės pavaros (atidarykite šoninę dalį dengiančią krumpliastiebinę pavara).
4. Sutepkite krumpliastiebinę pavarą hidrauline alyva ir stumkite ją j korpusą tol, kol viršutinis tarpiklis atsidurs įlaide, tuomet patikrinkite, ar krumpliai yra teisingoje pozicijoje. Jlaide esantis viršutinis tarpiklis reiškia priekinę eiga.

ATSARGIAI

Jei jrenginys veikia atbuline eiga, valdymo rankenos juda paraleliai su korpusu operatoriaus kryptimi.

1. Sutepkite dantratj hidrauline alyva (be O žiedų), įdėkite jį korpusą su krumpliastiebine pavara. Patikrinkite, kaip pavara veikia nuo priekinės iki reversinės eigos (žr. Ispėjimas).
2. Išimkite dantratj ir pritaisykite du O žiedus (prieš tai patikrinkite, ar jie nėra pažeisti).
3. Sutepkite dantratj ir O žiedus hidrauline alyva ir atsargiai jdėkite juos j korpusą. Patikrinkite, ar krumpliastiebinė pavara yra tinkamoje padėtyje. Tai lengviausia nustatyti, kai ji veikia reversine eiga.
4. Pritaisykite pleišta ir laikantjji žiedą. Norėdami juos sumontuoti, spustelėkite dantratį iš priešingos pusės.
5. Padékite korpusą pildymo anga į apačią ir ant apatinės dalies pritaisykite O žiedus. Rekomenduojame naudoti Loctite 518 tarpiklj.
6. Naudodami Loctite 243, sumontuokite hidrauline jungtj ir Dowty poverzle.
7. Naudodami Loctite 243, sumontuokite laikytuvą ir pritvirtinkite ji 4 varžtais ir poveržlémis.
8. Nestipriai prisukite kaiščio varžta ir veržle. Never kite.

Garantija

Naujajam Belle grupės presui su vienos krypties plokšte suteikiama 1 metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gamini.

Belle grupės garantija taikoma atsiradus konstrukcijos ar medžiagų defektams.

Belle grupė netaiko garantijos tokiais atvejais:

1. kai gedimai atsiranda netinkamai naudojant jrenginj, jj numetus ar kitaip nerūpeestingai naudojant, nesilaikant gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukciju;
2. jei pakeitimai, papildymai ar remontas atliekamas ne Belle grupės atstovų ar jų įgaliotų asmenų;
3. esant transportavimo ar gabenimo bet kokiu transportu iki ir iš Belle grupės arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;
4. medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar pakeičiant gaminio dalis dėl natūralaus nusidėvėjimo.

Žemiau išvardytoms dalims garantija netaikoma:

• pavarų diržams
• variklio oro fi ltrui
variklio žvakei

Altrad Belle ir/arba jų įgalioti atstovai, vadovai, darbuotojai ar draudikai neprisiima atsakomybės už gedimus, nuostolius ar išlaidas, tiesiogiai ar kitaip atsiradusius dėl nemokėjimo naudotis gaminiu.

Paraiškos dėl garantijos

Visos paraiškos dėl garantijos pirmiausia turi būti perduotos Altrad Belle atstovams telefonu, faksu, el. paštu arba paprastu paštu:

Paraiškos dėl garantijos:

Garantijos Registracija

Siekdami pagerinti „ALTRAD Belle“ jmonės rodiklius aplinkosaugos srityje, pradėjome taikyti garantijos registraciją internetu. Registracijos puslapį mūsų interneto svetainėje galima rasti adresu:

I registracijos puslapi galima patekti ir savo išmaniuoju telefonu nuskenavus QR (Quick Response) kodą.

Droselio svirtis Droselinės sklendės svirtis Kuro jungimo/ išjungimo (ON/OFF) svirtis

Hatz dízelmotor
