BELLE PCEL 400E - Vibracinė plokštė ALTRAD - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai BELLE PCEL 400E ALTRAD PDF formatu.
| Produkto tipas | Vienkryptė vibracinė plokštė |
| Prekės ženklas | Altrad Belle |
| Modelis | PCEL 400E |
| Svoris | 48,5 kg (110V ir 230V) |
| Variklio galia | 0,6 kW (110V) / 0,55 kW (230V) |
| Variklio sūkiai | 2800 aps./min. |
| Vardinė įtampa | 110 V / 230 V (pagal versiją) |
| Vardinė srovė | 6,4 A (110V) / 2,8 A (230V) |
| Apsaugos klasė | IP44 |
| Energijos sąnaudos | 0,62 kWh |
| Išcentrinė jėga | 11 kN |
| Vibracijos dažnis | 101 Hz |
| Maksimalus važiavimo greitis | 18 m/min |
| Maksimalus nuolydis | 20° |
| Tankinimo jėga | 376 kg/m² (110V) / 354 kg/m² (230V) |
| Vibracijos lygis (3 ašys) | 4,43 m/s² |
| Garso galios lygis | 99 dB(A) |
| Rekomenduojama kasdienio naudojimo trukmė | 611 minučių |
| Užvedimo sistema | Mygtukas įjungti/išjungti (I/O) su apsauga nuo įtampos dingimo (No Volt Release) |
| Variklio tipas | Vienfazis elektrinis variklis |
| Alyva vibracijos blokui | SAE 10W40, 0,22 litro |
| Garantija | 12 mėnesių (dalys ir darbas) * |
Dažnai užduodami klausimai - BELLE PCEL 400E ALTRAD
Naudotojų klausimai apie BELLE PCEL 400E ALTRAD
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Vibracinė plokštė PDF formatu nemokamai! Raskite savo instrukciją BELLE PCEL 400E - ALTRAD ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. BELLE PCEL 400E prekės ženklo ALTRAD.
NAUDOJIMO INSTRUKCIJA BELLE PCEL 400E ALTRAD
Mes, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK 0EU, GB, patvirtinu, kad jei produktas, kaip aprašyta šio sertifikato pirkti iš leidžiama Belle frakcijos atstovas pagal EEB, jis atitinka šiuos EEB direktyvas: 2006/42/CE (ši direktyva pakeičia Direktyvą 98/37/EB), elektromagnetinio suderinamumo direktyvos 2004/108/CE (su pakeitimais, padarytais 89/336/EEB, 92/31/EEB ir 93/68 EEB). Elektros ir elektroninės įrangos atlieku (EEI atlieku), 2002/96/CE, Žemosios įtampos įrangos direktyvą 2006/95/CE, LST EN ISO 12100-1:2003 Mašinų sauga ir susiję darnieji standartai, jei taikytina. Triukšmo emisija neatitinka Direktyvos 2000/14/EB VI priede UN 2005/88/EB, už mašinos pagal 12 straipsnio nuostatas, notifikuotoji įstaiga yra AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Triukšmo Techniniai failai vyks Ray Neilson Belle grupės buveinės adresu, kuris nurodytas aukščiau.
Data deklaracijos - 2013
Šiame vadove pateikta informacija padės saugiai valdyti ir prižiūrėti PCEL 400E plokštinių tankintuvą. Ši knyga skirta PCEL 400E plokštinių tankintuvų prekybos atstovams bei operatoriams.
Pratarmė
Skyriuje „Irenginio aprašymas” pateikta informacija apie šio jrenginio struktūrą bei valdymo prietaisus.
Skyriuje „Aplinkosauga“ pateiktos instrukcijos, kaip pakartotinai panaudoti nebetinkamą naudoti jrenginį aplinkai nekenksmingu būdu.
Skyriuose „Bendros saugumo priemonės“ ir „Sveikata ir saugumas” aiškinama, kaip saugiai naudotis įrenginiu ir apsaugoti aplinkinius.
Skyriuje „Valdymo instrukcijos” aptariami jrenginio montavimo ir naudojimo principai.
Skyriuje „Gedimų nustatymas” pateikta naudingų patarimų, kaip išspręsti įrenginio naudojimo metu iškilusias problemas.
Skyriuje „Techninės priežiūros darbai“ aptariami bendrieji įrenginio techninės priežiūros darbai.
Skyriuje „Garantija“ aprašytos garantijos taikymo sąlygos bei paraiškų pateikimo tvarka.
Su ženklinimu susijusios direktyvos.
Šio vadovo dalis, į kurią reikėtų atkreipti ypatingą dėmesį, pateikta tokia tvarka:
ATSARGIAI
Produktas gali būti pavojingas. Neteisingai atlikdami veiksmus, galite sugadinti įrenginį arba patys susižaloti.
JSPÈJIMAS
Operatoriaus gyvybei gresia pavojus.
lspèjimas
ISPÈJIMAS
Prieš pradėdami naudoti ar remontuoti ši įrenginį, ĮDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.
JSIDĖMĖKITE visas saugaus įrenginio valdymo taisykles ir nepamirškite, ką privalote daryti, kad užtikrintumėte saugų remonta.
(Gerai jsidémékite: prieš jjungdami jrenginj, pasitikrinkite, ar žinote, kaip reikia ji išjungti, jei kiltų problemų.)
VISUOMET naudokite tinkamas asmenines apsaugos priemones.
JEI TURITE KLAUSIMŲ dėl šio produkto saugaus naudojimo ar remonto, KREIPKITĖS I SAVO KONSULTANTĄ ARBA SUSISIEKITE SU „BELLE” GRUPE.
Turinys
Kaip naudotis šia instrukcija 126
lspèjimas 126
Mažinos apražymas.... 127
Aplinkosauga....127
Techniniai duomenys 128
Įspėjamieji lipdukai 129
Sveikata ir saugumas 131
Tankinimo svarba 131
Tankinimo Specifikacijos....131
Taikymas....131
Patikrinimas prieš darba....131
Tankintuvo valdymas 132
Gedimų apžvalga.... 133
Techniné priežiūra 134
Garantija....135
CE sertifikatas 4

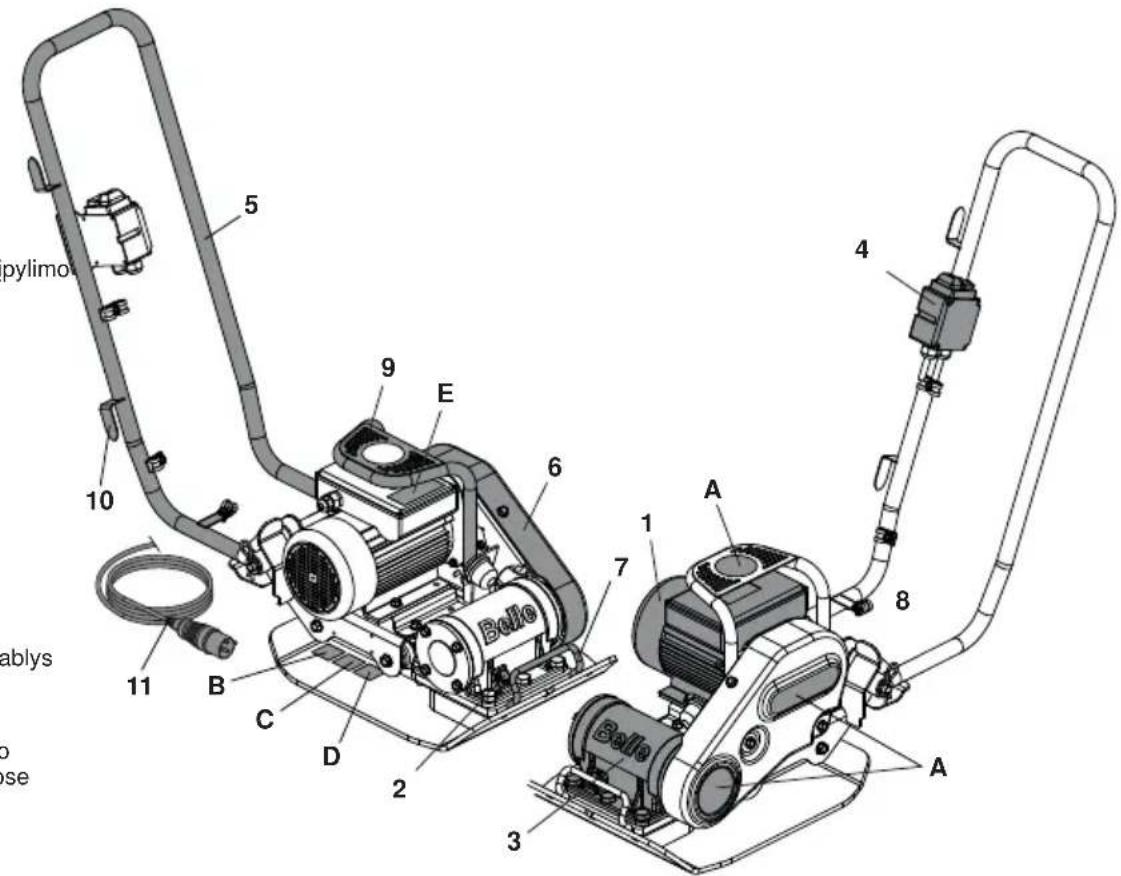

Irenginio tipas: vienkryptis plokštinis tankintuvas
- elektros variklis
- Vibratoriaus alyvos jpylimo angos kaištis.
- Vibratoriai vienetai
- ljungimo ir išjungimo mygtukas
- Valdymo rankena,
- Diržo apsauga
- Rankinio kélimo vieta
- Rankinio kėlimo vieta (statramstis)
- 3 kištukų jungtis
- Kabeliui laikyti skirtas kablys
- Maitinimo kabelis
NENAUDOKITE mechaninio keltuvo rankinio kélimo vietose (Nr. 7 ir 8).
Saugus perdirbimas.
Instrukcijos dėl aplinkosaugos.
Mašinoje yra vertingų medžiagų. Nereikalingą įrenginį ir jo priedus nuvežkite į atitinkamas atliekų perdirbimo tarnybas.
Komponentas Medžiag
| Operatoriaus Rankena Plienas | |
| Rankena Plienas | |
| Bazinė Plokštė | Plienas |
| Ekscentriniai Svarsčiai Plienas | |
| Elektros Variklis Plienas Ir Aliuminis Ir Varis | |
| Įvairios Dalys Plienas Ir Aliuminis | |

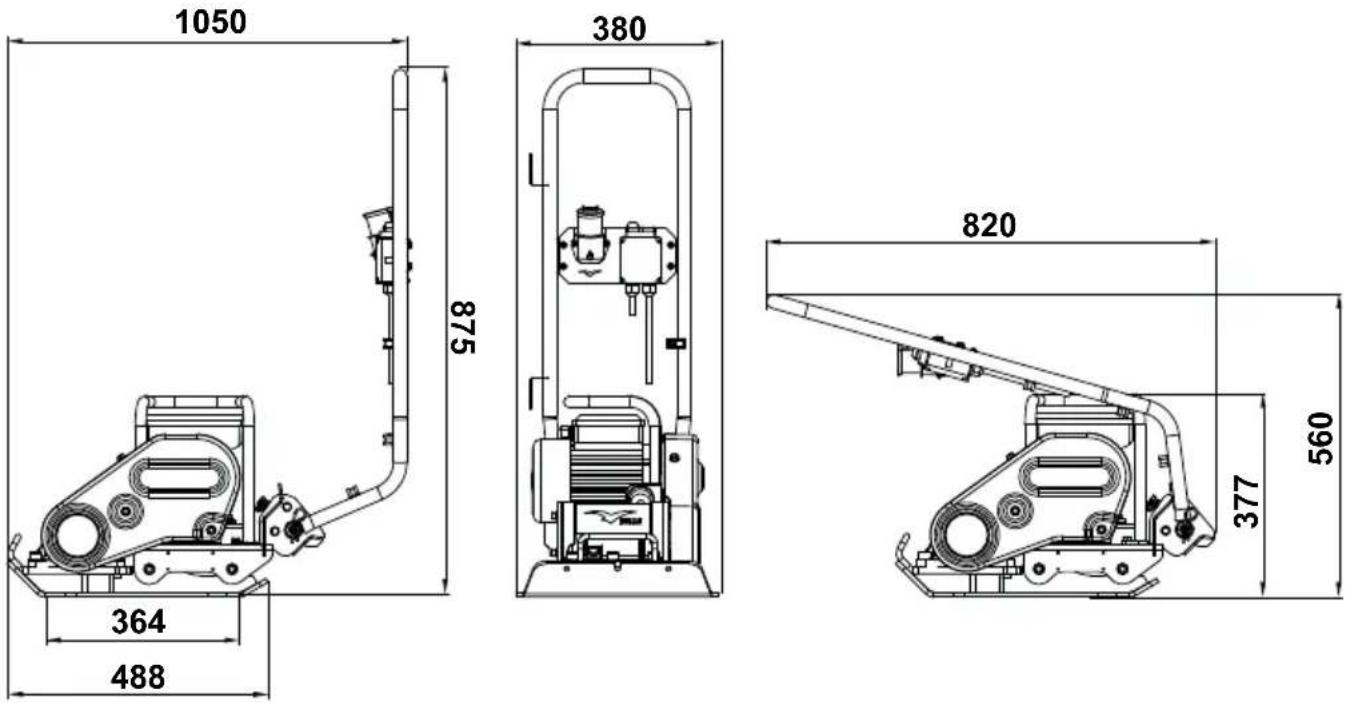

| Modelis 110v 50Hz 230v 50Hz | ||
| Svoris (kg) 48.5 48.5 | ||
| Variklio Galia (AG/kW) 0.8 / 0.6 0.75 / 0.55 | ||
| Variklio RPM 2800 2800 | ||
| Nominali Įtampa (v) 110 230 | ||
| Nominali Srovė (A) 6.4 2.8 | ||
| Variklio Apsauga IP44 IP44 | ||
| Energijos Suvartojimas (Kwh) | 0.62 0.62 | |
| Vibratoriaus Jėga (kN) | 11 | 11 |
| Dažnis (Hz) | 101 | 101 |
| Minimalus Transformatorius Dydis (kVA) | 3.3 | N/A |
| Maksimalus Judėjimo Greitis (m/min) | 18 | 18 |
| Maksimalus Nuolydžio Kampas (°) | 20 | 20 |
| Tankinimo Galia (kg/m2) | 376 | 354 |
| 3 ašies Vibracija* (m/sec2) | 4.43 4.43 | |
| Naudojimo laikas (Mins) | 611 | 611 |
| Garso Stiprumo Lygis (dB(A)) | 99 | 99 |
* Minimalus lygis En 500 4 dalis

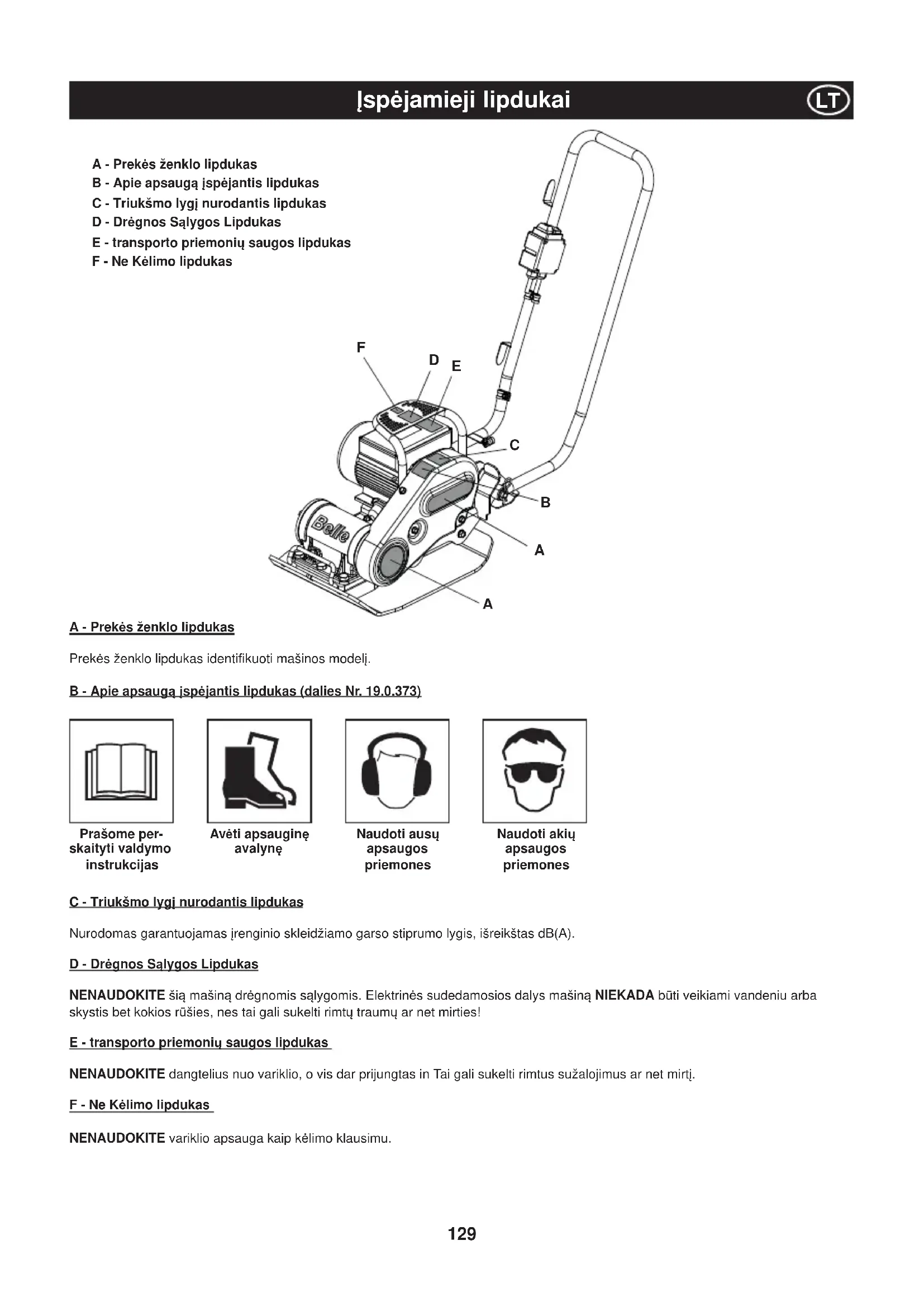

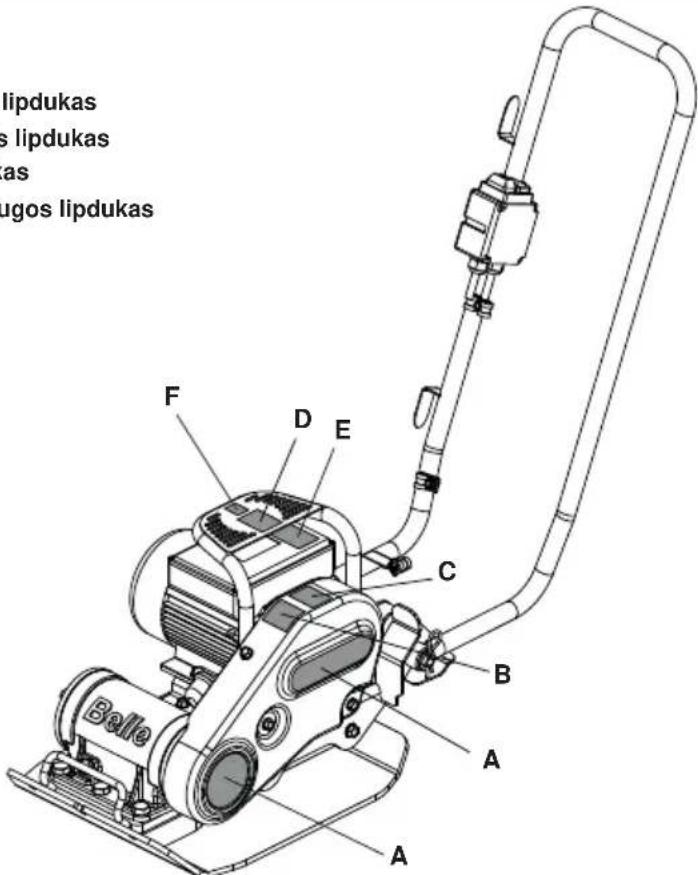

A - Prekės ženklo lipdukas
B - Apie apsaugą įspėjantis lipdukas
C - Triukšmo lygi nurodantis lipdukas
D - Drégnos Sálygos Lipdukas
E - transporto priemonių saugos lipdukas
F - Ne Kélimo lipdukas
A - Prekės ženklo lipdukas
Prekės ženklo lipdukas identifikuoti mašinos modelį.
B - Apie apsaugą įspėjantis lipdukas (dalies Nr. 19.0.373)
Prašome per-
skaityti valdymo
instrukcijas
Naudoti ausų apsaugos priemones
Naudoti akių apsaugos priemones
C - Triukšmo lygi nurodantis lipdukas
Nurodomas garantuojamas jrenginio skleidžiamo garso stiprumo lygis, išreikštas dB(A).
D - Drėgnos Salygos Lipdukas
NENAUDOKITE šią mašiną drėgnomis sąlygomis. Elektrinės sudedamosios dalys mašiną NIEKADA būti veikiami vandeniu arba skystis bet kokios rūšies, nes tai gali sukelti rimtų traumų ar net mirties!
E - transporto priemoniu saugos lipdukas
NENAUDOKITE dangtelius nuo variklio, o vis dar prijungtas in Tai gali sukelti rimtus sužalojimus ar net mirtj.
F - Ne Kélimo lipdukas
NENAUDOKITE variklio apsauga kaip kėlimo klausimu.
Savo pačių bei aplinkinių saugumo sumetimais prašome įdėmiai perskaityti ir įsidėmėti visą pateiktą informacija apie saugumą. Operatorius yra atsakingas už saugų šio įrenginio valdymą, todėl jis turi gerai išmanyti jo naudojimo principus. Jei nesate tikras, kaip reikėtų tinkamai ir saugiai naudoti plokštinį tankintuvą PCEL 400E, pasikonsultuokite su savo vadovu arba Altrad Belle atstovu.
ATSARGIAI
Netinkamai prižiūrėdami arba naudodami įrenginį galite sukelti pavojų. Prieš eksploatuodami, remontuodami įrenginį ar atlikdami jo techninės priežiūros darbus, perskaitykite ir gerai įsidėmėkite šiame skyriuje pateiktą informaciją.
- Šis jrenginys yra sunkus, todėl nekelkite jo vienas, paprašykite kitų PAGALBOS arba naudokitės atitinkamu kėlimo prietaisu.
- Užtverkite darbo vietą ir užtikrinkite saugų atstumą iki pašalinių ar nejgaliotų asmenų.
- Dirbdamas su jrenginiu, operatorius visuomet turi naudoti asmenines apsaugos priemones (AAP) (žr. skyrių „Sveikata ir saugumas“).
- Prieš jungdami jrenginj, jsitikinkite, ar žinote, kaip saugiai ji išjungti, jei iškiltų pavojus.
- Prieš prietaisą transportuodami, perkeldami i kitą vietą ar remontuodami būtinai jį išjunkite ir ištraukite kištuką.
- Prietaisui veikiant, variklis labai smarkiai jkaista, todėl prieš jį liesdami, leiskite atvėsti. Jokiu būdu nepalikite be priežiūros veikiančio variklio.
- Niekuomet nenuimkite ir neperdirbkite jokių apsaugos įrenginių, nes jie sumontuoti jūsų saugumui užtikrinti. Visuomet patikrinkite apsauginių įrenginių būklę ir saugumą; pastebėję pažeidimų arba jei šių įrenginių trūksta, NENAUDOKITE TANKINTUVO tol, kol jie nebus pakeisti ar suremontuoti.
- Jokiu būdu netraukite prietaiso suėmę už kabelio, taip pat nemėginkite taip ištraukti kištuko.
- Nenaudokite IRENGINIO, jei jaučiatės pavargę, sergate arba esate paveikti alkoholio ar vaistų.
- Pasirūpinkite, kad ant žemės esantis kabelis nebūtų pažeistas, kad už jo niekas neužkliūtų ir kad jis nejstrigtų po prietaisu.
• NENAUDOKITE variklio apsauga kaip kélimo klausimu.
• NENAUDOKITE srove plauti mašina tai gali sukelti rimtų traumų ar net mirties!. - NENAUDOKITE šią mašiną drėgnomis sąlygomis. Elektrinės sudedamosios dalys mašiną NIEKADA būti veikiami vandeniu arba skystis bet kokios rūšies, nes tai gali sukelti rimtų traumų ar net mirties!
- Belle primygtinai rekomenduoja nuotėkio srovės įtaisu, ant 220/240V elektriku naudojima.
Priešgaisrinės priemonės
Prietaisui užsidegus, išjunkite elektros tiekimą. Gaisrą užgesinkite sausais milteliais arba CO2 pripildytu gesintuvu. Jei gaisro užgesinti nepavyksta, pasitraukite nuošaliau ir skambinkite gaisrininkams. Kilus bent menkiausiai abejonei dėl prietaiso saugumo, pasikonsultuokite su artimiausiu „Altrad Belle“ prekybos atstovu arba tiesiogiai su „Altrad Belle“.
Elektriniai varikliai
Visi netinkamai naudojami mobilüs elektriniai prietaisai kelia pavoju. Šis prietaisas veikia tik esant nustatytai įtampai. Patikrinkite, ar elektros energijos tiekimo linijos įtampa sutampa su nurodyta ant variklio. Prieš prietaisą jungdami į elektros tinkla, varikli išjunkite.
220/240v - visada naudokite tiesiai j 220 / 240 V lizda jjungta liekamosios srovës jtaisa (RCD) (diferencinj išjungiklj). Jei naudojate pailginimo laida, ji junkite tiesiogiai j RCD.
110v - naudojamo mobilaus transformatoriaus minimali galia turi būti 3,3 kW. Ją reikia nuolat tikrinti.
Remiantis tarptautinių standartų reikalavimais, simboliai ant jjungimo ir išjungimo mygtuko yra 0 (išjungta) ir I (jjungta).
ISPÉJIMAS
Tarp transformatoriaus ir maitinimo linijos NENAUDOKITE pailginimo laido. Pasirūpinkite, kad kabelio tarp 110 V prietaiso ir transformatoriaus ilgis siektų bent 3 metrus. Kabelis visada turi būtų pritvirtintas prie rankenos.
Kištukai
„PCEL 400E“ vienakryptis tankintuvas yra skirtas asmeniniam naudojimui arba statybvietėje. Gaminys pristatomas su šių tipų kištukais:
110v varikliui - 16 amp BS4343 tipo kištukas. arba 3 kištukų CEE7/7 Euro tipo jungtis.
230v varikliui - 13 amp 3 kištukų BS1363 tipo jungtis
Kištuko montavimas - ĮSPĖJIMAS. ŠI GAMINĮ REIKIA IŽEMINTI
SVARBU: Laidai yra pažymėti pagal šį kodą:
Žalios ir geltonos spalvos laidą reikia prijungti prie E raide pažymėto arba žalios ir geltonos spalvos kištuko gnybto.
Rudos spalvos laidą reikia prijungti prie L raide pažymėto arba raudonos spalvos kištuko gnybto. Mėlynos spalvos laidą reikia prijungti prie N raide pažymėto arba juodos spalvos kištuko gnybto.
Prieš jungdami i elektros tinklą patikrinkite, ar tinklo jtampa sutampa su nurodyta ant variklio.
Pailginimo laidai
Pailginimo laido ilgis negali viršyti 25 metrų (82 pėdu). 230 V laido skerspjūvis turi būti 2,5 mm2, o 110 V – 2,5 mm2. Pasirūpinkite, kad pailginimo laidas būtų nutiestas nuo skysčių apsaugotoje vietoje, vengiant aštrių kampų ir tokių vietų, kuriose ant jo gali užvažiuoti transporto priemonės. Neleiskite, kad pailginimo laidas atsidurtų po vienakrypčiu tankintuvu. Jį visą išvyniokite, nes priešingu atveju laidas gali įkaisti ir užsidegti. Patikrinkite, ar pailginimo laido jungtys yra sausos ir saugios.
NVR (itampos išjungimo)
Prietaisuose esantys varikliai turi NVR (įtampos išjungimo) jungiklius. Šie jungikliai apsaugo prietaisą nuo savaiminio įsijungimo po to, kai nutrūkus energijos tiekimui ji vėl yra atkuriamas. Prietaisą reikės įjungti rankiniu būdu.
Vibracija
Dalis vibracijos, veikiant jrenginiui, persiduoda nuo rankenos i operatoriaus rankas. Vibracijos lygis ir naudojimo laikas (rekomenduojamas maksimalus kasdienio naudojimo laikas) nurodytas specifikaciju ir techninių duomenų lentelėje. NEVIRŠYKITE nustatyto maksimalaus naudojimo laiko.
Naudojantis jrenginiu, būtina dėvėti tinkamas AAP, t. y. apsauginius akinius, pirštines, ausines, kaukes nuo dulkių ir avalynę su plienine pirštų apsauga (su neslystančiais padais didesniam saugumui užtikrinti). Dėvėkite darbo pobūdį atitinkančius rūbus. Visuomet tinkamai apsaugokite odą, kad ant jos nepatektų betono.
Dulkès
Dirbant su tankintuvu, gali susidaryti jūsų sveikatai kenksmingų dulkių. Visuomet dévėkite specialią kaukę nuo atitinkamų dulkių.
Tankinimo Svarba
Pažeistas gruntas arba nauja perdanga ir asfalto danga yra porėti arba juose yra oro ertmių, kurių nesutankinus, ateityje gali kilti problemų.
- Mašinos, judėdamos per nesutankintą dangą, ją įspaudžia. Tai sąlygoja dangos nusėdimą, nes spaudžiama medžiaga užpildo ertmes.
- Panašiai atsitinka ir tuomet, kai nesutankintas paviršius yra veikiamas statinės apkrovos. Apkrova (pvz., pastatas) gali įdubti.
- Medžiagos su ertmėmis yra labiau pažeidžiamos vandens protėkio, o tai sukelia eroziją.
Be to, dėl patekusio vandens danga gali esant šaltam orui išsiplėsti, o šiltuoju periodu – susitraukti. Dangos susitraukimas ir išsiplėtimas yra pagrindinės priežastys, dėl kurių atsiranda pastatų pamatų defektai. Tai reikalauja papildomo pamatų tvirtinimo. Tankinimas ne tik padidina med iagos tankumą, bet ir sutvirtina ją, todėl ji gali išlaikyti didesnę apkrovą. Sumažindami oro ertmes, sumažinate ir nusėdimo riziką bei apsaugote dangą nuo pratekančio vandens poveikio – susitraukimo ir išsiplėtimo
Tankinimo specifi kacijos
Anksčiau buvo taikomi įvairūs metodai konkrečios dangos tankinimo specifikacijoms nustatyti. Buvo atsižvelgiama į tokius veiksnius kaip medžiagos savybės, sluoksnio storis, slėgis, vibracija bei judesių skaičius. Geriau išsiaiškinus tankinimo darbų specifiką, pateiktos naujos tankinimo specifi kacijos.
Šiuolaikinės specifikacijos yra Jungtinės Karalystės NRSWA (naujo kelių ir gatvių tvarkymo darbų įstatymo) dalis. Civiliniai inžinieriai dabar šias specifikacijas taiko siekdami užtikrinti geresnius tankinimo rezultatus visose darbo vietose.
Taikymas
Taikymo sritys/medžiagos skirstomos j tris kategorijas:
- Sukibusios medžiagos (ma, iau nei 20% granuliuotumo), pvz., molis, dumblas ir kietas gruntas.
- Granuliuotos medžagos (daugiau nei 20% granuliuotumo), pvz., tvirtas granuliuotas paviršius, smėlis ir purus gruntas.
- Bituminės medžiagos, pvz., asfaltas (gudronuota skaldos danga), šaltas asfaltbetonis (bituminės emulsijos produktai).
Patikrinimas prieš darba
Patikrinimas prieš darba
Kiekvienąkart prieš pradėdami darbą arba po kiekvieno keturių valandų naudojimo, nesvarbu, kas išpuola anksčiau, atlikite čia aprašytą įrenginio patikra. Išsamūs nurodymai pateikti skyriuje apie techninę priežiūrą. Aptikus bet kokį gedimą, tankintuvo PCEL 400E naudoti negalima, kol nebus pašalinta nustatyta problema.
- Atidžiai patikrinkite, ar „PCEL 400E“ ir kabeliai nėra pažeisti. Prieš prietaisą naudodami patikrinkite, ar diržo apsauga yra saugiai pritvirtinta.
- Patikrinkite,arnas,jpylimo angos dangtelius, nuleidimo angos kaiščius ir kitas vietas, ar nematyti nuotėkio žymių. Prieš pradėdami darbą, pašalinkite bet kokias nuotėkio priežastis.
ISPÉJIMAS
Prieš pradėdami naudoti ar remontuoti ši įrenginį, IDĖMIAI PERSKAITYKITE šią naudojimo instrukciją.
ISPÉJIMAS
NIEKADA pereiti per elektros kabelis su operacijos metu presu.
- Atgabenkite tankintuvą i reikiamą darbo vieta.
NENAUDOKITE mechaninio keltuvo ir kelti rankomis skirtų vietų (žr. skyrių „Prietaiso aprašymas“). „PCEL 400E“ transportuoti gali 2 žmonės. Suimkite už kelti rankomis skirtų vietų.
- Transportuodami ar j kitą vietą perkeldami „PCEL 400E“, nelaikykite jjungto variklio, net jei atstumas yra labai nedidelis.
- Atlikę patikrą, nurodytą skyrelyje „Patikrinimas prieš darbą”, galite jjungti variklj.
- Išjunkite mašiną ir naudoti valdymo rankenėlės pasukimu arba išjunkite PCEL 400E.
Nustatykite droselį i maksimalią padėtį, o PCEL 400E valdykite arba jo kryptį keiskite naudodamiesi valdymo rankena. Vibratorius sąlygos ne tik bazinės plokštės vibravimą, bet ir jos judėjimą i priekį. Atlikdami įprastą darbą, tankintuvo PCEL 400E nespauskite leiskite jam judėti savu tempu. Įrenginio judėjimo greitis priklauso nuo tankinamo paviršiaus būklės. Jei tankinamas paviršius yra nuokalnėje, ypač reikėtų kontroliuoti tankintuvo PCEL 400E judėjimo kryptį. Jei būtina, naudokite atitinkamą prie PCEL 400E važiuoklės žemiausios vietos pritvirtintą lyną, leidžiantį darbuotojui perimti dalį tankintuvo svorio. Dirbdami nuokalnėje (judėdami į viršų ar žemyn) nestatykite įrenginio skersai.
- Tankinkite paviršių sistemingai, kol pasieksite reikiamą rezultatą.
Jei reikia sutankinti keletą skirtingų dangos sluoksnių, tankinkite kiekvieną sluoksnį atskirai.

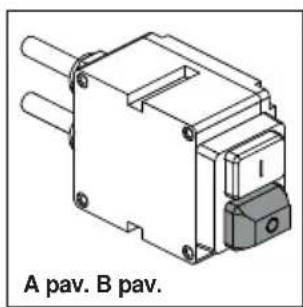

Variklio išjungimas
- Nuspauskite RAUDONA mygtuką (o) sustabdyti mašiną (A pav.).
Variklio užvedimas
- Kištuką i maitinimo šaltinį.
- Nuspauskite ŽALIA mygtuką (I) pradėti mašiną (B pav.).
Prieš atliekant PAT, kompetentingas asmuo privalo atlikti oficialią vizualinę apžiūrą ir pagal atitinkamą procedūrą patikrinti, ar įrenginio elektros sauga atitinka reikalavimus. PAT rekomendacijas ir apibrėžimus rasite apsilankę vyriausybės svetainėje:
- Istatykite PCEL 400E plokštinį tankintuvą i bandymo stendą / įrangą (dalies nr. 968/01200) taip, kad plokštės priekis būtų nukreiptas i antivibracines atramas (1 elementas), stovėtų ant kilimėlio ir rankena būtų pasukta atgal (C pav.). Siekiant tinkamai slopinti vibraciją, bandymo stendas turi stovėti ant lygių grindų, sausoje aplinkoje taip, kad i grindis remtųsi tik guminėmis kojelėmis (PASTABA: guminės kojelės NĖRA skirtos izoliuoti gaminį nuo grindų).

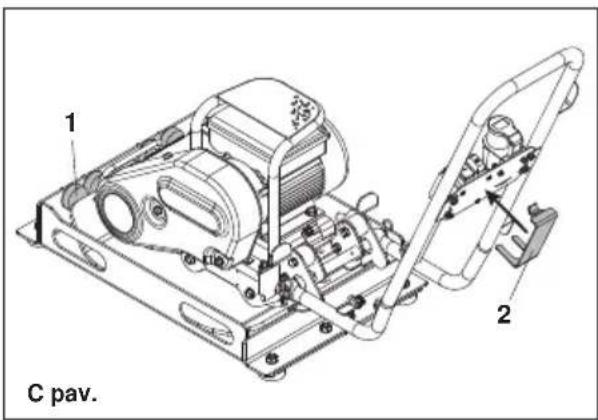

- Uždékite Z formos rémelj (2 elementas) (dalies nr. 968/01205) ant jungiklio: stumkite, kol spragtelés ir saugiai jsistatys i vietą ir nuspaus žalią jungiklio IJUNGIMO mygtuką.
- Prijunkite patvirtintą PAT tikrintuvą, sukonfigūruotą pagal jūsų PCEL 400E specifikacijas (pvz., įtampa; prietaiso izoliacijos klasė; tinkamas bandymo tipas ir t. t.).
- Jsitikinkite, kad prie PCEL-E plokštinio tankintuvo ir PAT bandymo stendo nesiliečia žmonės, gyvūnai ar kiti objektai ir niekas nepris ilies bandymo metu. Atlikite bandymą tik tada, kai esate įsitikinę, kad tai daryti saugu.
| Neveikia variklis | Perdegęs saugiklis arba sugedęs išjungiklis. | Saugiklj arba išjungiklj pakeiskite. |
| Statoriuje įvyko trumpasis jungimas. Variklis ima skleisti dūzgiantį garsą ir nebeveikia išjungiklis. | Susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Variklio perkrova arba užsikirtimas. | Patikrinkite apkrovą. Jei apkrova normali, susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Galėjo sugesti kondensatorius (arba vienfazis variklis). | Susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Sugedo paleidimo jungiklis. Susisiekite su prekybos atstovu arba „Altrad Belle“. | ||
| Variklis įsijungia ir vėl išsijungia. | Įtampos kritimas. | Jei įtampa yra mažesnė nei 10 proc. nominalios variklio įtampos, susisiekite su elektros energijos bendrove arba patikrinkite, ar kuri nors kita įranga nesunaudoja visos varikliui reikalingos įtampos. Taip pat galite susisiekti su pardavimo atstovu arba „Altrad Belle“. |
| Apkrovos padidėjimas. | Patikrinkite, ar apkrova nepasikeitė. Patikrinkite, ar įranga netapo labiau įtempta. Jei naudojate ventiliatorių patikrinkite, ar oro srautas išliko nepakitęs arba susisiekite su pardavimo atstovu arba „Altrad Belle“. | |
| Variklis pernelyg lėtai didina greitį. | Sugedęs kondensatorius. | Susisiekite su prekybos atstovu arba „Altrad Belle“. |
| Sugedęs stacionarusis jungiklis. | Susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Nusidėvėję guoliai. | Susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Pernelyg žema įtampa. | Patikrinkite, ar įtampa siekia 10 proc. nurodytos ant variklio duomenų plokštelės. Jei ne, susisiekite su elektros energijos bendrove arba patikrinkite, ar kuri nors kita įranga nesunaudoja visos varikliui reikalingos įtampos. Taip pat galite susisiekti su „Altrad Belle“. | |
| Nuo perkrovos variklj sauganti apsauga nuolat išsijungia. | Pernelyg didelė apkrova. | Patikrinkite, ar apkrova tinkama. Jei sumontuotas naujas variklis patikrinkite, ar jo parametrai sutampa su senojo variklio parametrais. Jei senasis variklis buvo specialiai pritaikytas šiam prietaisui, naujasis variklis nuo jo gali skirtis. Leiskite varikliui veikti be apkrovos ir patikrinkite, ar jis neišsijungia. |
| Pernelyg aukšta aplinkos temperatūra. | Patikrinkite, ar variklis yra pakankamai vėdinamas. Daugelis variklių yra sukurti veikti esant mažesnei nei 40 °C temperatūrai. (Pastaba. Tinkamai veikiantis variklis gali įkaisti tiek, kad jo nebus galima priliesti). | |
| Gali būti sugedusi apsauga. | Susisiekite su prekybos atstovu arba „Altrad Belle“. | |
| Trumpasis jungimas apvijoje. Susisiekite su prekybos atstovu arba „Altrad Belle“. | ||
| Variklis skleidžia garsų gergždžiantį triukšmą. | Pažeistos vidinės detalės. | Susisiekite su prekybos atstovu arba „Altrad Belle“. |
| Įrenginys nevibruoja. | Atsilaisvinęs pavaros diržas. | Sureguliuokite diržo įtempimą. |
| Pavaros gedimas. Susisiekite su prekybos atstovu arba „Altrad Belle“. | ||
| Vibratoriaus gedimas. Susisiekite su prekybos atstovu arba „Altrad Belle“. | ||
| Asfaltas limpa prie plokštės. Bituminis paviršius trūkinėja (skyla). | Nepakankamai sutepama. Naudokite vandenį. | |
| Per didelis sutankinimas. Nuimkite ir iš naujo padenkite. | ||
| Mažas judėjimo greitis (plokštė grimzta). | Per didelis sluoksnio storis. | Pašalinkite medžiagos dalį |
| Per didelis arba per mažas drėgmės kiekis. | Pašalinkite medžiagą ir sureguliuokite | |
Techniné priežiūra
Altrad Belle PCEL 400E serijos tankintuvai sukurti taip, kad sklandžiai veiktų ilgus metus ir nekeltų jokių rūpesčių. Visus pagrindinius techninės priežiūros bei remonto darbus rekomenduojama patikėti patvirtintam Altrad Belle atstovui. Visuomet naudokite originalias Altrad Belle dalis antraip negalios garantija.
Prieš atlikdami remonto darbus, variklj išjunkite ir nutraukite elektros tiekimą.
Visuomet pastatykite tankintuvą PCEL 400E ant lygios vietos, kad galėtumėte tiksliai nustatyti bet kokių skysčių lygį. Naudokite tik rekomenduojamus tepalus (žr. lentelę kitame puslapyje).
Pradinis periodas
Vibratoriaus ašies dėžės alyva keistina po pirmųjų 100 valandų naudojimo, po to kas 500 darbo valandų. Išsamesnė informacija apie vibratoriaus ašies dėžės tepalo keitimą pateikta skyriuje „Vibratorius”. Diržo įtemptumas turi būti tikrinamas kas 4 darbo valandas.
valymas
Tai elektros prietaisų. valymo metu, elektros komponentai šią mašiną NIEKADA būti veikiami vandeniu ar kitu skysčiu bet kokios rūšies, nes tai gali sukelti rimtus sužalojimus ar net mirtį!
| Iprastiniai techninės priežiūros darbai | Prieš kiekvieną naudojimą | Per pirmąsias 4 valandas | po pirmojo mėnesio / 20 h | po 3 mėn. / 50 h | |
| Kabeliai | Tikrinimas | √ | |||
| Pakeisti, jei reikia | |||||
| Pavaros diržas Įtempimas | √ √ √ | ||||
Alyvos/kuro tipas ir kiekis
| Alyvos tipas Kiekis Kuro tipas Talpa | Degimožvakės tipas | Tarpas tarpelektrodų (mm) | ||||
| Vibratorius SAE 10w40 0.22 I | N/A | N/A | N/A N/A | |||


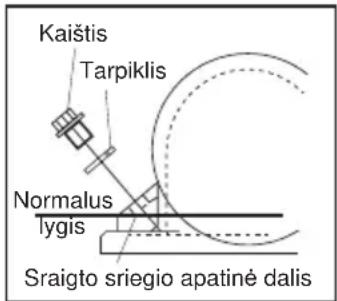

Kaištis Tarpiklis Normalus lygis Sraigto sriegio apatiné dalisVibratorius
Išimkite visą kaištį su tarpikliu, patikrinkite, ar alyvos lygis siekia sriegio apatinę dalį alyvos kaiščio angoje. Jei reikia, jpilkite atitinkamos alyvos (žr. lentelę).
Naujam Altrad Belle PCEL 400E tankintuvui su vienkrypte plokšte suteikiama vienerių metų (12 mėnesių) garantija, kuri pradeda galioti nuo tos dienos, kai klientas įsigyja gaminį.
Altrad Belle garantija taikoma atsiradus konstrukcijos, medžiagų arba gamybos defektams.
Altrad Belle garantija negalioja tokiais atvejais:
1) kai jrenginys sugenda dėl netinkamo ar aplaidaus jo naudojimo, jį numetus arba atsiradus panašiems gedimams dėl gamintojo pateiktų surinkimo, valdymo ar naudojimo instrukcijų nesilaikymo;
2) jei pakeitimai, papildymai ar remontas atliekamas ne Altrad Belle atstovų ar jų įgaliotų asmenų;
3) esant transportavimo ar gabenimo bet koku transportu iki ir iš Altrad Belle arba jų įgalioto atstovo dėl remonto ar patikrinimo ne pagal garantinę paraišką išlaidoms;
4) medžiagoms ir/ar darbo išlaidoms atnaujinant, taisant ar keičiant gaminio dalis dėl natūralaus nusidėvėjimo.
Žemiau išvardytiems komponentams garantija netaikoma:
- pavarų diržams;
Belle grupės ir/arba jų įgalioti atstovai, vadovai, darbuotojai ar draudikai neprisiima atsakomybės už gedimus, nuostolius ar išlaidas, tiesiogiai ar kitaip atsiradusius dėl nemokėjimo naudotis gaminiu.
Paraiškos dėl garantijos
Visos paraiškos dėl garantijos pirmiausia turi būti perduotos Belle grupės atstovams telefonu, faksu, el. paštu arba paprastu paštu:
Paraiškos dėl garantijos:
Tel: +44 (0)1298 84606 Fax: +44 (0)1298 84722 Email : warranty@belle-group.co.uk
