BELLE PCEL 400E - Plaque vibrante ALTRAD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque vibrante unidirectionnelle
Marque	Altrad Belle
Modèle	PCEL 400E
Poids	48,5 kg (pour 110V et 230V)
Puissance moteur	0,6 kW (110V) / 0,55 kW (230V)
Régime moteur	2800 tr/min
Tensions nominales	110 V / 230 V (selon version)
Courant nominal	6,4 A (110V) / 2,8 A (230V)
Indice de protection	IP44
Consommation d'énergie	0,62 kWh
Force centrifuge	11 kN
Fréquence de vibration	101 Hz
Vitesse de déplacement max	18 m/min
Déclivité maximale	20°
Force de compactage	376 kg/m² (110V) / 354 kg/m² (230V)
Niveau de vibration (3 axes)	4,43 m/s²
Niveau de puissance sonore	99 dB(A)
Durée d'utilisation quotidienne recommandée	611 minutes
Système de démarrage	Bouton poussoir marche/arrêt (I/O) avec protection No Volt Release
Type de moteur	Moteur électrique monophasé
Huile pour unité de vibration	SAE 10W40, 0,22 litre
Garantie	12 mois (pièces et main-d'œuvre) *

FOIRE AUX QUESTIONS - BELLE PCEL 400E ALTRAD

Comment démarrer la plaque vibrante PCEL 400E ?

Branchez l'alimentation, puis appuyez sur le bouton VERT (I) pour démarrer. Assurez-vous que l'interrupteur est en position ON. Pour arrêter, appuyez sur le bouton ROUGE (O).

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des EPI : chaussures de sécurité, protection auditive, lunettes de protection et gants. Ne jamais utiliser dans des conditions humides. Vérifiez l'état des câbles et des capots avant chaque utilisation. Lisez le manuel complet.

Quel type d'huile utiliser pour l'unité de vibration ?

Utilisez de l'huile SAE 10W40 en quantité de 0,22 litre. Vérifiez le niveau régulièrement : il doit atteindre le bas du filetage du bouchon de remplissage.

Comment entretenir la courroie d'entraînement ?

Vérifiez la tension de la courroie toutes les 4 heures d'utilisation. Si elle est détendue, réglez-la. Remplacez-la si elle est usée. Consultez le manuel pour la procédure.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord le fusible ou disjoncteur. Si le moteur émet un bourdonnement, il peut y avoir un court-circuit au stator. Si le problème persiste, contactez votre revendeur Altrad Belle.

Puis-je utiliser la plaque sur des pentes ?

Oui, la pente maximale est de 20°. Travaillez dans le sens de la pente (montée/descente), jamais en travers. Utilisez une corde attachée au châssis pour plus de sécurité.

Comment nettoyer la plaque vibrante ?

Ne jamais utiliser d'eau sur les composants électriques. Nettoyez avec un chiffon sec ou une brosse. Pour l'asphalte adhérent, utilisez un système d'arrosage à eau si disponible, mais uniquement sur la plaque de base.

Quelle est la garantie de l'appareil ?

La garantie Altrad Belle est de 12 mois à compter de la date d'achat pour l'acquéreur d'origine. Elle couvre les défauts de matériaux et de fabrication, mais pas l'usure normale ni les dommages dus à une mauvaise utilisation.

Comment transporter la plaque en toute sécurité ?

Utilisez les points de levage manuels (ne pas utiliser la carène moteur). Le transport nécessite deux personnes. Éteignez et débranchez toujours le moteur avant de déplacer la machine.

Quelle est la puissance sonore et les vibrations ?

Le niveau de puissance sonore est de 99 dB(A). Les vibrations sur 3 axes sont de 4,43 m/s². La durée d'exposition quotidienne recommandée est de 611 minutes. Portez une protection auditive.

MODE D'EMPLOI BELLE PCEL 400E ALTRAD

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 2006/42/CE (Cette norme remplace la norme 98/37/CE), Norme compatible pour l'électromagnisme 2004/108/CE (modifié par 89/336/EEC, 92/31/EEC & 93/68 EEC). Les déchets électriques, et d'équipement électronique 2002/96/CE, caractéristiques basse tension 2006/95/CE, BS EN ISO 12100-1:2003 Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI et 2005/88/EC pour machines , article 12, l'objet mentionné est AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Les fichiers techniques des émissions sonores sont détenus par Ray Neilson à l'adresse du Siège du Groupe Belle qui est indiqué ci-dessus.

Le Directeur Général - Pour le compte de la SOCIETE BELLE GROUP (SHEEN) UK.

Date de déclaration - 2013....

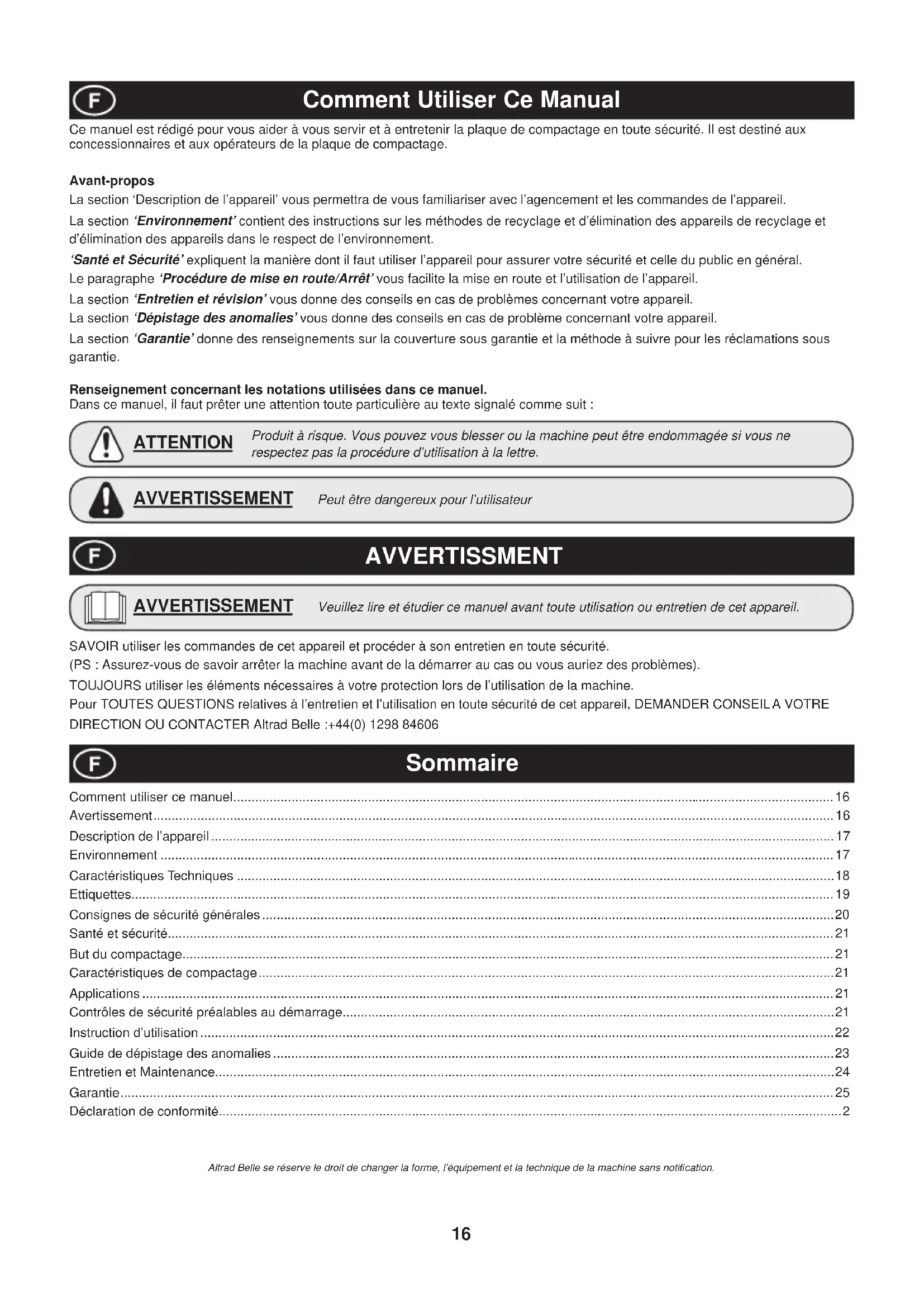

Ce manuel est rédigé pour vous aider à vous servir et à entretenir la plaque de compactage en toute sécurité. Il est destiné aux concessionnaires et aux opérateurs de la plaque de compactage.

Avant-propos

La section 'Description de l'appareil' vous permettra de vous familiariser avec l'agencement et les commandes de l'appareil.

La section ‘Environnement’ contient des instructions sur les méthodes de recyclage et d'élimination des appareils de recyclage et d'élimination des appareils dans le respect de l'environnement.

'Santé et Sécurité' expliquent la manière dont il faut utiliser l'appareil pour assurer votre sécurité et celle du public en général.

Le paragraphe 'Procédure de mise en route/Arrêt' vous facilite la mise en route et l'utilisation de l'appareil.

La section ‘Entretien et révision’ vous donne des conseils en cas de problèmes concernant votre appareil.

La section ‘Dépistage des anomalies’ vous donne des conseils en cas de problème concernant votre appareil.

La section ‘Garantie’ donne des renseignements sur la couverture sous garantie et la méthode à suivre pour les réclamations sous garantie.

Renseignement concernant les notations utilisées dans ce manuel.

Dans ce manuel, il faut prêter une attention toute particulière au texte signalé comme suit :

ATTENTION

Produit à risque. Vous pouvez vous blesser ou la machine peut être endommagée si vous ne respectez pas la procédure d'utilisation à la lettre.

AVVERTISSEMENT

Peut être dangereux pour l'utilisateur

AVVERTISSMENT

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

SAVOIR utiliser les commandes de cet appareil et procéder à son entretien en toute sécurité.

(PS : Assurez-vous de savoir arrêter la machine avant de la démarrer au cas ou vous auriez des problèmes).

TOUJOURS utiliser les éléments nécessaires à votre protection lors de l'utilisation de la machine.

Pour TOUTES QUESTIONS relatives à l'entretien et l'utilisation en toute sécurité de cet appareil, DEMANDER CONSEILA VOTRE DIRECTION OU CONTACTER Altrad Belle :[phone]

Sommaire

Comment utiliser ce manuel....16

Avertissement....16

Description de l'appareil....17

Environnement 17

Caractéristiques Techniques ....18

Ettiquettes....19

Consignes de sécurité générales....20

Santé et sécurité....21

But du compactage....21

Caractéristiques de compactage....21

Applications 21

Contrôles de sécurité préalables au démarrage....21

Instruction d'utilisation....22

Guide de dépistage des anomalies....23

Entretien et Maintenance....24

Garantie....25

Déclaration de conformité....2

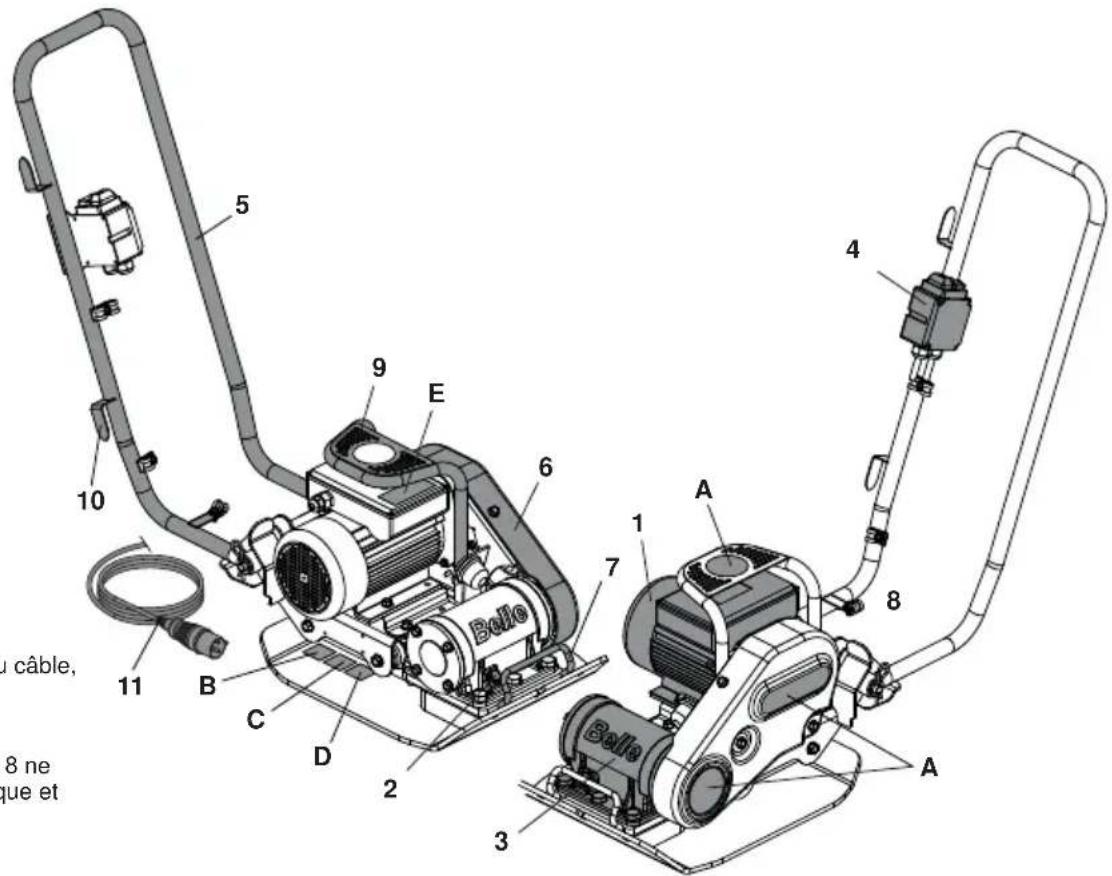

Type de machine:

Plaque de compactage unidirectionnelle

1. Moteur Electrique
2. Bouchon d'huile d'Unité de vibration.
3. Unité de vibration.
4. Interrupteur.
5. Poigne de commande,
6. Pare courroie,
7. Point de levage à main,
8. Point de levage à main (Montant),
9. Carène Moteur,

10. Câble d'alimentation.

11. Crochet de rangement du câble,

Sur les points de levage 7 et 8 ne pas utiliser de palan mecanique et Carène Moteur 9.

5 10 9 E 6 4 11 B C D 2 7 A 8 3 A Belle u câble, 8 ne que et

Respect de L'Environnement

Elimination en toute sécurité

Instruction pour le respect de l'environnement Cet appareil contient des matériaux recyclables. Pour vous débarrasser de l'appareil, prière d'emmener l'appareil et les accessoires dans une décharge de recyclage agréée.

Composant Matériel
Poignée Acier
Poignée Acier
Plaque d'embase Acier
Poids excentrique Acier
Moteur Electrique Acier & Aluminium & Cuivre
Pièces variées Acier et aluminium

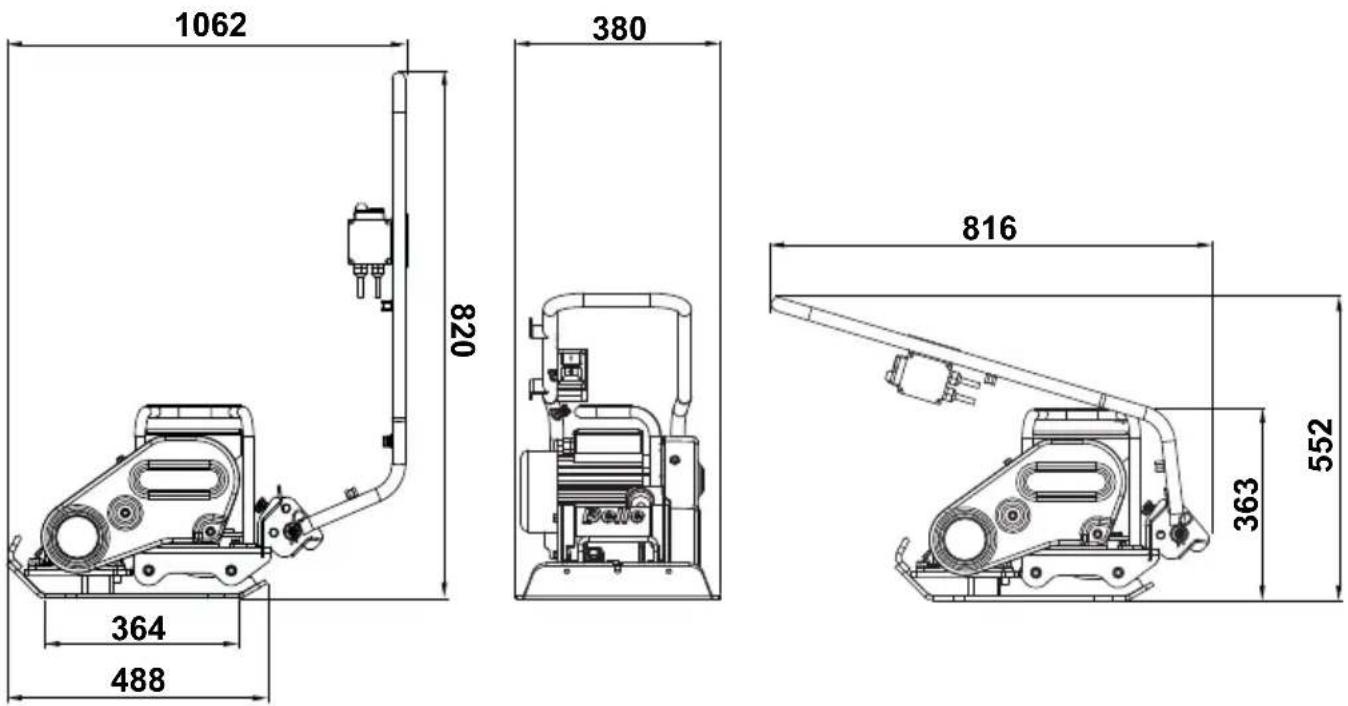

Modèle 110v 50Hz 230v 50Hz
Poids (kg) 48.5 48.5
Puissance Moteur (Hp / kW) 0.8 / 0.6 0.75 / 0.55
Régime du moteur (tr/min) 2800 2800
Tension Nominale (v) 110 230
Courant nominal (A) 6.4 2.8
Système de protection IP44 IP44
Consommation d’énergie (Kwh)	0.62 0.62
Force du vibreur (kN)	11	11
Fréquence (Hz)	101	101
La Taille Minimale du Transformateur (kVA)	3.3	N/A
Vitesse de déplacement Maximum (m/min)	18	18
Déclivité Maximale (°)	20	20
Force de compaction (kg/m2)	376	354
Vibration sur 3 axes* (m/sec2) 4.43 4.43
Durée d’utilisation (Mins)	611	611
Niveau de puissance sonore (dB(A))	99	99

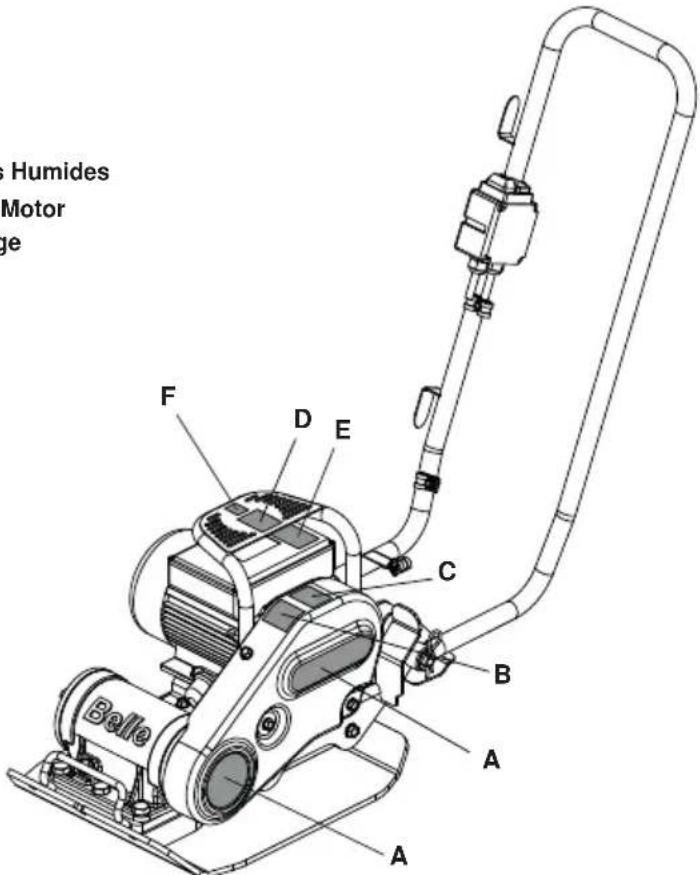

A - Etiquette de Marque
B - Etiquette du Sécurité
C - Etiquette du Bruit
D - Etiquette des Conditions Humides
E - Etiquette de Sécurité de Motor
F - Etiquette de Pas de levage

Humides Motor ge F D E C B A Belle

A - Etiquette de Marque

Autocollant de marque pour identifi er le machine.

B - Etiquette du Sécurité (Part No. 19.0.373)

Lire Le
Manuel
D'utilisation

Port De
Chaussures
De Protection

Port De
Protection
Acoustique

Port De
Lunettes De
Protection

C - Etiquette du Bruit

Puissance sonore de la machine (en décibels).

D - Etiquette des Conditions Humides

NE PAS utiliser cette machine dans des conditions humides. Les composants électriques de la machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!

E - Etiquette de Sécurité de Motor

NE PAS retirer les couvercles du moteur tandis que le reste branché po Cela peut causer des blessures graves ou même la mort.

F - Etiquette de pas de Levage

NE PAS utiliser la Garde moteur comme point de levage.

Pour votre protection personnelle et pour la sécurité des personnes qui se trouvent à proximité, prière de lire et de bien assimiler les consignes de sécurité suivante. Il incombe à l'opérateur de s'assurer qu'il a bien assimilé la manière d'utiliser cet équipement en toute sécurité. En cas de doute sur l'utilisation correcte en toute sécurité de la plaque de compactage PCEL 400E, prière de consulter votre responsable ou Altrad Belle.

ATTENTION

Un entretien mal fait ou une utilisation incorrecte risque d'être dangereux(se). Lisez et assimilez les consignes de securite et les conseils d'utilisation avant d'effectuer des opérations d'entretien, de service ou des réparations.

• Ce matériel est lourd et ne doit pas être soulevé par une seule personne. OBTENEZ DE L'AIDE ou utilisez un équipement de levage approprié. Il existe un ensemble spécial pour le transport du compacteur (voir options).
• Balisez la zone de travail et éloignez les membres du public et tout le personnel non autorisé à une distance sûre.
• Il est impératif que l'opérateur porte un équipement de protection individuelle à chaque fois qu'il utilise cet appareil (voir "Santé et sécurité").
  • Vérifiez que vous savez comment couper cet appareil avant de le mettre en marche, en cas de difficultés.
• Toujours éteindre et débrancher le moteur avant de transporter ou déplacer ou ravitailler la machine.
• Durant l'utilisation, le moteur devient très chaud, le laisser refroidir avant de le toucher. Ne jamais laisser le moteur tourner sans surveillance.
• Il ne faut jamais retirer ni modifier les capots de protection installés. Ils sont prévus pour votre protection. Il faut toujours vérifier que les capots sont en bon état et sont bien fixés. Si l'un des capots est endommagé ou manquant, IL NE FAUT PAS UTILISER LE COMPACTEUR tant que le capot n'est pas remis en place ou réparé.
• Ne jamais tirer ou diriger la machine par le câble, ne jamais débrancher la machine en tirant sur le câble.
• Il ne faut pas faire fonctionner le compacteur si vous ne vous sentez pas bien, si vous êtes fatigué ou si vous avez abusé d'alcool ou de stupéfi ants.
  • Assurez-vous que tous les câbles soient sécurisés et qu'aucun d'eux ne puisse se coincer sous la machine ou vous faire trébucher.
• NE PAS utiliser la protection du moteur comme point de levage.
  • NE PAS jet laver la machine est ce qui pourrait entraîner des blessures graves ou même la mort!.
• NE PAS utiliser cette machine dans des conditions humides. Les composants électriques de la machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!
  • Il est recommandé d'utiliser un dispositif à intensité résiduelle sur les circuits électriques 220/240v.

Prévention Incendie

Si la bétonnière prend feu, couper l'alimentation électrique. Eteindre le feu à l'aide d'un extincteur à poudre sèche ou à CO2. Si le feu ne peut être éteint, rester à distance et contacter les pompiers. En cas de doute quant aux conditions de sécurité de la machine, veuillez contacter votre Concessionnaire agréé Belle.

Moteurs Electrique

Tous les équipements électriques portables sont dangereux s'ils sont mal utilisés. Cette machine ne fonctionne que sur une seule tension. Vérifi er que la tension d'alimentation correspond à la tension indiquée sur la plaque signalétique. Assurez-vous que le moteur soit en position «OFF» avant de le brancher à une source de courant.

220/240v - Toujours utiliser un dispositif à tension résiduelle (déclenchement de fuite à la terre) directement branché dans la prise 220/240V. Si l'on utilise une rallonge, la brancher directement dans le dispositif à tension résiduelle.

110v - En cas d'utilisation d'un transformateur portable, il doit avoir une sortie minimale de 3.3kW et être réglé en continu..

Les symboles sur le commutateur "marche/arrêt" sont conformes 0=OFF et I=ON aux normes internationales.

AVVERTISSEMENT

NE PAS utiliser de rallonge entre le transformateur et l'alimentation. Toujours vérifi er que le câble reliant la bétonnière 110v au transformateur à une longueur minimale de 3 mètres.

Câble de s'assurer qu'il est équipé d'un câble clip pour la poignée de commande à tout moment.

Branchements

La plaque vibrante PCEL 400 E est destinée a l'usage sur site ou chantier, les prises fournies avec la machine sont les suivantes :

110v Motor - 16 ampères classé BS4343.

230v Motor - 13 ampères classé 3-Pin BS1363 ou 3-pin Euro CEE7/7

Installation d'une prise - CE PRODUIT DOIT ETRE A TERRE

IMPORTANT: Les fils du câble d'alimentation sont colorés de la façon suivante:

VERT / JAUNE = TERRE, BLEU = NEUTRE, MARRON = PHASE

Le fil de couleur vert/jaune doit être connecté a la borne de la fiche marquée E ou de couleur verte et jaune.

Le fil de couleur marron doit être connecté a la borne de la fiche marquée L ou de couleur rouge. Le fil de couleur bleu doit être connecté a la borne de la fiche marquée N ou de couleur noire.

Toujours s'assurer avant de brancher la machine, que le voltage de la prise est le même que celui indiqué sur la machine.

Rallonges

Si l'utilisation d'une rallonge est nécessaire, celle-ci ne doit pas dépasser une longueur de 25 mètres. La section du fil doit être de 2.5mm² pour 230v et 2.5mm² pour 110v. S'assurer que la rallonge est soigneusement installée, en évitant les liquides, les arêtes vives et les lieux de passage des véhicules. Faire en sorte que la rallonge ne puisse pas être écrasée sous la bétonnière. La dérouler complètement pour qu'elle ne surchauffe pas, au risque de prendre feu. S'assurer que tous les branchements de la rallonge sont secs et sûrs.

Système de sécurité

Les moteurs fournis avec la machine sont équipés d'un système de sécurité dit « No volt Release ». Cela signifie qu'en cas de coupure de courant, la machine ne redémarrera pas automatiquement une fois le courant rétabli. La machine devra être redémarrée manuellement.

Vibrations

Une partie des vibrations provoquées par le compactage est transmise par le guidon aux mains de l'opérateur. Reportez vous aux caractéristiques et au spécifications pour établir le niveau des vibration et des durées d'utilisation (durée d'exposition quotidienne maximale recommandée). IL NE FAUT PAS dépasser la durée d'utilisation maximale

EPI (Equipement de protection individuelle).

Lors de l'utilisation de cet appareil, il est impératif de porter un EPI approprié (ex. lunettes de protection, gants de protection, casque antibruit et chaussures à embout d'acier). Il faut porter des vêtements adaptés au travail. Attachez les cheveux longs pour les dégager et ne portez pas de bijoux susceptibles de s'accrocher aux pièces mobiles de l'appareil.

Poussière.

Le procédé de compactage produit éventuellement de la poussière qui risque d'être nocive pour la santé. Il faut toujours porter un masque approprié au type de poussière produite.

Buts de Compactage

Après perturbation du sol, ou dans le cas d'un remplissage, d'une couche inférieure de la chaussée ou d'un revêtement hydrocarboné récents, il y aura des petits vides interstitiels ou poches d'air qui risquent de provoquer des problèmes s'ils ne sont pas compactés.

1. Lorsque le trafic traverse une surface sur une partie du sol non compactée, le matériau se comprime, ce qui cause l'affaissement de la surface supérieure au fur et à mesure que le matériau remplit les cavités.
2. C'est ce qui se passe également lorsque des charges statiques s'exercent sur un sol non compacté. La charge (un bâtiment, par exemple) s'enfonce.
3. Les matériaux présentant des vides sont très susceptibles aux infiltrations d'eau, ce qui entraîne des risques d'érosion. Les infiltrations d'eau peuvent également entraîner l'expansion du sol lorsqu'il gèle, ainsi que sa contraction pendant les périodes de sécheresse. En fait, l'expansion et la contraction du sol constituent les principales causes de dégâts des fondations des bâtiments. Il faut éventuellement reprendre la structure en sousœuvre.

Le compactage augmente la densité du matériau et par conséquent, sa capacité porteuse. Il réduit les vides interstitiels et donc les risques d'affaissement, d'expansion et de contraction dus aux infiltrations d'eau.

On utilisait précédemment diverses méthodes de spécifications du compactage requis dans diverses applications. On tenait compte en autres des propriétés du matériau, de l'épaisseur des couches, de la pression exercée, des vibrations et du nombre de passages. Mais en comprenant mieux le principe du compactage, on a pu établir de nouvelles spécifications. Les spécifications les plus récentes font partie des règlements britanniques NRSWA (Règlements concernant les chantiers de construction de nouvelles routes et rues). Les ingénieurs des Ponts et Chaussées adoptent désormais ces spécifications pour garantir un bon compactage sur tous les chantiers.

Applications

Il existe trois principales catégories d'applications/matériaux :

1. Matériaux cohésifs (moins de 20% de matériaux granulaires) ex. argile, limon et sols lourds.
2. Matériaux granulaires (plus de 20% de matériaux granulaires) ex. blocaille, sable et sols légers.
3. Matériaux bitumineux ex. asphalte (goudron), couche à froid (produits d'émulsion de bitume).

Contrôles préalables au démarrage

Inspection préalable au démarrage

Il faut effectuer l'inspection suivante préalable au démarrage avant le début de chaque séance de travail, ou toutes les quatre heures d'utilisation selon ce qui est échu en premier. Pour les instructions détaillées, veuillez vous reporter à la section « Révisons » Si des défaut sont repères, il ne faut pas utiliser la plaque de compactage tant que ce défaut n'a pas été rectifié.

1. Bien inspecter qu'il n'y ait pas de danger ou de câbles endommagés. Assurez-vous que la protection de la courroie soit sécurisée avant toute utilisation.
2. Vérifier les tuyauteries, les points de remplissage, bouchons de vidange et tout autres parties pour trouver un signe de fuite. Réparer toute fuite avant d'utiliser la machine.

AVVERTISSEMENT

Veuillez lire et étudier ce manuel avant toute utilisation ou entretien de cet appareil.

AVVERTISSEMENT

Passer JAMAIS sur le câble électrique avec le compacteur pendant le fonctionnement.

- Amenez la plaque de compactage sur le lieu où elle doit fonctionner.

NE PAS utiliser de levage mécanique sur les points de levage manuels (Voir la section Description de la machine).

Transport de le PCEL 400E est une opération de 2 personnes. Utilisez les points de levage prévus à la main (Voir la section Description de la machine)

• NE JAMAIS laisser le moteur tourner pendant le transport ou le déplacement de la machine PCEL 400E, même pour une courte distance.
- Apres avoir effectué les contrôles figurant à la section «Contrôle préalable au démarrage», vous pouvez mettre le moteur en route.
- Régler le papillon au maximum et utilisez le levier de commande pour diriger ou faire virer la plaque de compactage.

Le vibrateur provoque non seulement des vibrations de la plaque d'embase, mais aussi l'avancement de l'appareil. En fonctionnement normal, vous n'avez pas à pousser la PCEL 400E; il suffit de la laisser se déplacer tout seul à son propre rythme. La vitesse de déplacement est déterminée par l'état de la surface à compacter. Si la surface à compacter est en pente, il faut agir avec beaucoup de précaution pour bien contrôler le sens de déplacement de la PCEL 400E. Vous pouvez le cas échéant, utiliser une corde appropriée attachée à un point abaissé du châssis afin de permettre à une autre personne de reprendre une partie du poids de la PCEL 400E. Pour faire un travail en pente, montez et descendez la pente, mais ne travaillez pas en travers.

- Faites passer la plaque de compactage sur toute la surface selon le schéma logique jusqu'à obtention du compactage requis.

S'il faut compacter plusieurs couches différentes, l'une au-dessus de l'autre, compactez chaque couche séparément

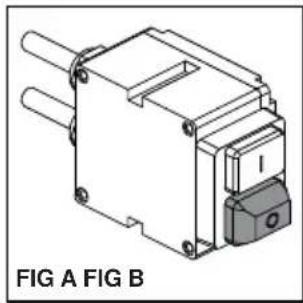

Arrêt du Moteur

1. Appuyez sur le bouton ROUGE (O) pour arrêter la machine (Fig A).

Démarrage du Moteur

1. Branchez-le sur l'alimentation.
2. Appuyez sur le bouton VERT (I) pour démarrer la machine (Fig B).

Guide d'utilisation du banc d'essai des appareils portables (PAT) PCEL-E

AVVERTISSEMENT

Assurez-vous que la plaque soit débranchée avant de procéder aux premières étapes du contrôle visuel!

Avant le test PAT, une inspection visuelle formelle doit être effectuée par une personne compétente pour s'assurer que la sécurité électrique des équipements suit une procédure correcte. Pour obtenir plus de directives concernant le test PAT et les définitions impliquées, visiter le site internet du gouvernement:

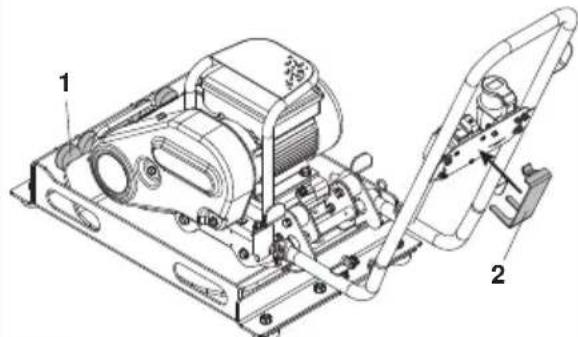

1. Placer le compacteur à plaque PCEL 400E dans l'appareil / le support de test (pièce no. 968/01200), l'avant de la plaque faisant face aux amortisseurs de vibrations (point 1), au repos sur la natte, avec la poignée basculée vers l'arrière (Fig C). L'appareil de test doit être placé sur un sol uniforme, en atmosphère sèche, seuls les pieds en caoutchouc étant en contact avec le sol pour un amortissement correct des vibrations (REMARQUE : les pieds en caoutchouc NE SONT PAS conçus pour isoler le produit du sol).

2. Insérer le support en Z (point 2) (nr. de pièce 968/01205) dans l'interrupteur en le faisant glisser jusqu'à ce qu'un clic confirme qu'il est correctement positionné, puis appuyer sur la touche verte ON de l'interrupteur.

3. Relier un testeur PAT homologué en le configurant conformément à vos spécifications PCEL 400E (ex. tension ; classe d'isolation de l'appareil; type correct de test, etc.).
4. Assurez-vous qu'aucun humain ou animal, ni aucun objet, ne touchent le compacteur à plaque PCEL-E et le support de test PAT, et qu'il n'y a aucun risque que cela se produise durant le test. Effectuer le test quand vous avez la certitude qu'il peut se dérouler en toute sécurité.

Probleme Cause Solution
Le moteur ne demarre pas	Fusible ou disjoncteur debranchés Remplader le fusible ou réarmer le disjoncteur
	Le stator est court-cirtcuité ou a terre. Le moteur emettra un bourdonnement et le disjoncteur ou le fusible s'enclencheront.	Contacter le revendeur ou Altrad Belle
	Surcharge du moteur ou charge coincée	Inspector pour voir si la charge est libre. Si libre, contacter le revendeur ou Altrad Belle
	Le condensateur (sur moteur monophasé) peut avoir echoué	Contacter le revendeur ou Altrad Belle
	Le demarrage par bouton a échoué Contacter le revendeur ou Altrad Belle
Le moteur tourne mais au ralenti	Tension insuffi sante	Si la tension est en dessous de 10% du taux initial, contacter le fournisseur du moteur ou verifi er si un autre équipement n'est pas en train de prendre l'énergie de la machine (branchement sur une même source de courant). Sinon, Contacter le vendeur ou Altrad Belle
	La charge à augmentée	Verifi er si la charge n'a pas changée ou si la machine tourne librement. Verifi er que le fonctionnement du ventilateur n'ait pas changé. Sinon, contacter le revendeur ou Altrad Belle.
Le moteur prend trop de temps pour accelérer	Condensateur defectueux Contacter le revendeur ou Altrad Belle
	Commutateur Fixe defectueux Contacter le revendeur ou Altrad Belle
	Mauvais Roulements Contacter le revendeur ou Altrad Belle
	Tension trop basse	Assurez vous que la tension est comprise entre +/- 10% de la tension nécessaire au fonctionnement de la machine. Si non, contacter le fournisseur du moteur ou verifier si un autre équipement n'est pas en train de prendre l'énergie de la machine. Sinon, contacter le revendeur ou Altrad Belle.
La protection contre la surcharge du moteur s'enclenche constamment	Charge trop haute	Verifier que la charge n'est pas coincée. Si il s'agit d'un moteur de remplacement, assurez vous que celui-ci possede le meme taux de tension que l'ancien. Si l'ancien moteur était issu d'une conception spéciale, un moteur standard ne peut reproduire les performances du précédent. Retirer la charge du moteur et verifier qu'il ne disjoncte pas.
	Temperature ambiante trop élevée	Verifi er que le moteur recueille assez d'air pour son refroidissement. Beaucoup de moteurs sont conçus pour tourner a temperature ambiante de moins de 40°C. (NB: En fonctionnement normal, le moteur peut être chaud au toucher.)
	La sécurité est peut être defectueuse Contacter le revendeur ou Altrad Belle
	Roulements court-circuités Contacter le revendeur ou Altrad Belle
Le moteur emet un grincement ou un bruit de frottement fort	Dommages intérieurs Contacter le revendeur ou Altrad Belle
Pas de vibrations.	Courroie d'entraînement détendue. Régler la tension de la courroie.
	Panne d'entraînement. Contacter un Agent ou Altrad Belle.
	Panne du vibreur.	Contacter le technicien de service local.
Asphalte adhère à la plaque. Ecaillage de la surface bitumineuse (feuilletage)	Manque de lubrification.	Utiliser le système d'arrosage à eau
	Sur compactage.	La retirer et la reposer.
Faible vitesse d'avancement.	Epaisseur de couche trop grande.	Retirer la partie du matériau.
	Teneur en humidité trop haute ou trop faible.	Retirer le matériau et ajouter de la teneur.

Entretien

La gamme PCEL 400E des plaques Altrad Belle est conçue pour donner de nombreuses années de services sans problèmes. Il est recommandé de s'adresser à un concessionnaire agréé Altrad Belle pour effectuer toutes les opération d'entretien importantes et toutes les réparations éventuelles. Il faut toujours utiliser des pièces d'origine Altrad Belle. L'utilisation de pièces de marque autre que la marque Altrad Belle risque d'annuler votre garantie. Avant toute opération de maintenance sur la machine, débrancher le moteur et débrancher la machine de la source d'alimentation. Il faut placer le compacteur sur un sol plat et horizontal afin d'obtenir une lecture exacte des niveaux des liquides. Utilisez uniquement les huiles préconisées (voir la table page suivante).

Rodage

Il faut vidanger l'huile du carter de l'axe du vibrateur au bout des premières 100 heures de fonctionnement, puis toutes les 500 heures de fonctionnement par la suite. Pour des renseignements sur la vidange de l'huile du carter du vibrateur, reportez vous à la section «Vibrateur». Il faut vérifier la tension de la courroie toutes les 4 heures d'utilisation.

Nettoyage

Ceci est un appareil électrique. Pendant le nettoyage, les composants électriques de cette machine ne doit jamais être exposé à l'eau ou un liquide quelconque, car cela pourrait entraîner des blessures graves, voire la mort!

Fréquence d'entretien		Avant Chaque Utilisation	4 Premières Heures	Premier Mois / 20 Heures	3 Mois / 50 Heures
Câbles	Vérifier	√
	Remplacez-les si nécessaire
Courroie d'entraînement Tension			√ √	√

Type et quantité d'huile/de carburant

	Type d'huile Óleo	Quantité (Litrés)	Type de Carburante	Quantité (Litrés)	Type de Bougie	Entrefer d'electrode (mm)
Vibrateur SAE 10w40 0.22 N/A	N/A N/A N/A

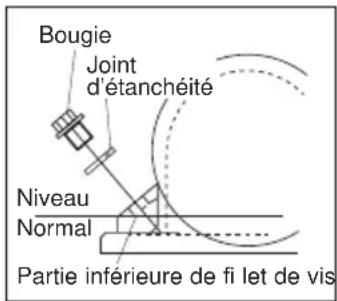

Bougie Joint d'étanchéité Niveau Normal Partie inférieure de fi let de vis

Unité de vibration.

Retirez la bougie munie du joint d'étanchéité. Vérifiez que le niveau d'huile arrive au fond du filet du trou prévu pour le bouchon d'huile. Faites l'appoint d'huile préconisée, le cas échéant (voir tableau).

La plaque de compactage unidirectionnelle PCEL 400E neuve de Altrad Belle est garantie à l'acquéreur d'origine un an (12 mois) à partir de la date originale de l'achat.

La garantie Altrad Belle s'applique à tous défauts de matériaux ou à un vice de conception ou de fabrication.

La garantie Altrad Belle ne couvre pas ce qui suit :

1. Dégâts causés par un usage abusif, négligent, une chute ou tous autres dégâts similaires causés par le non-respect des instructions concernant l'assemblage, l'utilisation ou les opérations d'entretien à effectuer par l'utilisateur, ou résultant de celle-ci.
2. Toutes modifications, additions ou réparations effectuées par des personnes autres que les responsables de Altrad Belle ou ses agents agréés.
3. Les frais de transport ou d'expédition pour retourner l'appareil à Altrad Belle, ou ses agents agréés, et le renvoyer, en vue de le faire réparer ou évaluer après revendication sous garantie.
4. Les coûts des matériaux et/ou de la main-d'œuvre requis pour remplacer, réparer ou renouveler les composants en raison d'une usure raisonnable.

Sont exclus de la garantie les composants suivants :

• Courroie(s) d'entraînement

Altrad Belle et/ou ses agents agréés, directeurs, employés ou assureurs ne sont pas tenus responsables de tous dégâts conséquentiels ou autres, pertes ou dépenses encourus en relation avec l'utilisation de l'appareil, ou l'incapacité d'utiliser l'appareil dans un but quel qu'il soit.

Réclamations sous garantie

Il faut tout d'abord adresser toutes réclamations sous garantie à Altrad Belle par téléphone, fax, e-mail ou par courrier.

Pour les revendications sous garantie:

Tel: [phone] Fax: [phone] Email : [e-mail]

Prière d'écrire à :
