Productsoort	Eenzijdige trilplaat
Merk	Altrad (Belle Group)
Model	BELLE PCX 16/50

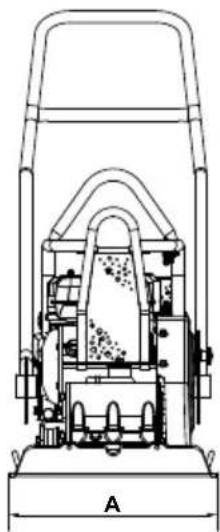

Breedte plaat	500 mm
Lengte plaat (opslag)	995 mm
Lengte in bedrijf	1065 mm
Hoogte (opslag)	995 mm
Contactoppervlak plaat	420 x 500 mm
Nettogewicht	91,5 kg
Aandrijving	Benzinemotor Honda GX160, 4,0 kW (5,5 pk)
Brandstoftankinhoud	3,6 L (loodvrij)
Motorolie type	SAE 10W30, 0,6 L
Trillerolie type	SAE 10W40, 0,3 L
Trilsterkte	16 kN
Trilfrequentie	85 Hz
Maximale verplaatsingssnelheid	21 m/min
Maximale helling	20°
Compactiekracht	435,7 kg/m²
Geluidsvermogensniveau	107 dB(A)
Overgedragen trillingen (hand-arm)	2,87 m/s² (3 assen)
Maximale dagelijkse gebruiksduur	364 min (ongeveer 6 u)
Hoofdfuncties	Verdichten van cohesieve, granulaire en bitumineuze bodems
Routineonderhoud	Controle motorolie, luchtfilter, bougie, riemspanning
Veiligheid	PBM verplicht (bril, handschoenen, helm, schoenen), motor stop voor onderhoud
Garantie	12 maanden (onderdelen en arbeid)

Veelgestelde vragen - BELLE PCX 16/50 ALTRAD

Waarvoor dient de trilplaat BELLE PCX 16/50?

Ze dient voor het verdichten van grond, granulaten en bitumineuze mengsels om funderingen, sleuven en oppervlakken te stabiliseren voorafgaand aan bekleding.

Hoe start ik de trilplaat?

Open de benzinekraan, zet de choke op als motor koud, draai de schakelaar op "I", trek aan de terugtrekstarter tot de motor start, zet dan de choke uit.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, handschoenen, een gehoorbescherming en veiligheidsschoenen. Werk niet in een afgesloten ruimte vanwege uitlaatgassen.

Wat is de aanbevolen onderhoudsfrequentie?

Controleer de motorolie en de riemspanning elke 4 uur. Reinig het luchtfilter elke maand. Ververs de motorolie elke 20 uur en de trillerolie elke 500 uur.

Wat te doen als de motor niet start?

Controleer de brandstof, de schakelaar, de bougie (reinig deze), de choke. Als de motor verzopen is, open de choke, vol gas en trek aan de starter. Raadpleeg een technicus als het probleem aanhoudt.

Wat is het gewicht van de trilplaat?

Het nettogewicht is ongeveer 91,5 kg. Het wordt aanbevolen om deze niet alleen te tillen; gebruik geschikt hijsapparatuur.

Wat zijn de afmetingen van de plaat?

Breedte: 500 mm, lengte in opslag: 995 mm, lengte in bedrijf: 1065 mm, hoogte: 995 mm. Contactoppervlak: 420 x 500 mm.

Wat is het geluidsniveau van de machine?

Het geluidsvermogensniveau is 107 dB(A). Het dragen van een gehoorbescherming is verplicht tijdens het gebruik.

Hoe kunnen trillingen voor de operator worden verminderd?

De machine is ontworpen om trillingen te beperken. Respecteer de maximale gebruiksduur van 364 minuten per dag. Gebruik antivibratie handgrepen en neem pauzes.

Waar kan ik reserveonderdelen vinden?

Neem contact op met een erkende Altrad Belle dealer. Gebruik alleen originele onderdelen om de garantie te behouden.

GEBRUIKSAANWIJZING BELLE PCX 16/50 ALTRAD

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijnen: 2006/42/CE (Deze richtlijn vervangt Richtlijn 98/37/EC), Electromagnetische Compatibility Richtlijn 2004/108/CE (geamendeerd door 89/336/EEC, 92/31/EEC & 93/68 EEC). De afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/CE, de Laagspannings Richtlijn 2006/95/CE, BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is. Geluidshinder te voldoen aan de richtlijnen 2000/14/EG en 2005/88/EG bijlage VI, voor toestel onder stuk 12 naar de notified troep zit AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Lawaai Technische dossiers zijn in handen van Ray Neilson op de Belle groep hoofdkantoor adres, dat staat boven

In deze handleiding leest u hoe u de triplaat veilig kunt bedienen en onderhouden. De handleiding is bedoeld voor de dealers en operators van deze machine.

Voorwoord

In de paragraaf 'Milieu' worden aanwijzingen gegeven voor het milieuvriendelijk recyclen van een afgedankte machine.

Aan de hand van de informatie in de paragraaf 'Machinebeschrijving' raakt u vertrouwd met het ontwerp en de regelaars van de machine.

In de paragrafen 'Algemene veiligheid' en 'Gezondheid en veiligheid' vindt u de gebruiksvoorschriften voor de machine met het oog op uw eigen veiligheid en die van anderen.

Onder 'Starten en stoppen' leest u hoe u de machine in- en uitschakelt.

Onder 'Foutopsporing' worden oplossingen gegeven voor eventuele problemen met de machine.

In de paragraaf 'Onderhoud' wordt het algemene onderhoud van de machine beschreven.

In de paragraaf 'Garantie' wordt de aard van de garantie beschreven, alsmede de procedure voor het indienen van claims.

Onder 'CE-keurmerk' worden de normen beschreven waaraan deze machine voldoet.

Richtlijnen met betrekking tot de tekstweergave.

Passages in deze handleiding die om extra aandacht vragen, worden als volgt weergegeven:

VOORZICHTIG

Volg de gebruiksvoorschriften nauwlettend op ter voorkoming van onveilige situaties, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situaties leiden.

WAARSCHUWING

WAARSCHUWING

Voordat u met deze machine gaat werken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kunt onderhouden.

(N.B.: zorg, in verband met noodsituaties, dat u weet hoe u de machine moet uitzetten alvorens deze in te schakelen.)

Draag altijd geschikte veiligheidskleding. Mocht u vragen hebben over de gebruiken onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle. ([phone]).

Inhoud

Gebruik van deze handleiding 66

Waarschuwing 66

Machinebeschrijving 67

Milieu 67

Algemene veiligheid 70

Gezondheid en veiligheid 70

Veiligheidscontroles vóór het opstarten 70

Waarom verdichten? 71

Toepassingen 71

Starten en stoppen 72

Bediening van de triplaat 73

Foutopsporing 74

Onderhoud 75

Trilelement....76

Montage-Instructies 76

Garantie....77

EG-Machinerichtlijn 2

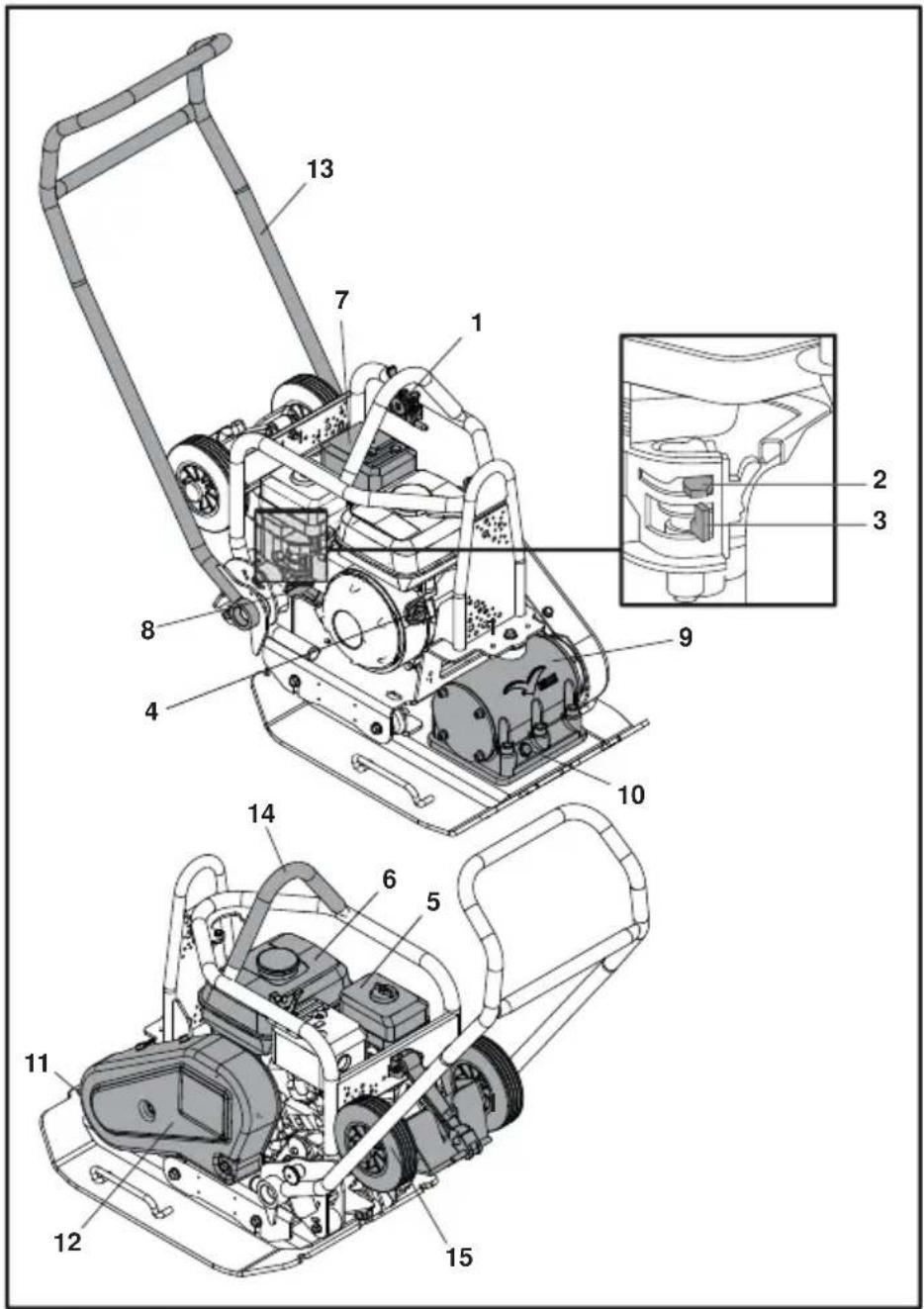

1. Gashendel.
2. Chokehendel.
3. Brandstoftoevoerhendel.
4. Motor-aan-uit-schakelaar.
5. Luchtfi Iterhuis.
6. Brandstoftank.
7. Uitlaat.
8. Repeteerstarter.
9. Trilelement.
10. Oliepeilplug van trilelement.

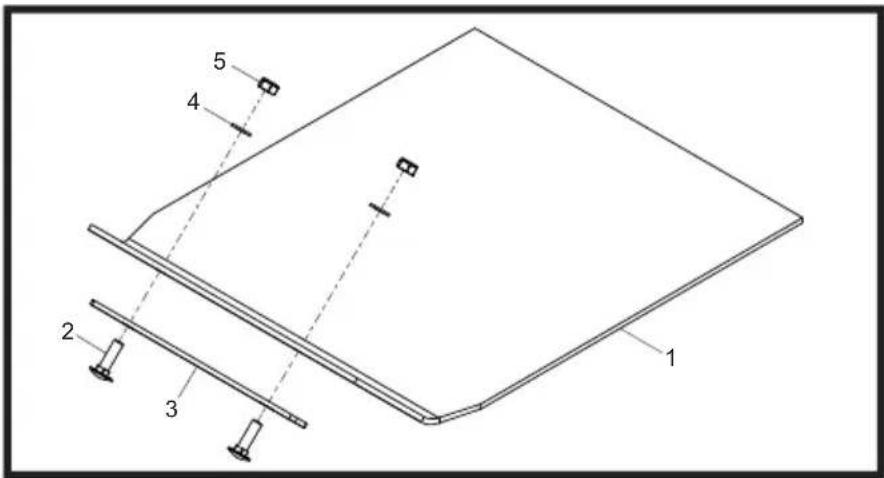

11. Bevestigingspunt voor waterinstallatie of kunststof onderplaat.
12. Riembeschermkap.
13. Bedieningshendel.
14. Hefpunt.
15. Transporthulpstuk.

Milieu

Veilig afdanken.

Aanwijzingen ter bescherming van het milieu.

De machine bevat waardevolle materialen.

Breng de afgedankte machine en accessoires naar het aangewezen recyclingbedrijf.

Onderdeel Materiaal
Hendel Staal
Voordeksel HDPE
Hoofdframe Staal
Vloerplaat Staal
Handgrepen Rubber
Motor Aluminium
Flexibele ophangpunten Staal en Rubber
Diverse Onderdelen Staal en aluminium
Waterreservoir (indien gemonteered)	Kunststof

Merkstickers het model van de machine te identificeren.

B - Veiligheidssticker

Lees de bedien- ingshandleiding

Draag bescher- mend schoeisel.

Draag oorbe- scherming.

Draag oogbe- scherming.

C - Geluidssticker

Het geluidsniveau van de machine tijdens het gebruik.

D - Hefpunt sticker

Geeft dit gebied kan worden gebruikt om de machine met een loodslift heffen.

E - Wielkit Montage Sticker

Zie de 'Aansluitinstructies' sectie van deze website voor uitleg

F - Motortoerental sticker

Snellopende motorsnelheidpositie.

Langzaamlo- pende motorsnelhei- dpositie.

G - 'No Lifting' sticker

Hiervoor zijn van de machine is niet ontworpen voor het heffen met een mechanische takel.

Lees voor uw eigen veiligheid en die van anderen de volgende informatie aandachtig door. De operator moet ervoor zorgen dat hij volledig vertrouwd is met de gebruiksvoorschriften voor deze machine. Mocht u vragen hebben over deze gebruiksvoorschriften, neem dan contact op met uw opzichter of met Altrad Belle.

VOORZICHTIG

Verkeerd gebruik of onderhoud kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

• Til de machine vanwege het gewicht niet alleen op. Zorg voor hulp of maak gebruik van geschikte hijsapparatuur. Voor de trilplaat is een speciaal transporthulpstuk verkrijgbaar (zie opties).
• Zet de werkplek af en houd onbevoegden op veilige afstand.
• Draag bij gebruik van deze machine altijd veiligheidskleding (zie Gezondheid en veiligheid).
• Zorg, in verband met noodsituaties, dat u weet hoe u de machine veilig kunt uitzetten alvorens deze in te schakelen.
• Zet de motor altijd uit alvorens de machine te vervoeren, te onderhouden of op de werkplek te verplaatsen.
• Als de motor draait, wordt deze zeer heet. Raak de motor niet aan voordat deze is afgekoeld. Laat de motor nooit onbeheerd draaien.
• De beschermkappen zijn aangebracht voor uw veiligheid en mogen nooit worden verwijderd of aangepast. Controleer altijd of de beschermkappen in goede staat verkeren. Laat eventuele beschadigde of ontbrekende beschermkappen vervangen of repareren alvorens de trilplaat in gebruik te nemen.
• Werk nooit met de trilplaat als u zich ziek of moe voelt of als u onder invloed bent van alcohol of medicijnen.

Veiligheid inzake brandstof.

VOORZICHTIG

Brandstof is brandbaar en kan persoonlijk letsel of schade aan apparatuur veroorzaken. Zet alvorens de brandstoftank te vullen de motor uit en doof eventuele open vlammen. Rook nooit tijdens het vullen en veeg eventueel gemorste brandstof altijd op.

• Zet de motor vóór het vullen uit en laat deze afkoelen.
• Doof open vlammen en rook nooit tijdens het vullen.
• Bestrooi gemorste brandstof onmiddellijk met zand en trek bevlekte kleding uit.
• Bewaar brandstof in een daarvoor bestemde, goedgekeurde container en plaats deze nooit in de buurt van warmte- of ontstekingsbronnen.

Gezondheid en veiligheid

Trilling

Bij het bedienen van de triplaat ondervindt de operator via de hendel enige trilling in de handen. Door het specifieke ontwerp van de trilplaten van Errut wordt trilling in handen en armen gereduceerd. Zie specificaties en technische gegevens voor trillingniveaus en gebruiksduur (aanbevolen maximale dagelijkse blootstellingstijd). De maximumgebruiksduur mag niet worden overschreden.

Veiligheidskleding.

Draag bij gebruik van de machine geschikte veiligheidskleding (veiligheidsbril, handschoenen, oorbeschermers, stofmasker, en schoenen met stalen neus). Draag kleding die geschikt is voor de werkzaamheden. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt kunnen raken.

Stof.

Tijdens het verdichten kan stof vrijkomen, wat schadelijk kan zijn voor uw gezondheid. Draag daarom altijd een stofmasker dat geschikt is voor het type stof dat vrijkomt.

Brandstof.

Adem geen brandstofdampen in en vermijd aanraking met de huid. Was brandstofvlekken onmiddellijk uit. Bij aanraking met de ogen met veel water uitspoelen en zo snel mogelijk een arts waarschuwen.

Uitlaatgassen

VOORZICHTIG

De uitlaatgassen van deze machine zijn uiterst giftig en kunnen dodelijk zijn!

Gebruik de trilplaat niet binnenshuis of in een besloten ruimte en zorg voor voldoende ventilatie op de werkplek.

Veiligheidscontroles vóór het opstarten

Inspectie vóór het opstarten

Voer aan het begin van elke werkperiode of na elke vier bedrijfsuren (als de werkperiode langer duurt) de volgende inspectie uit. Zie de paragraaf Onderhoud voor meer informatie. Werk bij constatering van een storing niet met de machine totdat de storing is verholpen.

1. Controleer de trilplaat zorgvuldig op tekenen van schade. Controleer of alle onderdelen goed zijn aangebracht. Let in het bijzonder op de beschermkap van de riemaandrijving tussen de motor en het trilelement.
2. Controleer het motoroliepeil en vul zo nodig olie bij.
3. Controleer het motorbrandstofniveau en vul zo nodig brandstof bij.
4. Controleer op brandstof- en olielekken.

Waarom verdichten

Bewerkte grond, nieuw opvulsel, een nieuwe funderingslaag en nieuw asfalt vertonen kleine holten of luchtzakjes die, indien ze niet worden verdicht, tot problemen leiden.

1. Het verkeer dat over het oppervlak van een niet verdicht gebied rijdt, zorgt ervoor dat het materiaal wordt samengedrukt. Hierdoor worden de holten opgevuld en zakt de bovenlaag weg.
2. Een soortgelijke situatie doet zich voor bij statische belasting van niet verdichte grond; de belasting (bv. een gebouw) zal inzakken.
3. Materiaal dat holten vertoont, is meer onderhevig aan insijpelend water, met erosie als gevolg. Indringend water kan er bovendien toe leiden dat de grond bij vorst uitzet en tijdens droge perioden samentrekt. Uitzetting en samentrekking zijn een belangrijke oorzaak van schade aan de fundering van gebouwen. Het gevolg is doorgaans dat de fundamenten van dergelijke gebouwen moeten worden verstevigd.

Door verdichting krijgt het materiaal een hogere dichtheid, waardoor de draagcapaciteit wordt vergroot. Het materiaal vertoont minder luchtholten, waardoor het risico van inzakking, uitzetting en samentrekking als gevolg van indringend water afneemt.

Verdichtingsspecifi caties

In het verleden zijn diverse methoden toegepast voor het specificeren van de vereiste verdichting bij verschillende toepassingen. Factoren waarmee rekening moet worden gehouden, zijn de materiaaleigenschappen, de laagdikte, de uitgeoefende druk, de trilling en het aantal keer dat de grond moet worden verdicht. Meer inzicht in het verdichtingsprincipe heeft geleid tot nieuwe verdichtingsspecificaties. De meest actuele specificaties maken deel uit van een Britse wet: de NRSWA (New Roads & Street Works Act). Deze specificaties worden tegenwoordig toegepast door civiel ingenieurs om op elke werkplaats een goede verdichting te kunnen garanderen.

Toepassingen

De toepassingen/materialen kunnen worden ingedeeld in drie categorieën:

1. Samenhangende materialen (minder dan 20% korrelig) zoals klei, slib en zware grondsoorten.
2. Korrelige materialen (meer dan 20% korrelig) zoals puin, zand en lichte grondsoorten.
3. Bitumineuze materialen zoals asfalt (steenslag) en koud asfalt (bitumenemulsies).

VOORZICHTIG

Verkeerd onderhoud kan gevaarlijk zijn. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

Honda GX160 Benzinemotor

1. Zet de brandstoftoevoer open door de brandstoftoevoerhendel volledig naar rechts te duwen.
2. Zet bij het starten van een koude motor de choke aan (ON) door de chokehendel volledig naar links te duwen. Bij het herstarten van een warme motor is de choke gewoonlijk niet meer nodig, maar als de motor enigszins is afgekoeld, moet u mogelijk gedeeltelijk choken.
3. Draai de motor-aan-uit-schakelaar naar rechts in de stand 'l'.
4. Zet de gasklep in de stand voor stationair toerental door de gashendel volledig naar rechts te duwen.Start de motor niet met volgas, omdat de machine anders direct begint te trillen zodra de motor aanslaat.
5. Houd de bedieningshendel met één hand goed vast en trek met de andere hand aan de repeteerstarter totdat u weerstand van de motor voelt. Laat de starter vervolgens los.
6. Trek flink aan de repeteerstarter, maar let erop dat u het koord niet volledig uittrekt.
7. Herhaal deze procedure totdat de motor aanslaat.
8. Als de motor na verscheidene pogingen niet aanslaat, raadpleeg dan de paragraaf Foutopsporing.

9. Sluit de brandstoftoevoer af.

10. Als de motor aanslaat, moet de chokehendel geleidelijk naar rechts worden geduwd (naar de stand OFF).

11. Om de motor uit te zetten, moet de gasklep in de stand voor stationair toerental worden gezet en de motor-aan-uit-schakelaar naar links in de stand '0' worden gedraaid.

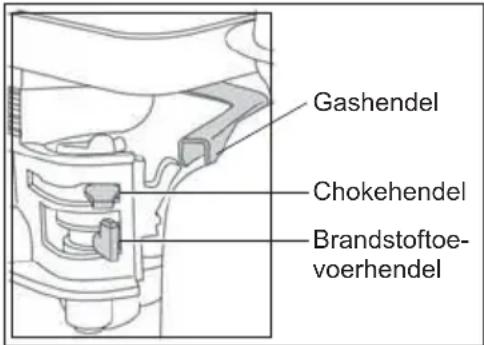

Gashendel Chokehendel Brandstoftoe- voerhendel

- Vervoer de trilplaat naar de gewenste plaats.

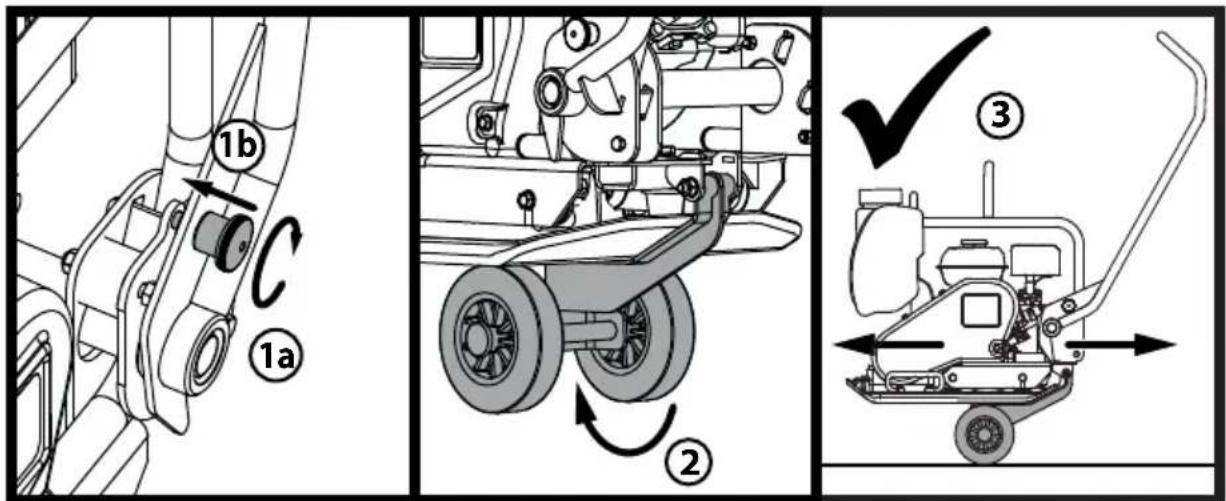

Als de trilplaat met het 'afneembare' transporthulpstuk moet worden vervoerd, kantel de machine dan naar voren zodat de transportwielen van de grond komen. Trek het frame van het transporthulpstuk naar achteren en vervolgens overdwars, zodat het kan worden losgekoppeld van de achterzijde van de trilplaat. Berg het transporthulpstuk op een veilige plaats op.

Bij trilplaten met 'vast' transporthulpstuk kantelt u de machine naar voren en trekt u het transporthulpstuk naar achteren en naar boven. Vervolgens laat u de machine zakken en vergrendelt u het transporthulpstuk in de bovenste stand ('up').

Als de machine met hijsapparatuur moet worden geplaatst, controleer dan of het maximale hijsvermogen van deze apparatuur geschikt is voor het gewicht van de trilplaat (zie Technische gegevens deel van de machine nummerplaat). Maak gebruik van geschikte kettingen of stroppen en bevestig deze UITSLUITEND aan het hefpunt boven op de trilplaat.

- Als de trilplaat is uitgerust met de waterinstallatie en de werkzaamheden het gebruik van deze installatie vereisen, controleer dan eerst of de wateruitlaatklep gesloten is en vul vervolgens het reservoir met schoon water.

- Nadat u de controles in de paragraaf 'Veiligheidscontroles vóór het opstarten' hebt uitgevoerd, kunt u de motor starten.

De trilplaten in het 'PCX'-assortiment van Altrad Belle zijn uitgerust met een centrifugaalkoppeling. Hierdoor kan de motor stationair lopen zonder dat het trilelement wordt aangedreven.

Als het motortoerental wordt opgevoerd, wordt de koppeling in werking gesteld en het trilelement door de koppeling aangedreven. Voor een goede werking moet het motortoerental op maximum worden afgesteld.

- Zet de gashendel op maximum en gebruik de bedieningshendel om de trilplaat te besturen en te draaien.

Het trilelement zorgt ervoor dat de vloerplaat gaat trillen en dat deze wordt voortbewogen. Bij normaal gebruik hoeft u de trilplaat niet te duwen, maar kunt u deze in zijn eigen tempo laten lopen. De loopsnelheid is afhankelijk van de toestand van de te verdichten ondergrond.

Als de te verdichten ondergrond zich op een helling bevindt, bestuur de trilplaat dan uiterst voorzichtig.

Bevestig zo nodig een geschikt stuk touw onder aan het chassis van de trilplaat, zodat een helper een deel van het gewicht van de trilplaat kan overnemen. Werk uitsluitend in de lengterichting van een helling, nooit van zijkant naar zijkant.

- Leid de trilplaat in een vast patroon over de ondergrond totdat deze voldoende is verdicht.

Als er een aantal verschillende lagen boven elkaar moeten worden verdicht, bewerk dan elke laag afzonderlijk.

- Om de trilfunctie van de trilplaat uit te schakelen, moet de gashendel in de stand voor stationair toerental worden gezet.

Probleem Oorzaak Oplossing
Motor no arranca.	Geen brandstof.	Zet brandstoftoevoer open
		Vul brandstoftank.
	Motor staat uit Zet motor aan.
	Vuile bougie elektrodenafstand opnieuw af. Reinig bougie en stel.
	Motor is koud. Zet choke uit.
	Motor is verzopen.	Honda zet choke open, zet gasklep volledig open, trek aan repeteerstarter totdat motor aanslaat.
Motor nog steeds niet gestart.	Grote Fout Neem contact op me plaatselijke serviceagent.
Machine trilt niet.	Motortoerental te laag Zet Motortoerentalregelaar op Fast (hoog)
	Spanning aandrijfriem te laag Stel riemspanning af.
	Luchtfilter verstopt.	Reinig of vervang luchtfilter.
	Aandrijfstoring. Neem contact op me plaatselijkke serviceagent.
	Storing van trilelement. Neem contact op metplaatselijke serviceagent.
Asfalt kleeft aan plaat. Onvoldoende smering. Gebruik een waterinstallatie.
Plaveiblokken beschadigd	Plaat in direct contact met materiaal	Gebruik een kunststof onderplaat
Bitumineus oppervlakscheurt (splijt in lagen)	Oververdichting.	Oppervlak verwijder en opnieuw leggen.
Lage loopsnelheid(Platz zak in)	Laagdikte te diep.	Verwijder een deel van het materiaal.
	Vochtgehalte te hoog of te laag.	Materiaal verwijderen en aanpassen.

Onderhoudswerkzaamheden

De eenrichtingstrilplaten in het 'PCX'-assortiment van Altrad Belle staan garant voor een jarenlange probleemloze werking. Het is echter belangrijk dat de in deze paragraaf beschreven eenvoudige onderhoudswerkzaamheden regelmatig worden uitgevoerd. Laat grote onderhouds- en reparatiewerkzaamheden bij voorkeur uitvoeren door een erkende Altrad Belle-dealer. Maak altijd gebruik van originele Errutvervangingsonderdelen; bij gebruik van niet-originele onderdelen kan de garantie vervallen.

Zet de motor uit alvorens onderhoudswerkzaamheden te verrichten. Trek bij werkzaamheden aan een machine met benzinemotor de bougiekabel los. Zorg bij werkzaamheden aan een dieselmotor dat de stopschakelaar in de stand Stop staat. Plaats de trilplaat altijd op een egale ondergrond, zodat de vloeistofniveaus correct kunnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie tabel op volgende pagina).

Inloopperiode

Als de trilplaat voor het eerst wordt gebruikt, moet de motorolie na de initiele inloopperiode worden ververst (zie motorhandleiding voor meer informatie). De olie in het ashuis van het trilelement moet na de eerste 100 bedrijfsuren worden ververst en vervolgens na elke 500 bedrijfsuren. Zie 'Trilelement' voor meer informatie over het verversen van de olie in het ashuis van het trilelement. Controleer de riemspanning na vier bedrijfsuren.

Aandrijfriem

Als de riemspanning moet worden afgesteld, draai dan de vier stelschroeven op de antitrilbevestigingen zover los dat de grondplaat kan worden verplaatst. Pas de stand van de grondplaat aan door deze aan de achterkant omhoog te brengen of te laten zakken om de riemspanning respectievelijk te verhogen of te verlagen. Zet na afstelling van de riemspanning de stelschroeven weer vast en controleer de riemspanning nogmaals. Plaats ten slotte de riembeschermkap op de juiste wijze terug en controleer of deze goed vastzit.

Routineonderhoud		Elke 4Uur	Eerste mnd /20 Uur	3 Mnd / 50Uur	6 Mnd /100 Uur
Motorolie	Peil Controleren	√
	Verversen		√		√
Luchtfi Iter	Staat Controleren / Reinigen		√		√
	Indien nodig vervangen / Elke 12 mnd
Bougie Verversen					√
Aandrijfriem Spanning		√ √	√

Olie- / brandstoftype en hoeveelheid - Bougietype

	Olietype Hoeveel Brandstoftype Inhoud Bougietype					Elektroden -afstand (mm)
Benzine Motor Honda GX160	S.A.E. 10W 30 0.6	Ongelood 3.6			BM6ES or BPR6ES	0.6 - 0.7
Trilelum	S.A.E. 10W 40	0.3	NVT	NVT	NVT	NVT

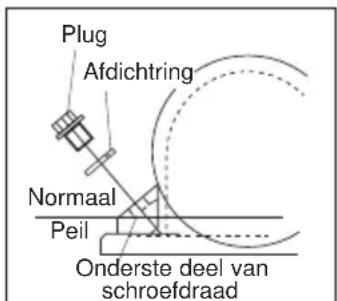

Plug Afdichtring Normaal Peil Onderste deel van schroefdraad

Verwijder de plug en de afdichtring.

Controleer of het oliepeil tot aan het onderste deel van de schroefdraad van het oliepluggat reikt. Vul zo nodig olie bij (let op het type, zie tabel).

De Kunststof Onderplaat

De Kunststof onderplaat is bedoeld voor het aanstampen van betonplaten en straatstenen. De onderplaat mag echter niet worden gebruikt voor normaal verdichtingswerk. Controleer vóór montage of de kunststof onderplaat het juiste formaat heeft en van het juiste type is.

Plaats de kunststof onderplaat (1) onder de vloerplaat en zorg dat de bevestigingsgaten zijn uitgelijnd met de gaten op de voorkant van de vloerplaat. Steek de borgbouten (2) eerst door de gaten in de klemstrook (3), daarna door de gaten in de kunststof onderplaat (1) en ten slotte door die in de vloerplaat. Zet de bouten vast met de moeren (5) en de afdichtringen (4). Vastzetten met 50Nm.

1 2 3 4 5

Transporthulpstuk

Met behulp van het transporthulpstuk kan de operator de trilplaat moeiteloos naar de werkplekvervoeren.

1. Draai het handvat Sluitknop om het handvat vergrendeling vast en sluit het handvat.
2. Zodra het handvat is vergrendeld, laat het wiel kit en schuif onder de bodemplaat.
3. met het handvat nog steeds opgesloten op zijn plaats, de machine is nu klaar om te worden vervoerd via de wiel kit.

Op deze 'PCX'-eenrichtingstrilplaat van Altrad Belle wordt garantie verleend aan de oorspronkelijke koper gedurende een periode van één jaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Altrad Belle is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt niet onder de garantie van Altrad Belle:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Altrad Belle of diens erkende agenten.
3. De kosten van transport- en vervoer van en naar Altrad Belle of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materiaal- en/of arbeidskosten voor het vernieuwen, repareren of vervangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen niet onder de garantie:

• Aandrijfriem(en)
• Luchtfi Iter (motor)
- Bougie (motor)

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen niet aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in eerste instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Altrad Belle.

Nummers voor garantieclaims:

Tel: [phone] Fax: [phone] Email : [e-mail]

Garantieregistratie:

In de offerte voor ALTRAD Belle om groener en meer ecovriendelijk te worden hebben we een online Garantieregistratie geïntroduceerd. Om de registratiepagina op onze website te openen kunt u het volgende adres gebruiken:

http://www.bellegroup.com/index.php?p=warranty_registration

U kunt ook de QR Code (Quick Response Code) gebruiken om met uw smartphone de registratiepagina te openen.

1. Draai de hendel sluitknop naar het handvat vergrendeling vast en sluit het handvat.
2. Når håndtaget er låst på plads, skal du slippe hjulet kit og skub under bundpladen.
3. met het handvat nog steeds opgesloten op zijn plaats, de machine is nu klaar om te worden vervoerd met behulp van het wiel kit.

PPE (Echipament personal de protectie).

Grondplaat, Sohlplatten-Zsb.,
