BELLE PCX 16/50 - Tärinälevy ALTRAD - Ilmainen käyttöohje ja opas

Tuotetyyppi	Yksisuuntainen tärylevy
Merkki	Altrad (Belle Group)
Malli	BELLE PCX 16/50
Levyn leveys	500 mm
Levyn pituus (säilytys)	995 mm
Käyttöpituus	1065 mm
Korkeus (säilytys)	995 mm
Levyn kosketuspinta-ala	420 x 500 mm
Nettopaino	91,5 kg
Voimanlähde	Bensiinimoottori Honda GX160, 4,0 kW (5,5 hv)
Polttoainesäiliön tilavuus	3,6 L (lyijytön)
Moottoriöljyn tyyppi	SAE 10W30, 0,6 L
Täryttimen öljytyyppi	SAE 10W40, 0,3 L
Täryttimen voima	16 kN
Tärinätaajuus	85 Hz
Suurin etenemisnopeus	21 m/min
Suurin kaltevuus	20°
Tiivistysvoima	435,7 kg/m²
Äänitehotaso	107 dB(A)
Välittyvät tärinät (käsiin ja käsivarsiin)	2,87 m/s² (3 akselia)
Suurin päivittäinen käyttöaika	364 min (n. 6 h)
Päätoiminnot	Koheesiomaiden, rakeisten maiden ja bitumipäällysteiden tiivistys
Säännöllinen huolto	Moottoriöljyn, ilmansuodattimen, sytytystulpan ja hihnan kireyden tarkistus
Turvallisuus	Pakolliset henkilönsuojaimet (suojalasit, käsineet, kypärä, turvakengät), moottorin pysäyttäminen ennen huoltoa
Takuu	12 kuukautta (osat ja työ)

Usein kysytyt kysymykset - BELLE PCX 16/50 ALTRAD

Mihin BELLE PCX 16/50 -tärylevyä käytetään?

Sitä käytetään maaperän, kiviainesten ja bitumipäällysteiden tiivistämiseen perustusten, kaivantojen ja pintojen vakauttamiseksi ennen päällystystä.

Miten tärylevy käynnistetään?

Avaa polttoainehana, käytä seisontaa (starter) jos moottori on kylmä, käännä kytkin asentoon «I», vedä käynnistysnarusta kunnes moottori käy, ja sulje seisonta.

Mitä turvatoimia minun on noudatettava?

Käytä suojalaseja, käsineitä, kuulosuojaimia ja turvakenkiä. Älä työskentele ahtaassa tilassa pakokaasujen vuoksi.

Mikä on suositeltu huoltoväli?

Tarkista moottoriöljy ja hihnan kireys 4 tunnin välein. Puhdista ilmansuodatin kuukausittain. Vaihda moottoriöljy 20 tunnin välein ja täryttimen öljy 500 tunnin välein.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista polttoaine, kytkin, sytytystulppa (puhdista se), seisonta. Jos moottori on hukkunut, avaa seisonta, täyskaasu ja vedä käynnistysnarusta. Ota yhteys teknikkoon, jos ongelma jatkuu.

Mikä on tärylevyn paino?

Nettopaino on noin 91,5 kg. On suositeltavaa olla nostamatta sitä yksin; käytä asianmukaista nostolaitetta.

Mitkä ovat levyn mitat?

Leveys: 500 mm, pituus säilytyksessä: 995 mm, käyttöpituus: 1065 mm, korkeus: 995 mm. Kosketuspinta-ala: 420 x 500 mm.

Mikä on koneen äänitaso?

Äänitehotaso on 107 dB(A). Kuulosuojainten käyttö on pakollista käytön aikana.

Miten vähennetään käyttäjään kohdistuvaa tärinää?

Kone on suunniteltu rajoittamaan tärinää. Noudata enimmäiskäyttöaikaa 364 minuuttia päivässä. Käytä tärinänvaimennuskahvoja ja pidä taukoja.

Mistä löydän varaosia?

Ota yhteyttä valtuutettuun Altrad Belle -jälleenmyyjään. Käytä vain alkuperäisiä osia säilyttääksesi takuun.

KÄYTTÖOHJE BELLE PCX 16/50 ALTRAD

Me, Belle Group Sheen UK, Sheen, Nö Buxton, Derbyshire, SK17 0EU, GB, todistaa, että jos tuote on kuvattu tämän todistuksen ostetaan valtuutetun Belle jälleenmyyjä ETY: n sisällä, se täyttää seuraavat EY-direktiiveihin: 2006/42/EY (tällä direktiivillä korvataan direktiivi 98/37/EY), sähkömagneettinen yhteensopivuutta direktiivin 2004/108/CE (muutettuna 89/336/ETY, 92/31/ETY ja 93/68 ETY). Tuhlaa Sähkö ja Sähköinen Varusteet (WEEE) 2002/96/CE, the matalajännitedirektiivistä 2006/95/CE, SFS-EN ISO 12100-1:2003 Koneturvallisuus ja ninihin liittyvien yhdenmukaistettujen standardien tarvittaessa. Melupäästöjä täyttävät direktiivin 2000/14/EY liitteessä VI ja 2005/88/EG, koneiden 12 artiklan mukaisesti ilmoitetun laitoksen on AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Noise Tekniset tiedostot hallussa Ray Neilson at Belle pääkonttori osoite, joka on edellä.

Toimitusjohtaja - BELLE GROUP (SHEEN) UK: n puolesta.

Julistuksen paikka - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Julistuksen päivämäärä - 2016

Käyttöohjeen lukuohje

Tämä käyttöohje on laadittu helpottamaan "PCX" maantiivistäjän käyttöä ja huoltoa turvallisesti.

Teos on tarkoitettu "PCX" maantiivistäjän jälleenmyyjien ja käyttäjien käyttöön.

Esipuhe

'Ympäristö' osassa annetaan ohjeita kuinka käsitellä käytöstä poistetun laitteen kierrätettäviä osia ympäristöä suojelevalla tavalla.

'Moottorin kuvaus' osa helpottaa tutustumaan moottoriin ja auttaa sen hallinnassa.

'Yleinen turvallisuus' ja 'Terveys ja turvallisuus' osat kertovat kuinka kuinka käyttäjän ja ympäristön turvallisuus turvataan laitetta käytettäessä.

'Käynnistys ja Pysäytys' helpottavat laitetta käynnistettäessä ja pysäytettäessä.

'Vianetsintä' osa auttaa, jos laitteessa esiintyy häiriö.

'Huolto' osa antaa yleisiä huolto-ohjeita ja auttaa huoltamaan laitettasi.

'Kaaviot ja Osaluettelo' osassa esitellään laitteen osat yksityiskohtaisesti ja kaikkien osien numerot jos mahdollinen varaosatarve ilmenee.

'Takuu' osa kertoo mitä takuu kattaa ja kuinka takuuhakemus tehdään.

'Yhdenmukaisuusselvitys' osassa selvitetään standardit, joiden mukaisesti laite on rakennettu.

Huomioidut direktiivit.

Tässä käyttöohjeessa on käytetty seuraavia erityistä huomiota vaativia merkintöjä

VAARA

Laite saattaa aiheuttaa vaaraa. Laite tai käyttäjä saattaa vahingoittua tai vammautua, jos toimenpidettä ei suoriteta oikealla tavalla.

VAROITUS

Laitteen käyttäjän henki saattaa olla vaarassa.

VAROITUS

VAROITUS

LUE JA OPETTELE tämä käyttöohje ennenkuin käytät tai ennenkuin huollat tätä laitetta.

OPETTELE kuinka tämän laitteen säätimiä käytetään turvallisesti ja mitä toimia tämän laitteen turvallinen huolto vaatii.

(Huom! Ennenkuin käynnistät laitteen, niin selvitä kuinka laite sammutetaan mahdollisessa ongelmatilanteessa.)

KÄYTÄ aina asianmukaisia henkilökohtaisia turvavälineitä.

Jos sinulla on jotain KYSYTTÄVÄÄ laitteen turvallisesta käytöstä tai tämän laitteen huollosta, niin KYSY ESIMIEHELTÄSI TAI OTA YHTEYTTÄ Several Oy Puh. 09-3489110.

Sisällysluettelo

Käyttöohjeen lukuohjeet 138

Varoitus....138

Laitteen kuvaus 139

Ympäristö 139

Teknillinen erittely 140

Tarrat 141

Yleinen turvallisuus....142

Terveys ja turvallisuus 142

Turvallisuustarkistukset ennen käynnistämistä 142

Syyt maantiivistämiseen....143

Käyttökohteet....143

Käynnistys ja pysäytystoiminnot....144

Toimintaohjeet 145

Vianetsintäohje 146

Huolto 147

Asennusohje....148

Kiinnitysohjeet 148

Takuu....149

Yhdenmukaisuus vakuutus....3

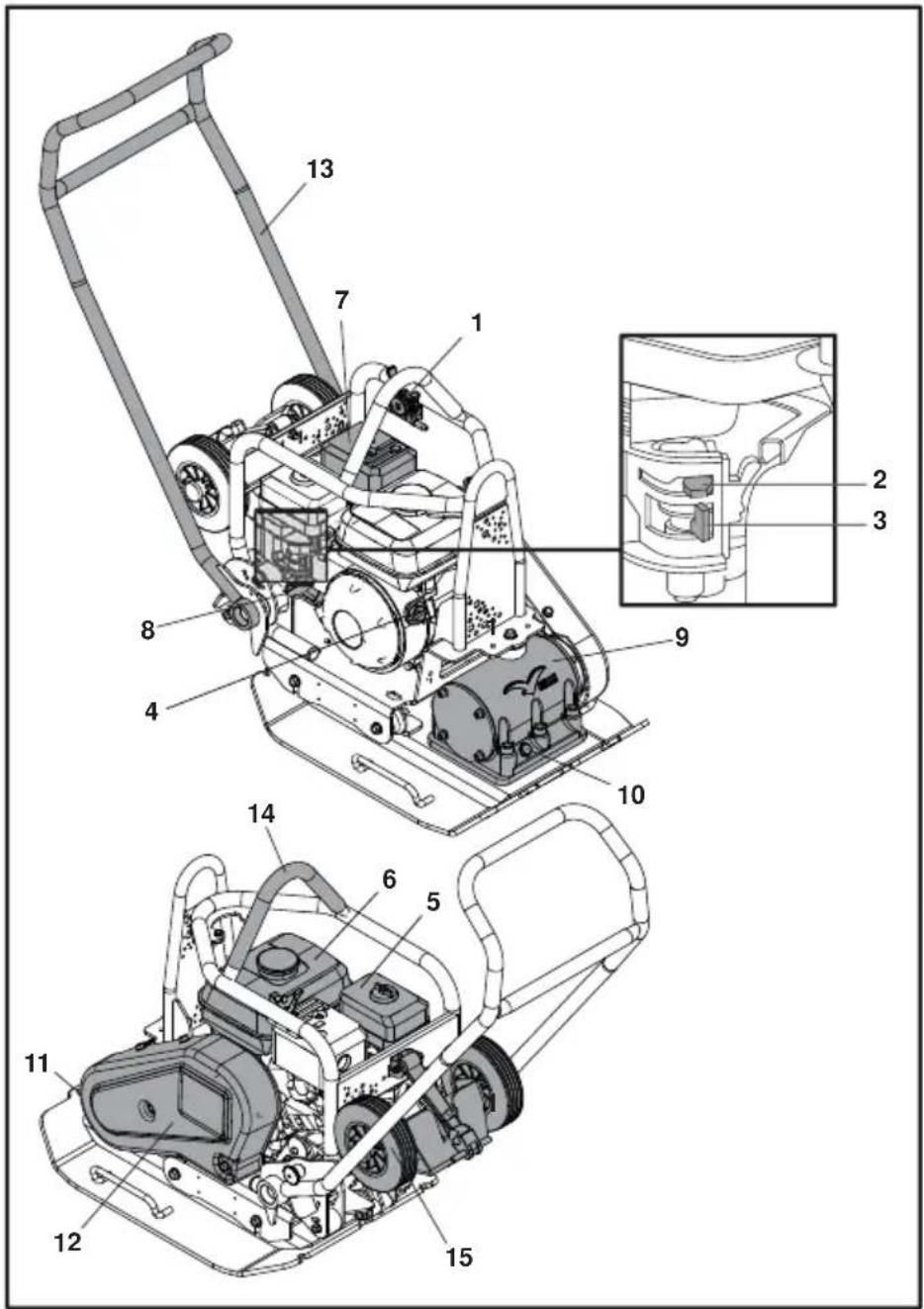

1. Kaasuvipu.
2. Rikastinvipu.
3. Polttoaineen AUKI/KIINNI vipu.
4. Moottorin PÄÄLLÄ/POIS katkaisin.
5. Ilmansuodattimen kotelo.
6. Polttoainesäiliö.
7. Pakoputki.
8. Käynnistyskahva.
9. Tärytin.
10. Täryttimen öljyn tarkistustulppa.
11. Kiinnityskohta vesisuihkutinlaitteelle tai katukivisuojalle.
12. Hihnasuoja.
13. Ohjauskahva.
14. Nostokohta.
15. Kuljetusvarustus.

Ympäristö

Turvallinen käytöstä poisto.

Ympäristönsuojeluohjeet. Moottori sisältää arvokasta materiaalia. Vie käytöstä poistettu laite ja tarvikkeet asianmukaiseen kierrätyslaitokseen.

Osa Materiaali
Ohjauskahva Teräs
Suojakuori edessä HDPE
Laitteen runko Teräs
Pohjalevy Teräs
Kädensijat Kumi
Moottori Alumiini
Joustokiinnikkeet Teräs ja kumi
Muut osat Teräs ja alumiini

Malli PCX 16/45 PCX 16/50

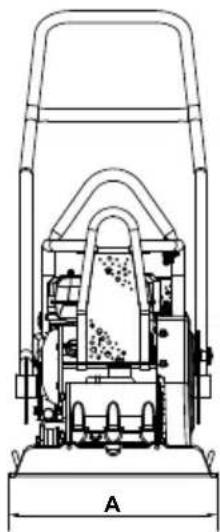

A - Leveys (mm) 450 500
B - Varastointi Pituus (mm) 995 995
C - Käyttöpituus (mm) 1065 1065
D - Varastointikorkeus (mm) 995 995
E - Käyttöjärjestelmän Korkeus (mm) 995 995
Pohjalevy Kosketuspinta L x P (mm) 420 x 450 420 x 500
Massa (kg) 90.5 91.5
Moottorin Teho (Hp / kW) 5.5 / 4.0	5.5 / 4.0
Moottorin RPM	3800 3800
Tärinävoima (kN)	16	16
Taajuus (Hz)	85	85
Suurin kulkunopeus (m/min)	21	21
Maksimi Kaltevuus (°)	20	20
Tiivistysvoima (kg/m2)	478.8	435.7
3 Suunnan Tärinä* (m/sec2)	2.87 2.87
Käyttö aika (Mins)	364 364
Äänen Voimakkuustaso (dB(A))	107 107

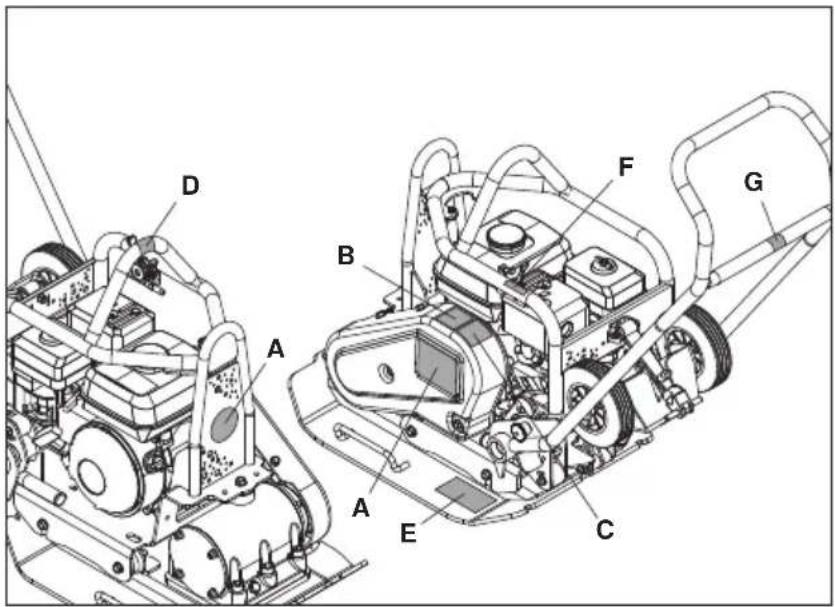

A - Tuotetarra
B - Turvatarra
C - Käyntiäänitarra
D - Nostokahvatarra
E - Pyörä Pakki Asennettavaksi Tarra
F - Moottorin kierrosluvun tarra
G - "ei hissiä täällä" tarra

Tuotemerkin Tarrat tunnistaa mallia varten.

B - Turvatarra

Tutustu käyttöohjeeseen

Käytä suojajalkineita

Käytä kuulosuojaimia

Käytä silmäsuojainta

C - Käyntiäänitarra

Laitteen taattu äänen tehotaso dB(A).

D - Nostokahvatarra

Osoittaa tällä alueella voidaan nostaa laitteeseen on mekaaninen nostolaite.

E - Pyörä Pakki Asennettavaksi Tarra

Katso "Asennusohjeet" osa tämän sivuston selitykset

F - Moottorin kierrosluvun tarra

Suuri moottorin kierrosluku

Pieni moottorin kierrosluku

G - "ei hissiä täällä" tarra

Tämä on sitä Konetta ei ole suunniteltu nostamiseen mekaanisella nostolaite.

Oman ja lähellä oleskelevien turvallisuuden takia lue nämä ohjeet ja varmista, että ymmärrät oheiset turvallisuusohjeet. Käyttäjän velvollisuus on varmistaa, että hän ymmärtää kuinka tätä laitetta käytetään turvallisesti. Jos olet epävarma "PCX" maantiivistäjän turvallisesta ja oikeasta käyttötavasta, niin kysy esimieheltäsi, Several Oy:stä tai Altrad Belleista lisätietoja.

VAARA

Asiaankuulumaton huolto tai käyttö saattavat aiheuttaa vaaran. Lue ja ymmärrä tämä osa ennenkuin suoritat mitään huoltoa tai korjaustoimenpidettä.

• Tämä laite on raskas, sitä ei saa nostaa yksin, hanki APUA tai käytä sopivaa nostolaitetta. Maantiivistäjään on saatavana kuljetusta varten lisälaite (katso lisävarusteet)
• Merkitse työskentelyalue ja huolehdi, että yleisö ja asiaankuulumattomat henkilöt ovat turvallisen matkan päässä
• Laitteen käyttäjän on pukeuduttava turvaliiveihin(PPE) aina, kun laitetta käytetään (ks. Terveys&Turvallisuus)
• Varmistu ennen laitteen käynnistämistä, että hätätilanteessa tiedät kuinka laite sammutetaan
• SAMMUTA laite aina ennen kuljetusta, ennen liikuttelua työmaalla tai ennen sen huoltoa
• Käytön aikana laite kuumenee, anna moottorin jäähtyä ennenkuin kosket siihen. Älä milloinkaan jätä moottoria käyntiin ja ilman huomiota
• Älä poista suojalaitetta tai käytä maantiivistäjää ilman suojalaitetta, ne ovat käyttäjän suojana. Tarkista jatkuvasti suojalaitteet ja niiden kunto, jos havaitset niiden vaurioituneen tai puuttuvan, niin ÄLÄ KÄYTÄ MAANTIIVISTÄJÄÄ ennenkuin suoja on korjattu tai asetettu paikoilleen.
• Älä käytä Maantiivistäjää jos olet sairas, tunnet väsymystä tai jos olet alkoholin tai huumeiden vaikutuksen alainen

Polttoaine Turvallisuus

VAARA

Polttoaine on herkästi syttyvää. Se saattaa aiheuttaa vamman tai esinevahingon. Sammuta moottori, sammuta kaikki avotuli, älä tupakoi täyttäessäsi polttoainesäiliötä. Pyyhi pois aina välittömästi kaikki polttoaineroiskeet.

• Sammuta moottori ja anna sen jäähtyä ennen polttoaineen täyttöä
• Kun lisäät polttoainetta, niin ÄLÄ tupakoi tai salli avotulta lähistöllä
  • Roiskunut polttoaine täytyy poistaa turvallisesti välittömästi hiekan avulla. Jos polttoainetta on roiskunut vaatteille, niin vaihda ne
• Säilytä polttoaine hyväksytyssä sitä varten tehdyssä astiassa, poissa kuumuudesta ja erillään kipinälähteistä.

Terveys ja turvallisuus

Värinä

Osa maantiivistäjän tärinästä välittyy kädensijan kautta käyttäjän käsiin. Käsitärinän vähentäminen oli uuden Altrad Belle "PCX" tärinälevy valikoiman suunnittelun lähtökohtana. Tarkastelun kohteena on mittaus- ja tekniset tiedot värähtelytasoista ja käyttöajoista (suositellut suurimmat päivittäiset käyttöajat). ÄLÄ ylitä maksimi käyttöaikoja.

Henkilökohtaiset suojavarusteet

Kun käytät laitetta, pue yllesi henkilökohtaiset suojavarusteet, suojalasit, -käsineet, korvatulpat, pölysuoja ja teräskärjellä suojatut jalkineet. Käytä työn mukaista vaatetusta. Sido pitkät hiukset ja poista korut, jotka saattavat tarttua laitteen liikkuviin osiin.

Pöly

Tiivistystyö aiheuttaa usein pölyä, joka saattaa olla vahingollista terveydellesi. Käytä syntyvälle pöylle soveltuvaa suojaa.

Polttoaine

Älä hengitä polttoainehöyryjä ja vältä polttoaineen joutumista iholle. Pese polttoaineroiskeet välittömästi. Jos polttoainetta joutuu silmiisi, huuhtele runsaalla vesimäärällä ja hakeudu lääkärihoitoon välittömästi.

Pakokaasut

VAARA

Tämän laitteen pakokaasut ovat erittäin myrkyllisiä ja voivat johtaa kuolemaan !

Älä käytä maantiivistäjää sisätiloissa tai suljetussa tilassa. Varmista, että työskentelyalue on hyvin tuuletettu.

Tarkistukset ennen käynnistämistä

Tarkistukset ennen käynnistämistä

Oheiset tarkistukset tulee tehdä aina työpäivän alussa ennen laitteen käynnistämistä tai joka neljän tunnin käytön jälkeen, sen mukaan kumpi ajankohta on aikaisemmin.

Löydät tarkemmat ohjeet huolto-ohjeista. Jos tarkistuksessa löytyy vikaa, niin maantiivistäjää ei saa käyttää ennenkuin vika on korjattu.

1. Etsi merkkejä vioista tarkistamalla maantiivistäjä joka puolelta. Tarkista, että osat ovat paikoillaan ja kiinni. Kiinnitä erityistä huomiota moottorin ja värinälaitteen väliseen hihnasuojaan.

2. Tarkista moottorin öljytaso ja täytä tarvittaessa.

3. Tarkista polttoainetaso ja täytä tarvittaesssa.
4. Tarkista polttoaine ja öljyvuodot.

Syitä maantiivistykseen

Maaperä, jota on muokattu tai jossa on uusi täyte, pohja tai asfaltti sisältää huokosia tai onteloita. Jos niitä ei tiivistetä, niin seurauksena on yksi tai useampia ongelmia.

1. Kun liikenne ylittää tiivistämättömän pinnan, materiaali tiivistyy. Tämä johtaa pinnan vajoamiseen, koska massa täyttää huokoset.
2. Samanlainen tilanne syntyy, kun tiivistämättömällä pinnalla on paikallaanpysyvä kuorma. Kuorma vajoaa( esim.rakennus)
3. Huokoinen materiaali on herkkää veden suotautumiselle, joka johtaa eroosioon.

Kosteus saattaa aiheuttaa maaperän laajenemisen jäätyessä tai kutistumisen sen kuivuessa. Laajeneminen ja kutistuminen ovat suurimpia syitä rakennusten perustusten vaurioitumiseen ja se vaatii yleensä perustusten tukemista.

Tiivistäminen lisää materiaalin tiiveyttä ja kasvattaa sen kuormankantokykyä. Se vähentää kosteuden aiheuttamaa huokoisuutta ja siten pienentää vajoamisriskiä, laajenemista ja kutistumista.

Tiivistämisen vaatimukset

Maantiivistämisen mittaamiseen on aikaisemmin käytetty erilaisiin kohteisiin monenlaisia mittausmenetelmiä. Huomioitavat tekijät ovat materiaalin ominaisuudet, kerroksen paksuus, pintaan kohdistuva paine, tärinä ja tiivistyskertojen määrä. Kasvanut tietous kuinka tiivistys toimii on johtanut mittausmenetelmien syntymiseen. Uusin mittausmenetelmä on osa Britannian tietöiden teknisiä vaatimuksia (NRSWA - New Roads & Street Works Act). Insinöörit ovat ottaneet nämä määrittelyt lähtökohdaksi kun halutaan varmistaa hyvä tiivistystyötulos.

Käyttökohteet

Käyttökohteet/ materiaalit jaetaan kolmeen luokkaan:

1. Koheesio materiaalit( rakeisuus alle 20 %) esim. savi, siltti ja raskaat maalajit.
2. Rakeiset maalajit( rakeisuus yli 20 %) esim. sepeli, hiekka ja kevyet maalajit
3. Bitumipitoiset materiaalit esim. asfaltti( öljysora), bitumiseokset

VAARA

Sopimaton huolto saattaa olla vaarallinen Lue ja ymmärrä tämä osa ennenkuin suoritat mitään kunnossapito, huolto tai korjaus tehtäviä

Honda GX160 Bensiini

1. Avaa polttoainehana kääntämällä ON/OFF vipua loppuun asti oikealle.
2. Jos käynnistät kylmää moottoria, aseta rikastinvipu ON asentoon kääntämällä sitä loppuun asti vasemmalle. Lämpimän moottorin käynnistäminen ei yleensä vaadi rikastimen käyttöä, kuitenkin jos moottori on osittain jäähtynyt, niin rikastimen osittainen käyttö saattaa olla tarpeellista.
3. Käännä moottorin ON/OFF katkaisin myötäpäivää "l" asentoon.
4. Aseta kaasuvipu joutokäyntiasentoon kääntämällä kaasuvipua loppuun asti oikealle. Älä käynnistä moottoria täydellä kaasulla, koska maantiivistäjä alkaa väristä välittömästi moottorin käynnistytyä.

5. Ota kiinni ohjaustangosta voimakkaasti toisella kädellä. Ota toisella kädellä luja ote käynnistyskahvasta. Vedä, kunnes tunnet moottorin vastuksen, vapauta käynnistyskahva saattaen paikoilleen.

6. Varo, ettet vedä käynnistysnarua liian paljon ulos, nykäise käynnistyskahvasta.

7. Toista, kunnes moottori käynnistyy.

8. Kun moottori käynnistyy säädä rikastinvipua vähitellen OFF asentoon kääntämällä sitä oikealle.

9. Jos moottori ei käynnisty usean käynnistysyrityksen jälkeen, niin seuraa vianetsintä-ohjetta.

10. Jos haluat pysäyttää moottorin, käännä kaasuvipu joutokäyntiasentoon ja käännä moottorin ON/OFF katkaisinta vastapäivään "0" asentoon.

11. Käännä polttoainevipu OFF asentoon.

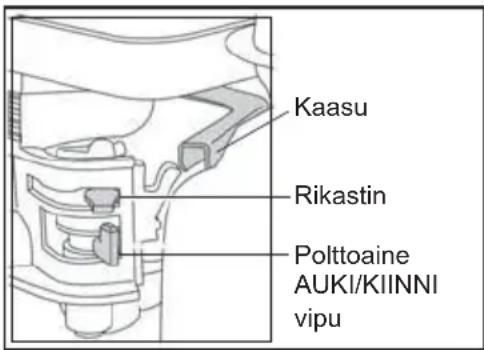

Kaasu Rikastin Polttoaine AUKI/KIINNI vipu

Toimintaohjeet

- Kuljeta maantiivistäjä haluttuun paikkaan.

Jos käytät kuljettamiseen "irrotettavia" pyöriä, niin käännä maantiivistäjää eteenpäin ja irroita pyörät. Käännä kuljetuskehys takaisin irroita se sitten maantiivistäjän takaosasta. Laita kuljetuskehys sellaiseen säilytyspaikkaan, josta löydät sen seuraavan kuljetustarpeen syntyessä. Jos laitteessa on "kiinteä" kuljetuskehys, niin käännä laite eteenpäin, vedä kuljetuskehystä taaksepäin ja ylöspäin, laske laite alas ja lukitse kuljetuskehys yläasentoon.

Jos maantiivistäjän siirto vaatii nostolaitetta, niin varmista, että nostolaite soveltuu maantiivistäjän massalle (katso tekniset tiedot kohta koneen rekisterikilven). Kiinnitä tarpeelliset ketjut tai hihnat VAIN maantiivistäjän nostokohtiin.

- Jos maantiivistäjä on varustettu vesisuihkulaitteistolla ja työ edellyttää sen käyttöä, niin varmista, että vesiventtiili on suljettuna. Täytä sen jälkeen vesisäiliö puhtaalla vedellä.

- Kun olet käynyt läpi "Ennenkuin käynnistät" tarkistuslistan voit käynnistää moottorin.

Altrad Belle "PČX" sarjan maantiivistäjät on varustettu keskipakokytkimellä, jonka vuoksi moottorin käydessä joutokäynnillä maantiivistäjä ei liiku eteenpäin. Kun moottorin pyörintänopeus kasvaa, niin kytkin kytkeytyy ja maantiivistäjä kulkee eteenpäin. Oikea toiminta edellyttää, että moottori käy suurimmalla pyörintänopeudella.

- Säädä moottorin kaasu täysille ja käytä ohjaustankoa maantiivistäjän ohjaamiseen tai kääntämiseen.

Värisijä tärisyttää laitteen pohjalevyä ja lisäksi se kuljettaa laitetta eteenpäin. Maantiivistäjän toimiessa normaalisti sinun ei tarvitse työntää sitä eteenpäin vaan sen tulee antaa liikkua omaa tahtia. Kulkunopeus määräytyy tiivistettävän pinnan laadun mukaan. Jos tiivistettävä pinta on kalteva, niin maantiivistäjän kulkusuunnan tarkkailuun on kiinnitettävä suurta huomiota. Käytä tarvittaessa maantiivistäjän alaosaan kiinnitettyä köyttä keventämään sen painoa. Kaltevalla pinnalla liikkeen on oltava ylös alas suntainen, ei poikittaissuuntainen.

- Työskentele maantiivistäjällä järjestelmällisesti, kunnes haluttu tiiveys on saavutettu.

Jos tiivistettäviä, erilaisia kerroksia on useita, niin tiivistä kukin kerros erikseen.

- Säädä kaasuvipu joutokäynnille, jos haluat pysäyttää maantiivistäjän värinän.

Ongelma Syy Korjaus
Moottori ei käynnisty.	Polttoaine loppu.	Avaa polttoainehana.
		Lisää polttoainetta.
	Virta-avain sammutettu asennossa Käännä	virta päälle
	Sytytystulppa on karstainen Puhdista ja sääädä kärkiväli
	Moottori on kylmä Käännä rikastin päälle
	Moottori tulvii	Honda, avaa rikastin, käännä kaasuviputäysille vedä käynnistintä, kunnes moottorikäynnistyy.
Moottori ei käynnisty.	Vika vaatii selvitystä	Ota yhteyttä jälleenmyyjään tai Altrad Belle.
Laite ei tärise.	Moottorin nopeus liian alhainen Sääädä nopeutta suuremmaksi
	Vetohihna löysällä Sääädä hihnan kireys
	Luftfilteren er blokkert.	Rengjør eller bytt ut luftfilteren.
	Vetovika.	Ota yhteyttä jälleenmyyjään tai Altrad Belle
	Tärinävika.
Asfaltti tarttu levyyn Puutteellinen voitelu	Käytä vesisuihkulaitetta
Kiveys vahingoittuu.	Levy on välittömässä yhteydessä kiveykseen	Käytä kiveyksensuojalevyä
Bitumipinta suomuinen Liika tiivistys Poista ja levitä pinta uudelleen
Hidas kulku (levy vajoaa)	Kerrospaksuus liian suuri Poista osa materiiaalista
	Kosteuspitoisuus liian korkea tai matala	Poista materiaalia ja sääädä

Ylläpitohuolto

Altrad Belle “PCX” sarjan yhteen suuntaan kulkevat maantiivistäjät on suunniteltu toimimaan useita vuosia virheettömästi. On kuitenkin tärkeää, että säännölliset oheisen taulukon mukaiset ylläpitohuollot suoritetaan.

Suosittelemme, että valtuutettu Altrad Belle jälleenmyyjä suorittaa kaikki suurehkot ylläpitohuollot ja korjaukset. Käytä aina alkuperäisiä Altrad Belle varaosia, muiden osien käyttö saattaa päättää laitteen takuun.

Sammuta moottori ennen mihinkään ylläpitohuoltoon ryhtymistä. Irrota korkeajännite kaapeli sytytystulpasta. Diesel käyttöisessä laitteessa varmistu, että sammutuskytkin on sammutus asennossa. Aseta maantiivistäjä aina tasaiselle maalle, jotta nestepintatason tarkistus tapahtuu oikein. Käytä vain suositeltuja öljyjä (katso taulukkoa seuraavalla sivulla).

Säännölliset tarkistukset

Kun maantiivistäjä on uusi, niin moottoriöljy tulee vaihtaa sisäänajon jälkeen ( katso tarkemmat tiedot moottorin valmistajan ohjekirjasta). Täryttimen akselikotelon öljy tulee vaihtaa 100 tunnin käytön jälkeen ja sen jälkeen 500 tunnin välein. Tarkemmat ohjeet täryttimen akselikotelon öljynvaihdosta, katso "Tärytin" kohdasta.

Hihnan kireys tulisi tarkistaa 4 tunnin välein.

Turvavyö

Irrota hihnasuoja ja tarkista sitten hihnan kireys painamalla hihnaa yläpuolelta moottorin vetopyörän ja täryttimen hihnapyörän puolivälistä. Hihnan tulisi joustaa 5 – 10 mm. Jos hihna vaatii säätöä, niin löysää neljä moottorin kiinnityspulttia kunnes voit siirtää moottoria.Jos haluat lisätä hihnan kireyttä, niin säädä moottorin asentoa kääntämällä kiristyspulttia myötäpäivään, jos haluat löysätä, niin käännä vastapäivään. kun säätö on tehty, niin kiristä moottorin kiinnityspultit ja tarkista kireys vielä kerran. Kiinnitä lopuksi hihnasuoja, varmista, että se on paikoillaan ja hyvin kiristetty.

Ylläpitohuolto		ensimmäisen1 tunnin jälkeen	ensimmäisenkk / 20 tuntia	3 kk50 Tuntia	6 kk100 Tuntia
Moottori öljy	Tarkista öljyn taso	√
	Vaihda		√		√
Ilmansuodatin	Tarkista kunto/Puhdista		√		√
	Uusi tarvittaessa / 12 kk välein
Sytytystulppa Vaihda					√
Vetohihna Kireys		√ √ √

Öljy/Polttoaine tyyppi & Määrä – Sytytystulppa tyyppi

	Öljy tyyppi	Määrä (Litraa)	Polttoaine tyyppi	Määrä (Litraa)	Sytytystulppa NGK tyyppi	Kärkiväli (mm)
Bensiini Moottori GX160 S.A.E.	10W 30 0.6 Lyijytön 3.6				BM6ES tai BPR6ES	0.6 - 0.7
Tärytin	S.A.E. 10W 40 0.3 N/A N/A N/A N/A

Öljytulppa Tiiviste Oikea taso kierteen alaosa

Tärytinlaite

Irrota tulppa tiivisteineen, tarkista, että öljytaso ylettyy kierteen pohjaan öljytulpan reiässä.

Lisää oikean tyyppistä öljyä tarvittaessa (katso taulukkoa)

Katukiveyslevy

Katukiveyslevy on suunniteltu käytettäväksi betonilaattojen tai –kivien tamppaamiseen. On kuitenkin huomattava, ettei sitä ole tarkoitettu normaaliin tiivistystyöhön. Ennen kiinnittämistä varmista, että katukiveyslevy on oikean kokoinen ja, että se on oikean tyyppinen.

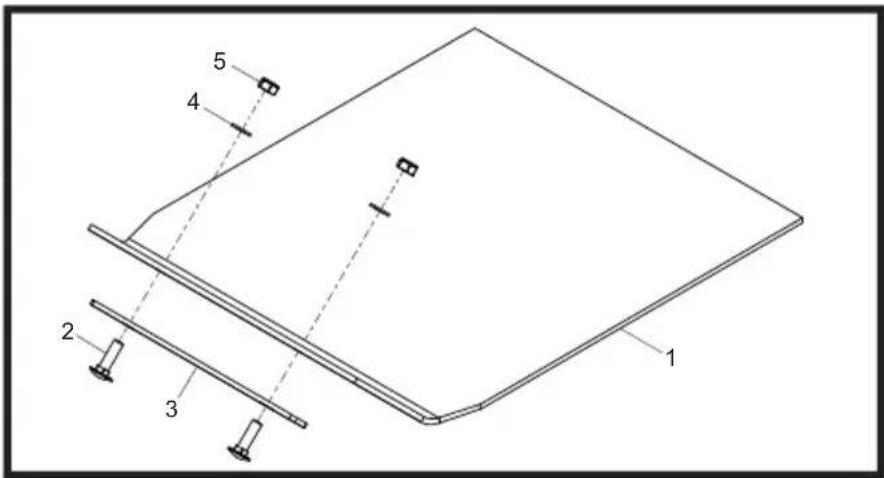

Aloita katukiveyslevyn (1) asennus asettamalla se pohjalevyn alle varmistaen, että kiinnitysreiät ovat samalla kohdalla kuin pohjalevyn etuosassa olevat reiät. Vie kiinnityspultit (2) ensin kiinnitysraudan (3) läpi, sitten katukiveyslevyn kiinnitysreiän ja kierrä lopuksi pohjalevyyn. Kiinnitä aluslevyt (4) ja mutterit (5) paikoilleen ja kiristä ne kunnolla. Kiristä 50 Nm.

1 2 3 4 5

Kuljetusvarustus

1. Käännä kahva salpa nuppi harjoittaa kahva salpa ja lukitse kahva.
2. Kun kahva on lukittu paikalleen, vapauta pyörä pakki ja liu'uta alla pohjalevy.
3. Käsittele vielä lukittu paikalleen, kone on nyt valmis on kuljetettava pyörän pakki

Altrad Belle "PCX" yhteensuuntaan kulkevien maantiivistäjien takuuaika on laitteen alkuperäiselle ostajalle yksi vuosi (12 kuukautta) ostopäivästä lukien. Altrad Belle takuu kattaa suunnittelun, materiaalin ja kokoamistyön viat.

Altrad Belle takuu ei kata seuraavia tapauksia:

1. Vaurio, joka on aiheutunut väkivallan, väärinkäytön, pudottamisen tai muun vastaavan seikan tai asennus-, käyttöohjeiden tai huolto-ohjeiden virheellisen tulkinnan seurauksena.
2. Muun henkilön kuin Altrad Belle tai sen valtuuttaman maahantuojan tekemät muutokset, lisäykset tai korjaukset.
3. Minkään laitteen takuutapauksen korjaamisessa tai korvaamisessa syntyviä kuljetus- tai lähetyskuluja Altrad Belleille tai Belle Groupilta tai sen valtuuttamalta maahantuojalta tai maahantuojalle.
4. Normaalin kulumisen aiheuttamia uusimisesta, korjaamisesta tai osien vaihdosta aiheutuvia materiaali ja/tai työkuluja.

Seuraavat osat eivät kuulu takuun piiriin.

• Vetohihna/-t
  • Moottorin ilmasuodatin
  • Moottorin sytytystulppa

Altrad Belle ja/tai sen valtuuttamat maahantuojat, johtajat, työntekijät tai vakuuttajat eivät ole vastuussa välillisistä tai muista vahingoista, tappioista tai mistään kuluista, jotka aiheutuvat laitteen käyttökelvottomuudesta tai muusta laitteen käytöstä johtuvasta syystä.

Takuu hakemus

Kaikki takuuhakemukset osoitetaan Several Oy:Ile, puhelimella, Faksilla, sähköpostilla tai kirjallisesti.

Takuuhakemukset:

Puh. 09-348 9110,

Faksi: 09-348 9221

Sähköposti: [e-mail]

Kirjallisesti:

Several Oy

Takkatie 10 E

00370 Helsinki

Tuotteen takuurekisteröinti:

ALTRAD Belle haluaa kaikessa toiminnassaan tukea luonnonmukaisia, vihreitä arvoja. Tästä syystä olemme ottaneet käyttöön paperittoman, verkossa tehtävän takuurekisteröinnin. Rekisteröinti tapahtuu osoitteessa

http://www.bellegroup.com/index.php?p=warranty_registration

Vaihtoehtoisesti voit lukea oheisen QR-koodin älypuhelimellasi ja mennä rekisteröintisivulle sen kautta.
