BELLE PCX 16/50 - Vibrationsplatta ALTRAD - Gratis bruksanvisning och manual

Produkttyp	Enkelriktad vibrerande platta
Märke	Altrad (Belle Group)
Modell	BELLE PCX 16/50
Plattans bredd	500 mm
Plattans längd (förvaring)	995 mm
Arbetslängd	1065 mm
Höjd (förvaring)	995 mm
Plattans kontaktyta	420 x 500 mm
Nettovikt	91,5 kg
Drivning	Bensinmotor Honda GX160, 4,0 kW (5,5 hk)
Bränsletankens kapacitet	3,6 L (blyfri)
Motoroljetyp	SAE 10W30, 0,6 L
Vibratoroljetyp	SAE 10W40, 0,3 L
Vibratorkraft	16 kN
Vibrationsfrekvens	85 Hz
Maximal förflyttningshastighet	21 m/min
Maximal lutning	20°
Packningskraft	435,7 kg/m²
Ljudeffektnivå	107 dB(A)
Överförda vibrationer (hand-arm)	2,87 m/s² (3 axlar)
Maximal daglig användningstid	364 min (ca 6 h)
Huvudfunktioner	Packning av kohesionsjordar, granulära material och asfalt
Löpande underhåll	Kontroll av motorolja, luftfilter, tändstift, remspänning
Säkerhet	Obligatorisk PPE (skyddsglasögon, handskar, hörselskydd, skor), motorstopp före underhåll
Garanti	12 månader (delar och arbete)

Vanliga frågor - BELLE PCX 16/50 ALTRAD

Vad används den vibrerande plattan BELLE PCX 16/50 till?

Den används för att packa jordar, granulära material och asfalt för att stabilisera fundament, diken och ytor innan beläggning.

Hur startar man den vibrerande plattan?

Öppna bensinkranen, sätt på choken om motorn är kall, vrid strömbrytaren till «I», dra i repstarten tills motorn startar, stäng sedan av choken.

Vilka säkerhetsåtgärder bör jag vidta?

Bär skyddsglasögon, handskar, hörselskydd och skyddsskor. Arbeta inte i ett trångt utrymme på grund av avgaserna.

Vilken är den rekommenderade underhållsfrekvensen?

Kontrollera motoroljan och remspänningen var 4:e timme. Rengör luftfiltret varje månad. Byt motorolja var 20:e timme och vibratorolja var 500:e timme.

Vad gör jag om motorn inte startar?

Kontrollera bränslet, strömbrytaren, tändstiftet (rengör det), choken. Om motorn är dränkt, öppna choken, full gas och dra i starten. Rådfråga en tekniker om problemet kvarstår.

Vad är vikten på den vibrerande plattan?

Nettovikten är cirka 91,5 kg. Det rekommenderas att inte lyfta den ensam; använd lämplig lyftutrustning.

Vilka är plattans mått?

Bredd: 500 mm, längd vid förvaring: 995 mm, arbetslängd: 1065 mm, höjd: 995 mm. Kontaktyta: 420 x 500 mm.

Vilken ljudnivå har maskinen?

Ljudeffektnivån är 107 dB(A). Användning av hörselskydd är obligatoriskt under drift.

Hur minskar man vibrationerna för operatören?

Maskinen är utformad för att begränsa vibrationer. Respektera den maximala dagliga användningstiden på 364 minuter. Använd antivibrationshandtag och ta pauser.

Var hittar jag reservdelar?

Kontakta en auktoriserad Altrad Belle-återförsäljare. Använd endast originaldelar för att bevara garantin.

BRUKSANVISNING BELLE PCX 16/50 ALTRAD

Undertecknade, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, Storbritannien, intygar härmed att om den produkt som beskrivs i detta intyg är köpt från en auktoriserad Belle-återförsäljare inom EEG, överensstämmer med följande EEG-direktiv: 2006/42/CE (Detta direktiv ersätter direktiv 98/37/EG), Elektromagnetisk kompatibilitet 2004/108/CE (ändrat genom direktiv 89/336/EEG, 92/31/EEG och 93/68 EEG). Avfall från elektriska och elektroniska produkter (WEEE) 2002/96/CE, lågspänningsdirektivet 2006/95/CE, BS EN ISO 12100-1:2003 Maskinsäkerhet och tillhörande harmoniserade standarder, i förekommande fall. Buller följa direktiv 2000/14/EG bilaga VI och 2005/88/EG till maskiner enligt artikel 12 anmälda organet är AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien. Buller Tekniska filer innehas av Ray Neilson på Belle Group Huvudkontor adress som anges ovan.

Plats av Förklaring - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Datum av Förklaring - 2016

Denna bruksanvisning är till för att hjälpa Dig att använda och underhålla vibroplattan på ett säkert sätt. Bruksanvisningen är avsedd för återförsäljare och användare av vibroplattan.

Inledning

Avsnittet 'Miljö' ger instruktioner om hur kasserade apparater återvinns på ett miljövänligt sätt.

Avsnittet 'Maskinbeskrivning' hjälper Dig att sätta Dig in i maskinens utrustning och reglage.

Avsnitten 'Allmän säkerhet' och 'Hälsa och säkerhet' beskriver hur maskinen används för att garantera Din och allmänhetens säkerhet.

Avsnittet 'Start och Stopp' hjälper Dig med att starta och stoppa maskinen.

Tipsen och anvisningarna i 'Felsökning' hjälper Dig om Du har problem med Din maskin.

Avsnittet 'Service' finns för att Hjälpa Dig med det vanliga underhållet och servicen av Din maskin.

Avsnittet 'Garanti' beskriver garantins omfattning och reklamationsförfarande.

Avsnittet 'Försäkran om överensstämmelse' visar vilka standarder maskinen konstruerats efter.

Direktiv med avseende på beteckningar.

Den text i denna bruksanvisning som särskilt måste uppmärksammas visas på följande sätt:

SE UPP

Produkten kan utgöra en risk. Maskinen eller Du själv kan skadas om hanteringen inte utförs på korrekt vis.

WARNING

Operatören kan utsättas för livsfara.

Varning

WARNING

Innan Du använder eller utför något underhåll på denna maskin MÅSTE DU LÄSA och FÖRSTÅ denna bruksanvisning.

VETA hur enhetens reglage används på ett säkert sätt och hur man utför underhåll på ett säkert sätt.

(NB Var säker på att Du vet hur man stänger av maskinen innan Du sätter på den, utifall Du hamnar i svårigheter.)

Använd ALLTID lämplig skyddsutrustning som krävs för Din personliga säkerhet. Om Du har NÅGRA FRÅGOR om säker användning eller underhåll av denna enhet, FRÅGA DIN ARBETSLEDARE ELLER KONTAKTA Altrad Belle. ([phone])

Innehåll

Hur man använder denna bruksanvisning....114

WARNING 114

Maskinbeskrivning....115

Miljö....115

Tekniska data....116

Dekals....117

Allmän säkerhet....118

Hälsa och säkerhet....118

Kontroller innan start 118

Anledningar för packning....119

Tillämpningar 119

Start och Stopp....120

Underhåll & Reparationer....123

Monteringsinstruktioner 124

1. Gasreglage.
2. Chokereglage
3. Bränslereglage ON/OFF.
4. Motor ON / OFF kontakt
5. Luftfi Iterhus.
6. Bränsletank.
7. Avgasrör
8. Dragstartshandtag.
9. Vibrator.

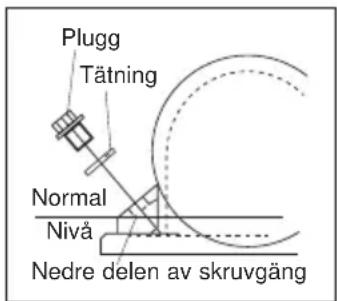

10. Vibratorolja kontrollplugg.

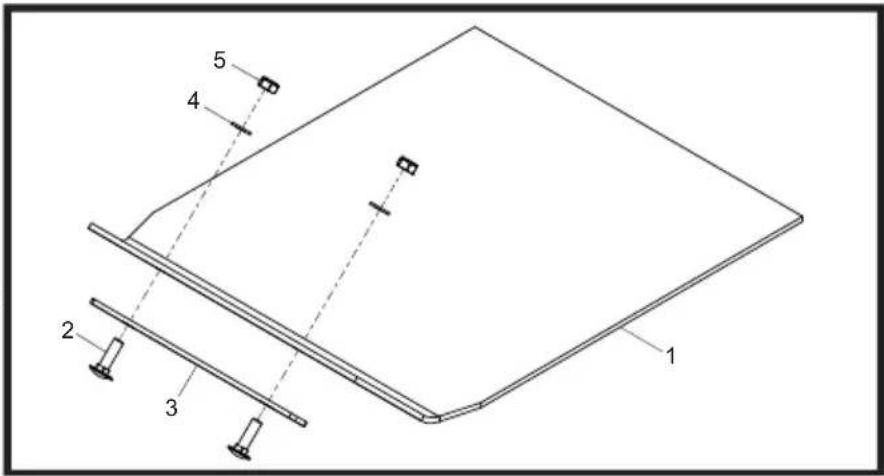

11. Fästpunkt för stenläggningsplatta.
12. Remskydd.
13. Manöverhandtag.
14. Lyftpunkt.
15. Förfl yttningsalternativ.

Omgivning / Miljö

Säkert bortskaffande.

Instruktioner för miljöskydd. Maskinen innehåller värdefulla material. Ta den kasserade apparaten och tillbehören till relevant återvinningsanläggning.

Komponent Material
Handtag Stål
Frontkåpa HDPE
Stomme Stål
Bottenplatta Stål
Handtag Gummi
Motor Aluminium
Flexibla monteringar Gummi och Stål
Diverse delar Stål och Aluminium
Vattenbehållare (om monterad) Plast

Model PCX 16/45 PCX 16/50

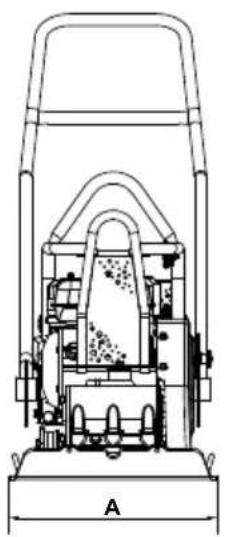

A - Bredd (mm) 450 500
B - Minneslängd (mm) 995 995
C - Rörelselängd (mm) 1065 1065
D - Lagringshöjd (mm) 995 995
E - Arbetshöjd (mm) 995 995
Platta Kontaktyta B x L (mm) 420 x 450 420 x 500
Vikt (kg) 90.5 91.5
Motoreffekt (Hp / kW)	5.5 / 4.0	5.5 / 4.0
Motor Varvtal	3800 3800
Vibrationskraft (kN)	16	16
Frekvens (Hz)	85	85
Max. Förflyttningshastighet (m/min)	21	21
Maximalt Lutning (°)	20	20
Packningskraft (kg/m2)	478.8	435.7
3 Axelvibration* (m/sec2)	2.87 2.87
Använd Tid (Mins)	364 364
Ljudeffektnivå (dB(A))	107 107

* Miniminivå enligt EN500 Part 4.

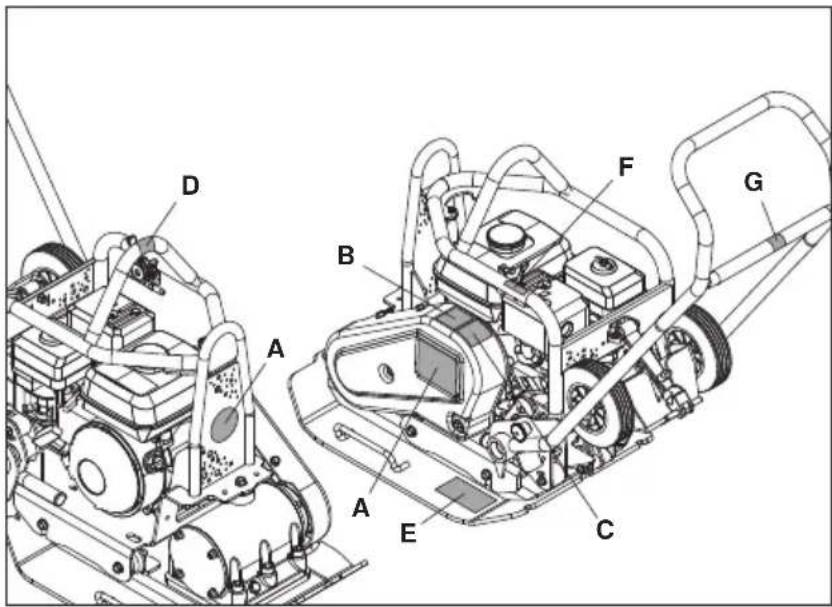

A - Varumärkesdekal
B - Säkerhetsdekal.
C - Ljudnivå Dekal
D - Lyftpunkt Dekal
E - Hjulkit Montering Dekal
F - Motorvarv Dekal
G - "ingen hiss här" dekal

Varumärkesdekal för att identifiera modellen av maskinen.

B - Säkerhetsdekal

Läs bruksanvisningen

Använd skyddsskor

Använd hörselskydd

Användsky-ddsglasögon

C - Ljudnivå dekal

Garanterad ljudeffektnivå för maskinen i dB(A).

D - Lyftpunkt dekal

Indikerar detta område kan användas för att lyfta maskinen med en mekanisk lyftanordning.

E - Hjulkit Montering dekal

Se "Instruktion för sammansättning" i den här hemsidan för förklaring.

F - Motorvarv dekal

Högt motorvarvtal

Lågt motorvarvtal

G - "ingen hiss här" dekal

Detta är av maskinen är inte avsedd för att lyfta med en mekanisk lyftanordning.

s

Allmän säkerhet

För Din egen personliga säkerhets skull och för säkerheten för personerna i Din omgivning, var vänlig och läs och säkerställ att Du till fullo förstår följande säkerhetsinformation. Det är användarens ansvar att han/hon till fullo förstår hur denna utrustning används på ett säkert sätt. Om du är osäker gällande säkerheten och korrekt användning av vibroplattan, konsultera Din arbetsledare eller Altrad Belle.

SE UPP

Felaktig(t) underhåll eller användning kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

• Denna utrustning är tung och får inte lyftas på egen hand, antingen SKAFFA HJÄLP eller använd lämplig lyftanordning. Ett speciellt transportmontage finns tillgängligt för vibroplattan (se tillval).
• Spärra av arbetsområdet och håll allmänheten och obehörig personal på ett säkert avständ.
• Personlig SkyddsUtrustning (PSU) måste alltid bäras av användaren när utrustningen används (se Hälsa & Säkerhet).
• Var säker på att Du vet hur man stänger AV maskinen innan Du sätter PÅ den, utifall Du hamnar i svårigheter.
• Stäng alltid AV motorn innan transport, förflyttning inom arbetsplatsen eller underhåll.
  • Under användningen blir motorn mycket het, låt motorn svalna innan Du rör den. Lämna aldrig motorn igång utan uppsikt.
• Avlägsna eller mixtra aldrig med några monterade skydd, de finns där för Din säkerhet. Kontrollera alltid skydden för tillstånd och säkerhet, om något saknas eller är skadat, ANVÄND ALDRIG VIBROPLATTAN innan skyddet har ersatts eller reparerats.
• Använd inte vibroplattan när Du är sjuk, trött, eller om Du är påverkad av alkohol eller droger.

Bränslesäkerhet.

SE UPP

Bränsle är lättantändligt. Det kan orsaka personskador och egendomsskador. Stäng av motorn, släck all öppen eld och rök inte vid påfyllning av bränsletanken. Torka alltid upp bränslespill.

• Innan påfyllning, stäng av motorn och låt den svalna.
• Vi påfyllning, RÖK INTE eller tillåt öppen eld inom området.
• Utspillt bränsle måste omedelbart tas om hand med användning av sand. Om Du spiller bränsle på kläderna, byt dem.
• Förvara bränsle i därför avsedda behållare bort ifrån värme- och gnistkällor.

S

Hälsa och säkerhet

Vibration

En viss vibration från maskinen överförs genom handtaget till användarens händer. Altrad Belle's utbud av vibroplattor har speciellt designats för att minska vibrationsnivåerna för användarens underarmar-händer. Hänvisning till specifikationer & tekniska data för vibrationsnivåer och användningstid (rekommenderad maximal daglig exponeringstid). ÖVERSKRID INTE maximal användningstid.

PSU (Personlig SkyddsUtrustning).

Lämplig PSU måste bäras när denna utrustning används dvs. skyddsglasögon, handskar, hörselskydd, andningsskydd och fotbeklädnad med stålhätta.

Använd kläder som är lämpliga för det arbete Du utför. Bind bak långt hår och tag av alla smycken vilka annars kan fastna i maskinens rörliga delar.

Damm.

Packningsprocessen kan åstadkomma damm, vilket kan vara skadligt för Din hälsa.

Använd alltid en mask som är avpassad för den typ av damm som uppkommer.

Bränsle.

Svälj inte bränsle eller andas inte in bränsleångor och undvik hudkontakt. Tvätta omedelbart bort bränslestänk.

Om Du får bränsle i ögonen, skölj med mycket vatten och sök läkarvård så fort som möjligt.

Avgaser

SE UPP

Avgaserna som produceras av denna utrustning är mycket giftiga och kan vara dödliga!

Använd inte vibroplattan inomhus eller i ett slutet utrymme, säkerställ att arbetsområdet är tillräckligt ventilerat.

S

Kontroller innan start

Följande besiktning innan start måste utföras varje gång innan arbetet påbörjas eller efter var fjärde timmes användning, vilket som inträffar först. Vänligen se avsnittet för underhåll för närmare instruktioner. Om några felaktigheter upptäcks, får inte vibroplattan användas innan felet har åtgärdats.

1. Besiktiga vibroplattan noggrant för tecken på skador. Kontrollera att alla delar finns och är fastsatta. Var särskilt uppmärksam på drivremmens säkerhetsskydd som är monterat mellan motorn och vibratorenheten.
2. Kontrollera oljenivån i motorn och fyll på om nödvändigt.
3. Kontrollera bränslenivån i motorn och fyll på om nödvändigt.
4. Kontrollera för bränsle- och oljeläckage.

Anledningar för packning

Jord, vilken har spritts ut eller nyligen fyllts, basskikt och fyllnadsskikt får mindre hålrum eller luftfickor om de inte packas, vilket leder till att ett eller fl er problem uppkommer.

1. Allt eftersom trafik går tvärs över ytan på ett opackat område, komprimeras materialet. Detta leder till sättningar i toppskiktet allt eftersom materialet fyller hålrummen.
2. En liknande situation inträffar med statisk belastning på opackade underlag. Belastningen (t.ex. en byggnad) sjunker.
3. Material med hålrum är mer mottagliga för genomsippring av vatten, vilket leder till erosion.
   Vatteninträngning kan dessutom orsaka att jorden expanderar vid frystemperaturer och drar ihop sig under torra perioder. Expansion och ihopdragning är en betydande orsak till skador på byggnaders fundament vilket normalt leder till att strukturen behöver stöttas under.

Packning ökar materialets densitet och därigenom ökas dess belastningsförmåga. Reducerar lufthål och därigenom reduceras risken för sättningar, expansion och ihopdragning, på grund av inträngande vatten.

Packningsspecifi kationer

Olika metoder har förr använts för att definiera packningsbehovet för olika tillämpningar. Faktorer att ta med i beräkningen är, materialets egenskaper, lagrets tjocklek, tillämpat tryck, vibration och antalet passeringar. En större insikt i hur man packar har lett till att nya packningsspecifikationer har införts. De senaste specifikationerna är en del av U.K.'s NRSWA (New Roads & Street Works Act). Väg & vattenbyggnadsingengörer har nu antagit dessa specifikationer för att säkerställa bättre packning för allt arbete på plats.

Tillämpningar

Tillämpningar/material faller under tre kategorier:

1. Kohesionsjord (mindre än 20% granulerad) t.ex. lera, slam & kraftig jord.
2. Granulerade material (mer än 20% granulerad) t.ex. hårda underlag, sand & lätt jord.
3. Bituminösa material t.ex. asfalt (grovasfalt), kalla lager (bitumenemulsionsprodukter).

SE UPP

Felaktigt underhåll kan vara förenat med fara. Läs och förstå detta avsnitt innan Du utför något underhåll, service eller reparationer.

Honda GX160 Bensinmotor

1. Öppna bränsletillförseln genom att flytta bränslets ON/OFF reglage helt till höger.
2. Om motorns startas kall, ställ choken till ON genom att flytta chokereglaget helt till vänster. Vid start av varm motor krävs som regel inte choke, dock, om motorn har svalnat något kan choken delvis behövas.
3. Vrid motorns ON/OFF kontakt medurs till läge 'I'.
4. Ställ in gasen i tomgångsläget genom att flytta gasreglaget helt till höger. Starta inte motorn på full gas eftersom vibroplattan då vibrerar så snart motorn startas.
5. Ta ett ordentligt grepp om manöverhandtaget med en hand, greppa starchandtaget med den andra. Dra i starchandtaget till motständ känns, låt därefter startern gå tillbaka.
6. Se till att inte dra ut startsnöret helt, dra i starten snabbt och bestämt.
7. Upprepa tills motorn tänder.
8. Efter att motorn startat, ställ chokereglaget gradvis mot OFF-läget genom att flytta det till höger.
9. Om motorn inte startar efter ett flertal försök, följ felsökningsguiden.

10. Stäng bränslekranen.

11. För att stänga av motorn, ställ in gasen i tomgångsläget och vrid motorns ON/OFF kontakt moturs till läge '0'.

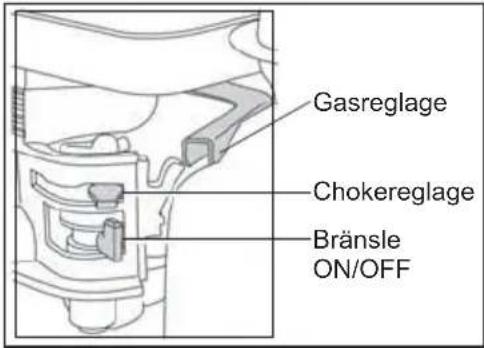

Gasreglage Chokereglage Bränsle ON/OFF

• Ta vibroplattan till där den skall användas.

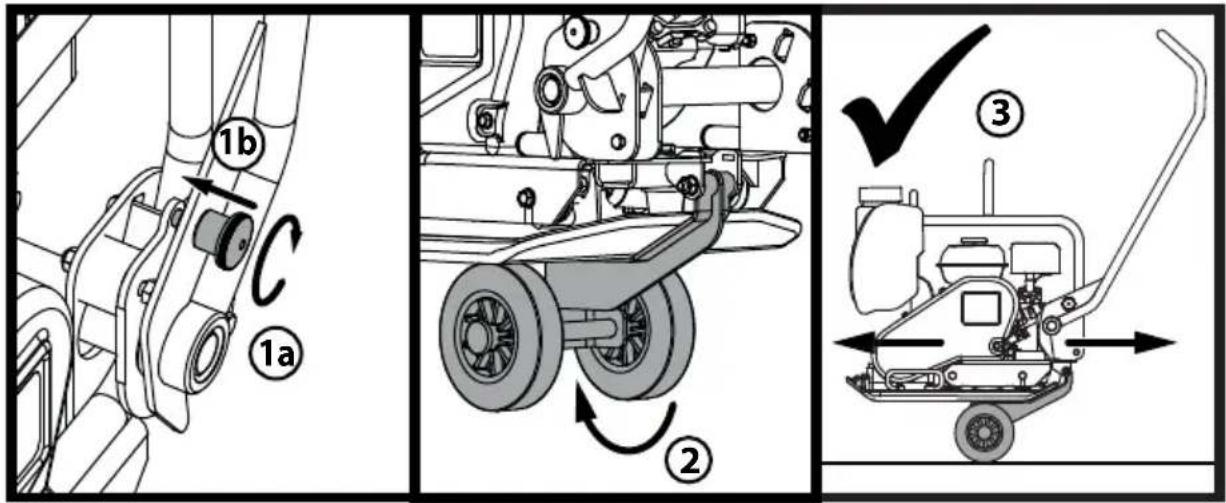

Om 'avtagbart' transportfäste används till hjulenheten, luta vibroplattan framåt för att höja upp transporthjulen från underlaget.

Sväng transportramen bakåt, därefter tvärs över för att koppla bort den från vibroplattans bakre del. Förvara transportramen på ett säkert ställe till nästa gång den behövs. För maskiner med 'fast' transportanordning, luta maskinen framåt, dra transportanordningen bakåt och uppåt, sänk maskinen mot underlaget och spärra transportanordningen i 'upp' läget.

Där det är nödvändigt att använda en lyftanordning för att placera vibroplattan måste det säkerställas att lyftanordningen har en lämplig WLL (Working Load Limit) anpassad för vibroplattans vikt (se avsnittet Tekniska data i maskinnummerplåten). Fäst lämpliga kedjor eller spännband ENBART i lyftpunkten ovanpå vibroplattan.

- Om vibroplattan är utrustad med vattensprutningssystem och tillämpningen kräver dess användning, kontrollera att vattnets utloppsventil är stängd och fyll därefter på vattenbehållaren med rent vatten.

- Efter att ha utfört kontrollerna listade i avsnittet "Innan start" kan Du starta motorn.

Altrad Belle "PCX" utbud av vibroplattor är utrustade med centrifugalkoppling, detta möjliggör för motorn att köras på tomgång utan att vibratorn drivs. Allteftersom hastighet ökar griper kopplingen in och motorn kommer att driva vibratorn. För en riktig funktion skall hastigheten vara ställd på max.

- Ställ in gasreglaget på max. och använd manöverhandtaget för att styra och svänga vibroplattan.

Vibratorn får inte enbart bottenplattan att vibrera utan får även maskinen att förfytta sig framåt. Under normal drift ska du inte behöva skjuta vibroplattan utan låta den förfytta sig i sin egen takt. Förflytningshastigheten bestäms av ytförhållandet för det som packas. Om ytan som skall packas är på en sluttning måste stor försiktighet iakttagas när vibroplattans körriktning ändras. Om nödvändigt, fäst ett lämpligt rep på en låg punkt i vibroplattans stomme för att göra det möjligt för en hantlangare att ta upp en del av vibroplattans vikt. Arbeta uppåt och nedåt på sluttningen, inte tvärs över.

- Arbeta vibroplattan över ytan i ett organiserat mönster tills önskad packning uppnås.

När ett flertal lager av olika material skall packas ovanpå varandra, packa var och ett av lagren individuellt.

- För att stoppa vibroplattans vibration, ställ gasreglaget i tomgångsläge.

Problem Orsak Åtgärd
Il motore non parte.	Inget bränsle.	Öppna bränslekranen.
		Fyll bränsletanken.
	Motorns strömbrytare i läge off. Sätt på motorns strömbrytare.
	Tändstift smutsigt Rengör och återställ elektroday	ständ.
	Motorn kall. Stäng choken.
	Motorn fl ödad.	Honda, öppen choke, helt öppen gas, dra i starchandtaget tills motorn tänder.
Motorn startar fortfarande inte.	Allvarligt fel Kontakta återförsäljare eller Altrad Belle.
Enheten vibrerar inte.	Motorvarvet för långsamt. Ställ motorns hastighets	sreglage för hög hastighet.
	Drivremsspänningen slapp. Justera remspänning
	Luftfiltret igensatt.	Rengör eller byt luftfilter.
	Drivningsfel Kontakta återförsäljare eller Altrad Belle.
	Vibratorfel. Kontakta återförsäljare eller Altrad Belle.
Asfalt fastnar på plattan. För	lite smörjning. Använd vattensprutningsanordning.
Beläggningsblock skadade	Plattan i direkt kontakt med material.	Använd en stenläggningsplatta.
Bituminös yta flagar (skiktar).	Överpackning.	Avlägsna och lägg om.
Låg förflyttningshastighet (plattan sjunker).	För djupt lager.	Avlägsna en del av materialet.
	Fukthalten för hög eller för låg.	Avlägsna materialet och justera.

Underhåll & Reparationer

Underhåll

Altrad Belle "PCX" utbud av envägs vibroplattor är designade för att ge många års problemfri funktion. Det är, emellertid, viktigt att det enkla regelbundna underhållet som finns listat i detta avsnitt utförs.

Vi rekommenderar att en av Altrad Belle godkänd återförsäljare utför allt större underhåll och större reparationer. Använd alltid original Altrad Belle reservdelar, användning av "piratdelar" kan komma att upphäva Din garanti.

Innan något underhåll utförs på maskinen, stäng av motorn. Vid arbete på en maskin med bensinmotor, avlägsna tändkabeln från tändstiftet. Vi arbete på en dieselmotor, säkerställ att stoppkontakten är i avstängt läge.

Placera alltid vibroplattan på ett jämnt underlag för att alla vätskenivåer kommer att avläsas korrekt. Använd enbart rekommenderade oljor (se tabell på följande sida).

Inkörningsperiod

Efter att vibroplattan som ny har använts och inkörningsperioden är över, måste motoroljan bytas (se efter i motorns bruksanvisning för alla detaljer). Vibratoraxelhusets olja måste bytas efter de första 100 drifttimmarna, och därefter var 500:e drifttimme. För detaljer om oljebyte i vibratoraxelhuset, se "Vibratorenhet".

Remspänningen skall kontrolleras efter 4 timmars användning.

Drivrem

Avlägsna remskyddet och kontrollera därefter remspänningen genom att lätt trycka ett finger ovanpå remmen, så nära mitten som möjligt mellan motorns drivskiva och vibratorns remskiva. Remmen ska slacka mellan 5mm och 10mm. Om remspänningen måste justeras, lossa motorns fyra fästskruvar så mycket att motorn kan rubbas. Justera motorns position genom att vrida spännbulten medurs för att öka remspänningen, moturs för att minska. Efter justeringen, återdra motorns fästskruvar och kontrollera remspänningen en andra gång. Slutligen, sätt tillbaka remskyddet och se till att det är korrekt och fast monterat.

Rutinmässigt underhåll		efter 4 första timmar	första månaden / 20t	3 månader / 50t	6 månader / 100t
Motorolja	Kontrollera nivån	√
	Byt		√		√
LuftFilter	Kontrollera tillstånd / Rengör		√		√
	Byt om nödvändigt / Var 12:e månad
Tändstift Byt					√
Drivrem Spänning		√ √ √

Olja/Bränsle Typ & Mängd – Tändstift Typ

	Oljetyp	Mängd (Liter)	Bränsle typ	Mängd (Liter)	Tändstift typ	Elektrodavständ (mm)
Bensin Motor Honda GX160	S.A.E. 10W 30 0.6		Senza Piombo	3.6	BM6ES or BPR6ES	0.6 - 0.7
Vibrator	S.A.E. 10W 40 0.3 N/A N/A N/A N/A

Plugg Tätning Normal Nivå Nedre delen av skruvgäng

Vibratorenhet.

Avlägsna pluggen tillsammans med tätningen, kontrollera att oljenivån när nedersta delen på oljeplugghålets gängning. Fyll på om nödvändigt med korrekt olja (se tabell).

Stenläggningsplattan

Stenläggningsplattan är designad för användning vid nedstampning av beläggningsplattor och beläggningsstenblock. Dock ska den inte användas för normalt packningsarbete. Innan montering, säkerställ att din stenläggningsplatta har rätt storlek och är av rätt typ.

För att montera stenläggningsplattan (1), placera stenläggningsplattan under plattan med fästhålen uppåt och hålen framtill på bottenplattan. Låsskruvarna (2) skall gå igenom klämlisten (3) därefter stenbeläggningsplattan (1) och slutligen genom bottenplattan. De är i sin tur låsta på plats med muttern (4) och brickan (5). Transportfästet möjliggör för användaren att fl ytta vibroplattan till arbetsplatsen med minimal ansträngning. Dra åt till 50 Nm.

1 2 3 4 5

Transportfäste

Transportfästet möjliggör för användaren att flytta vibroplattan till arbetsplatsen med minimal ansträngning.

1. Vrid handtaget läsknoppen att engagera handtaget Spärr och lås handtaget.
2. När handtaget är låst på plats, släpper hjulkit och glida under bottenplattan.
3. Med handtaget fortfarande låst på plats, är maskinen nu redo att transporteras med hjulsats.

Din nya Altrad Belle "PCX" envägs vibroplatta garanteras för den ursprungliga anskaffaren för en period av ett år (tolv månader) från det ursprungliga anskaffningsdatumet. Altrad Belle garantin är emot brister i design, material och tillverkningsfel.

Följande täcks inte av Altrad Belle garantin:

1. Skador orsakade av bristfälligt underhåll, felaktig användning, fall eller liknande skador orsakade av eller som ett resultat av underlåtelse att följa monterings-, bruks-, användar- eller underhållsinstruktioner.

2. Ändringar, ombyggnader eller reparationer utförda av annan än Altrad Belle eller dess godkända ombud.

3. Transport- eller fraktkostnader till och från Altrad Belle eller dess godkända representanter, för reparation eller utvärdering av garantianspråk på någon maskin.

4. Material och/eller arbetskostnader för renovering, reparation eller utbyte av komponenter på grund av normalt slitage.

Följande komponenter täcks inte av garantin.

• Drivrem(mar)
  • Luftfi Iter till motor
  • Tändstift

Altrad Belle och/eller deras godkända ombud, chefer, anställda eller försäkringsgivare kan inte hållas ansvariga för indirekta eller andra skador, förluster eller kostnader i anslutning till eller orsakade av oförmåga att använda maskinen för något ändamål.

Garantianspråk

Alla garantianspråk ska först och främst ställas till Altrad Belle, antingen per telefon, fax, E-post eller brev.

För garantianspråk:

Tfn: [phone] Fax: [phone] E-post : [e-mail]

Skriv till:

För att göra ALTRAD Belle till ett grönare och miljövänligare val, erbjuder vi nu garantiregistrering via webb. För att få tillgång till registreringssidan på vår webbsida, vänligen gå till följande adress:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt kan du skanna den bifogade QR-koden (Quick Response Code) med din smartphone för att komma direkt till registreringssidan.

Ta på vernesko Ta på

hørselsvern

Ta på beskyt- telsesbriller

C - Lydmerke

Garantert lydeffektnivå maskinen i dB (A).
