Termék típusa	Egyirányú rezgőlap
Márka	Altrad (Belle Group)
Modell	BELLE PCX 16/50
Lemez szélessége	500 mm
Lemez hossza (tárolás)	995 mm
Üzemi hossz	1065 mm
Magasság (tárolás)	995 mm
Lemez érintkező felülete	420 x 500 mm
Nettó tömeg	91,5 kg
Meghajtás	Honda GX160 benzinmotor, 4,0 kW (5,5 LE)
Üzemanyagtartály kapacitása	3,6 L (ólommentes)
Motorolaj típusa	SAE 10W30, 0,6 L
Rezgőolaj típusa	SAE 10W40, 0,3 L
Rezgőerő	16 kN
Rezgési frekvencia	85 Hz
Maximális haladási sebesség	21 m/min
Maximális lejtő	20°
Tömörítőerő	435,7 kg/m²
Hangteljesítményszint	107 dB(A)
Átadott rezgések (kéz-kar)	2,87 m/s² (3 tengely)
Maximális napi használati idő	364 perc (kb. 6 óra)
Fő funkciók	Kohéziós, szemcsés és bitumenes talajok tömörítése
Rendszeres karbantartás	Motorolaj, légszűrő, gyertya, szíjfeszesség ellenőrzése
Biztonság	Kötelező PPE (védőszemüveg, kesztyű, sisak, cipő), motor leállítása karbantartás előtt
Garancia	12 hónap (alkatrész és munkadíj)

Gyakran ismételt kérdések - BELLE PCX 16/50 ALTRAD

Mire használható a BELLE PCX 16/50 rezgőlap?

Talajok, szemcsés anyagok és bitumenes burkolatok tömörítésére szolgál az alapok, árkok és felületek stabilizálására burkolás előtt.

Hogyan indítsam el a rezgőlapot?

Nyissa ki az üzemanyagcsapot, hideg motornál kapcsolja be a starthoz (starter), fordítsa a kapcsolót «I» állásba, húzza meg a kézi indítót, amíg a motor be nem indul, majd kapcsolja ki a startot.

Milyen biztonsági óvintézkedéseket kell tennem?

Viseljen védőszemüveget, kesztyűt, zajvédő sisakot és biztonsági cipőt. Ne dolgozzon zárt térben a kipufogógázok miatt.

Milyen gyakori karbantartás ajánlott?

Ellenőrizze a motorolajat és a szíjfeszességet 4 óránként. Tisztítsa a légszűrőt havonta. Cserélje a motorolajat 20 óránként, a rezgőolajat 500 óránként.

Mit tegyek, ha a motor nem indul?

Ellenőrizze az üzemanyagot, a kapcsolót, a gyertyát (tisztítsa meg), a startot. Ha eláztatta a motort, nyissa ki a startot, teljes gázt adjon, és húzza meg az indítót. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Mennyi a rezgőlap súlya?

A nettó tömeg körülbelül 91,5 kg. Nem ajánlott egyedül emelni; használjon megfelelő emelőberendezést.

Mekkora a lemez mérete?

Szélesség: 500 mm, tárolási hossz: 995 mm, üzemi hossz: 1065 mm, magasság: 995 mm. Érintkező felület: 420 x 500 mm.

Mekkora a gép zajszintje?

A hangteljesítményszint 107 dB(A). Zajvédő sisak viselése kötelező használat közben.

Hogyan csökkenthető a kezelő rezgése?

A gép úgy van kialakítva, hogy korlátozza a rezgéseket. Tartsa be a maximális napi használati időt, 364 percet. Használjon rezgéscsillapító fogantyúkat, és tartson szüneteket.

Hol találok alkatrészeket?

Forduljon egy hivatalos Altrad Belle kereskedőhöz. Csak eredeti alkatrészeket használjon a garancia megőrzése érdekében.

HASZNÁLATI ÚTMUTATÓ BELLE PCX 16/50 ALTRAD

Mi, a Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Egyesült Királyság ezúton igazolom, hogy ha a termék leírása belül ezt a bizonyítványt vásárolt engedélyezett Belle Group kereskedő az EGK, az megfelel az alábbi EEC irányelveknek: 2006/42/CE (ez az irányelv felváltja a 98/37/EK irányelv), elektromágneses kompatibilitási irányelv 2004/108/CE (módosított 89/336/EGK, 92/31/EGK és 93/68 EGK). A hulladék elektromos és elektronikus berendezések (WEEE) 2002/96/CE, kisfeszültség irányelv 2006/95/CE, BS EN ISO 12100-1:2003 Gépek biztonsága és a kapcsolódó harmonizált szabványok, adott esetben. Zajkibocsátás megfelel a 2000/14/EK irányelv VI és 2005/88/EK géphez a 12. cikk alapján a bejelentett szervezet: AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Egyesült Királyság. Zaj műszaki fájlokat birtokában Ray Neilson, a Belle-csoport központi iroda címet, amely a fenti.

Mi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, ovime potvrđujem da ako proizvod opisan unutar ovog certifikata je kupio od Belle Group ovlaštenog distributera unutar EEZ, ona odgovara sljedećim EEC smjernica: 2006/42/CE (Ova direktiva zamjenjuje direktiva 98/37/EC), Elektromagnetska kompatibilnost Direktiva 2004/108/CE (kako je izmijenjeno 89/336/EEC, 92/31/EEC i 93/68 EEC). Otpad električne i elektroničke opreme (WEEE) 2002/96/CE, niskonaponske direktivi 2006/95/CE, BS EN ISO 12100-1:2003 Sigurnost strojeva i pridružene usklađene standarde, gdje je primjenjivo. Emisija buke u skladu s direktivom 2000/14/EC Aneks VI i 2005/88/EC, za strojeve iz članka 12. obaviješteni tijelo AVT Rellability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Buka Tehnički datoteke drže Ray Neilson na Glavnom Belle grupe Office adresu koja je navedeno gore.

Ügyvezető igazgató - A BELLE GROUP (SHEEN) UK nevében

Izvršni Direktor – U ime BELLE GROUP (SHEEN) UK

Kiállítás Ideje - 2016....

Datum izjave o usklađenosti - 2016....

Ez a kézikönyv a „PCX 20/45 & 20/50” típusú lapvibrátorok biztonságos kezelését és karbantartását hivatott elősegíteni.

Előszó

A „Gép leírása” rész segít a gép felépítésének és kezelésének megismertetésében.

A 'Környezet' rész leírja, hogyan bonyolítsa környezetbarát módon a leselejtezett berendezés újra hasznosítását.

Az 'Általános biztonsági előírások' és az 'Egészség és biztonság' rész kifejti, hogyan használja a gépet úgy, hogy az ön és mások biztonsága garantált legyen.

Az 'Indítás és leállítás' rész segít önnek a gép elindításában és leállításában.

A 'Hibaelhárítás' fejezet segít, ha bármilyen problémája akad a gépével.

A 'Karbantartás' részben útmutatást talál a gépe általános karbantartásához és javításához.

A 'Garancia' fejezet részletezi a garancia-feltételeket és a garanciális igény érvényesítésének eljárását.

A 'Kettős hatás' rész megmutatja önnek, milyen tömörítési hatékonyságot képes gépével elérni

Útmutatás a megjegyzésekhez

Azokat a részeket a kézikönyvben, amelyekre különös tekintettel kell lennie a következőképpen jelöltük:

VIGYÁZAT

A termék veszélyes lehet. Ön vagy a gépe megsérülhet, ha a műveletek nem szabályszerűen lettek végrehajtva.

FIGYELEM

A kezelő élete veszélyben lehet!

Figyelmeztetés

FIGYELEM

Mielőtt dolgozni kezd a géppel, vagy karbantartást végez rajta, mindig OLVASSA EL és TANULMÁNYOZZA ezt a kezelési és karbantartási utasítást.

Ismerkedjen meg a berendezés vezérlésének biztonságos használatával, és a gép biztonságos karbantartásával.

(Megjegyzés: Bekapcsolás előtt bizonyosodjon meg róla, hogy tudja, hogyan kell kikapcsolni a gépet az esetleges problémák felmerülésekor.)

MINDIG viselje a személyes védelmét szolgáló, megfelelő védőfelszerelést.

Ha BÁRMILYEN KÉRDÉSE van a gép biztonságos használatával, vagy karbantartásával kapcsolatban, kérdezze meg a felettesét, vagy lépjen kapcsolatba a forgalmazóval

Tartalomjegyzék

Hogyan használja a kezelési és karbantartási utasítást....258

Figyelmeztetés 258

A gép leírása 259

Környezet....259

Müszaki adatok....260

Feliratok....261

Általános biztonsági utasítások....262

Egészség és biztonság 262

Indítás előtt ellenőrzések....262

A tömörítés okai....263

Alkalmazások 263

Indítási és leállítási eljárások 264

A tömörítés kezelési 265

Hibaelhárítás 266

Karbantartás 267

Összeszerelési utasítások....268

Felszerelési utasítások....268

Garancia....269

C.E. Certificate 5

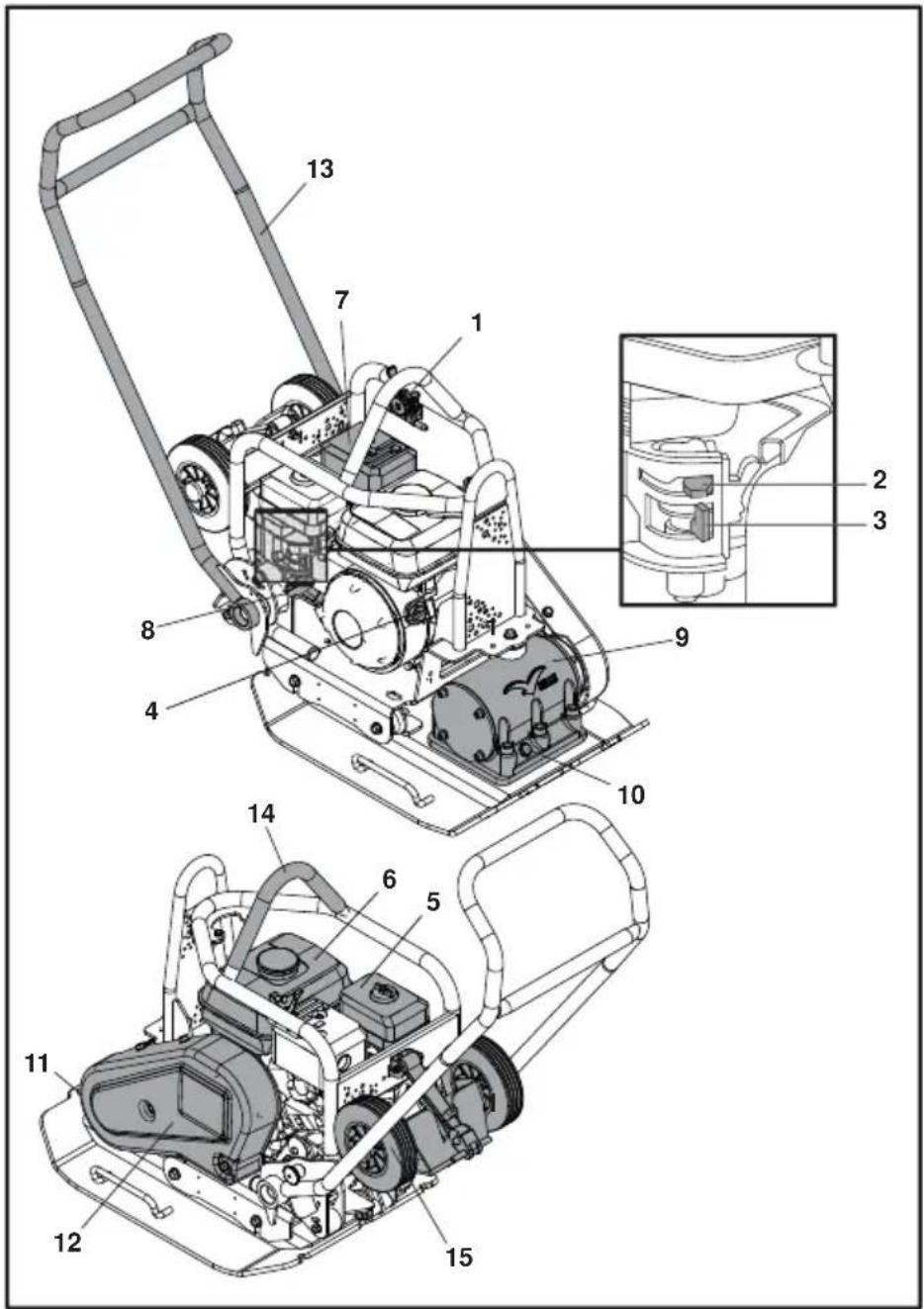

1. Gázkar
2. Szivatókar
3. Üzemanyag kapcsolókar
4. Motorkapcsoló
5. Légszüröház
6. Üzemanyag tartály
7. Kipufogó
8. Berántó indítókar
9. Vibrátor
10. Vibrátorolaj ellenőrződugó
11. Víz permetezőrendszer vagy gumilap rögzítőhely
12. Ékszíj burkolat
13. Kezelőkar
14. Emelöpont
15. Szállítóegység.

Környezet

Biztonságos leselejtezés.

Utasítások a környezet védelme érdekében.

A gép értékes anyagokat tartalmaz. A hulladék egységeket és tartozékokat helyezze el a megfelelő újrahasznosító helyen.

Alkatrész Anyag
Kezelőkar Acél
Elülső burkolat HDPE
Főváz Acél
Tömörítőlap Acél
Fogantyúk Gumi
Motor Alumínium
Egyéb részek Acél és alumínium
Víztartály (ha van) Műanyag

Típus PCX 16/45 PCX 16/50

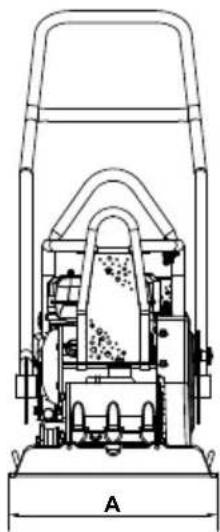

A - Szélesség (mm) 450 500
B - Tároló Hossza (mm) 995 995
C - Üzemi Hosszra (mm) 1065 1065
D - Tárolási Magasság (mm) 995 995
E - Üzemi Magasság (mm) 995 995
Alaplap Érintkezési Felület S x H (mm) 420 x 450 420 x 500
Súly (kg) 90.5 91.5
Motorteljesítmény (LE/kW) 5.5 / 4.0 5.5 / 4.0
Súly RPM	3800 3800
Vibrációs Erő (kN)	16	16
Frekvencia (Hz)	85	85
Maximális haladási sebesség (m/min)	21	21
Legnagyobb Lejtés (°)	20	20
Statikus Nyomásra (kg/m2)	478.8	435.7
3 tengelyű vibráció* (m/sec2)	2.87 2.87
Használati idő (Perc)	364	364
Zajteljesítmény szint (dB(A))	107 107

* Minimális szint EN500 4. rész szerint.

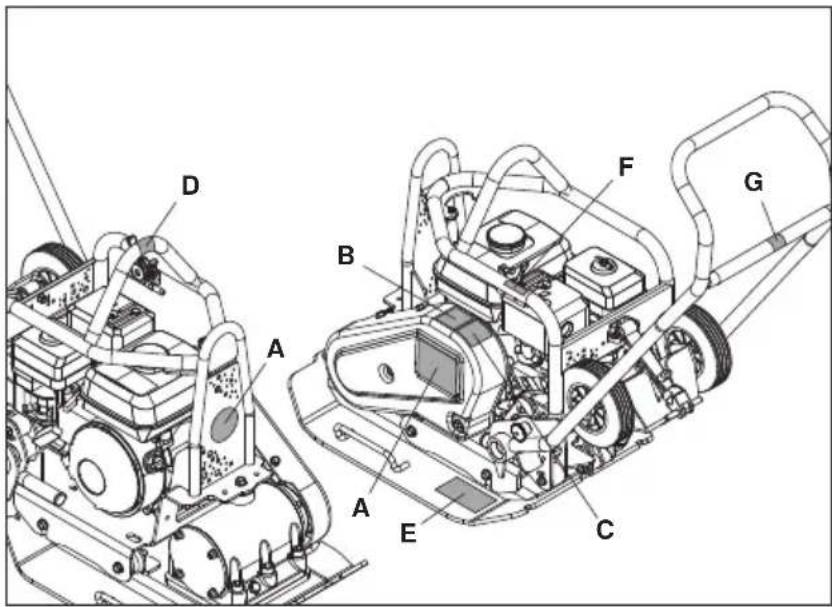

A - Márka Matricák
B - Biztonsági Feliratok
C - Zjszint
D - Emelési Pont
E - Roți Kit Montării
F - Motor Fordulatszám
G - "Nincs lift van" Matricák

Márka Matrica azonosítani a modell a gép.

B - Biztonsági Feliratok

Olvassa el a kezelési utasítást

Viseljen biztonsági lábbelit

Garantált Hangerőszint a gép dB (A).

D - Emelési Pont

Azt jelzi, hogy a területen lehet használni, hogy szüntesse meg a gép egy mechanikus emelő.

Kérjük, olvassa el az "Szerelési Utasítás" részében ezt a weboldalt a magyarázatot.

F - Motor Fordulatszám

Gyors motor fordulat helyzet

Lassú motor fordulat helyzet

G - "Nincs lift van" Matricák

A keletkezett a gép nem emelésére egy mechanikus emelő.

Általános biztonsági utasítások

Az Ön és mások biztonsága érdekében kérjük, olvassa el a következő biztonsági információkat, és bizonyosodjon meg róla, hogy megértette ezeket. A kezelő felelőssége meggyőződni arról, hogy tökéletesen megértette-e hogyan kell biztonságosan kezelni a gépet. Ha nem biztos benne hogyan kell megfelelően és biztonságosan kezelni a gépet, akkor kérje felettese vagy a forgalmazója tanácsát.

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leírtakat.

• Ez a gép nehéz, és nem szabad egyedül megemelni. Kérjen segítséget, vagy használjon megfelelő emelőeszközt.
• A munkaterületet kerítse el, és az illetékteleneket tartsa a biztonsági távolságon kívül.
• A kezelőnek a gép használata közben viselnie kell a személyes védőeszközöket (lásd Egészség és biztonság c. fejezet)
• Mielött a gépet bekapcsolja, győződjön meg róla, hogy tudja, hogyan kell a gépet biztonságosan kikapcsolni, ha problémája akad.
• A gép szállítása, munkahelyi mozgatása, vagy karbantartás előtt a motort mindig kapcsolja ki.
• Üzem közben a motor forróvá válik. Mielőtt megérintené, hagyja kihűlni.
• Soha ne hagyja a motort járás közben felügyelet nélkül.
• Soha ne távolítsa el, vagy változtassa meg a felszerelt védőburkolatokat. Ezek az Ön védelmét szolgálják. Mindig ellenőrizze a védőburkolatok állapotát és biztonságát, hogy nem sérültek vagy hiányosak-e. Ne használja a gépet, amíg a védőburkolat ki nincs cserélve vagy javítva.
• Ne üzemeltesse a gépet, ha beteg, fáradt vagy alkohol illetve gyógyszer befolyása alatt áll.

Üzemanyag biztonság

VIGYÁZAT

Az üzemanyag gyúlékony. Sérülést és anyagi kárt okozhat. Az üzemanyagtartály feltöltése közben kapcsolja ki a motort, oltson el mindenfajta nyílt lángot, és ne dohányozzon. Mindig törölje fel az esetleg kifolyt üzemanyagot.

• Utántöltés előtt kapcsolja ki a motort, és hagyja lehűlni.
• Az üzemanyag betöltésekor NE dohányozzon, illetve ne hagyjon nyílt lángot a területen.
• A kifolyt üzemanyagot homokkal azonnal biztonságossá kell tenni. Ha az üzemanyag a ruhájára folyt, öltözzön át.
• Az üzemanyagot engedélyezett, erre a célra szolgáló tartályban tárolja, távol minden hő- vagy gyújtó forrástól.

Egészség és biztonság

Vibráció

Némi vibráció átadódhat a kezelőkaron keresztül a kezelő kezére. A Belle Csoport lapvibrátorai speciálisan úgy lettek tervezve, hogy a kéz/kar vibrációszint alacsony legyen. Nézze meg a rezgésszintet és a használati időt a műszaki adatokban (javasolt maximális napi rezgésnek kitett idő). Ne lépje túl a maximális használati időt.

Személyi védő felszerelés

A gép használata során viselje a megfelelő védő felszerelést, azaz a védőszemüveget, kesztyűt, a fülvédöt, a porvédő maszkot, és az acélbetétes lábbelit (csúszásmentes talppal). Viseljen megfelelő ruházatot a munkafolyamat során. Mindig óvja a bőrét a betonnal való érintkezéstől.

Por

A tömörítés folyamán por keletkezhet, amely veszélyes az egészségre. Mindig viseljen porvédő maszkot, amely megfelel a keletkező por fajtájának.

Üzemanyag

Az üzemanyagot ne nyelje le, vagy ne lélegezze be az üzemanyagpárát, és kerülje a börrel való érintkezését. A kifröccsent üzemanyagot azonnal mossa le. Ha az üzemanyag a szembe jut, bő vízzel öblítse, és mielőbb forduljon orvoshoz.

Kipufogógáz

FIGYELEM

A kipufogógáz rendkívül mérgező, és halált okozhat!

A tömörítót ne használja beltéren vagy korlátozott helyen, győződjön meg róla, hogy a terület megfelelően szellőzik.

Indítás előtti ellenőrzések

Indítás előtti vizsgálatok

A következő indítás előtt vizsgálatokat minden műszakkezdés előtt, vagy minden négy üzemóra után el kell végezni, amelyik előbb bekövetkezik. A részletes útmutató a karbantartási fejezetben található. Ha bármilyen hibát észlel, a lapvibrátort nem szabad használni, amíg a hiba nincs elhárítva.

1. Alaposan vizsgálja meg a lapvibrátort, nincs-e rajta sérülés. A gép használata előtt győződjön meg róla, hogy az ékszíjburkolat és a védőburkolat biztonságosan a helyén van-e.
2. Ellenőrizze a motor olajszintjét, szükség esetén töltse fel.
3. Ellenőrizze a motor üzemanyagszintjét, és szükség esetén töltse fel.
4. Ellenőrizze, hogy nincs-e üzemanyag- vagy olajszivárgás.

A tömörítés okai

A feltört vagy új töltésű talaj, alapréteg és aszfaltréteg kis üregeket, levegőbuborékokat tartalmaz, amely tömörítés nélkül egy vagy több problémához vezet.

1. Ha a forgalom áthalad a tömörítetlen területen, az anyag összenyomódik. Ez a felület lesüllyedéséhez vezet, mivel az anyag kitölti az üregeket.
2. Hasonló helyzet áll elő, amikor statikus terhelés éri a tömörítetlen talajt. A teher (pl. épület) lesüllyed.
3. Az üreges anyagok hajlamosabbak a vízbeszivárgásra, amely erózióhoz vezet. A víz behatolás fagy idején növelheti a talaj térfogatát, és száraz időben összezsugorítja azt. A terjeszkedés és zsugorodás a fö oka az épületalapok károsodásának, és általában ahhoz vezet, hogy a szerkezetet alá kell dúcolni.

A tömörítés növeli az anyag sűrűségét, ezért növeli a teherbíróképességet. Csökkenti az üregeket, ezért csökken a besüppedés, terjeszkedés és zsugorodás veszélye a víz beszivárgása következtében.

A tömörítési előírások

Az elmúlt időben különböző módszereket alkalmaztak a sokféle alkalmazáshoz szükséges tömörítés meghatározásához. A figyelembevett tényezők az anyagtulajdonságok, rétegvastagság, alkalmazott nyomás, vibráció és a járatok száma. A tömörítési eljárás jobb megértése új tömörítési előírások bevezetéséhez vezetett. A legújabb előírások az Egyesült Királysági NRSWA (New Roads & Street Works Act) része. Az építőmérnökök most átveszik ezeket az előírásokat, hogy minden építési munkánál jó tömörítés legyen biztosítható.

Alkalmazások

Az alkalmazások / anyagok három kategóriába sorolhatók:

1. Kötött anyagok (kevesebb mint 20% szemcse), pl. agyag, iszap & nehéz talajok
2. Szemcsés anyagok (több mint 20% szemcse), pl. útágyazat, homok & könnyű talaj
3. Bitumenes anyagok, pl. aszfalt (kátrányos makadám), hideg burkolatok (bitumenemulziós termékek)

VIGYÁZAT

A nem megfelelő karbantartás veszélyes lehet. Bármilyen karbantartási vagy javítási munka előtt olvassa el és értse meg az ebben a fejezetben leírtakat.

Honda GX160 Benzinmotor

1. Nyissa az üzemanyag csapot, az üzemanyagkar teljes jobbra fordításával.
2. Ha hideg motort indít be, állítsa a szivatót BE állásba úgy, hogy a szivatókart teljesen jobbra fordítja. Meleg motor indításánál a szivató általában nem szükséges, azonban, ha a motor már kissé lehült, részleges szívatásra szükség lehet.
3. Állítsa a motorkapcsolót BE állásba, a kapcsolót órajárás irányában 'I' helyzetbe fordítva.
4. Állítsa a gázkart üresjárati helyzetbe, a gázkart teljesen jobbra mozdítva. Teljes gázon ne indítsa a motort, mert akkor a gép rögtön vibrálni kezd.
5. Erősen fogja meg a kezelőkart az egyik kezével, a másik kezével erősen fogja meg az indítókart. Húzza meg az indítókötelet, amíg ellenállást nem érez, majd hagyja visszatérni.
6. Ügyelve arra, hogy az indítókötelet ne húzza ki teljesen, hirtelen húzza meg az indítót.
7. Ismételje az eljárást, amíg a motor be nem indul.
8. Amint a motor elindult, fokozatosan állítsa a szivatót KI állásba, balra fordítva azt.
9. Ha a motor nem indul többszöri kísérletre sem, nézze meg a hibaelhárítási részt.

10. Zárja el az üzemanyagot.

11. A motor leállításához állítsa a gázkart üresjárati helyzetbe, és a motorkapcsolót fordítsa órajárással ellenkező irányban '0' helyzetbe.

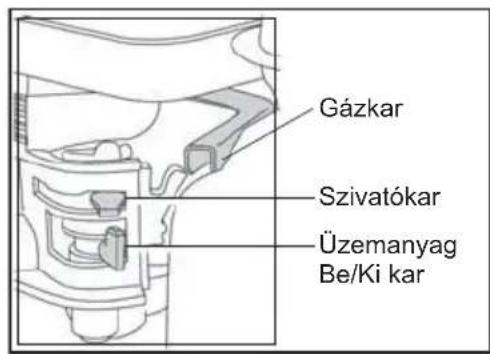

Gázkar Szivatókar Üzemanyag Be/Ki kar

- Helyezze a tömörítőt az alkalmazás helyére.

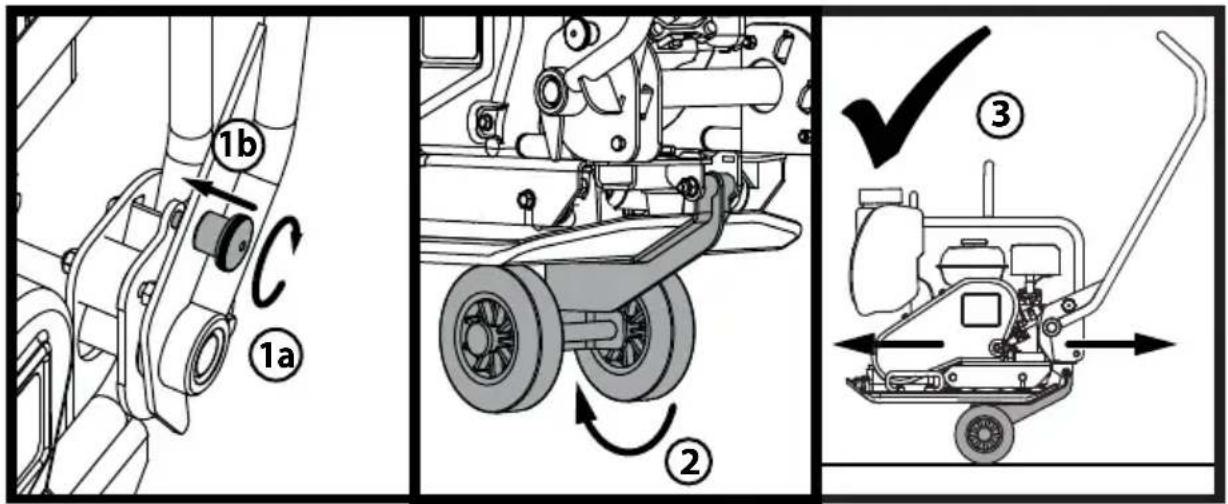

Ha a leszerelhető szállítóegységet használja a gép mozgatásához, döntse a gépet előre, hogy a szállítókerekek felemelkedjenek a talajról. Fordítsa a szállítókeretet vissza, majd keresztbe a gép hátuljáról történő levételhez. A szállítókeretet a következő használatig helyezze biztonságos helyre. A fix szállítóegységgel rendelkező gépeknél döntse a gépet előre, húzza a szállítókeretet hátrafelé és felfelé, eressze le a gépet a talajra, és rögzítse a szállítókeretet a felső állásban.

Ha emelőberendezést kell használni a gép elhelyezéséhez, győződjön meg róla, hogy az emelőberendezés teherbírása megfelel-e a gép súlyának (lásd Műszaki adatok fejezetben a gép rendszám). Megfelelő láncot vagy kötelet CSAK a gép tetején lévő emelőszembe helyezzen.

- Ha a gép vízpermetezővel is fel van szerelve, és az alkalmazás megkívánja a használatát, ellenőrizze, hogy a víz kimenő szelepe zárva van-e, majd töltse fel a tartályt tiszta vízzel.

- Az indítás előtti ellenőrzések végrehajtása után a motor indítható.

A Altrad Belle 'PCX' típusú tömörítői centrifugál kuplunggal vannak felszerelve, amely lehetővé teszi, hogy a motor üresjáratban járjon a vibrátor meghajtása nélkül. Amint a motor fordulatszáma növekszik, a kuplung befog, és meghajtja a vibrátort. A megfelelő működéshez a motor fordulatszámát a maximumra kell állítani.

- Állítsa a gázkart a maximumra, és használja a kezelőkart a gép irányítására és fordítására.

A vibrátor nem csak vibrálja az tömörítőlapot, hanem előre továbbítja is. Normál üzemben a gépet nem szükséges előrefelé tolni, hagyni kell magától haladni. A haladási sebességet a tömörítendő felület állapota határozza meg. Ha a tömörítendő felület lejtős, nagyon kell ügyelni a gép irányítására. Szükség esetén használjon a gép vázának alsó pontjára rögzített megfelelő kötelet, hogy egy segítő átvegye a gép súlyának egy részét. Lejtön mindig fel-le irányba dolgozzon, sohase keresztirányban.

- A felületet tervezett minta szerint járja be, amíg a szükséges tömörséget el nem éri.

Ha több egymáson lévő különböző réteget kell tömöríteni, minden réteget külön tömörítsen.

- A gép vibrálásának leállításához állítsa a gázkart üresjárati helyzetbe.

Hiba Ok Megoldás
A motor nem indul be.	Nincs üzemanyag.	Töltse fel az üzemanyagtartályt
		Nyissa az üzemanyagcsapot
	A motor ki van kapcsolva Kapcsolja be a motort
	A gyújtógyertya elszennye-ződött	Tisztítsa meg, és állítsa be a gyertyahézagot
	Motor hideg bezárása fojtó
	A karburátorban sok az üzemanyag	Honda: Nyissa a szivatót, teljesen nyissa a gázkart, húzza meg a berántóindítót, amíg a motor be nem idul.
A motor még mindig nem indul be	Nagyobb hiba	Forduljon a Altrad Belle képviselőjéhez
A gép nem vibrál	A motor fordulatszáma túl alacsony Állítsa	magasabbra a motor fordulatszámát
	Az ékszíj laza Feszítse meg az ékszíjat
	A légszűrő eltömődött	Tisztítsa, vagy cserélje ki a légszűrőt
	Hajtáshiba.	Forduljon a Altrad Belle képviselőjéhez.
	Vibrátorhiba.
Aszfalt tapadt a tömörítőlapra	Kevés a kenés	Használjon vizet
A burkolókö sérül.	A tömörítőlap közvetlenül érintkezik az anyaggal.	Használjon gumilapot.
A bitumenes felület leválik (pikkelyeződik)	Túltömörítés. Távolítsa el, és újból készítse el a réteget.
Alacsony haladási sebesség (a lap süllyed)	A rétegvastagság túl nagy Vegyen le az anyagvastagságból
	A nedvességtartalom túl magas vagy túl alacsony	Távolítsa el az anyagot és állítsa be.

Karbantartás

A Altrad Belle PCX lapvibrátorai képesek több éven keresztül probléma nélkül működni. Mégis fontos, hogy időközönként elvégezzük az alább részletezett, egyszerű karbantartást. Ajánlatos, hogy a Altrad Belle által kijelölt forgalmazó végezze a nagyobb javításokat, és karbantartásokat. Mindig eredeti Altrad Belle alkatrészeket használjon fel. Az utángyártott alkatrészek használata a garancia megszűnését vonhatja maga után.

Bármilyen karbantartási munka megkezdése előtt kapcsolja ki a motort, és vegye le a gyertyakábelt a gyertyáról.

A lapvibrátort mindig vízszintes aljzatra helyezze, hogy biztosítható legyen a folyadékszintek helyes leolvasása. Csak javasolt olajat használjon (lásd táblázat)

Időszakos karbantartások

Ha új gépet használ, a motorolajat először az első időszak után ki kell cserélni (részletesen lásd a motor gépkönyvében). A vibrátor tengelyházban lévő olajat az első 100 üzemóra után kell cserélni, majd 500 üzemóránként. A vibrátor tengelyház olajcseréjéhez lásd a 'Vibrátor egység' részt. Az ékszíj feszességét 4 üzemóra után kell ellenőrizni.

Ékszíj

Vegye le az ékszíjburkolatot, és ellenőrizze az ékszíj feszességét úgy, hogy az ékszíj tetejét a motor hajtótárcsa és a vibrátor tárcsa között középen enyhén lenyomja. Az ékszíj behajlása 5 – 10 mm lehet. Ha az ékszíj feszességét állítani kell, lazítsa ki a négy motortartó csavart úgy, hogy a motort mozgatni lehessen. Állítsa a motor helyzetét a feszítőcsavar órajárással egyező forgatásával a feszítés növeléséhez, ellenkező irányban a feszítés csökkentéséhez. A beállítás után rögzítse a motorcsavarokat, helyezze vissza az ékszíjburkolatot, és győződjön meg róla, hogy megfelelően és biztosan rögzítve van.

Rutin karbantartások		Az első 4 üzemóra után	Az első hónap után / 20ó	3 havonta / 50ó	6 havonta / 100ó
Motorolaj	Szintellenőrzés	√
	Ellenőrzés		√		√
Légszűrő	Állapotellenőrzés / tisztítás		√		√
	Helyettesít mikor szükséges / Mind 12 Hónapok
Gyertya Ellenőrzés / tisztítás					√
Ékszíj Feszítés		√ √	√

Olaj / Üzemanyag típusa és minősége – gyertya típusa

	Olajtípus Mennyiség Üzemanyag Mennyiség Gyertyatípus Elektróda hézag
Honda GX160 benzin motor S.	A.E. 10W 30 0.6		Ólmozatlan benzin	3.6	BM6ES vagy BPR6ES	0.6 - 0.7mm
Vibrátor egység	S.A.E. 10W 40 0.3 N/A N/A N/A		N/A

Dugó Tömités Normal Szint Csavarmenet alsó része

Vibrátor egység

Vegye ki a dugót a tömítéssel együtt, ellenőrizze, hogy az olajszint eléri-e az olajdugó nyílás alsó menetét. Szükség esetén töltse fel a megfelelő olajjal (lásd táblázat)

Az Útburkolat Pad

Az útburkolat pad akkor kell használni, ha burkolóköveket kell tömöríteni. Normál tömörítési munkára azonban nem szabad használni. Felszerelés előtt győződjön meg róla, hogy a gumilap megfelelő méretű és tipusú-e.

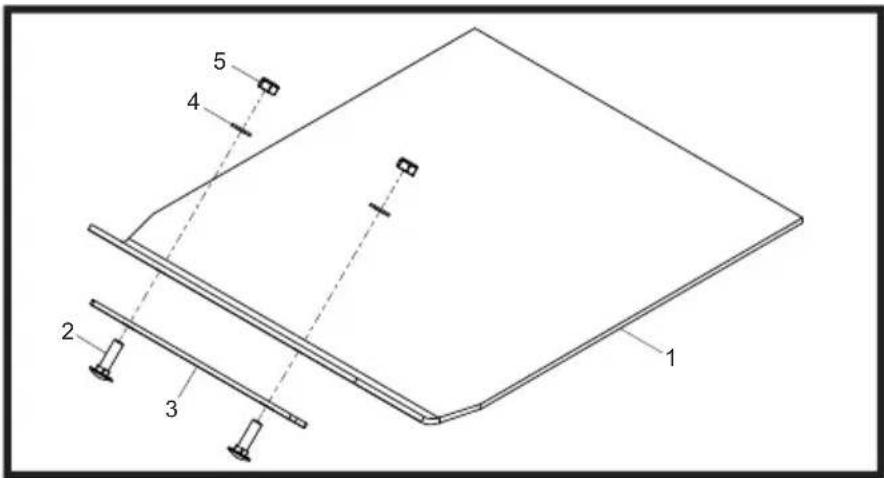

A gumilap (1) felszereléséhez helyezze a gumilapot a tömörítőlap alá, biztosítva, hogy a furatok egybeessenek a tömörítőlap elején lévő furatokkal. A rögzítőcsavaroknak (2) keresztül kell haladniuk a rögzítőszalagon (3), majd a gumilapon (1) és végül a tömörítőlapon. Sorban rögzíteni kell azokat anyával (5) és alátéttel (4). Húzza meg 50Nm.

1 2 3 4 5

A szállítóegység

A szállítóegység lehetővé teszi, hogy a kezelő a lapvibrátort a munkahelyen minimális erőkifejtéssel mozgassa.

1. Fordítsa a kart retesz gombját, hogy vegyenek részt a fogantyú kilincs és a fogantyú.
2. Ha a kilincset a helyére pattant, engedje el a kerék kit és csúsztassa alatta az alaplap.
3. A fogantyúval is a helyükre kerüljenek, a gép készen áll a szállíthatók a kerék készlet.

Az ön új Altrad Belle lapvibrátorára a garancia a vásárlás napjától számított egy évig (12 hónap) érvényes.

A Altrad Belle garancia a kivitelezési, anyag- és gyártási hibákra érvényes.

Az alábbi eseményekre a Altrad Belle nem nyújt garanciát:

1. Rongálás, nem rendeltetésszerű használat, elejtés vagy egyéb, a szerelési, kezelési vagy karbantartási utasítások be nem tartása következtében okozott sérülések.

2. Nem Altrad Belle, vagy elismert forgalmazója által végzett változtatások, hozzáadások vagy javítások esetén.

3. A Altrad Belletól vagy általa elismert forgalmazótól, és hozzá történő szállítás költsége, javítás vagy garanciális igény esetén.

4. Munka- és/vagy bérköltség felújítás, javítás vagy az elkopott részek cseréje normal elhasználódás esetén.

A következő alkatrészekre nem vonatkozik a garancia:

• ékszíj
• motor levegőszűrő
• motor gyertya

A Altrad Belle és/vagy az általa elismert forgalmazók, vezetők, alkalmazottak vagy a biztosítók nem felelnek a következményes vagy más károkért, a gép helytelen használatából adódó bármilyen sérülésekért, károkért vagy költségekért.

Garancia

Bármilyen garanciális ügyet először a Altrad Belle bírál el, érkezhet akár telefonon, faxon, e-mail-ben vagy írásban.

A garanciális ügyek intézéséhez forduljon: -

Tel: [phone] Fax: [phone] Email : [e-mail]

vagy írjon:

Szavatossági regisztráció:

Annak érdekében, hogy még zöldebb és még környezettudatosabb legyen, az ALTRAD Belle bevezeti az online szavatossági regisztrációt. Amennyiben hozzá szeretne férni weblapunk regisztrációs oldalához, kérjük, használja az alábbi címet:

http://www.bellegroup.com/index.php?p=warranty_registration

A regisztrációs oldalhoz történő hozzáférés egy alternatív módjaként okostelefonja felhasználásával beszkennelheti az itt található QR kódot.
