BELLE PCX 500 - Trilplaat ALTRAD - Gratis gebruiksaanwijzing en handleiding

Soort product	Trilstamper
Merk	Altrad
Model	BELLE PCX 500
Werkbreedte	500 mm
Hoogte (Honda-motor)	610 mm
Lengte (Honda-motor)	798 mm
Gewicht (Honda-motor)	88 kg
Voeding	Loodvrije benzine (Honda GX160 motor) of Diesel Hatz 1B20-7
Brandstoftankcapaciteit	3,6 L (benzine)
Motorolie	SAE 10W30, 0,6 L
Trillerolie	Turbine-olie 32, 0,4 L
Centrifugaalkracht	16,5 kN
Trillingsfrequentie	101 Hz
Max. verplaatsingssnelheid (Honda)	21 m/min
Statische druk (Honda)	351 kg/m²
Geluidsvermogenniveau	107 dB(A)
Dual Force-technologie	Ja, conform NRSWA HAUC
Bevochtigingssysteem	Optioneel (waterfles vooraan)
Transportaccessoires	Verwijderbare of vaste wielen als optie
Periodiek onderhoud	Motorolie verversen, luchtfilter reinigen, riemspanning controleren
Reserveonderdelen	Beschikbaar bij Altrad Belle
Garantie	1 jaar (12 maanden) voor de oorspronkelijke koper

Veelgestelde vragen - BELLE PCX 500 ALTRAD

Hoe start ik de trilstamper BELLE PCX 500 met Honda-motor?

Open de brandstofkraan (hendel rechts), zet de choke bij koude motor, draai de schakelaar naar 'I', zet het gas op stationair, trek dan de terugtrekstarter. Na het starten de choke langzaam openen.

Welke olie gebruiken voor de motor en de triller?

Voor de Honda-motor: SAE 10W30 olie (0,6 L). Voor de triller: turbineolie ISO 32 (0,4 L). Controleer de niveaus regelmatig.

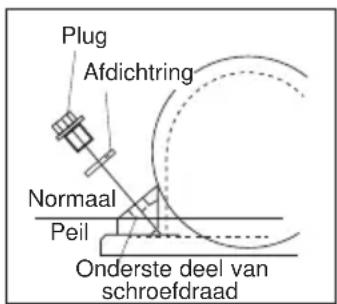

Hoe stel ik de spanning van de aandrijfriem af?

Verwijder de kap, druk in het midden van de riem: de doorbuiging moet 5 tot 10 mm zijn. Om af te stellen, draai de motor bouten los, draai de spanbout (aandraaien om te verhogen), en draai daarna weer vast.

Kan ik de plaat op asfalt gebruiken?

Ja, maar gebruik het watersproeisysteem om hechting te voorkomen. Voor klinkers monteer een speciale klinkermat.

Wat is de aanbevolen maximale gebruiksduur per dag?

Raadpleeg de kenmerktabel: voor model PCX 500 met Honda-motor is de duur 342 minuten (ongeveer 5,7 uur) op basis van gemeten trillingen.

Hoe transporteert u de trilstamper?

Gebruik het optionele transportaccessoire (wielen). Om te tillen, bevestig hijsbanden alleen aan het hijspunt bovenaan. Til nooit alleen.

Wat te doen als de motor niet start?

Controleer brandstof, schakelaar, bougie (vervuild?), choke. Als de motor verzopen is, open choke, vol gas en trek de starter meerdere keren. Als niets werkt, neem contact op met een monteur.

De plaat trilt minder dan voorheen, wat controleren?

Is het motortoerental maximaal? Controleer de riemspanning en de staat van het luchtfilter. Als het probleem aanhoudt, kunnen de triller of aandrijving defect zijn.

Welke veiligheidsmaatregelen zijn essentieel?

Draag veiligheidsschoenen, gehoorbescherming, veiligheidsbril en handschoenen. Nooit gebruiken in een afgesloten ruimte (giftige gassen). Zet de motor uit voor onderhoud.

Waar vind ik reserveonderdelen voor de BELLE PCX 500?

Originele onderdelen zijn verkrijgbaar bij erkende Altrad Belle dealers. Gebruik alleen Altrad Belle onderdelen om de garantie te behouden.

GEBRUIKSAANWIJZING BELLE PCX 500 ALTRAD

Ondergetekende, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 OEU, GB, verklaren hierbij dat als het product zoals beschreven in dit certificaat is gekocht van een erkende Belle Group dealer binnen de EEG, het voldoet aan de volgende EEG richtlijn: 2006/42/CE (Deze richtlijn verwangt Richtlijn 98/37/EC), Electromagnetische Compatability Richtlijn 2014/30/UE (geamendeerd door 89/336/EEC, 92/31/EEC, 93/68 EEC & 2004/108/CE). De afedankte elektrische en elektronische apparatuur (AEEA) 2012/19/UE (geamendeerd door 2002/96/CE), de Laagspannings Richtlijn 2014/35/UE (geamendeerd door 2006/95/CE), BS EN ISO 12100-1:2003 Veiligheid van Machines en hieraan gekoppelde geharmoniseerde Standaarden, waar deze van toepassing is. Geluidshinder te voldoen aan de richtlijn 2000/14/EG en 2005/88/EG bijlage VI, voor toestel onder stuk 12aar de notified troep zit AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Lawaai Technische dossiers zin in handen van Ray Neilson op de Belle groep hoofdkantoor adres, dat staat boven.

Vi, Belle Group Sheen UK, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, GB, erklaer hermed, at his det i dette certifikat beskrevne produkt er kbt hos an autoriseret Belle Group forhandier I EU, er det i overensstemmelse med folgende EOF-direktiver: 2006/42/CE (Dette direktiv erstatter direktiv 98/37/EF), 2014/30/UE (som eendret ved 89/336/EEC, 92/31/E0F, 93/68 EOF & 2004/108/E0F), Affald af elektrisk og elektronisk udstr (WEEE) 2012/19/UE (som eendret ved 2002/96/CE), lavspandingsdirektvet 2014/35/UE (som eendret ved 2006/95/CE), BS EN ISO 12100-1:2003 Maskinskirkerhed og tilhorende harmonisere standarder, hvor det er relevant. Stojemission i overensstemmelse med direktiverne 2000/14/EF bilag VI og 2005/88/EF. for maskiner under paragaf 12 Det bemyndige organ er AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, Storbritannien Stoj Tekniske filer er i besideelse at Ray Neilson pa Belle-gruppen hovedkontoret adresse, som er navt ovenfor.

Plaats van de Verklaring - Sheen, No Buxton, Derbyshire, SK17 0EU, UK

Datum van de verklaring - 2007

Dato for erklageringen - 2007.

EGKONFORMITÄTSERKLÄRUNG / DICHIARAZIONE CE DI CONFORMITA / EG-VERKLARING VAN OVEREENSTEMMING / EC SAMSVARSERKLÄERING / EY-YHDENMUKAISUUSILMOITUS / DEKLARACJA ZGODNOSCI Z PRZEPISAMI UE

Gebruik van deze handleiding

In deze handleiding leest u hoe u de trilpaaat veilig kunt bedieren en onderhouden. De handleiding is bedoeld voor de dealers en operators van deze machine.

Voorwoord

In de paragraaf Milieu' worden aanwijzingen gegeven voor het milieuvriendelijk recyclen van een afgedankte machine.

Aan de hand van de informatie in de paragraaf Machinebeschrijving' raakt u vertrouwd met het ontwerp en de regelaars van de machine.

In de paragrafen 'Algemene vergilghid' en Gezondheid en veiligheid' vindt u de gebruksvoorschriften voor de machine met het oog op uw eigien vergilghid en die van andereen.

Onder 'Starten en stoppen' leest u hoe u de machine in- en uitschakelt.

Onder 'Foutopsporing' worden oplossingen geveen voor eventuele problemen met de machine.

In de paragraaf Onderhoud'wortd het algemene onderhoud van de machine beschreven.

In de paragraaf Garantie' wordt de aard van de garantie beschreven, alsmede de procedure voor het indienen van claims.

In de paragraaf 'Dual Force' worden de maximale verdichtingsspecificatie van de machine gegeven.

Onder 'CE-keurmerk' worden de normen beschreiben waaraan deze machine voldoet.

Richtlijnen met betrekking tot de tekstweergave.

Passages in deze handleiding die om extra aandacht vragen, worden als volgt weergegeven:

VOORZICHTIG

Volg de gebruiksvoorschriften nauwlettend op ter voorkoming van onveilige situatuies, persoonlijk letsel en schade aan de machine.

WAARSCHUWING

Niet-naleving van de gebruiksvoorschriften kan tot gevaarlijke situaties leiden.

WAARSCHUWING

WAARSCHUWING

Voordat u met deze machine gaat werkken of er enig onderhoud aan gaat uitvoeren, moet u eerst deze handleiding AANDACHTIG DOORLEZEN.

Zorg dat u vertrouwd bent met de machineregelaars en lees hoe u de machine veilig kunt onderhonden.

(N.B.: zorg, in verband met noodsituats, dat u weet hoe u de machine moet uitzetten alvorens deze in te schakelen.)

Draag algtd geschikte veiligheidskleding. Mocht u vragen hebben over de gebruiksen onderhoudsvoorschriften voor deze machine, neem dan contact op met uw opzichter of met Altrad Belle. ([phone]).

Inhoud

Gebruik van deze handleiding 61

Waarschuwing 61

Machinebeschrijving 62

Millieu 62

Algemene veiligheid 65

Gezondheid en verilgheid 65

Veiligheidscontroles voor het opstarten 65

Waarom verdichten? 66

Verdichtingsspecificaties 66

Toepassingen 67

Starten en stoppen 67

Bediening van de trilplaat 68

Foutopsporing 68

Onderhoud 69

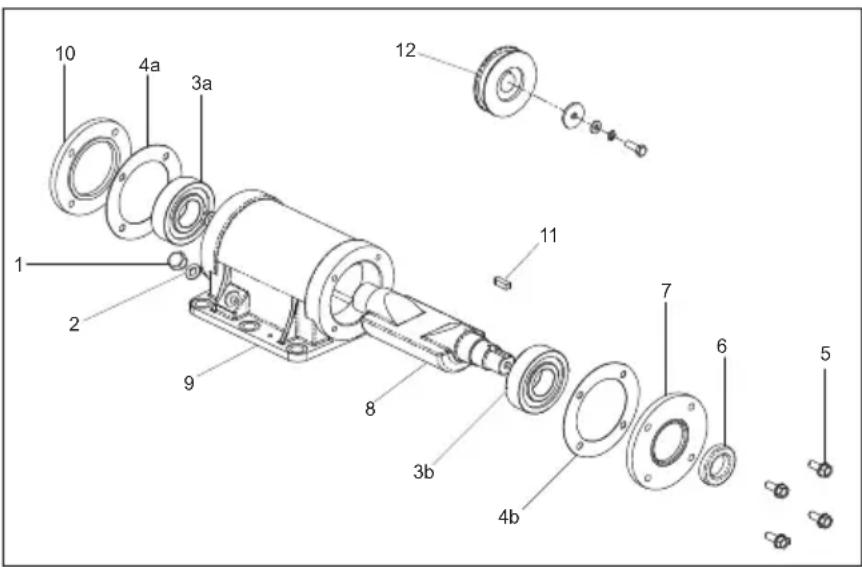

Trilelement 70

Montage-Instructies 70

Dual Force Certificaat. 71

Garantie 71

EG-Machinerichtlijn 2

1. Gashendel.
2. Chokehendel.
3. Brandstoftoevoerhendel.
4. Motor-aan-uit-schakelaar.
5. Luchtfi Iterhuis.
6. Brandstoftank.
7. Utilaat.
8. Repeteerstarter.
9. Motorolievulleiding / peilstok.
10. Motorolieaftapplug.
11. Trilelement.
12. Oliepeilplug van trilelement.
13. Bevestigingspunt voor waterinstallatie of kunststof onderplaat.
14. Riembeschermkap.
15. Bedieningshendel.
16. Hefpunt.
17. Bevestigingspunten voor optioneel transporthulpstuk.

N.B. Tekening op uitgerust met een Honda GX160-motor. Zie de literatuur van de fabrikant voor gegevens over de Hatz motor.

Veilig afdanken.

Aanwijzingen ter bescherming van het milieu. De machine bevat waardevolle materialen.

Breng de afgedankte machine en accessoiresaar het aangewezen recyclingbedrijf.

Milieu

Onderdeel Materiaal
Hendel Staal
Voordeksel HDPE
Hoofdframe Staal
Vloerplaat Staal
Handgrepen Rubber
Motor Aluminium
Flexibele ophangpunter Staal en	Rubber
Diverse Onderdelen Staal en aluminium
Waterreservoir (indien gemonteered)	Kunststof

Model PCX 450 PCX 500

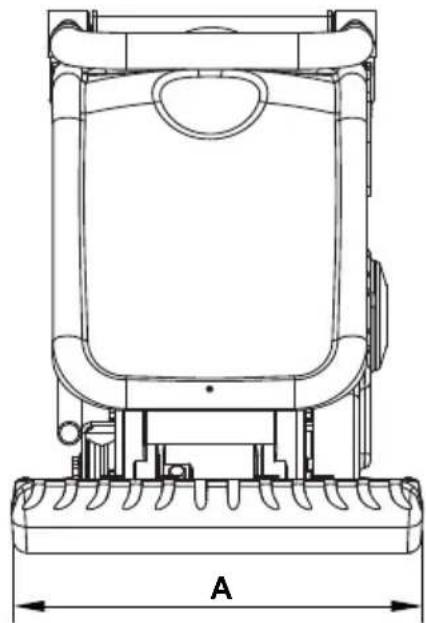

A - Breedte (mm) 450 500
B - Hoogte - Honda (mm) 610 610
B - Hoogte - Hatz (mm) 75 675
C - Lenge - Honda (mm) 798 798
C - Lenge - Hatz (mm) 870 870
Gewicht - Honda (kg) 86 88
Gewicht - Honda (kg) 86 88
Motortoerental 3850 3850
Kracht van trilelement (kN) 16.5 16.5
Frequentie (Hz) 101 101
Maximumloopsnelheid - Honda (m/min)	23 21
Maximumloopsnelheid - Hatz (m/min)	22 21
Statische Druk - Honda (kg/m2)	382 351
Statische Druk - Hatz (kg/m2)	440 404
Gemeten Geluidssterkteniveau - Honda (dB(A))	105 107
Gemeten Geluidssterkteniveau - Hatz (dB(A))	107 107
Drieastrilling - Honda (m/sec2)	1.90 2.96
Drieastrilling - Hatz (m/sec2)	2.45 2.64
Gebruiksduur - Honda (Mins)	831 342
Gebruiksduur - Hatz (Mins)	499 430

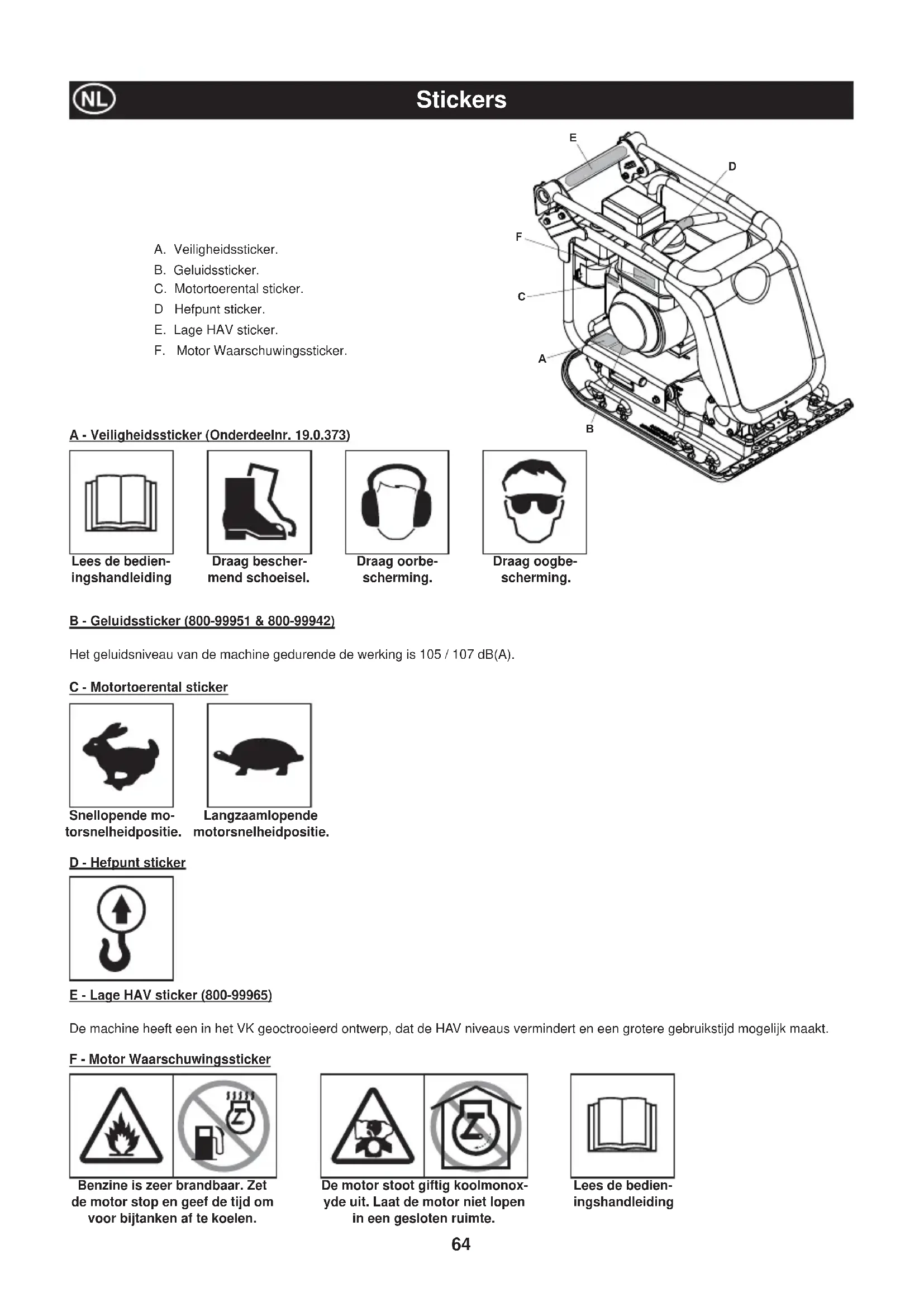

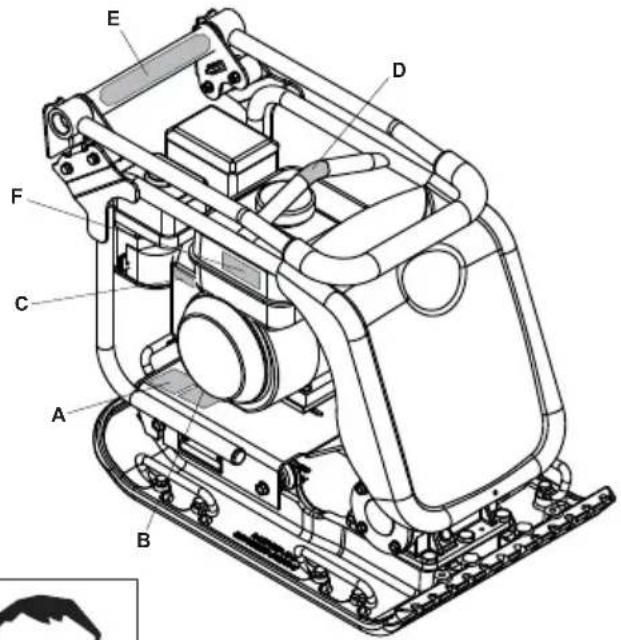

A. Veiligheidssticker.
B. Geluidssticker.
C. Motortoerental sticker.
D Hefpunt sticker.
E. Lage HAV sticker.
F. Motor Waurschuangssticker.

A - Veiligheidssticker (Onderdeelnr. 19.0.373)

Lees de bedieningshandleiding

Draag beschemend schoeisel.

Draag oogbescherming.

B-Geluidssticker (800-99951 & 800-99942)

Het geluidsniveau van de machine gedurende de werking is 105 / 107 dB(A).

C-Motortoerental sticker

Snellopende motorsnelheidpositie.

Langzaamlopendemotorsnelheidpositie.

D-Hefpunt sticker

E-Lage HAV sticker (800-99965)

De machine heeft een in het VK geoctrooieerd ontwerp, dat de HAV niveaus verminderen en een grotere gebruikstijd möglichk maakt.

F - Motor Waarschuwingssticker

Benzine is zeer brandhaar. Zet de motor stop en geef deijd om voor bijtanken af te koelen.

De motor stoot gifting koolmonoxydeuit. Laat de motor Niet lopen in een gesloten ruimte.

Lees de bedieningshandleiding

Algemene veiligheid

Lees voor uw eigendieid en die van anderen de volgende informatie aandachtig door. De operator moet ervoor zorgen dat hij volledig vertrouwd is met de gebruksvoorschriften voor deze machine. Mocht u vragen hebben over deze gebruiksvoorschriften, neem dan contact op met uw opzichter of met Altrad Belle.

VOORZICHTIG

Verkeerd gebruik of onderhoud kan gevaarlijk sein. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamheden utvoert.

• Til de machine vanwege het gewicht Niet alleen op. Zorg voor hulp of maak gebruik van geschikte hijssapparatuur. Voor de trilplaat is een speciaal transporthulpstuk verkrijgbaar (zie opties).
  Zet de werkplek af en houd onbevoegden op veilige afstand.
• Draag bij gebruik van deze machine.altijdveiligheidskleding (zie Gezondheid enveiligheid).
  Zorg, in verband met noodsituaties, dat u weet hoe u de machine veilig kunt uitzetten alvorens deze in te schakelen.
  Zet de motor alttijd uit alvorens de machine te vervoeren, te onderhoden of op de werkplek te verplaatsen.
• Als de motor draait, worden deze zeer heet. Raak de motor niet aan voordat deze is afgekoeld. Laat de motor nooit onbeerde draaien.
• De beschemkappen zijn aangebracht voor uw veiligheid en moot nooit worden verwijderd of aangepast. Controllerer algid of de beschemkappen in goede staat verkeren. Laat eventuele beschadigde of ontbrekende beschemkappen verrangen of repareren alvorens de trilplaat in gebruik te nemen.
• Werk nooit met de trilplaat als u zich zich of moe voelt of als u onder invloed bent van alcohol of medicijnen.

Veiligheid inzake brandstof.

VOORZICHTIG

Brandstof is brandbaar en kan persoonlijk letsel of schade aan apparatuur veroorzaken. Zet alvorens de brandstoftank te vullen de motor UIT en doof eventuele open vlammen. Rook nooit tijdens het vullen en veeg eventueel gemorste brandstof altid op.

Zet de motor voor het vullenuit en laat deze afkoelen.
- Doof open vlammen en rook nooitijdens het vullen.
- Bestrooi gemorste brandstof onmiddelijk met zand en trek bevlekte kleding UIT.
- Bewaar brandstof in een waarvoort bestemde, goedgekeurde container enplaats deze nooit in de buurt van warmte- of ontstekingsbronnen.

Gezondheid en veiligheid

Trilling

Bij het bedieren van de trilplaat ondervindt de operator via de hendel enige trilling in de handen. Door het specifieke ontwerp van de trilplaten van Errut worden trilling in handen en armen gereduceerd. Zie specificaties en technische geevens voor trillingniveaua en gebruiksduur (aanbevolen maximale dagelijkkse blootstellingsstijd). De maximumgebruiksduur mag Niet worden overschreden.

Veiligheidskleding.

Draag bij gebruik van de machine geschikte veiligheidskleding (veiligheidsbril, handschoenen, oorbeschemers, stofmasker, en schoenen met stalen neus). Draag kleding die geschikt is voor de werkzaamheden. Bind lang haar samen en draag geen sieraden die in de bewegende onderdelen van de machine verstrikt können raken.

Stof.

Tijdens het verdachten kan stof vrijkomen, wat schadelijk kan+zijn voor uw gezondheid. Draag waarom.altijd een stofmasker dat geschikt is voor het type stof dat vrijkomt.

Brandstof.

Adem geen brandstofdampen in en vermijd aanraking met de huid. Was brandstofvlekken onmiddelijk uit. Bij aanraking met de ogen met veel water uitspoelen en zo snel möglichk een arts waarschuwen.

Uitlaatgassen

VOORZICHTIG

De uitlaatgassen van deze machine zijn uiterst giftig en kuren dodelijkং!

Gebruik de trilplaat Niet binnenshuis of in een besloten ruimte en zorg voor voldoende ventilatie op de werkplek.

Veiligheidscontroles vór het opstarten

Inspectie voor het opstarten

Voer aan het begin van elke werkperiode of na elke vier bedrijfsuren (als de werkperiode langer duurt) de volgende inspectie uit. Zie de paragraaf Onderhoud voor meer informatie. Werk bij constatering van een storing Niet met de machine totdat de storing is verholpen.

1. Controller de trilplaat zorgvuldig op tekenen van schade. Controller of alle onderdelen goed zich aangebracht. Let in het bijzonder op de beschemkap van de riemaandrijvingCUSen de motor en het trilelement.
2. Controller het motoroliepeil en vul zo nodig olie bij.
3. Controller het motorbrandstofniveau en vul zo nodig brandstof bij.
4. Controller op brandstof- en olielekken.

Bewerkte grond, nieuw opvulsel, een neue funderingslaag en nieuw asfalt vertonen ble holten of luchtzakjes die, indien ze nicht worden verdicht, tot problemen leiden.

1. Het verkeer dat over het oppervlak van een Niet verdicht gebied rijdt, zorgt ervoor dat het materiaal worden samengedrukt. Hierdoor worden de holten opgevuld en zakt de bovenlaag weg.
2. Een soortgelijke situatie doet zich voor bij staatische belasting van Niet verdichte grond; de belasting (bv. een gebouw) zal inzakken.
3. Materiaal dat holten vertoont, is更是nderhevig aan insijpelend water, met erosie als gevolg. Indringend water kan er bovendien toe leiden dat de grond bij vorst uitzet en tijdens droge perioden samentrekt. Uitzetting en samentrekking zijn een belangrijkeoorzaak van schade aan de fundering van gebouwen. Het gevolg is doorgaans dat de fundamen van dergelijkke gebouwen moeten worden verstevigd.

Door verdichting kriigt het materiaal een hogere dichtheid, waardoor de draagcapaciteit wordt vergroot. Het materiaal vertoont minder luchttholen, waardoor het risico van inzakking, uitzetting en samentrekking als gevolg van indringend water afneemt.

Verdichtingsspecifi caties

In het verleden zijn diverse methoden toegepast voor het specicieren van de vereiste verdichting bij verschillende toepasseningen. Factoren waarmee rekening moet worden gehonden, zich de materiaaleigenschappen, de laagdikte, de uitgeoefende druk, de trilling en het aantal koer dat de grond moet worden verdicht. Meer inzicht in het verdichtingsprincipe heeft geleid tot十几年 verzordende spezialificaties. De meest actuèle specifieations maken deel uit van een Britse wet: de NRSWA (New Roads & Street Works Act). Deze specifieations worden gegenwoordig toegepast door civiel ingenieurs om op elke werkplaats een goede verdichting te konnen garanderen.

NRSWA (HAUC-specific catie).

De specificatie werden samengesteld door het HAUC (Highways Authorities & Utilities Committee). In de Britse 'New Roads and Street Works Act 1991' werden een neue norm gesteld voor herstelwerkzaamheden aan wegen in het Verenigd Koninkrijk.

De wet voorziet in materialen, methoden, apparatuur en veiligheidsmaatregelen bij het uitvoeren van herstelwerkzaamheden aan wegen en trottoirs. De wet moet ervoor zorgen dat herstelwerkzaamheden better worden uitgevoerd en uiteindelijk duurzamer zich. Hierdoor zal deoodzaak van neue kostbare herstelwerkzaamheden afnemen en kan het verkeer sneller doordstromen.

Trilplaten können worden ingedeeld in twee categorieen:

1. 1400 tot 1800kg / m^2 2. Meer dan 1800kg / m^2

Deze cijfers haben betrekking op de staatische druk die door de machine worden uitgeoefend.

N.B.: er bestaan geen standaardeenrichtingstrilplaten die aan deze minimumspecificatie voldoen. Maak waarom voor werkzaamheden aan verkeerswegen algid gebruik van een 'Dual Force'-trilplaat.

DUAL FORCE

Na bestudering van de wet ontwikkelde en patenteerde Errut materieeel waarmee aannemers aan de eisen van de wet hunnen voldoen. De NRSWA-wet vereist dat verdichtingsmaterieeel aan de minimumspecificatie voldoet. Met een 'Dual Force'-plaat van Errut voldoet u meteen aan dit deel van de wet. Met het oog op de naleving van de specificatie en het behoud van oppervlaktetolerantie zichen de 'Dual Force'-vloerplaten van Errut verdeld in twee oppervlakken, waarbij verdichting in tweefasenplaatsvindt.

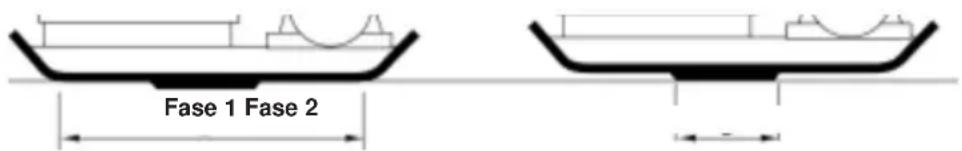

Fase 1. Het gehele vloerplaatopppervlak verdicht het materiaal zoals een standardmachine.
Fase 2. De vloerplaat komt omhoog op het 'Dual Force'-gedeelte en biedt dan drietot viermaal zoveel verdichtingskracht als standaardplaten.

Toepassingen

De toepassingen/materialen können worden ingedeeld in drie categorieen:

1. Samenhangende materialen (minder dan 20% korrelig) Zoals klei, slib en zware grondsoorten.
2. Korrelige materialen (meer dan 20% korrelig) zoals pauin, zand en lichte grondsoorten.
3. Bitumineuze materialen zoals asfalt (steenslag) en koud asfalt (bitumenemulsies).

Onderstaande babel toont de HAUC-specificaties voor 'Dual Force'-platen met betrekking tot de laagdikte en het aantal keer dat de grond moet worden verdicht. Bij gebruik van standardmachines kan een optimale verdichting Niet worden gegarandeerd, al zich er betere resultaten möglich als de laagdikte worden gereduceerd en het aantal verdichtingsgangen vergroot.

Het vochtgehalte van samenhangende en korrelige materialen is Cruciaal voor een doeltreffende verdichting.

Korrelig materiaal dat te droog is, vloeit rond de plaat en kan dus nicht worden verdicht.

Bij een te hoog vochtgehalte kan het materiaal na verdichting uitdrogen, waardoor het zal krimpen.

1400 - 1800 kg/m2	VEREIST AANTAL VERDICHTINGSGANGEN PER VERDICHTE LAAGDIKTE TOT
	40mm 60mm	80mm 100mm	150mm
Samenhangende Materialen**	2** 4** 5**	6** Reduceer Laagdikte
Korrelige Materialen*	2*	3*	4*	5	9
Bitumineus	6 10	12		Reduceer Laagdikte

• Gewoonlijk bij minimumlaag van 100 mm, dus nicht gespecifieerd door HAUC.
  ** De aard van samenhangende materialen bemoeilukt verdichting met platen. Een optimale verdichting kan nicht worden gegardeerd en worden door HAUC Niet anbevolen.

Starten en Stoppen

VOORZICHTIG

Verkeerd onderhoud kan gevaarlijk sein. Zorg dat u vertrouwd bent met de inhoud van deze paragraaf voordat u onderhouds- of reparatiewerkzaamhedenuitvoert.

Honda GX120 en GX160.

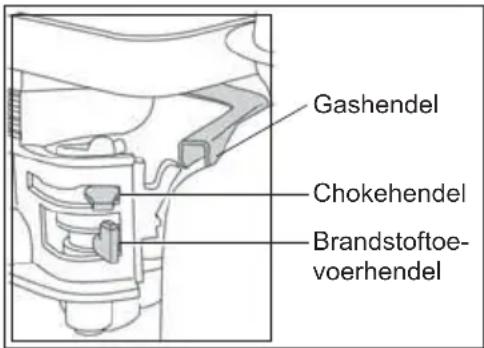

1. Zet de brandstoftoevoer open door de brandstoftoevoerhendel volledig maar rechts te duwen.
2. Zet bij het starten van een koude motor de choke aan (ON) door de chokehendel volledig maar links te duwen. Bij het herstarten van een warme motor is de choke gewoonlijk Nieteer nodig,maar als de motor enigszins is afgekoeld,moet u möglichelijk gedeeltelijk choken.
3. Draai de motor-aan-uit-schakelaar maar rechts in de stand 'I'.
4. Zet de gasklep in de stand voor stationair toerental door de gashendel volledig maar rechts te duwen.Start de motor Niet met volgas, waar dat de machine anders direct begint te trillen zodia de motor aanslaat.
5. Houd de bedieningshendel met een hand goed vast en trek met de andere hand aan de repeteerstarter totdat u waarstand van de motor voelt. Laat de starter verwolgens los.
6. Trek flink aan de repeteerstarter, maar let erop dat u het koord nicht volledig uittrecht.
7. Herhaal deze procedure totdat de motor aanslaat.
8. Als de motor aanslaat, moet de chokehendel geleidelijk maar rechts worden geduwd (aar de stand OFF).
9. Als de motor na verscheidene pogingen Niet aanslaat, raadpleeg dan de paragraaf Foutopsoring op pagina 58.
10. Om de motor uit te zetten, moet de gasklep in de stand voor stationair toerental worden gezet en de motor-aan-uit-schakelaar aan links in de stand '0' worden gedraaid.
11. Sluit de brandstoffevoer af.

Hatz 1b20-7-dieselmotor (zie de motorhandleiding vooreer informatie)

1. Zet de brandstoftoevoer open (ON) door de brandstoftoevoerhendel volledig maar rechts te duwen.
2. Zet de motortoerentalregelaar in de stand Start.
3. Houd de bedieningshendel met eén hand goed vast en trek met de andere hand aan de repeteerstarter totdat u waarstand van de motor voelt. Laat de starter verrolgens los.
4. Trek met beiden handen flink aan de repeteerstarter, maar let erop dat u het koord nicht volledig uittrekt.
5. Herhaal deze procedure totdat de motor aanslaat.
6. Als de motor na verscheidene pogingen Niet aanslaat, raadpleeg dan de motorhandleiding van de trilplaat.
7. Om de motor uit te zetten, moet de gasklepregelaar in de stand voor stationair toerental worden gezet. Houd verwolgens de rode stopknop ingedrukt totdat de motor afslaat.

- Vervoer de trilplaat maar de gewenste plaats.

Als de trilpaat met het 'afneembare' transporthulpstuk moet worden vervoerd, kantel de machine dan maar voren zodat de transportwienen van de grond komen. Trek het frame van het transporthulpstuk waar achteren enervolgens overdwars, zodat het kan worden losgekoppeld van dechterzijde van de trilpaat. Berg het transporthulpstuk op een veilige plaats op.

Bij trilplaten met 'vast' transporthulpstuk kantelt u de machine waar voren en trekt u het transporthulpstukaar achteren en\ aar boven. Vervolgensaat u de machine zakken en vergrendelt u het transporthulpstuk in de bovenste stand (up').

Als de machine met hijssapparatuur moet worden geplaatst, controlleren dan of het maximale Hijsvermogen van deze apparatuur geschikt is voor het gewicht van de trilpaat (zie de specificaties op pagina 6 en de nummerplaat van de machine). Maak gebruik van geschikte kettingen of stroppen en bevestig deze UITSLUITEND aan het hefpunt boven op de trilpaat.

• Als de trilplaat is uitgerust met de waterinstallatie en de werkzaamheden het gebruik van deze installmentie vereisen, contrôleer dan eerst of de wateruitlaatklep gesloten is en vul verwolgens het reservoir met schoon water.
  Nadat u de controles in de paragraaf Veiligheidscontroles voor het opstarten' heb uitgevoerd, kunt u de motor starten. De trilplaten in het PCX'-assortiment van Altrad Belle zijn uiterust met een centrifugaalkoppeling. Hierdoor kan de motor stationair lopen zonder dat het trilelement wordt aangedreven.

Als het motortoerental wordt opgevoerd, wordt de koppeling in werkig gesteld en het trilelement door de koppeling aangedreten.Voor een goede werkig moet het motortoerental op maximum worden afgesteld.

Zet de gashendel op maximum en gebruik de bedieningshendel om de trilplaat te besturen en te draaien.

Het trilelement zorgt ervoor dat de vloerplaat gaat trillen en dat deze wordt voortbewogen. Bij normala gebruik hoeft u de trilplaat Niet te duwen, maar kunt u deze in zich eigien tempo laten lopen. De loopsnelheid is afhankelijk van de toestand van de te verdachten ondergrond. Als de te verdachten ondergrond zich op een helling bevindt, bestuur de trilplaat dan uiterst voorzichtig. Bevestig zo nodig een geschikt stuk touw onder aan het chassis van de trilplaat, zodat een helper een deel van het gewicht van de trilplaat kan overnemen. Werk uitsluitend in de lengterichting van een helling, nooit van zijkant waar zijkant.

Leid de trilplaat in een vast patroon over de ondergrond totdat deze volderende is verdicht.
Als er een aantal verschillende lagen boven elkaar要去en worden verdicht, bewerk dan elke laag afzonderlijk.
- Om de trilfungtie van de trilplaat uit te schakelen, moet de gashendel in de stand voor stationair toerental worden gezet.

Foutopsporing

Probleem Oorzaak Oplossing
Motor no arranca.	Geen brandstof.	Zet brandstoffevoer open
		Vul brandstoftank.
	Motor staat uit Zet motor aan.
	Vuile bougie elektrodenafstand opnieuw af. Reinig bougie en stel.
	Motor is koud. Zet choke uit.
	Motor is verzopen.	Honda zet choke open, zet gasklep volledig open, trek aan repeteerstarter totdat motor aanslaat.
		Hatz: zet toerenalregelaar op stop, trek vrijmaal aan repeteerstarter en herhaal startprocedure.
Motor nog steeds nicht gestart.	Grote Fout Neem contact op meplaatselijke serviceagent.
Machine tritt nicht.	Motortoerental te laag Zet Motortoerentalregelaar op Fast (hoog)
	Spanning aandrijfrem te laag Stel riemspanning af.
	Luchtfilter verstopt.	Reinig of verrang luchtfilter.
	Aandrijfstoring. Neem contact op meplaatselijke serviceagent.
	Storing van trilelement.	Neem contact op metplaatselijke serviceagent.
Asfalt kleeft aanplaat.	Onvoldoende smering.	Gebruik een waterinstallatie.
Plaveiblokken beschadigd	Plaat in direct contact met materiaal	Gebruik een kunststof onderplaat
	Standaardondeplaat op Dual Force plaat. Monteur juiste Dual-Force onderplaat
Bitumineus oppervlakscheurt (splijt inlagen)	Oververdichting.	Oppervlak verwijdern opnieuw leggen.
Lage loopsnelheid(Platz zak in)	Laagdikte te diep.	Verwijder een deel van het materiaal.
	Vochtgehalte te hoog of te laag.	Materialien verwijderen en aanpassen.

Onderhoudswerkzaamheden

De eenrichtingstrilplaten in het PCX-assortiment van Altrad Belle staan garant voor een jarenlange probleemloze werking. Het is erchter belangrijk dat de in deze paragraaf beschreven eenvoudige onderhoudswerkzaamheden regelmatig worden uitgevoerd. Laat groe onderhoids- en reparatiewerkzaamheden bij voorkeur uityoeren door een erkende Altrad Belle-dealer. Maak altijd gebruik van originele Errutvervangingsonderdelen; bij gebruik van Niet-originele onderdelen kan de garantie vervallen. Zet de motor uit alvorens onderhoudswerkzaamheden te verrachten. Trek bij werkzaamheden aan een machine met benzinemotor de bougiekabel los. Zorg bij werkzaamheden aan een dieselmotor dat de stopschakelaar in de stand Stop staat. Plaats de trilplaat altijd op een egale ondergrund, zodat de vloeistof niveaus correct konnen worden afgelezen. Gebruik uitsluitend aanbevolen olietypen (zie tabel op volgende pagina).

Inlopperiode

Als de trilpaat voor het eerst worden gebruikt, moet de motorolie na de initiete inloopperiode worden ververst (zie motorhandleiding vooreer informatie). De olie in het ashuis van het trilelement moet na de eerste 100 bedrijsuren worden ververst en verwolgens na elke 500 bedrijfsuren. Zie Trilelement' vooreer informatie over het verversen van de olie in het ashuis van het trilelement. Controleer de riemspanning na vier bedrijsuren.

Aandrijfrem

Als de riemspanning moet worden afgesteld, draai dan de vier stelschroeven op de antitrilbevestigingen zover los dat de grondplaat kan worden verplaatst. Pas de stand van de grondplaat aan door deze aan de achterkant omhoog te brengen of te lately zakken om de riemspanning respectievelijk te verhogen of te verlagen. Zet na afstellung van de riemspanning de stelschroeven weer vast en controllerer de riemspanning nogmaals. Plaats ten slotte de riembeschermkap op de juiste wijze terug en controllerer of deze goed vastzit.

Routineonderhoud		Elke 4 Uur	Eerste mnd / 20 Uur	3 Mnd / 50 Uur	6 Mnd / 100 Uur
Motorolie	Peil Controleren	✓
	Verversen		✓		✓
Luchtfi Iter	Staat Controleren / Reinigen		✓		✓
	Indien nodig verrangen / Elke 12 mnd
Bougie Verversen					✓
Aandrijfrem Spanning		✓✓	✓

Olie-/brandstoffype en hoeveelheid -Bougietype

	Olietype Hoevel Brandstoftype Inhoud Bougietype					Elektroden -afstand (mm)
Benzine Motor Honda GX100	S.A.E. 10W 30 0.6I Ongelood			2.5I	BM6ES or BPR6ES	0.7 - 0.8
Benzine Motor Honda GX160
Diesel Motor Hatz 1B20-6 S.A.E.	E. 10W 30 0.9I		Diesel (BS2869)	Zie Handleiding	NVT	NVT
Trilelum	Turbine Olie 32	0.4I	NVT	NVT	NVT	NVT

Verwijder de plug en de africhtring.

Controleer of het oliepeil tot aan het onderste deel van de schroefdraad van het oliepluggat reikt. Vul zo nodig olie bij (let op het type, zie tabel).

Trilelement

Instructies voor montage van trilelement

1. Reinig het huis (9) met een spuiptpistol en blaas hetervoigens droog met perslucht.
2. Monteer het achterlager (3a) in het huis en duw de as (8) in het lager.
3. Monteer het voorlager (3b) op de as en in het huis.
4. Monteer lagerdeksel B'10) inclusief pakking 4a) op de achterkant van het huis.
5. Breng de olieafdichtring (6) aan in lagerdeksel A'7.
6. Monteer lagerdeksel A' inclusief pakking (4b) op de voorkant van het huis.
7. Monteer de schijfspie (11) en de poelie (12) op de as.
8. Giet olie in het olieaftapgat in hetuis totdat de olie er net uitsijpelt.
9. Breng de koperen afdichtring (2) en de olieaftapplug (1) aan.
10. Monteer het trillelement op de vloerplaat en zet de boutein vast met een draaimoment van 150 Nm.

1. Laat de machine circa twee minutes lopen en controller of er geen olie uit het trilelement lekt.

Montage-Instructies

De kunststof onderplaat

De Kunststof onderplaat is bedoeld voor het aanstampen van betonplaten en straatstenen. De onderplaat mag zichter nicht worden gebruikt voor normaal verdichtingswerk. Controller voor montage of de kunststof onderplaat het juiste formaat heeft en van het juiste type is (HAUC 'Dual Force' of standard).

Plaats de kunststof onderplaat (1) onder de vloerplaat en zorg dat de bevestigingsgaten zijn uitgelijnd met de gaten op de voorkant van de vloerplaat. Steek de borgbouten (4) eerst door de gaten in de klemstrook (5), daarna door de gaten in de kunststof onderplaat (1) en ten slotte door die in de vloerplaat. Zet de bouten vast met de moeren (2) en de afdichtringen (3).

Met behulp van het transporthulpstuk kan de operator de trilplaat moeiteloos maar de werkplekvervoeren.

Afneembaar transporthulpstuk

Monteer het transporthulpstuk door de scharniersteun uit te lijnen met de gaten op de achterkantvan de vloerplaat. Steek de twee borgbouten door de scharniersteun en de vloerplaat.

Zet de boutev vast met deNyloc-moeren en afdichtringen.

Schuif het wielframe op de scharniersteun en kantel de trilplaat waar voren. Zwenk verwolgens hetwielframeaar voren en daarna onder de machine. Kantel de trilplaat ten slotte waar achteren entrek de machine op de wielen.

Vast transporthulpstuk

Monteer het transporthulpstuk door de beugel uit te lijnen met de gaten op de achterkant van debedplaat. Steek de twee borgbouten door de beugel en in de bedplaat.

Deze machine is uitgerust met een 'Dual Force' -vloerplaat.

Deze machine is nicht uitgerust met een 'Dual Force' -vloerplaat.

Indien deze machine is uitergerust met een 'Dual Force' -vloerplaat bedraagt het statisch gewicht per oppervlakte-eenheid ruim 1400kg / m^2 , waardoor is voldaan aan de NRSWA (HAUC specification) inzake trilplaten in de catergorie 1400 - 1800kg/m2.

Productimanager

R.

Neilson

Dankzij het 'Dual Force' -concept konnen trilplaten van Errut worden toegepast bij wegenherstel overeenkomstigt de specificaties in de NRSWA (Lei das Novas Estradas e Obras Rodoviarias de 1991). Appendix A8.

Standaardtrilplaten van Altrad Belle konnen worden uitergerust met een 'Dual Force' -vloerplaat. Neem voor informatie contact op met Altrad Belle.

Garantie

Op deze 'PCX'-eenrichtingstrilplaat van Altrad Belle worden garantie verleend aan de oorspronkelijke koper gedurende eenperiode van eenaar (12 maanden) vanaf de oorspronkelijke datum van aankoop. De garantie van Altrad Belle is geldig in geval van ontwerp-, materiaal- en fabrieksfouten.

Het volgende valt nicht onder de garantie van Altrad Belle:

1. Schade als gevolg van misbruik, verkeerd gebruik, het vallen van de machine, en andere soortgelijke schade als gevolg van het Niet opvolgen van de montage-, bedienings- en onderhoudsinstructies.
2. Aanpassingen, montage van extra onderdelen of reparaties door anderen dan Altrad Belle of diens erkende agenten.
3. De Kosten van transport- en vervoer van enaar Altrad Belle of diens erkende agenten in verband met reparatie dan wel inschatting van schade aan de machine bij een garantieclaim.
4. Materialien of arbeidskosten voor het vernieuwen, reparen of verrangen van onderdelen als gevolg van normale slijtage.

De volgende onderdelen vallen nicht onder de garantie:

Aandrijfrem(en)
Luchtfi Iter (motor)

• Bougie (motor)

Altrad Belle en/of diens erkende agenten, leidinggevenden, medewerkers en verzekeraars kunnen nicht aansprakelijk worden gesteld voor gevolgschade of andere schade, verliezen dan wel onkosten in verband met of als gevolg van het onvermogen de machine voor enig doel te gebruiken.

Garantieclaims

Garantieclaims dienen in earest instantie telefonisch, schriftelijk, per fax of per email te worden gericht aan Altrad Belle.

Nummers voor garantieclaims:

Tel: [phone] Fax: [phone] Email: [e-mail]

Pouzij ochranu slachu!

Pouzij ochranu
zraku!

B - symbol - hladina hluku (800-99951 & 800-99942)

Folosi incaltari de protectie

Folosi protectie auditiva

Folosi protectie la ochi

B - afisaj zgomot (800-99951 & 800-99942)

PPE (Echipament personal de protectie).

In timpul utilizarii acestui utilaj trebuie purat echipament personal de protectie potrivit PPE de exemplu: ochelari de protectie, manusi, aparatoare pt. urechi, masca pentru praf, incaltaminte cu bombeu intarit.
