Produkttype	Vibrationsplade
Mærke	Altrad
Model	BELLE PCX 500
Arbejdsbredde	500 mm
Højde (Honda motor)	610 mm
Længde (Honda motor)	798 mm
Vægt (Honda motor)	88 kg
Brændstof	Blyfri benzin (Honda GX160 motor) eller Diesel Hatz 1B20-7
Brændstoftank kapacitet	3,6 L (benzin)
Motorolie	SAE 10W30, 0,6 L
Vibratorolie	Turbineolie 32, 0,4 L
Centrifugalkraft	16,5 kN
Vibrationsfrekvens	101 Hz
Maksimal kørehastighed (Honda)	21 m/min
Statisk tryk (Honda)	351 kg/m²
Lydstyrkeniveau	107 dB(A)
Dual Force teknologi	Ja, i overensstemmelse med NRSWA HAUC
Vandingssystem	Valgfri (vandflaske foran)
Transporttilbehør	Aftagelige eller faste hjul som ekstraudstyr
Periodisk vedligeholdelse	Motorolieskift, rensning af luftfilter, stramning af rem
Reservedele	Fås hos Altrad Belle
Garanti	1 år (12 måneder) for den oprindelige køber

Ofte stillede spørgsmål - BELLE PCX 500 ALTRAD

Hvordan starter man vibrationspladen BELLE PCX 500 med Honda motor?

Åbn brændstofhanen (håndtag til højre), sæt choker hvis motoren er kold, drej kontakten til « I », sæt gashåndtaget på tomgang, og træk derefter i startsnoren. Når den er startet, åbnes chokeren gradvist.

Hvilken olie skal man bruge til motoren og vibratoren?

Til Honda motoren: SAE 10W30 olie (0,6 L). Til vibratoren: turbineolie ISO 32 (0,4 L). Kontroller niveauerne regelmæssigt.

Hvordan justeres spændingen på drivremmen?

Fjern dækslet, tryk midt på remmen: pilen skal være 5 til 10 mm. For at justere, løsn motorens bolte, drej spændebolten (stram for at øge), og stram derefter.

Kan jeg bruge pladen på asfalt?

Ja, men brug vandingssystemet for at undgå vedhæftning. Til brosten monteres en speciel brostenspude.

Hvad er den maksimale anbefalede brugstid pr. dag?

Se specifikationstabellen: for model PCX 500 med Honda motor er varigheden 342 minutter (ca. 5,7 timer) baseret på målte vibrationer.

Hvordan transporteres vibrationspladen?

Brug det valgfri transporttilbehør (hjul). For at løfte den, fastgør stropper kun til løftepunktet på toppen. Løft den aldrig alene.

Hvad gør man, hvis motoren ikke starter?

Kontroller brændstof, kontakten, tændrøret (tilstoppet?), chokeren. Hvis motoren er oversvømmet, åbnes chokeren, fuld gas, og træk startsnoren flere gange. Hvis intet virker, kontakt en tekniker.

Pladen vibrerer mindre end før, hvad skal man kontrollere?

Er motoromdrejningerne maksimale? Kontroller remspændingen og luftfilterets tilstand. Hvis problemet fortsætter, kan vibratoren eller drivet være defekt.

Hvilke sikkerhedsforanstaltninger er vigtige?

Brug sikkerhedssko, høreværn, briller og handsker. Brug aldrig i et lukket rum (giftige gasser). Sluk motoren før al vedligeholdelse.

Hvor finder man reservedele til BELLE PCX 500?

Originaldele fås hos autoriserede Altrad Belle forhandlere. Brug kun Altrad Belle dele for at bevare garantien.

BRUGSANVISNING BELLE PCX 500 ALTRAD

Denne handbog er udarbejdet til at hjelpe dig med at betjene og servicere pladevibratoren pa sikker vis. Denne handbog er beregnet for forhandlere og brugere af pladevibratoren.

Forord

Afsnittet Miljoet' giver en vejledning i, hvordan genbrug af kasseret udstyr handteres pa en miljovenlig maede.

Afsnittet Beskrivelse af maskinen' hjaelper dig med at blive bekendt med maskinens layout samt kontrlknapper og betjeningsgreb.

Afsnittene 'Sikkerhed generelt' og 'Sikkerhed og sundhed' forklarer, hvordan maskinen bruges

Afsnittet 'Start- og stopprocedure' hjælper dig med at starte og standse maskinen.

Afsnittet 'Vejledning i problemlösning' kan hjælpé dig, hvis du har et problem med maskinen.

Afsnittet 'Eftersyn' kan vrije til hjaelp ved generel vedligeholdelse og servicering af maskinen.

Afsnittet 'Reservedelsdiagram og -liste' viser dig maskinens komponenter i detaljer somt de relevante styknumre, hvis behovet for at skifte dele ud opstár.

Afsnittet 'Garanti' beskriver, hvad garantien dækker og hvordan du reklamerer

Afsnittel 'Dual Force' viser komprimerings- specificationerne for maskinen.

Afsnittet om 'CE-certificeringen' viser de standarder, maskinen er bygget til.

Direktiver med hensyn til notationer.

Tekst i dette handbog som man skal vare saerlig opmaerksom pa vises pa folgende MADE:

FORSIGTIG

Produkt kan vaere udsat for risiko. Maskinen kan blive beskadiget, ell er du kan selvkommen til skade, hvis disse procedurer ikke udføres på korrekt manners.

ADVARSEL

Brugerens liv kan vare i fare.

Advarsel

ADVARSEL

För du betjener erller udfærer noget vedligeholdelsessarbejde på这部分 maskine, SKAL DU GENNEMLAESE这部分vejledning GRUNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gore for at udfore sikker vedligeholdelse. (NB: Sorg for, at du ved, hvordan du skal afbryder maskinen, for du tander for den, i tilfela de at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelese. Hvis du har NOGEN SPORGSMAL om den sikre brug ell verligeholdelse af donne maskine, SKAL DU SPORGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Beskrivelse af maskinen 73

Miljøet 73

Tekniske data 74

Etikette. 75

GeneralSikkerhed. 76

Sikkerhed og sundhed. 76

Check for start. 76

Grunde for komprimering 77

Komprimeringsspecificationer 77

Anvendelser. 78

Vejledning i problemløsning 79

Eftersyn 80

Vibratoren 81

Monteringsvejledning 81

Dual Force-certifikat 82

Garanti 82

CE-certifikat 2

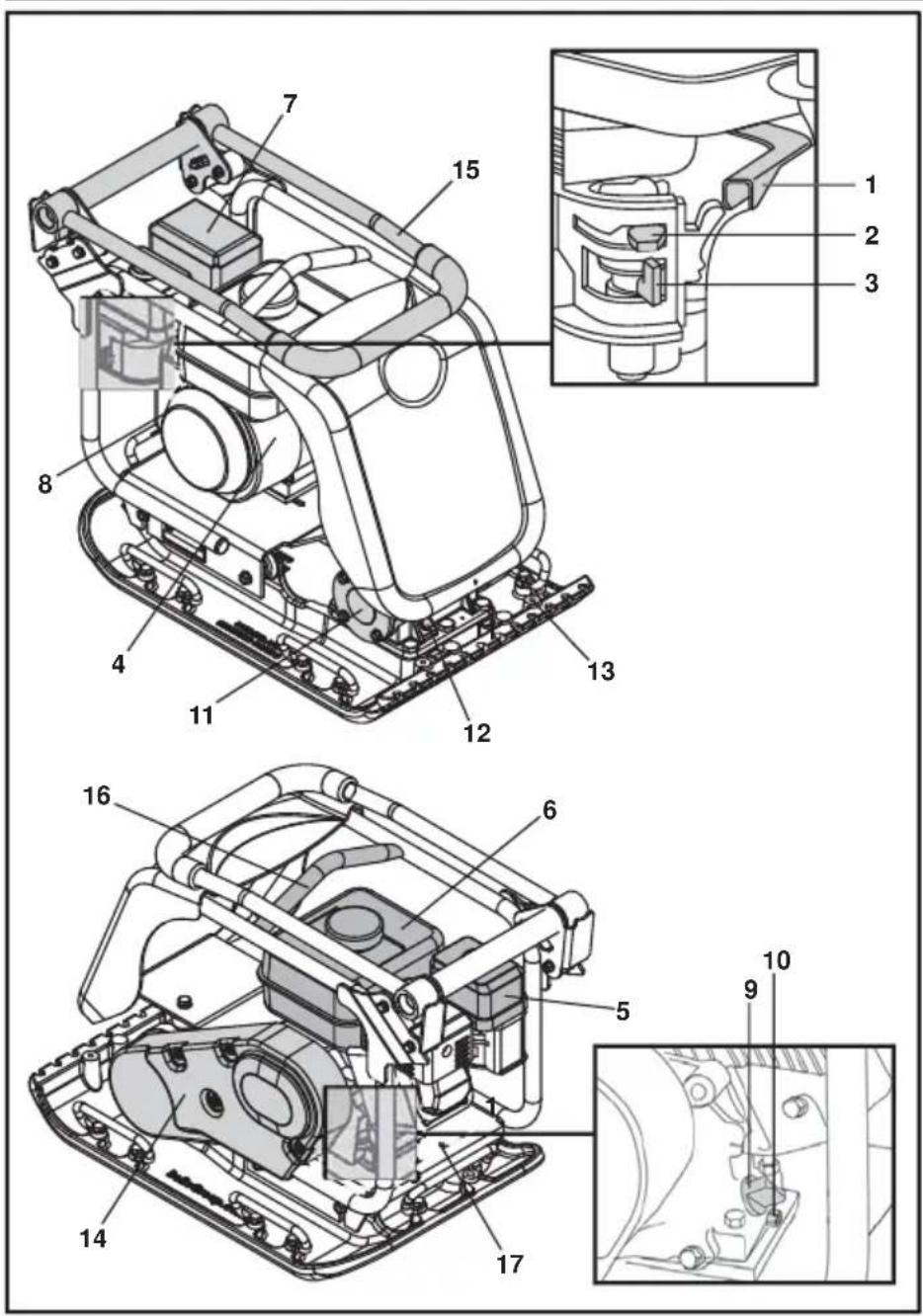

1. Gashandtag.
2. Chokerhandtag.
3. Glideknap til at taende/slukke for benzinen.
4. Drejeknap til at taende/slukke for motoren.
5. Luftf filterhus.
6. Benzintank.
7. Udstodning.
8. Traeksnorshandtag.
9. Motoroliepafyldning / oliepind.
10. Motordraenprop
11. Vibrator.
12. Olieheckdorn for vibrator.
13. Tilkoblingspunkt for vandsprojtesystem erller belaegningsklods.
14. Rembeskytelse.
15. Betjeningshandtag.
16. Loftepunkt.
17. Tilkoblingspunkter for transportarudstyr.

NB Tegning basereten Honda GX160-motor. Se producentens litteratur for Hatz motordetaljer.

Sikker bortskaffelse.

Anvisninger til beskyttelse af miljoet. Maskinen indeholder verdifulde materialer. Tag det kasserede udsty og tilbehør til de relevante genbrugscentre.

Miljøet
DK

Komponent Materiale
Händtag Stål
Forreste Kappe HDPE
Hovedstel Stål
Bundplade Stål
Betjeningsgrep Gummi
Motor Aluminium
Fleksible ophäng Stål og gummi
Forskeliige Dele Stål og Aluminium
Vandflaske (hvor monteret)	Plast

Model PCX 450 PCX 500

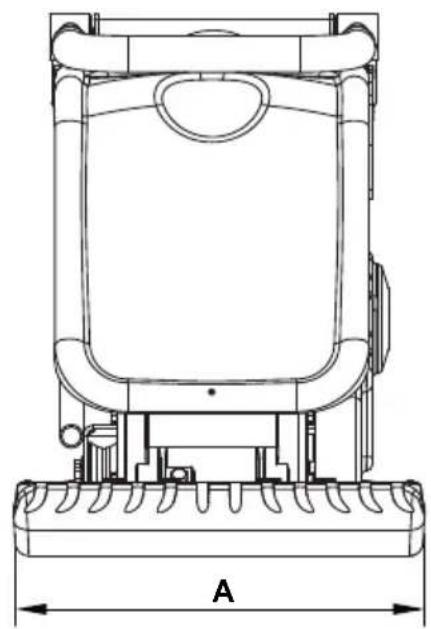

A - Bredde (mm) 450 500
B - Højde - Honda (mm) 610 610
B - Højde - Hatz (mm) 75 675
C - Længde - Honda (mm) 798 798
C - Længde - Hatz (mm) 870 870
Vægt - Honda (kg) 86 88
Vægt - Honda (kg) 86 88
Motorens Omdrejninger pr.minut 3850 3850
Vibratorkraft (kN) 16.5 16.5
Frekvens (Hz)	101 101
Maks. Køreshastighed - Honda (m/min)	23 21
Maks. Køreshastighed - Hatz (m/min)	22 21
Statiske Tryk - Honda (kg/m2)	382 351
Statiske Tryk - Hatz (kg/m2)	440 404
Stojniveau - Honda (dB(A))	105 107
Stojniveau - Hatz (dB(A))	107 107
Vibration omkring de 3 akser - Honda (m/sec2)	1.90 2.96
Vibration omkring de 3 akser - Hatz (m/sec2)	2.45 2.64
Driftsid - Honda (Mins)	831 342
Driftsid - Hatz (Mins)	499 430

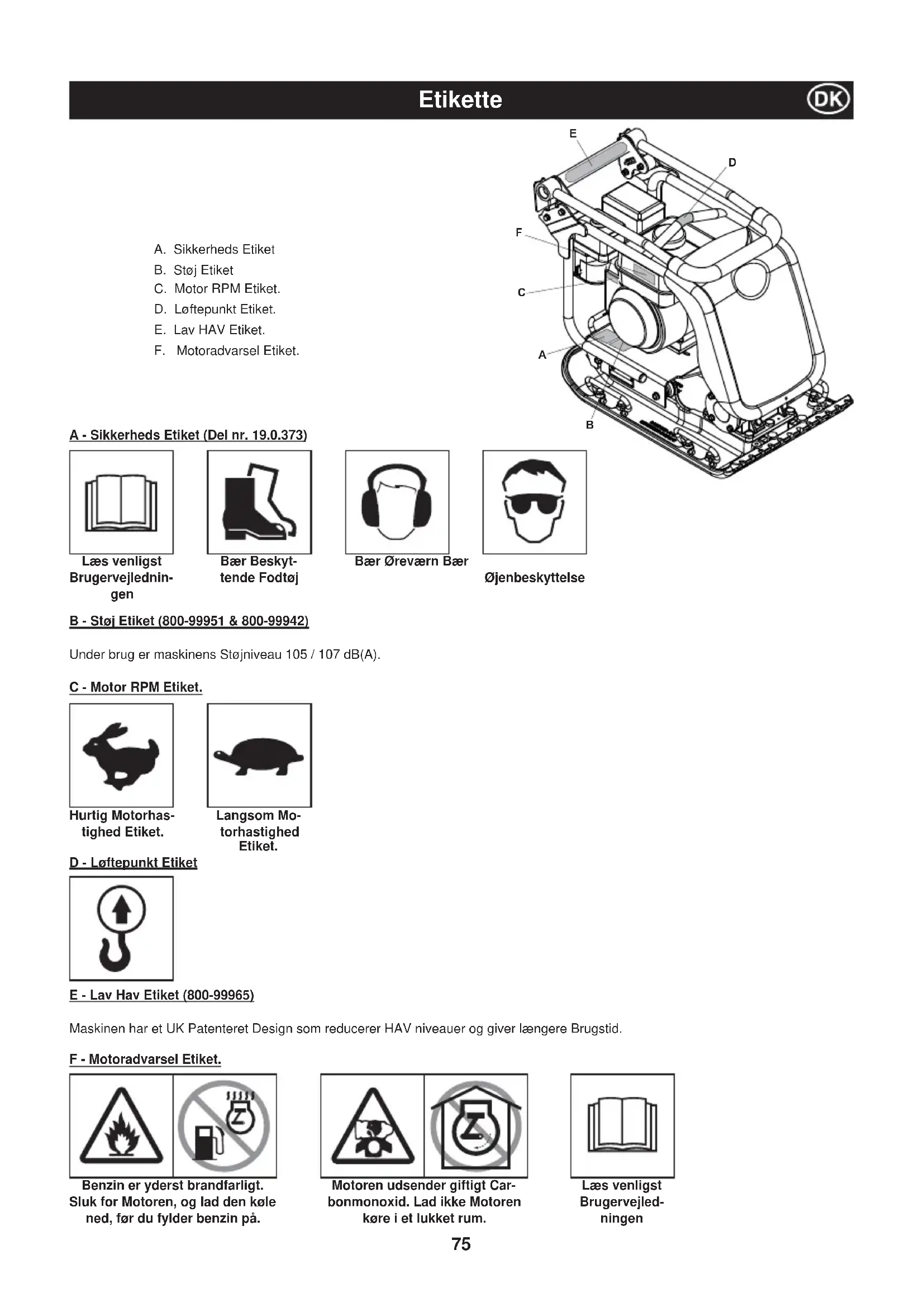

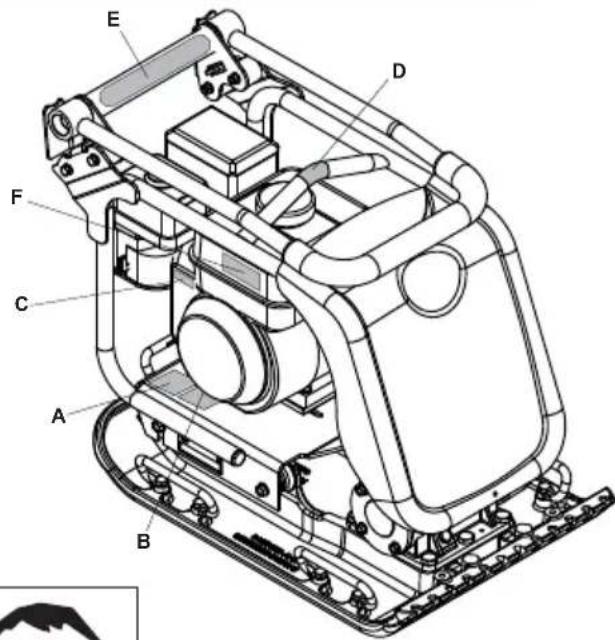

A. Sikkerheds Etiket
B. Stoj Etiket
C. Motor RPM Etiket.
D. Loftepunkt Etiket.
E. Lav HAV Etiket.
F. Motoradversel Etiket.

A - Sikkerheds Etiket (Del nr. 19.0.373)

Laes venligst Brugervejlednigen

Hurtig Motorhastighed Etiket.

Langsom Mot
torhastighed
Etiket.

D-Loftepunkt Etiket

E-Lav Hav Etiket (800-99965)

Maskinen har et UK Patenteret Design som reducerer HAV niveauer og giver laengere Brugstid.

F-Motoradvarsel Etiket.

Benzin er yderst brandfarlicht. Sluk for Motoren, og lad den kole ned, for du fylder benzin pa.

Motoren udsender giftigt Carbonmonoxid. Lad/DDke Motoren kore i et lukket rum.

Laes venligst Brugervejled- ningen

Af hensyn til din egen personlige sikkerhed og andres sikkerhed bedes du lase folgende sikkerhedsinformation, og sikre dig at du forstar den til fulde. Det er brugerens ansvar at sorge for, at han/hun helt og fuldt forstar, hvordan dette udstyr betjenes pa sikker vis. Hvis du er usikker pa, hvordan pladevibratoren bruges sikkert og korrekt, skal du henvende dig til din overordnede aller Altrad Belle.

FORSIGTIG

Forkert vedligehold eller brug kanvelle farligt. Læs dette afsnit og forstå det, før du udforer vedligeholdelse, eftersyn eller reparationer.

• Dette udstyr er tungt og ma ikke loftes af blot en,enkelt person. Du skal enten F A H J E L P ellbruge egnet lofteudstyr.Der kan fas en saerlig transportvogn til vibratoren (se ekstraudstyr).
• Afspær arbejdsområdet, og hold offentligeden og uautoriseret personale pa sikker afstand.
• Brugeren skal bruge personlige værnemiclder, hver gang dette udstyr bruges (se Sikkerhed og sundhed).
  Sorg for, at du ved, hvordan du sikkert kan slukke for denne maskine, fdr du tender for den for det tilfelde, at du far problemer.
  Husk altid at slukke for motoren, fdo du transporterer erer flytter maskinen omkring ellr udforer eftersyn pa den.
• Under brug kan motoren blive meget varm, lad den kole af, for du rorer ved den. Lad aldrig motoren kore uten opsyn.
• Du ma aldrig demontere aller pille ved pamonterede afskaermninger, da de er der for din egen beskyttelse.
• Check altid, om skærmene er i god stand og sikre. Hvis de er beskadigede eller mangler, MA VIBRATOREN IKKE BRUGES, før skærmen er sat påigen eller repareret.
• Du maiks bruge vibratoren, hvis du er syg, traet eller under indflydelse af alkohol eller medicin.

Brændstofsikkerhed.

FORSIGTIG

Brændstof er brændbart. Det kan forarssage tilskadekomst og skade pa udstyr og bygninger. Sluk for motoren, sluk al aben iid og undgå at ryge, mens du fylder benzin ellr diesel pa. Tør altid spildt brændstof op.

Frduyldbrandestdofpa,skal du slukke for motoren og lade den kole af.
Nár du fylder brændstof pá, er RYGNING FORBUDT og al aben ild i området skal ære slukket.
- Brændstofspild skal straks sikres med sand. Hvis du fär benzin eller diesel pa tøjet, skal du straks skiffe tøj.
Opbevar brandstof i en godkendt, specialkonstrueret beholder væk fra varmeog antændelseskilder.

Sikkerhed og sundhed

Vibration

Nogen vibration fra komprimeringsfunktionen overfores gennem handtaget til brugerens hender. Altrad Belle pladevibratorprogrammet er specielt konstrueret til at reducere hand/armvibrationsniveaurne. Se specifikationerne og tekniske data for vibrationsniveauer og driftstider (anbefalede maks. daglige pavirkningsid. Maks. driftsid MA IKKE overskrides.

Personlige værnemidler

Egnede personlige værnemidler skal bruges, när dette udstyr anvendes dvs. sikkerhedsbriller, handsker, horeværn, stovmaske og fodtoj med taforstarkning af stål. Brug toj, der er egnet til det arbejde, du udforer. Bind langt hare op, og tag smykker af, der evt. kan blive fanget i udstyrets bevægelige dele.

Stov

Komprimeringsprocessen danner til tider stov, som kan vare sundhedsfarligt. Brug altid en maske, der er egnet til den type stov, der dannes.

Brændstof.

Pas pägressive brændstof erer indande brændstofdame og undgå, at detkommen i kontakt med huden. Vask straks prsjt fra benzin eller diesel af. Hvis du fär benzin ull diesel i øjnene, skal du skylle med rigeligt vand og søge læge sänrt som muligt.

Udstodningsgasser

FORSIGTIG

Udstodningsasserne, der dannes i fra dette udstyr, er yderst giftige og kan dræbe!

Vibratoren mä ikke bruges indendørs, eller hvor pladsen er trang. Sorg for at der er god ventilation i arbejd sområdet.

Check for start

Inspektionen for start, der beskrives afterfolgende, skal udfores, for hver eneste start pa et arbejdsstrak erer after hver fire timers brug, alt effer hvad der sker fsigma. Se afsnittet om eftersyn for en detailjeret vejledning. Hvis der opdages fejl, ma vibratoren icke bruges, for fejen er udbedret.

1. Undersog vibratoren grundigt for tegn pa skade. Check at komponenterne er til stede og sikrede. Vær især opmaerksom pa remskivens sikkerhedsskaerm, der er monteret mellem motoren og vibratorenheden.
2. Check motorens oliestand, og fyld op after behov.
3. Check motorens brændstofstand, og fyld op after behov.
4. Check, om der er brændstof og olielækager.

Jord, der er blevet forstyret ell ny jord, bundsikringslag og asfaltafdaknng vil have sma blerer ell ruftlomer, som vil resultere i at der opstar et ell flere problemer, hvis materialet ilke komprimeres.

1. När trafikken körer hen over et omrade, der/DD er komprimeret, komprimeres materialet. Dette focr til sammensynkning af den overste overflade, da materialet fylder hulrummene ud.
2. Der opstär en lignende situation med statiske belastninger på ikke-komprime ret jord. Belastningen (f.eks. en bygning) synker.
3. Materialer med hulrum er mere modtagelig over for vandgennemsvinng, der fomer til erosion. Vandindtrangen kan ogsa fajorden til at udvide sig ved frosttemperaturer og trakke sig sammen i tort vejr. Ekspansion og kontraktion udgcr en betydelig arsag til skader pa bygge fundamenter og fomer som regel til, at bygningen skal fundamentforstærkes.

Komprimering oger materialets tathed og saledes ogsa dets bareevne. Det reducerer lufthuller og folgelig risikoen for sammensynkning, ekspansion og kontraktion som fge af vandindtrangen.

Komprimeringsspecifi kationer

Der er tidligere anvendt forskeige metoder til at angive den pkrveede komprimering for forskellige anvendelser. Folgende faktorer skal tages i betragtnig: Materiaeegenskaber, lagtykkelse, palagte tryk, vibration og antal gennemlob. En storre forstaelse af hvordan komprimering fungerer har fort til introduktion af nye komprimeringsspecifikationer.

De mest opdatere specifikationer udgør en del af loven om anlag og gader i England (New Roads & Street Works Act). Civilingeniør bruger nu disse specifikationer til at sikre en god komprimering for alle bygge- og anlagspladser.

NRSWA (HAUC specifi kationer).

Specificationerne blev udarbejdet af HAUC (Highways Authorities & Utilities Committee).

Loven, New Roads and Street Works Act 1991 sætter en ny standard for vegreparation og rekonstruktion i Storbritannien Den dækker materialer, metoder, udstyr og sikkerhed, när der udfores rekonstruktion pa veje og fortov.

Baggrunden for loven er at sikre, at reparationer og rekonstruktion udfores til en hjere standard og ffolgelig holder laengere. Det viligen reducere behovet for dyre reparationsarbejder og mindske antallet af forsinkelser i trafikken.

Der er angivet to kategorier for pladevibratorer.

1. 1400 til 1800kg / m^2 2. Over 1800kg / m^2

Disse tal vedrør det statiske tryk, maskinen pafører.

BEMERK: Ingen standard envejs pladevibratorer opfylder delle mindstespecifikation.

Til motorvejsbrug bør der altid bruges 'Dual Force' pladevibrator.

DUAL FORCE

Altrad Belle studerede loven og udviklede og tog patent pa udstyr, der kinne hjelpe entreprenrer med at opfylde lovens krav. NRSWA-lovgivningen kraver, at komprimeringsudstyret opfylder mindstespecificationerne.

Ved at kobe en Altrad Belle 'Dual Force' plade opfylder du straks den del af loven.

For at kunne opfylde specifikationen og bibeholde overfladetolerancen

er Altrad Belle 'Dual Force' bundpladen delti omrader, der giver komprimering i to trin.

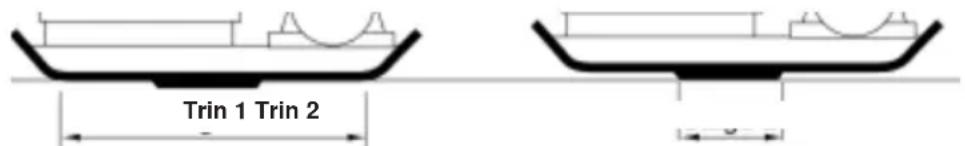

Trin 1. Hele bundomradet komprimerer materialet lige som en standardmaskine.

Trin 2. Bunden Iøfter sig op til 'Dual Force' sektionen for at give en komprimering pa 3 til 4 gange standardpladerne.

Anvendelse/materialer falder i tre kategorier:

1. Kohaesive materialer (mindre end 20% granulae) f.eks. ler, silt og svær jord.
2. Granulare materialer (mere end 20% granulaer) f.eks. paklag, sand og let jord.
3. Bituminose materialer f.eks. asfalt (tjaermakadam), emulsionsbeton (bituminose emulsionsprodukter).

Oversigten viser HAUC-specifikationerne for lagdybde og antal gennemlob for 'Dual Force' plader. Hvis der bruges standardmaskiner, kan der ikke garanteres optimal komprimering, men hvis lagdybderne reduceres og antallet af gennemlob øges, kan resultatet forbedres.

Fugtindholdet i kohæsive og granulære materialer er vigtigt for effektiv komprimering. Hvis granulære materialer er for tøre, vil de flyde ud omkring pladen i stedet for at blive komprimeret. Hvis fugtindholdet er for højt, kan materialet tøre ud after komprimering, hvorpå der opstår sammentrækning.

1400 - 1800 kg/m2	KOMPRIMERINGSGENNEMLØB PÅKRæVET PER LAG AF KOMPRIMERET TYKKELSE OP TIL
	40mm 60m	m 80mm 100mm	150mm
Kohæsive materialer**	2**	4**	5**	6**	Reducér lagtykkelsen
Matériaux granulaires**	2*	3*	4*	5	9
Matériaux bitumineux	6	10	12		Reducér lagtykkelsen

• Lægges som regel i lagtykkeleser på mindst 100 mm, og er derfor ikke specicereret af HAUC.
  ** Kohaesive materialers særlige egenskaber gør pladekomprimering vanskelig. Optimal komprimering kan ikke garanteres og anbefales säledes/DDke af HAUC.

Forkert vedligehold kan vare farligt. Læs dette aftsnit og forstå det, før du udforer vedligeholdelse, eftersyn eller reparation.

Honda GX120 og GX160.

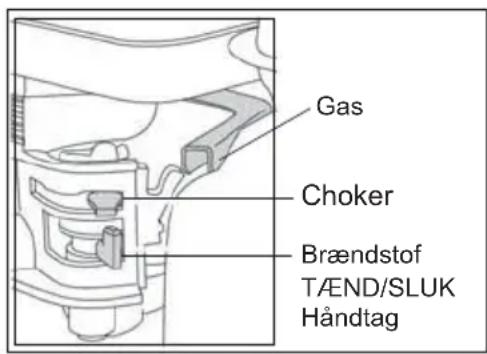

1. Abn for brandstoffet ved at flytte glideknappen til at taende/slukke for brandstoffet til hore.
2. Hvis motoren startes fra kold tilstand, skal chokeren skal der abnes for chokeren ved at flytte chokerhandtaget welt til venstre. Hvis du starter en allerede varm motor, er der som regel ikke behov for at bruge chokeren, men hvis motoren er kolet en del af, kan der vare brug for lidt choker.
3. Drej taend/sluk-knappen for motoren i urets retning til I' indstillingen.
4. Sæt gashandtaget i tomgangsindstillingen ved at flytte armen helt til højre. Motoren ma ikke startes med fuld gas, da vibratoren begynder at vibrere, sa snart motoren starter.
5. Tag doit fat i kontrolhandtaget med den ene hand, grib handtaget pa traeksnorsstarteren med den anden. Traek i traeksnoren, indtil du mærker motormodstand, og lad starteren springe tilbage.
6. Pas pa, at du ikke trækker startersnoren helt ud, og træk hurtigt i handtaget.
7. Gentag dette, indtil motoren taender.
8. När motoren er tændt, stilles chokerhändtaget gradvist tilbage i slukket indstilling ved at flytte den til hjre.
9. Hvis motoren ikke tænder after flere forsøg, skal du følge anvisningerne på sider med problemløsning.
10. Stands motoren ved at indstille gashandtaget til tomgang, og drej motorens taend/ sluk-knap mod urets retning til 'O'- indstillingen.
11. Sluk for brændstoffet.

Hatz 1B20-7 Dieselmotor (se motorhandbogen for en fuld beskrivelse)

1. Taend for brændstoffet ved at flytte glideknappen til at taende/slukke for brændstoffet til hójre.
2. Sæt kontrolknappen for motorhastighed på start.
3. Tag doit fat i kontrolhandtaget med den ene hand, og grih handtaget pa traksnorsstarteren med den anden. Trak i handtaget, indtil du mærker motormodstand, og lad starteren springe tilbage.
4. Pas pa, at du ici ktrakker startersnoren helt ud, og treek hurtigt i handtaget med begge haender.
5. Gentag donne fremgangsmade, indtil motoren taender.
6. Hvis motoren ikke starterfter flere forsøg, skal du læse motorhändbogen, der følger med vibratoren.
7. Stands motoren ved at sætte gashandtaget på tomgang og trykke på og holde den rode stopknap, indtil motoren standser.

- Tag vibratoren hen til der, hvor den skal bruges.

Hvis du bruger det 'aftagelige' transporttilbehor til at kore eheden, skal du helse vibratoren forover for at transporthjulene kan komme fri af jorden. Sving transporterstellet tilbage og henover for at koble det fra bagsiden af vibratoren.

Stil transportørstellet et sikkert sted, indtil det skal bruges igen. Ved maskiner med fast'transportor: Held maskinen forover, trak transportoren bagud og opad, sank maskinen ned pa jorden, og las transportoren i oppe-positionen.

Hvor det er nødvendigt at bruge lofteudstyr til at placere vibratoren, skal man sikre sig at lofteudstyret har en maksimal anvendelig belastningsgranse, der er egnet til vibratorens vægt (se specifikationsoversigten på side 6 eller maskinens fabriksskilt). Fastgør egnede kæder erller slynger til loftepunktet oven på vibratoren og INGEN andre steder.

Hvis vibratoren er udstyret med et vandsprojtesystem, og det skal bruges i den givne anvendelse, skal du se after, at vandudlobsventilen er lukket, og sa fylde vandflasken med rent vend.

Nar du har kontrolleret alt det naevnte i før start' afsnittet, kan du starte motoren.

Altrad Belle 'PCX'programmet af vibratorer er monteret med en centrifugal kobling,denne gor det muligt at kore motoren i tomgang Eden at drive vibrato ren fremad. Efterhanden som motorhastigheden oges indkobles koblingen, og vibratoren beynder at kore. For at opna korrekt fonction kal motorhastigheden indstilles til maksimum.

Saat gashandtaget til maksimum, og brug betjeningshandtaget til at styre erler dreje vibratoren.

Vibratoren vil ikke alene fá bundpladen til at vibrere, men vil ogsa fá den til at bevaege sig fremad.

Ved normal drift skulle du/DDke behove at skubbe vibratoren, men blot lade den bevage sig fremad med sin egen hastighed. Hastigheden fremad afhenger af hvilkden stand den overflade, der kal kom primeres, er i.

Hvis overfladen, der skal komprimeres ligger pa en haelnding, skal du vare ekstra opmaerksom pa at styre vibratorens

korselsretning. Om nodvendigt bruges et egnet reb, der er fastgjort pa vibratoren langt ned pa chassiset, til at lade en hjælper tage en del af vibratorens vægt. Arbejd op og ned ad en hældning ikke pa tværs.

Kor vibratoren hen over overfladen after et tilrettelagt mnonster, indtil den onskede komprimering er opnaret.

Hvor der er flere forskeige lag at komprimere oven pa hinanden, skal hvert lag komprimeres enkeltvis.

Du kan standse vibrationen ved at stille gashandtaget hen pa tomgang.

Vejledning i probleløsning

Problem Årsag Løsning
Motor no arranca.	Ingen brændstof.	Åbn for brændstoffet.
		Fyld brændstoff på tanken
	Der er slukket for motoren. Tænd for motoren.
	Tændrøret er snavset til. Rens og genindstilær	drørskabyte.
	Motoren er kold Luk for chokeren.
	Motoren er druknet.	Honda, Åbn chokeren, Åbn gashåndtaget welt, træk i træksnoren, indtil motoren starter.
		Hatz, fl yt hastighedsreguleringen til stop, træk i ræksnorsstarteren 5 gange. og gentag på startproceduren.
Motor vil stadig ikke starte. Større Fejl Kontakt det lokale serviceværksted.
Enheden vibrerer ikke.	Motorhastigheden er for lav.	Sæt kontrolknappen for motorhastighed på hurtig.
	Drivremmens spænding er løs.	Justér remspændingen
	Luftfiltret er blokeret.	Rens, eller udskift luftfiltret.
	Gearnejl.	Kontakt det lokale serviceværksted
	Vibratorsvit.	Kontakt det lokale serviceværksted.
Asfalten klæber på pladen.	For lidt smøring.	Brug et vandsprøjtesystem
Kantstenene er beskadiget.	Pladen i direkte berøring materialet.	Gebruik een kunststof onderplaat
	Standardplade brugt på Dual Force plade.	Sæt den korrekte Dual Force plade på.
Bitumineus oppervlakscheurt (splijt inlagen)	Overkomprimering.	Fjern, og læg igen.
Lav korehastighed (pladesænkning).	Lagtykke for stor.	Fjern noget af materialet.
	Fugtindholdet for hjotller for lavt.	Fjern materiale og justér.

Vedligeholdelse

Altrad Belle PCX programmet af envejs pladevibratorer er konstrueret til mange ars problemfri brug. Men det er vigtigt, at den enkle vedligeholdelse, der beskrives i dette afsnit, udfores regelmaessigt.

Det anbefales, at en godkendt Altrad Belle forhandler udforer alle stre vedligeholdsesarbejder og reparationer. Brug altid agete Altrad Belle reservedele, da brug af afterligninger kan gore garantien ugyldig.

F der udfores vedigehold pa maskinen, skal der slukkes for motoren. Hvis der udfores arbejde pa en maskine med benzimotor, skal hjoispændingsledningen kobles fra taendroret. Hvis der udfores arbejde pa en dieselmotor, skal du sorge for, at stopkontakten er i stopindstillingen.

Stil altid vibratoren pa en plan flade for at sikre, at aflaesninger af vaeskestandene er korrekte. Brug kun de anbefalede olier (se oversigten pa naeste side).

Indkorigingsperioden

Nar vibratoren bruges feste gang fra ny, skal olien skiftes after den feste indkorigsperiode (se motorhandbogen for en komplet beskrivelse). Vibratorakselhusets olie skal skiftes ud after de feste 100 timers brug, og derefter hver 500 driftstim. Se 'Vibratorenheden' ang. en beskrivelse af uskilltnig af vibratorakselhusets olie. Remspendingen bør kontrollers after 4 timers brug.

Drivrem

Fjern remskaernen, og check remspendingen ved at laggge et let tryk med en finger oven pa remmen sa tæt som muligt i midten mellem motordrevet og vibratorremskiven. Remmen bør boje af med mellem 5 og 10 mm. Hvis remspendingen skal justeres, lnsnes de fire motorophangsskruer lige nok til at motoren kan flyttes. Juster motorens position ved at dreje spendskruen i urets retning for at ogre remspendingen, og mod urets retning for at reducere spendingen. Nár spendingen er justeret, spendes motorophangsskruerne igen, og remspendingen kontrolleres igen. Til sidst sættes remskaernen pa igen, idet det sikres, at den moneres korrekt og sikkert.

Rutinemæssig vedligeholdelse		Første 4 timer	Førsteemeaned / 20t	3headed/50t	6headed/100t
Motorolie	Check Standen	✓
	Udskift		✓		✓
Luftfi Iter	Check Standen / Rens		✓		✓
	Skift ud after behov / Hver 12 Timer
Tændrør Udskift					✓
Drivrem Spænding		✓✓	✓

Fjern prop med tætning, check, om oliestanden nár det nederste gevind på oliespunshullet.
Fyld op after behov med den korrekte olie (se oversigten).

Vibratoren

Samlingsvejledning for vibrator

1. Rens huset (9) med vaskepistol, og tør med trykluftsblæser.
2. Montér bageste leje (3a) i huset, og skub akslen (8) ind i lejet.
3. Sæt forrente leje (3b) på akstrlen og ind i huset.
4. Sæt lejedæksel 'B' (10) med tætningsring (4a) bag på huset.
5. Saet olietaetting (6) ind i lejedaeksel A' (7).
6. Sæt lejedæksel 'A' med tætningsring (4b) foran på huset.
7. Sæt Woodruff-kile (11) og remskive (12) pa akslen.
8. Fyld olie i draenhullet i huset, indtil olien lige netop begynder at Ibe ud.
9. Sæt kobberspændskiven (2) og oliedraenproppen (1) i.
10. Monter vibratoren pa bundpladen, og spend skruerne med et moment pa 150 Nm.
11. Kör maskinen i ca. 2 minutes for at sikre, at olien/DDkke fra vibratoren.

Monteringsvejledning

Belægningsklodsen er konstrueret til brug,\ när fortovsfil iser og kantsten skal stampes.\ Men den ma ikke bruges til almindeligt\ komprimeringsarbejde. För montering skal du\ sikre dig, at den belægningsklods du har, er den\ rette storrelse og type (HAUC 'Dual Force' ellr\ standard).

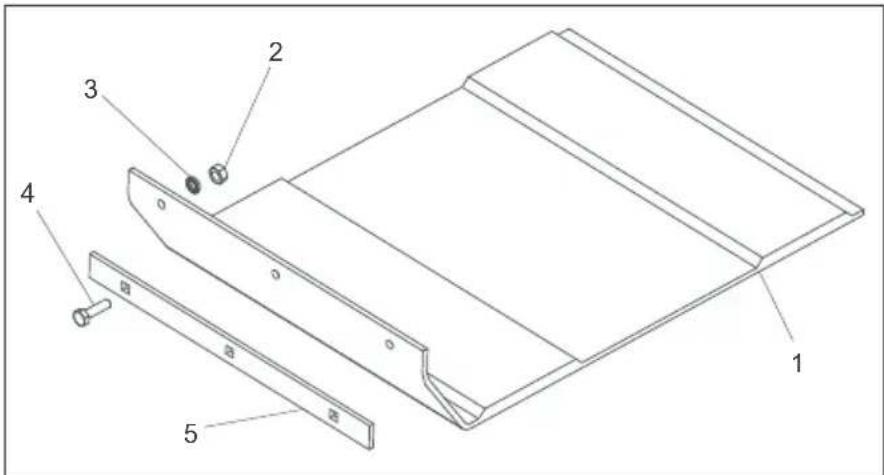

Du kan montere belaegningsklodsen (1) ved at placere den under pladen, saledes at befaestelseshullerne ligger ud for hullerne foran pa bundpladen.

Befestelssesskruerne (4) skal fores gennem bandjernet (5), belaegningsklodsen (1) og til sidst gennem bundpladen. De skrues sa fast med matrikken (2) og spendeskiven (3).

Aftageligt transportorudstyr

Du skal montere transportorudstyret ved at laggge drejebeslaget pa linje med hullerne bag pa bundpladen. De to befaestelsesskruer skal fores gennem drejebeslaget og bundpladen. De skrues sa fast med Nyloc matrikken og spendeskiven. Fnr hjulstellet over pa drejebeslaget, held vibratoren forover, og sving sa hjulstellet frem og ind under. Hael derpa vibratoren bagover og ned pa hjulene.

Fast transportorudstyr

Du skal montere transportorudstyret ved at laggge beslaget pa linje med hullerne bag pa fundamentpladen. De to befaestelsesskruer skal fores gennem beslaget og ind i fundamentpladen.

Denne

maskine

er monteret med en 'Dual Force' bundplade.

Denne maskine er seks monteret med en 'Dual Force' bundplade.

När maskinen er monteret med 'Dual Force' bundplade er den vægt per enchodesmårde for denne maskine over 1400kg / m^2 , og opfylder säledes NRSWA (HAUC specificationen) for pladevibratorer i kategorien 1400 - 1800kg/m².

Produktionschef

R.

Neilson

'Dual Force' gør det muligt at bruge Altrad Belle pladevibratorer til motorvejsrekonstruktioner i overensstemelse med specifikationerne, der angives i loven, NRSWA (New Roads & Streetworks Act 1991). Tillæg A8.

Standard Altrad Belle pladevibrator kan afterfalgende monteres med Dual Force'. Kontakt Altrad Belle for yderligere information.

Garanti

Din nye Altrad Belle PCX' envejs pladevibrator garanteres for den oprindelige kober i en periode pa et ar (12 maneder) fra den oprindelige kobsdata.

Altrad Belle garantien gælder defekter i konstruktion, materialer aller udførelse.

Folgende dækkes ikke at Altrad Belle garantien:

1. Skade som falgge af forkert brug, misbrug, tab ellr lignende skade som foge af at anvisningerne for samling, betjening ellbrugervedligeholdse icke er blevet fulgt.
2. Modifikatoner, tilfojelser erer reparationer, der udefores af andre personer end Altrad Belle ell deres udnaevnte agenter.
3. Transport-ller forsendelsesomkostninger til og fra Altrad Belle erler deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation ell er udskiftning af komponenter som følge af almindelig brug.

Folgende komponenter er/DDekket af garantien.

• Drivrem/-em
  Motorluftf filter
  Motortendr

Altrad Belle og/eller deres udnaevnte agenter, direktorer, ansatte ellersforsiringsgiver kan icke holds anvarlig for folsgeskader erlen anden skade, tab ell erudgifter i forbindelse med eller som folge af eller manglende mulighed for at bruge maskinen til noget formal.

Garantikrav

Alle garantikrav bør first ammeldes til Altrad Belle enten per telegram, per

fax, per email, aller per brev.

For garantikrav:

TIf.: [phone] Fax: [phone] Email: [e-mail]

Skriv til:

Sheen, Nr. Buxton

Derbyshire

SK17 0EU

England

Anslutningsinstruktioner 114

Dual Force certifikat. 115

Garanti 115

C.E. Certificate 3

Omgivning / Miljö

Sakert bortskaffande.

Anslutningsinstruktioner

Avsnittet Milo' informerer hvordan man skal greie a resirkulere et kassert apparat pa en miljovennlig mate.

Direktiver med hensyn til betegnelsene

DU MÁ VITE hvordan du skal bruke maskinas kontroller og hva du må gjore for trygt vedlikehold. (NB! Vær sikker på at du vet hvordan du skal slá av maskina För du slár den på i tilfelle du fãr problemer.)

Bruk ALLTID riktige sikkerhetsartikler som kreves for personvern. SPØR DIN ARBEIDSLEDER ELLER TA KONTAKT MED Altrad

Drivstoff er brannfarlig. Det kan forårsake personskader og materielle skader. Lukk motoren, slokk alle äpne flammer og ikke røyk mens du fyller på drivstofftanken. Tørk alltid opp drivstoffet som er blitt selt omkring.

Garantien dekker ikke følgende deler:

• Drivreim/reimer
• Motorens luftf filter
• Motorens pennplugg.
