Produkttype	Reversibel vibratorplade
Mærke	Altrad Belle
Model	RPX 35/60D
Dimensioner (L x B x H)	1067 x 700 x 1205 mm
Vægt	Ca. 170 kg (afhængig af motor)
Motorisering	Benzin Honda GX200 (5,5 hk) eller Diesel Hatz 1B20
Brændstof	Blyfri benzin eller diesel
Tankkapacitet	Benzin: 3,1 L; Diesel: se motorvejledning
Støjniveau	I overensstemmelse med direktiv 2000/14/EF (værdier på etiket)
Hovedfunktioner	Jordkomprimering, grøfter, vejreparationer; frem-/tilbagekørsel
Kobling	Centrifugal
Betjening	Justerbart styrehåndtag, frem-/tilbagehåndtag, gashåndtag
Sikkerhedsanordninger	Nødstop, motorstopknap, automatisk tilbage til fremad hvis slippes
Rutinemæssig vedligeholdelse	Kontrol af motorolie og hydraulikolie, luftfilter, tændrør, rem
Vedligeholdelse hver 8. time	Kontroller motoroliestanden
Vedligeholdelse hver 50. time	Skift motorolie (første måned)
Reservedele	Brug udelukkende originale Altrad Belle-dele
Garanti	12 måneder for den oprindelige køber (bortset fra normal slitage)
Generelle oplysninger	EF-overensstemmelseserklæring tilgængelig; genanvendeligt ved endt levetid

Ofte stillede spørgsmål - BELLE RPX 35/60D ALTRAD

Hvordan starter jeg vibratorpladen BELLE RPX 35/60D?

For at starte skal du åbne brændstofhanen, indstille chokeren (ved kold motor), placere betjeningshåndtaget i stop-position, og træk kraftigt i starteren (benzinmotor) eller dreje nøglen (elektrisk diesel). Se afsnittet om start i brugsanvisningen.

Hvordan stopper jeg motoren?

Sæt gashåndtaget på tomgang, tryk og hold den røde stopknap i 5 sekunder indtil fuld stop. Luk derefter brændstofhanen (benzin) eller fjern nøglen (diesel).

Hvilken motorolie skal jeg bruge og i hvilken mængde?

Brug SAE 10W30 olie. Til Honda GX200 motoren er mængden 0,6 L. Til diesel Hatz 1B20 er det 0,9 L. Kontroller niveauet regelmæssigt.

Hvordan kontrollerer jeg drevremmens spænding?

Fjern dækslet og tryk på midten af remmen: spillerummet skal være ca. 10-15 mm. Hvis nødvendigt, løsn skruerne på spændeanordningen og juster ved at glide remskiven.

Kan man bruge vibratorpladen i bakgear uden risiko?

Ja, men med forsigtighed. Brug den ikke i bakgear på en skråning eller i et trangt rum. Maskinen vender automatisk tilbage til fremadkørsel, hvis du slipper betjeningen, for din sikkerhed.

Hvordan transporterer jeg vibratorpladen sikkert?

Brug det beregnede løftepunkt med egnet udstyr (tilstrækkelig kapacitet). Løft aldrig i styrehåndtaget. Til jordforskydning skal du bruge de indbyggede hjul ved at vippe maskinen.

Hvilke forholdsregler skal man tage for at undgå overdreven vibration?

Brug antivibrationshandsker og overhold den anbefalede maksimale brugstid (se tekniske specifikationer). Tag regelmæssige pauser.

Hvad gør jeg, hvis maskinen ikke kører fremad?

Kontroller motorhastigheden (skal være maksimal), remspændingen, luftfilterets tilstand og hydraulikolieniveauet. Se fejlfindingsguiden.

Hvordan udluftes det hydrauliske kredsløb?

Placer maskinen vandret, fyld pumpehovedet til max, pump langsomt håndtaget i bakgear indtil modstand, og fyld derefter igen til max. Efterse proppen.

Li-Ion-batteriet i den elektriske starter aflades hurtigt, hvad gør jeg?

Brug kun en oplader, der er egnet til Li-Ion-batterier, spænding 14-15 V. Gå ikke under 8 V. Hvis batteriet bliver varmt, stop opladningen. Efter opladning, kontroller at spændingen er over 12,8 V.

BRUGSANVISNING BELLE RPX 35/60D ALTRAD

Vi, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Storbritannien, erklærer, at denne overensstemmelseserklæring er udstedt udelukkende under vores ansvar og vedrører følgende produkt(er):

CE

PRODUKTTYPE ......

MODEL......

SERIENR ......

Komprimator til fremad / omvendt plade, der anvendes til komprimering af jord, sammenhængende materiale eller fugtigt indhold i skyttegrave, men også til reparationer på vejen.

Erklæringens formål, som beskrevet ovenfor, er i overensstemmelse med relevant EU-harmoniseringslovgivning:

- 2006/42/EF - Det nye maskindirektiv

- 2000/14/EF - Støjemission fra maskiner til udendørs brug

Følgende harmoniserede standarder og tekniske specifikationer er anvendt:

- EN ISO 12100:2010 Maskinsikkerhed

- EN 500-4:2011 Mobile vejbygningsmaskiner. Sikkerhed.

- ISO 3744:2010 Akustik - Bestemmelse af lydeffektniveauer og lydenergi niveauer af støjkilder ved hjælp af lydtryk

VINÇOTTE nv/sa (NB0026) har udført intern fabrikationskontrol med vurdering af den tekniske dokumentation og periodisk kontrol i henhold til 2000/14/EC, bilag VI

De tekniske filer opbevares af Hugues Menager på følgende adresse:

Altrad (Group Holding), Rue du Mas Carbonnier 125, 34000 Montpellier, Frankrig.

DKDK

EU-overensstemmelseserklæring (DOC)

Vi, Altrad Belle, Sheen, Nr. Buxton, Derbyshire, SK17 0EU, Storbritannien, erklærer, at denne overensstemmelseserklæring er udstedt udelukkende under vores ansvar og vedrører følgende produkt(er):

PRODUKTTYPE ......

MODEL......

SERIENR ......

Komprimator til fremad / omvendt plade, der anvendes til komprimering af jord, sammenhængende materiale eller fugtigt indhold i skyttegrave, men også til reparationer på vejen.

Erklæringens formål, som beskrevet ovenfor, er i overensstemmelse med relevant EU-harmoniseringslovgivning:

- 2014/30/EU - Elektromagnetisk kompabilitet

Følgende harmoniserede standarder og tekniske specifikationer er anvendt:

- EN ISO 12100:2010 Maskinsikkerhed

- EN 500-4:2011 Mobile vejbygningsmaskiner. Sikkerhed.

- ISO 3744:2010 Akustik - Bestemmelse af lydeffektniveauer og lydenergi niveauer af støjkilder ved hjælp af lydtryk

VINÇOTTE nv/sa (NB0026) har udført intern fabrikationskontrol med vurdering af den tekniske dokumentation og periodisk kontrol i henhold til 2000/14/EC, bilag VI

De tekniske filer opbevares af Hugues Menager på følgende adresse:

Altrad (Group Holding), Rue du Mas Carbonnier 125, 34000 Montpellier, Frankrig.

Sådan anvendes denne vejledning

Denne vejledning er skrevet for at hjælpe dig med at betjene og serviceefterse pladevibratoren forsvarligt. Vejledningen er beregnet for forhandlere og brugere af pladevibratoren.

F o r o r d

Afsnittet om 'Beskrivelse af maskinen' har til formål at gøre dig fortrolig med maskinens layout og betjeningsanordninger.

Afsnittet om 'Miljø' giver dig oplysninger om hvordan kasserede maskiner bortskaffes på en miljøvenlig måde.

Afsnittene om 'Generel sikkerhed' og 'Sundhed og sikkerhed' forklarer, hvorledes maskinen anvendes for at sikre din egen og offentlighedens sikkerhed.

'Procedure ved start og standsning' hjælper dig med at starte og standse maskinen.

'Fejlfindingsvejledningen' hjælper dig, hvis du får et problem med maskinen.

Afsnittet om 'Service & vedligeholdelse' har til formål at hjælpe dig med maskinens generelle vedligeholdelse og serviceeftersyn.

Afsnittet om 'Garanti' beskriver, hvad garantien dækker og proceduren i forbindelse med garantikrav.

Forskrifter med hensyn til advarslerne.

Tekst i denne vejledning, som der skal henledes særlig opmærksomhed på, er vist på følgende måde:

FORSIGTIG

Produktet kan være udsat for risiko. Maskinen kan blive beskadiget, eller du kan selv komme til skade, hvis disse procedurer ikke udføres på korrekt måde.

ADVARSEL

Brugerens liv kan være i fare.

Advarsel

ADVARSEL

Før du betjener eller udfører noget vedligeholdelsesarbejde på denne maskine, SKAL DU GENNEMLÆSE denne vejledning GRUNDIGT.

VIDE, hvordan du anvender maskinens betjeningsanordninger forsvarligt, og hvad du skal gøre for at udføre sikker vedligeholdelse. (NB: Sørg for, at du ved, hvordan du skal afbryder maskinen, før du tænder for den, i tilfælde af at du skulle komme i vanskeligheder.) Brug ALTID det korrekte sikkerheds- og beskyttelsesudstyr for din personlige beskyttelse. Hvis du har NOGEN SP∅RGSMÅL om den sikre brug eller vedligeholdelse af denne maskine, SKAL DU SP∅RGE DIN SUPERVISOR ELLER KONTAKTE Altrad Belle: [phone]

Indholdsfortegnelse

Sådan anvender du denne vejledning....79

Advarsel....79

Beskrivelse af maskinen....80

Miljø 80

Mærkat 81 - 82

Tekniske data 83

Grunde til komprimering....83

Generel sikkerhed 84

Sundhed og sikkerhed....84

Kontroleftersyn før start....85

Betjeningsvejledning....87

Service & vedligeholdelse 88 - 89

Fejlfinding 90

Garanti....91

Reservedele 91

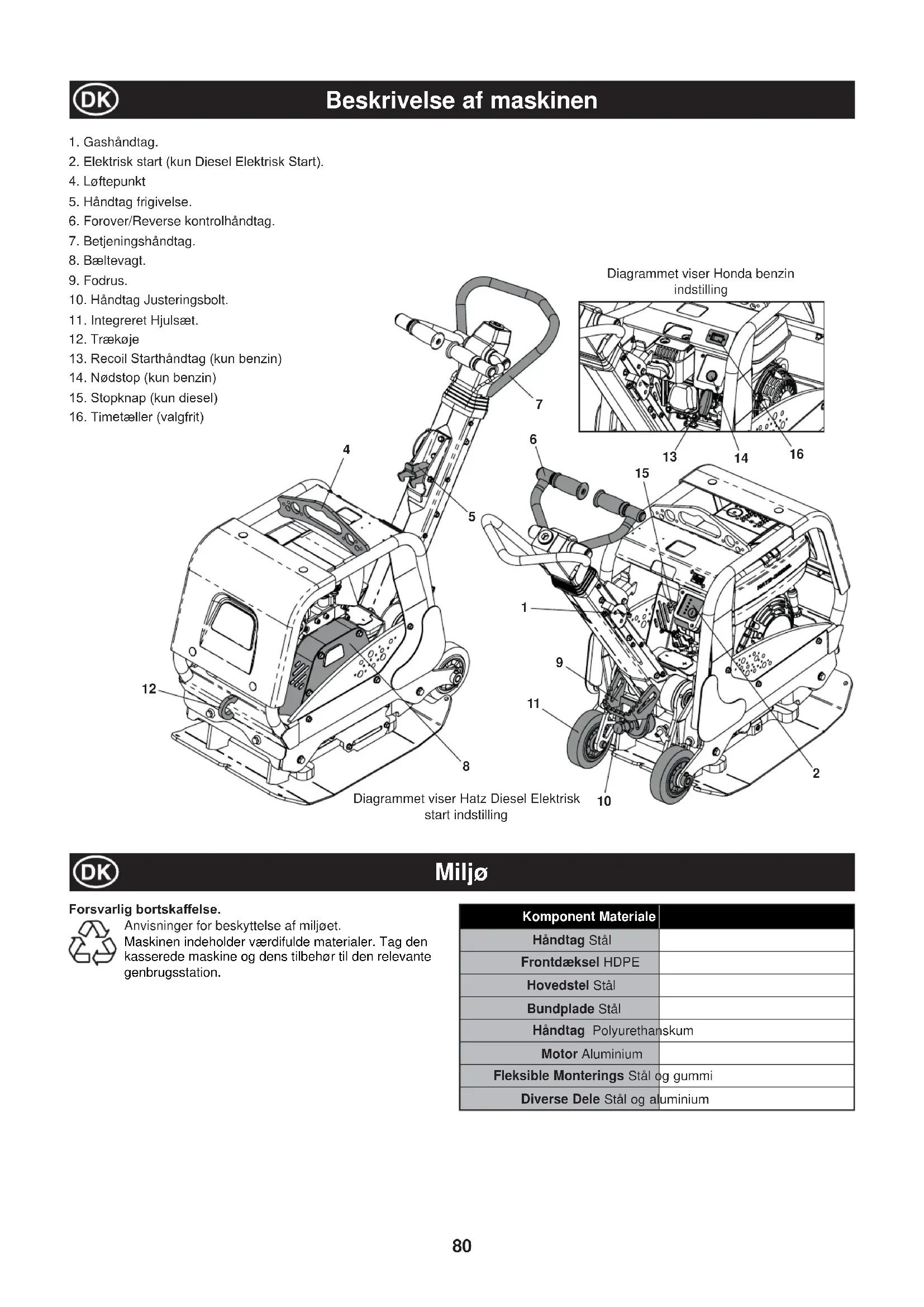

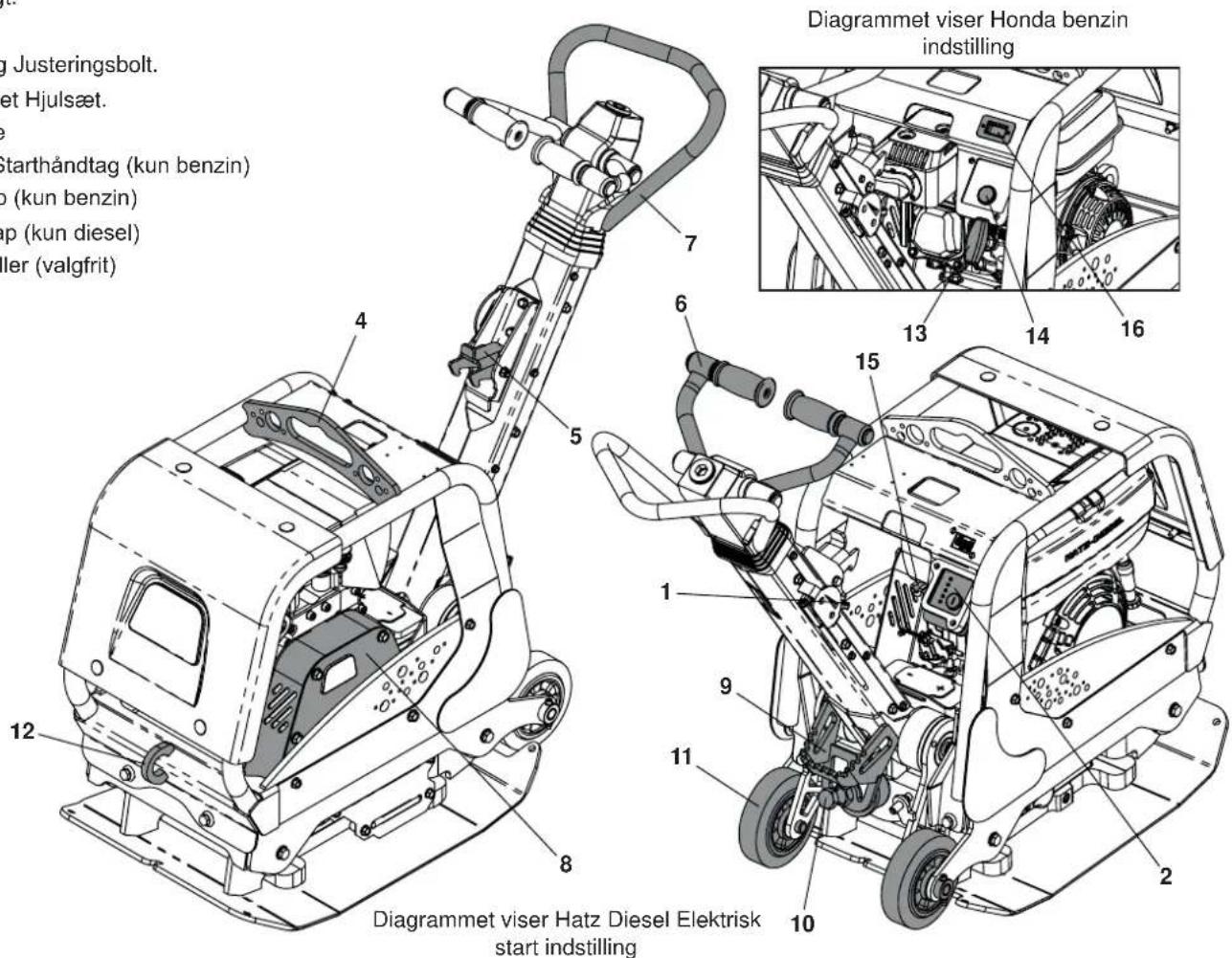

1. Gashåndtag.
2. Elektrisk start (kun Diesel Elektrisk Start).
3. Løftepunkt
4. Håndtag frigivelse.
5. Forover/Reverse kontrolhändtag.
6. Betjeningshändtag.
7. Bæltevagt.
8. Fodrus.
9. Håndtag Justeringsbolt.
10. Integreret Hjulsæt.
11. Trækøje
12. Recoil Starthåndtag (kun benzin)
13. Nødstop (kun benzin)
14. Stopknap (kun diesel)
15. Timetæller (valgfrit)

g Justeringsbolt. et Hjulsæt. Starthåndtag (kun benzin) o (kun benzin) op (kun diesel) ler (valgfrit) Diagrammet viser Honda benzin indstilling 12 8 7 6 5 1 9 11 10 2 13 14 16 Diagrammet viser Hatz Diesel Elektrisk start indstilling

Miljø

Anvisninger for beskyttelse af miljøet.

Maskinen indeholder værdifulde materialer. Tag den kasserede maskine og dens tilbehør til den relevante genbrugsstation.

Komponent Materiale
Håndtag Stål
Frontdæksel HDPE
Hovedstel Stål
Bundplade Stål
Håndtag Polyurethanskum
Motor Aluminium
Fleksible Monterings Stål og gummi
Diverse Dele Stål og aluminium

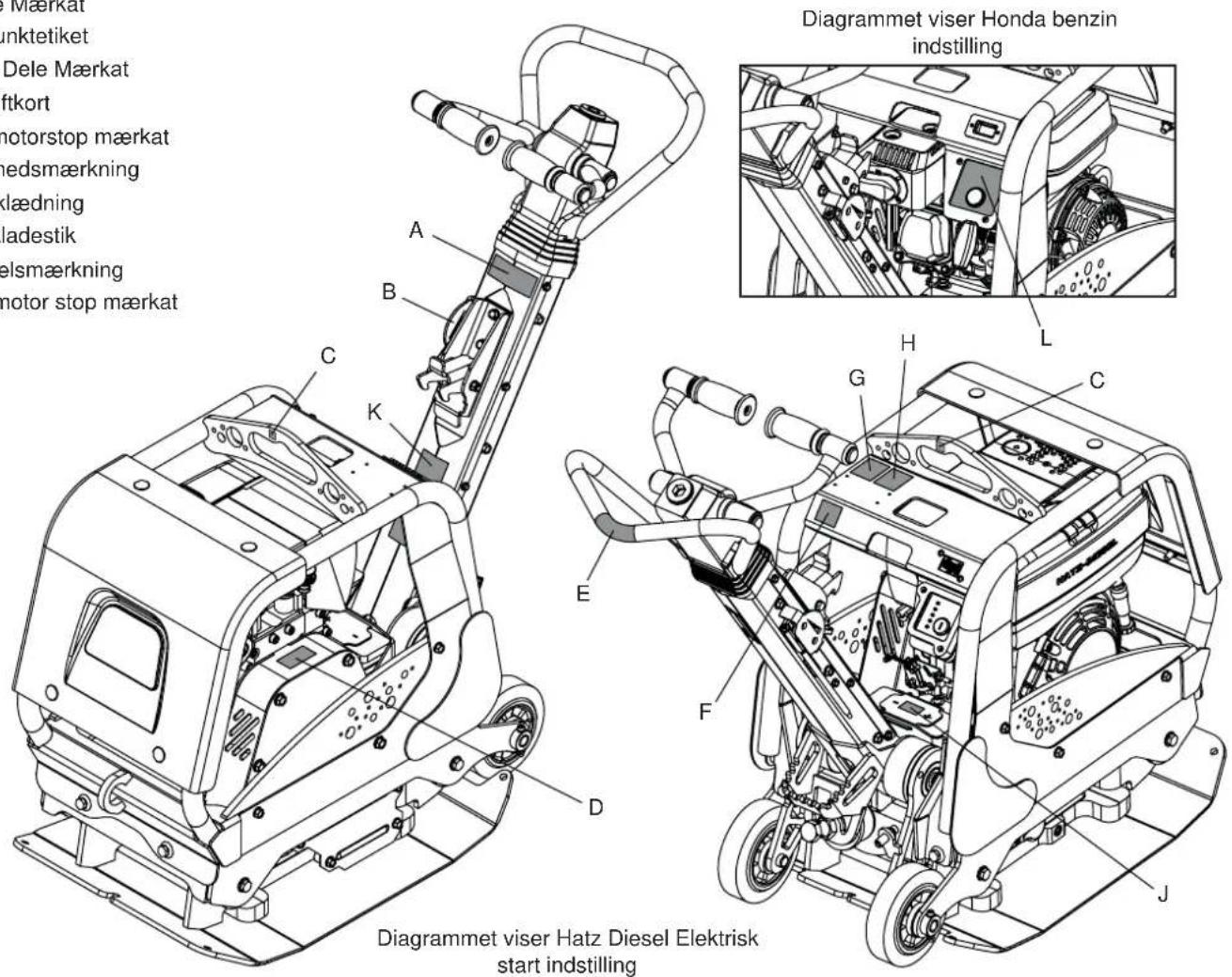

A. Videresend/Tilbage & Ingen Løfteklister
B. Throttle Mærkat
C. Løftepunktetiket
D. Varme Dele Mærkat
E. Ingen liftkort
F. Dieselmotorstop mærkat
G. Sikkerhedsmærkning
H. Støjbeklædning
J. Batterikladestik
K. Advarselsmærkning
L. benzinmotor stop mærkat

Mærkat unktetiket Dele Mærkat ftkort motorstop mærkat edsmærkning clædning ladestik elsmærkning motor stop mærkat Diagrammet viser Hatz Diesel Elektrisk start indstilling Diagrammet viser Honda benzin indstilling L H G C E F D J

A. Videresend/Tilbage & Ingen Løfteklister

Angiver, hvordan komprimeren skal flyttes frem og tilbage og fremhæver, at fremadrettede/bageste styrehåndtag og styrehåndtag ikke skal bruges som løftepunkter

B. Throttle Mærkat

Hurtig mo- torhastigheds- position

Langsom mo- torhastigheds- position

C. Løftepunktetiket

Identificerer det korrekte løftepunkt på komprimatoren

D. Varme Dele Mærkat

Dette område kan blive varmt - Rør IKKE.

E. Ingen liftkort

Dette område bør ikke bruges som løftepunkt.

F. Dieselmotorstop mærkat

Identificerer positionen for motorstopknappen.

G. Sikkerhedsmærkning

Læs venligst Brugervejledningen

Bær Beskyt- tende Fodtøj

Bær ∅reværn Bær

∅jenbeskyttelse

H. Støjbeklædning

Identificerer støjniveauet på maskinen.

J. Batterikladestik (Hatz Diesel Elektrisk start)

Læs brugermanualen for oplysninger om opladning af Li-lon-batteriet.

K. Advarselsmærkning

A. Kør IKKE motoren, mens maskinen bliver manøvreret på hjulene.
B. Maskinen må IKKE anvendes i omvendt retning.
C. Kør IKKE i omvendt op til et lukket eller restriktivt rum.

L. Benzinmotor stop mærkat

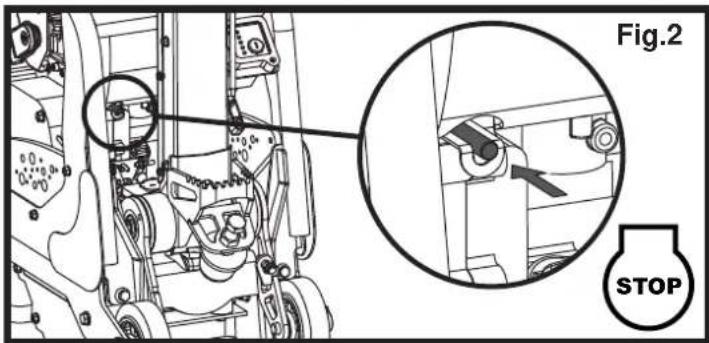

Tryk og hold stopknappen i 5 sekunder for at stoppe motoren.

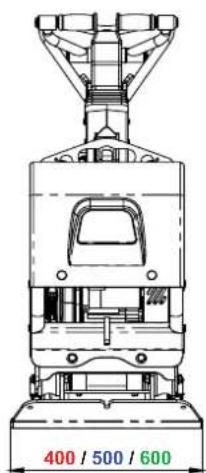

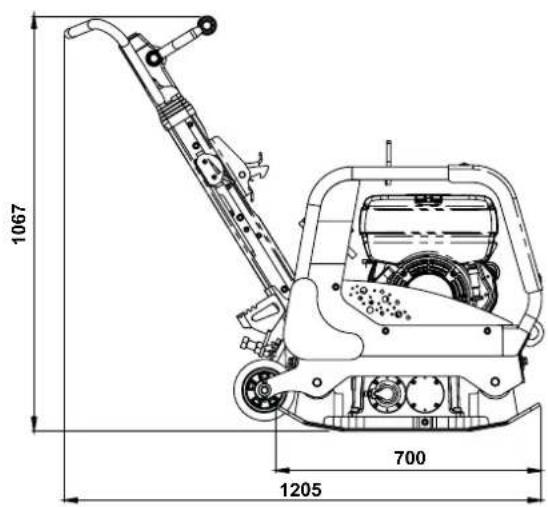

1067 700 1205

Grunde til komprimering

Jord, som er blevet forstyrret, eller nyopfyldning, underbund og bitumineret afdækningsmateriale vil have små hulrum eller luftlommer, og hvis disse ikke komprimeres, vil det føre til, at der opstår et eller flere problemer.

1. Når der kører trafik hen over overfladen på et ukomprimeret område, trykkes materialet sammen. Dette fører til nedsynkning af den øverste overflade, när materialet fylde hulrummene.
2. Der opstår en lignende situation med statiske belastninger på ukomprimeret jord. Underlaget (f.eks. en bygning) vil synke.
3. Materialer med hulrum er mere modtagelige for vandnedsivning, hvilket fører til nedbrydning. Indtrængen af vand kan også bevirke, at jorden udvider sig i frostvejr og trækker sig sammen i varme perioder. Udvidelse og sammentrækning er den vigtigste årsag til beskadigelse af bygningsfundamenter og fører normalt til, at det bliver nødvendigt at undermure.

Komprimering øger materialets tæthed og øger derfor dets bæreevne. Reduceres lufthulrum, nedsættes risikoen for sammensynkning, udvidelse og sammentrækning på grund af indtrængen af vand.

Af hensyn til din egen personlige beskyttelse og evt. omkringståendes sikkerhed bedes du venligst læse og sikre, at du fuldt ud forstår følgende sikkerhedsinformation. Det er brugerens ansvar at sikre, at han/hun fuldt ud forstår, hvordan denne maskine betjenes forsvarligt. Hvis du ikke er sikker på den forsvarlige og korrekte brug af pladevibratoren, bedes du venligst spørge din supervisor eller Altrad Belle til råds.

FORSIGTIG

Forkert vedligeholdelse kan være farlig. Gennemlæs dette afsnit, så du forstår det, før du udfører vedligeholdelse, serviceeftersyn eller reparationer.

• Denne maskine er meget tung og må ikke løftes af en enkelt person; du skal enten FÅ nogen til at HJÆLPE dig eller bruge egnet løfteudstyr.
• Afspær arbeidsområdet og hold medlemmer af offentligheden og uautoriseret personale i sikker afstand.
• Brugeren skal altid bruge personligt beskyttelsesudstyr, när denne maskine anvendes (se 'Sundhed & sikkerhed').
• Sørg for, at du ved, hvordan du AFBRYDER maskinen forsvarligt, før du TÆNDER for den, i tilfælde af at du skulle komme i vanskeligheder.
• AFBRYD altid motoren, før maskinen transporteres, flyttes rundt på arbejdsstedet eller serviceefterses.
• Motoren bliver meget varm under brug, så lad den køle af, før du rører ved den. Lad aldrig motoren gå uden opsyn.
• Afmontér eller pil aldrig ved nogen af de monterede skærme; de er beregnet til at beskytte dig. Kontrollér altid skærmenes tilstand og fastspænding. Hvis de er beskadigede eller mangler, MÅ MASKINEN IKKE ANVENDES, før skærmen er blevet repareret eller udskiftet.
• Du må ikke arbejde med pladevibratoren, hvis du er syg, føler dig træt eller er påvirket af alkohol, medicin eller stoffer.

Brændstofsikkerhed.

FORSIGTIG

Brændstof er brandfarligt. Det kan forårsage kvæstelser og ejendomsskade. Afbryd motoren, sluk al åben ild og ryg ikke, mens brændstoftanken fyldes. Tør altid spildt brændstof op.

• Inden der fyldes brændstof på, skal motoren afbrydes og have lov til at køle af.
  • RYG IKKE og undgå åben ild på stedet, när der fyldes brændstof på.
• Spildt brændstof skal omgående gøres sikkert ved at komme sand på det. Hvis du spilder brændstof på tøjet, skal du tage noget andet tøj på.
• Opbevar brændstof i en godkendt, specialfremstillet beholder og ikke i nærheden af varme- og antændelseskilder.

Sundhed og sikkerhed

Vibration

En vis vibration fra komprimeringen overføres gennem håndtaget til brugerens hænder. Altrad Belles RPX udvalg er blevet specielt konstrueret til at reducere hånd/armvibrationsniveauer. Der henvises til specifikationerne & de tekniske data for vibrationsniveauer og anvendelsestider (anbefalet maksimal daglig eksponeringstid). Overskrid IKKE de maksimale anvendelsestider.

Personligt beskyttelsesudstyr

Ved brug af denne maskine skal der anvendes egnet personligt beskyttelsesudstyr, dvs. sikkerhedsbriller, handsker, høreværn, støvmaske og sikkerhedsfodtøj med stålnæser. Brug tøj, der er egnet til det arbejde, som skal udføres. Bind langt hår op og fjern evt. smykker, som kan komme ind i maskinens bevægelige dele. Beskyt altid huden mod kontakt med beton.

Støv

Komprimeringsprocessen vil undertiden producere støv, som kan være sundhedsfarligt. Brug altid en maske, som er egnet til den type støv, som produceres.

Brændstof

Indtag ikke brændstof, indånd ikke brændstofdampe og undgå kontakt med huden. Vask omgående brændstofsprøjt af. Hvis du får brændstof i øjnene, skyl med store mængder vand og søg lægehjælp snarest muligt.

Udstødningsdampe

Brug ikke pladevibratoren indendørs eller på et indelukket sted. Sørg for, at arbejdsområdet har tilstrækkelig udluftning.

ADVARSEL

De udstødningsdampe, som produceres af denne maskine, er meget giftige og kan være livsfarlige!

Kontroleftersyn før start

Inspektion før start

Følgende inspektion før start skal udføres inden begyndelsen af hver arbejdsperiode eller efter hver 4 timers brug, alt efter hvad der indtræffer først. Se venligst nærmere oplysninger i afsnittet om service. Hvis der opdages en fejl, må maskinen ikke anvendes, før fejlen er udbedret.

1. Undersøg grundigt maskinen for tegn på beskadigelse. Kontrollér, at alle komponenterne er der og sidder godt fast. Vær særlig opmærksom på remskærmen.
2. Kontrollér motorolie- og hydraulikoliestanden og efterfyld efter behov.
3. Kontrollér motorens brændstofstand og efterfyld efter behov.
4. Kontrollér, om der er nogen utætheder i brændstof-, olie- og hydrauliksystemet.

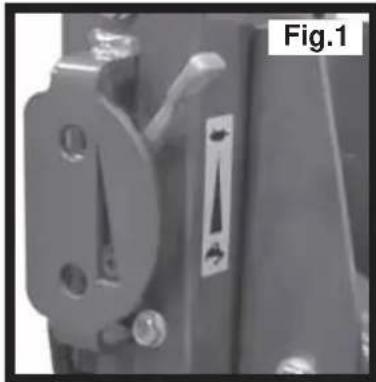

1. For at standse motoren skal gashåndtaget indstilles til tomgang (se fig.1), og tryk derefter på den røde stopknap og hold den nede i 5 sekunder, indtil motoren stopper (se fig.2).
2. Sluk for brændstofet

Starting the Engine

1. Luk op for brændstofhanen ved at føre armen (ON/OFF) helt til højre.
2. Hvis motoren startes, når den er kold, aktiveres chokeren ved at føre chokerarmen helt til venstre. Hvis en varm motor startes igen, er det som regel ikke nødvendigt at bruge choker. Hvis motoren dog er kølet en smule, kan det være nødvendigt at bruge lidt choker.

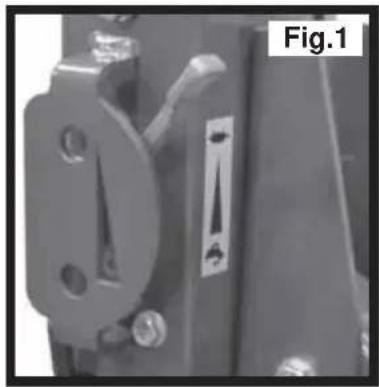

3. Indstil gashåndtaget på tomgang ved at føre gashåndtaget helt til højre. Start ikke motoren på fuld gas, da maskinen vil begynde at vibrere, så snart motoren starter.
4. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden. Træk i rekylstarteren, indtil der mærkes motormodstand, og lad så starteren returnere.
5. Pas på ikke at trække startsnoren helt ud; træk rask til i starchåndtaget.
6. Gentag, indtil motoren tænder.
7. Når motoren tænder, føres chokerarmen gradvist til OFF ved at føre den til højre.
8. Hvis motoren ikke tænder efter flere forsøg, så følg fejlfindingsvejledningen.

1. For at standse motoren skal gashåndtaget indstilles til tomgang (se fig.1), og tryk derefter på den røde stopknap og hold den nede i 5 sekunder, indtil motoren stopper (se fig.2).

Start af motoren

1. Luk op for brændstoffet ved at føre brændstofarmen (ON/OFF) helt til højre.
2. Indstil motorhastighedsreguleringen på start.
3. Tag godt fat i styrehåndtaget med den ene hånd og i rekylstarthåndtaget med den anden. Træk i håndtaget, indtil der føles motormodstand, og lad så starteren returnere.
4. Pas på ikke at trække startsnoren helt ud; træk rask til i starchåndtaget med begge hænder.
5. Gentag denne procedure, indtil motoren tænder.
6. Hvis motoren ikke tænder efter flere forsøg, så følg fejlfindingsvejledningen.

1. For at standse motoren skal gasregulatoren indstilles til tomgang (se fig.1), og tryk derefter på den røde stopknap, indtil motoren standser (se fig.2).
2. Drej nøglen til position '0' og fjern den. Alle indikatorlys skal slukke.
   BEMÆRK:- Hvis du ikke returnerer startnøglen til position '0', kan batteriet blive helt afladet.

Start af motoren

1. Indsæt nøglen og drej den til stilling 'I' (Batteriladnings- og olietryk-advarselslampen lyser)
2. Drej startnøglen til position 'll'
3. Slip nøglen, så snart motoren kører. Startnøglen skal vende tilbage til position 'I' og forblive der under motordrift. Batteriets opladningslys og olietryk-advarselslys skal slukke umiddelbart efter start. Indikatorlampen 'I' tændes for at vise, at motoren kører.
4. Hvis noget ser ud til at være forkert, stop motoren straks og afhjælp fejlen. (se Fejlfinding Guide)

Kør aldrig den elektriske starter, når motoren kører eller kører i stilstand. Der er risiko for brudt starchjul eller tandhjulstænder. Stop aldrig motoren ved at flytte dekompressionshåndtaget. Ved pauser i arbejdet eller i slutningen af arbejdstiden skal du holde starchåndtaget og startnøglen på et sikkert sted uden for uautoriserede personer.

1. Sæt altid startnøglen tilbage til position '0', inden motoren startes igen. Gentagelseslåsen forhindrer startmotoren i at gå i indgreb og muligvis beskadiges, mens motoren stadig kører.

- Tag maskinen hen på det sted, hvor den skal bruges.

Hvor det er nødvendigt at bruge løfteudstyr til at placere maskinen, skal du sørge for, at løfteudstyret har en arbejdsbelastningsgrænse, som er tilstrækkelig til maskinens vægt (se afsnittet om 'Tekniske data' eller maskinens mærkeplade). Sæt KUN passende kæder eller slynger til løftepunktet (punkt 4 i maskinens beskrivelse) på toppen af komprimatoren.

- Flytning af kompressoren ved hjælp af det integrerede hjulsæt

• Brug den faste styrehåndtag (punkt 7) til at vippe maskine bagud på de integrerede hjul (punkt 11).
• Manøvrer kun på glatte, flade, faste overflader. Hjulene er ikke designet til bløde, ujævne overflader.
• Sænk maskinen ud af hjulene - stå på fodstøtten (punkt 9) og lad maskinen sænke med din kropsvægt som modbalance.

FORSIGTIG

Lad ALDRIG motoren køre, mens maskinen bliver manøvreret på hjulene.

- Når du har udført kontroleftersynene i afsnittet 'Før start', kan du starte motoren.

Altrad Belles 'RPX' udvalg af pladevibratorer er udstyret med en centrifugalkobling, som gør det muligt for motoren at gå i tomgang uden at drive gearkassen.

Efterhånden som motorhastigheden stiger, tilkobles koblingen og driver gearkassen. For korrekt brug skal motorhastigheden indstilles på maksimum.

- Sæt gashåndtaget på maksimum og brug styrehåndtaget til at vælge retning og til at styre og dreje vibratoren.

Styrehåndtaget er konstrueret således, at hvis brugeren af en eller anden grund giver slip, när bak er valgt, vender håndtaget automatisk til fremadgående funktion.

Dette er en vigtig sikkerhedsfunktion på maskinen.

Under normal brug skulle det ikke være nødvendigt for dig at skubbe vibratoren, men du kan bare lade den køre i dens eget tempo. Kørehastigheden afhænger af tilstanden af den overflade, som skal komprimeres.

Der skal udvises forsigtighed, när maskinen anvendes i bak. Sørg for, at der ikke er nogen hindringer eller ting, du kan falde over, när maskinen arbejder i bak.

Hvis den overflade, som skal komprimeres, er på en skråning, skal der udvises stor forsigtighed med at styre maskinens køreretning. Hvis det er nødvendigt, kan der fastgøres et passende tov til et lavt punkt på maskinens chassis for at gøre det muligt for en hjælper at tage en del af maskinens vægt. Arbejd op og ned ad en skråning, ikke på tværs.

- Før vibratoren hen over overfladen i et bestemt mønster, indtil den ønskede komprimering er opnået.

Hvor der findes et antal forskellige lag, som skal komprimeres oven op hinanden, skal hvert lag komprimeres for sig.

- ∅nsker du at få vibratoren til at holde op med at vibrere, skal gashåndtaget sættes på tomgang. Motoren standses ved at henvise til den relevante procedure for start / standsning.

FORSIGTIG

Kør IKKE i omvendt op til et lukket eller restriktivt rum.

FORSIGTIG

Brug IKKE på skumle, vanddæmpede jord, da kompressoren synker og forårsage overdreven belastning til motoren og drivsystemet.

Altrad Belles 'RPX' udvalg af reversible pladevibratorer er konstrueret til at give mange års problemfri brug. Det er dog vigtigt, at den simple, regelmæssige vedligeholdelse, som er beskrevet i dette afsnit, udføres. Det anbefales, at en autoriseret Altrad Belle forhandler udfører alle større vedligeholdelseseftersyn og reparationer. Brug altid originale Altrad Belle reservedele; brugen af ikke-originale dele kan ugyldiggøre garantien.

Før der udføres vedligeholdelse på maskinen, skal motoren afbrydes. Hvis der arbejdes på en dieselmotor, skal du sørge for, at stopkontakten står på stop.

Stil altid maskinen på et vandret underlag for at sikre, at væskestandene aflæses korrekt. Brug kun de anbefalede olietyper (se skemaet på følgende side).

Tilkørselsperiode

Når maskinen først anvendes fra ny, skal motorolien skiftes efter den første tilkørselsperiode (se nærmere oplysninger i motorfabrikantens instruktionsbog). Remspændingen skal kontrolleres efter 4 timers brug.

Drivrem

Afmontér remskærmen og kontrollér så remspændingen ved at trykke lidt ned med fingeren på remmens overside i nærheden af midtpunktet mellem motordriv- og gearkasseremskiven. Remmen skal kunne trykkes ca. 10 til 15 mm ned. Hvis det er nødvendigt at justere remspændingen, skal sætskruen på remspændingsanordningen løsnes og skubbes til højre. Efter indstillingen strammes sætskruen igen og remspændingen kontrolleres en gang til. Sæt til sidst remskærmen på igen. Sørg for, at den monteres korrekt og sidder godt fast.

Rutinemæssig Vedligeholdelse		Hver 8 Timer	Første Måned / 50 H	150 H	250 H	500 H
Motorolie	Kontrollér oliestand	√
	Skift		√		√
Luftfilter	Check standen / Skift		√
	Skift ud efter behov / Hver 12 Timer
Gearkasseolie Skift						√
Drivrem Spænding			√		√

Olie- / brændstoftype & mængde - tændrørstype

	Olietype Mængde Brændstoftype Kapacitet				Trændrør-stype	Elektrodeafstand (mm)
Benzin Motor Honda GX200 S.	A.E. 10W 30 0.6I	Blyfri Benzin 3.1I			BM6ES of BPR6ES	0.7 - 0.8
Diesel Motor Hatz 1B20	S.A.E. 10W 30 0.9I		Diesel (BS2869)	Se Håndbogen	Ikke Relevant	Ikke Relevant

Olietype & -mængde

Komponent Olietype		Honda GX200 (Liter)	Hatz 1B20 (Liter)
Gearkasse	S.A.E. 75W 90	0.72	0.72
Hydrauliksystem	Shell Tellus 32	0.2	0.2
	Fuchs Renolin MR520	0.2	0.2

Li-Ion Batteri - Opladning (Hatz 1B20 kun Diesel Elektrisk model)

• Brug KUN specifikke Li-ion batteriopladere
- Oplad IKKE batteriet med en ladningsspænding på over 15,0V
- Brug IKKE nogen oplader med automatisk desulfationsfunktion
• Fjern eventuelt batteriet fra køretøjet, inden det oplades
- Opladningsspænding skal være 14,0 - 15,0V for både køretøj og batterioplader. Lavere spænding vil resultere i utilstrækkelig opladning. Højere spænding vil beskadige batteriet
- Respekter den standard og maksimale ladestrøm, der er angivet på batterimærket
- Undgå at dræne batteriet til mindre end 8V. Hvis spændingen falder til under 8V, se opladeren manual
- Hvis batteriet bliver varmt til berøring, stop opladningen og lad batteriet afkøle, inden det genoptages
- Efter opladning skal du vente 1 til 2 timer, før du kontrollerer spændingen. Hvis spændingen er mindre end 12,8V, er ekstra opladning nødvendig

FORSIGTIG

MENS MASKINEN GÄR UNDER DENNE PROCEDURE, TILRÅDES DET AT ANBRINGE MASKINEN PÅ EN GUMMIMÄTTE ELLER LIGNENDE FOR AT ABSORBERE EN DEL AF VIBRATIONEN.

Udluftning af det hydrauliske system

1. Maskinen skal være i stillestående position og stå på et jævnt, vandret underlag.
2. Tag påfyldningsdækslet af og fyld kontrolpumpehovedet med olie. Stop, så snart olien står op til den maksimale niveauindikator, som findes inde i hovedet.
3. Pump langsomt med kontrolhåndtaget fra positionen 'Fremad bevægelse' til 'Bagud bevægelse', indtil olieniveauet falder.
4. Efterfyld kontrolpumpehovedet op til det maksimale niveau. Fortsæt med at pumpe med håndtaget, indtil der mærkes modstand og håndtaget låses i positionen 'Bagud bevægelse'.
5. Igen, efterfyld kontrolpumpehovedet til det maksimale niveau.
6. Sæt påfyldningsproppen i igen og afprøv maskinen.

Samling af pumpen

1. Rengør omhyggeligt huset indvendigt med trykluft. Kontrollér for ridser på glideboringerne til O-ringene, så der ikke er nogen skarpe kanter.
2. Tryk bøsningen ind i huset.
3. Smør læbepakningen med hydraulikolie og lad den glide på tandstangen (den åbne side skal vende væk fra tandstangen).
4. Smør tandstangen med hydraulikolie og lad den glide ind i huset, indtil læbepakningen sidder i rillen. Sørg for, at tænderne er i den rigtige position. Når læbepakningen sidder i rillen, repræsenterer dette den fremadgående bevægelse.

FORSIGTIG

I bak går styrehåndtagene parallelt med huset i brugerens retning.

1. Når tandhjulet (uden O-ringe) er smurt, sættes det ind i huset og tandstangen. Kontrollér tandstangens bevægelse fra frem til bak. (Se FORSIGTIG).
   6 Tag tandhjulet ud og montér de to O-ringe. Sørg for, at de ikke er beskadigede.
2. Smør tandhjulet og O-ringene med hydraulikolie og sæt dem omhyggeligt ind i huset. Kontrollér, at tandstangen er i den rigtige position; det er lettest at gøre dette i den tilbagegående bevægelse.
3. Montér mellemlæg og holdering. Det kan være nødvendigt at skubbe tandhjulet fra den modsatte side for at få delene samlet.
4. Placér huset på påfyldningssiden og montér O-ringene på den nederste flade. Det anbefales at bruge LOCTITE 518 tætningsmiddel.
5. Saml hydraulikforbindelsen og Dowty-skiven ved hjælp af LOCTITE 243.
6. Montér beslaget og fastgør det med 4 skruer og skiver ved hjælp af LOCTITE 243.
7. Montér løst propskruen og skiven, men STRAM IKKE FOR MEGET.

Problem Årsag Afhjælpning
Motor kan ikke starte.	Intet brændstof.	Luk op for brændstofhanen.
		Fyld brændstoftanken
	Motoren er afbrudt. Tænd for motoren.
	Tændrøret er snavset. Rens tændrøret og genindstil tændrørsafstanden.
	Motoren er kold. Luk chokeren.
	Motoren er overfyldt.	Honda: åbn chokeren, luk helt op for gassen og træk i re-kylstarteren, indtil motoren tænder.
		Hatz: sæt hastighedsreguleringen på stop, træk 5 gange i rekylstarteren og gentag så startproceduren.
Motor kan stadig ikke starte.	Større fejl. Kontakt forhandleren eller Altrad Belle.
Maskinen kan ikke bevæge sig.	Motorhastigheden er for langsom. Indstil motorhastighedsreguleringen på hurtig.
	Drivremmen er løs. Justér remspændingen.
	Luftfilteret er blokeret. Rens eller udskift luftfilteret.
	Koblingen er slidt eller beskadiget. Reparér eller udskift efter behov.
	Drevsvigt. Kontakt forhandleren eller Altrad Belle.
	Gearkassesvigt. Kontakt forhandleren eller Altrad Belle.
Den fremadgående hastighed er for langsom.	Der er for meget olie i hydraulikhovedet. Tap noget af olien af.
	Reguleringssystemet er justeret forkert. Kontakt forhandleren eller Altrad Belle.
Den tilbagegående hastighed er for langsom.	Der er ikke nok olie i hydraulikhovedet.	Fyld systemet og udluft det.
	Der er luft i reguleringssystemet.	Udluft reguleringssystemet.
	Reguleringssystemet er justeret forkert. Kontakt forhandleren eller Altrad Belle.
Tab af hydraulikolie.	Utætte forbindelser.	Gør forbindelserne tætte.
	Defekt hydraulikslange.	Udskift slangen.
	Defekt stempelpakning i gearkasse	Kontakt forhandleren eller Altrad Belle.
Maskinen fungerer ujævnt.	Stødmonteringerne er beskadigede.	Udskift alle fire monteringer.

Den nye Altrad Belle 'RPX' pladevibrator er garanteret til den oprindelige køber i en periode på ét år (12 måneder) fra den oprindelige købsdato. Altrad Belles garanti gælder design-, materiale- og fabrikationsfejl.

Følgende dækkes ikke af Altrad Belle garantien:

1. Skade som følge af forkert brug, misbrug, tab eller lignende skade som følge af at anvisningerne for samling, betjening eller brugervedligeholdelse ikke er blevet fulgt.
2. Modifikationer, tilføjelser eller reparationer, der udføres af andre personer end Altrad Belle eller deres udnævnte agenter.
3. Transport- eller forsendelsesomkostninger til og fra Altrad Belle eller deres udnævnte agenter for reparation eller taksering af en reklamation for en hvilken som helst maskine.
4. Udgifter til materialer og/eller arbejdsløn for fornyelse, reparation eller udskiftning af komponenter som følge af almindelig brug.

Følgende komponenter er ikke dækket af garantien.

• Drivrem/-em
• Motorluftfilter
  • Motortændrør

Altrad Belle og/eller deres udnævnte agenter, direktører, ansatte eller forsikringsgiver kan ikke holdes ansvarlig for følgeskader eller anden skade, tab eller udgifter i forbindelse med eller som følge af eller manglende mulighed for at bruge maskinen til noget formål.

Garantikrav

Som led i vores bestræbelser på at gøre ALTRAD Belle grønnere og mere miljøvenligt har vi indført garantiregistrering online. For at gå til registreringssiden på vores webside bedes du bruge følgende adresse:

http://www.bellegroup.com/index.php?p=warranty_registration

Alternativt bedes du skanne QR-koden (Quick Response Code) ved siden af denne tekst med din smartphone for at få adgang til registreringssiden.

Ved vedligeholdelse af dette produkt må kun originale originale reservedele fra producenten bruges.

Brugeren mister eventuelle mulige krav, hvis de anvendte reservedele ikke er producentens originale reservedele.

En PDF med deleoversigter for dette produkt findes i afsnittet 'produkt' på vores websted www.Altrad-Belle.com Oplysninger om indkøb af erstatningsdele fra din lokale forhandler kan findes i afsnittet 'Kontakt os'

Direktiver med hensyn til betegnelsene

Identifiserer det korrekte løftepunktet for komprimatoren.

D. Merke for hete deler

Dette området kan bli varmt - IKKE rør.

• Slå drivstoffet AV.

Starte motoren

ALDRI la motoren gå mens du manøvrerer maskinen på hjulene.

Du burde ikke være nødt til å dytte vibroplaten under normal drift, men la den gå i egen fart.

Garantien dekker ikke følgende deler:

• Drivreim/reimer
• Motorens luftfilter
• Motorens tennplugg.
